什么是微带线和带状线

在电路板设计中，微带线和带状线分别是用于传输信号的两种常见的传输线路。虽然在许多方面它们很相似，但是它们的物理结构、传输速率、特性阻抗等方面存在很大的差异。

本文将介绍微带线和带状线的基本概念、特性和应用场景，并比较它们的优缺点，以帮助设计师们在设计 PCB 电路时选择合适的传输线路。

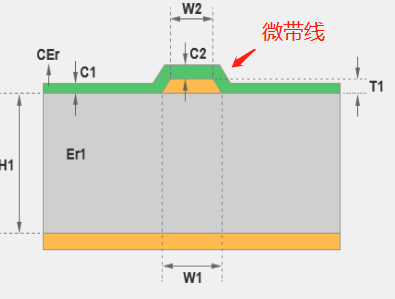

微带线（表底层走线）：

微带线是一种将金属线道与地面平面分离的传输线路，由于它的微型化和便于集成，微带线被广泛使用在高速数字、射频和微波电路中。微带线的主要构成部分是一条宽度较窄的、厚度相对较小的单层和双层金属线道，通常被设计为在PCB板的表面或内部层叠放。

微带线的特性阻抗随着线径和介电常数的变化而变化，其特征阻抗的变化可通过调整微带线的宽度、板厚度或介电常数来实现。对于微带线，一般情况下，具有更高的特征阻抗和传输速率可以采用独立的层级或分层技术实现，这可以消除线道与线道之间所产生的磁场干扰，这是微带线的主要优点。

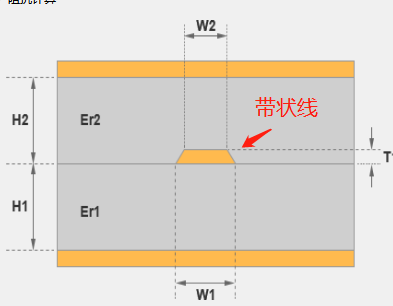

带状线（内层走线）：

带状线也是一种采用金属导体的传输线路，同时还是在 PCB 电路中常见的结构之一。带状线的结构与微带线有所不同，是由一条由金属箔制成的、宽度较大的金属路径组成的。与微带线相比，带状线板材的结构更加简单，可以通过只有一层印刷电路板（PCB）的设计来实现。

带状线的特性阻抗随着线径和介电常数的变化而变化，其特征阻抗的变化可通过调整带状线的宽度、高度或与地面平面之间的距离来实现。由于带状线的传输线路结构简单，所以在线路设计和生产中需要的处理工艺相对较少，这使得带状线比微带线更加容易生产，同时也比较低成本。

微带线与带状线的优缺点比较：

微带线和带状线可能在特征阻抗、传输速率、结构和性能等方面存在一些差异。下面列出了微带线和带状线比较的几个优缺点：

1、特征阻抗：微带线的特征阻抗变化相对较大，而且容易受到附近线路间的电磁干扰，因此需要采取一些特殊的技术才能克服这些问题。带状线的特征阻抗变化较小，而且抗干扰能力较强，常用于高密度电路板的设计。

2、传输速率：在相同的条件下，微带线通常可以实现更高的传输速率。因为微带线的结构可以降低信噪比和交叉干扰，这对于高速数字和高频射频电路特别重要。带状线的传输速率较微带线低。

3、结构：微带线的结构比较复杂，由于微带线的传输线路结构是分层的，因此需要设计师花费更多的精力来设计和制造。相比之下，带状线的结构简单，易于处理和生产，也省去了一些成本和工艺处理等方面的问题。

4、性能：微带线具有较好的抗电磁干扰能力，同时具有较高的特征阻抗和更好的传输速率，适用于高速数字和高频射频电路。带状线则具有较小的特征阻抗变化，易于处理和生产，更适合于低速数字和模拟电路。

需要注意是，选择传输线路时，应根据设计和应用需要进行选择。除了微带线和带状线，还可以选择传输线路，如同轴电缆、并排线等。对于一般的电路板设计，微带线和带状线是最常用和可靠的解决方案之一，设计师必须权衡它们的优缺点，根据实际需要来选择他们。

由此我们可以得出微带线和带状线是两种常用的 PCB 传输线路，虽然它们在结构、特性阻抗、传输速率、抗干扰能力和制造成本等方面存在很大的差异，但是它们都有各自的优势和应用场景。在选择 PCB 传输线路时，应根据实际应用环境的要求和特殊需求，选择微带线或带状线，从而为电路的高速、高质量和高可靠性传输实现更好的效果。
