单片机短按、长按实现方法

转自 | TopSemic嵌入式

在电子产品中经常用到按键，尤其是经常需要MCU判断短按和长按这两种动作，本篇我们来专门聊下这个话题。

只谈理论太无聊，我们还是结合着实际应用来说明。之前写过一篇关于《CH573第一篇：实现自拍杆蓝牙遥控器1》的文章，例子默认的功能是蓝牙连接后不断的发送数据，从而不断的拍照。而实际中的遥控器通常是按一次按键，控制一次，我们在来实现该功能。

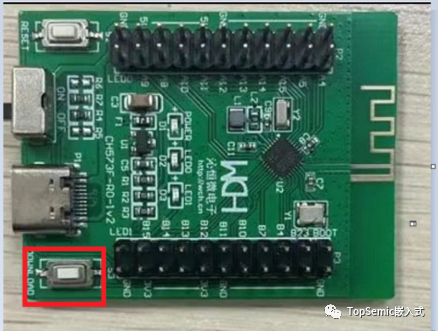

板子上只有两个按键，一个是RESET按键，一个是DOWNLOAD按键，我们使用DOWNLAOD按键，按键的一端接GND，另外一端接CH573的PB22引脚。

原理图中有一个NC的C5，但是实际板子上我却没有找到它，可能是版本不一致。

提前说明一下：CH573的代码里跑了TMOS（Task Management Operating System），可以理解为一个简单的操作系统，所以下面的代码一般的裸机代码看着略有不同，不过核心思想都是一样的，用在其他地方也很容易移植，只需要将其中的定时器部分改写即可。

最初我是这么做的，把PB22配置为上拉输入，开启下降沿中断，在中断服务函数里，启动一个事件，执行蓝牙发送。代码如下：

voidKey_Init()
{
GPIOB_ModeCfg(GPIO_Pin_22,GPIO_ModeIN_PU);
GPIOB_ITModeCfg(GPIO_Pin_22,GPIO_ITMode_FallEdge);
PFIC_EnableIRQ(GPIO_B_IRQn);
}

voidGPIOB_IRQHandler(void)
{
if(GPIOB_ReadPortPin(GPIO_Pin_22)==0)
{
GPIOB_ClearITFlagBit(GPIO_Pin_22);
tmos_set_event(hidEmuTaskId,START_REPORT_EVT);
}
}

这么写能工作，但是有问题，就是经常会出现按一下误判为多次按下。原因大家应该都清楚，因为按键存在抖动，所以一次按下有可能进入多次进入中断。

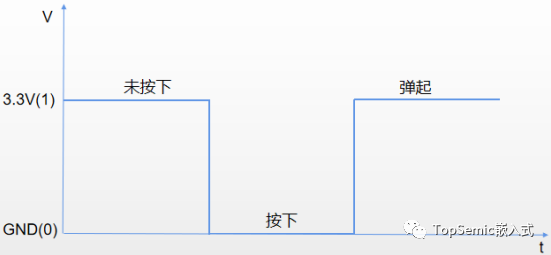

理想中的按下-弹起波形是这样的：

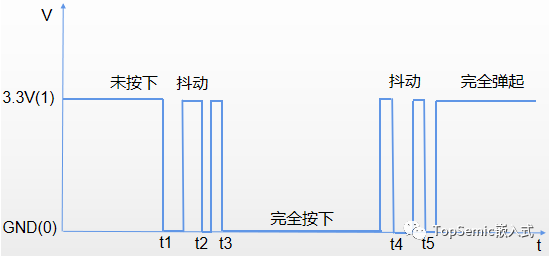

但是实际由于按键抖动的存在，实际的波形可能是这样的：

不信的话你可以接上示波器看看，或者软件验证，比如在GPIO中断服务函数里，设置一个全局变量，让它每次进入中断后加1，按按键观察这个变量的值。

那么该如何消除抖动呢？一种方法是硬件消抖，即按键两端并联一个小电容(电容大小由按键的机械特性来决定)，另外一种方法是我们今天要重点介绍的软件消抖。

方法一：常用的加延时函数

在中断服务函数中加一个比如10ms的延时函数，延时时间的长短取决于实际所用的按键特性，只要延时时间比抖动时间略大即可。原理很简单，加了延时就避开了抖动的这段时间，在延时之后判断引脚电平，如果为低电平就表示是按下。

voidGPIOB_IRQHandler(void)
{
if(GPIOB_ReadPortPin(GPIO_Pin_22)==0)
{
mDelaymS(10);
if(GPIOB_ReadPortPin(GPIO_Pin_22)==0)
tmos_set_event(hidEmuTaskId,START_REPORT_EVT);
GPIOB_ClearITFlagBit(GPIO_Pin_22);
}
}

这个方法很简单，但是不好的地方是延时占用MCU资源。尤其是这里的BLE应用，在中断服务函数中执行时间长会引起蓝牙连接中断，所以这里不能这么用，我实际测试当按键按快一点就很容易引起蓝牙连接中断。

方法二：加定时器

它的原理和方法一类似，只不过是不在中断服务函数中阻塞等待，而是用一个定时器，代码如下：

voidGPIOB_IRQHandler(void)
{
if(GPIOB_ReadPortPin(GPIO_Pin_22)==0)
{
GPIOB_ClearITFlagBit(GPIO_Pin_22);

tmos_stop_task(hidEmuTaskId,START_DEBOUNCE_EVT);
tmos_start_task(hidEmuTaskId,START_DEBOUNCE_EVT,16);
}
}

if(eventsSTART_DEBOUNCE_EVT)
{
if(GPIOB_ReadPortPin(GPIO_Pin_22)==0)
{
PRINT("shortpress\n");
tmos_set_event(hidEmuTaskId,START_REPORT_EVT);
}

return(events^START_DEBOUNCE_EVT);
}

它的逻辑是每次抖动的下降沿重新开启10ms定时器，在定时器时间到之后判断IO电平状态来判断按键是否按下。

需要注意的是：10ms定时器不是一个周期性的定时器，它是一次性的，即时间到了之后就停止计时了。另外每次进中断后先让定时器重新重头开始计时。如果大家用其他代码实现时要注意这两点。

此方法的好处不像加延时函数那样占用MCU资源。我实际测试这个方法可用，不会引起蓝牙连接中断。

以上介绍了使用中断的方式来判断按键短按，可以看到它判断的依据是按键按下（由高电平变到低电平）这个状态。下面在方法二的基础上我们来实现长按的检测，判断长按的依据是按下后持续的维持一段时间低电平。代码如下：

if(eventsSTART_DEBOUNCE_EVT)
{
if(GPIOB_ReadPortPin(GPIO_Pin_22)==0)
{
PRINT("shortpress\n");
tmos_set_event(hidEmuTaskId,START_REPORT_EVT);
tmos_start_task(hidEmuTaskId,START_LONGCHECK_TIMER,16);
}

return(events^START_DEBOUNCE_EVT);
}

if(eventsSTART_LONGCHECK_TIMER)
{
staticintcnt=0;
if(GPIOB_ReadPortPin(GPIO_Pin_22)==0)
{
cnt++;
if(cnt>100)
{
PRINT("longpress\n");
tmos_stop_task(hidEmuTaskId,START_LONGCHECK_TIMER);
cnt=0;
}
else
tmos_start_task(hidEmuTaskId,START_LONGCHECK_TIMER,16);
}
else
{
cnt=0;
tmos_stop_task(hidEmuTaskId,START_LONGCHECK_TIMER);
}

return(events^START_LONGCHECK_TIMER);
}

实现的逻辑是：当检测到短按时，再开启一个10ms定时器，在定时器到时之中判断电平状态，如果为低电平，就让cnt变量加1，否则cnt=0，当cnt>100，即低电平持续1s认为是长按。我在这里当判断到长按之后或者IO变高之后会停止掉这个定时器，否则周期定时，因为没必要一直开着定时器。

除了上述的中断方式，还可以使用轮询的方式来实现，代码如下：

voidKey_Init()
{
GPIOB_ModeCfg(GPIO_Pin_22,GPIO_ModeIN_PU);
}

if(eventsSTART_KEYSCAN_EVT)
{
KeyScan();
tmos_start_task(hidEmuTaskId,START_KEYSCAN_EVT,160);//100ms执行一次KeyScan()
return(events^START_KEYSCAN_EVT);
}

boolkey_press_flag=false;//按下标志
boolkey_long_press_flag=false;//长按标志

voidKeyScan()
{
if(GPIOB_ReadPortPin(GPIO_Pin_22)==0)//低电平
{
if(key_press_flag==false)
tmos_start_task(hidEmuTaskId,START_LONGCHECK_TIMER,1600);//启动1s定时器

key_press_flag=true;//置位按下标志
}
elseif(key_press_flag==true)//高电平同时按键被按下过,表示是按下后的弹起
{
key_press_flag=false;//清除按下标志

if(key_long_press_flag==false)//短按后的弹起
{
tmos_stop_task(hidEmuTaskId,START_LONGCHECK_TIMER);
PRINT("shortpress\n");
tmos_set_event(hidEmuTaskId,START_REPORT_EVT);
}
else//长按后的弹起
{
key_long_press_flag=false;
}
}
else
{
key_press_flag=false;
key_long_press_flag=false;
}

}

if(eventsSTART_LONGCHECK_TIMER)
{
key_long_press_flag=true;
PRINT("longpress\n");
return(events^START_LONGCHECK_TIMER);
}

上面的这段代码初次看着有点绕，但是看明白了之后会觉得这个实现逻辑还是挺好的，注释写了，这里不再详细解释了，我在多个项目里使用的都是它。它兼顾了去抖和短按/长按的检测，并且长按可以判断出长按按下/长按弹起。短按是检测到弹起时认为是短按动作。另外如果想同时支持多个长按，也很方便添加。

轮询和中断各有优缺点，大家可以根据实际情况来选择，你一般常用哪种方式呢？
