【变废为宝DIY】自制一个OLED简易数字电压表（附程序）

活动时间：5月18-7月31日奖项设置：一等奖（1名）：大疆 DJI Mini 2 SE 航拍机（￥ 2388）二等奖（2名）：京东卡500元三等奖（2名）：京东卡300元鼓励参与奖（10名）：京东卡50元

本项制作直接利用STC12C5A60S2单片机自带的AD转换器。能够测试0-5V电压的数字电压表表头，并有OLED模块显示数值。正好手头有这两个小东西，寻思着可以做个什么小东西玩玩。

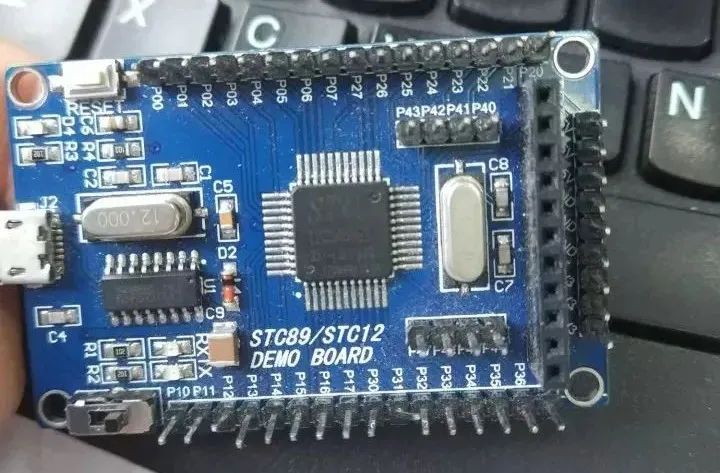

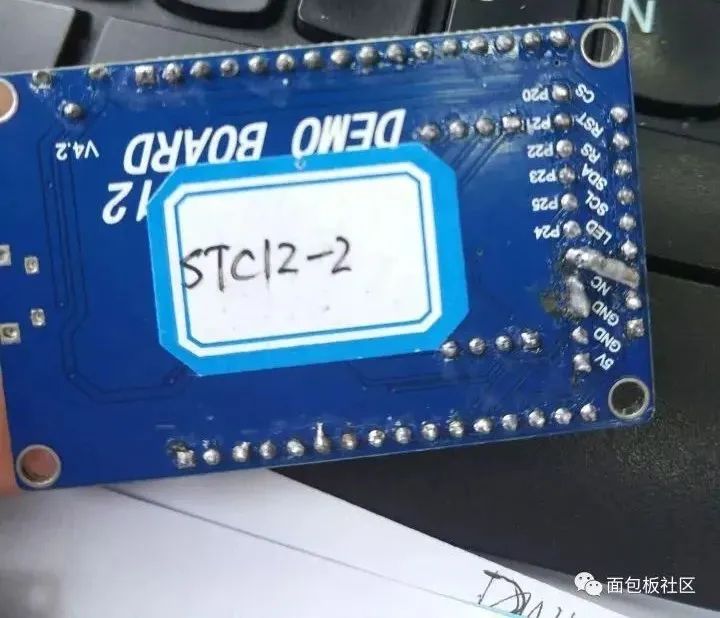

这是STC12模块

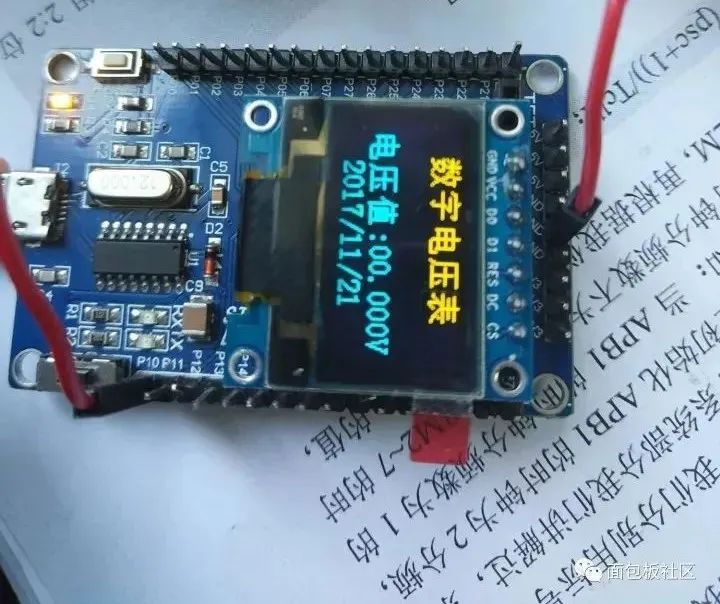

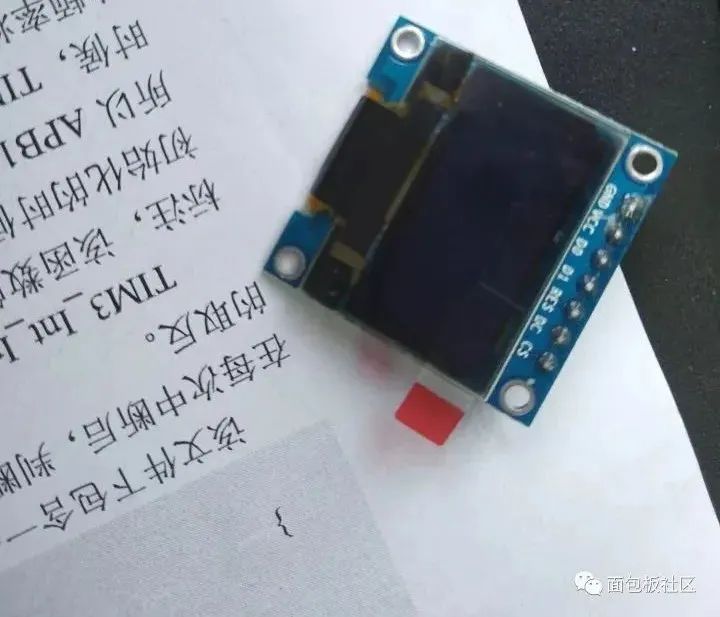

这是OLED模块

测试效果

测量模块GND电压

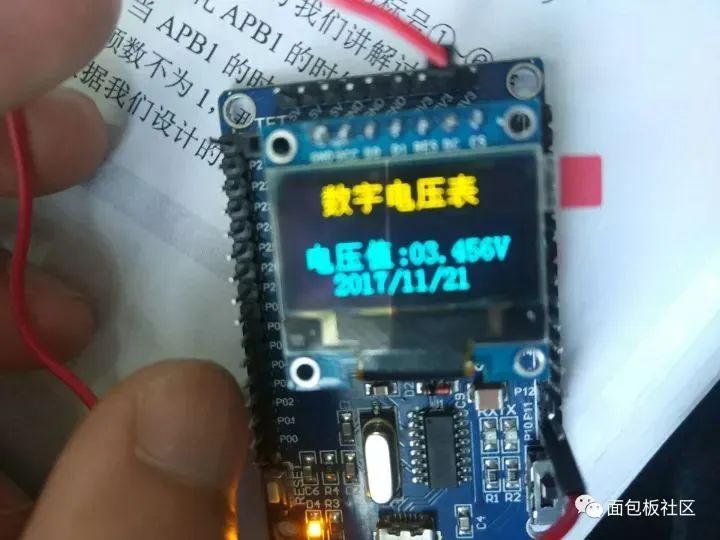

测量模块3.3V电压

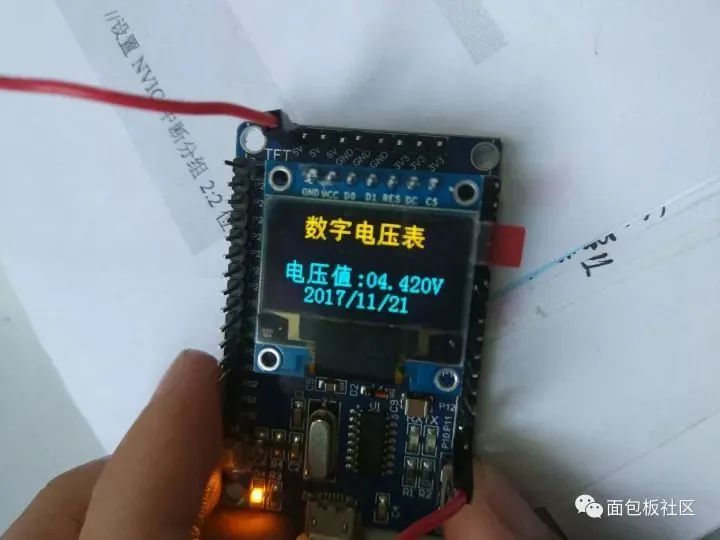

测量模块5V电压(用电压表实际测试电压为4.5V)

主程序

#include <STC12C5A60S2.H>#include <intrins.h>#include "oled.h"float V = 0;u32 L = 0;u8 d[5];/*********************************************************************************************/*********************************************************************************************/u32 Read(u32 CHA){u8 AD_FLAG = 0;/**************************************************************************/CHA = 0x07;ADC_CONTR = 0x40;_nop_();ADC_CONTR |= CHA;_nop_();ADC_CONTR |= 0x80;delay_ms(3);/****************************************************************************/ADC_CONTR |= 0x08;_nop_();_nop_();_nop_();_nop_();while(AD_FLAG == 0){AD_FLAG = (ADC_CONTR  0x10);}ADC_CONTR = 0xe7;return(ADC_RES*4+ADC_RESL);}/*********************************************************************************************//*********************************************************************************************/*********************************************************************************************/void transfer(void){V = Read(0x00)*4.321;L=V;d[1] = L / 1000;L = L % 1000;d[2] = L / 100;L = L % 100;d[3] = L / 10;d[4] = L % 10;}/*********************************************************************************************/void main(void){AUXR = 0x00;P1M0 = 0xff;P1M1 = 0x00;P1ASF = 0xff;OLED_Init();OLED_Clear();OLED_Clear();OLED_ShowCHinese(18,0,0);OLED_ShowCHinese(36,0,1);OLED_ShowCHinese(54,0,2);OLED_ShowCHinese(72,0,3);OLED_ShowCHinese(90,0,4);while (1){transfer();OLED_ShowCHinese(5,4,5);OLED_ShowCHinese(23,4,6);OLED_ShowCHinese(41,4,7);OLED_ShowChar(59,4,58);OLED_ShowNum(67,4,d[0],1,16);OLED_ShowNum(75,4,d[1],1,16);OLED_ShowChar(83,4,46);OLED_ShowNum(91,4,d[2],1,16);OLED_ShowNum(99,4,d[3],1,16);OLED_ShowNum(107,4,d[4],1,16);OLED_ShowChar(115,4,86);OLED_ShowString(20,6,"2017/11/21");delay_ms(500);}}

备注: 在检测外部电压的时候要共地。
