PCB当中的跳线有什么作用

在PCB设计中，跳线是一种常见的连接方式。跳线是为了连接电路中的距离较远或无法直接连接的电路元件而设置的，其作用是非常重要的。在本文中，我们将探讨PCB中跳线的作用和应用。

一、什么是跳线

跳线是一种特殊的电路连接方式，它是通过在PCB板上加粗或加宽一定的导线来连接相关电路，以实现电路连通。在PCB设计和电路布局中，跳线是非常常见的，它可以解决电路连接中的一些常见问题，例如：

• 解决元件之间电路连接不上的问题；

• 解决元件之间距离太远，无法直接连接的问题；

• 解决元件引脚标号有误，需要更改连接方式的问题。

二、跳线的分类

根据跳线的连接方式和目的，可以将跳线分为如下几种：

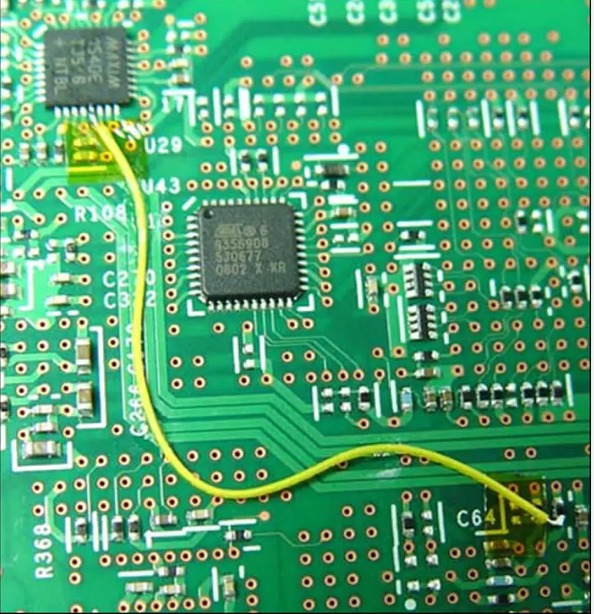

• 铜线跳线：铜线跳线是通过在PCB板上直接加粗或加宽一定的导线来连接两个元器件或两个电路。这种方式比较简单，但需要注意布局和连接方式，避免影响其他电路的正常运行。

• 电阻跳线：电阻跳线是通过安装一定的电阻来实现跳线连接两个元器件或两个电路。这种方式可以起到一定的分离和稳定信号的作用，但需要注意电阻的阻值和电路的设计。

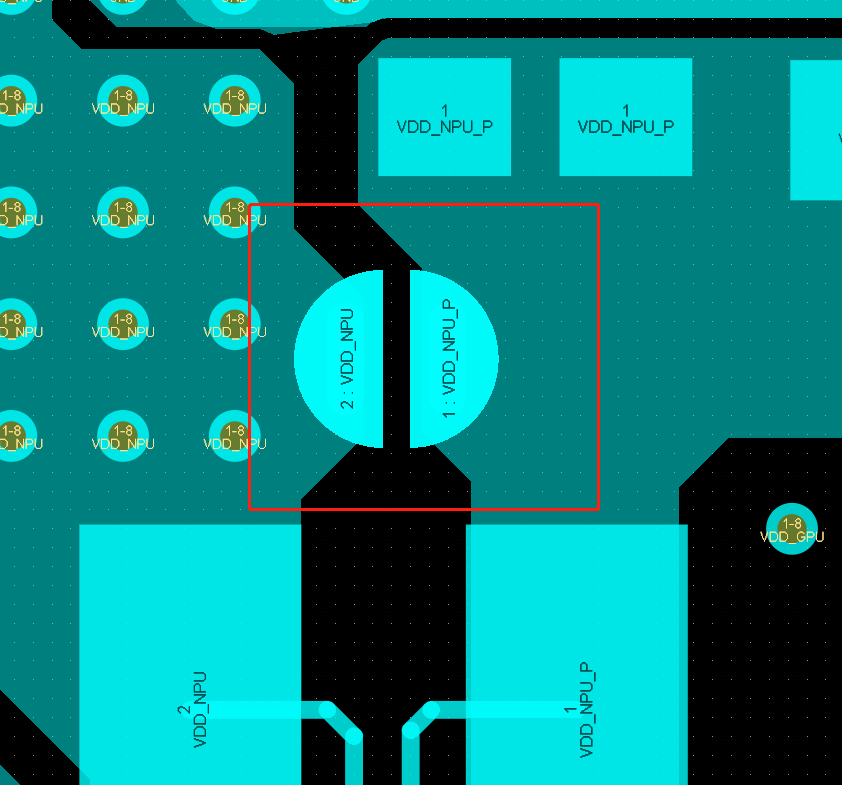

• 焊锡跳线：焊锡跳线是通过在元器件的引脚之间添加或切开元器件的引脚到PCB板上加焊锡来实现连接。这种方式比较简单，但需要注意焊接的质量和强度，以及与其他电路的干扰和影响。

• PCB跳线：PCB跳线是通过在PCB板上添加连接孔来实现连接，可使用导线或电阻器连接。这种方式比较方便和灵活，但需要注意PCB板的连接孔位置和设计。

三、跳线的作用

跳线在PCB设计和电路布局中的作用是非常重要的。具体来说，跳线的作用主要包括以下几个方面：

• 连接电路：跳线可连接各种复杂的电路，包括芯片、电阻、电容和电感器等。

• 起到分离作用：在大功率电路中，跳线可起到分离作用，避免信号互相干扰，提高电路的稳定性和性能。

• 解决电路布局问题：在电路布局中，跳线可解决元件之间电路连接不上、元件之间距离太远、元件引脚标号有误等问题。

• 提高可靠性：跳线的使用可以在电路设计中提高可靠性和稳定性，降低故障率。

四、如何正确使用跳线

尽管跳线在PCB设计和电路布局中的作用非常重要，但是如果使用不当，也会导致很多问题。因此，在使用跳线时需要注意以下几点：

1、跳线的长度和连接方式应该尽可能简洁和明确，不要较长或卷曲。

2、跳线的位置和宽度应该合理，不要影响其他电路的正常工作。

3、跳线的连接方式应该正确接地，以保证电路的正常工作。

4、跳线的焊接应该牢固可靠，以保证电路的稳定性和可靠性。

总之，跳线在PCB设计和电路布局中扮演着非常重要的角色，它可以连接复杂的电路、解决布局问题、提高电路可靠性和稳定性等。正确使用跳线是电路设计中的重要环节，需要在设计和制造过程中尽可能地注意细节和问题，以保证跳线的正常使用和电路的稳定性。
