氮化镓器件应用在各种充电器和电源适配器中，可以有效提升充电器的功率密度和可靠性，并有效降低充电器的温度和研发成本。作为世界上率先推出氮化镓功率IC的公司，纳微半导体拥有强大且不断增长的功率半导体行业专家团队，可以持续不断为广大充电器或电源适配器厂商提供多种氮化镓技术的产品，可以最高支持PD3.1协议的240W氮化镓充电器应用，同时让更多领域的产品享受到第三代半导体氮化镓技术赋能的好处。
NV6115芯片的导阻为170mΩ，耐压650V，支持2MHz开关频率，采用5*6mm QFN封装，节省面积，得益于NV6115内置驱动器，无需外置驱动器，更加节省PCB空间。
纳微半导体 NV6115 详细资料。
NV6117内置驱动器以及复杂的逻辑控制电路，耐压650V，120mΩ导阻，支持2MHz开关频率，采用5*6mm QFN封装，节省面积。
纳微半导体NV6117详细资料。

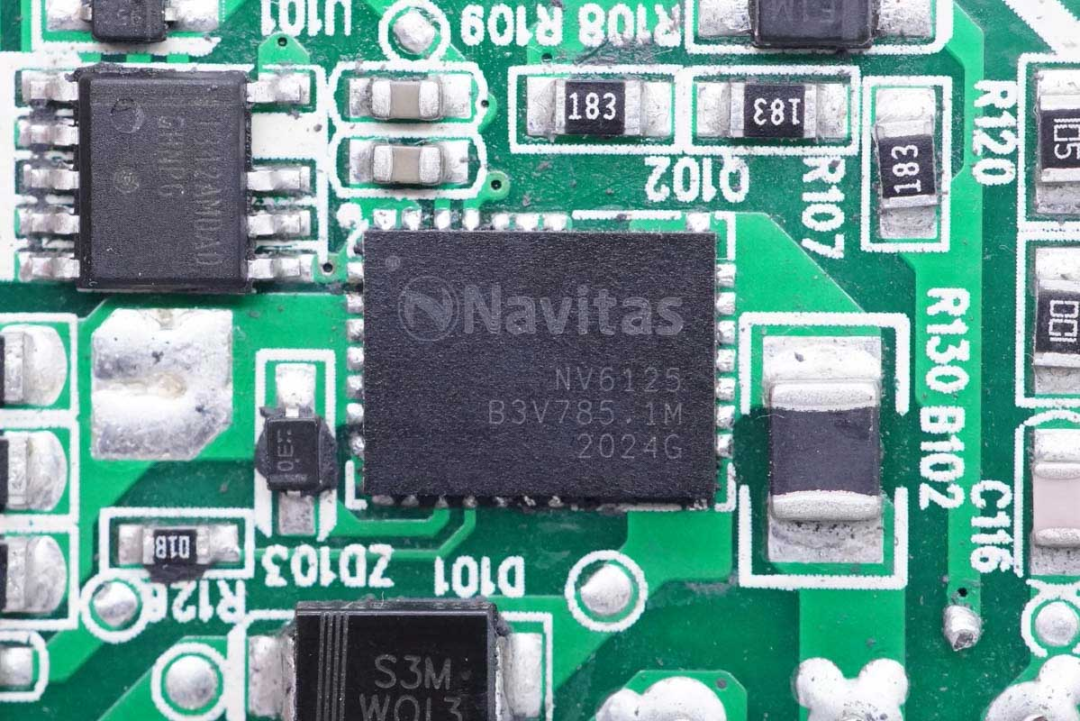

NV6125内部整合集成栅极驱动器，支持10-30V供电，且导通速率可编程。NV6125导阻为175mΩ，芯片额定工作电压为650V，峰值耐压800V，在系统中的可靠性更高，支持2MHz高开关频率。
纳微半导体NV6125详细资料。
NV6127采用QFN6*8mm封装，散热性能升级，125mΩ导阻，内置驱动器支持10-30V供电。最高支持2MHz开关频率。
纳微NV6134是纳微第三代氮化镓芯片，拥有更强大的电气保护性能，响应速度相比之前要快三倍。相比于分立的氮化镓芯片/器件设计（Discrete GaN designs），纳微GaNFast氮化镓芯片具有10倍更高的静电耐压。纳微半导体GaNFast第三代技术的芯片，集成度非常高，不仅集成了功率芯片，还包括了保护电路，驱动电路和逻辑电路，相对其他芯片集成度更高，散热温控效果更好，转化效率也非常好。
纳微NV6134PFC升压开关管，集成了驱动和保护电路的氮化镓功率芯片，内置驱动器以及高精度无损耗电流采样电路，260mΩ导通电阻，耐压650V，支持2MHz开关频率，采用6*8mm QFN封装，节省面积。散热升级，采用更大的散热焊盘优化温升，相对其他芯片集成度更高，散热温控效果更好，转化效率也非常好。
NV6136A内置170mΩ导通电阻，耐压700V的氮化镓开关管，支持2MHz开关频率，采用6*8mm QFN封装，节省面积。
NV6138A内置120mΩ导阻，700V耐压的氮化镓开关管，支持2MHz开关频率，采用6*8mm QFN封装，具有更大的散热面积，降低温升。
纳微 NV6138A 详细资料。

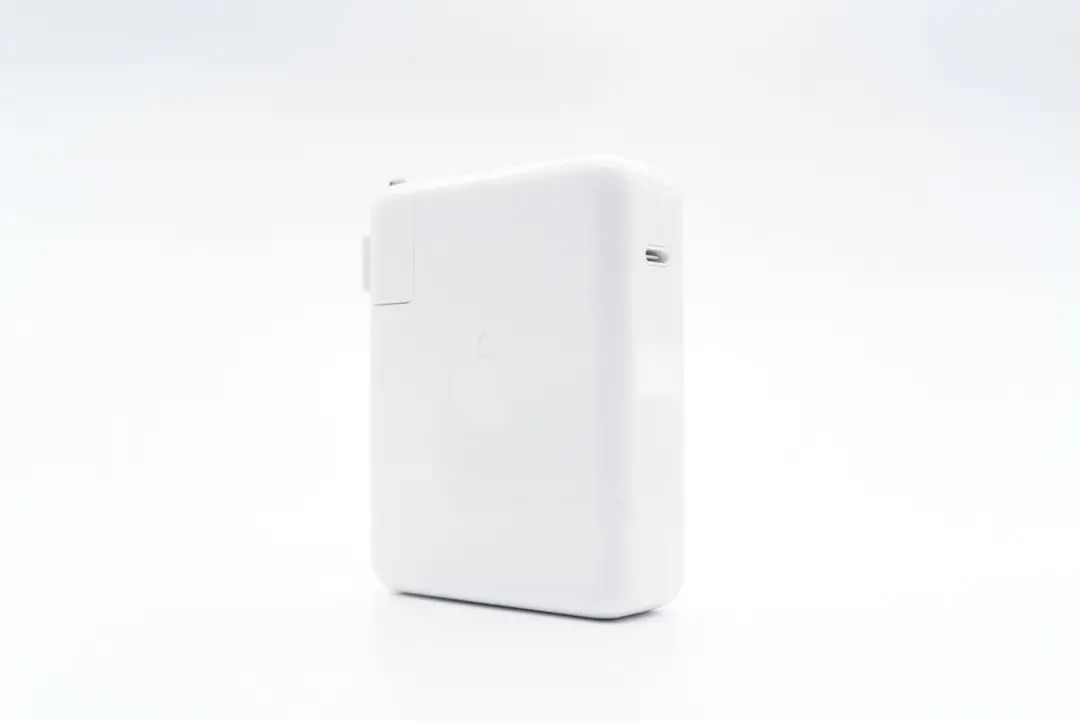

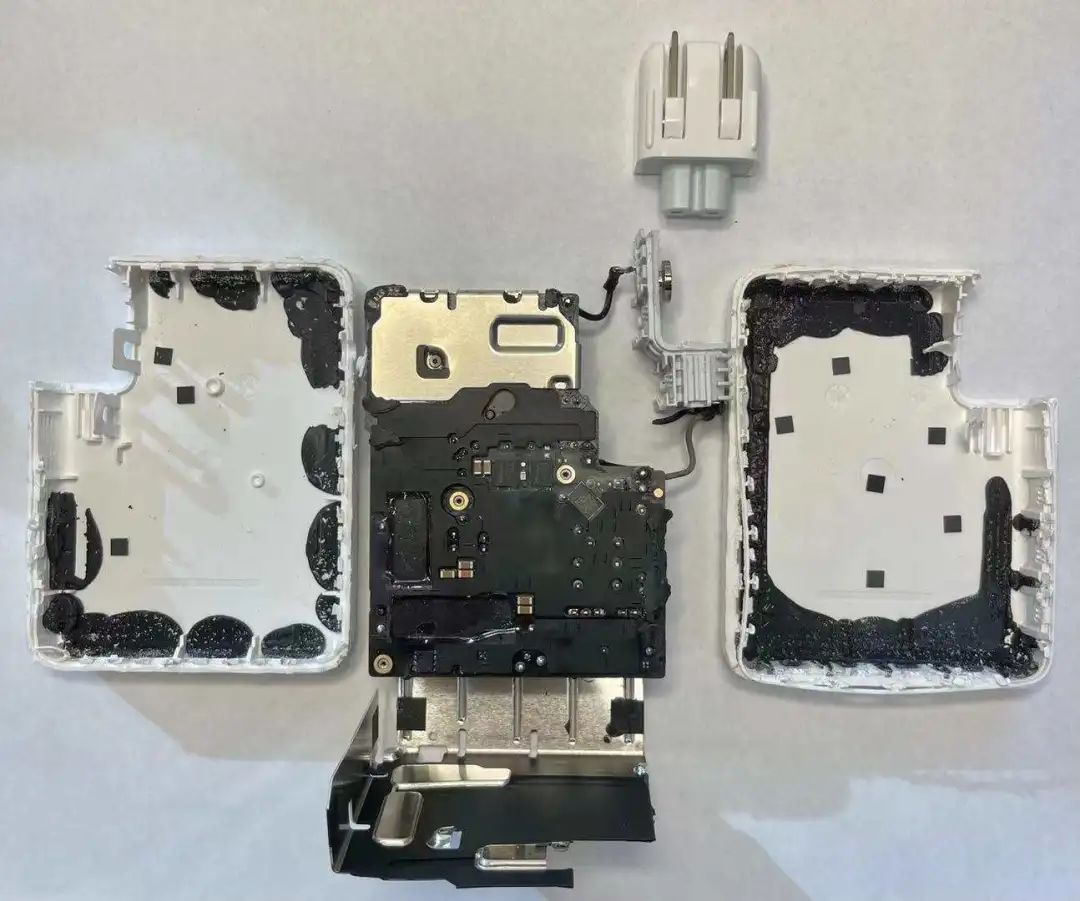

作为市面上首款 PD3.1 充电器，苹果140W氮化镓充电器表现中规中矩，由于当时市面上支持最新 PD3.1 协议的设备不多，所以只有苹果自家的 MacBook Pro 16 可以达到百瓦以上的充电功率，而且还要搭配 MagSafe 磁吸充电线，体验上多少有点割裂。

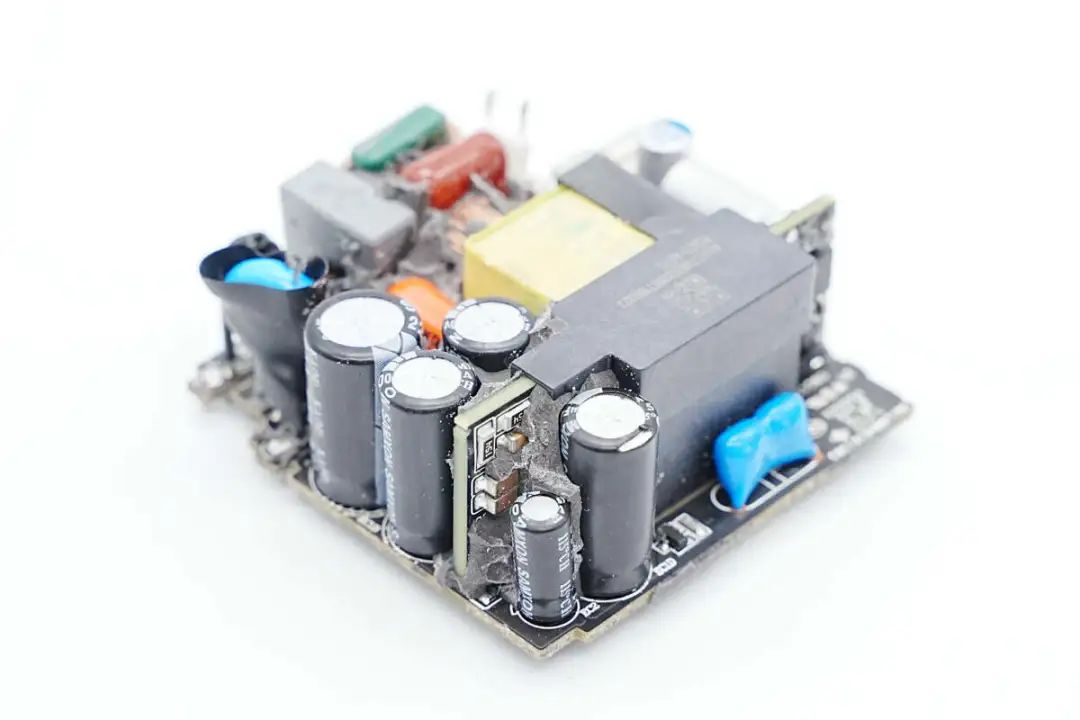

其中LLC拓扑中，使用了两颗纳微的氮化镓功率器件，型号为NV6015，与之前市面上的产品型号有所差异，同样采用贴片封装。在性能上，作为苹果首款氮化镓充电器，协议一如往常仅兼容 Apple2.4 和PD，不过对于市面上支持 PD3.0 的设备有着很好的兼容性，测试过程中没有发现不能充电的情况，基本都能握手快充。相关阅读：1、纳微氮化镓器件获苹果140W PD3.1快充应用
充电器支持100-240V全球宽范围电压输入，电源线可拆下更换以及做了接地设计，通过了全球大多数地区安规认证，纳微氮化镓黑科技加持体积小巧、60W PD快充基本满足笔电快充需求，总的来说是一款适用地区广、质量可靠、小巧便携的笔记本电源。

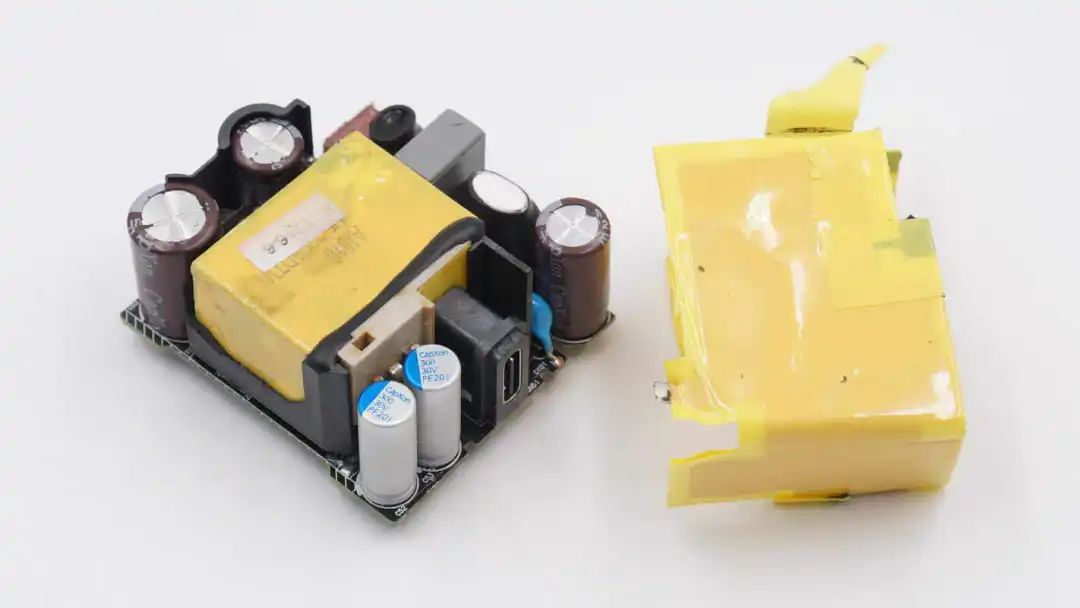

这款充电器采用了高性能ACF电源架构，控制器来自TI和MPS，安森美驱动器驱动纳微NV6115和NV6117两颗氮化镓功率芯片，同步整流管来自英飞凌。开关电源的器件全部来自国际一线大厂，而两颗氮化镓功率芯片戴尔选择全部采用纳微的产品，足见戴尔对纳微产品性能和质量的认可。相关阅读：1、拆解报告：戴尔60W氮化镓快充充电器
LG 65W PD标配快充氮化镓充电器造型设计经典，风格简约，作为一款笔电适配器可以说非常典型。而作为一款氮化镓充电器，板砖机身又自带USB-C输出线缆，就显得有些“另类”。性能方面，支持PD3.0快充，具备5V3A、9V3A、15V3A、20V3.25A四组电压档位，可以满足笔电日常快充需求。

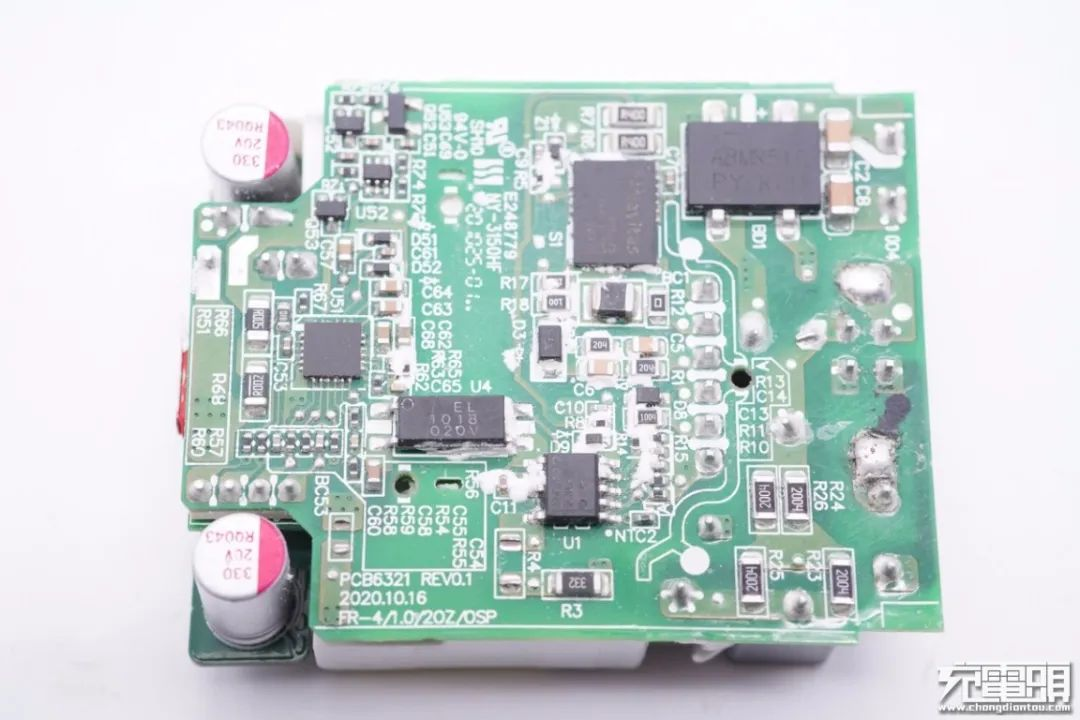

充电器开关电源由安森美NCP1342搭配纳微NV6125氮化镓功率开关管，以及MPS MP6908A搭配万代同步整流管组成，输出协议芯片采用伟诠WT6636F认证芯片，并且外接热敏电阻进行过热保护。另外充电器采用大容量电容进行输入输出滤波，且均来自台系冠坤，内部大面积填充导热胶，整体用料扎实可靠。相关阅读：1、内置纳微氮化镓方案，韩国LG笔记本电脑标配65W充电器拆解

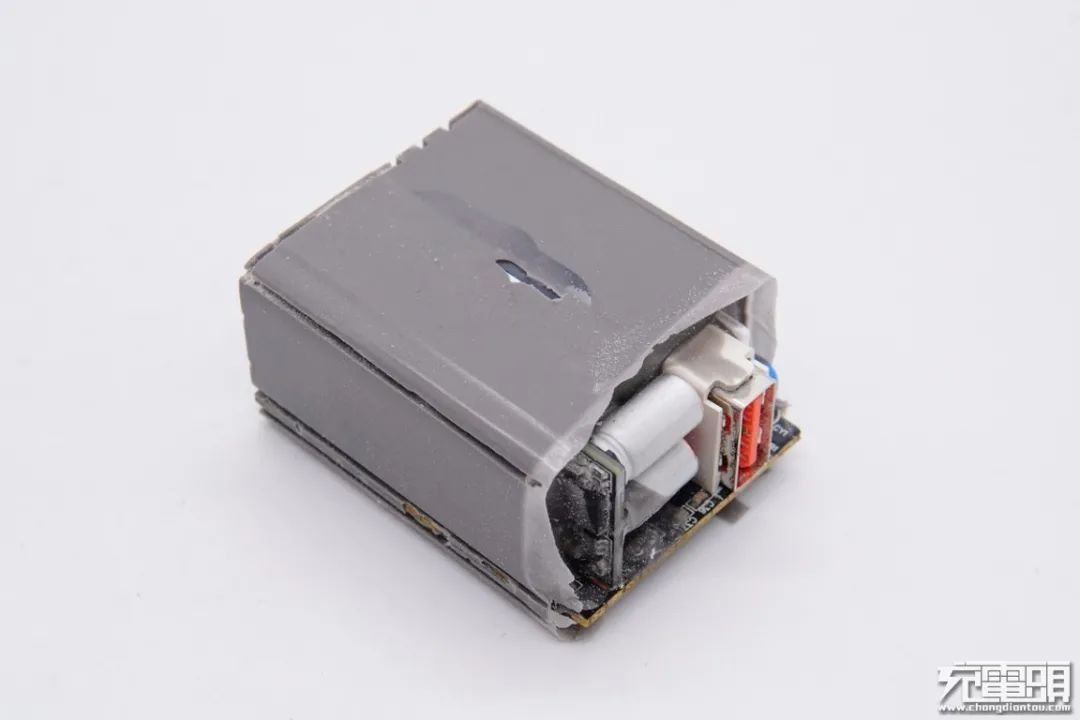

小米11原装55W氮化镓充电器不仅进行了魔改，同时又与时俱进，采用氮化镓技术，机身小巧功率密度约0.9W/cm³。此外造型也是家族风，插脚接口靠侧边设计，搭配原装线使用，不仅支持55W私有快充，还支持50W PD快充。
这款充电器初级采用安森美NCP1342驱动纳微NV6115氮化镓器件，次级采用MPS MP6908A驱动东芝TPH4R50ANH进行同步整流，输出协议IC使用伟诠WT6633P，性能强悍。元件均来自一线大厂，并且还使用灌封工艺，品质值得肯定。相关阅读：1、拆解报告：小米11原装55W氮化镓充电器

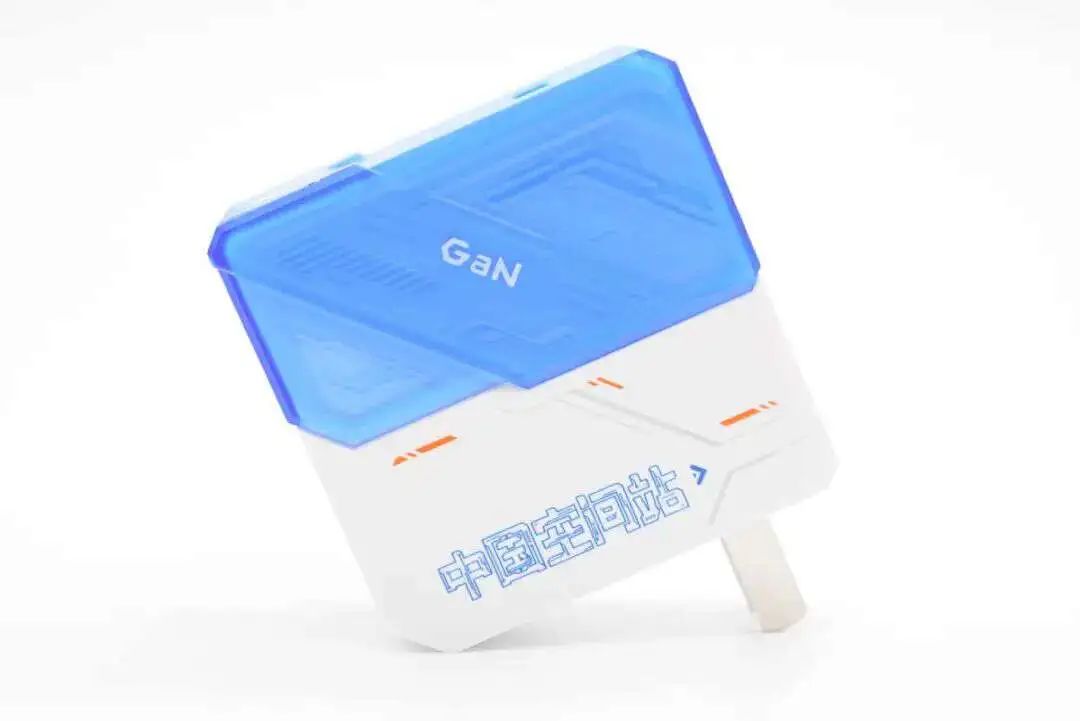

黑鲨120W星流GaN快充充电器采用PC材质阻燃外壳，搭配透明蓝色，加上线条勾勒，颠覆了传统的充电器外观设计，非常有特色。其搭配的蓝色数据线也是非常醒目的蓝色，辨识度高，也为平淡无奇的充电器带来了新的活力。
这款充电器内置PFC升压电路，使用矽力杰SY5072B配合纳微半导体NV6136A氮化镓功率芯片，消除大功率充电器对电网的污染。开关电源部分由安森美NCP1342和芯源MP6908A分别搭配SemiHow和威兆的MOS管组成，输出宽范围电压。输出端采用伟诠WT6633P控制输出电压，充电器支持65W PD快充全靠它。相关阅读1、拆解报告：黑鲨120W星流GaN快充（中国航天版）

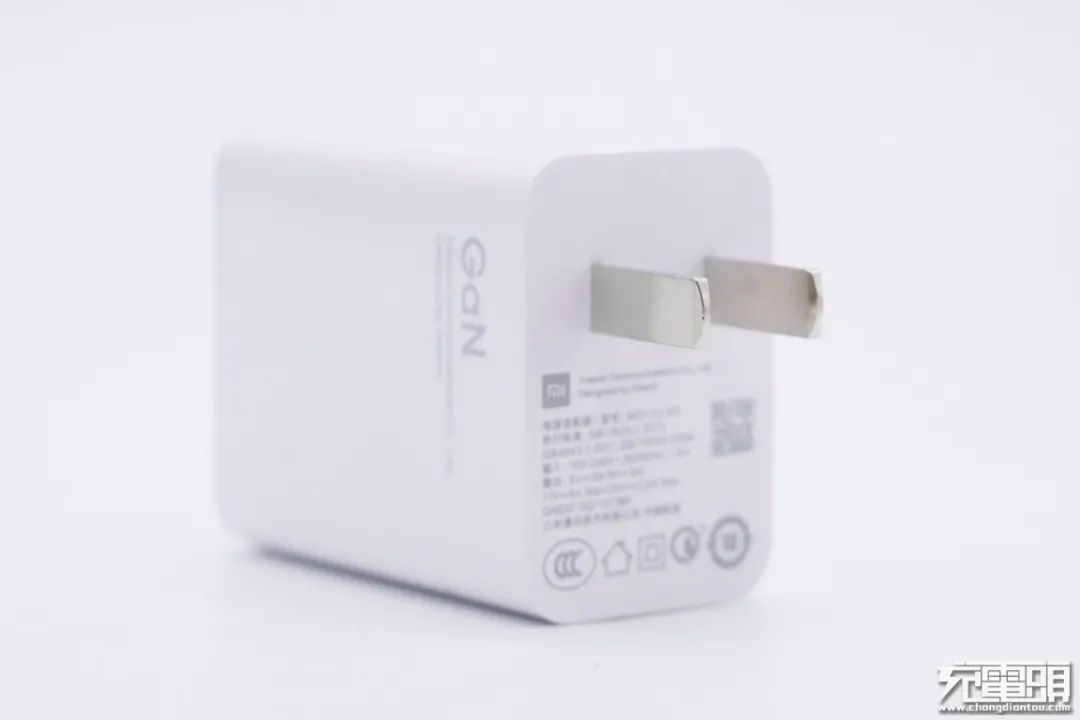

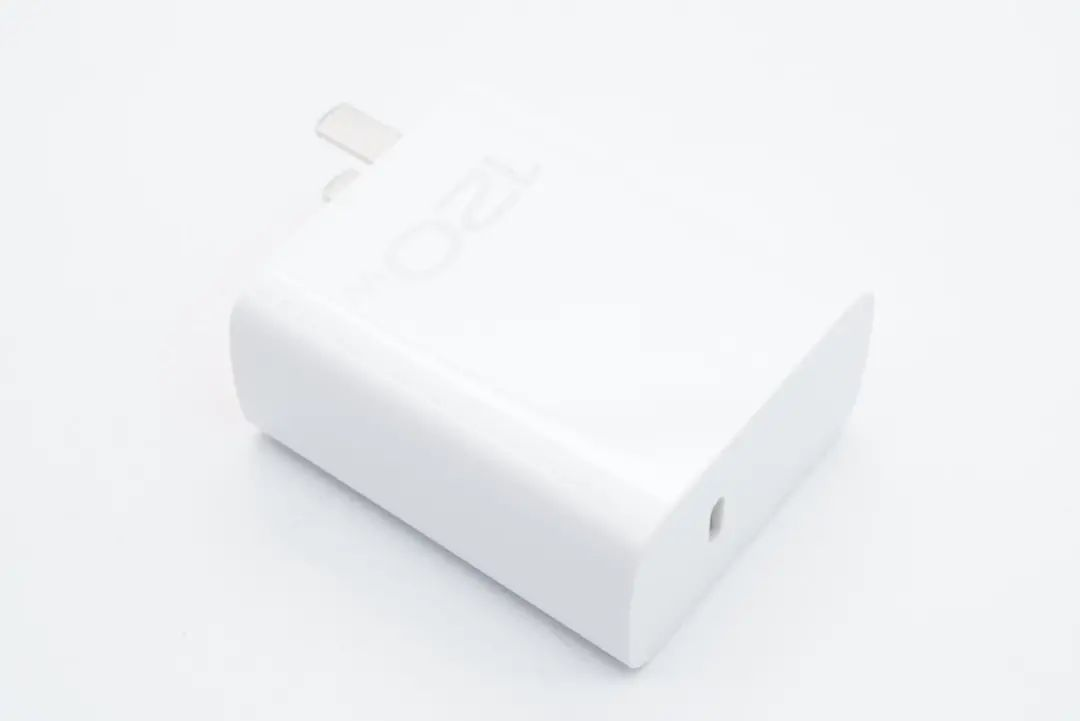

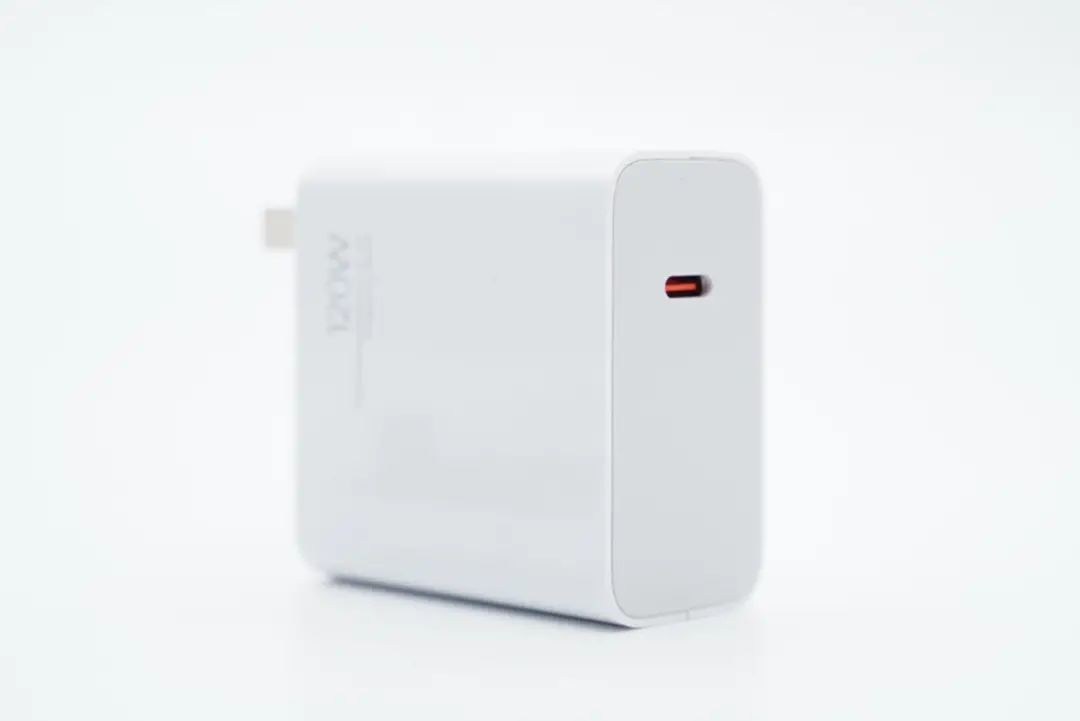

就产品外形方面，这款120W氮化镓快充充电器延续了小米手机原装充电器的家族风格，采用固定插脚设计，不过同时也将传统的USB-A接口升级为USB-C接口，除了支持小米系统的产品快充外，这款充电器对其他USB-C接口的设备也能充电。
小米120W氮化镓快充充电器内部电源模块基于PFC+QR架构开发，并还采用英集芯的定制协议芯片IP2729满足主流协议和小米私有协议的兼容，电源部分采用了两颗纳微的NV6134氮化镓功率芯片，其中一颗用于PFC升压，另一个用作开关电源主功率管。相关阅读：1、内置氮化镓芯片，体积小巧功率大，小米120W USB-C快充拆解

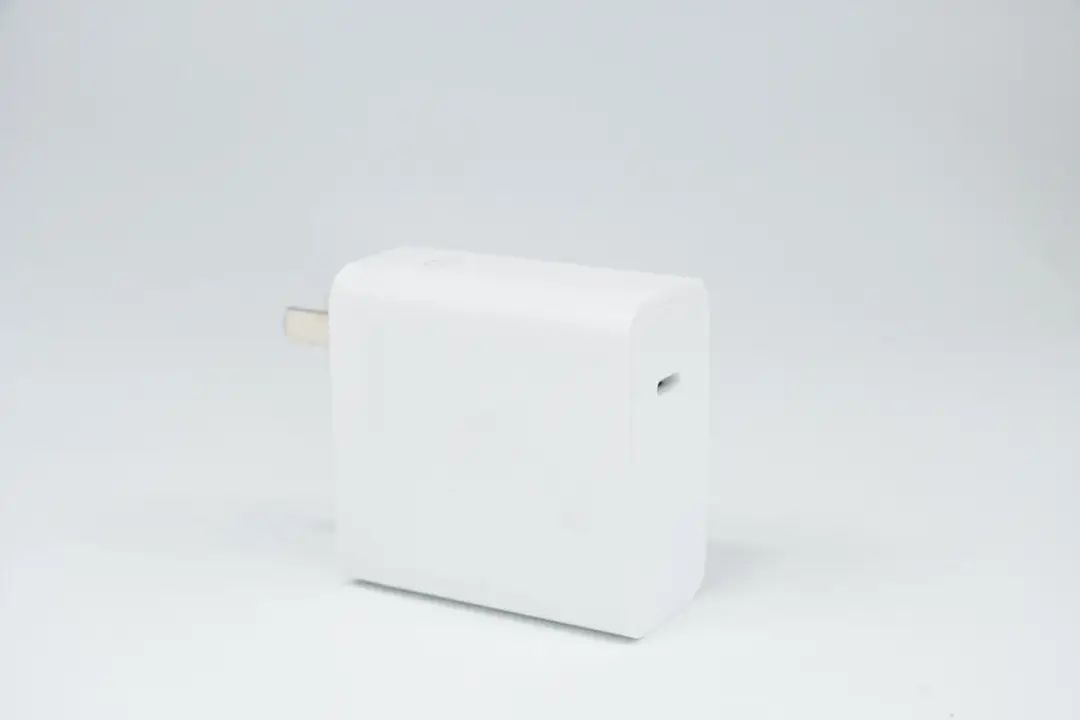

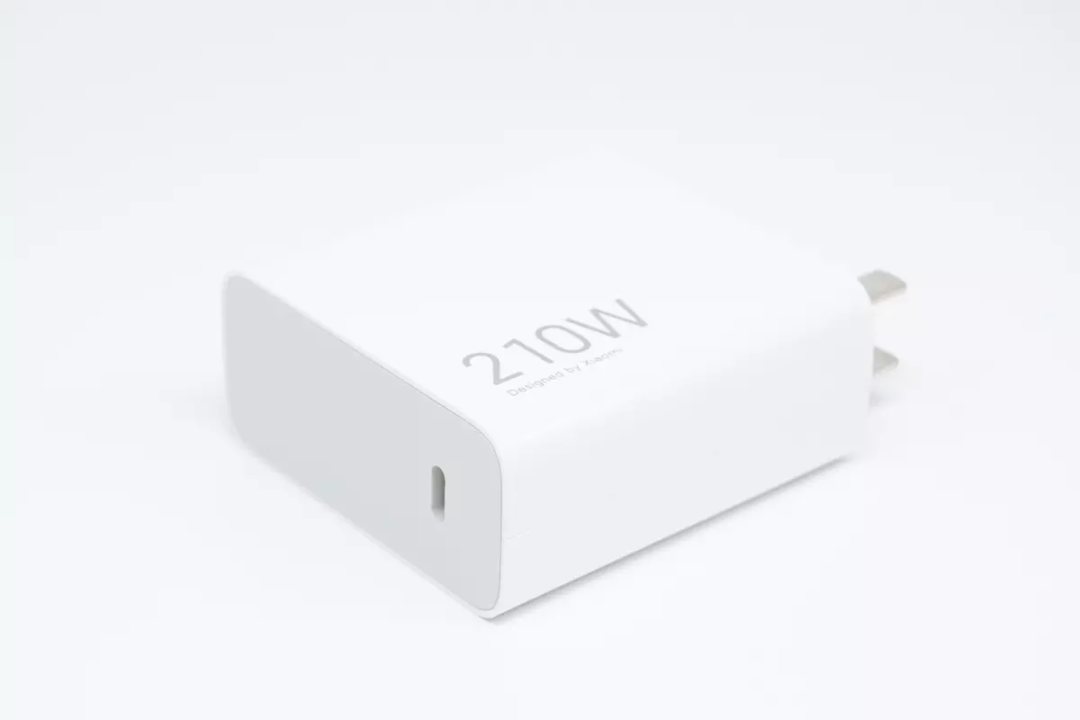

小米210W氮化镓快充充电器延续了小米充电器的家族式设计，采用固定插脚设计，具备单USB-C接口，不仅支持小米210W快充，还兼容65W PD快充，满足日常手机和笔记本电脑的充电使用。
小米210W充电器采用PFC+QR电源架构，内置了纳微NV6127和NV6136A两颗氮化镓功率芯片。充电器延续了小米充电器的家族式设计，采用固定插脚设计，具备单USB-C接口，不仅支持小米210W快充，还兼容65W PD快充，满足日常手机和笔记本电脑的充电使用。相关阅读：1、拆解报告：红米Note12 探索版原装210W氮化镓充电器

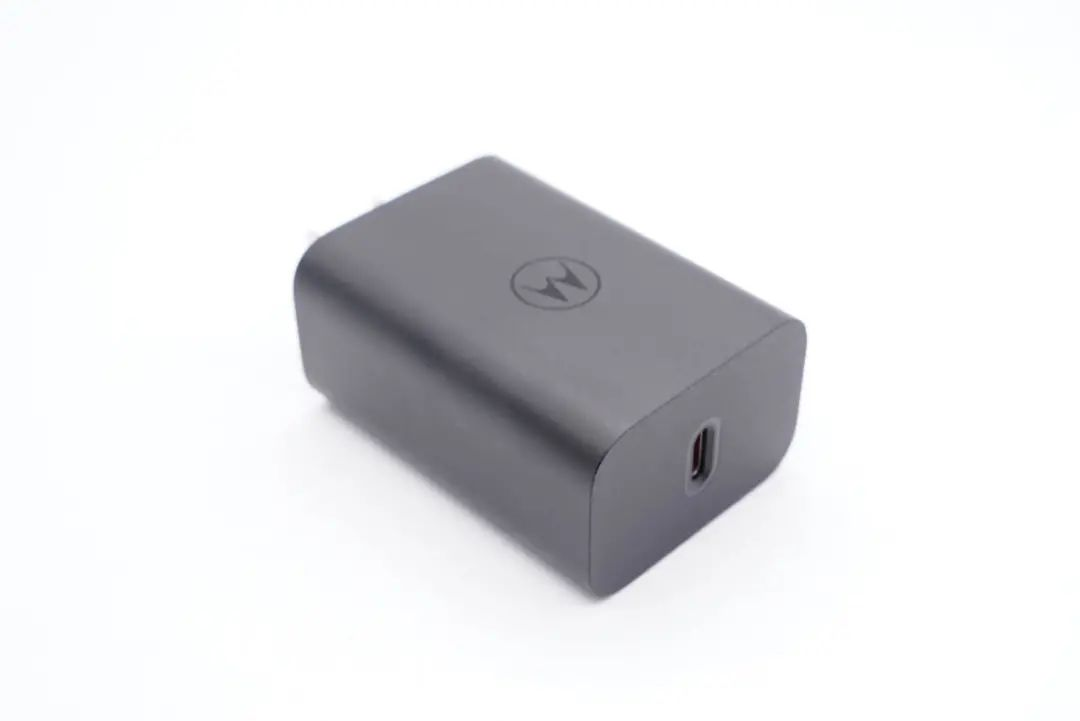

充电器支持PD、PPS快充协议，除具备11V6.2A特殊电压档位外，还有5-20V常规档位以及两组PPS电压档位，满足摩托罗拉Edge X30手机快充需求外，也能拿来给笔电、平板等设备使用，大小设备一个充电器就够了。
摩托罗拉Edge X30手机标配的这款68W氮化镓充电器采用经典直板造型设计，得益于纳微氮化镓功率芯片NV6134A的使用，即便是在如此传统的造型下充电器三维也仅有58*42*28mm，功率密度高达1.01W/cm³，十分的小巧。相关阅读：1、拆解报告：摩托罗拉Edge X30手机标配68W氮化镓充电器

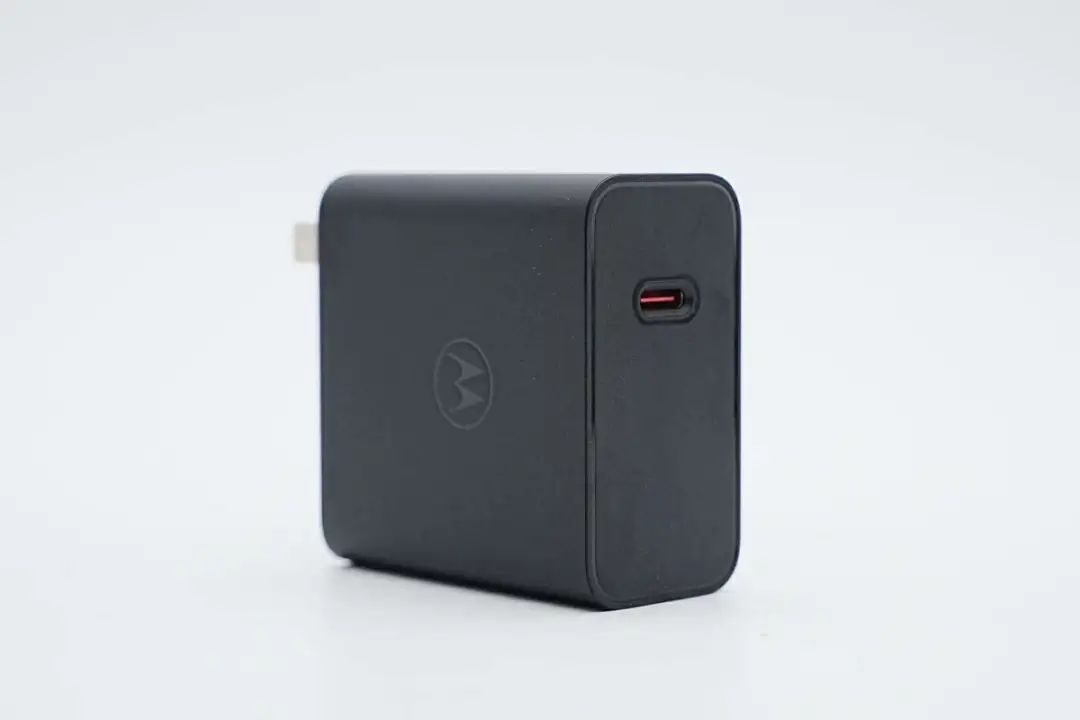

摩托罗拉这款氮化镓充电器为固定插脚设计，黑色磨砂外壳，亮面字体表示支持125W输出功率。充电器具备100W通用快充输出和5A PPS输出，对主流安卓手机快充兼容性都很好，可为笔记本电脑充电。
摩托罗拉氮化镓快充充电器内部电源模块基于PFC+QR架构开发，电源部分采用了两颗纳微的NV6134氮化镓功率芯片，其中一颗用于PFC升压，另一个用作开关电源主功率管。PFC升压控制器来自矽力杰，开关电源部分芯片为经典的NCP1342+MP6908A；同时还应用了威兆半导体的同步整流MOS和VBUS开关管。协议芯片采用英集芯IP2726。
OPPO新款65W超级闪充氮化镓充电器采用直板造型，外壳磨砂以及配备USB-C接口，风格有了很大的变化。输入端采用固定式插脚，适合居家办公等固定场所使用。充电器除了支持自家10V6.5A 65W超级闪充外，还支持PD3.0和PPS快充，最大功率分别是45W和55W，使其可兼容更多品牌手机和笔记本使用。
这款充电器采用开关电源同步整流和协议芯片控制输出电压架构，其中开关电源部分初次级控制器分别是安森美NCP1342和芯源MP6908A，氮化镓功率芯片采用纳微NV6125。输出端协议芯片依旧是定制型号。次级同步整流管和输出VBUS开关管采用安森美产品，整体用料扎实。相关阅读：1、拆解报告：OPPO新款65W超级闪充氮化镓充电器
realme真我氮化镓充电器采用两颗氮化镓功率芯片设计，将功率密度进一步提升。充电器为单USB-C接口，支持240W满级秒充，输出达到20V12A，同时还支持65W通用PD快充，在为手机充满电后，还能为笔记本电脑和手机充电。值得一提的是，这款充电器还向下兼容所有SuperVOOC设备充电，对老款设备支持更好。
真我240W氮化镓充电器采用PFC+QR反激架构，PFC升压控制器采用安森美NCP1622，QR反激控制器采用安森美NCP1342，搭配使用两颗纳微氮化镓功率芯片NV6138A。同步整流控制器采用MPS MP6908A，协议芯片采用英集芯IP2736。相关阅读：1、拆解报告：realme GT Neo5原装240W氮化镓充电器

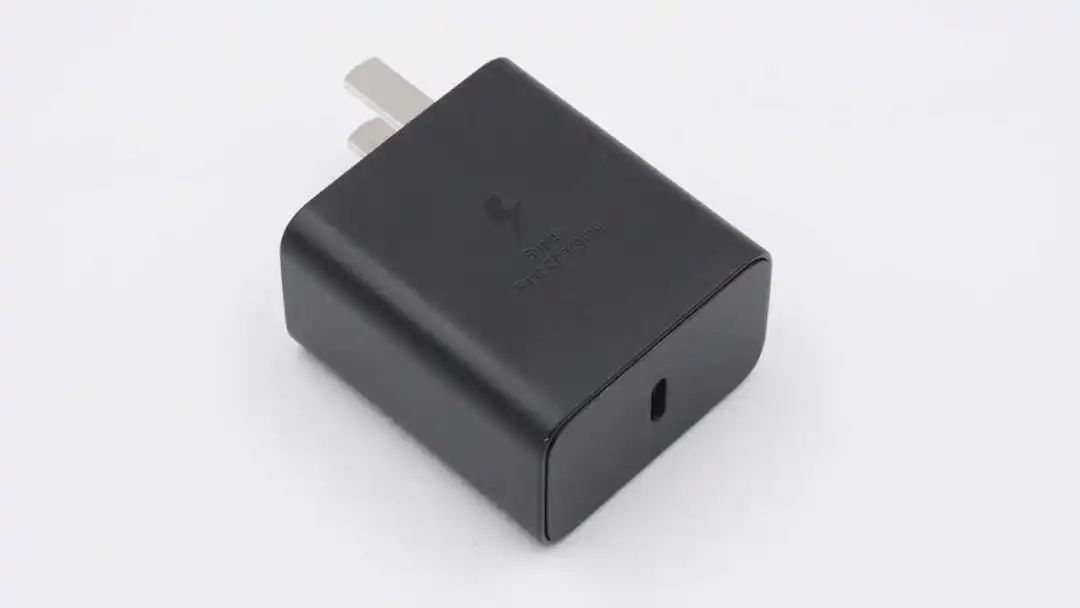

三星45W氮化镓采用PC材质外壳，延续了家族式的设计。在纳微氮化镓芯片的加持下，显著缩小了电源体积。充电器采用单USB-C口输出，实测具备5V3A、9V3A、15V3A、20V2.25A四组固定电压档位，以及3.3-11V5A、3.3-16V3A、3.3-21V2.25A三组PPS电压档位。
电源方案使用了Dialog iW9801+iW709的零电压开关反激拓扑，采用特有的数字传输，具有电路精简，待机功率低，转换效率高的优势。充电器中主开关管来自纳微，型号NV6014为三星定制型号。充电器内部电容均来自丰宾，长期使用不爆浆，品质可靠。相关阅读：1、三星入局氮化镓快充市场，S22+原装45W充电器拆解
vivo 80W氮化镓闪充充电器为双口设计，单口最大输出功率为80W，支持65W PD快充，支持功率盲插。总80W输出，支持60+20W的功率分配，非常适合苹果笔记本和手机用户使用，双设备同时快充，相比传统65W总功率的多口快充更加实用，也是一个体积和功率的平衡点。
充电器内部使用立锜开关电源控制器搭配MPS MP6908同步整流控制器组成反激开关电源，恒压输出。充电器内置纳微NV6136A氮化镓功率芯片，无需电流采样电阻，同步整流管来自威兆半导体。USB-C口采用南芯SC8002同步降压控制器搭配威兆半导体MOS管进行同步降压，由立锜协议芯片调节输出电压，并进行双路接口功率自动分配功能。相关阅读1、拆解报告：vivo X Fold原装80W双C口闪充氮化镓充电器
iQOO 120W 氮化镓闪充在纳微NV6136A氮化镓芯片加持下，三围仅60*52*29mm，功率密度高达惊人的1.31W/cm³，如此亮眼的数据，官方将其称为迷你充电器也就不为过了。此外充电器的重量、效率等方面的表现也很亮眼。
充电器由国际知名大厂康舒科技代工，采用PFC+高频QR开关电源架构设计。采用了纳微两颗NV6136A GaNFast功率芯片以及威兆的同步整流管，控制器分别是安森美、Dialog和MPS的，立锜科技定制协议IC控制接口输出电压，国内知名品牌艾华电容滤波，用料阵容相当豪华。此外除配散热片外，主要发热器件也都贴有导热垫提升散热效果，细节讲究。相关阅读：1、挑战百瓦快充体积极限，iQOO 120W 氮化镓闪充拆解

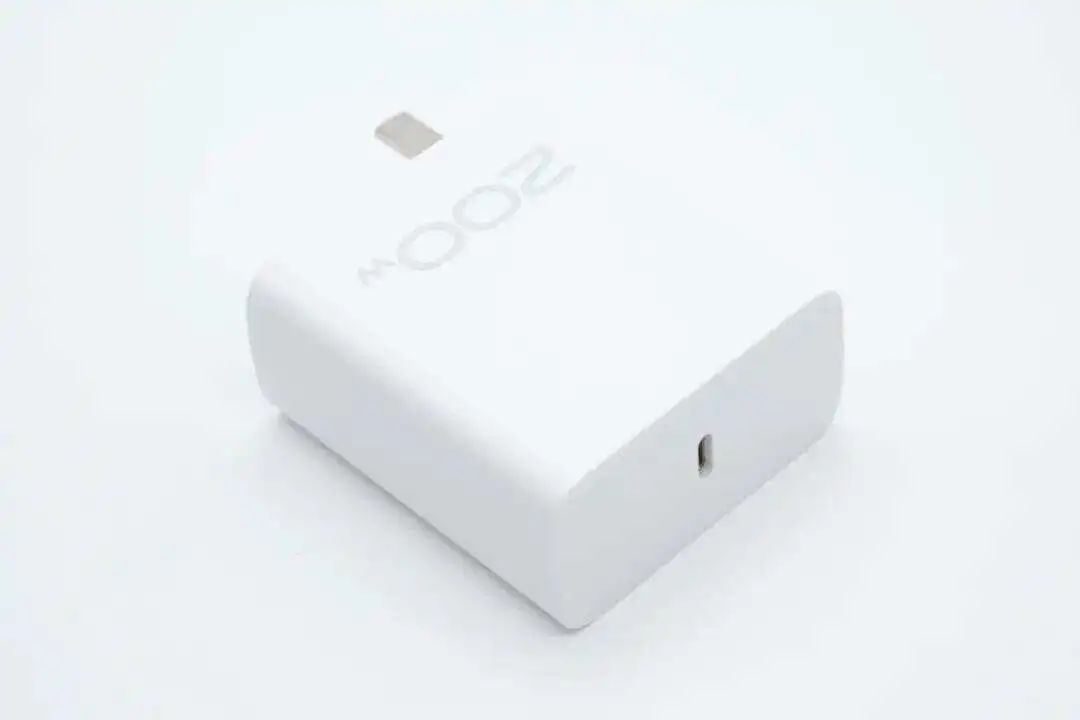

iQOO推出的这款200W氮化镓闪充内置了两颗纳微NV6136A氮化镓功率芯片，相比之前推出的120W氮化镓闪充，体积只是稍微增大了一点，功率密度得到显著提升。这款充电器支持200W超快闪充和65W通用PD输出，以及5-20V3.25A PPS输出，还可以为笔记本和其他的手机快充，通用性也不错。

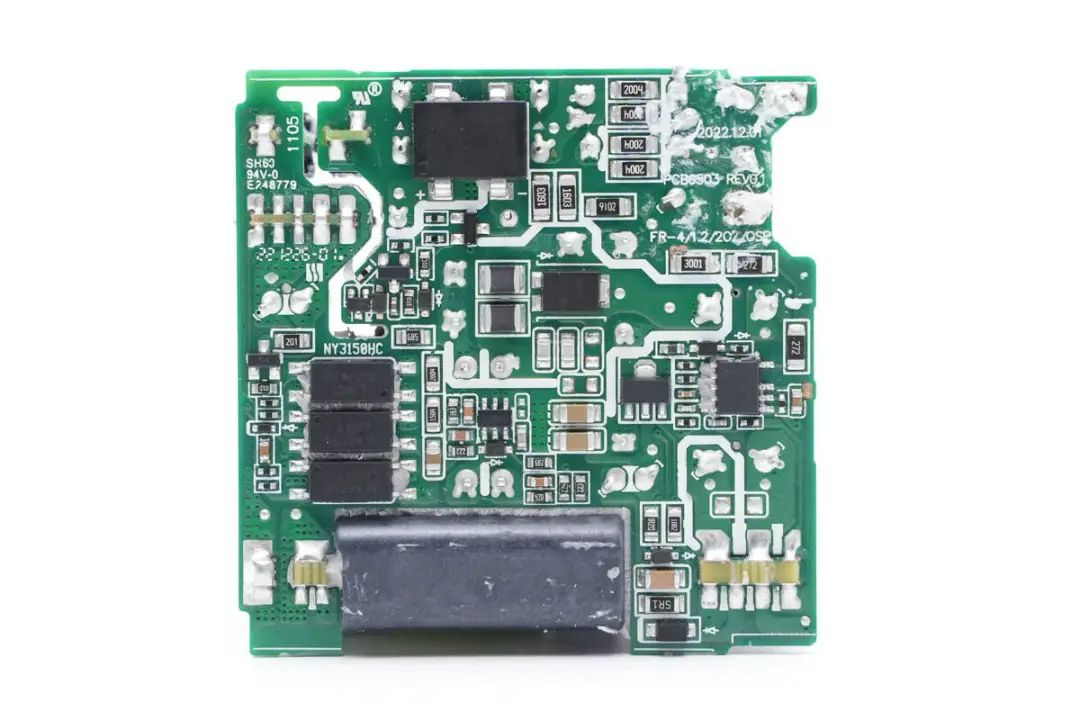

QOO这款200W氮化镓充电器采用PFC+ZVS反激电路架构，PFC升压控制器采用安森美NCP1623，ZVS反激控制器采用Dialog iW9802，搭配纳微氮化镓功率芯片NV6136A。同步整流控制器采用MPS MP6908A，同步整流管使用威兆半导体两颗VSP003N10HS-G并联，满足10A大电流输出。相关阅读1、拆解报告：iQOO 10 Pro原装200W氮化镓超快闪充
相关阅读：1、纳微半导体邀您参加PCIM 2023，共同展望GaN和SiC的未来2、MWC首发！纳微半导体携手realme，全球首款240W满级秒充上市3、纳微新一代GaNSense™ Control合封芯片详解：更高效稳定、成本更优的氮化镓功率芯片4、纳微半导体发布全新GaNSense™ Control合封氮化镓芯片，引领氮化镓迈入集成新高度5、纳微第三代半导体双引擎推进，氮化镓+碳化硅专注新能源市场
「展会预告」2023（秋季）亚洲充电展
以下热门话题可以点击蓝字了解，也可以在充电头网微信后台回复如下关键词获取专题
氮化镓器件应用在各种充电器和电源适配器中，可以有效提升充电器的功率密度和可靠性，并有效降低充电器的温度和研发成本。作为世界上率先推出氮化镓功率IC的公司，纳微半导体拥有强大且不断增长的功率半导体行业专家团队，可以持续不断为广大充电器或电源适配器厂商提供多种氮化镓技术的产品，可以最高支持PD3.1协议的240W氮化镓充电器应用，同时让更多领域的产品享受到第三代半导体氮化镓技术赋能的好处。
纳微应用产品合集
纳微半导体深耕氮化镓芯片领域，凭借着出色的集成设计和研发水平，受到广大厂商的喜爱，以下是充电头网整理的部分纳微产品。NV6115

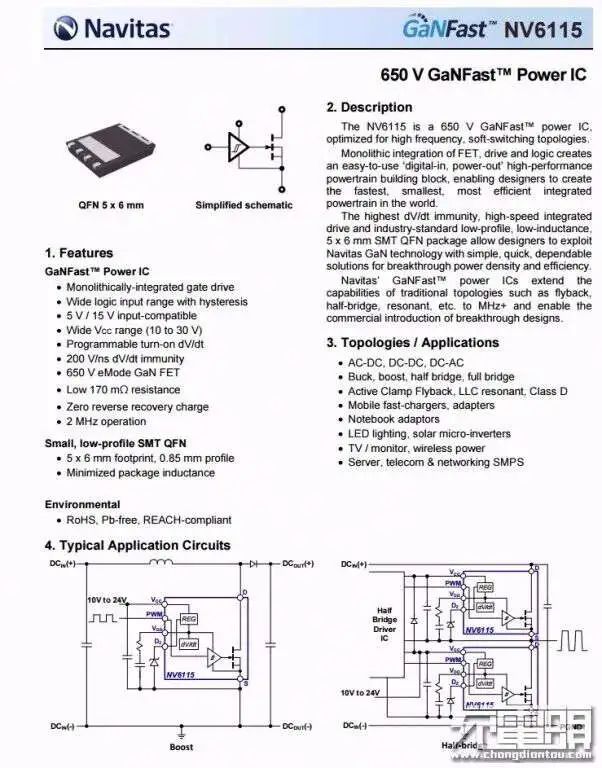

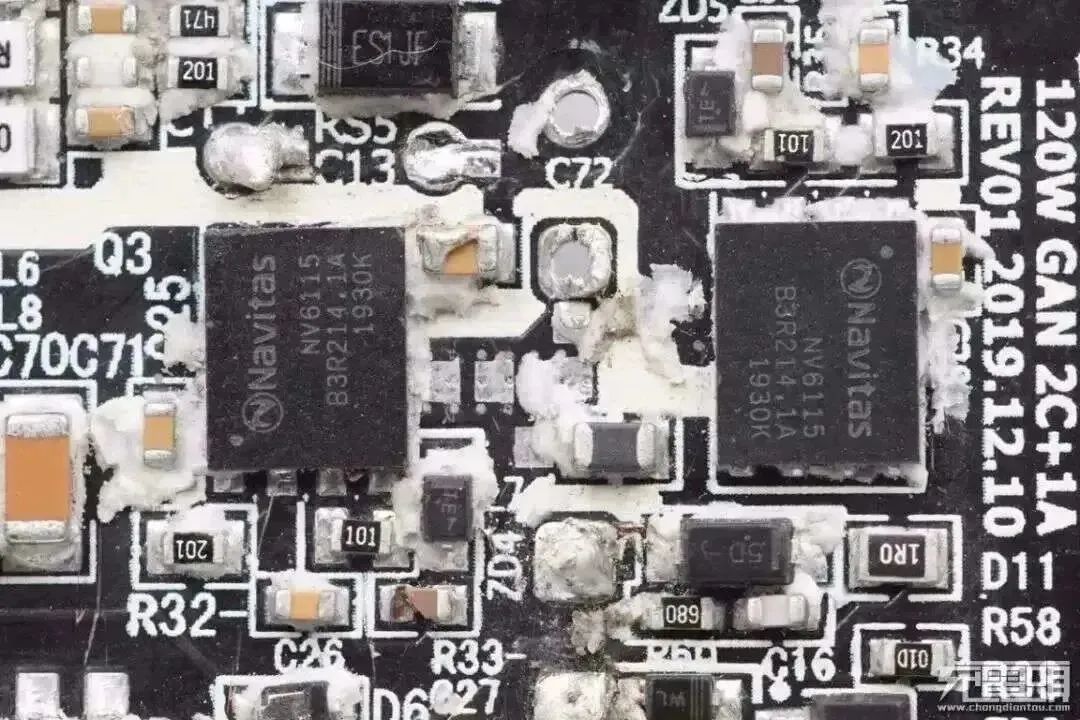

两颗纳微NV6115氮化镓功率芯片组成LLC半桥，内置驱动器以及复杂的逻辑控制电路。NV6115芯片的导阻为170mΩ，耐压650V，支持2MHz开关频率，采用5*6mm QFN封装，节省面积，得益于NV6115内置驱动器，无需外置驱动器，更加节省PCB空间。纳微半导体 NV6115 详细资料。NV6117

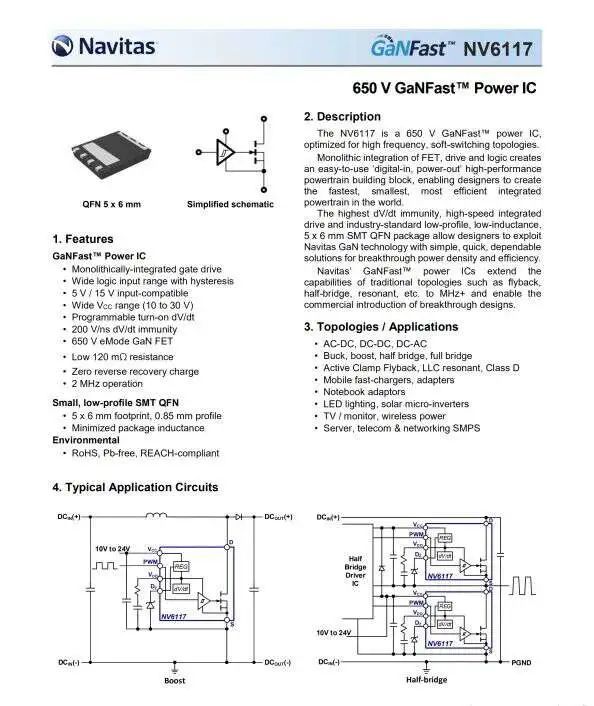

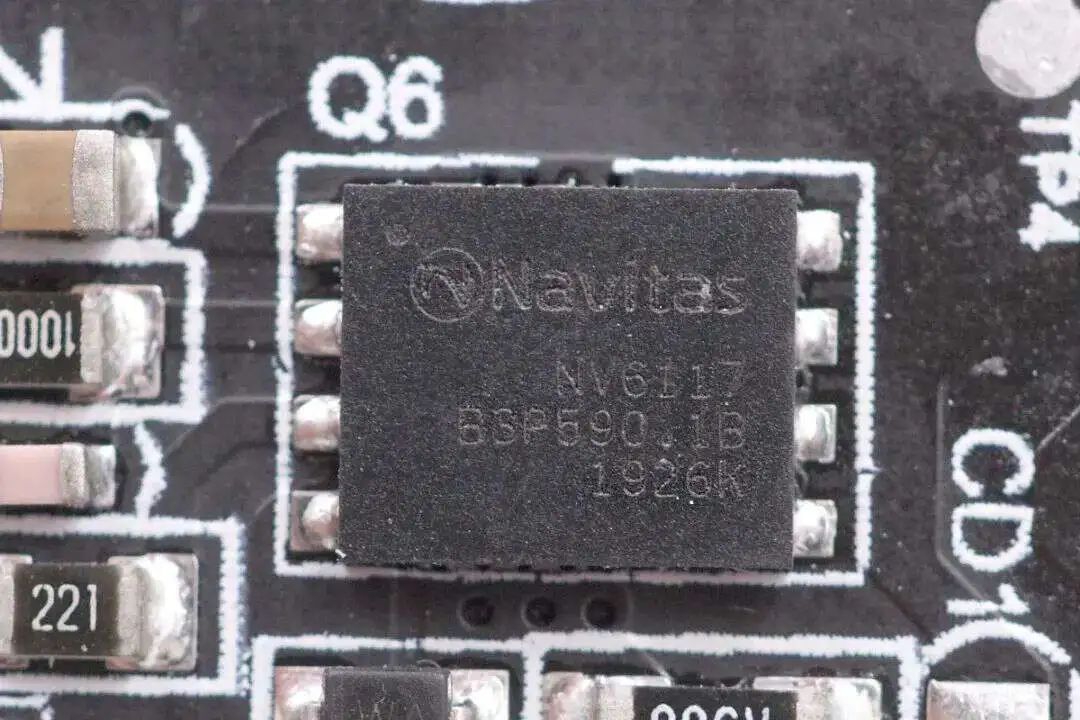

纳微NV6117氮化镓功率芯片通常是快充充电器产品的核心元器件。NV6117内置驱动器以及复杂的逻辑控制电路，耐压650V，120mΩ导阻，支持2MHz开关频率，采用5*6mm QFN封装，节省面积。纳微半导体NV6117详细资料。NV6125

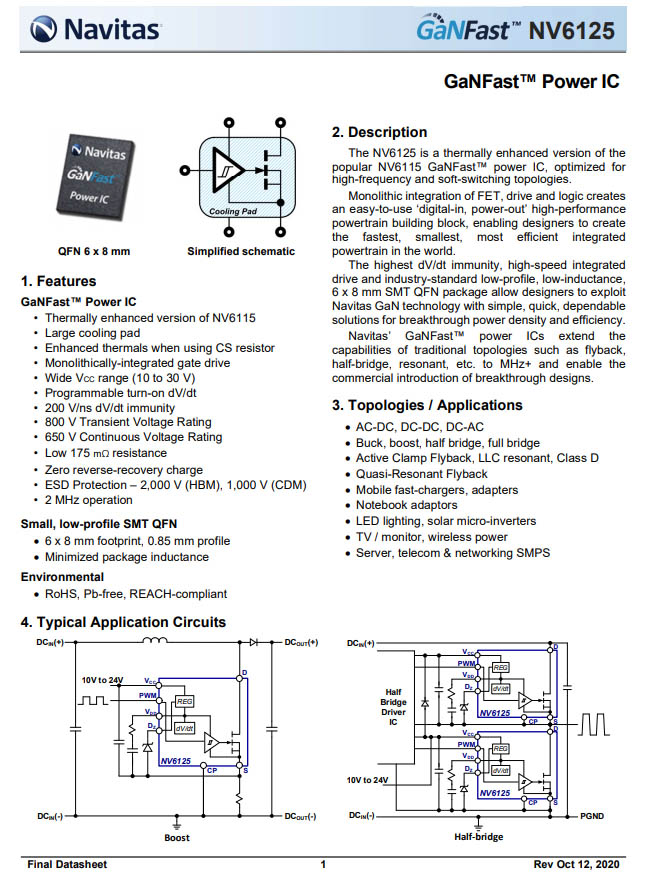

纳微NV6125可用于降压，升压，半桥及全桥应用，支持ACF，LLC谐振拓扑和D类功放，支持准谐振反激，可用于快充适配器，笔记本适配器，LED照明，太阳能逆变器，电视机和显示器与无线功率传输，还可用于服务器，电信及网络设备供电的开关电源。NV6125内部整合集成栅极驱动器，支持10-30V供电，且导通速率可编程。NV6125导阻为175mΩ，芯片额定工作电压为650V，峰值耐压800V，在系统中的可靠性更高，支持2MHz高开关频率。纳微半导体NV6125详细资料。NV6127

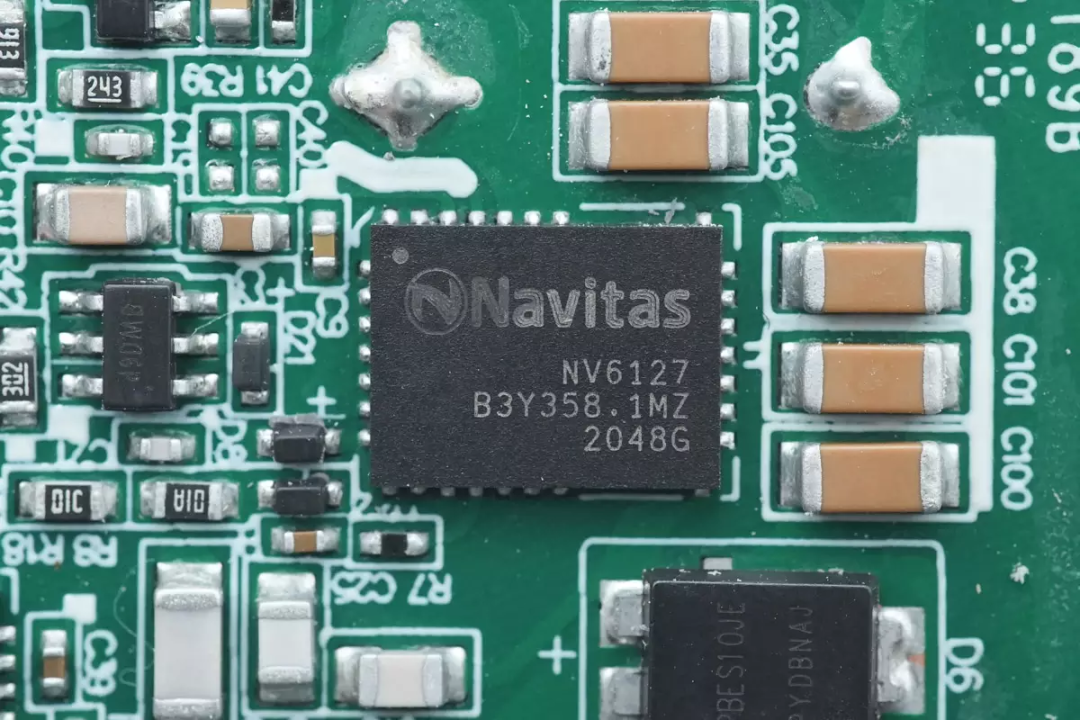

纳微NV6127是是一颗氮化镓功率芯片，常用于PFC开关管，内部集成氮化镓开关管、氮化镓驱动器以及逻辑电路，应用简单。NV6127采用QFN6*8mm封装，散热性能升级，125mΩ导阻，内置驱动器支持10-30V供电。最高支持2MHz开关频率。NV6134

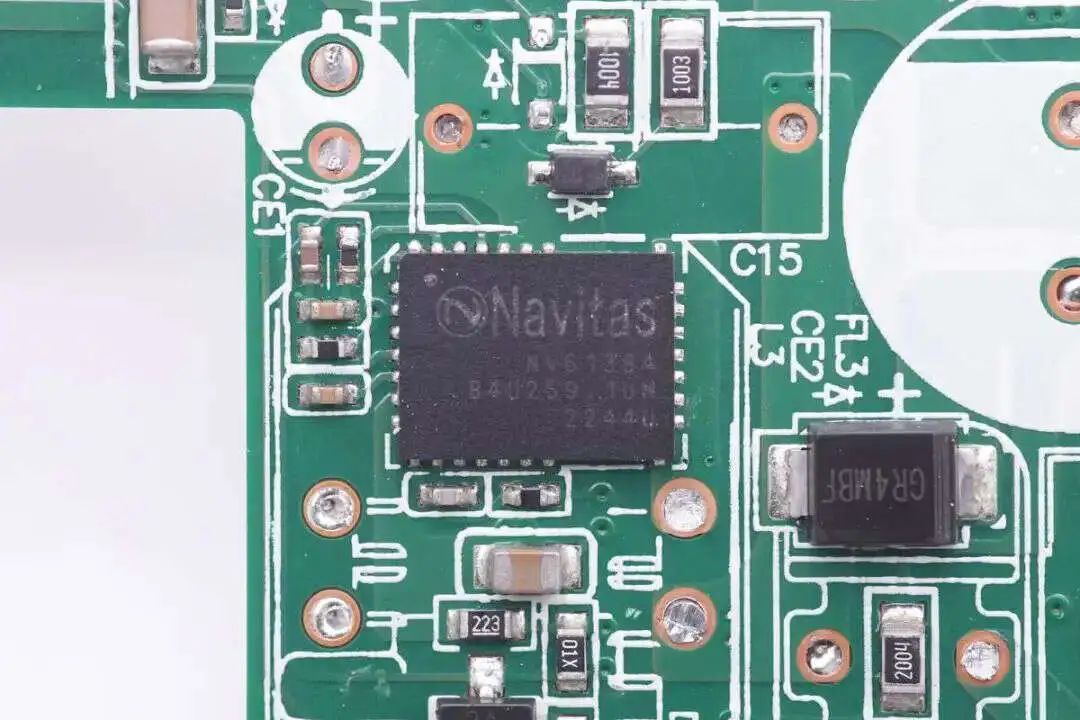

纳微NV6134NV为PFC升压开关管，这是一颗集成了驱动和保护电路的氮化镓功率芯片，散热升级，采用更大的散热焊盘优化温升，此前该芯片已被联想YOGA 65W双口快充采用。纳微NV6134是纳微第三代氮化镓芯片，拥有更强大的电气保护性能，响应速度相比之前要快三倍。相比于分立的氮化镓芯片/器件设计（Discrete GaN designs），纳微GaNFast氮化镓芯片具有10倍更高的静电耐压。纳微半导体GaNFast第三代技术的芯片，集成度非常高，不仅集成了功率芯片，还包括了保护电路，驱动电路和逻辑电路，相对其他芯片集成度更高，散热温控效果更好，转化效率也非常好。NV6134A
纳微NV6134是纳微第三代氮化镓芯片，拥有更强大的电气保护性能，响应速度相比之前要快三倍。相比于分立的氮化镓芯片/器件设计（Discrete GaN designs），纳微GaNFast氮化镓芯片具有10倍更高的静电耐压。纳微NV6134PFC升压开关管，集成了驱动和保护电路的氮化镓功率芯片，内置驱动器以及高精度无损耗电流采样电路，260mΩ导通电阻，耐压650V，支持2MHz开关频率，采用6*8mm QFN封装，节省面积。散热升级，采用更大的散热焊盘优化温升，相对其他芯片集成度更高，散热温控效果更好，转化效率也非常好。NV6136A

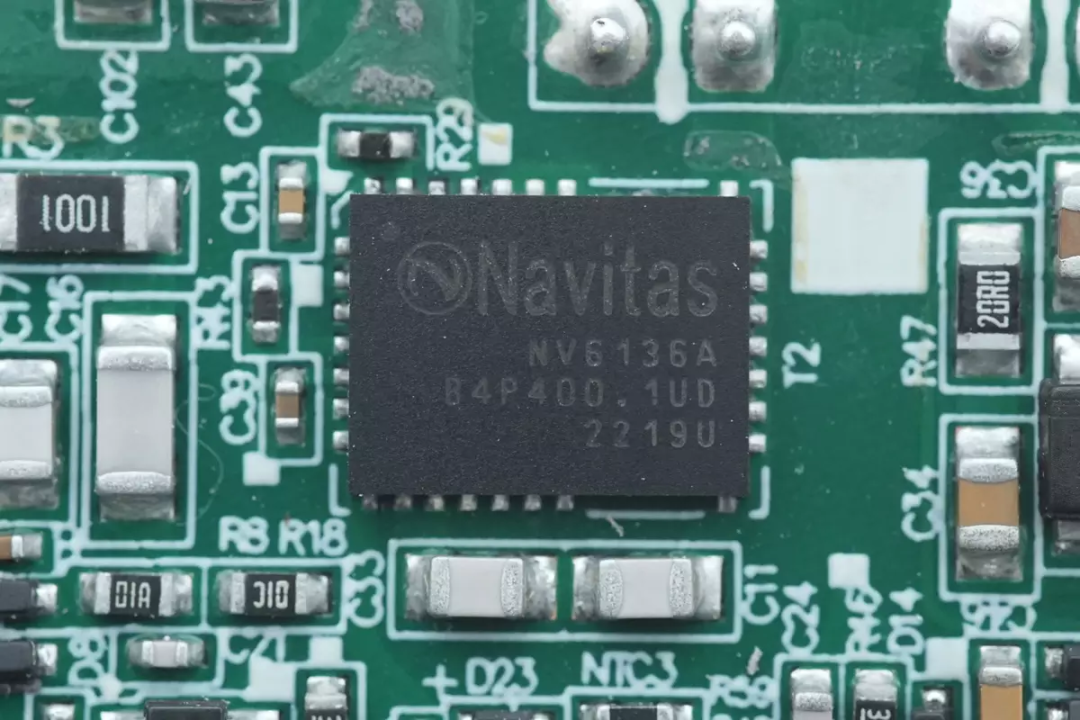

纳微NV6136A常用于初级开关管，这是一颗高集成的氮化镓功率芯片，内置驱动器以及高精度无损耗电流采样电路，消除取样电阻的损耗。NV6136A内置170mΩ导通电阻，耐压700V的氮化镓开关管，支持2MHz开关频率，采用6*8mm QFN封装，节省面积。NV6138A

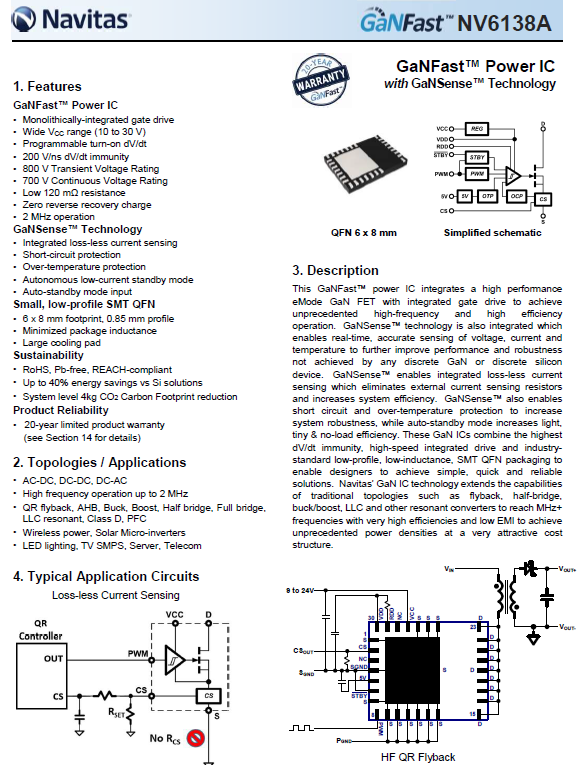

纳微的氮化镓功率芯片NV6138A，是一颗高集成度的氮化镓功率芯片，内部集成驱动器和高精度无损耗电流采样电路，无需外置电流取样电阻，消除取样电阻的损耗。NV6138A内置120mΩ导阻，700V耐压的氮化镓开关管，支持2MHz开关频率，采用6*8mm QFN封装，具有更大的散热面积，降低温升。纳微 NV6138A 详细资料。应用案例
充电头网整理了纳微历年的拆解报告，从中挑选了一些纳微in-box charger合集的产品，涉及戴尔、LG、小米、摩托罗拉、OPPO、vivo、realme等许多数码知名品牌的应用案例。（以下排序不分排名先后，按首字母排序）APPLE苹果苹果140W PD3.1充电器在2021年初，充电头网就报道过苹果将在自家大功率充电器中引入氮化镓技术，是跟随MacBook Pro 16首发的苹果140W PD3.1充电器，是苹果旗下首款氮化镓快充充电器，并且140W的输出功率，在当时还刷新了USB PD充电器的单口输出功率。作为市面上首款 PD3.1 充电器，苹果140W氮化镓充电器表现中规中矩，由于当时市面上支持最新 PD3.1 协议的设备不多，所以只有苹果自家的 MacBook Pro 16 可以达到百瓦以上的充电功率，而且还要搭配 MagSafe 磁吸充电线，体验上多少有点割裂。其中LLC拓扑中，使用了两颗纳微的氮化镓功率器件，型号为NV6015，与之前市面上的产品型号有所差异，同样采用贴片封装。在性能上，作为苹果首款氮化镓充电器，协议一如往常仅兼容 Apple2.4 和PD，不过对于市面上支持 PD3.0 的设备有着很好的兼容性，测试过程中没有发现不能充电的情况，基本都能握手快充。相关阅读：1、纳微氮化镓器件获苹果140W PD3.1快充应用DELL戴尔

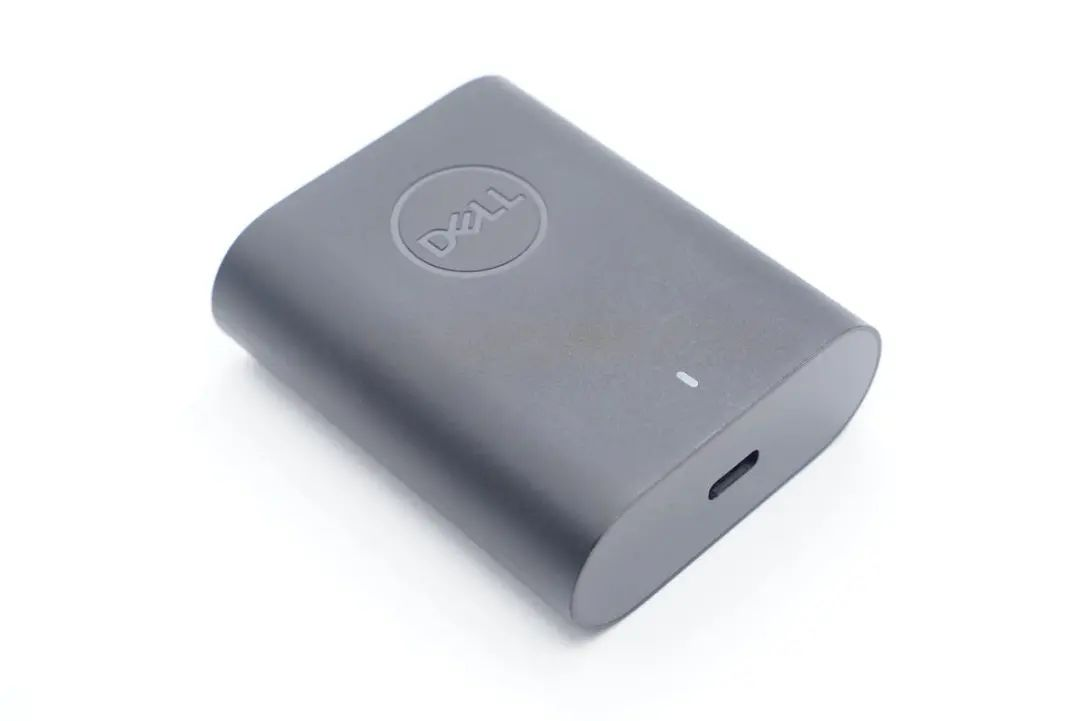

DELL 戴尔60W氮化镓充电器
2021年7月充电头网就曾拆解过这款代号为HA60NM200的戴尔60W PD充电器。使用通用性更好的USB-C接口取代传统的DC接口，不仅能够方便为电脑充电，还能连接多种外设，使用更加方便，成为大势所趋。充电器支持100-240V全球宽范围电压输入，电源线可拆下更换以及做了接地设计，通过了全球大多数地区安规认证，纳微氮化镓黑科技加持体积小巧、60W PD快充基本满足笔电快充需求，总的来说是一款适用地区广、质量可靠、小巧便携的笔记本电源。这款充电器采用了高性能ACF电源架构，控制器来自TI和MPS，安森美驱动器驱动纳微NV6115和NV6117两颗氮化镓功率芯片，同步整流管来自英飞凌。开关电源的器件全部来自国际一线大厂，而两颗氮化镓功率芯片戴尔选择全部采用纳微的产品，足见戴尔对纳微产品性能和质量的认可。相关阅读：1、拆解报告：戴尔60W氮化镓快充充电器LG

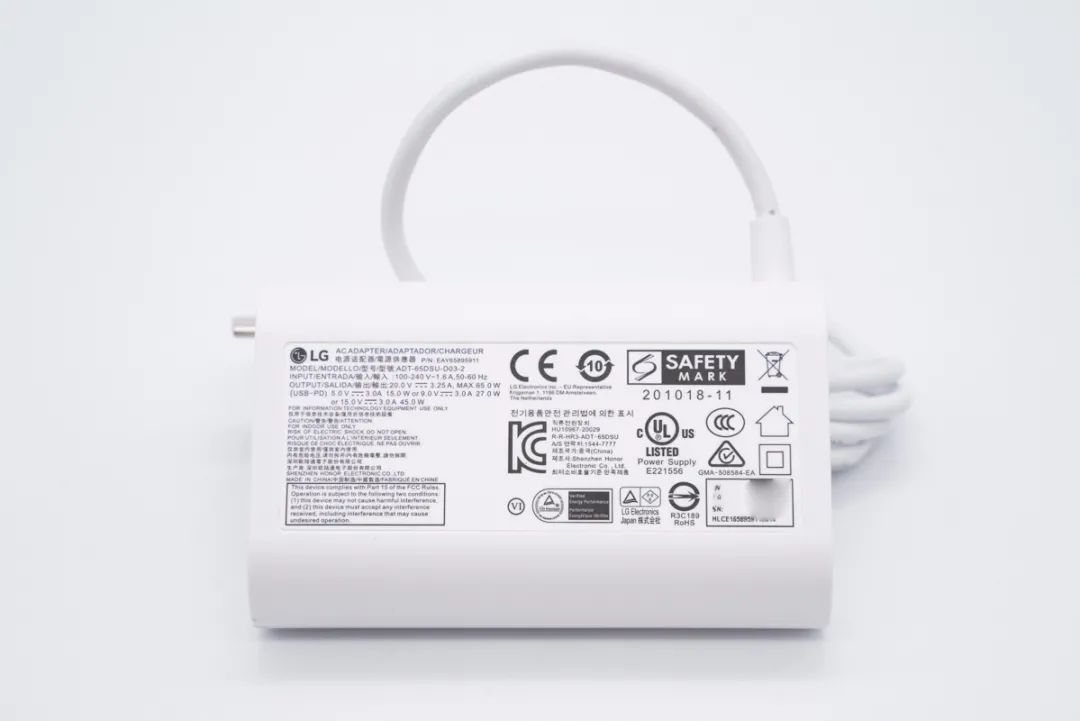

LG gram笔电标配65W氮化镓充电器
2021年初，LG电子在首届CES 2021虚拟线上展中推出备受期待的新款LG gram笔记本，并一举夺魁，拿下CES 2021大奖。今天要拆解的这款适配器便是上述笔记本的标配电源，其采用标配笔记本适配器造型设计（输入8字形，自带输出TypeC） ，输出支持PD/PPS快充，最大输出功率65W。LG 65W PD标配快充氮化镓充电器造型设计经典，风格简约，作为一款笔电适配器可以说非常典型。而作为一款氮化镓充电器，板砖机身又自带USB-C输出线缆，就显得有些“另类”。性能方面，支持PD3.0快充，具备5V3A、9V3A、15V3A、20V3.25A四组电压档位，可以满足笔电日常快充需求。充电器开关电源由安森美NCP1342搭配纳微NV6125氮化镓功率开关管，以及MPS MP6908A搭配万代同步整流管组成，输出协议芯片采用伟诠WT6636F认证芯片，并且外接热敏电阻进行过热保护。另外充电器采用大容量电容进行输入输出滤波，且均来自台系冠坤，内部大面积填充导热胶，整体用料扎实可靠。相关阅读：1、内置纳微氮化镓方案，韩国LG笔记本电脑标配65W充电器拆解MI小米
小米55W氮化镓充电器
2021年12月28日晚小米举行线上发布会，推出小米11手机，并发布新机搭载的小米55W氮化镓充电器，采用单USB-A输出。不仅支持小米55W私有快充，同时搭配原装线还支持PD快充，此外充电器还采用了氮化镓技术，体积十分小巧。小米11原装55W氮化镓充电器不仅进行了魔改，同时又与时俱进，采用氮化镓技术，机身小巧功率密度约0.9W/cm³。此外造型也是家族风，插脚接口靠侧边设计，搭配原装线使用，不仅支持55W私有快充，还支持50W PD快充。这款充电器初级采用安森美NCP1342驱动纳微NV6115氮化镓器件，次级采用MPS MP6908A驱动东芝TPH4R50ANH进行同步整流，输出协议IC使用伟诠WT6633P，性能强悍。元件均来自一线大厂，并且还使用灌封工艺，品质值得肯定。相关阅读：1、拆解报告：小米11原装55W氮化镓充电器黑鲨120W星流GaN快充
2022年3月30日，黑鲨举行新品发布会，带来了新一代游戏电竞旗舰黑鲨5系列，支持120W超级闪充技术，并与中国航天神舟传媒联手推出一系列中国航天深度定制版配件。黑鲨120W星流GaN快充充电器采用PC材质阻燃外壳，搭配透明蓝色，加上线条勾勒，颠覆了传统的充电器外观设计，非常有特色。其搭配的蓝色数据线也是非常醒目的蓝色，辨识度高，也为平淡无奇的充电器带来了新的活力。这款充电器内置PFC升压电路，使用矽力杰SY5072B配合纳微半导体NV6136A氮化镓功率芯片，消除大功率充电器对电网的污染。开关电源部分由安森美NCP1342和芯源MP6908A分别搭配SemiHow和威兆的MOS管组成，输出宽范围电压。输出端采用伟诠WT6633P控制输出电压，充电器支持65W PD快充全靠它。相关阅读1、拆解报告：黑鲨120W星流GaN快充（中国航天版）小米120W氮化镓充电器
这款小米120W氮化镓充电器11 月 1 日正式上架小米商城等平台并开启预约了，除了支持QC快充以及小米私有协议外，搭配原装线还能支持65W PD快充，能够给笔记本进行充电。那么下面就一起来看看其内部设计做工如何。就产品外形方面，这款120W氮化镓快充充电器延续了小米手机原装充电器的家族风格，采用固定插脚设计，不过同时也将传统的USB-A接口升级为USB-C接口，除了支持小米系统的产品快充外，这款充电器对其他USB-C接口的设备也能充电。小米120W氮化镓快充充电器内部电源模块基于PFC+QR架构开发，并还采用英集芯的定制协议芯片IP2729满足主流协议和小米私有协议的兼容，电源部分采用了两颗纳微的NV6134氮化镓功率芯片，其中一颗用于PFC升压，另一个用作开关电源主功率管。相关阅读：1、内置氮化镓芯片，体积小巧功率大，小米120W USB-C快充拆解小米210W氮化镓充电器
2022年10月27日晚，小米集团旗下品牌Redmi召开新品发布会，正式发布了Redmi Note 12系列新机，并发布的210W快充，推动手机充电速度迈入个位数时代。小米210W氮化镓快充充电器延续了小米充电器的家族式设计，采用固定插脚设计，具备单USB-C接口，不仅支持小米210W快充，还兼容65W PD快充，满足日常手机和笔记本电脑的充电使用。小米210W充电器采用PFC+QR电源架构，内置了纳微NV6127和NV6136A两颗氮化镓功率芯片。充电器延续了小米充电器的家族式设计，采用固定插脚设计，具备单USB-C接口，不仅支持小米210W快充，还兼容65W PD快充，满足日常手机和笔记本电脑的充电使用。相关阅读：1、拆解报告：红米Note12 探索版原装210W氮化镓充电器Motorola摩托罗拉
摩托罗拉68W氮化镓充电器

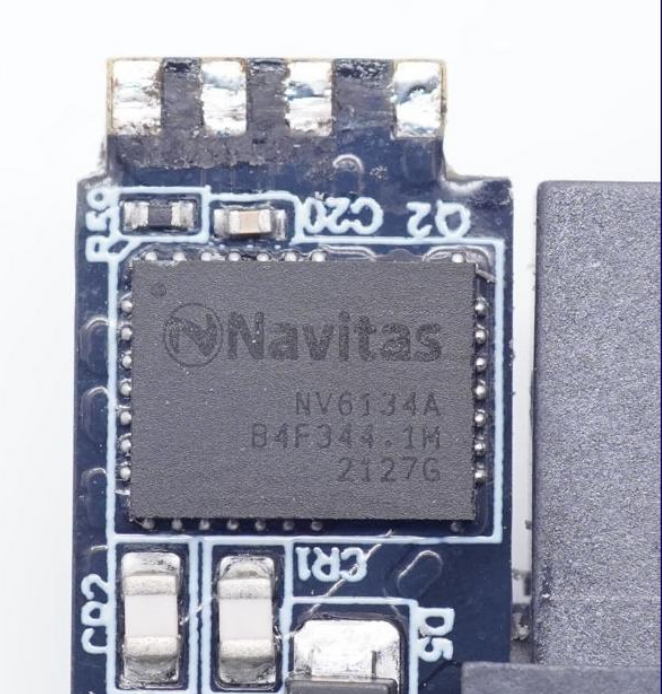

2021年12月9日，Moto摩托罗拉手机发布会上推出了最新的Edge系列手机S30 和 X30。其中Edge X30还内置5000mAh大电池以及支持68W快充，因此在续航和充电速度上的表现也非常的好。这一款氮化镓充电器内置了纳微半导体的氮化镓器件NV6134A，具有超强性能和工作频率。下面充电头网就对这款充电器进行详细拆解，看看内部的具体用料做工如何。充电器支持PD、PPS快充协议，除具备11V6.2A特殊电压档位外，还有5-20V常规档位以及两组PPS电压档位，满足摩托罗拉Edge X30手机快充需求外，也能拿来给笔电、平板等设备使用，大小设备一个充电器就够了。摩托罗拉Edge X30手机标配的这款68W氮化镓充电器采用经典直板造型设计，得益于纳微氮化镓功率芯片NV6134A的使用，即便是在如此传统的造型下充电器三维也仅有58*42*28mm，功率密度高达1.01W/cm³，十分的小巧。相关阅读：1、拆解报告：摩托罗拉Edge X30手机标配68W氮化镓充电器摩托罗拉125W氮化镓充电器
MOTO摩托罗拉在2022年 8 月 11 日发布的X30 Pro手机上配备了125W氮化镓快充。外壳采用黑色涂装，表面也是全部磨砂处理，可以有效抗指纹。摩托罗拉这款氮化镓充电器为固定插脚设计，黑色磨砂外壳，亮面字体表示支持125W输出功率。充电器具备100W通用快充输出和5A PPS输出，对主流安卓手机快充兼容性都很好，可为笔记本电脑充电。摩托罗拉氮化镓快充充电器内部电源模块基于PFC+QR架构开发，电源部分采用了两颗纳微的NV6134氮化镓功率芯片，其中一颗用于PFC升压，另一个用作开关电源主功率管。PFC升压控制器来自矽力杰，开关电源部分芯片为经典的NCP1342+MP6908A；同时还应用了威兆半导体的同步整流MOS和VBUS开关管。协议芯片采用英集芯IP2726。OPPO
OPPO 65W氮化镓充电器

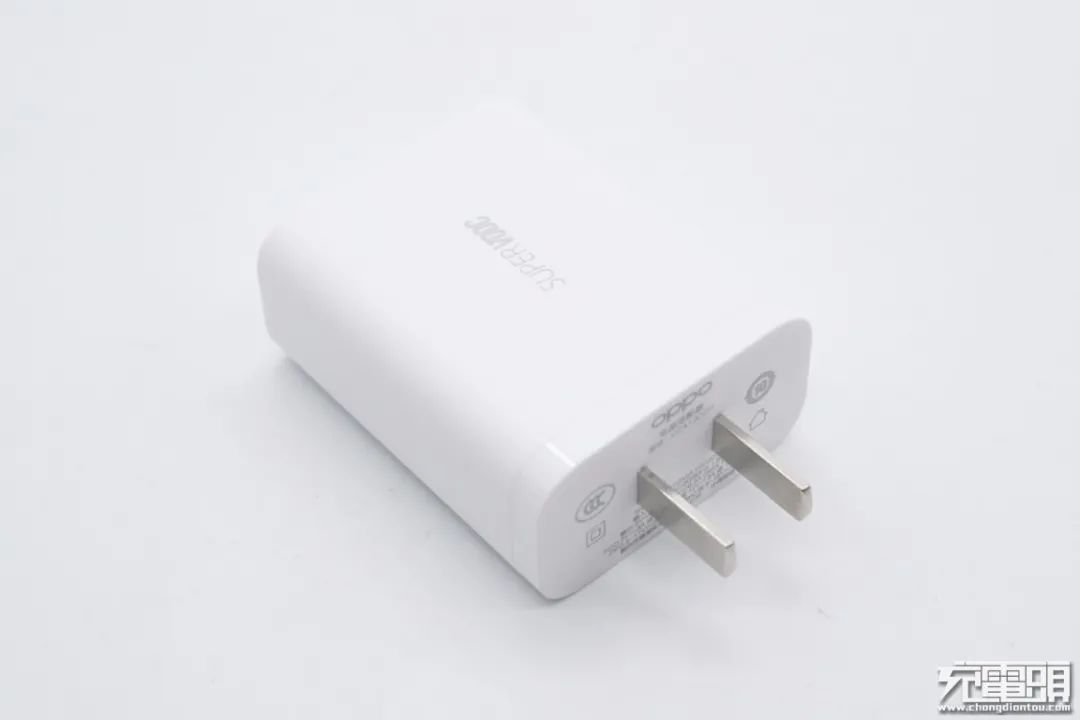

2020年 7月15日下午，OPPO发布65W AirVOOC无线闪充充电器，30分钟即可充满4000mAh电池，充电速度堪比有线快充，采用了氮化镓（GaN）材料。OPPO这款65W氮化镓充电器采用直板造型设计，机身扁平，腰身主体磨砂处理，机身正面中心设有“SUPERVOOC”闪充标识。OPPO新款65W超级闪充氮化镓充电器采用直板造型，外壳磨砂以及配备USB-C接口，风格有了很大的变化。输入端采用固定式插脚，适合居家办公等固定场所使用。充电器除了支持自家10V6.5A 65W超级闪充外，还支持PD3.0和PPS快充，最大功率分别是45W和55W，使其可兼容更多品牌手机和笔记本使用。这款充电器采用开关电源同步整流和协议芯片控制输出电压架构，其中开关电源部分初次级控制器分别是安森美NCP1342和芯源MP6908A，氮化镓功率芯片采用纳微NV6125。输出端协议芯片依旧是定制型号。次级同步整流管和输出VBUS开关管采用安森美产品，整体用料扎实。相关阅读：1、拆解报告：OPPO新款65W超级闪充氮化镓充电器realme
realme 240W氮化镓充电器
2023年2月9日，realme真我发布了GT Neo5手机，这款手机采用高通骁龙8+旗舰处理器，顶配版提供16GB超大内存和1TB超大存储，售价为3499元。同时，GT Neo5还搭载了240W满级秒充，充电30秒即可通话2小时，进一步刷新快充体验。realme真我氮化镓充电器采用两颗氮化镓功率芯片设计，将功率密度进一步提升。充电器为单USB-C接口，支持240W满级秒充，输出达到20V12A，同时还支持65W通用PD快充，在为手机充满电后，还能为笔记本电脑和手机充电。值得一提的是，这款充电器还向下兼容所有SuperVOOC设备充电，对老款设备支持更好。真我240W氮化镓充电器采用PFC+QR反激架构，PFC升压控制器采用安森美NCP1622，QR反激控制器采用安森美NCP1342，搭配使用两颗纳微氮化镓功率芯片NV6138A。同步整流控制器采用MPS MP6908A，协议芯片采用英集芯IP2736。相关阅读：1、拆解报告：realme GT Neo5原装240W氮化镓充电器SAMSUNG三星
三星Galaxy S22+原装45W氮化镓快充
2022年2月9日三星Galaxy S22系列新机正式发布，包含S22 Ultra、S22+、S22三款机型。充电功率上，S22 Ultra、S22+支持45W超级加速充电。三星45W氮化镓采用PC材质外壳，延续了家族式的设计。在纳微氮化镓芯片的加持下，显著缩小了电源体积。充电器采用单USB-C口输出，实测具备5V3A、9V3A、15V3A、20V2.25A四组固定电压档位，以及3.3-11V5A、3.3-16V3A、3.3-21V2.25A三组PPS电压档位。电源方案使用了Dialog iW9801+iW709的零电压开关反激拓扑，采用特有的数字传输，具有电路精简，待机功率低，转换效率高的优势。充电器中主开关管来自纳微，型号NV6014为三星定制型号。充电器内部电容均来自丰宾，长期使用不爆浆，品质可靠。相关阅读：1、三星入局氮化镓快充市场，S22+原装45W充电器拆解vivo

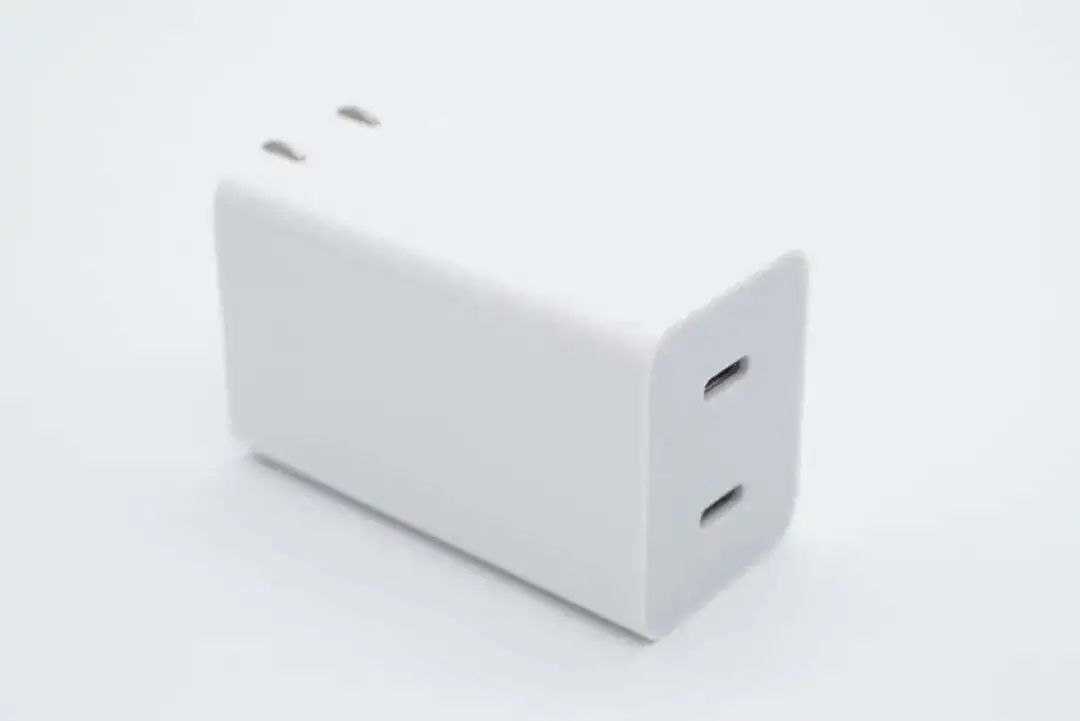

vivo 80W闪充充电器
vivo 于2022年 4 月份推出了一款双 C 口 80W 氮化镓 PD 充电器，但并未公开售卖，而是 vivo X Fold 折叠屏手机的附赠充电器。同年7月才在 vivo 官方商城单独开售，首次公开发行价格为 299 元。vivo 80W氮化镓闪充充电器为双口设计，单口最大输出功率为80W，支持65W PD快充，支持功率盲插。总80W输出，支持60+20W的功率分配，非常适合苹果笔记本和手机用户使用，双设备同时快充，相比传统65W总功率的多口快充更加实用，也是一个体积和功率的平衡点。充电器内部使用立锜开关电源控制器搭配MPS MP6908同步整流控制器组成反激开关电源，恒压输出。充电器内置纳微NV6136A氮化镓功率芯片，无需电流采样电阻，同步整流管来自威兆半导体。USB-C口采用南芯SC8002同步降压控制器搭配威兆半导体MOS管进行同步降压，由立锜协议芯片调节输出电压，并进行双路接口功率自动分配功能。相关阅读1、拆解报告：vivo X Fold原装80W双C口闪充氮化镓充电器iQOO 120W 氮化镓闪充
2022年1月5日的iQOO发布了iQOO 9系列手机，iQOO 9全系标配120W超快闪充，超大杯机型iQOO 9 Pro还配送了全新的120W氮化镓充电器。该充电器采用USB-C输出口，氮化镓技术制作体积小巧重量轻盈，功率密度高达1.298W/cm，还支持65W PD快充输出与3.25A PPS电压子集，兼顾了私有大功率快充与通用性，可以称得上是当时综合素质zuì qiáng的原厂充电器。iQOO 120W 氮化镓闪充在纳微NV6136A氮化镓芯片加持下，三围仅60*52*29mm，功率密度高达惊人的1.31W/cm³，如此亮眼的数据，官方将其称为迷你充电器也就不为过了。此外充电器的重量、效率等方面的表现也很亮眼。充电器由国际知名大厂康舒科技代工，采用PFC+高频QR开关电源架构设计。采用了纳微两颗NV6136A GaNFast功率芯片以及威兆的同步整流管，控制器分别是安森美、Dialog和MPS的，立锜科技定制协议IC控制接口输出电压，国内知名品牌艾华电容滤波，用料阵容相当豪华。此外除配散热片外，主要发热器件也都贴有导热垫提升散热效果，细节讲究。相关阅读：1、挑战百瓦快充体积极限，iQOO 120W 氮化镓闪充拆解IQOO 200W氮化镓闪充
2022年7月19日发布的iQOO 10 Pro手机带来了IQOO的 200W超快闪充首发，官称10分钟满电回血，引领智能手机充电进入“十分钟时代”。iQOO推出的这款200W氮化镓闪充内置了两颗纳微NV6136A氮化镓功率芯片，相比之前推出的120W氮化镓闪充，体积只是稍微增大了一点，功率密度得到显著提升。这款充电器支持200W超快闪充和65W通用PD输出，以及5-20V3.25A PPS输出，还可以为笔记本和其他的手机快充，通用性也不错。QOO这款200W氮化镓充电器采用PFC+ZVS反激电路架构，PFC升压控制器采用安森美NCP1623，ZVS反激控制器采用Dialog iW9802，搭配纳微氮化镓功率芯片NV6136A。同步整流控制器采用MPS MP6908A，同步整流管使用威兆半导体两颗VSP003N10HS-G并联，满足10A大电流输出。相关阅读1、拆解报告：iQOO 10 Pro原装200W氮化镓超快闪充充电头网总结
目前，大功率快充可以达到PD3.1协议的240W上限，但只有搭载了两颗纳微氮化镓功率芯片NV6138A的realme实现商用，并且使用的是3.3-20V12A（私有）PPS电压档位，兼容性和扩展性仍有待提高，realme通过NV6138A为240W大功率快充保驾护航，提供了安全、稳定、高功率的充电体验，同时有效解决了充电器的发热问题，让采用氮化镓功率芯片的大功率充电器的使用体验得到提升。纳微半导体作为氮化镓技术领域的领导者，目前已经成功与小米、ANKER、UGREEN、倍思、HyperJuice、Spigen、AUKEY、Belkin、英伟达、verizon等多个大客户达成合作，并收获到小米的投资，成当前氮化镓快充行业的最大赢家，并持续为厂商提供更多高效率、高功率密度、低成本和更高可靠性的氮化镓产品。相关阅读：1、纳微半导体邀您参加PCIM 2023，共同展望GaN和SiC的未来2、MWC首发！纳微半导体携手realme，全球首款240W满级秒充上市3、纳微新一代GaNSense™ Control合封芯片详解：更高效稳定、成本更优的氮化镓功率芯片4、纳微半导体发布全新GaNSense™ Control合封氮化镓芯片，引领氮化镓迈入集成新高度5、纳微第三代半导体双引擎推进，氮化镓+碳化硅专注新能源市场
