拆解报告：积速65W 2C1A氮化镓充电器A46

前言

最近充电头网拿到了ACEFAST积速一款65W氮化镓充电器，产品采用双层外壳设计，内层镂空外层透明，不仅外观精美，透过外壳可见内部更是采用了必易微KP2202电源主控芯片等器件，十分硬核。

实际上年初充电头网就拆解过该品牌一款相同风格设计的30W快充移动电源，可见该品牌的配件路线还是很明确的。下面充电头网就对这款65W氮化镓充电器进行拆解，一起来详细了解下。

积速65W氮化镓充电器开箱

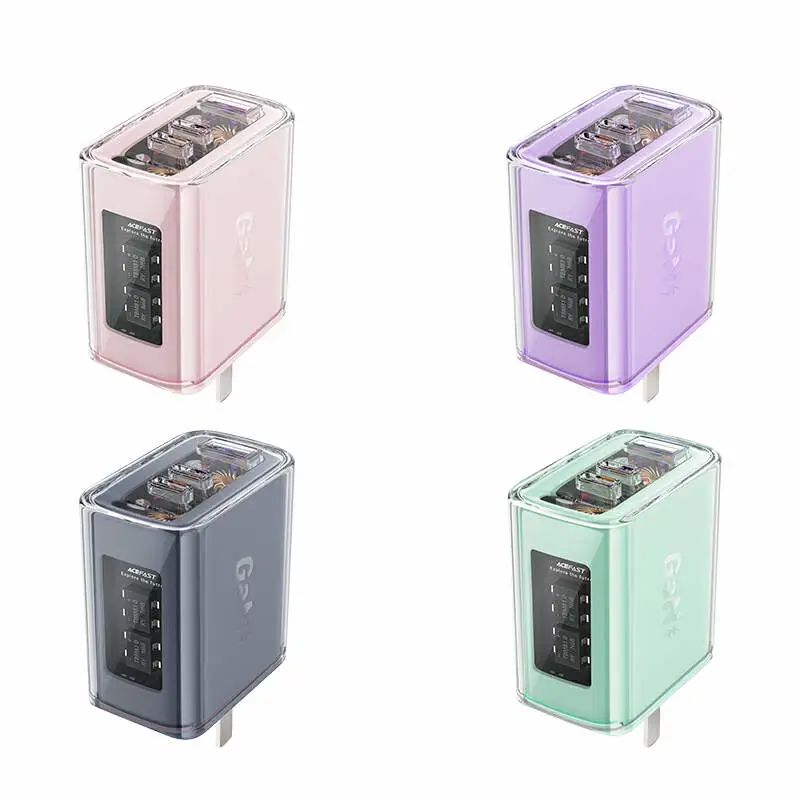

积速65W氮化镓充电器有苜蓿紫/山岚绿/樱花粉/烟雨青四种款色，不仅充电器设计精致美观，包装盒同样绚丽丰富。

正面印有ACEFAST品牌、充电器外观、名称、型号以及GaN3标志，下方印有智能分流技术、AI智能控温技术2.0两大特点。

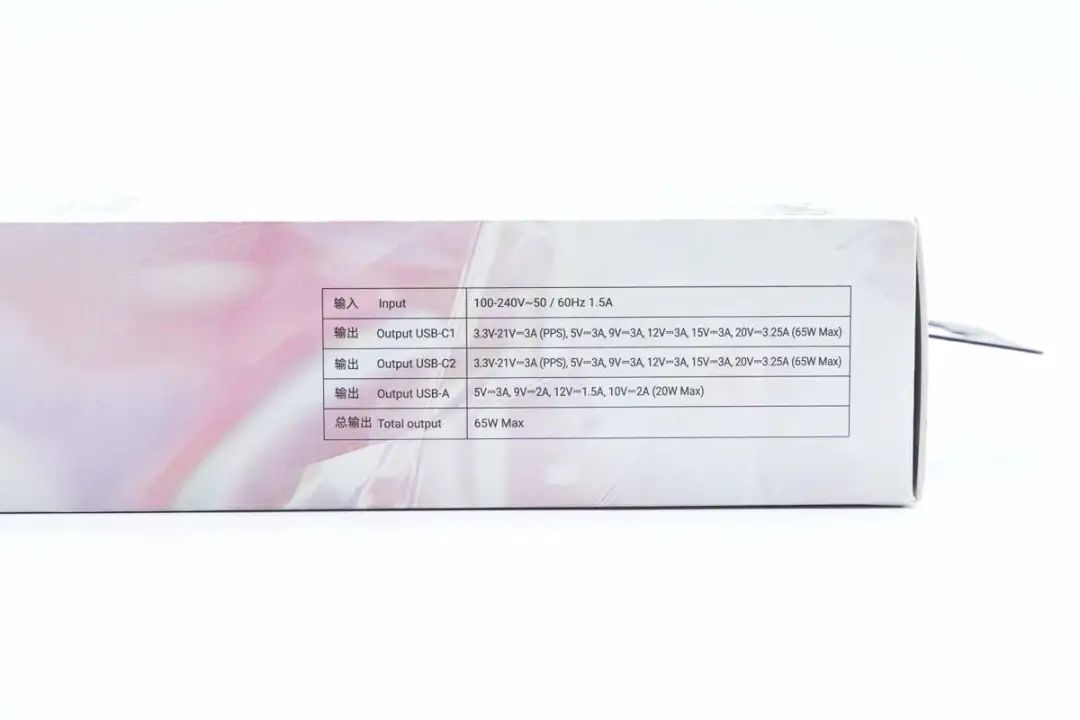

侧面印有产品输入输出参数。

另一侧印有接口兼容协议以及产品9大保护功能标志，适配手机、平板、笔电等设备。

背面印有产品接口功率配置图、卖点、参数以及商家信息。

包装内含充电器、使用说明书和积速品牌旗下产品介绍手册。

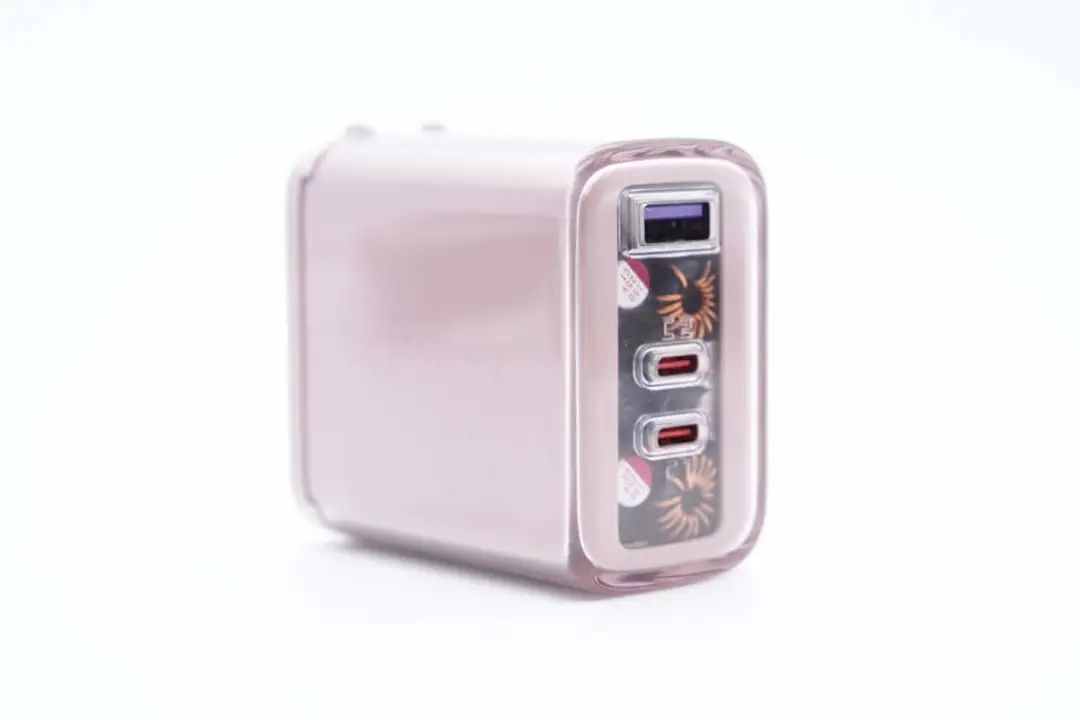

充电器采用双重外壳设计，内层粉色外壳两侧以及输出端镂空，外套透明亮面壳，整体晶莹剔透的，给人十分精致的感觉。

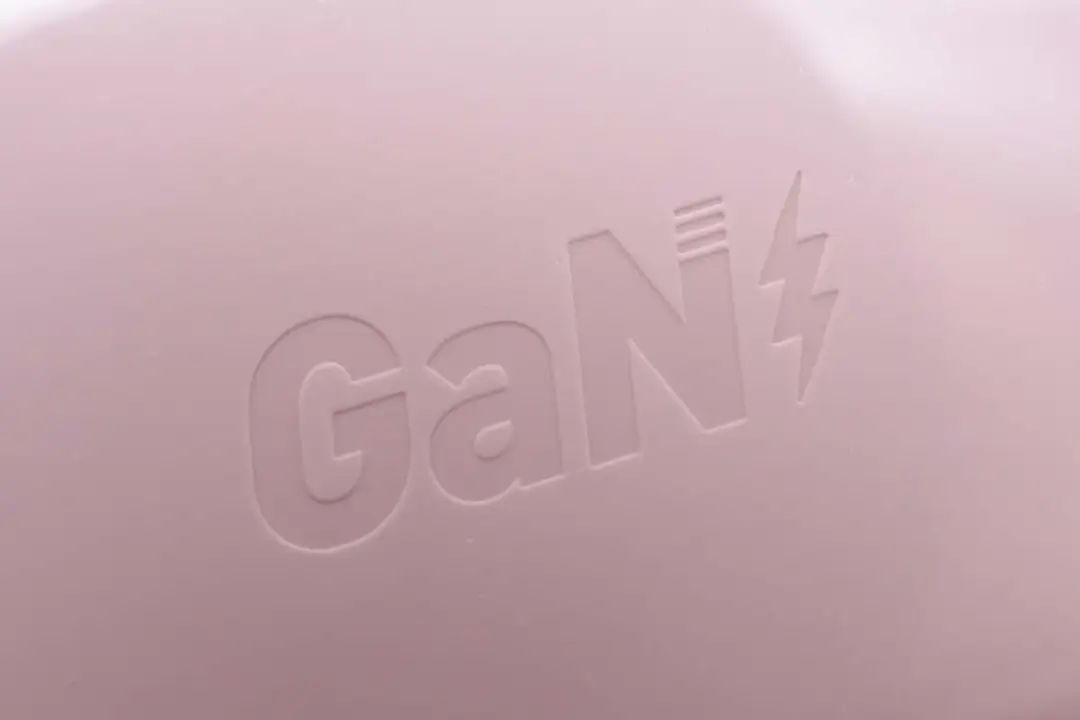

机身正面内层外壳设计有GaN和闪电logo，可以直观表明这是一款氮化镓充电器。

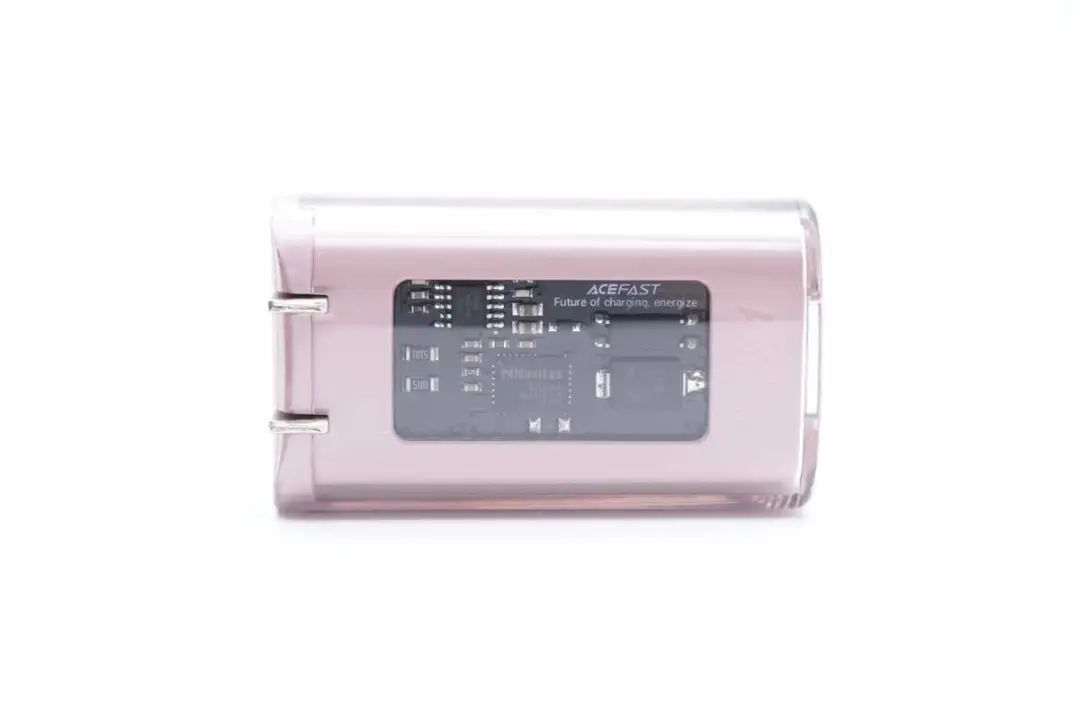

透明设计用户可以看见充电器内部芯片、电容等器件，十分硬核。机身一侧透明区域可以看到PCB板上丝印ACEFAST品牌，采用了必易微KP2202主控芯片。

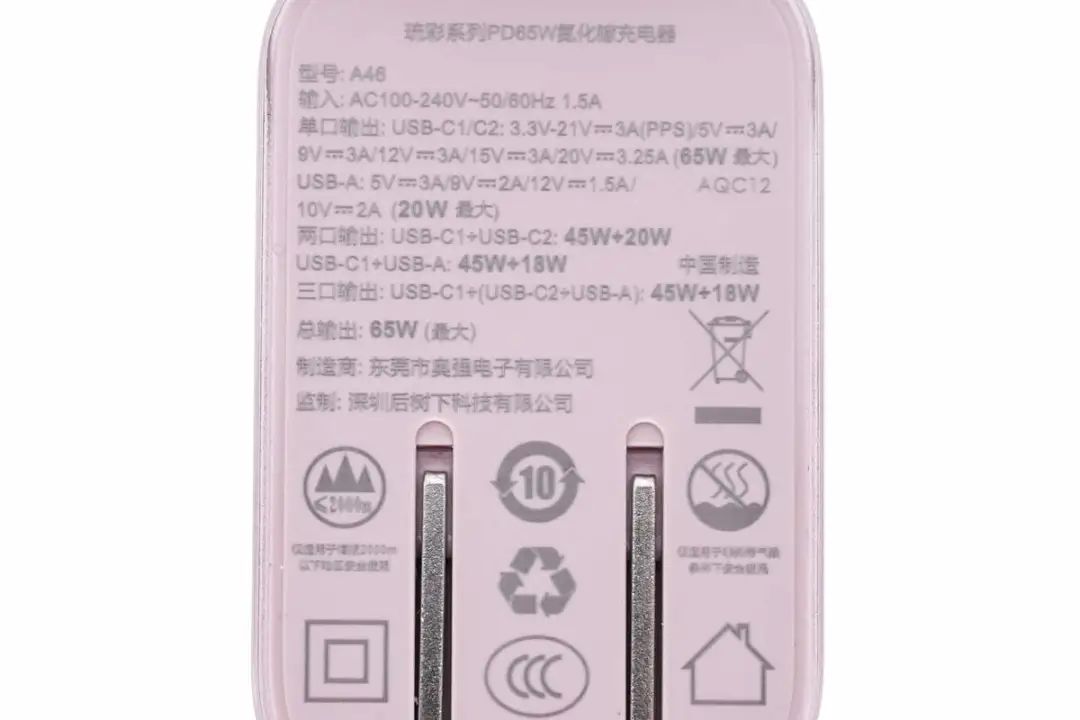

机身输入端印有产品的基本参数。

产品参数特写

型号：A46

输入：100-240V~50/60Hz 1.5A

单口输出：

USB-C1/C2：3.3-21V3A、5V3A、9V3A、12V3A、15V3A、20V3.25A

USB-A：5V3A、9V2A、12V1.5A、10V2A

双口输出：

USB-C1+USB-C2：45W+20W

USB-C1+USB-A：45W+18W

三口输出：

USB-C1+(USB-C2+USB-A)：45W+18W

总输出：65W Max

制造商：东莞市奥强电子有限公司

监制：深圳市后树下科技有限公司

产品通过了CCC、PSE、CE、FCC、RoHS等认证，客户可根据需求进行选择。

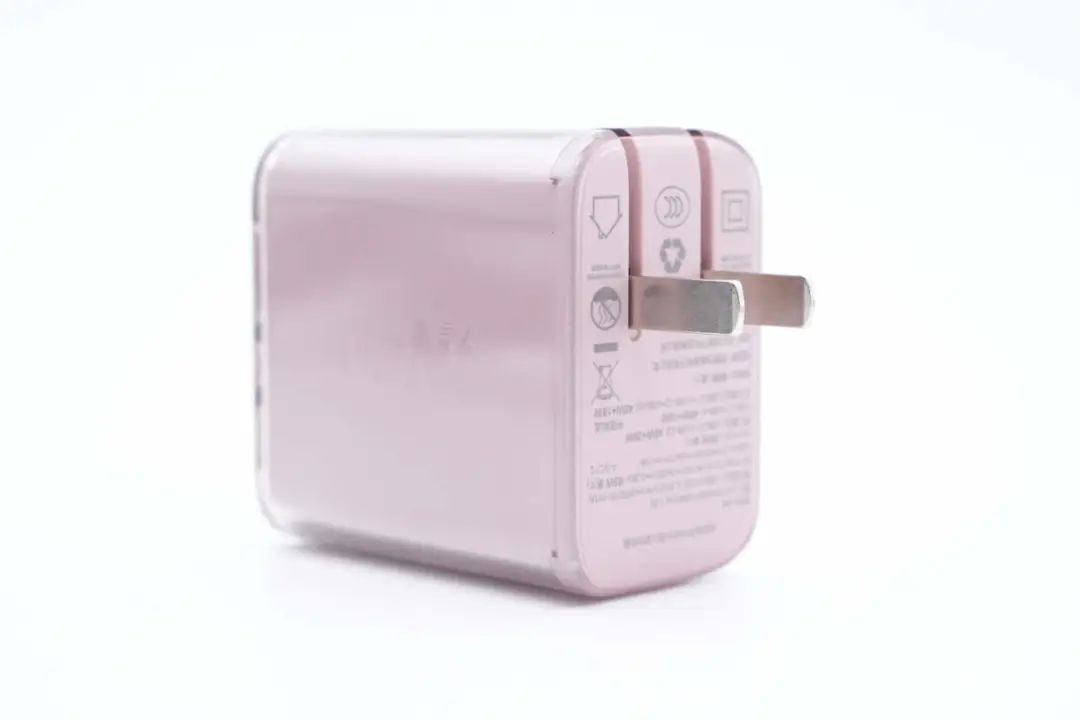

充电器配备可折叠国标插脚，收纳携带方便。

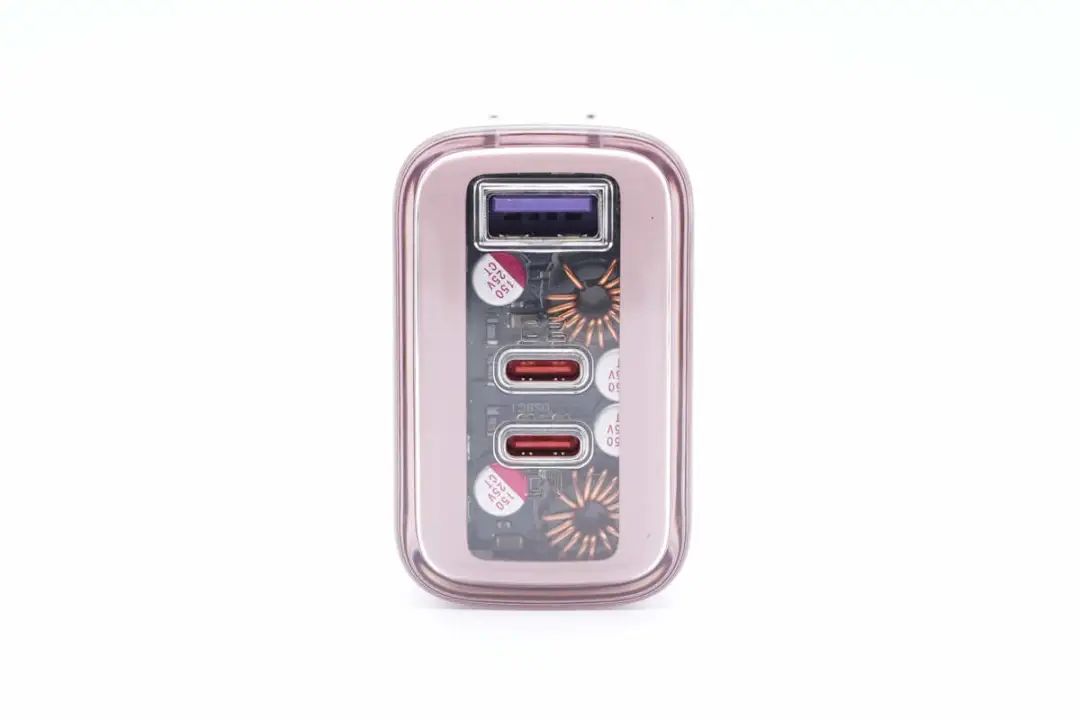

输出端配备2C1A三个USB接口，透过透明外壳可见输出端小板上的电容电感器件，外壳上标注C1和C2接口。

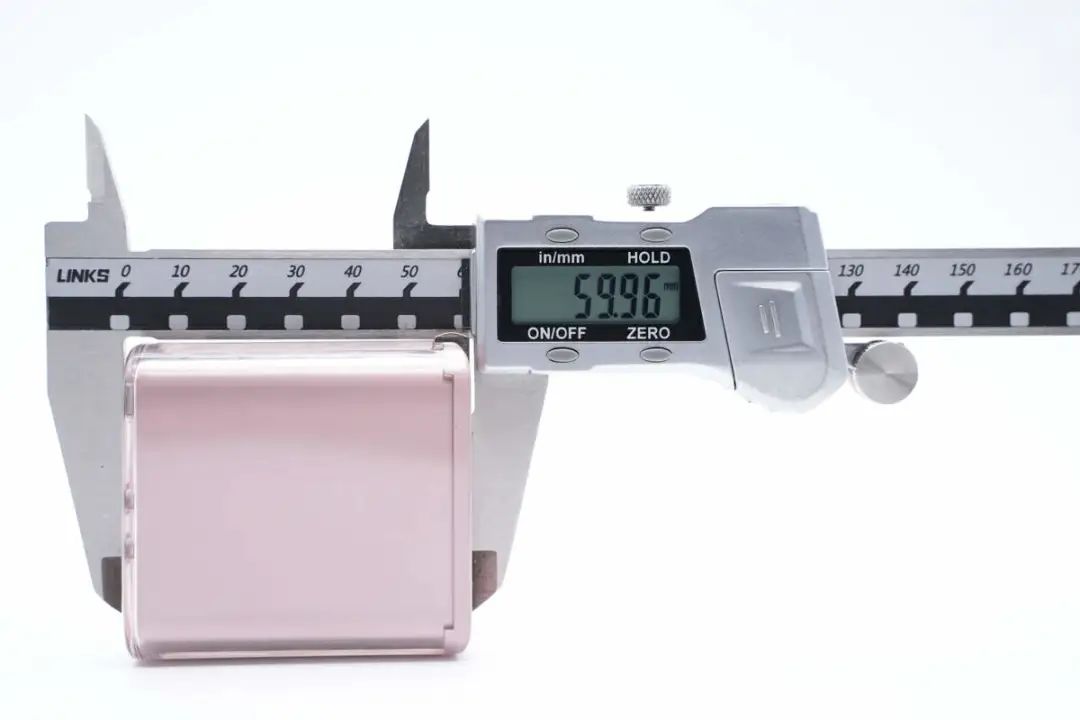

测得充电器长度约为59.96mm。

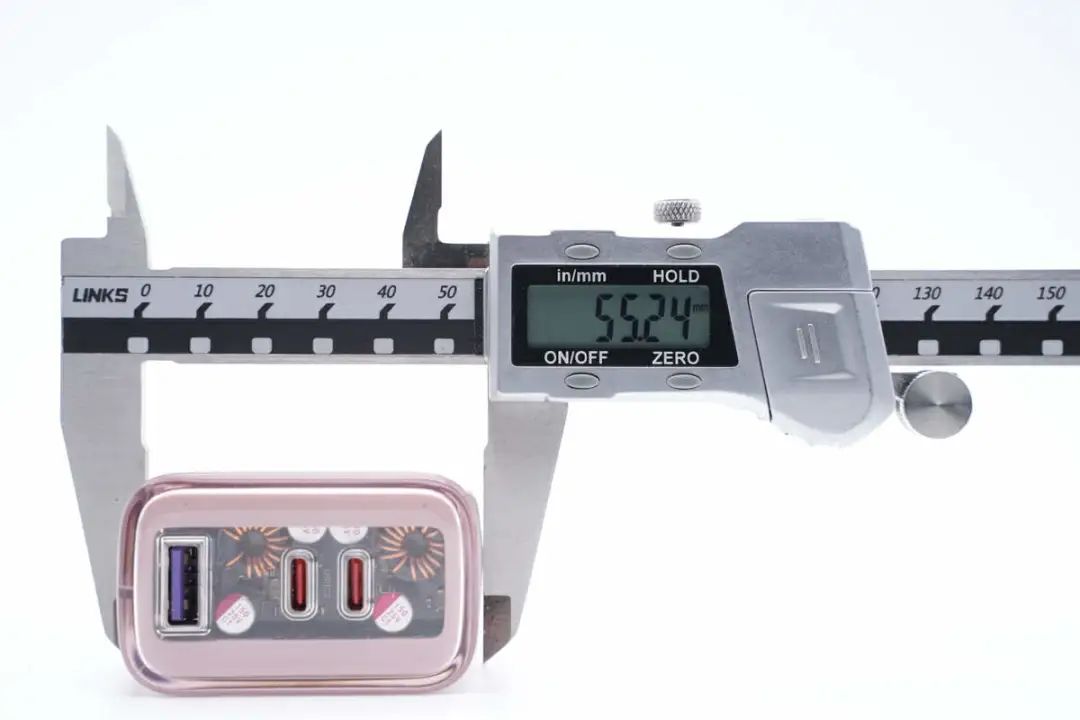

宽度约为55.24mm。

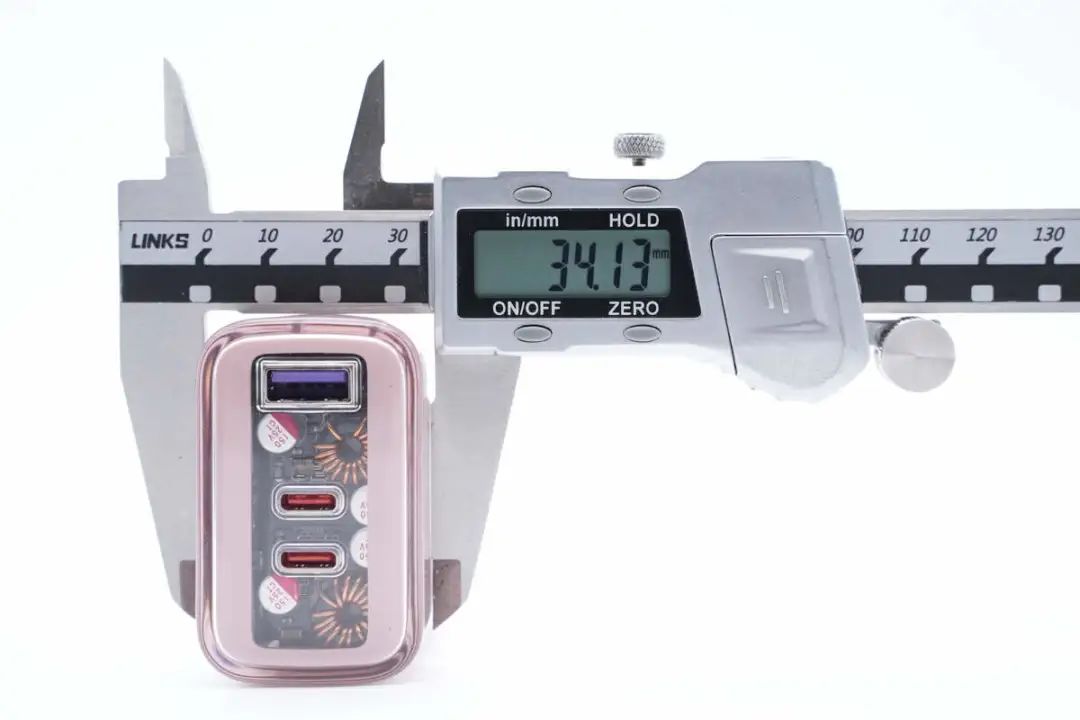

厚度约为34.13mm。

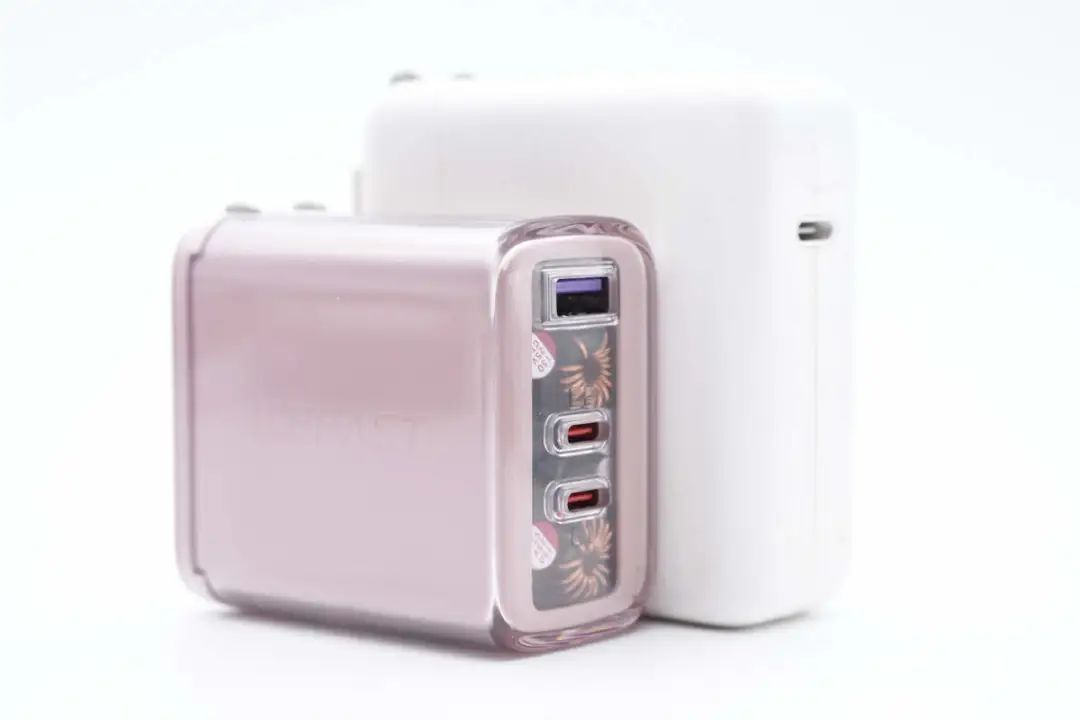

与和苹果61W充电器大小直观对比，这款充电器要小很多。

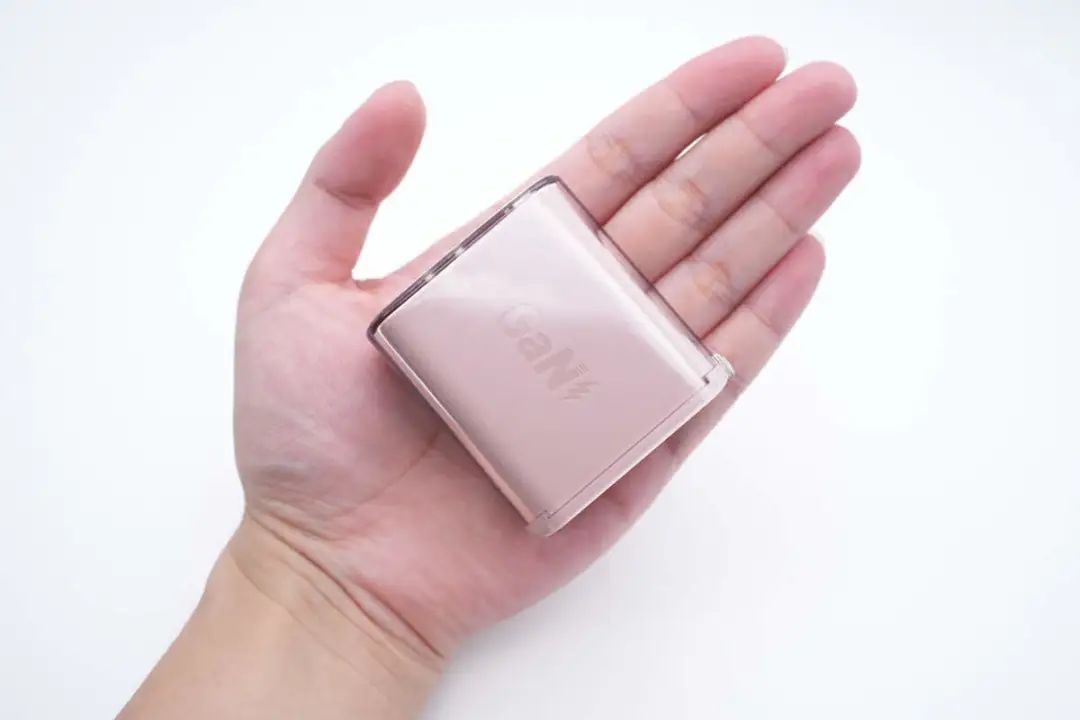

放在手掌对照，充电器大小约与成年男子掌心差不多，较为小巧。

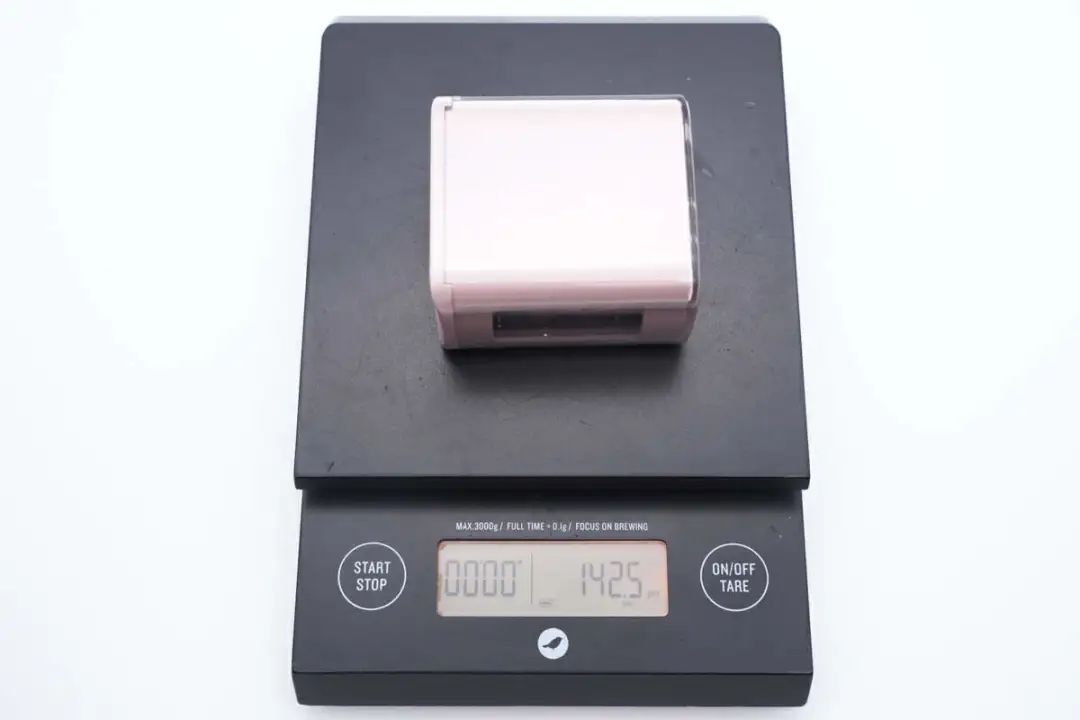

测得重量约为143g。

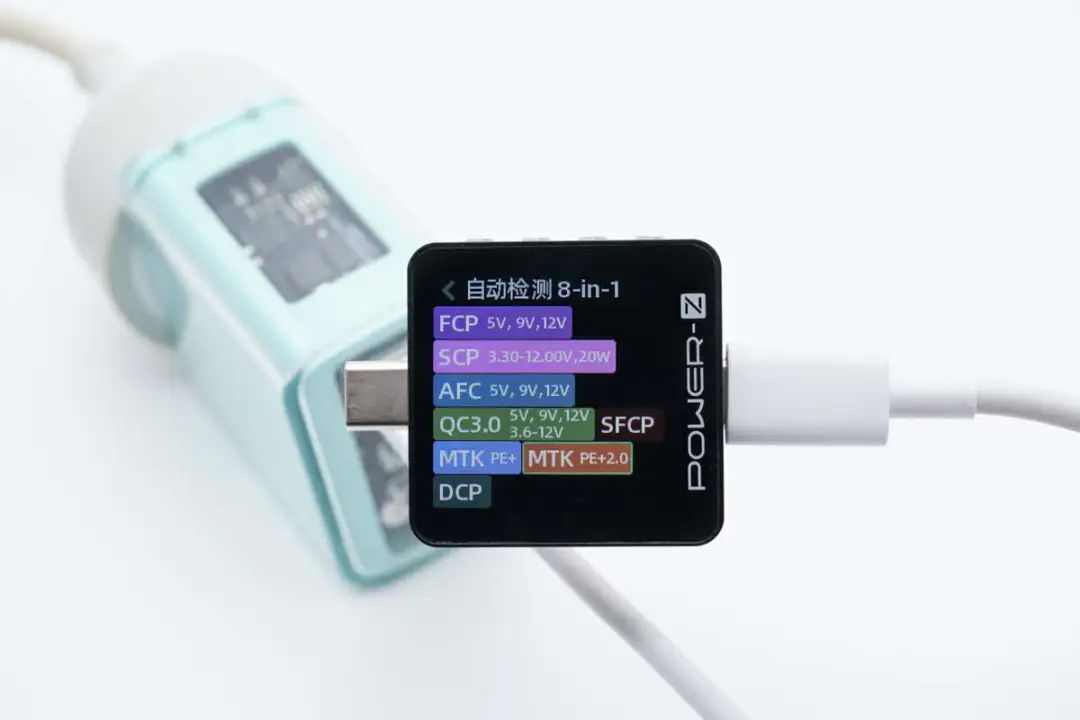

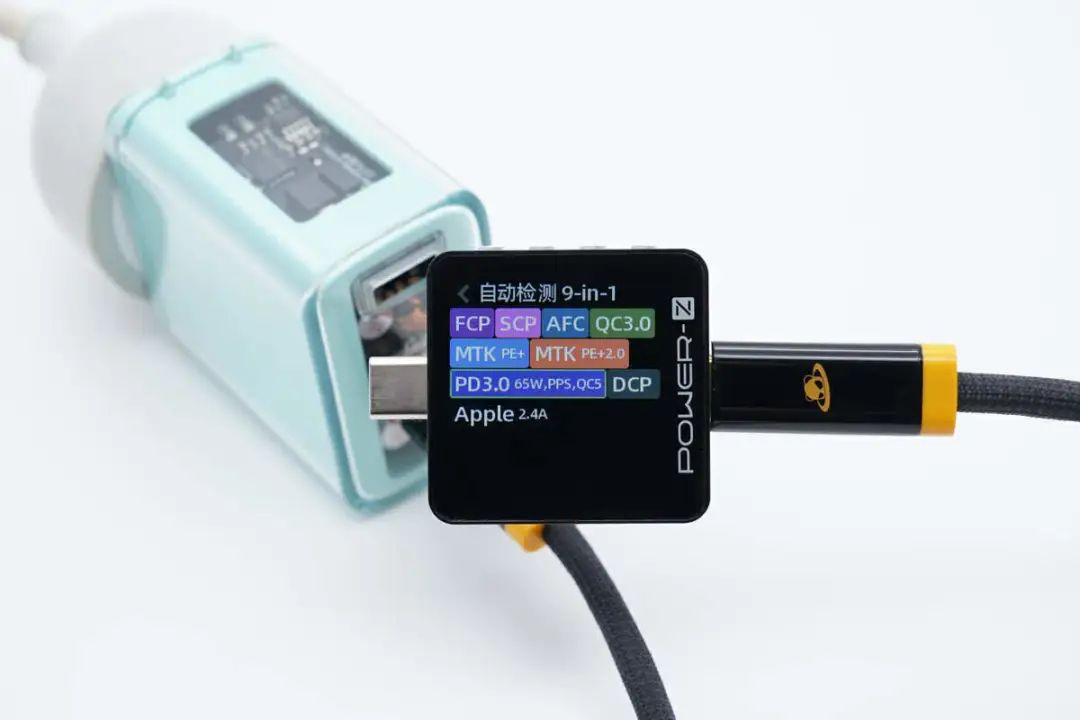

使用ChargerLAB POWER-Z KM003C读取USB-C1接口的快充协议，实测支持FCP、SCP、AFC、QC3.0/5、PE2.0、PD3.0、PPS、Apple2.4A等快充协议。

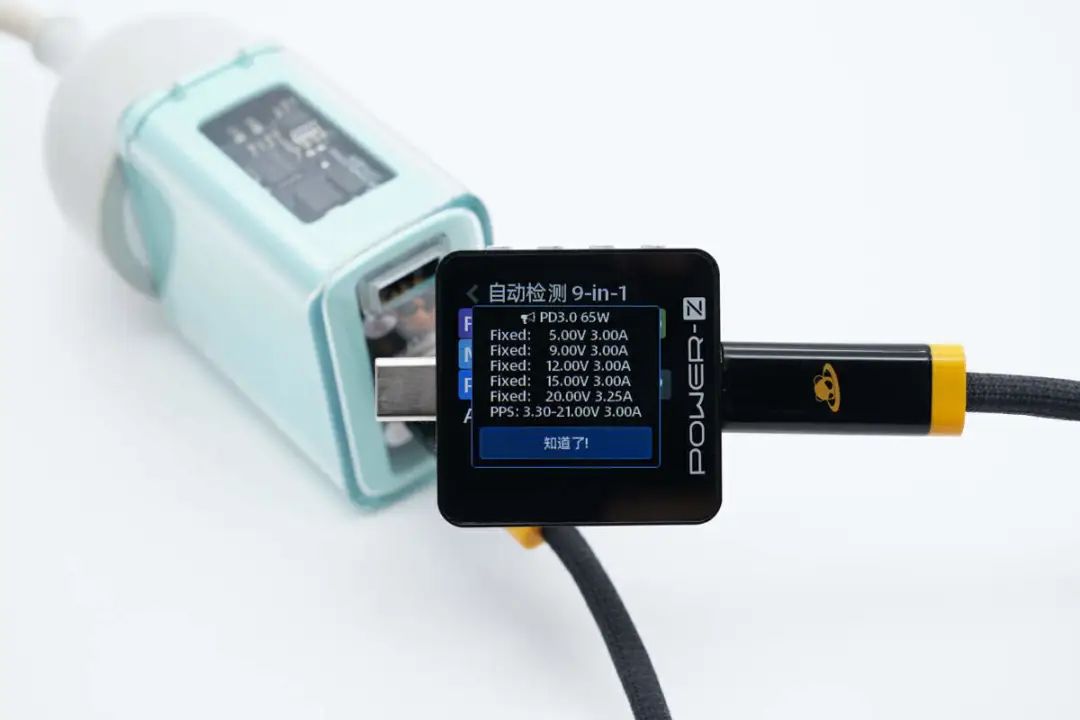

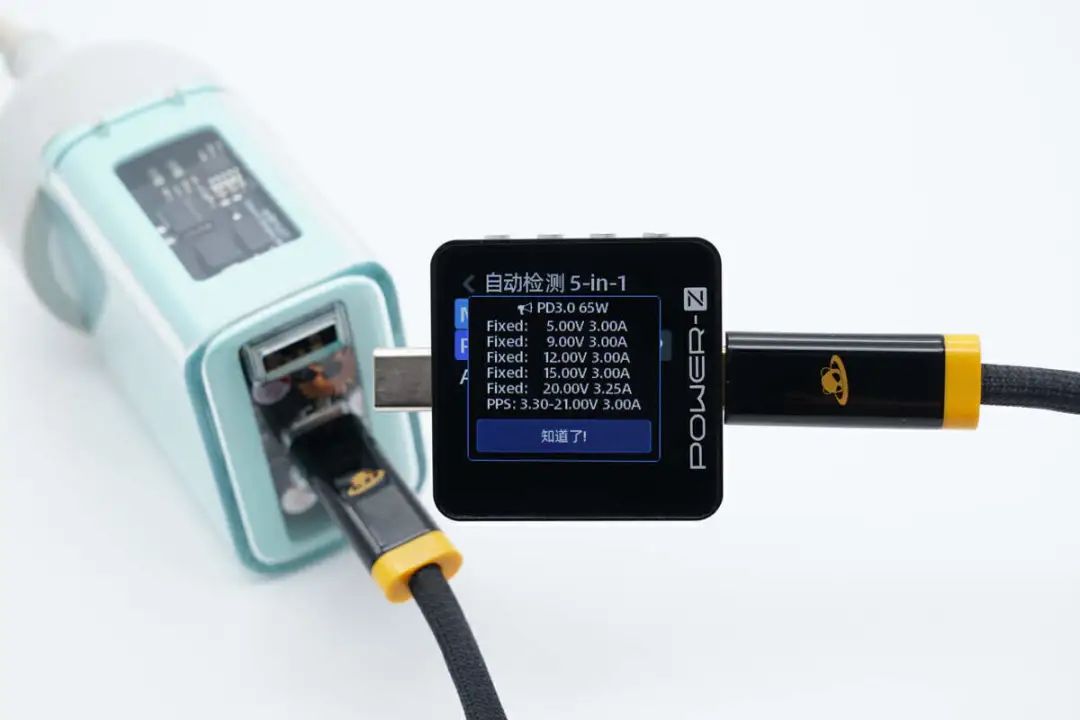

读取USB-C1接口的PDO报文，支持5V3A、9V3A、12V3A、15V3A、20V3.25A五个固定输出档位，额外还支持3.3-21V3A一组PPS快充。

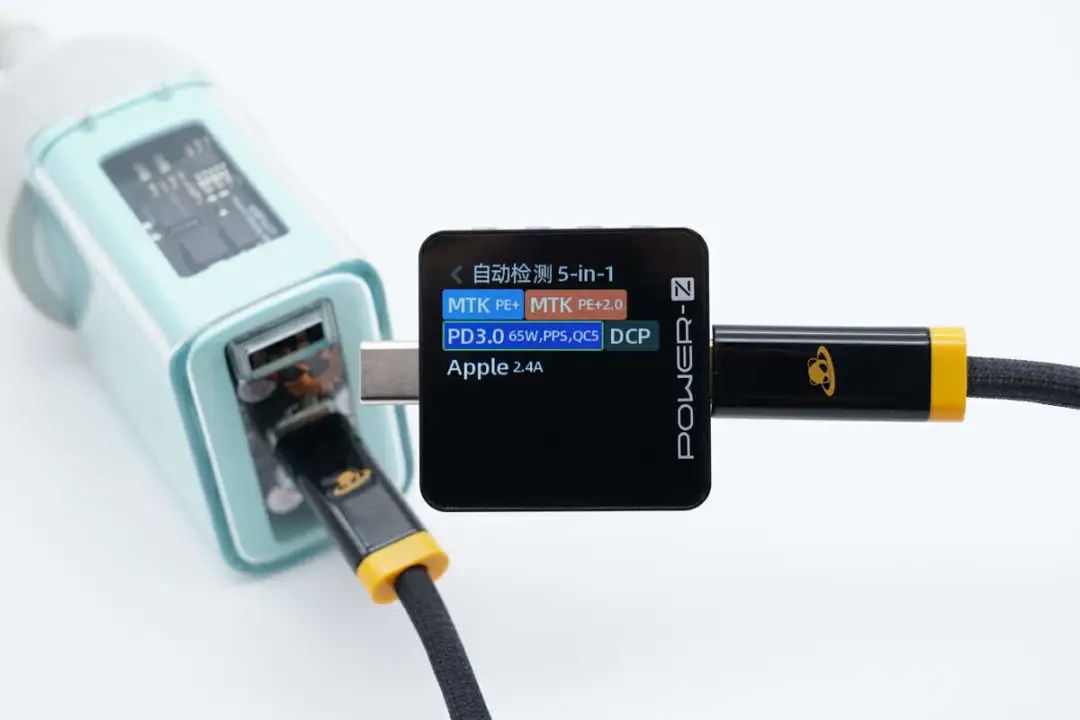

读取USB-C2接口的快充协议，实测支持PE2.0、PD3.0、PPS、QC5、DCP、Apple2.4A等充电协议。

读取USB-C2接口的PDO报文，支持5V3A、9V3A、12V3A、15V3A、20V3.25A五个固定输出档位，额外还支持3.3-21V3A一组PPS快充。

实测USB-A支持FCP、SCP、AFC、QC3.0、SFCP、PE2.0、DCP等充电协议。

积速65W氮化镓充电器拆解

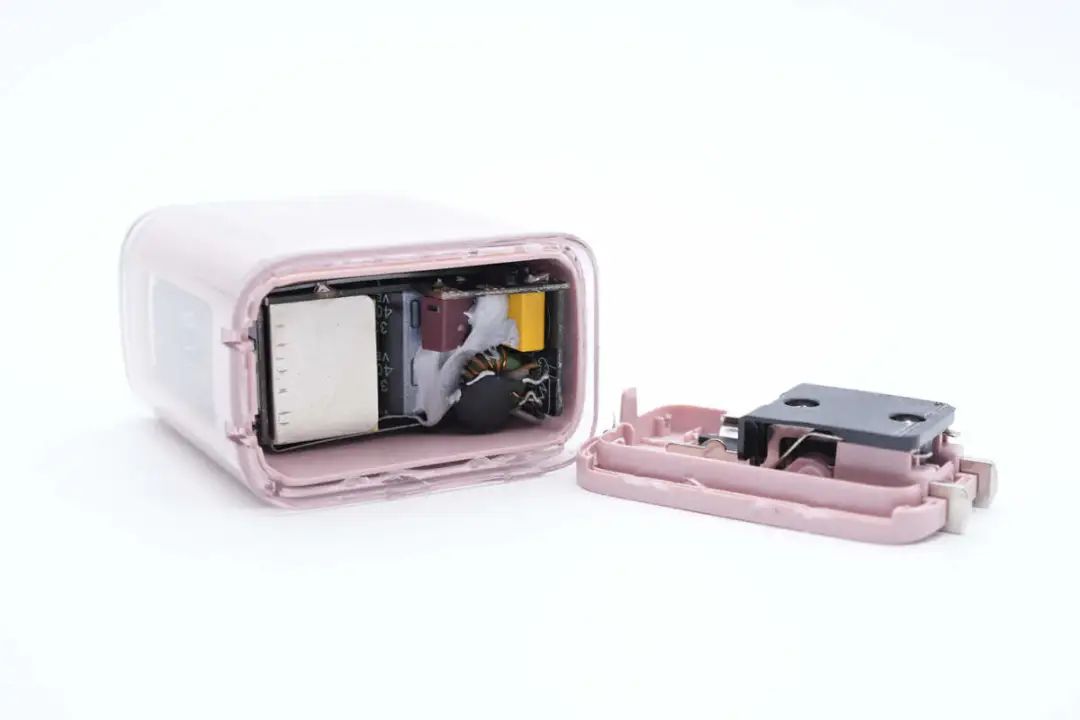

将输入端外壳拆开，折叠插脚通过黑色塑料板以及螺丝固定。

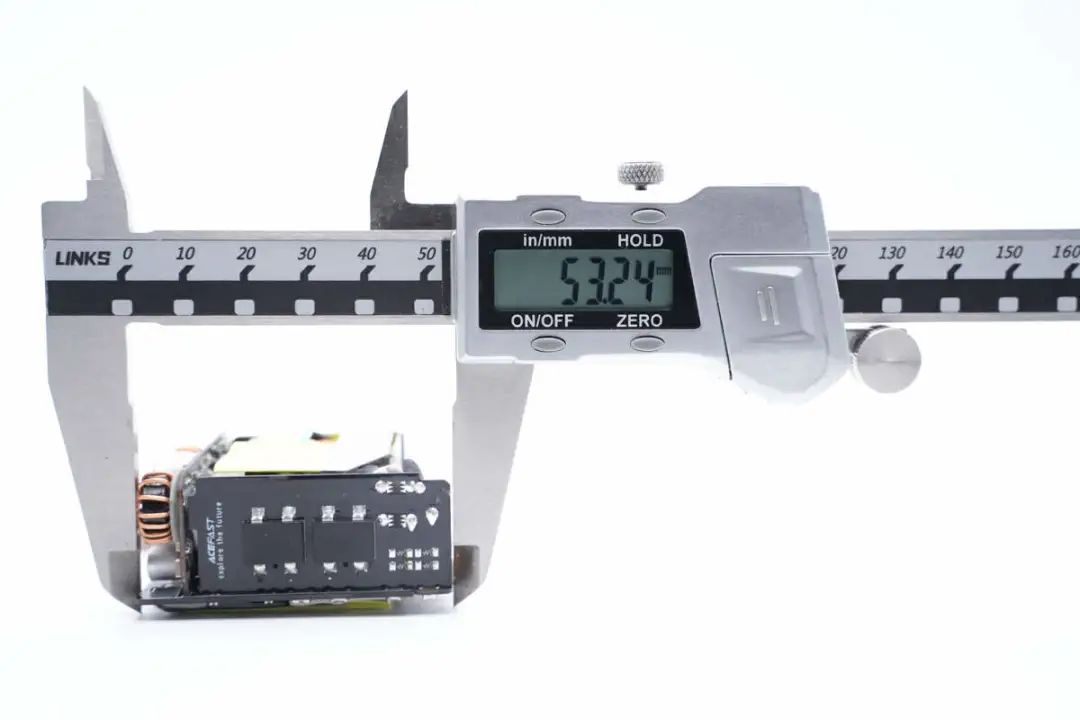

测得PCBA模块长度为53.24mm。

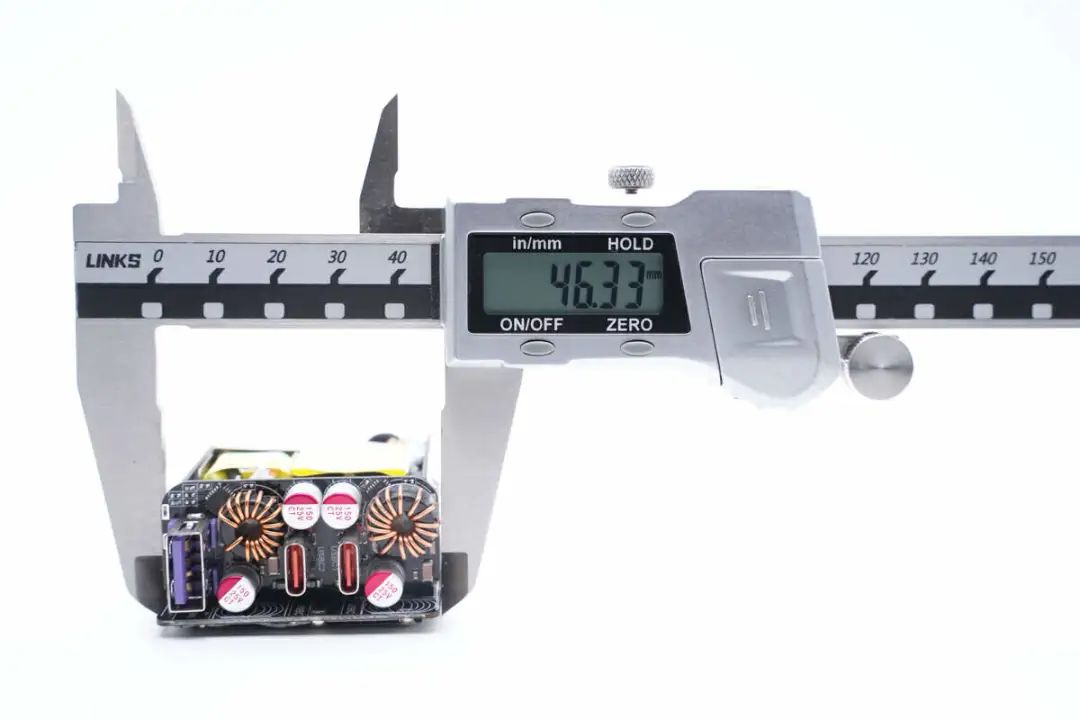

宽度为46.33mm。

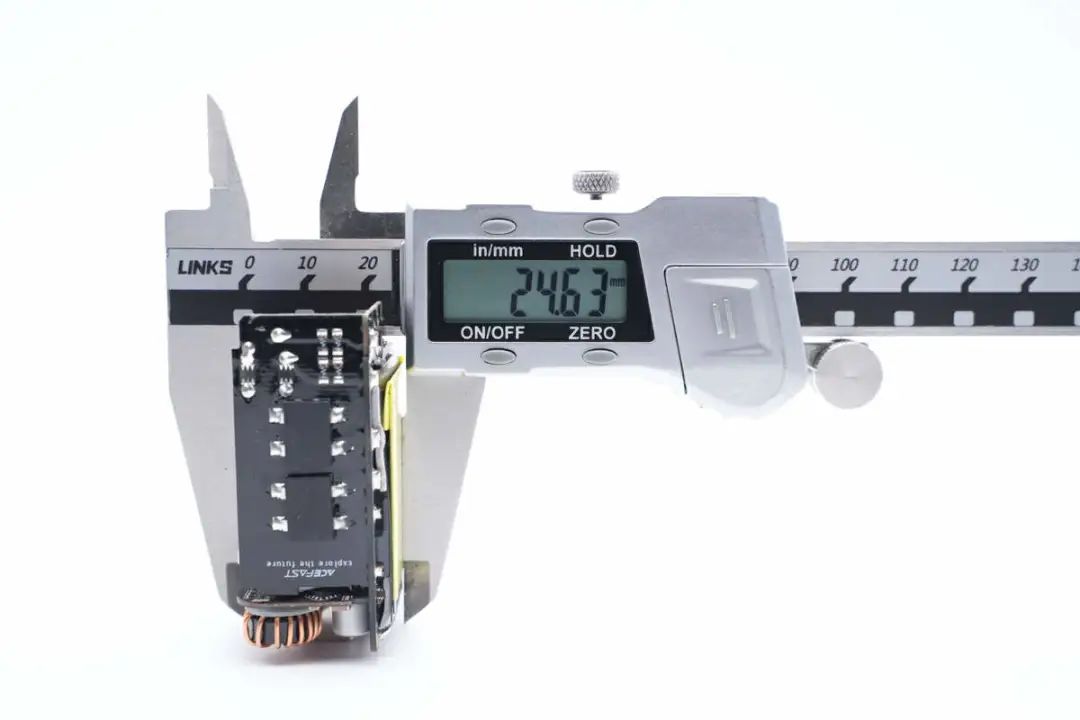

厚度为24.63mm。

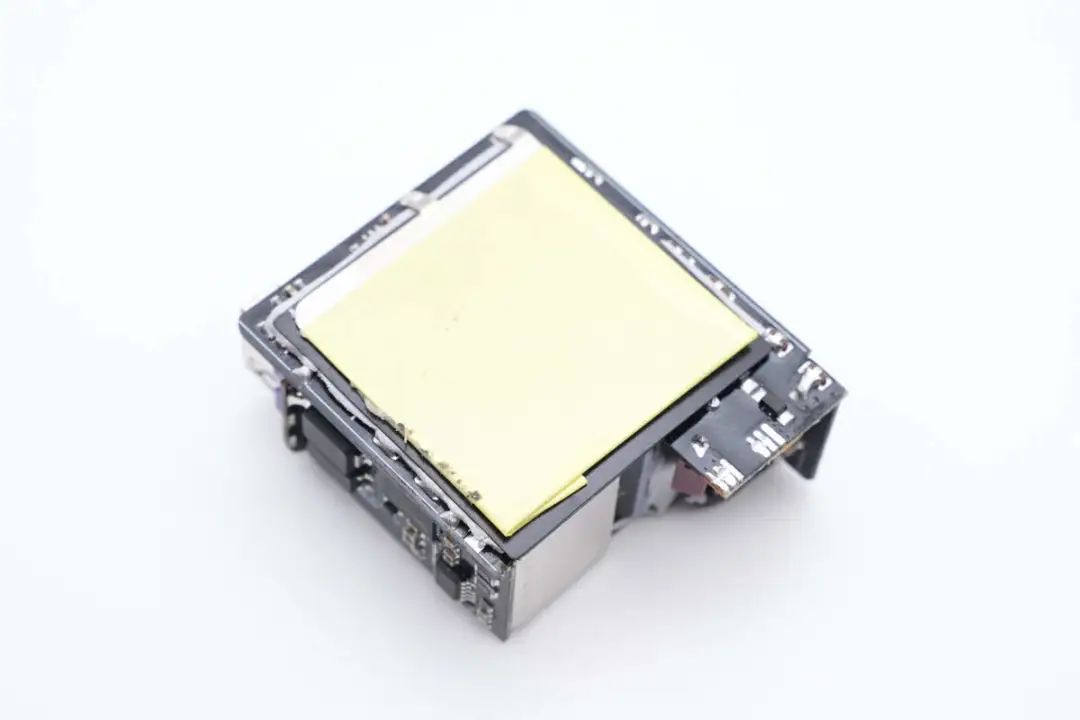

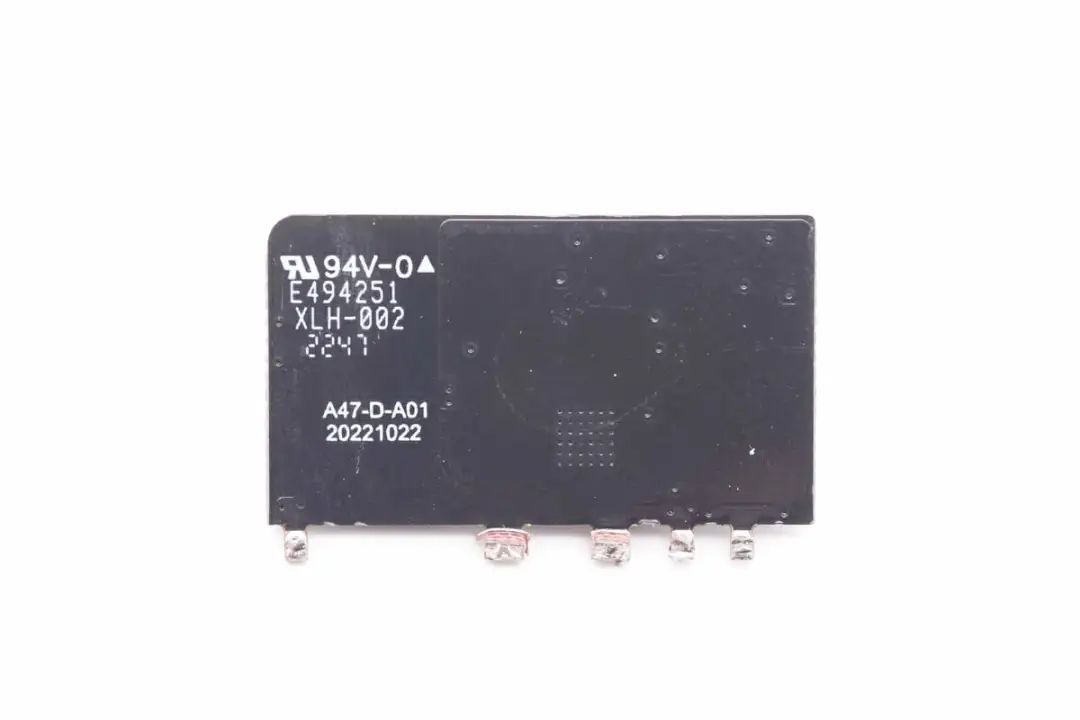

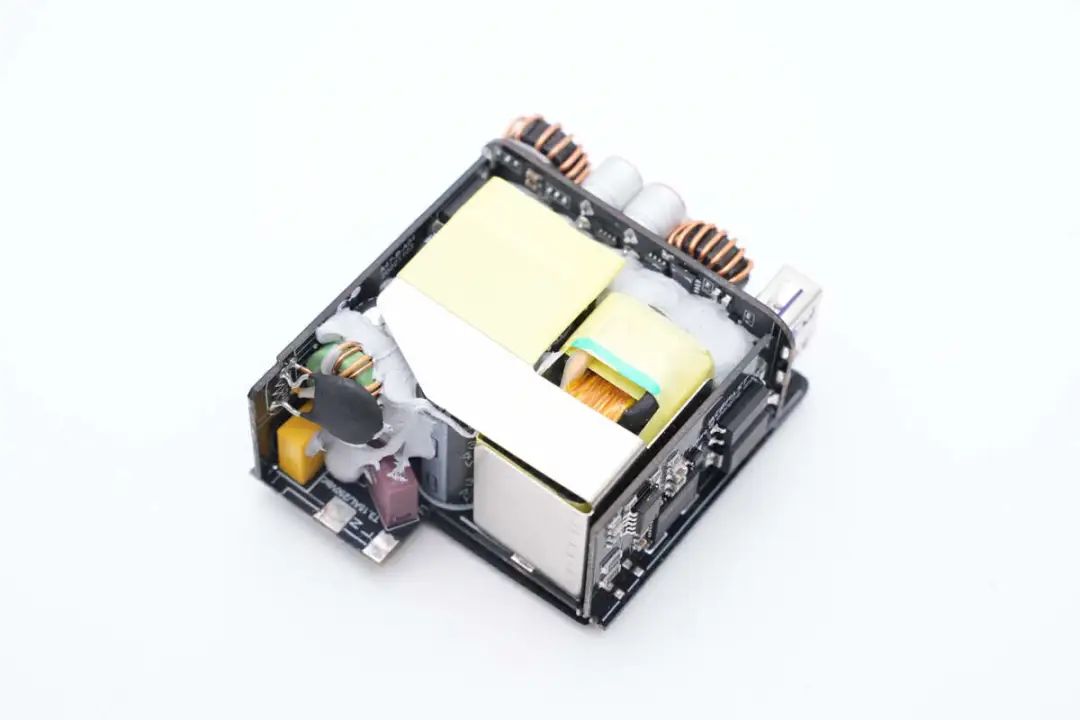

PCBA模块两侧以及输出端均设有小板，电容区域顶部、变压器前端以及侧面覆盖一体式散热片，输出小板与变压器间的空隙打胶处理。

主板背面覆盖麦拉片以及散热片，散热片包裹绝缘胶带。

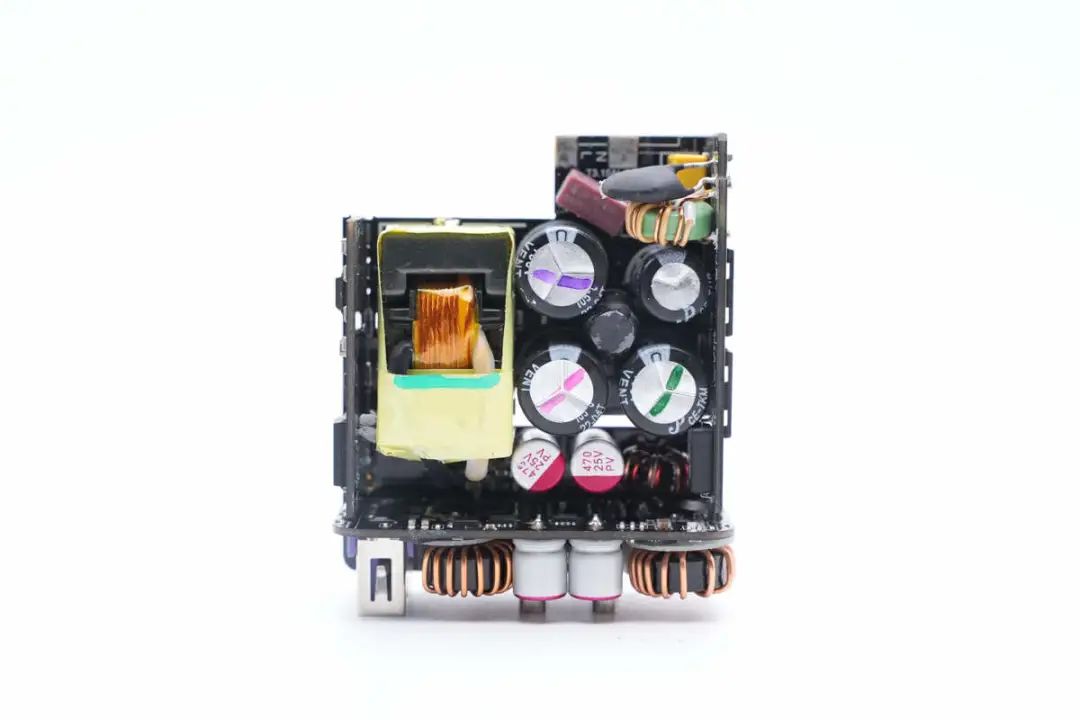

拆掉PCBA模块表面覆盖的散热片，清理干净导热胶，主板上设有四颗高压滤波电解电容、差模电感、变压器、两颗输出滤波固态电容以及降压电感。

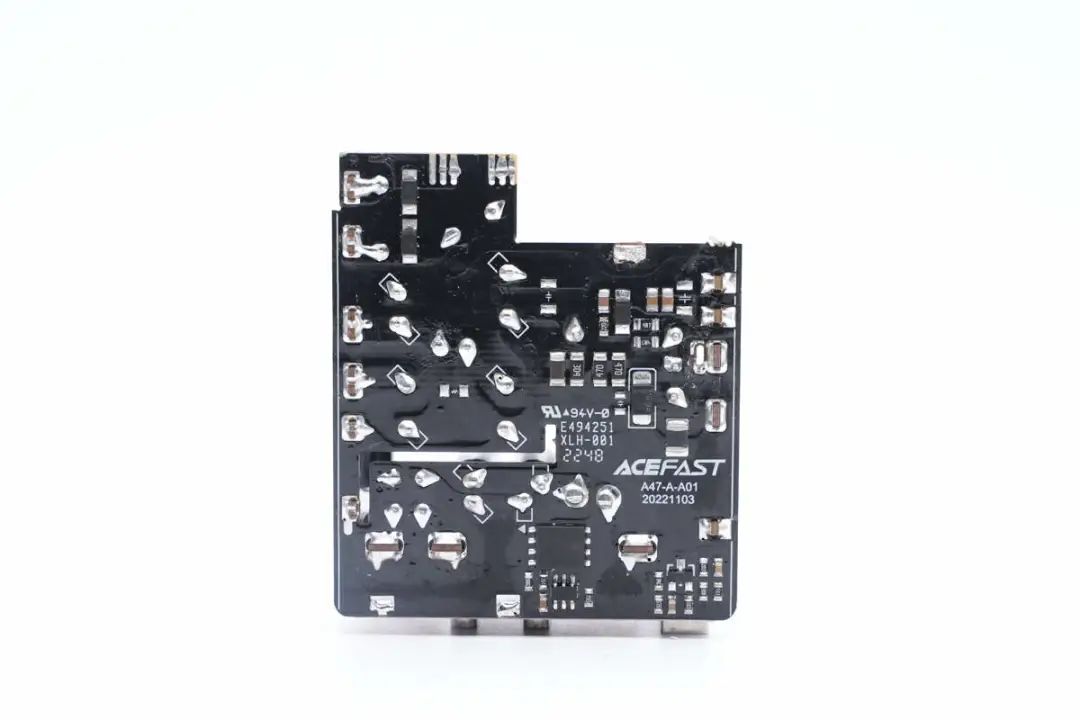

由于正面设置了三块小板，可以看到主板背面相当简洁，只有同步整流控制器和同步整流管。

通过观察发现，积速65W氮化镓充电器采用高频QR反激开关电源架构，同步整流固定电压输出。输出使用两路二次降压独立输出，实现三口快充输出以及多口功率自动分配。下面我们从输入端开始了解各器件的信息。

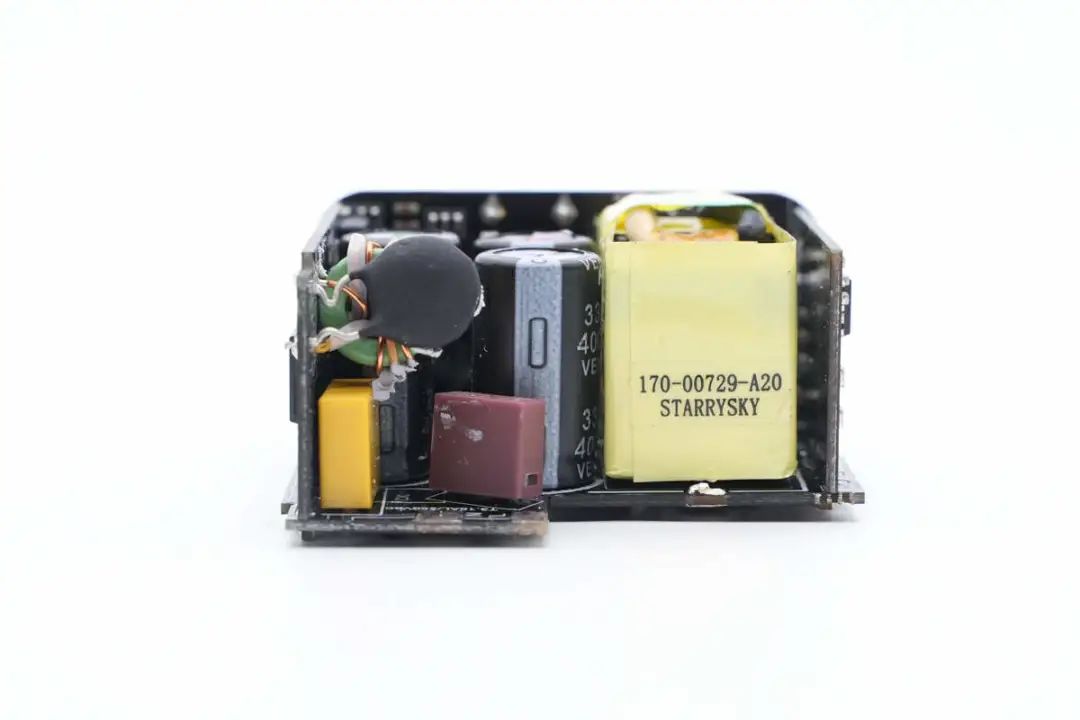

PCBA模块前端一览，主板上还有延时保险丝以及安规X2电容。

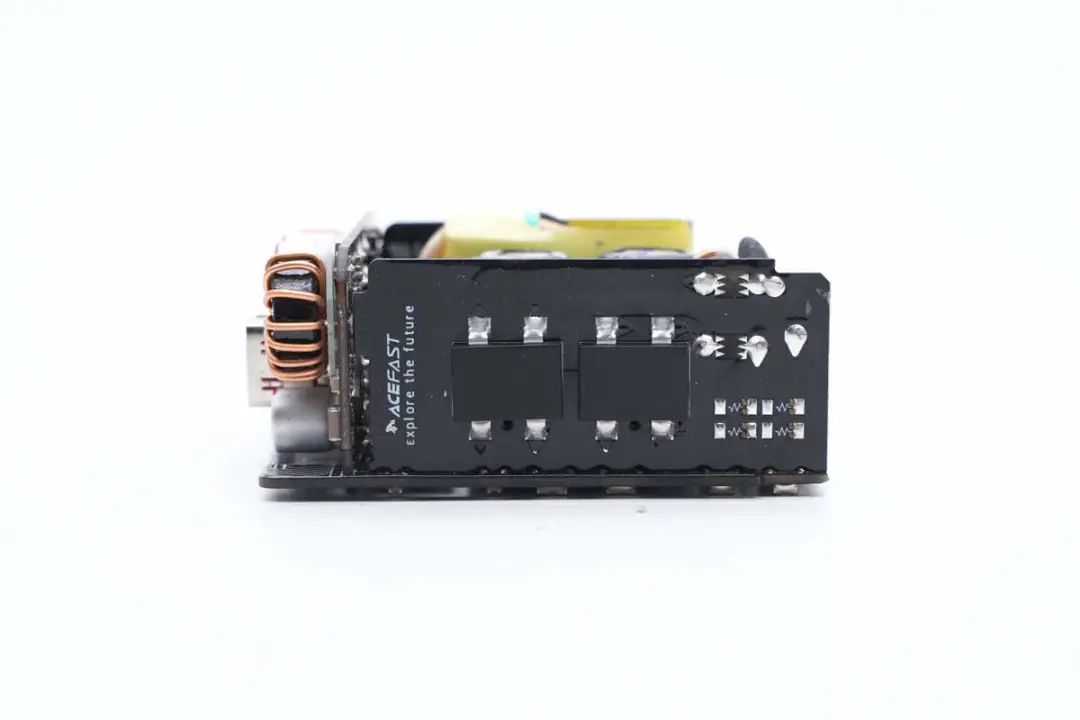

侧边小板背面设有两颗整流桥。

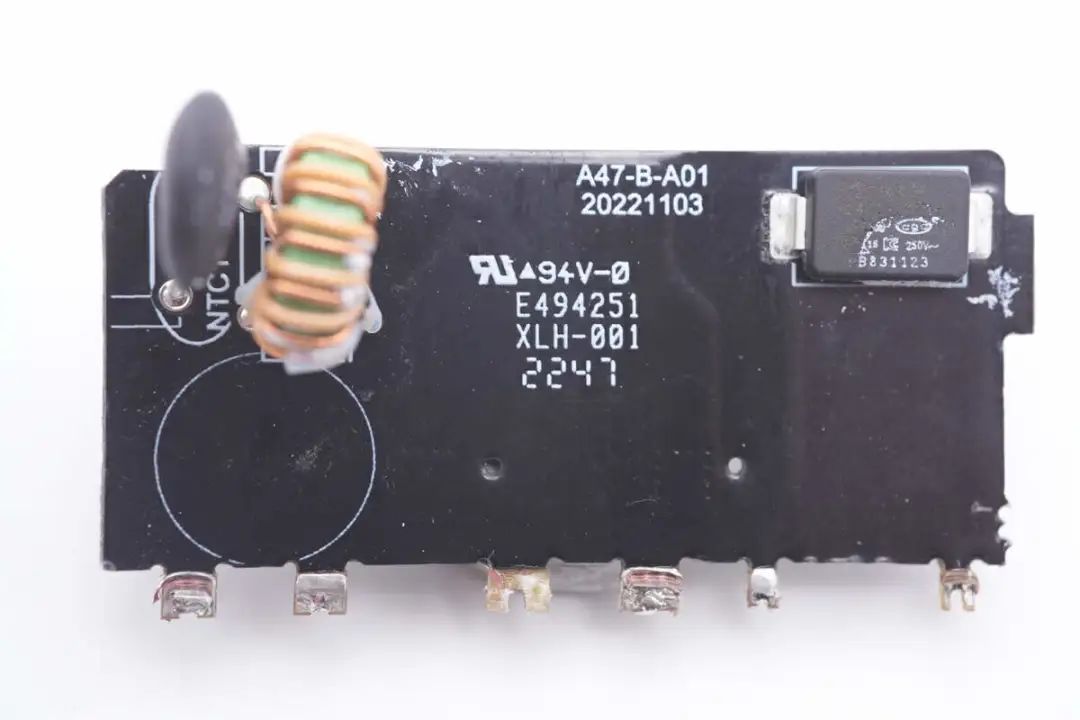

将小板拆下，正面设有NTC热敏电阻、共模电感以及贴片Y电容。

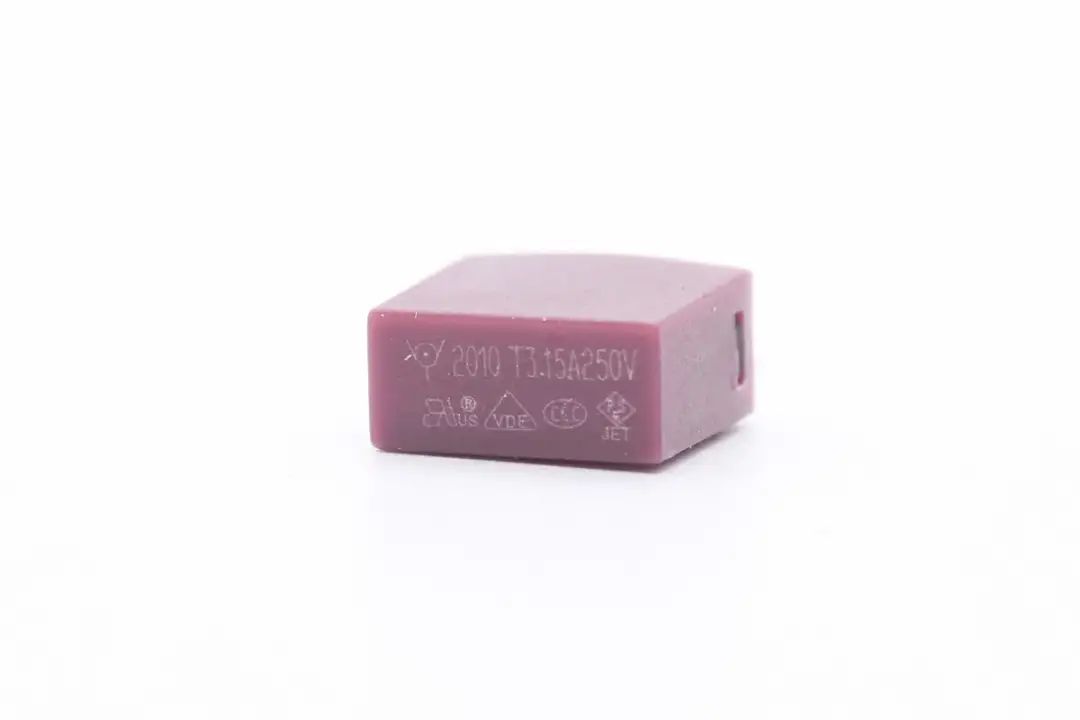

延时保险丝来自华德，规格为3.15A 250V。

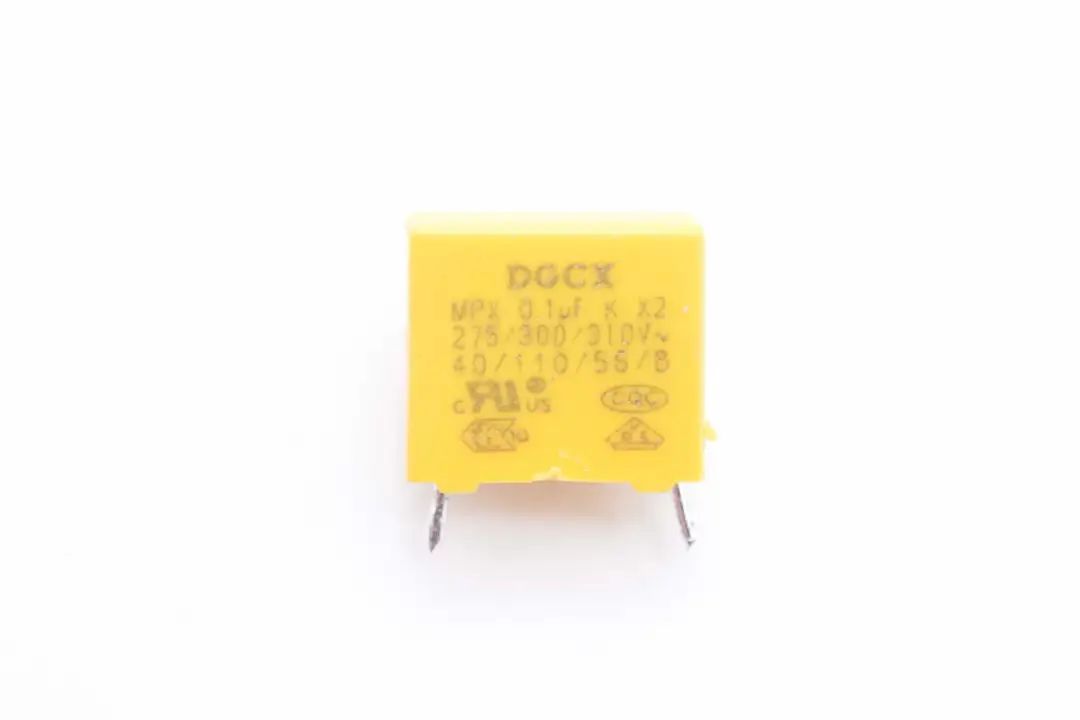

安规X电容来自东莞成希，容量0.1μF。

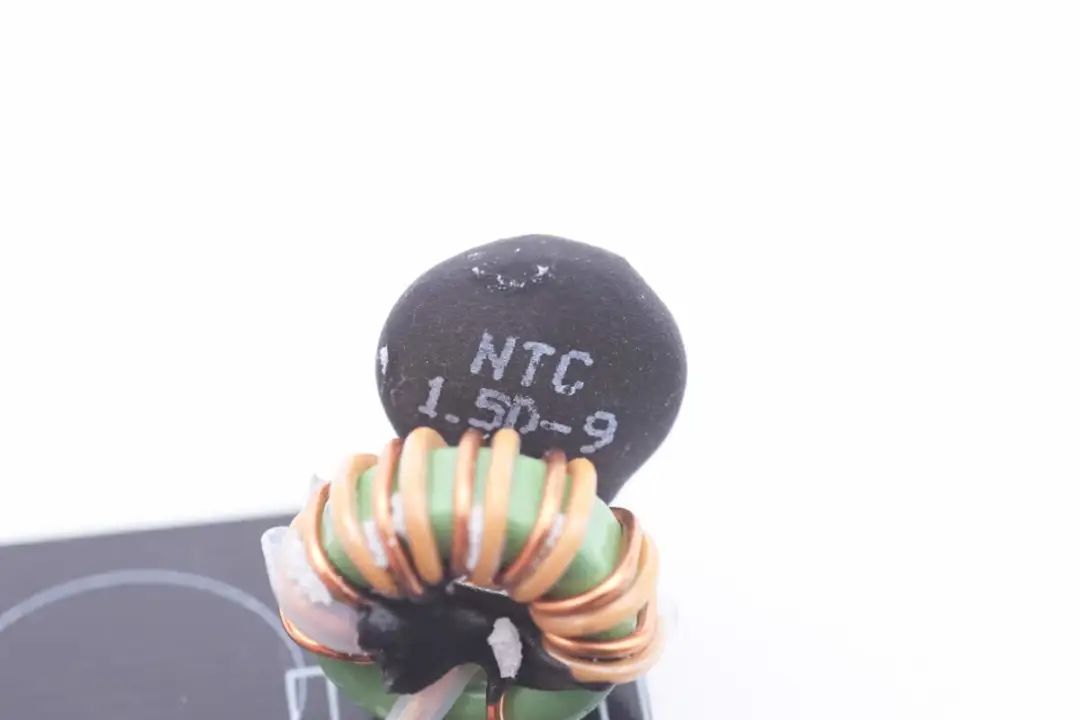

NTC热敏电阻特写，用于抑制上电浪涌电流。

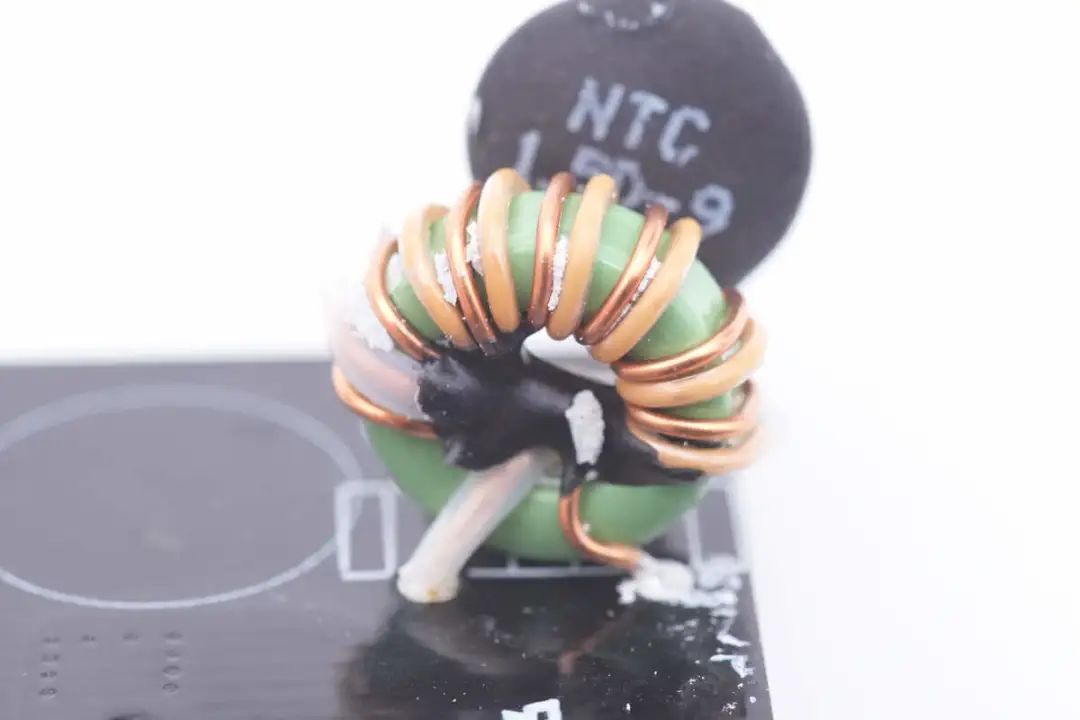

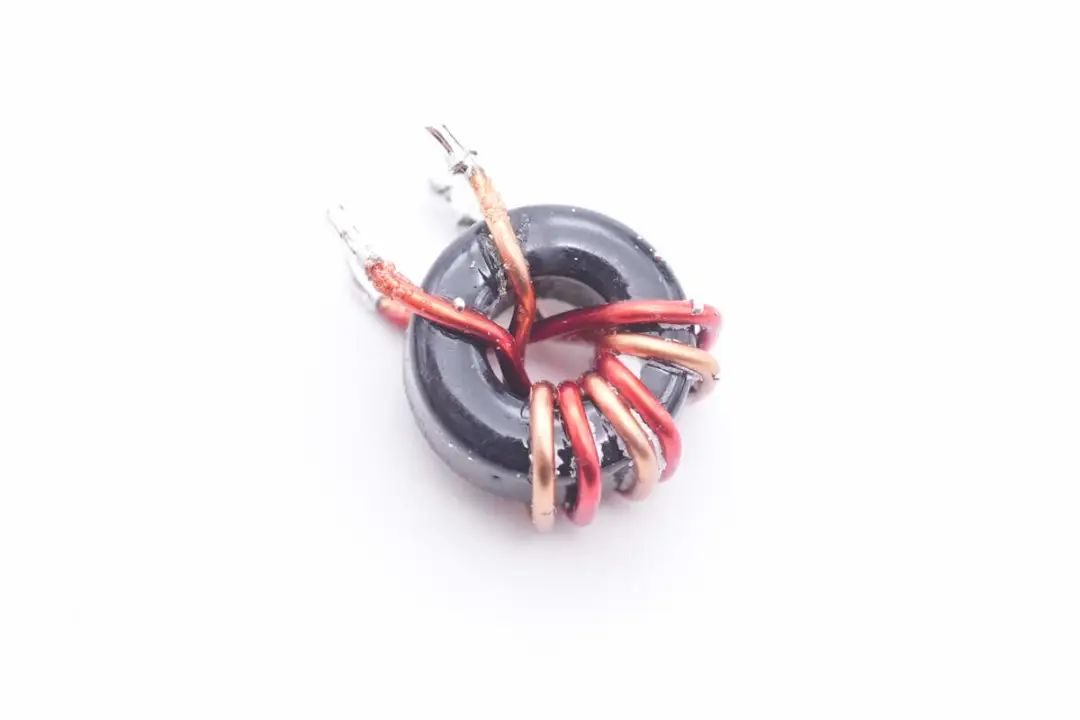

共模电感双线绕制，用于滤除EMI干扰。

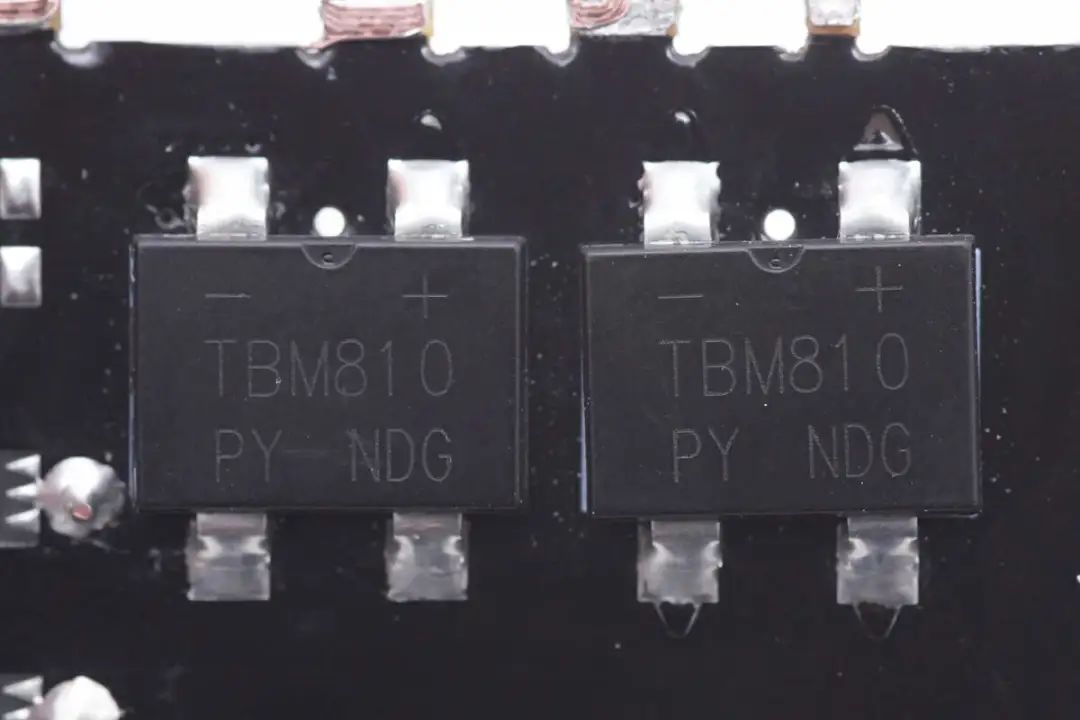

整流桥来自平伟，型号TBM810，是一颗8A的整流桥，耐压1000V。这里采用两颗以均摊发热。

工字电感外套绝缘管。

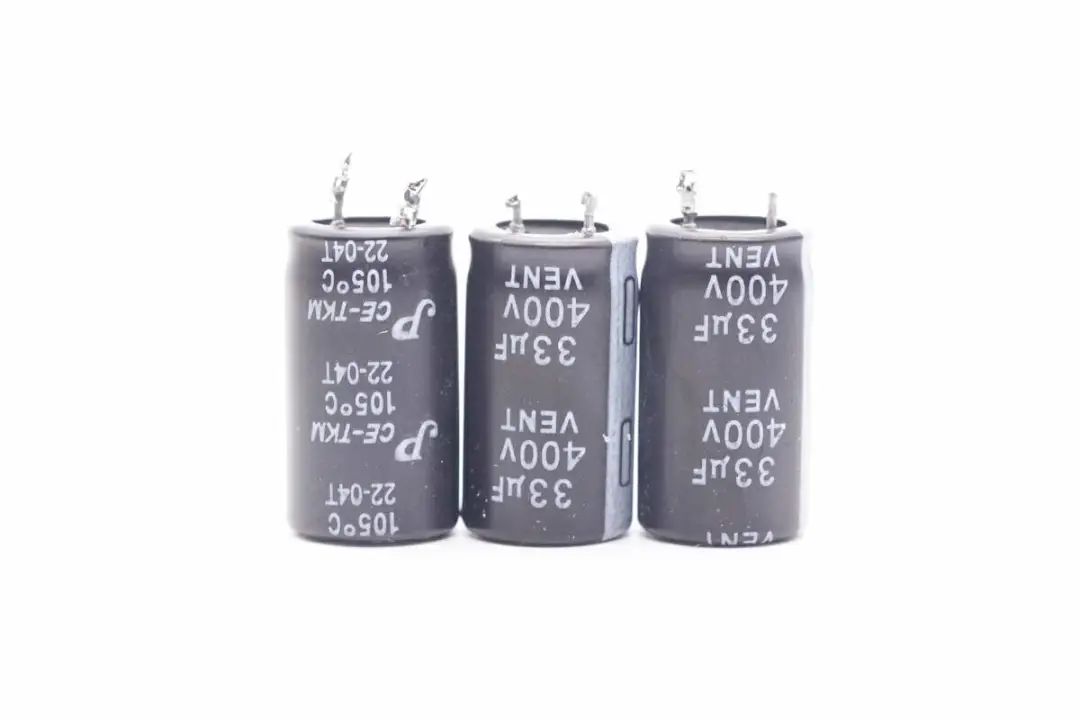

四颗高压滤波电解电容为同一品牌，三颗规格为400V 33μF。

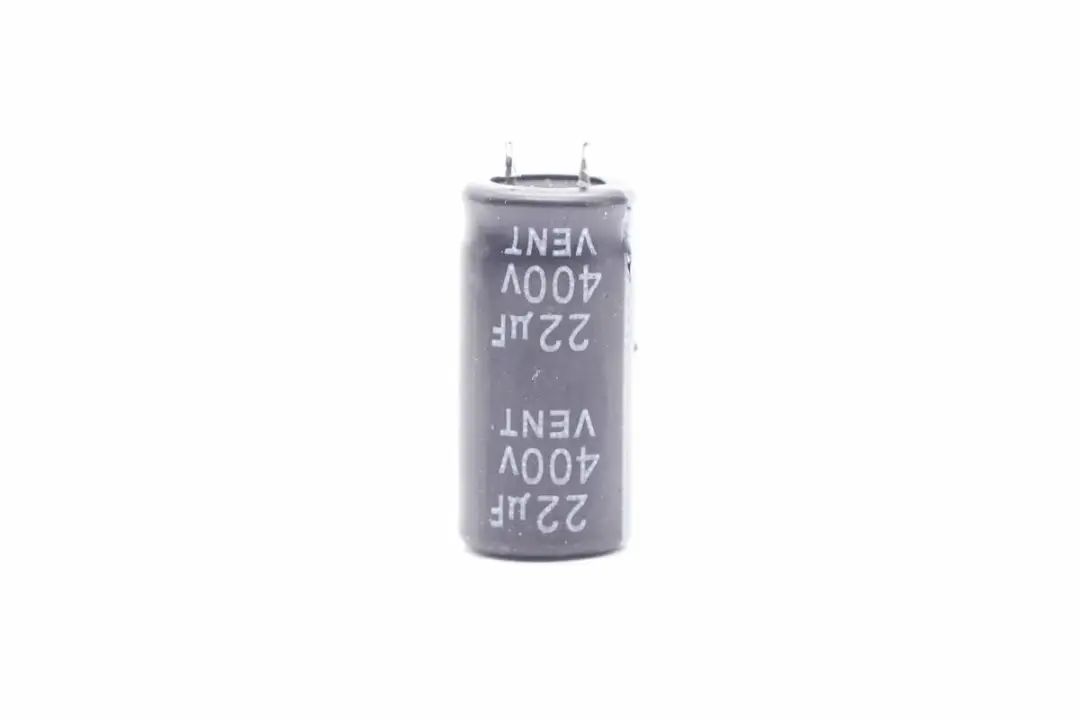

一颗规格为400V 22μF。

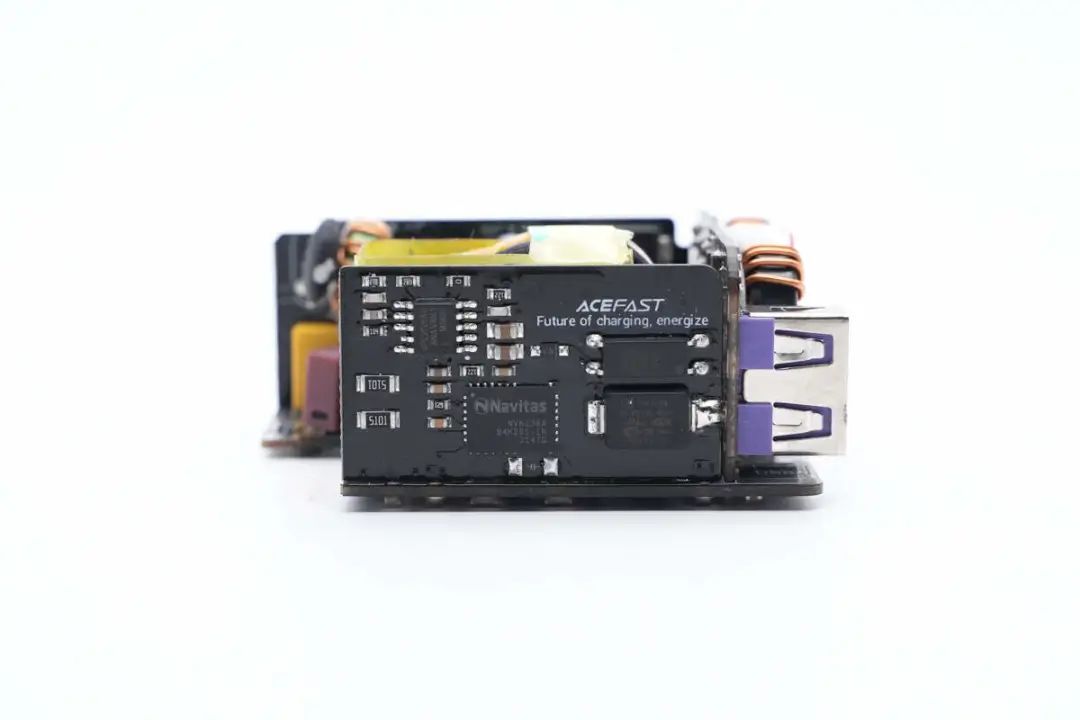

另一侧小板上设有开关电源主控芯片、氮化镓开关管、光耦以及贴片Y电容。

将小板拆下，背面没有元器件。

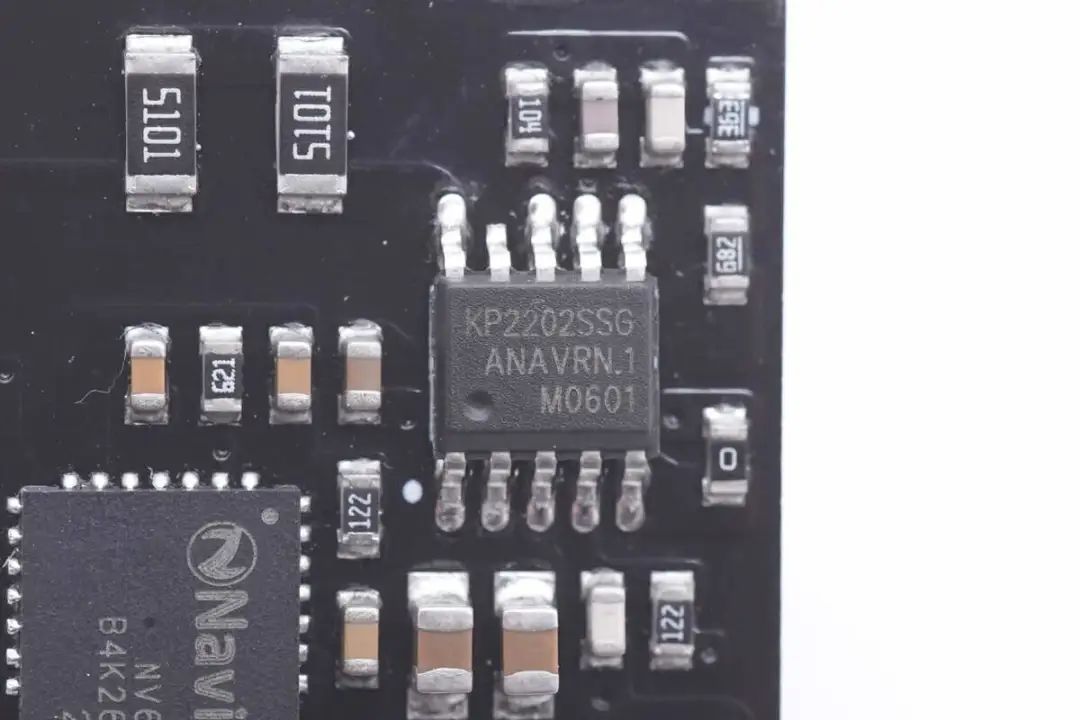

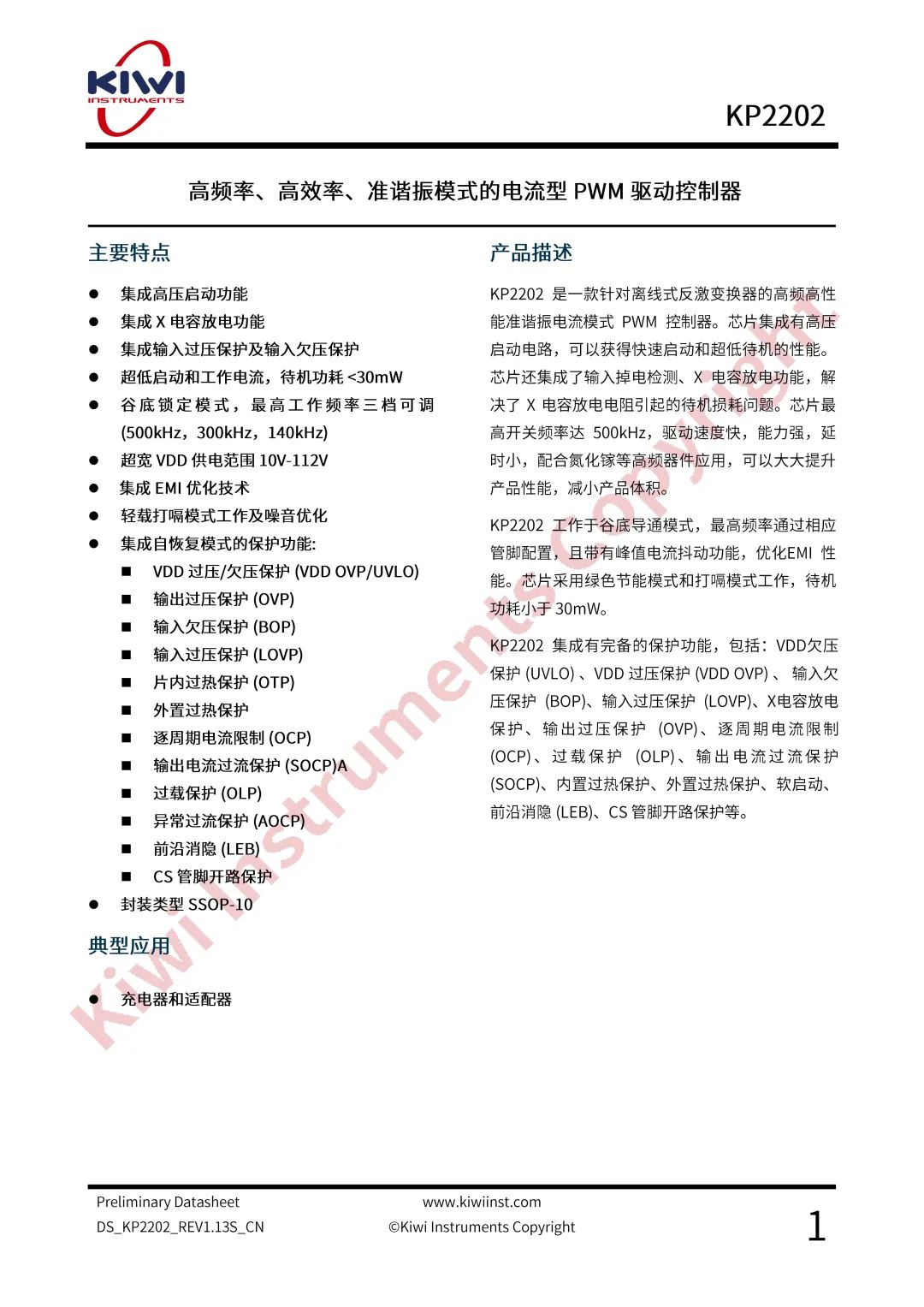

充电器初级控制器采用必易微KP2202，是一颗高频准谐振反激PWM控制器，芯片内置高压启动和X电容放电功能，具备快速启动能力和低待机功耗优势。芯片支持500kHz开关频率，谷底开通降低损耗，芯片支持绿色节能模式，待机功耗低于30mW。

必易微KP2202最高工作频率分500kHz、300kHz、140kHz三档可调；通过峰值电流抖动实现抖频功能；VDD供电范围10-112V；芯片集成完善全面的保护功能，内置驱动器可驱动CoolMos和GaN开关管。

充电头网拆解了解到，必易微KP2202系列控制器还被联想ThinkBook 65W饼干氮化镓充电器、酷科65W双USB-C超薄氮化镓充电器、特极客65W PD超薄氮化镓充电器、海备思SWITCH带HDMI口65W 1A1C氮化镓充电器、马拉松65W 2C1A氮化镓充电器等产品采用。

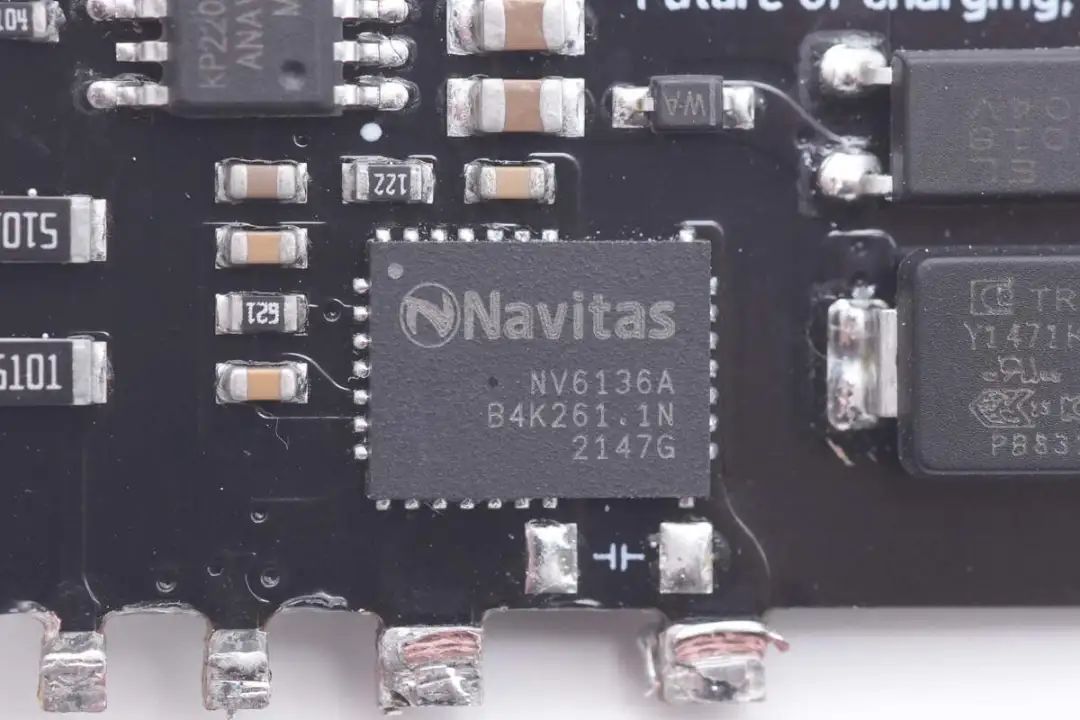

初级开关管采用纳微新一代增加GaNSense技术的智能GaNFast氮化镓功率芯片NV6136A，替代了缓慢、低效的传统硅材料，减少 25% 的损耗，从而实现更小、更轻、更快的充电性能。为了获得更高的系统稳定性，GaNSense从检测到保护仅需 30纳秒——比分立式氮化镓方案快了6倍。

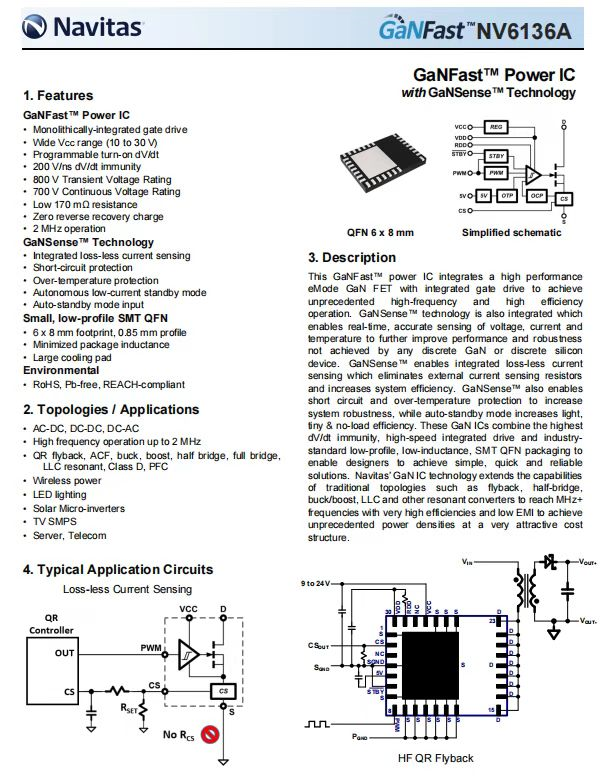

纳微NV6136A是一颗高集成的氮化镓功率芯片，内置驱动器以及高精度无损耗电流采样电路，消除取样电阻的损耗。NV6136A内置170mΩ导通电阻，耐压700V的氮化镓开关管，支持2MHz开关频率，采用6*8mm QFN封装，节省面积。

充电头网通过拆解了解到，纳微GaNFast功率芯片此前已被摩托罗拉68W氮化镓充电器、戴尔60W氮化镓快充、OPPO 50Ｗ饼干氮化镓快充、小米65W 1A1C氮化镓快充充电器、努比亚65W氘锋三口氮化镓快充、联想YOGA 130W双USB-C口快充、安克65W氮化镓充电器（英雄联盟版）等知名品牌的数十款产品采用。

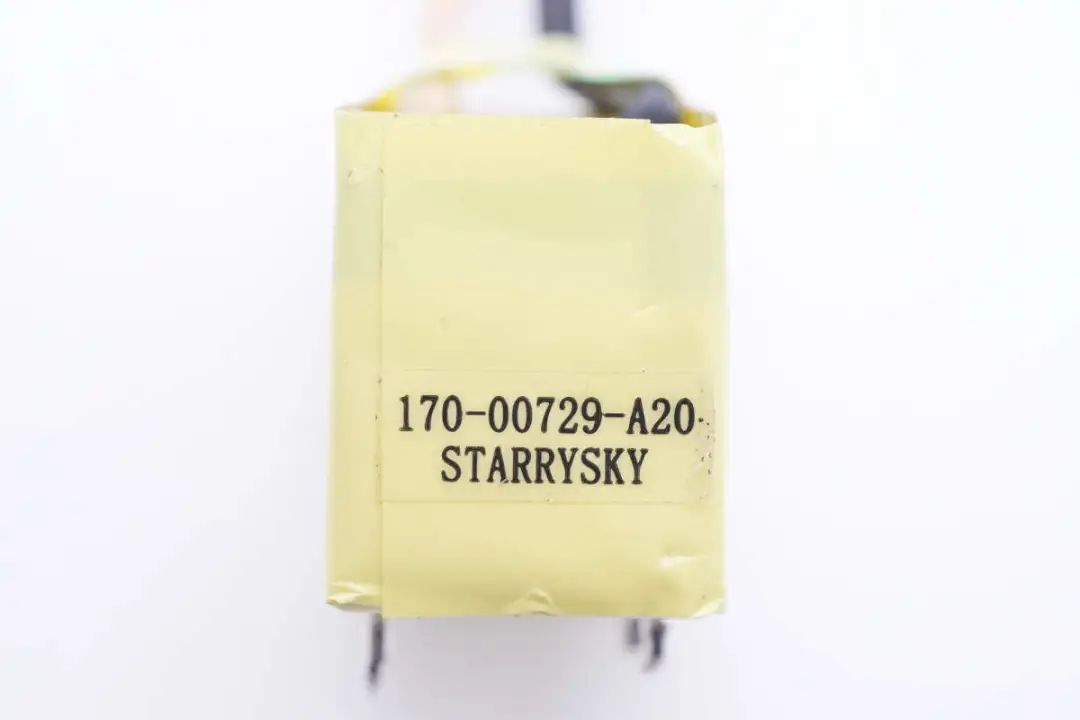

变压器特写，采用胶带严密缠绕绝缘。

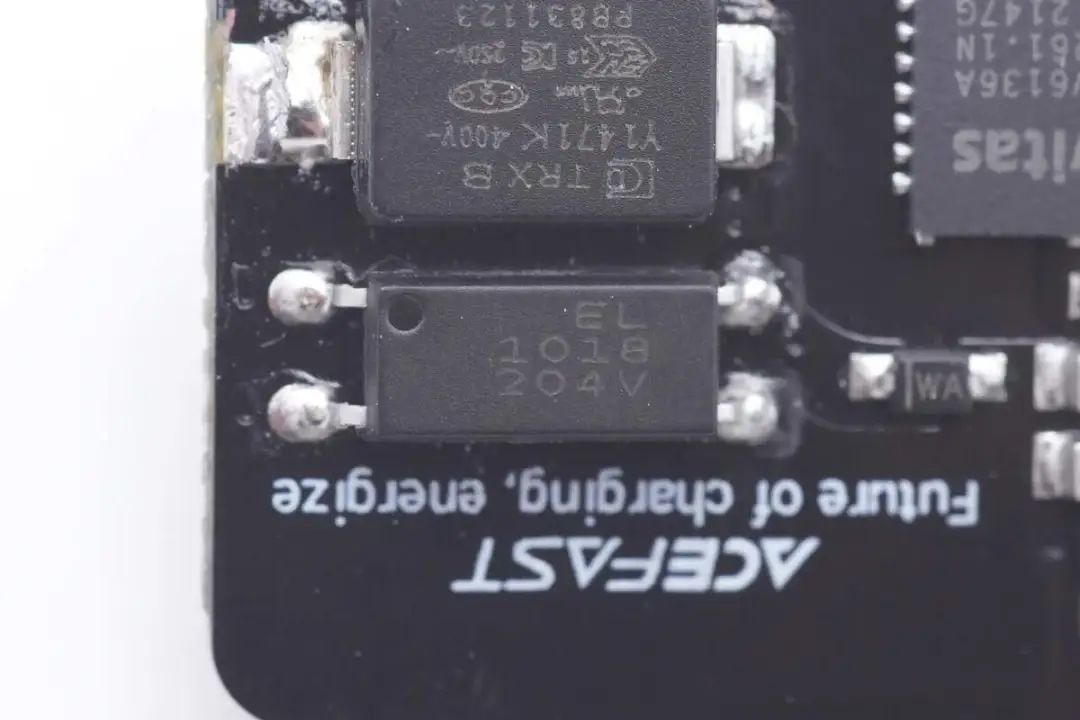

EL1018光耦特写，用于输出电压反馈。

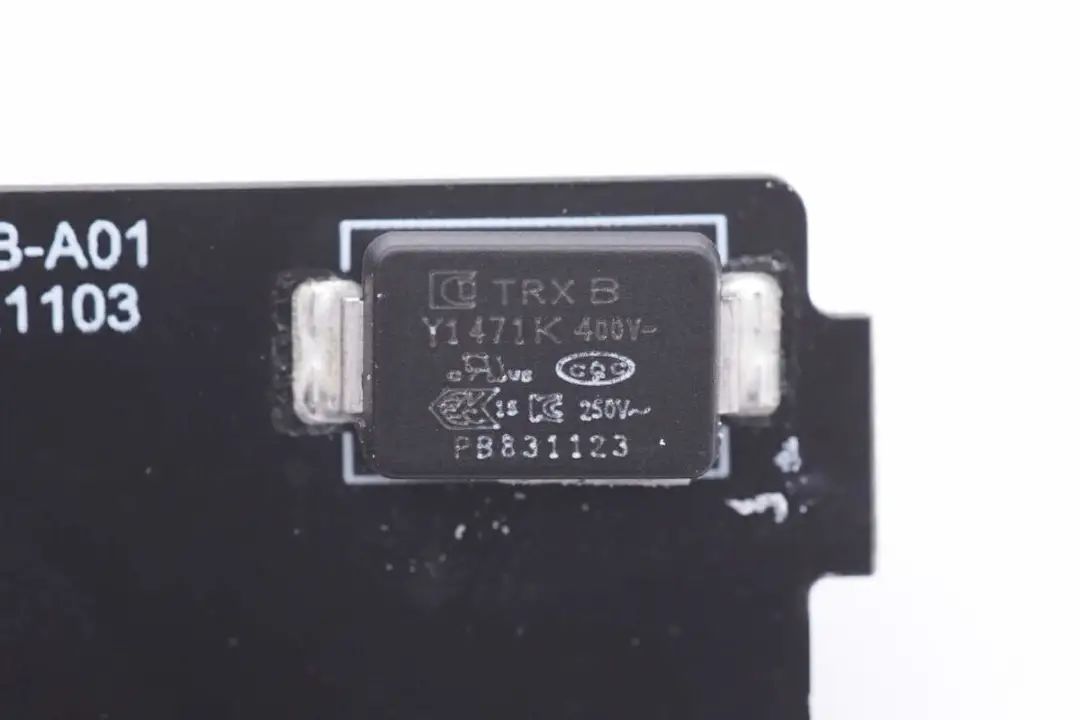

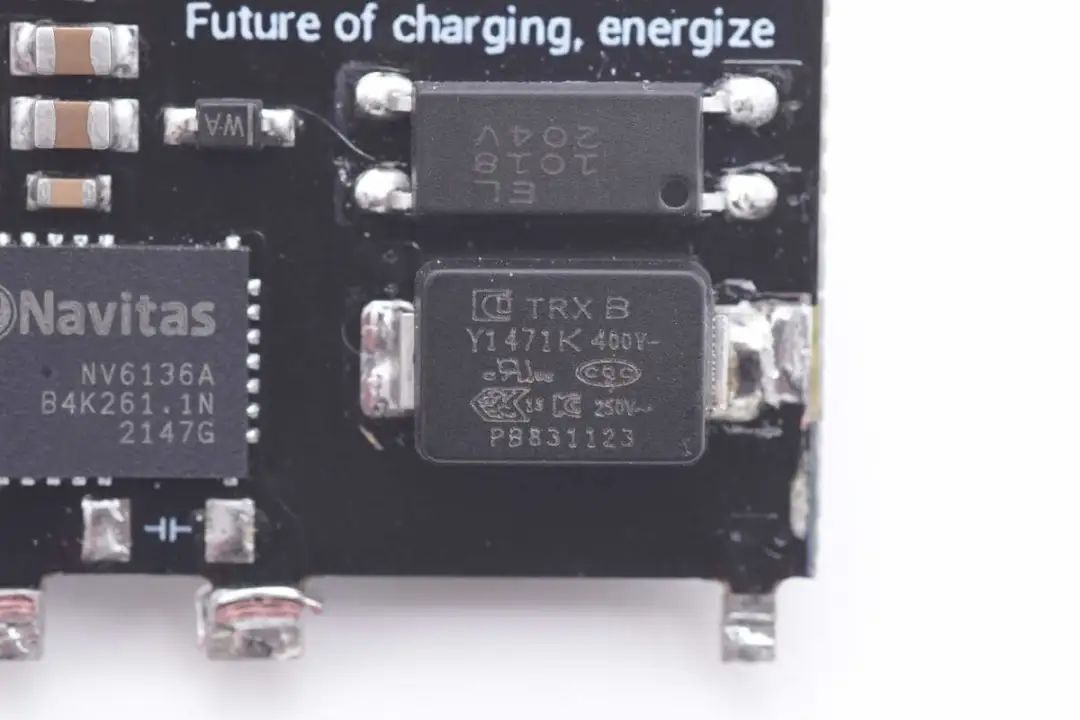

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1471K。

特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。

充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

另一颗特锐祥贴片Y电容料号相同。

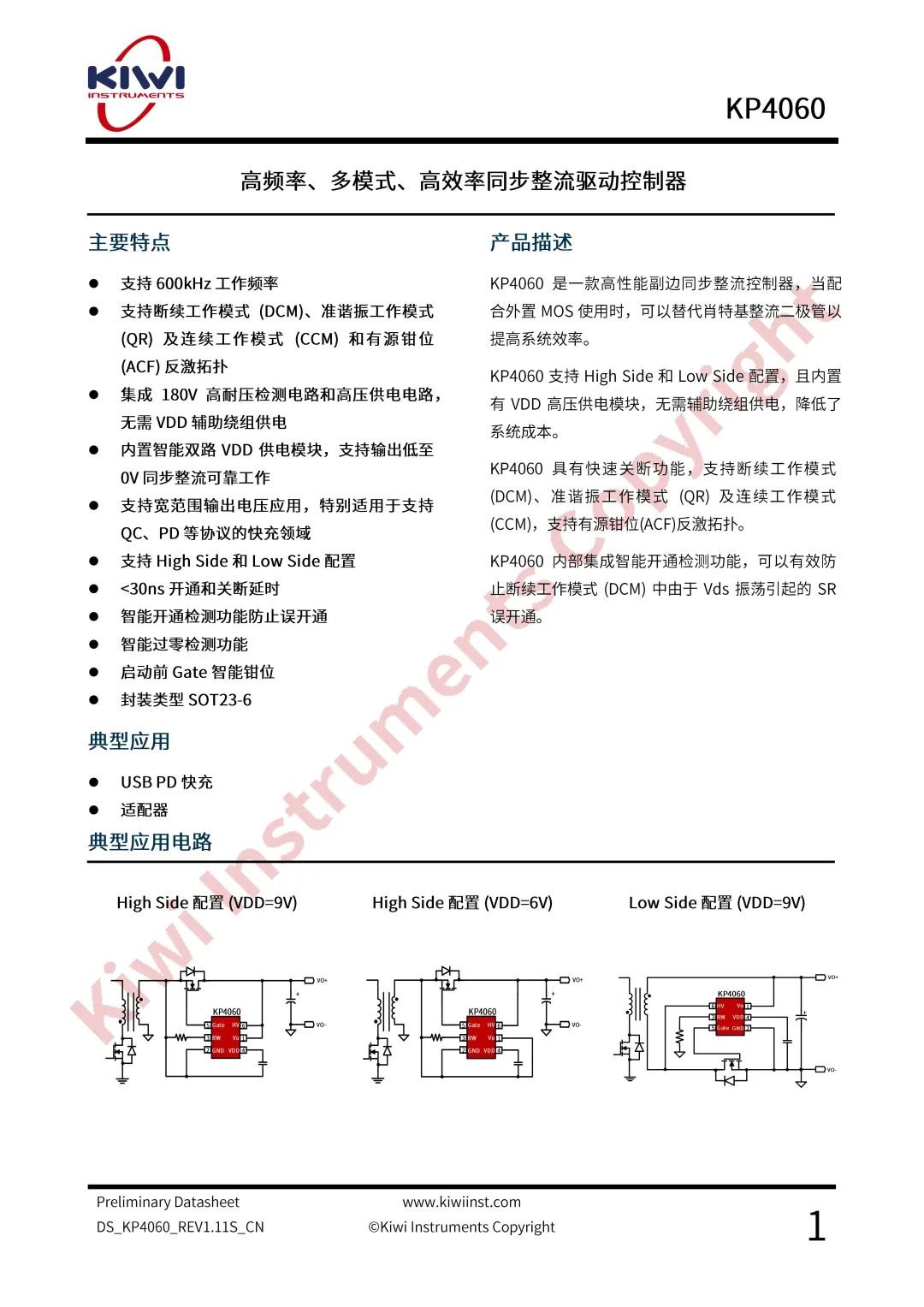

同步整流控制器来自必易微，型号KP4060，支持DCM、CCM、QR工作模式和有源钳位Flyback拓扑，支持600kHz工作频率，集成高压检测电路和高压供电电路，集成智能双路LDO，无需辅助绕组供电，支持输出短路SR工作。采用了节省空间的SOT23-6封装。

KP4060支持宽范围输出电压应用，特别适用于支持QC、PD等协议的快充领域。并且支持高侧或低侧配置。<30ns 开通和关断延时，Gate驱动有源钳位技术，防止寄生耦合导致的误开通，具有专利的智能电流过零关断和智能开通检测技术防止误开通，确保安全使用。

充电头网拆解了解到，必易微KP4060此前还被海备思SWITCH带HDMI口65W 1A1C氮化镓充电器、redow热豆45W 2A2C充电塔、马拉松65W 2C1A氮化镓充电器、傲基65W 2C1A超级硅充电器等产品采用，产品性能质量获得市场认可。

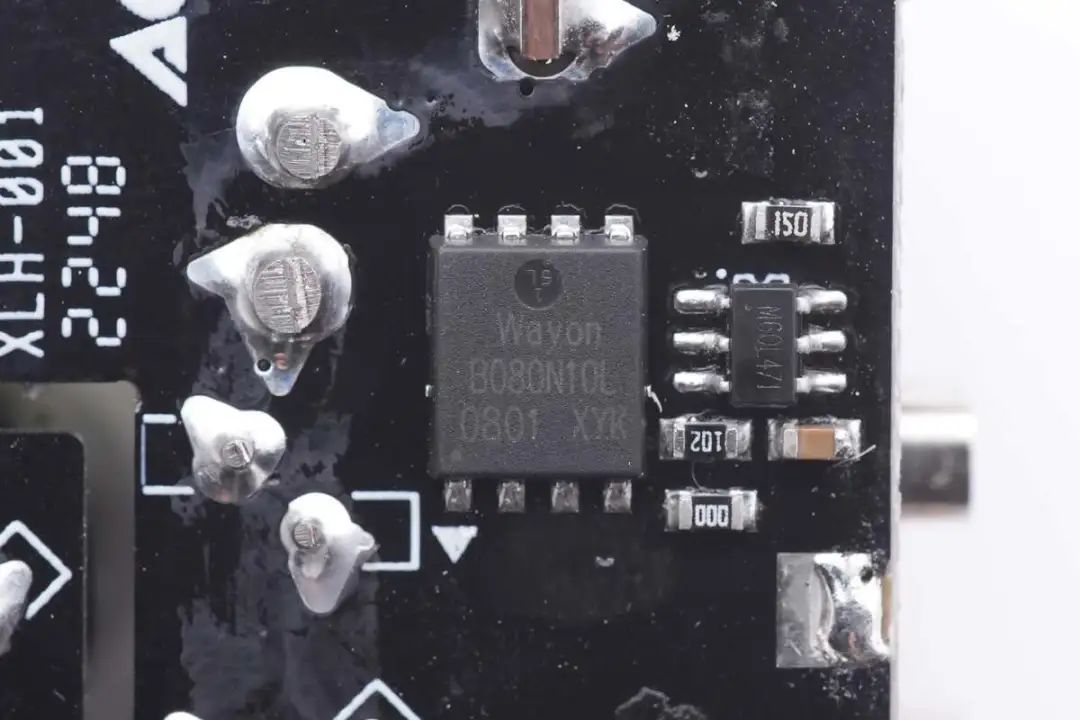

同步整流管采用上海维安WMB080N10LG02，100V NMOS管，PDFN5060-8L封装。

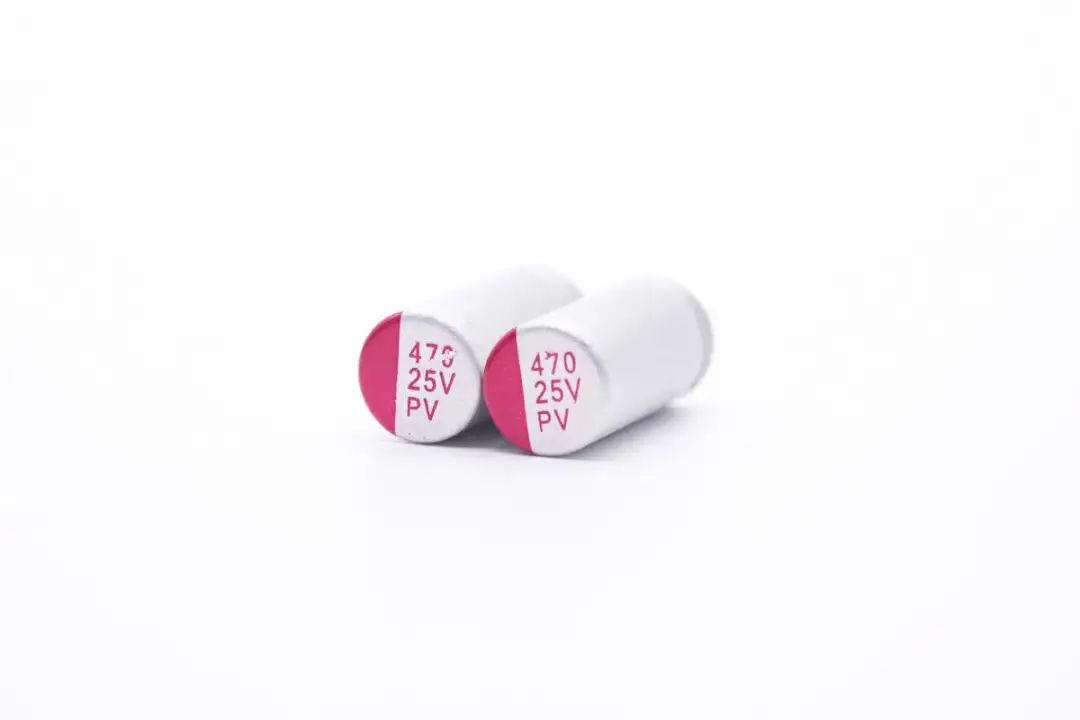

两颗输出滤波固态电容特写，规格为25V 470μF。

滤波电感特写。

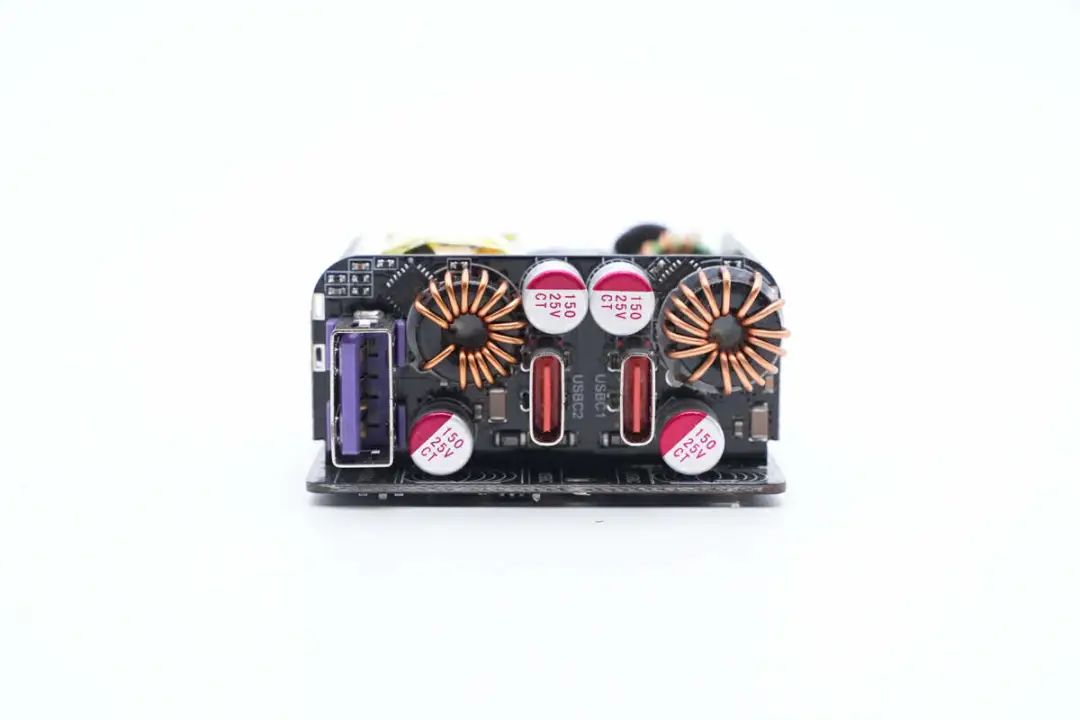

输出端一览，输出小板正面设有两路输出的协议芯片、降压电感、滤波固态电容，三个USB母座也是焊接在小板上。

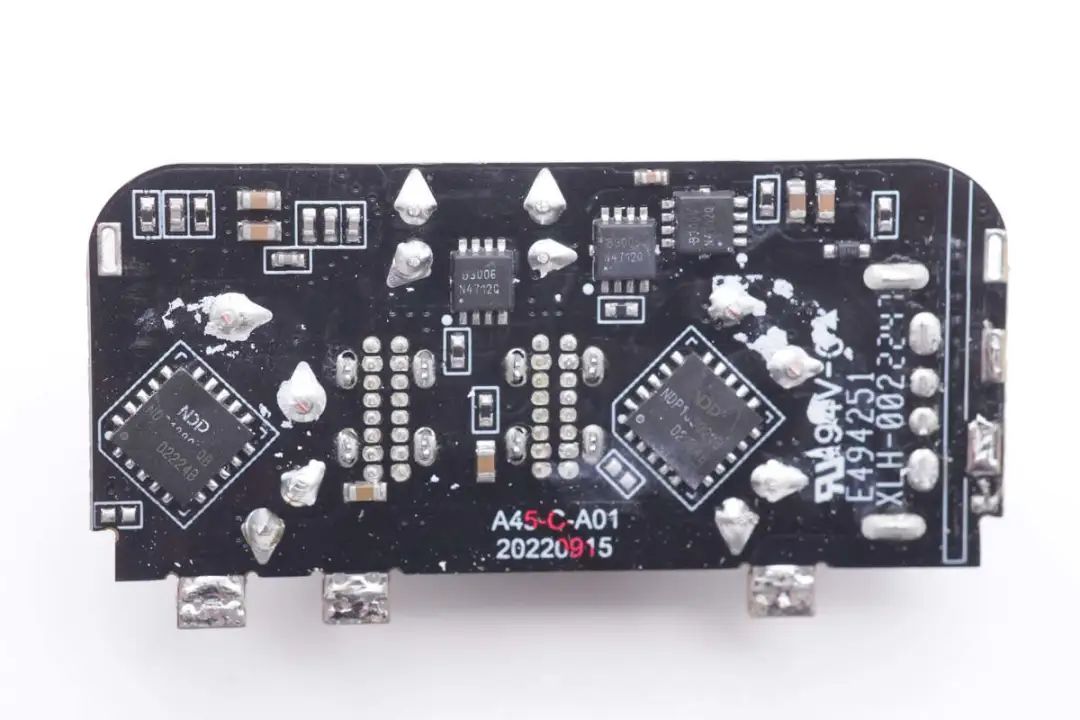

将小板拆下，背面设有两路二次降压电路同步降压控制器以及三个接口的输出VBUS开关管。通过观察发现两路二次降压电路方案完全一样，一路用于USB-C1口，一路用于USB-C2和USB-A口。

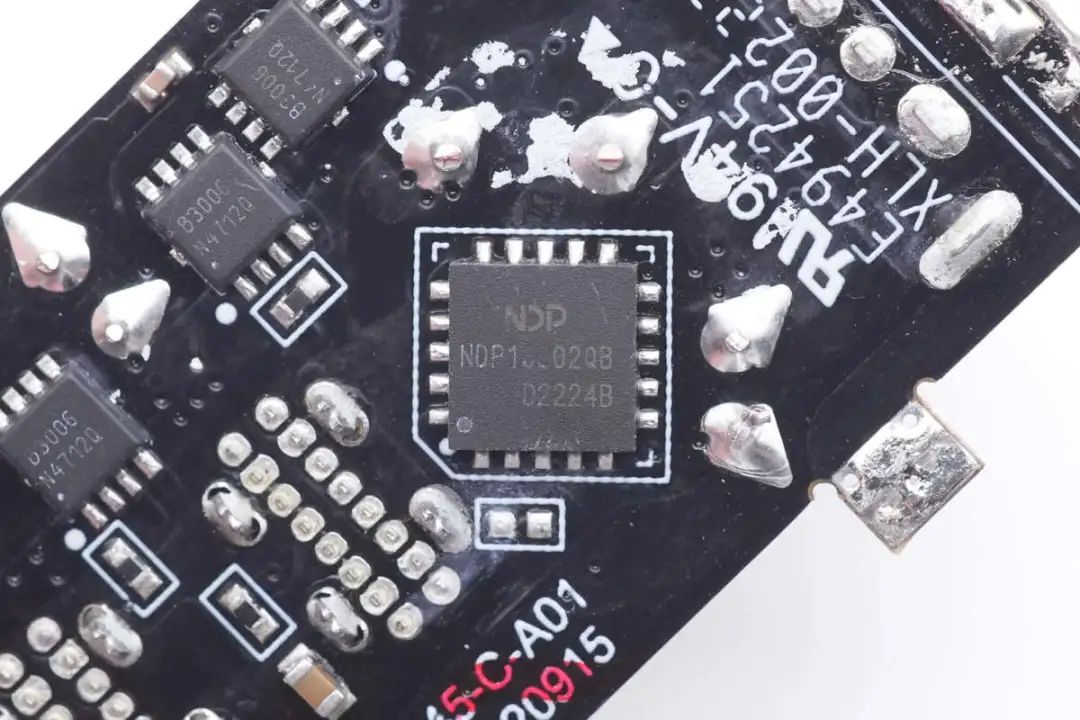

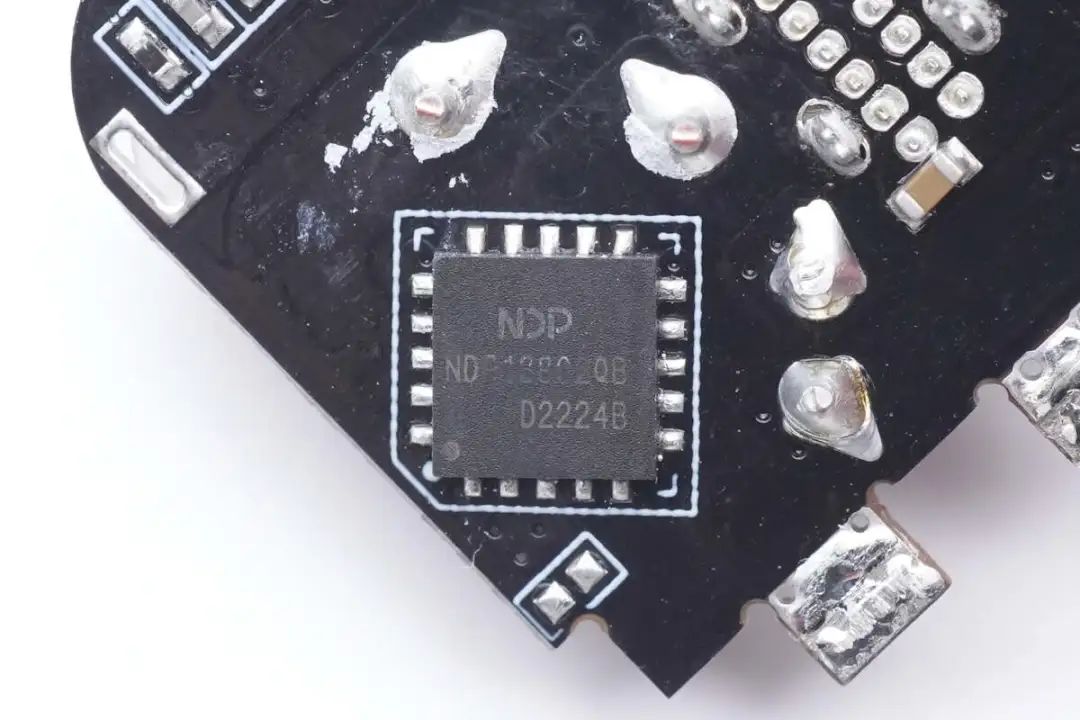

两路二次降压电路同步降压控制器均采用芯潭微NDP13802QB，集成同步降压开关管，集成度很高。

另一颗芯潭微NDP13802QB特写。

降压电感特写。

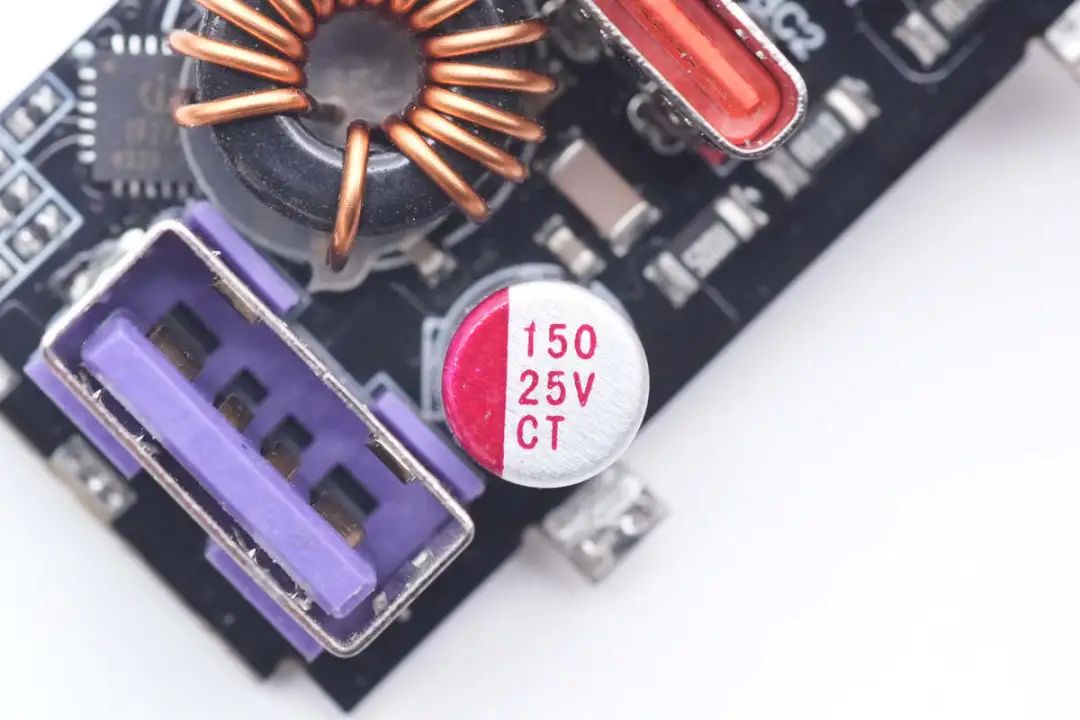

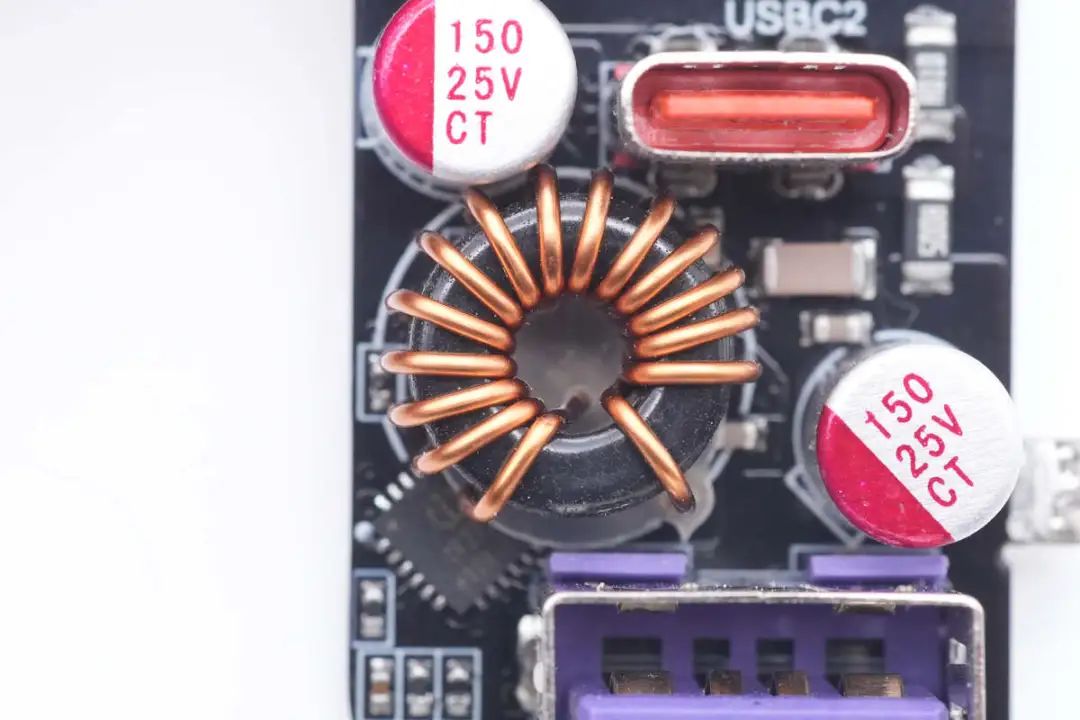

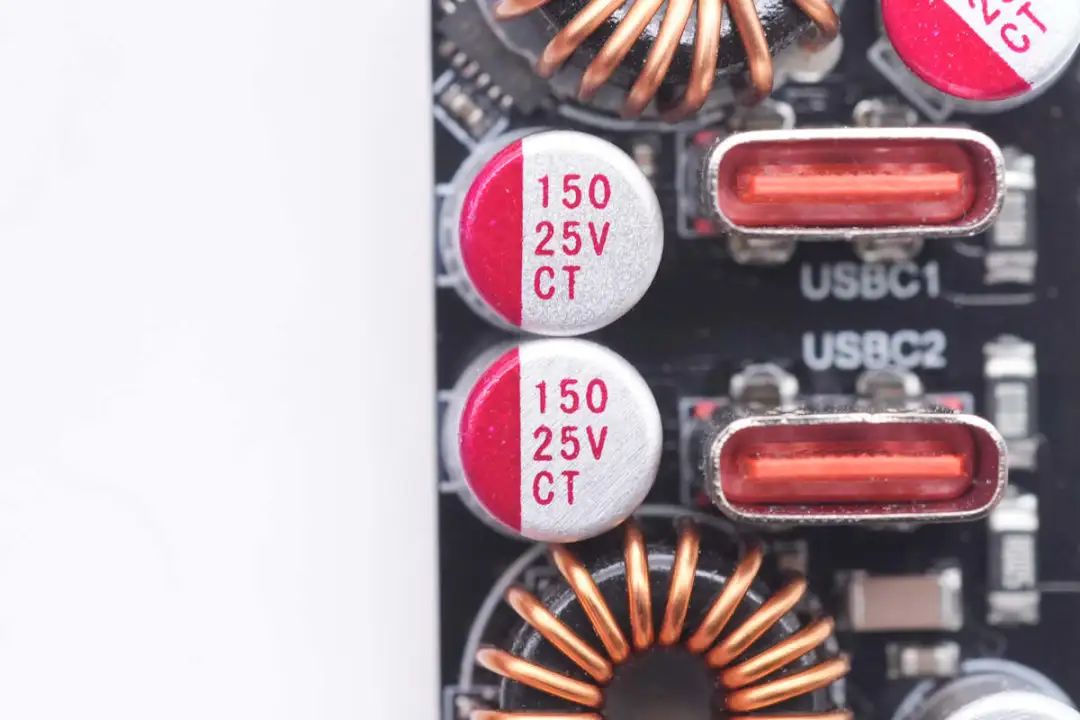

小板上四颗滤波固态电容一种规格，特写两颗规格为25V 150μF。

另外两颗规格为25V 150μF。

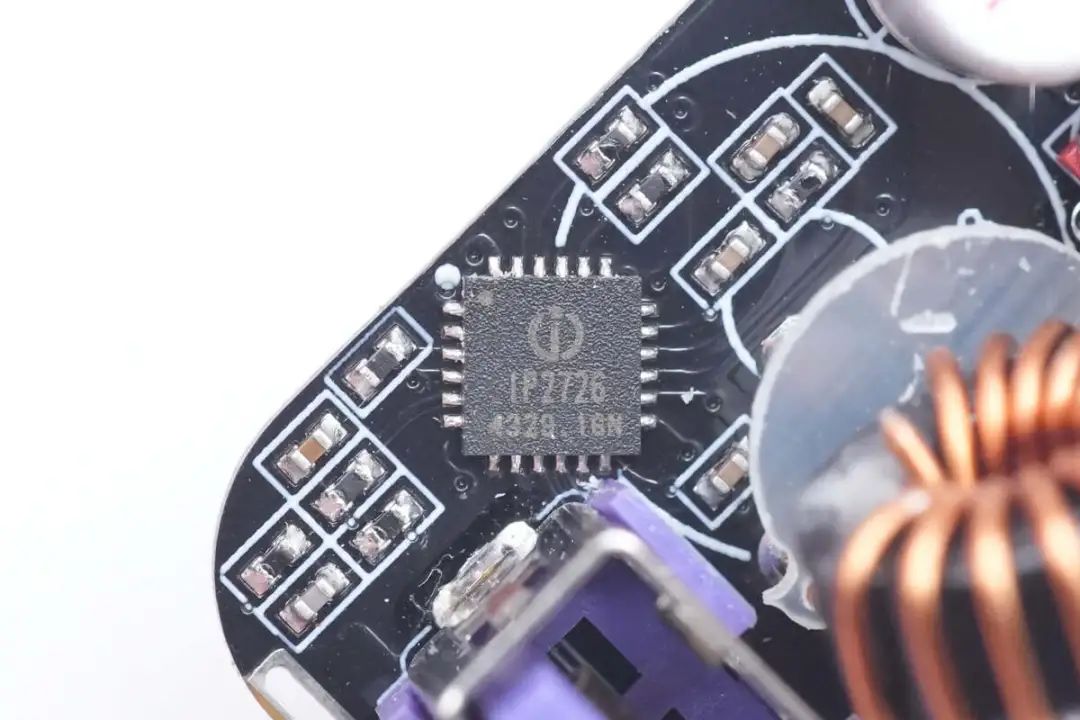

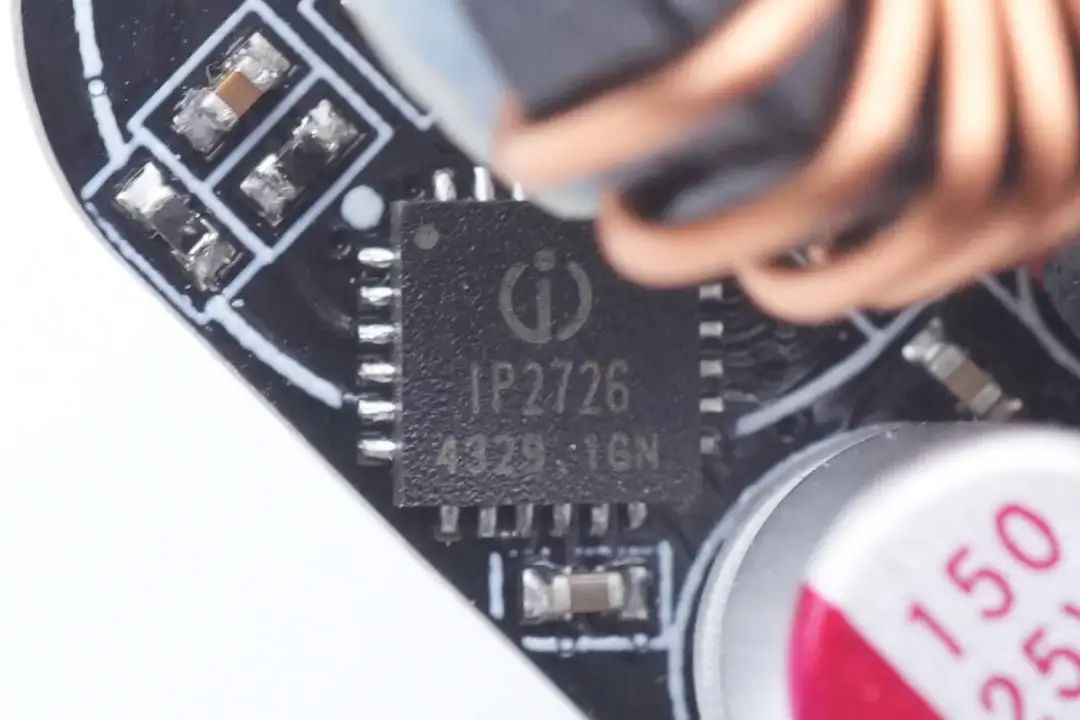

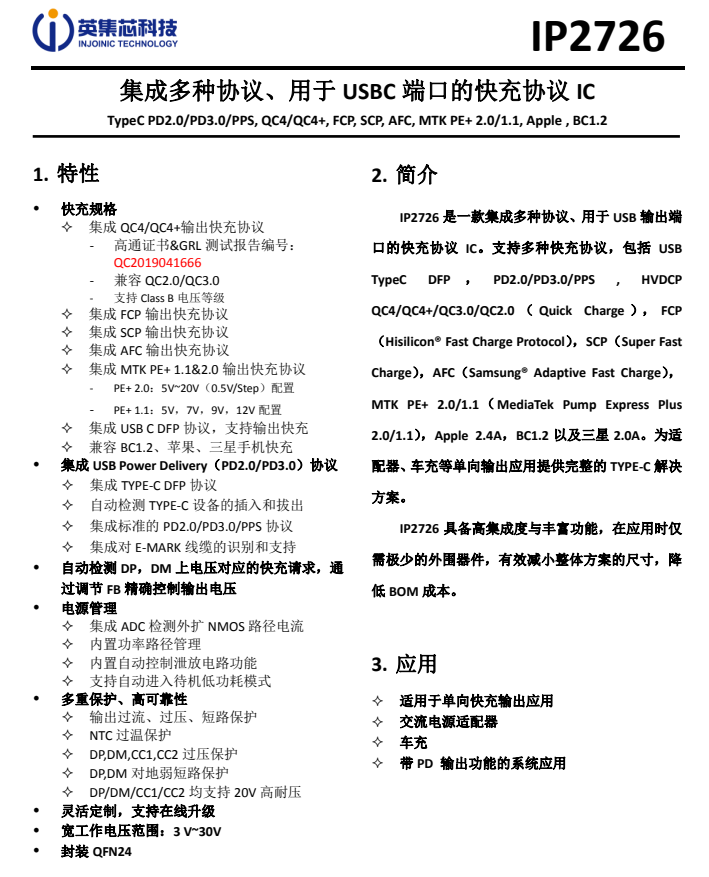

USB-C1口协议芯片采用英集芯IP2726，这是一颗集成多种协议、用于USB输出端口的快充IC，支持Type-C DFP、PD2.0/3.0、PPS、QC4+、QC2.0/3.0、FCP、AFC、SCP、MTK PE+、Apple2.4A、BC1.2以及三星2A等协议。具有高集成度和丰富的功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。

充电头网了解到，英集芯IP2726已经通过了高通QC4+认证，拿到了中国大陆地区第一张QC4+认证证书。

充电头网了解到，英集芯IP2726此前已被AUKEY 65W 1A1C氮化镓快充充电器、RAVPOWER 90W双USB-C口PD快充充电器、斯泰克100W双USB-C口氮化镓充电器、麦多多30W 1A1C USB PD快充充电器、坤兴18W USB PD3.0 PPS快充充电器等产品采用。此外，英集芯的其它系列快充芯片也获得小米、华为、三星等客户的高度认可。

USB-C2口和USB-A口协议芯片也是采用英集芯IP2726。

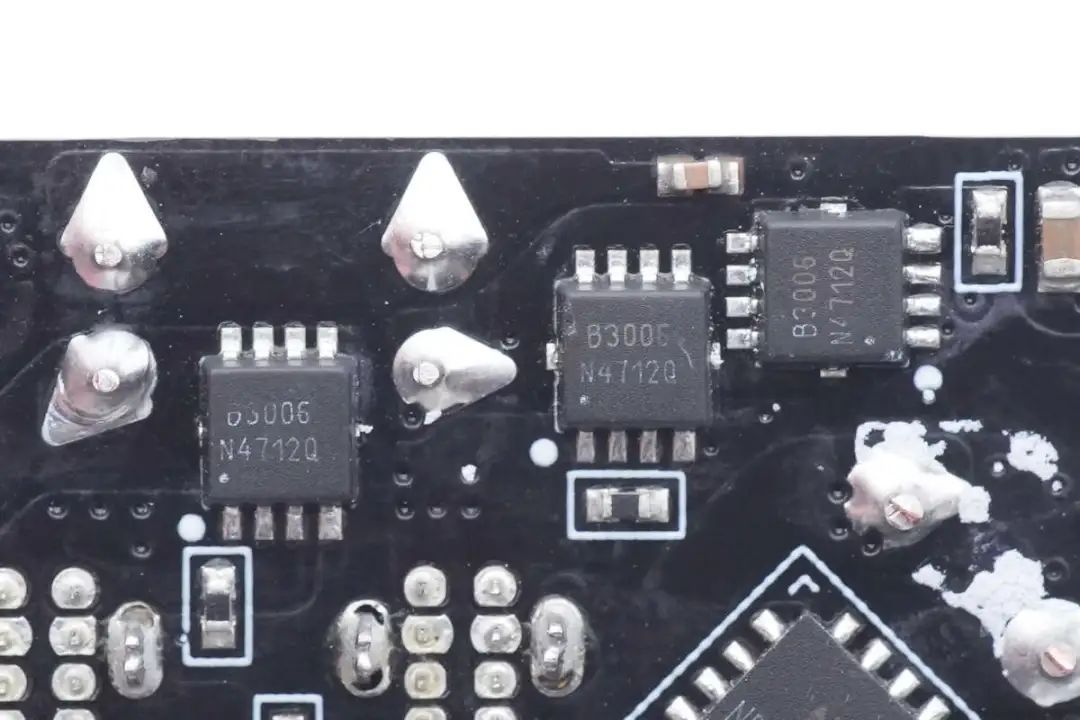

三个接口输出VBUS开关管型号相同，MOS管丝印B3006。

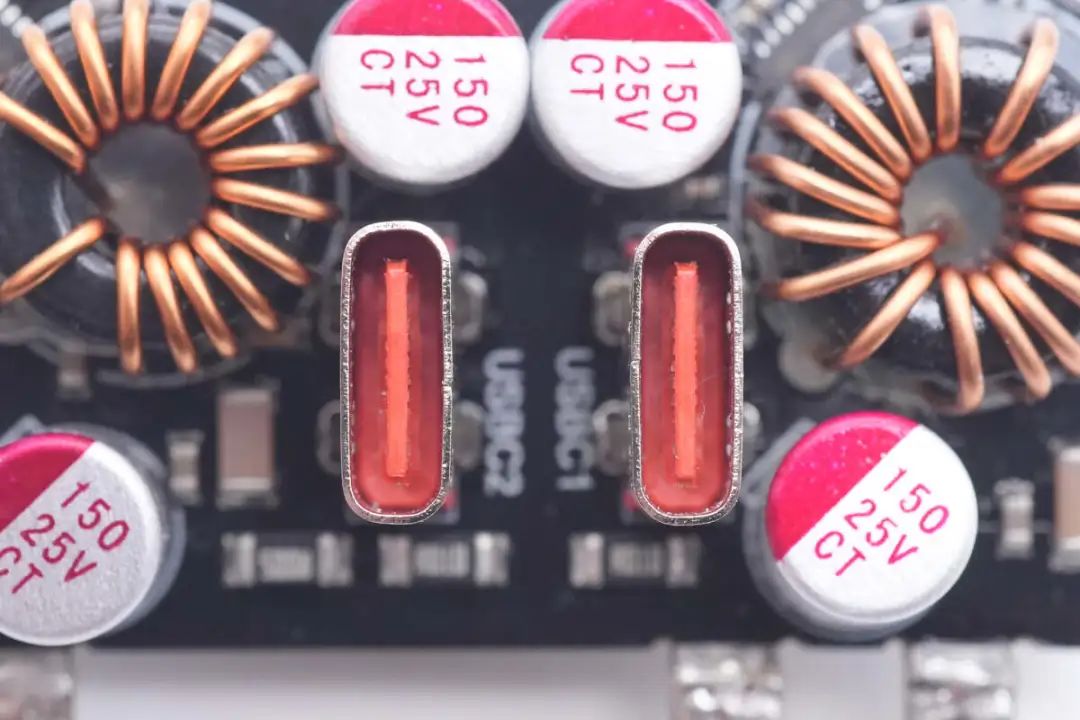

两个USB-C口母座特写，橙色胶芯，过孔焊接固定。

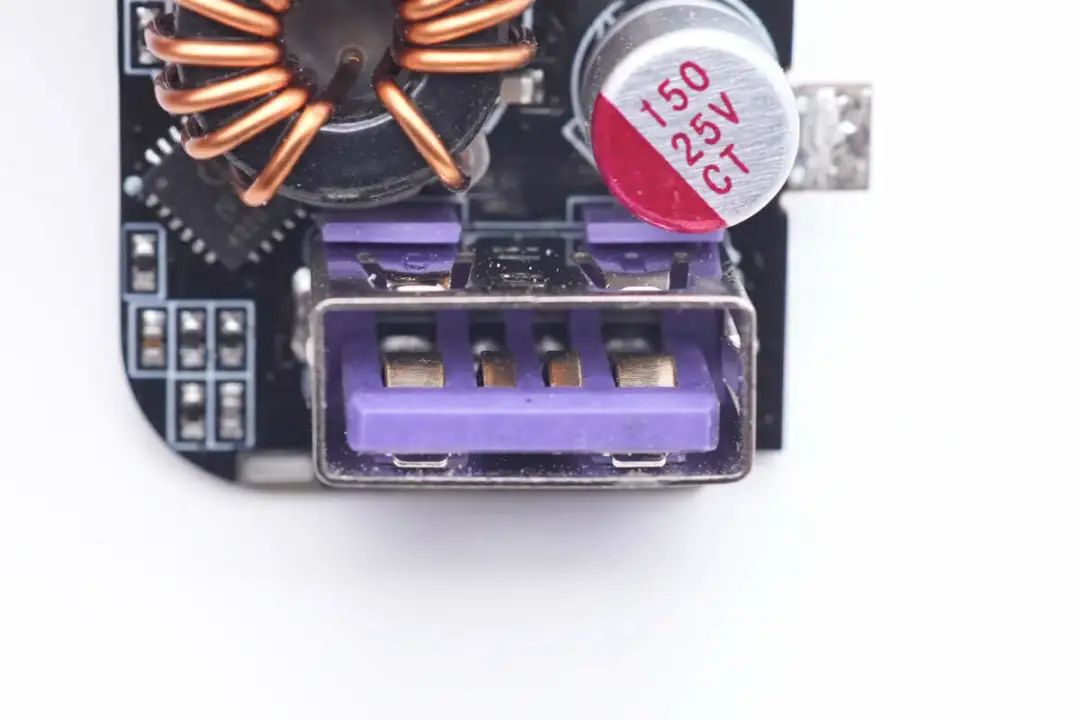

USB-A口母座特写，采用紫色胶芯很显眼。

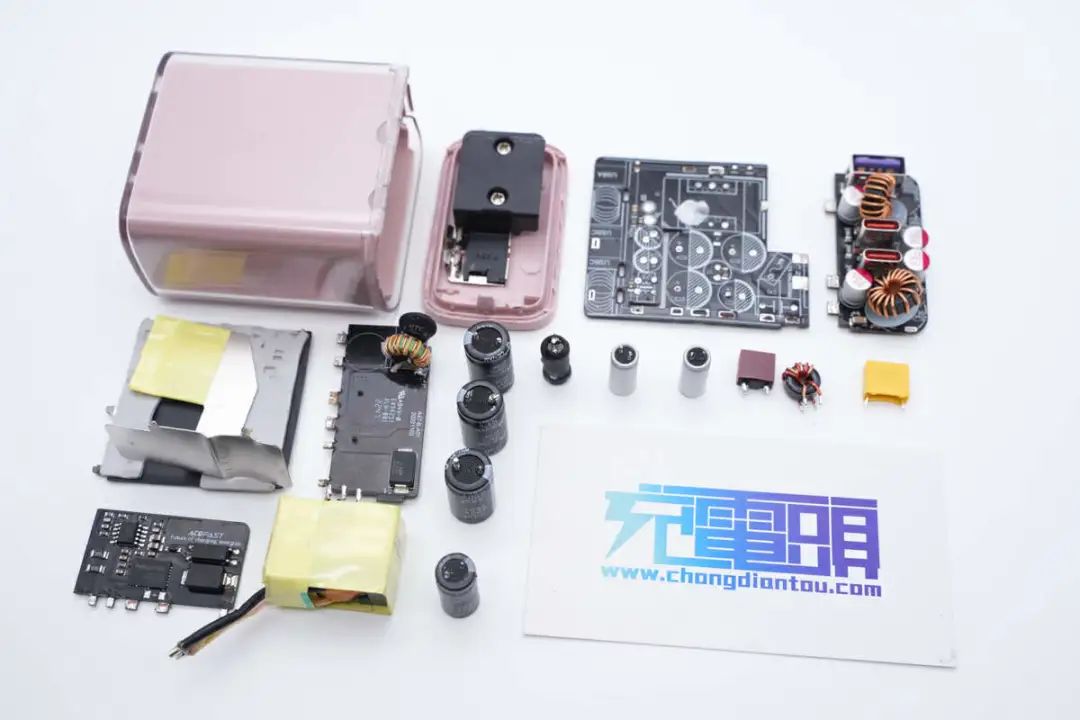

全部拆解完毕，来张全家福。

充电头网拆解总结

积速65W氮化镓充电器延续透明硬核风格设计，可观察内部芯片等器件，给人不一样的视觉体验。配备主流2C1A三个USB接口，兼容QC、PD、PPS、SCP等丰富快充协议，最大功率65W。双口同时使用可满足笔电和手机同时快充，也能同时给三设备充电，充电不等待。

充电头网通过拆解了解到，充电器采用必易微KP2202+KP4060高频QR氮化镓电源方案，加之搭配纳微NV6136A氮化镓功率芯片，整体集成了很多功能，外围电路非常简洁，有利于工程师进行设计以及降低产品系统成本。基于必易微氮化镓电源方案还可以设计时下热门超薄快充，并在联想、特极客等品牌快充上量产，获得市场良好反馈。

充电器输出端采用两路相同二次降压方案，采用芯潭微NDP13802QB高集成降压控制器，两颗英集芯协议IC IP2726控制三个USB接口输出。PCBA模块采用多块小板设计，器件打胶加固，整体做工可靠。
