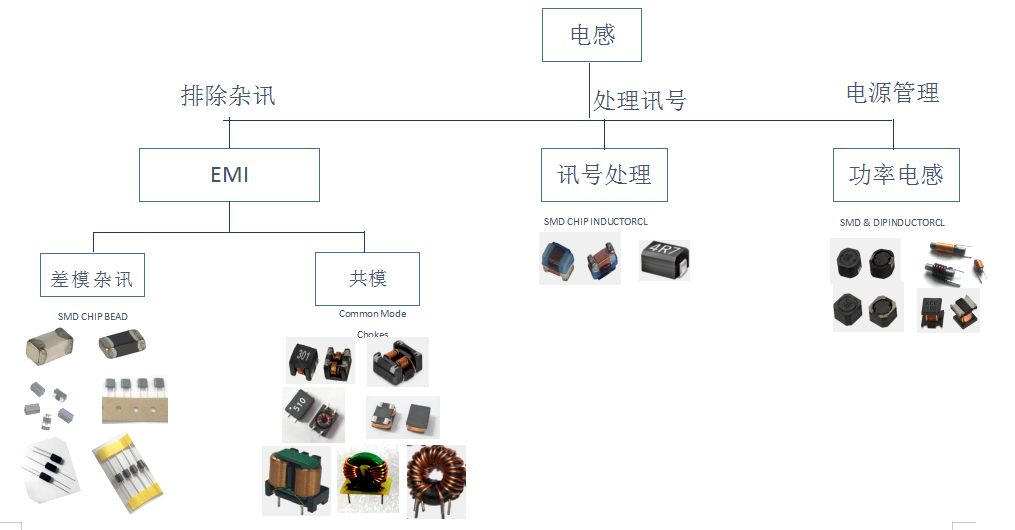

电感器——又称扼流器、电抗器、动态电抗器。与电容器、电阻器一起被称为三大被动元件，继电容器、电阻器之后迅速发展实现片式化的元件。

基本原理

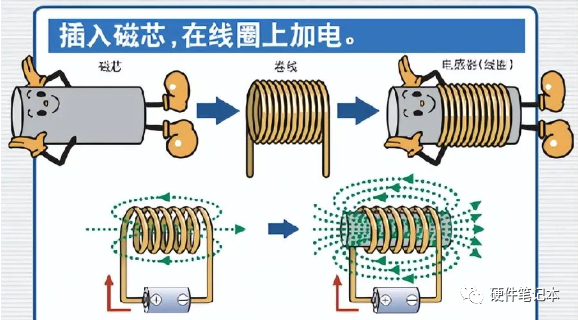

自感现象：当流经导体本身的电流发生变化时会产生的电磁感应现象。用金属导线做成线圈，流经线圈的电流发生变化时，会产生很明显的电磁感应现象,线圈自感应反向电动势阻碍电流的变化,起到平稳电流的作用。具体地，如果电感器在没有电流通过的状态下，电路接通时它将试图阻碍电流流过它；如果电感器在有电流通过的状态下，电路断开时它将试图维持电流不变。

从能量角度看就是，电感器能把电能转储为磁能，把磁能释放为电能。同一电感器对不同变化频率的电流阻碍效果不一样,其总体规律是:通低频，阻高频。

电感器主要性能参数

电感量也称自感系数，是表示当流经电感器的电流发生变化时，其产生自感应能力的一个物理量。电感量的大小反映了元件存、释能量的强弱。电感量是电感器本身固有特性，取决于线圈匝数、绕制方式、磁芯材料等。

公式：Ls=(k*μ*N²*S)/L

其中:μ为磁芯的相对磁导率

N 为线圈圈数的平方
S 线圈的截面积，单位为平方米
L 线圈的长度，单位为米
k 经验系数

从公式可知:

线圈圈数越多、绕制的线圈越密集，电感量就越大。有磁芯的线圈比无磁芯的线圈电感量大；磁芯导磁率越大的线圈，电感量也越大。电感量的基本单位是亨利（亨），用字母“H”表示。常用单位毫亨（mH）、微亨（μH）、纳亨（nH）。换算关系为：1H=10^mH=10^6μH=10^9nH

电感量允许误差

允许偏差是指电感器上标称的电感量与实际电感的允许误差值。用于振荡或滤波等电路中的电感器要求精度较高，允许偏差为±0.2%~±0.5%；用于耦合、高频阻流等线圈的精度要求不高,允许偏差为±10%~±20%。

感抗XL

电感线圈对交流电流阻碍作用的大小称感抗XL，单位是欧姆。它与电感量L和交流电频率f的关系为XL=2πfL

品质因素Q

品质因素Q是表征电感器质量的一个主要参量。

Q为电感器在某一频率的交流电压下工作时，感抗XL与其等效的电阻的比值:

公式：Q = XL / R

因XL与频率有关，所以Q值与频率相关。常见Q-F曲线为钟形。电感器的Q值高低与线圈导线的直流电阻，磁芯介质损耗，屏蔽罩或铁芯引起的损耗，高频趋肤效应的影响等因素有关。Q值反映元件工作时所做的有用功与其本身消耗的能量比例关系，电感器Q值越高，回路的损耗越小，效率越高。电感器的Q值通常为几十到几百。接收、发射模块中的耦合、调谐电路对Q值要求高，滤波电路Q值要求低

自谐振频率SRF

电感器的寄生电容与电感量发生谐振的频率点，记为FSR。在FSR下，电感感抗与寄生电容容抗相等并互相抵消，整体表现为电抗为0，FSR处电感失去储能能力表现出高阻的纯阻特性。即FSR处，Q=0 。

公式：FSR=[2л(LC)1/2]-1

寄生电容是指线圈的匝与匝之间，线圈与磁芯之间，线圈与地之间，线圈与金属之间都存在的电容。电感器的寄生电容越小，其稳定性越好。寄生电容的存在使线圈的Q值减小，稳定性变差，因而线圈的寄生电容越小越好。

直流电阻Rdc

直流电阻——直流状态下测量元件的电阻值，单位为欧姆。表征元件内部线圈的质量状况，符合欧姆定律。在电感设计中，都要求直流电阻隔尽可能的小。通常标称为最大值。

额定电流Ir

额定电流是指电感器在允许的工作环境下能承受的最大电流值。电流通过会引起元件发热，元件温升电感量会下降，取元件电感量下降30%或器件温升40℃的电流值为额定电流。若工作电流超过额定电流，则电感器就会因发热而使性能参数发生改变，甚至还会因过流而烧毁。额定电流为其允许的最大工作电流，同系列产品，电感量增大，额定电流减少。对非磁性磁芯电感器来说，额定电流取决于直流电阻，直流电阻越小则温升越小，容许电流越大。

电感感值是不是越大越好？

在回答这个问题之前，我们先来看一个公式：

上述公式为电感量的计算公式，L是电感值，μ是磁导率， N是线圈匝数；A是磁心的横截面积,ι是线圈的长度。电感值的大小与电感器的结构参数有关，取决于线圈中磁心的横截面积A、线圈的长度ι，以及磁心材料的磁导率μ以及线圈的匝数N。其中，N是二次方项，说明匝数是影响电感量的主要因素。如果为了在相同外形尺寸及相同材质的磁心上缠绕更多的匝数，就必须用细一些的导线，电感的额定电流就会相应的降低，就是说提高电感值的同时牺牲了电感的额定电流 (相同磁芯的条件下)。

所以电感感值不是越大越好。
