前言
本次拆解的是palm推出的另外一款5V1A充电器，这款充电器俗称130，由伟创力代工。和之前拆解的124外观和体积相同，采用折叠美规插脚，方便携带。充电器支持100-240V宽范围输入，输出还是经典的5V1A，满足当年手机的充电需求。下面充电头网就带来palm 130充电器的拆解，看看内部的设计和用料。
palm 5W充电器130外观
palm 5W充电器130同样采用圆柱造型设计，和此前拆解的palm 5W充电器124相比，大小外观基本都一样。
输入端对应插脚处做了曲面设计，方便将插脚取出使用。

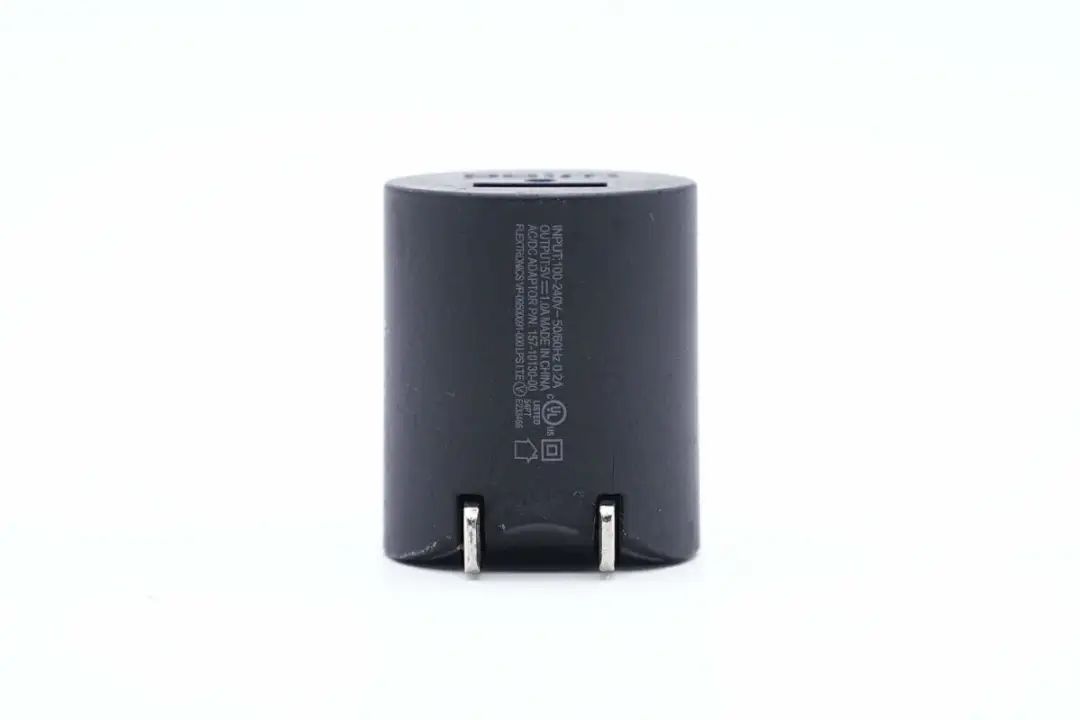

腰身上印有充电器参数。

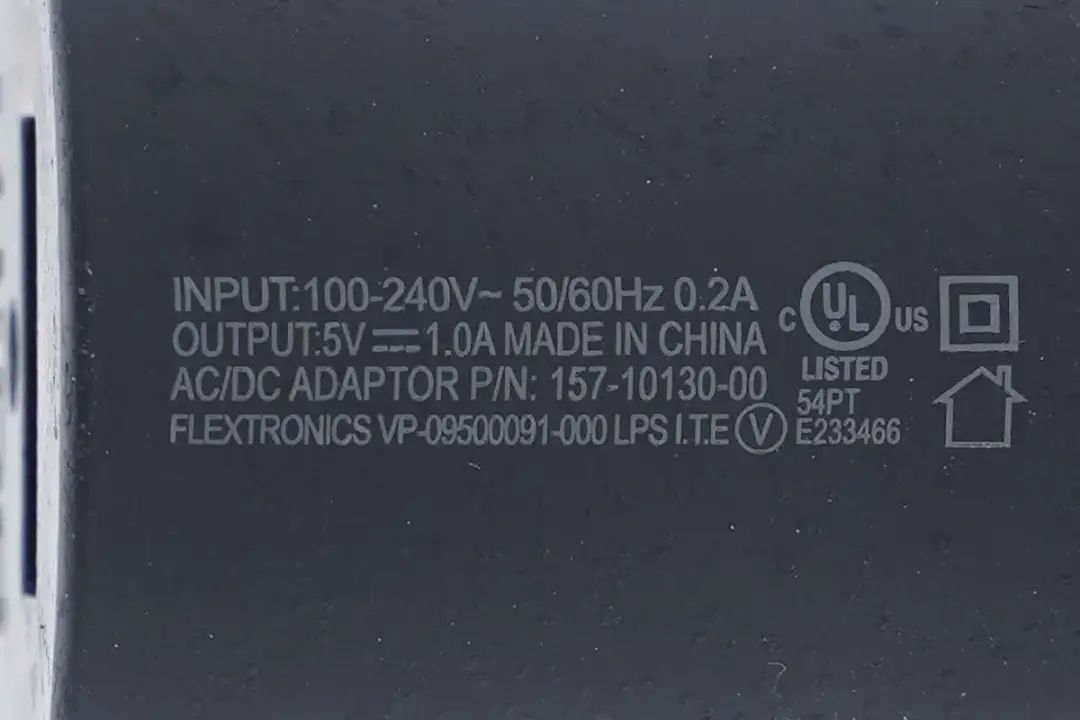

充电器参数特写，支持100-240V~50/60Hz 0.2A输入，以及5V1A输出，通过了UL认证以及V级能效认证。PN中间三位为型号，当年俗称130。

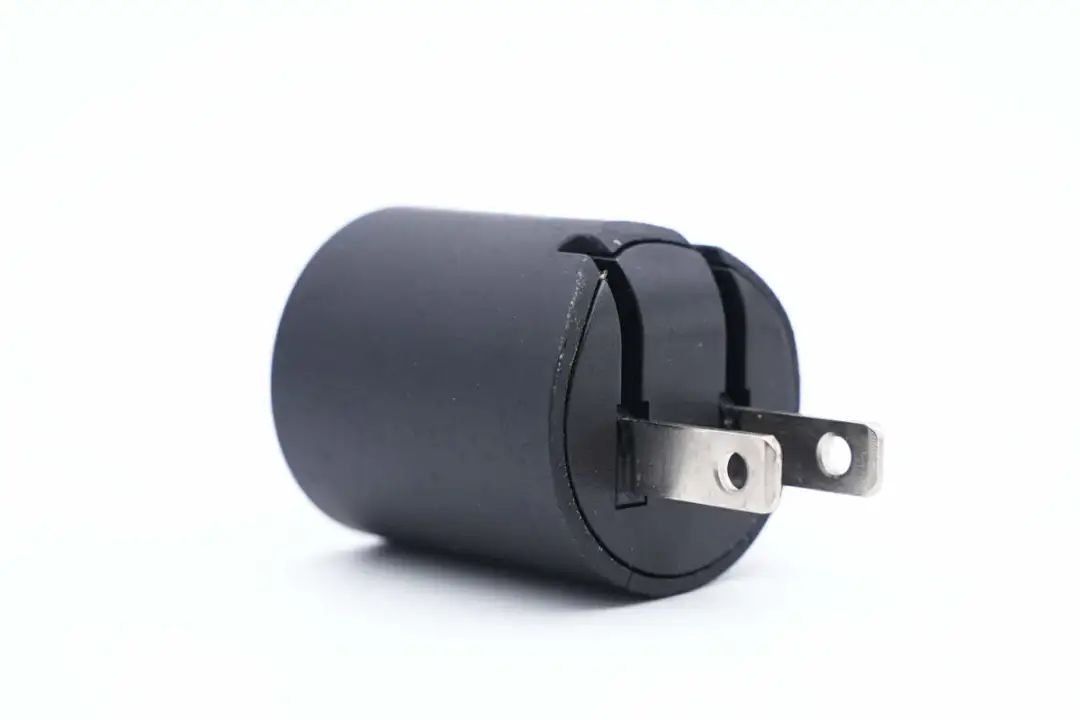

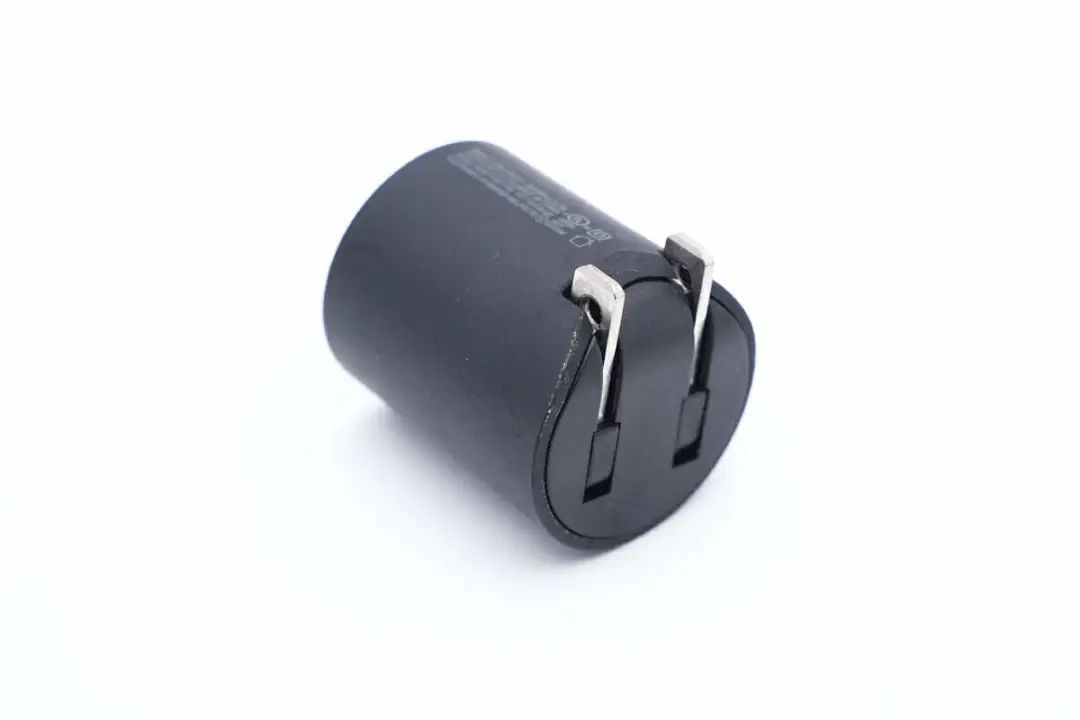

充电器配备可折叠美规插脚。

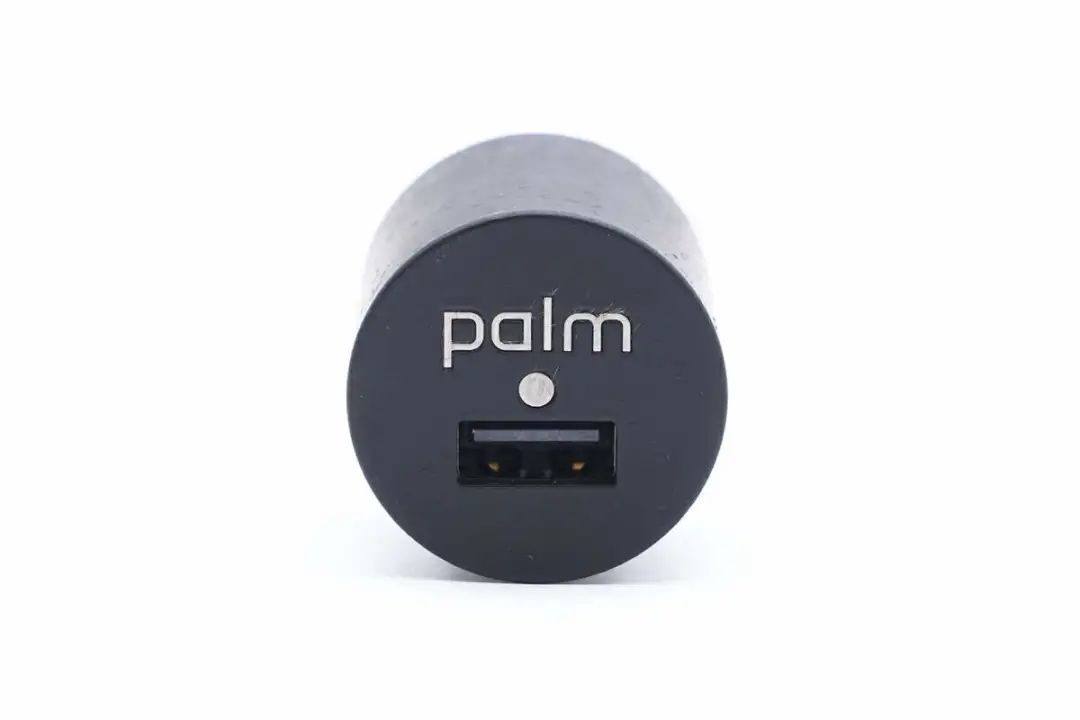

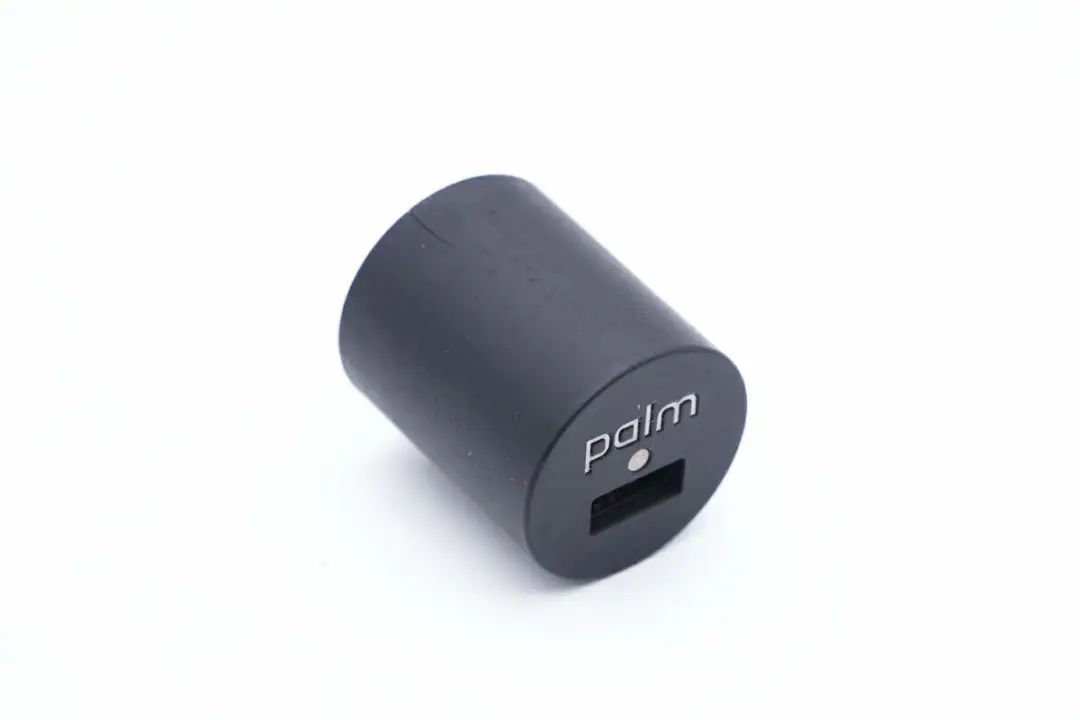

输出端配备单USB-A接口，此外顶面设计有palm品牌。

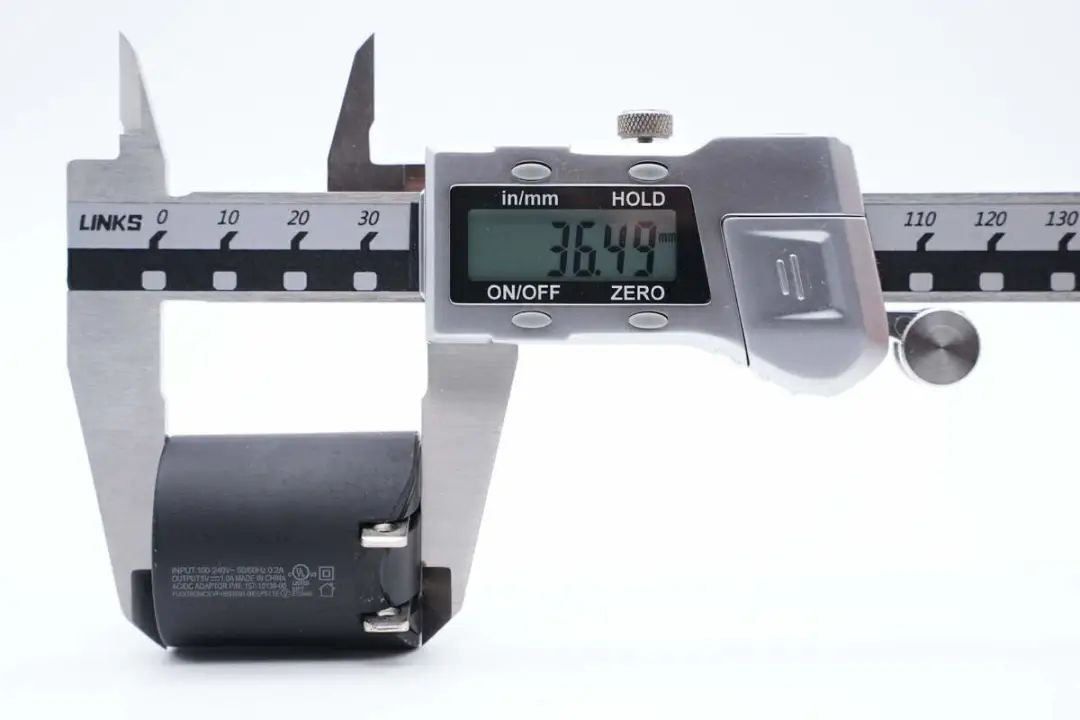

测得充电器机身高度为36.49mm。

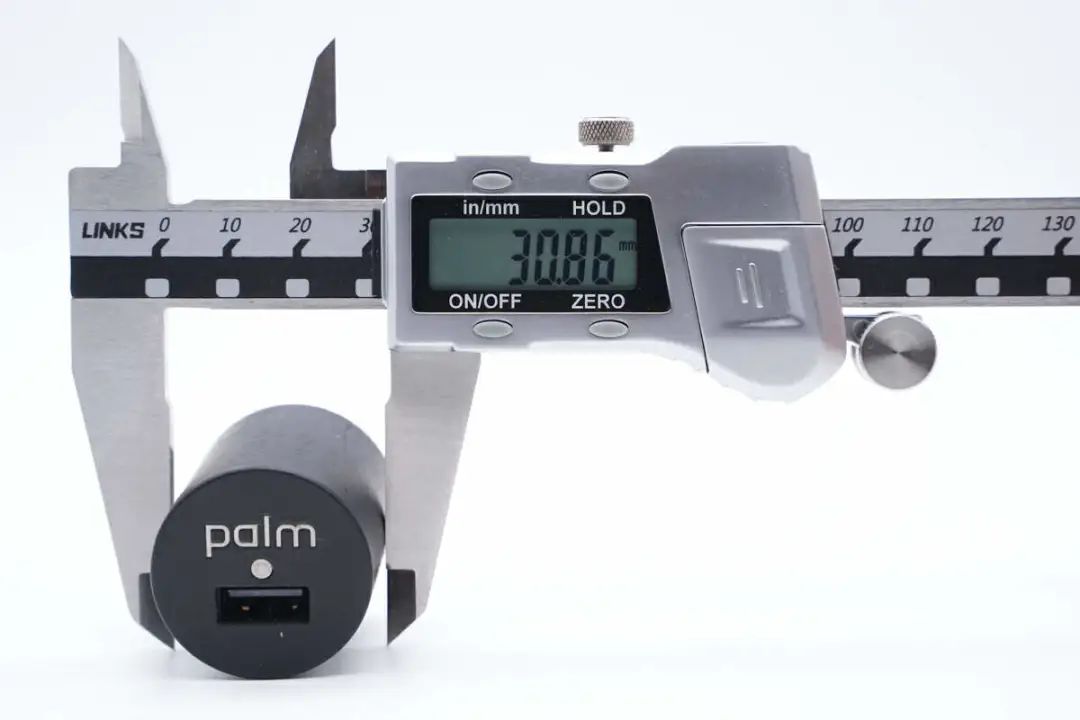

直径为30.86mm。

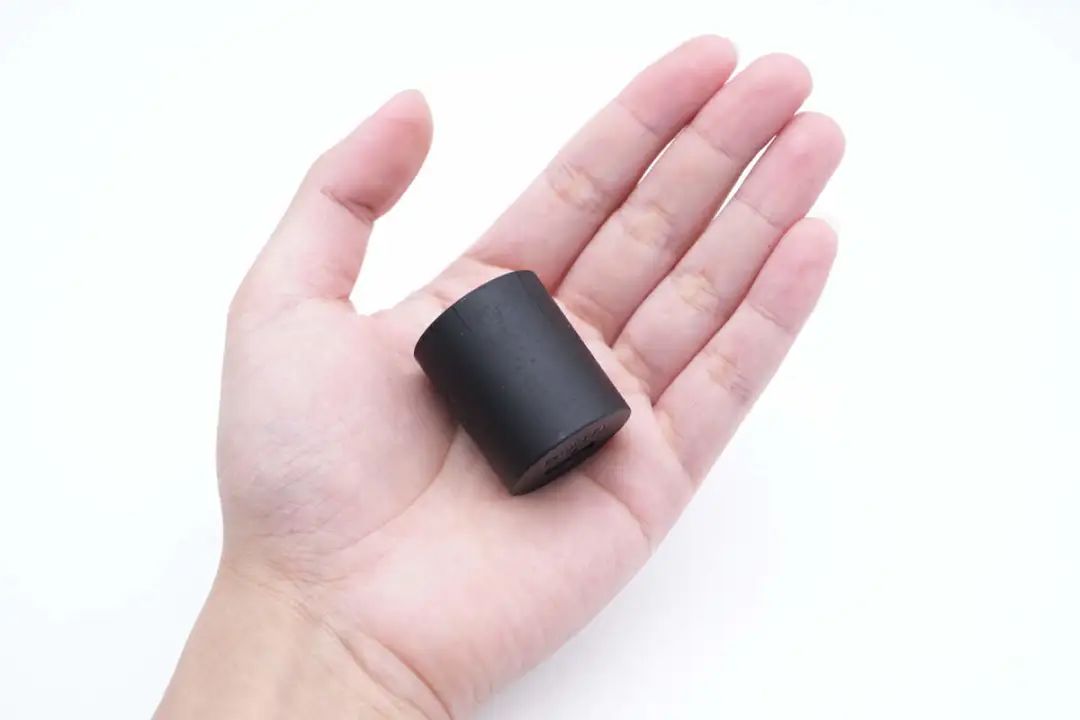

充电器拿在手上的大小直观感受。

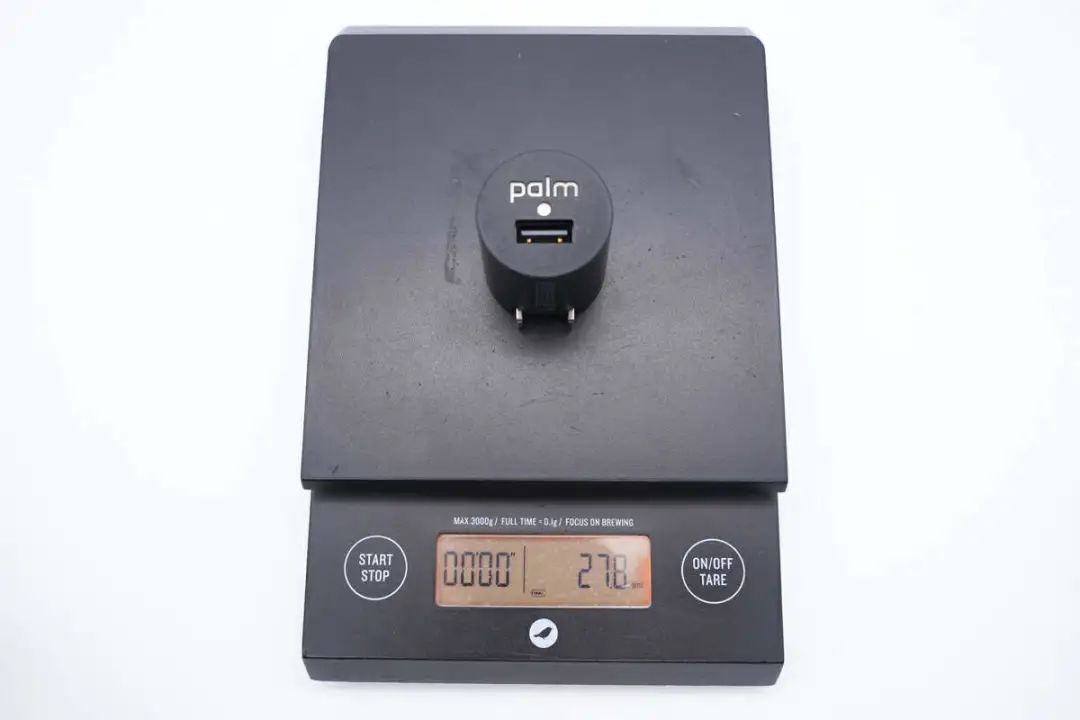

另外测得充电器净重约为28g。

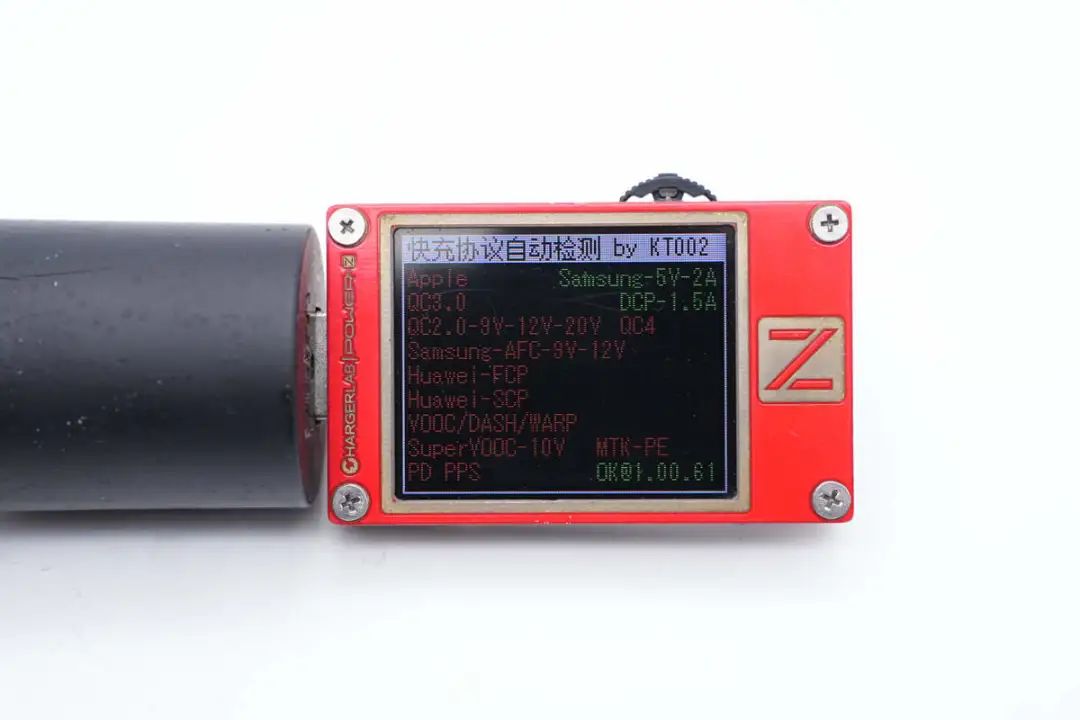

使用ChargerLAB POWER-Z KT002测得充电器支持Samsung 5V2A和DCP充电协议。
palm 5W充电器130拆解
看完了palm这款130充电器的外观和测试，下面就进行拆解，看看内部的用料和设计。

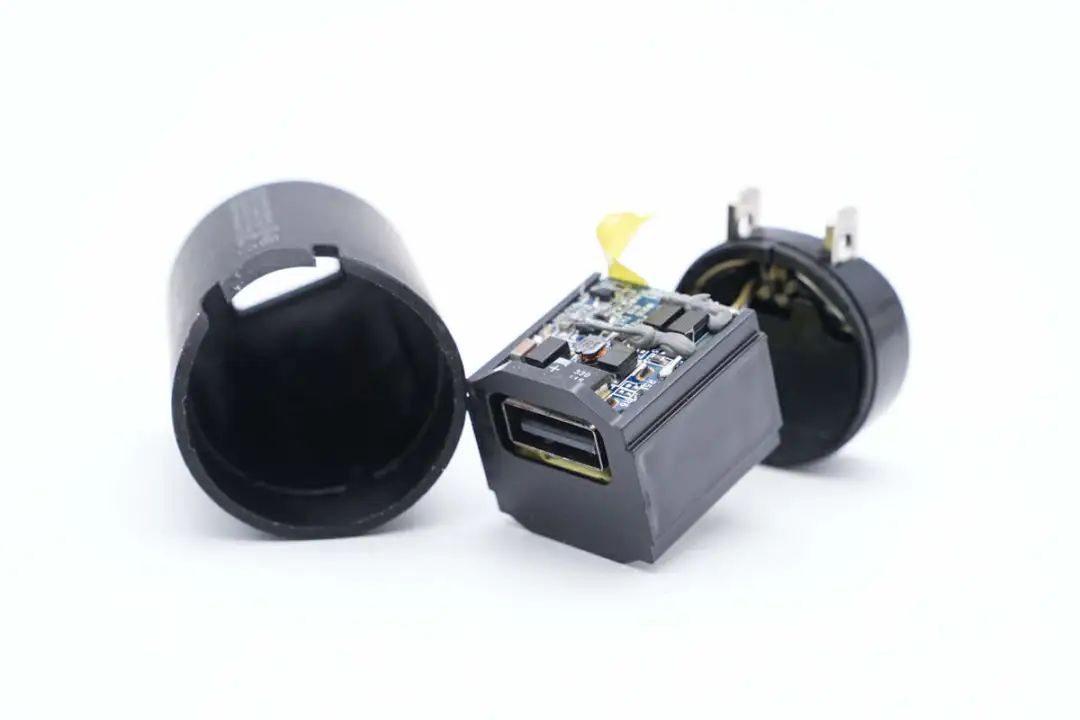

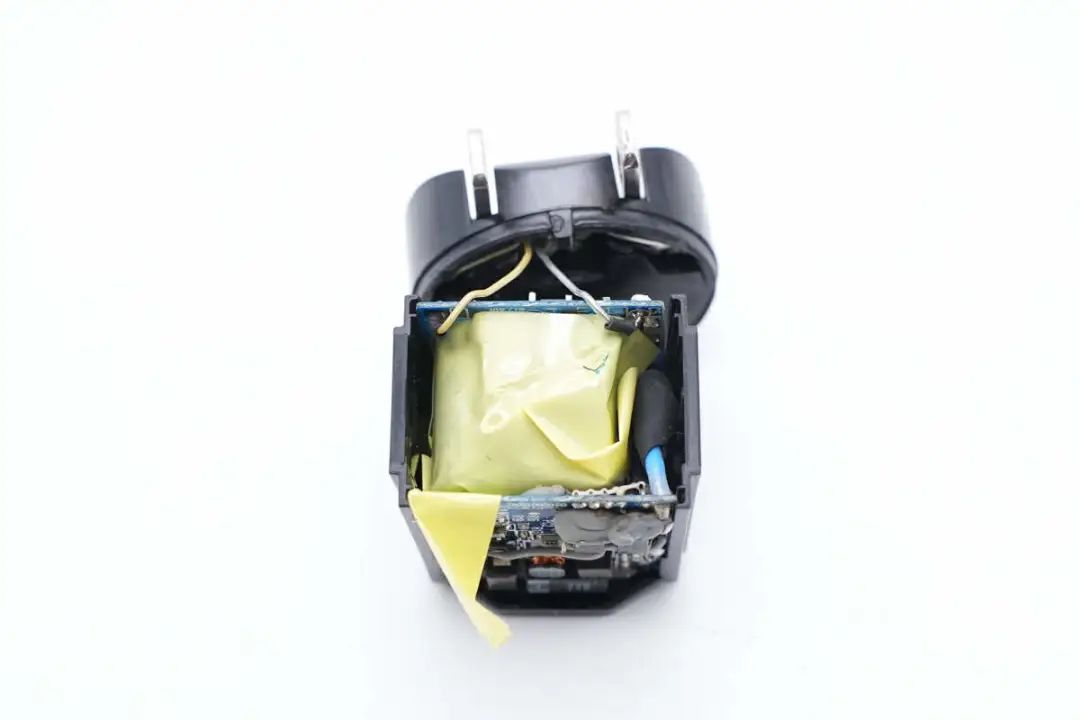

沿插脚侧外壳接缝拆开充电器外壳，取出内部PCBA模块。

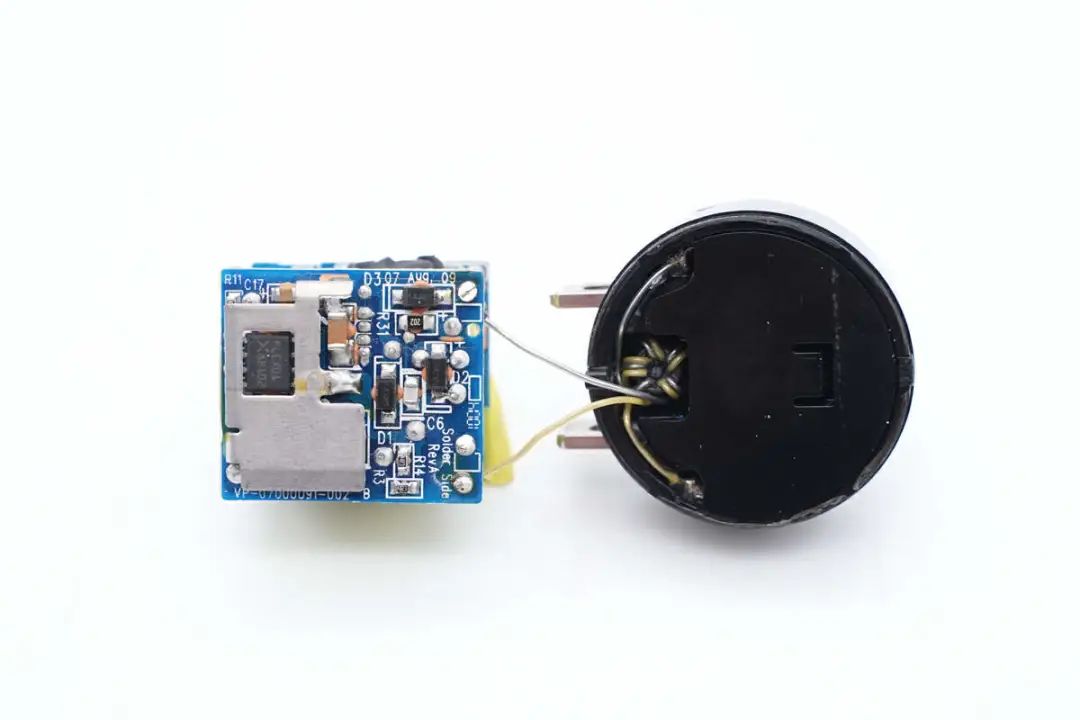

折叠插脚与PCBA模块通过导线焊接连接，PCBA模块通过塑料支架固定。

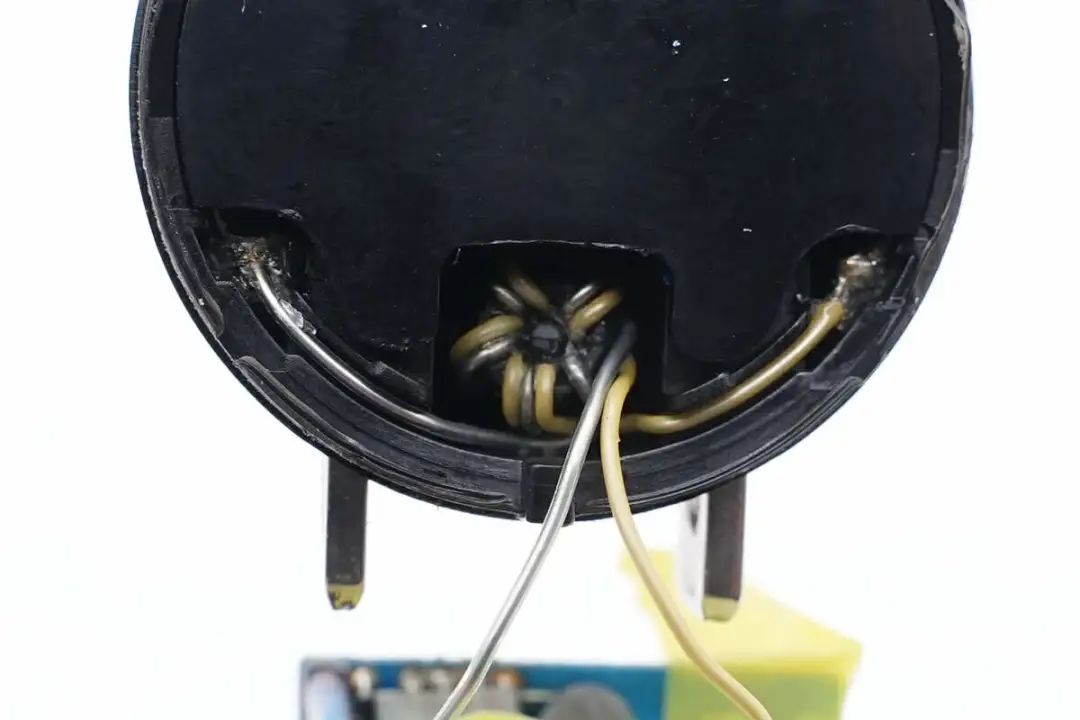

折叠插脚内部固定一颗共模电感。
共模电感使用黄色和灰色绝缘线绕制在磁环上。

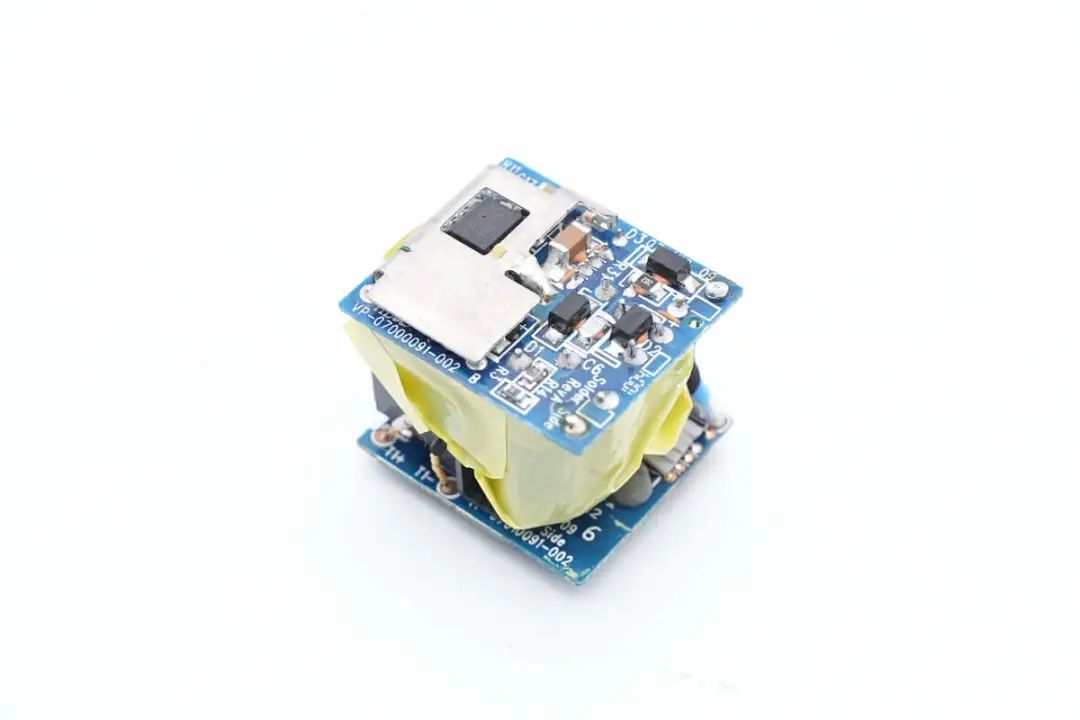

PCBA模块正面一览，高压侧焊接一片金属片，对应主控芯片的位置开窗。

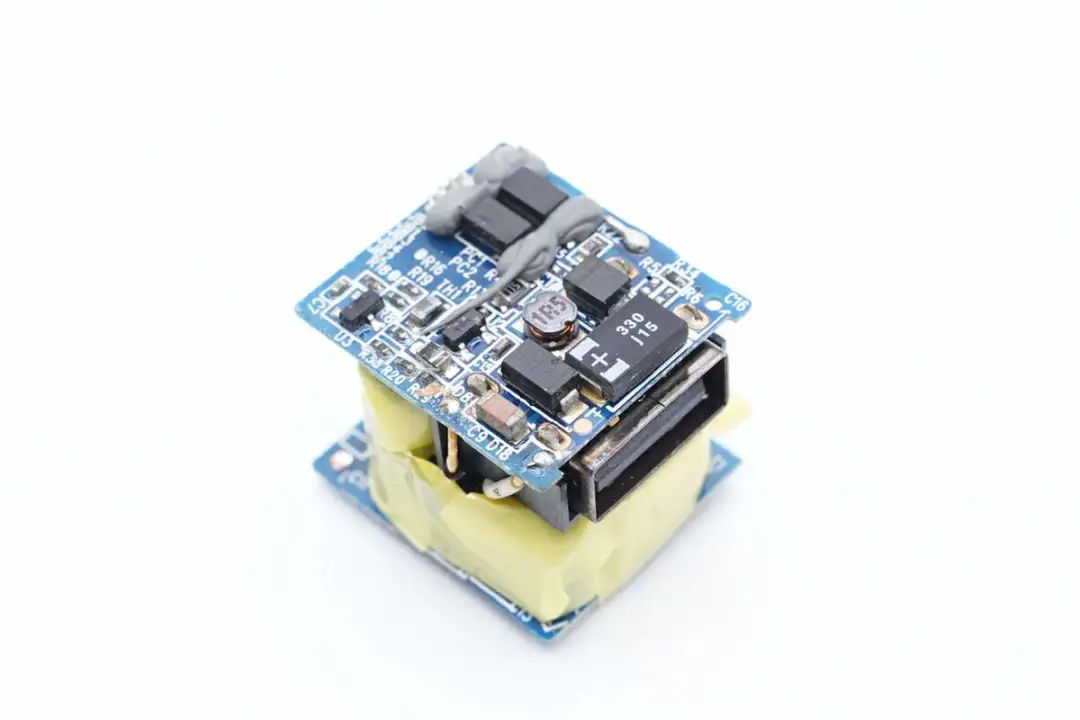

低压侧焊接两颗光耦，肖特基二极管，贴片滤波电容和滤波电感。

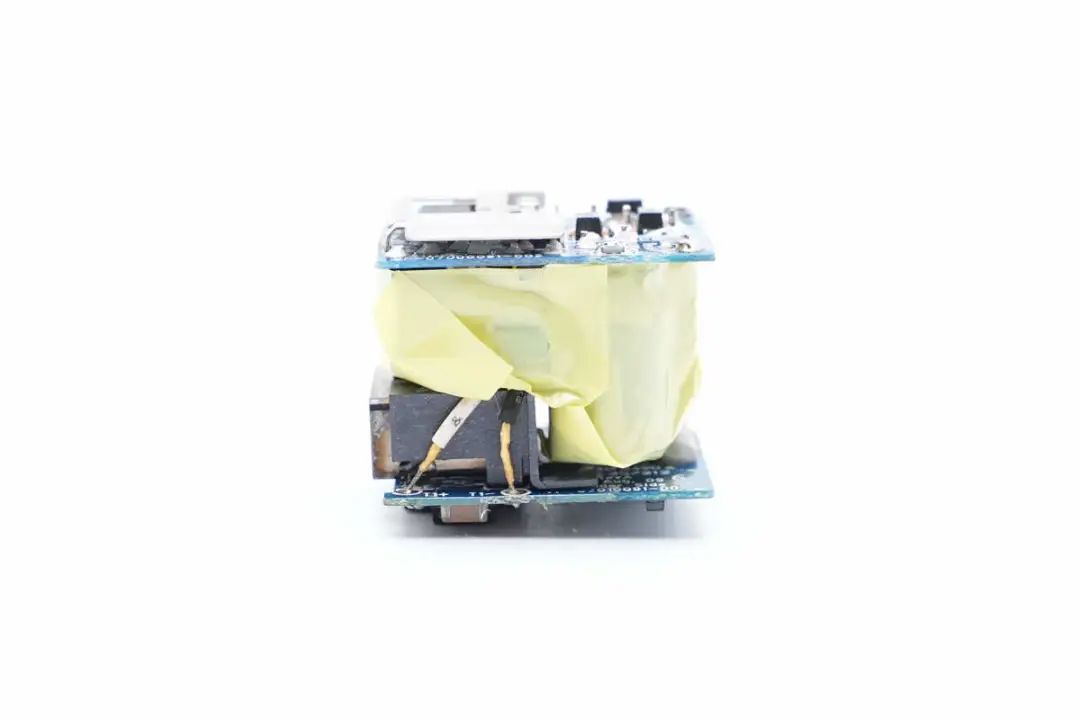

PCBA模块高压侧电解电容以及变压器均粘贴胶带绝缘。

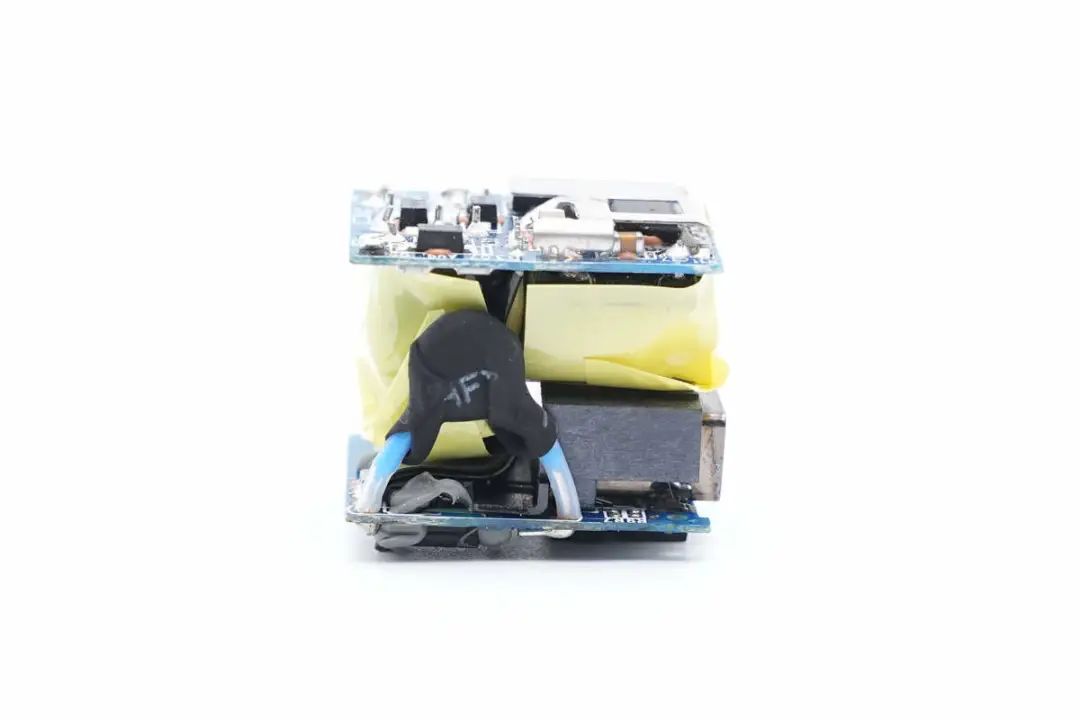

Y电容外套热缩管绝缘。

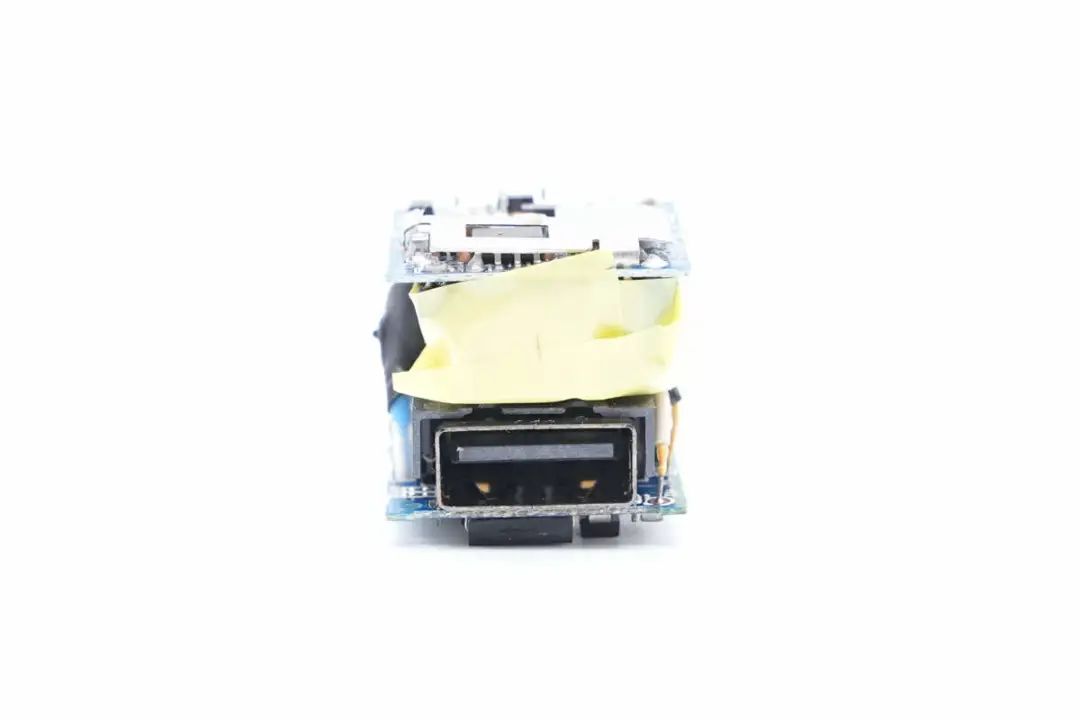

USB-A母座外套塑料罩绝缘。
右下角排线连接两块PCBA模块，用于输出电压反馈及保护功能。

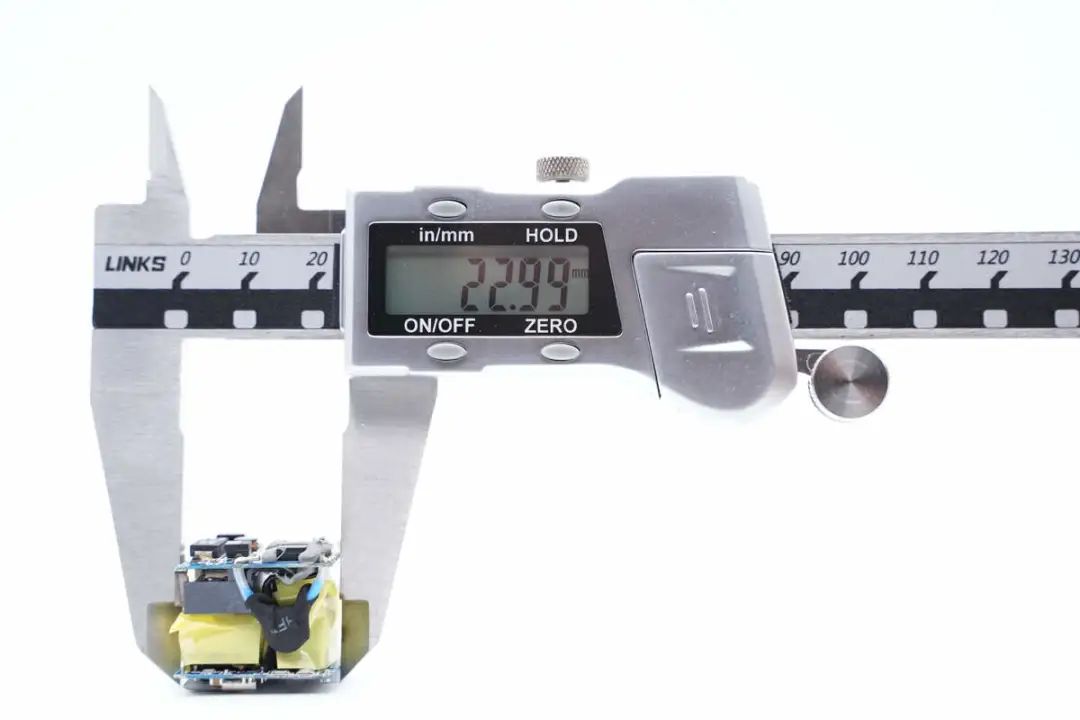

使用游标卡尺测得PCBA模块长度约为23mm。

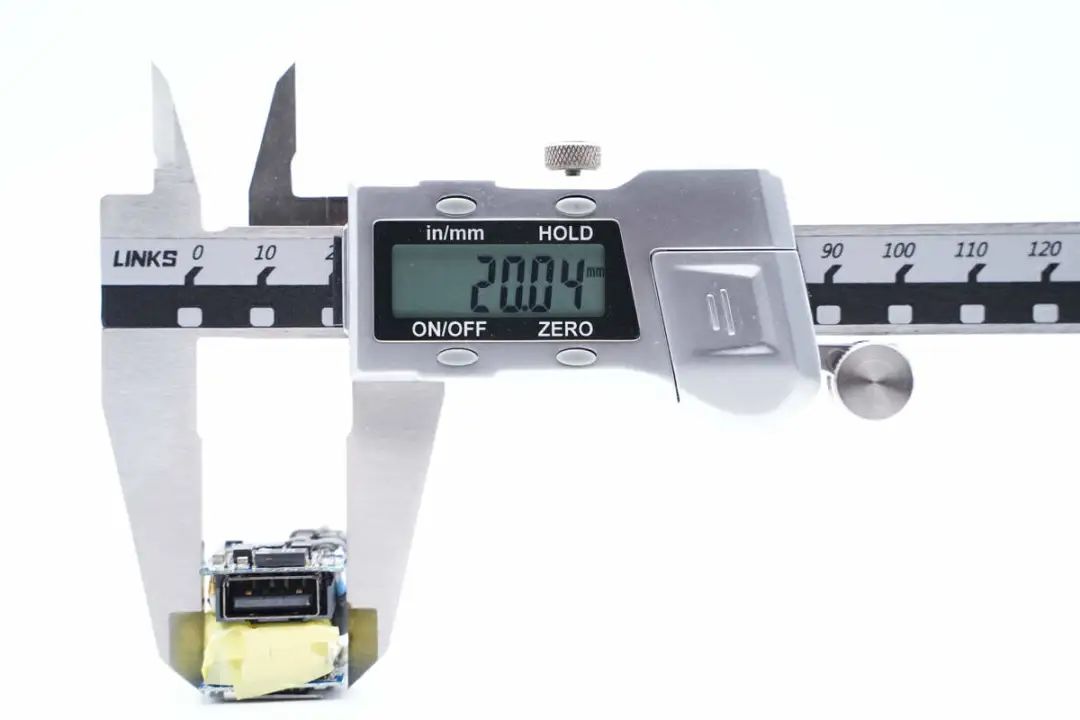

PCBA模块宽度约为20mm。

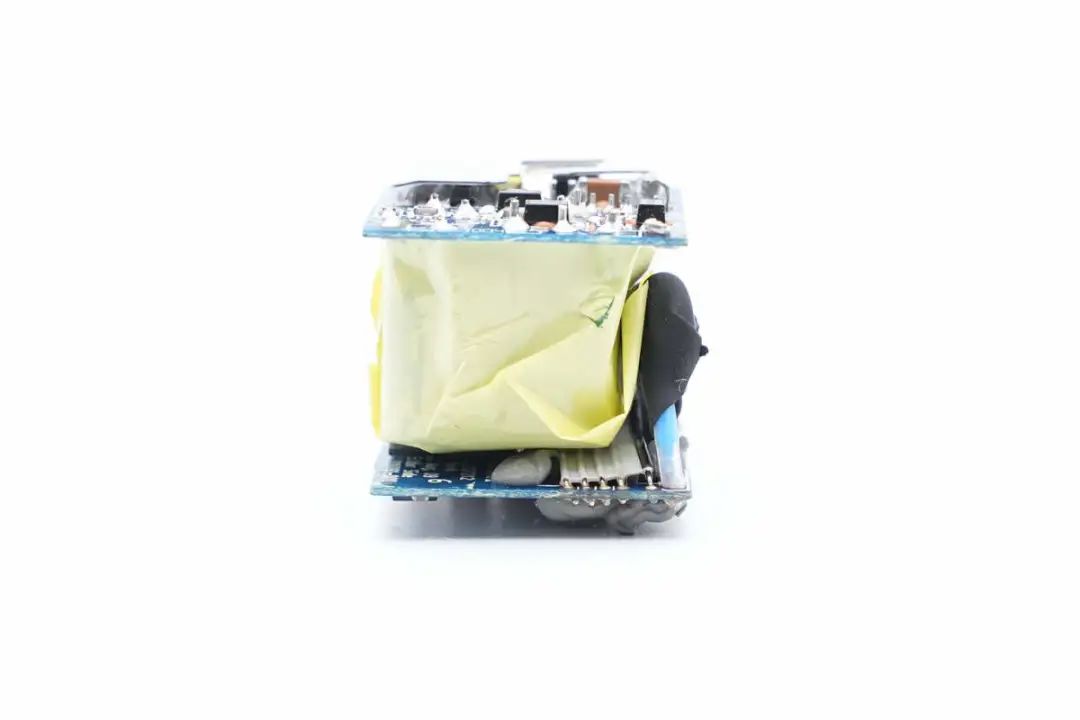

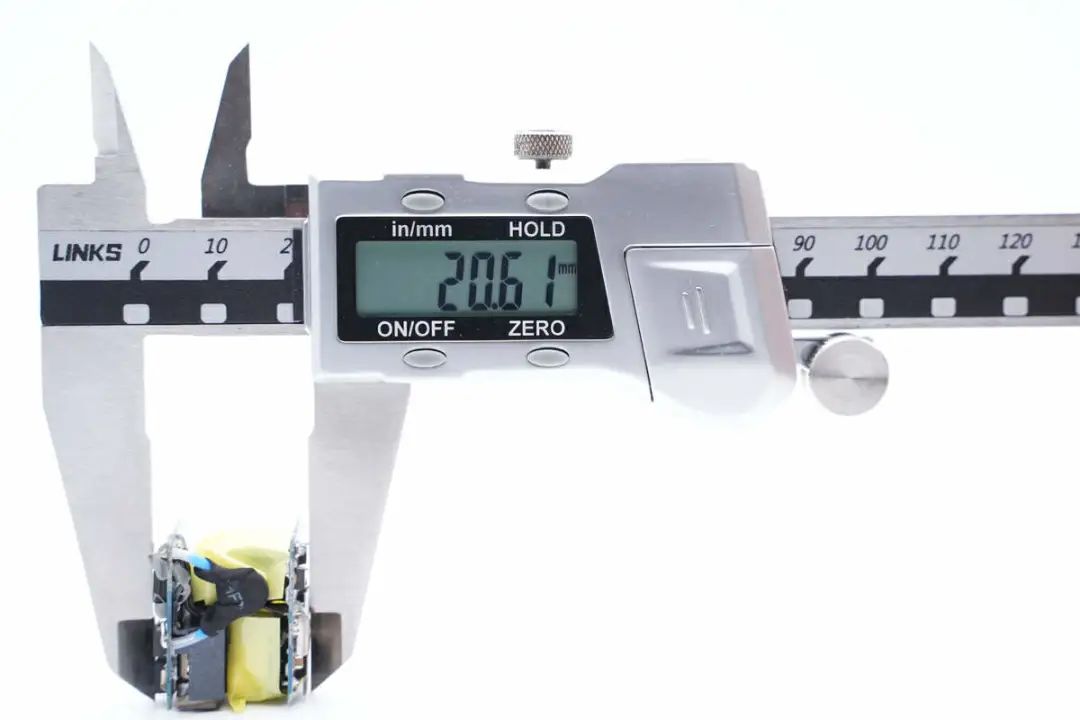

PCBA模块高度约为20.6mm。

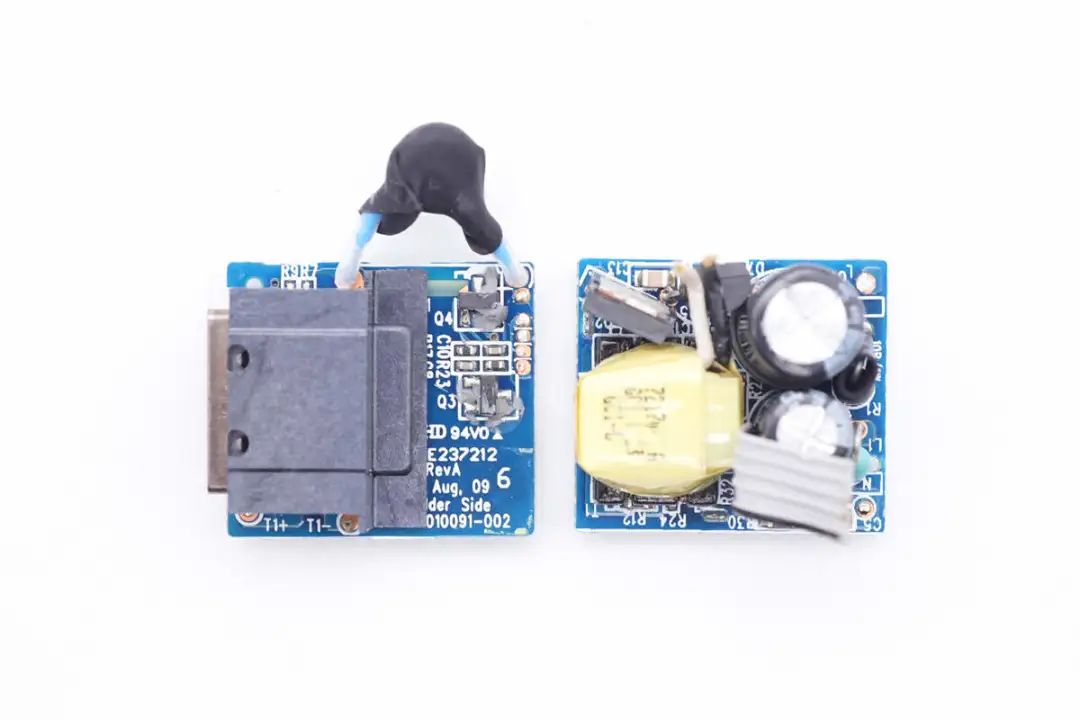

将两块PCB拆分，左侧为低压侧，焊接USB-A母座，右侧为高压侧，焊接高压滤波电容及变压器等元件。

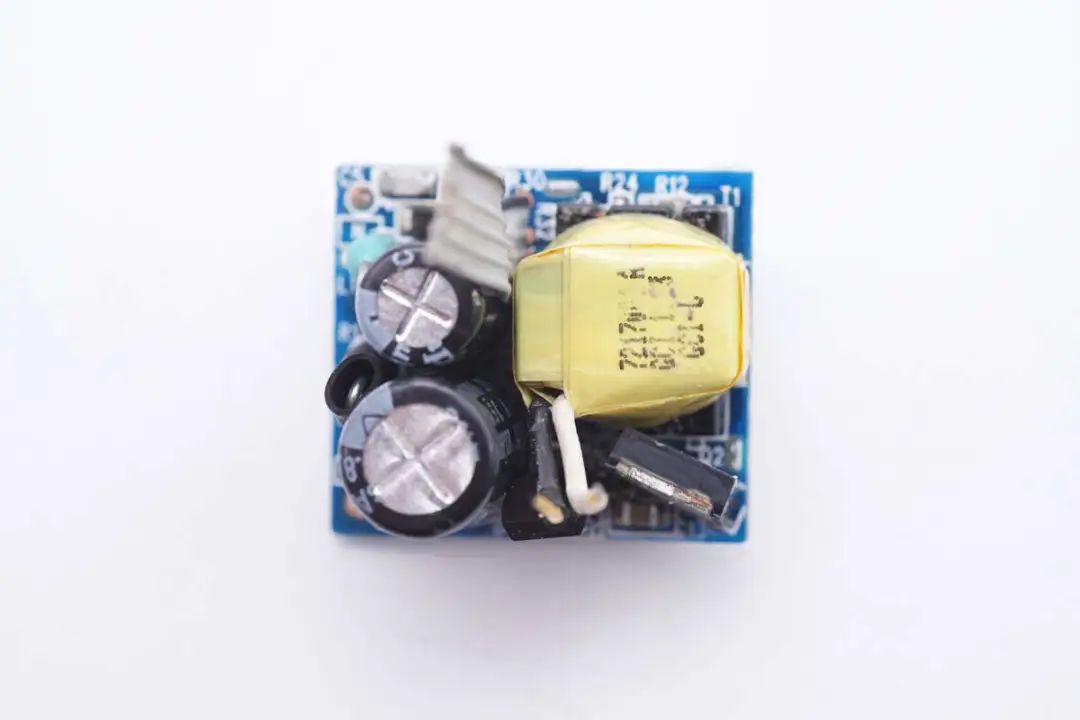

高压侧PCBA模块正面一览，焊接保险电阻，差模电感，高压滤波电容，开关管和变压器。

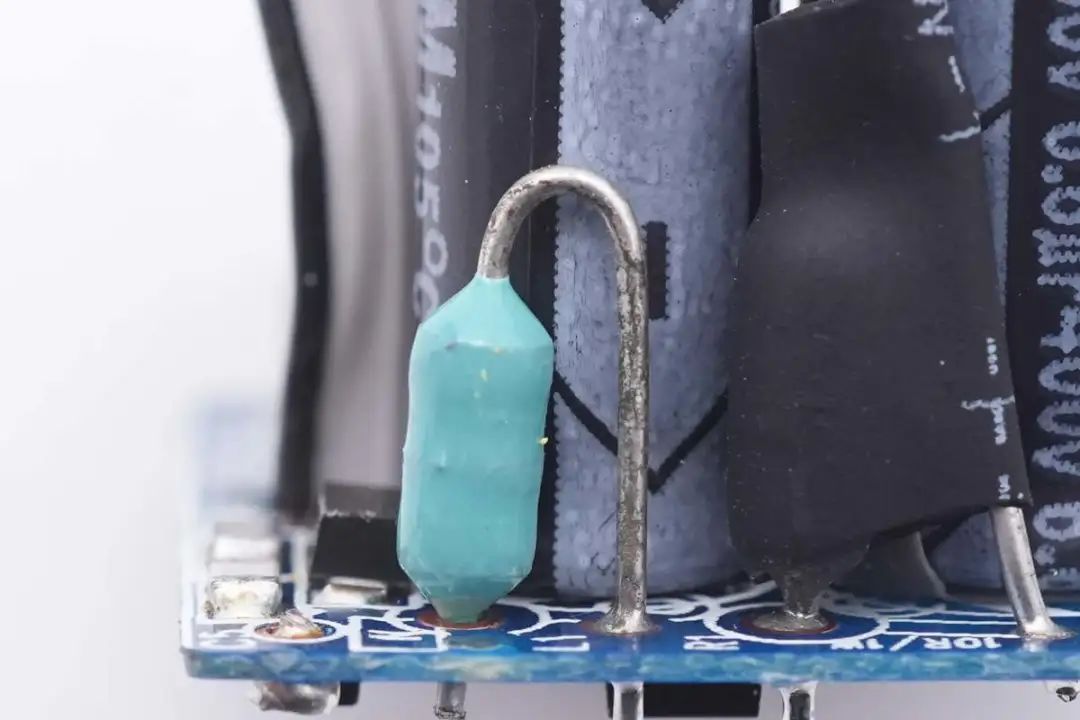

输入端保险电阻外套热缩管绝缘，规格为10Ω 1W。

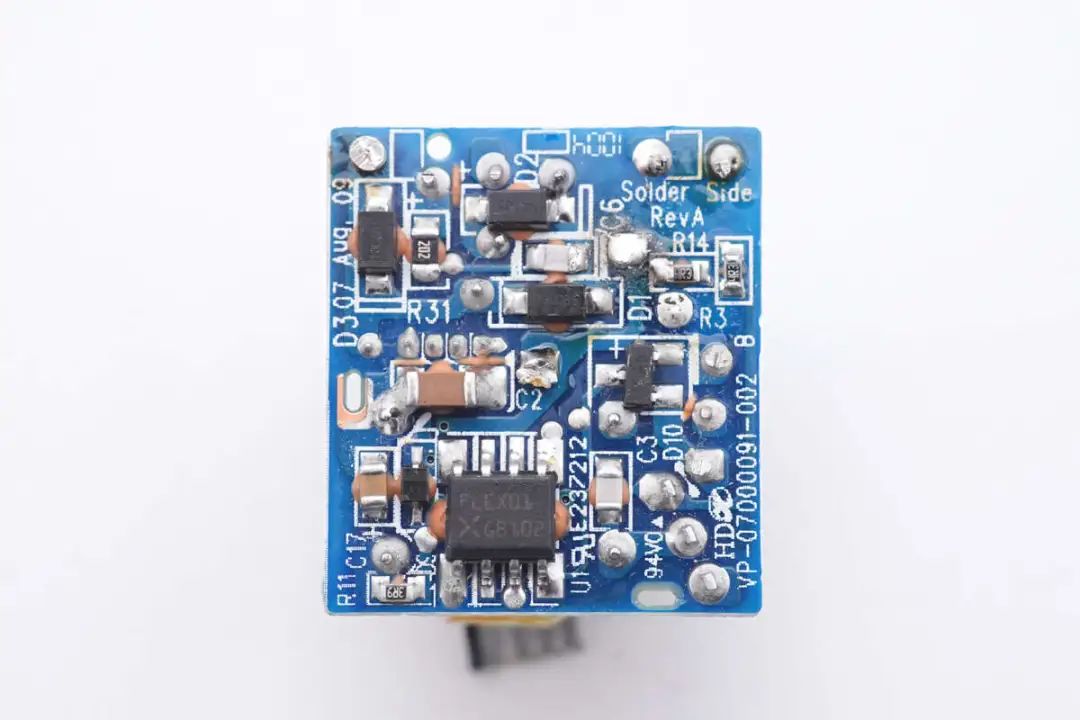

在PCBA模块背面焊接三颗整流二极管和一颗控制芯片。
差模电感左侧焊接一颗二极管，四颗二极管组成桥式整流。

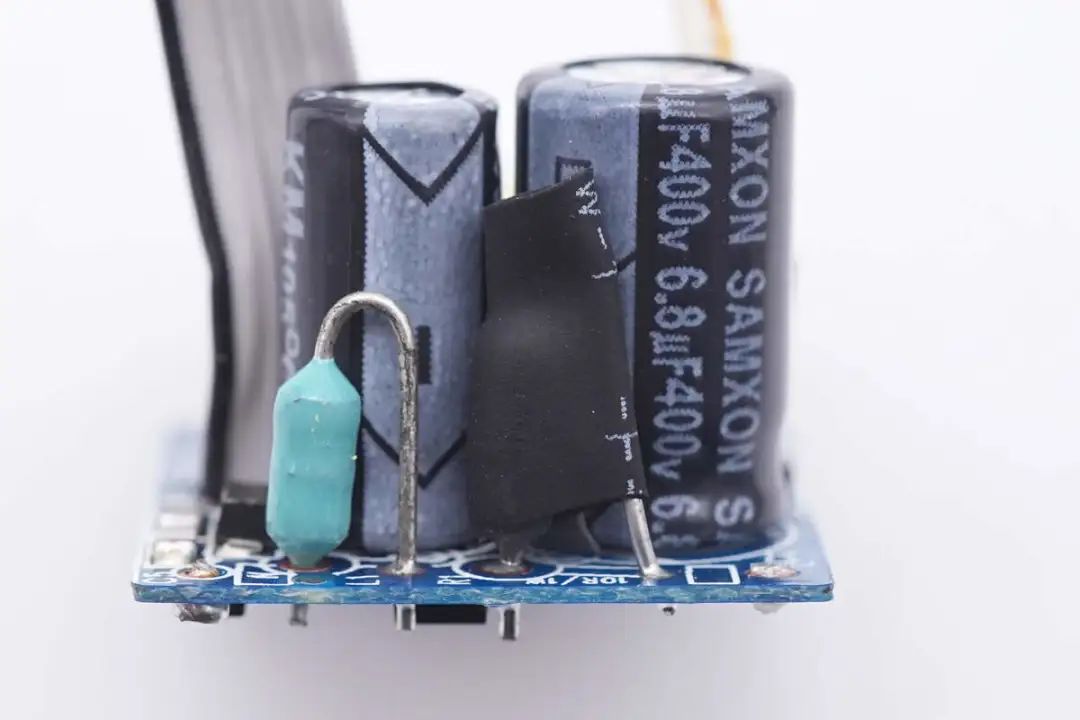

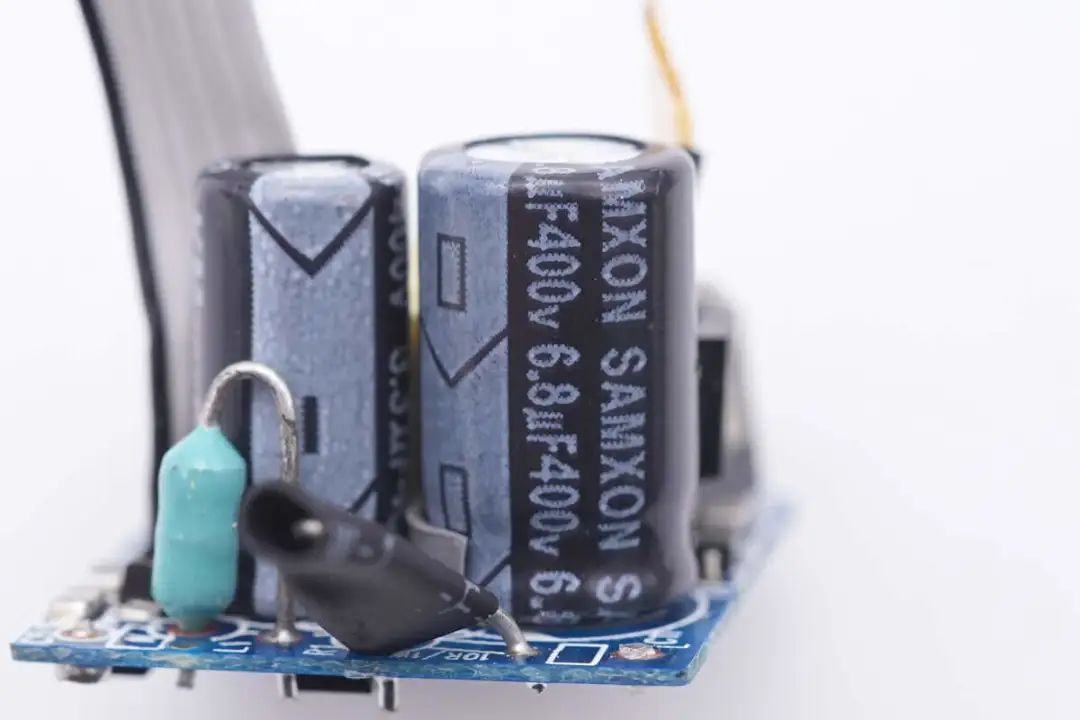

高压滤波电容来自万裕，规格为6.8μF400V。

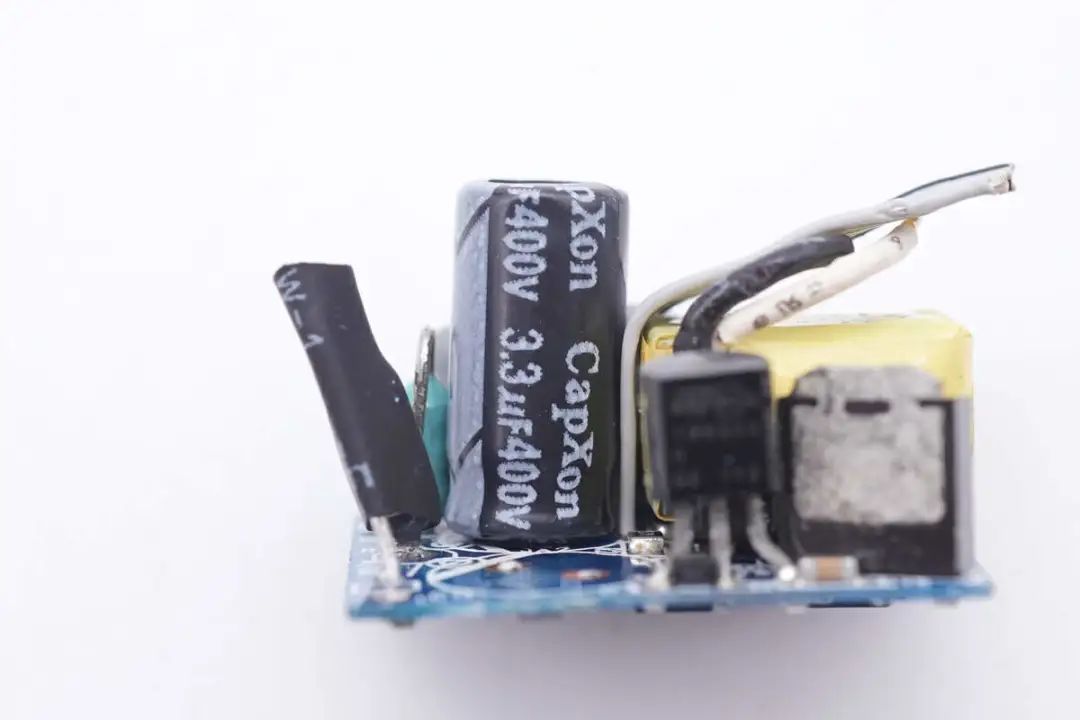

另一颗规格为3.3μF400V。

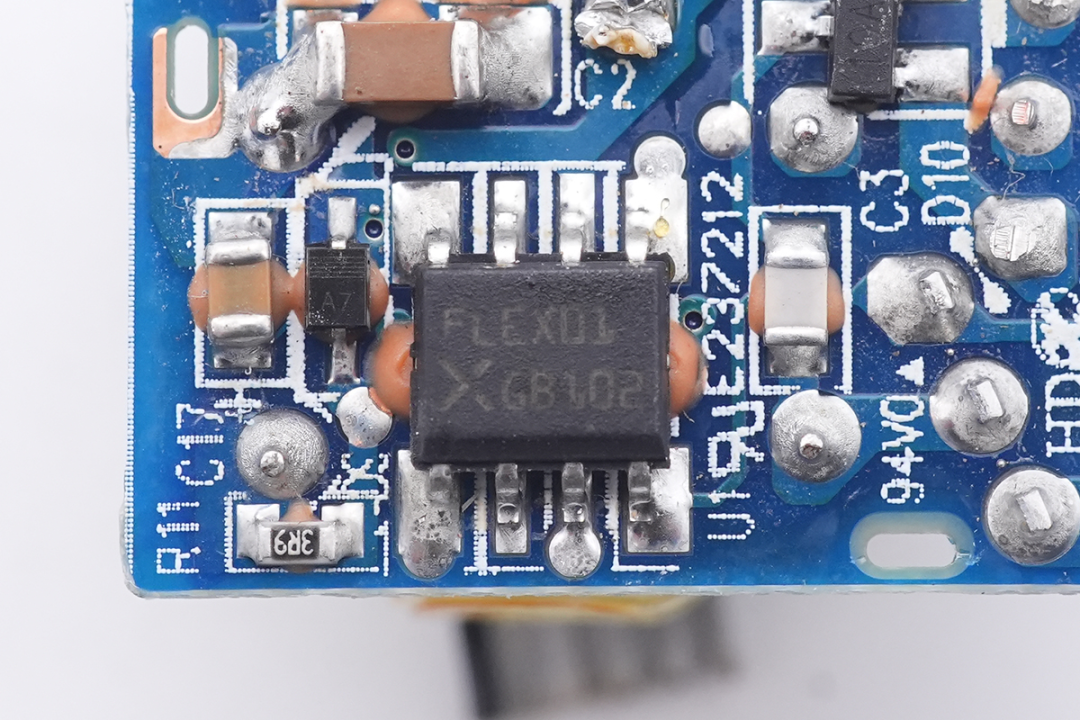

初级主控芯片丝印FLEX01，采用SO8封装。

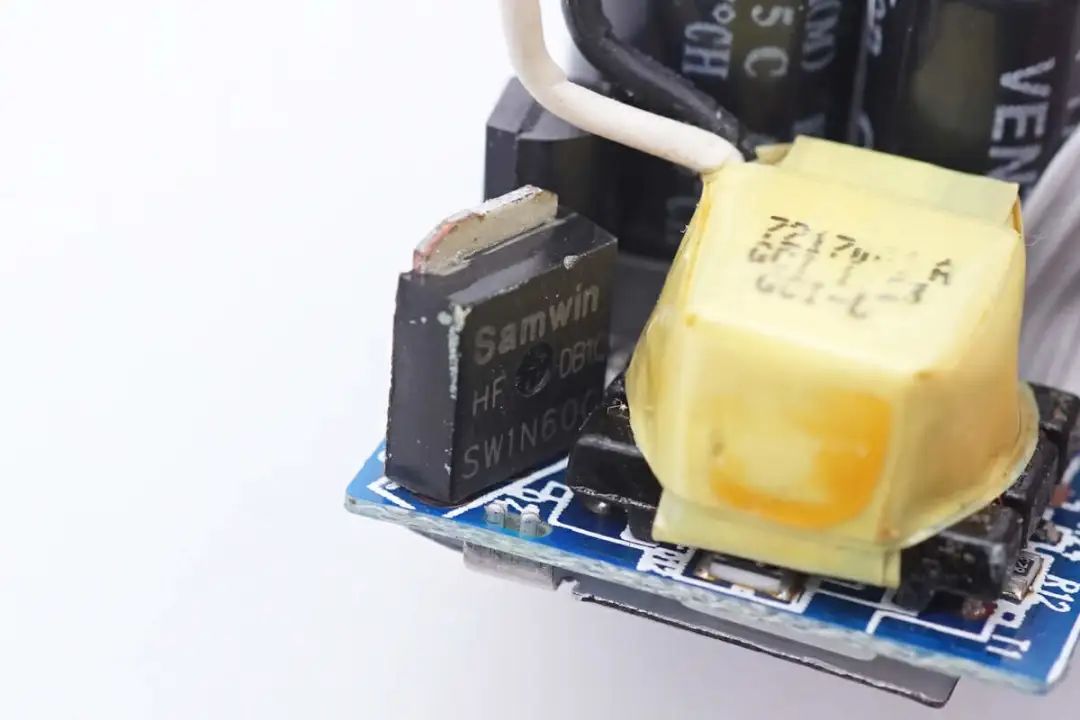

初级开关管来自芯派科技，型号SW1N60C，NMOS，耐压600V，导阻9Ω，采用TO251封装。

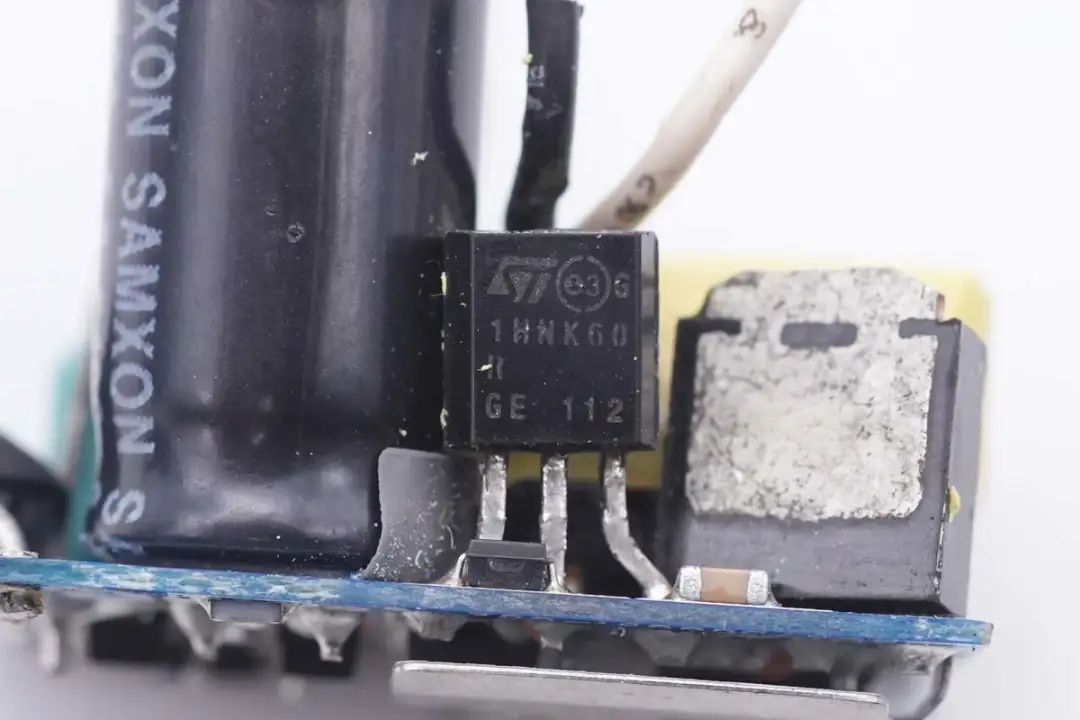

另一颗MOS管来自意法半导体，型号1HNK60R，耐压600V，导阻8Ω，采用TO92封装。

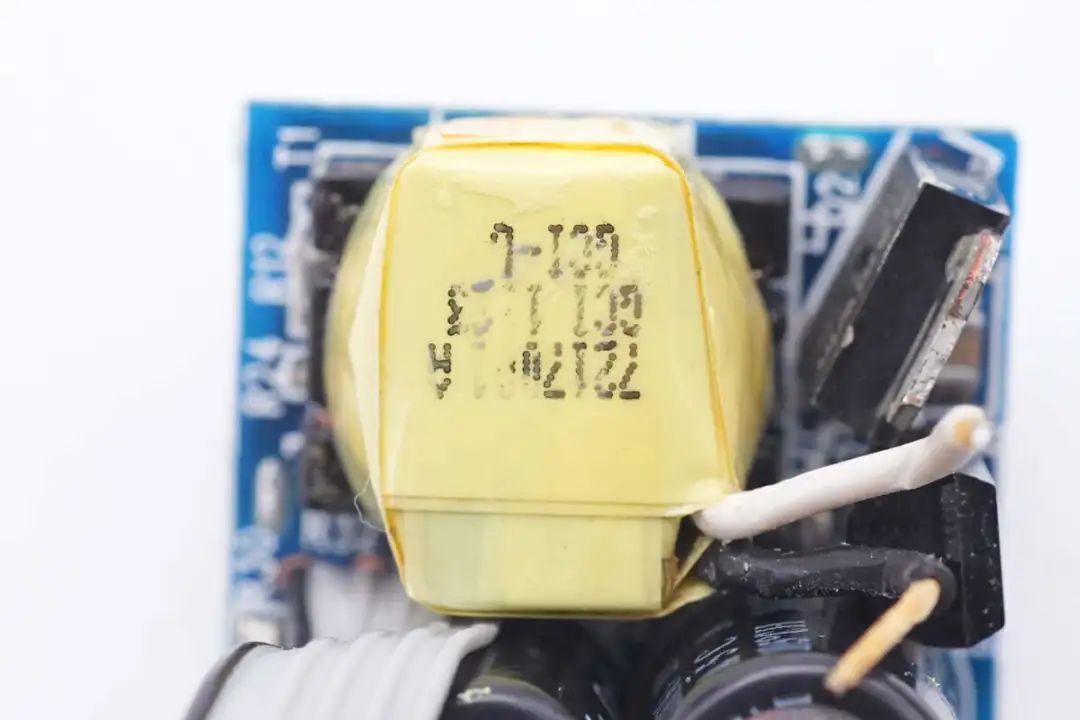

变压器采用胶带严密缠绕绝缘，输出采用多层绝缘线。

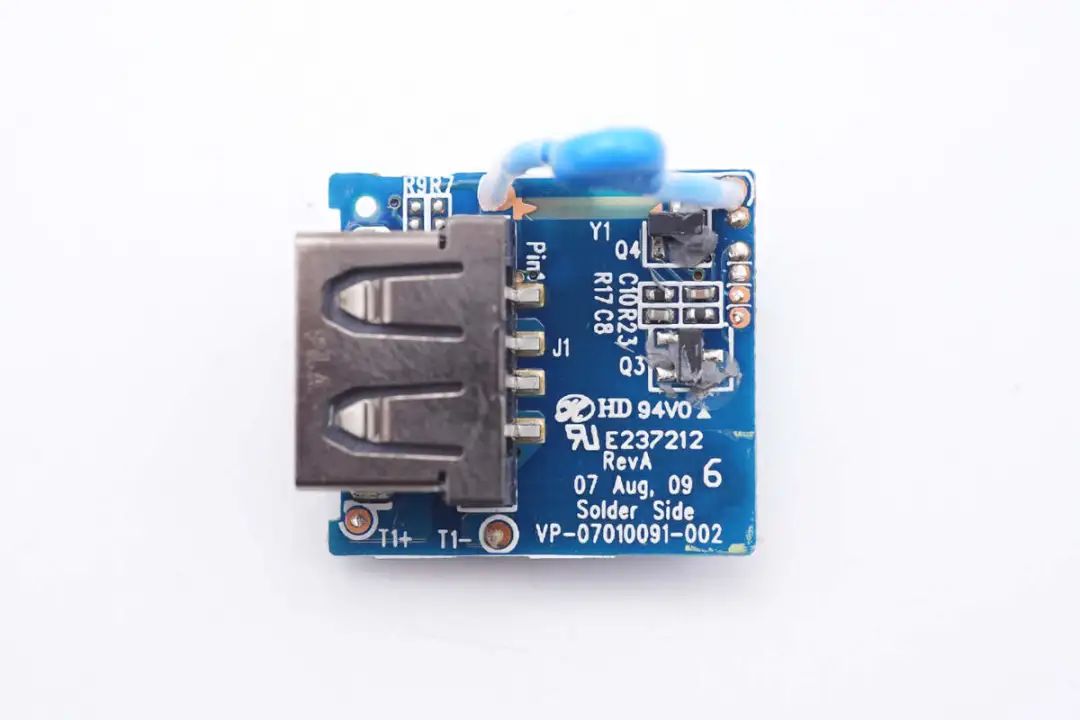

输出小板焊接USB-A母座和蓝色Y电容。

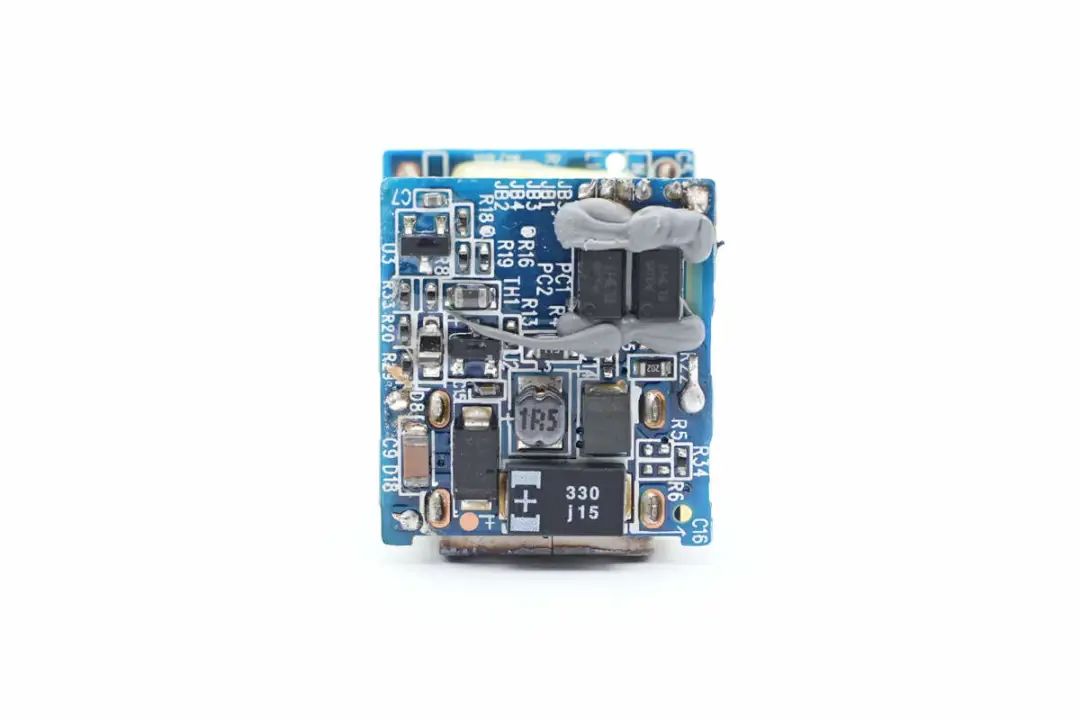

另一面焊接两颗光耦，整流二极管，贴片钽电容和滤波电感。

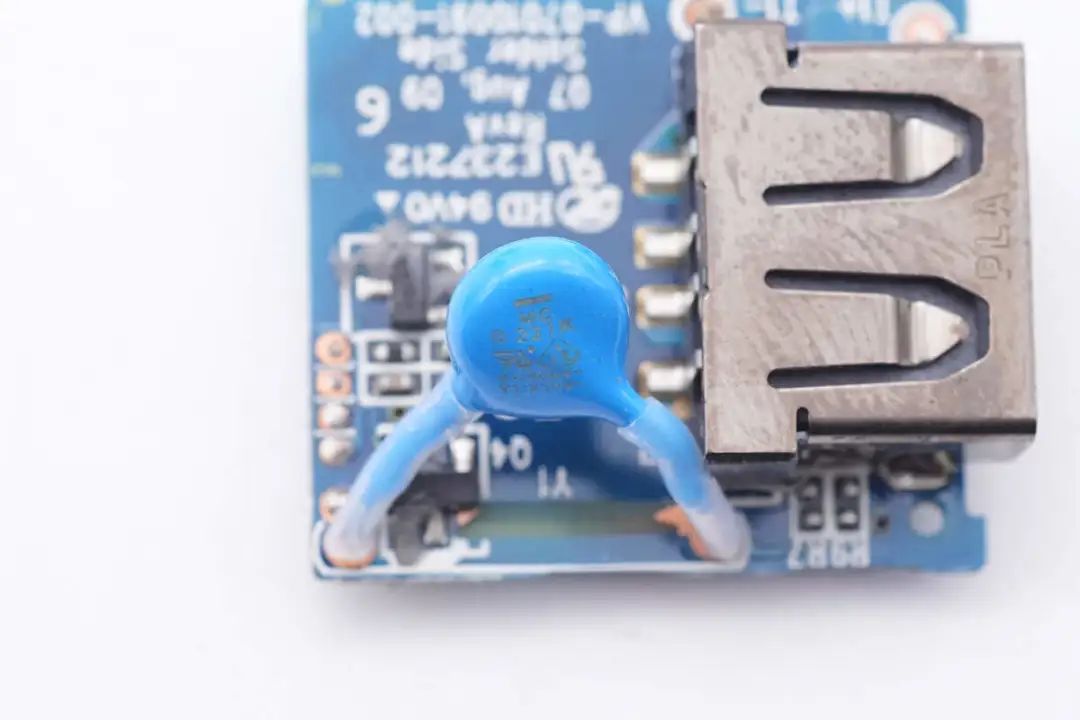

蓝色Y电容引脚套有绝缘管。

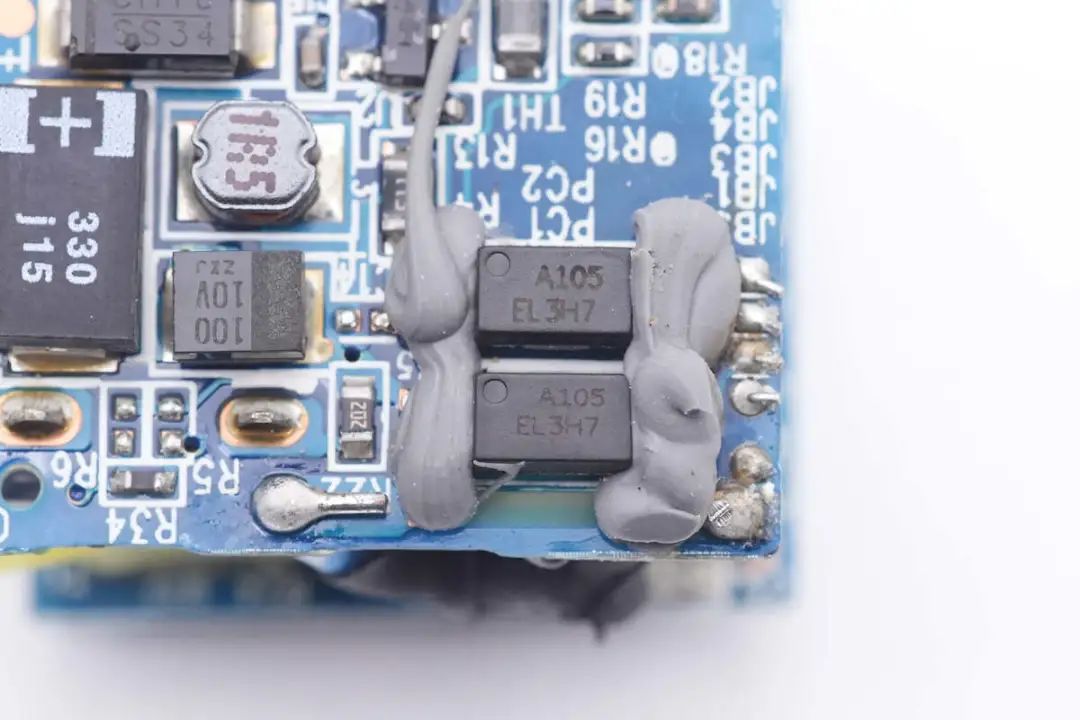

两颗贴片光耦分别用于电压反馈和过热保护功能。

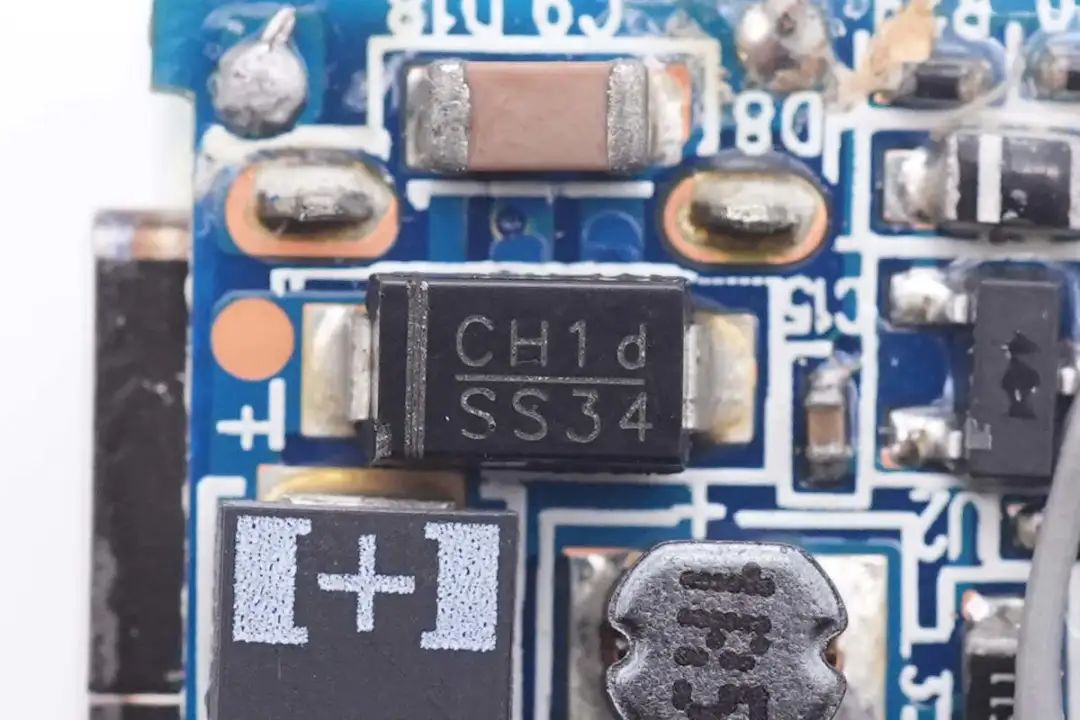

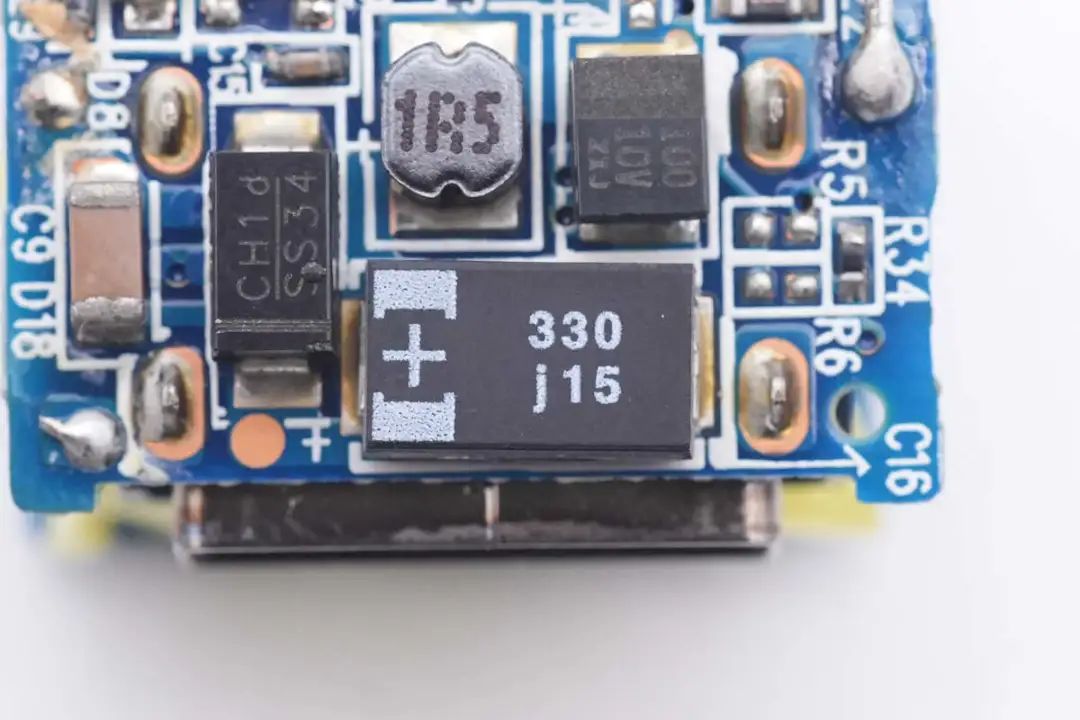

SS34肖特基二极管用于输出整流。
一颗滤波电容规格为330μF 6V。

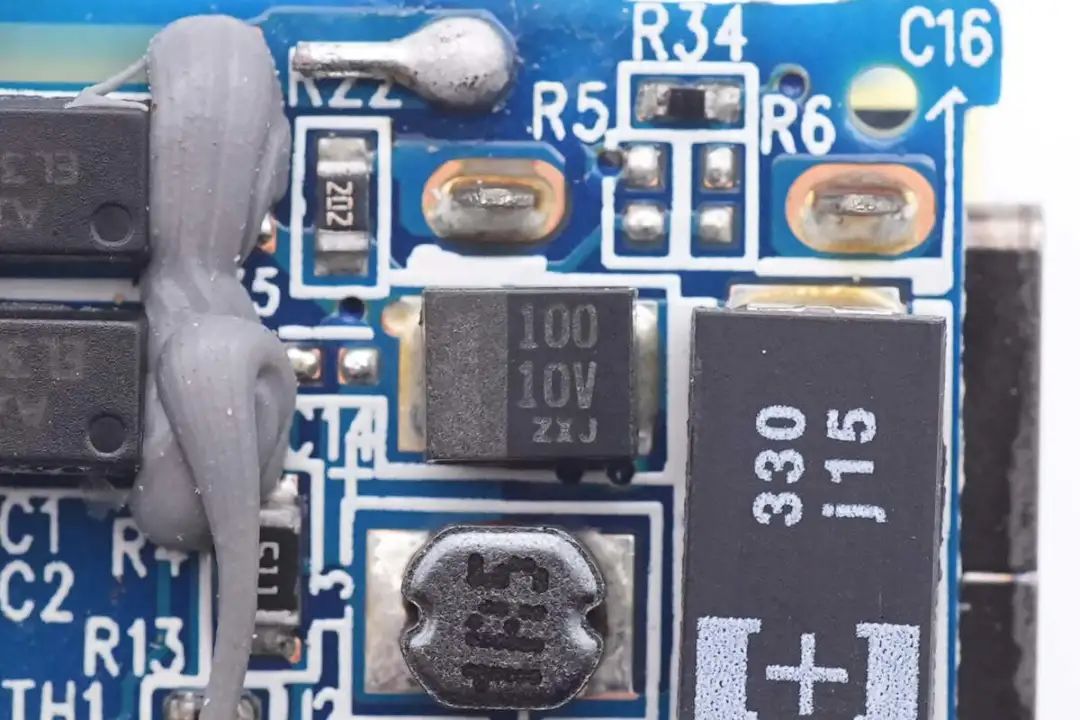

另一颗滤波电容规格为100μF 10V。

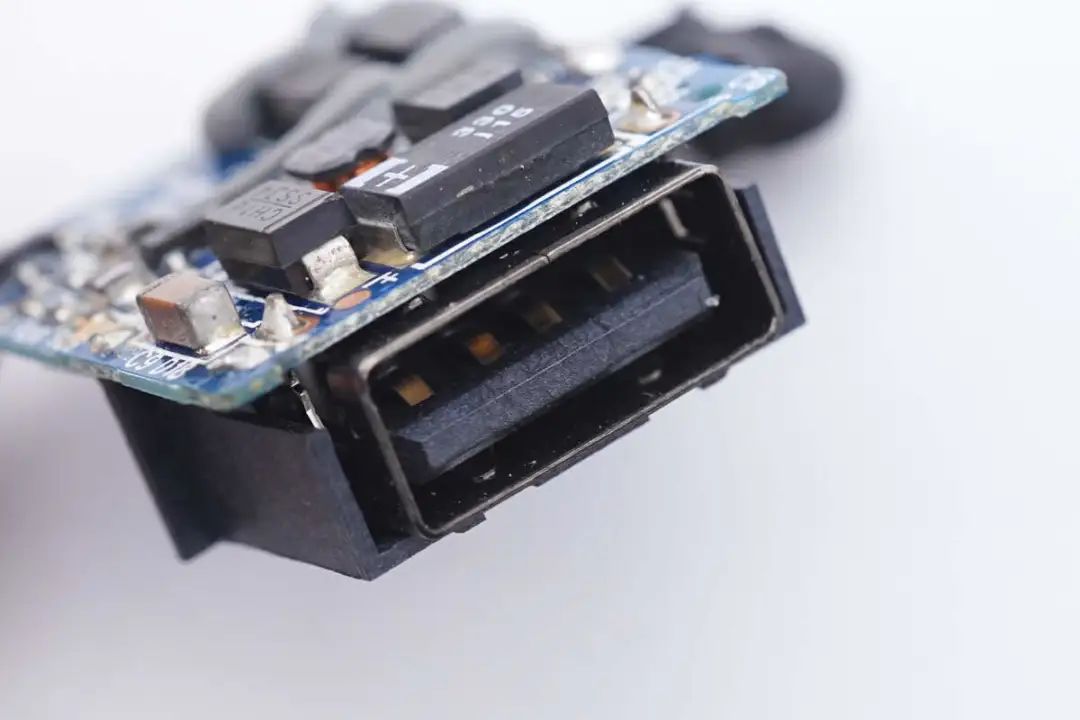

输出USB-A母座采用过孔焊接固定。

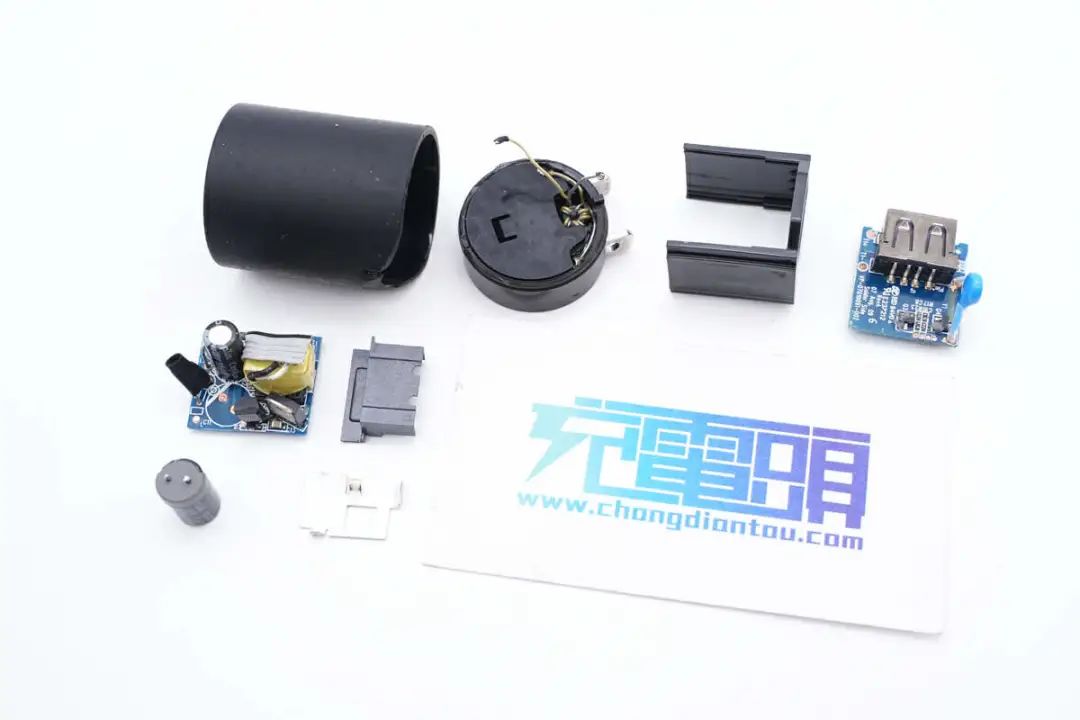

全部拆解一览，来张全家福。
充电头网拆解总结
palm这款130充电器采用与124相同的外观设计，代工厂由富港电子改为伟创力。充电器具备5V1A输出，输出USB-A接口处印有palm字样，品牌辨识度相当高。5瓦的输出功率，在当年可以满足大多数手机以及数码产品的充电需求。
充电头网通过拆解了解到，这款充电器采用两块PCB设计，体积小巧，充电器内部初次级PCB通过塑料支架支撑固定，并粘贴胶带绝缘。内部使用两颗光耦，分别用于输出电压反馈和温度过热保护，输出采用肖特基二极管和钽电容进行滤波，体积小巧且耐用。
