Orcad原理图元件PCB封装的添加方法

画好原理图之后，我们的元器件要有对应的器件PCB封装才能导入到PCB文件中进行设计。首选双击原理图中的元器件，在Property Editor对话框点击Parts，如图1所示。找到PCB Footprint，在这一栏中直接输入PCB封装的名字即可。封装名一定要跟PCB封装库中的名字相对应。

通常我们会更习惯于竖排的编辑框，直接点击左上角的Pivot即可，如图2所示。

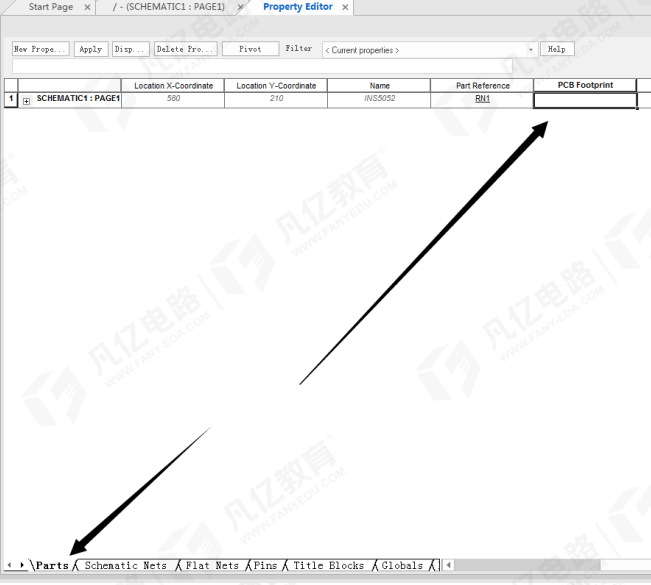

图1 PCB Footprint位置示意图

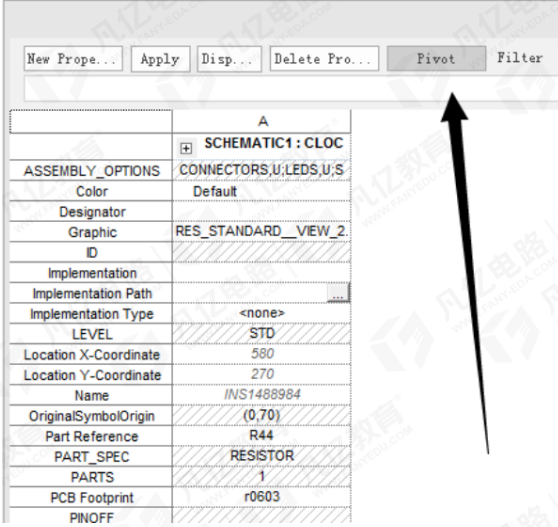

图2 竖排编辑框

编辑完成之后直接点击Apply，如图3所示，也可选择Property Editor对话框右击选择Save，或者按键盘Ctrl+S保存退出。

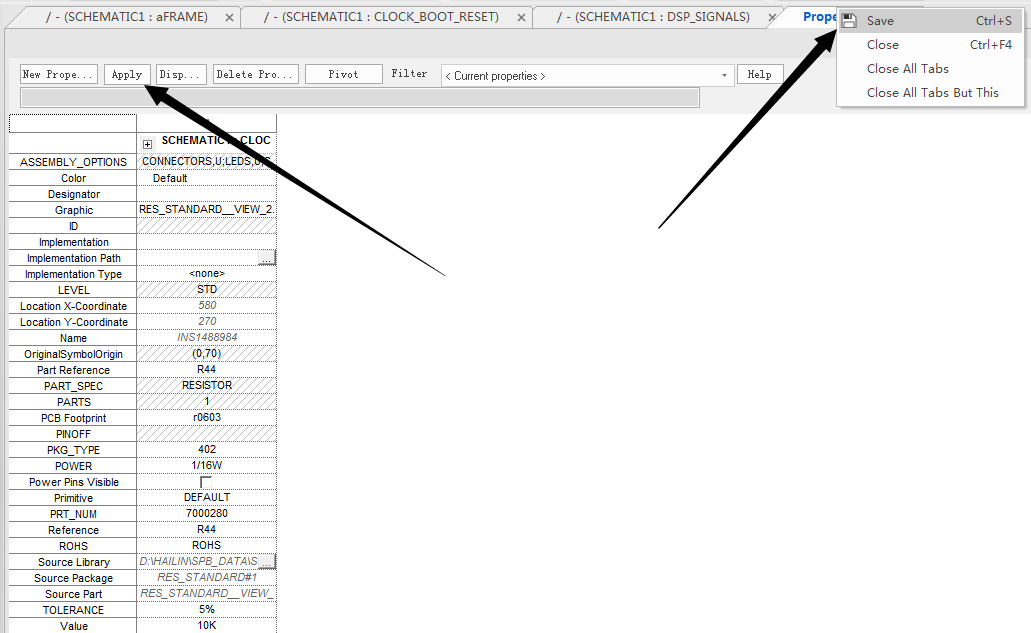

图3 应用及保存示意图
