-----充电头网拆解报告第2487篇-----
前言
三星推出了一款35W双口充电器，型号为TA220，这款充电器配备1C1A接口，单口输出时USB-C口支持35W输出功率，USB-A口支持15W输出，双口同时输出时，USB-C口降为20W，USB-A口仍然支持15W输出功率。三星这款充电器支持安卓和苹果设备使用，可以满足笔记本电脑，平板电脑和手机的充电需求，对主流设备都有很好的充电兼容性，下面充电头网就拆解三星这款充电器，一起看看内部的方案和设计。此前充电头网还拆解过三星65W 2C1A快充充电器、三星45W氮化镓充电器、三星原装45W USB PD快充充电器（国行版）、三星国行版25W PD快充充电器、三星30W 1A1C快充充电器等产品，欢迎查阅。
三星35W双口充电器开箱

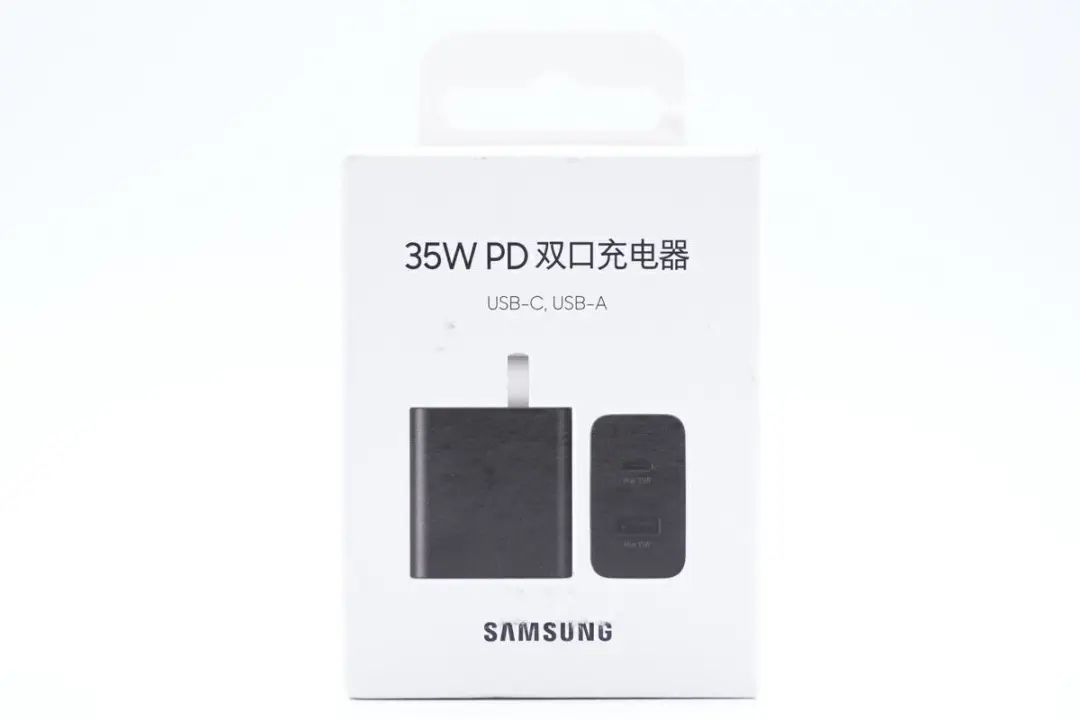

包装盒正面印有SAMSUNG品牌、充电器外观和名称，依旧是十分简洁的设计风格。

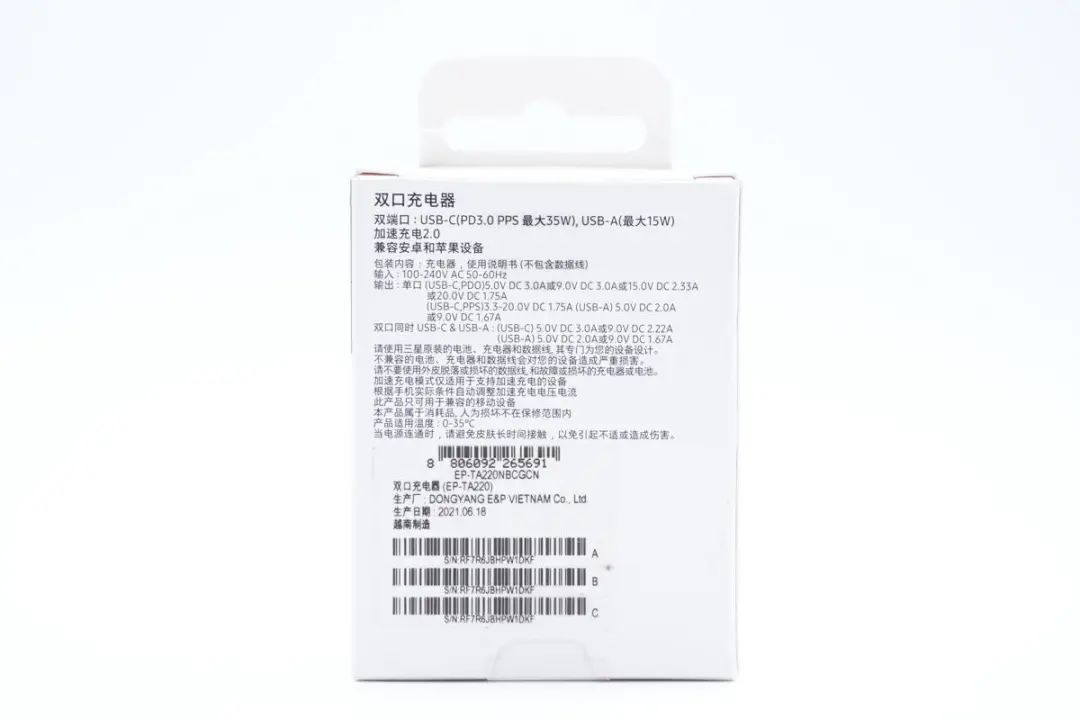

背面印有充电器规格参数和注意事项。

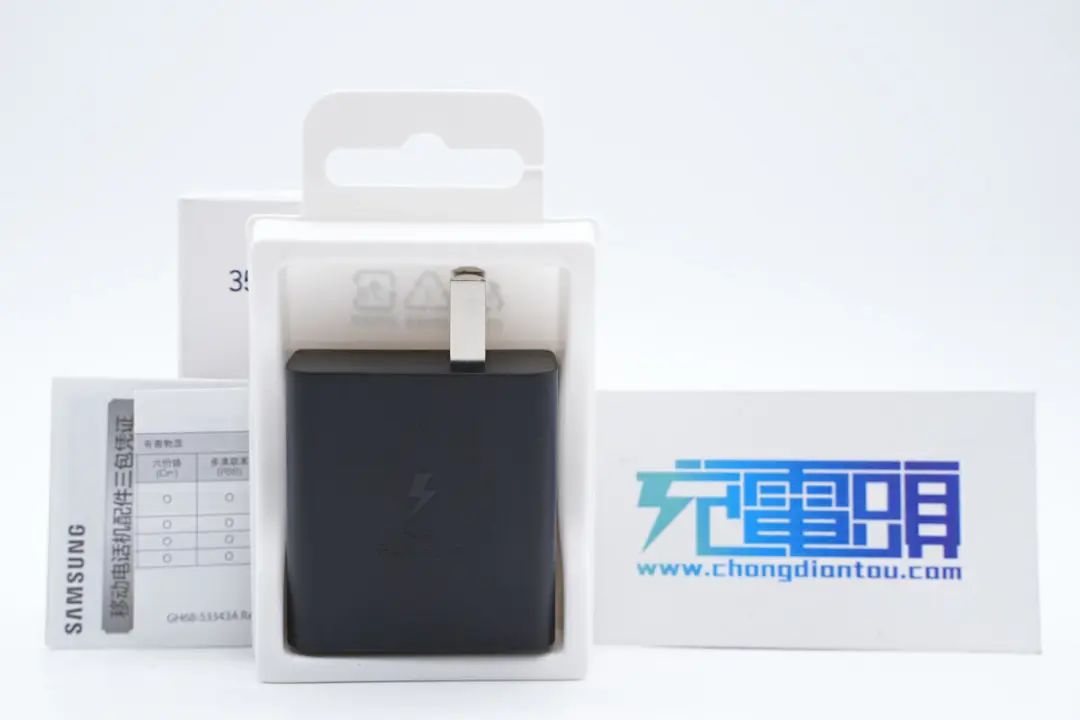

包装内含充电器、三包凭证以及有毒有害物质清单。

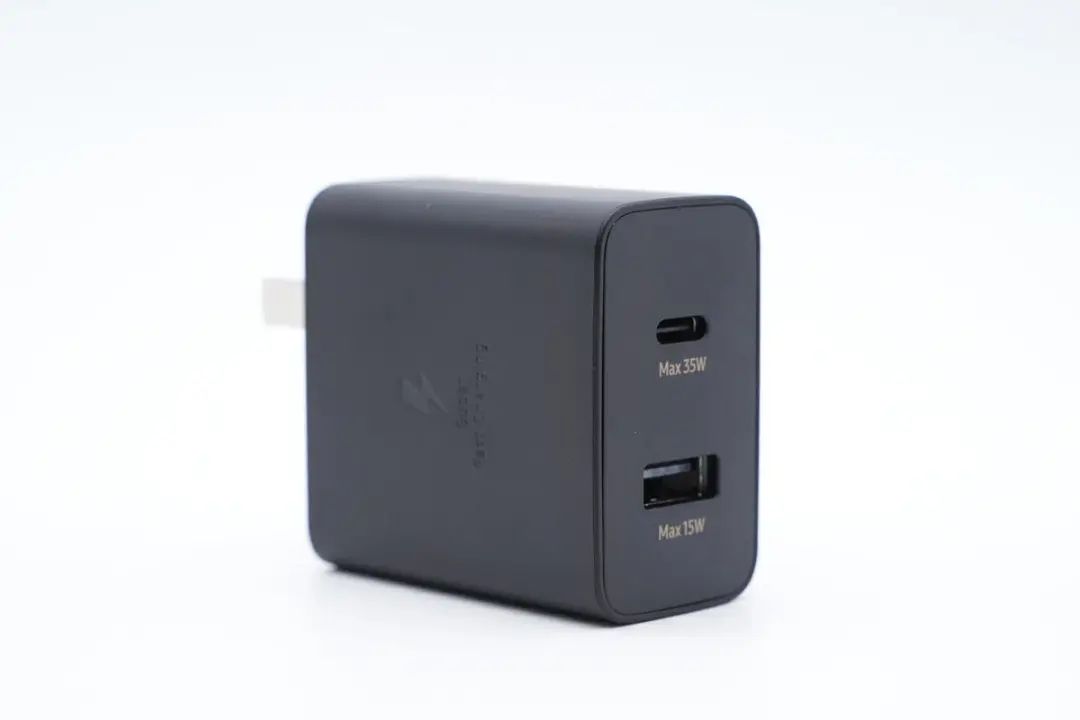

充电器依旧是三星浓郁的快充充电器风格设计，直板机身加磨砂抗指纹外壳。

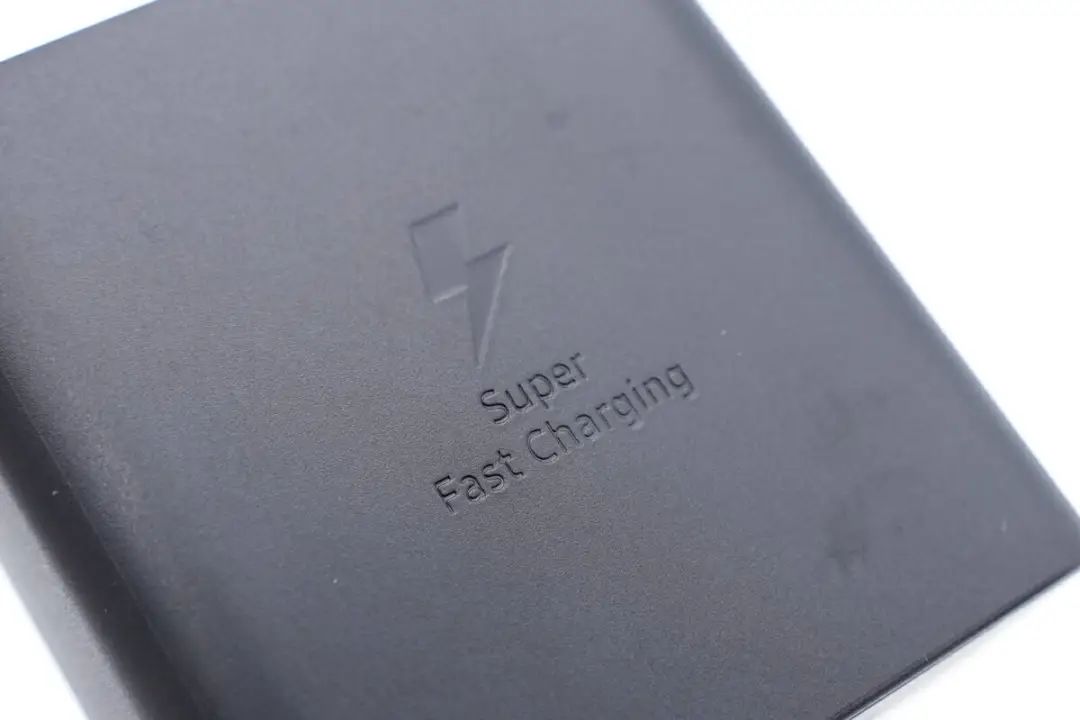

机身正面是经典闪电logo和Super Fast Charging设计。

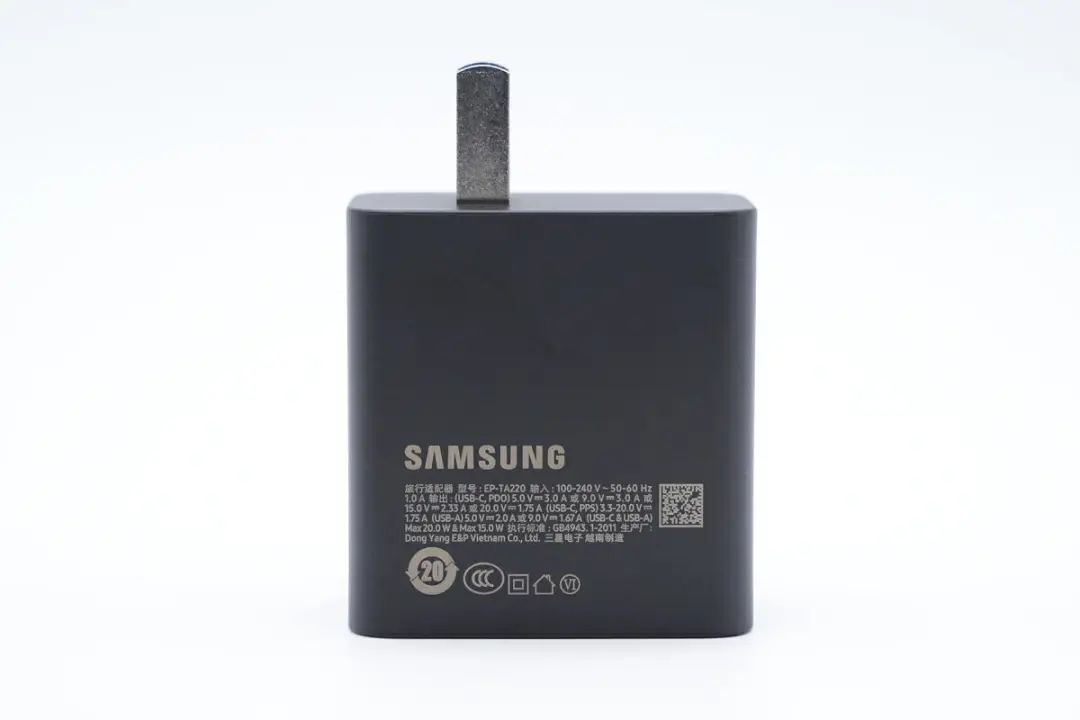

背面印有充电器规格参数。

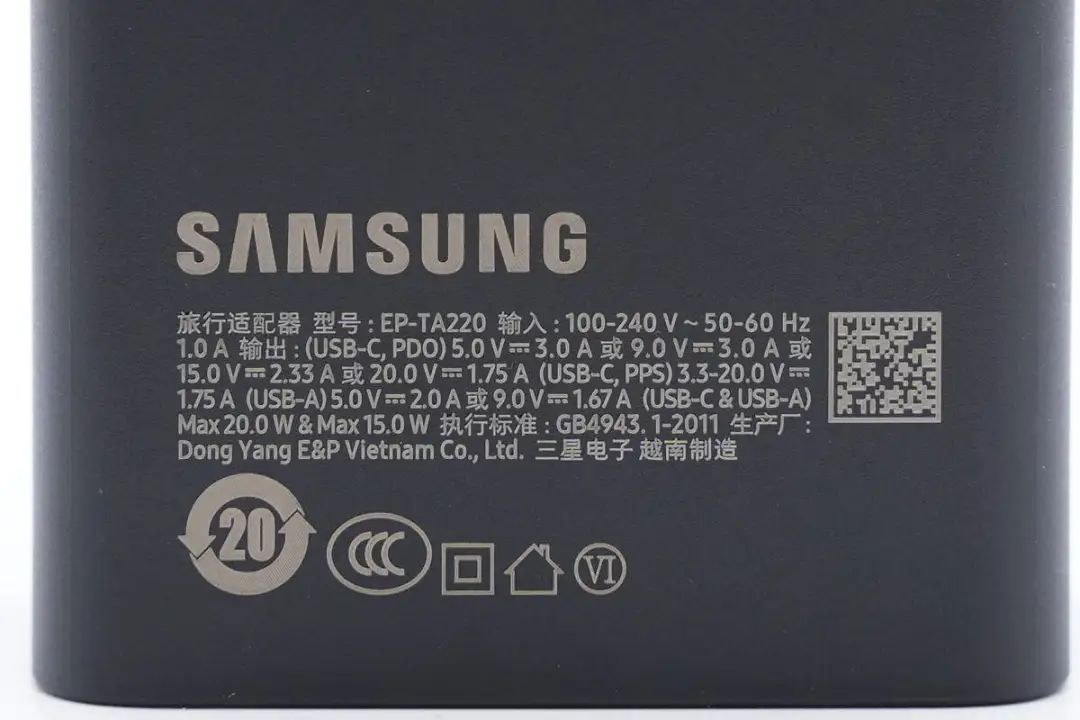

充电器参数特写型号：EP-TA220输入：100-240V~50/60Hz 1.0A输出：USB-C（PDO）：5V3A、9V3A、15V2.33A、20V1.75AUSB-C（PPS）：3.3-20V1.75AUSB-A：5V2A、9V1.67AUSB-C+USB-A：20W+15W越南制造，产品通过了CCC认证以及VI级能效认证。

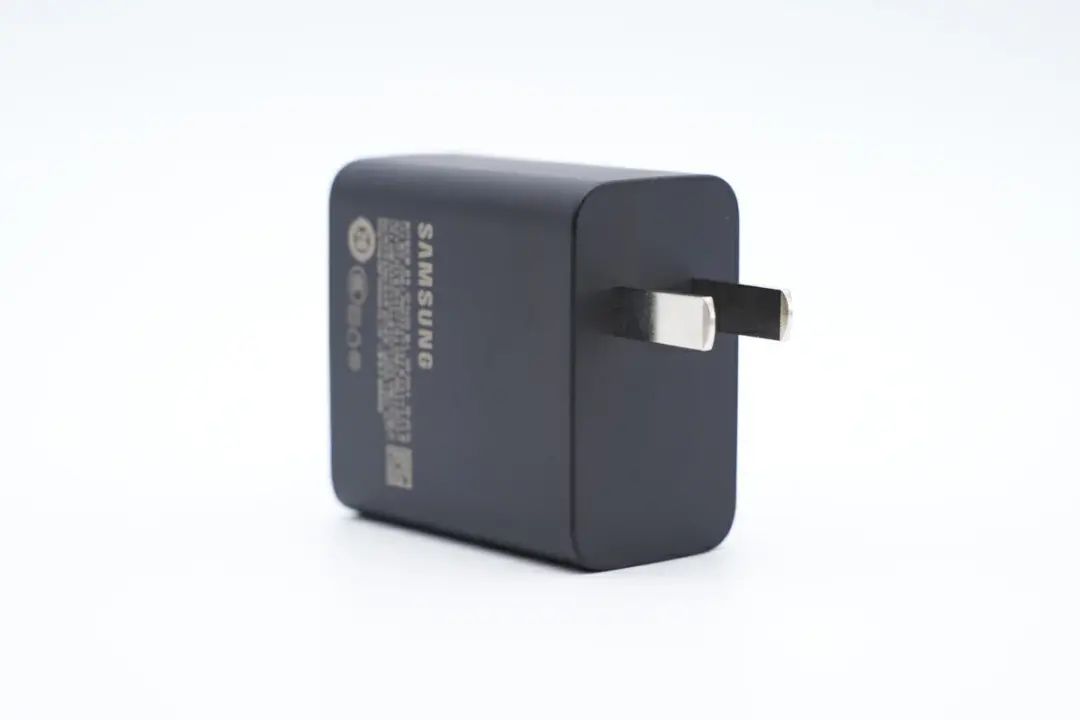

充电器配备固定式国标插脚，靠一侧布局，方便插拔。

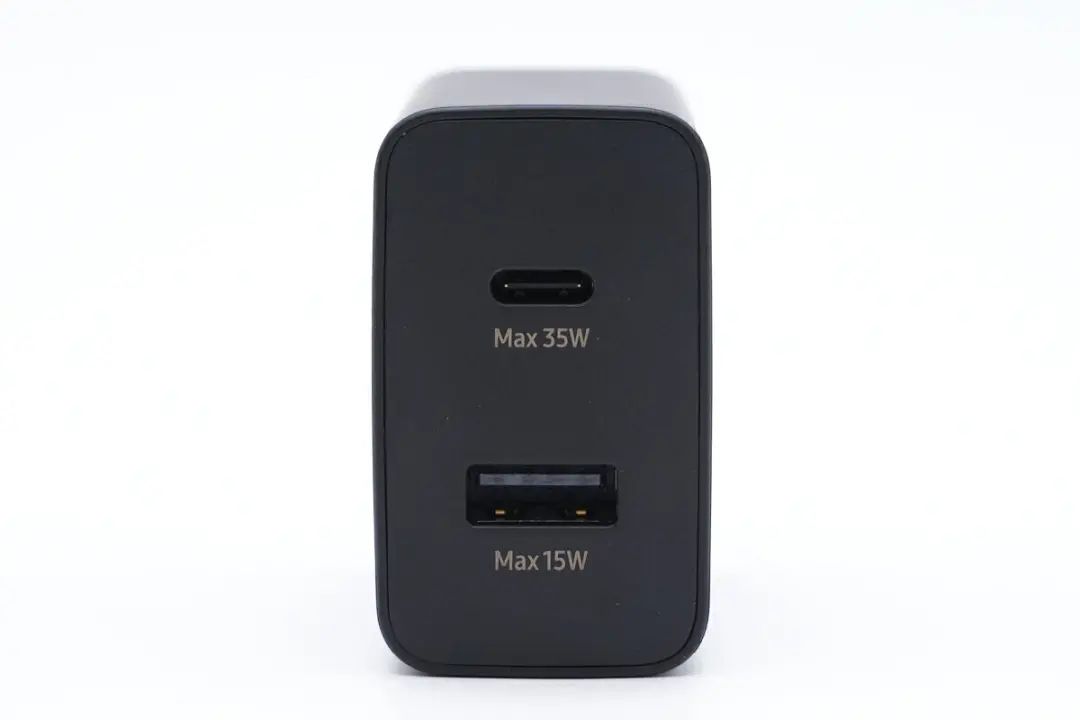

输出端配备1A1C双输出接口，均为黑色胶芯，接口旁还印有接口最大输出功率参数。

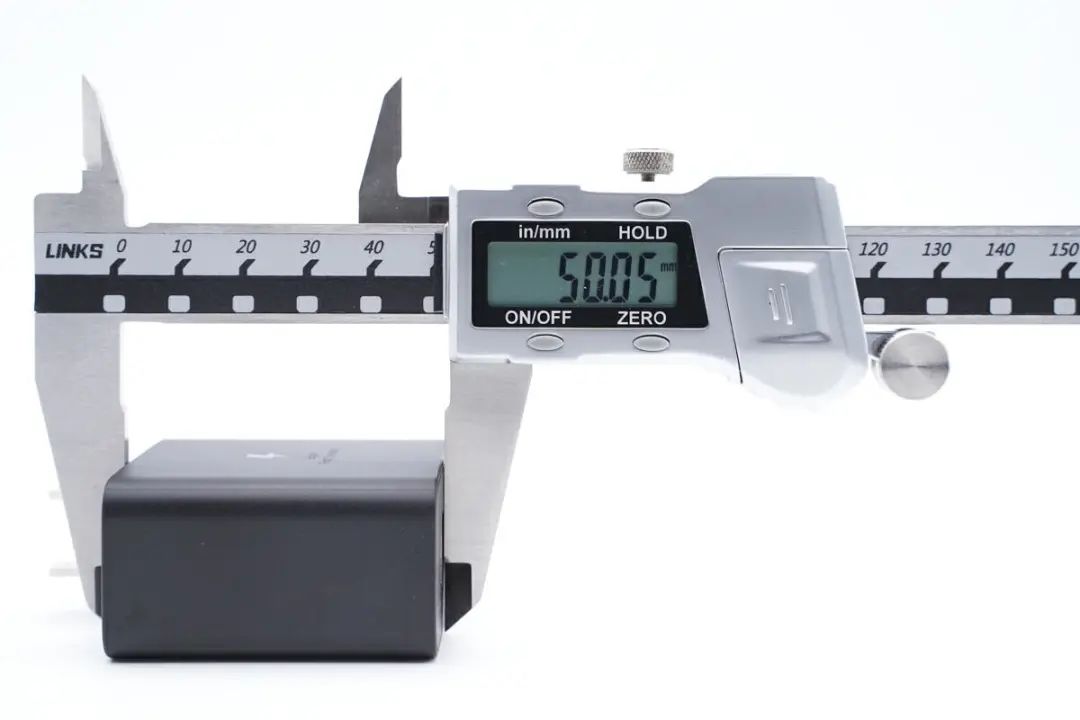

测得充电器机身高度为50.05mm。

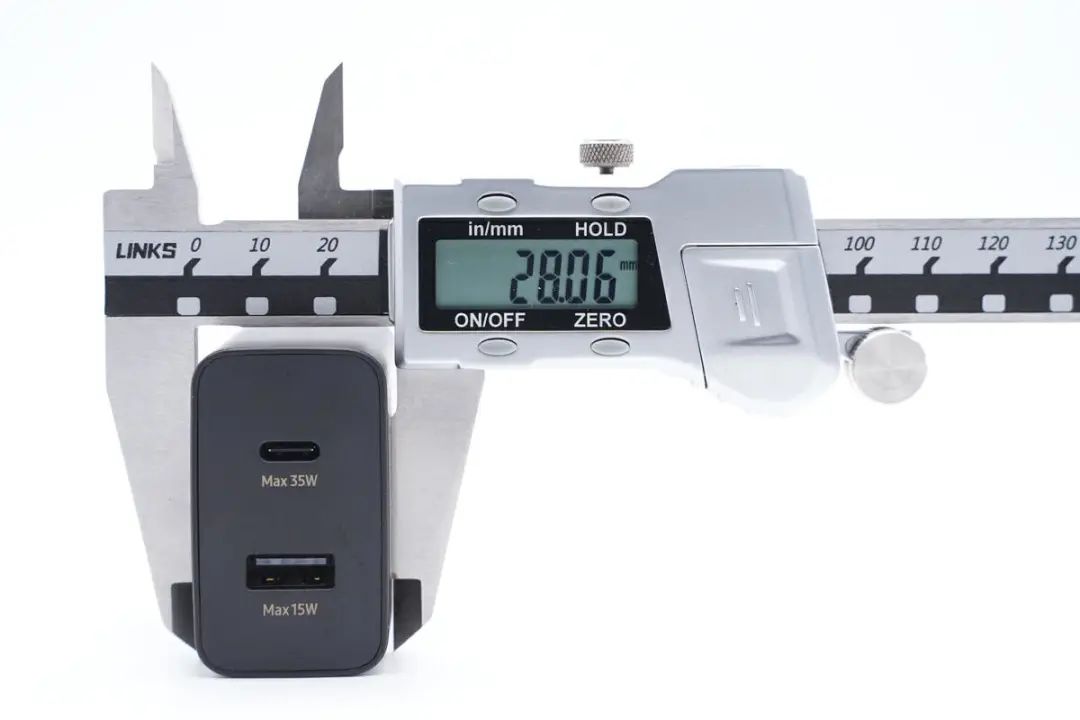

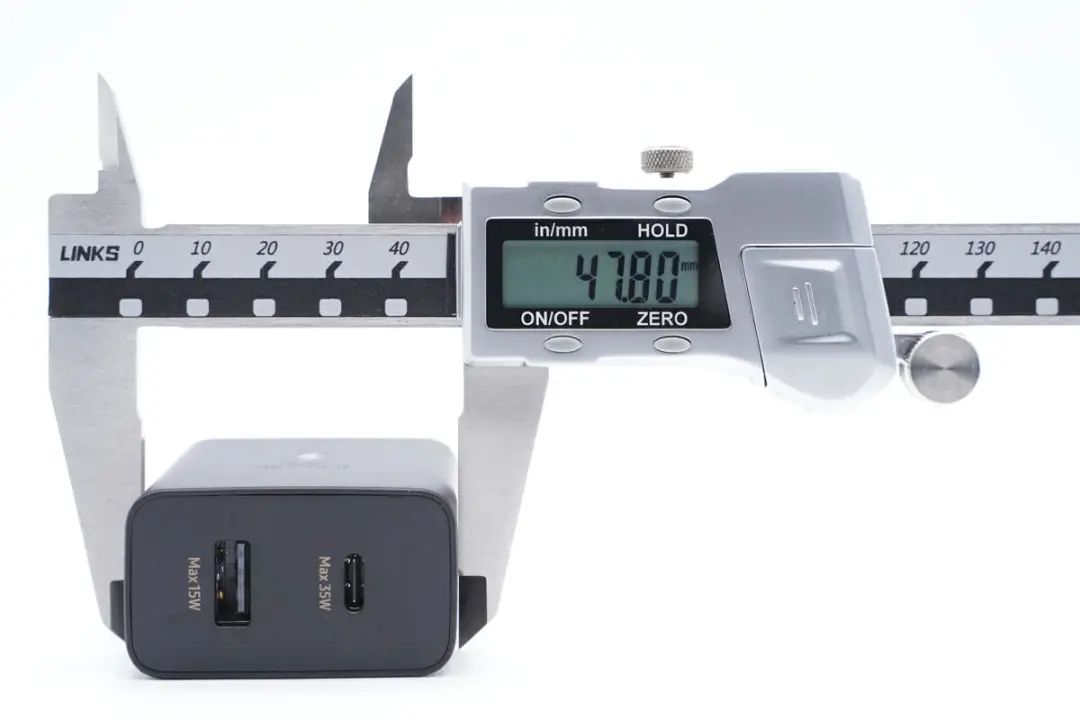

宽度为28.06mm。
厚度为28.06mm。

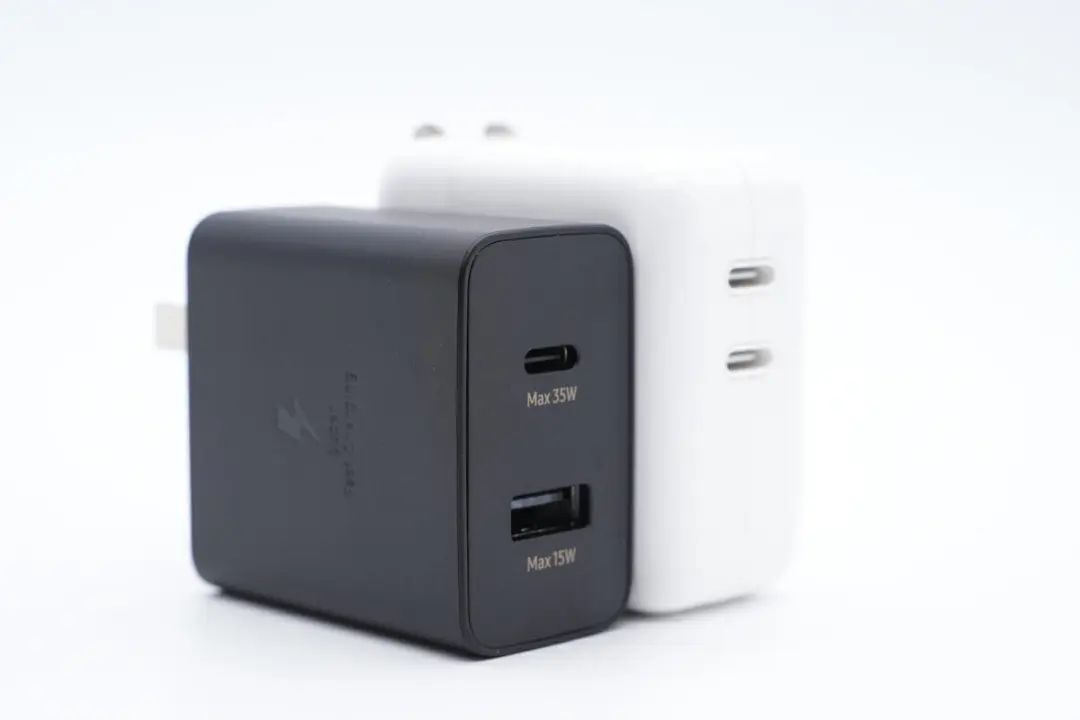

和苹果35W充电器对比，稍小一点。

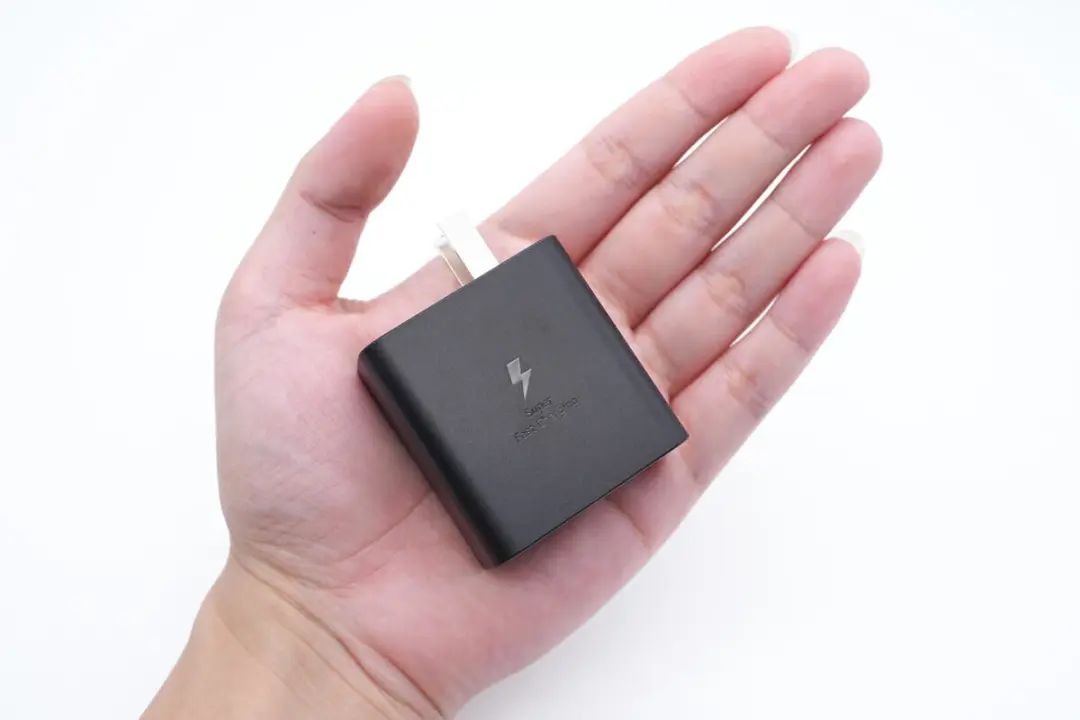

充电器拿在手上的大小直观感受。

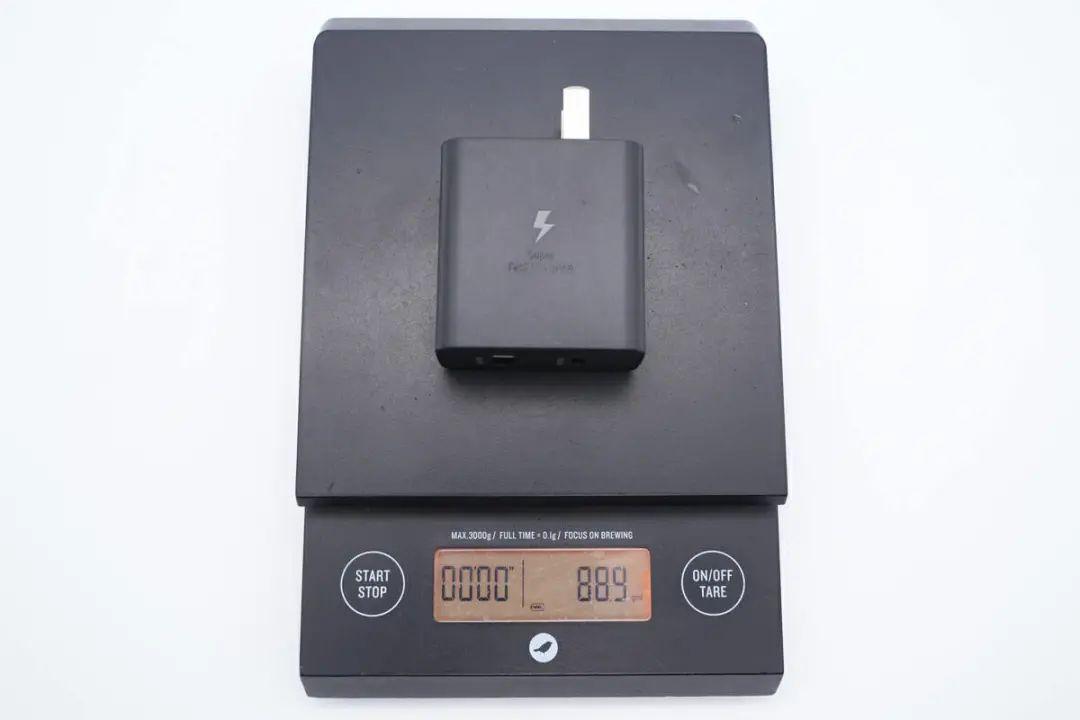

另外测得充电器净重约为89g。

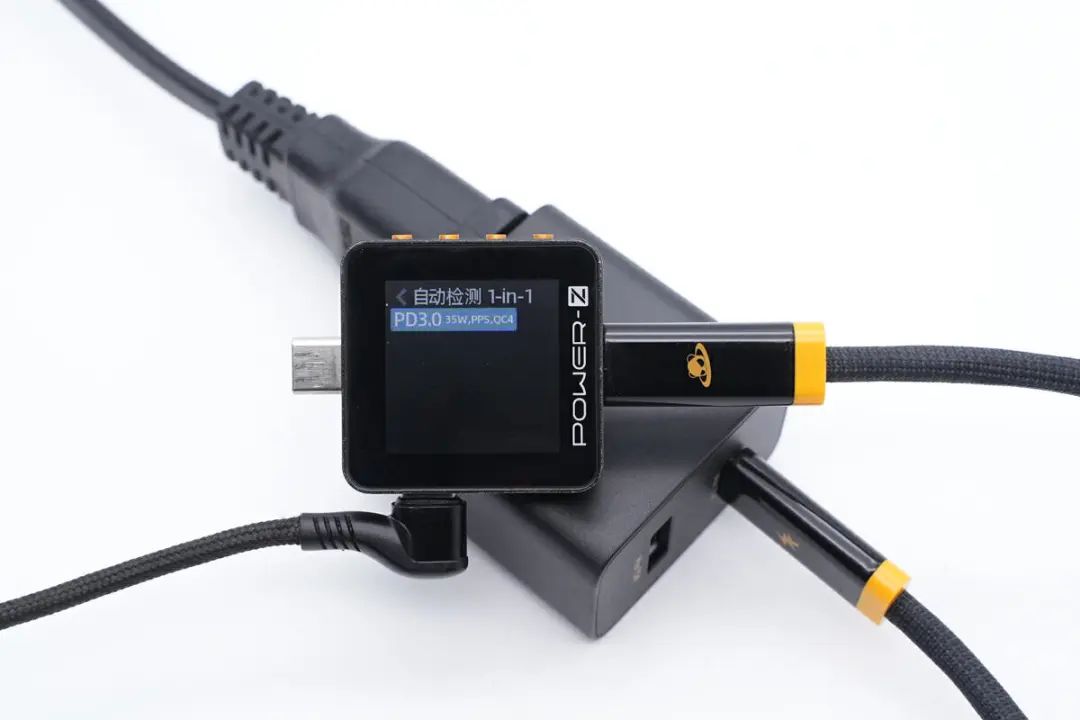

使用ChargerLAB POWER-Z KM002C测得USB-C口支持PD3.0、PPS、QC4快充协议。

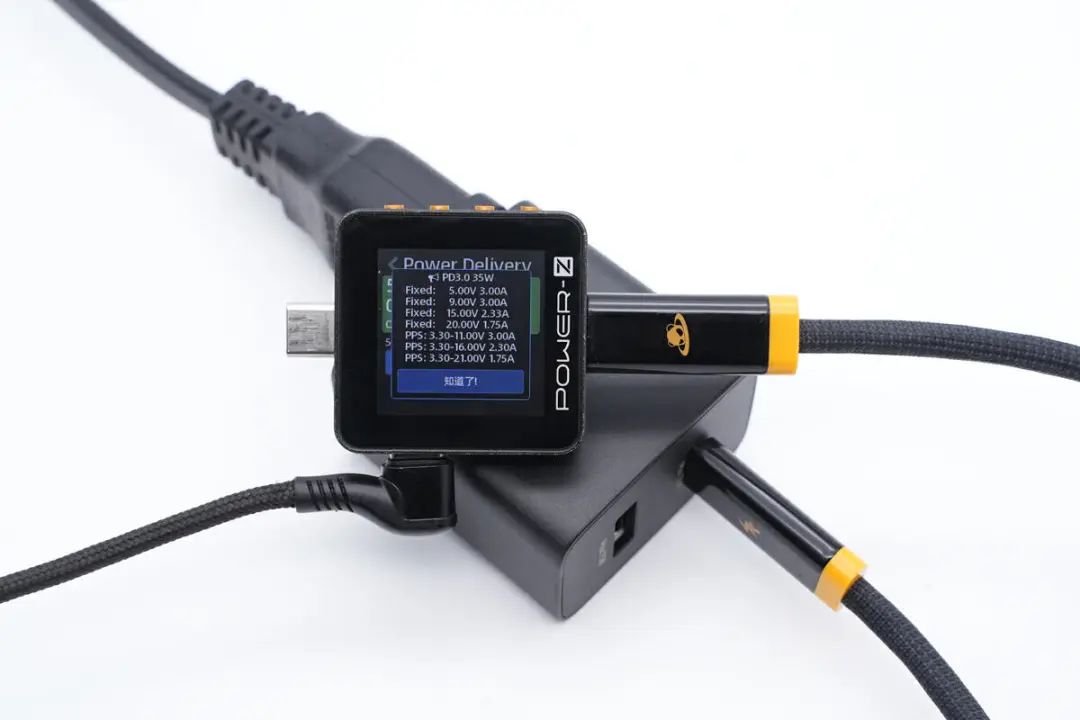

PDO报文显示USB-C口还具备5V3A、9V3A、15V2.33A、20V1.75A四组固定电压档位，以及3.3-11V3A、3.3-16V2.3A、3.3-21V1.75A三组PPS电压档位。

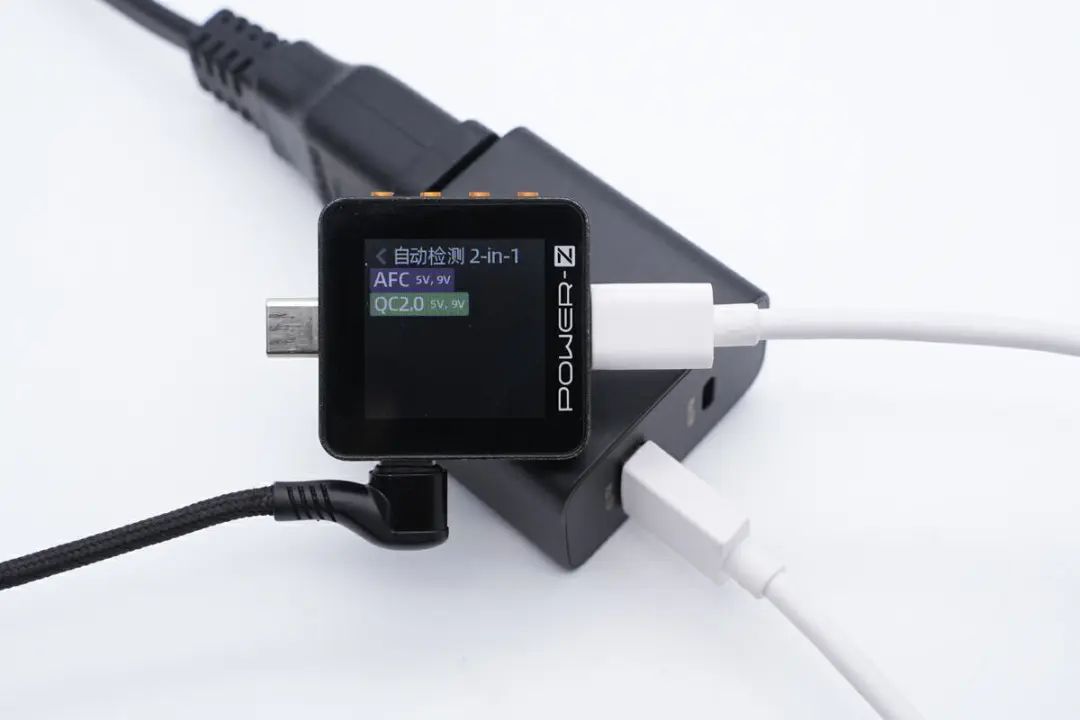

测得USB-A口支持AFC、QC2.0快充协议。
三星35W双口充电器拆解
看完了三星这款充电器的开箱和测试，对尺寸和性能有了基本了解后，下面就进行拆解，一起来看看这款充电器内部的设计和用料。

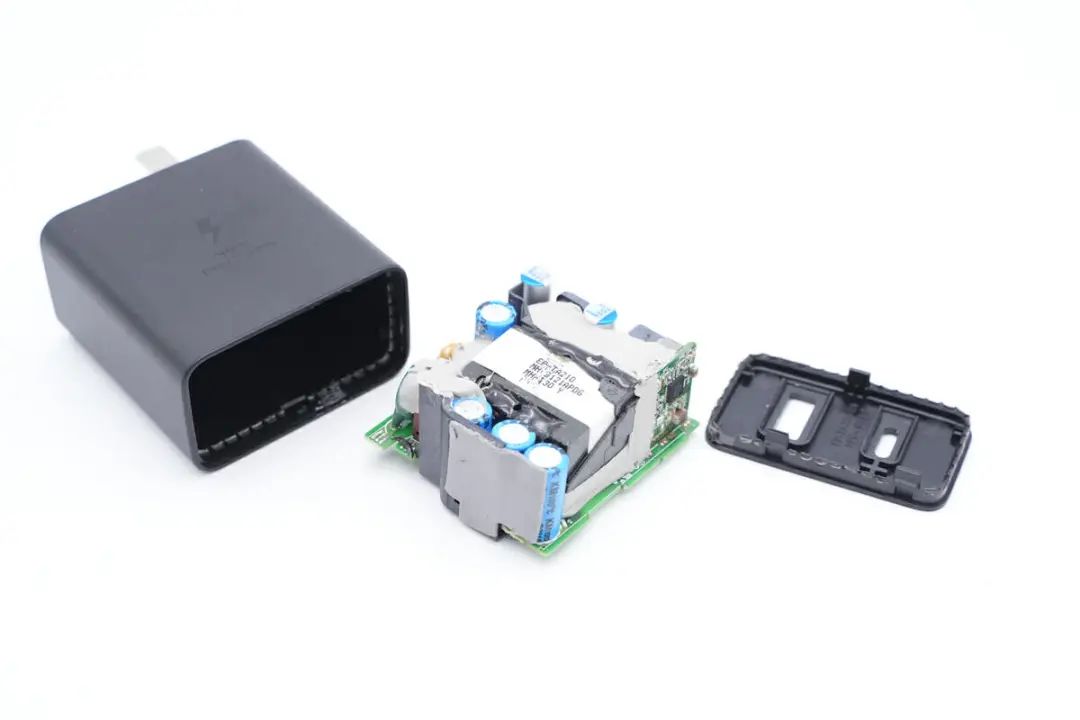

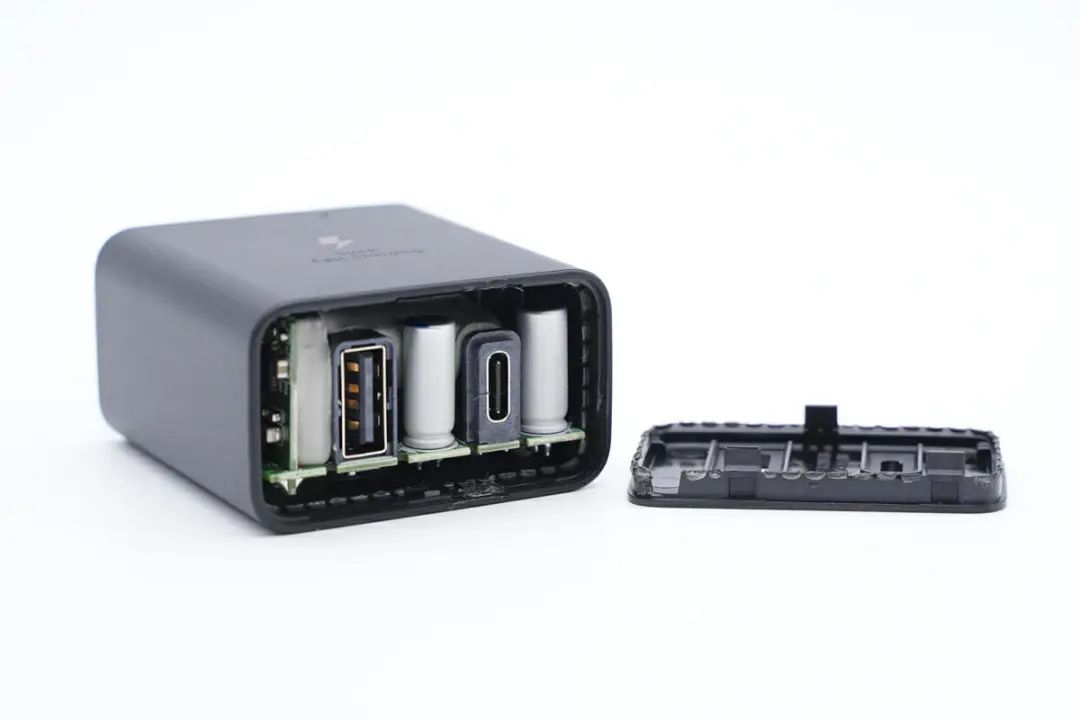

首先撬开充电器顶部盖板，露出内部PCBA模块。
抽出内部PCBA模块，PCBA模块对应输入端位置粘贴塑料片绝缘。

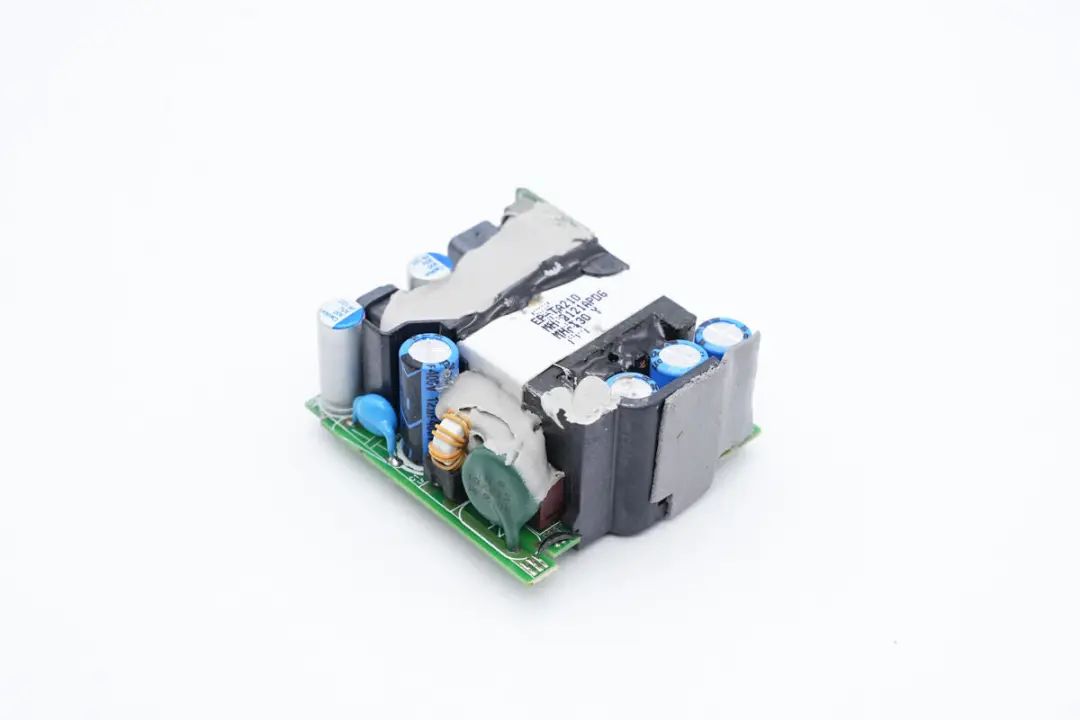

变压器周围的空间采用导热胶填充固定。

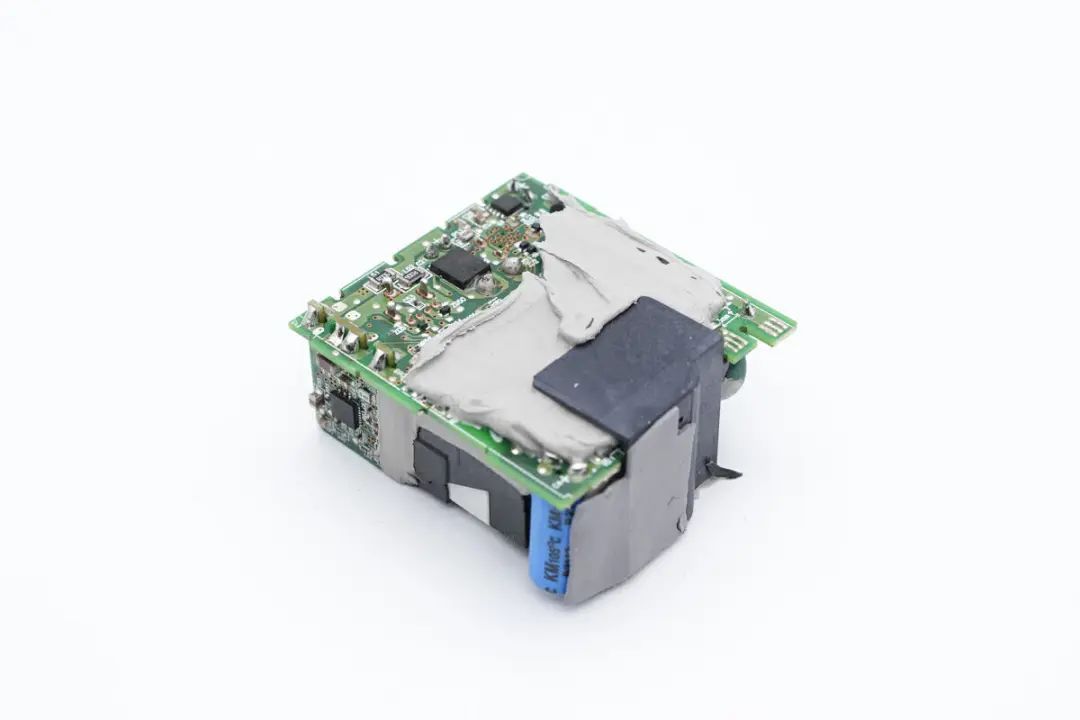

PCBA模块背面也涂有导热胶加强散热。

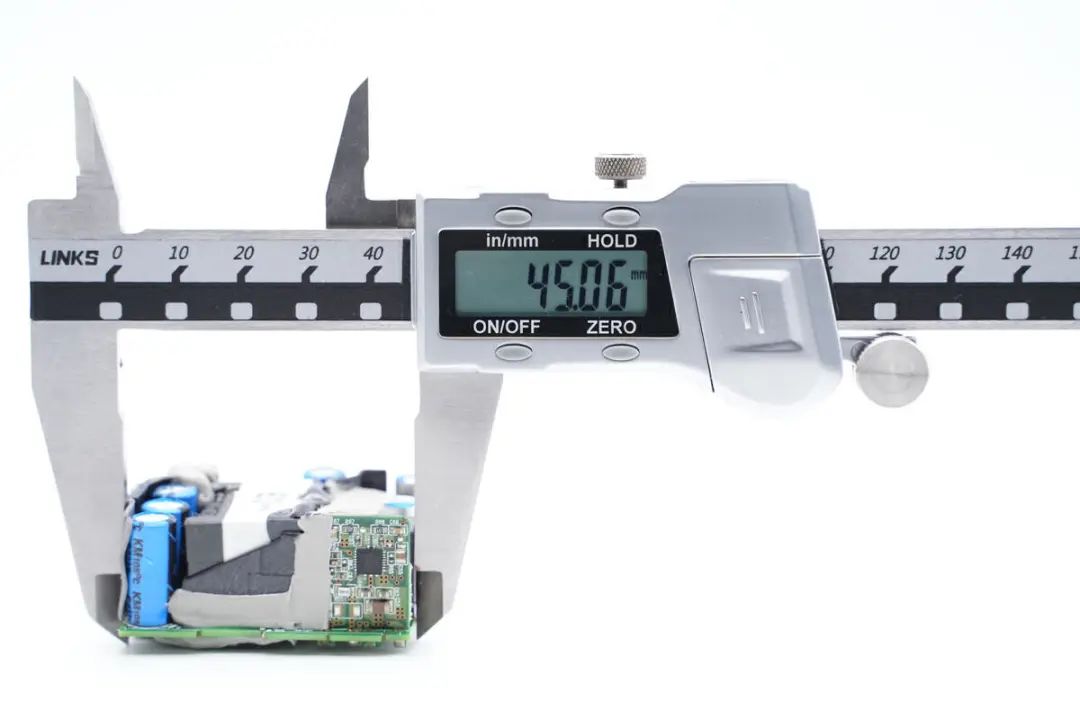

使用游标卡尺测得PCBA模块长度约为45.06mm。

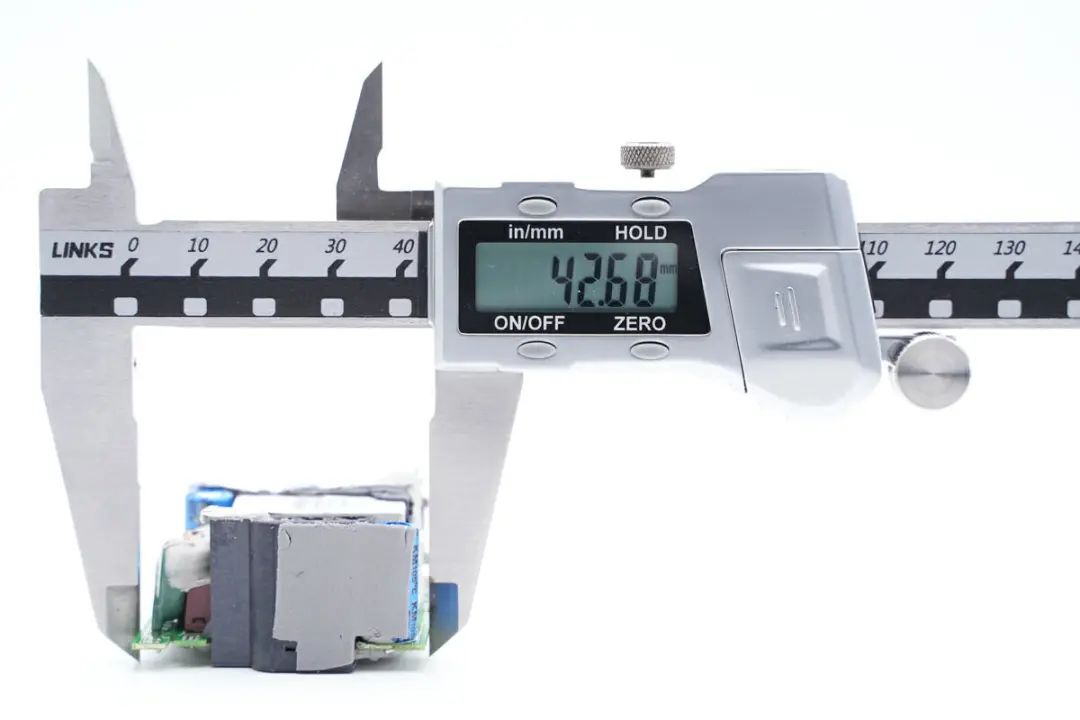

PCBA模块宽度约为42.68mm。

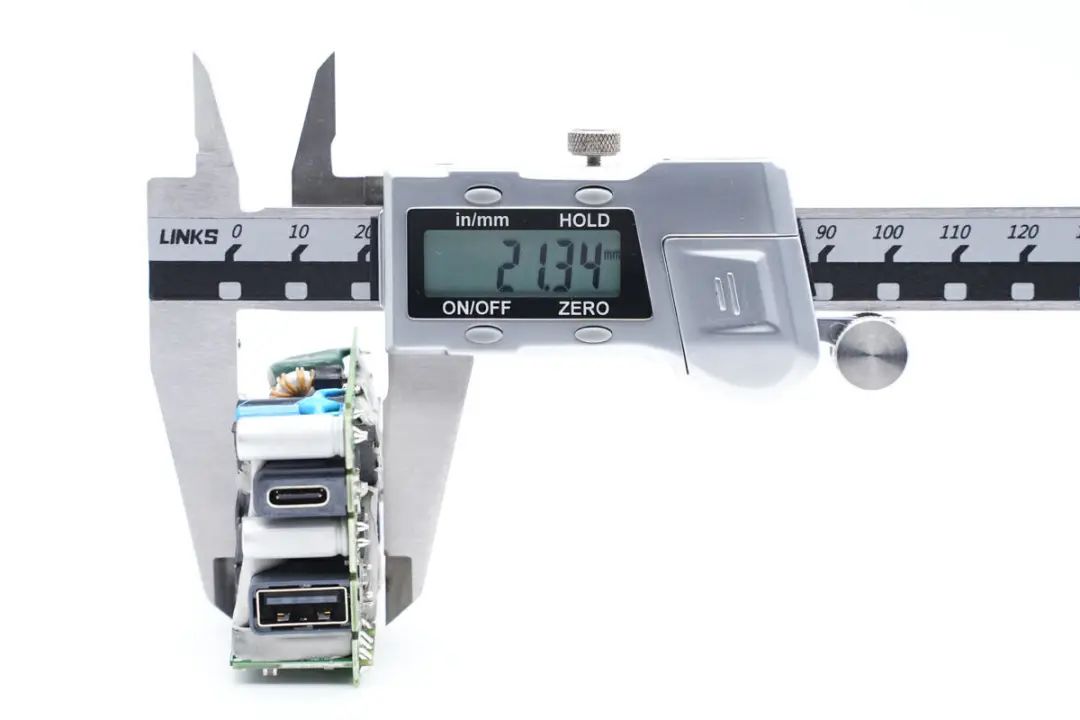

PCBA模块厚度约为21.34mm。

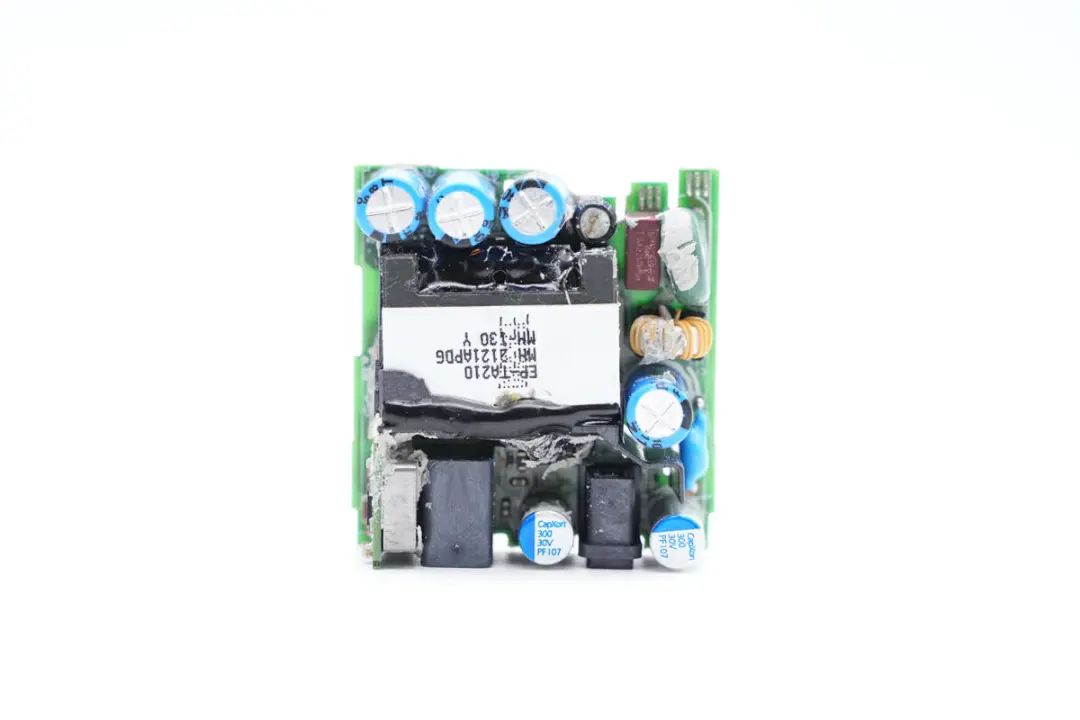

PCBA模块正面一览，右上角焊接保险丝和压敏电阻，左上角焊接高压滤波电容，在滤波电容下面是变压器，底部是输出母座和升降压小板。

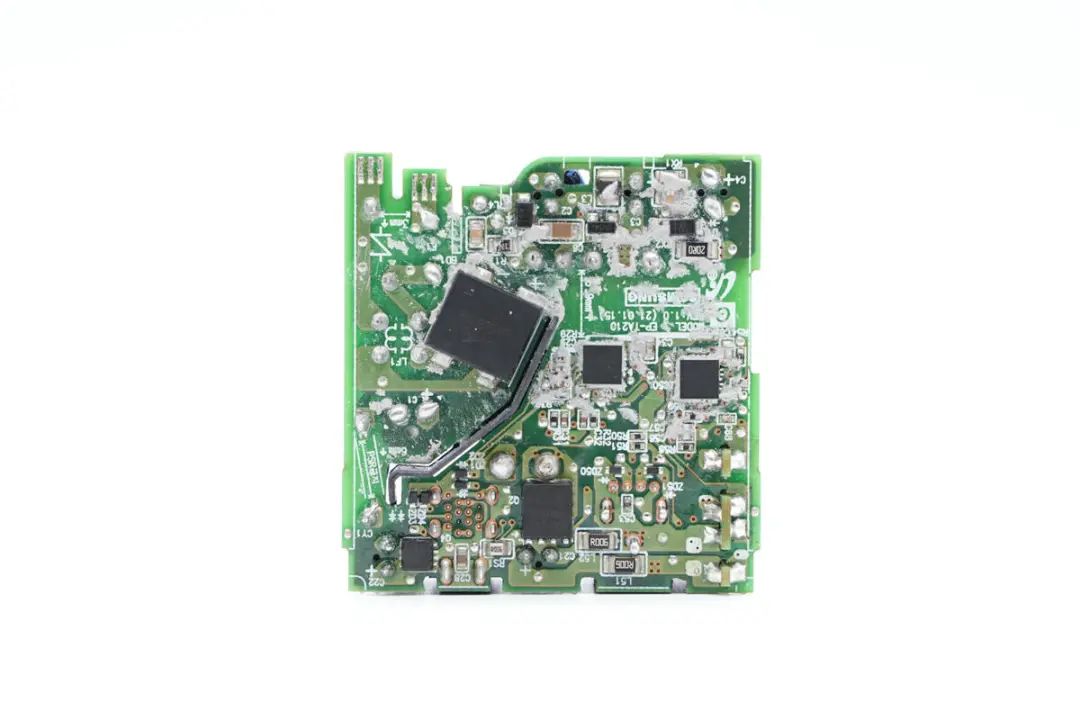

PCBA模块背面焊接整流桥和协议芯片，初次级之间开槽并插入隔离板绝缘。通过对PCBA模块的观察发现，三星这款35W充电器采用QR反激开关电源架构，同步整流。输出电压通过协议芯片反馈控制，为USB-C接口输出，USB-A口采用同步升降压电路进行输出。下面我们就从输入端开始了解各个元器件的信息。
输入端焊接保险丝，压敏电阻，共模电感，差模电感，右侧是高压滤波电容。

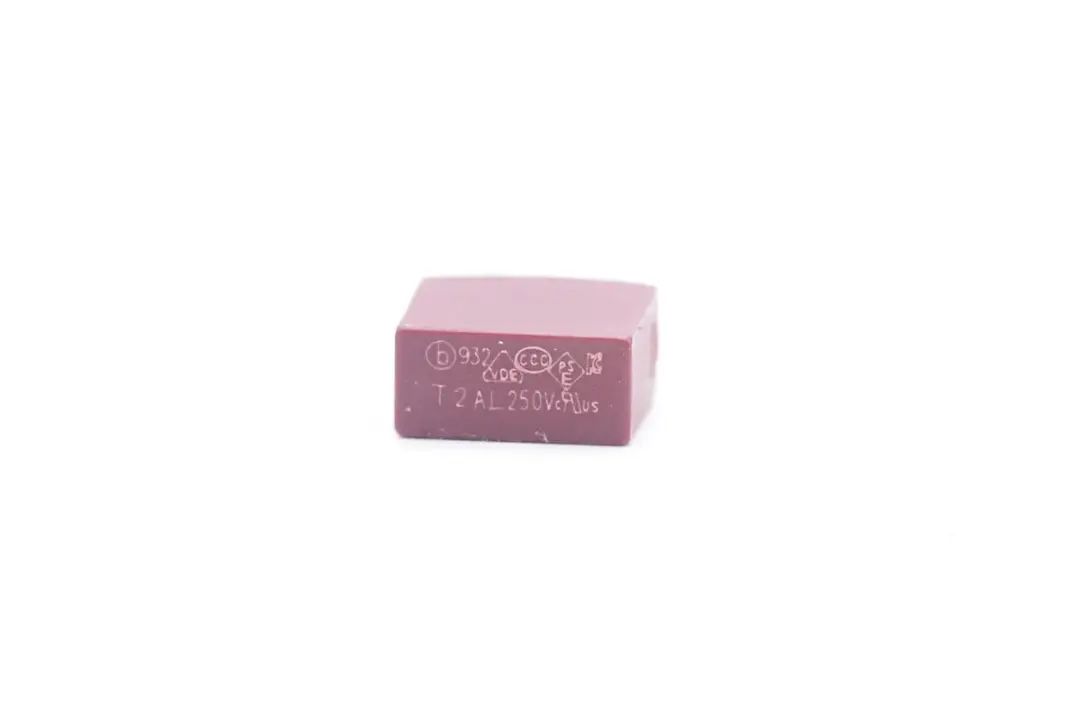

输入端延时保险丝来自贝特电子，出料号932，规格为2A 250V。

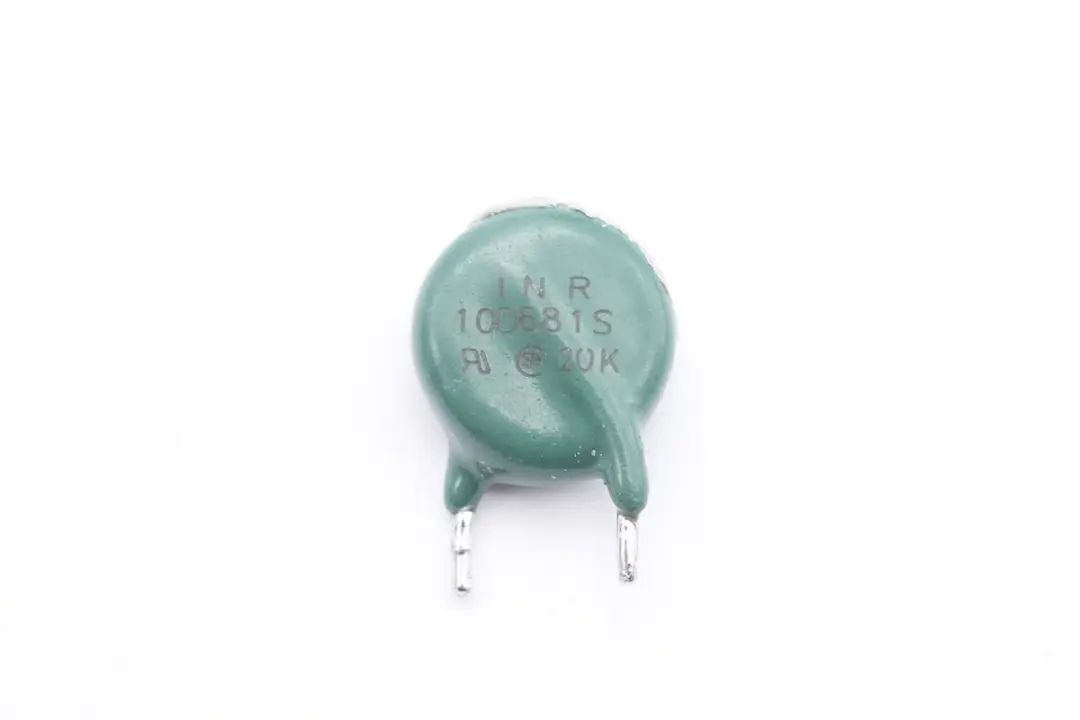

压敏电阻丝印INR10D681S，用于输入浪涌过电压保护。

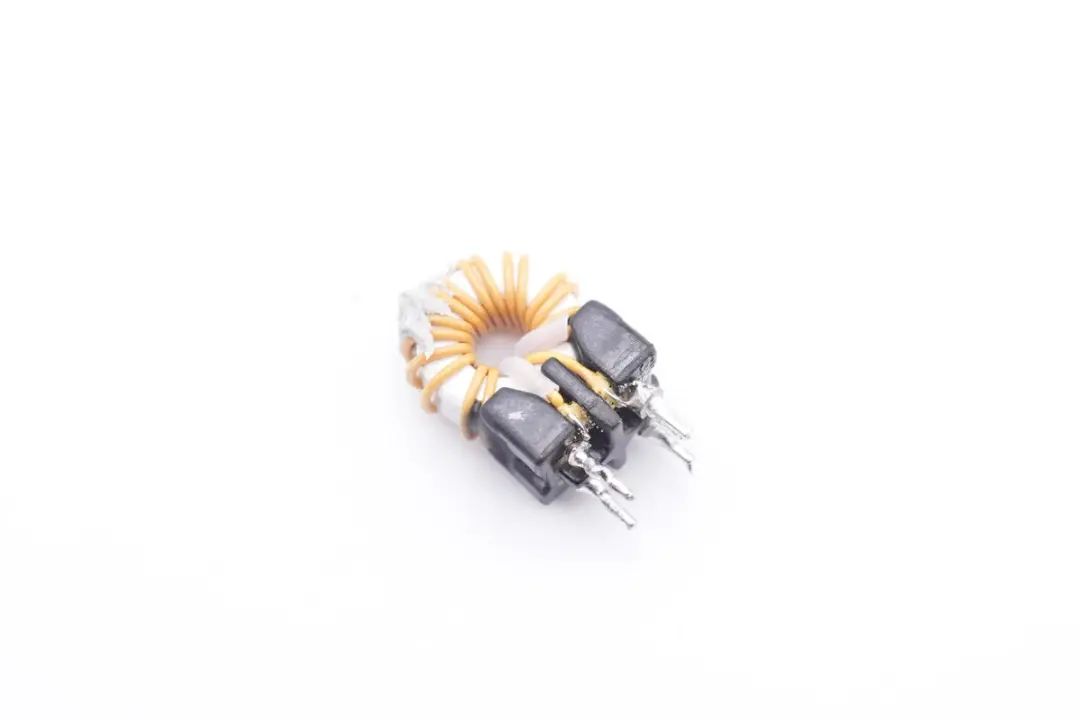

共模电感采用绝缘线绕制，底部焊接绝缘支架。

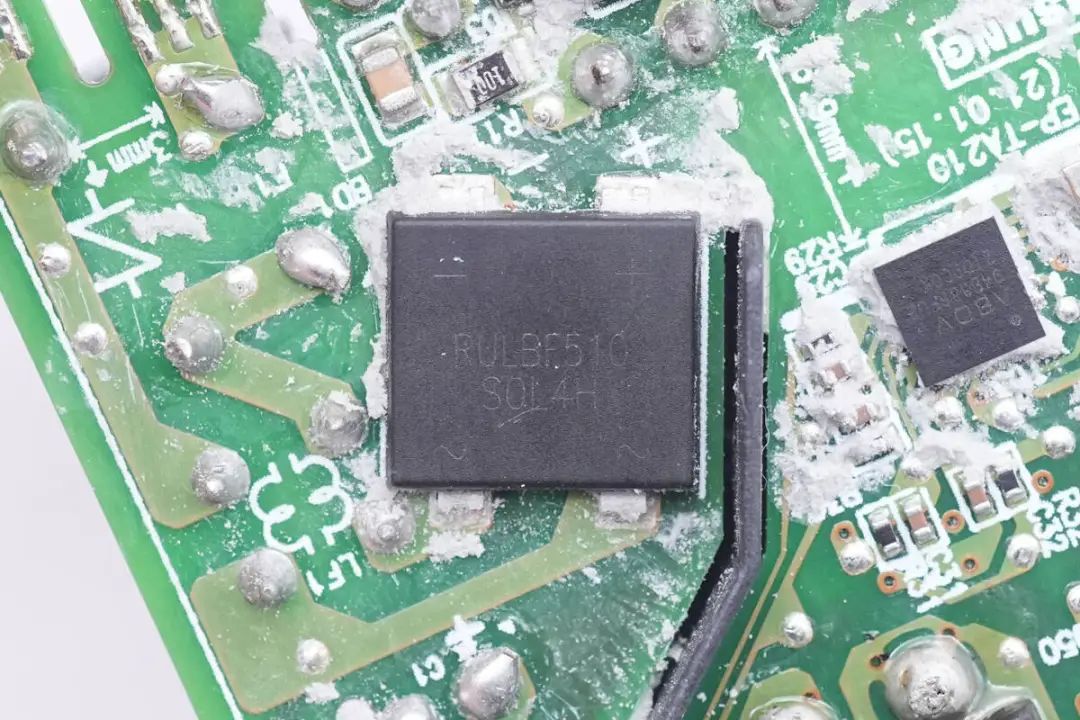

整流桥丝印RULBF510。

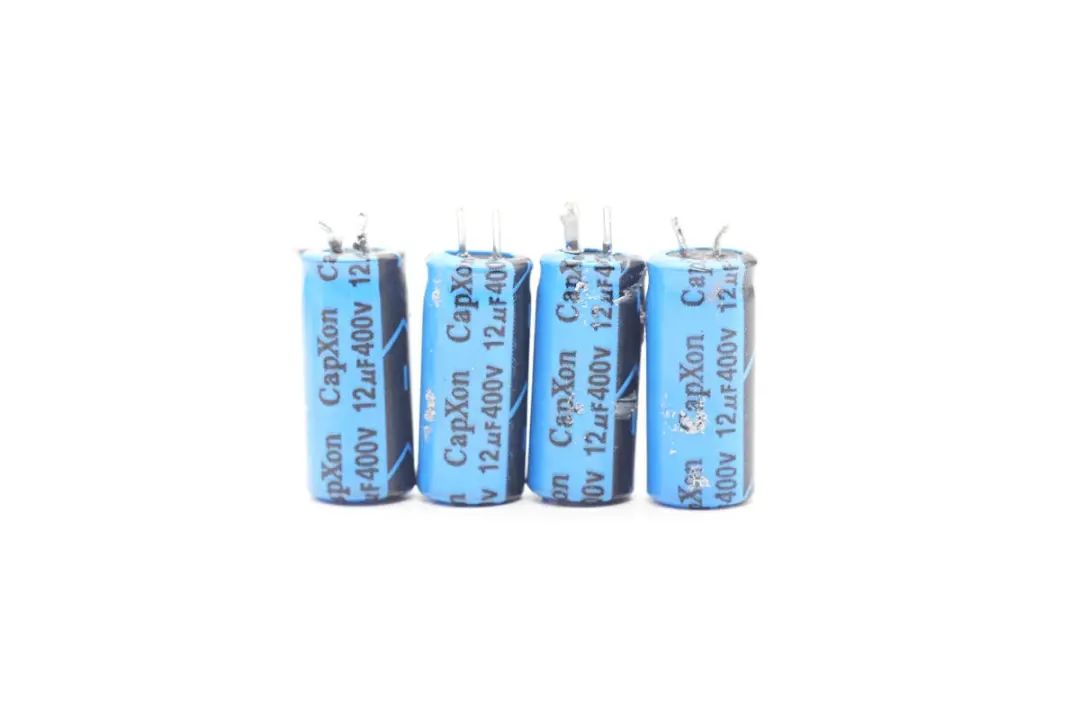

四颗高压滤波电容来自丰宾，规格为12μF400V，四颗并联，容量为48μF。
差模电感采用工字磁芯绕制，外套热缩管绝缘。

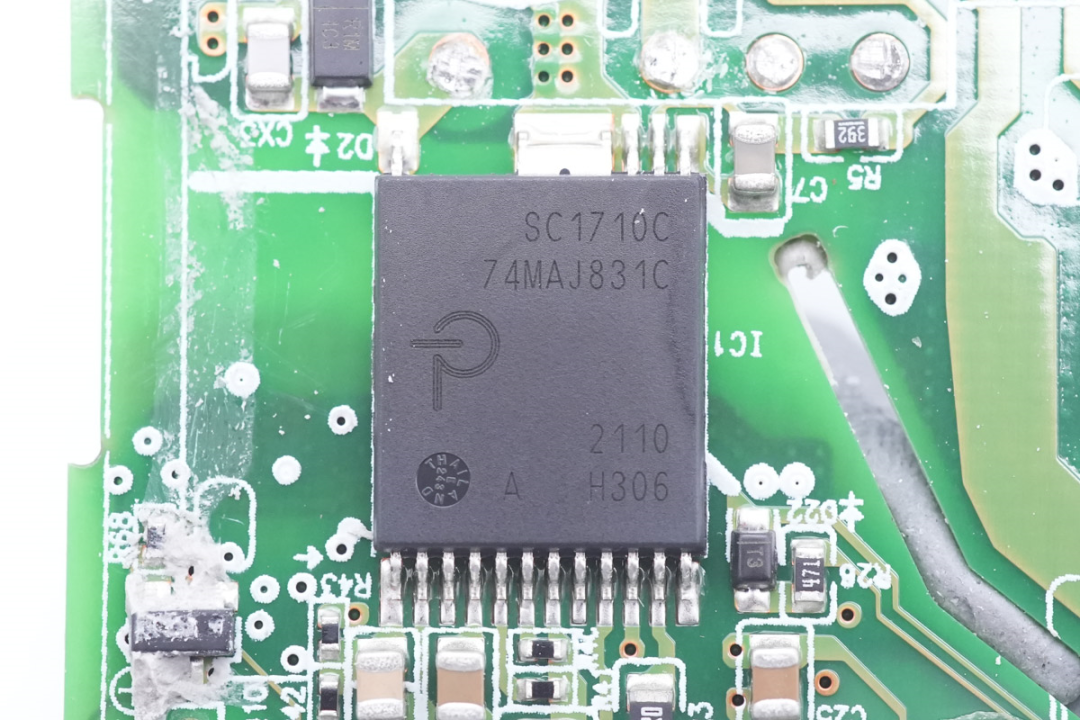

焊接取下变压器，初级电源芯片焊接在变压器底部。型号SC1710C，属于InnoSwitch3-Pro家族。该芯片内置初级PWM控制器、初级开关管、次级同步整流控制器等。

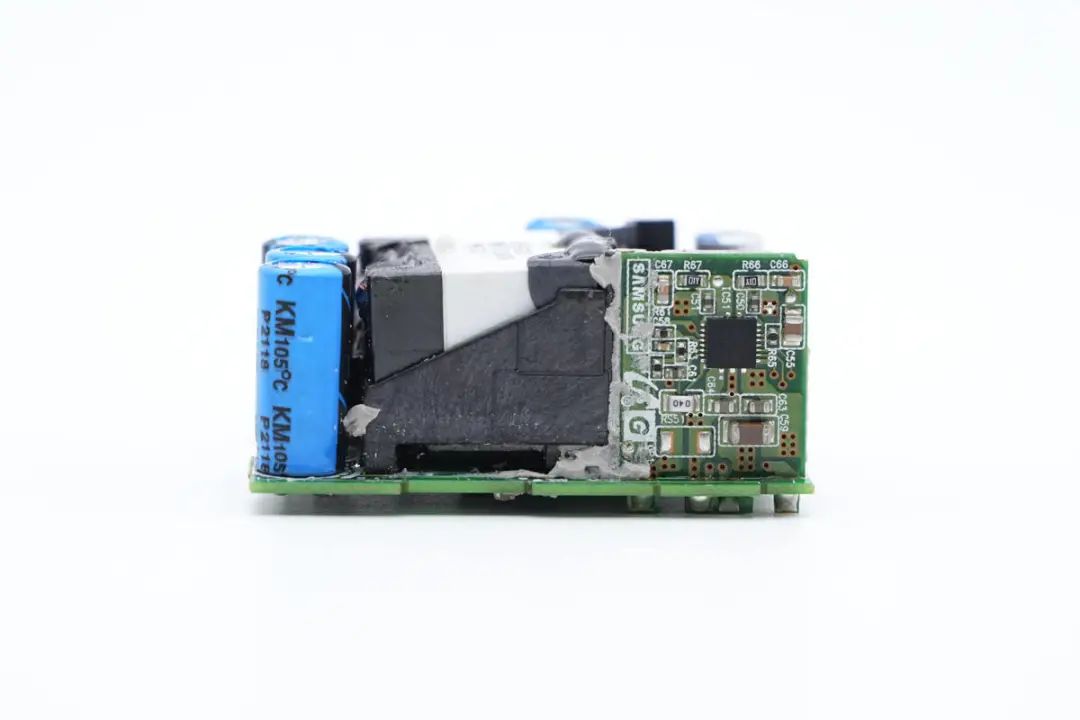

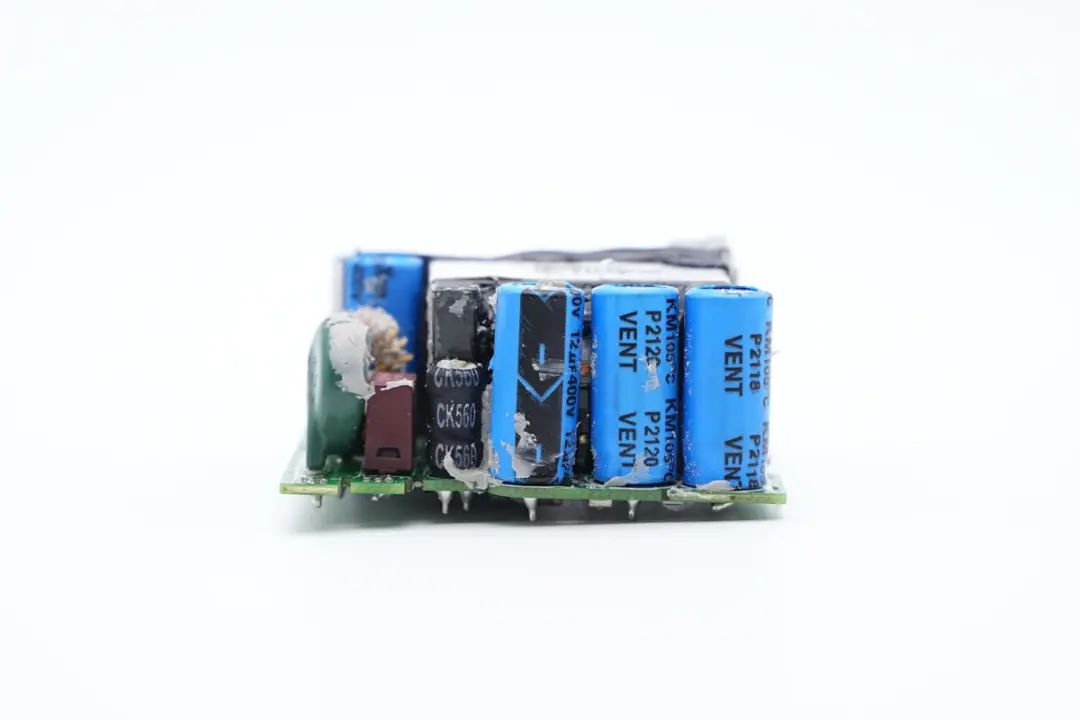

侧面焊接高压滤波电容，变压器和升降压小板。

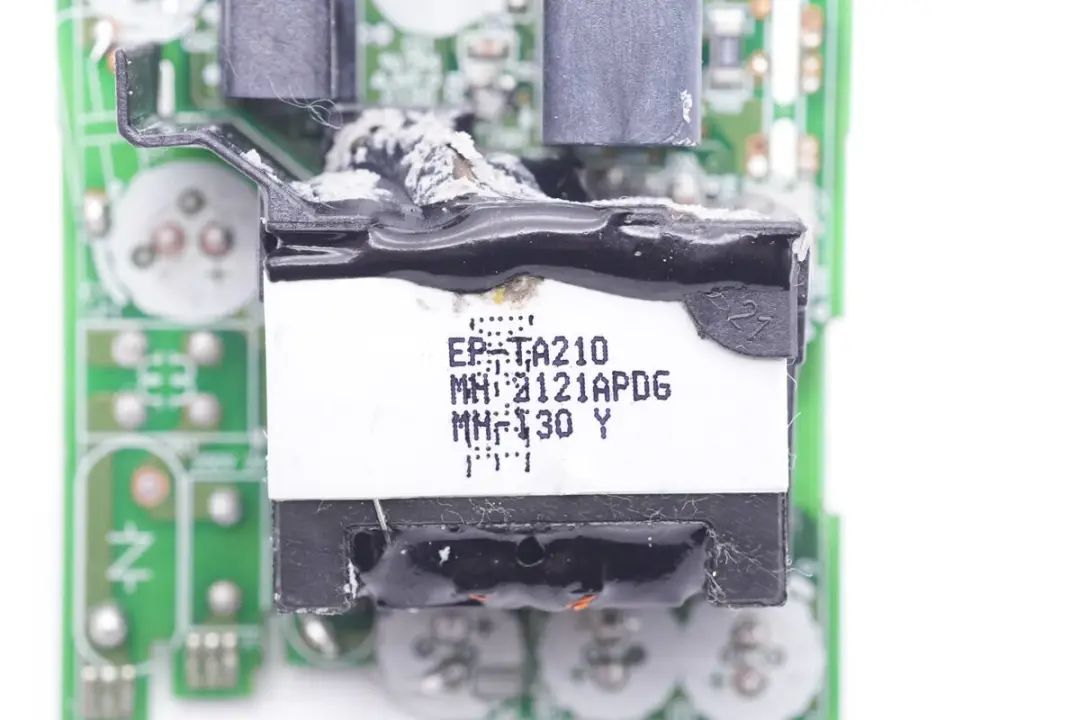

变压器磁芯缠绕胶带，丝印型号EP-TA210。

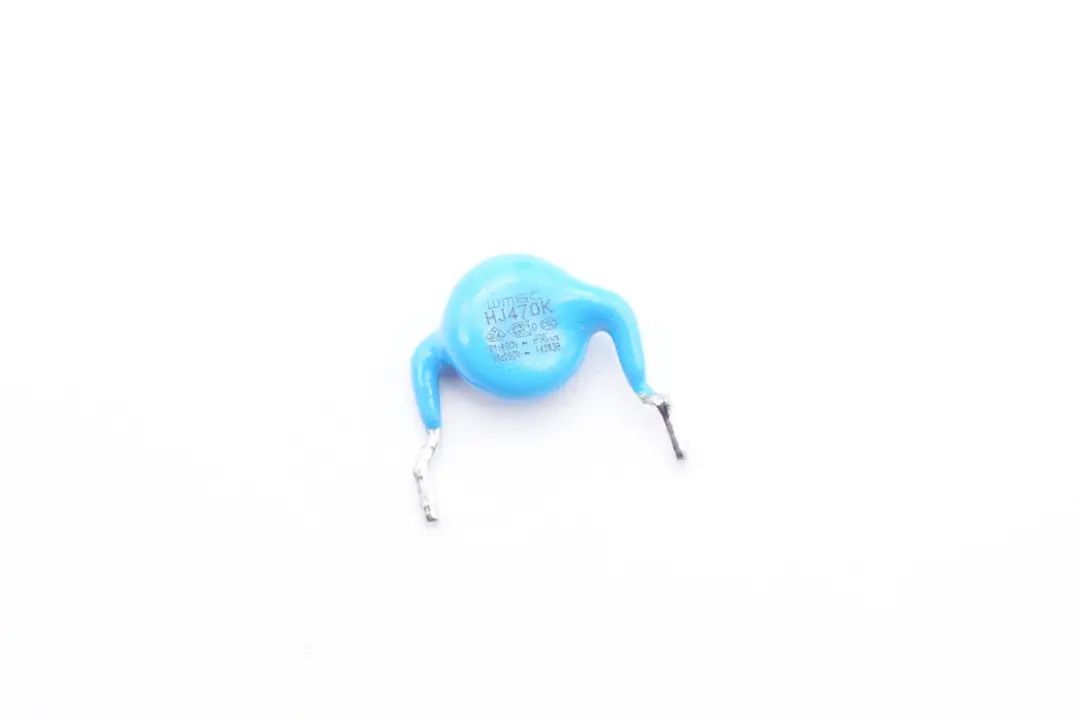

蓝色Y电容来自WMEC万明，侧面出线，降低厚度。

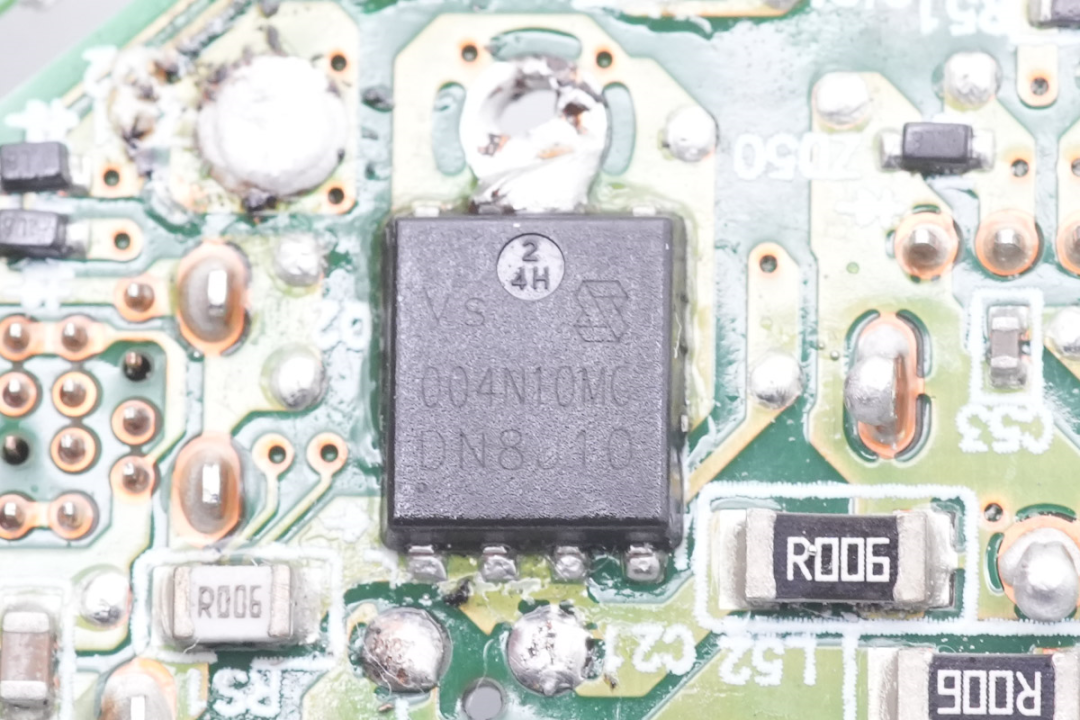

同步整流管来自威兆半导体，型号VSP004N10MS-G，是一颗耐压100V的NMOS，导阻为3.8mΩ，采用PDFN5060X封装。

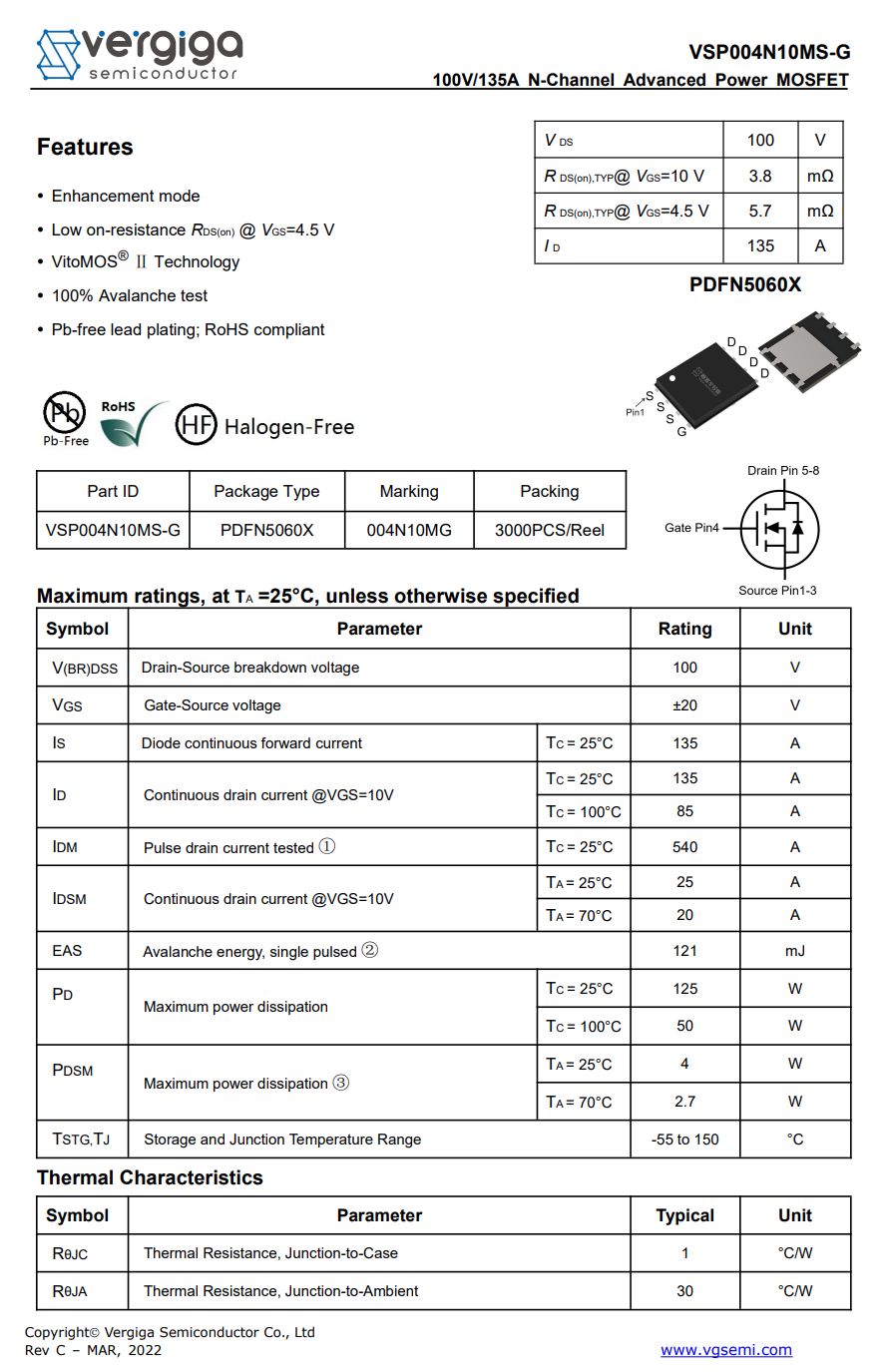

威兆半导体 VSP004N10MS-G 详细资料。充电头网拆解了解到，威兆MOS管广泛应用在充电器、无线充、车充、充电宝、储能电源等各个方面，并被华为、小米、紫米、三星、OPPO、VIVO、魅族、努比亚、倍思、公牛、网易智造等知名品牌的数十款产品采用，产品质量获得客户一致认可。

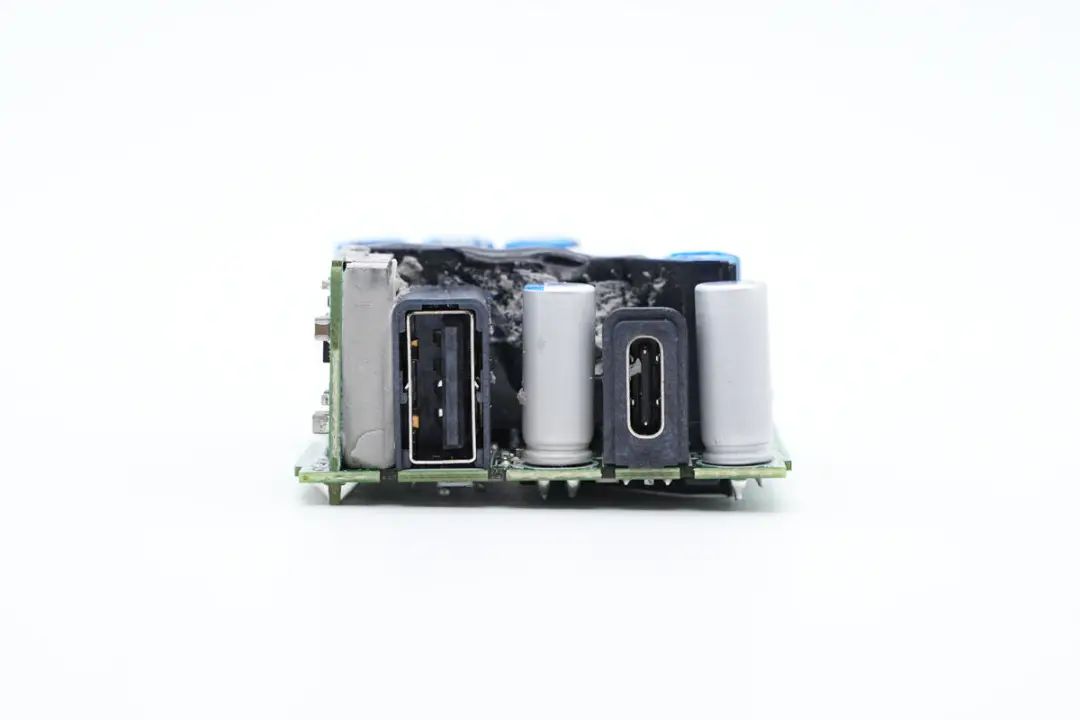

输出侧依次焊接升降压小板，USB-A母座，滤波固态电容，USB-C母座和滤波固态电容。

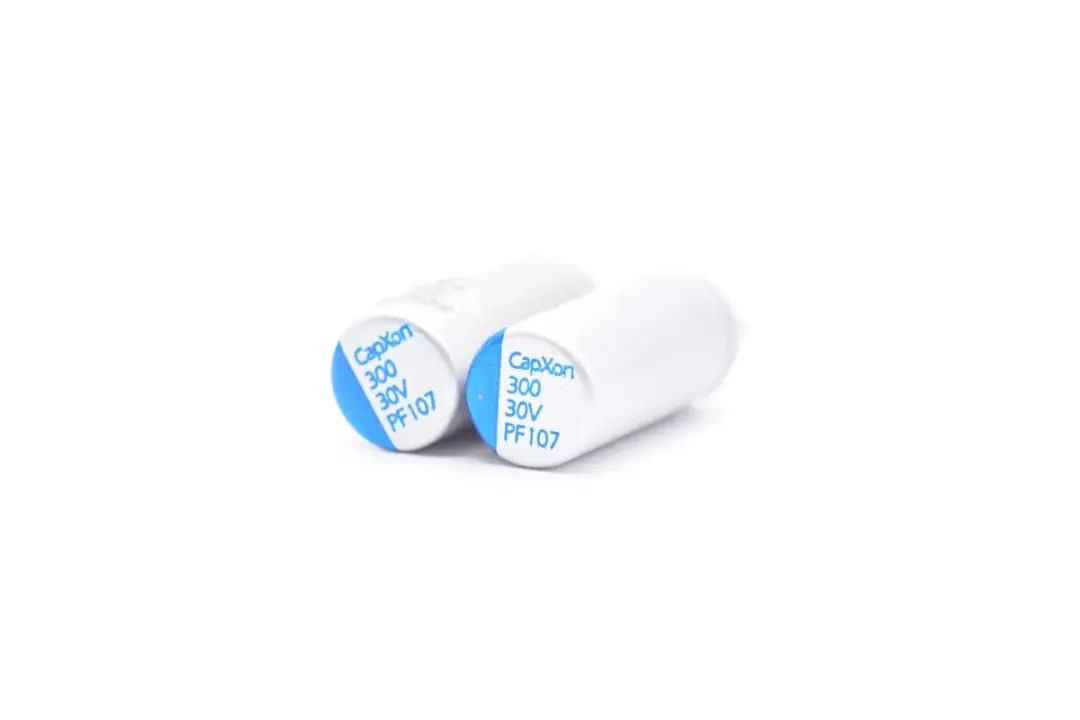

输出滤波电容来自丰宾，为PF系列固态电容，规格为300μF 30V，两颗并联用于输出滤波。

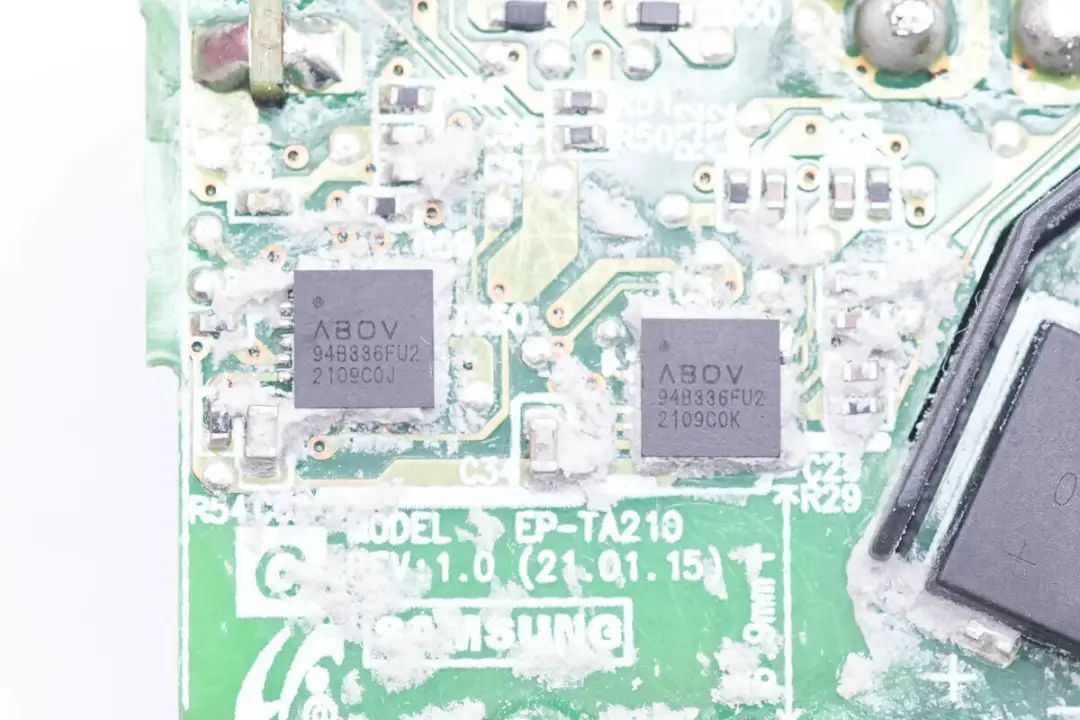

用于USB-C和USB-A口的两颗协议芯片来自ABOV，型号A94B336，支持USB PD3.0，PPS，QC4+，AFC等快充协议，内置8051内核和16KB FLASH，数据引脚支持30V耐压。

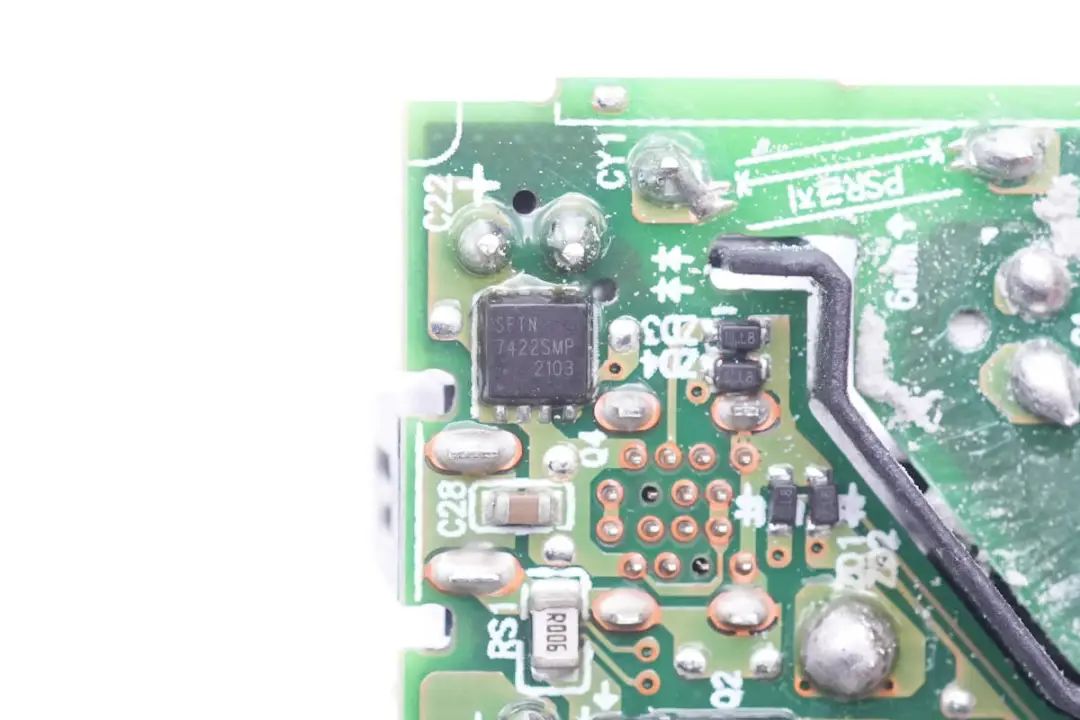

USB-C口输出VBUS管来自互创国际，型号SFTN7422SMP，是一颗耐压30V的NMOS，导阻4mΩ，采用DFN3030封装。

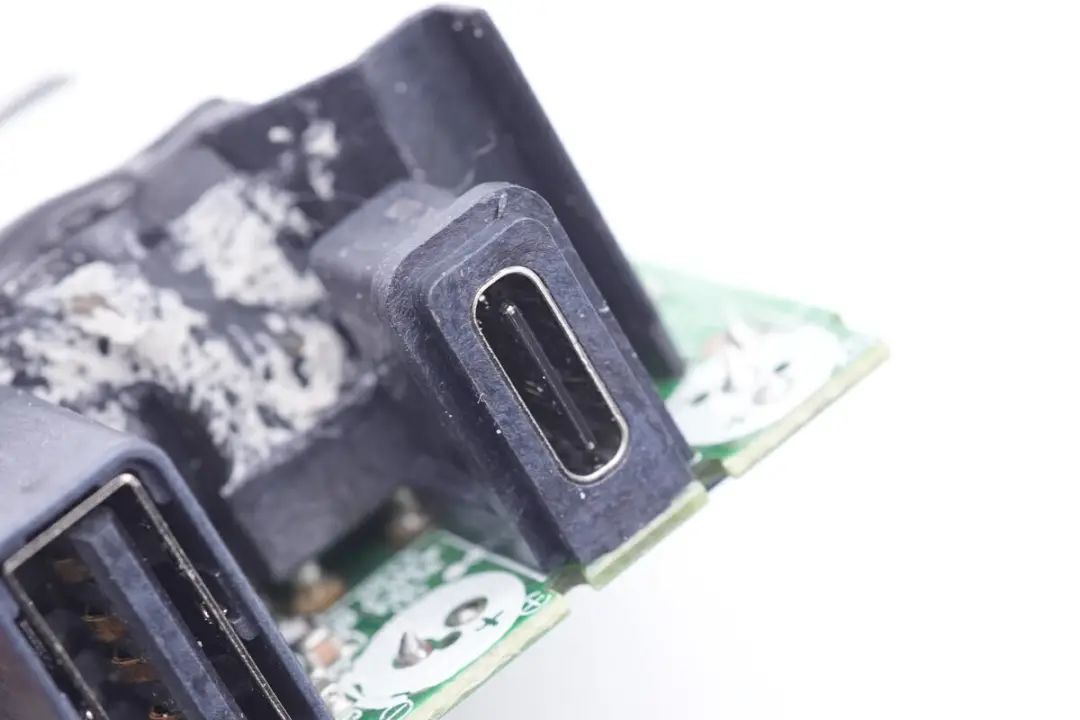

USB-C接口外套塑料外壳。

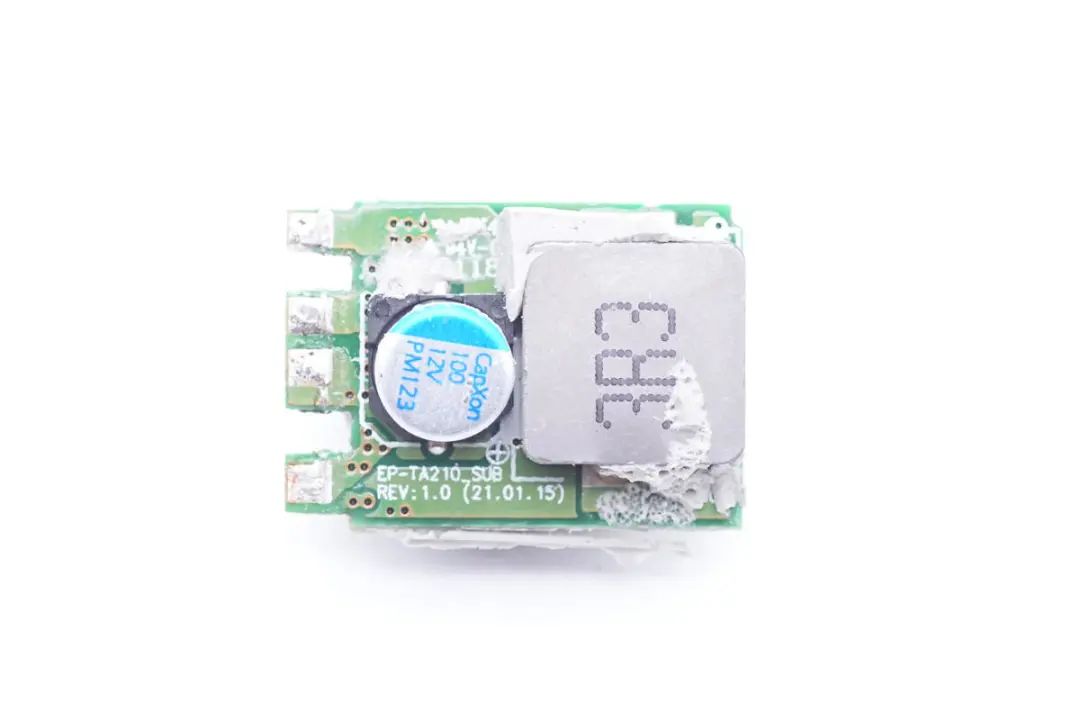

用于USB-A接口的升降压小板，正面焊接一颗合金电感和输出滤波电容。

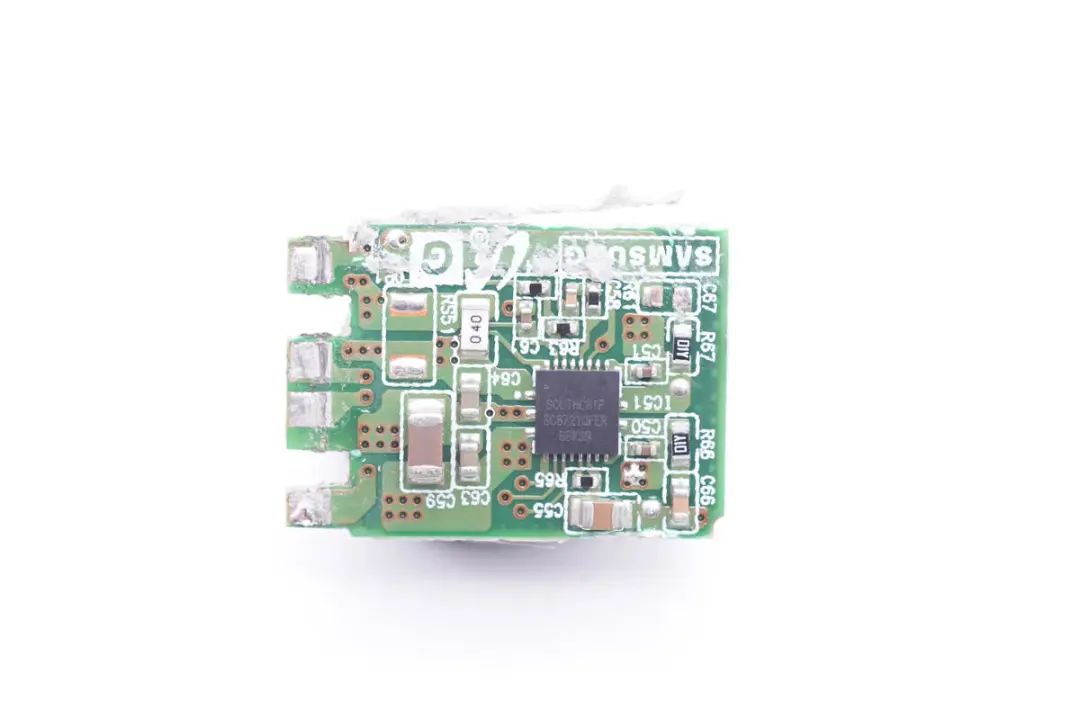

背面焊接一颗同步升降压转换器。

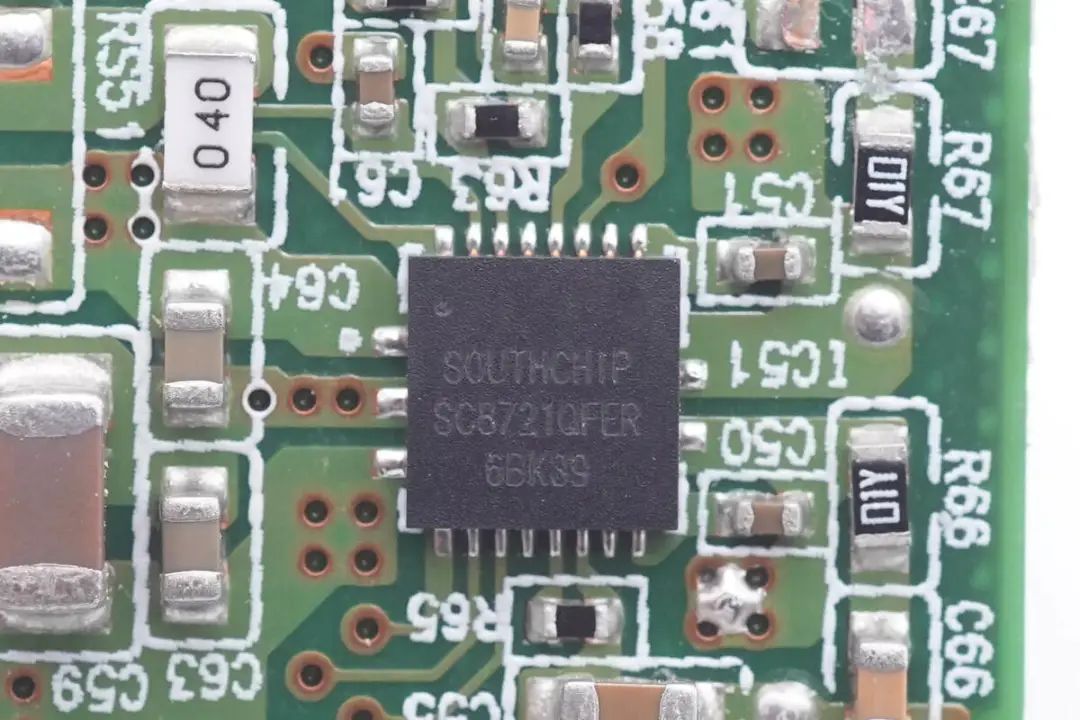

USB-A口同步升降压转换器采用南芯科技SC8721。SC8721内部集成四管H桥升降压开关管，输入输出电压范围均为2.7-22V，工作电压范围宽，支持动态输出电压调整，开关频率可调节，支持输出线补、输出电流监测，支持I2C总线控制的输出电压调节和输出限流调节，内置全面的保护功能。

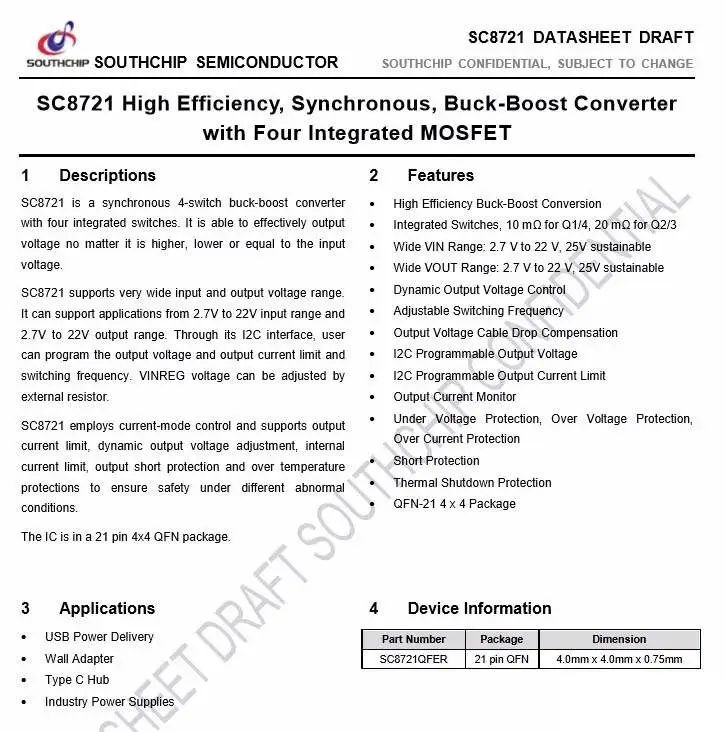

南芯科技SC8721详细资料。充电头网了解到，采用该芯片的产品还有ANKER 25600mAh移动电源、努比亚红魔45W USB PD氘锋移动电源、小米20000mAh移动电源、thinkplus 14000mAh 45W PD快充移动电源等。

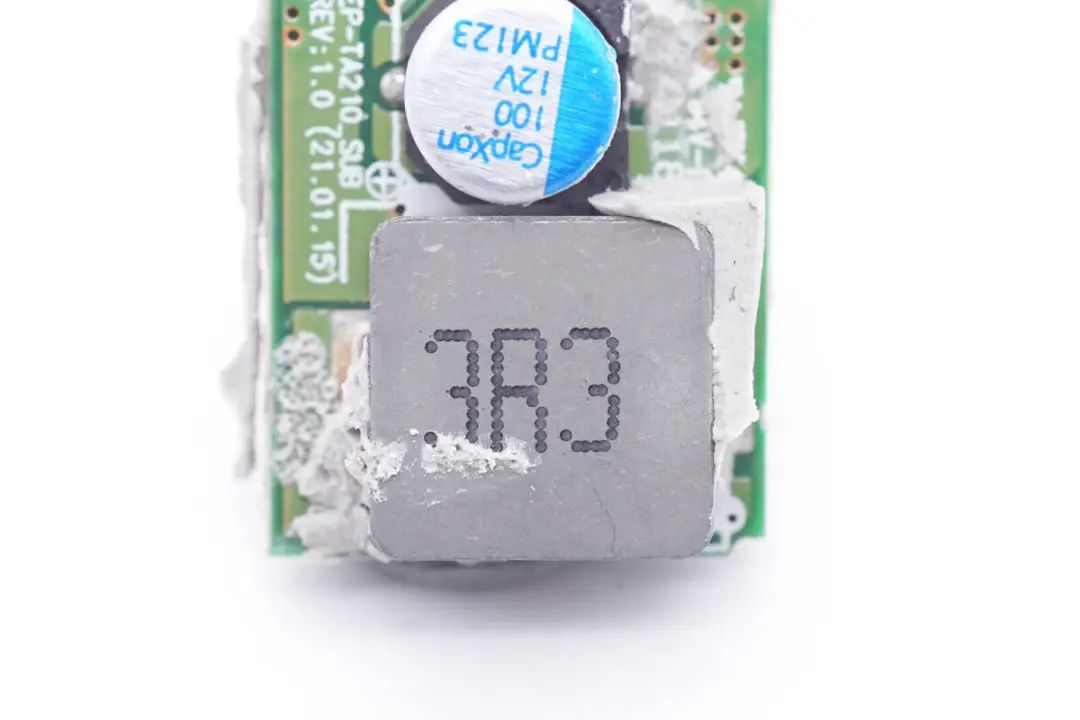

3.3μH合金电感特写。

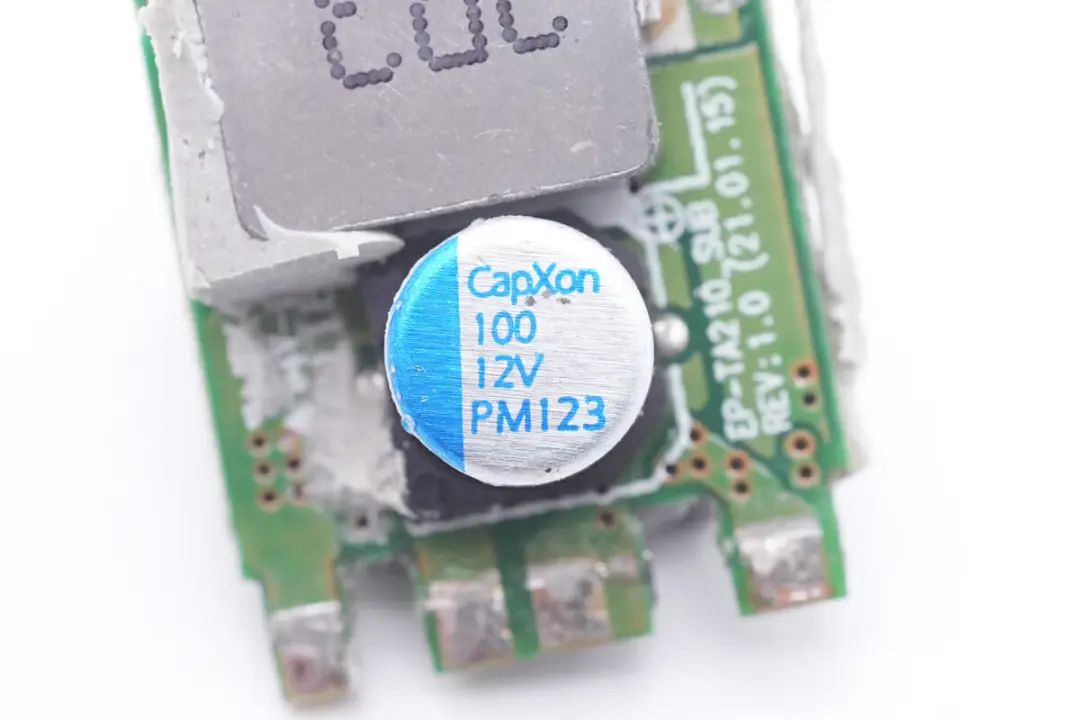

输出滤波电容来自丰宾，PM系列贴片固态电容，规格为100μF 12V。

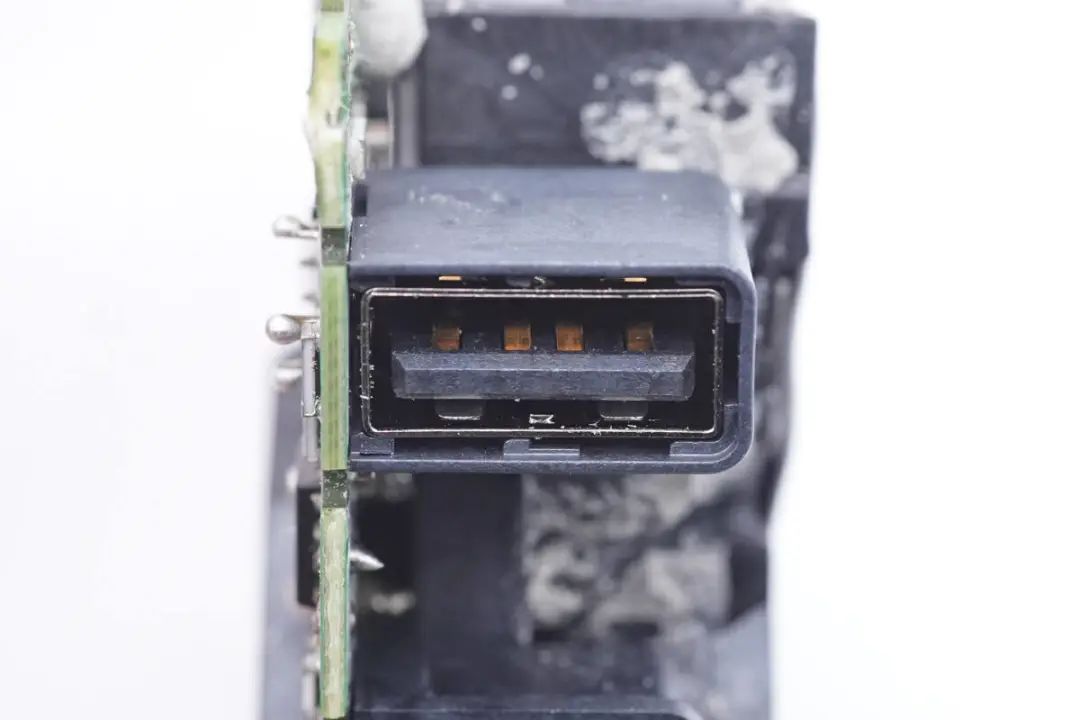

USB-A母座外套塑料壳密封。

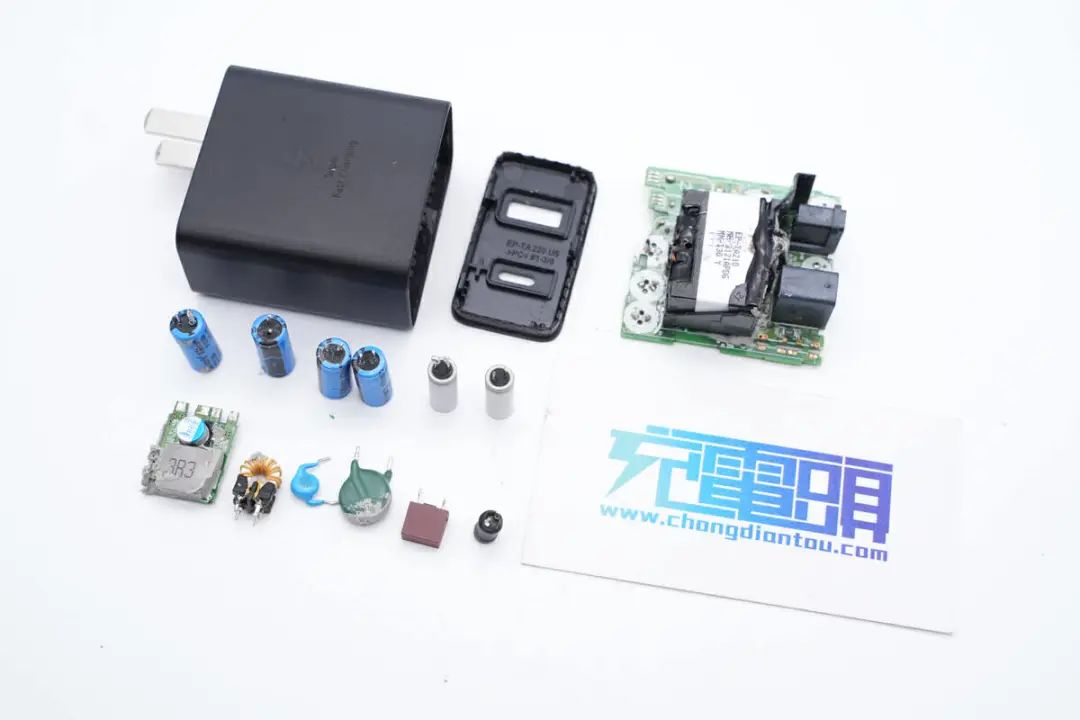

全部拆解一览，来张全家福。充电头网拆解总结
三星推出的这款双口充电器为黑色外壳，固定插脚设计，充电器具备1A1C双接口，其中USB-C口单独输出时具备35W输出功率，USB-C和USB-A口同时输出时，支持20W和15W功率分配，满足两台设备同时充电需求，具备很好的快充兼容性。充电头网通过拆解了解到，三星这款35W充电器采用PI高集成电源主控芯片，宽电压输出为USB-C接口供电，USB-A口通过南芯升降压转换器调节输出电压，两路输出均由ABOV协议芯片控制，内部电容均来自丰宾。充电器内部元件大面积打胶固定，结构紧凑，用料可靠。相关阅读：1、拆解报告：三星65W 2C1A快充充电器
3、拆解报告：三星原装45W USB PD快充充电器（国行版）
