-----充电头网拆解报告第2429篇-----
前言
新华三集团是数字化解决方案领导者，是紫光集团旗下的核心企业，拥有计算，存储，网络，5G，安全和终端等全方位的数字化基础设施整体能力，提供云计算，大数据，人工智能，工业互联网，信息安全，智能联接，边缘计算在内的一站式数字化解决方案。
充电头网拿到了新华三推出的一款氮化镓快充，这款充电器输出功率为100W，具备2C1A三个接口，两个USB-C口均支持100W输出。充电器采用折叠插脚，便于携带。包装内附送一条2米长充电线，满足多种场景使用。下面就拆解这款充电器，看看内部用料和设计。
新华三100W氮化镓充电器开箱
包装盒通体黑色，正面印有H3C品牌、100W MAX以及GaN快速充电器，下方还做了和充电器实物一样的凹凸纹理设计。
底部印有充电器参数、包装清单以及商家信息。

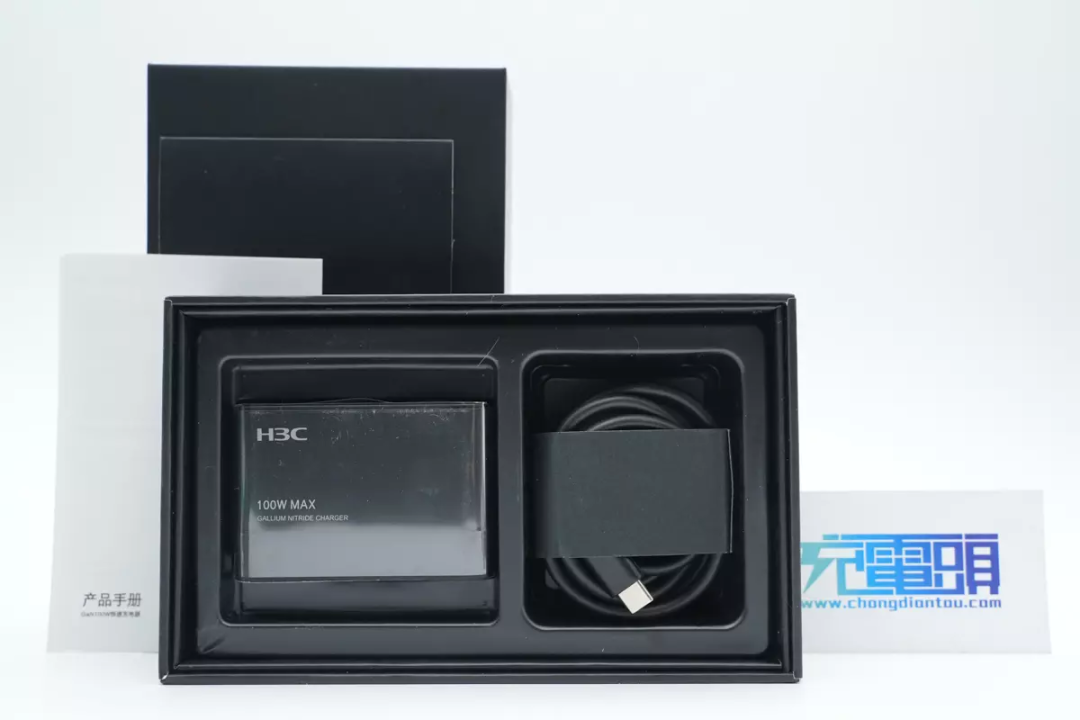

包装内含充电器、数据线以及使用手册。

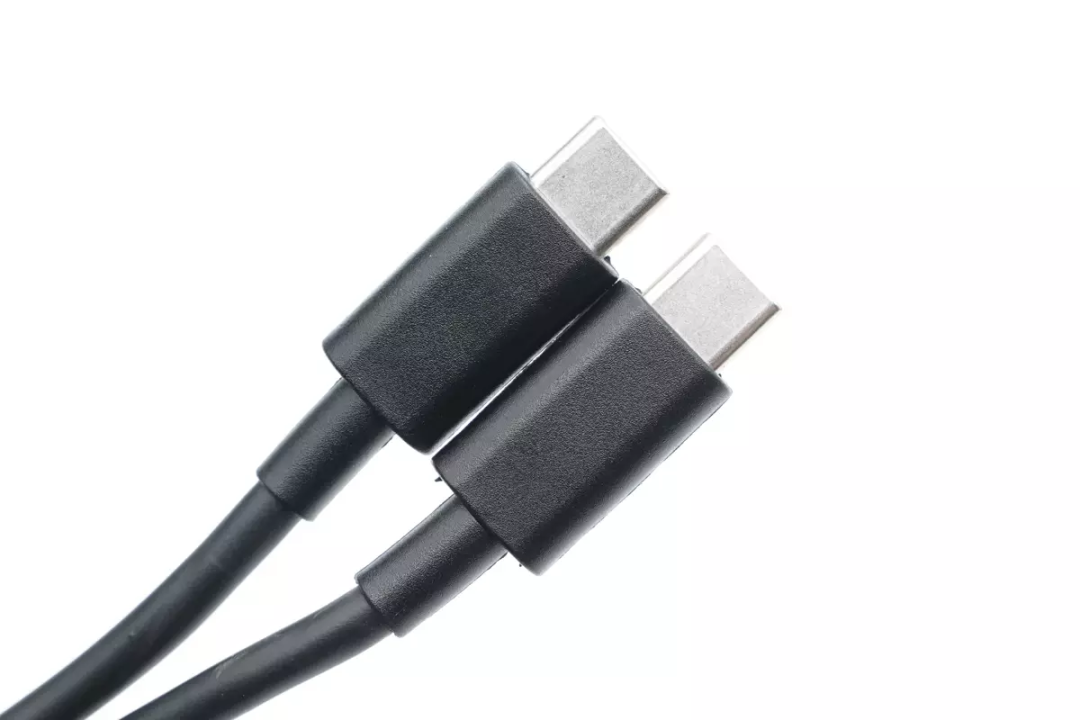

附带C to C黑色数据线，两端外壳磨砂方便插拔，并且做了抗弯折保护处理。

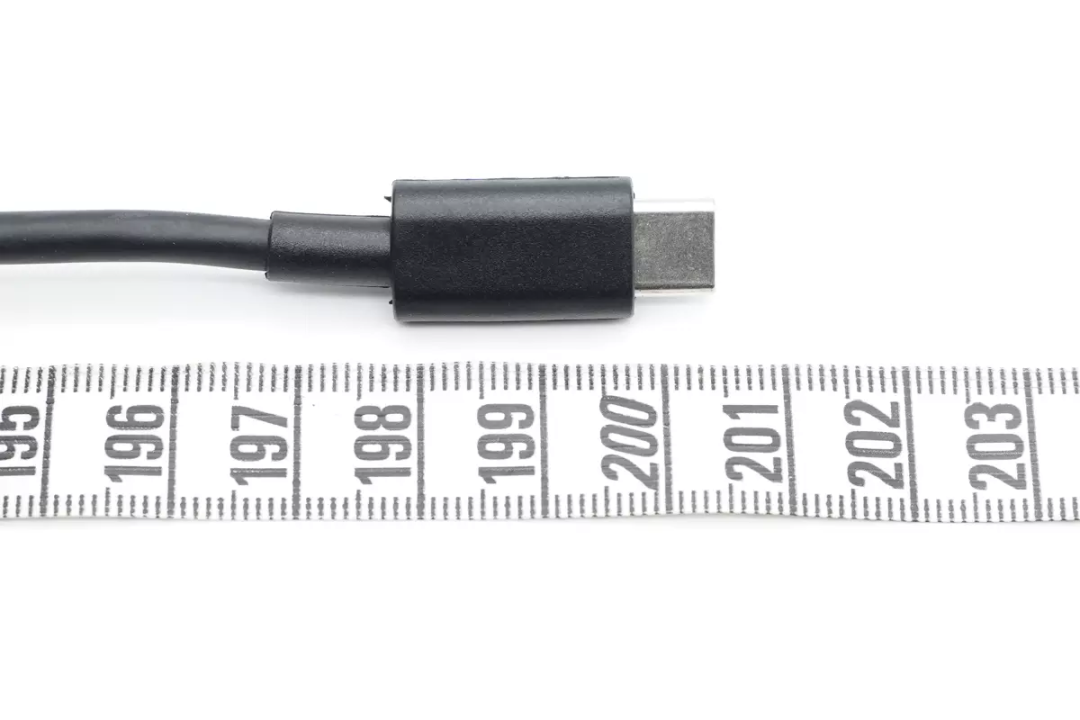

测得数据线长度约2米。

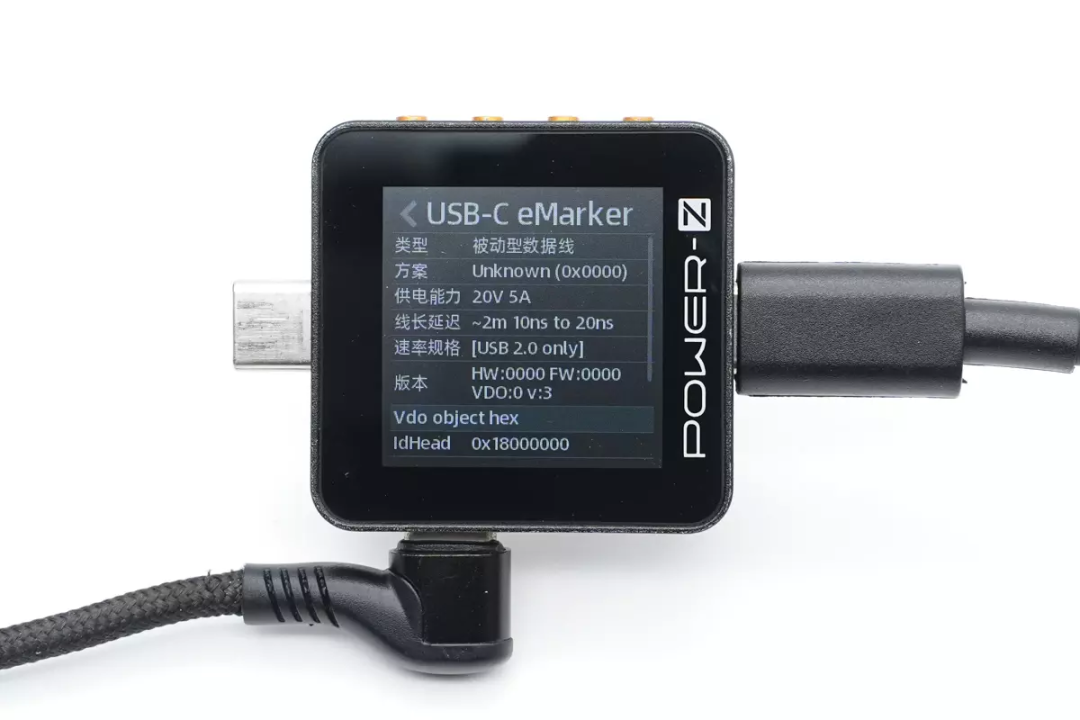

使用ChargerLAB POWER-Z KM002C测得线缆带有E-Marker芯片，支持最高20V5A 100W快充功率，数据传输能力为USB 2.0。

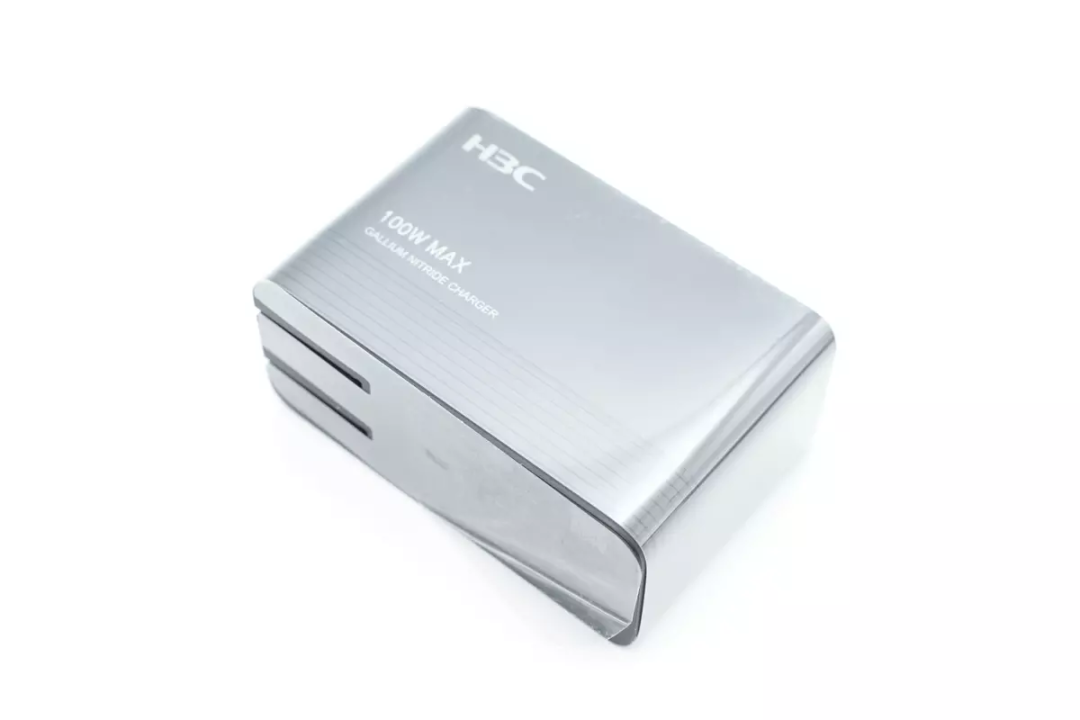

充电器机身包裹防刮塑料膜保护。

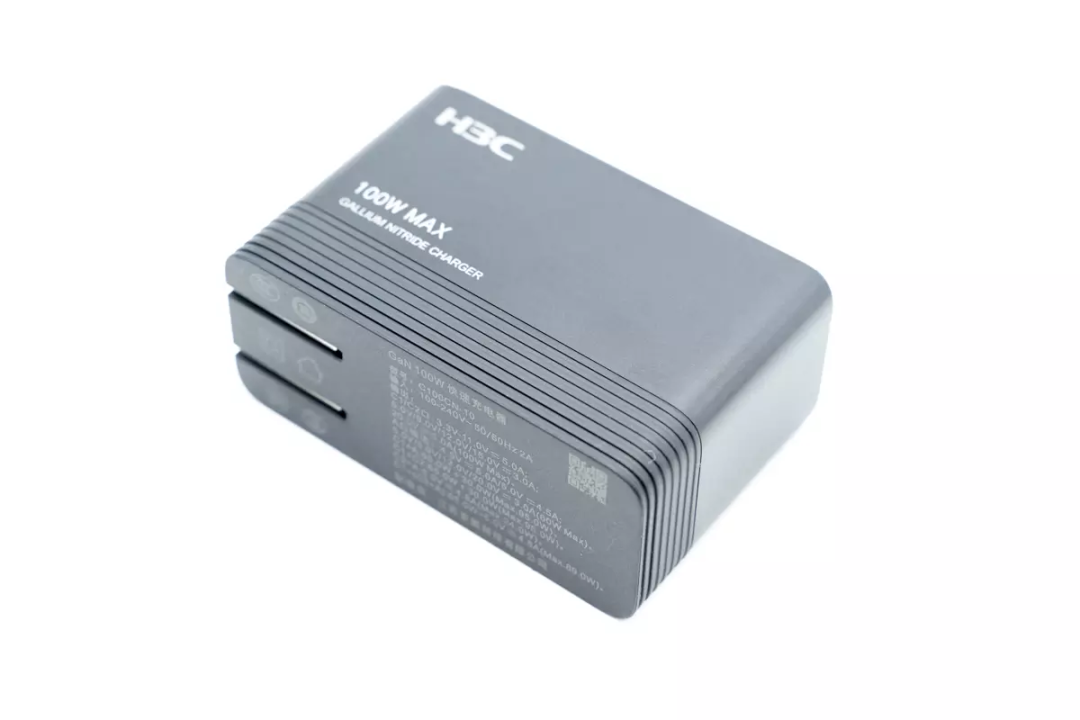

新华三这款充电器也是长方体造型，不过是朝两侧延展设计，机身采用PC防火材质外壳，表面哑光抗指纹，靠近输入端区域还设计有多道凹槽。

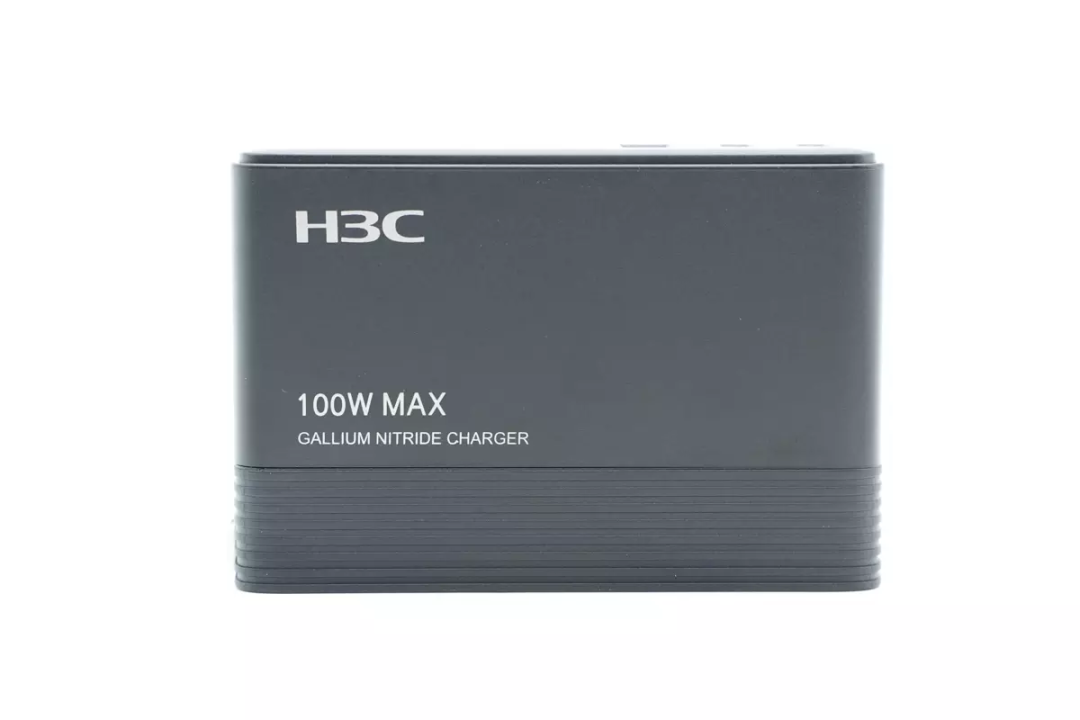

机身正面印有H3C品牌、100W MAX以及GALLIUM NITRIDE CHARGER。

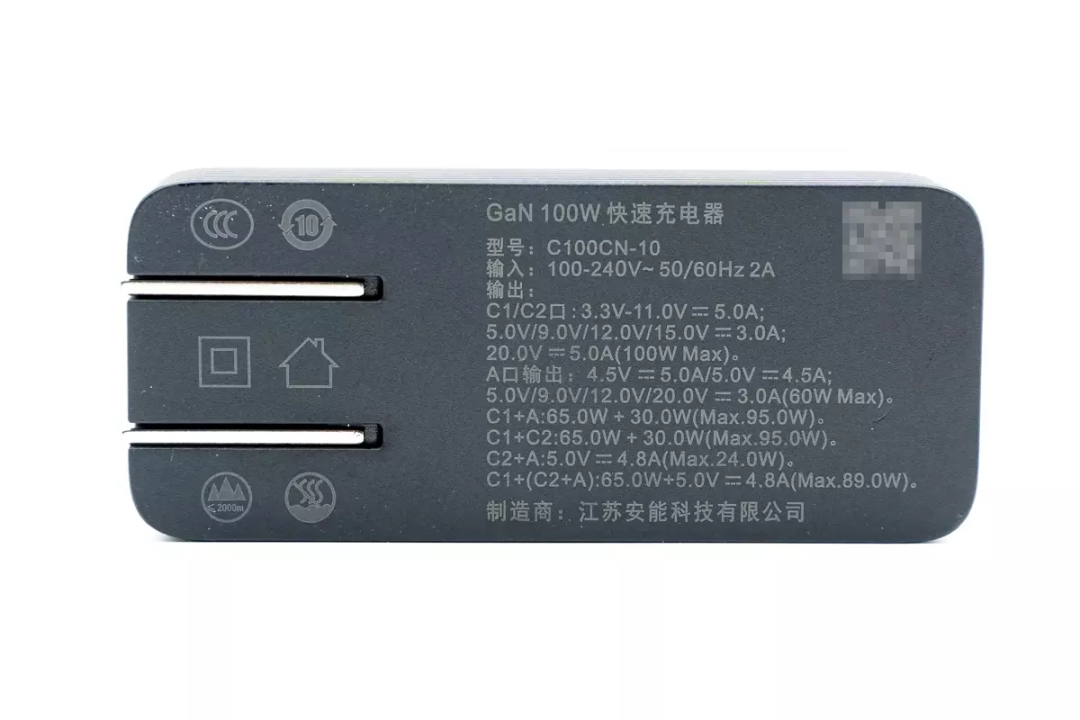

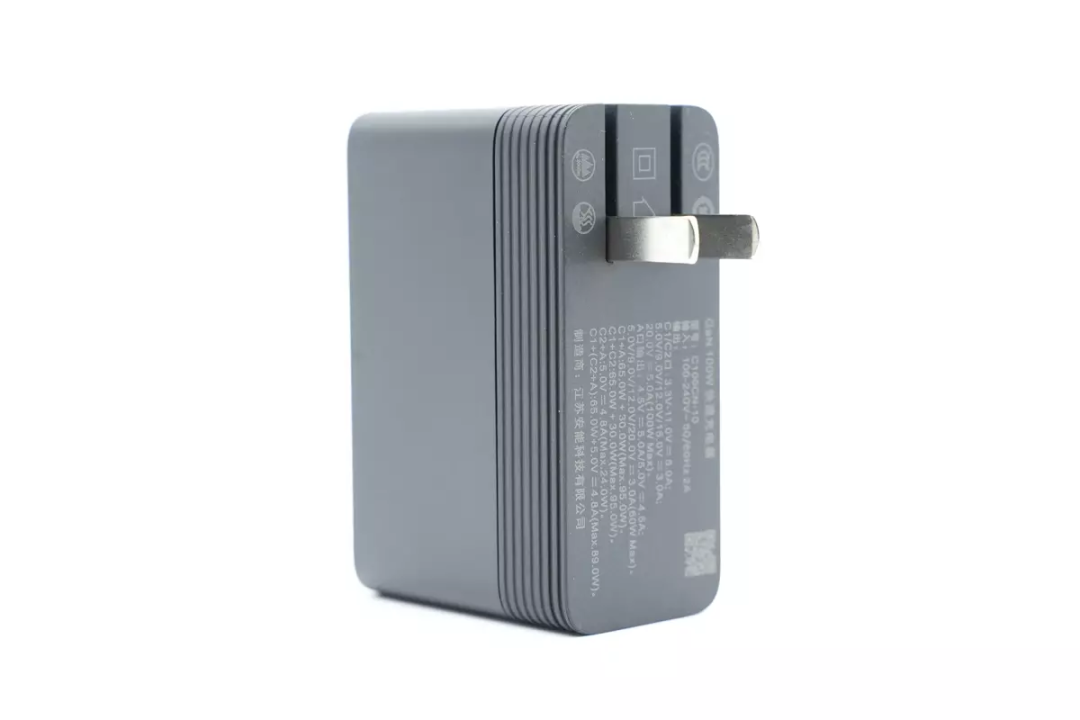

输入端外壳印有充电器参数
型号：C100CN-10
输入：100-240V~50/60Hz 2A
C1/C2口：5V3A、9V3A、12V3A、15V3A、20V5A、3.3-11V5A
A口输出：4.5V5A、5V4.5A、5V3A、9V3A、12V3A、20V3A
C1+A：65W+30W
C1+C2：65W+30W
C2+A：5V4.8A
C1+（C2+A）：65W+5V4.8A
委托方：新华三技术有限公司
制造商：江苏安能科技有限公司
产品已经通过了CCC认证。
充电器配备可折叠国标插脚，方便携带。

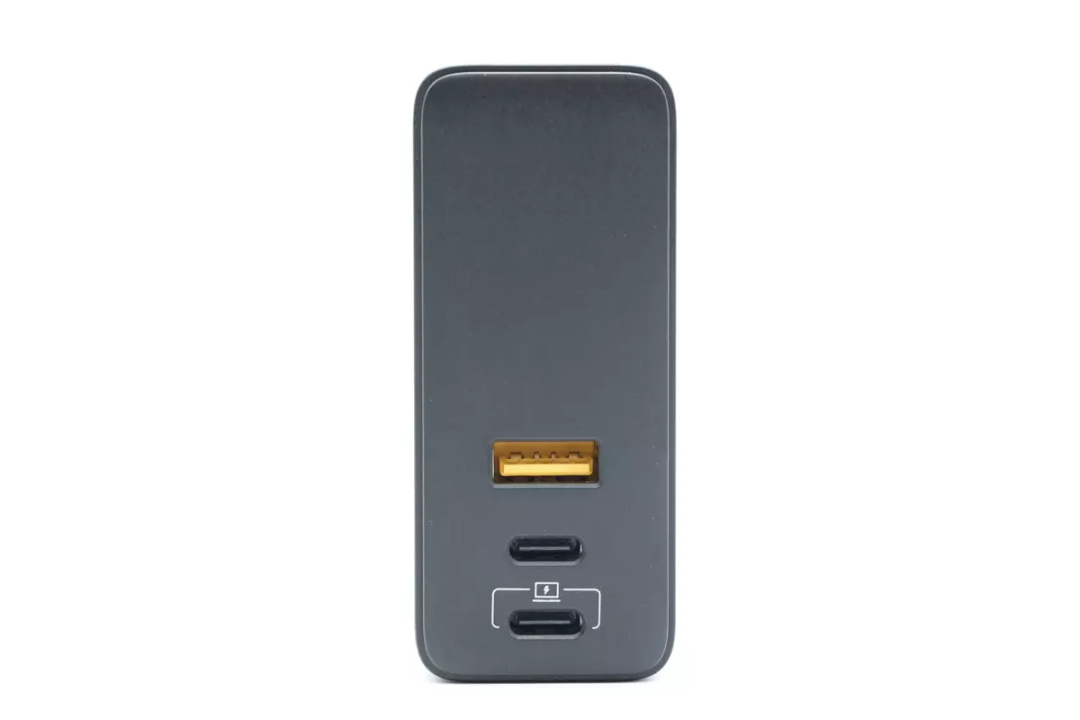

输出端配备2C1A三个USB接口，USB-C口旁印有笔记本标识，表示可以为笔记本进行快充。

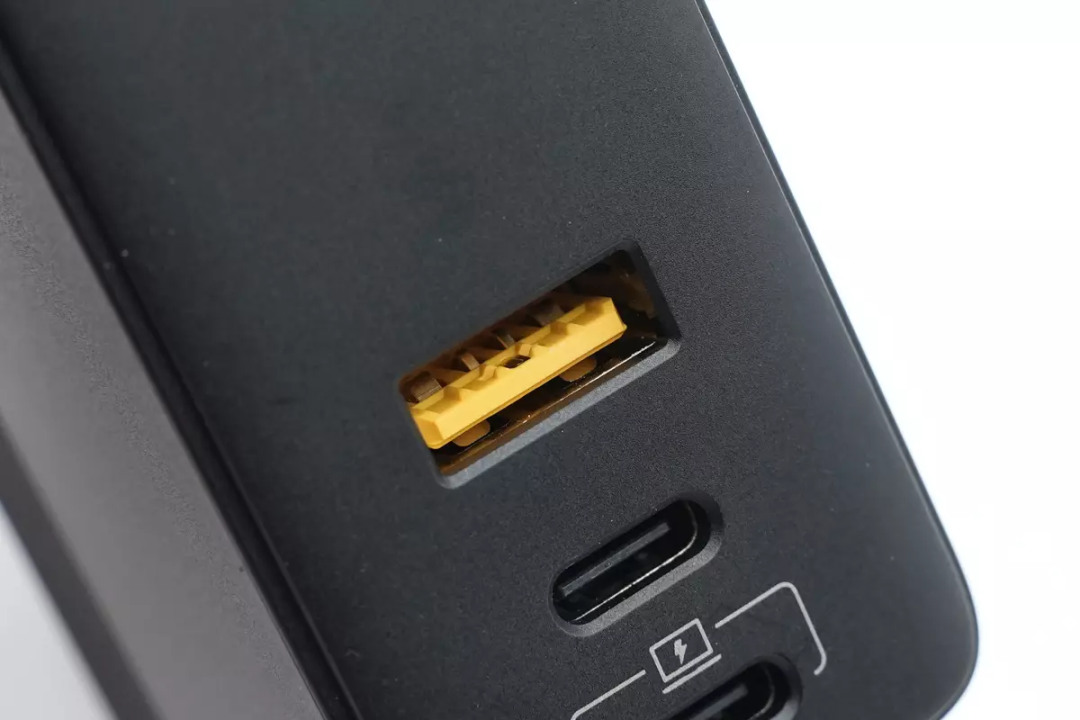

USB-A口黄色胶芯，前端设有特殊触点。

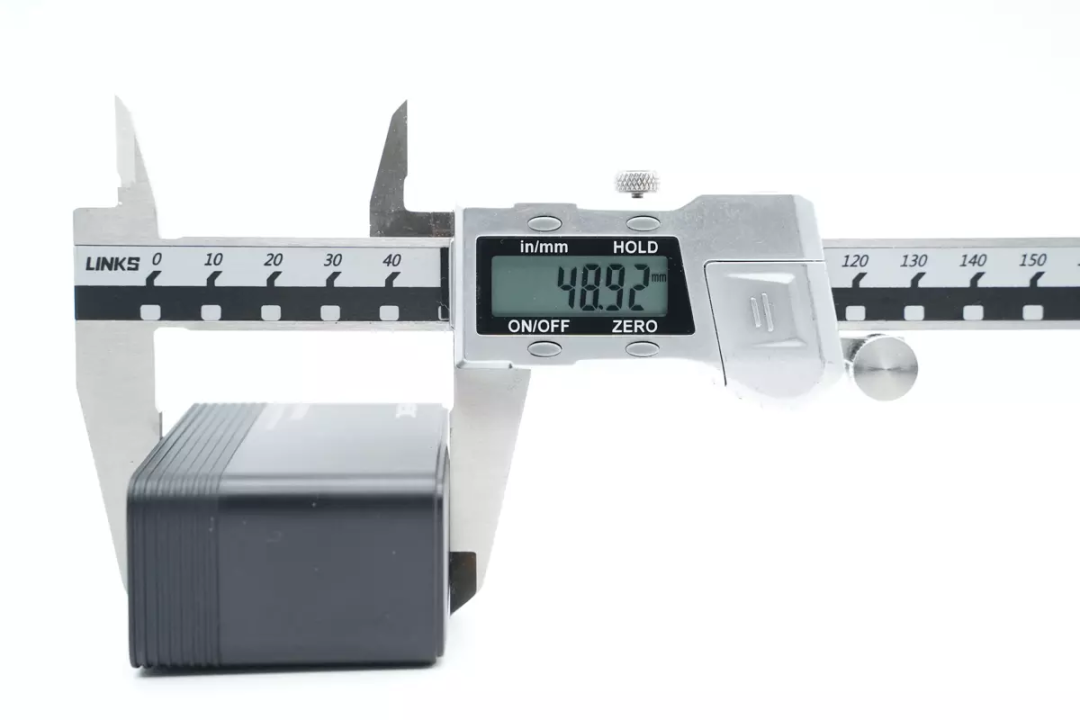

测得充电器机身高度为48.92mm。

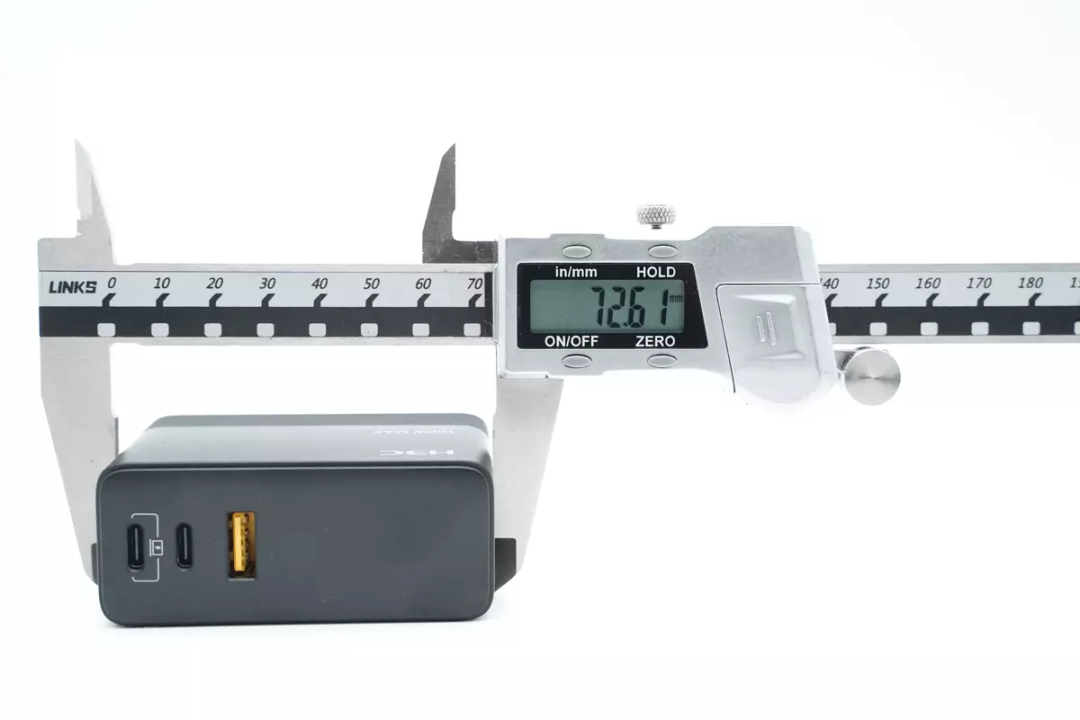

宽度为72.61mm。

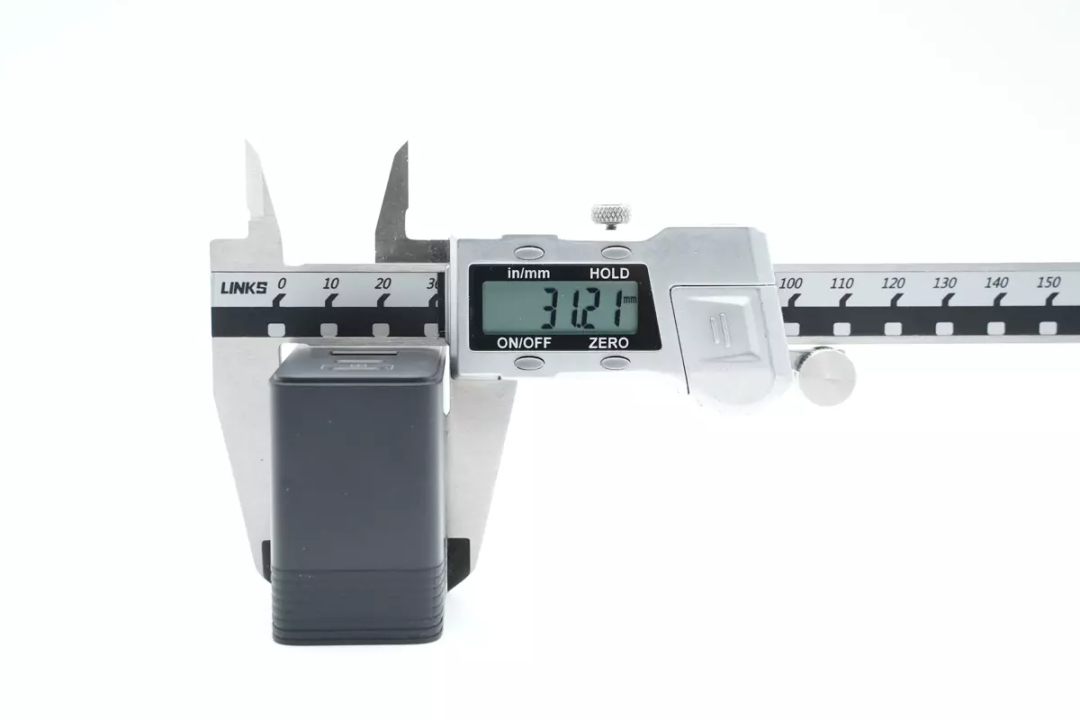

厚度为31.21mm。

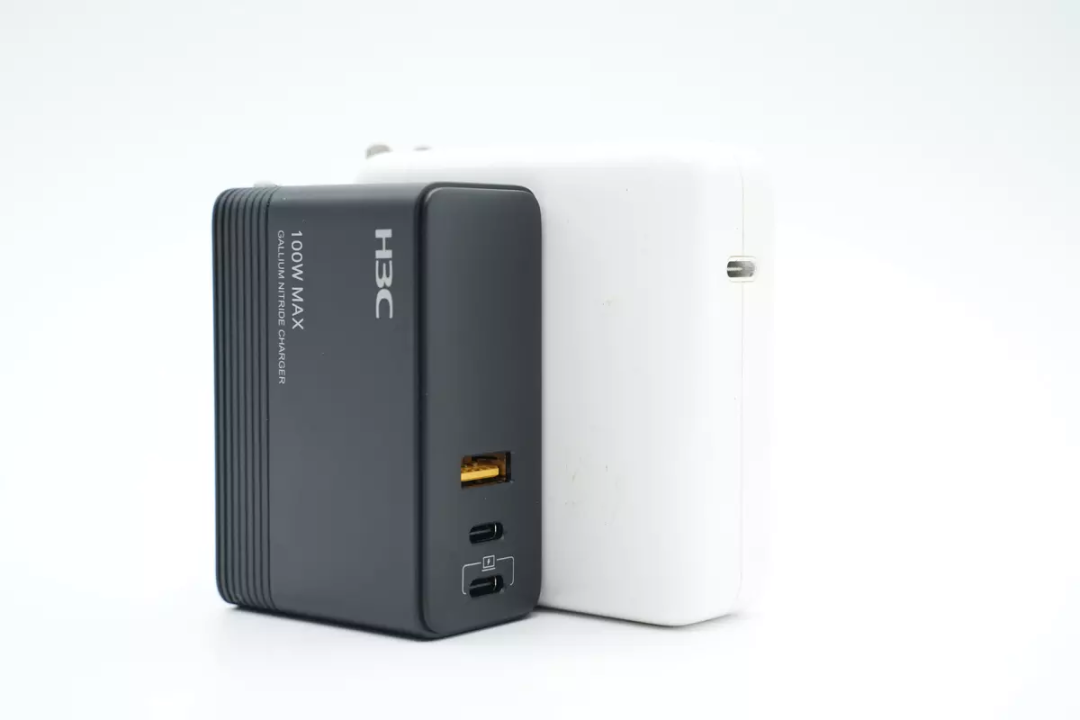

和苹果61W充电器对比，体积优势很大。

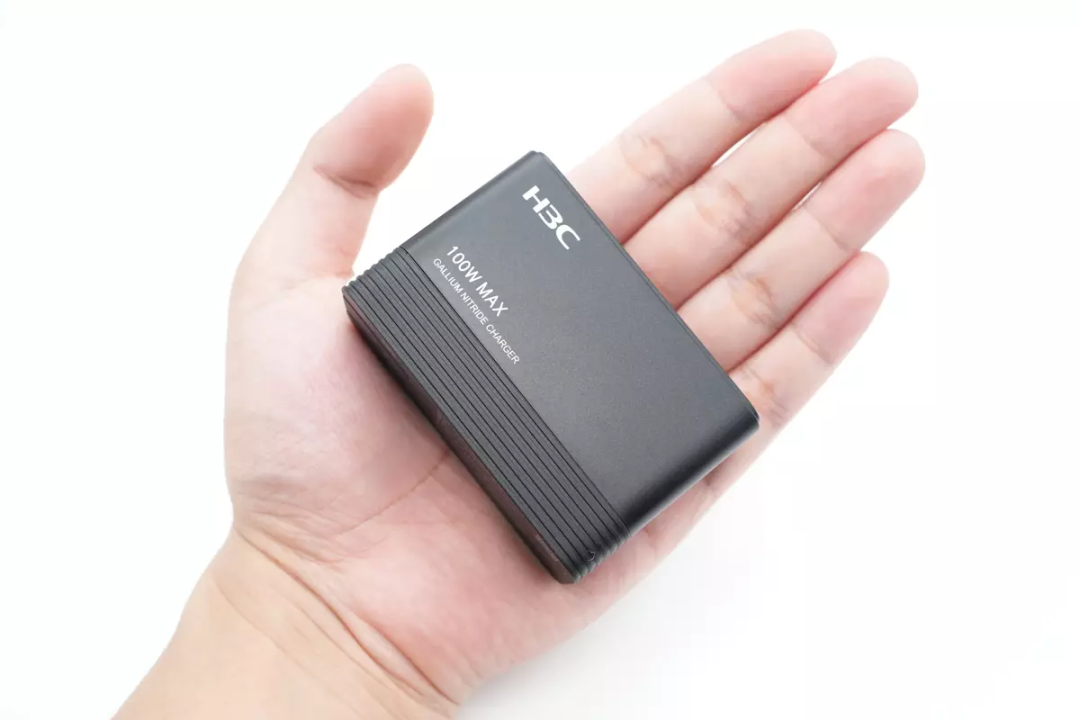

拿在手上的大小直观感受。

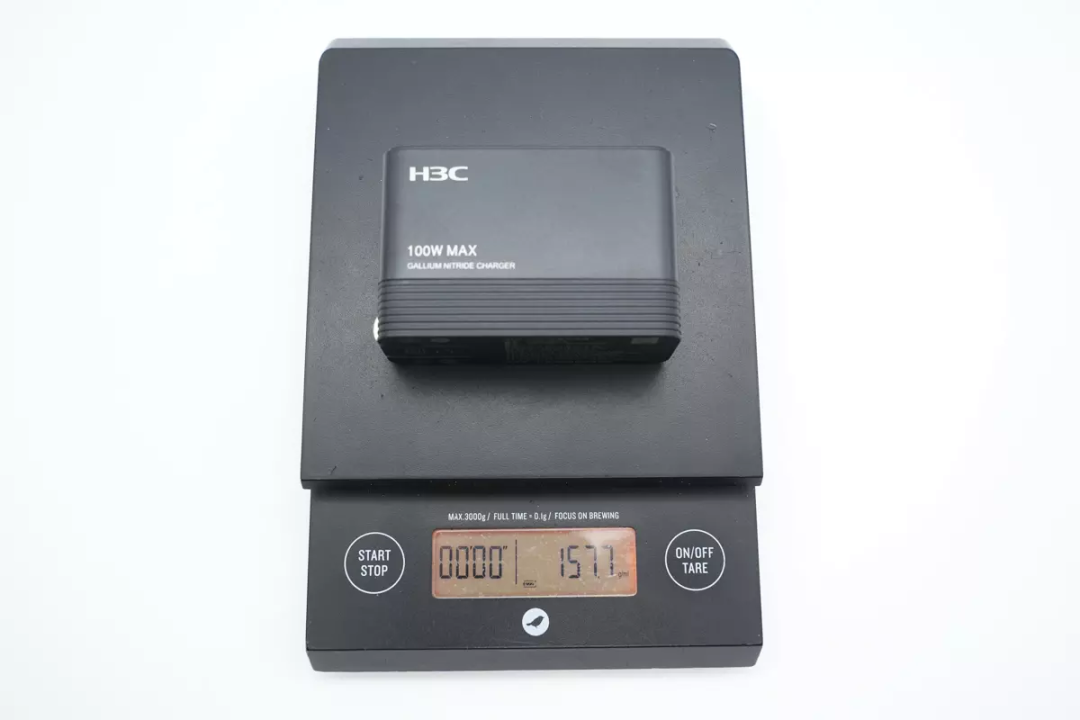

另外测得充电器净重约为158g。

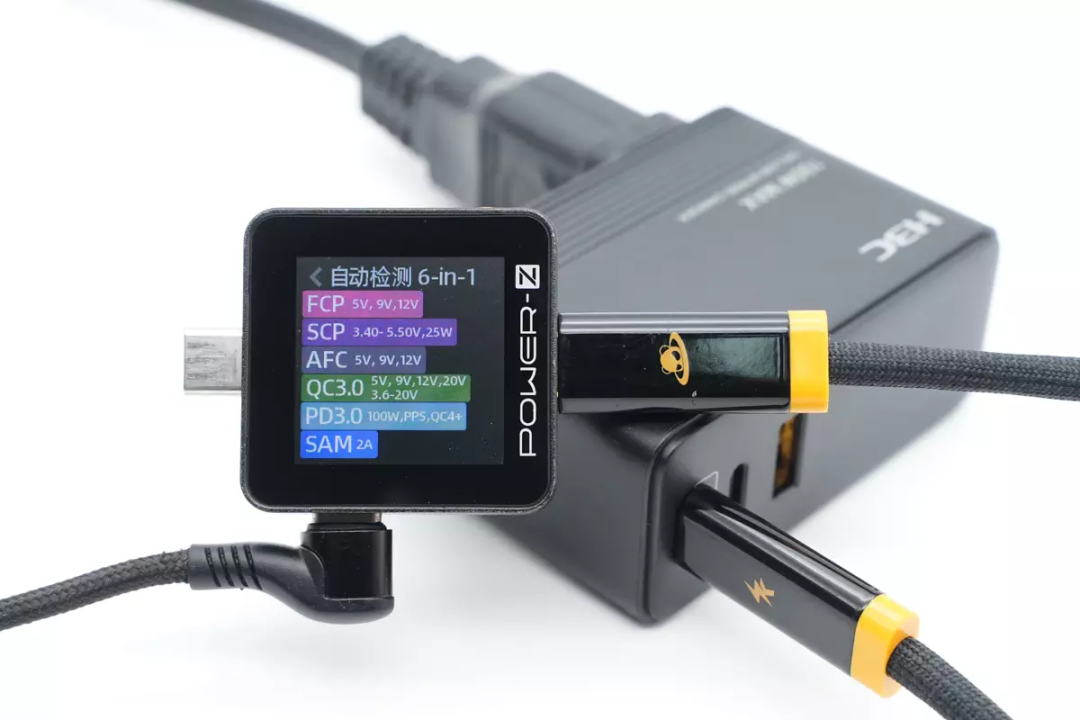

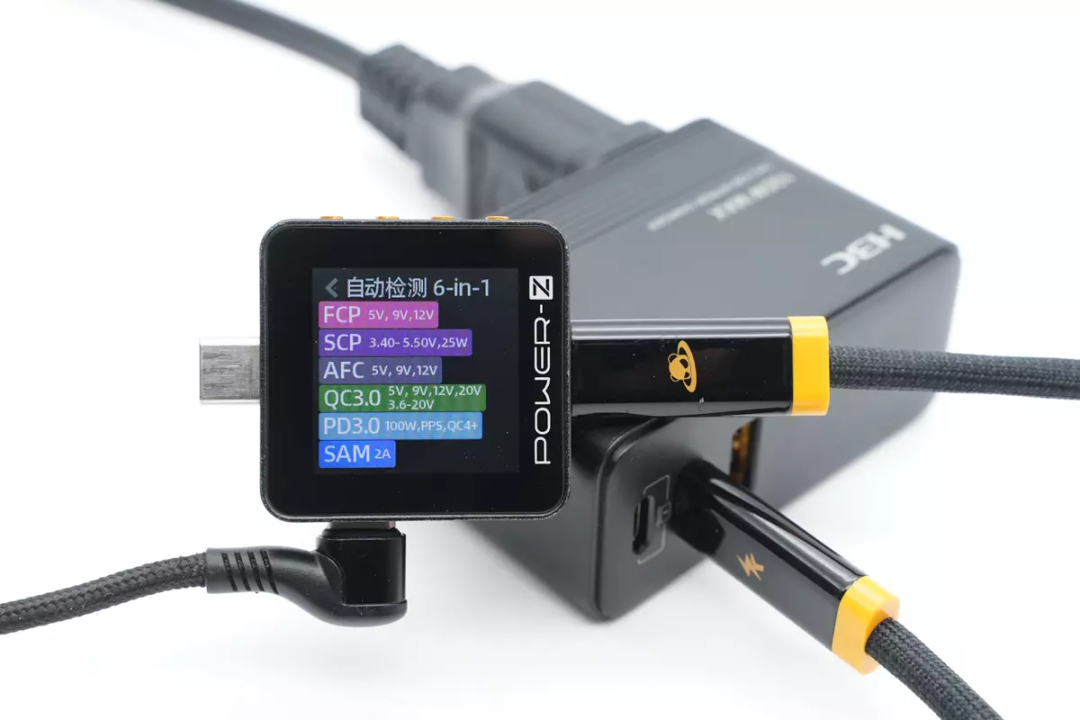

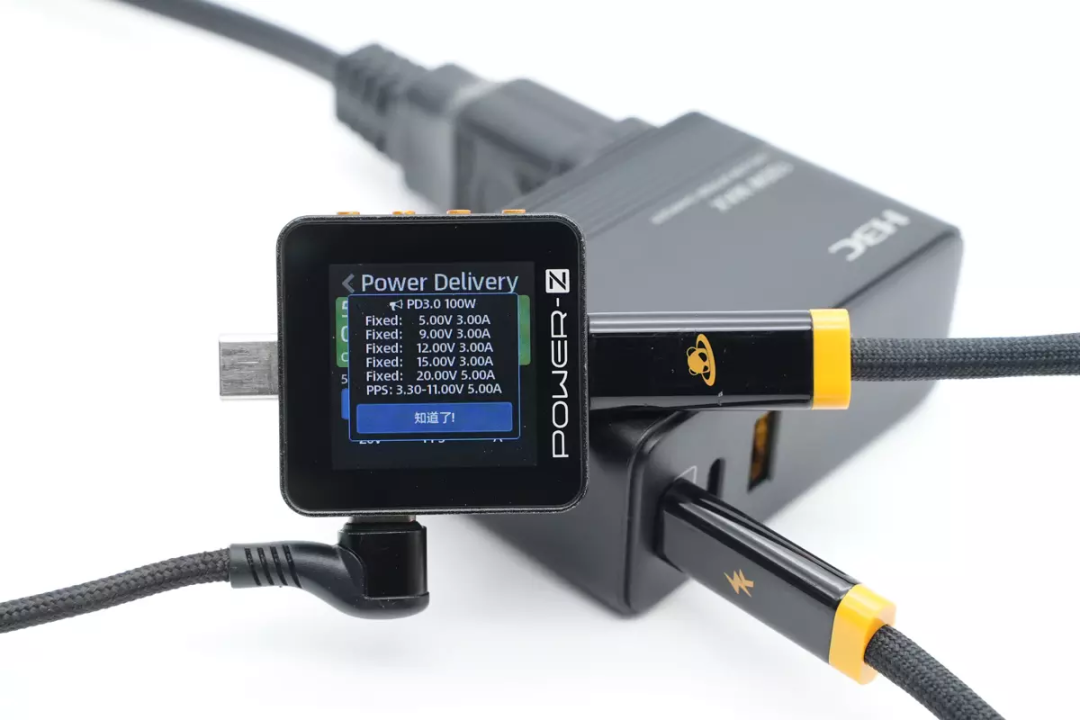

使用ChargerLAB POWER-Z KM002C测得USB-C1口支持FCP、SCP、AFC、QC3.0、PD3.0、PPS、QC4+、Samsung 5V2A充电协议。
并且还具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压，以及3.3V-11V5A一组PPS电压档位。

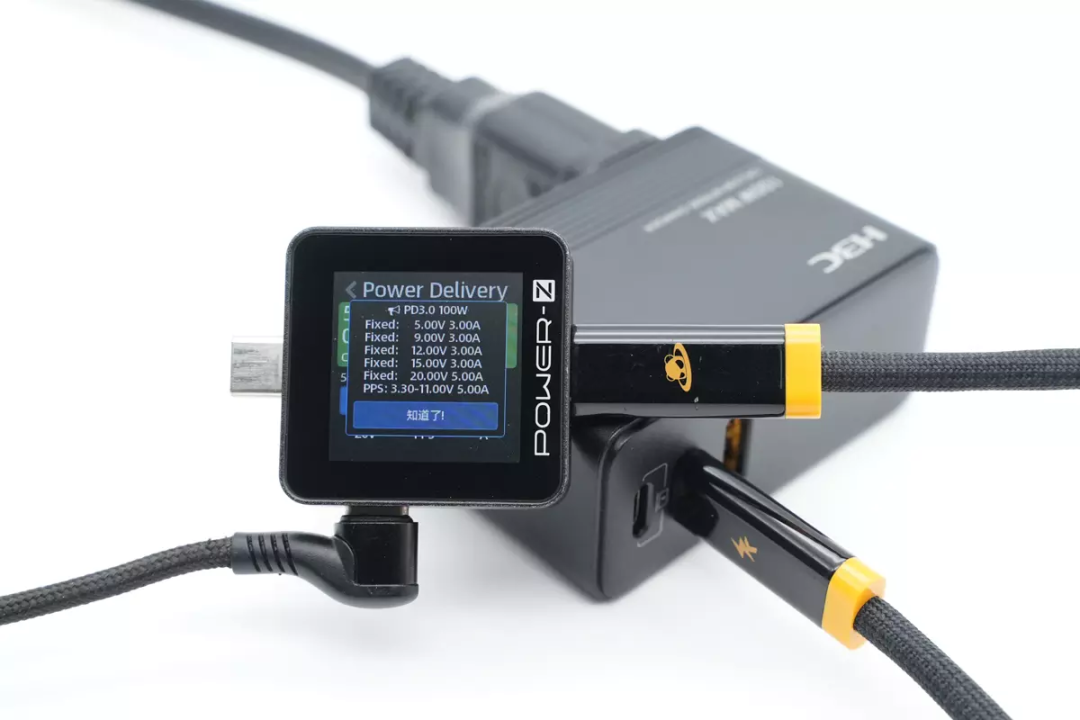

测得USB-C2口兼容协议和USB-C1口的相同。
PDO报文也完全一样，这两个C口单口输出性能一样，支持功率盲插。

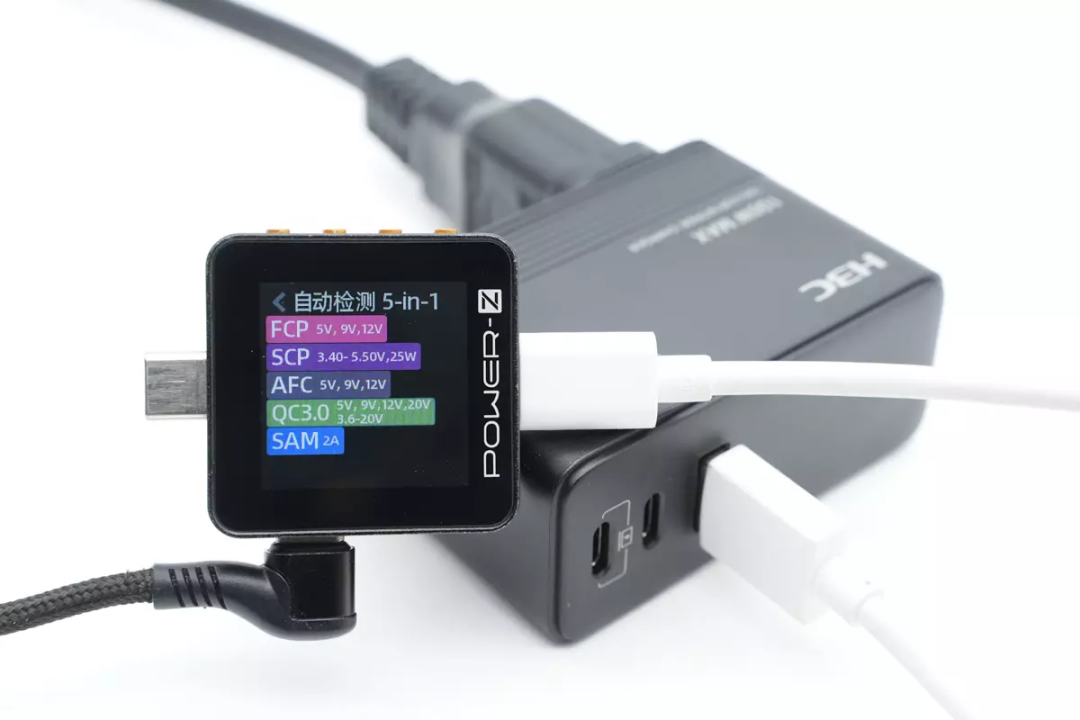

测得USB-A口支持FCP、SCP、AFC、QC3.0、Samsung 5V2A充电协议。
新华三100W氮化镓充电器拆解
看完了新华三充电器的开箱和测试，下面就进入拆解环节，一起看看充电器内部的构造。

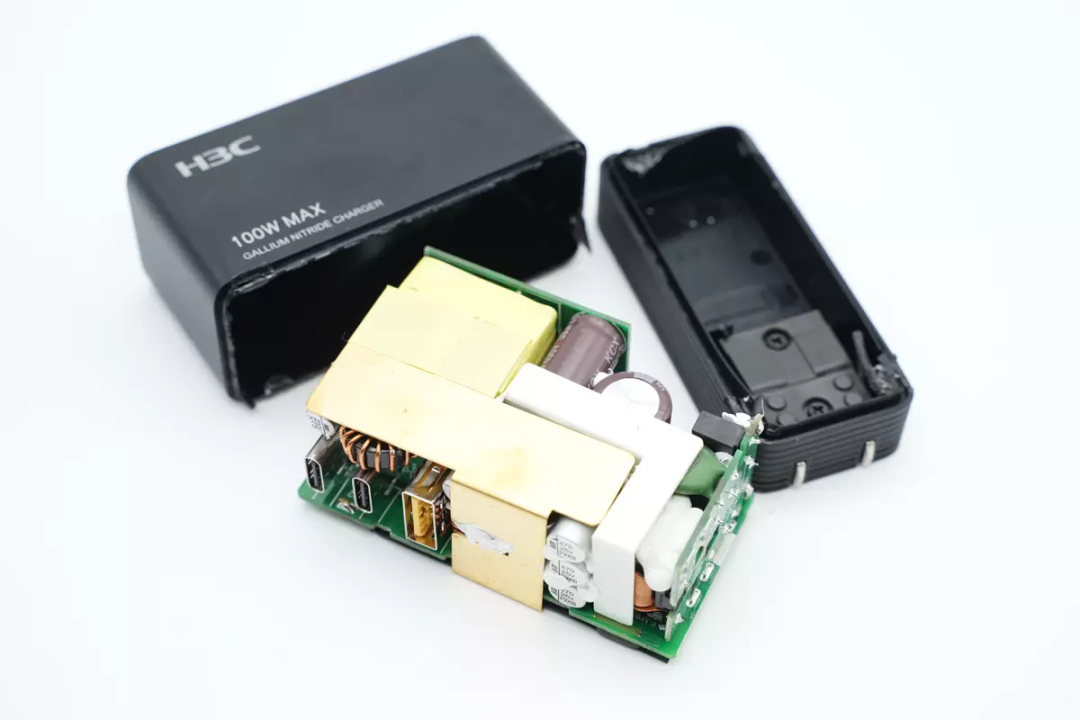

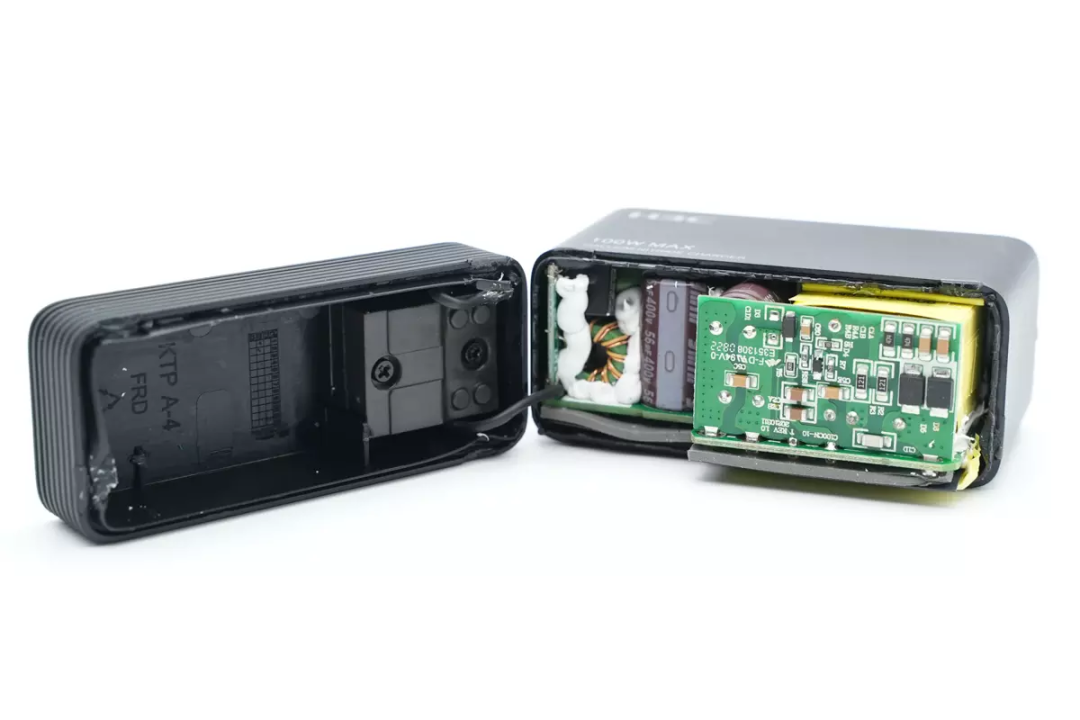

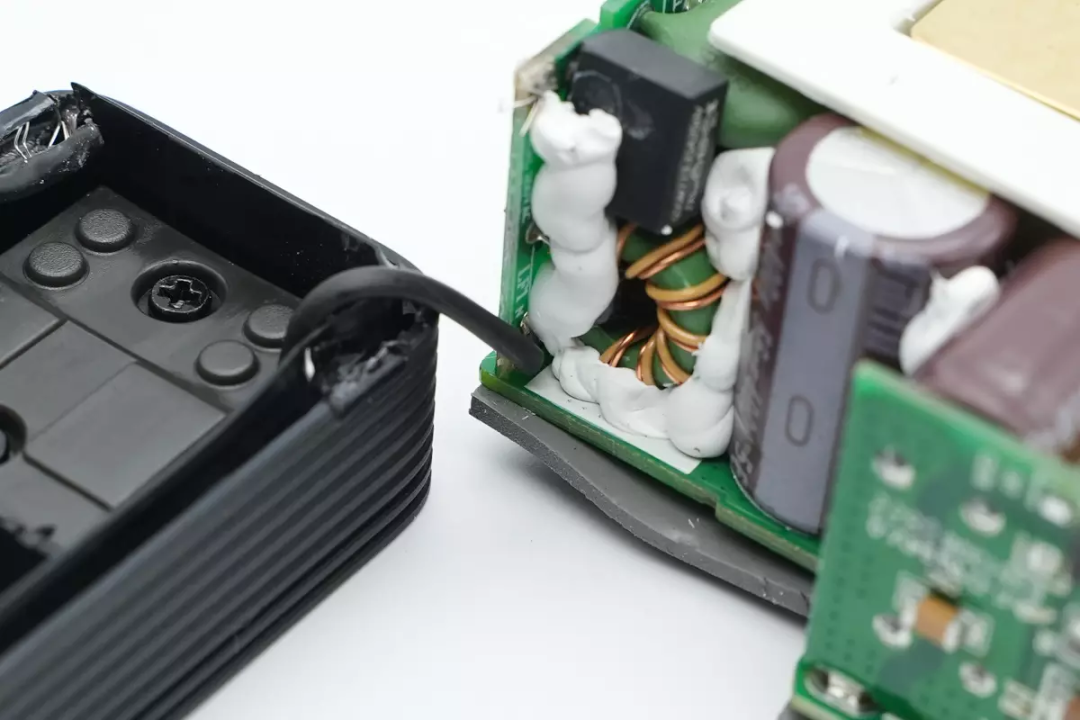

首先沿接缝拆开外壳，内部PCBA模块通过导线连接插脚供电。

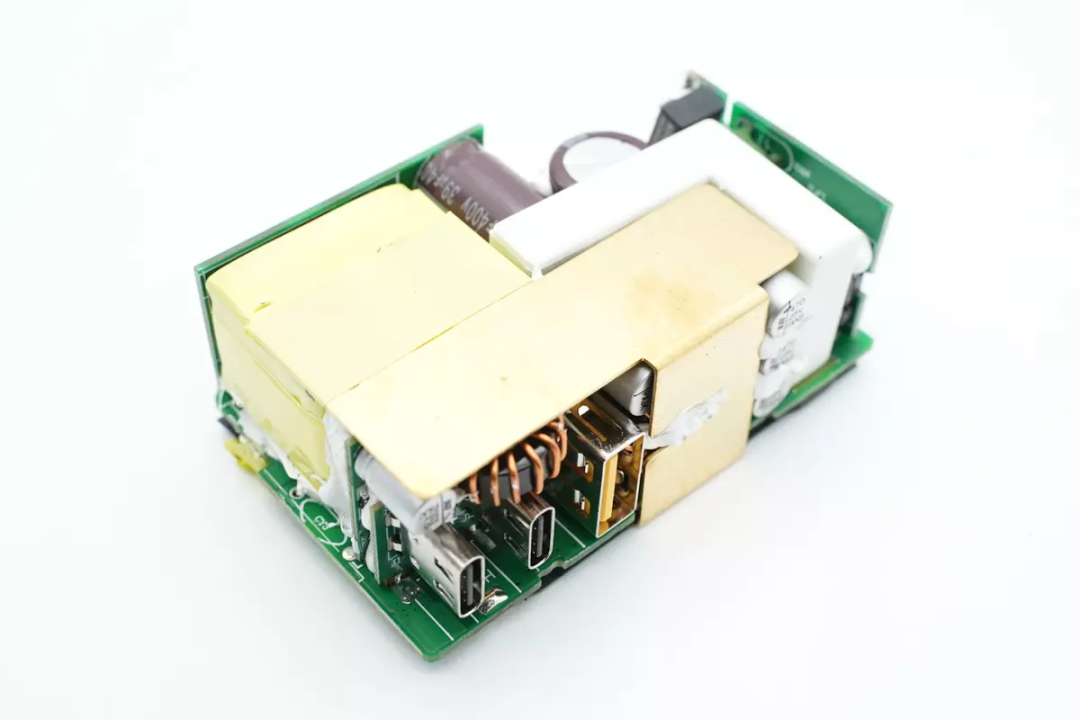

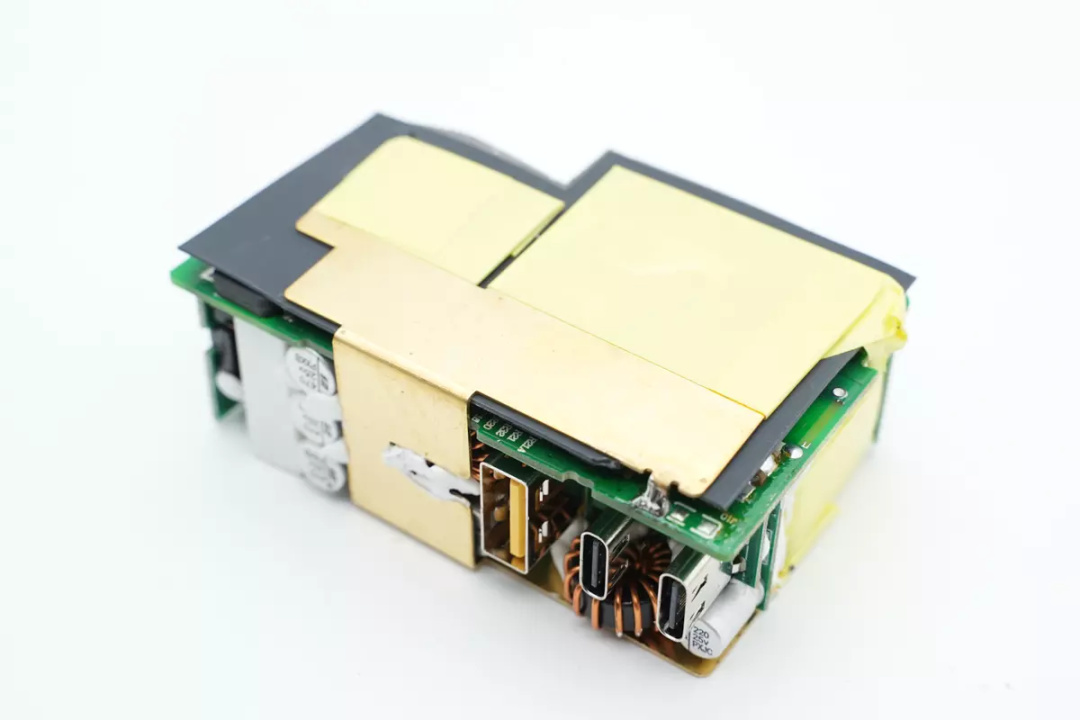

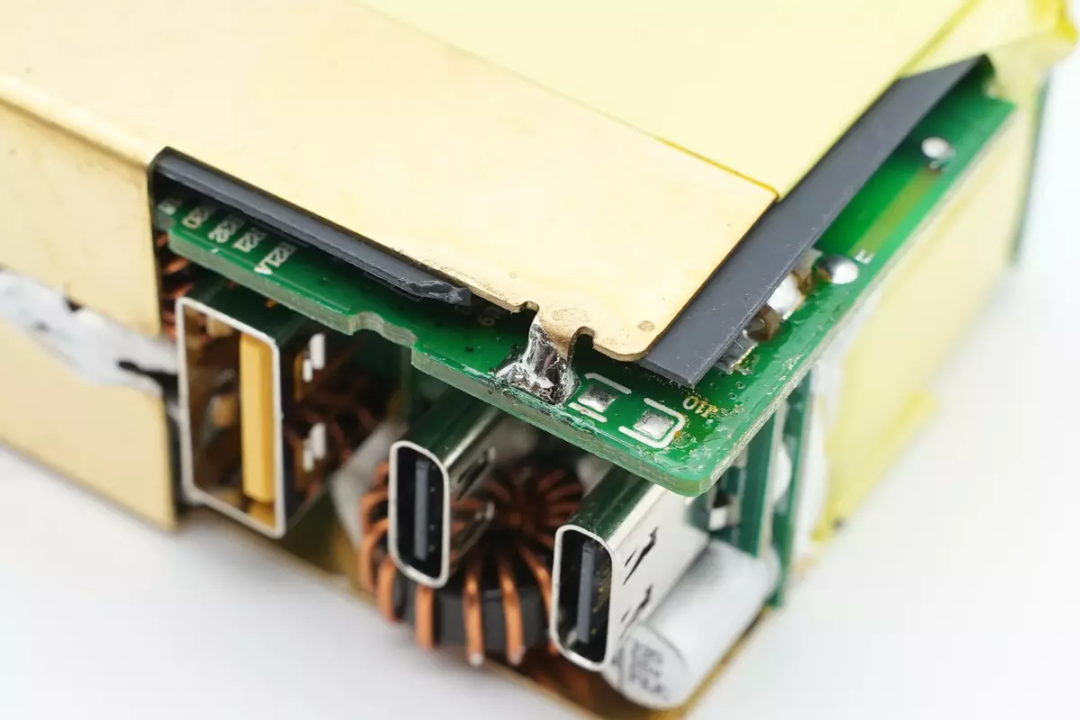

取出内部PCBA模块，模块表面覆盖黄铜片散热。
PCBA模块导线焊接处特写，涂胶加固。
黄铜散热片延伸到变压器上，高压侧与低压侧之间采用白色塑料支架隔离绝缘。
PCBA模块背面也覆盖黄铜散热片，缠绕胶带绝缘，PCBA模块覆盖导热垫和麦拉片。
散热片焊接固定到PCBA模块上。

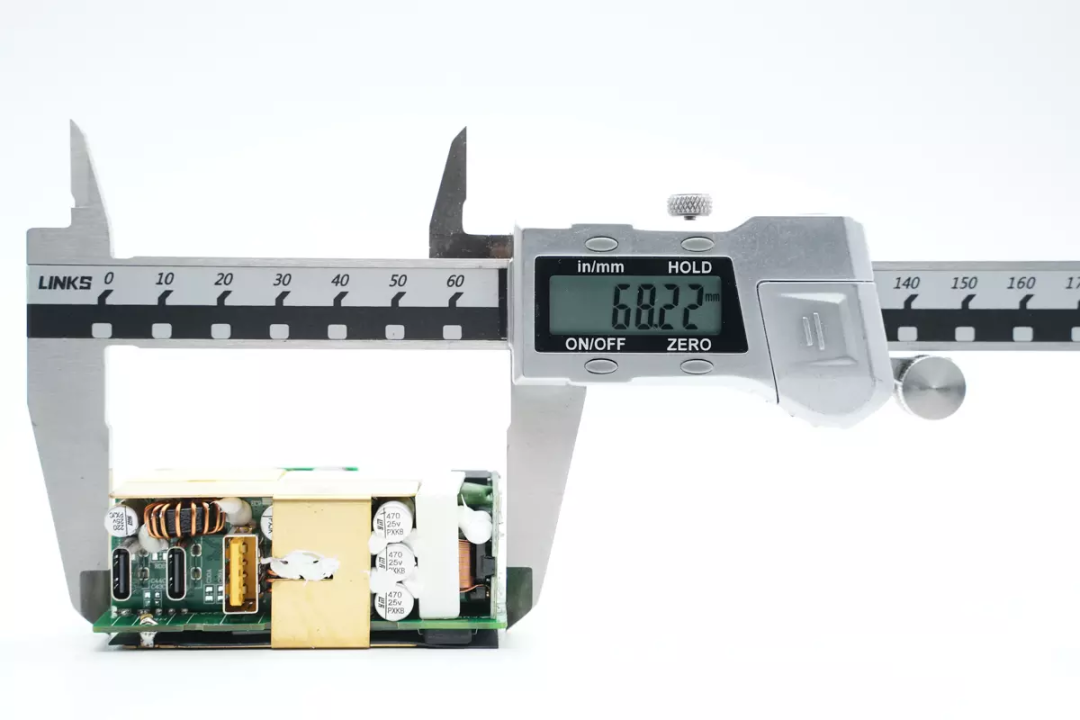

使用游标卡尺测得PCBA模块长度约为68.22mm。

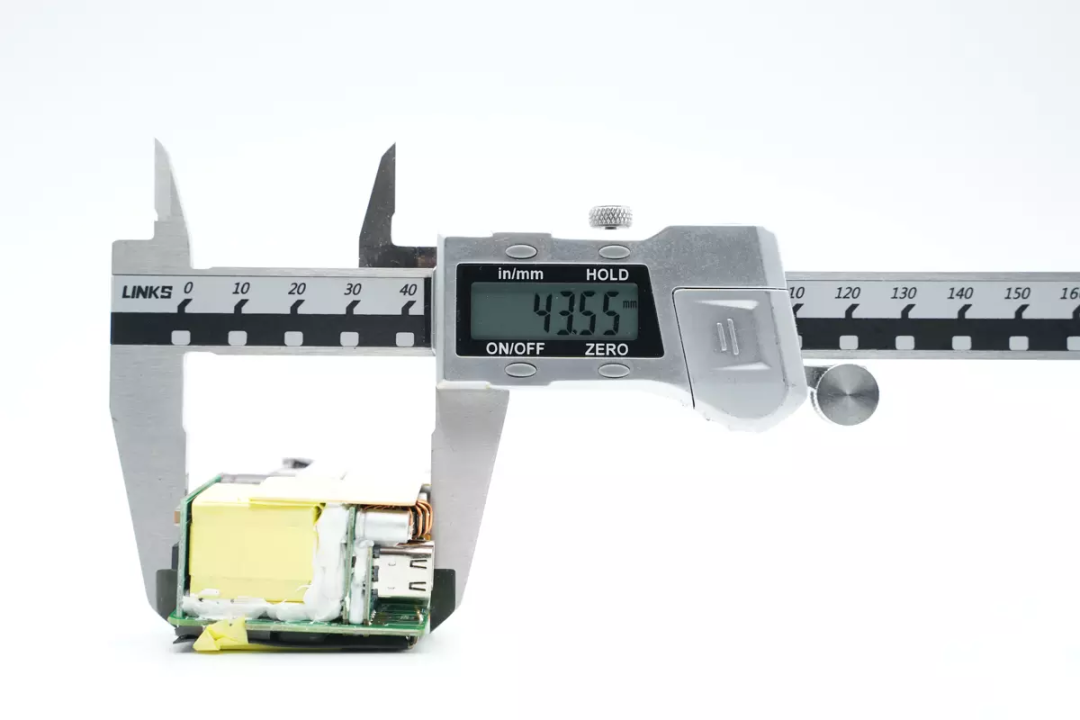

PCBA模块宽度约为43.55mm。

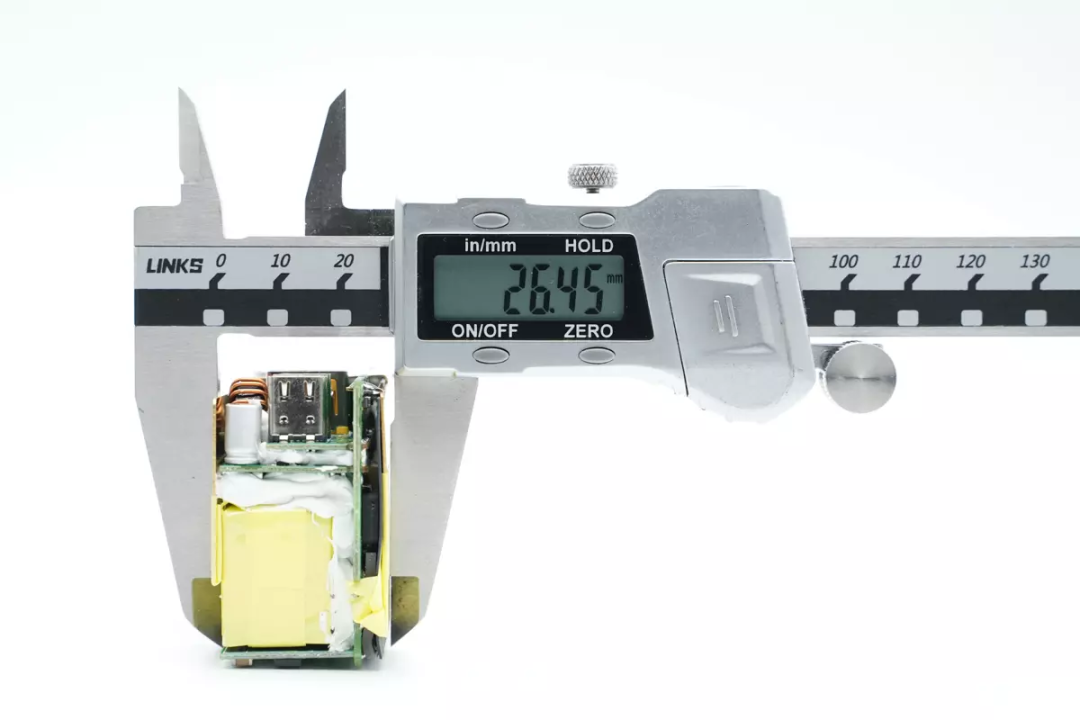

PCBA模块厚度约为26.45mm。

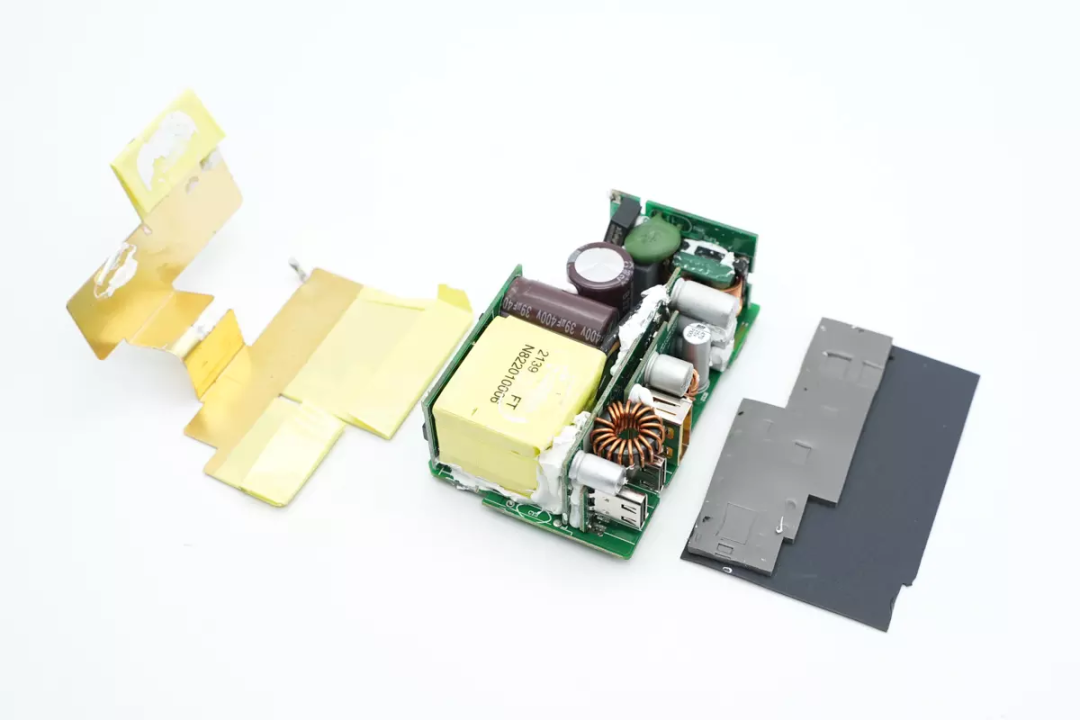

取下PCBA模块正反面覆盖的散热片，麦拉片上贴有导热垫为发热元件散热。

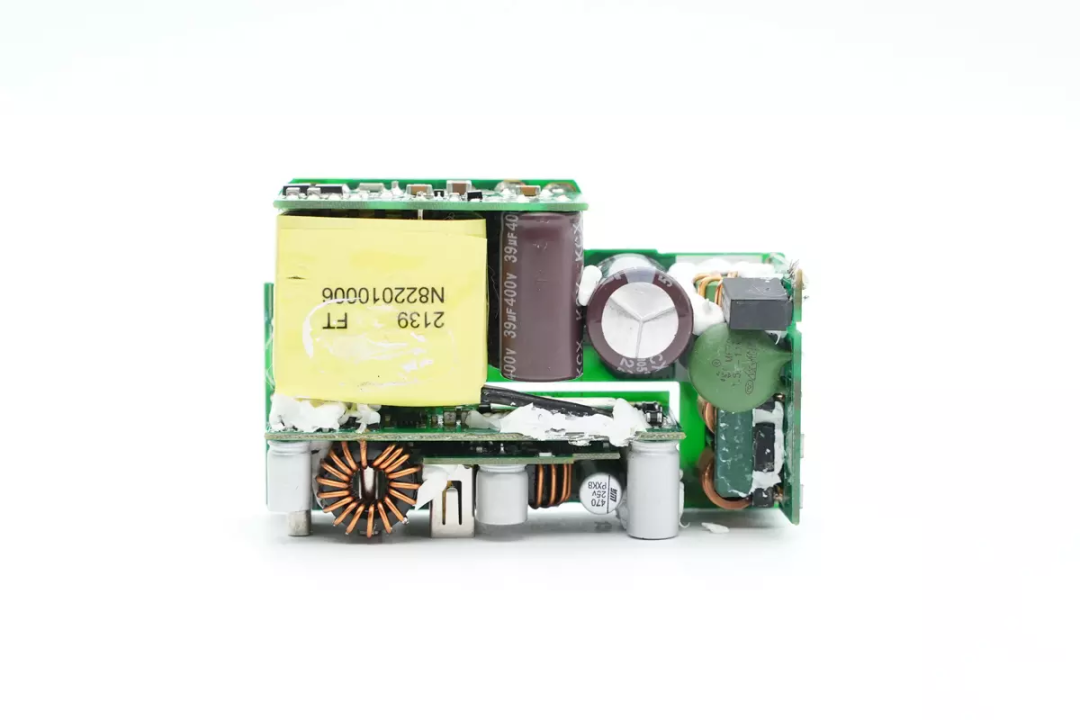

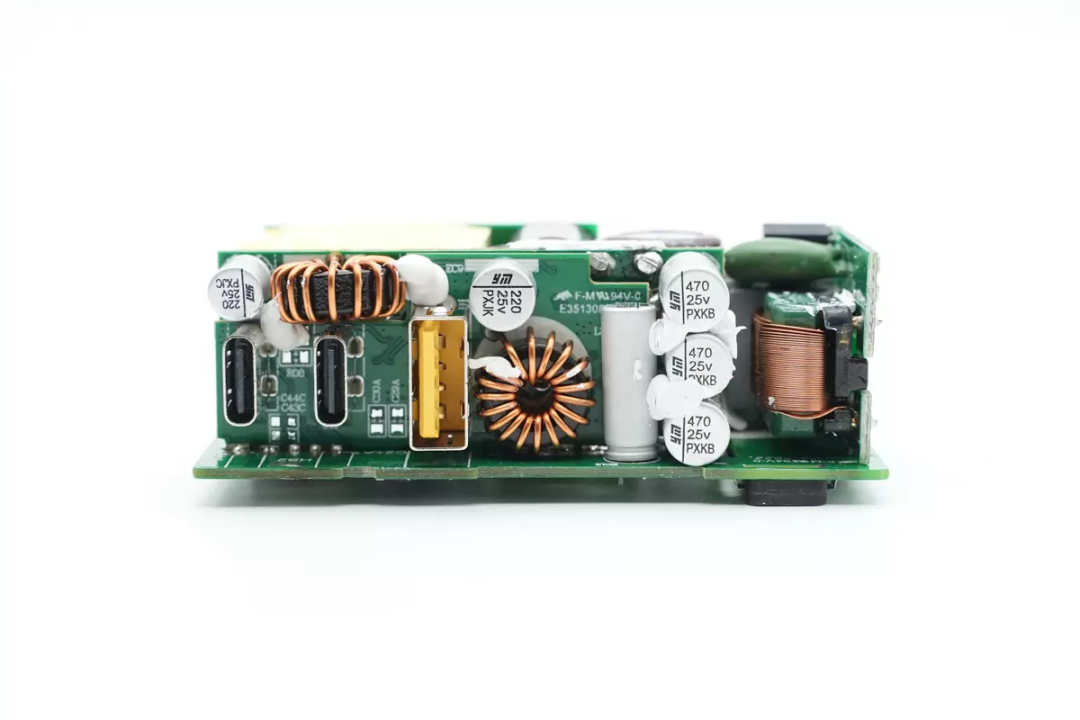

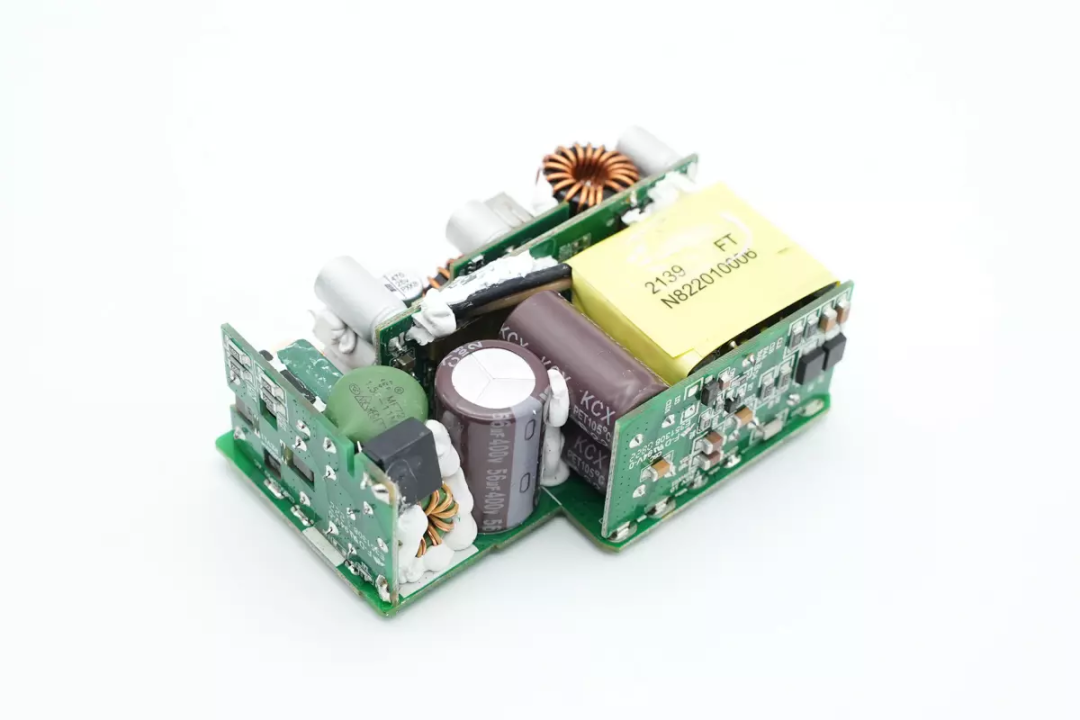

PCBA模块正面一览，右侧焊接小板为输入EMI滤波电路，左侧上方焊接变压器和初级滤波电容小板，左侧下方小板焊接同步整流电路，降压电路以及USB-C和USB-A母座。

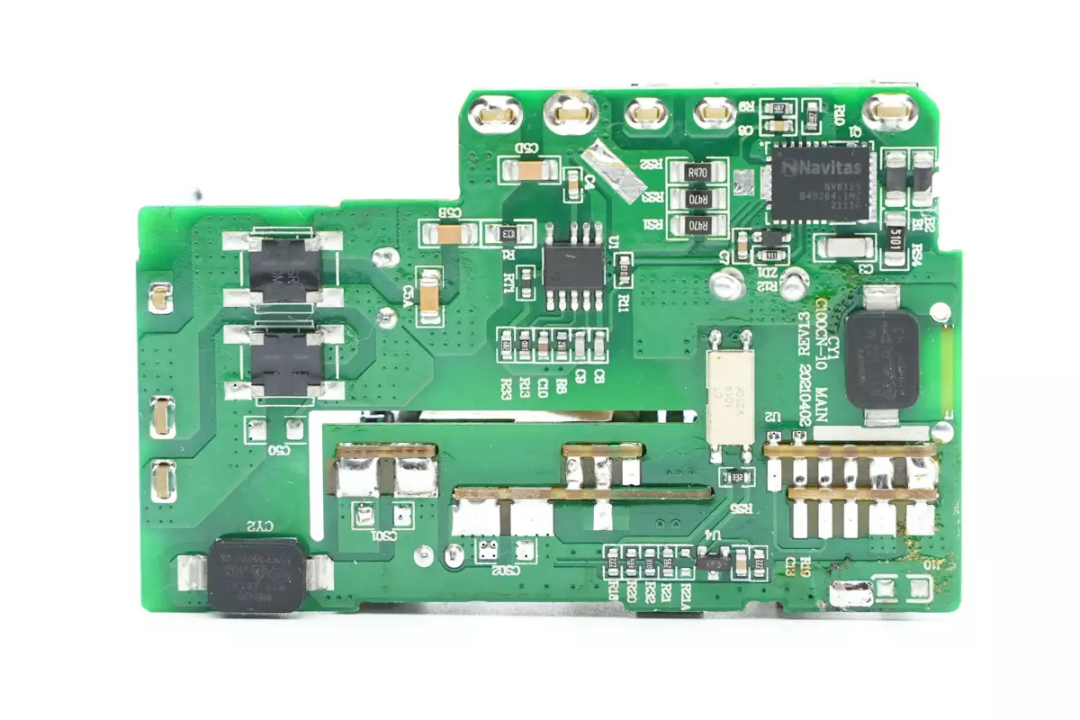

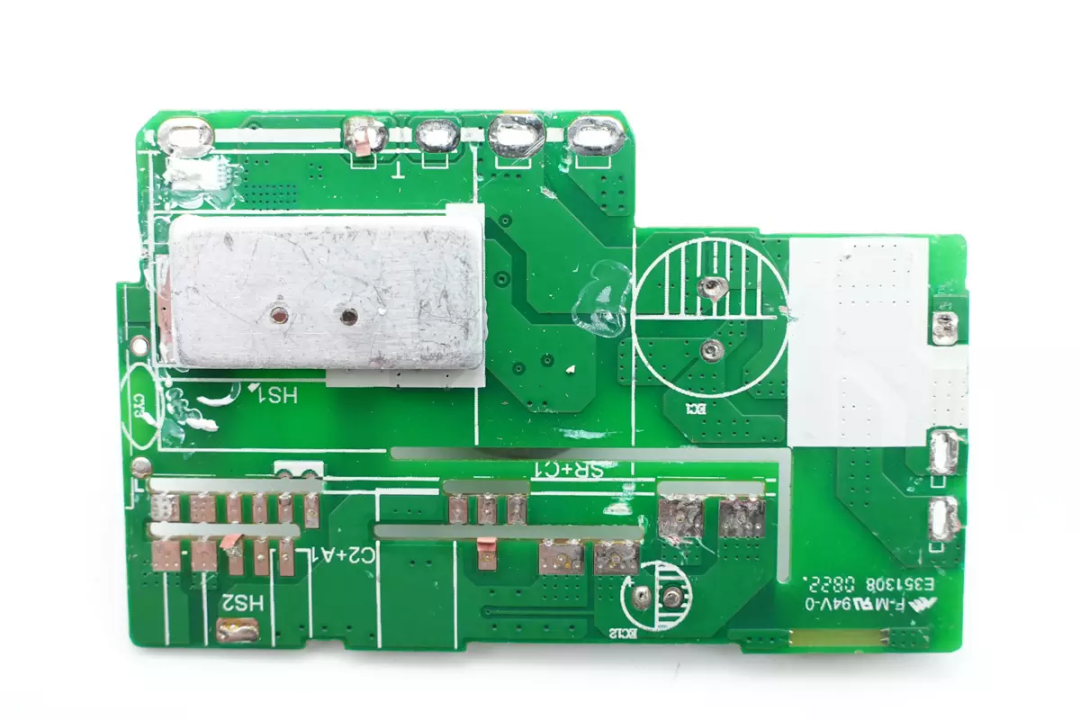

PCBA模块背面焊接整流桥，贴片Y电容，主控芯片，氮化镓功率芯片以及反馈光耦。次级侧降压元件全部焊接在小板上。
通过对PCBA模块正反面的观察发现，新华三这款100W氮化镓充电器采用反激开关电源搭配同步整流，固定电压输出。输出采用两路独立的同步降压电路，实现三个接口的降压快充输出。下面我们就从输入端开始了解整个充电器的设计和用料。
充电器输入端焊接一块小板，小板上焊接保险丝，热敏电阻等元件。

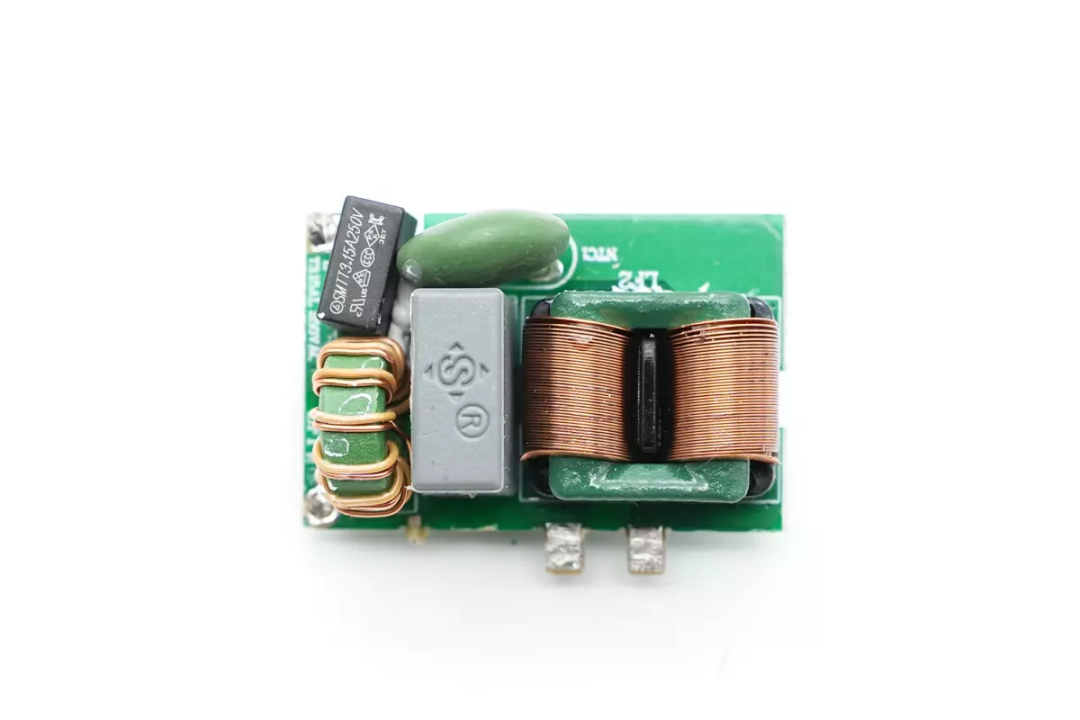

小板正面焊接保险丝，NTC热敏电阻，两级共模电感，安规X2电容。

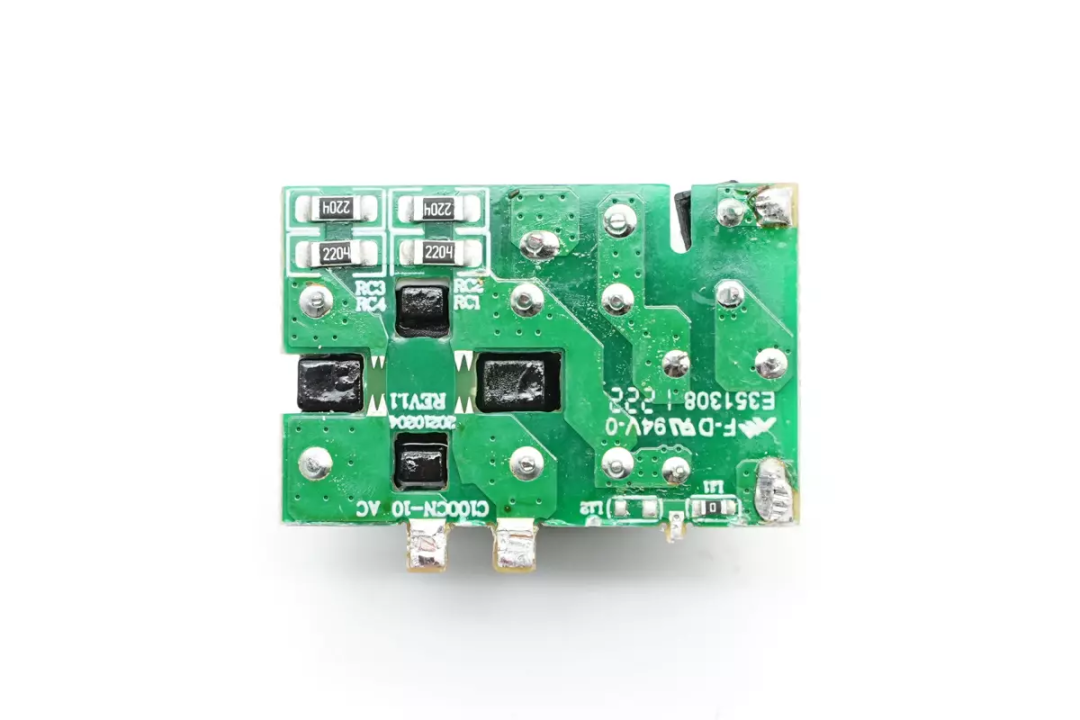

小板背面焊接X电容放电电阻。

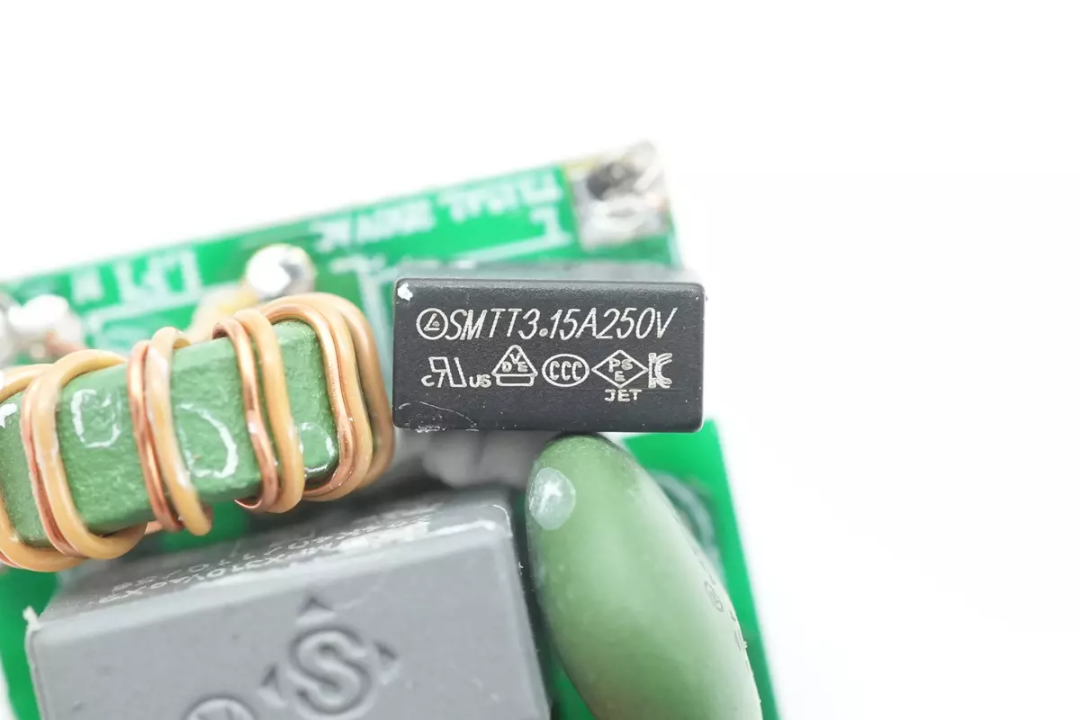

输入端延时保险丝规格为3.15A 250V。

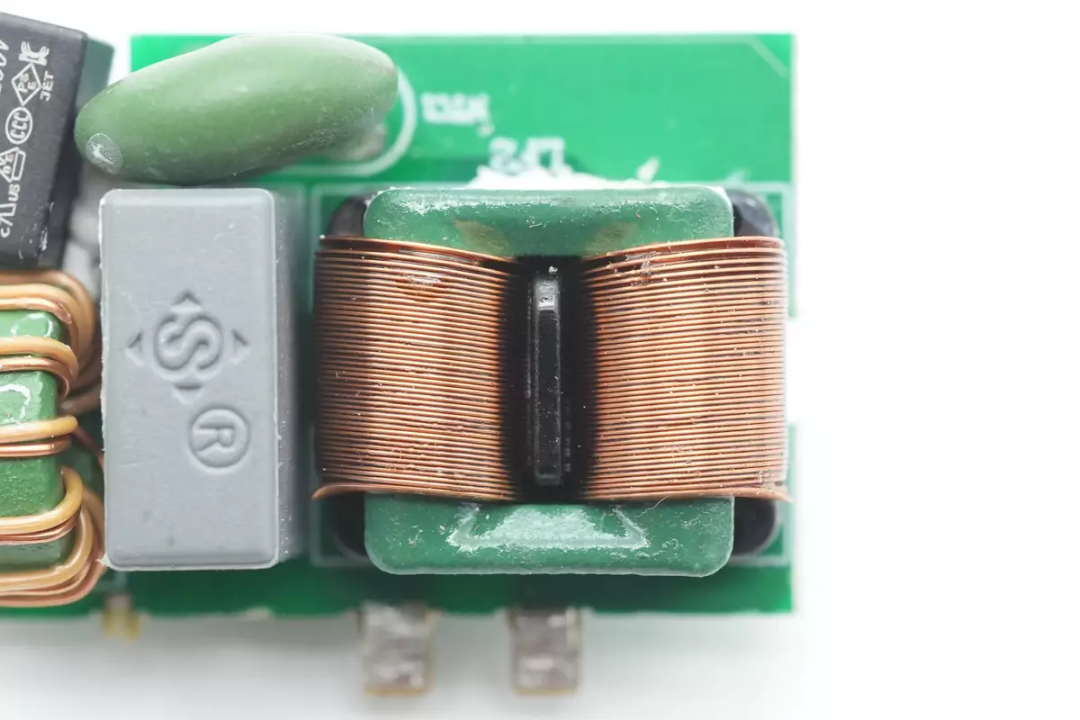

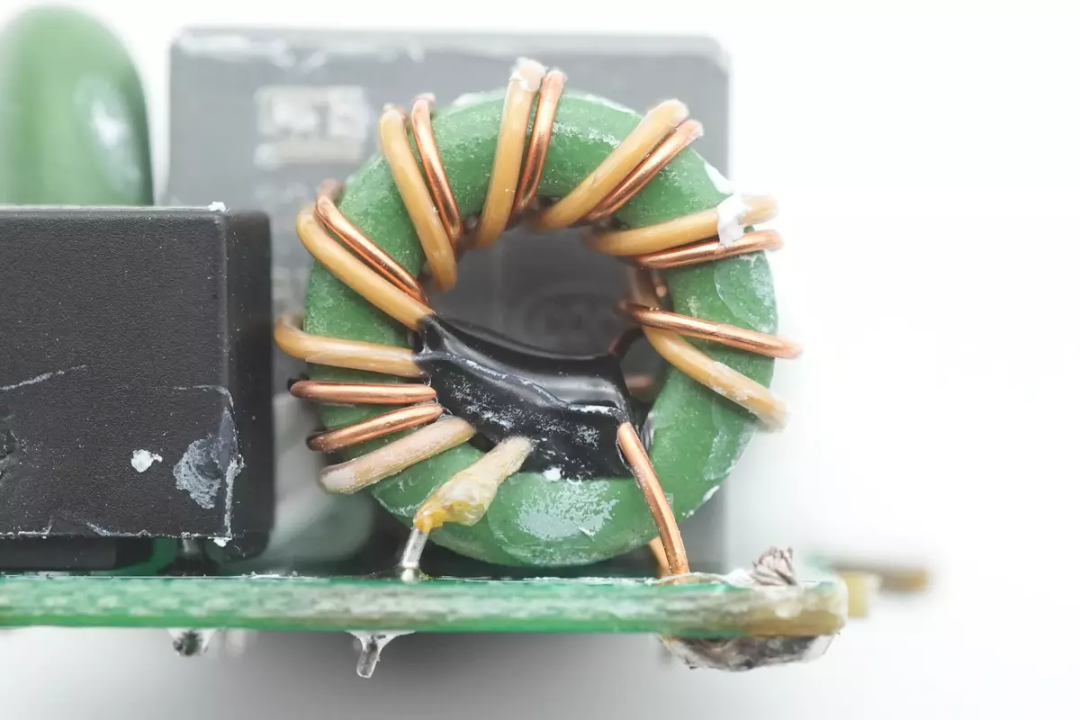

第一级共模电感采用漆包线和绝缘线绕制。

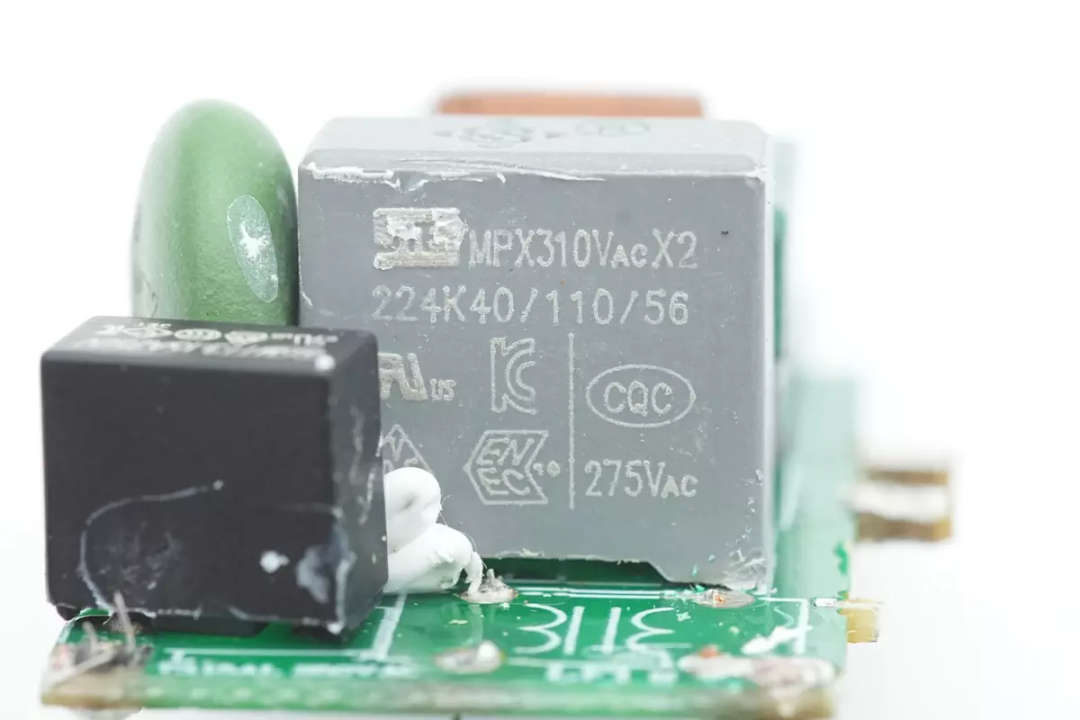

安规X2电容来自松田电子，规格为0.22μF。

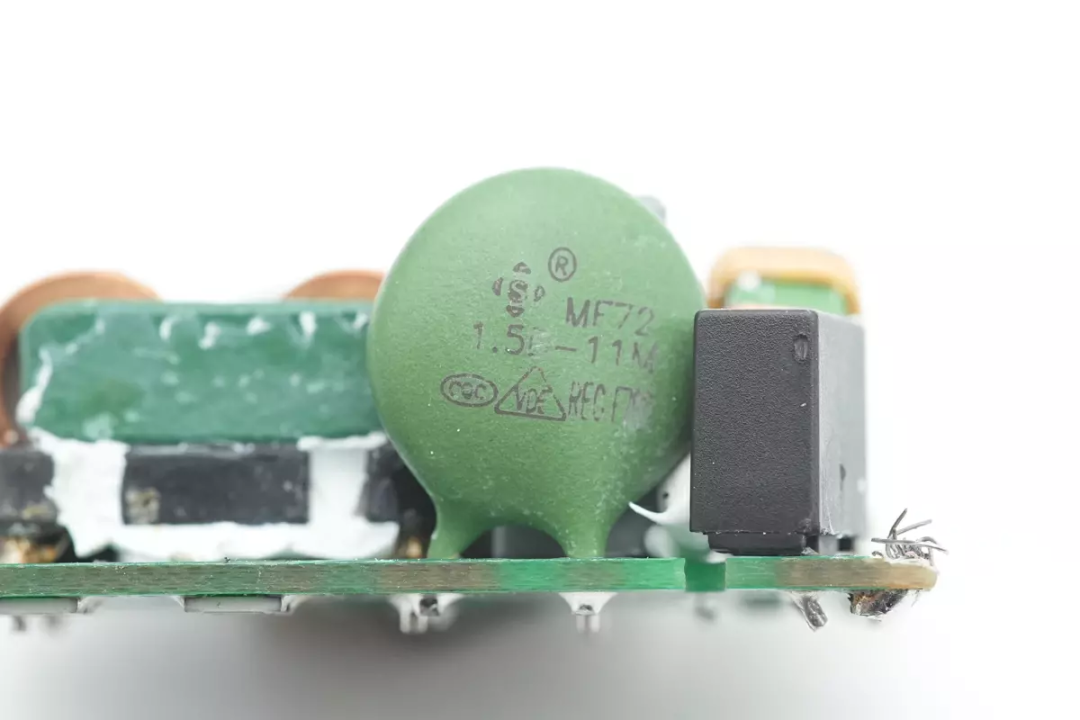

压敏电阻同样来自松田电子，为MF72系列，1.5D-11M，冷态电阻1.5Ω，直径11mm，用于抑制充电器插电时的浪涌电流。
第二级共模电感采用扁铜线绕制，底部焊接绝缘支架。

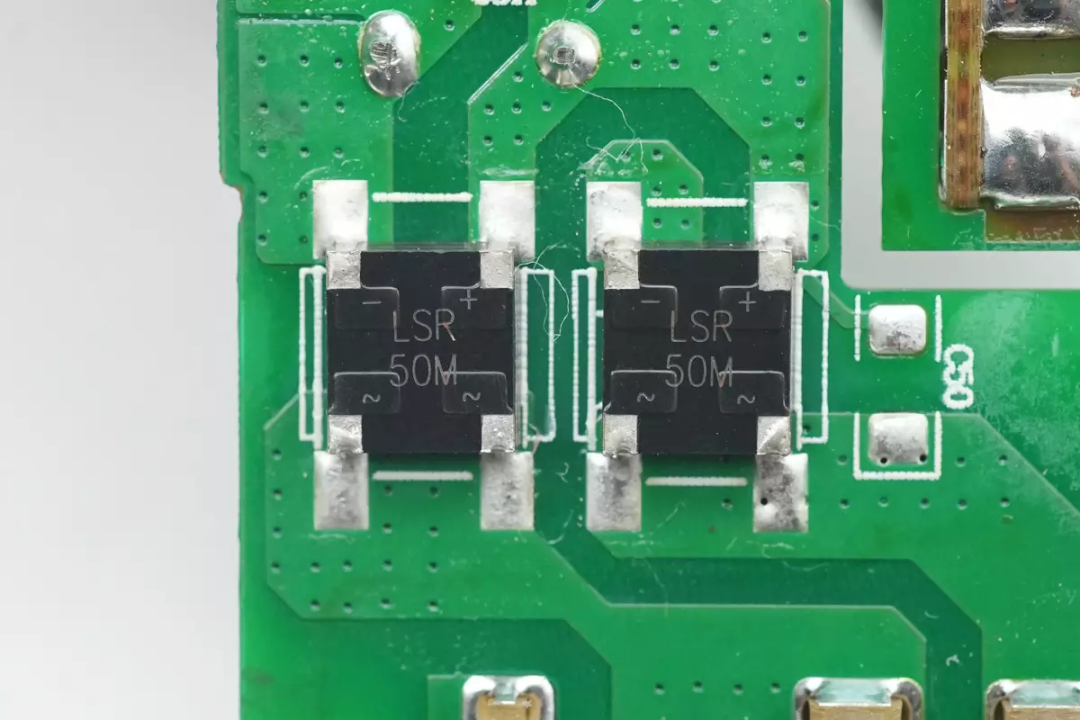

输入端两颗整流桥来自ZOWIE智威，LSR50M快恢复整流桥，规格为1000V 5A，使用两颗半桥连接，均摊发热，降低温升。

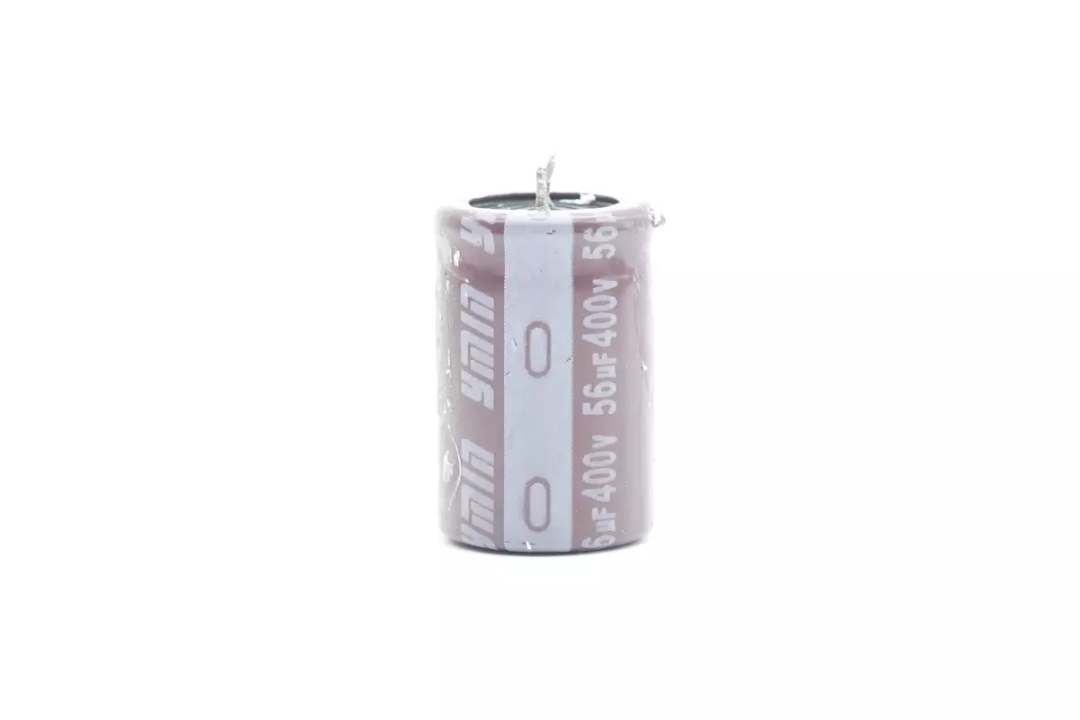

高压滤波电容来自永铭，规格为56μF400V。

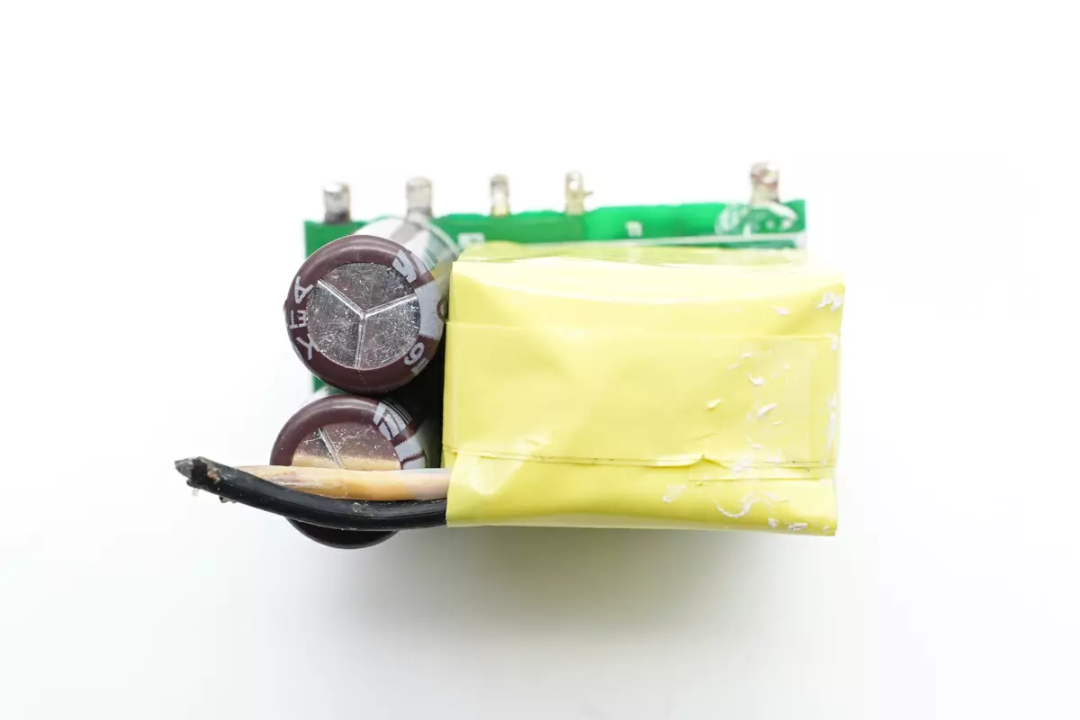

另外一块小板上焊接高压滤波电容和开关变压器。

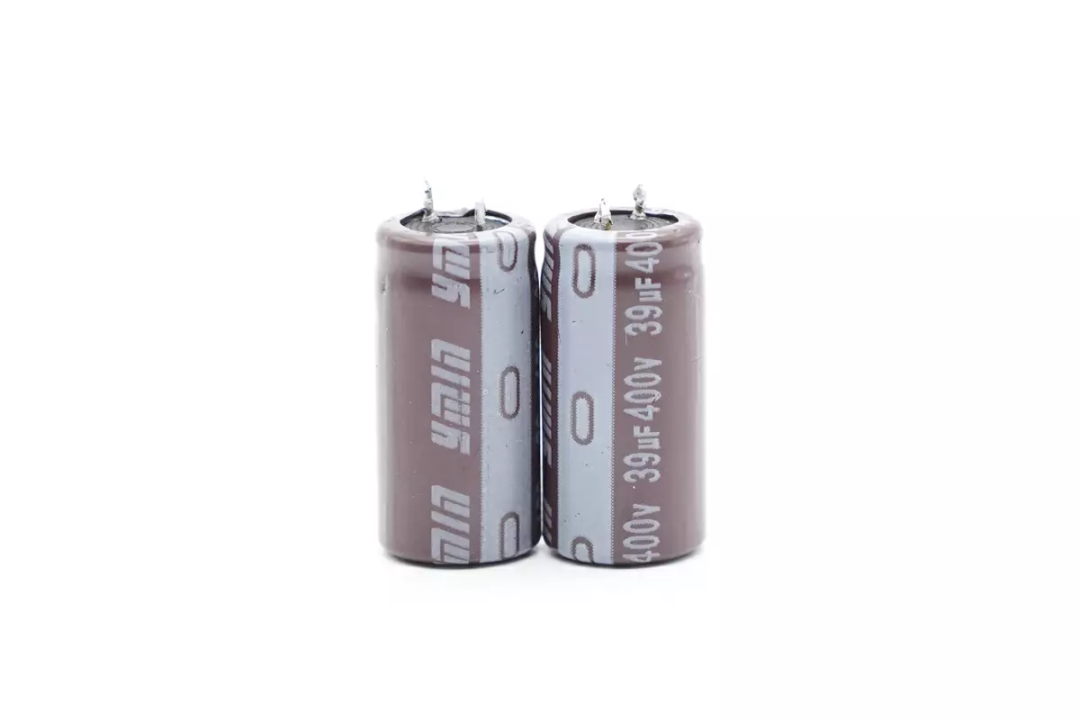

两颗高压滤波电容来自永铭，规格均为39μF400V，总容量为134μF。

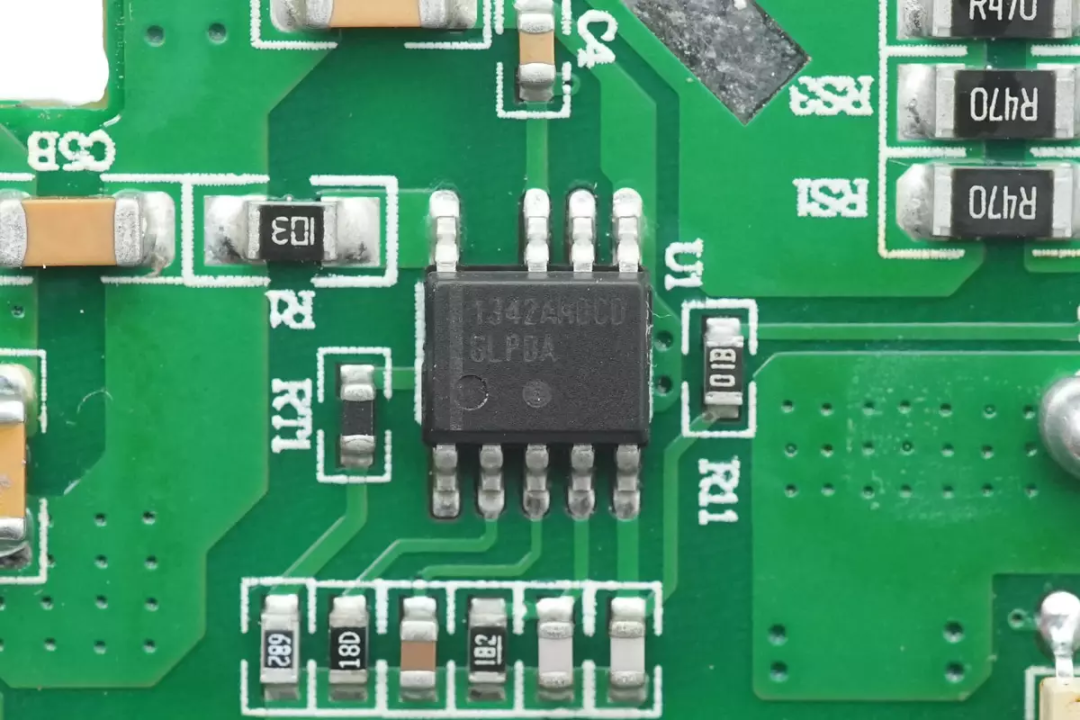

主控芯片采用安森美NCP1342，这是一颗高频反激准谐振初级PWM控制器，内置主动X2电容放电、支持宽范围Vcc供电、支持外接热敏电阻进行过热保护和多重完善的保护功能。在主控芯片左侧是一颗热敏电阻，用于检测充电器内部温度，进行过热保护。

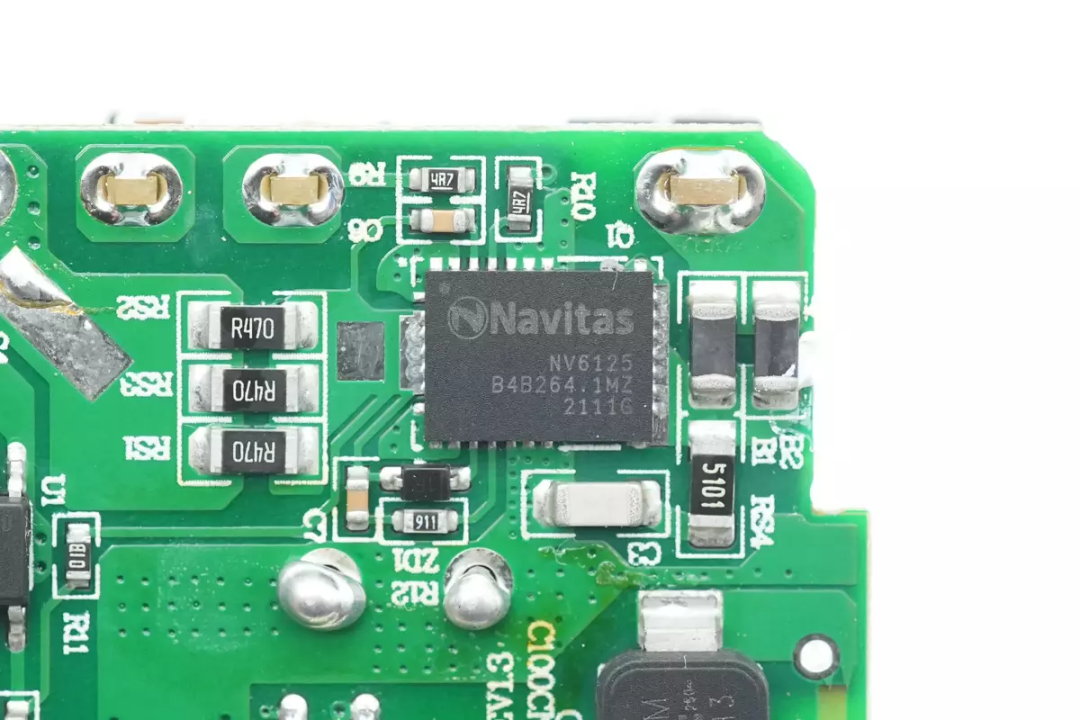

开关管来自纳微，是一颗氮化镓功率芯片，型号NV6125，内部集成氮化镓开关管、氮化镓驱动器以及逻辑电路，应用简单。NV6125采用QFN6*8mm封装，散热性能升级，175mΩ导阻，内置驱动器支持10-30V供电。最高支持2MHz开关频率。

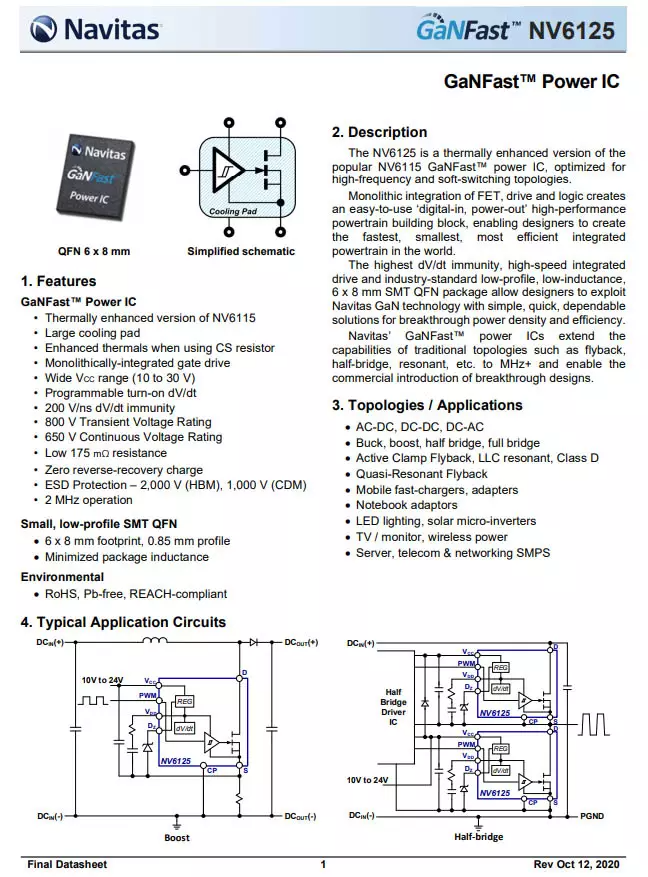

纳微半导体NV6125详细资料。
充电头网了解到，采用该芯片的还有OPPO新款65W超级闪充氮化镓充电器、联想thinkplus 65W氮化镓口红电源Pro、联想90W闪充双口氮化镓充电器、thinkplus65W氮化镓快充、鸿达顺65W 2C1A氮化镓快充等多款产品。此外纳微其它型号氮化镓功率芯片还被雷柏65W GaN快充、小米GaN充电器Type-C 65W、OPPO 50Ｗ饼干氮化镓快充、贝尔金68W双C口GaN充电器等数十款产品采用。

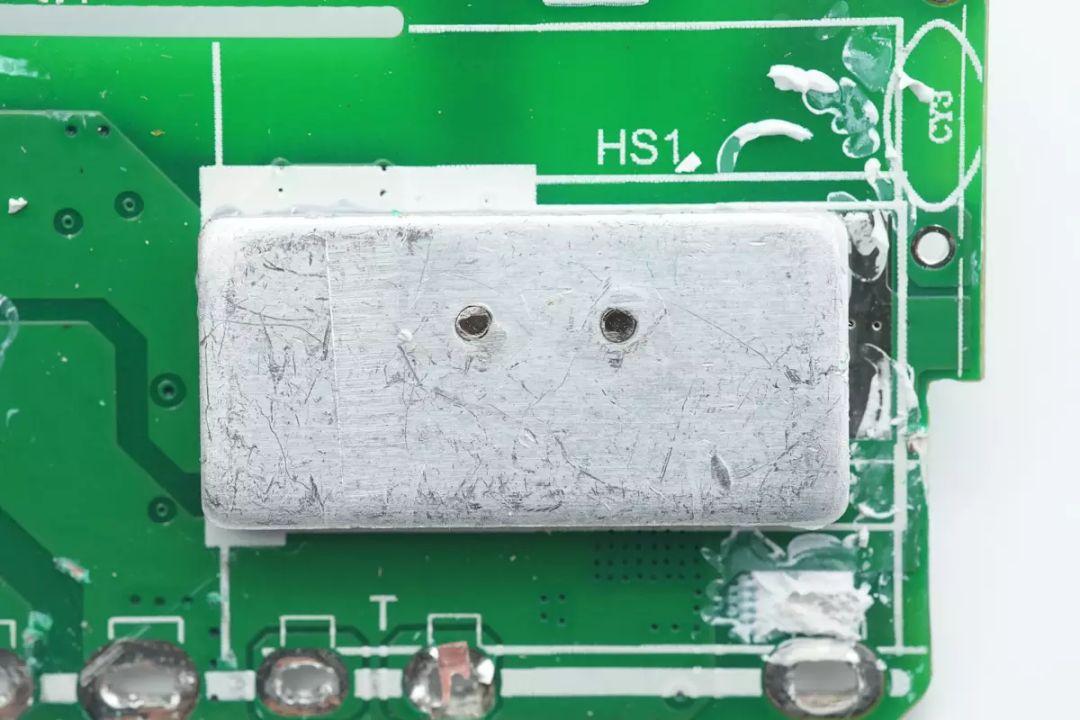

PCBA模块对应氮化镓功率芯片的位置焊接固定散热片。
铝制散热片特写。

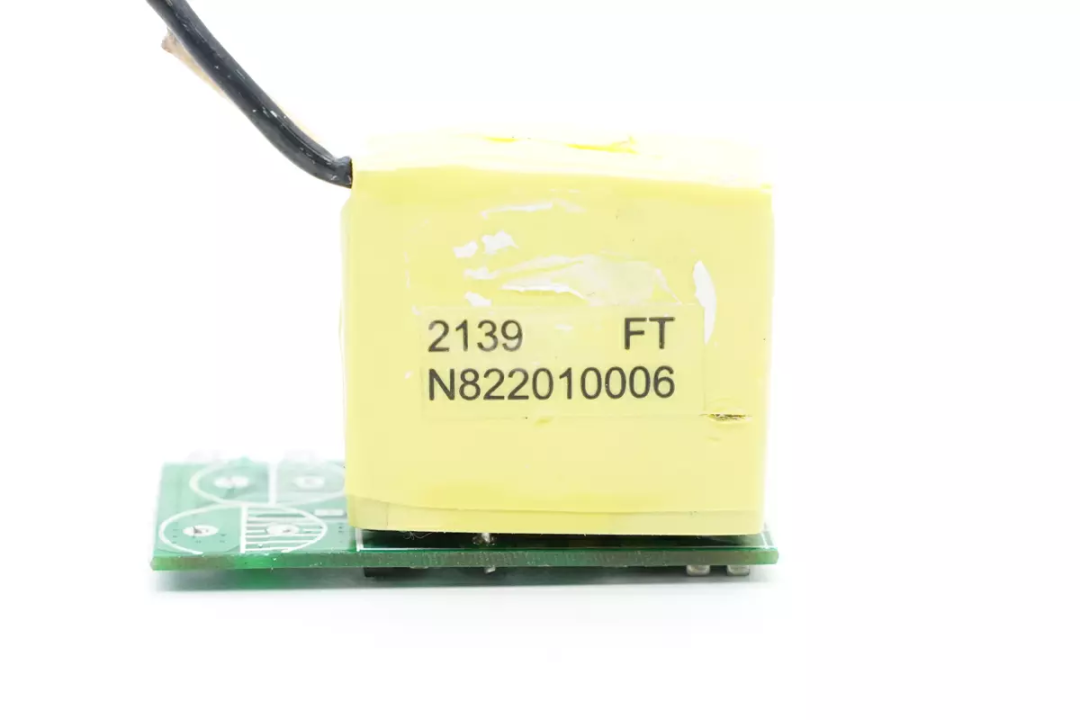

变压器焊接在小板上，严密缠绕胶带绝缘。

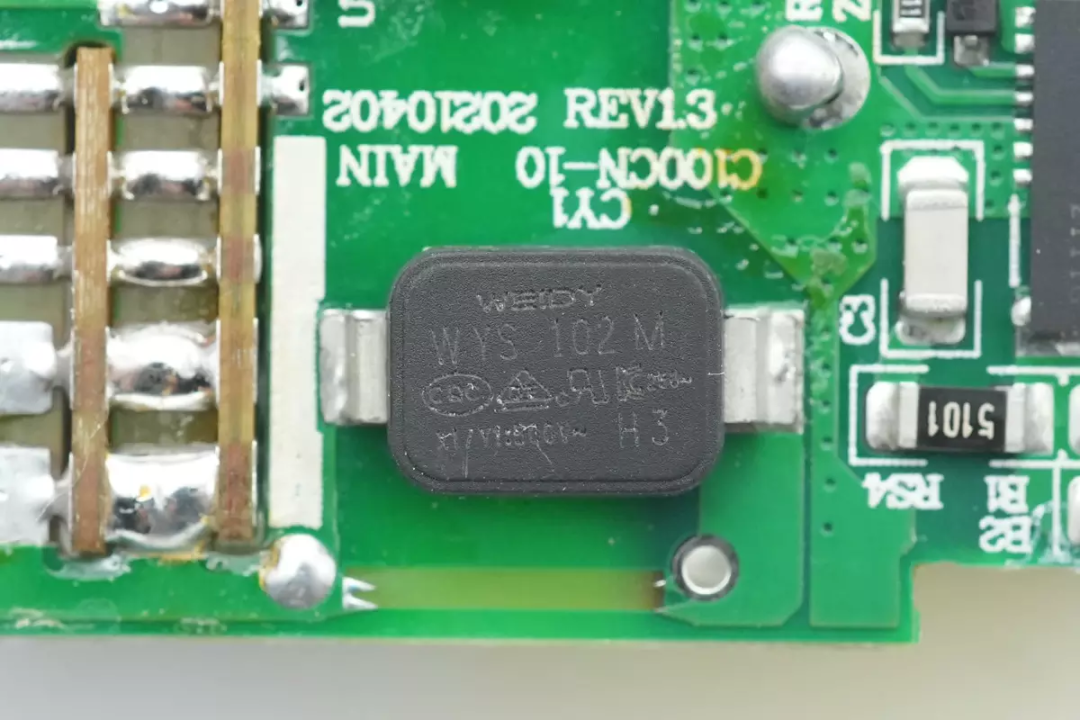

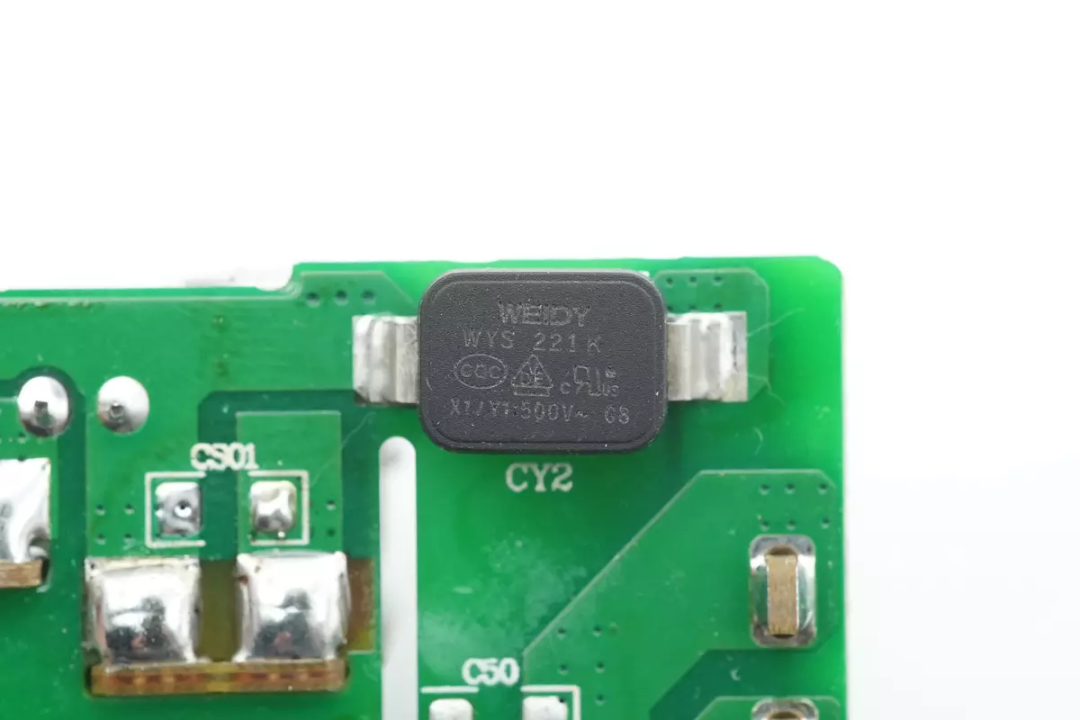

两颗贴片Y电容均来自WEIDY维迪。
另一颗贴片Y电容特写。

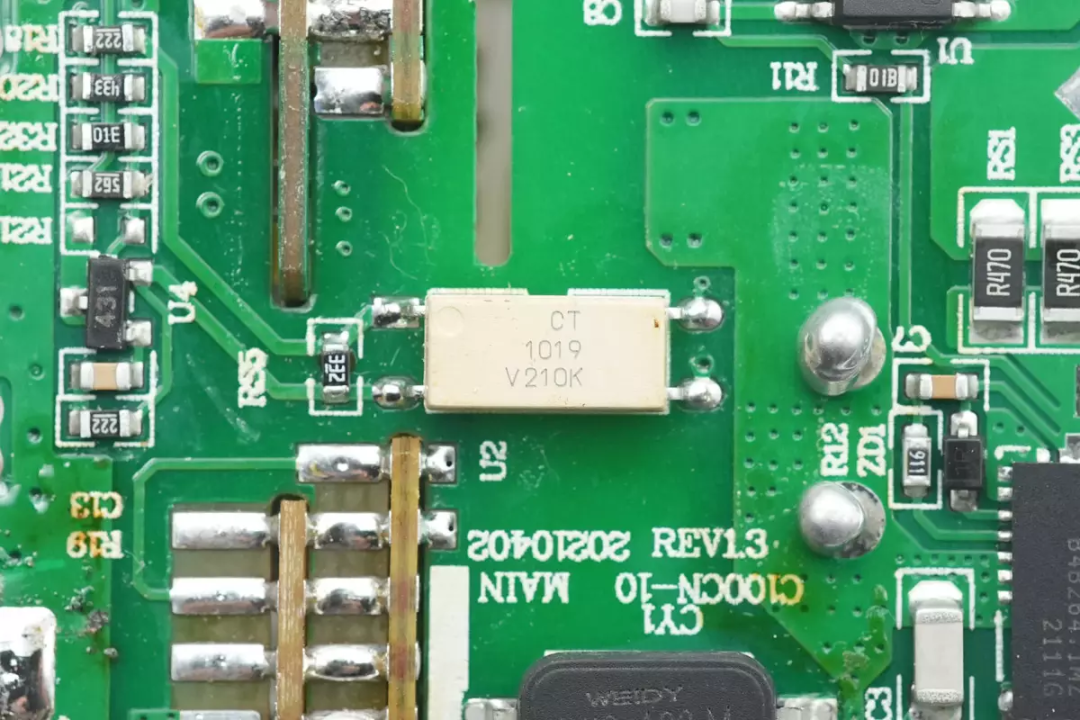

CT1019光耦用于输出电压反馈。
输出侧焊接两块小板，用于同步整流及接口降压。

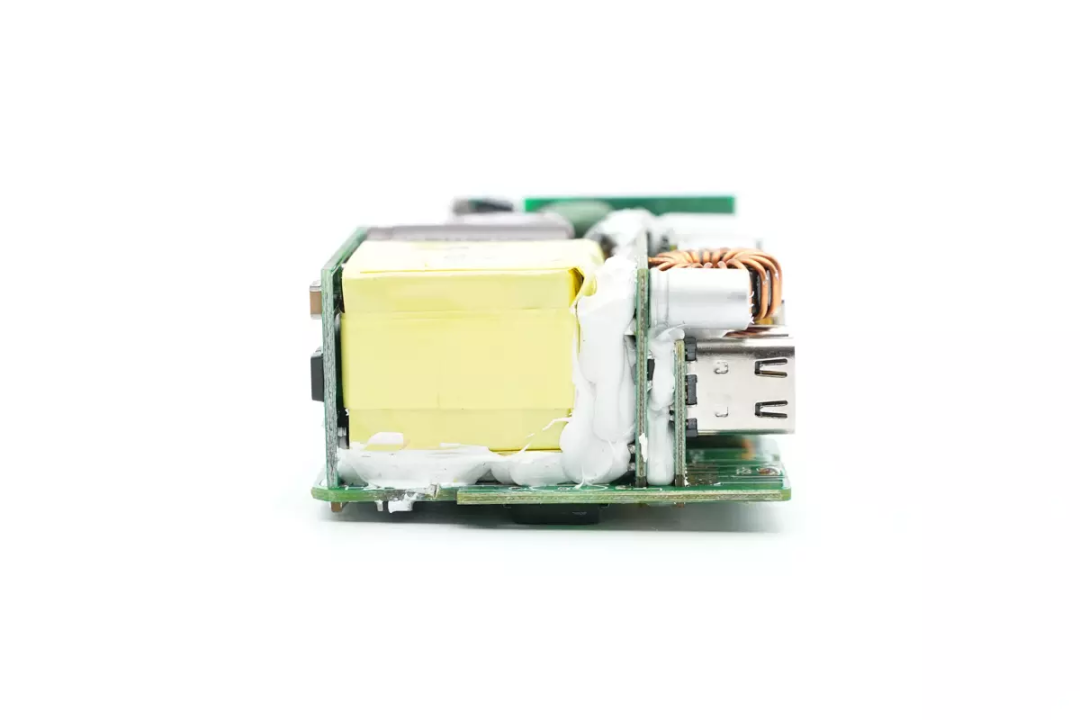

变压器与小板之间的空隙采用胶水填充固定，加强散热效果。
较大的电路板焊接同步整流电路和降压电路，变压器次级直接焊接在小板右上角。

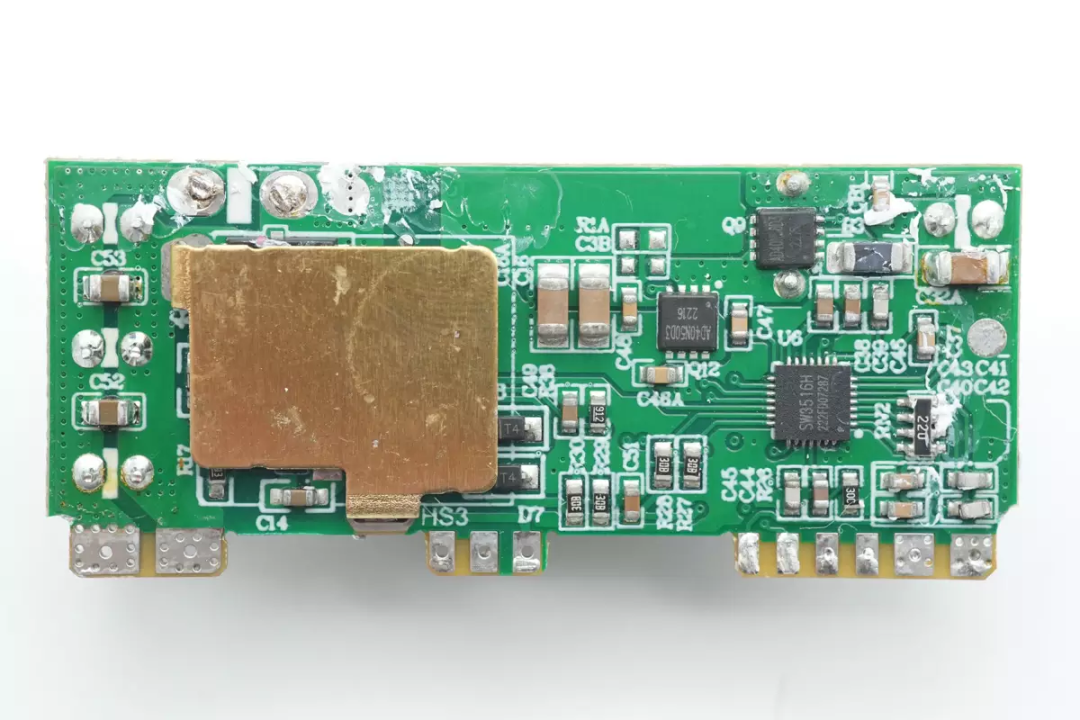

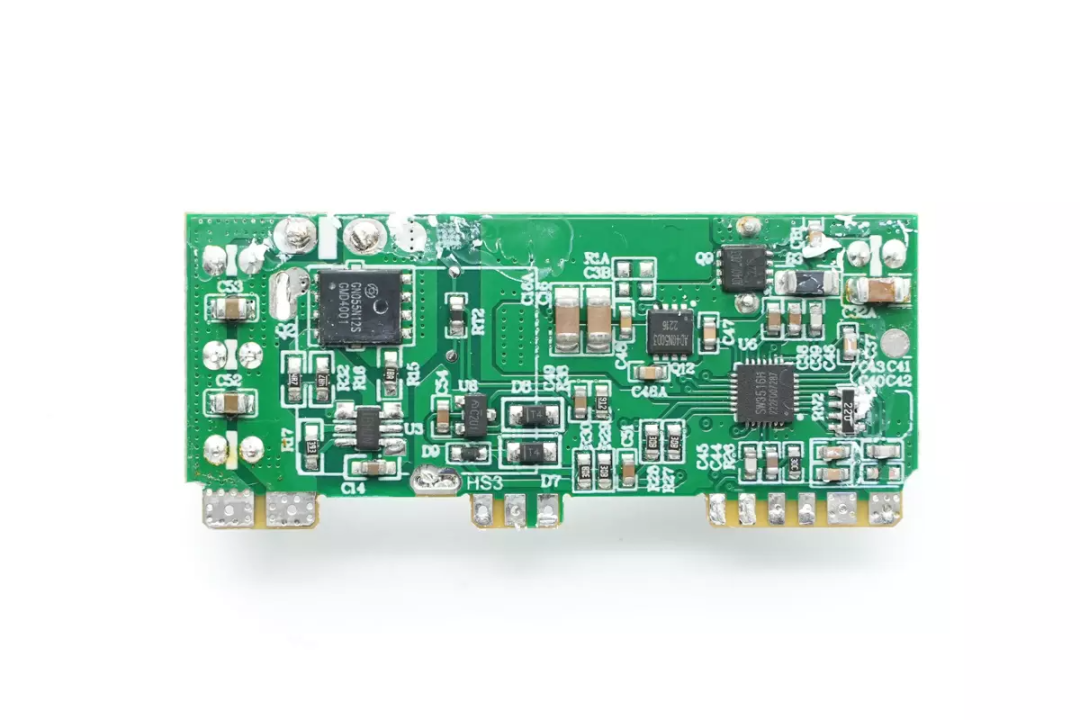

小板背面焊接一块铜片，用于为同步整流管散热，在右侧焊接一颗降压主控芯片。
散热片下方为同步整流控制器，同步整流管，在散热片下方还焊接一颗热敏电阻用于检测温升。

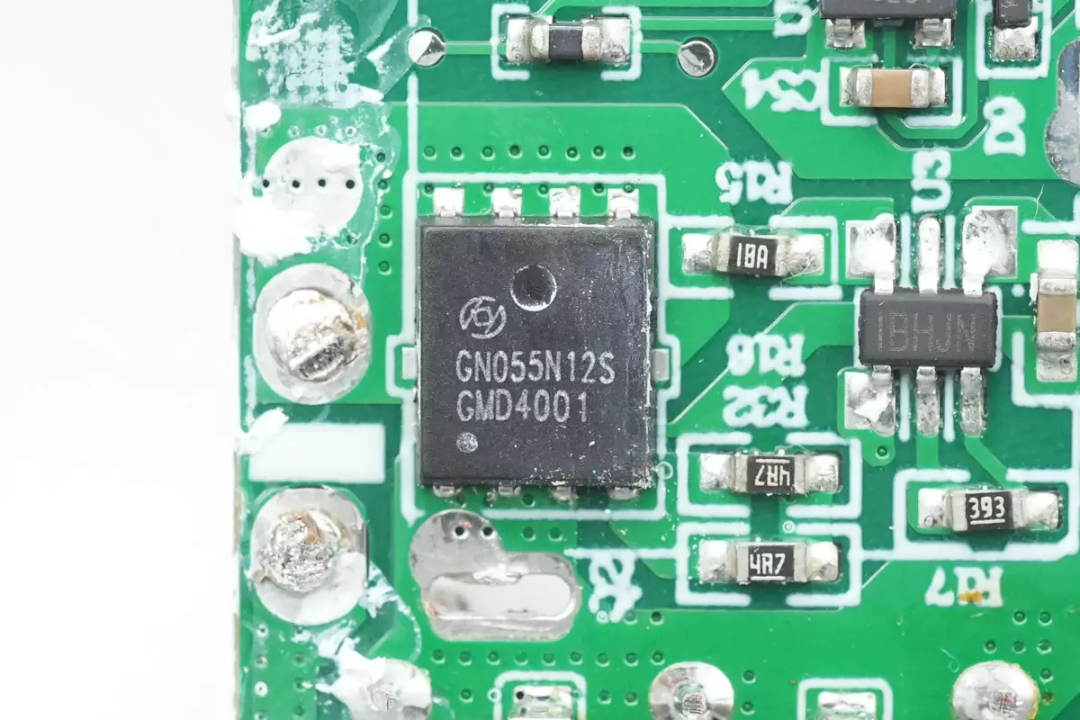

同步整流管来自恒泰柯，型号HGN055N12S，是一颗耐压120V的NMOS，导阻为4.8mΩ，采用DFN5*6封装。

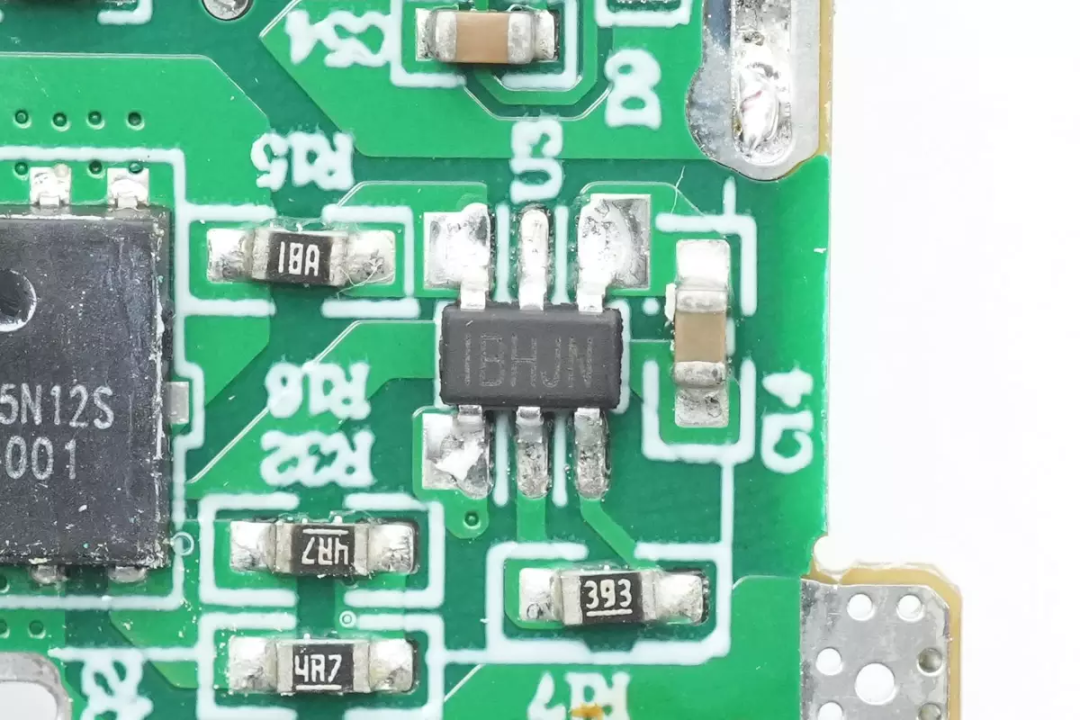

同步整流控制器丝印IBHJN，实际型号为MP6908A，来自MPS芯源半导体，最高工作频率600KHz。支持DCM、CCM、QR、ACF多种工作模式，支持高侧和低侧应用，具备振铃检测防止误开通。

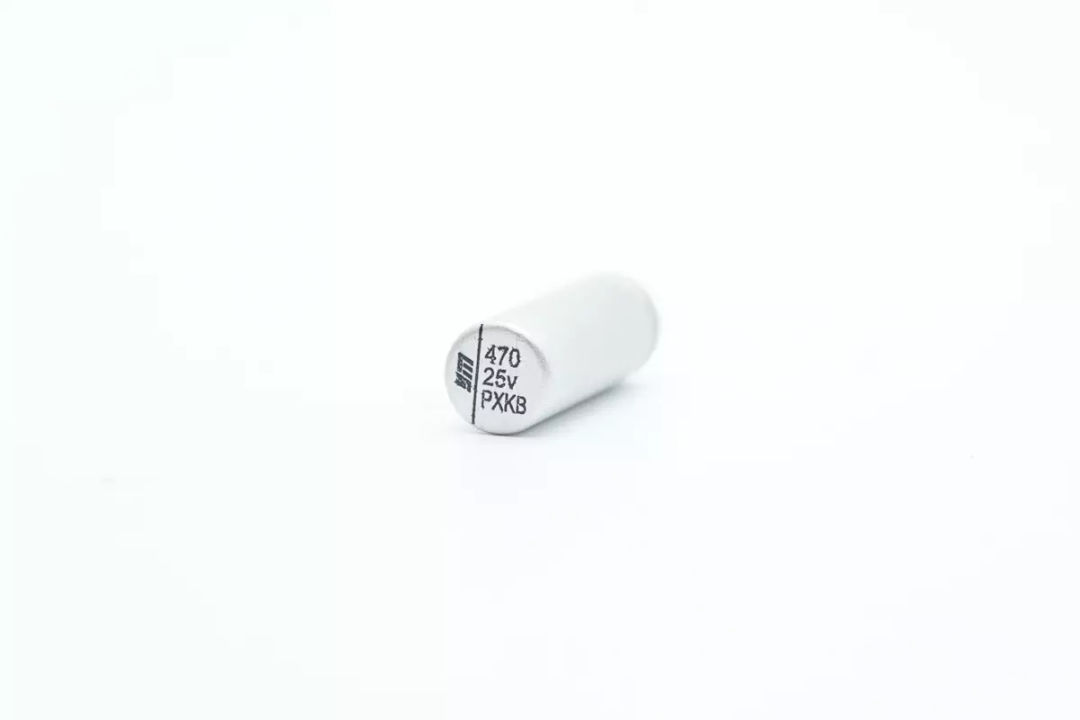

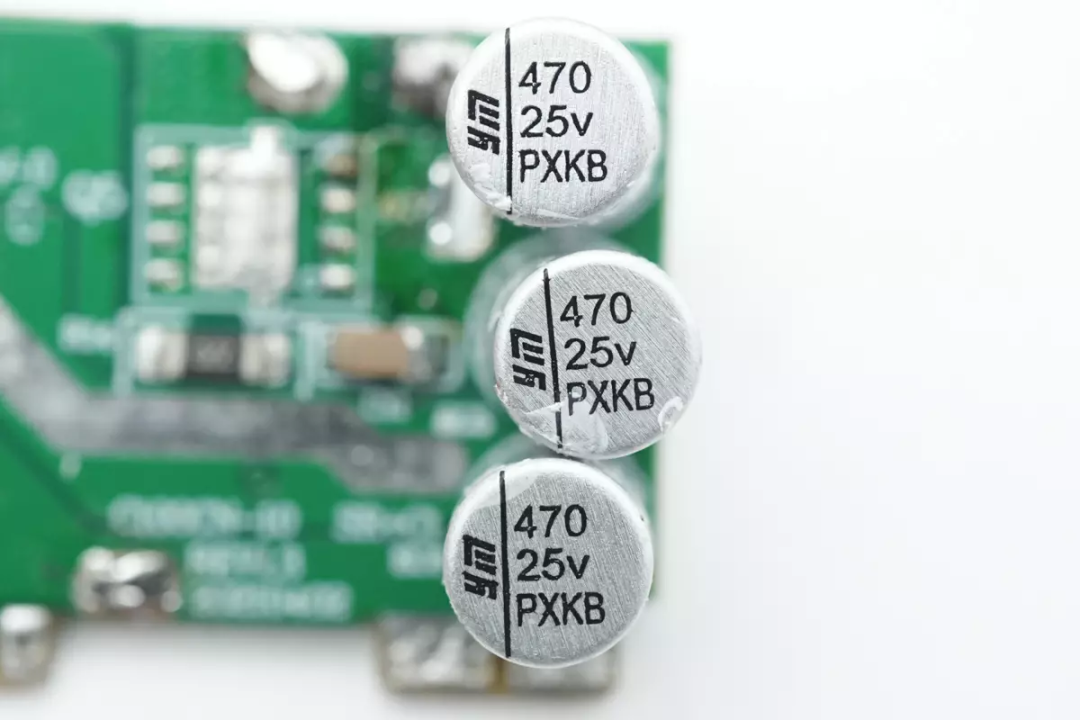

小板上焊接三颗固态电容用于滤波，为永铭NPX系列，规格为470μF 25V。
在主板上还垂直焊接一颗同规格的固态电容用于滤波。

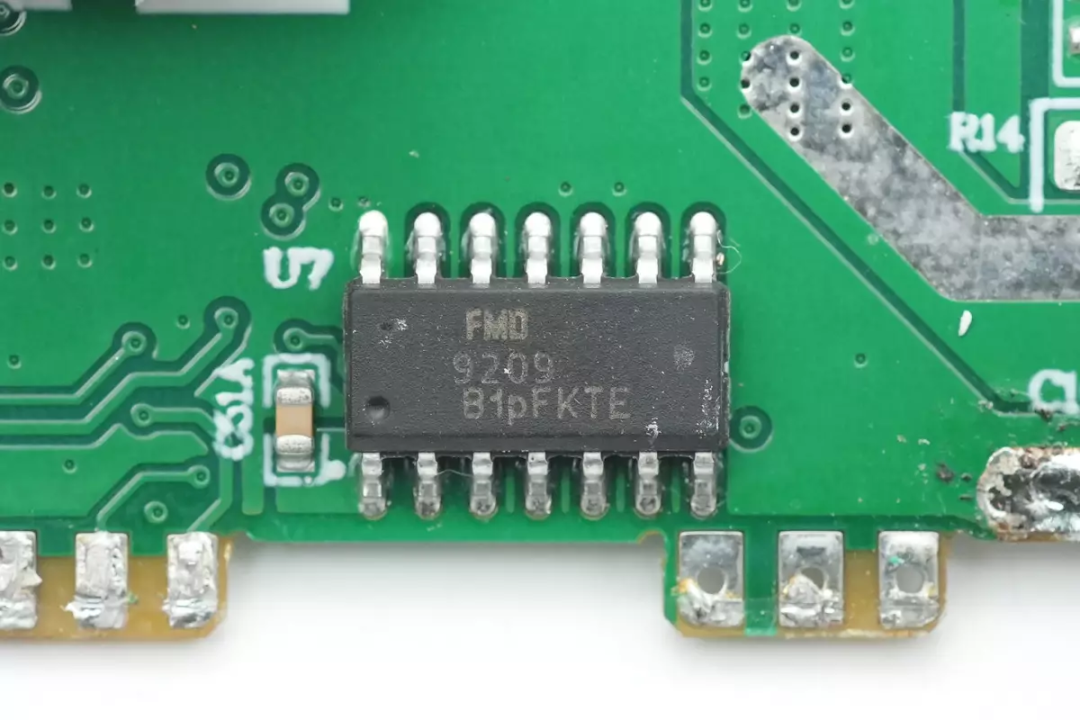

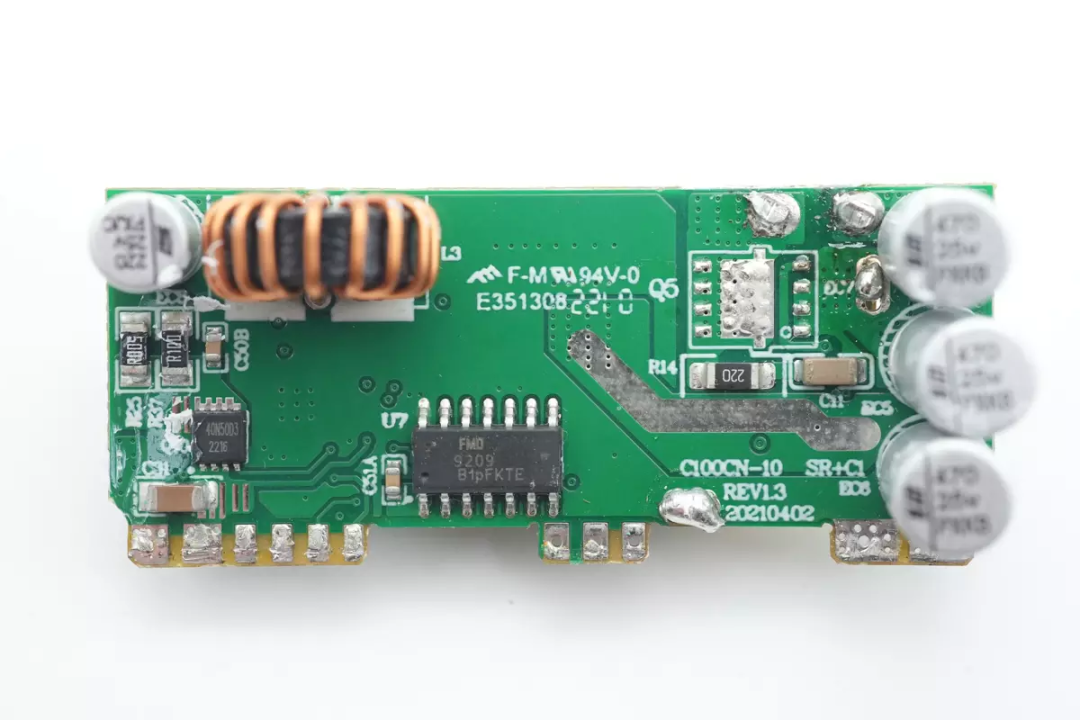

在小板正面焊接一颗辉芒微的MCU，用于功率自动分配以及过热保护功能。

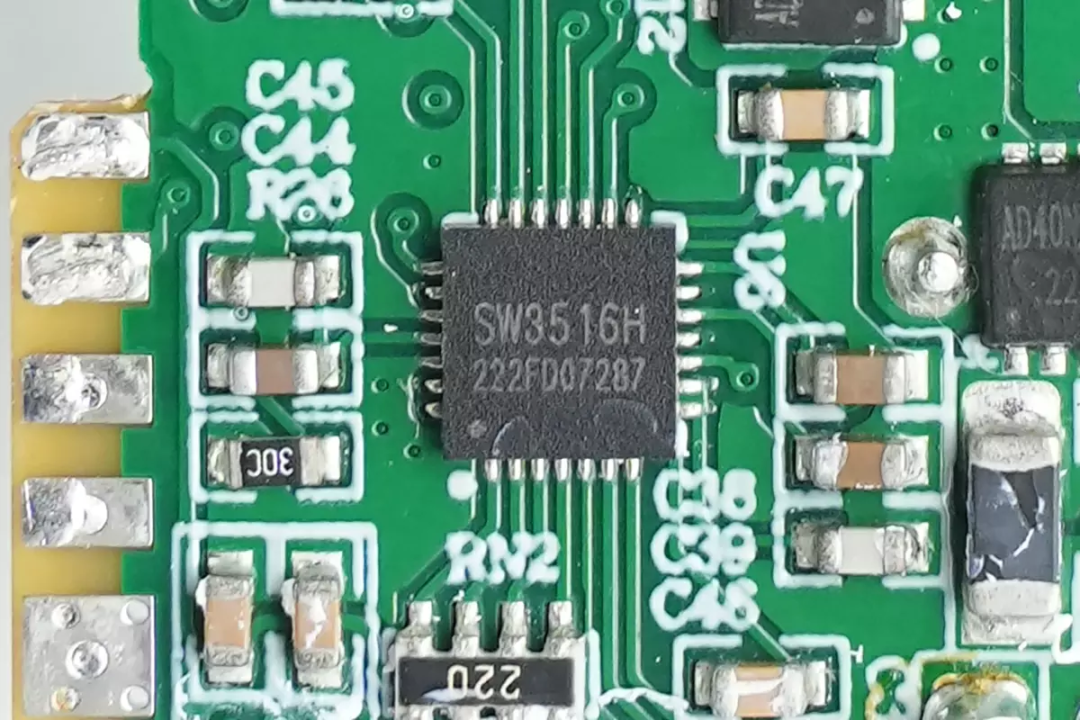

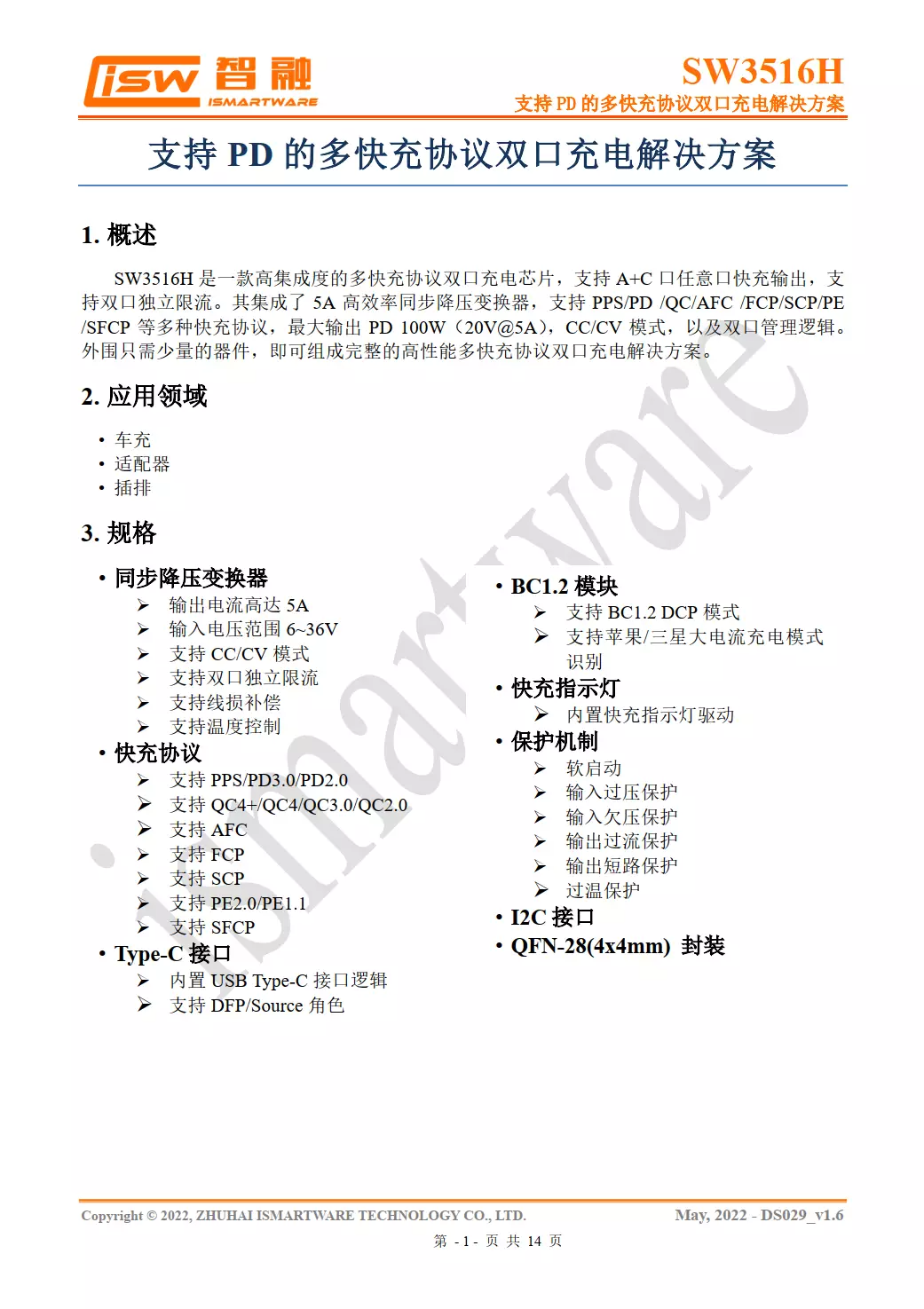

两路降压电路的主控芯片均采用智融SW3516H，用于进行降压控制和协议识别。智融SW3516H是一款高集成度的多快充协议双口充电芯片，支持A+C口任意口快充输出，支持双口独立限流。
SW3516H集成了5A 高效率同步降压变换器。支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多种快充协议，最大输出PD 100W，CC/CV模式，以及双口管理逻辑。外围只需少量的器件，即可组成完整的高性能多快充协议双口充电解决方案。
充电头网通过拆解发现，SW3516H还被华硕65Ｗ 2C1A氮化镓充电器、努比亚65W氘锋三口氮化镓快速充电器、雷柏65W GaN快充、绿联65W 4C口氮化镓快充充电器、联想90W闪充双口氮化镓充电器、鸿达顺120Ｗ四口2C2A快充等多款产品采用，此外智融的快充芯片还可用于USB PD快充移动电源、快充车充等领域。

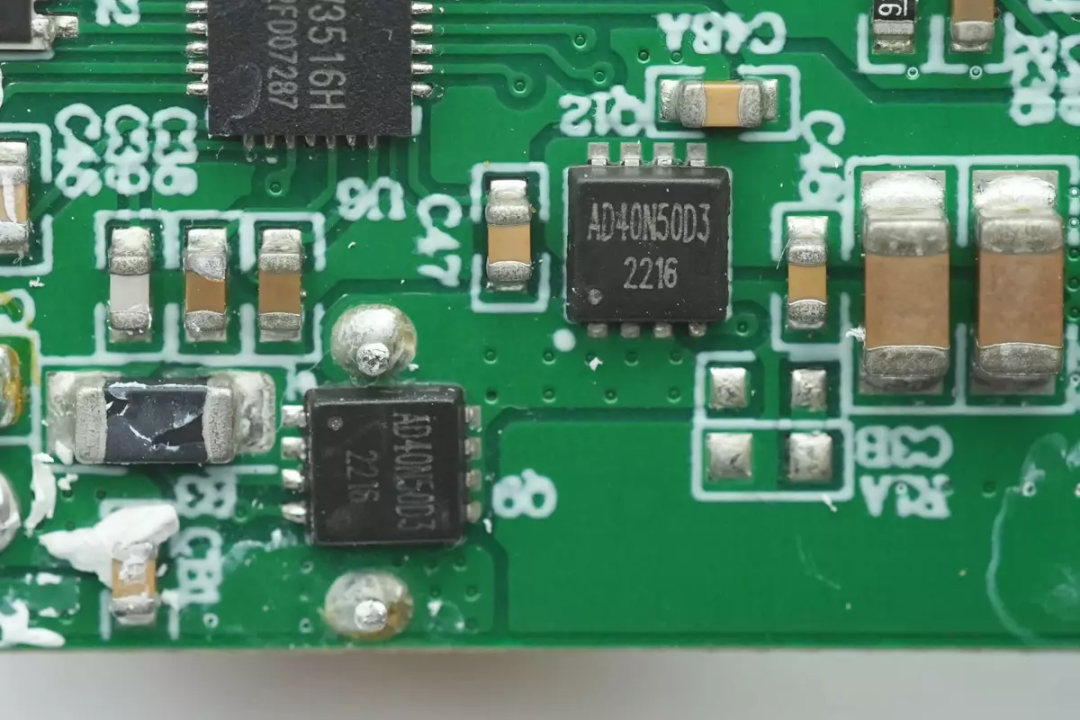

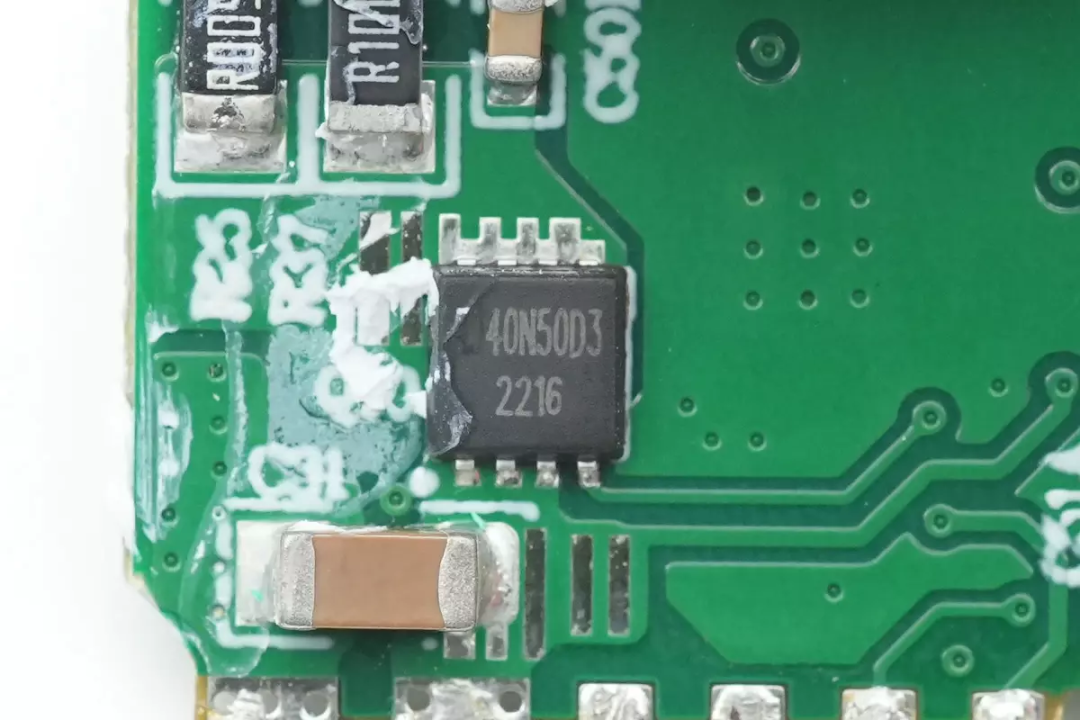

降压MOS管采用砹德曼AD40N50D3，NMOS管，耐压40V，导阻4.5mΩ。
VBUS开关管同样采用砹德曼AD40N50D3。
输出滤波电容来自永铭，NPX系列固态电容，规格为220μF 25V。

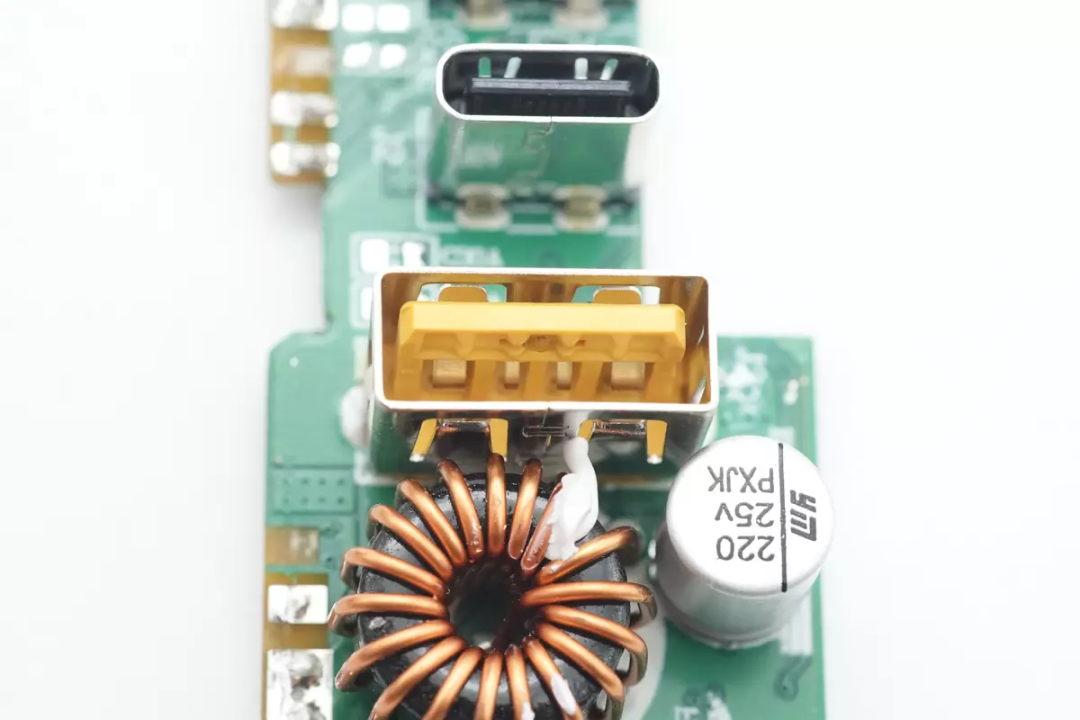

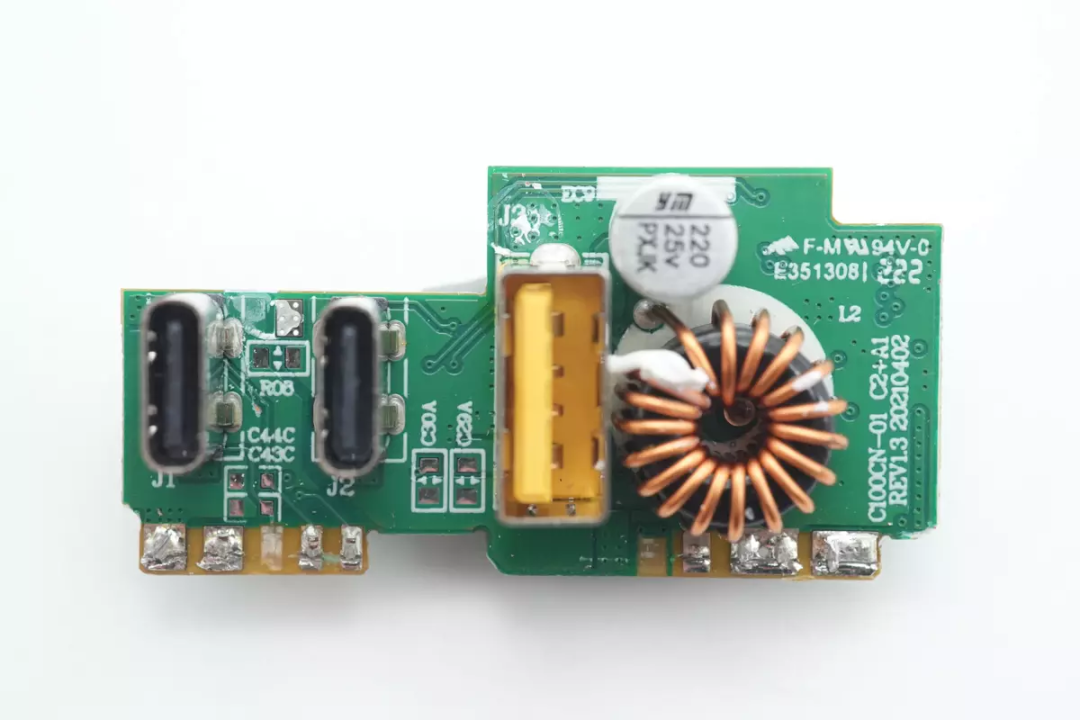

在另一块小板上焊接USB-C母座和USB-A母座，以及降压电感和输出滤波电容。

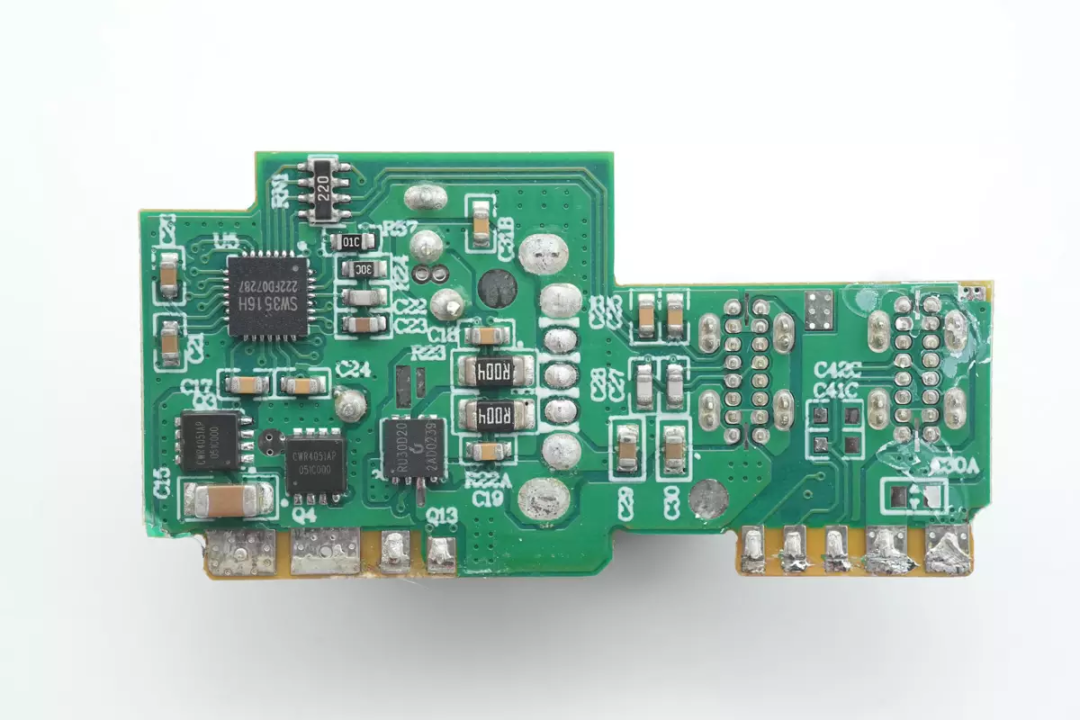

背面焊接降压主控芯片，降压开关管和VBUS开关管。

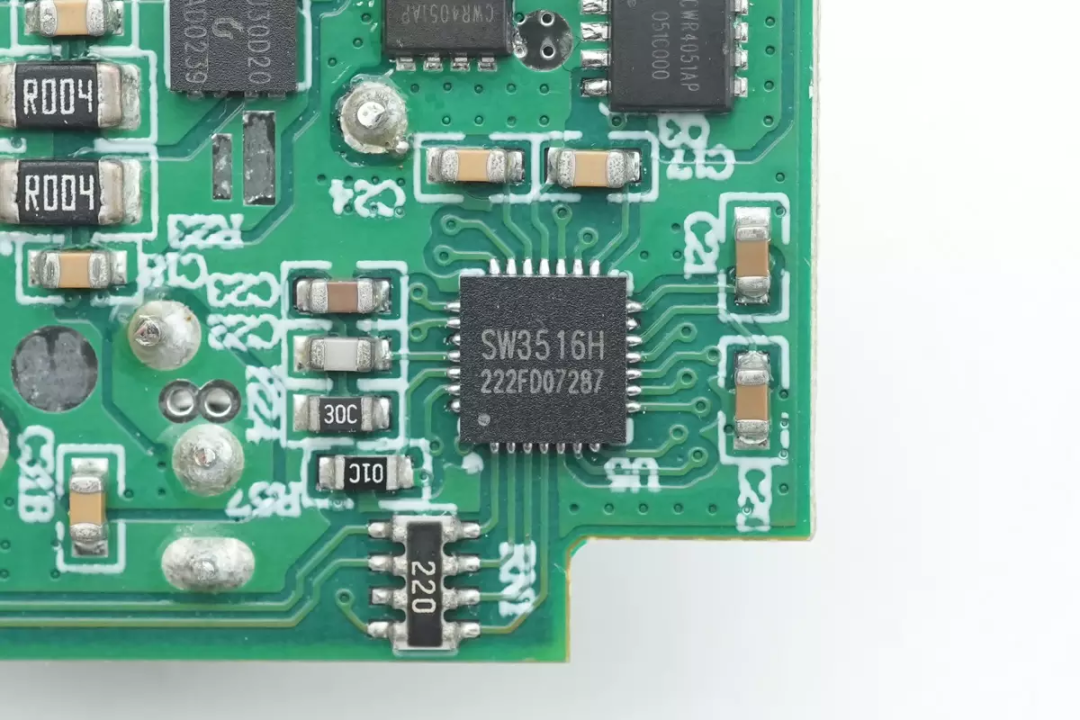

降压芯片采用SW3516H，用于USB-C2和USB-A接口降压输出。

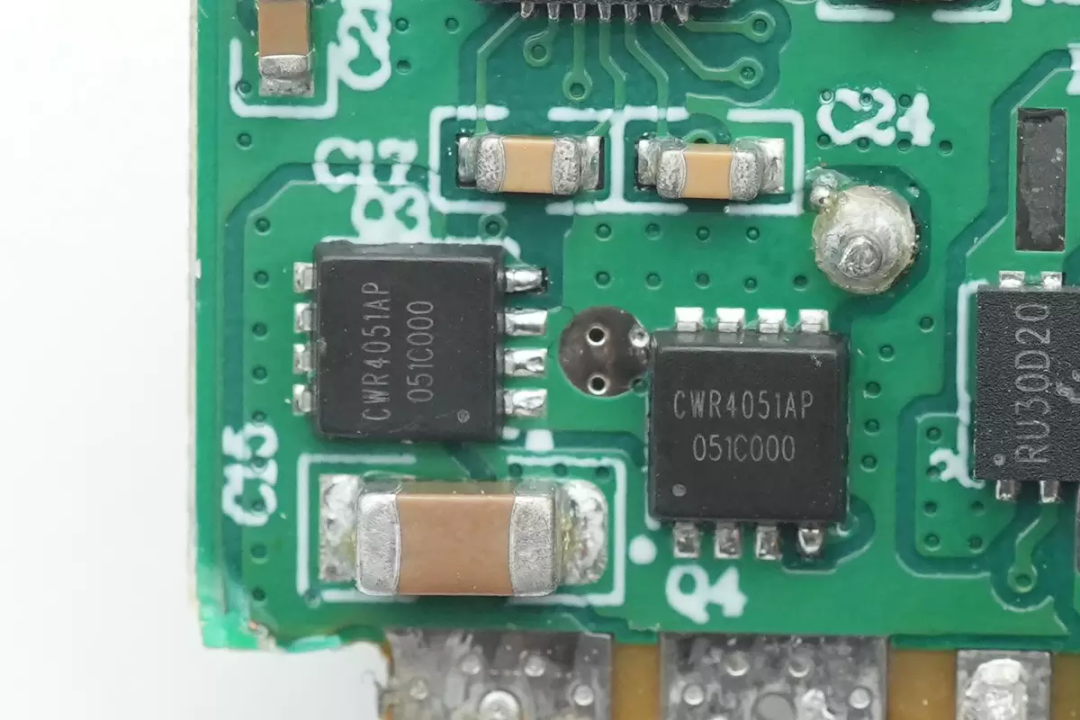

两颗降压开关管丝印CWR4051AP。

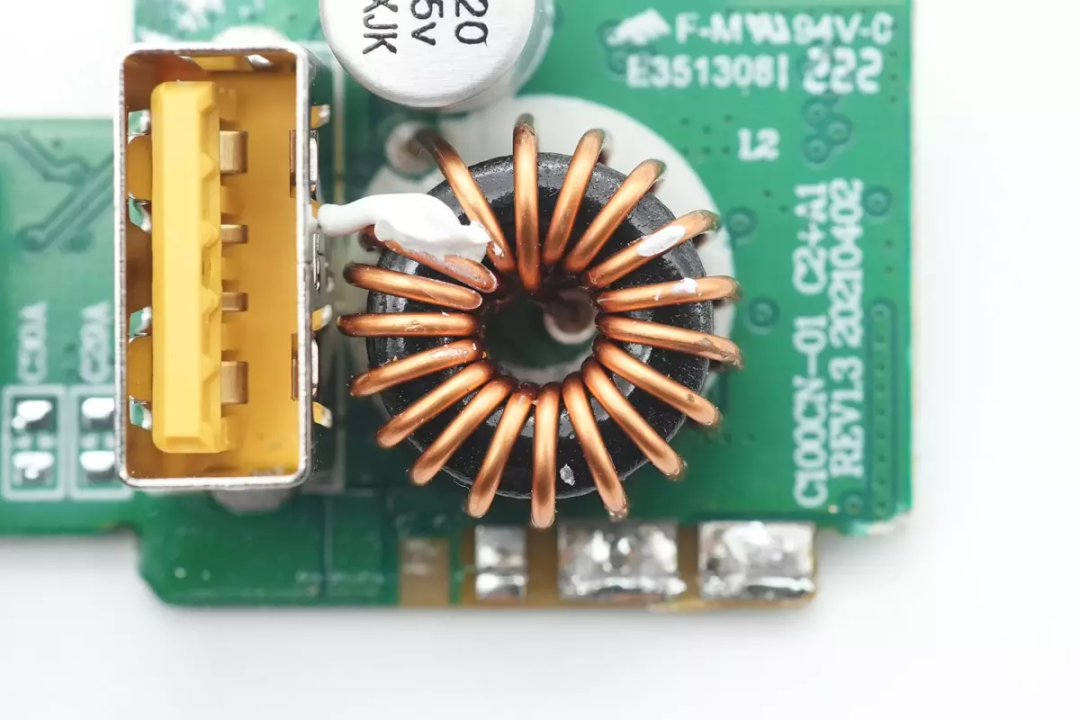

磁环降压电感特写。

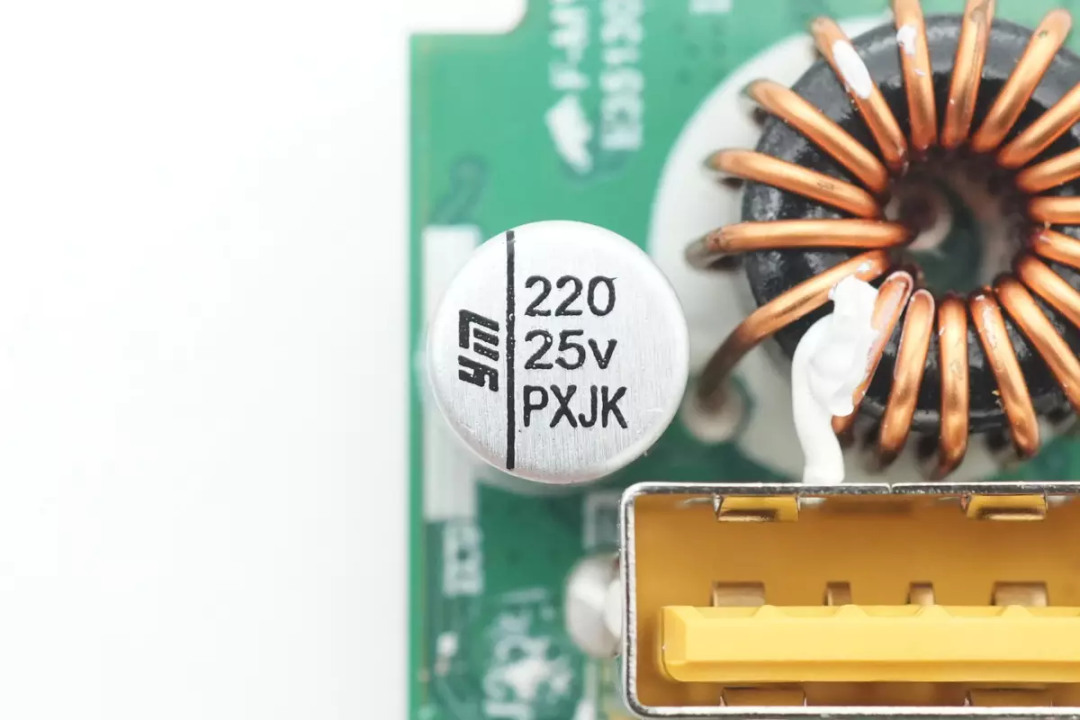

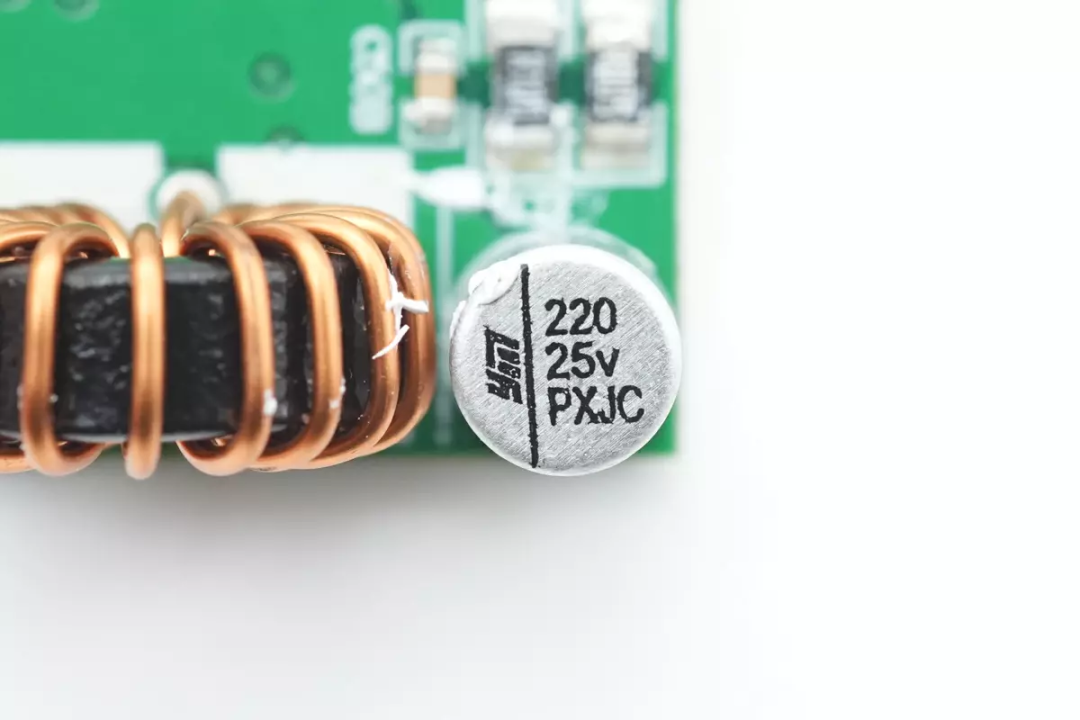

输出滤波电容来自永铭，NPX系列固态电容，规格为220μF 25V。

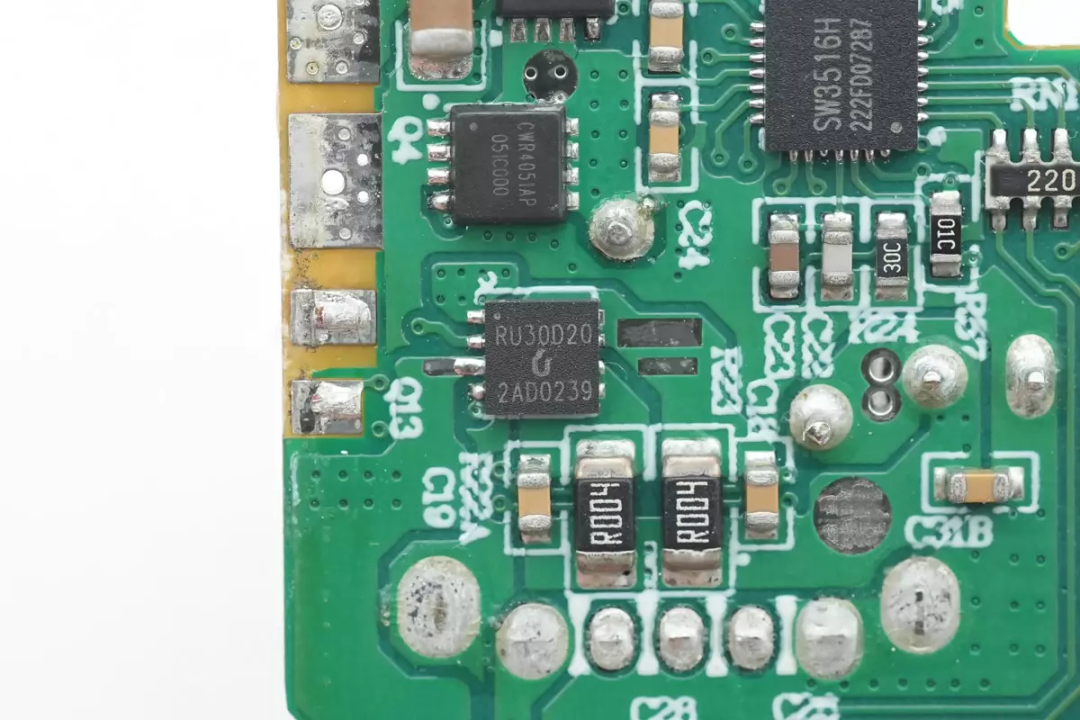

输出VBUS开关管来自锐骏半导体，型号RU30D20M2，是一颗双NMOS，耐压30V，导阻8.5mΩ，采用PDFN3333封装。

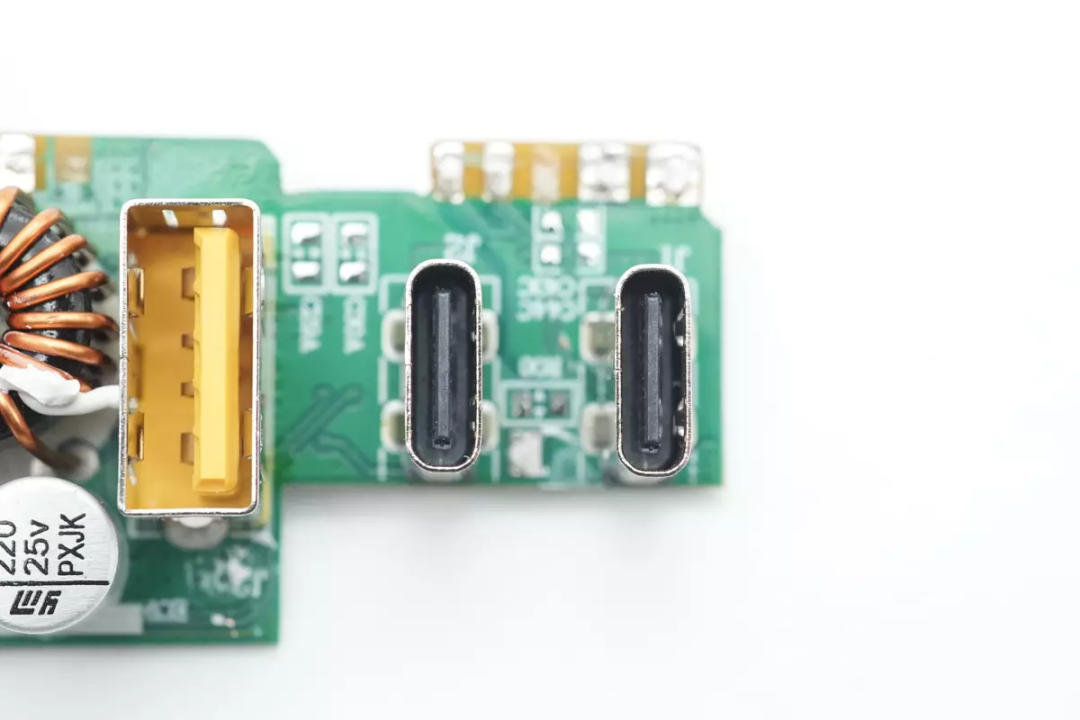

两个USB-C母座特写，过孔焊接固定。
USB-A母座正负极加宽设计。

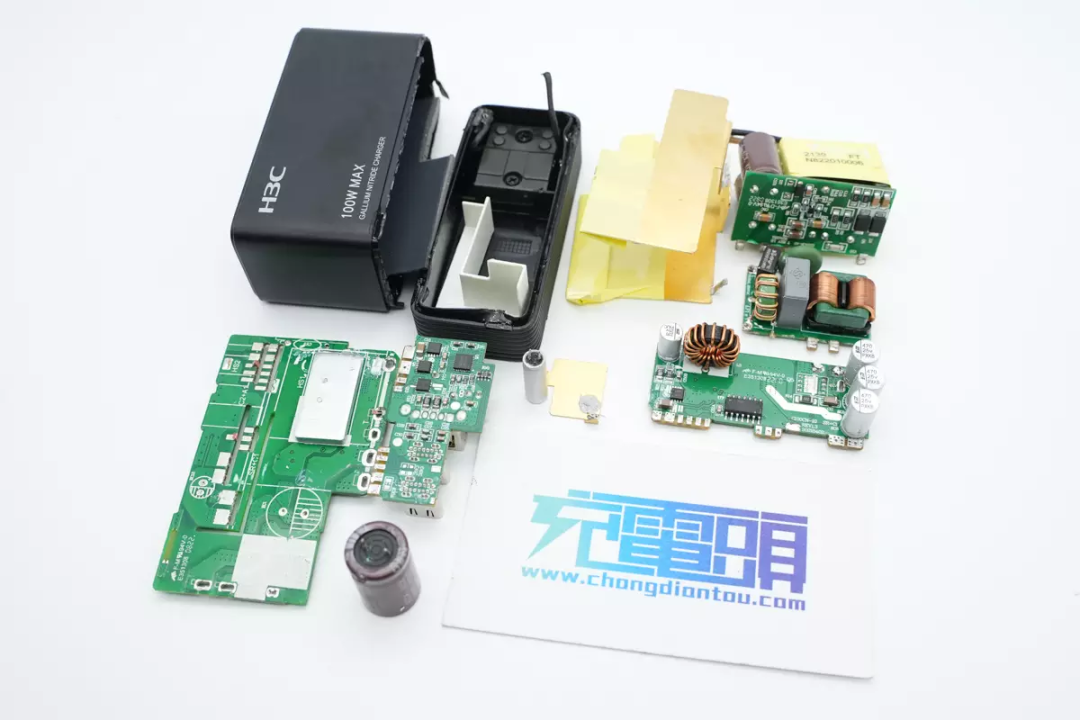

全部拆解完毕，来张全家福。
充电头网拆解总结
新华三推出的这款氮化镓快充采用折叠插脚设计，便于携带收纳。充电器为2C1A接口设计，两个USB-C口均支持100W功率输出，并支持65+30W功率分配。USB-C口还支持5A PPS快充，对手机和笔记本电脑快充的兼容性都很好，满足主流设备日常充电应用。
充电头网通过拆解了解到，新华三这款氮化镓充电器内部采用多块小板组合焊接而成，充分利用内部空间。开关电源采用安森美NCP1342搭配纳微NV6125氮化镓功率芯片，次级采用MPS MP6908A搭配恒泰柯HGN055N12S同步整流管组成；输出端两路二次降压电路主控芯片均采用智融SW3516H，使用辉芒微MCU实现端口功率智能分配。
充电器内部高压滤波电容和输出滤波固态电容均来自永铭，初级侧和次级侧都采用热敏电阻进行温度检测，用于充电器的过热保护。PCBA模块采用大面积铜片进行散热，内部空间打胶填充，内部用料和做工都很扎实。
