一个单片机驱动LCD编程思路

单片机驱动LCD的方法有很多，网络上也有很多配套的例程，但是，网上例程千千万，谁是你的“no.1”。

今天给大家分享一个以面向对象的方式用单片机驱动LCD的思路。

LCD种类概述

在讨论怎么写LCD驱动之前，我们先大概了解一下嵌入式常用LCD。概述一些跟驱动架构设计有关的概念，在此不对原理和细节做深入讨论，会有专门文章介绍，或者参考网络文档。

TFT lcd

TFT LCD，也就是我们常说的彩屏。通常像素较高，例如常见的2.8寸，320X240像素。4.0寸的，像素800X400。这些屏通常使用并口，也就是8080或6800接口（STM32 的FSMC接口）；或者是RGB接口，STM32F429等芯片支持。其他例如手机上使用的有MIPI接口。

总之，接口种类很多。也有一些支持SPI接口的。除非是比较小的屏幕，否则不建议使用SPI接口，速度慢，刷屏闪屏。玩STM32常用的TFT lcd屏幕驱动IC通常有：ILI9341/ILI9325等。

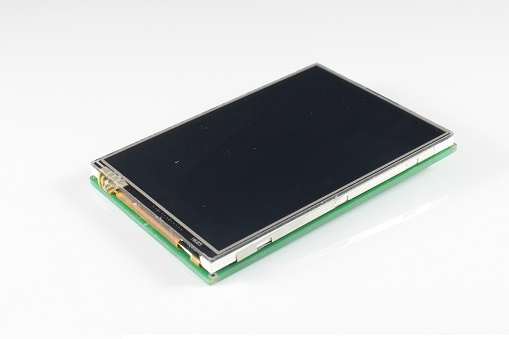

tft lcd：

IPS：

COG lcd

很多人可能不知道COG LCD是什么，我觉得跟现在开发板销售方向有关系，大家都出大屏，玩酷炫界面，对于更深的技术，例如软件架构设计，都不涉及。使用单片机的产品，COG LCD其实占比非常大。COG是Chip On Glass的缩写，就是驱动芯片直接绑定在玻璃上，透明的。实物像下图：

这种LCD通常像素不高，常用的有128X64，128X32。一般只支持黑白显示，也有灰度屏。

接口通常是SPI，I2C。也有号称支持8位并口的，不过基本不会用，3根IO能解决的问题，没必要用8根吧？常用的驱动IC：STR7565。

OLED lcd

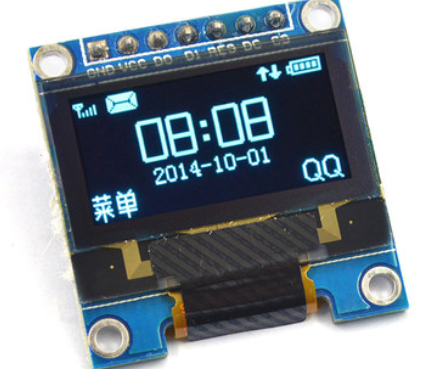

买过开发板的应该基本用过。新技术，大家都感觉高档，在手环等产品常用。OLED目前屏幕较小，大一点的都很贵。在控制上跟COG LCD类似，区别是两者的显示方式不一样。从我们程序角度来看，最大的差别就是，OLED LCD，不用控制背光。。。。。实物如下图：

常见的是SPI跟I2C接口。常见驱动IC：SSD1615。

硬件场景

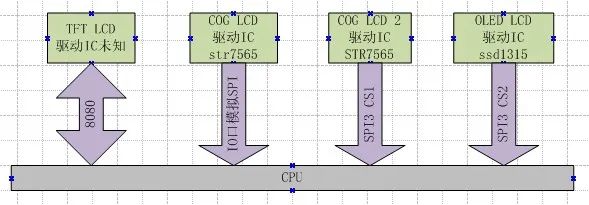

接下来的讨论，都基于以下硬件信息：

1、有一个TFT屏幕，接在硬件的FSMC接口，什么型号屏幕？不知道。

2、有一个COG lcd，接在几根普通IO口上，驱动IC是STR7565，128X32像素。

3、有一个COG LCD，接在硬件SPI3跟几根IO口上，驱动IC是STR7565，128x64像素。

4、有一个OLED LCD，接在SPI3上，使用CS2控制片选，驱动IC是SSD1315。

预备知识

在进入讨论之前，我们先大概说一下下面几个概念，对于这些概念，如果你想深入了解，请GOOGLE。

面向对象

面向对象，是编程界的一个概念。什么叫面向对象呢？编程有两种要素：程序（方法），数据（属性）。例如：一个LED，我们可以点亮或者熄灭它，这叫方法。LED什么状态？亮还是灭？这就是属性。我们通常这样编程：

u8ledsta=0;
voidledset(u8sta)
{
}

这样的编程有一个问题，假如我们有10个这样的LED，怎么写？这时我们可以引入面向对象编程，将每一个LED封装为一个对象。可以这样做：

/*
定义一个结构体，将LED这个对象的属性跟方法封装。
这个结构体就是一个对象。
但是这个不是一个真实的存在，而是一个对象的抽象。
*/
typedefstruct{
u8sta;
void(*setsta)(u8sta);
}LedObj;

/*声明一个LED对象，名称叫做LED1，并且实现它的方法drv_led1_setsta*/
voiddrv_led1_setsta(u8sta)
{
}

LedObjLED1={
.sta=0,
.setsta=drv_led1_setsta,
};

/*声明一个LED对象，名称叫做LED2，并且实现它的方法drv_led2_setsta*/
voiddrv_led2_setsta(u8sta)
{
}

LedObjLED2={
.sta=0,
.setsta=drv_led2_setsta,
};

/*操作LED的函数，参数指定哪个led*/
voidledset(LedObj*led,u8sta)
{
led->setsta(sta);
}

是的，在C语言中，实现面向对象的手段就是结构体的使用。上面的代码，对于API来说，就很友好了。操作所有LED，使用同一个接口，只需告诉接口哪个LED。大家想想，前面说的LCD硬件场景。4个LCD，如果不面向对象，「显示汉字的接口是不是要实现4个」？每个屏幕一个？

驱动与设备分离

如果要深入了解驱动与设备分离，请看LINUX驱动的书籍。

什么是设备？我认为的设备就是「属性」，就是「参数」，就是「驱动程序要用到的数据和硬件接口信息」。那么驱动就是「控制这些数据和接口的代码过程」。

通常来说，如果LCD的驱动IC相同，就用相同的驱动。有些不同的IC也可以用相同的，例如SSD1315跟STR7565，除了初始化，其他都可以用相同的驱动。例如一个COG lcd:

❝

驱动IC是STR7565 128 * 64 像素用SPI3背光用PF5 ,命令线用PF4 ,复位脚用PF3

❞

上面所有的信息综合，就是一个设备。驱动就是STR7565的驱动代码。

为什么要驱动跟设备分离，因为要解决下面问题：

❝

有一个新产品，收银设备。系统有两个LCD，都是OLED，驱动IC相同，但是一个是128x64，另一个是128x32像素，一个叫做主显示，收银员用；一个叫顾显，顾客看金额。

❞

这个问题，「两个设备用同一套程序控制」才是最好的解决办法。驱动与设备分离的手段：

❝

在驱动程序接口函数的参数中增加设备参数，驱动用到的所有资源从设备参数传入。

❞

驱动如何跟设备绑定呢？通过设备的驱动IC型号。

模块化

我认为模块化就是将一段程序封装，提供稳定的接口给不同的驱动使用。不模块化就是，在不同的驱动中都实现这段程序。例如字库处理，在显示汉字的时候，我们要找点阵，在打印机打印汉字的时候，我们也要找点阵，你觉得程序要怎么写？把点阵处理做成一个模块，就是模块化。非模块化的典型特征就是「一根线串到底，没有任何层次感」。

LCD到底是什么

前面我们说了面向对象，现在要对LCD进行抽象，得出一个对象，就需要知道LCD到底是什么。问自己下面几个问题：

• LCD能做什么？
• 要LCD做什么？
• 谁想要LCD做什么？

刚刚接触嵌入式的朋友可能不是很了解，可能会想不通。我们模拟一下LCD的功能操作数据流。APP想要在LCD上显示 一个汉字。

1、首先，需要一个显示汉字的接口，APP调用这个接口就可以显示汉字，假设接口叫做lcd_display_hz。

2、汉字从哪来？从点阵字库来，所以在lcd_display_hz函数内就要调用一个叫做find_font的函数获取点阵。

3、获取点阵后要将点阵显示到LCD上，那么我们调用一个ILL9341_dis的接口，将点阵刷新到驱动IC型号为ILI9341的LCD上。

4、ILI9341_dis怎么将点阵显示上去？调用一个8080_WRITE的接口。

好的，这个就是大概过程，我们从这个过程去抽象LCD功能接口。汉字跟LCD对象有关吗？无关。在LCD眼里，无论汉字还是图片，都是一个个点。那么前面问题的答案就是：

• LCD可以一个点一个点显示内容。
• 要LCD显示汉字或图片-----就是显示一堆点
• APP想要LCD显示图片或文字。

结论就是：所有LCD对象的功能就是显示点。「那么驱动只要提供显示点的接口就可以了，显示一个点，显示一片点。」 抽象接口如下：

/*
LCD驱动定义
*/
typedefstruct
{
u16id;

s32(*init)(DevLcd*lcd);
s32(*draw_point)(DevLcd*lcd,u16x,u16y,u16color);
s32(*color_fill)(DevLcd*lcd,u16sx,u16ex,u16sy,u16ey,u16color);
s32(*fill)(DevLcd*lcd,u16sx,u16ex,u16sy,u16ey,u16*color);
s32(*onoff)(DevLcd*lcd,u8sta);
s32(*prepare_display)(DevLcd*lcd,u16sx,u16ex,u16sy,u16ey);
void(*set_dir)(DevLcd*lcd,u8scan_dir);
void(*backlight)(DevLcd*lcd,u8sta);
}_lcd_drv;

上面的接口，也就是对应的驱动，包含了一个驱动id号。

• id，驱动型号
• 初始化
• 画点
• 将一片区域的点显示某种颜色
• 将一片区域的点显示某些颜色
• 显示开关
• 准备刷新区域（主要彩屏直接DMA刷屏使用）
• 设置扫描方向
• 背光控制

显示字符，划线等功能，不属于LCD驱动。应该归类到GUI层。

LCD驱动框架

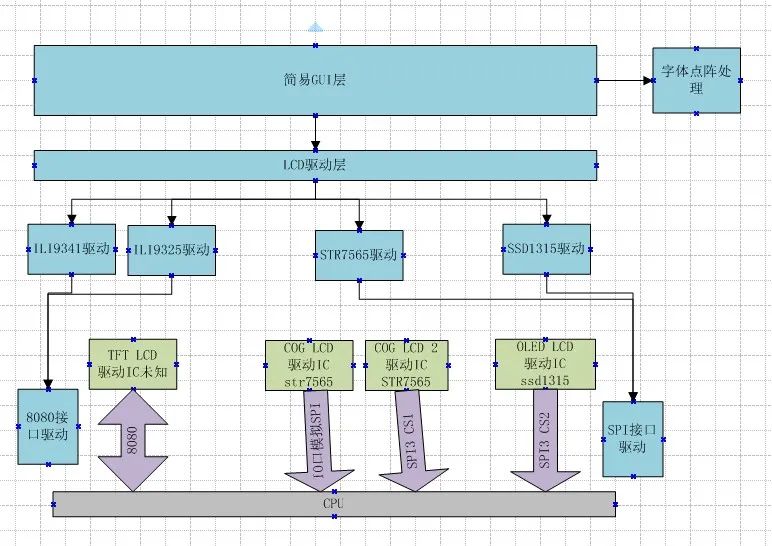

我们设计了如下的驱动框架：

设计思路：

1、中间显示驱动IC驱动程序提供统一接口，接口形式如前面说的_lcd_drv结构体。

2、各显示IC驱动根据设备参数，调用不同的接口驱动。例如TFT就用8080驱动，其他的都用SPI驱动。SPI驱动只有一份，用IO口控制的我们也做成模拟SPI。

3、LCD驱动层做LCD管理，例如完成TFT LCD的识别。并且将所有LCD接口封装为一套接口。

4、简易GUI层封装了一些显示函数，例如划线、字符显示。

5、字体点阵模块提供点阵获取与处理接口。

由于实际没那么复杂，在例程中我们将GUI跟LCD驱动层放到一起。TFT LCD的两个驱动也放到一个文件，但是逻辑是分开的。OLED除初始化，其他接口跟COG LCD基本一样，因此这两个驱动也放在一个文件。

代码分析

代码分三层：

1、GUI和LCD驱动层 dev_lcd.c dev_lcd.h

2、显示驱动IC层 dev_str7565.c dev_str7565.h dev_ILI9341.c dev_ILI9341.h

3、接口层 mcu_spi.c mcu_spi.h stm324xg_eval_fsmc_sram.c stm324xg_eval_fsmc_sram.h

GUI和LCD层

这层主要有3个功能 ：

「1、设备管理」

首先定义了一堆LCD参数结构体，结构体包含ID，像素。并且把这些结构体组合到一个list数组内。

/*各种LCD的规格参数*/
_lcd_praLCD_IIL9341={
.id=0x9341,
.width=240,//LCD宽度
.height=320,//LCD高度
};
...
/*各种LCD列表*/
_lcd_pra*LcdPraList[5]=
{
LCD_IIL9341,
LCD_IIL9325,
LCD_R61408,
LCD_Cog12864,
LCD_Oled12864,
};

然后定义了所有驱动list数组，数组内容就是驱动，在对应的驱动文件内实现。

/*所有驱动列表
驱动列表*/
_lcd_drv*LcdDrvList[]={
TftLcdILI9341Drv,
TftLcdILI9325Drv,
CogLcdST7565Drv,
OledLcdSSD1615rv,

定义了设备树，即是定义了系统有多少个LCD，接在哪个接口，什么驱动IC。如果是一个完整系统，可以做成一个类似LINUX的设备树。

/*设备树定义*/
#defineDEV_LCD_C3//系统存在3个LCD设备
LcdObjLcdObjList[DEV_LCD_C]=
{
{"oledlcd",LCD_BUS_VSPI,0X1315},
{"coglcd",LCD_BUS_SPI,0X7565},
{"tftlcd",LCD_BUS_8080,NULL},
};

「2 、接口封装」

voiddev_lcd_setdir(DevLcd*obj,u8dir,u8scan_dir)
s32dev_lcd_init(void)
DevLcd*dev_lcd_open(char*name)
s32dev_lcd_close(DevLcd*dev)
s32dev_lcd_drawpoint(DevLcd*lcd,u16x,u16y,u16color)
s32dev_lcd_prepare_display(DevLcd*lcd,u16sx,u16ex,u16sy,u16ey)
s32dev_lcd_display_onoff(DevLcd*lcd,u8sta)
s32dev_lcd_fill(DevLcd*lcd,u16sx,u16ex,u16sy,u16ey,u16*color)
s32dev_lcd_color_fill(DevLcd*lcd,u16sx,u16ex,u16sy,u16ey,u16color)
s32dev_lcd_backlight(DevLcd*lcd,u8sta)

大部分接口都是对驱动IC接口的二次封装。有区别的是初始化和打开接口。初始化，就是根据前面定义的设备树，寻找对应驱动，找到对应设备参数，并完成设备初始化。打开函数，根据传入的设备名称，查找设备，找到后返回设备句柄，后续的操作全部需要这个设备句柄。

「3 、简易GUI层」

目前最重要就是显示字符函数。

s32dev_lcd_put_string(DevLcd*lcd,FontTypefont,intx,inty,char*s,unsignedcolidx)

其他划线画圆的函数目前只是测试，后续会完善。

驱动IC层

驱动IC层分两部分：

「1 、封装LCD接口」

LCD有使用8080总线的，有使用SPI总线的，有使用VSPI总线的。这些总线的函数由单独文件实现。但是，除了这些通信信号外，LCD还会有复位信号，命令数据线信号，背光信号等。我们通过函数封装，将这些信号跟通信接口一起封装为「LCD通信总线」， 也就是buslcd。BUS_8080在dev_ILI9341.c文件中封装。BUS_LCD1和BUS_lcd2在dev_str7565.c 中封装。

「2 驱动实现」

实现_lcd_drv驱动结构体。每个驱动都实现一个，某些驱动可以共用函数。

_lcd_drvCogLcdST7565Drv={
.id=0X7565,

.init=drv_ST7565_init,
.draw_point=drv_ST7565_drawpoint,
.color_fill=drv_ST7565_color_fill,
.fill=drv_ST7565_fill,
.onoff=drv_ST7565_display_onoff,
.prepare_display=drv_ST7565_prepare_display,
.set_dir=drv_ST7565_scan_dir,
.backlight=drv_ST7565_lcd_bl
};

接口层

8080层比较简单，用的是官方接口。SPI接口提供下面操作函数，可以操作SPI，也可以操作VSPI。

externs32mcu_spi_init(void);
externs32mcu_spi_open(SPI_DEVdev,SPI_MODEmode,u16pre);
externs32mcu_spi_close(SPI_DEVdev);
externs32mcu_spi_transfer(SPI_DEVdev,u8*snd,u8*rsv,s32len);
externs32mcu_spi_cs(SPI_DEVdev,u8sta);

至于SPI为什么这样写，会有一个单独文件说明。

总体流程

前面说的几个模块时如何联系在一起的呢？请看下面结构体：

/*初始化的时候会根据设备数定义，
并且匹配驱动跟参数，并初始化变量。
打开的时候只是获取了一个指针*/
struct_strDevLcd
{
s32gd;//句柄，控制是否可以打开

LcdObj*dev;
/*LCD参数，固定，不可变*/
_lcd_pra*pra;

/*LCD驱动*/
_lcd_drv*drv;

/*驱动需要的变量*/
u8dir;//横屏还是竖屏控制：0，竖屏；1，横屏。
u8scandir;//扫描方向
u16width;//LCD宽度
u16height;//LCD高度

void*pri;//私有数据，黑白屏跟OLED屏在初始化的时候会开辟显存
};

每一个设备都会有一个这样的结构体，这个结构体在初始化LCD时初始化。

• 成员dev指向设备树，从这个成员可以知道设备名称，挂在哪个LCD总线，设备ID。

typedefstruct
{
char*name;//设备名字
LcdBusTypebus;//挂在那条LCD总线上
u16id;
}LcdObj;

• 成员pra指向LCD参数，可以知道LCD的规格。

typedefstruct
{
u16id;
u16width;//LCD宽度竖屏
u16height;//LCD高度竖屏
}_lcd_pra;

• 成员drv指向驱动，所有操作通过drv实现。

typedefstruct
{
u16id;

s32(*init)(DevLcd*lcd);

s32(*draw_point)(DevLcd*lcd,u16x,u16y,u16color);
s32(*color_fill)(DevLcd*lcd,u16sx,u16ex,u16sy,u16ey,u16color);
s32(*fill)(DevLcd*lcd,u16sx,u16ex,u16sy,u16ey,u16*color);

s32(*prepare_display)(DevLcd*lcd,u16sx,u16ex,u16sy,u16ey);

s32(*onoff)(DevLcd*lcd,u8sta);
void(*set_dir)(DevLcd*lcd,u8scan_dir);
void(*backlight)(DevLcd*lcd,u8sta);
}_lcd_drv;

• 成员dir、scandir、 width、 height是驱动要使用的通用变量。因为每个LCD都有一个结构体，一套驱动程序就能控制多个设备而互不干扰。
• 成员pri是一个私有指针，某些驱动可能需要有些比较特殊的变量，就全部用这个指针记录，通常这个指针指向一个结构体，结构体由驱动定义，并且在设备初始化时申请变量空间。目前主要用于COG LCD跟OLED LCD显示缓存。

整个LCD驱动，就通过这个结构体组合在一起。

1、初始化，根据设备树，找到驱动跟参数，然后初始化上面说的结构体。

2、要使用LCD前，调用dev_lcd_open函数。打开成功就返回一个上面的结构体指针。

3、显示字符，接口找到点阵后，通过上面结构体的drv，调用对应的驱动程序。

4、驱动程序根据这个结构体，决定操作哪个LCD总线，并且使用这个结构体的变量。

用法和好处

• 好处1

请看测试程序

voiddev_lcd_test(void)
{
DevLcd*LcdCog;
DevLcd*LcdOled;
DevLcd*LcdTft;

/*打开三个设备*/
LcdCog=dev_lcd_open("coglcd");
if(LcdCog==NULL)
uart_printf("opencoglcderr\r\n");

LcdOled=dev_lcd_open("oledlcd");
if(LcdOled==NULL)
uart_printf("openoledlcderr\r\n");

LcdTft=dev_lcd_open("tftlcd");
if(LcdTft==NULL)
uart_printf("opentftlcderr\r\n");

/*打开背光*/
dev_lcd_backlight(LcdCog,1);
dev_lcd_backlight(LcdOled,1);
dev_lcd_backlight(LcdTft,1);

dev_lcd_put_string(LcdOled,FONT_SONGTI_1212,10,1,"ABC-abc，",BLACK);
dev_lcd_put_string(LcdOled,FONT_SIYUAN_1616,1,13,"这是oledlcd",BLACK);
dev_lcd_put_string(LcdOled,FONT_SONGTI_1212,10,30,"www.wujique.com",BLACK);
dev_lcd_put_string(LcdOled,FONT_SIYUAN_1616,1,47,"屋脊雀工作室",BLACK);

dev_lcd_put_string(LcdCog,FONT_SONGTI_1212,10,1,"ABC-abc，",BLACK);
dev_lcd_put_string(LcdCog,FONT_SIYUAN_1616,1,13,"这是coglcd",BLACK);
dev_lcd_put_string(LcdCog,FONT_SONGTI_1212,10,30,"www.wujique.com",BLACK);
dev_lcd_put_string(LcdCog,FONT_SIYUAN_1616,1,47,"屋脊雀工作室",BLACK);

dev_lcd_put_string(LcdTft,FONT_SONGTI_1212,20,30,"ABC-abc，",RED);
dev_lcd_put_string(LcdTft,FONT_SIYUAN_1616,20,60,"这是tftlcd",RED);
dev_lcd_put_string(LcdTft,FONT_SONGTI_1212,20,100,"www.wujique.com",RED);
dev_lcd_put_string(LcdTft,FONT_SIYUAN_1616,20,150,"屋脊雀工作室",RED);

while(1);
}

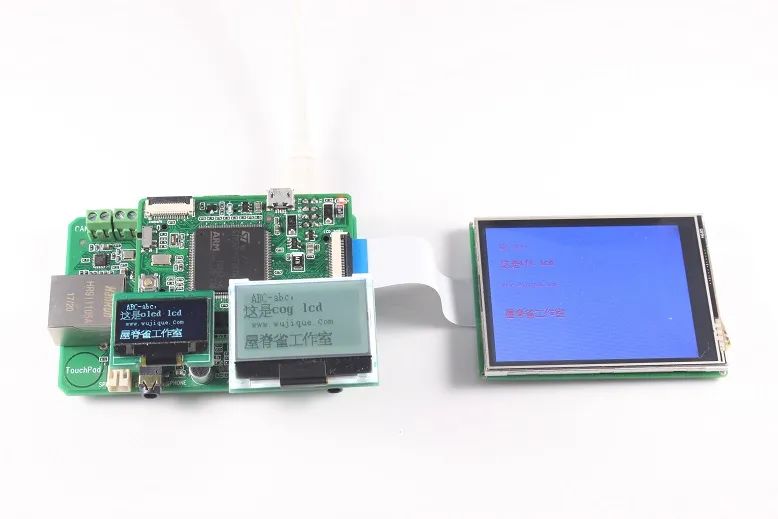

使用一个函数dev_lcd_open，可以打开3个LCD，获取LCD设备。然后调用dev_lcd_put_string就可以在不同的LCD上显示。其他所有的gui操作接口都只有一个。这样的设计对于APP层来说，就很友好。显示效果：

• 好处2

现在的设备树是这样定义的

LcdObjLcdObjList[DEV_LCD_C]=
{
{"oledlcd",LCD_BUS_VSPI,0X1315},
{"coglcd",LCD_BUS_SPI,0X7565},
{"tftlcd",LCD_BUS_8080,NULL},
};

某天，oled lcd要接到SPI上，只需要将设备树数组里面的参数改一下，就可以了，当然，在一个接口上不能接两个设备。

LcdObjLcdObjList[DEV_LCD_C]=
{
{"oledlcd",LCD_BUS_SPI,0X1315},
{"tftlcd",LCD_BUS_8080,NULL},
};

字库

暂时不做细说，例程的字库放在SD卡中，各位移植的时候根据需要修改。具体参考font.c。

声明

本方法仅供学习编程思路和编程技巧，不一定适合所有项目。
