Altium Designer PCB常用系统快捷键及自定义快捷键

来源:凡亿PCB发布时间:2022-11-15656浏览

1、系统默认的快捷键

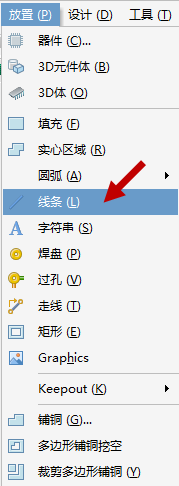

Altium Designer自带很多组合快捷键，可以多次执行字母按键组合成需要的操作，很是方便。那么组合快捷键如何得来呢？其实，系统的组合快捷键都是依据菜单中命令的下画线字母组合起来的。如图1所示，对于“放置（P）-线条（L）”这个命令，组合的快捷键就是“PL”。平时多记忆操作这些快捷的组合方式，有利于PCB设计效率的提高。

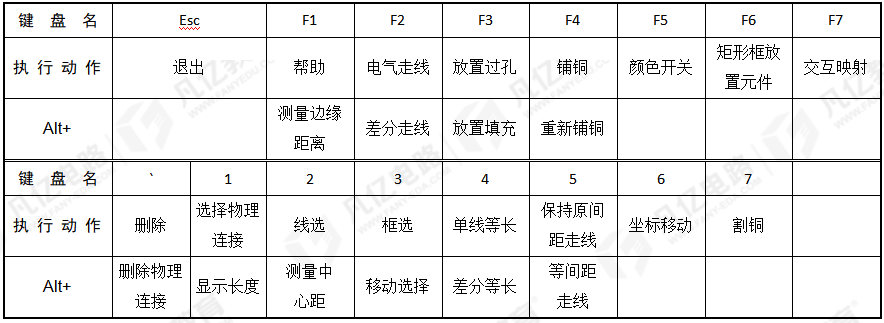

Altium Designer也推荐很多默认的快捷键，下面将其列出，相信在实际项目中会给读者带来很大的帮助。

图1 系统组合快捷键

（1）L：打开层设置开关选项（在元件移动状态下，按下“L”键换层）。

（2）S：打开选择，如S+L（线选）、S+I（框选）、S+E（滑动选择）。

（3）J：跳转，如J+C（跳转到元件）、J+N（跳转到网络）。

（4）Q：英寸和毫米相互切换。

（5）Delete：删除已被选择的对象，E+D点选删除。

（6）按鼠标中键向前后推动或者按Page Up、Page Down：放大、缩小。

（7）小键盘上面的“+”和“-”，点选下面层选项：切换层。

（8）A+T：顶对齐。A+L：左对齐。A+R：右对齐。A+B：底对齐。

（9）Shift+S：单层显示与多层显示切换。

（10）Ctrl+M：哪里要测点哪里。R+P：测量边距。

（11）空格键：翻转选择某对象（导线、过孔等），同时按“Tab”键可改变其属性（导线长度、过孔大小等）。

（12）Shift+空格键：改走线模式。

（13）P+S：字体（条形码）放置。

（14）Shift+W：线宽选择。Shift+V：过孔选择。

（15）T+T+M：不可更改间距的等间距走线。P+M：可更改间距的等间距走线。

（16）Shift+G：走线时显示走线长度。

（17）Shift+H：显示或关闭坐标显示信息。

（18）Shift+M：显示或关闭放大镜。

（19）Shift+A：局部自动走线。

此处仅列出以上最常用的一些快捷键，其他快捷键可以参考系统帮助文件中的快捷键（在不同的界面检索出来的会不相同），执行命令“帮助-快捷键”即可调出来，如图2所示。

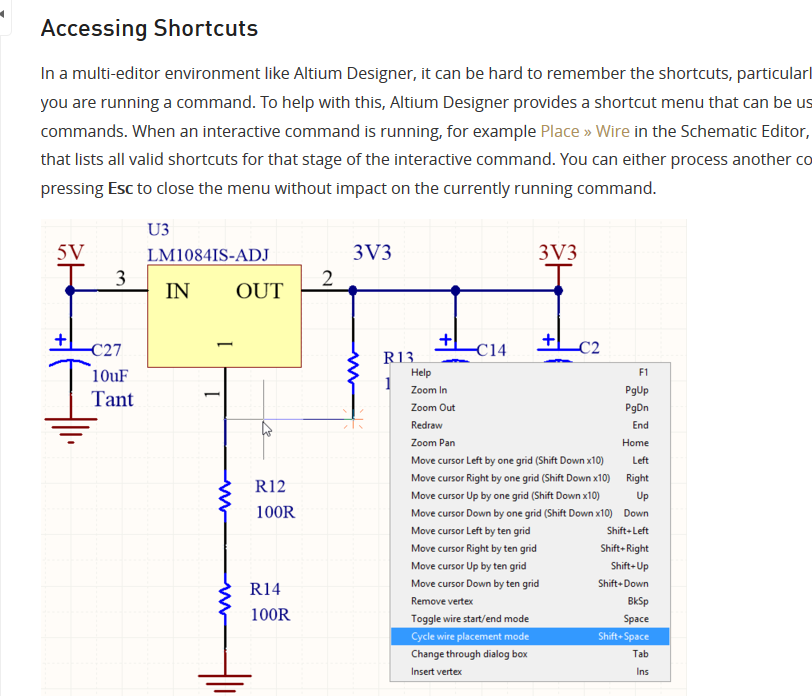

图2系统快捷键

2、快捷键的自定义

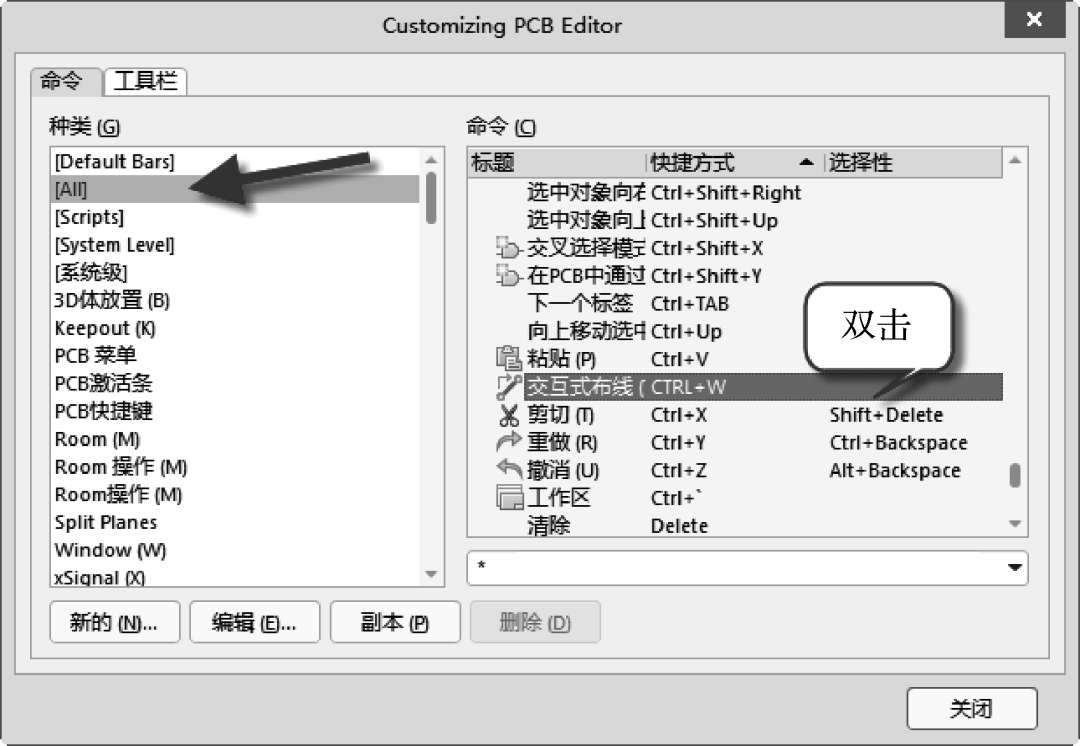

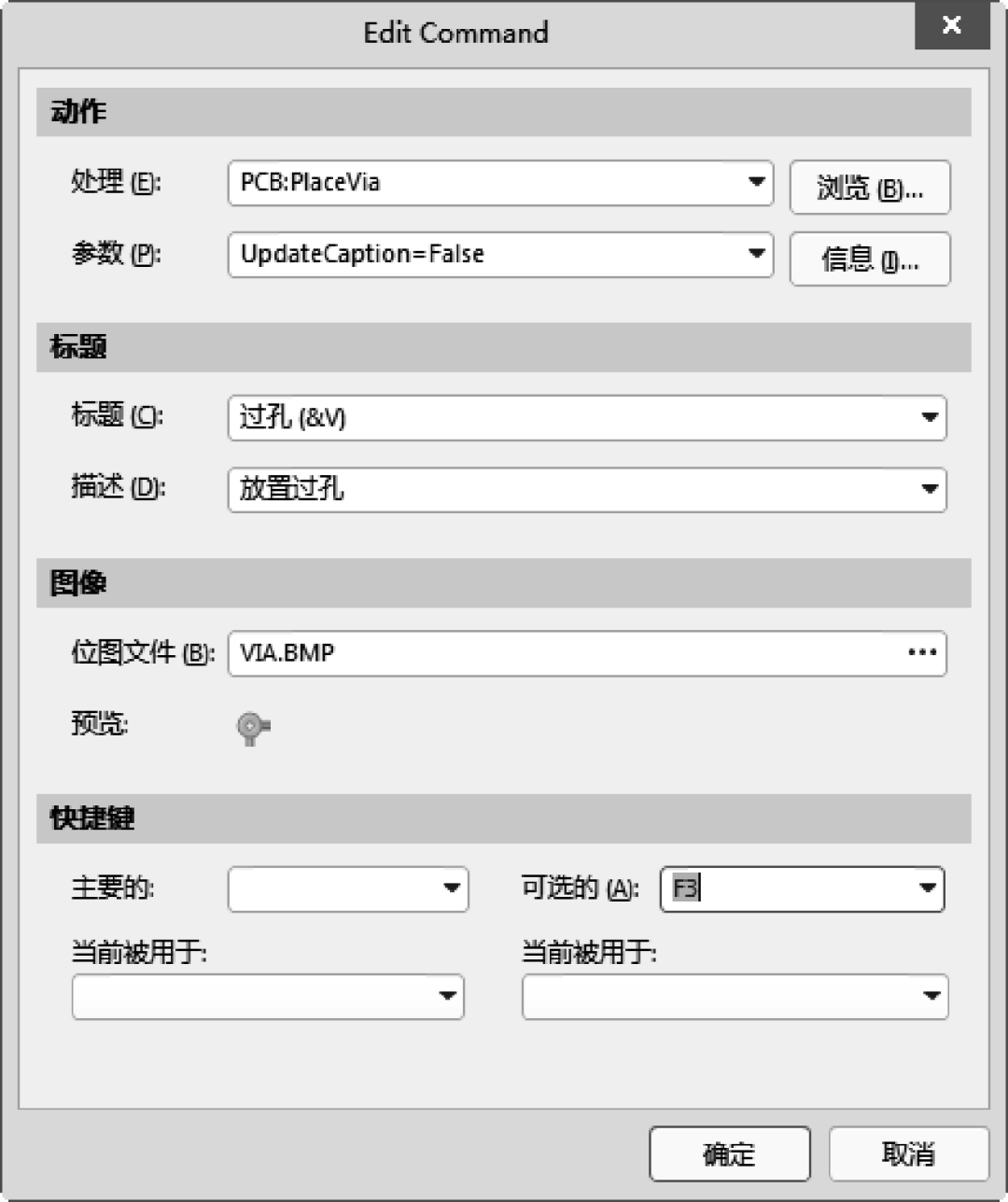

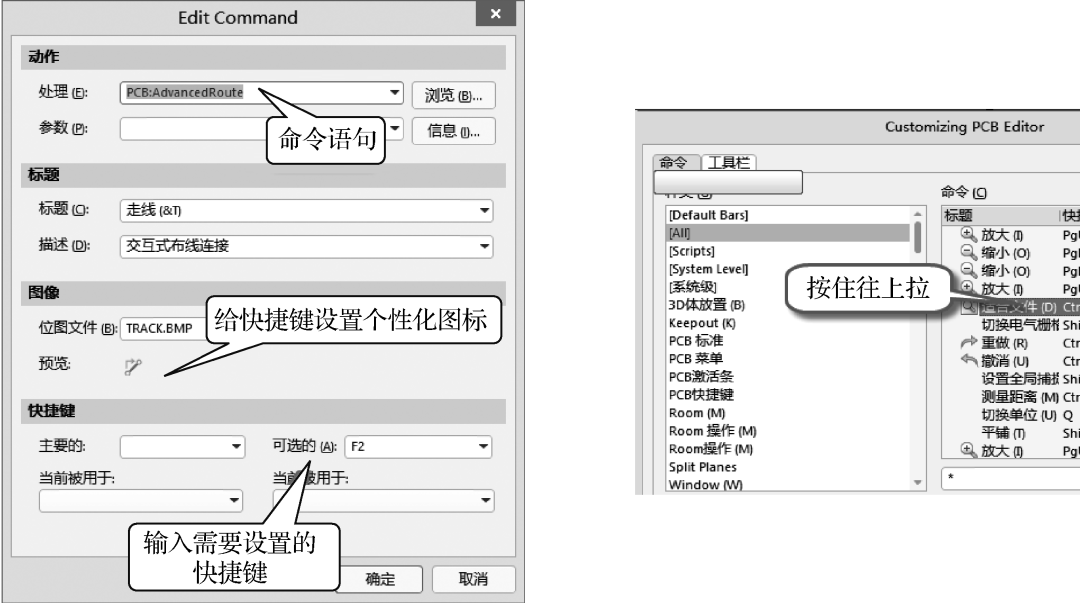

由于Altium Designer的快捷键多种多样，如果利用系统默认的快捷键来进行PCB设计，特别是那种执行 3 次按键的组合键，我们速度优先，那么这时候是否可以把这类默认的快捷键设置为我们自己喜欢的、只需要按键一次的快捷键呢？这涉及快捷键自定义的方法。自定义快捷键更加方便了设计，同时也存在个性化设置。

目前，Altium Designer的自定义快捷键设置方法大概可以分为两种。
