恩狄发布新型双C口快充方案，适用各种电源拓扑玩转智能功率分配

前言

随着消费电子产业的更新迭代，我们除了智能手机之外，往往还会配备平板电脑、TWS蓝牙耳机、手表、手环等电子产品，在使用中难免会出现多个设备同时没电的情况。通过日常生活中常见的单口充电器给多设备充电，往往需要依次排队，并且等待时间较长，体验不尽人意。

多口充电器的出现缓解了这一问题，但目前市面上大部分多口充电器的接口之间功率分配并不相同且无法调节，导致用户在给多设备充电时，不仅无法做到接口盲插，而且难以充分利用充电器功率，无法最大化充电效率；对于电池过充等潜在问题，用户往往需要时刻留意充电状态，甚至需要手动干预，大大增加充电负担。

针对多口充电器在使用中的诸多痛点，西安恩狄集成电路有限公司在近期推出了多款双 USB-C 充电方案，不仅实现了 USB PD 和专有协议并行处理，还搭载了功率智能分配技术和智能限流技术，下面充电头网为各位详细解析新款方案的亮点特色。

恩狄新款双C口快充方案介绍

恩狄AD18H01CC亮相

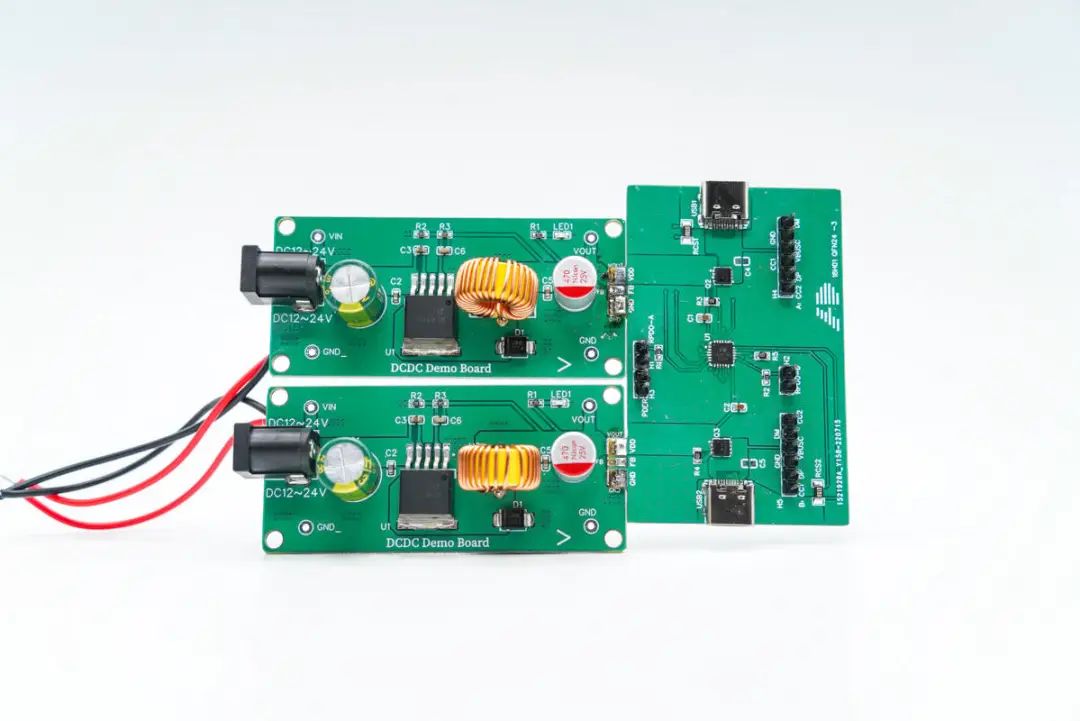

充电头网在近期收到了来自西安恩狄集成电路有限公司的一款 DC-DC 电源 Demo，搭载恩狄最新推出的 AD18H01CC 协议芯片。Demo 采用降压电路设计，支持 12~24V 宽范围输入，双 USB-C 口输出。

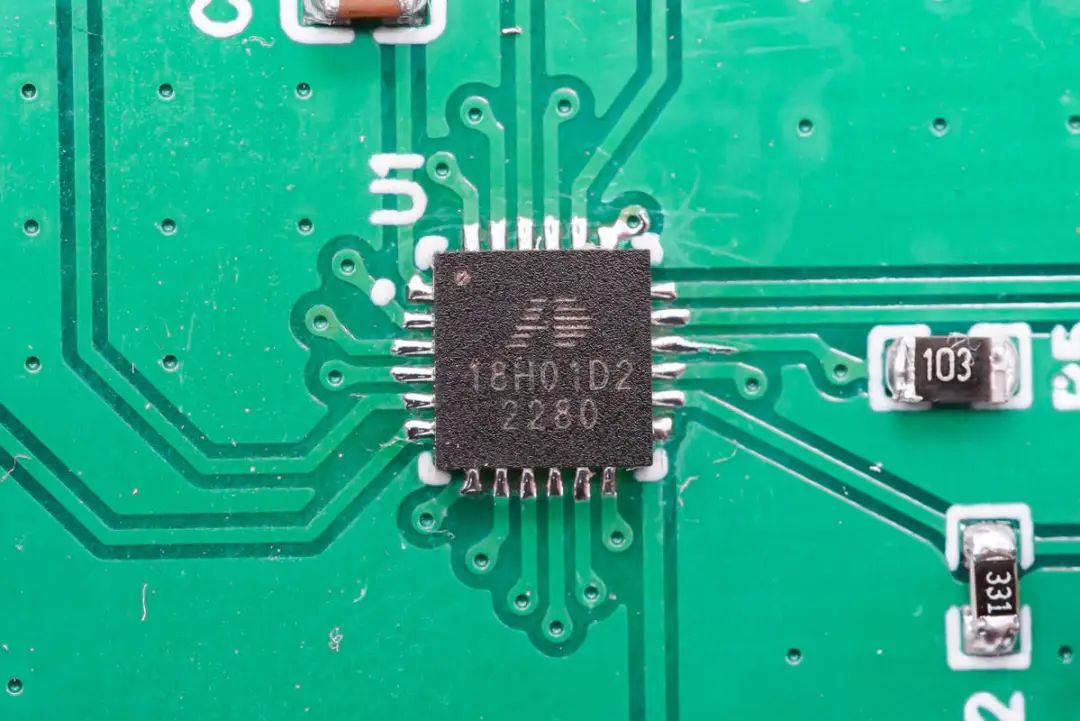

这款 DC-DC 电源 Demo 采用的恩狄 AD18H01CC 协议芯片，丝印 18H01D2。芯片支持 3.3~24V 宽工作电压范围，支持 D+/D- 在线升级，支持线材补偿。据充电头网了解，恩狄 AD18H01 系列产品目前已有多款产品通过 USB IF 协会的 USB PD 认证，已取得 2个 TID 号。

恩狄 AD18H01CC 协议芯片不仅支持 USB PD2.0/3.0 和 PD PPS 协议，还支持 QC2.0/QC3.0/QC3.0+、三星 AFC、华为 FCP/SCP、MTK PE+ 1.12.0、BC1.2 APPLE 2.4A 等诸多公有和私有协议。

恩狄 AD18H01CC 协议芯片的一大特色是实现了 USB PD 协议和专有协议的并行处理，当设备选择专用协议时，芯片会优先握手专用协议并进行功率计算，智能分配双口功率。

恩狄 AD18H01CC 协议芯片采用 QFN-24 封装；DP、DM、CC1、CC2 引脚脚耐压达 28V；支持 NTC 高温保护、过流保护、输出过压、短路保护等多重保护措施。

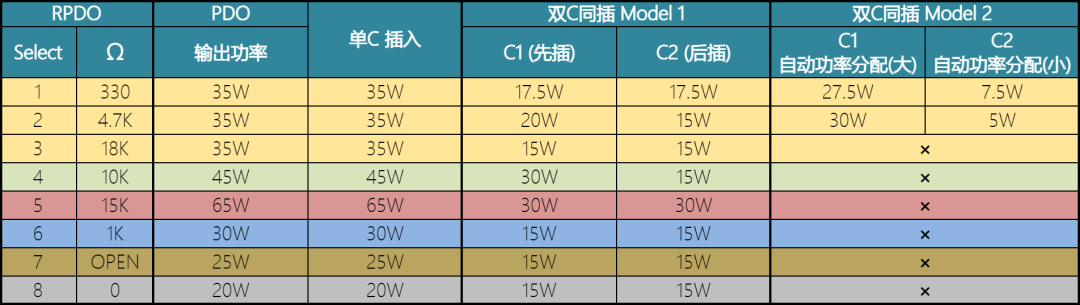

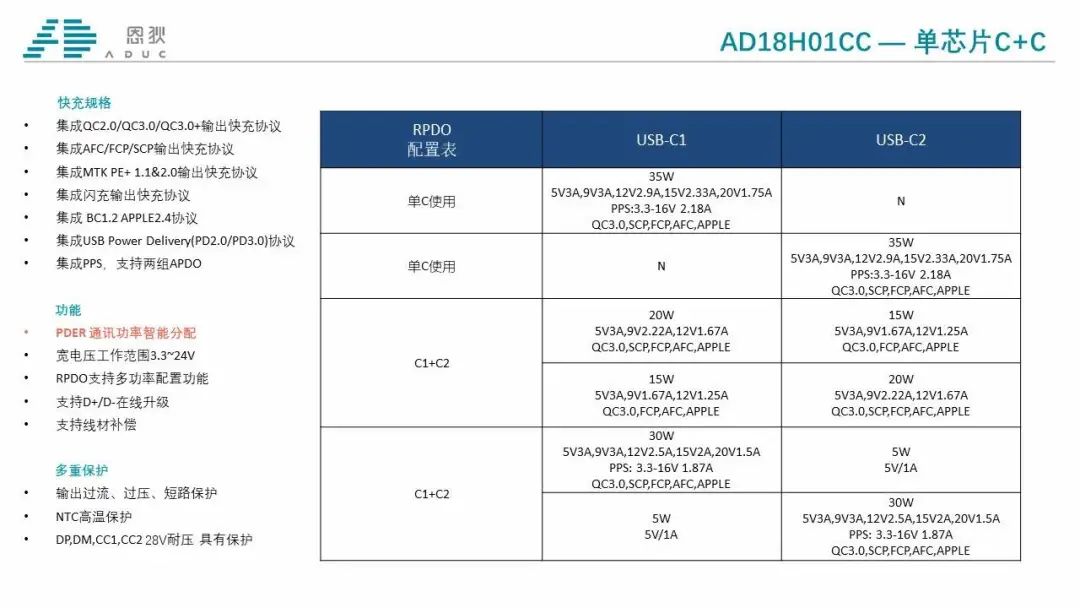

恩狄 AD18H01CC 协议芯片通过 PDER 通讯智能分配功率，可通过调整 RPDO 阻值来配置不同输出功率，在不同的输出功率下 AD18H01CC 可以提供不同的多口输出功率分配策略。

对于多口输出功率策略分配，充电头网用一个常见的多设备充电场景举例，方便各位读者理解。在 RPDO 设定为 330Ω 条件下，使用恩狄双C口方案为笔记本电脑、智能手机、TWS耳机等设备同时充电：

当 C1 口接入通过握手 PDO 快充的笔记本电脑，可实现35W 满功率输出。此时，如果 C2 口接入一个没有握手 PDO 的 TWS 耳机，则 C1 口降低至 27.5W 输出，C2 口 7.5W 输出；如果C2 口接入一台同样握手 PDO 快充的智能手机，则 C1 口先降低至 27.5W，C2 口握手 PDO 后，C1 口继续降低至 17.5W，C2 口同时提供最高 17.5W 输出。

而当 C1 口接入 TWS 耳机时，将笔记本电脑接入 C2 口，则 C2 口将分配 27.5W 输出，C1 口则为7.5W。

值得一提的是，恩狄双C口方案在 C1/2 口输出 5V 的情况下，可对 7.5W 或 5W 负载进行智能限流，有效避免小功率设备电池过充情况。

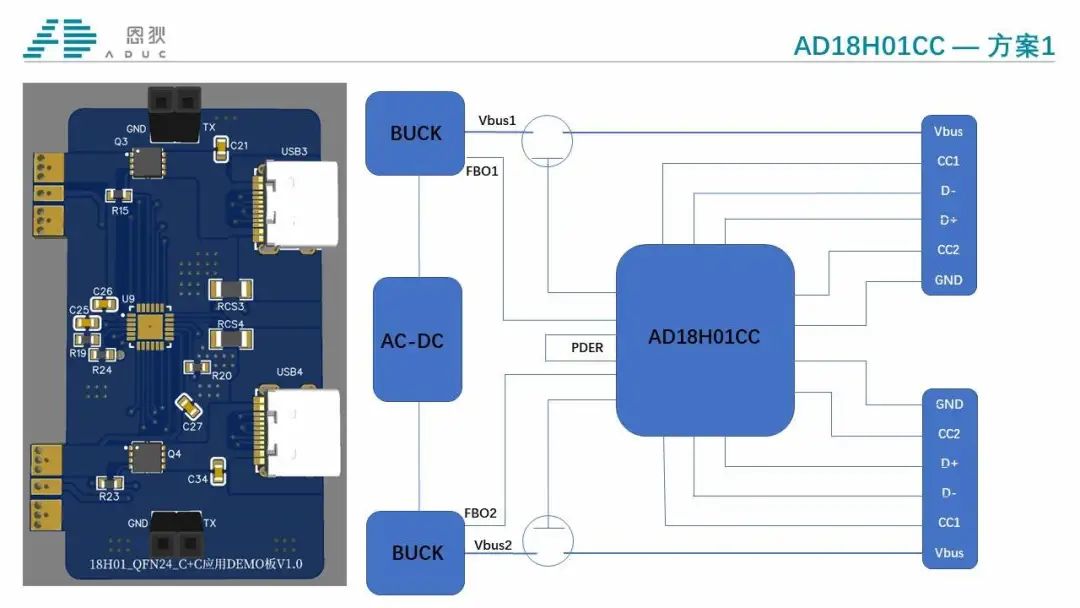

恩狄 AD18H01CC 可以实现固定电压输出，双路独立降压的快充电源设计方案，方案电路框架如上图所示。

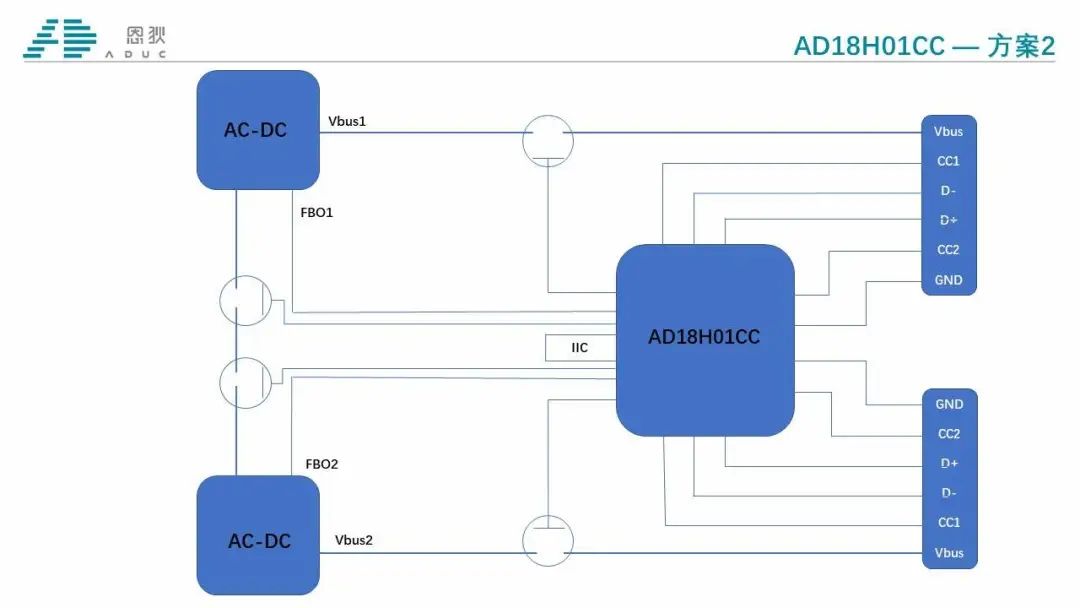

恩狄 AD18H01CC 还可以实现支持并联的双路独立电源设计方案，方案电路框架如上图所示。

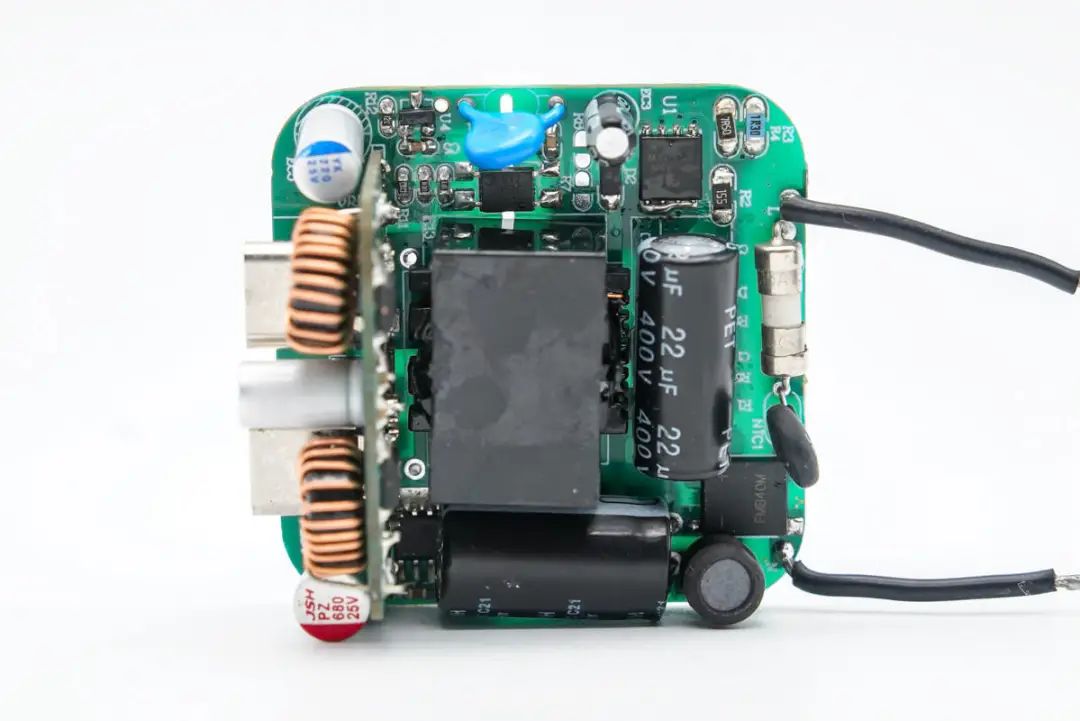

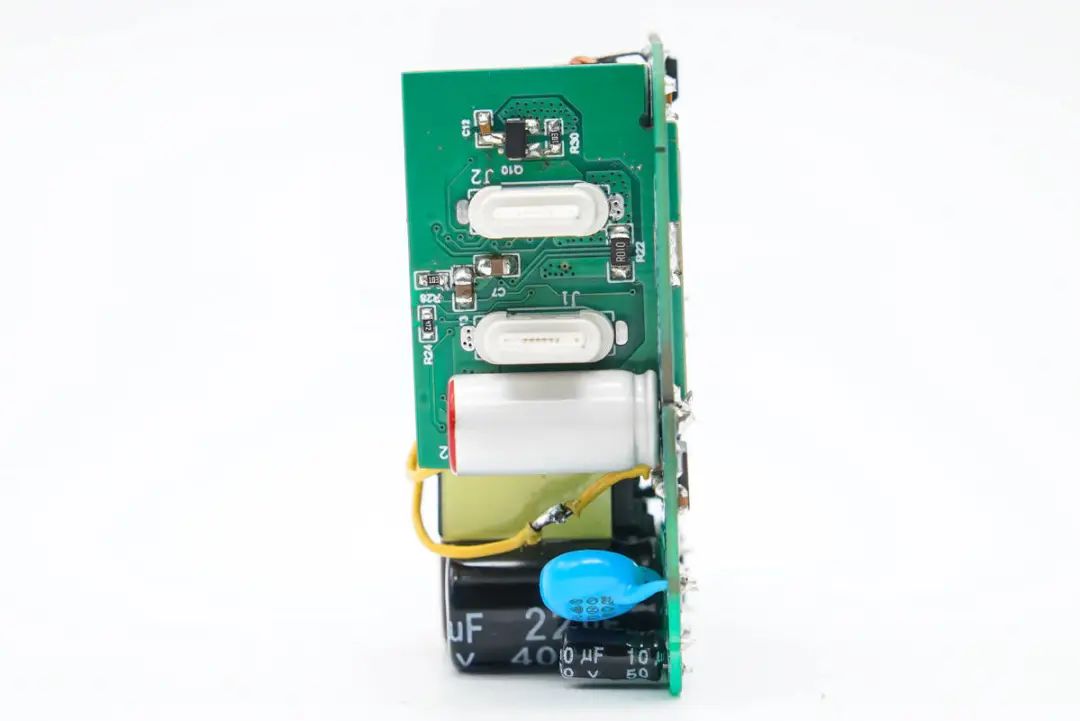

充电头网此次一并收到了恩狄的两款 35W 双C口快充电源 PCBA 模块。第一款 PCBA 模块主要用于立式方形快充产品，采用反激开关电源设计搭配同步整流，输出固定电压为二次降压电路供电。

降压电路采用两路独立降压设计，由输出小板上的恩狄 AD18H01CC 协议芯片，根据负载智能调节输出电压。

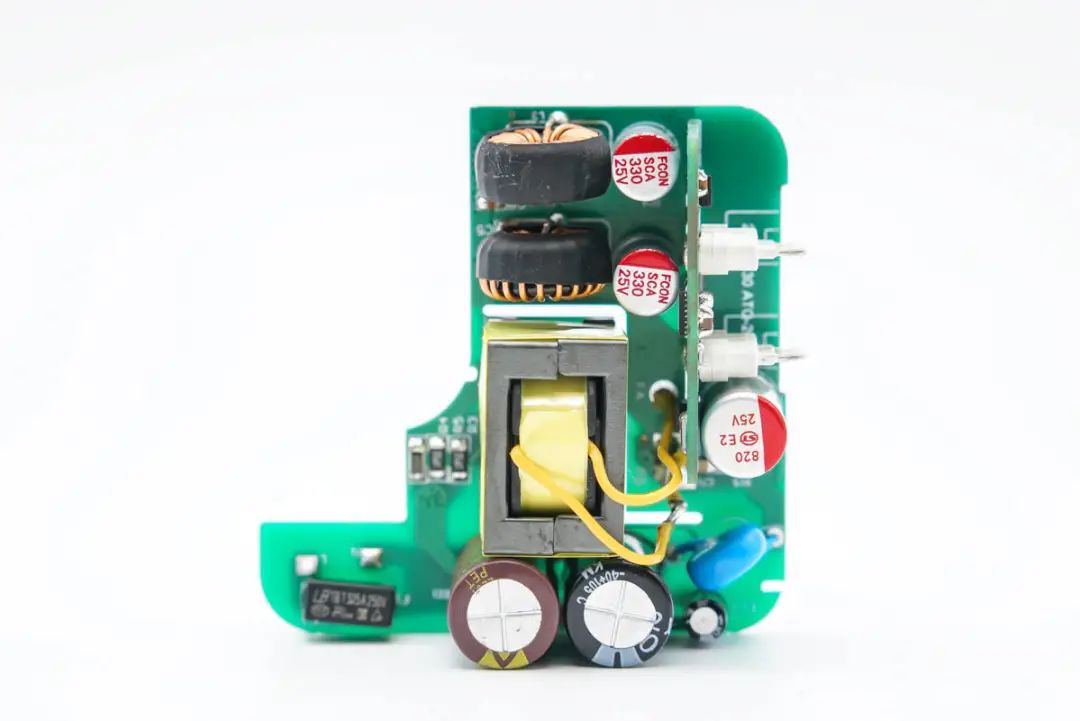

第二款 PCBA 模块主要用于“果冻”造型的卧式墙插快充产品，采用反激开关电源设计搭配同步整流，输出固定电压为二次降压小板供电。

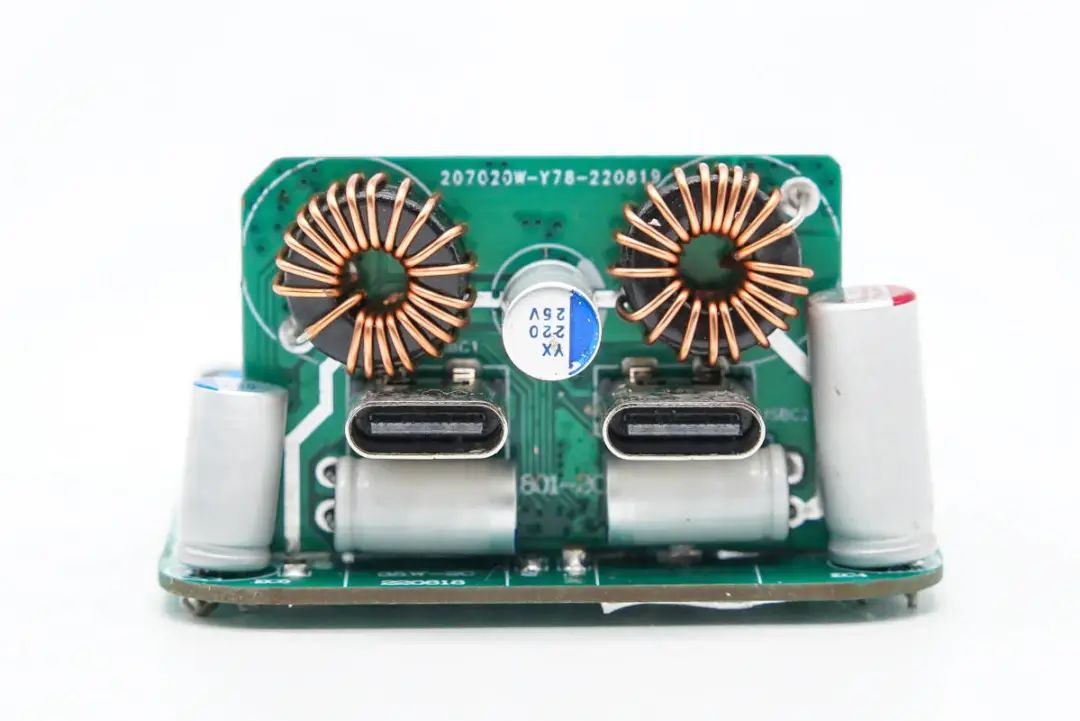

二次降压小板上焊接有两路独立降压芯片，输出电压同样由恩狄 AD18H01CC 协议芯片动态调节。

恩狄AD18H01S同步登场

恩狄此次还同步推出了一款集成高度集成的 USB PD 受电端协议芯片（PD Sink，PD诱骗芯片）AD18H01S，传输功率最高可达 65W。同时还支持 BC1.2 DCP CDP SDP、QC2.0/QC3.0/QC3.0+、三星 AFC 以及 APPLE 等充电协议的诱骗。

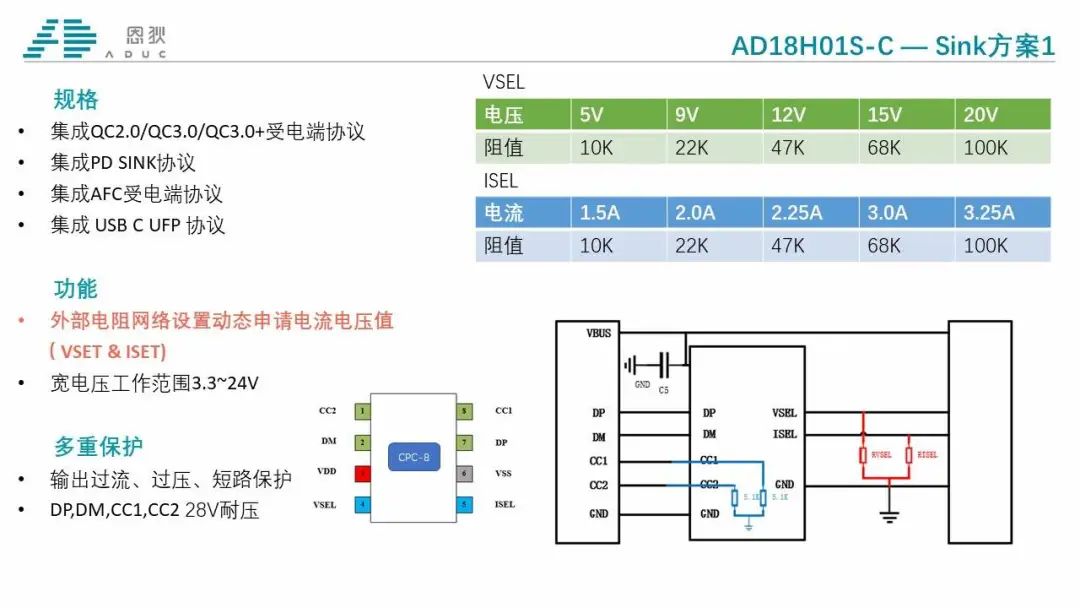

恩狄 AD18H01S 支持 3.3V~24V 宽工作电压范围，可通过外部电阻网络设置动态申请电压值（VSETISET），内置自动控制泄放电路功能，支持自动进入低功耗待机模式，芯片 DP/DM/CC1/CC2 引脚支持 24V 高耐压。

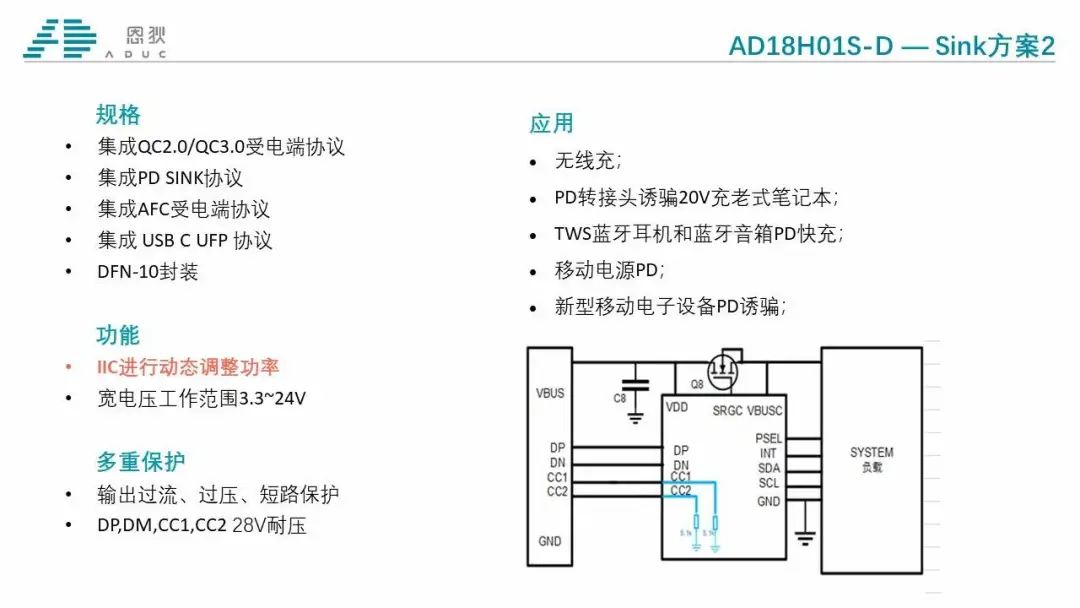

恩狄 AD18H01S 通过 I2C 进行动态功率调节，内置输出过压、过流、短路保护；适用于无线充，USB PD 移动电源，笔记本 20V USB PD 诱骗转接器，TWS耳机、蓝牙音箱、无人机、电动工具、物联网设备等简单功率需求的产品应用。

恩狄快充芯片布局

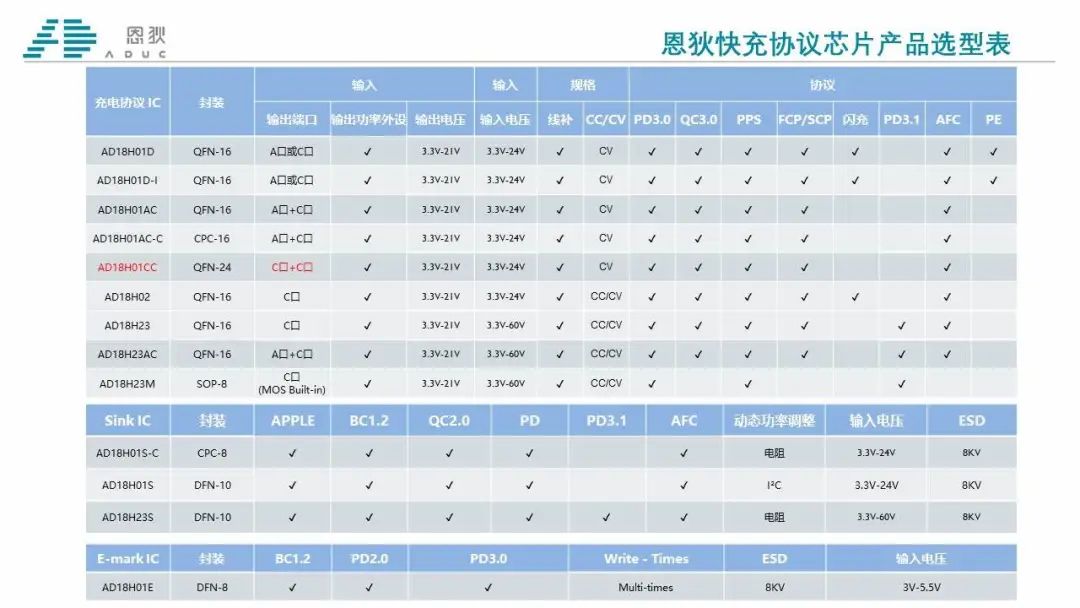

西安恩狄集成电路有限公司作为一家提供设计、生产、测试、交付等全生命周期服务的创新型高新技术企业，专注于锂电池充电、锂电池电量管理芯片和通用 MCU 产品，恩狄目前已推出了十余款快充芯片，实现对充电协议芯片、Sink 芯片、E-mark 芯片的全覆盖。

在充电协议芯片领域，恩狄推出的产品为单C口、1A1C口、双C口输出提供了多样化的选择；在 Sink ，E-mark 芯片应用领域，恩狄也有相应的产品推出。后续会聚焦于UFCS、PD3.1 等充电标准，请大家拭目以待!

充电头网总结

虽然恩狄做为快充领域的后起之秀，但是产品和开发团队来自于行业资深人士。能够充分掌握行业的动态和客户所需。基于数模混合与处理器架构，能够机动快速的响应客户的特色需求，捕捉市场前沿及规格迭代的红利，提高客户产品的差异化和产品竟争力。

在客户服务和技术支持方面，专业的软件团队已打造一个具模组化、可插件的平台，同时兼顾协议的兼容性和稳定性。可根据客户的要求，提供定制化、差异化的产品。非常适合客户选型做为平台，高效展开系列化产品。

产品内外双修，在外围预留足够的弹性，让客户在备货上非常便捷，可灵活支配到多种项目机型，有效改善客户备货及库存管理，降低物料呆滞风险。尤其在当前市场行情趋于保守，客户需求不稳定的情势下，很多背靠背的急单，恩狄方案是值的推荐的。
