拆解报告：EOE POWER烁米33.6W LED驱动电源
来源:充电头网发布时间:2022-09-121054浏览
询问 AI前言
电源的输出电流支持跳线开关调节，并具备调光信号输入，12V辅助电源输出，满足智能遥控场景应用，使用灵活，配置简单。下面就对这款LED驱动电源进行拆解，看看内部的设计和用料如何。

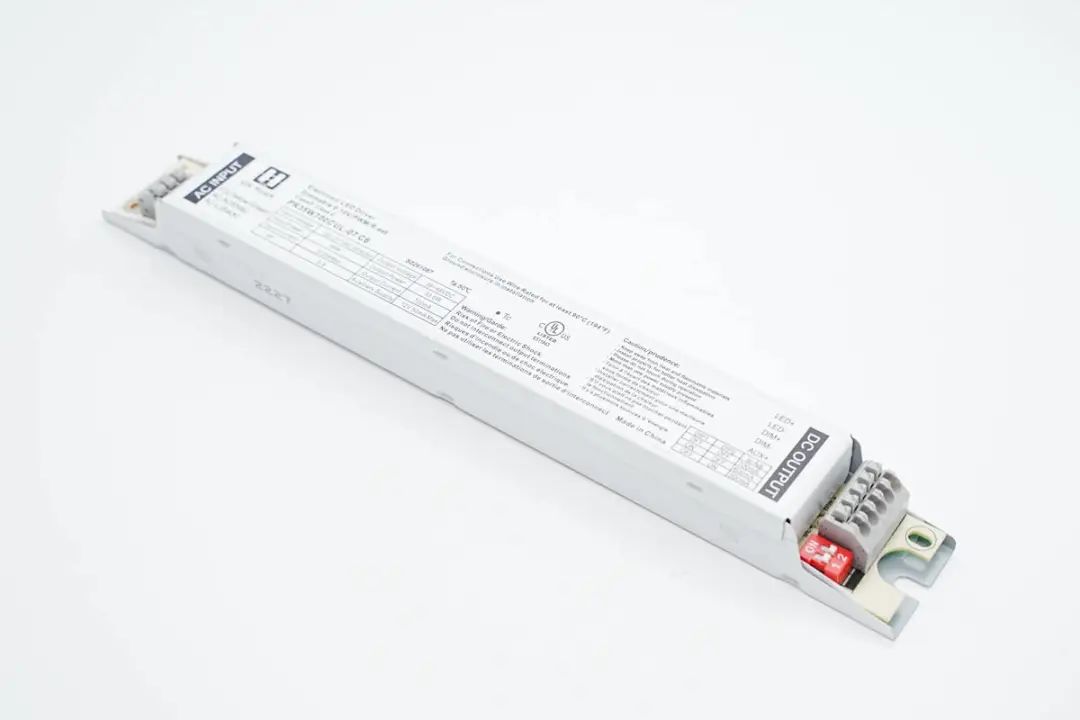

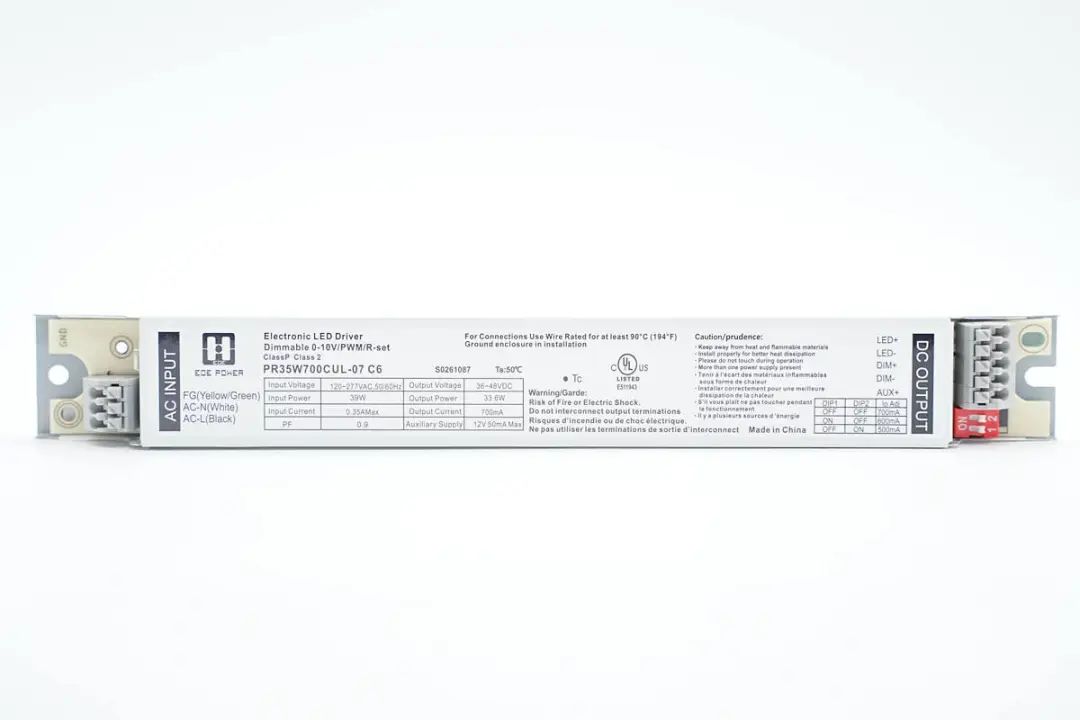

这款LED电源长条造型设计，全身套有金属外壳，不过实际上做了绝缘处理。
电源支持120-277V~50/60Hz 0.35A输入以及36-48V0.7A输出，最大功率33.6W，通过了UL认证，制造商为苏州烁米电子科技有限公司。

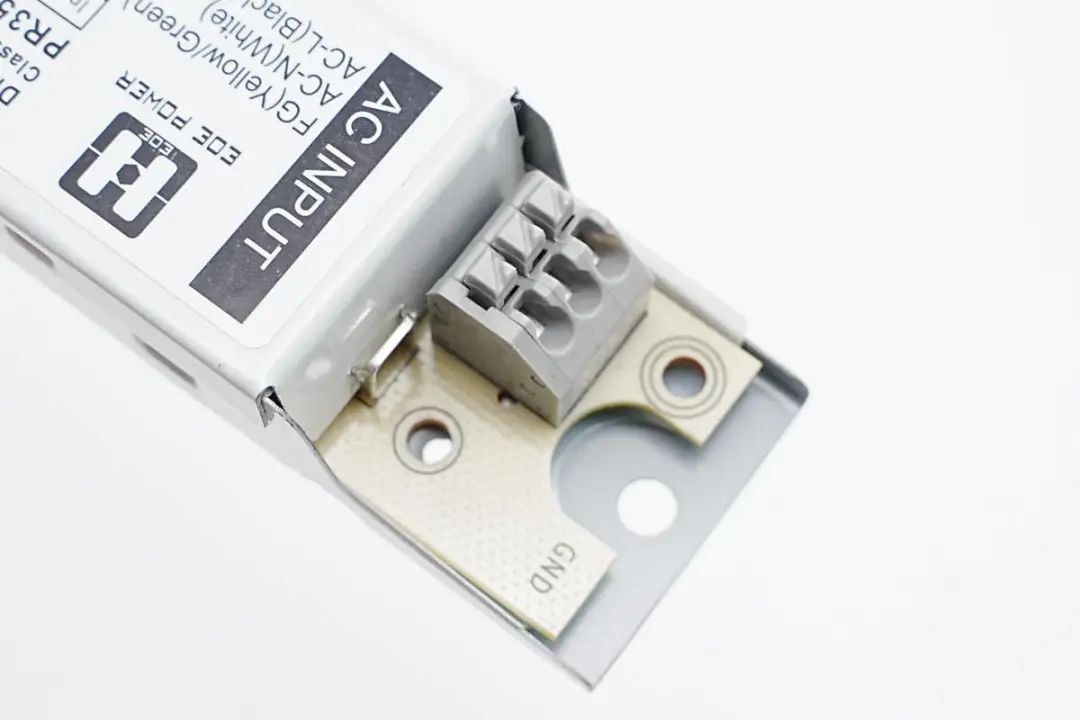

输入端接线柱特写，有三个接线槽，分别为火线，零线和接地线，PCB上焊接夹片接触外壳接地。

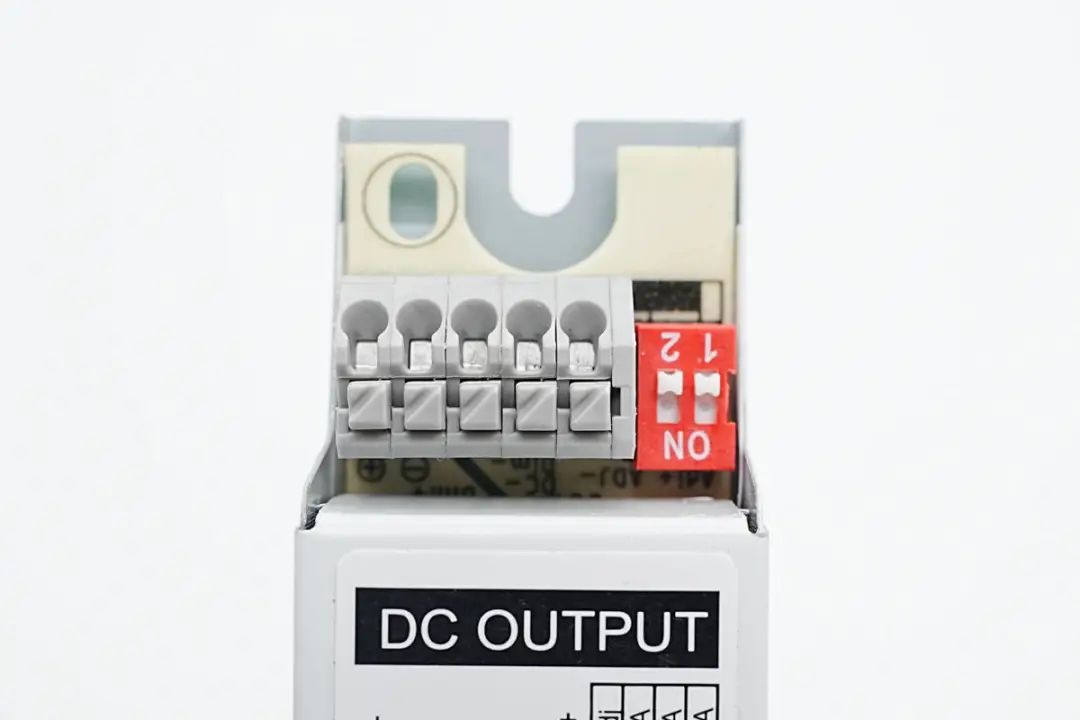

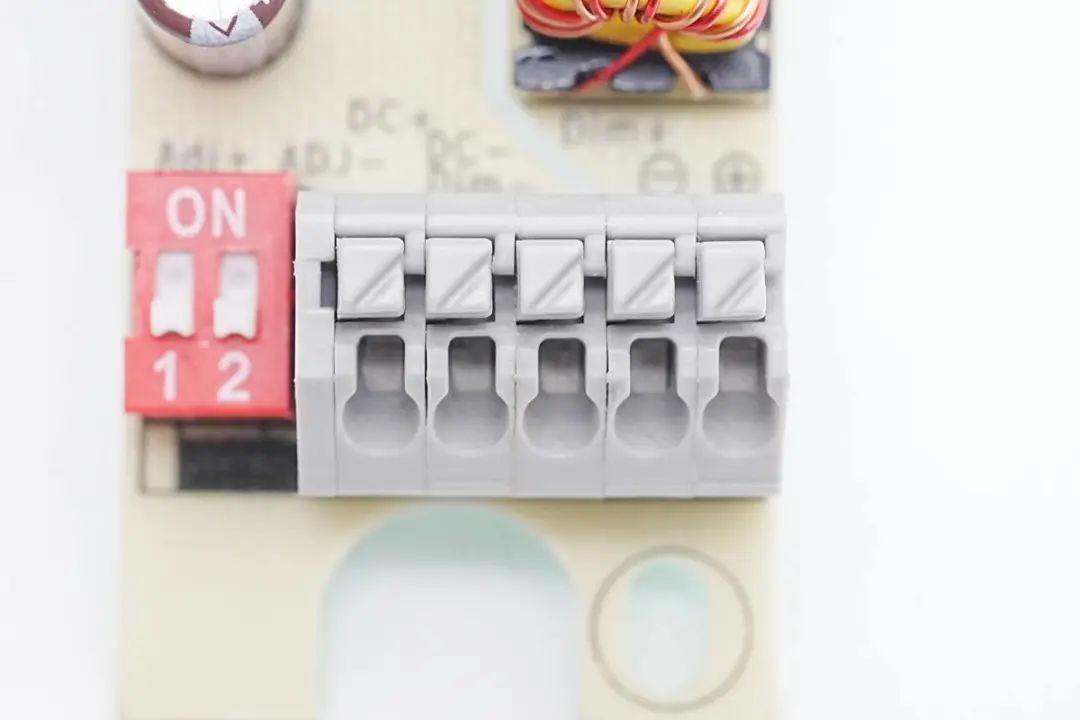

输出端接线柱有五个接线槽，分别对应调光输入和恒流输出。右侧还有红色开关座，设有1和2两个开关键，用于设置输出恒流值。

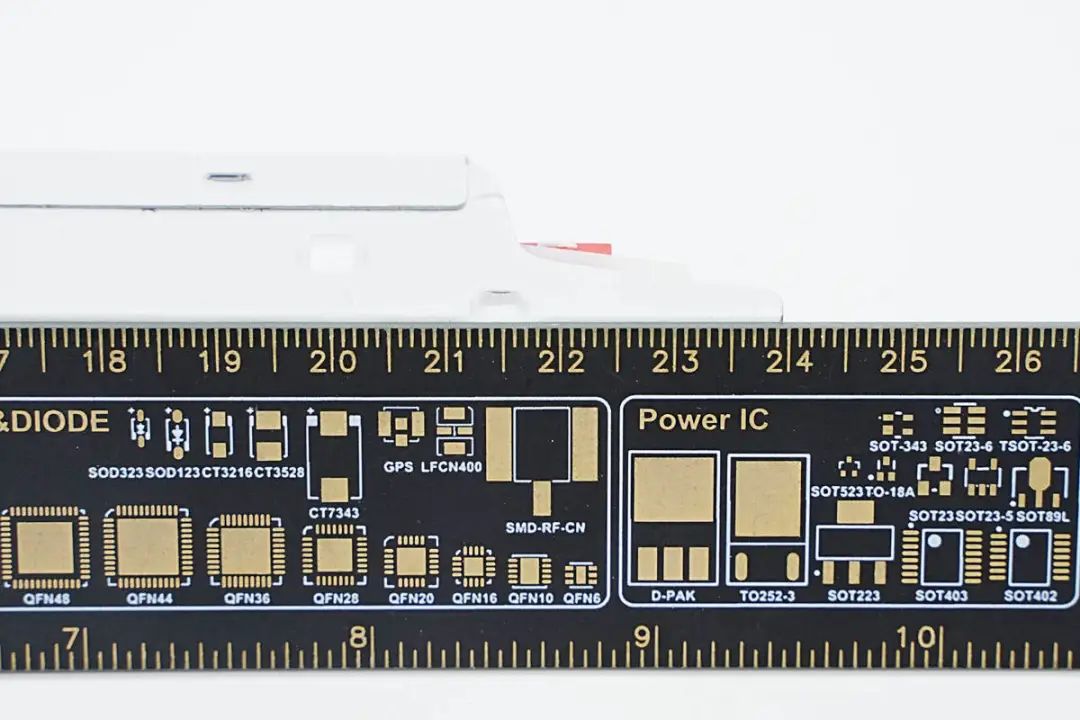

测得LED电源金属壳最大长度为24cm。

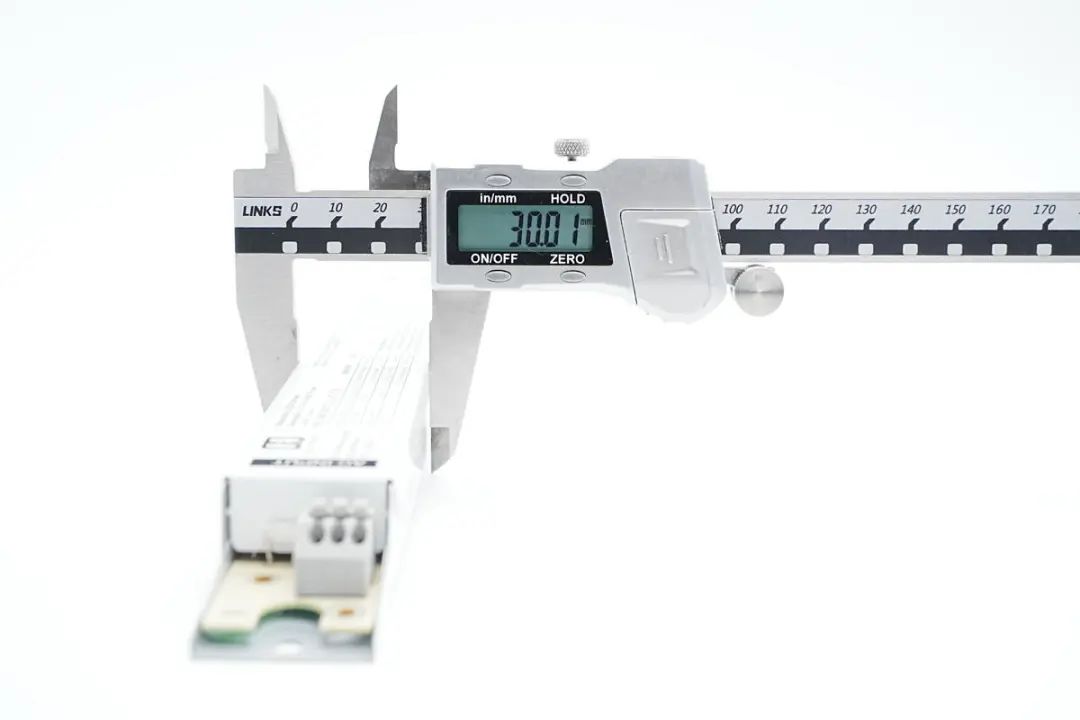

宽度约为30mm。

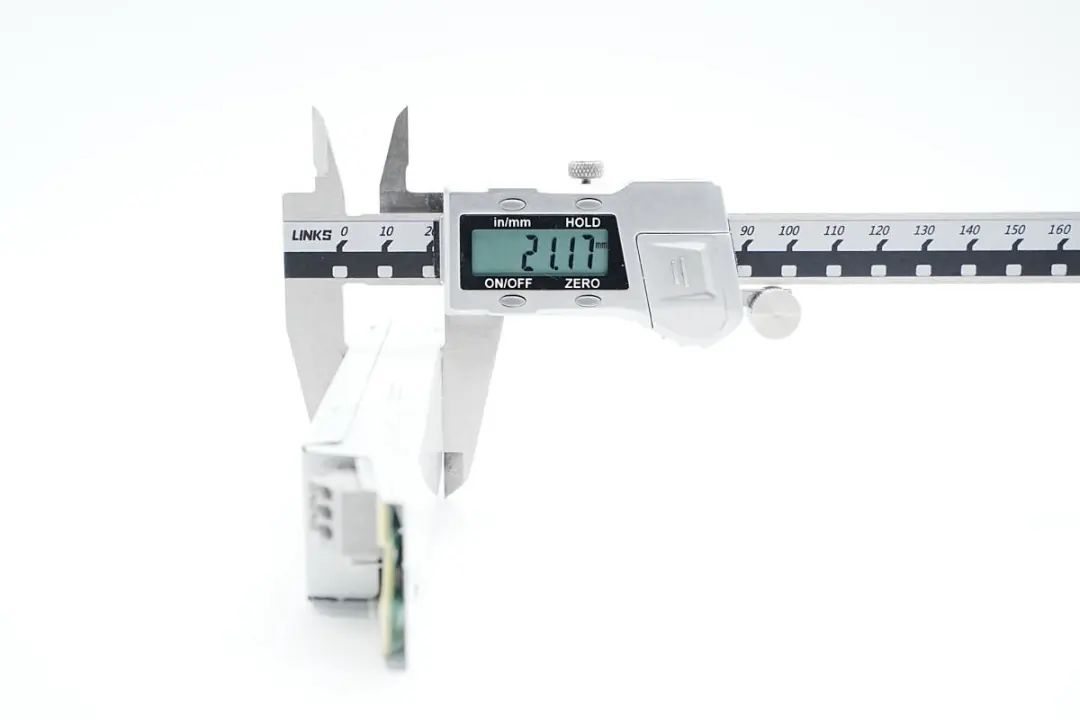

厚度约为21mm。

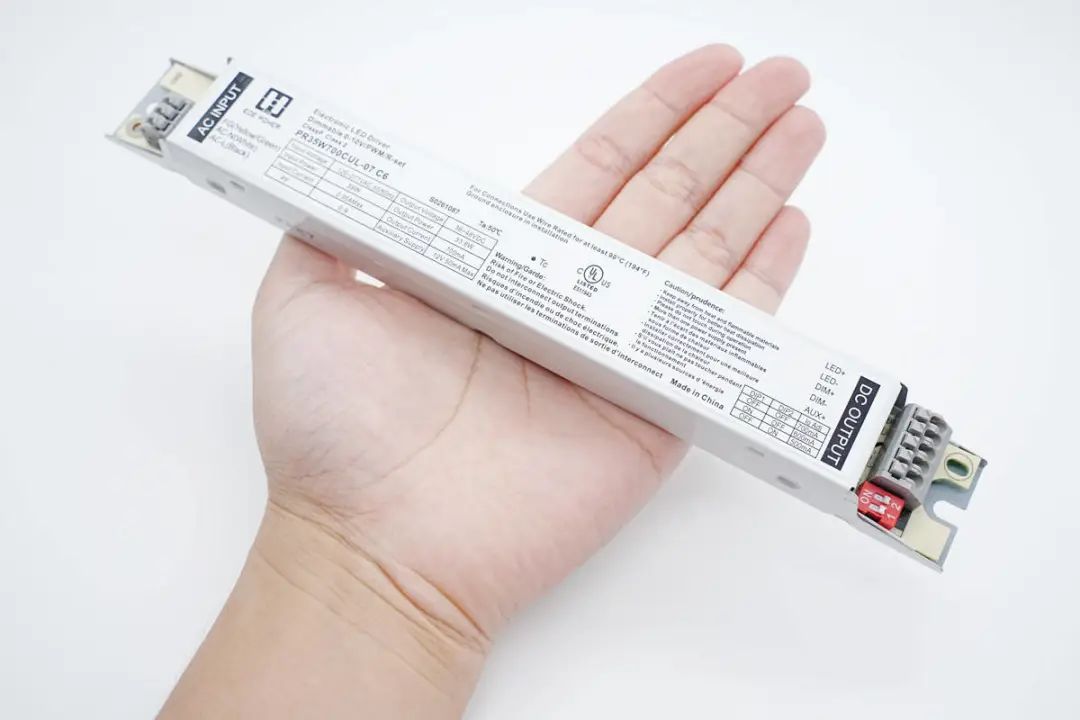

拿在手上的大小直观感受。

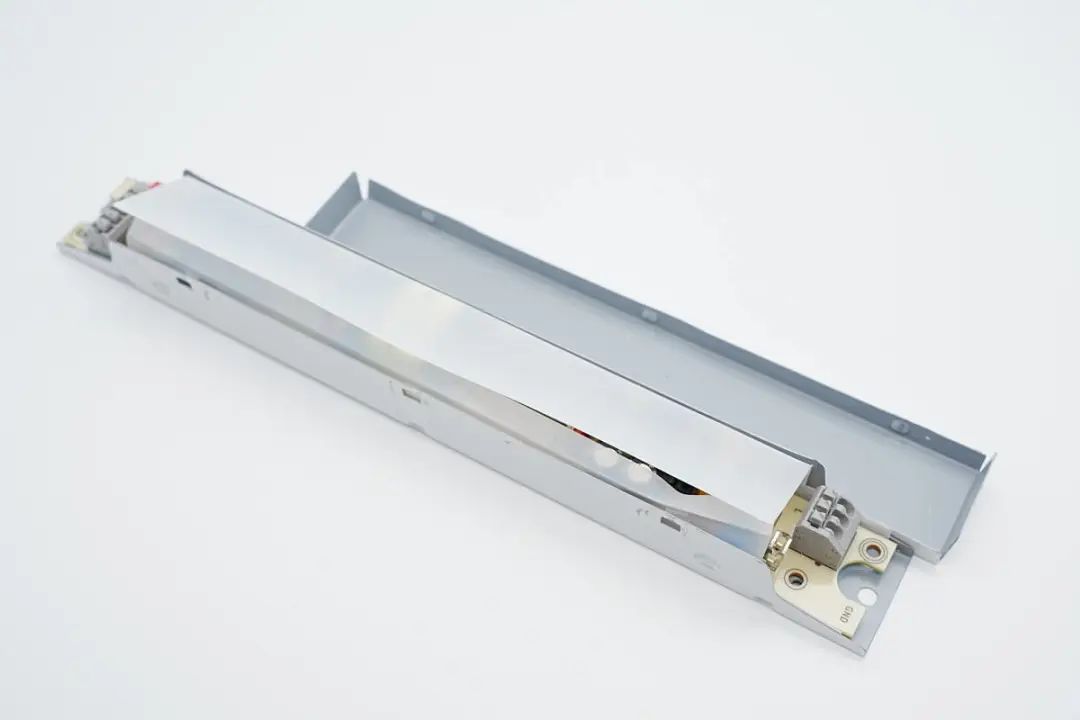

驱动电源金属外壳通过卡扣固定，内部PCBA模块采用麦拉片绝缘固定。

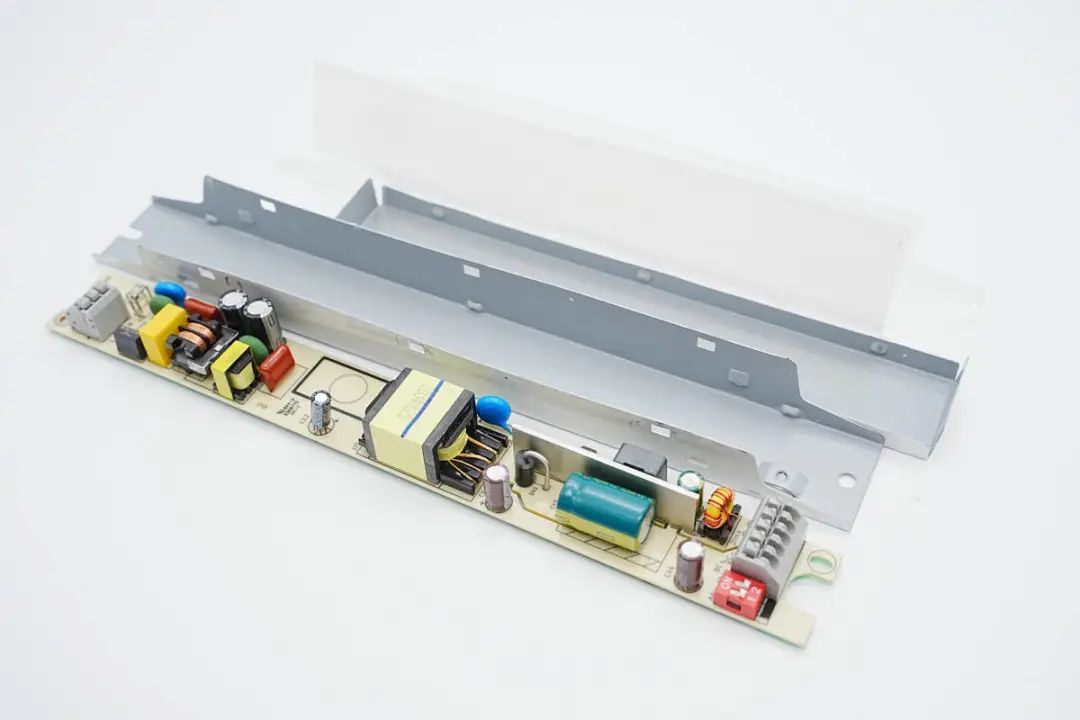

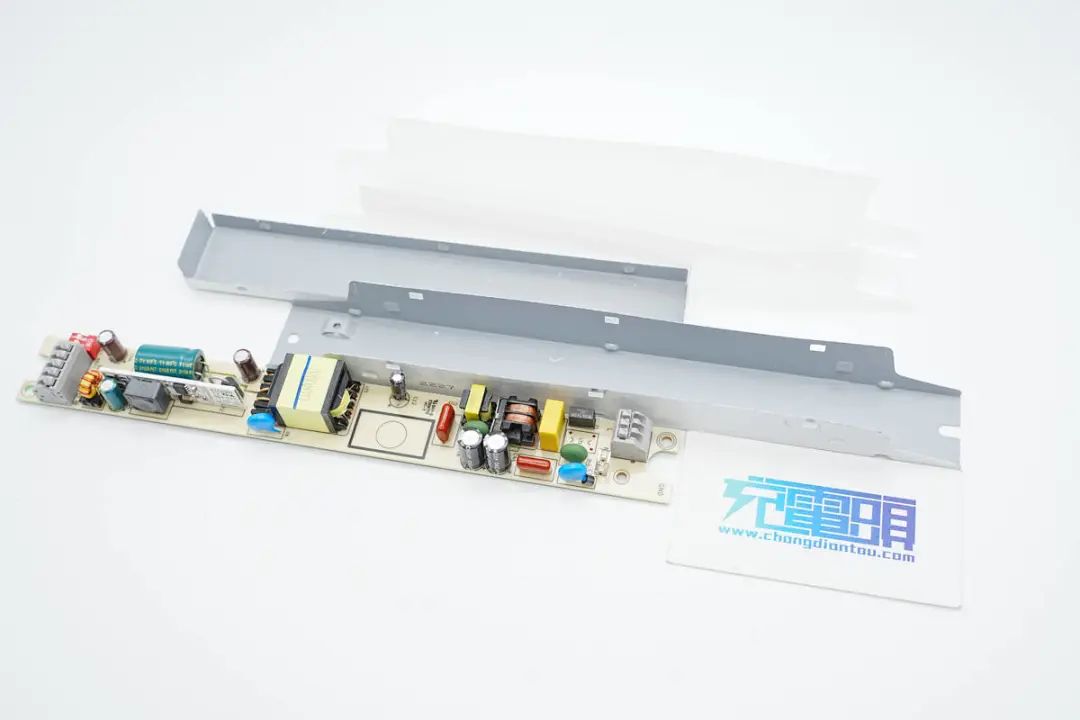

从外壳中取出PCBA模块，电源由PCBA模块，绝缘麦拉片和金属外壳组成。

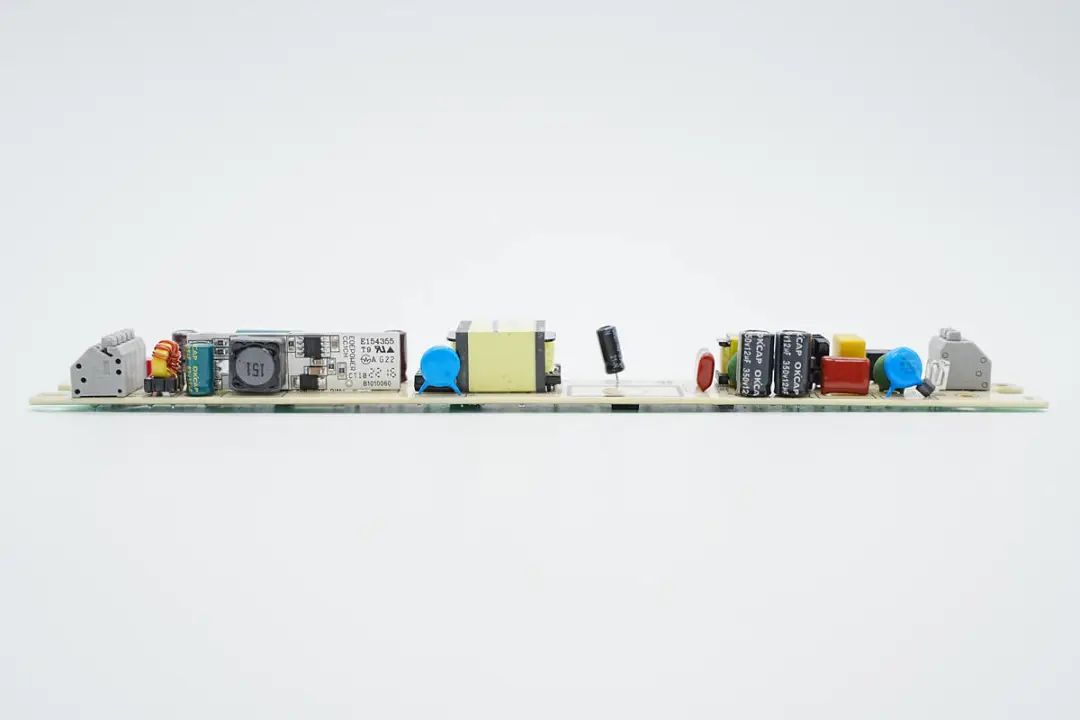

PCBA模块一览，初次级电路非常清晰，左侧为为调光电路，中间为变压器，右侧为输入端滤波整流电路。

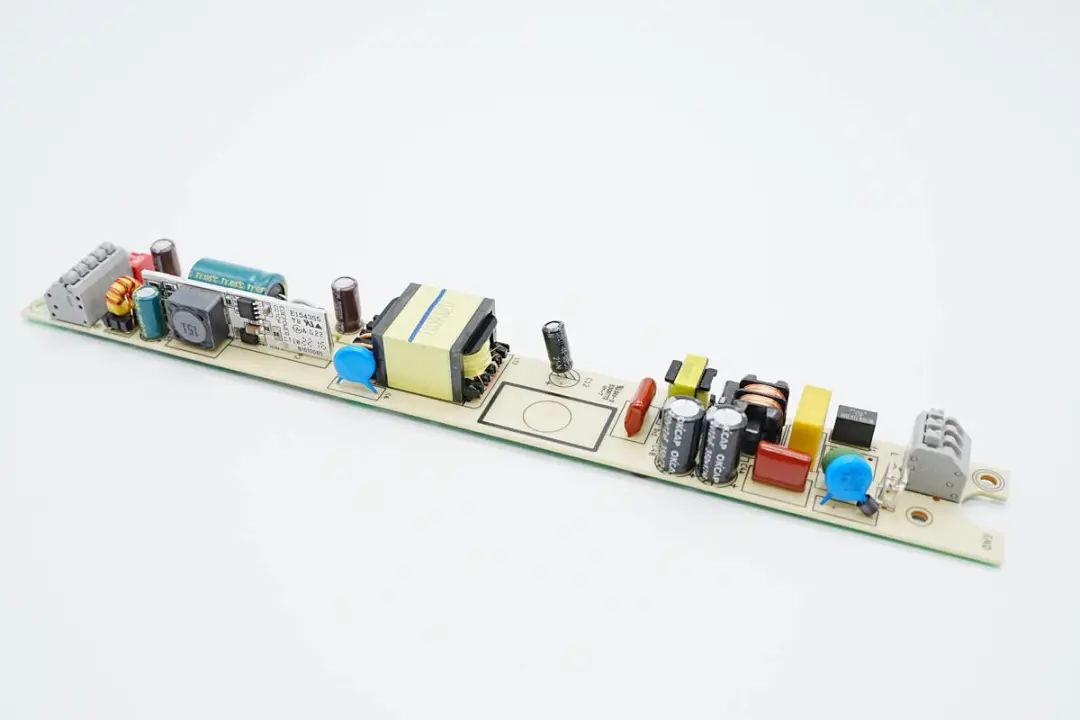

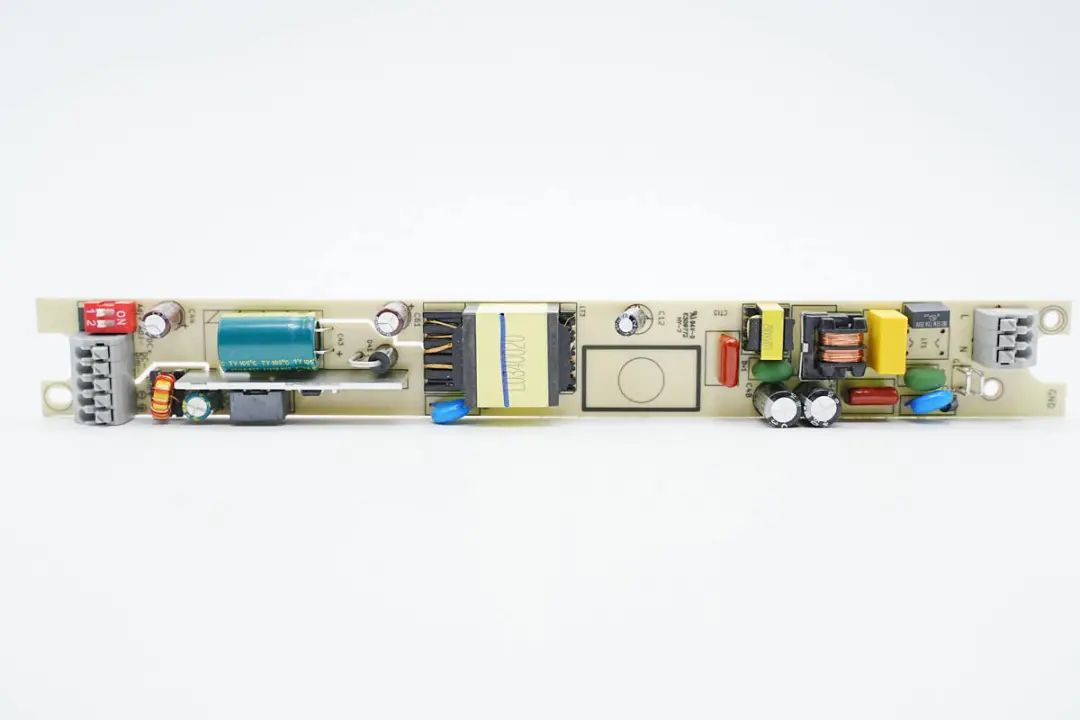

PCBA模块正面一览，从右到左依次是输入滤波和整流电路，PCBA模块中间位置焊接单片机，调光电路焊接在左侧的铝基板上，输出采用电容和电感滤波。元器件布局空旷，能加快热量散发，有效避免积热。

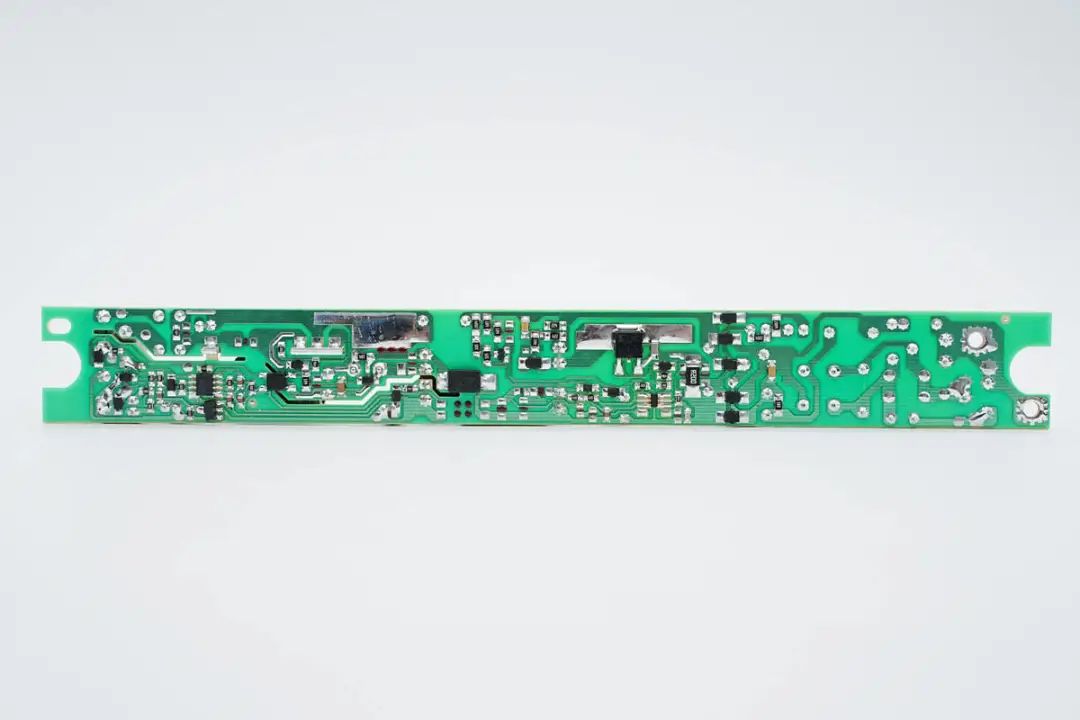

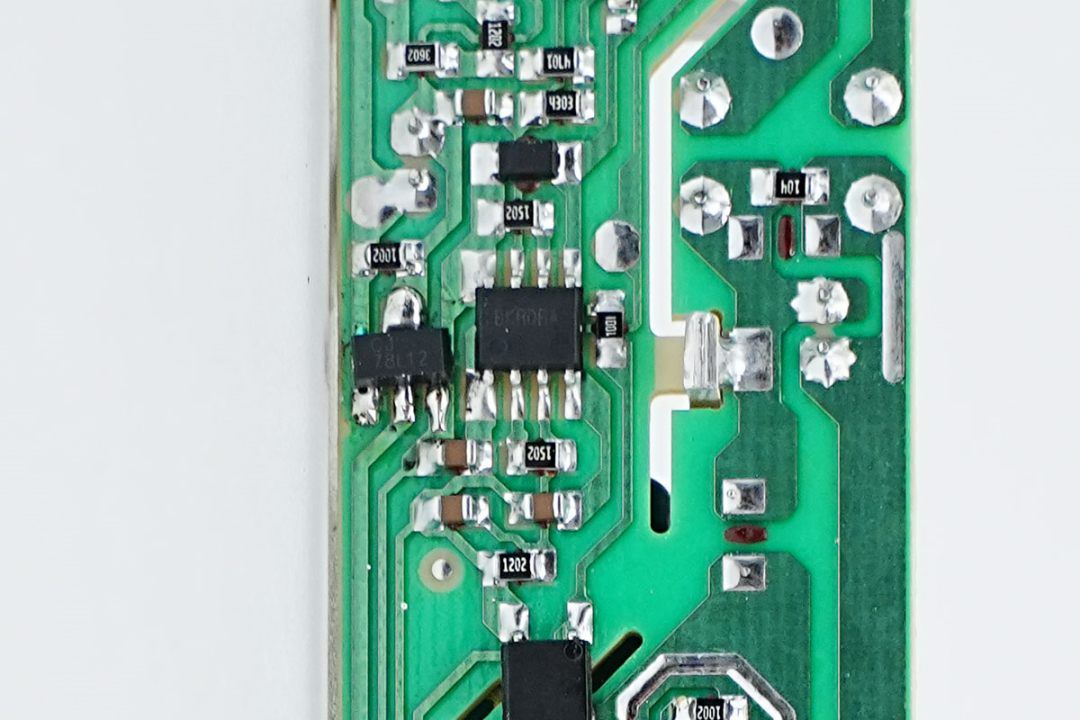

PCBA模块输出端焊接调光芯片，贴片Y电容，初级开关管，初级主控芯片和整流二极管等。通过对这款LED驱动电源的观察发现，这款驱动电源采用高功率因数反激电源，原边反馈固定电压输出，输出经过降压调光电路驱动，支持调光信号输入和拨码设定输出电流。下面我们就从输入端开始了解各个器件的信息。

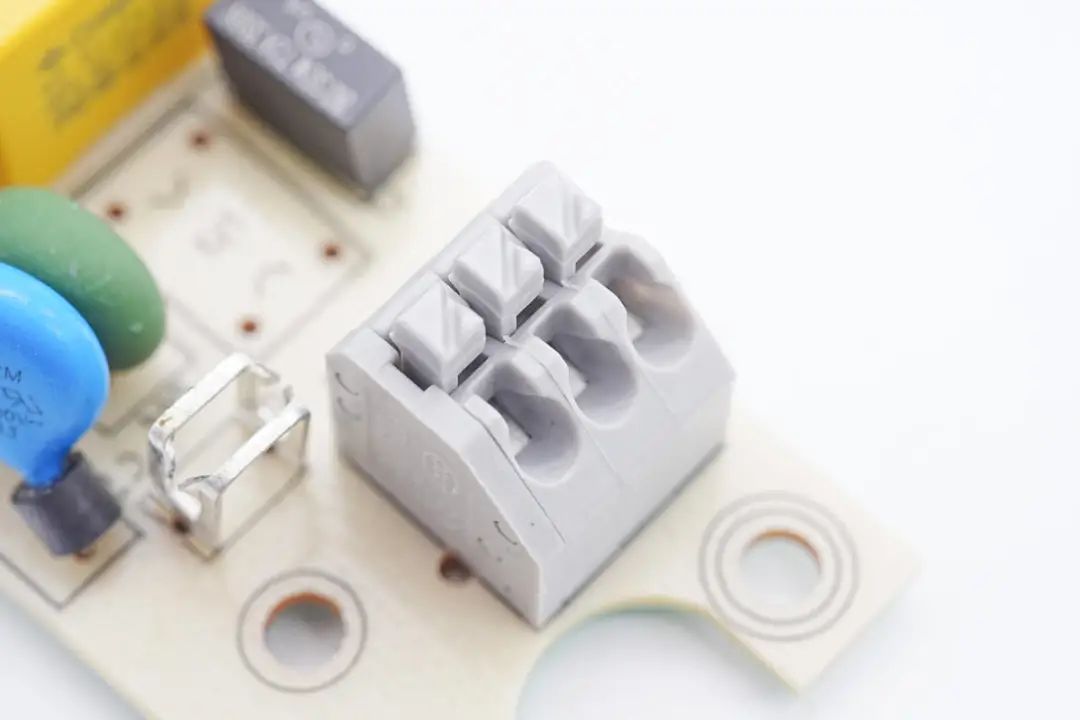

输入端接线端子，为压接结构，使用方便。

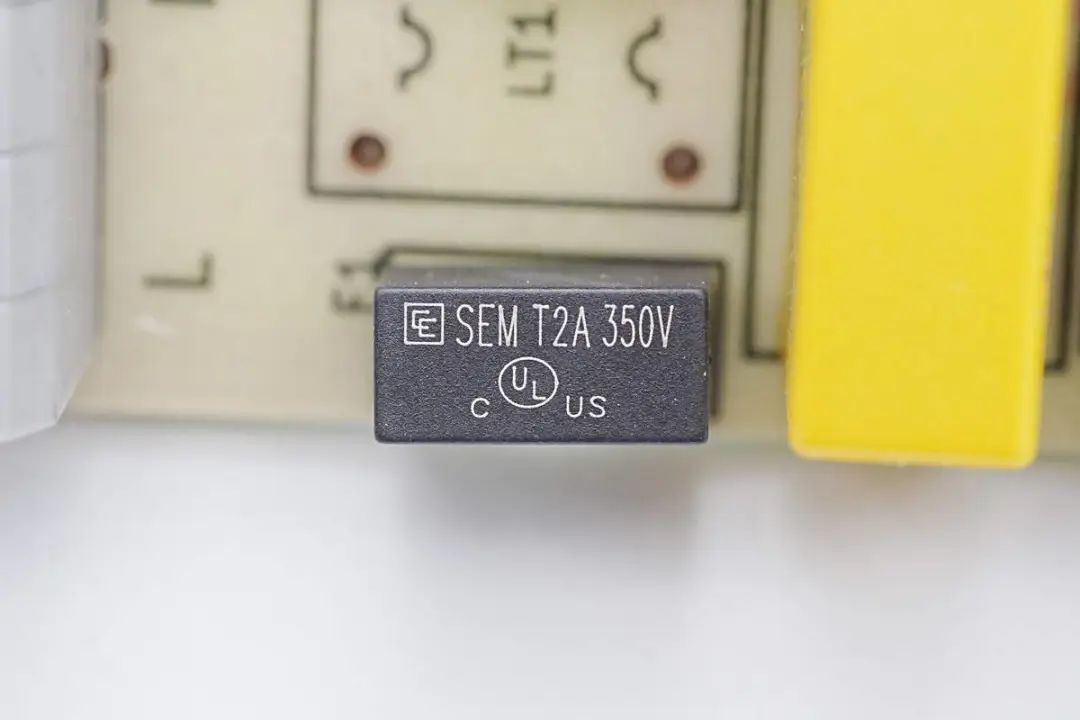

输入端延时保险丝来自诚润，规格为2A 350V。

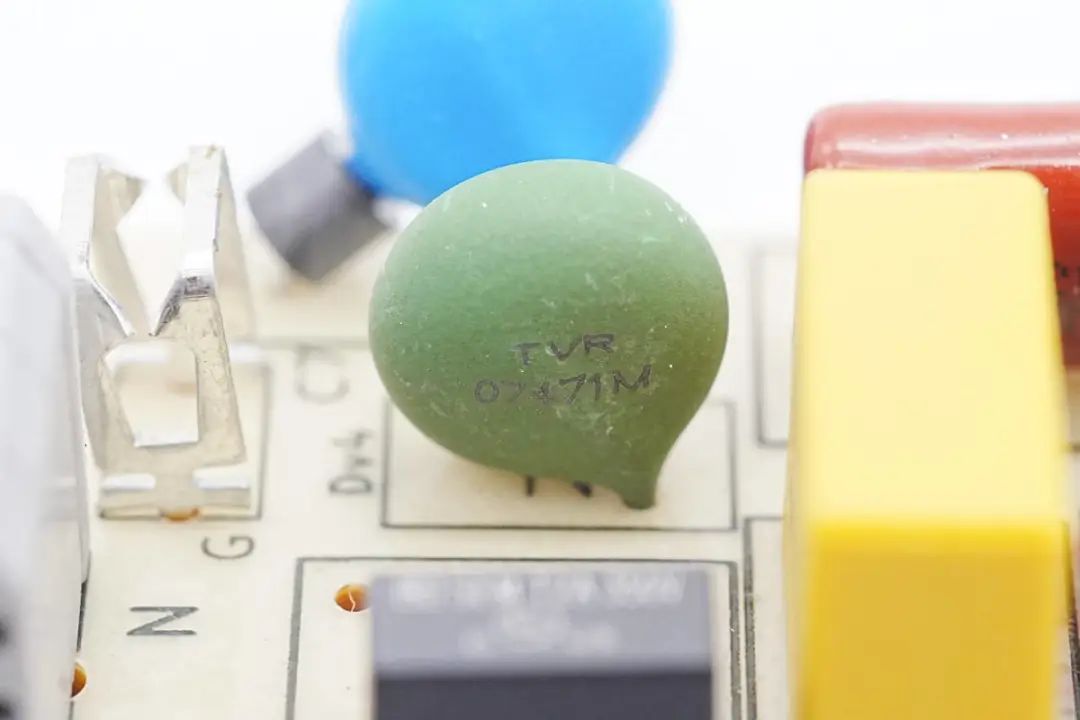

压敏电阻丝印TVR 07471M，用于输入过压保护。

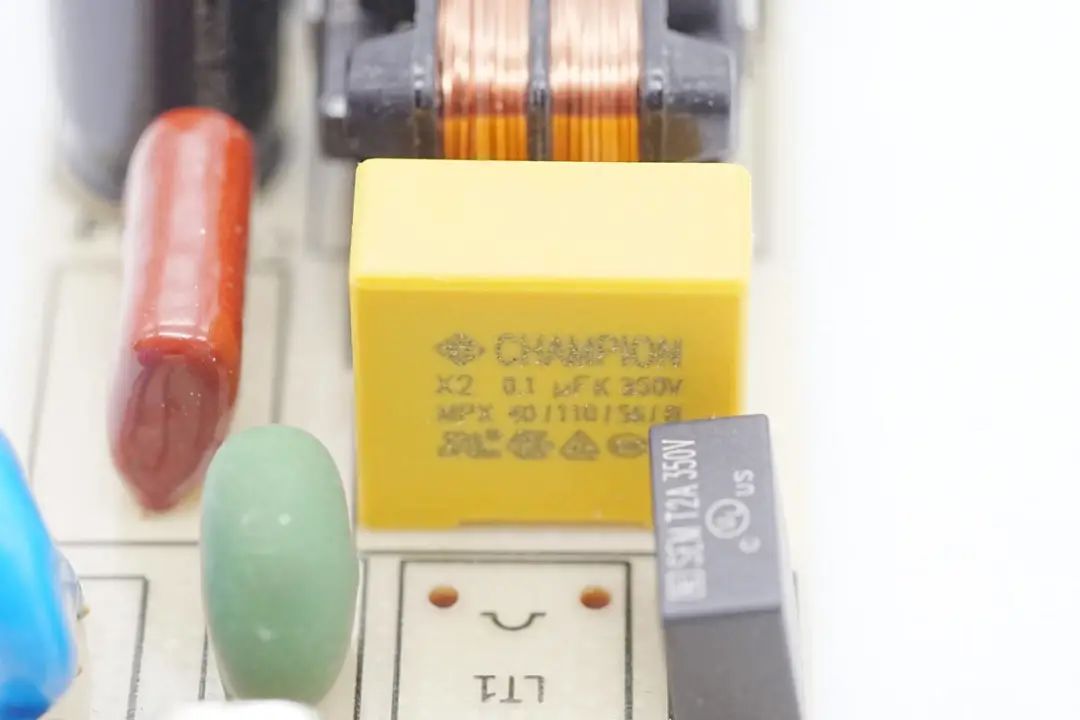

安规X2电容来自CHAMPION全鹏电子，规格为0.1μF。

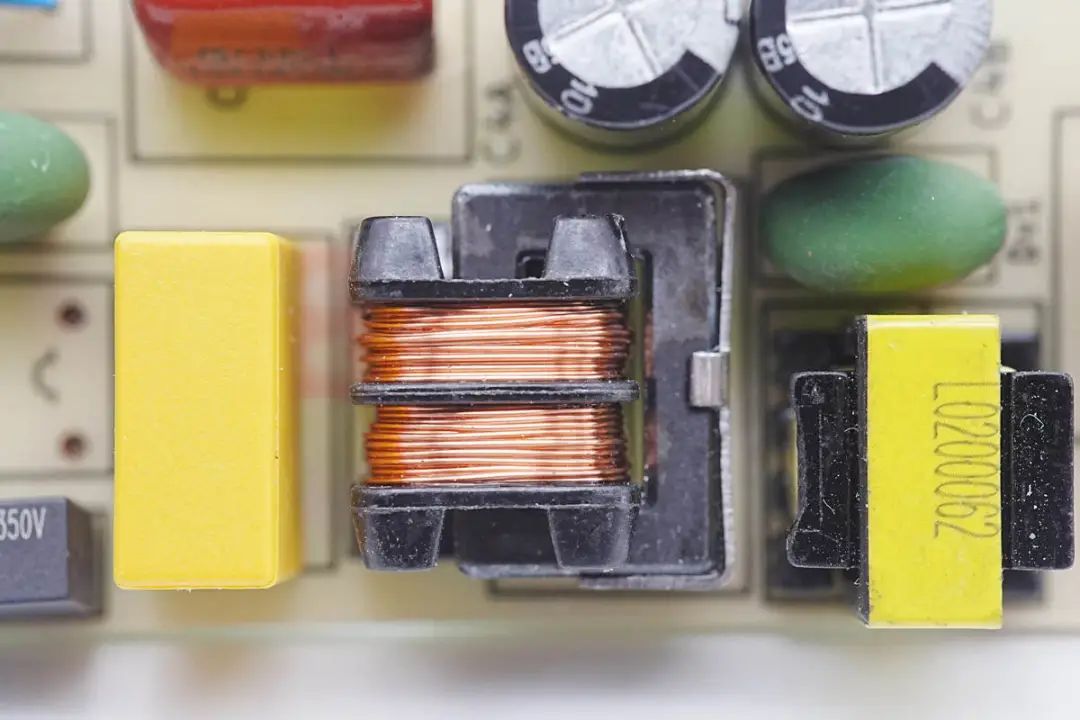

共模电感采用双线绕制。

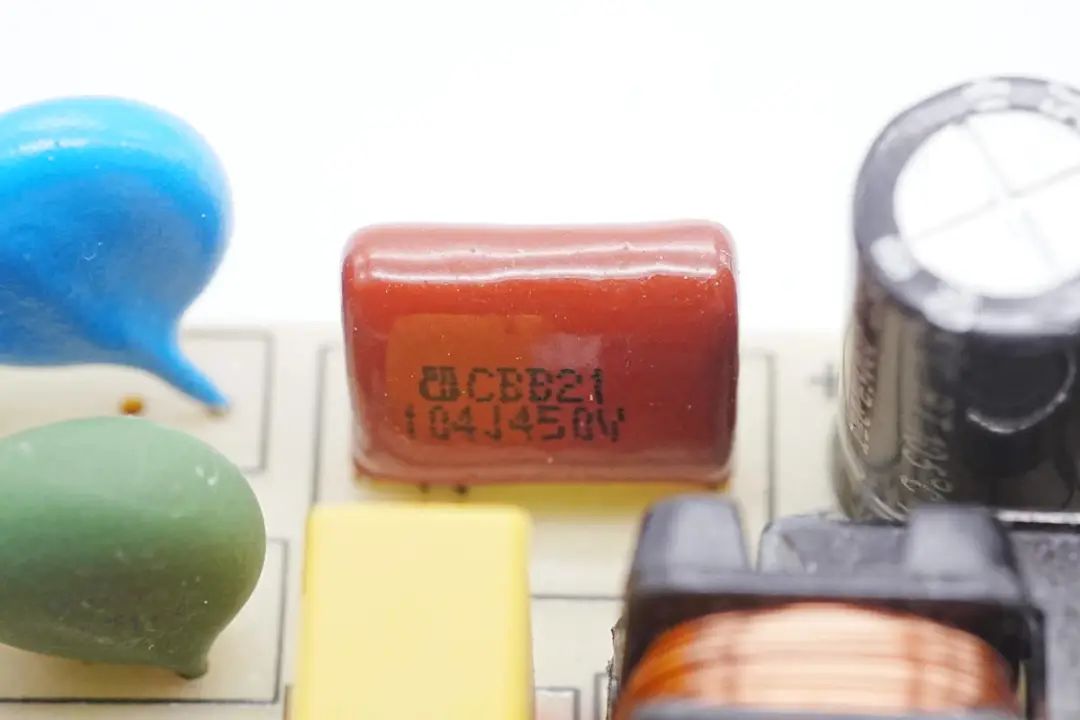

一颗CBB21薄膜电容并接在共模电感后面，规格为0.1μF 450V。

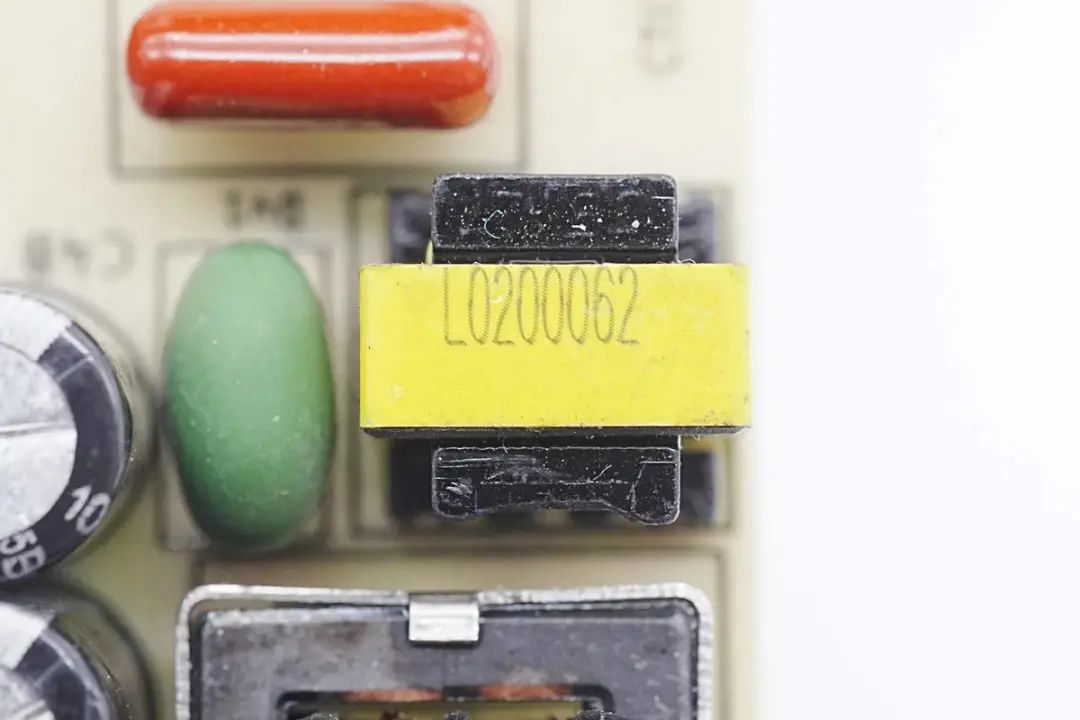

共模电感输出串联一颗电感滤波。
在交流输出上并联一颗压敏电阻，进行过压保护。
其中四颗二极管用于整流，顶部一颗二极管用于为电解电容充电。

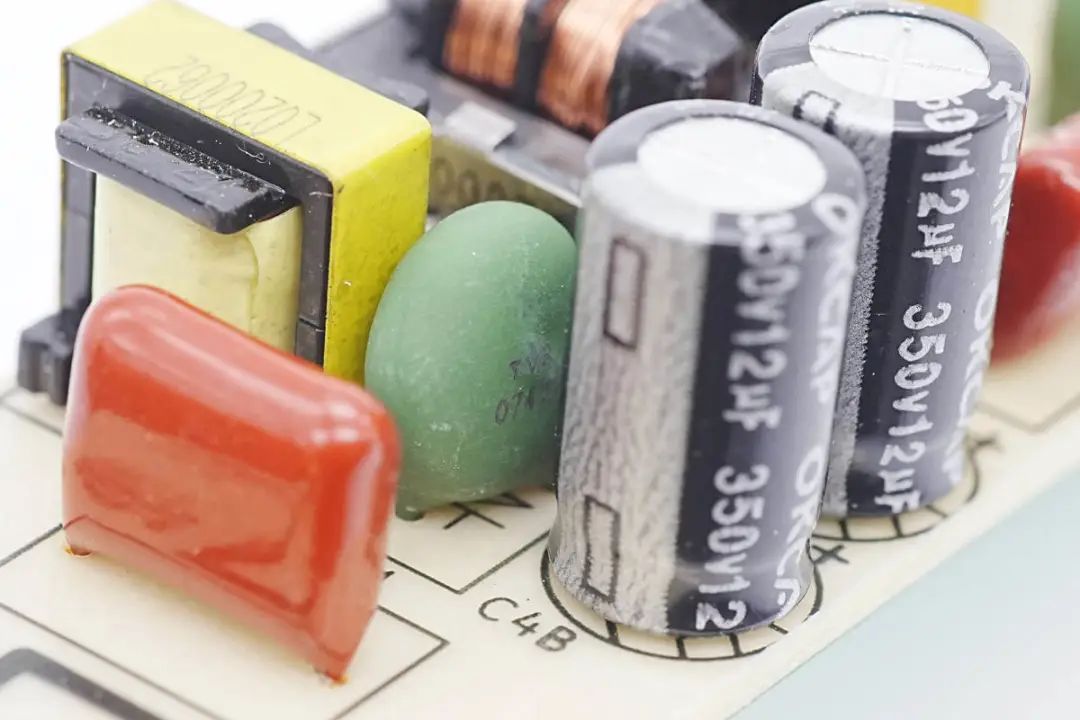

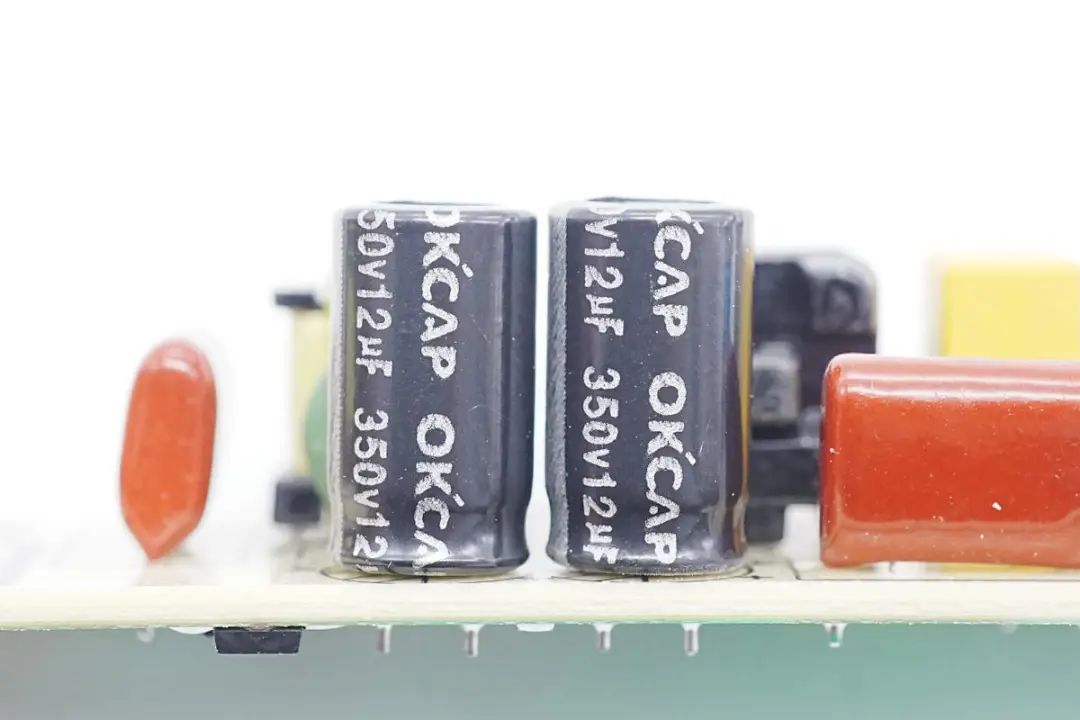

两颗电解电容来自OKCAP奥凯普，规格为350V12μF，两颗串联。

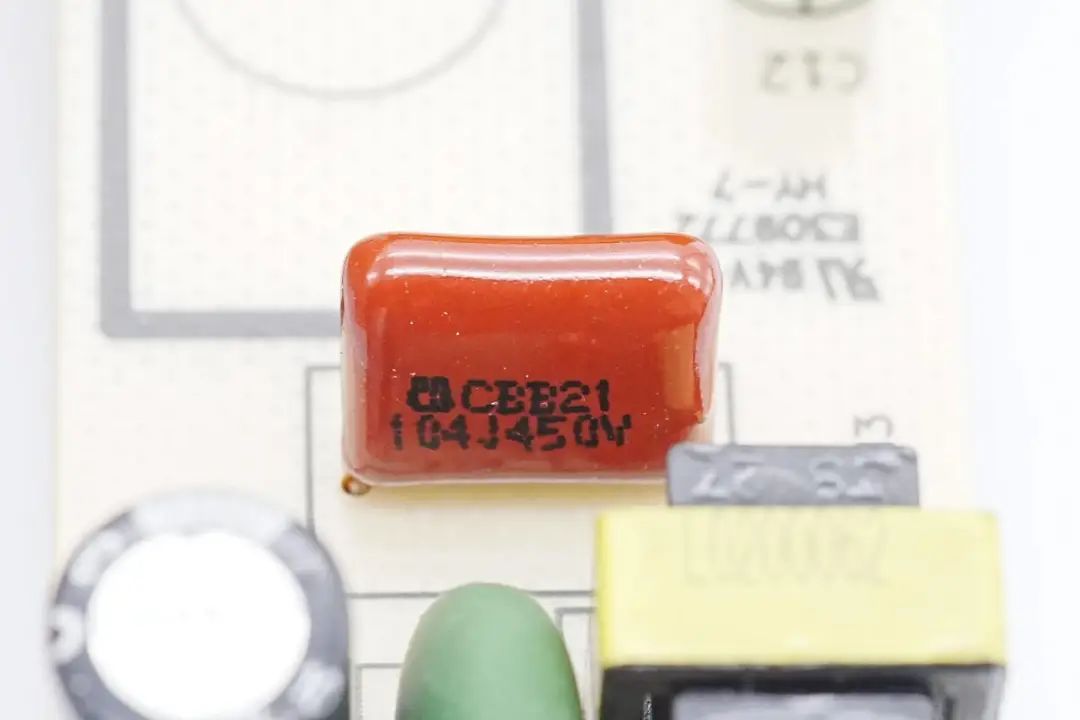

直流输出滤波采用一颗CBB21薄膜电容滤波，规格为0.1μF 450V。

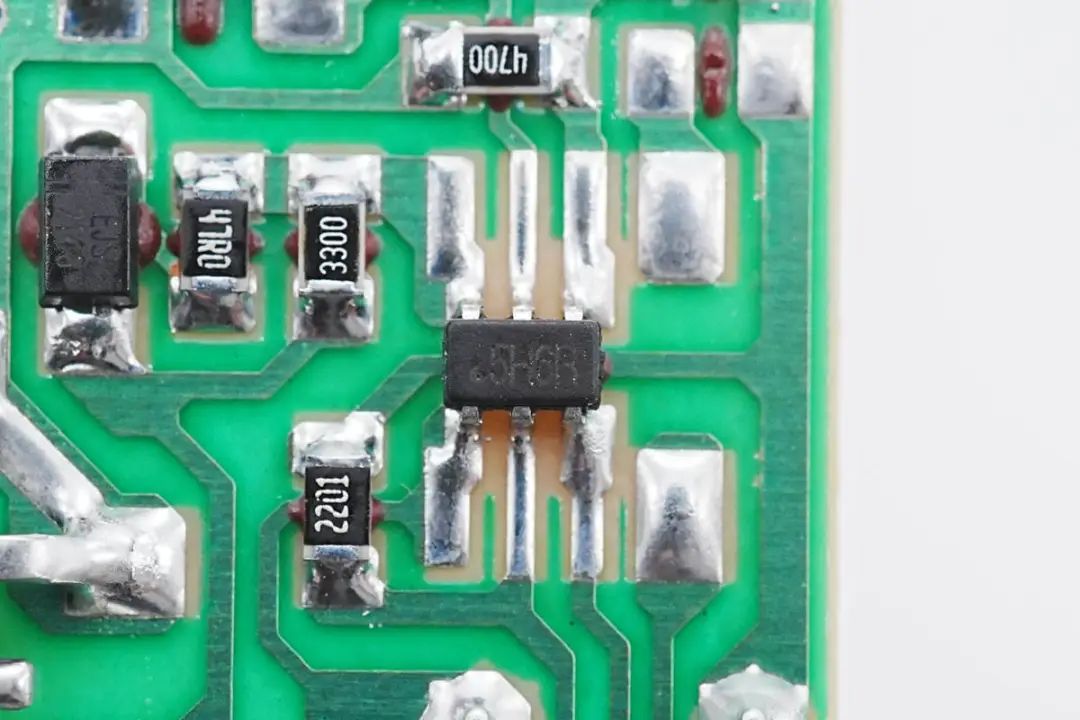

驱动电源初级主控芯片丝印5H6R，采用SOT23封装。

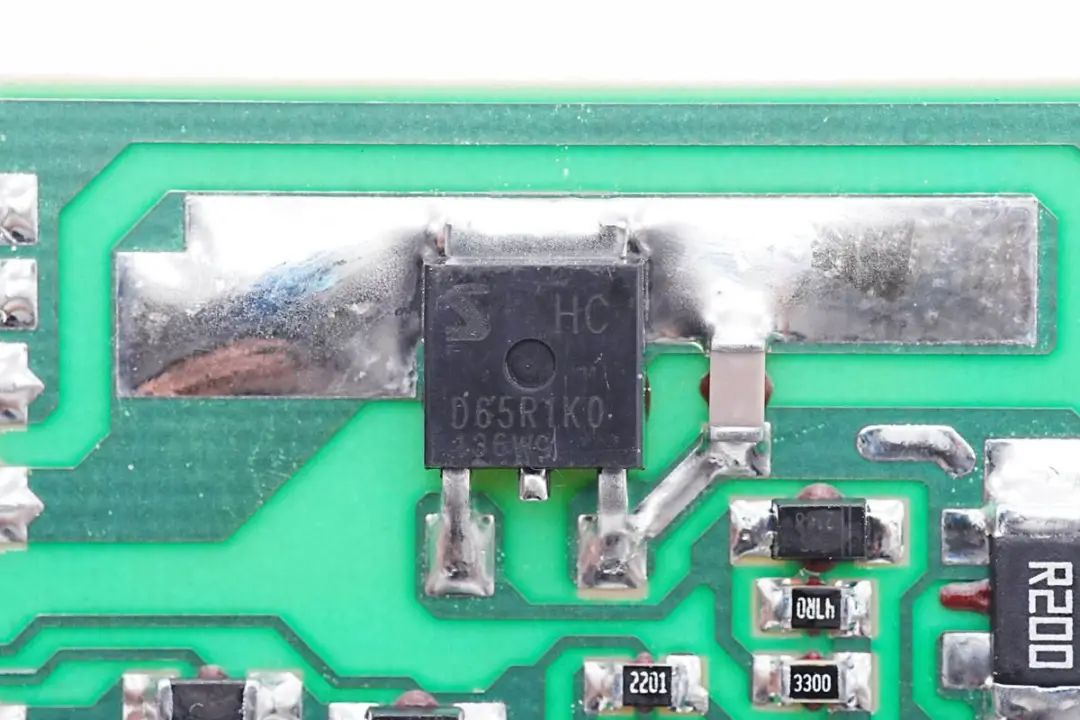

开关管来自SemiHow，型号为HCD65R1K0，是一颗耐压650V的超结NMOS，导阻1Ω，采用D-PAK封装。

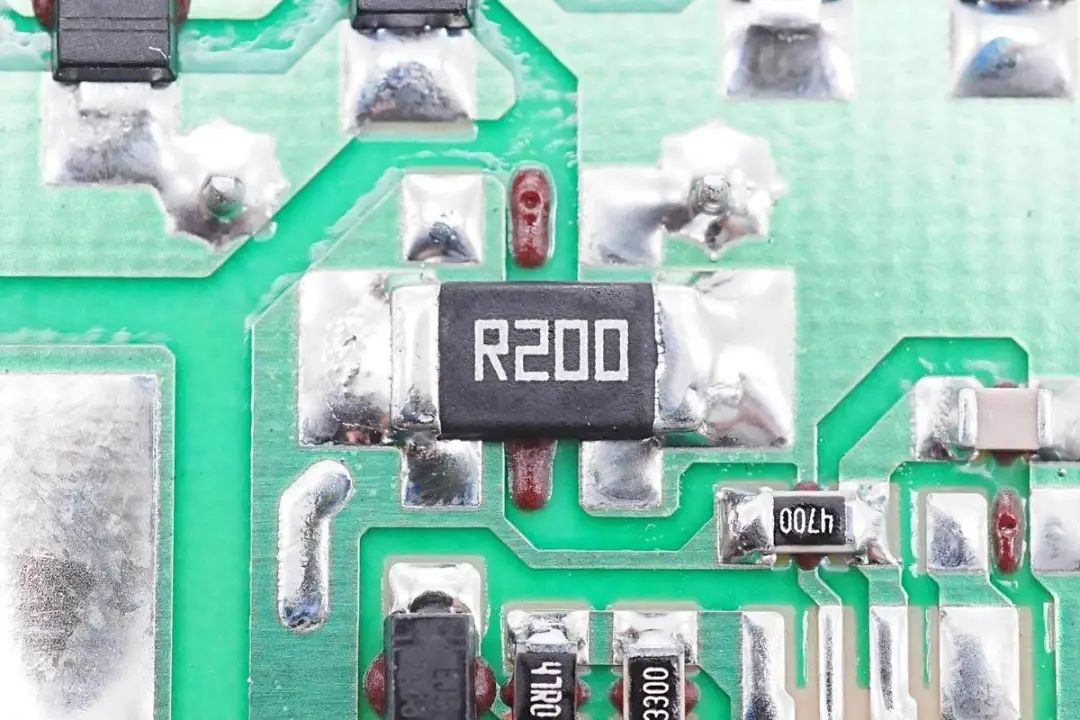

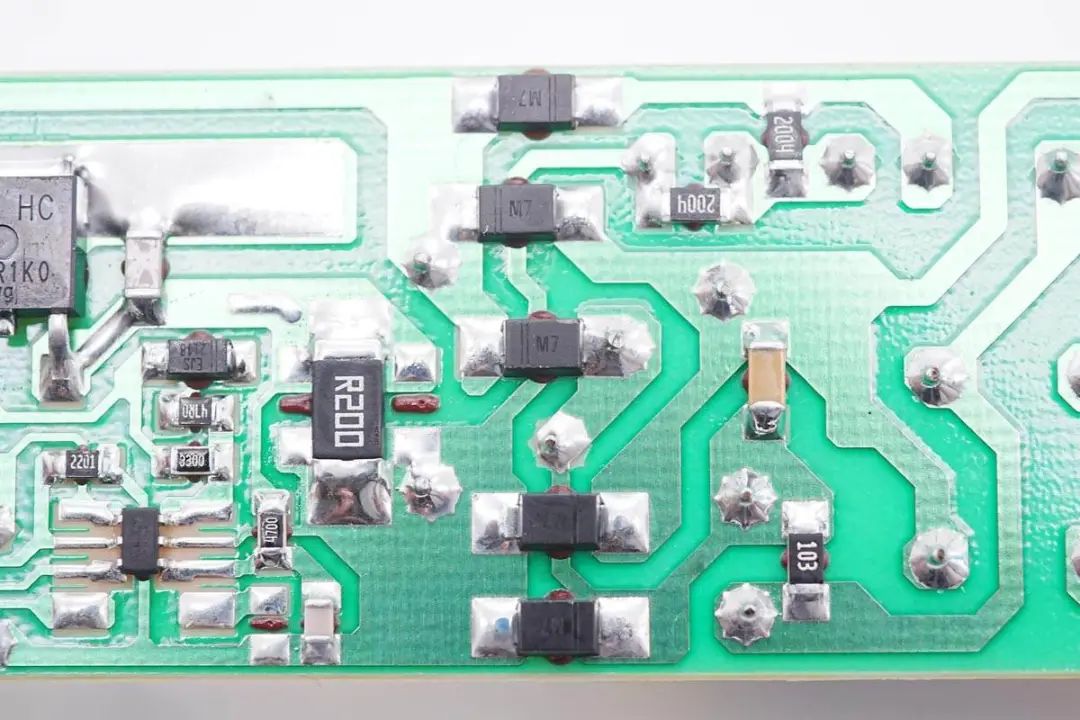

用于检测开关管电流的取样电阻，R200表示阻值为200mΩ，采用2512封装。

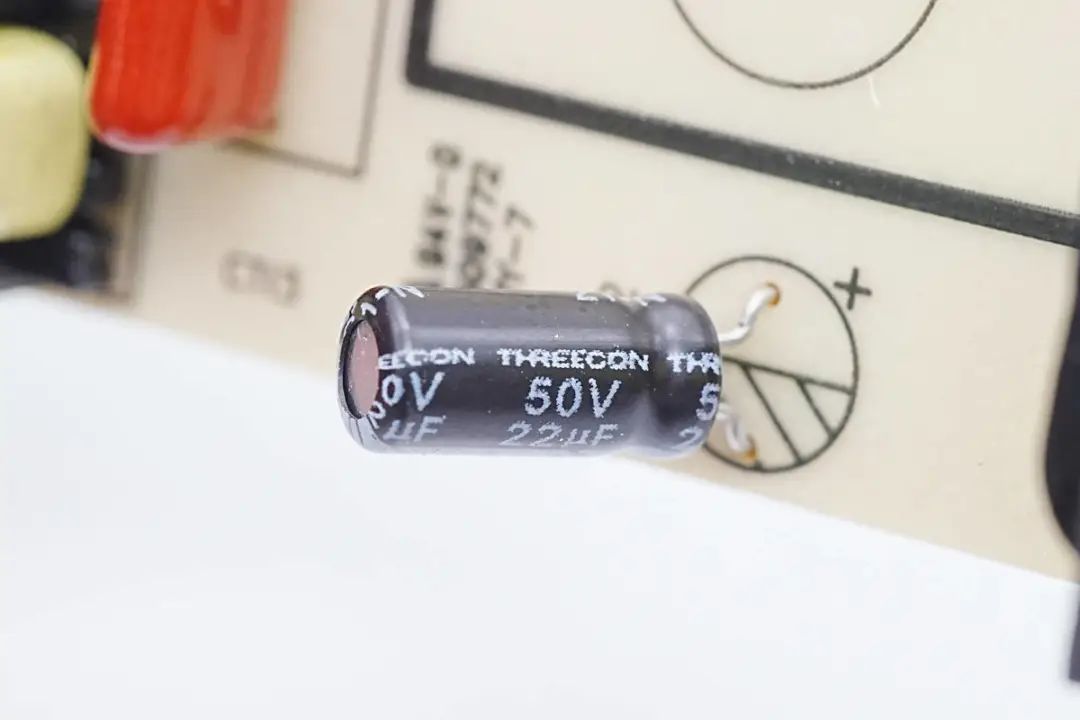

用于为初级主控芯片供电的滤波电容规格为50V 22μF。

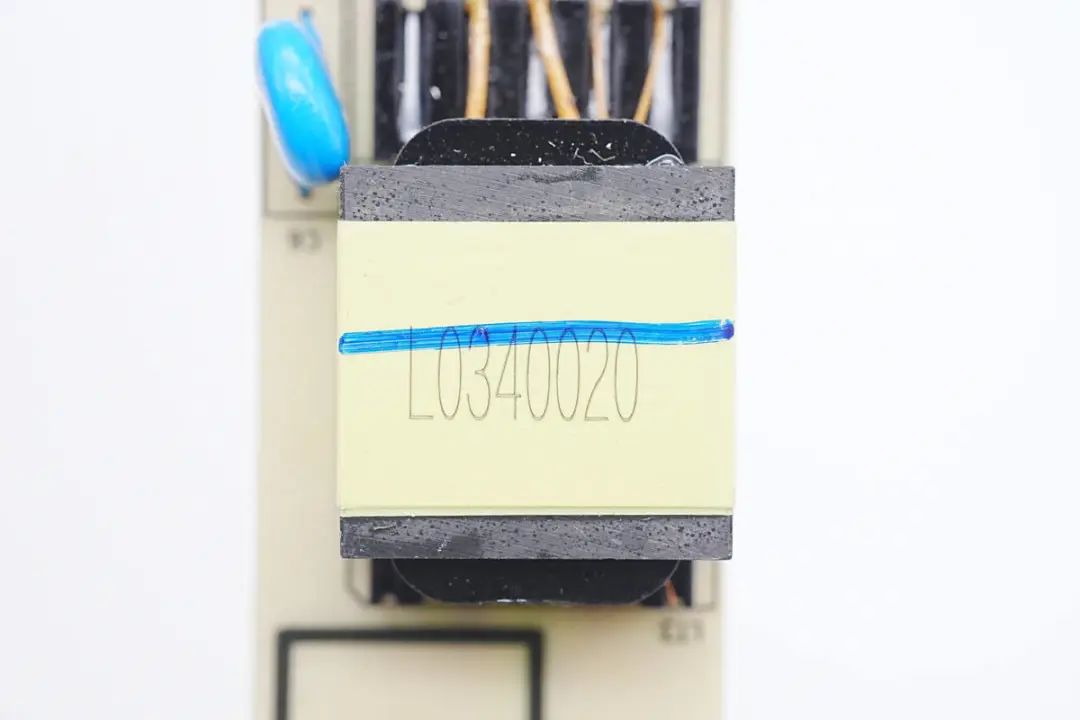

变压器特写，次级采用多层绝缘线绕制。

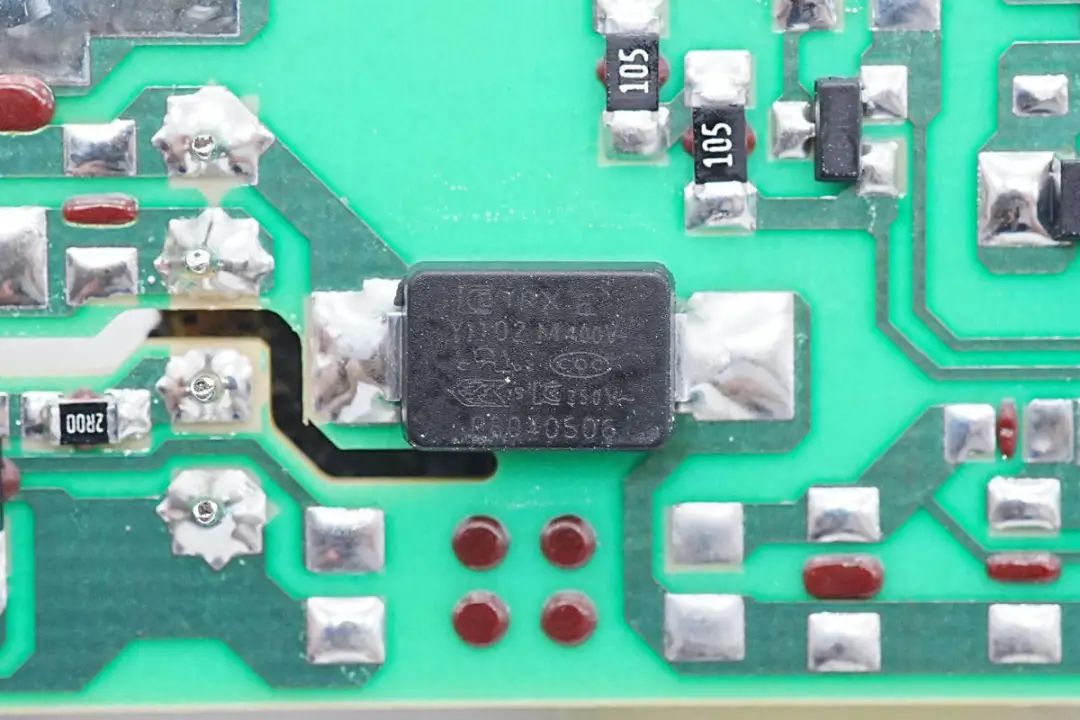

在电路板背面焊接一颗贴片Y电容，来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1102M。特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。
充电头网通过拆解了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

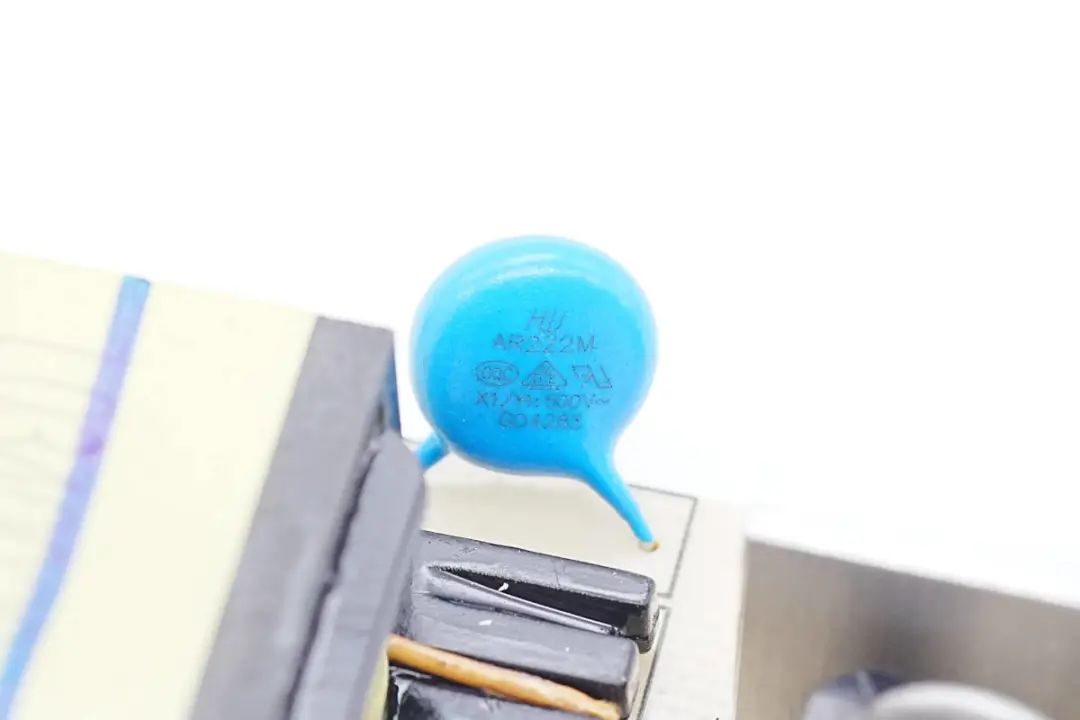

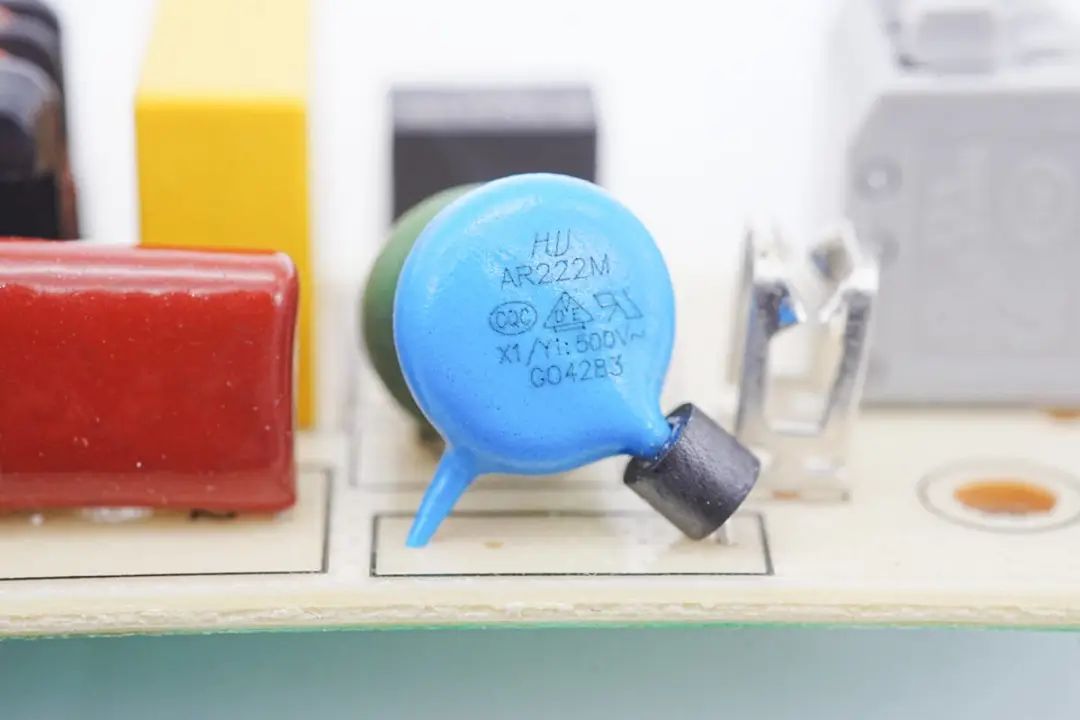

蓝色Y电容特写，引脚套磁环抑制高频干扰。
另一颗蓝色Y电容特写。

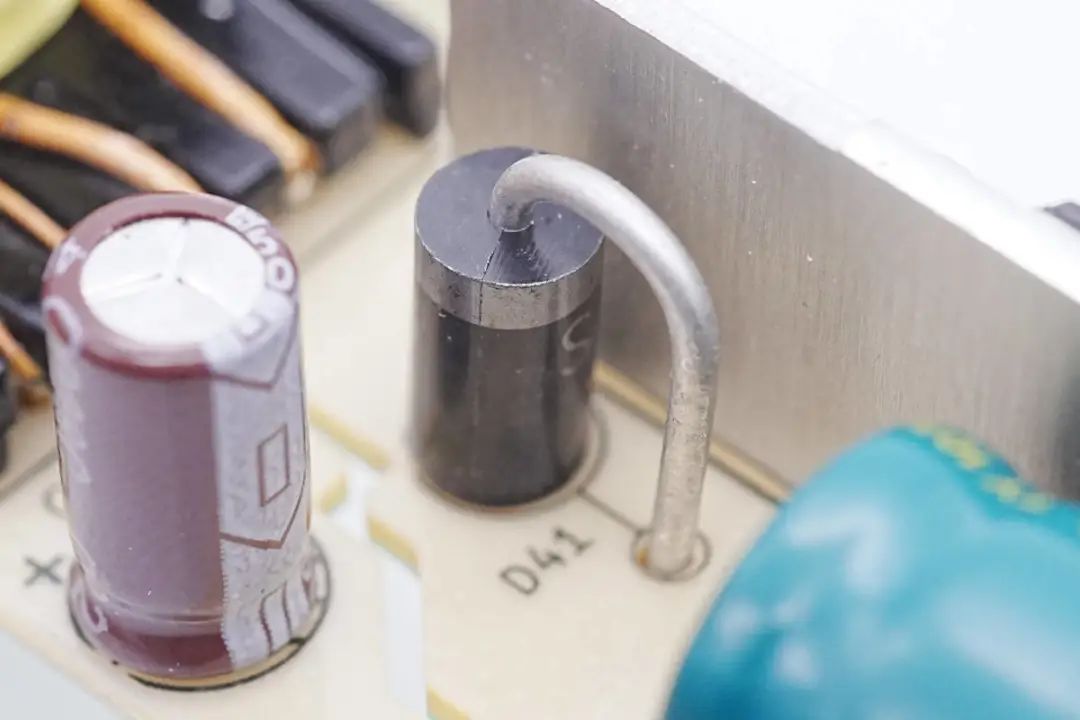

变压器输出采用一颗肖特基二极管整流。

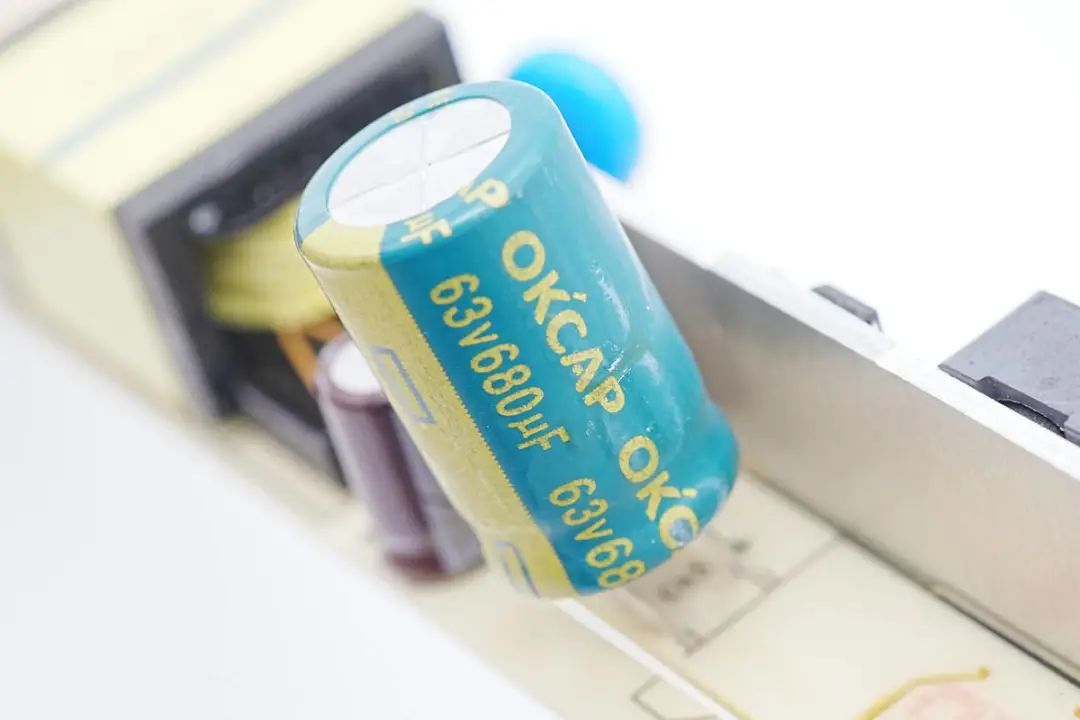

输出滤波电解电容来自OKCAP奥凯普，规格为63V680μF。
在次级侧焊接一块铝基板小板，用于驱动电源的调光控制。

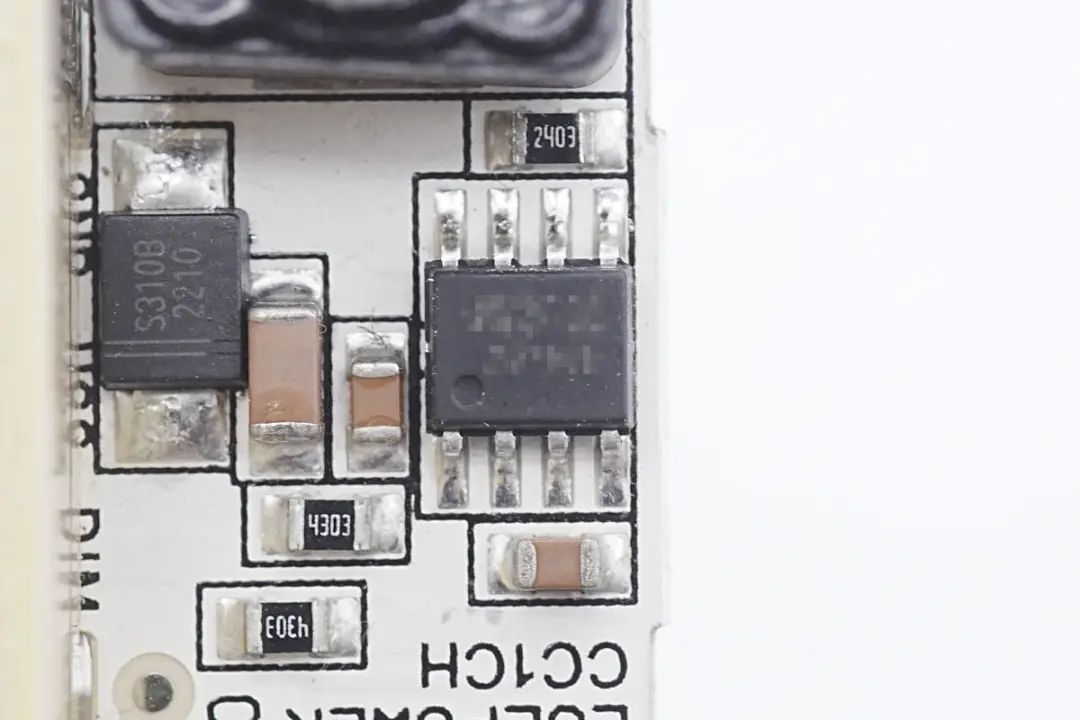

小板焊接一颗调光降压芯片。

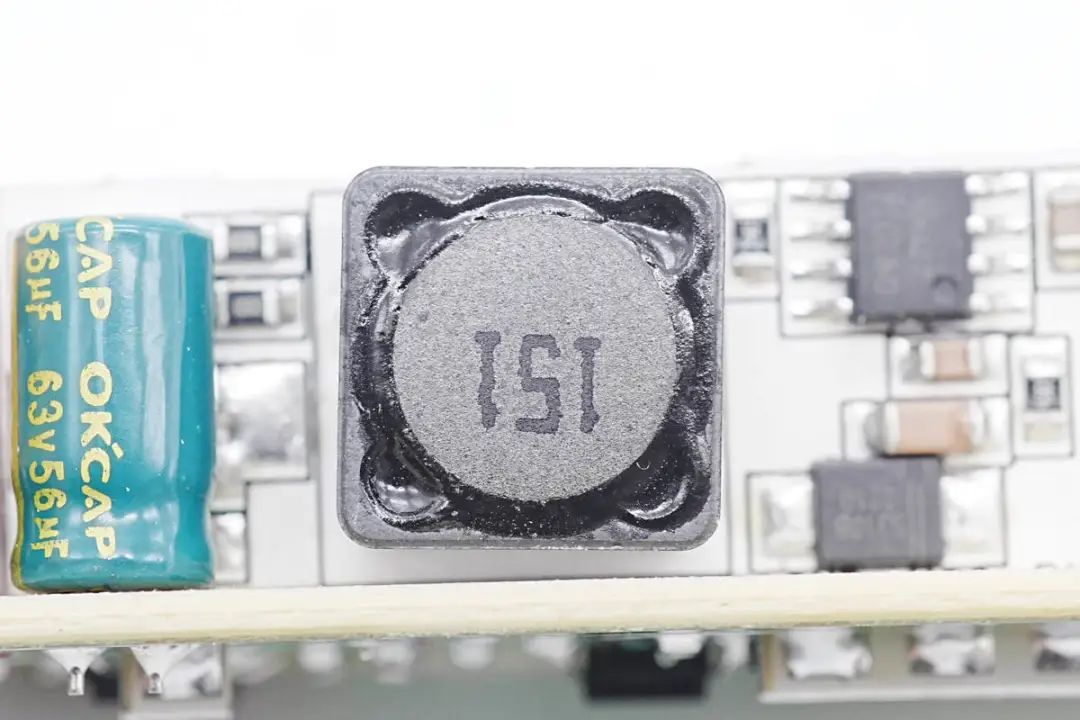

150μH降压电感特写。

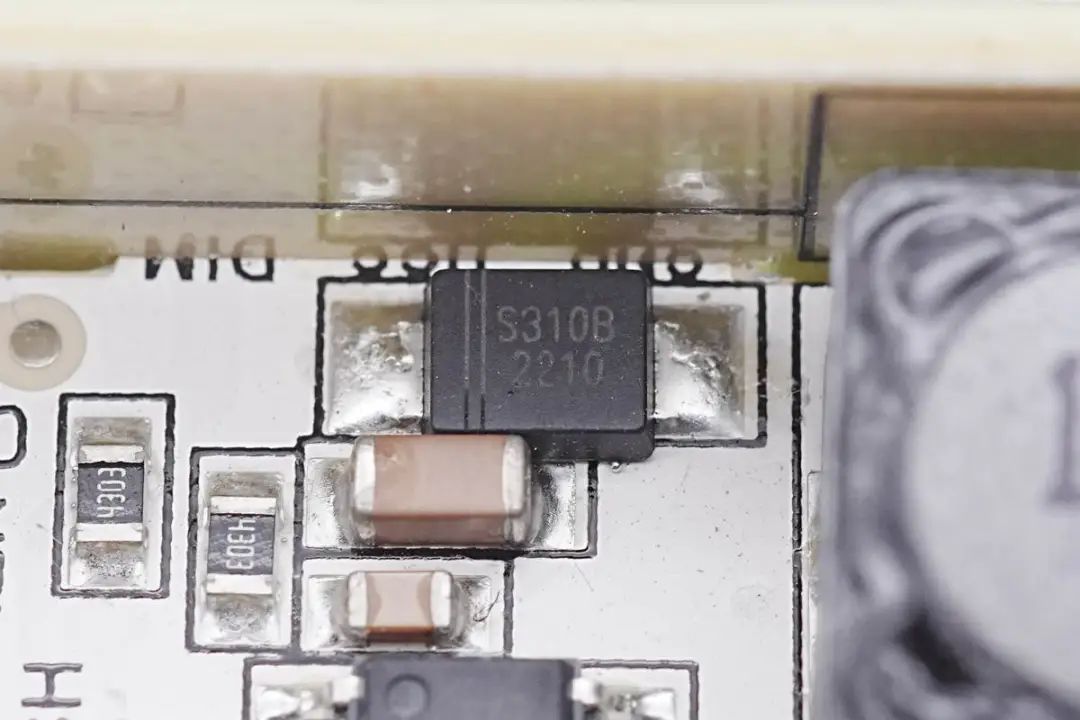

用于输出续流的肖特基二极管，规格为3A 100V。

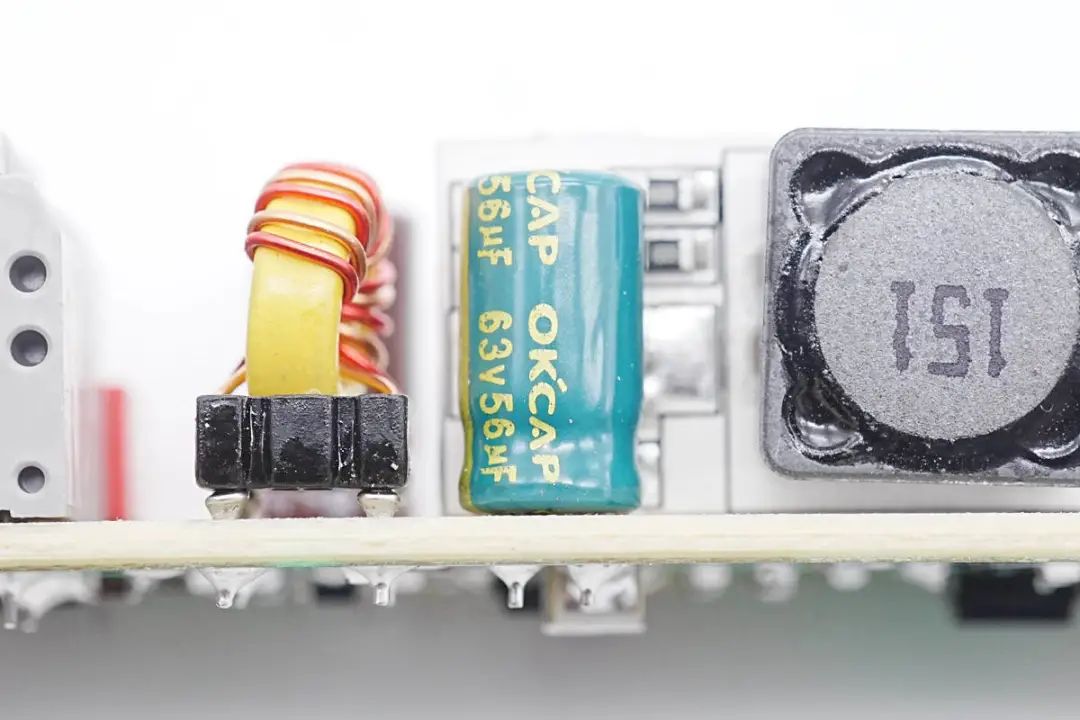

LED驱动输出滤波电容规格为63V56μF。

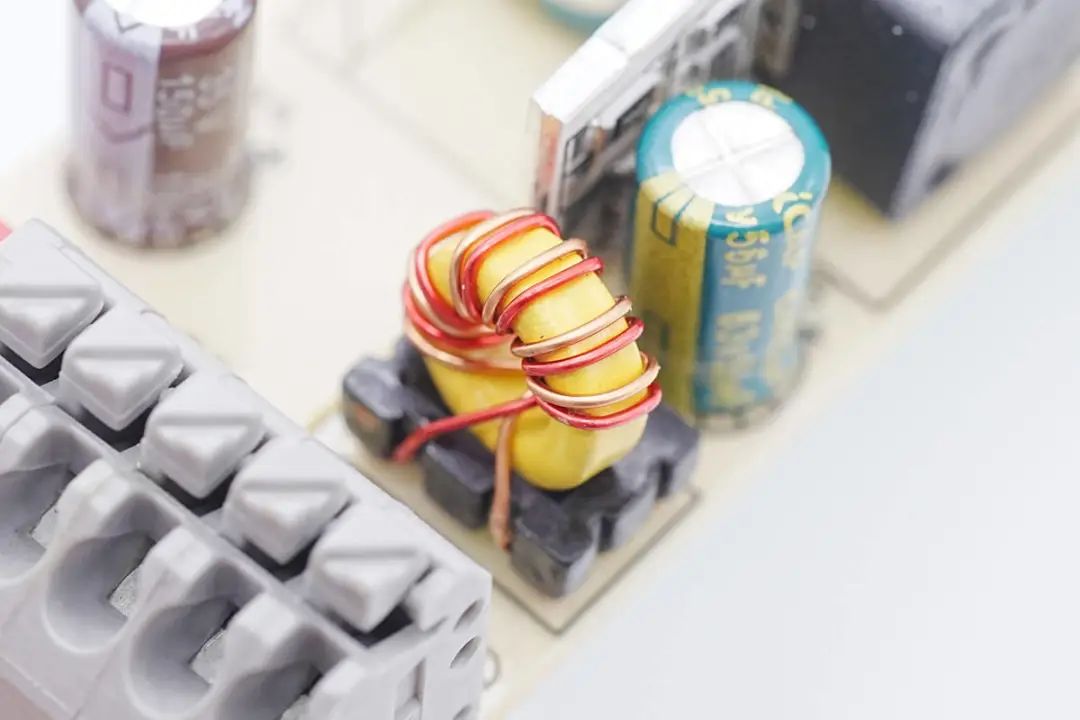

输出滤波电感采用磁环绕制，底部焊接绝缘支架。
78L12稳压芯片用于为调光芯片供电调光芯片来自矽力杰，丝印BKR，实际型号为SY5867，兼容电压调光和PWM信号调光。芯片内置60V稳压管，支持连接到LED灯取电，简化电路设计。

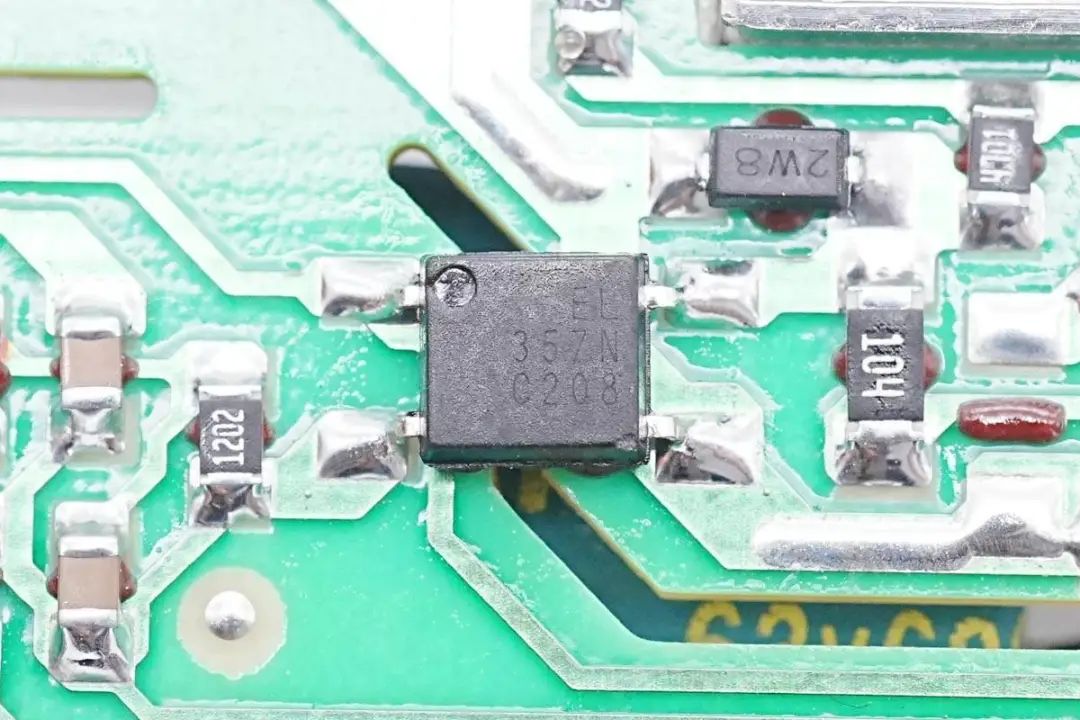

EL357N光耦用于调光信号隔离传输。

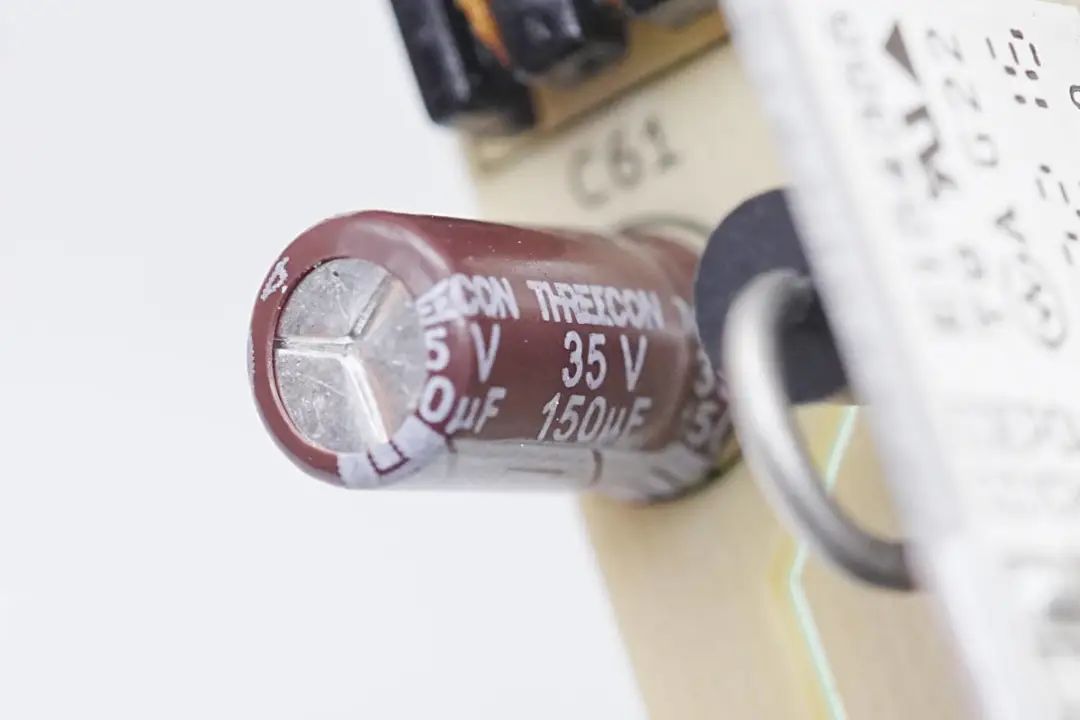

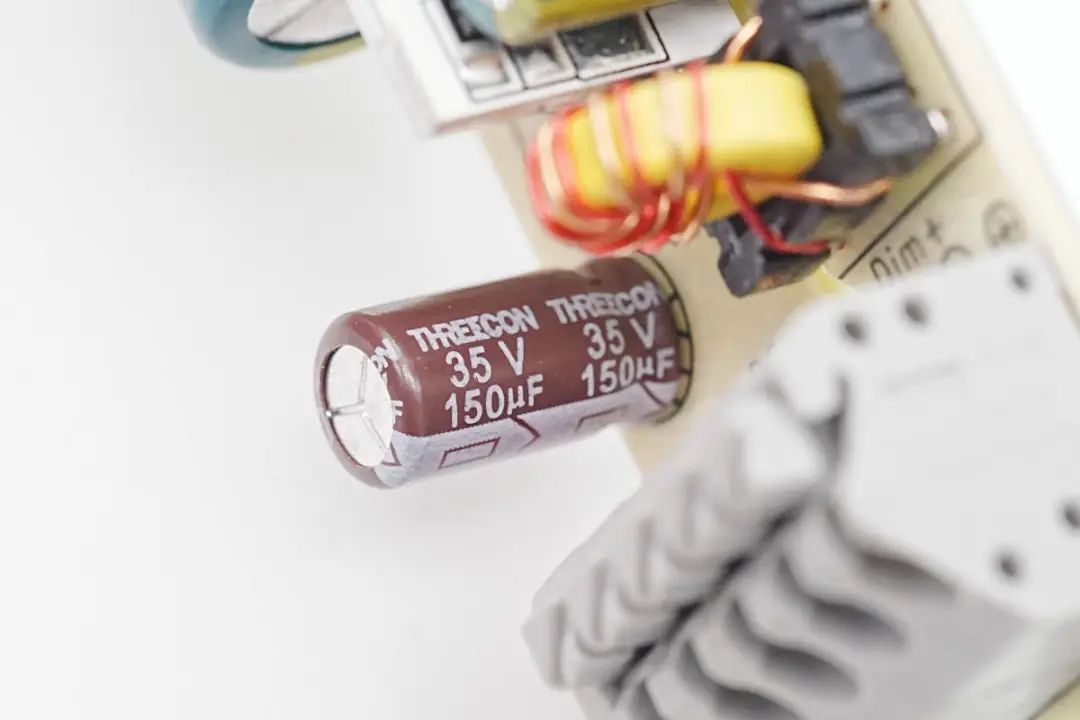

用于调光控制电路供电的滤波电容，规格为35V 150μF。
稳压输出滤波电容规格相同。

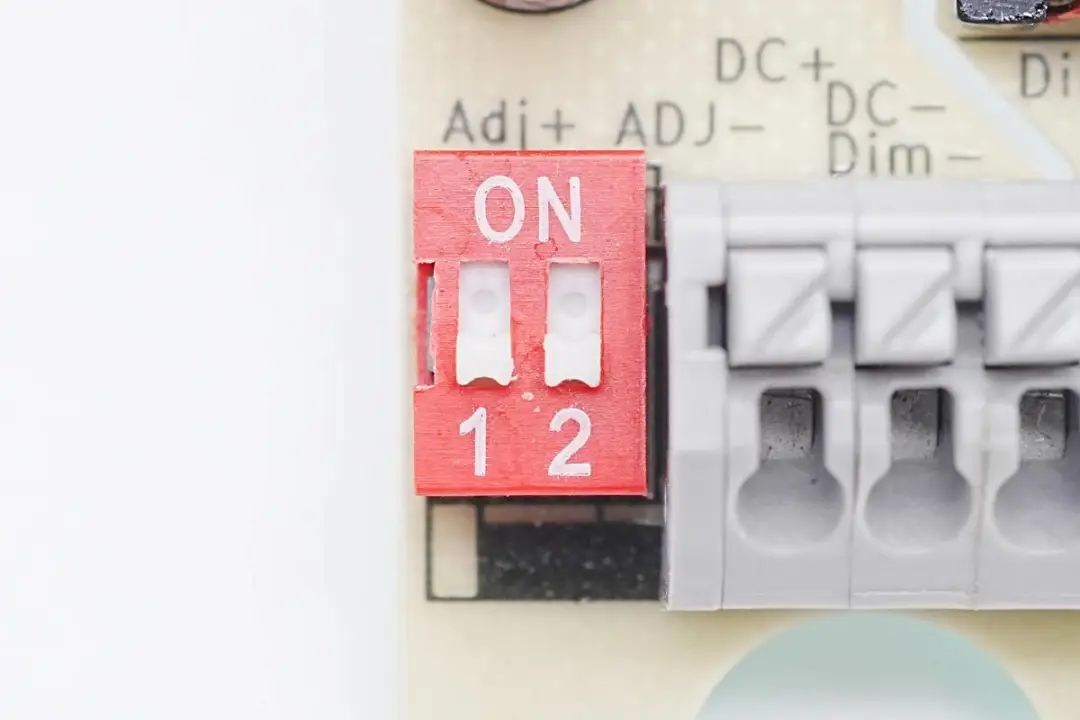

用于设定输出电流的拨码开关，支持500mA，600mA，700mA输出电流设定。
输出接口特写，分别为辅助电源输出，调光输入和LED驱动输出。
全部拆解一览，来张全家福。
充电头网拆解总结
烁米电子科技这款LED驱动电源采用金属外壳，卡扣封装。电源输入和输出接口采用压接设计，安装和维护都非常方便。电源具备辅助电源输出，可以连接物联网设备，支持调光信号输入，满足遥控场景使用。配备拨码开关可以便捷的调节输出电流，适应更多场景应用。
充电头网通过拆解发现，这款电源采用高功率因数反激开关电源，配合降压电路实现恒流LED驱动以及调光功能。电源内置特锐祥的贴片Y电容，具备小体积，重量轻，高可靠性优势，满足LED驱动电源和氮化镓快充等高密度，高可靠电源应用。
充电头网拿到了苏州烁米电子科技有限公司推出的一款LED驱动电源，电源支持恒流和调光两种模式，最大输出电流为700mA，标称输出功率为33.6W，输出电压范围为36-48V输出，可以驱动12到16串的LED灯。
电源的输出电流支持跳线开关调节，并具备调光信号输入，12V辅助电源输出，满足智能遥控场景应用，使用灵活，配置简单。下面就对这款LED驱动电源进行拆解，看看内部的设计和用料如何。
烁米LED驱动电源外观
这款LED电源长条造型设计，全身套有金属外壳，不过实际上做了绝缘处理。电源支持120-277V~50/60Hz 0.35A输入以及36-48V0.7A输出，最大功率33.6W，通过了UL认证，制造商为苏州烁米电子科技有限公司。输入端接线柱特写，有三个接线槽，分别为火线，零线和接地线，PCB上焊接夹片接触外壳接地。输出端接线柱有五个接线槽，分别对应调光输入和恒流输出。右侧还有红色开关座，设有1和2两个开关键，用于设置输出恒流值。测得LED电源金属壳最大长度为24cm。宽度约为30mm。厚度约为21mm。拿在手上的大小直观感受。
烁米LED驱动电源外观
看完了功能和外观介绍，下面就拆开这款LED驱动电源，看看内部设计和做工。驱动电源金属外壳通过卡扣固定，内部PCBA模块采用麦拉片绝缘固定。从外壳中取出PCBA模块，电源由PCBA模块，绝缘麦拉片和金属外壳组成。PCBA模块一览，初次级电路非常清晰，左侧为为调光电路，中间为变压器，右侧为输入端滤波整流电路。PCBA模块正面一览，从右到左依次是输入滤波和整流电路，PCBA模块中间位置焊接单片机，调光电路焊接在左侧的铝基板上，输出采用电容和电感滤波。元器件布局空旷，能加快热量散发，有效避免积热。PCBA模块输出端焊接调光芯片，贴片Y电容，初级开关管，初级主控芯片和整流二极管等。通过对这款LED驱动电源的观察发现，这款驱动电源采用高功率因数反激电源，原边反馈固定电压输出，输出经过降压调光电路驱动，支持调光信号输入和拨码设定输出电流。下面我们就从输入端开始了解各个器件的信息。输入端接线端子，为压接结构，使用方便。输入端延时保险丝来自诚润，规格为2A 350V。压敏电阻丝印TVR 07471M，用于输入过压保护。安规X2电容来自CHAMPION全鹏电子，规格为0.1μF。共模电感采用双线绕制。一颗CBB21薄膜电容并接在共模电感后面，规格为0.1μF 450V。共模电感输出串联一颗电感滤波。在交流输出上并联一颗压敏电阻，进行过压保护。其中四颗二极管用于整流，顶部一颗二极管用于为电解电容充电。两颗电解电容来自OKCAP奥凯普，规格为350V12μF，两颗串联。直流输出滤波采用一颗CBB21薄膜电容滤波，规格为0.1μF 450V。驱动电源初级主控芯片丝印5H6R，采用SOT23封装。开关管来自SemiHow，型号为HCD65R1K0，是一颗耐压650V的超结NMOS，导阻1Ω，采用D-PAK封装。用于检测开关管电流的取样电阻，R200表示阻值为200mΩ，采用2512封装。用于为初级主控芯片供电的滤波电容规格为50V 22μF。变压器特写，次级采用多层绝缘线绕制。在电路板背面焊接一颗贴片Y电容，来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1102M。特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。充电头网通过拆解了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。蓝色Y电容特写，引脚套磁环抑制高频干扰。另一颗蓝色Y电容特写。变压器输出采用一颗肖特基二极管整流。输出滤波电解电容来自OKCAP奥凯普，规格为63V680μF。在次级侧焊接一块铝基板小板，用于驱动电源的调光控制。小板焊接一颗调光降压芯片。150μH降压电感特写。用于输出续流的肖特基二极管，规格为3A 100V。LED驱动输出滤波电容规格为63V56μF。输出滤波电感采用磁环绕制，底部焊接绝缘支架。78L12稳压芯片用于为调光芯片供电调光芯片来自矽力杰，丝印BKR，实际型号为SY5867，兼容电压调光和PWM信号调光。芯片内置60V稳压管，支持连接到LED灯取电，简化电路设计。EL357N光耦用于调光信号隔离传输。用于调光控制电路供电的滤波电容，规格为35V 150μF。稳压输出滤波电容规格相同。用于设定输出电流的拨码开关，支持500mA，600mA，700mA输出电流设定。输出接口特写，分别为辅助电源输出，调光输入和LED驱动输出。全部拆解一览，来张全家福。充电头网拆解总结
烁米电子科技这款LED驱动电源采用金属外壳，卡扣封装。电源输入和输出接口采用压接设计，安装和维护都非常方便。电源具备辅助电源输出，可以连接物联网设备，支持调光信号输入，满足遥控场景使用。配备拨码开关可以便捷的调节输出电流，适应更多场景应用。充电头网通过拆解发现，这款电源采用高功率因数反激开关电源，配合降压电路实现恒流LED驱动以及调光功能。电源内置特锐祥的贴片Y电容，具备小体积，重量轻，高可靠性优势，满足LED驱动电源和氮化镓快充等高密度，高可靠电源应用。
