1.产品概述

● PT8022W是一款电容式触摸控制 ASIC，支持单通道触摸输入和单路 PWM 输出，可引脚配置4 种功能。PT8022W主要应用于触摸调光 LED 灯具，具有低功耗、高抗干扰、宽工作电压范围、灯光无频闪、外围器件少的突出优势。

2.主要特性

● 工作电压范围:2.4~5.5V

● 待机电流约 9uA@VDD=5V&CMOD=10nF

● 单通道触摸输入

● 单路 PWM 输出，频率 20KHZ

● 采用电荷分享方式实现触摸

● 可引脚配置4种功能

● 内置稳压源、上电复位和低压复位等硬件模块

● 内置实时环境自适应、高效数字滤波等软件算法

● HBM ESD 优于 4KV

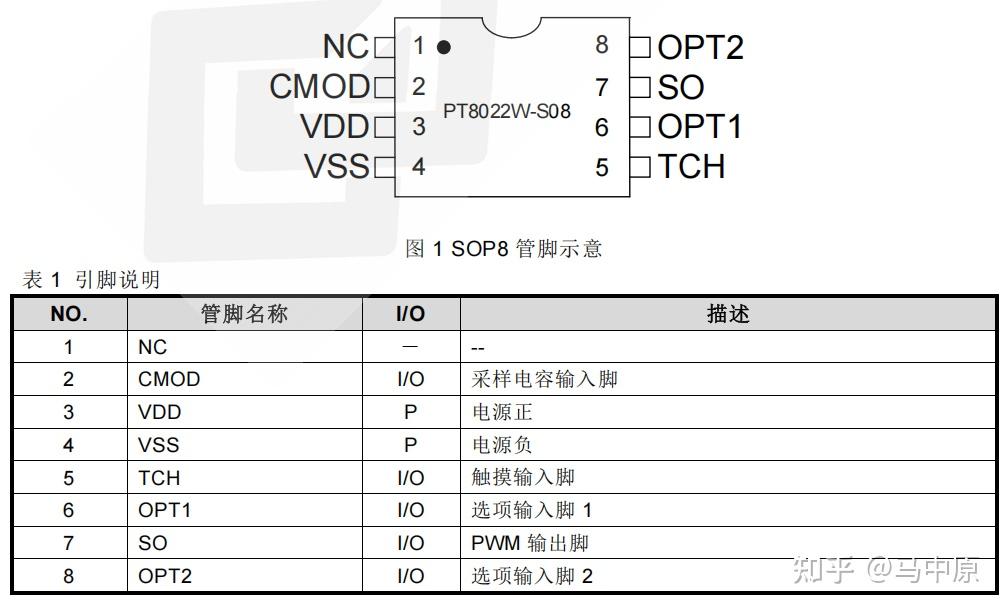

3.封装及引脚说明

4 应用电路
