拆解报告：苹果85W MagSafe充电器

前言

MagSafe磁吸快充充电器一直是苹果充电器家族中一大经典系列，老果粉对其应该是再熟悉不过了。为了让大家对苹果充电器产品有全面了解，充电头网购买了一批MagSafe充电器回来进行拆解，此前已相继拆解了45W和60W两款，这期继续为大家带来85W MagSafe充电器的拆解。
该系列充电器设计风格是一样的，附带可接地可拆卸的三脚电源线，自带MagSafe磁吸充电线，下面就一起来详细了解这款85W MagSafe充电器。

苹果85W MagSafe充电器开箱

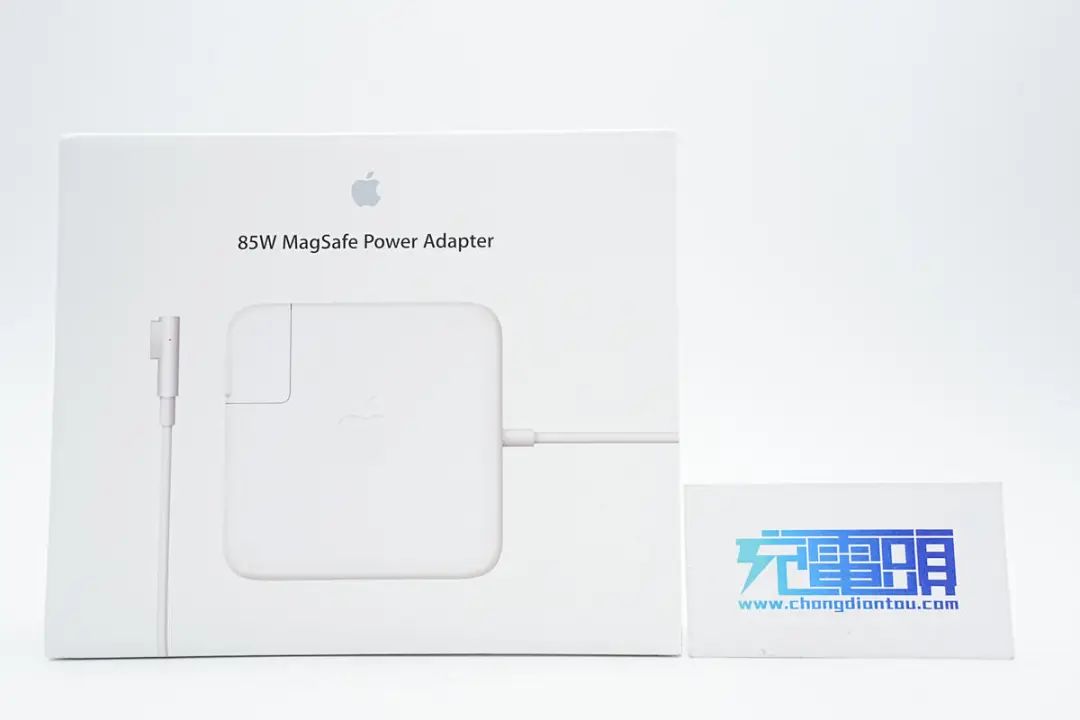

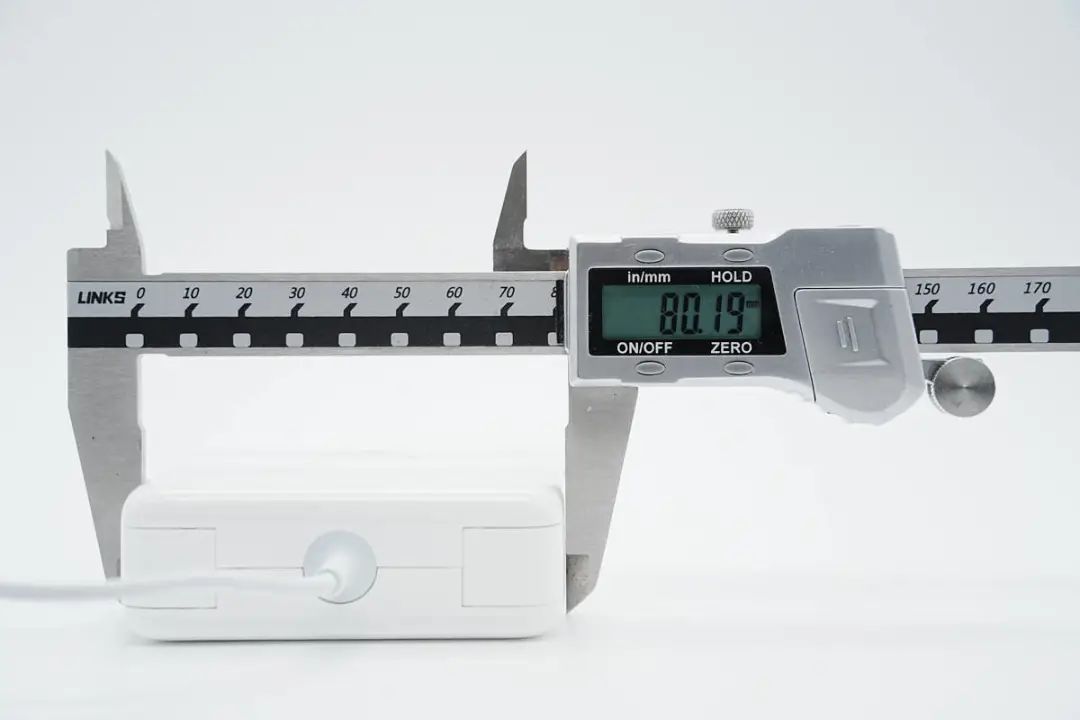

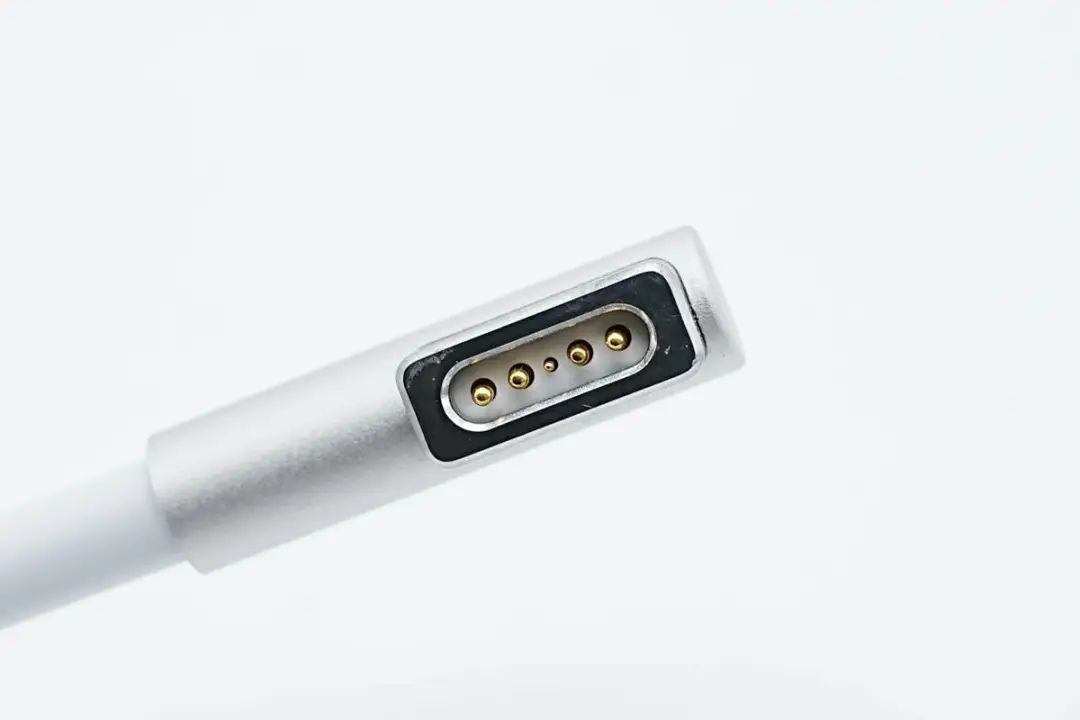

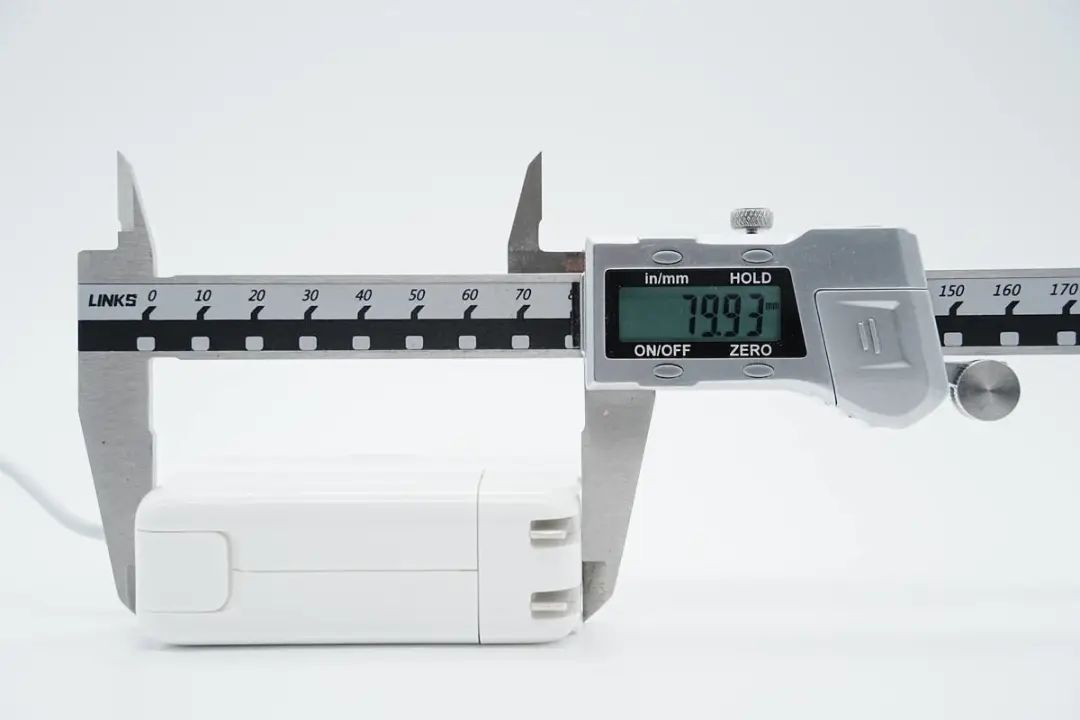

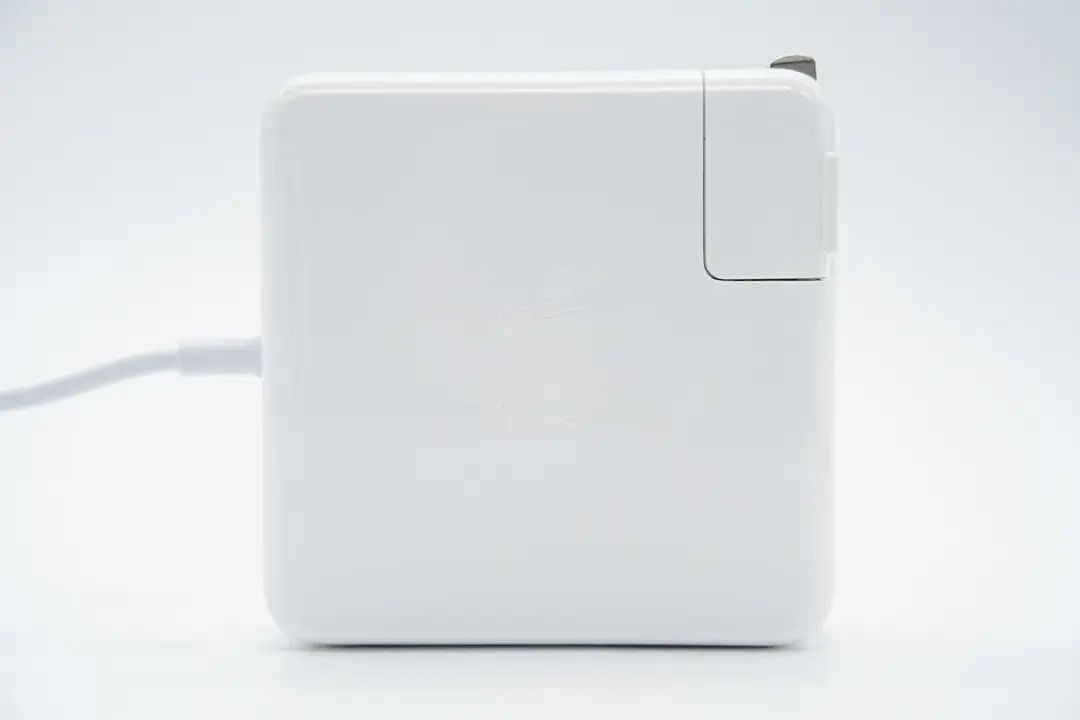

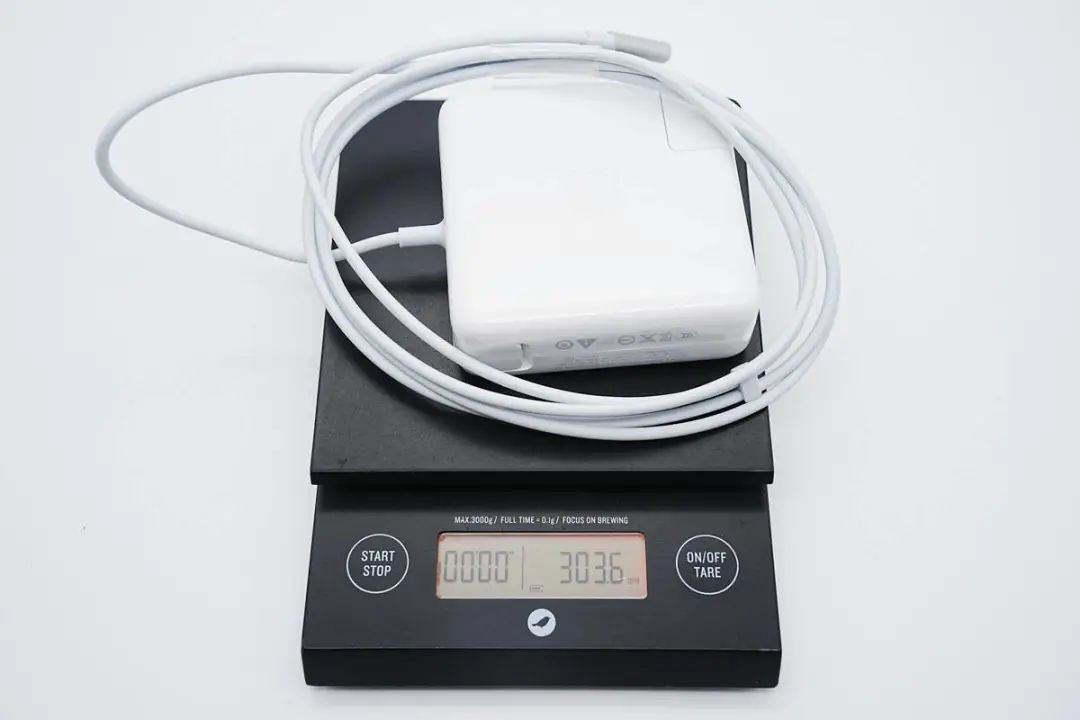

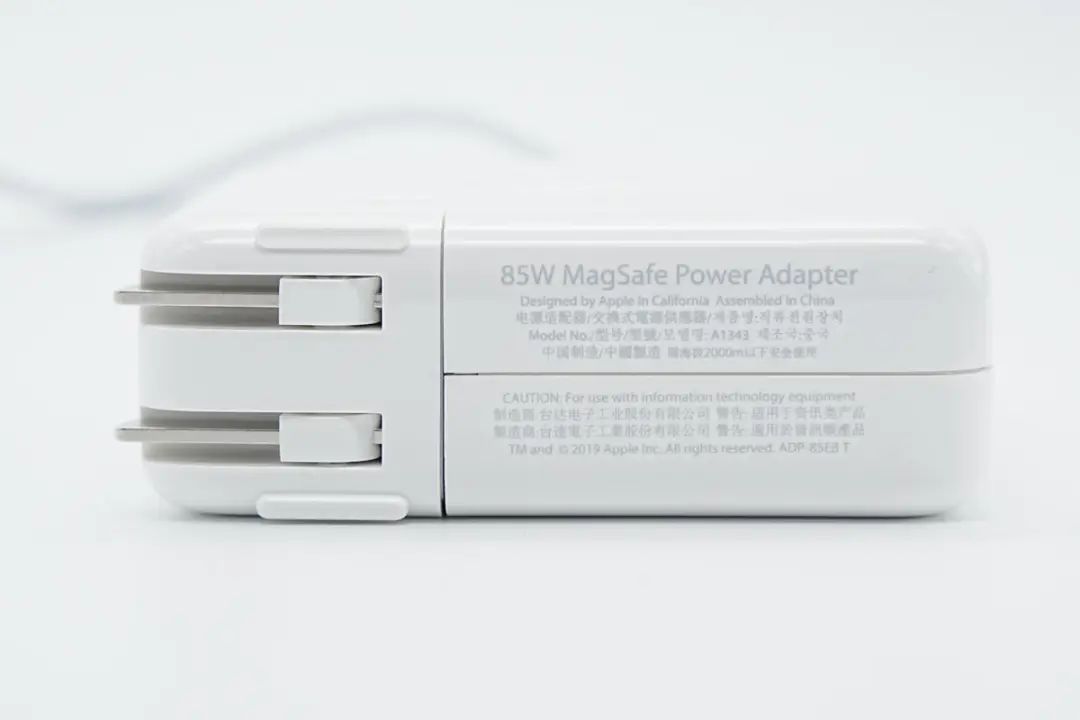

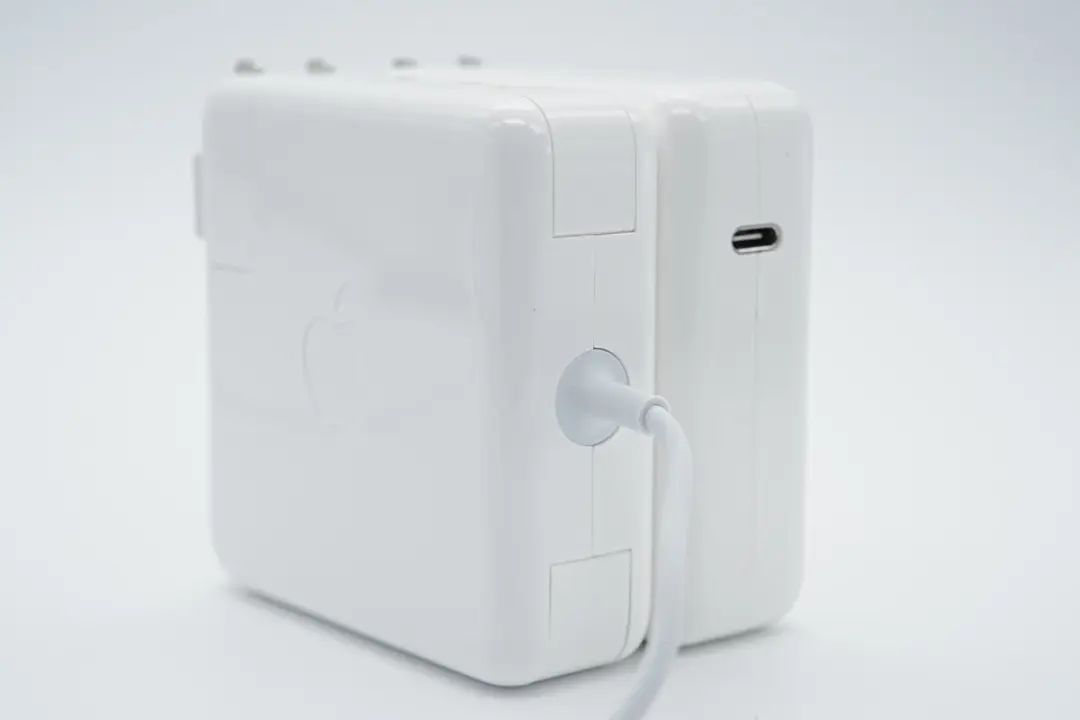

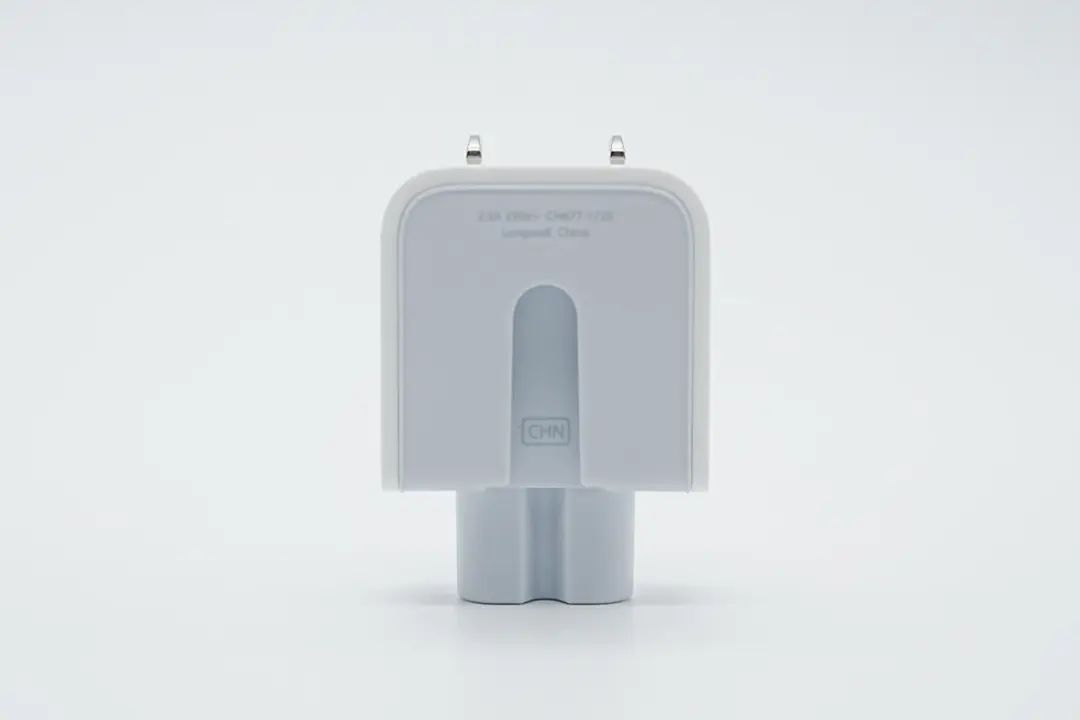

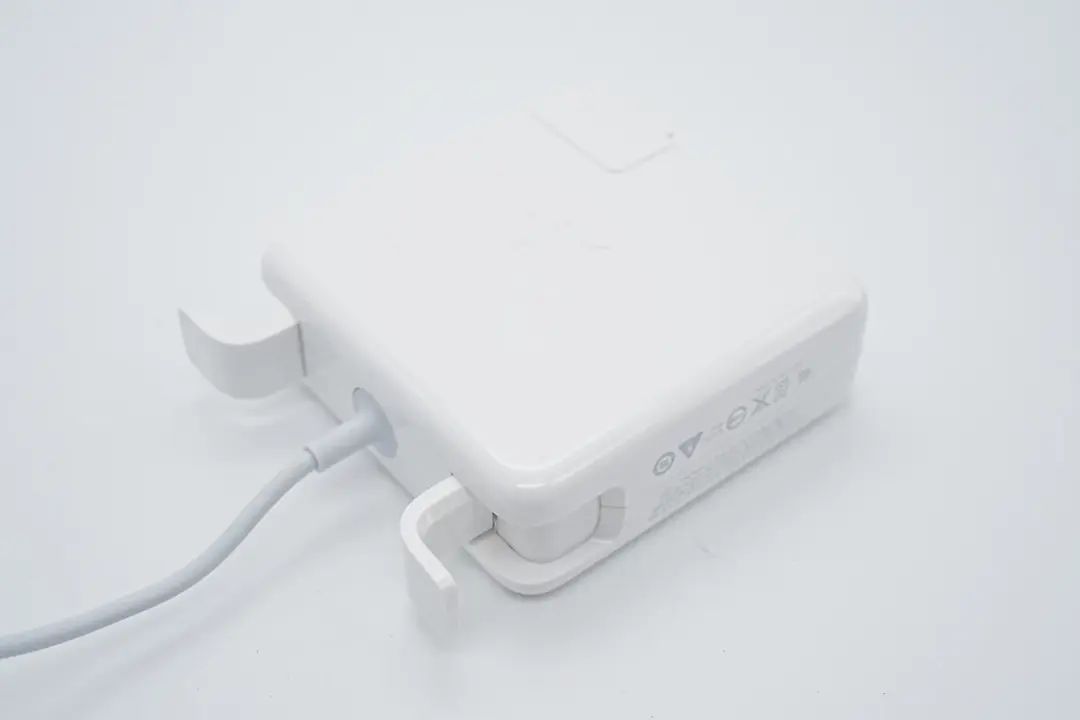

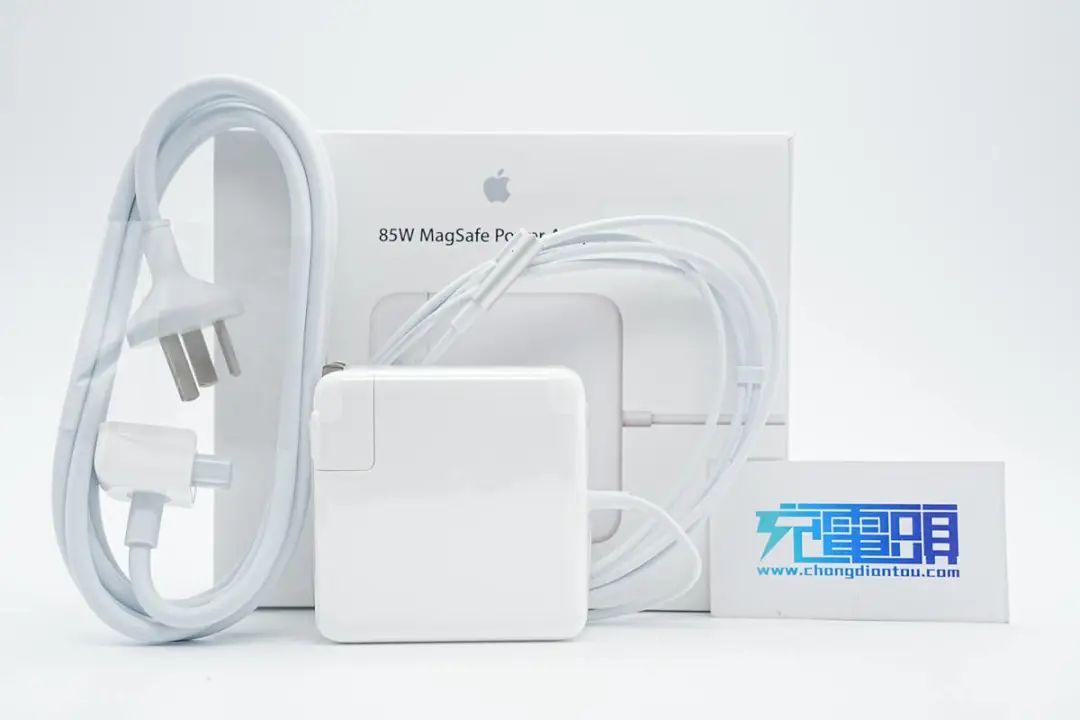

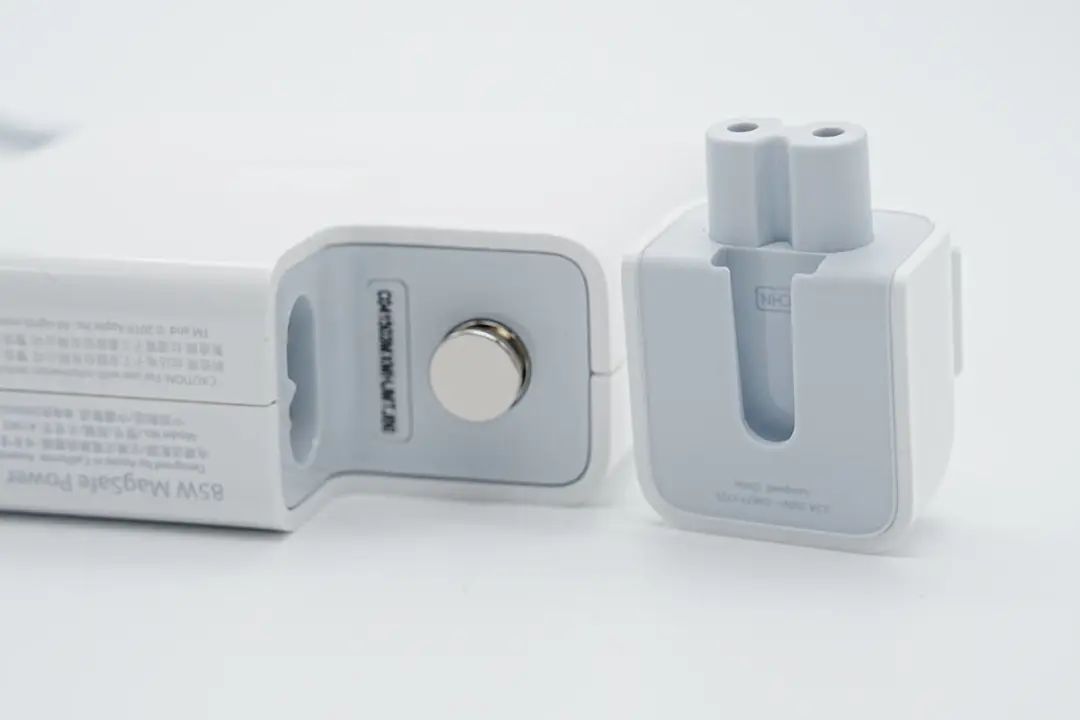

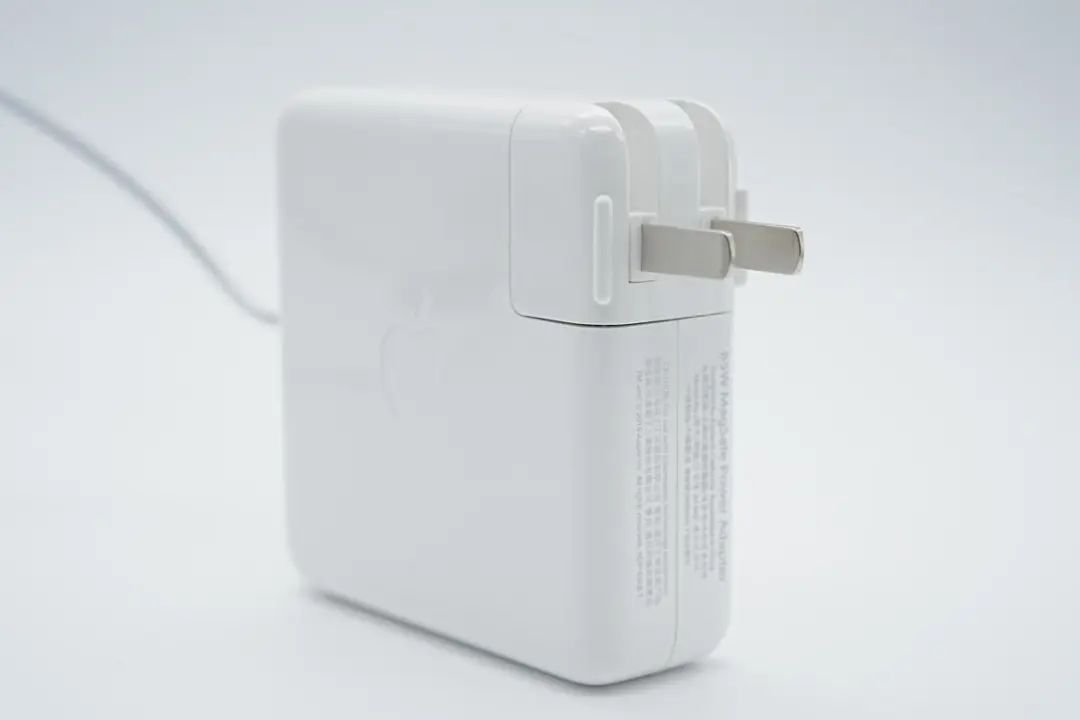

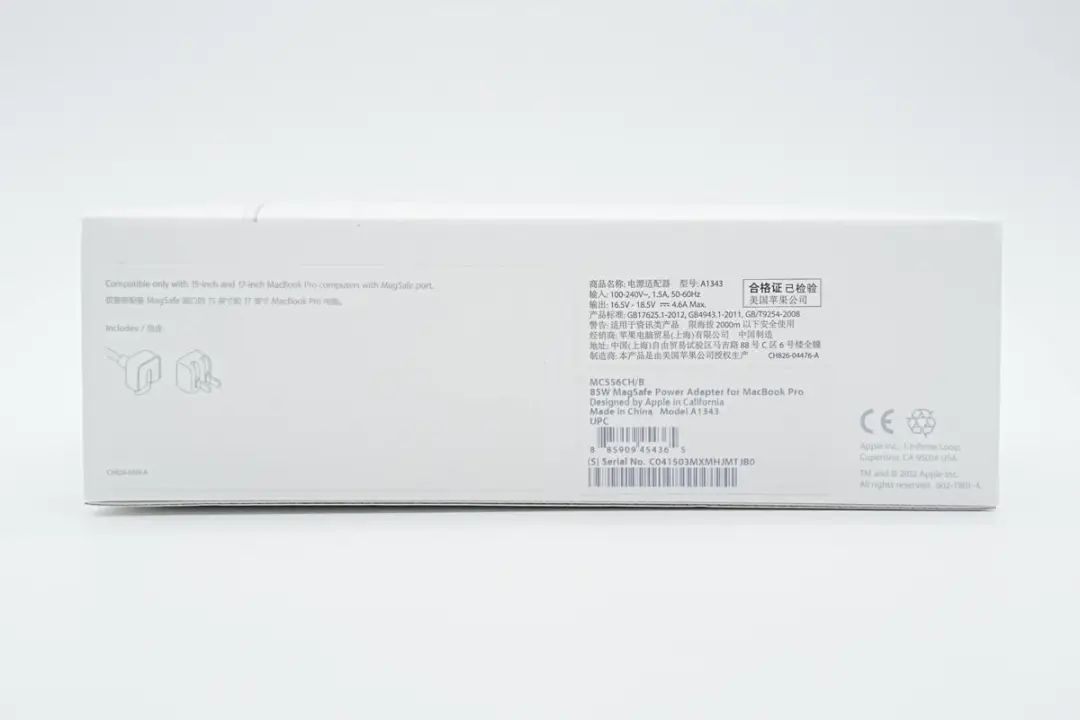

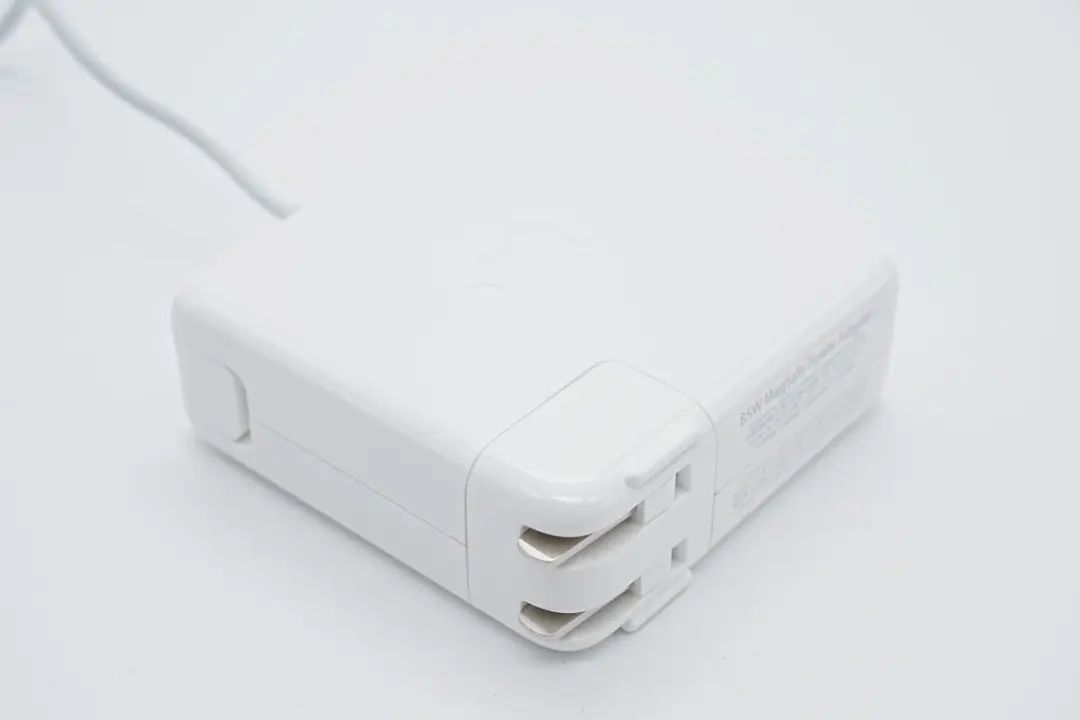

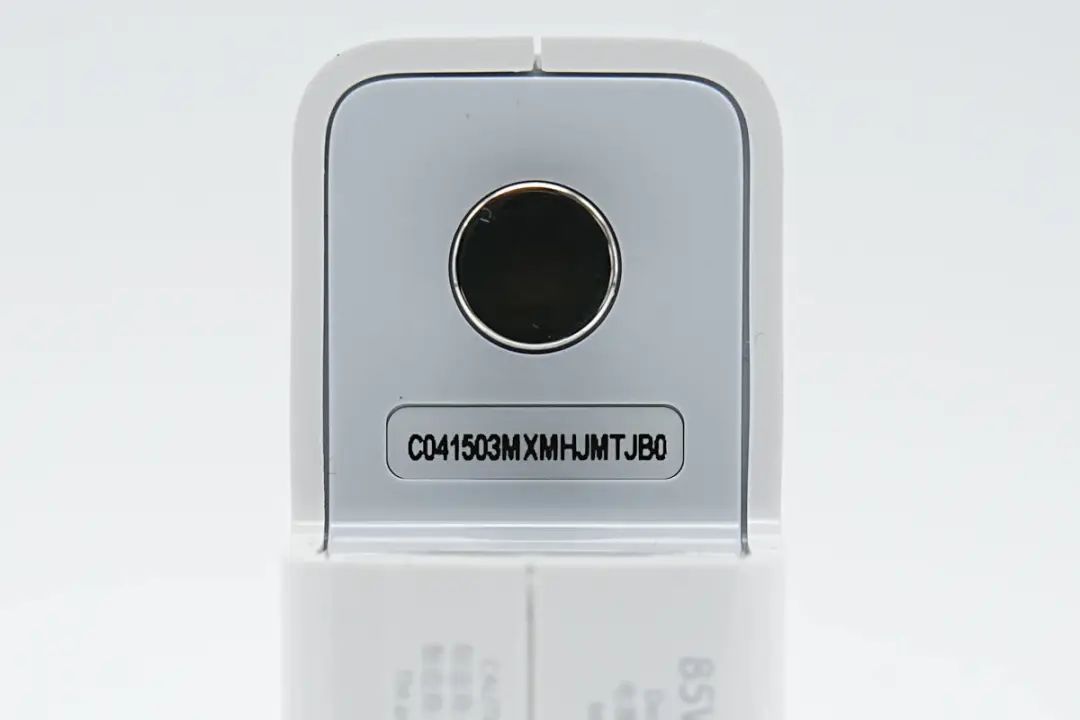

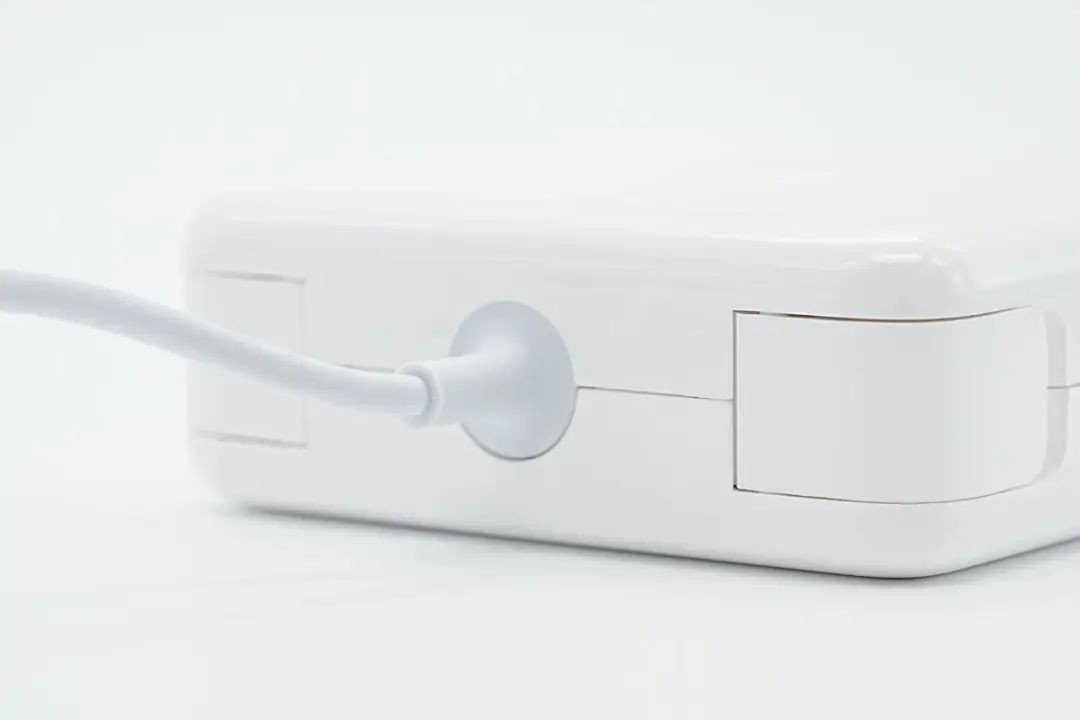

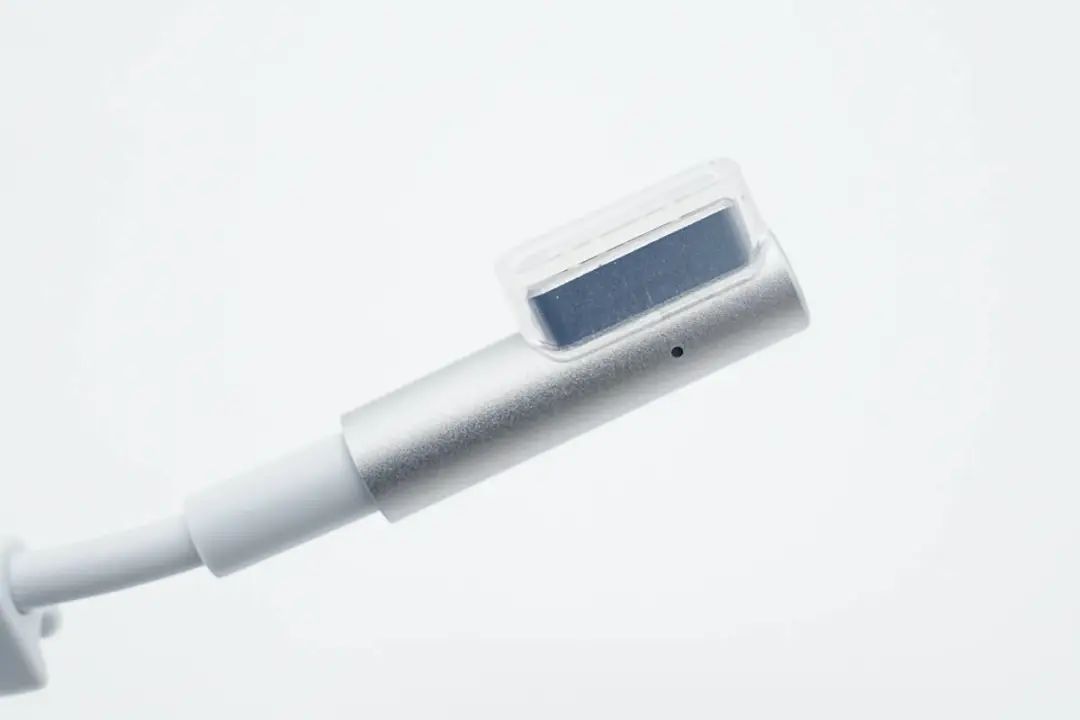

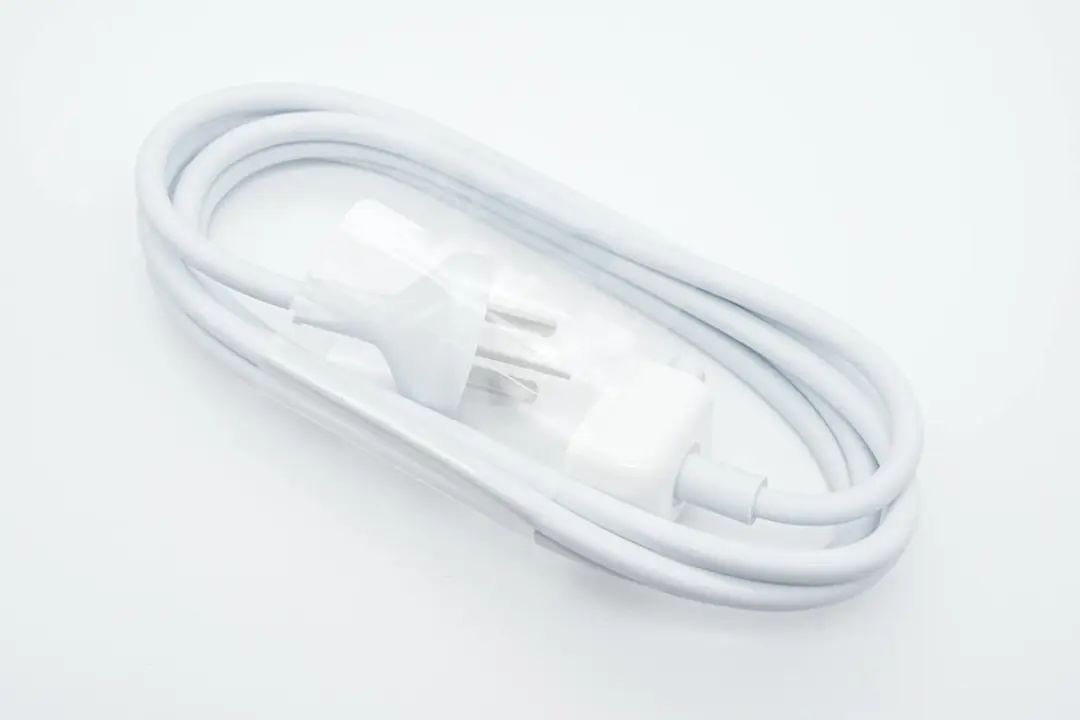

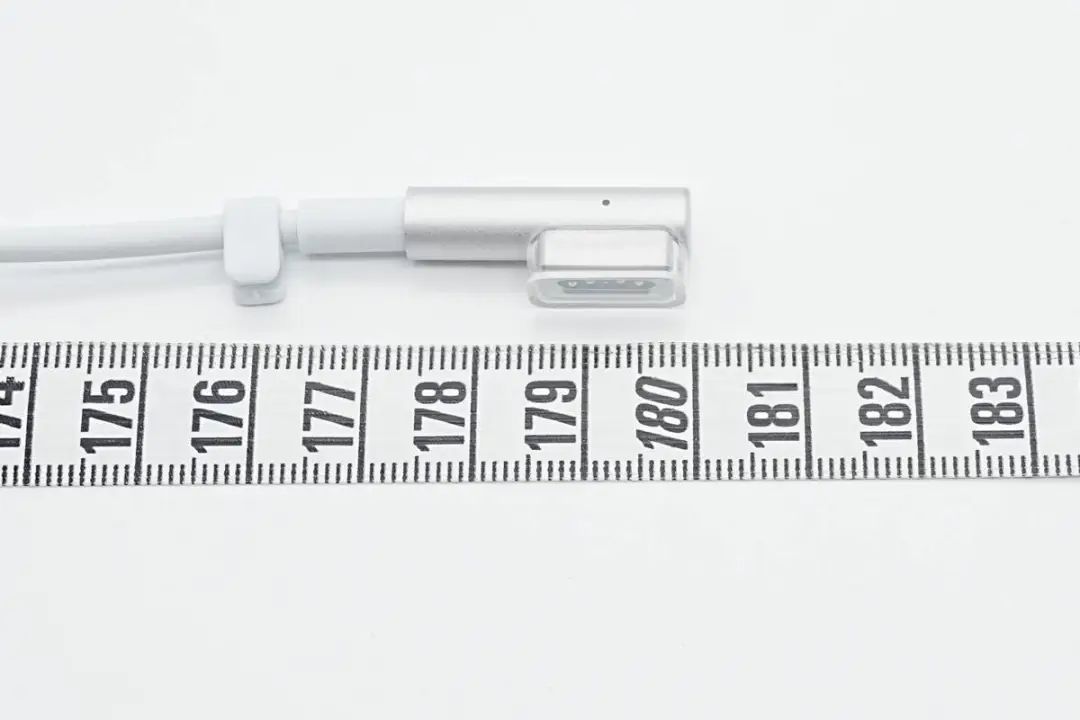

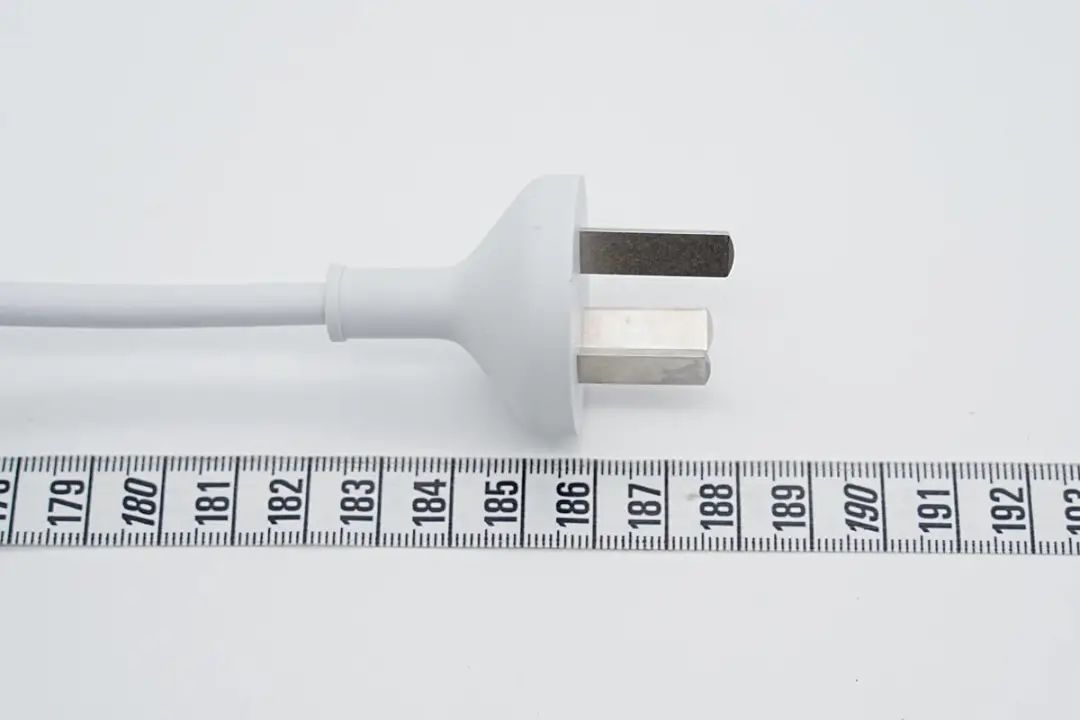

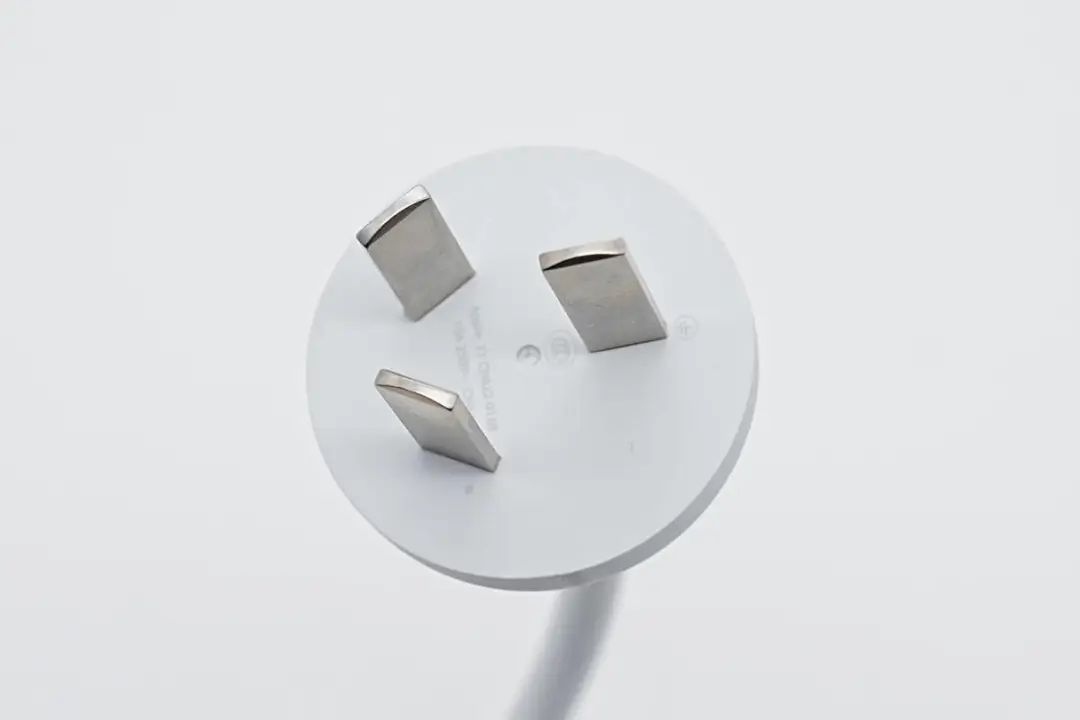

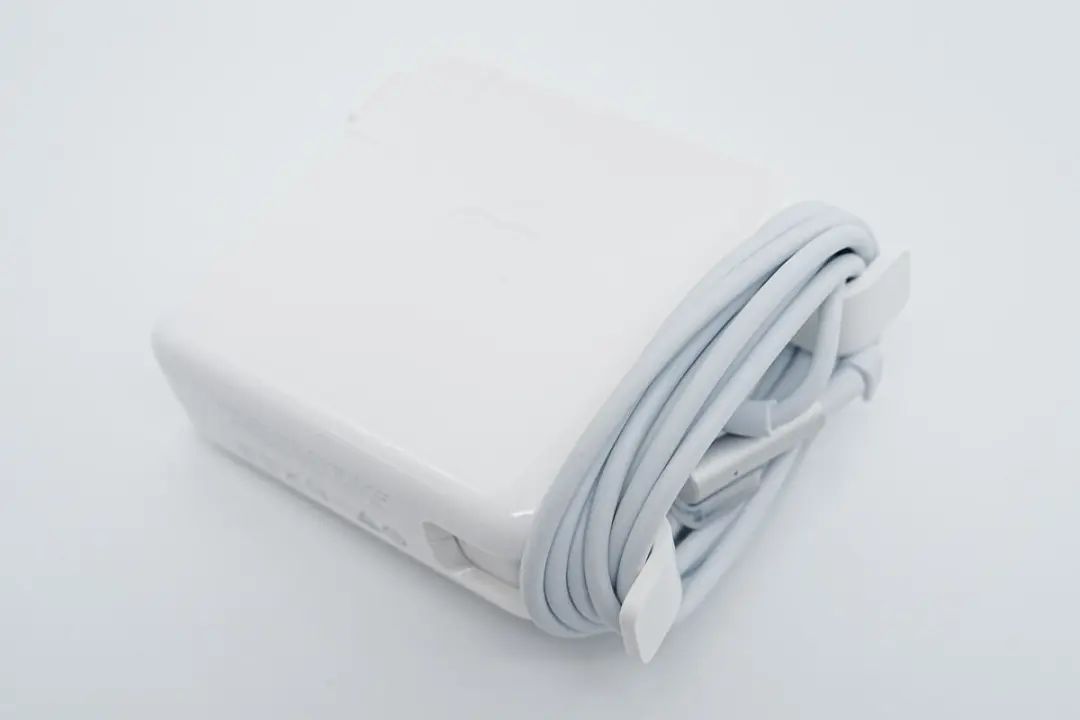

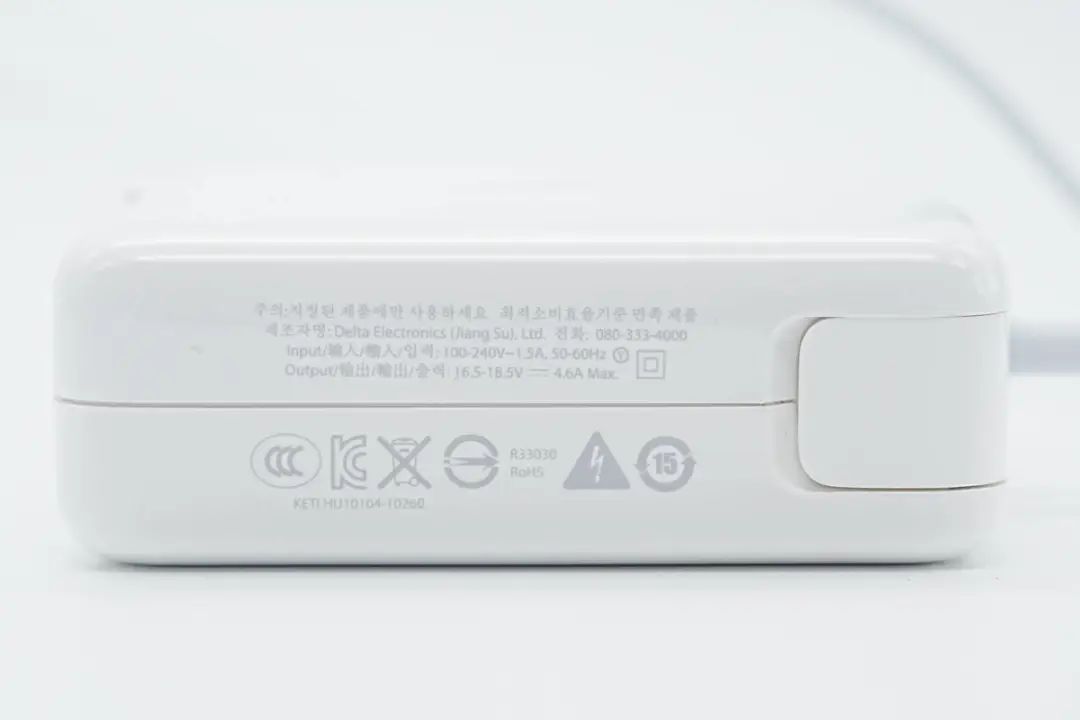

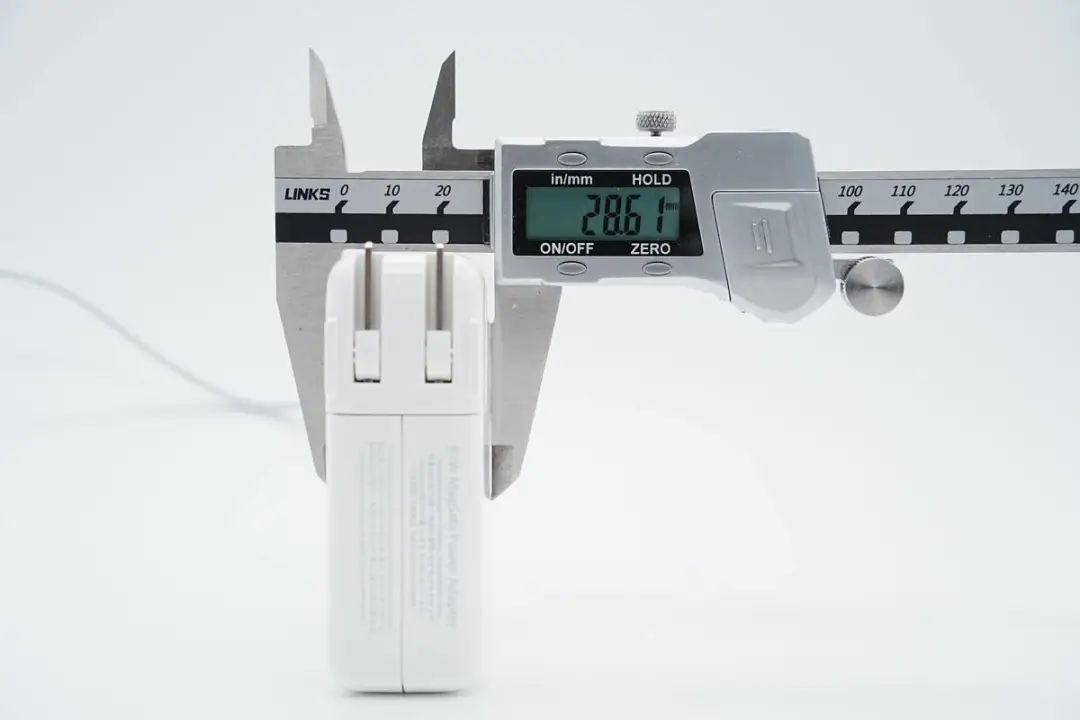

包装盒正面印有苹果logo、85W MagSafe Power Adapter名称以及外观图。背面印有多种语言产品名称、产品以及笔电简图。侧面贴有产品参数贴纸。包装内含充电器以及电源线。附带电源线一端是国标三脚插脚，另一端是连接适配器的插头，两端均作了抗弯折处理。输入端插头内侧印有规格参数，10A 250V~，通过了CCC认证。测得线缆长度约为188cm。苹果85W MagSafe充电器采用经典方块造型设计，外壳光滑边角过渡圆润。插脚可拆卸设计大大提升用户使用体验，另外自带MagSafe磁吸连接线。机身正背面中心设计有苹果logo。充电器自带插脚模块采用国标插脚，两侧加入双翼设计，保证稳定使用。插脚处设计有T字型固定座，起到固定插脚和接地作用。插脚模块上印有2.5A 250V~规格、Longwell（良维）制造商以及CHN字样。固定座旁有充电器SN码——C041503MXMHJMTJB0。与插脚同一侧外壳上印有充电器名称、型号、警示语、制造商等信息，这款充电器型号为A1343，由知名大厂台达代工生产。另一侧印有充电器参数，支持100-240V~50/60Hz 1.5A输入以及16.5-18.5V4.6A输出，通过了CCC、KC认证。此外机身输出端两侧还设有两个可收纳理线板。输出线缆做了抗弯折处理。线头外壳采用金属材质，此外设有指示灯。线头端部特写，凹槽内有五个触点。通过两个小板可缠绕整理输出线缆。测得充电器机身长度为79.93mm。宽度为80.19mm。厚度为28.61mm。输出线缆长度约为180cm。和苹果96W充电器对比，两者大小相当。充电器带插脚重量约为304g。

苹果85W MagSafe充电器拆解

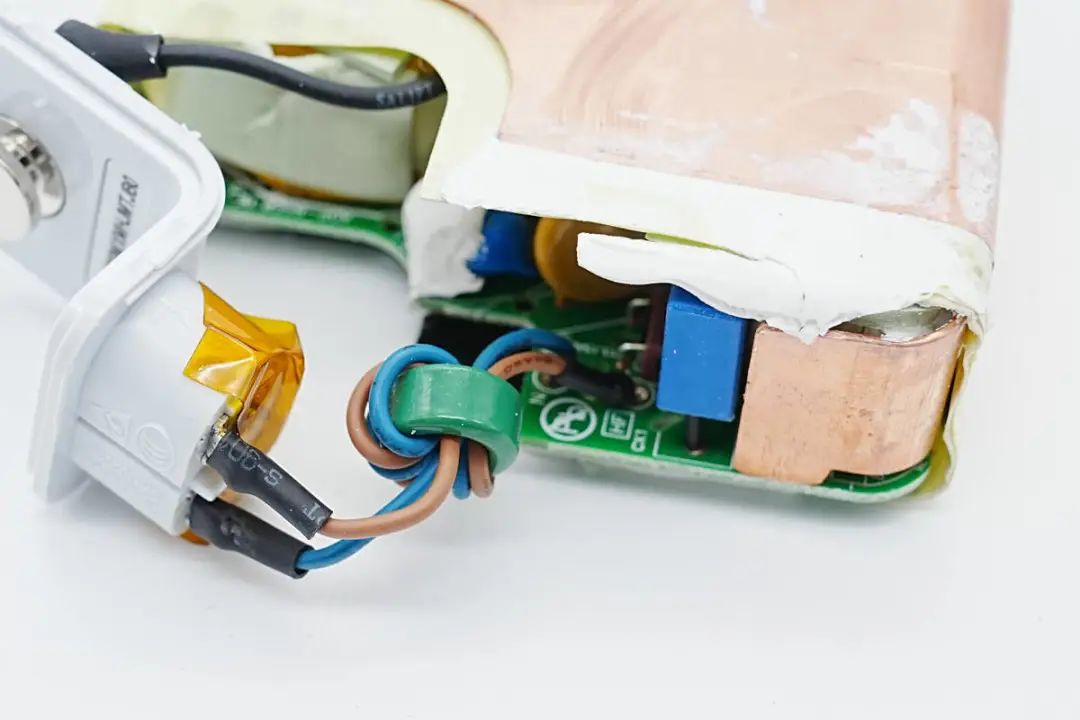

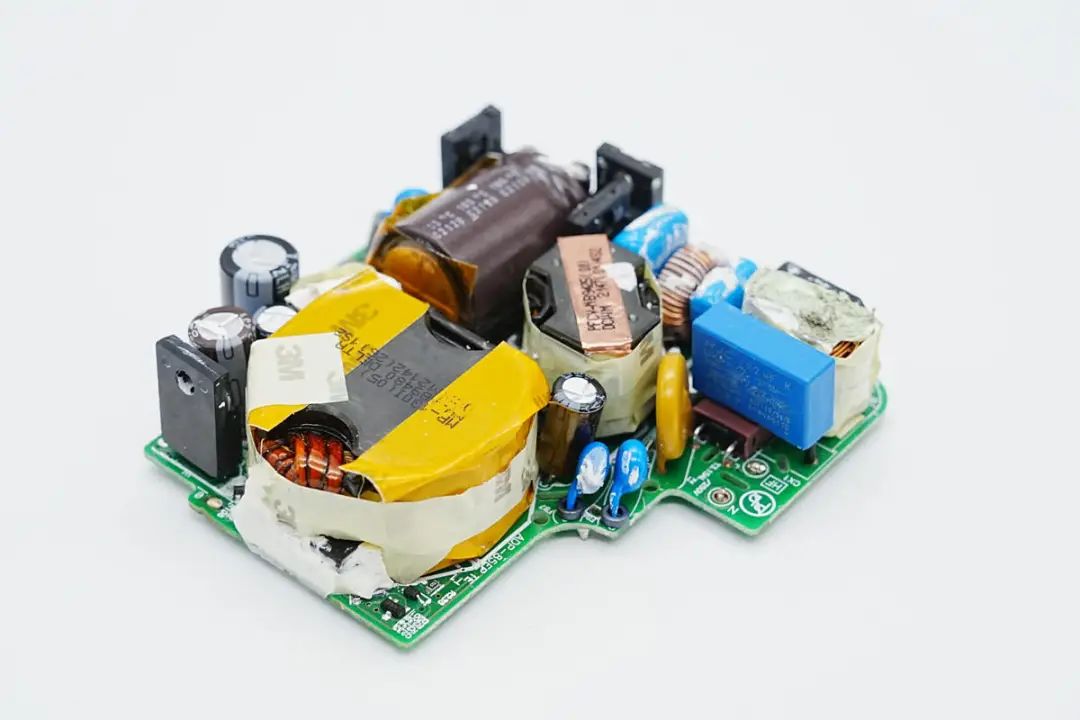

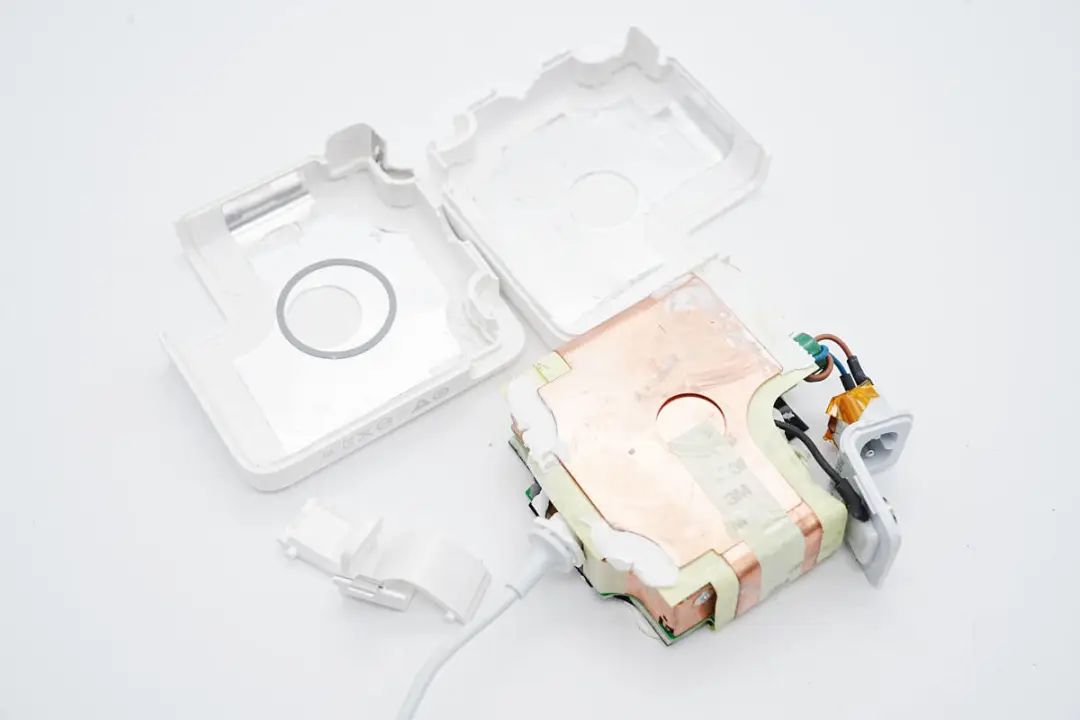

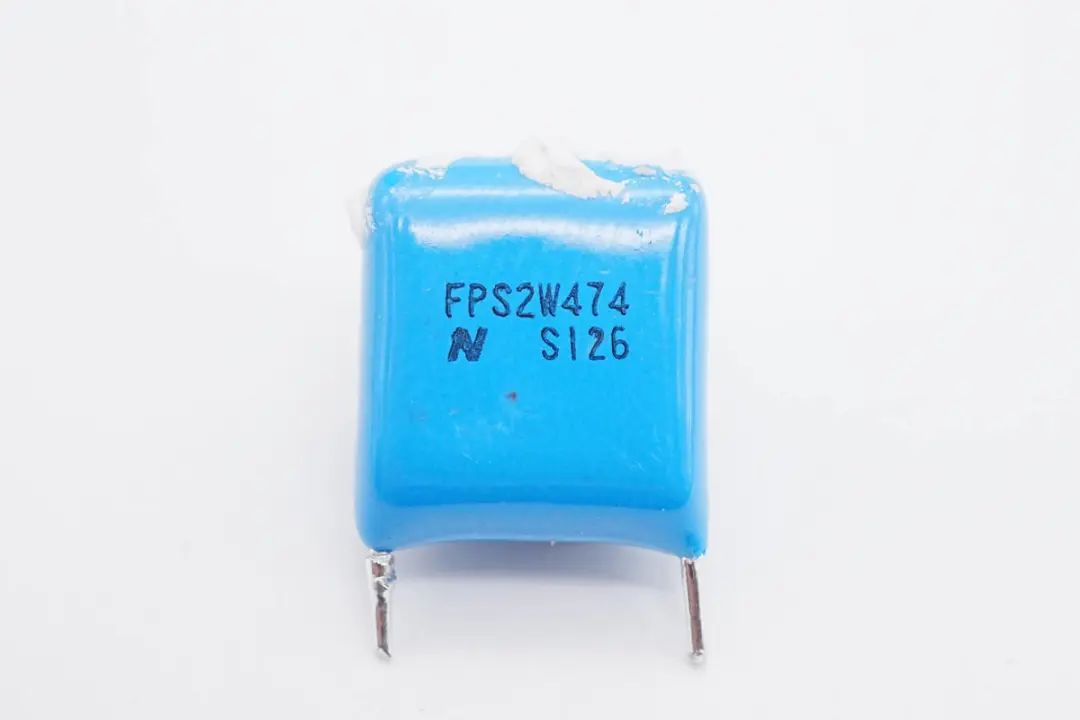

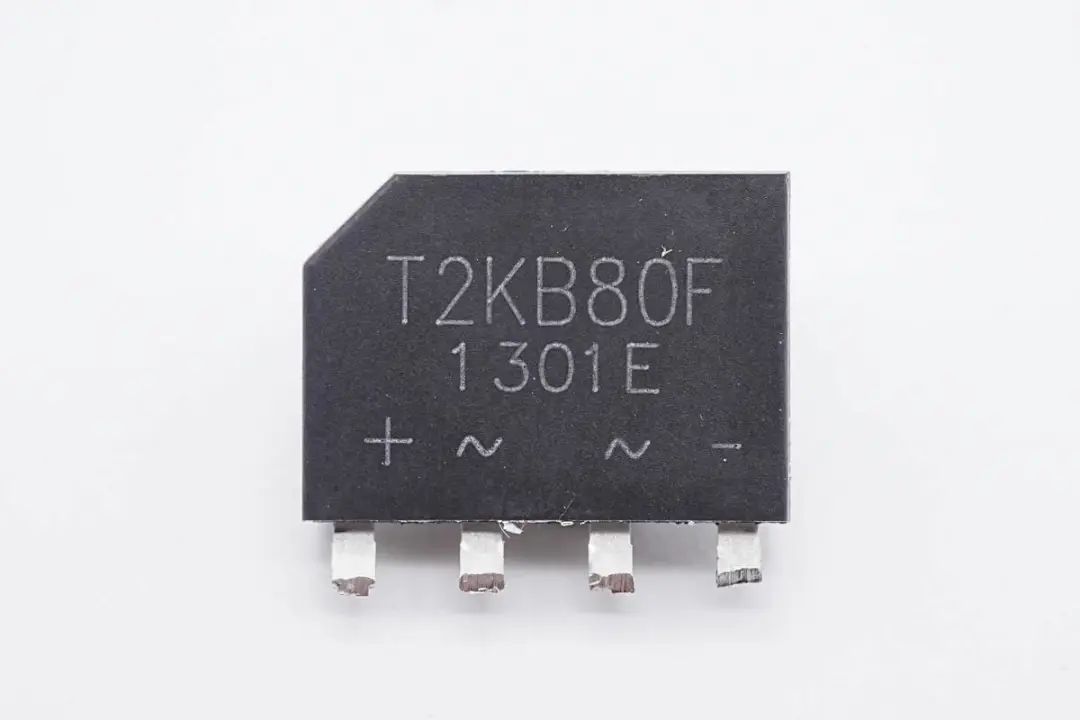

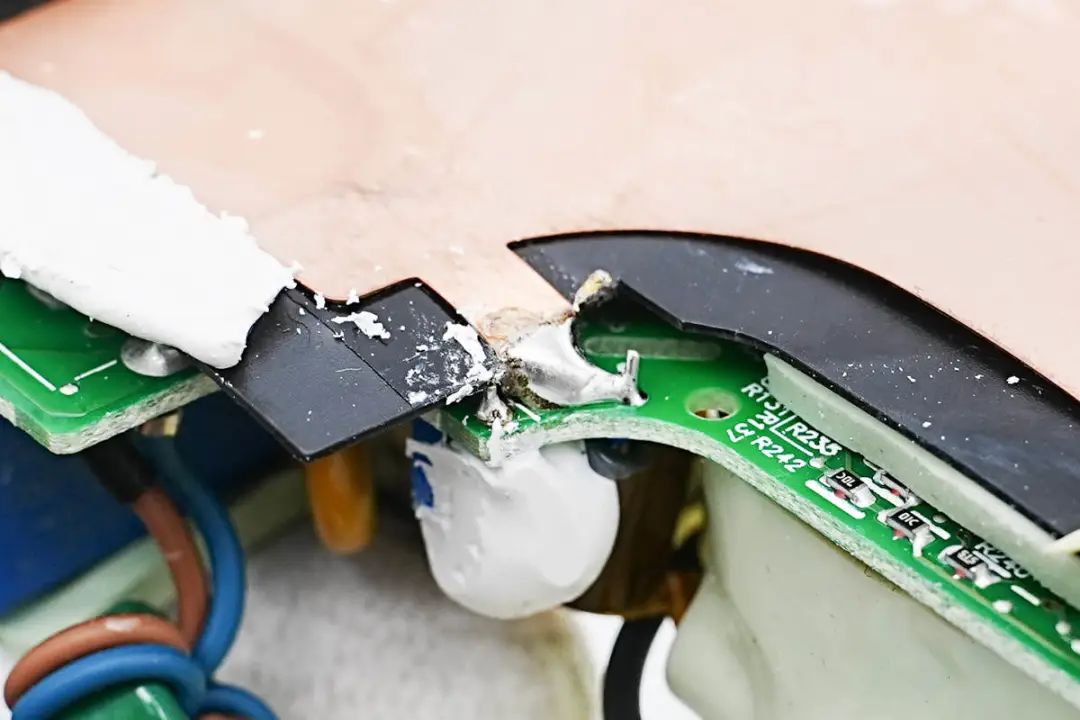

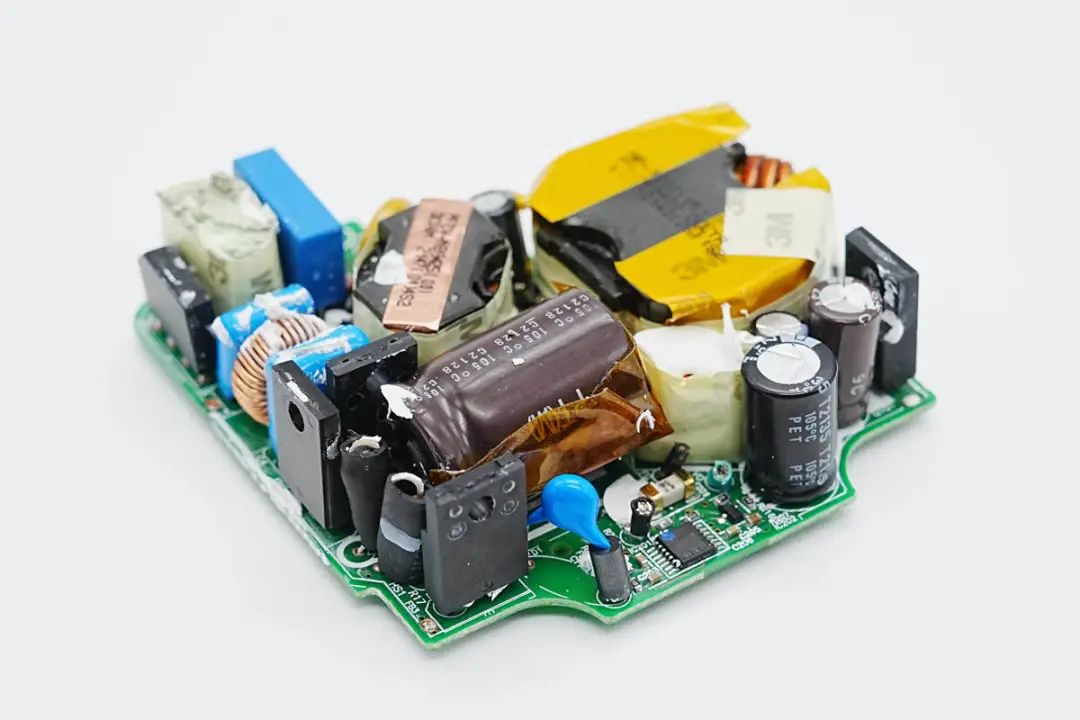

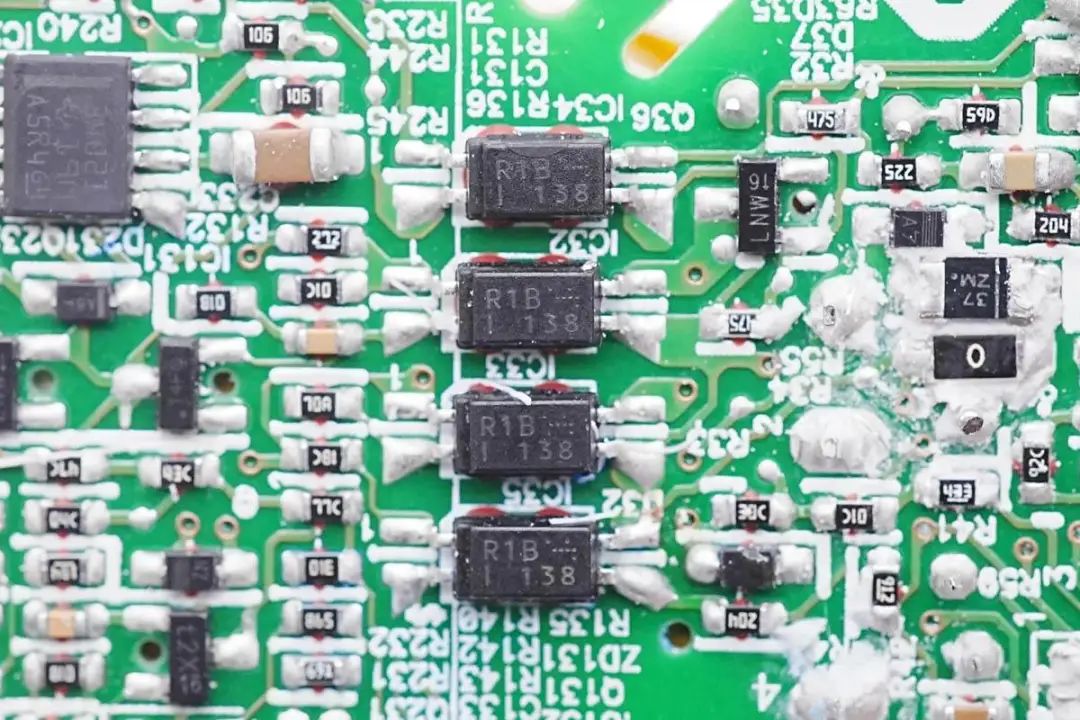

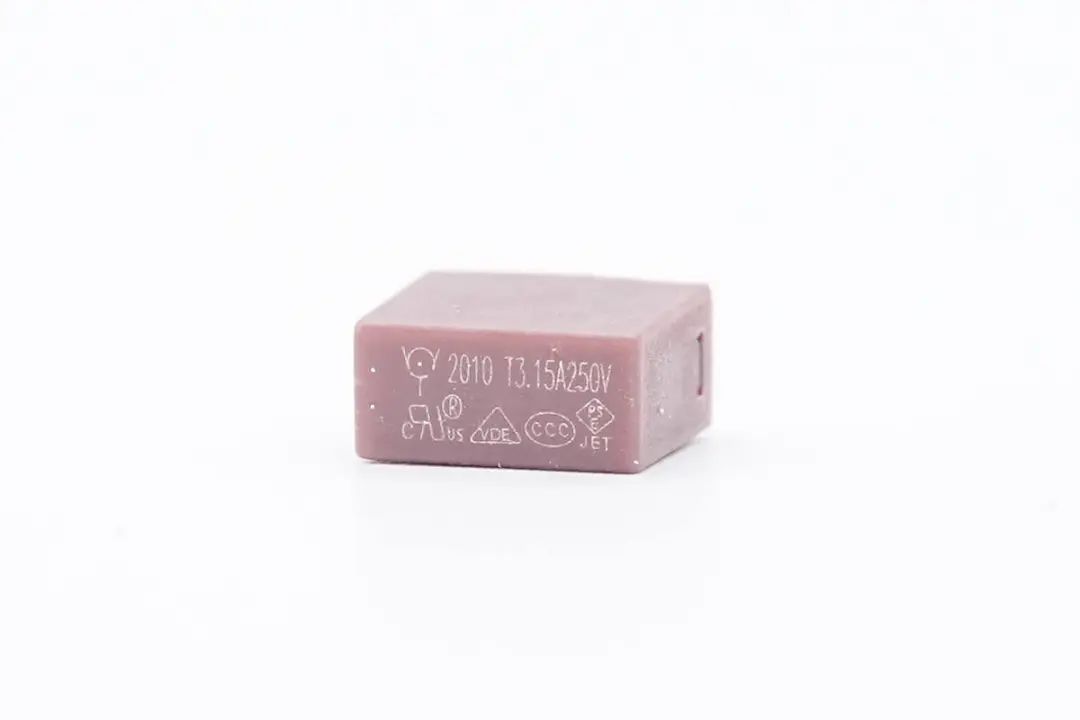

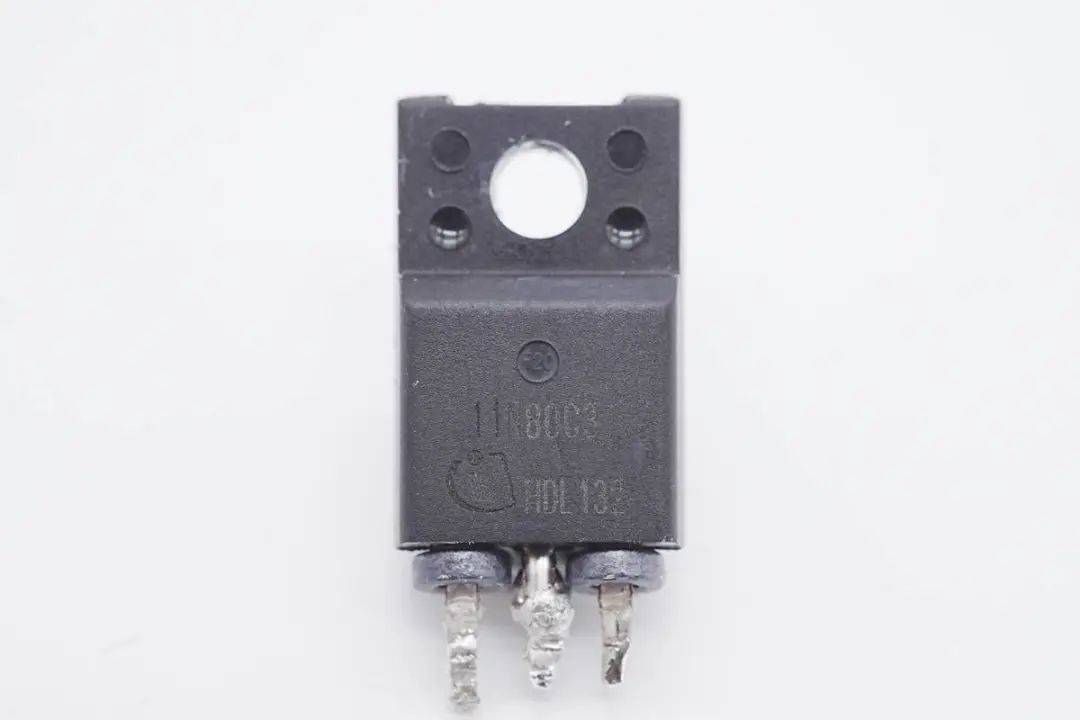

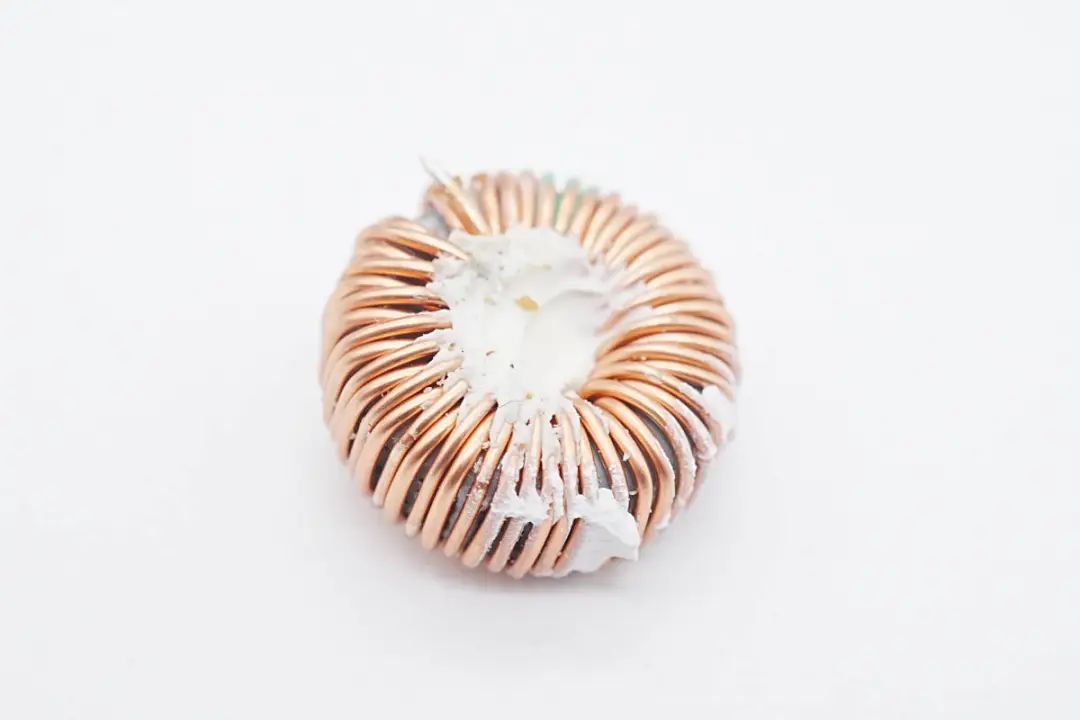

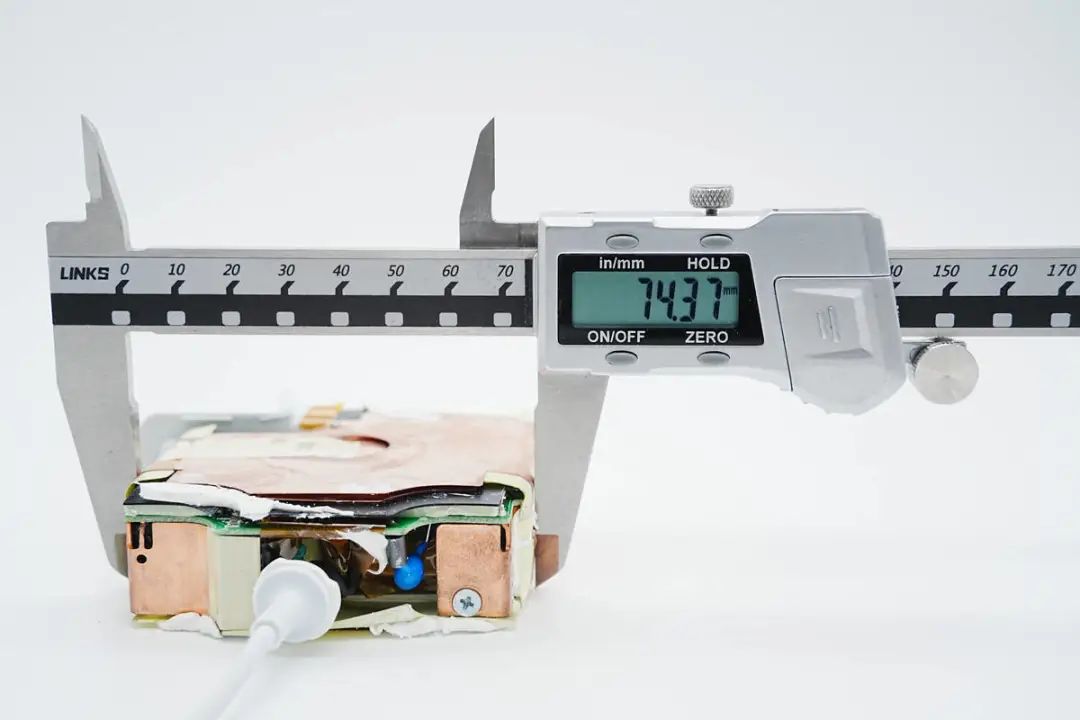

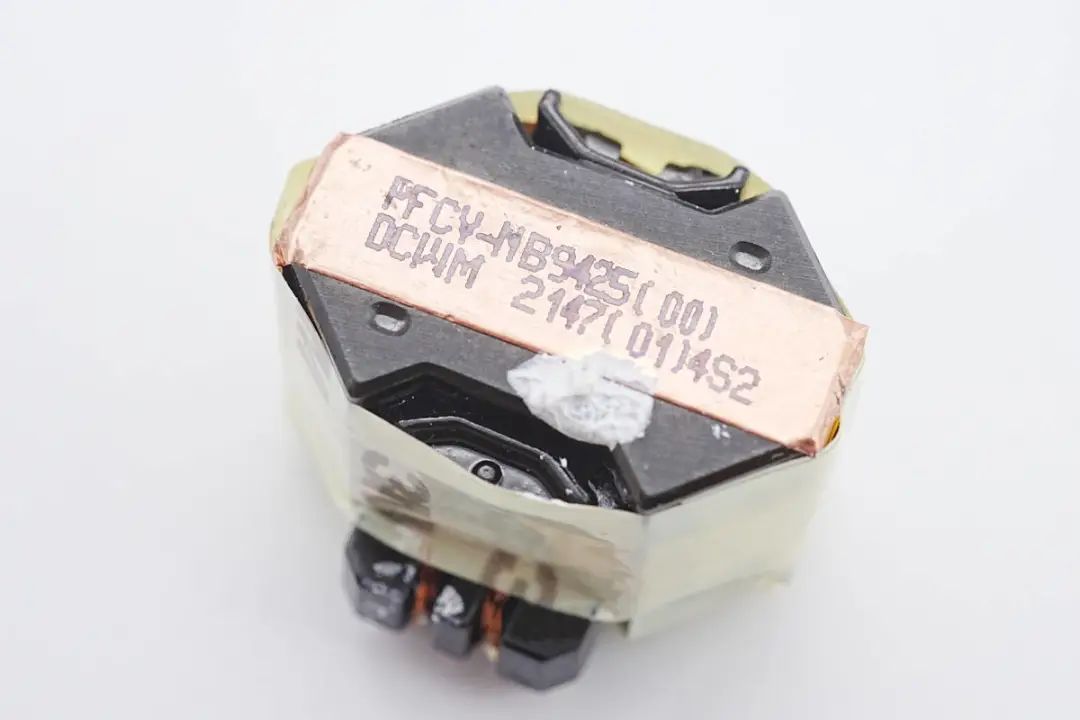

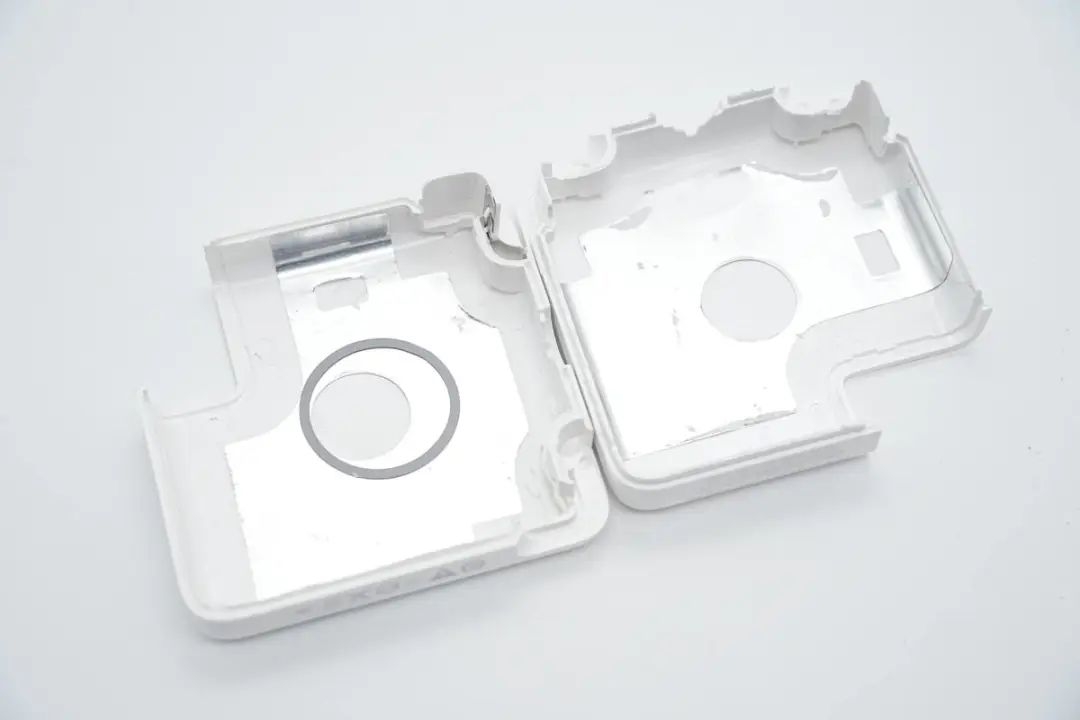

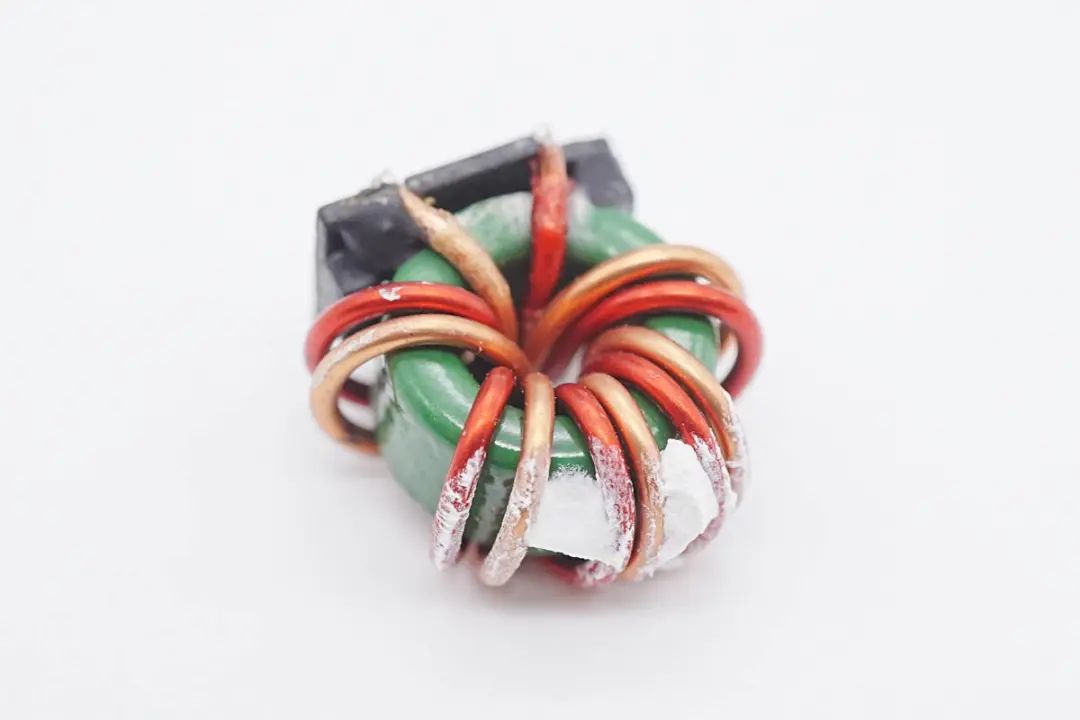

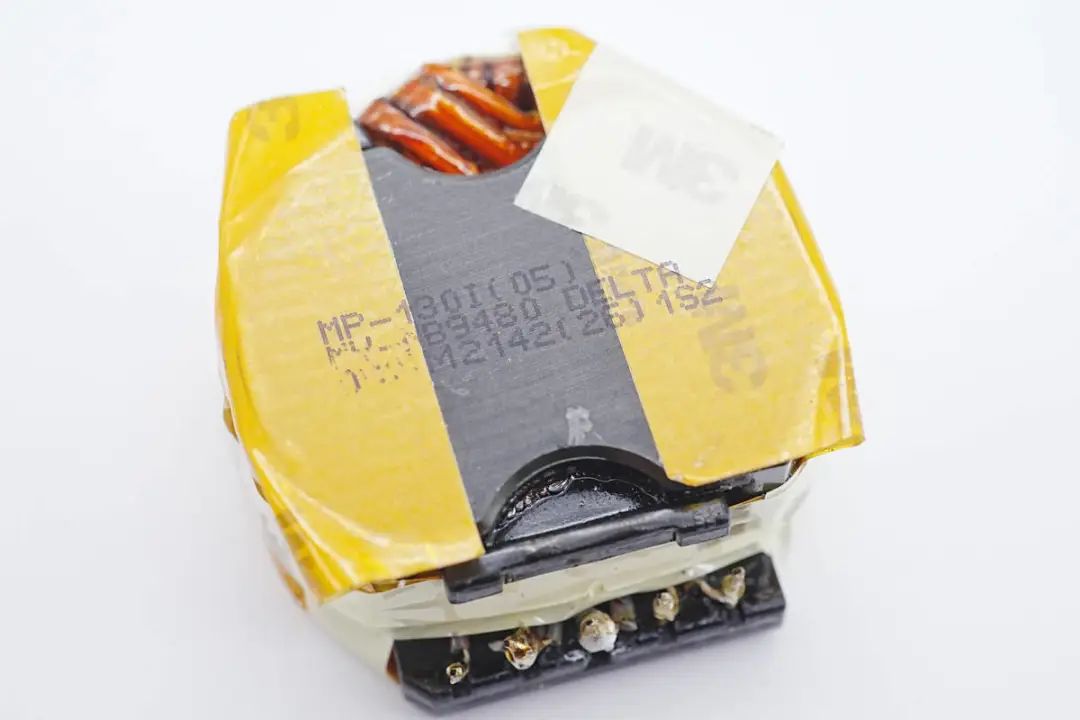

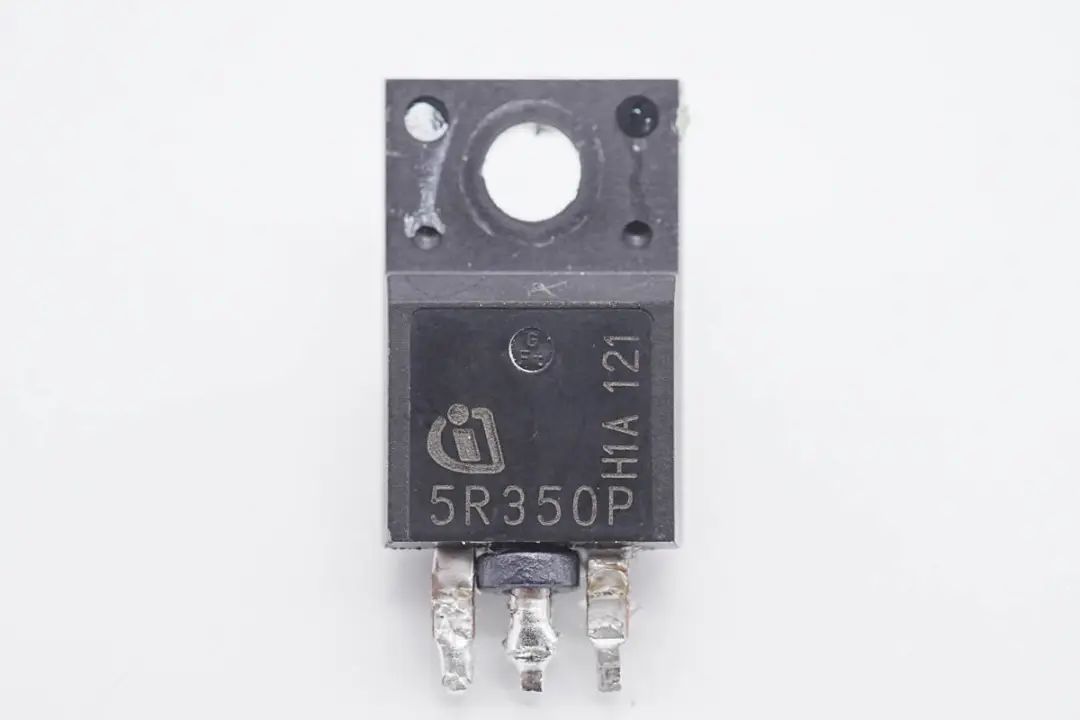

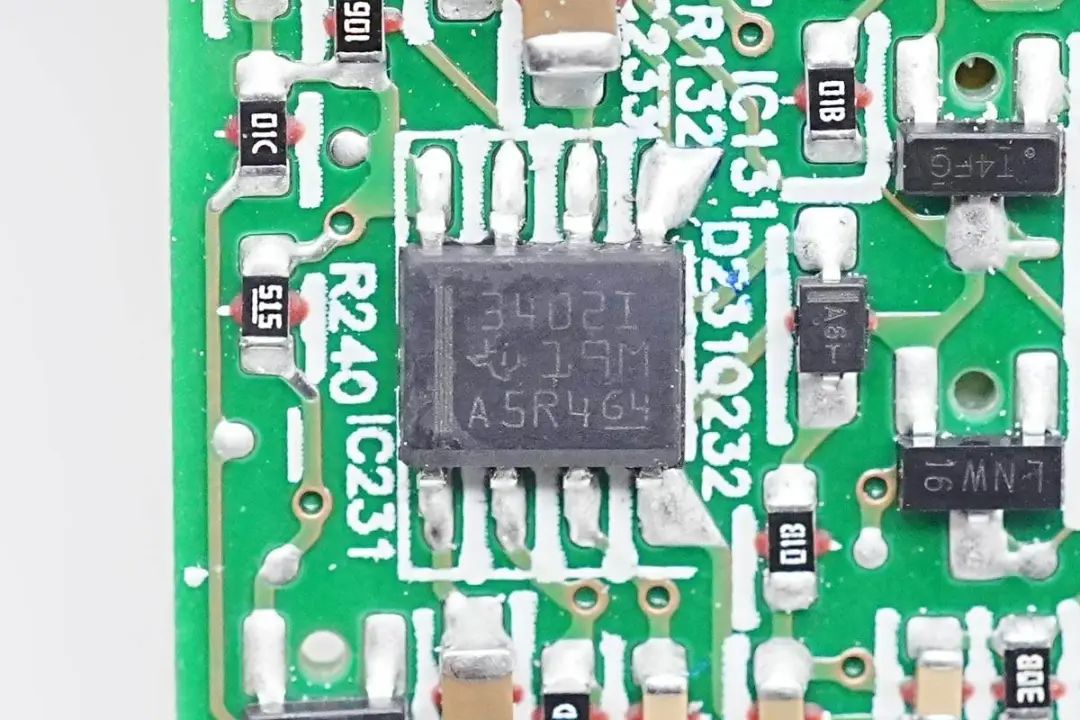

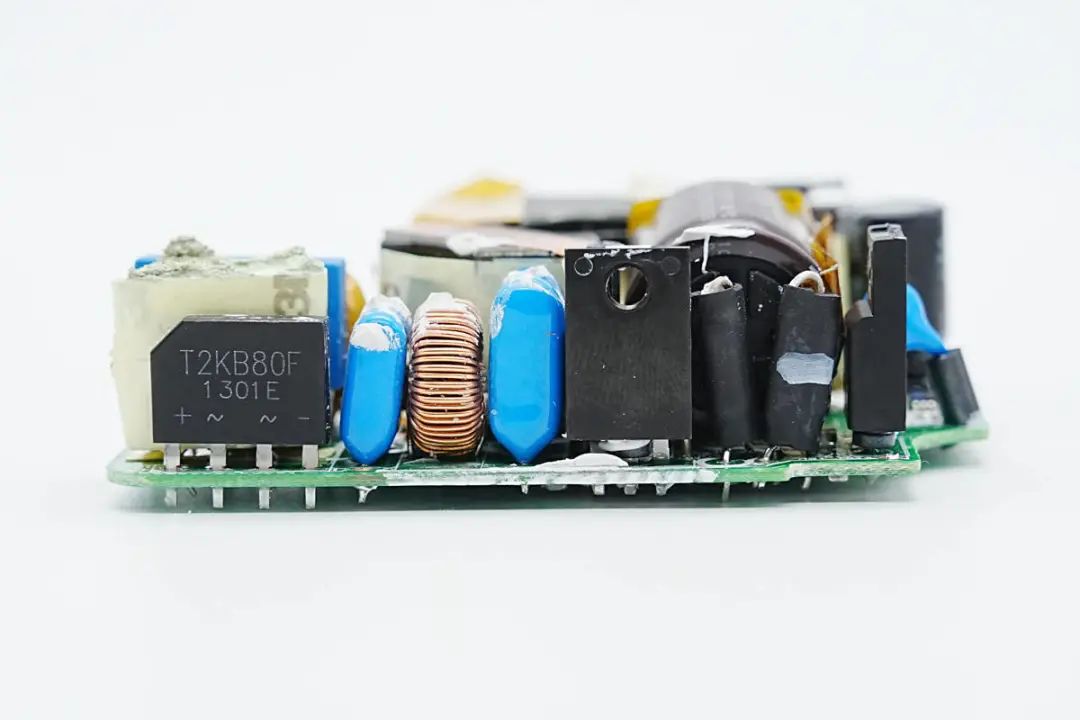

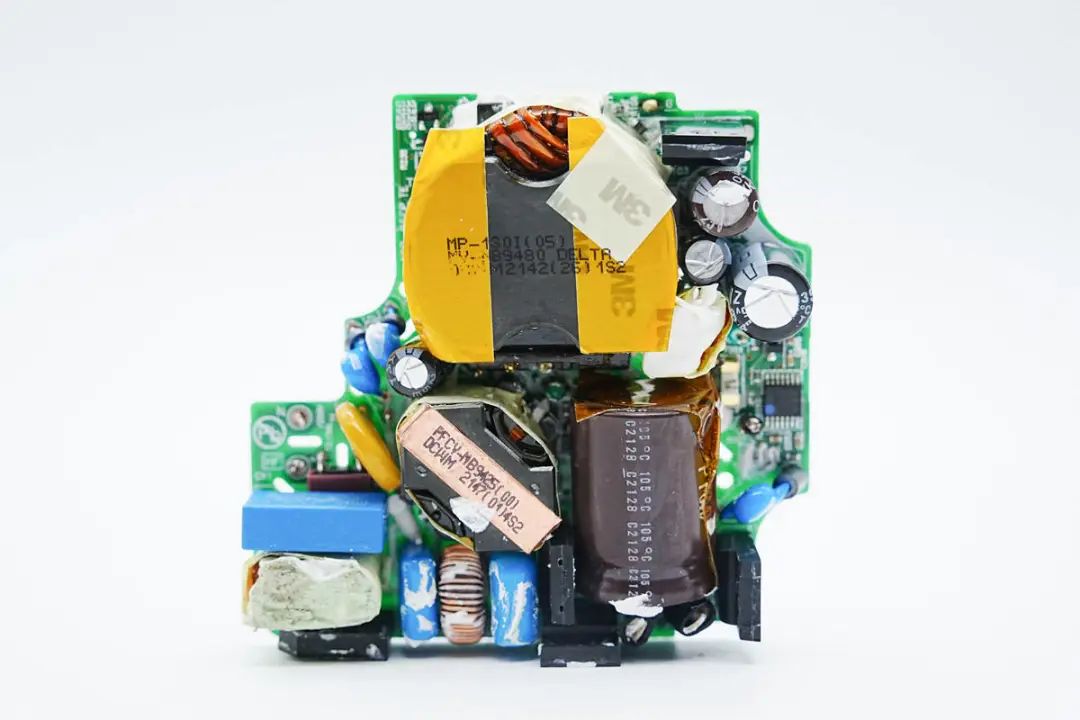

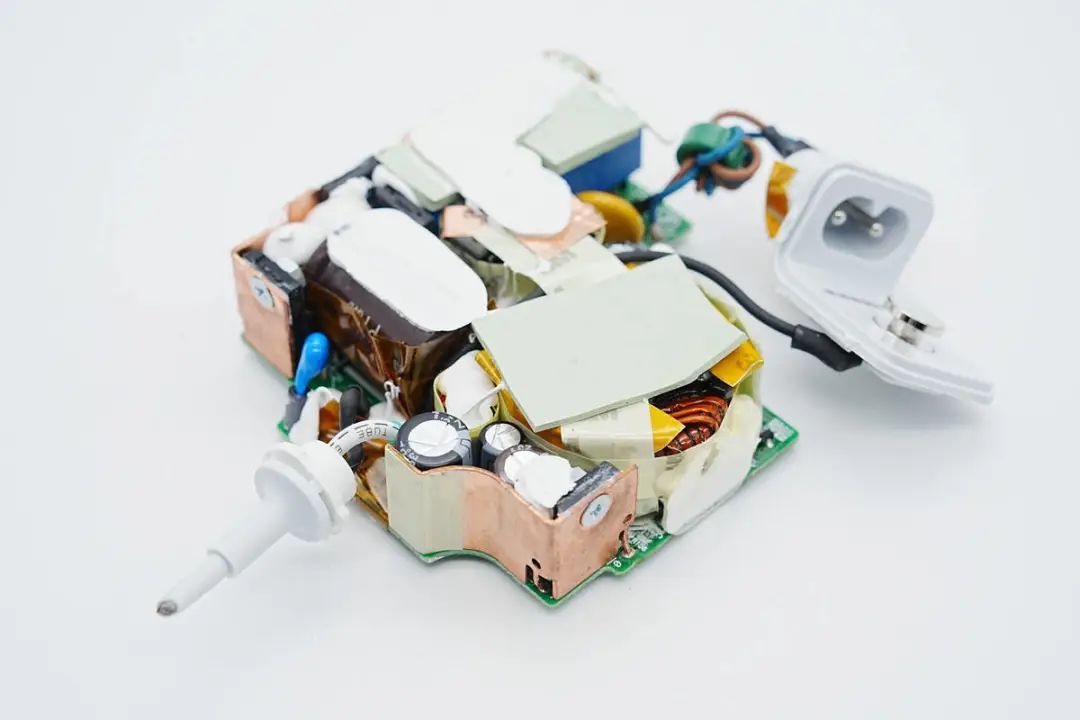

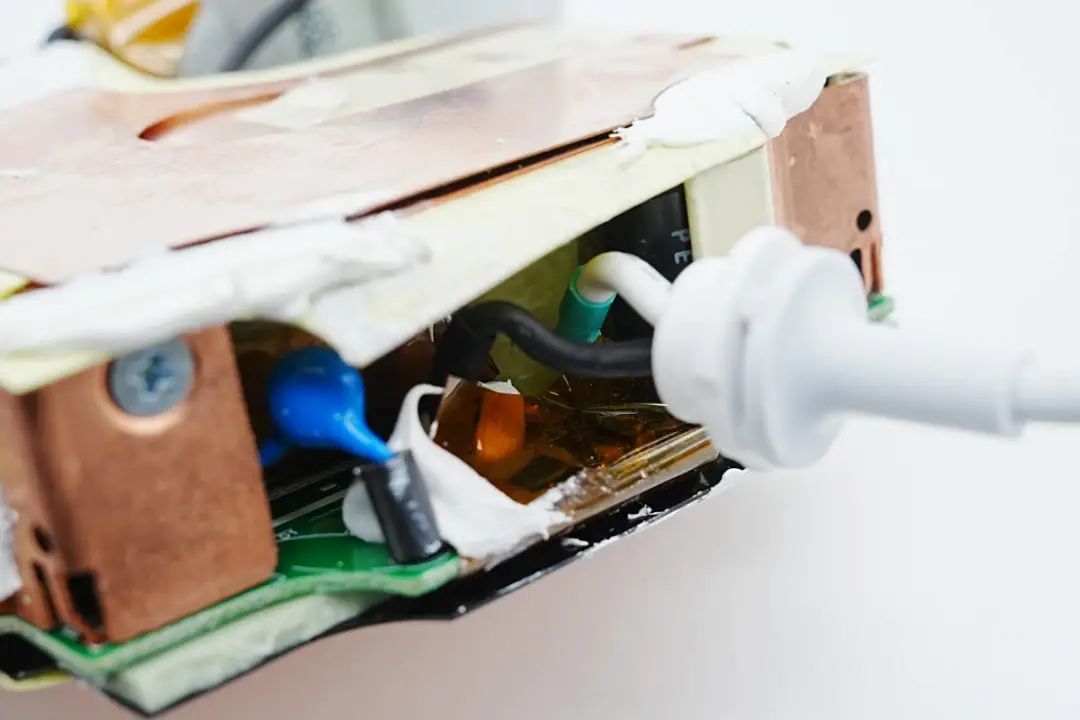

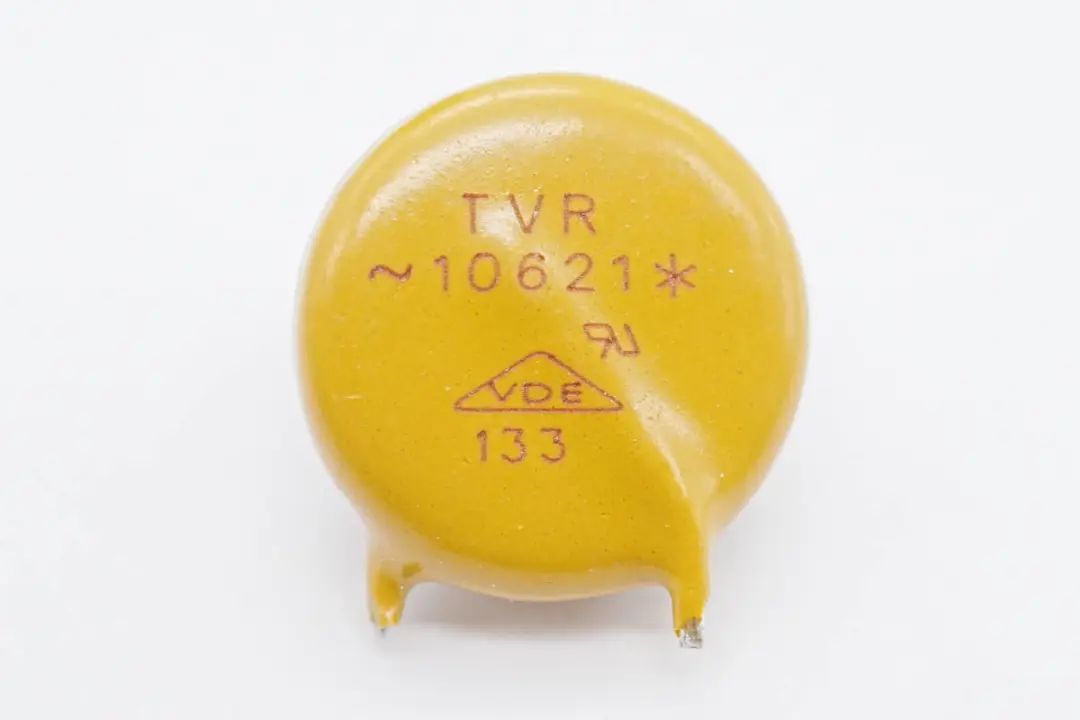

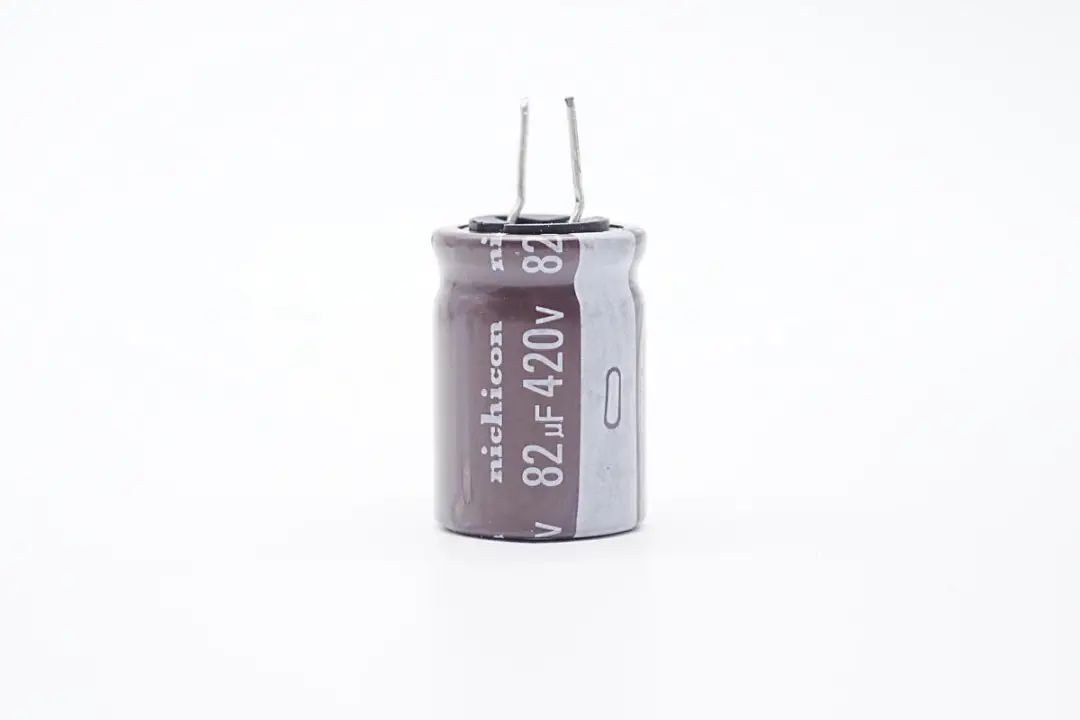

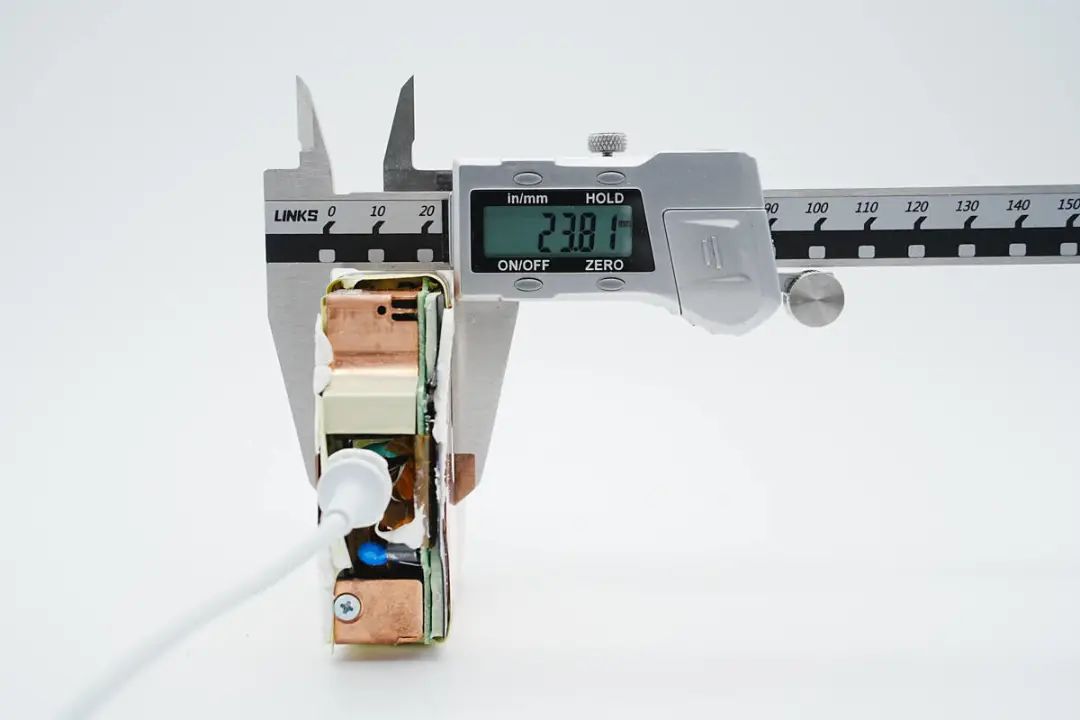

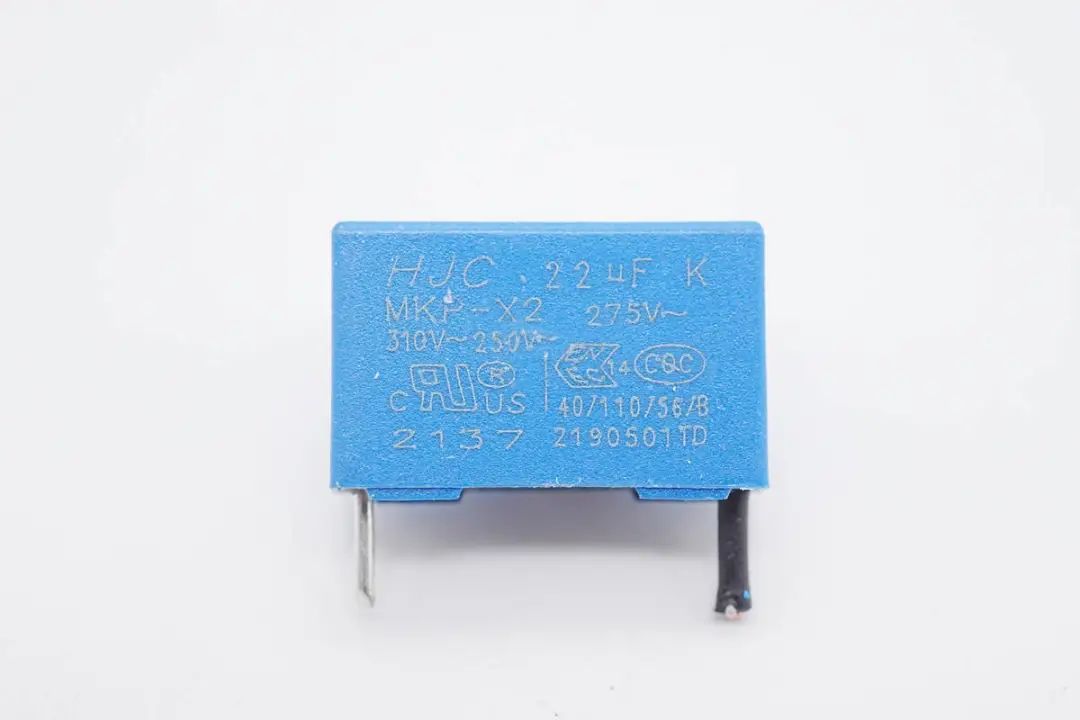

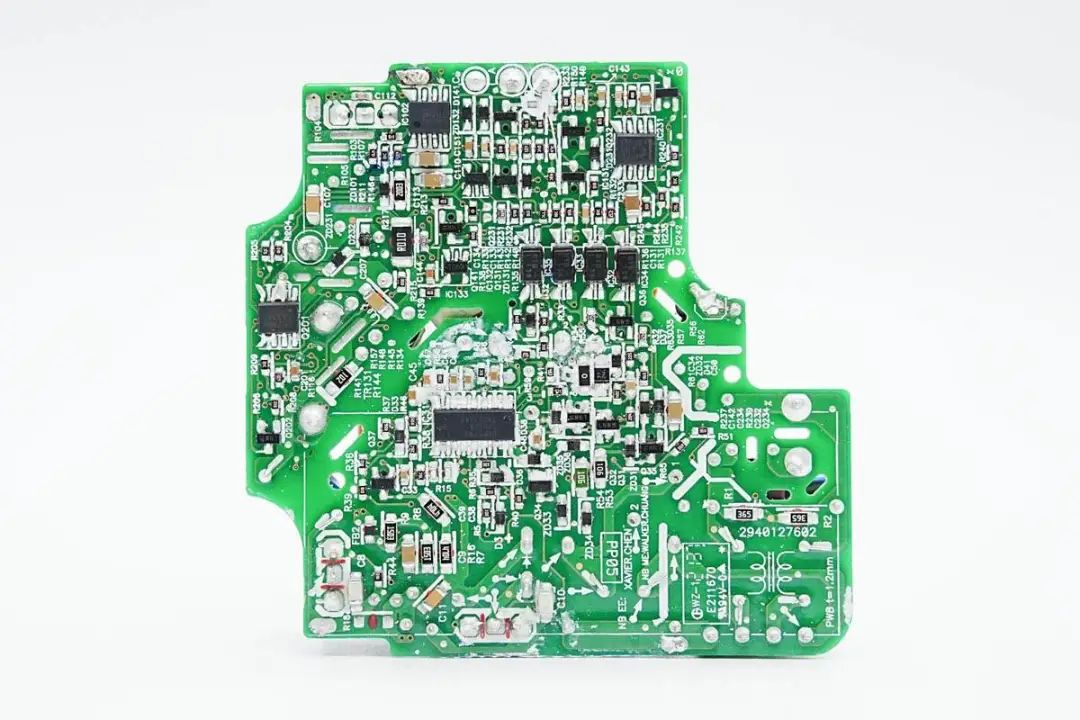

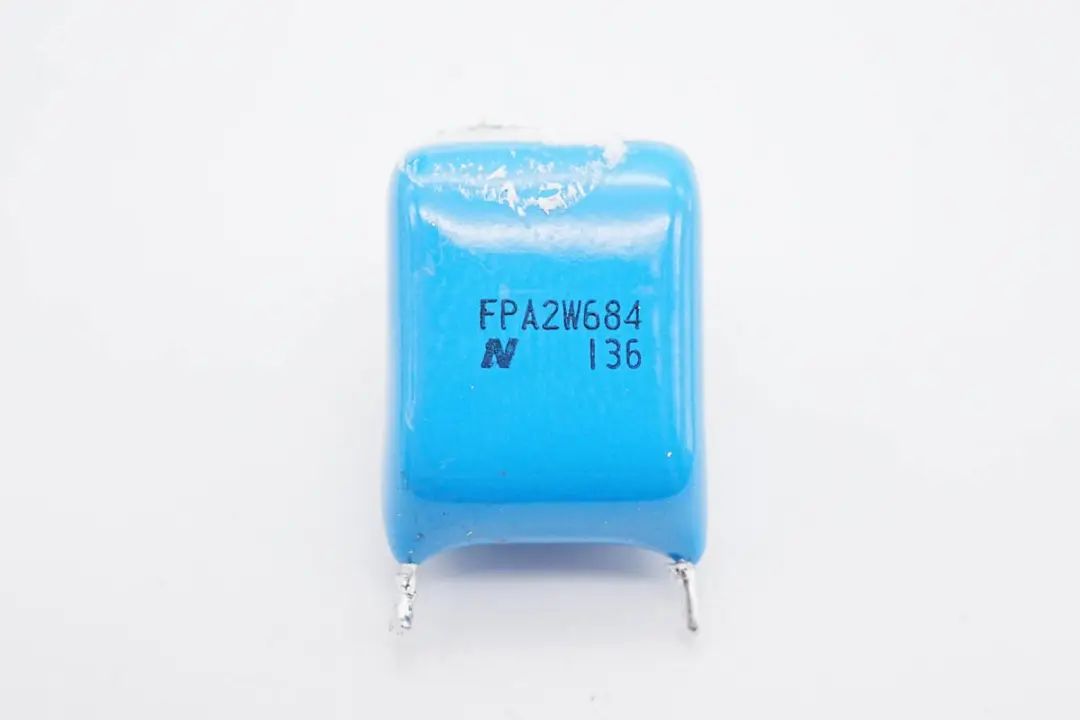

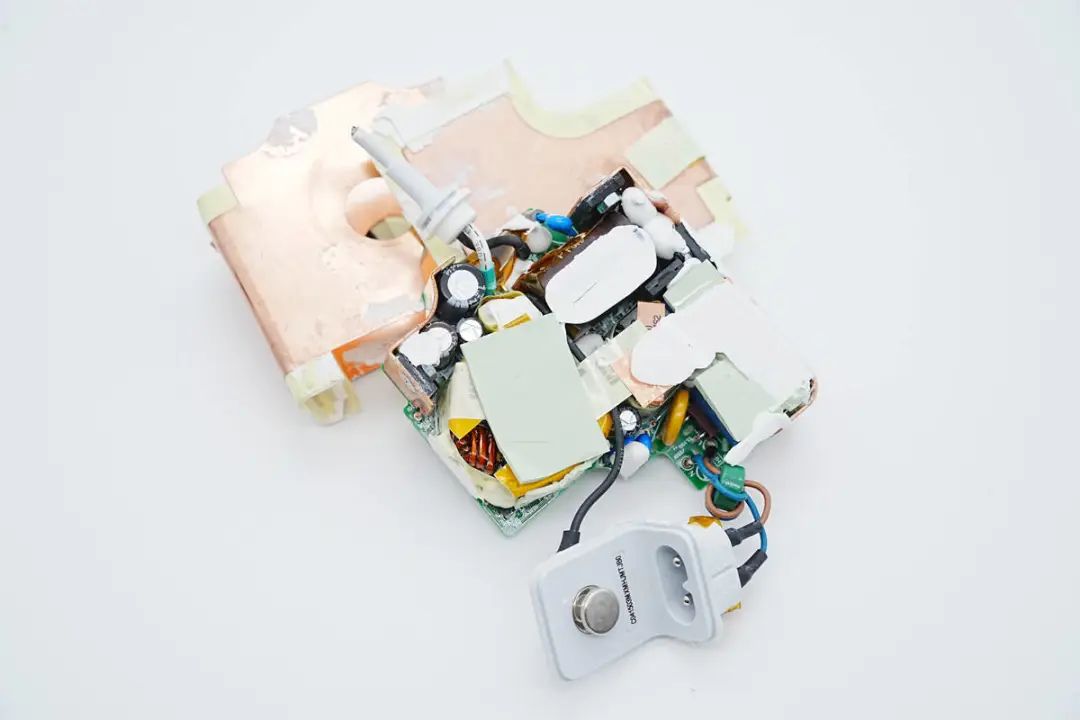

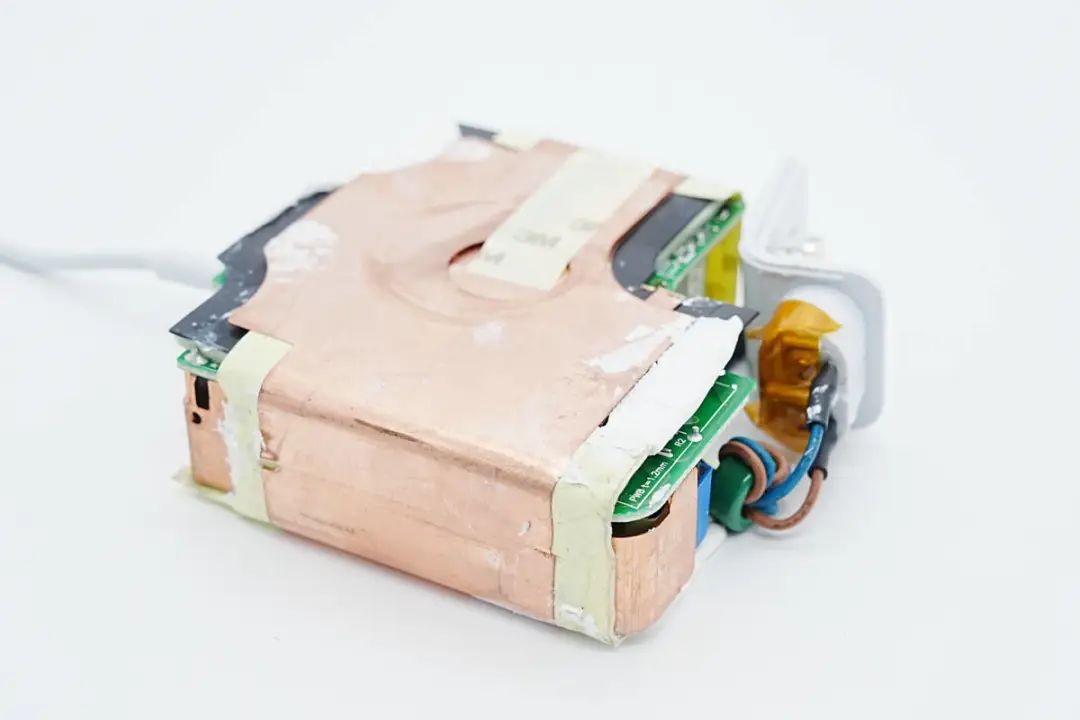

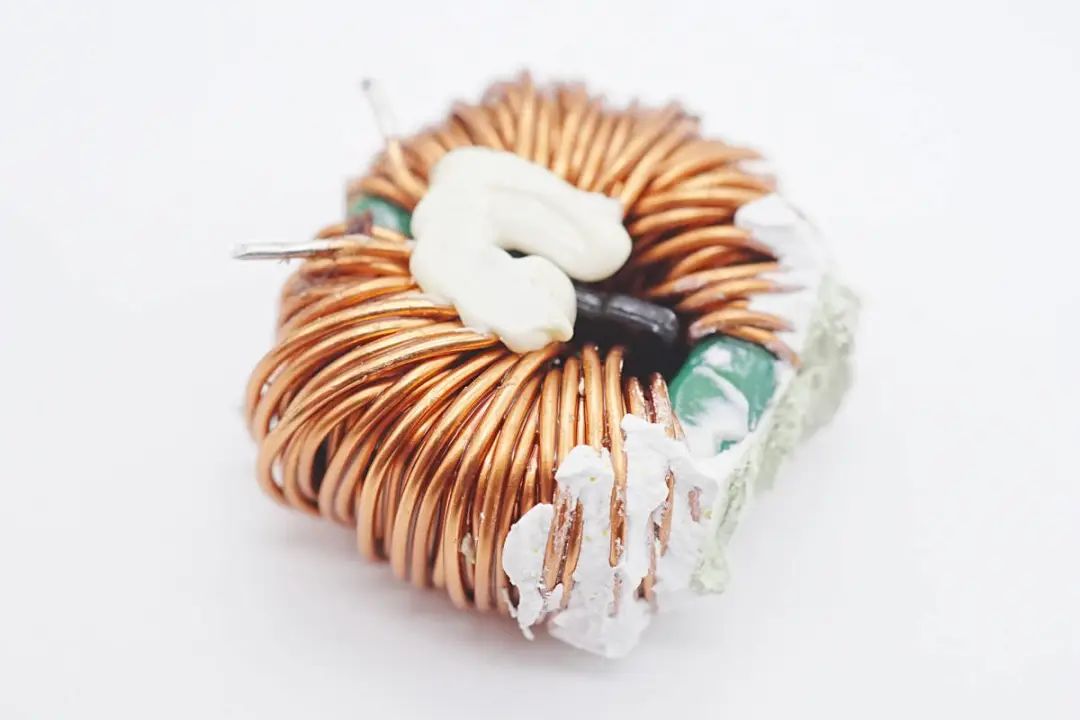

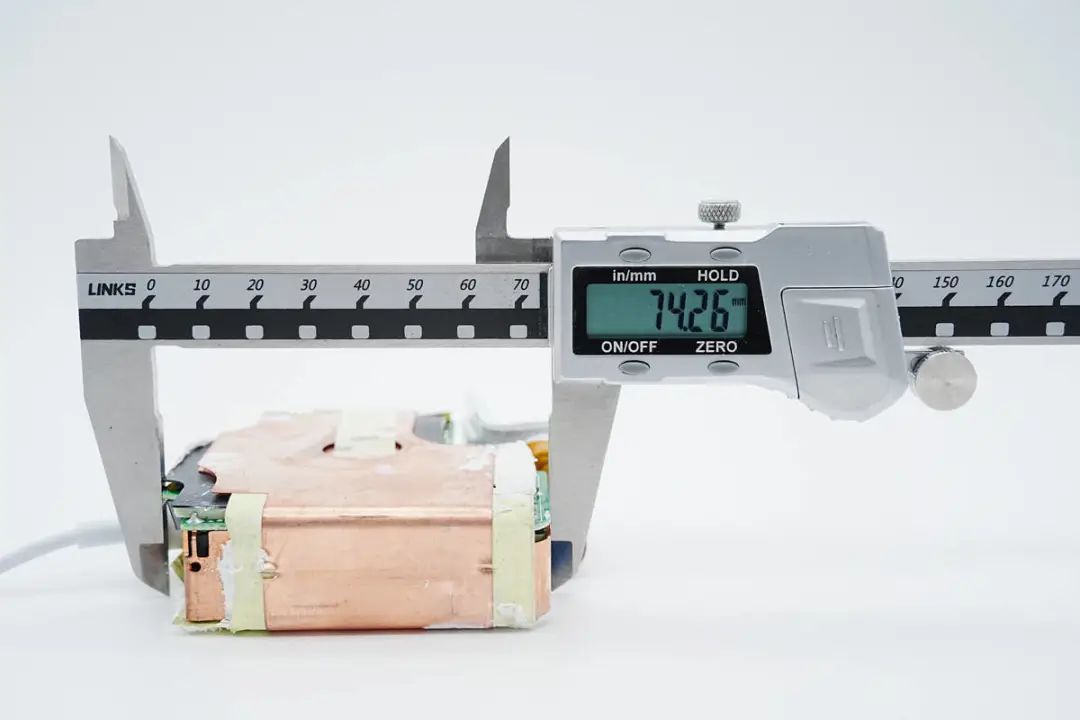

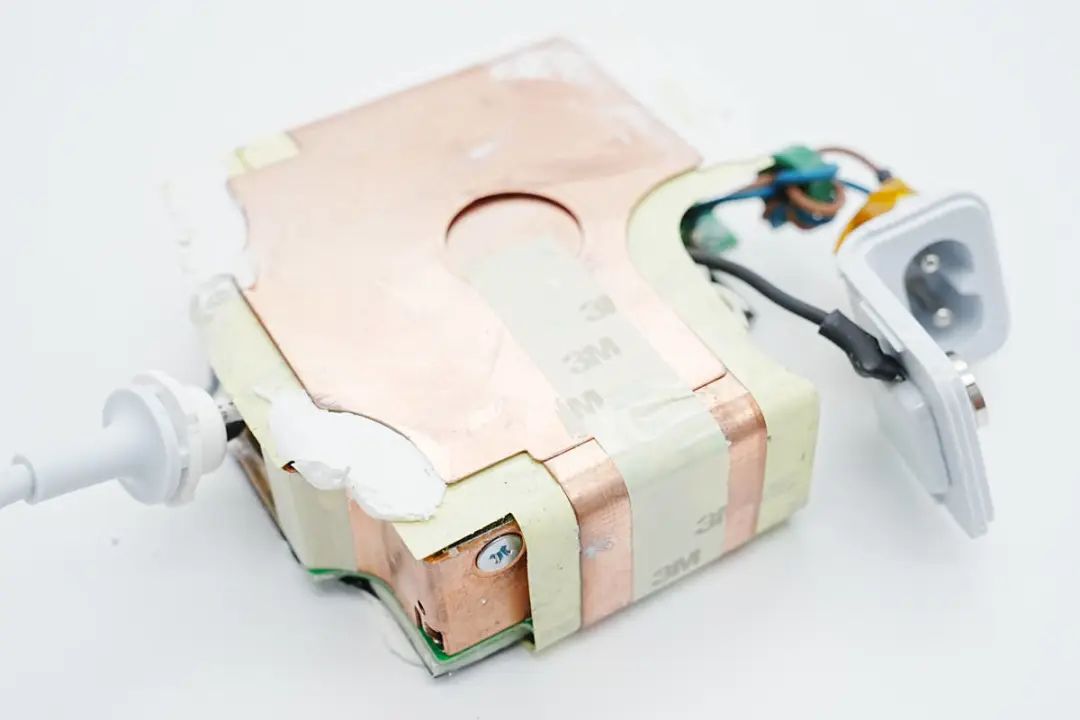

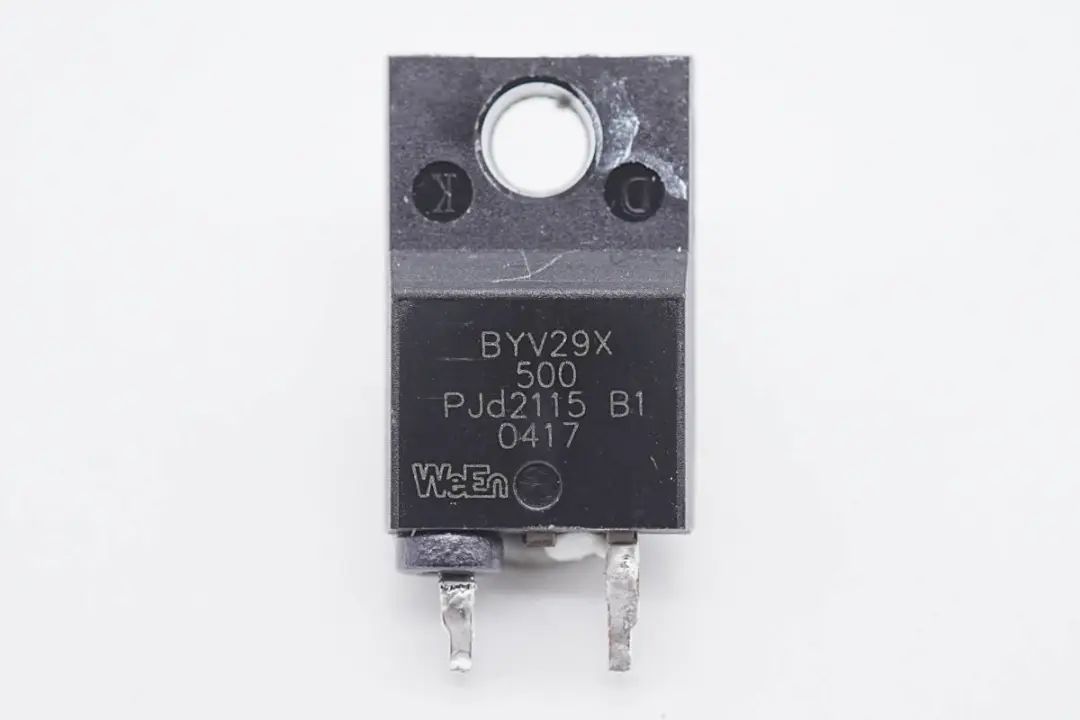

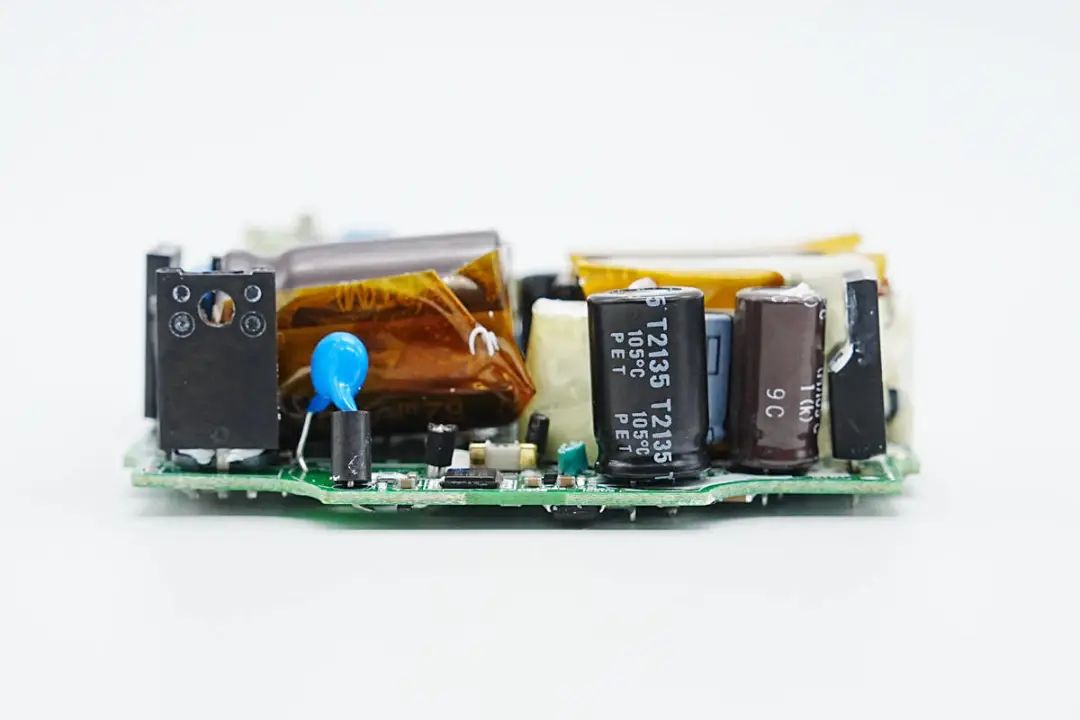

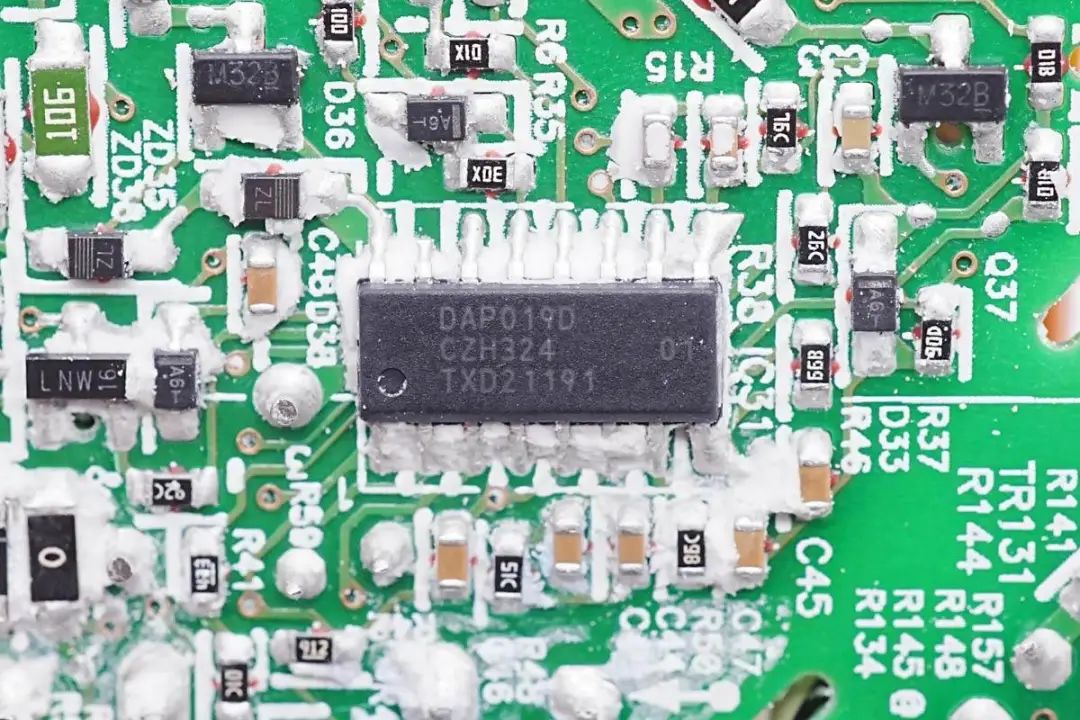

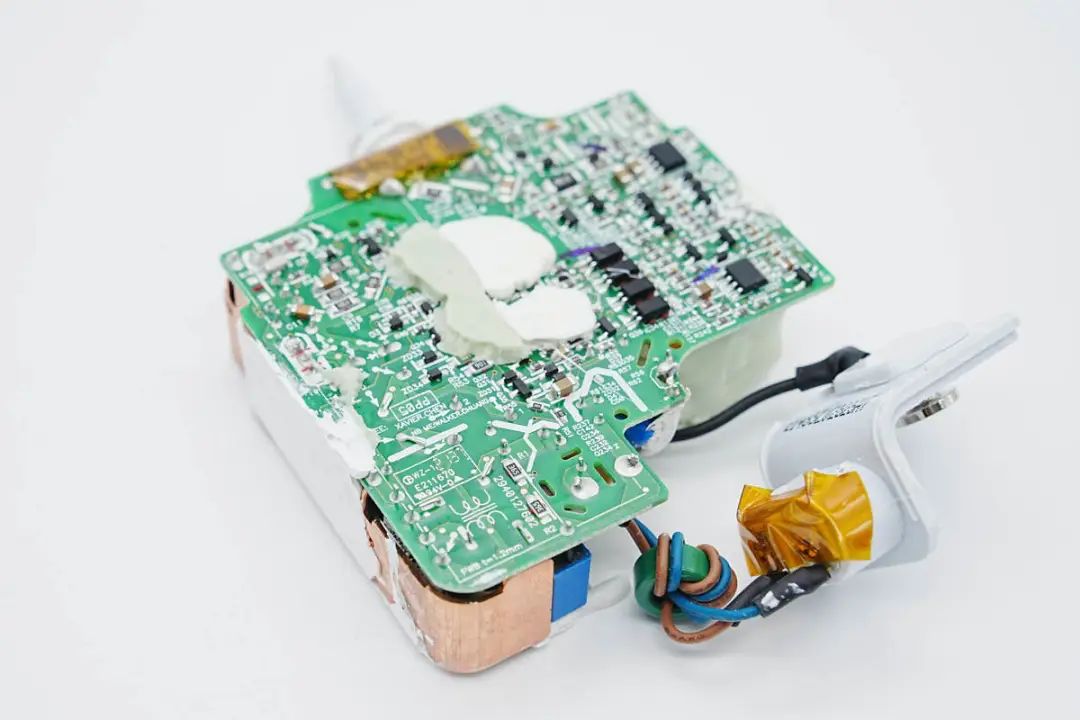

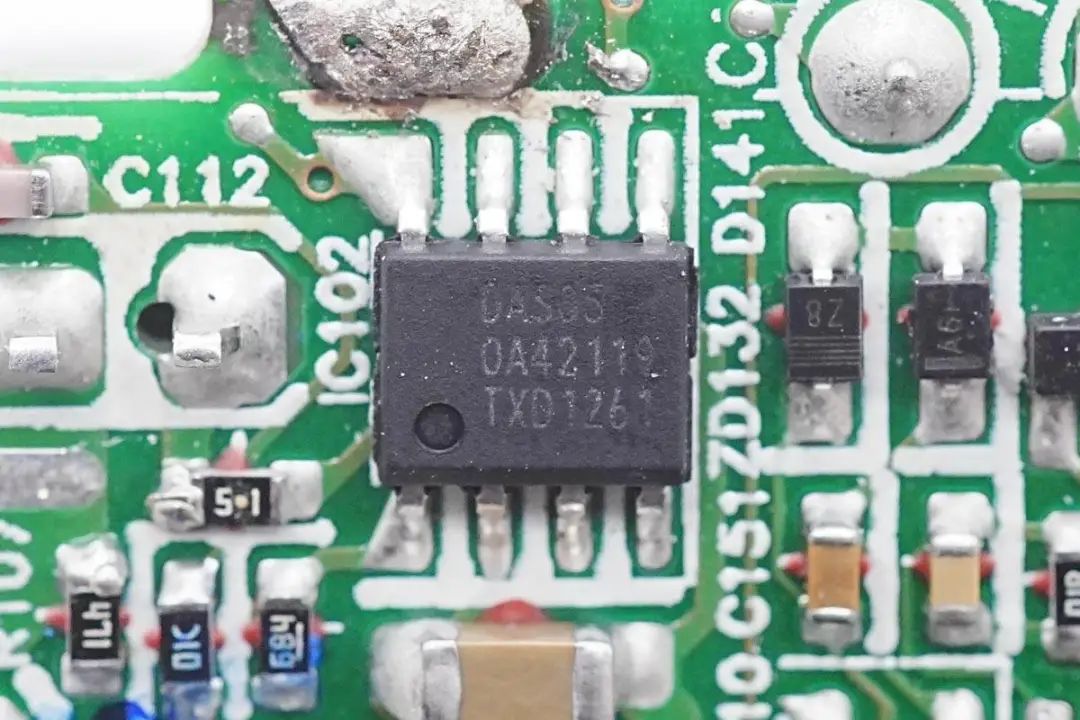

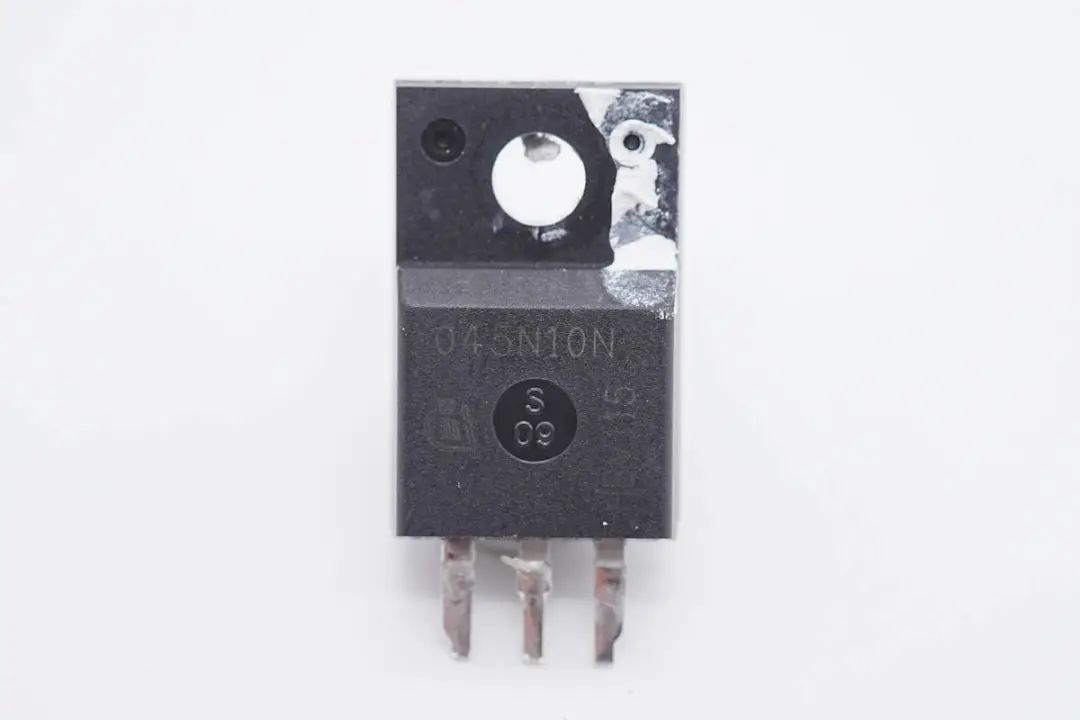

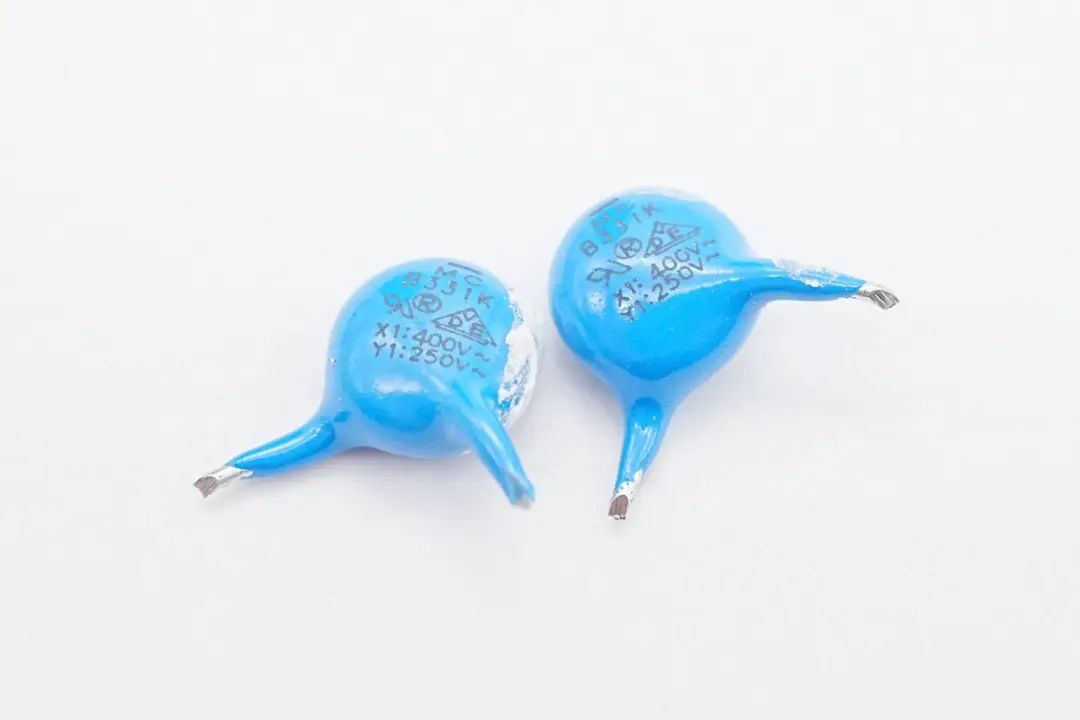

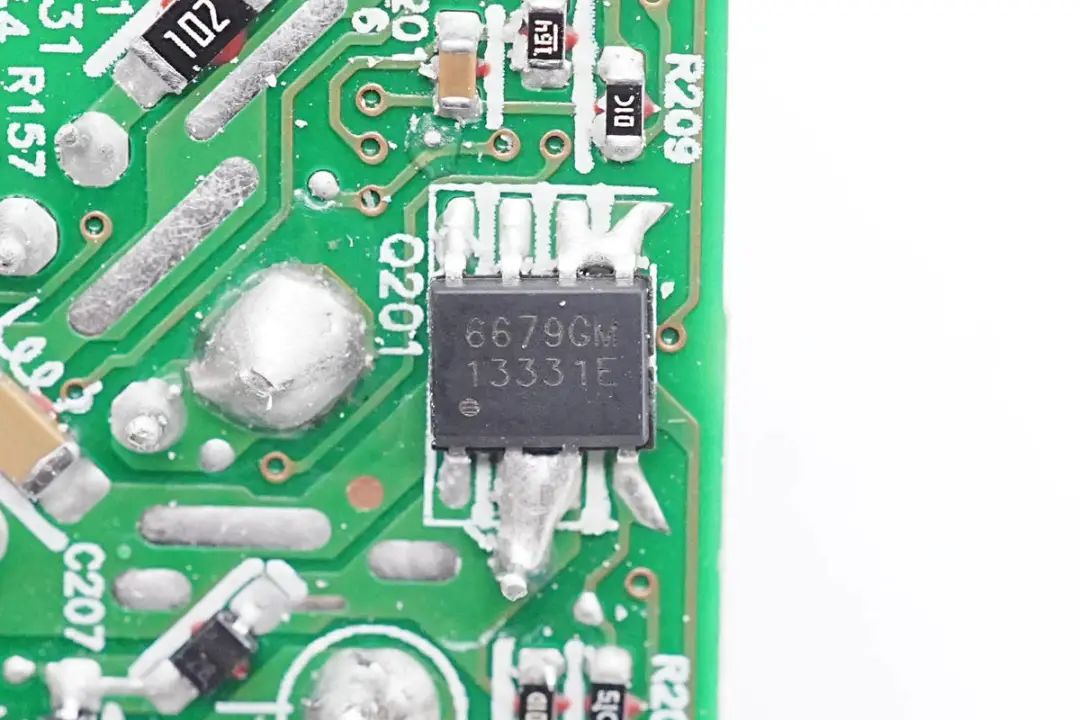

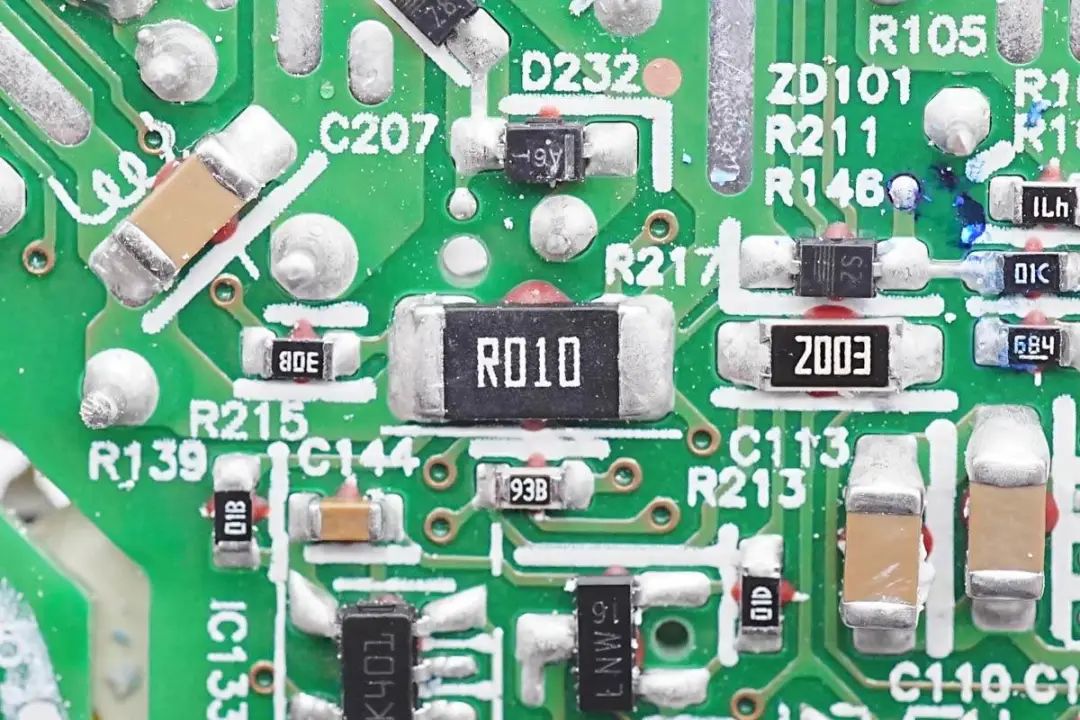

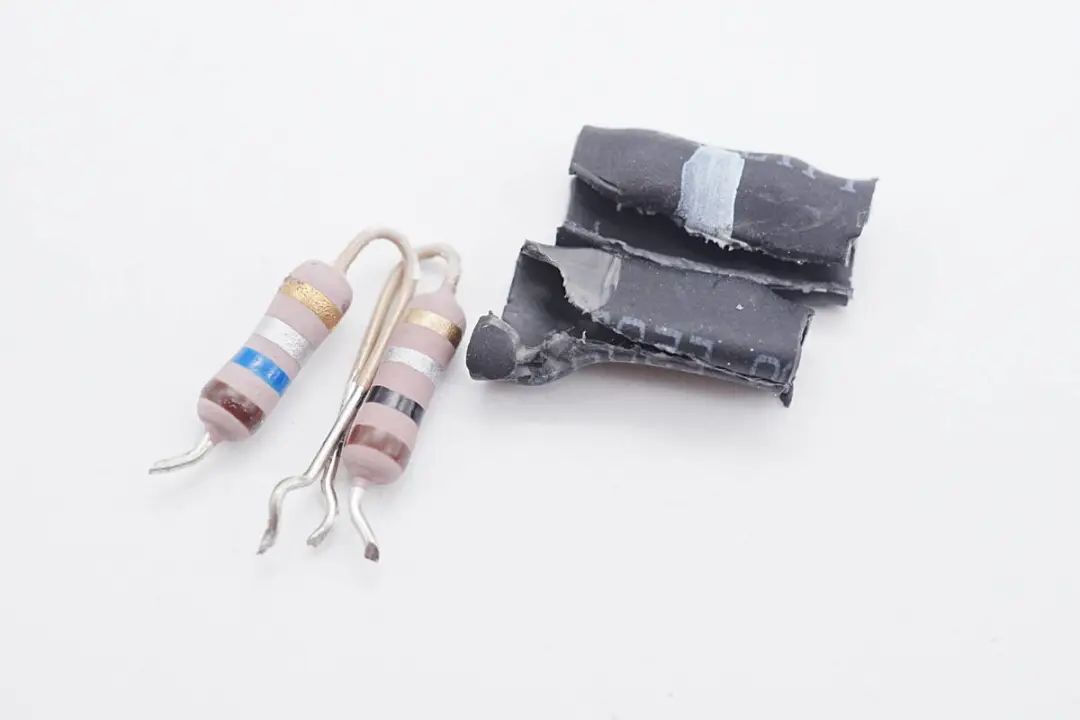

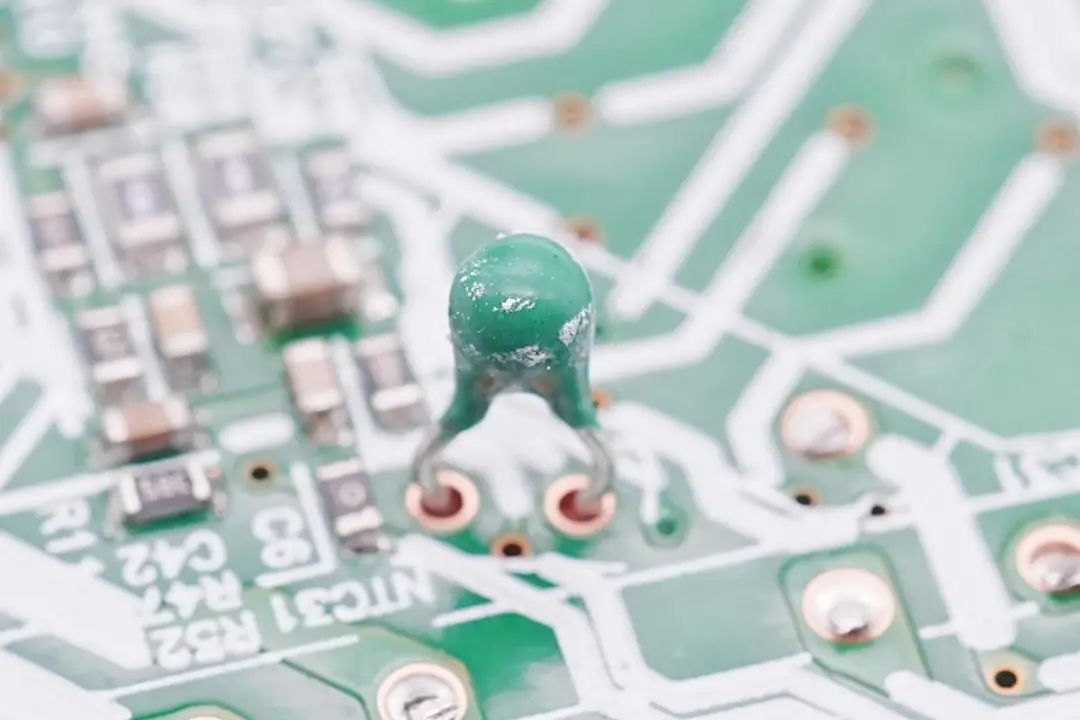

看完了苹果85W MagSafe磁吸充电器的外观展示，下面就对这款充电器进行拆解，看看内部是如何设计的。沿充电器外壳接缝拆开充电器，内部PCBA模块覆盖纯铜散热片。两片外壳内部覆盖铝制散热片。充电器PCBA模块整个包裹纯铜散热片散热，并缠绕胶带固定。纯铜散热片底部贴有胶带绝缘。散热片焊接固定到PCBA模块上。交流输入线焊接连接，穿过磁环抑制高频干扰。充电器输出导线冷压端子，并外套热缩管绝缘，焊接连接到PCBA模块上。使用游标卡尺测得PCBA模块长度约为74.26mm。PCBA模块宽度约为74.37mm。PCBA模块厚度约为23.81mm。拆下充电器PCBA模块覆盖的散热片，继续进行拆解。PCBA模块正面一览，内部元件打胶固定，初级开关管和同步整流管均采用螺丝固定纯铜散热片，变压器贴有导热垫，通过纯铜散热片散热。PCBA模块背面也贴有导热垫，并通过白色胶水固定。拆下两片散热片，并清理掉电路板上的胶水和导热垫，开始观察PCBA模块。充电器PCBA模块正面一览，左下角为输入保险丝，EMI电路和整流桥，底部为滤波电感和滤波电容，上方为PFC升压电感，右侧是高压滤波电解电容，在电解电容上方是开关变压器，顶部为同步整流管和输出滤波电容及滤波电感。PCBA模块背面焊接多颗芯片和反馈光耦，分别用于初级开关电源和输出控制，光耦用于保护和电压反馈功能。通过对充电器电路观察发现，苹果85W MagSafe充电器采用反激开关电源架构，固定电压输出为笔记本供电，初级开关管和次级同步整流管均固定散热片，降低温升。下面就从输入端开始了解电源的器件信息。充电器输入端保险丝卧置，在保险丝上方是蓝色安规X2电容。输入端延时保险丝来自华德电子，规格为3.15A 250A，用于输入过流保护。黄色压敏电阻丝印TVR10621，并联在保险丝后面，用于输入过压保护。蓝色安规X2电容来自HJC华容，容量为0.22μF。共模电感采用磁环绕制，外部缠绕胶带绝缘。充电器PCBA模块侧面焊接整流桥，滤波电容和滤波电感，PFC开关管和初级开关管。整流桥丝印T2KB80F，规格为2A 800V。滤波薄膜电容来自日通工，规格为0.47μF。滤波电感采用磁环绕制，打胶固定。另一颗滤波电容同样来自日通工，规格为0.68μF。开关电源初级主控芯片来自台达，丝印DAP019D，为定制型号，内置PFC和反激控制器。PFC升压开关管来自英飞凌，丝印5R350P，实际型号为IPP50R350CP，是一颗耐压550V的NMOS，导阻为350mΩ，采用TO220FP封装。PFC升压整流管来自瑞能，型号BYV29X-500，是一颗超快恢复二极管。PFC升压电感特写，磁芯采用铜箔屏蔽。高压滤波电容来自尼吉康，规格为82μF420V。初级开关管来自英飞凌，丝印11N80C3，实际型号为SPA11N80C3，NMOS，耐压800V，导阻0.45Ω，采用TO220FP绝缘封装，有助于简化电源内部散热设计。用于检测PFC开关管和初级开关管电流的取样电阻，外套热缩管绝缘。用于为初级电源芯片供电的滤波电容，来自红宝石，规格为50V47μF。开关变压器特写，磁芯缠绕胶带绝缘。蓝色Y电容特写。四颗光耦用于输出电压反馈以及保护控制功能。同步整流控制器来自台达，丝印DAS05，采用SO8封装。同步整流管来自英飞凌，丝印045N10N，实际型号为IPA045N10N3 G，是一颗TO220FP封装的NMOS，耐压100V，导阻4.5mΩ。输出侧焊接滤波电感，保险丝和滤波电容，滤波电感采用胶带缠绕绝缘。其中一颗输出滤波电容来自贵弥功，规格为25V 390μF，为KZH低损耗，长寿命系列电解电容。另一颗输出滤波电容来自红宝石，规格为25V 680μF，为ZLH长寿命系列电解电容。输出滤波电感特写，采用红色和铜色漆包线绕制，底部固定绝缘板。一颗电压比较器芯片来自TI德州仪器，丝印3402I，实际型号为TLV3402，是一颗超低功耗的双路电压比较器，用于保护功能。输出保护管来自富鼎先进，型号AP6679GM，PMOS，耐压30V，导阻9mΩ，采用SO-8封装。输出电流取样电阻，丝印R010，10mΩ。PCB上焊接一颗丝印V125D的芯片。用于输出过流保护的保险丝，规格为5A。检测充电器内部温度的绿色热敏电阻，用于过热保护功能。一颗滤波电容来自红宝石，规格为16V220μF，ZLH长寿命电解电容。

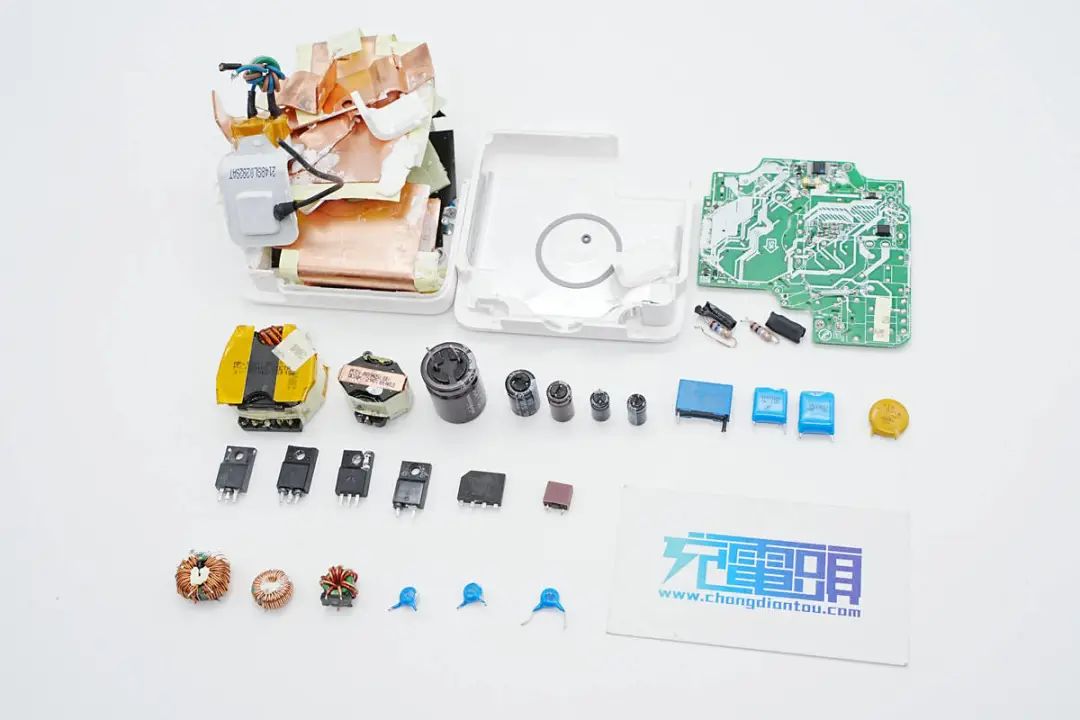

全部拆解完毕，来张全家福。

充电头网拆解总结

苹果85W充电器采用线缆与充电器一体设计，搭配专用磁吸插头，专为笔记本充电使用，充电器外壳上设有理线卡，方便收纳输出线缆，便于携带。包装内附赠了折叠插头和1.8米长交流电源线，充电器输出线长1.8米，可根据使用情况灵活选择，方便使用。

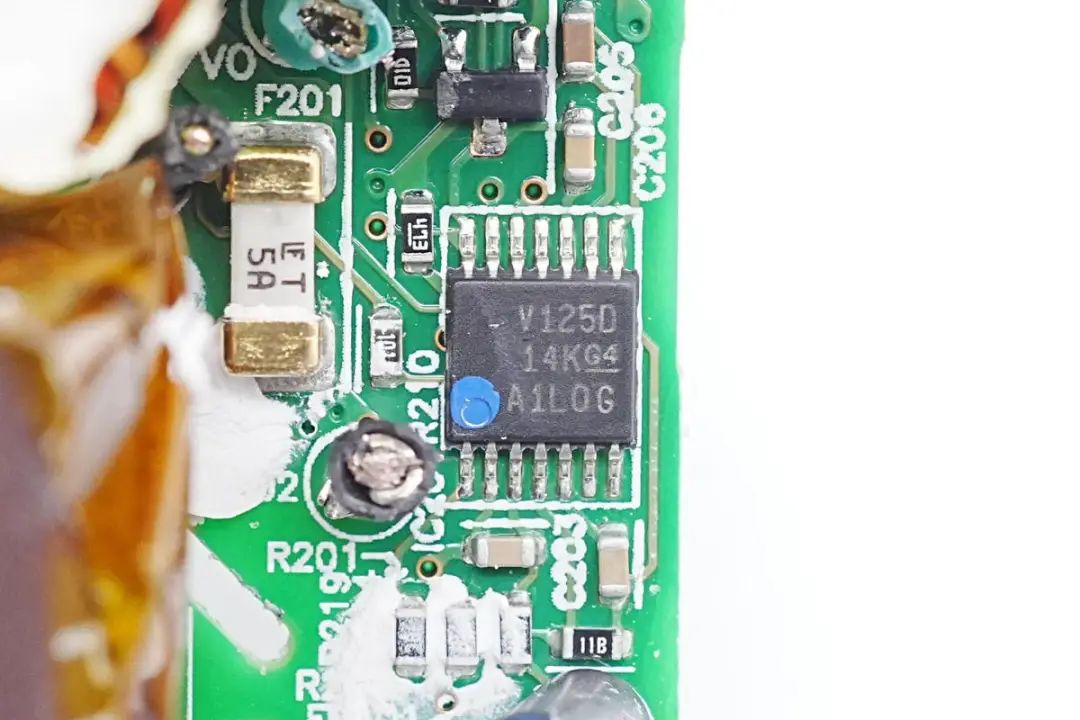

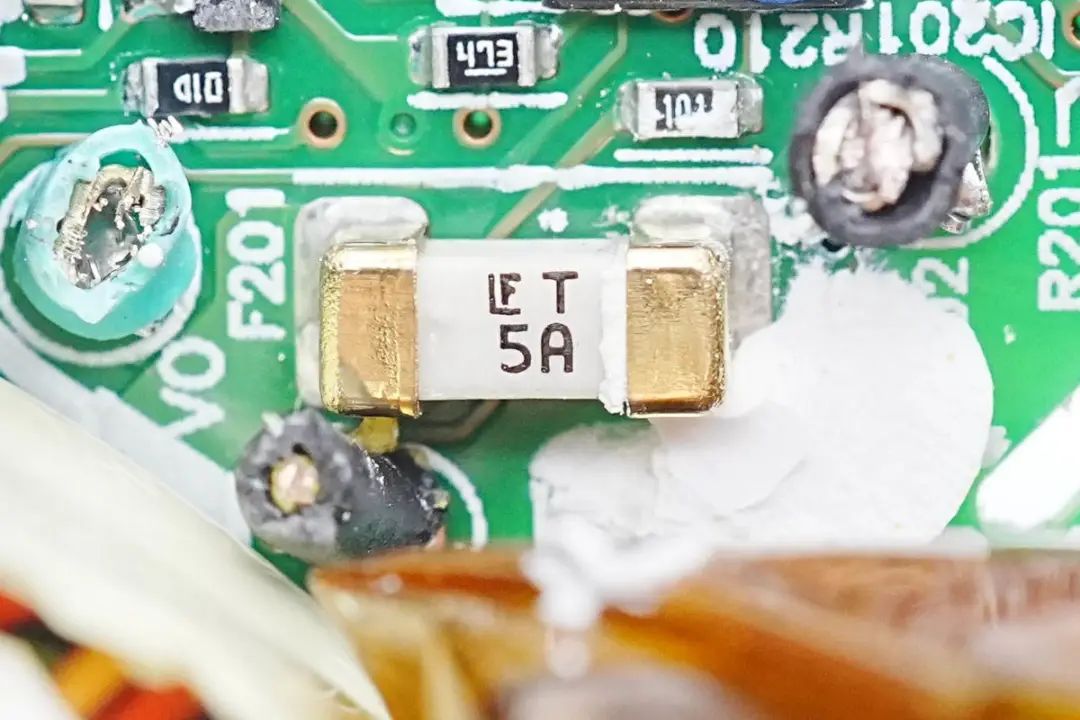

充电头网通过拆解了解到，苹果60W磁吸充电器采用PFC+反激开关电源，固定电压输出，PCBA模块包有纯铜散热片进行散热，外壳内部采用铝制散热片散热。输出配有控制电路和保险丝进行保护等功能。

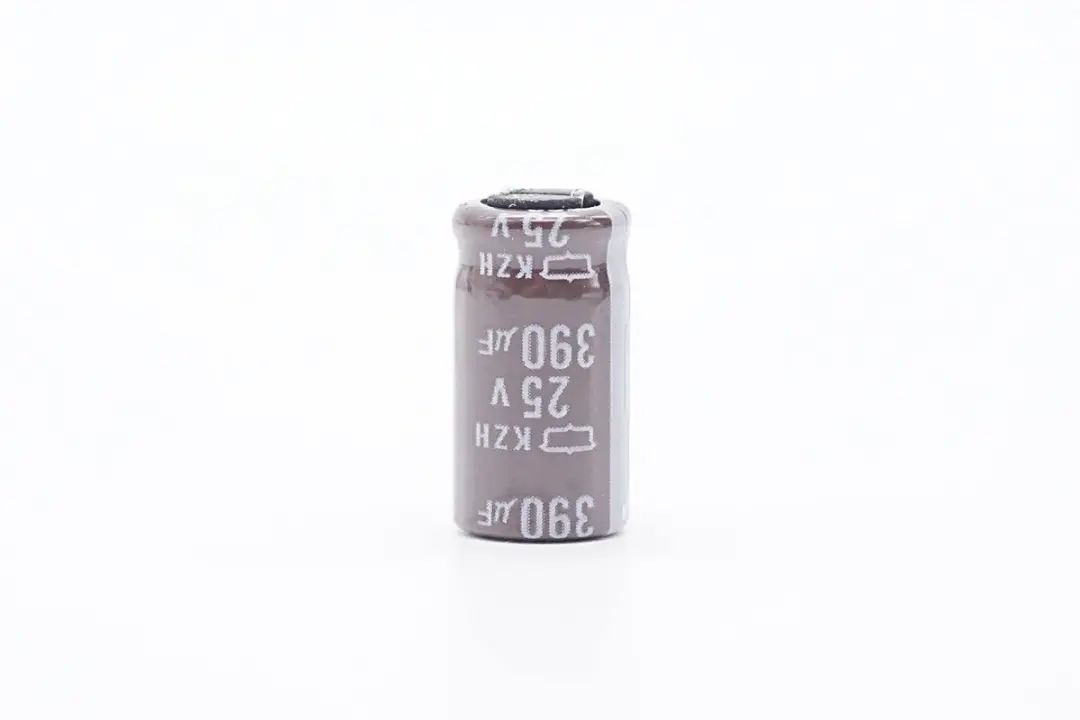

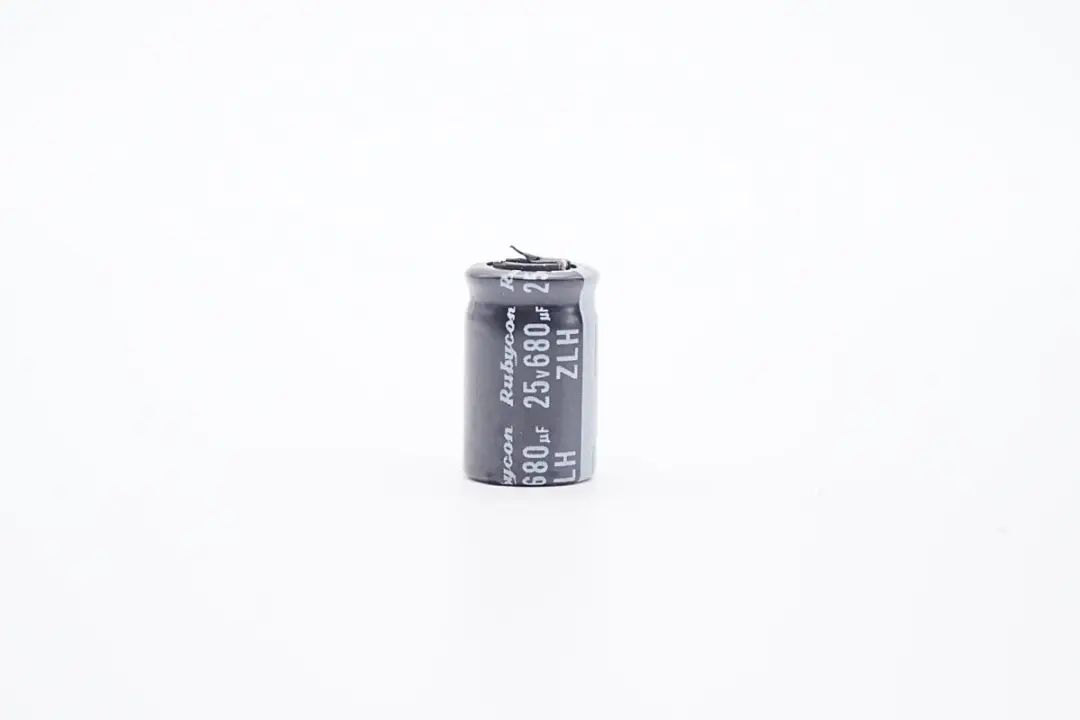

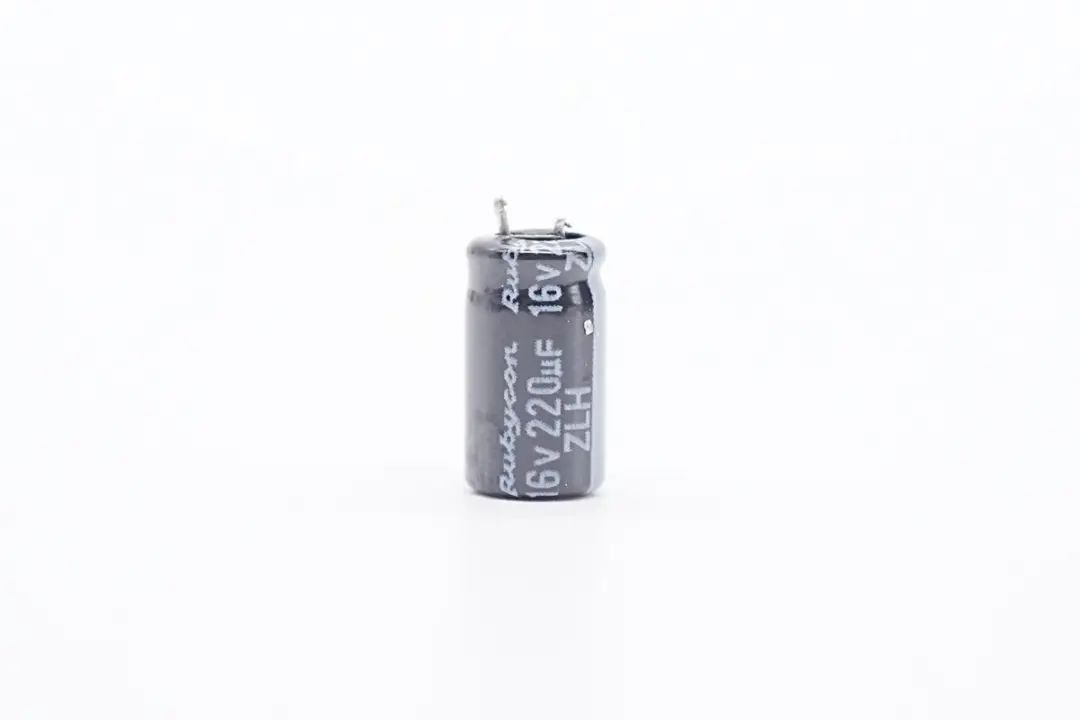

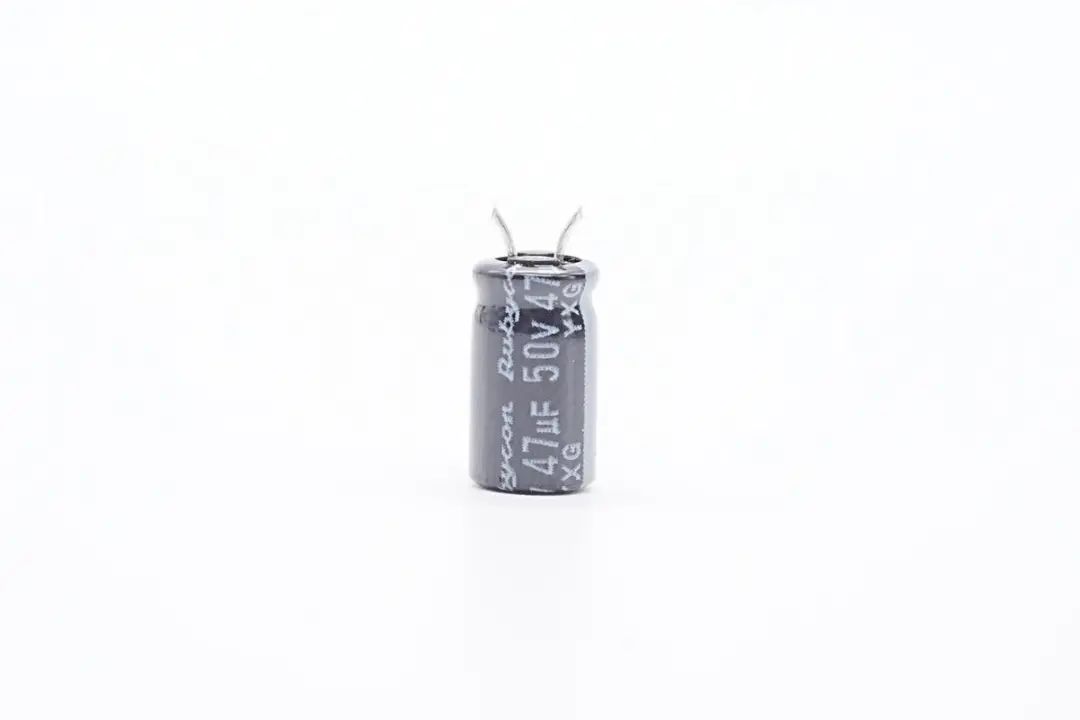

充电器内部初级主控芯片来自台达，PFC开关管，初级开关管，次级同步整流管均来自英飞凌。充电器内部开关管均固定有散热片，内部电容采用日系贵弥功和红宝石。充电器做工扎实，用料均来自业内知名大厂，内部元件采用胶带缠绕绝缘，大面积注胶固定，整体做工扎实，品质可靠。
