TPS92664-Q1是具有内部时钟和 EEPROM 的 16 通道低噪声 LED 矩阵管理器

产品详情

描述：

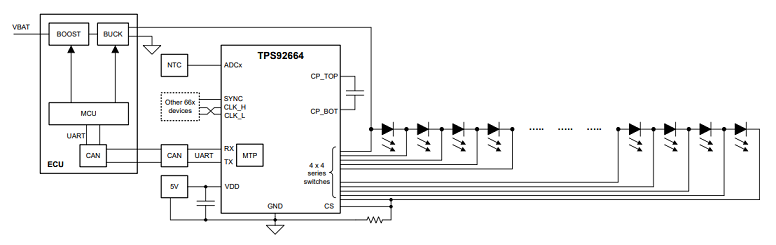

TPS92664 LED 矩阵管理器器件通过提供单独的像素级 LED 控制来实现完全动态的自适应照明解决方案。该器件包括四个串联集成开关的四个子串，用于绕过各个 LED。各个子串允许设备接受单个或多个电流源。

TPS92664 具有一个内部振荡器。内部振荡器可以通过内部低噪声 LVDS 发送器和ADS1253E接收器模块与其他系统设备共享。多点通用异步接收器发送器 (UART) 串行接口与 TPS92665、TPS92667、TPS92662x 和 TPS92663x 器件兼容。内部 EEPROM 可以存储系统默认值以及校准和照明模块数据。具有多路输入的板载 ADC 对所有 LED 通道以及 IC 芯片温度和 LED 电流感应进行采样。ADC 还对专用 ADC 输入进行采样，以用于系统温度补偿、LED 分级和编码。

TPS92664 包含寄存器，用于对串中每个单独 LED 的相移和脉冲宽度进行编程，并用于报告 LED 开路、短路故障和功能参数。

特性：

●符合汽车应用的 AEC-Q100

○1 级：–40°C 至 125°C 环境温度

○设备 HBM 分类等级 H1C

○设备 CDM 分类级别 C5

●功能安全合规

○专为功能安全应用而开发

○可用于帮助 ISO 26262 系统设计达到 ASIL B 的文档

●16 个集成旁路开关

○可编程 10 位 PWM 调光

○可编程压摆率控制

○LED开路检测与保护

○单个 LED 短路检测

●UART串行通信

○用于系统时钟的内部振荡器

○用于同步设备的 LVDS 时钟驱动器

○与上一代 LMM 兼容

○CAN收发器兼容

●集成 ADC

○每个开关的 LED 电压

○LED电流监视器

○模具温度

○2x 通用 ADC 输入（兼容热敏电阻）

●内部 EEPROM (MTP)

○故障安全默认设置

○客户校准数据

应用：

●汽车前照灯系统

●ADB 或无眩光远光灯

●顺序转向、动画日间行车灯

参数：

通道数 (#)：16

拓扑：浮动开关

评分：汽车

TI 功能安全类别：功能安全能力

工作温度范围（℃）：-40 到 125

大约。价格（美元）：1ku | 3.250

输入电压 (最小值) (V)：4.5

输入电压 (最大值) (V)：60

输出电压 (Min) (V)：0

输出电压 (最大值) (V)：62

特征：故障检测、混合调光/相移、集成开关、LED 开路检测、LED 短路检测、精密调光控制、同步引脚、温度补偿
