拆解报告：iQOO10Pro原装200W氮化镓超快闪充

前言

 7月19日，iQOO 10 系列新机发布，全系搭载最新的高通骁龙8+移动平台，搭配自研芯片V1+助力影像提升，是一款体验大幅提升的旗舰手机，同时还刷新了手机行业快充榜单。 其中iQOO 10 Pro是首款量产商用200W超快闪充的手机，搭配原装氮化镓迷你充电器，只需10分钟即可充满内置4700mAh大容量电池，引领了智能手机充电新时代。充电头网已经拿到了这款200W氮化镓闪充，下面就进行拆解，看看内部是怎样设计的。

iQOO 200W氮化镓闪充开箱

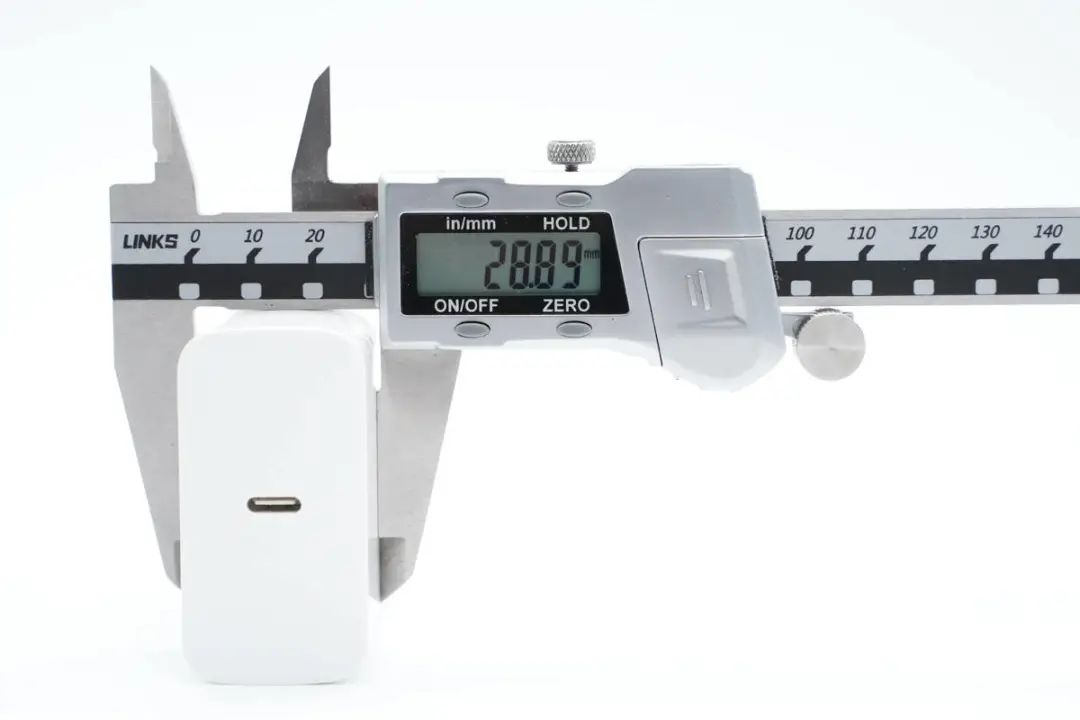

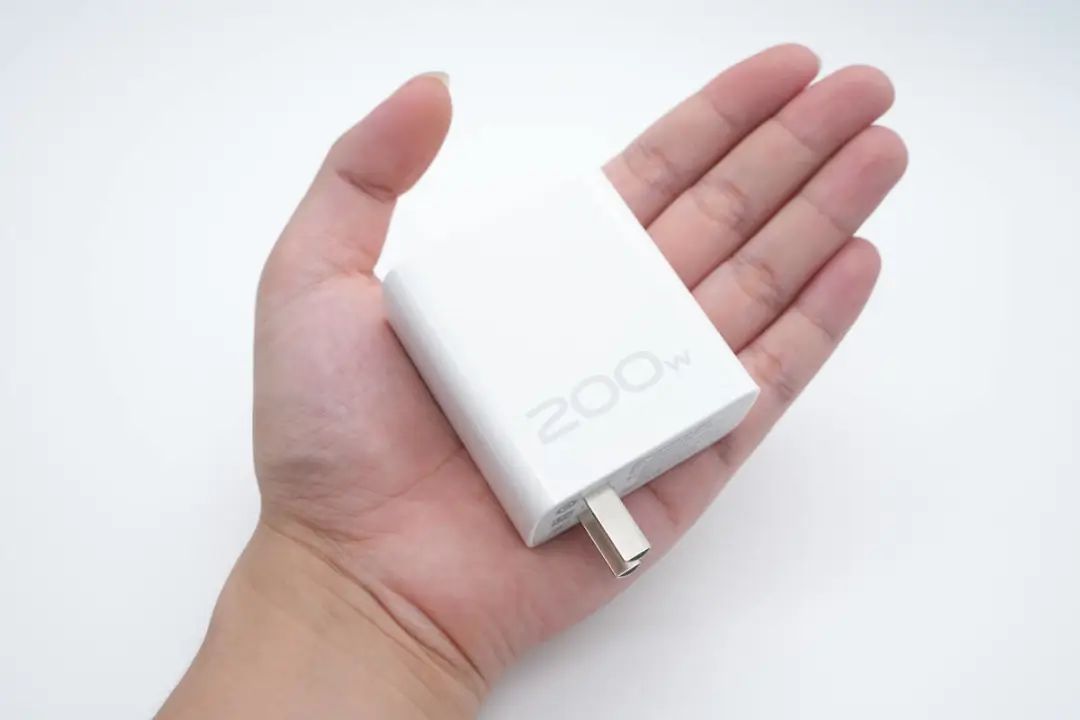

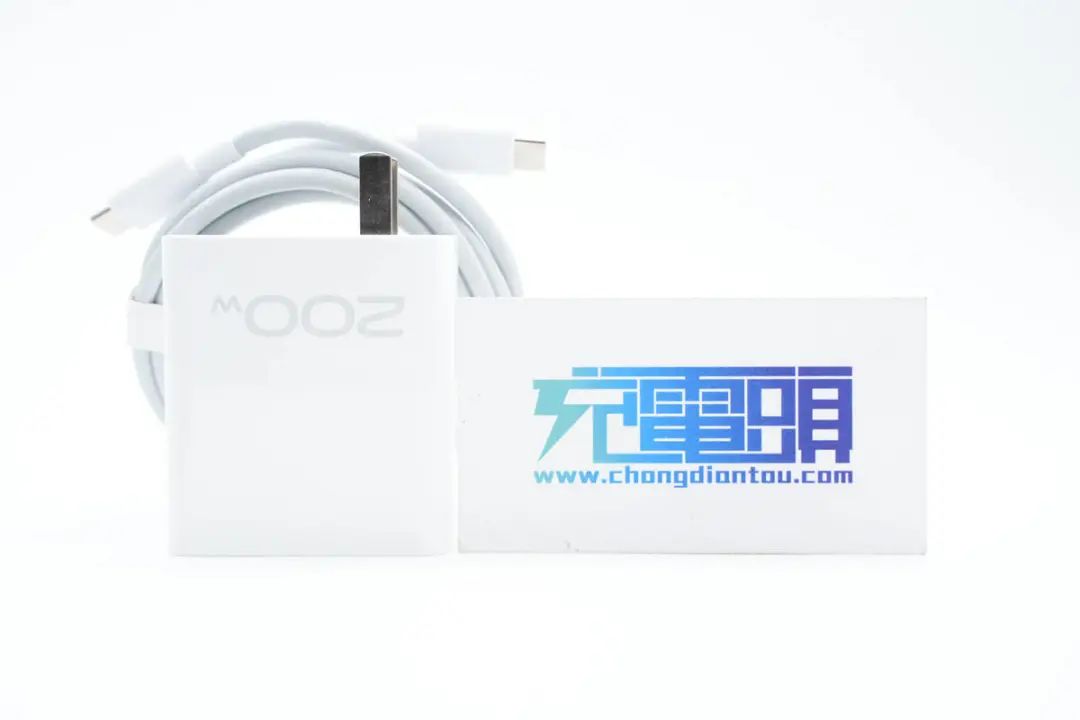

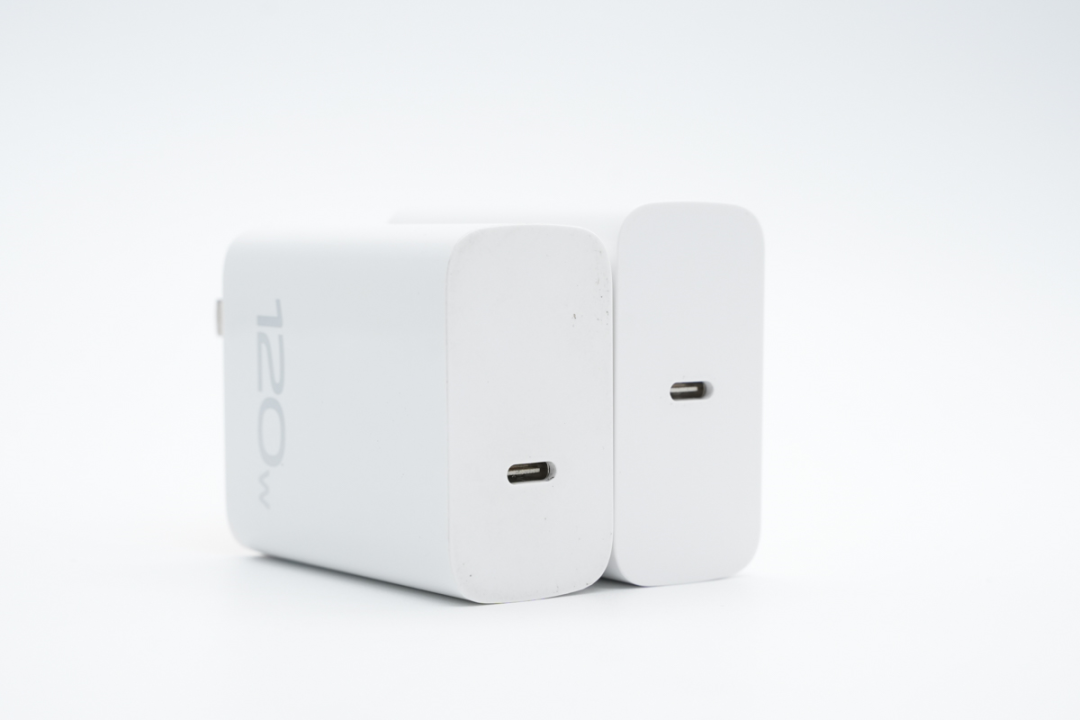

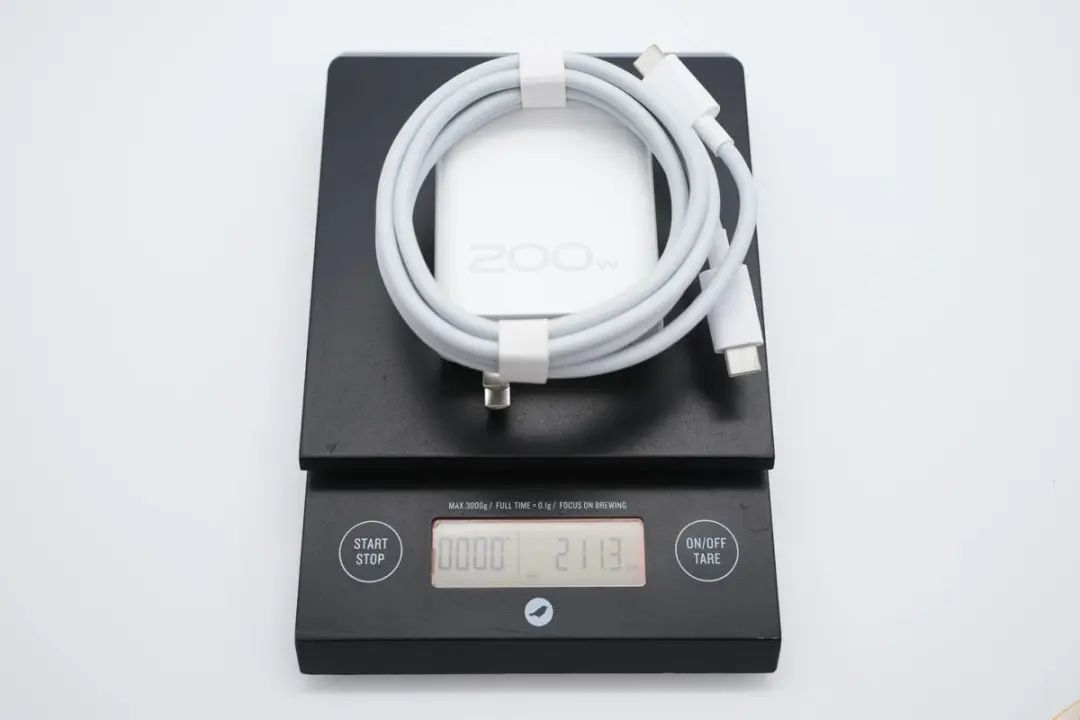

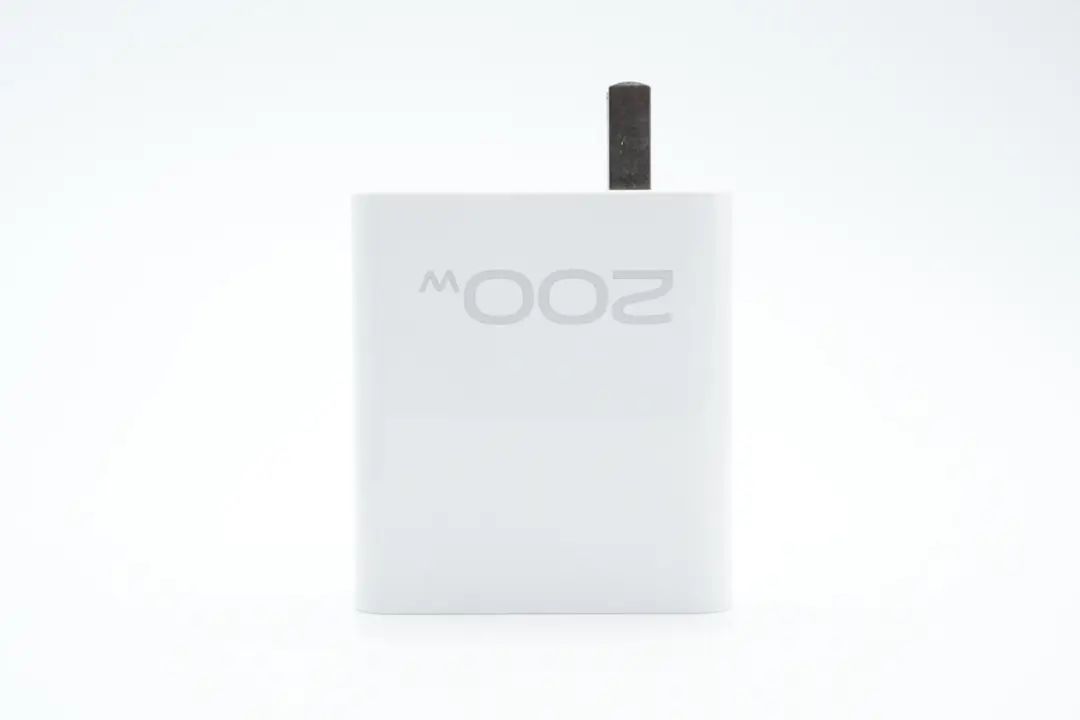

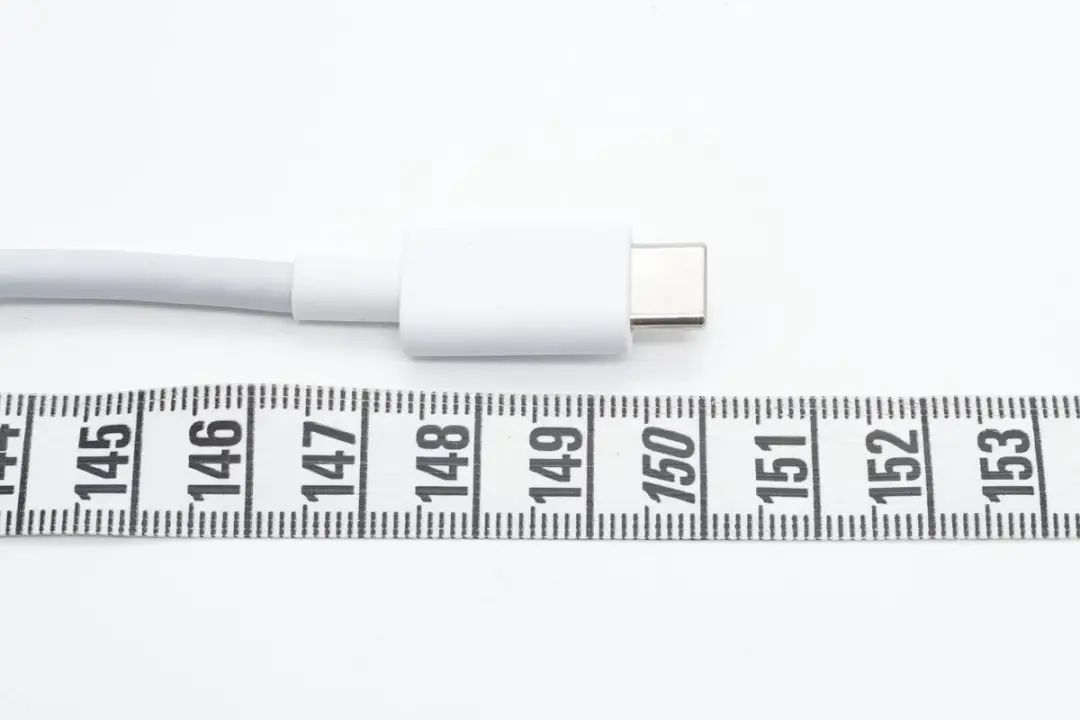

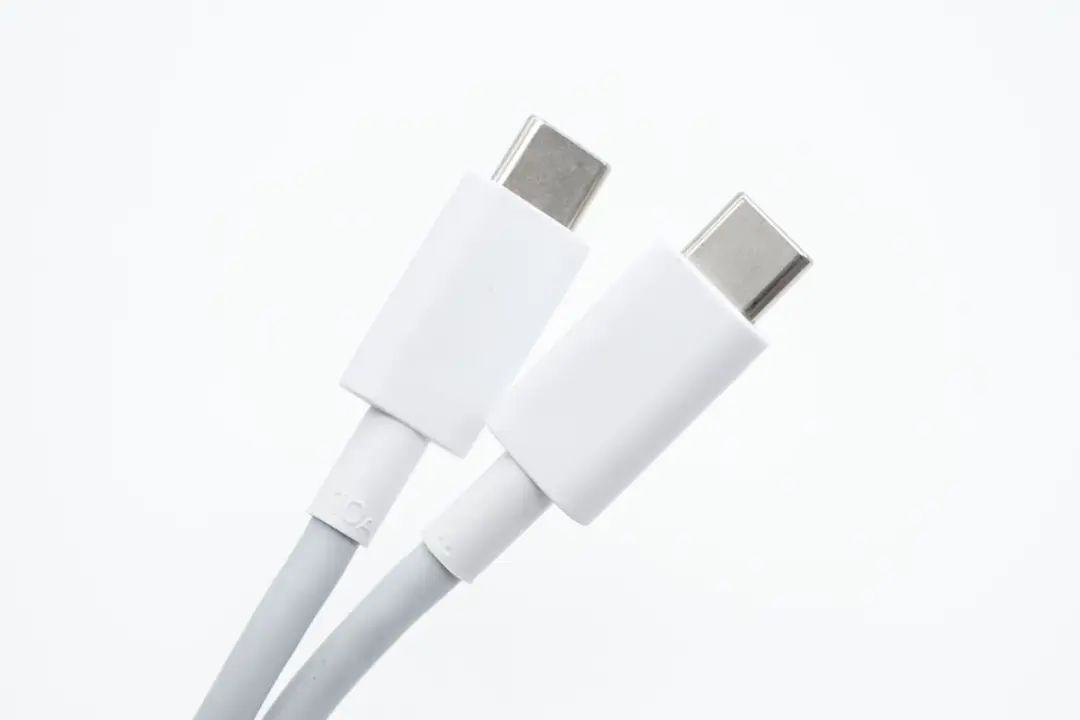

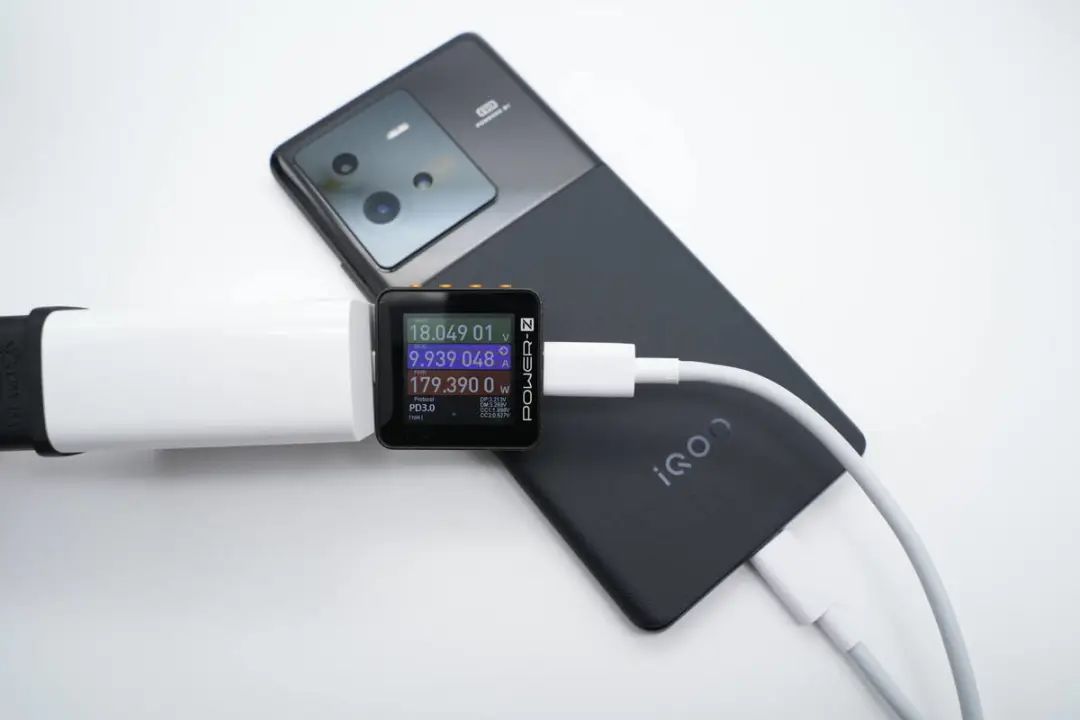

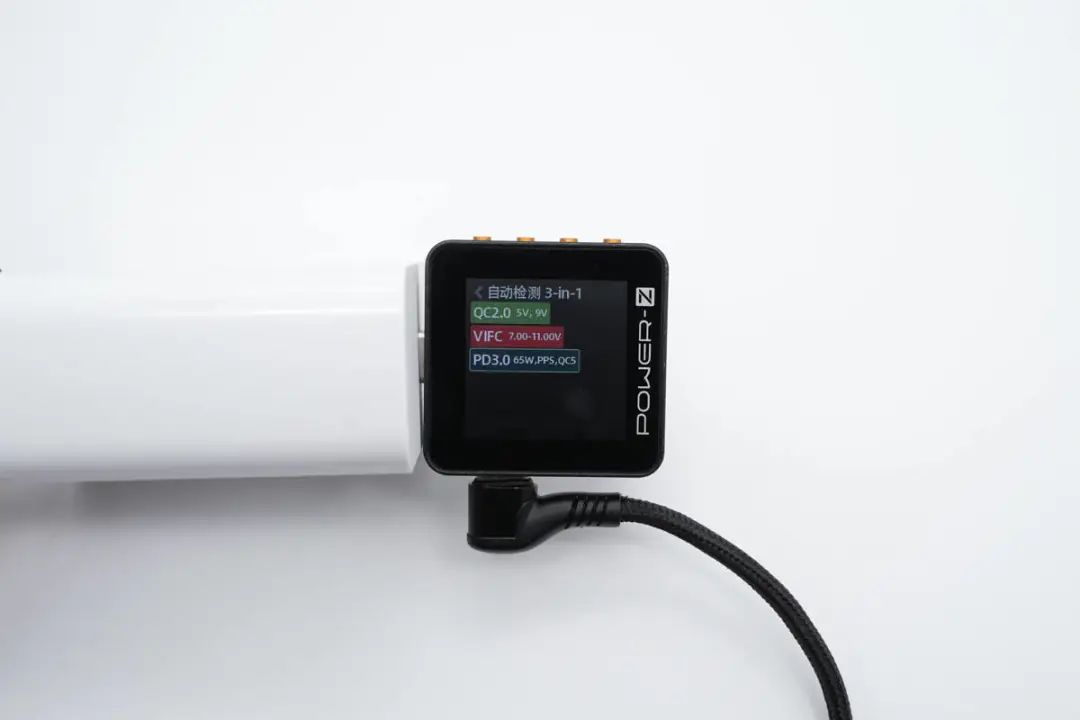

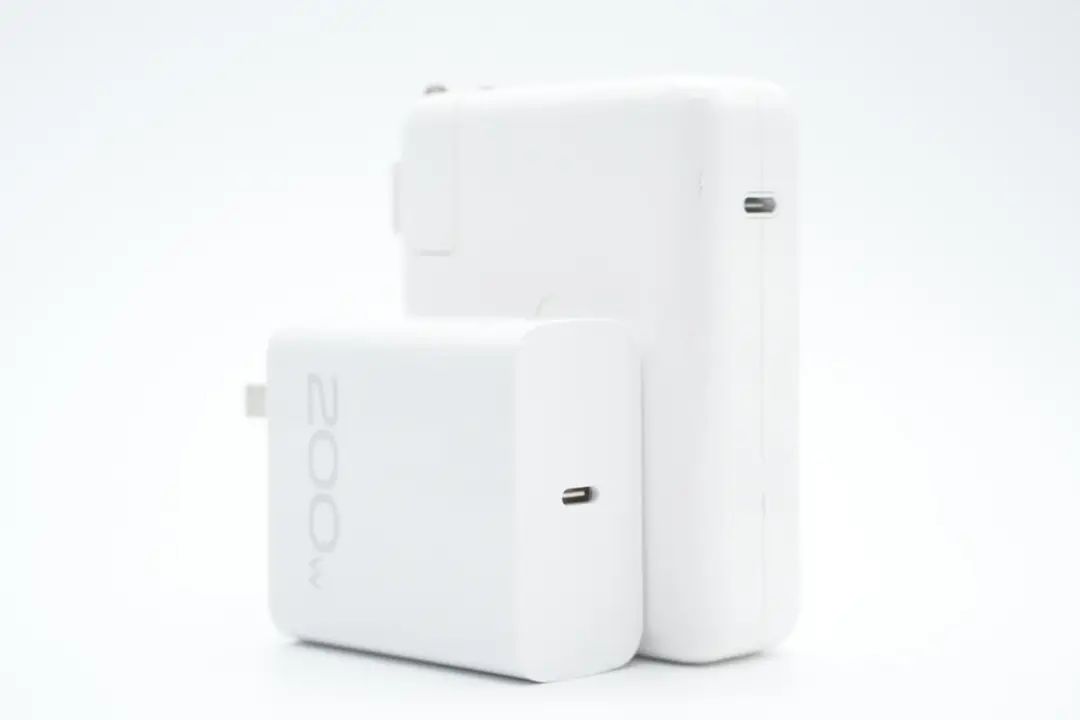

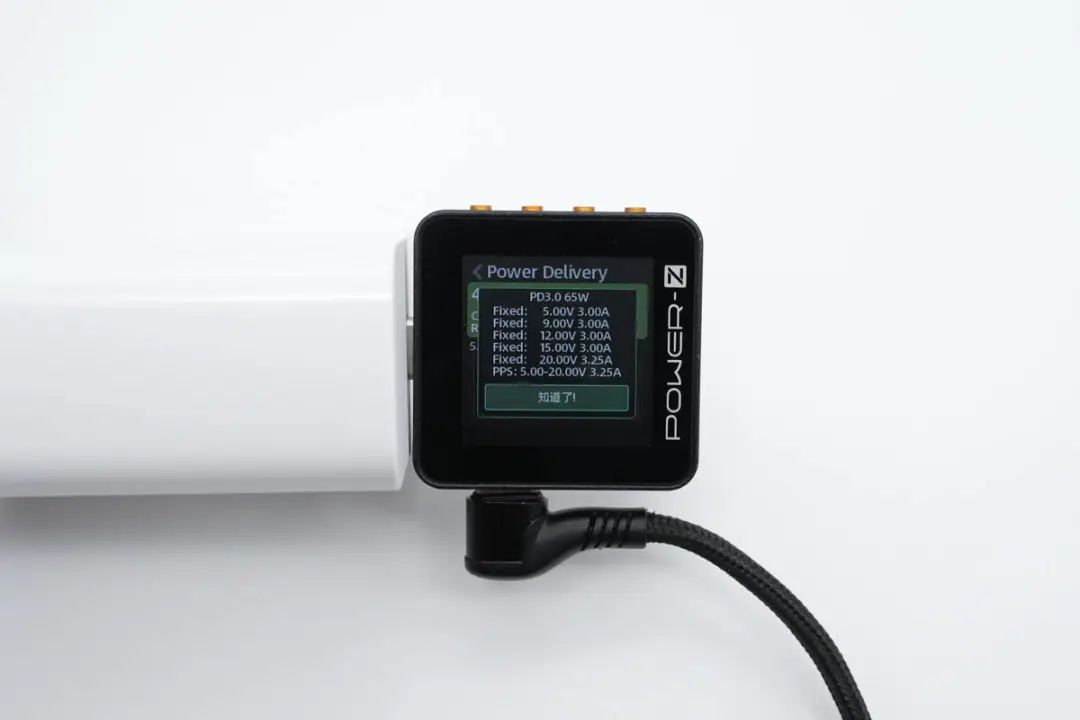

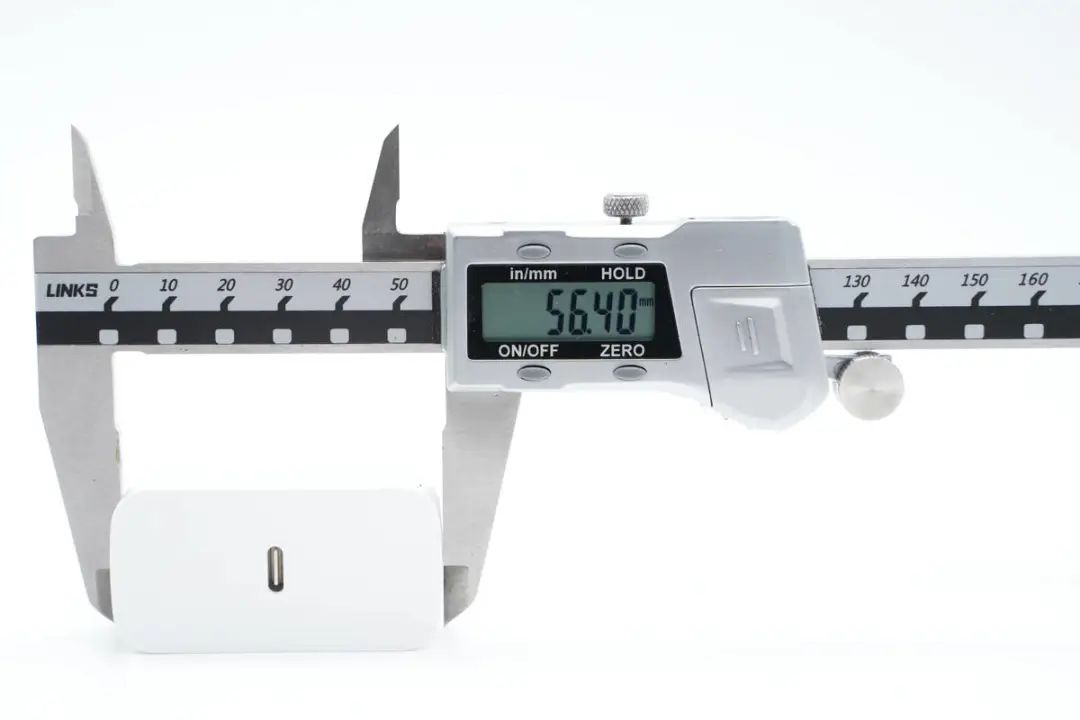

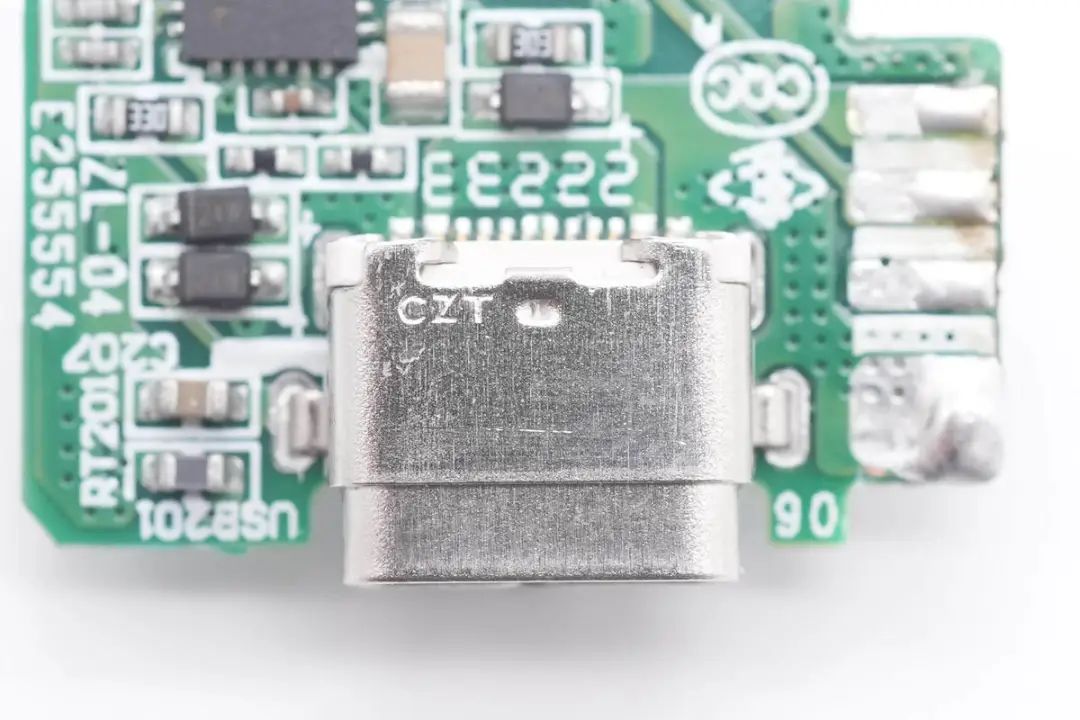

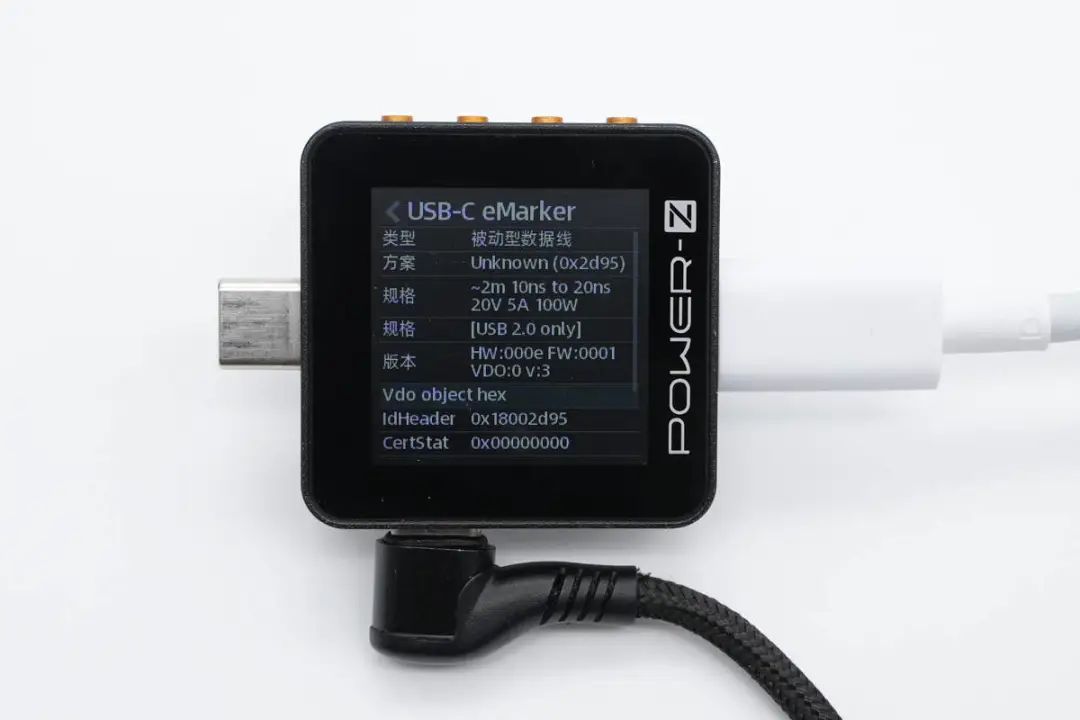

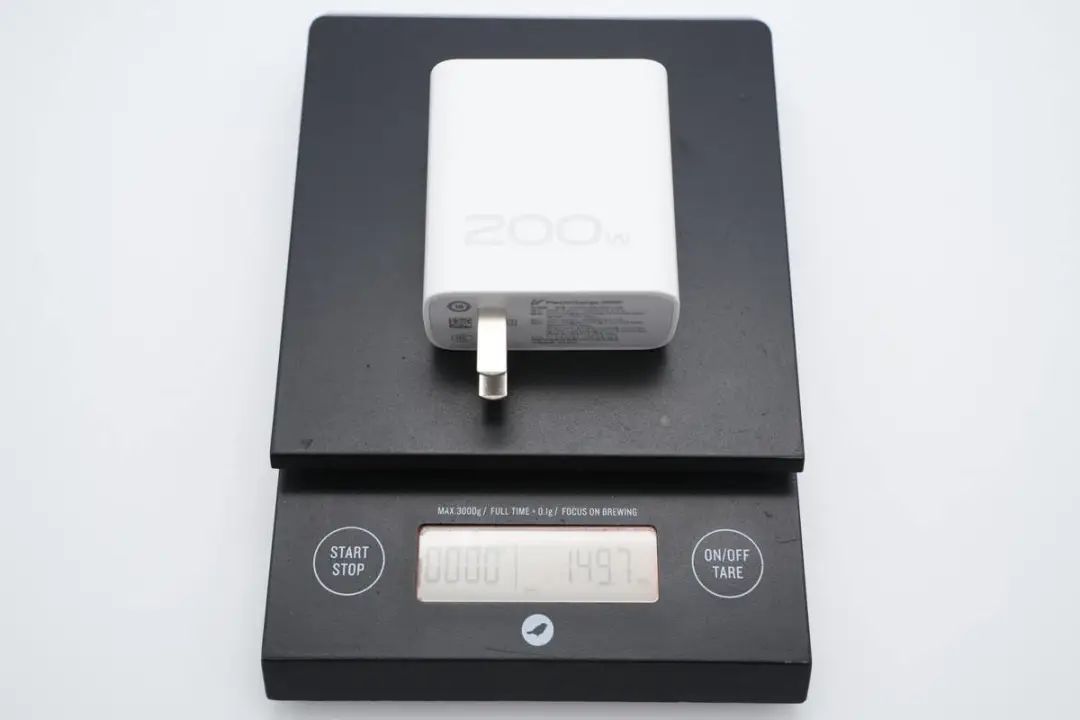

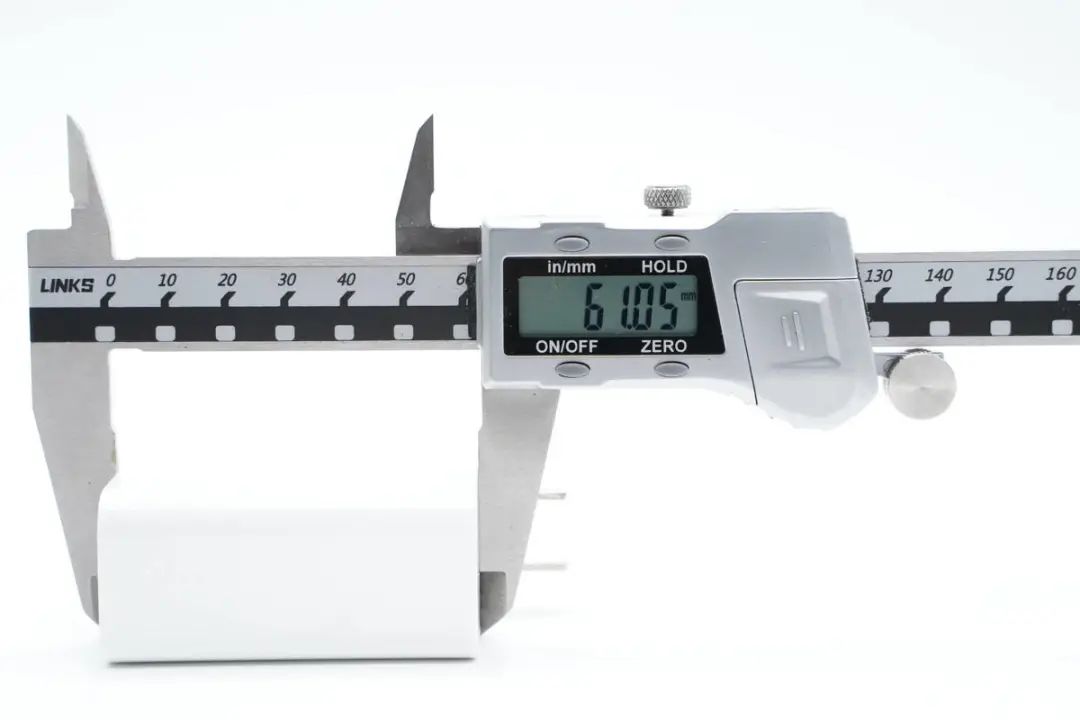

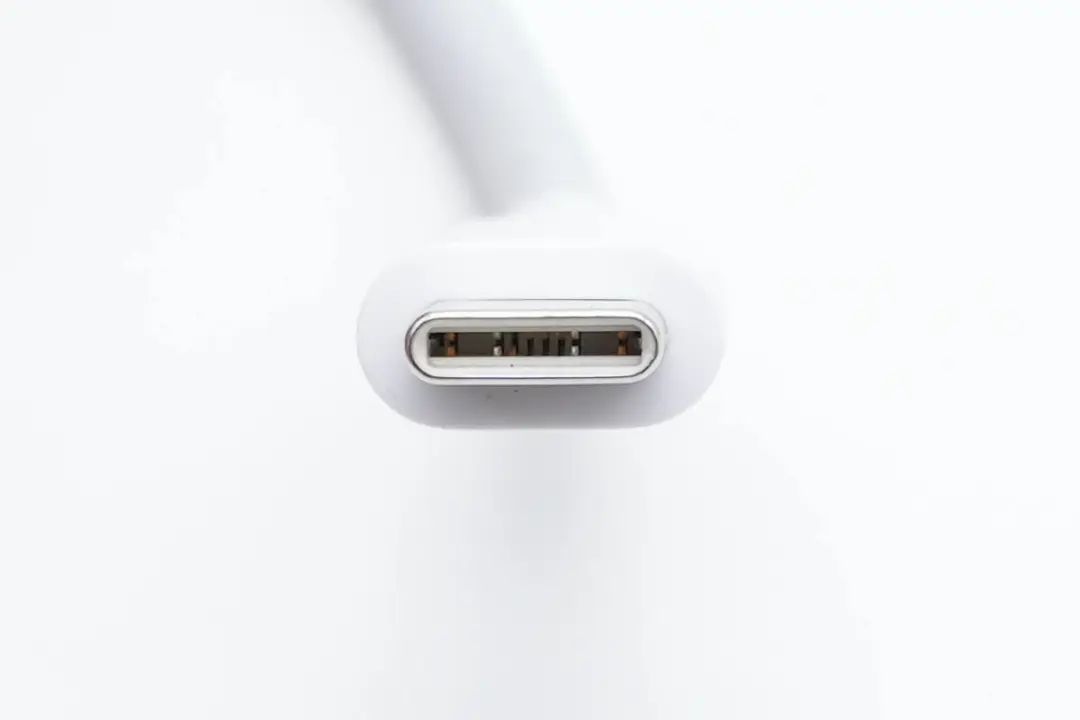

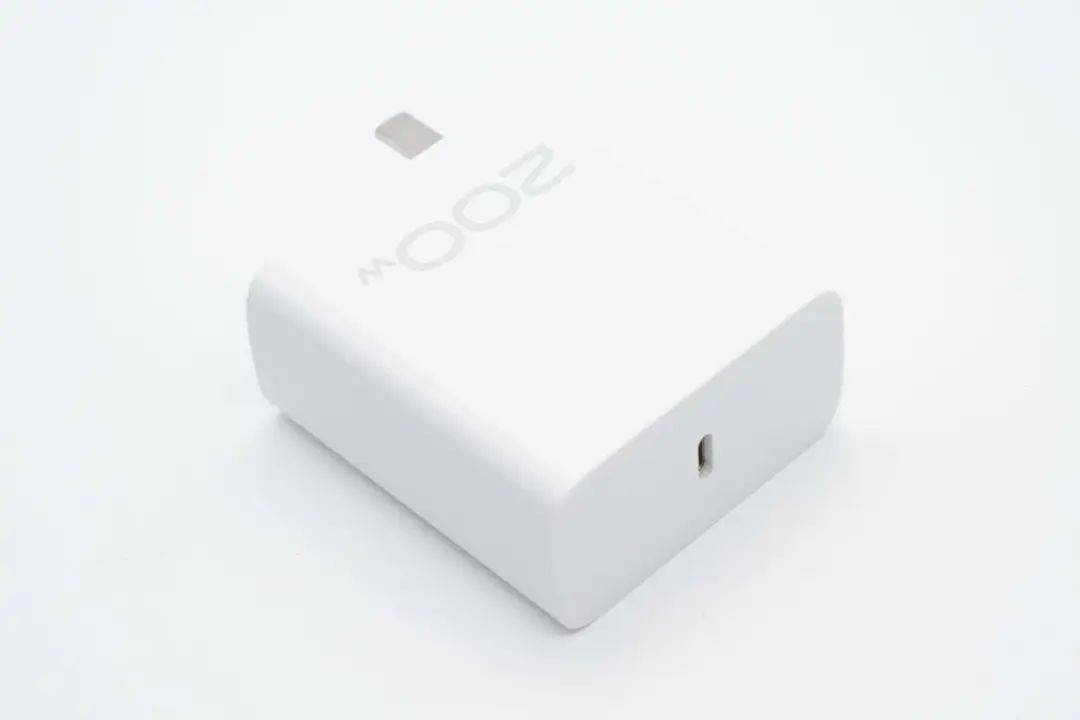

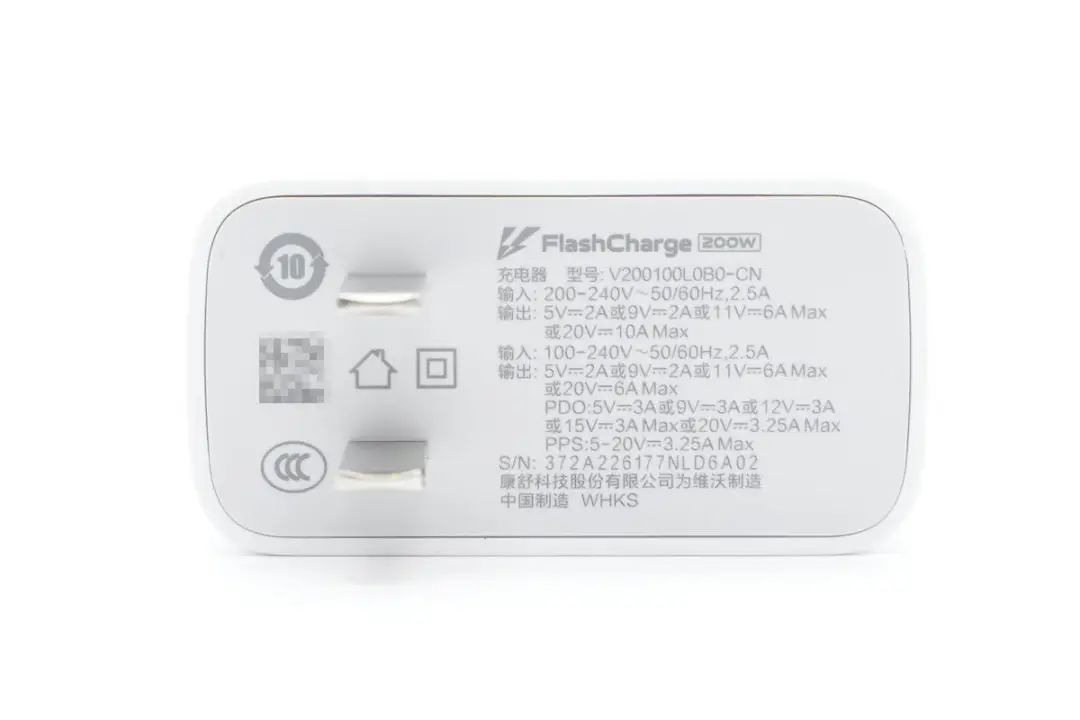

  iQOO 200W氮化镓闪充套装包括200W的充电器以及10A CC快充线，后续也会为大家带来该线缆的拆解，下面先做简单了解。  线缆两端为白色塑料外壳，保护网尾上设计有10A字样，表明可过10A大电流。  公头内部特写，非满PIN设计。  测得线缆是十分标准的1.5米长度。  使用ChargerLAB POWER-Z KM002C测得线缆不仅支持iQOO的20V10A 200W超快闪充，也支持20V5A PD快充，可以拿来给笔电等设备使用。  iQOO 200W氮化镓超快闪充造型和上一代相似，不过通体PC阻燃材质白色外壳，腰身高光亮面处理，两侧过渡圆润。  机身正面印有显眼的200W字样，配备固定国标插脚，靠一侧布局方便用户插拔使用。  输入端外壳标注有充电器参数型号：V200100L0B0-CN输入：200-240V~50/60HZ 2.5A输出：5V2A 或 9V2A 或 11V6A Max 或 20V10A Max输入：100-240V~50/60HZ 2.5A输出：5V2A 或 9V2A 或 11V6A Max 或 20V6A MaxPDO：5V3A 或 9V3A 或 12V3A 或 15V3A Max 或 20V3.25A MaxPPS：5-20V3.25A Max制造商：康舒科技股份有限公司产品已经通过了CCC认证。  输出端配备单USB-C接口，居中布局。  测得充电器机身高度为61.05mm。  宽度为56.4mm。  厚度为28.89mm，通过测量数据算得充电器体积约为99.47cm³，功率密度高达2.01W/cm³，创下了手机快充行业新纪录。  和iQOO自家上一代120W氮化镓闪充对比，高度相同，只是稍宽了一点点。  和苹果140W氮化镓充电器对比，体积优势巨大。  充电器拿在手上的大小直观感受。  净重约为150g。  带线套装总重量约为211g。  测得充电器支持QC2.0、QC5、VIFC（vivo闪充协议）、PD3.0、PPS快充协议。  PDO报文显示C口还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及5-20V3.25A一组PPS电压档位。  使用iQOO 200W超快闪充套装给最新的iQOO 10 Pro充电，测得充电功率为18.05V 9.94A 179.39W，成功开启20V10A超快闪充。

iQOO 200W氮化镓闪充拆解

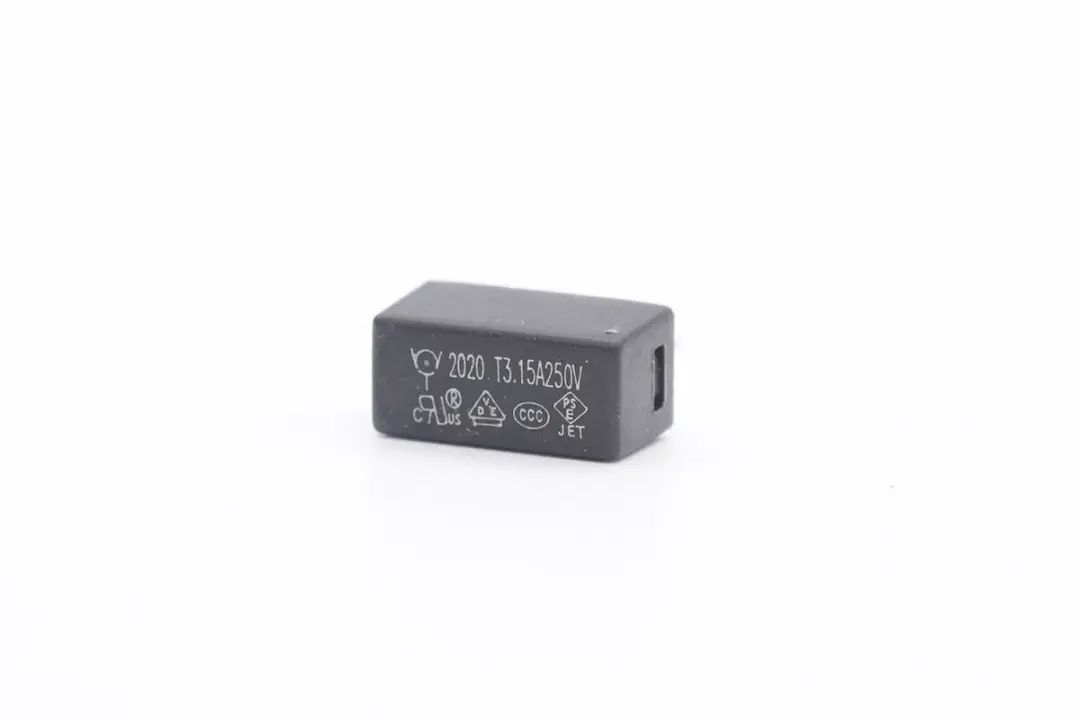

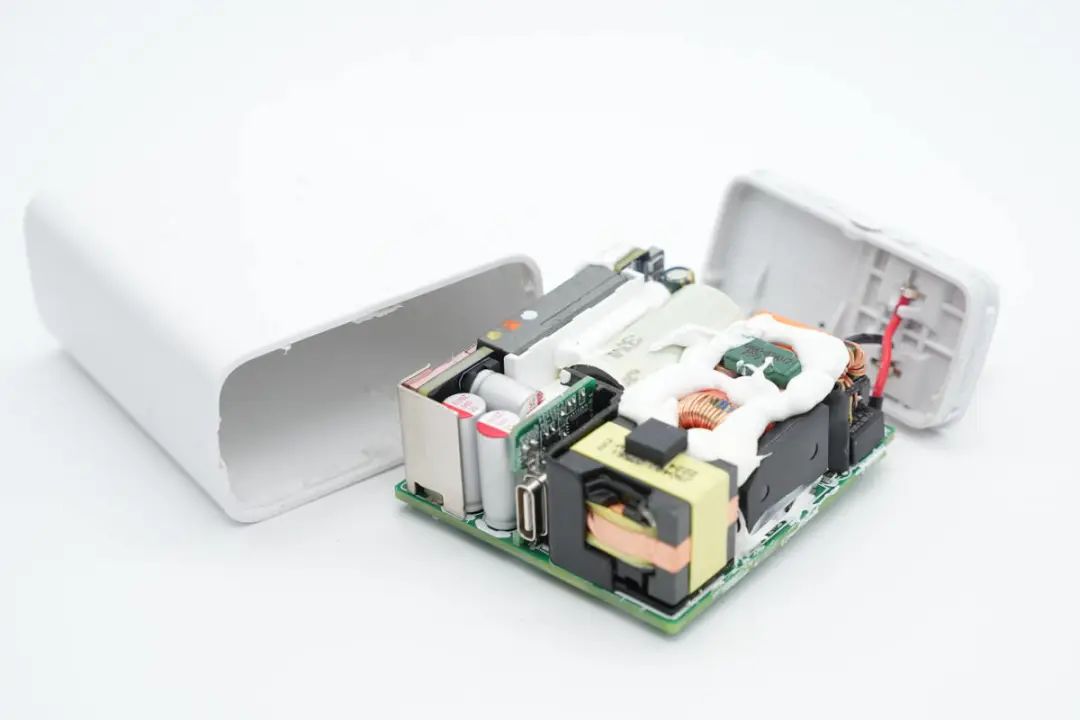

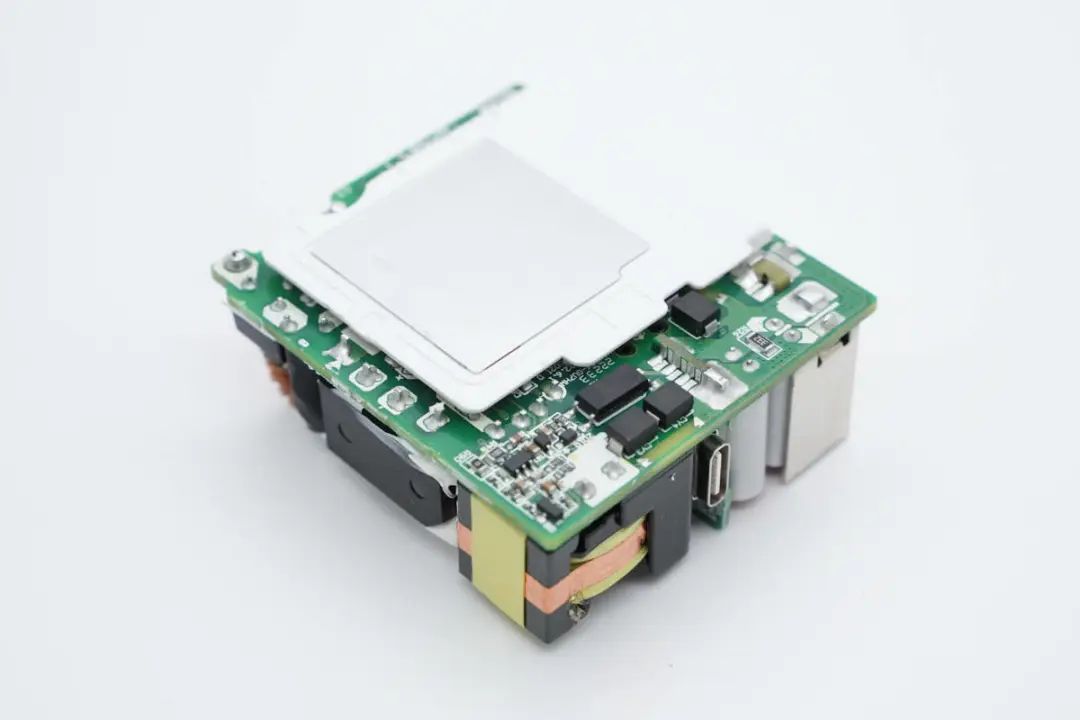

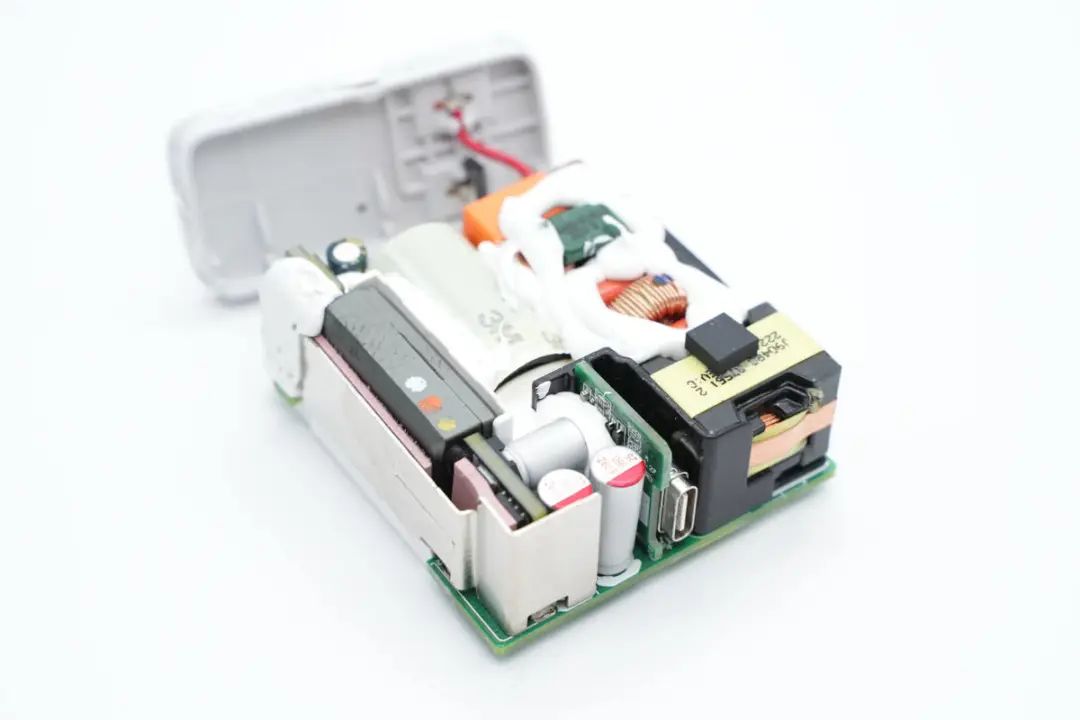

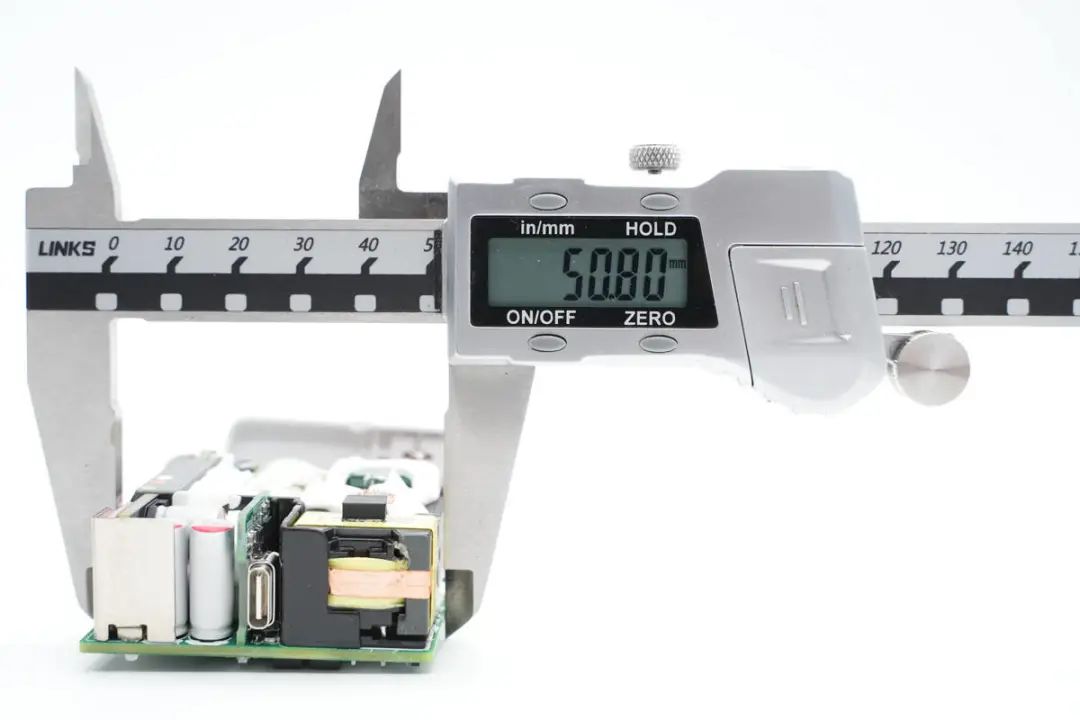

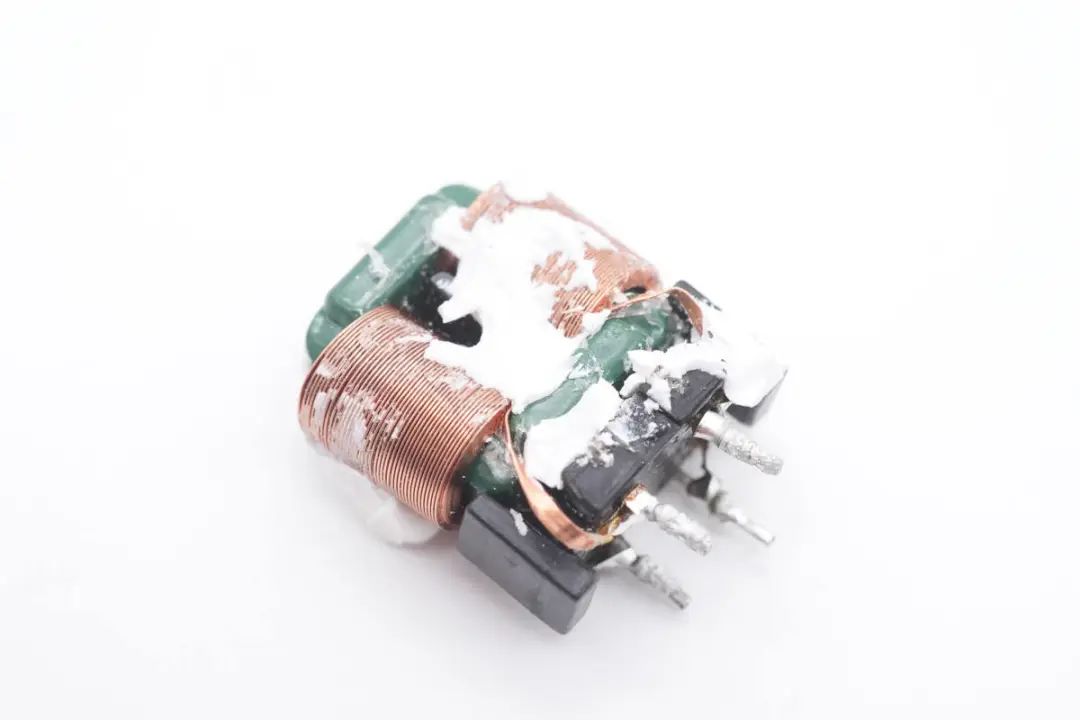

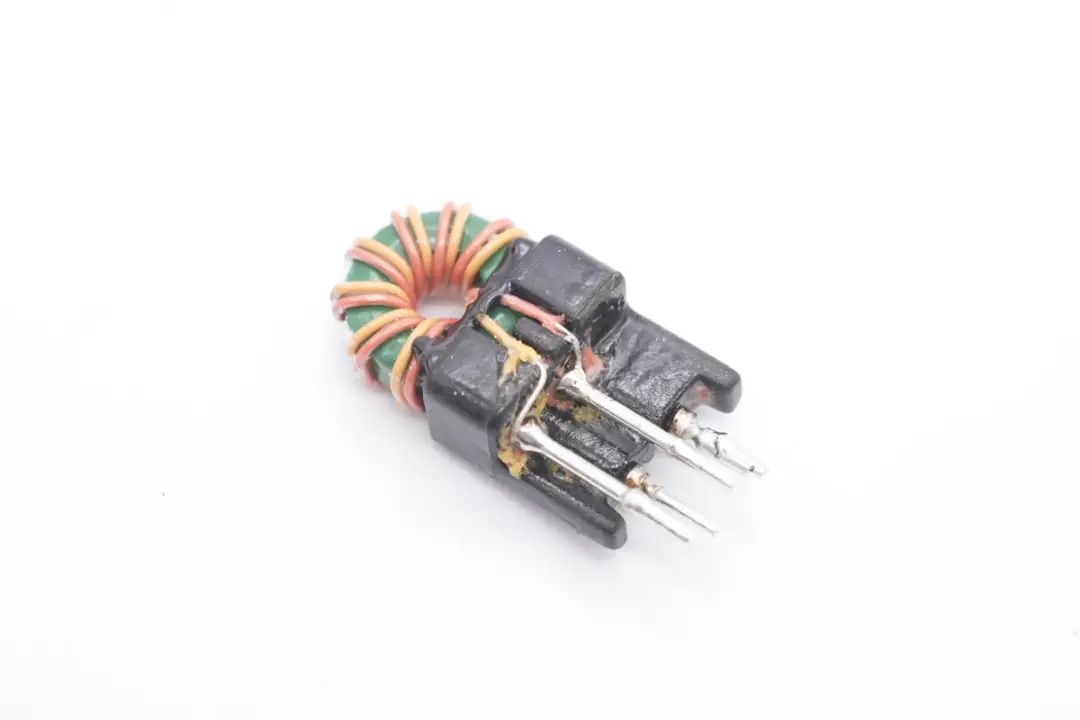

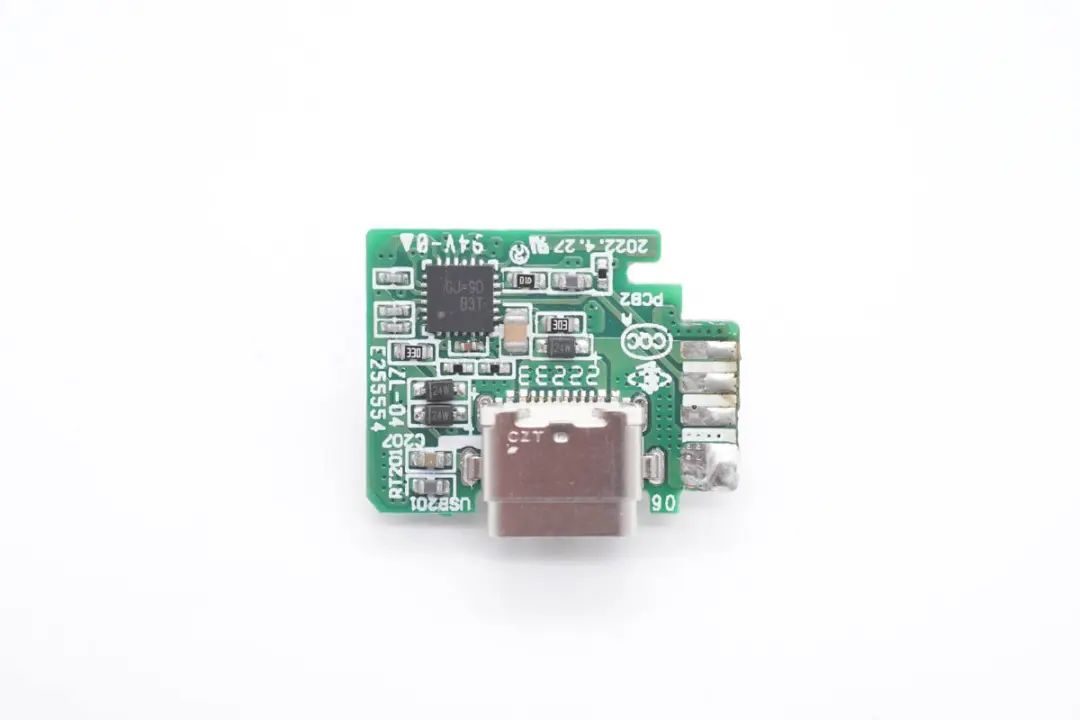

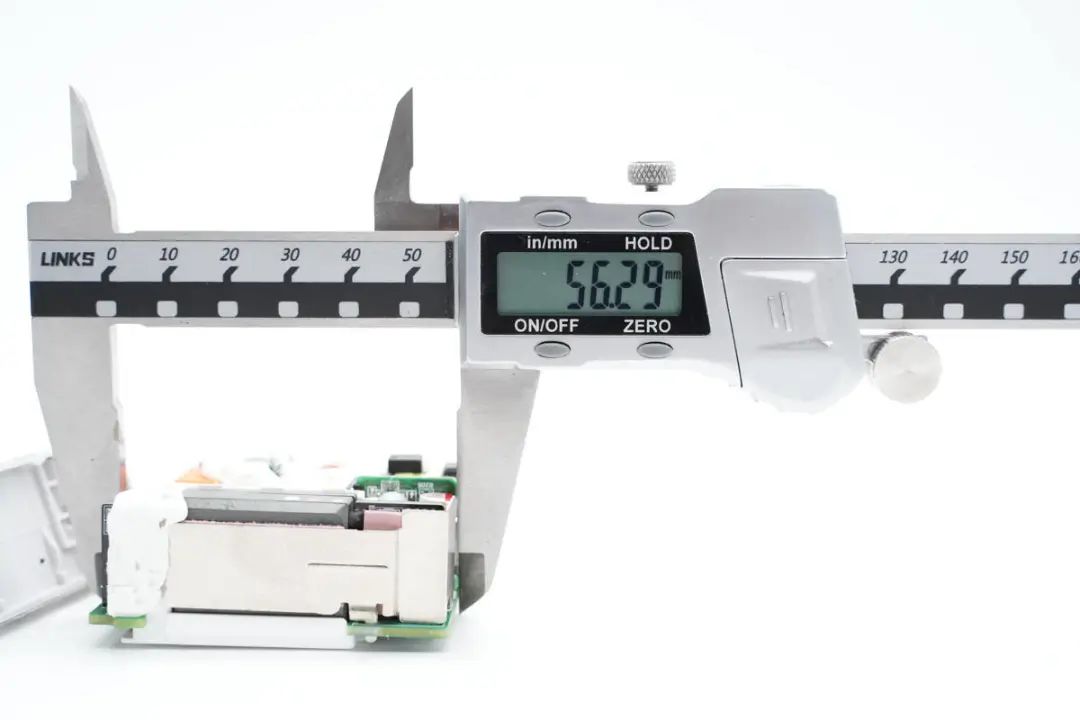

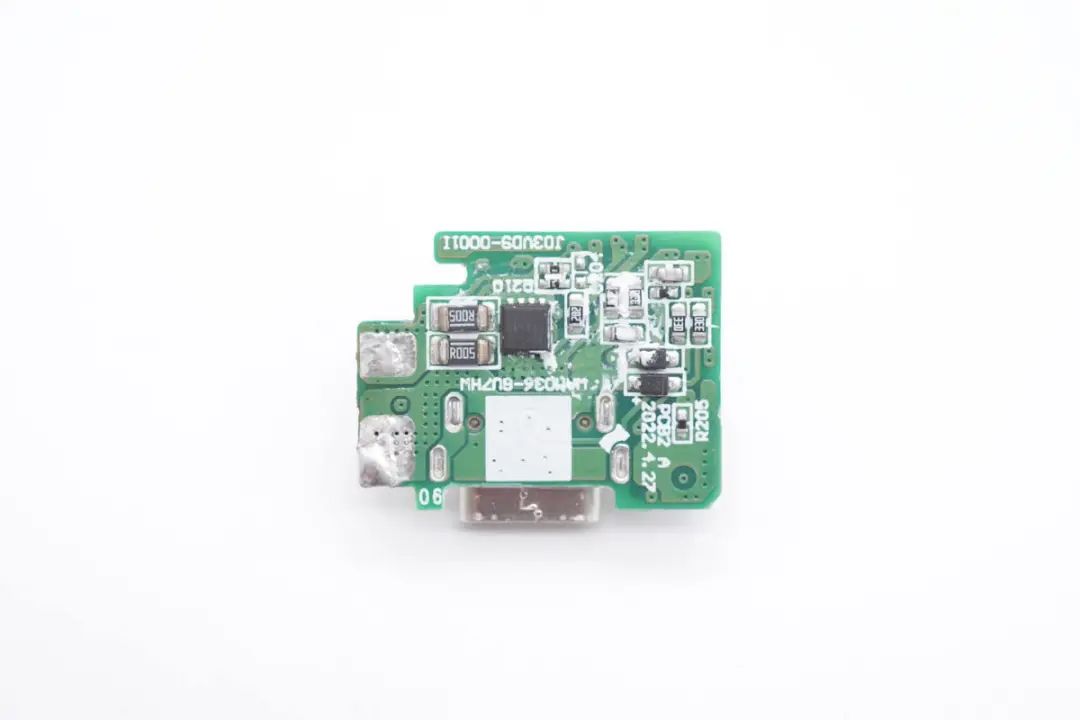

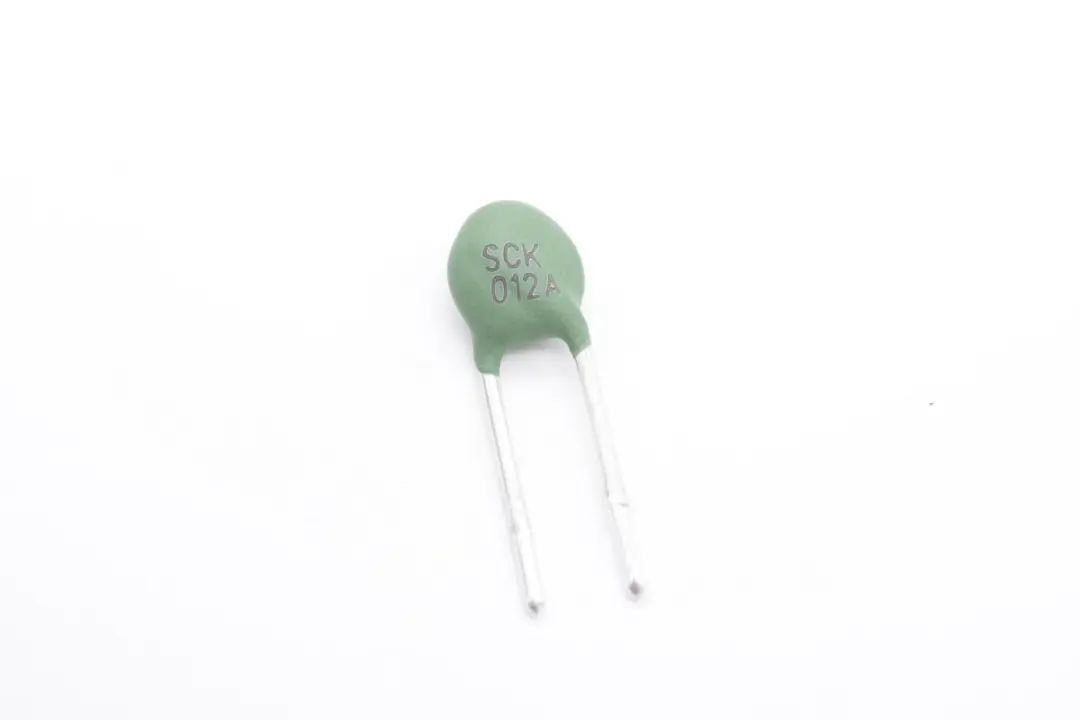

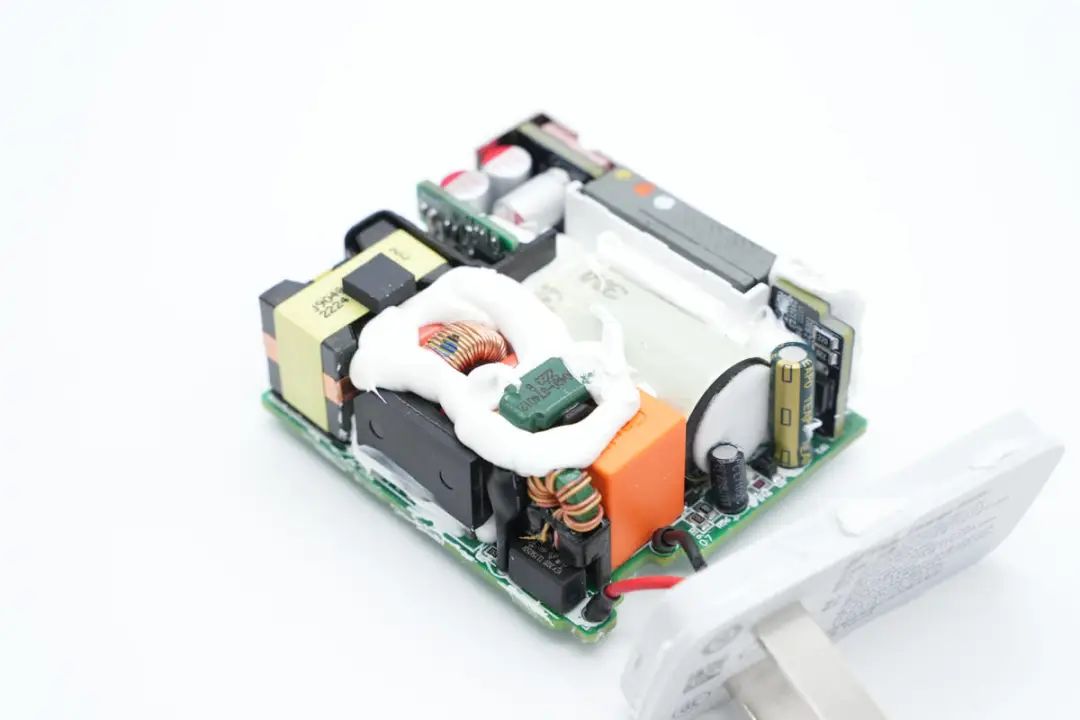

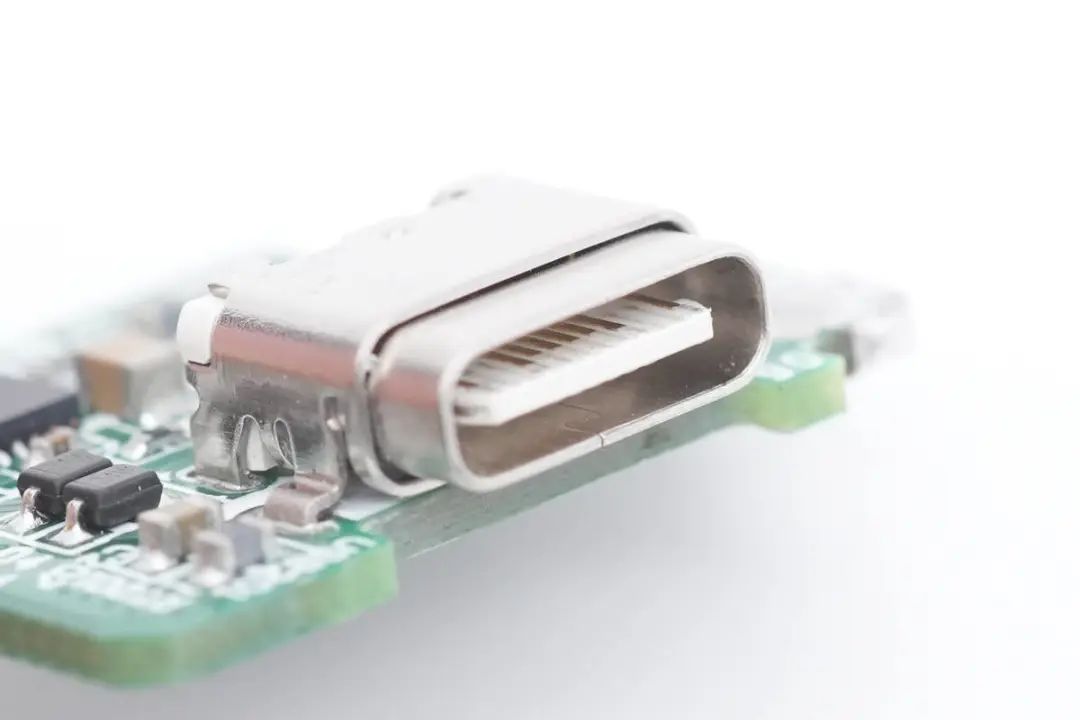

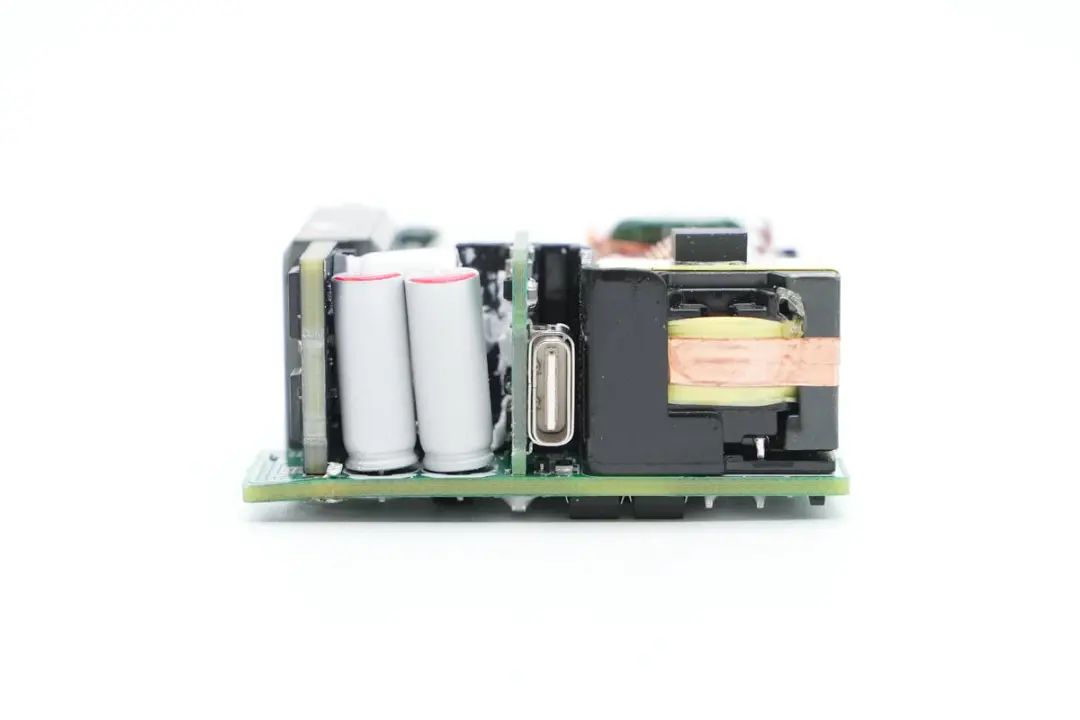

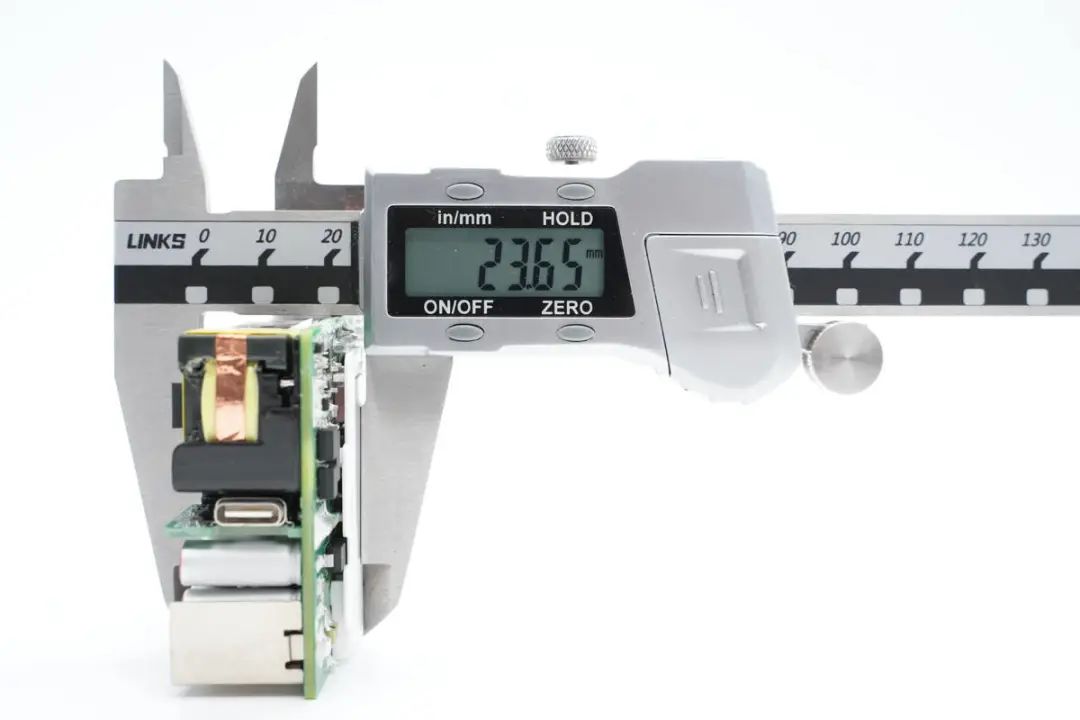

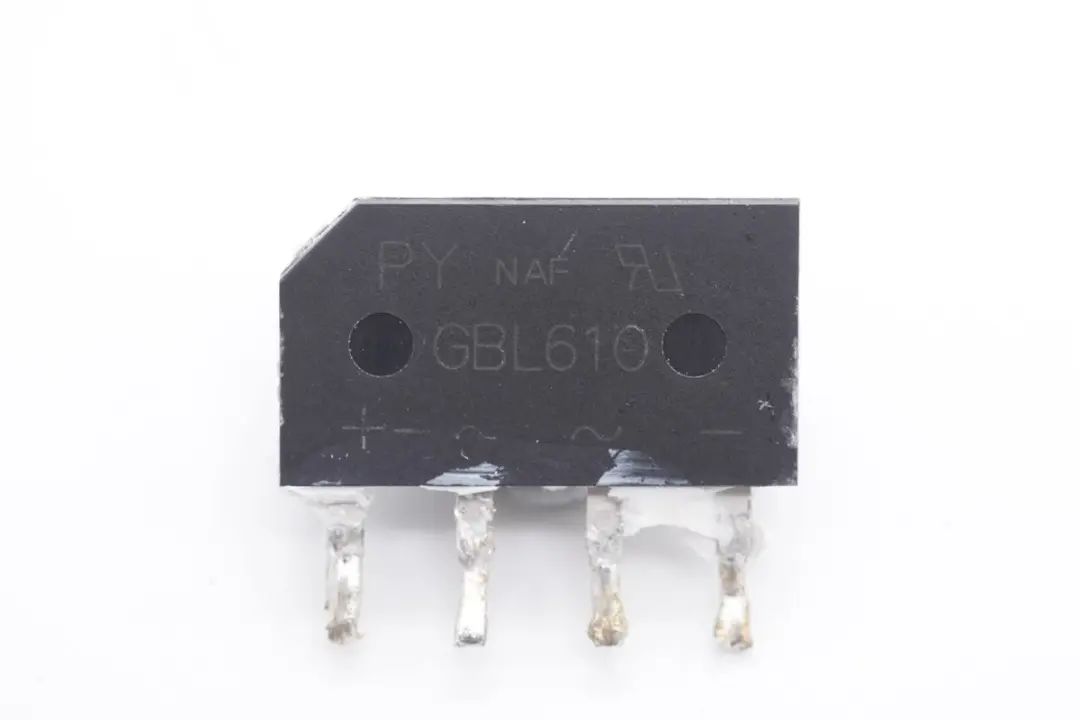

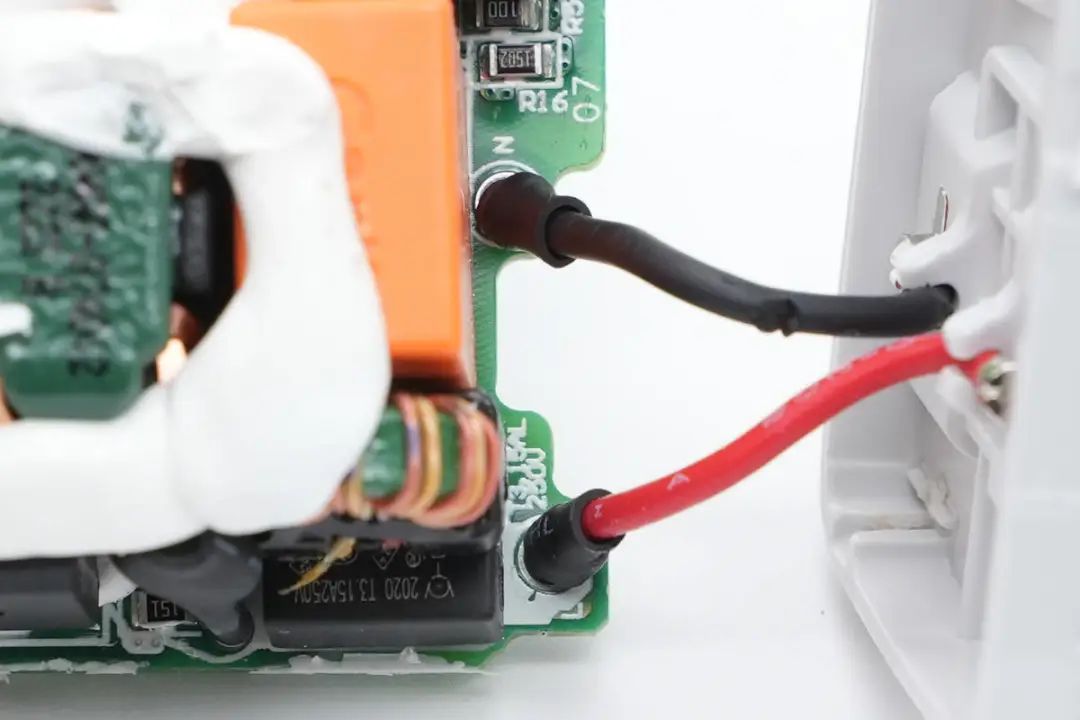

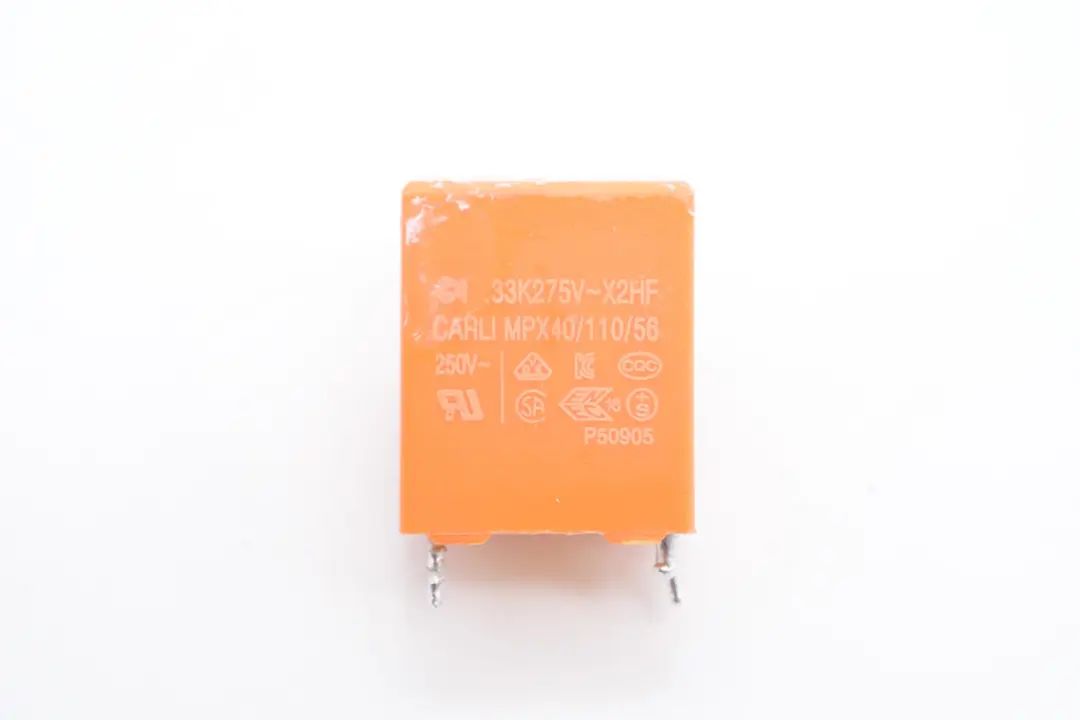

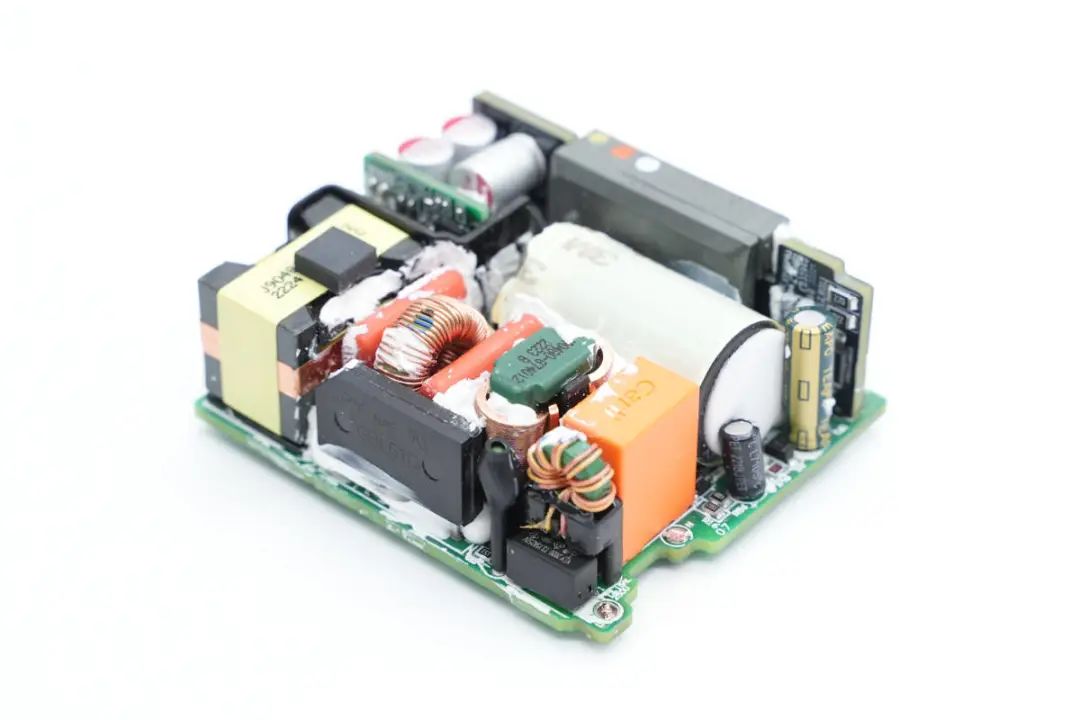

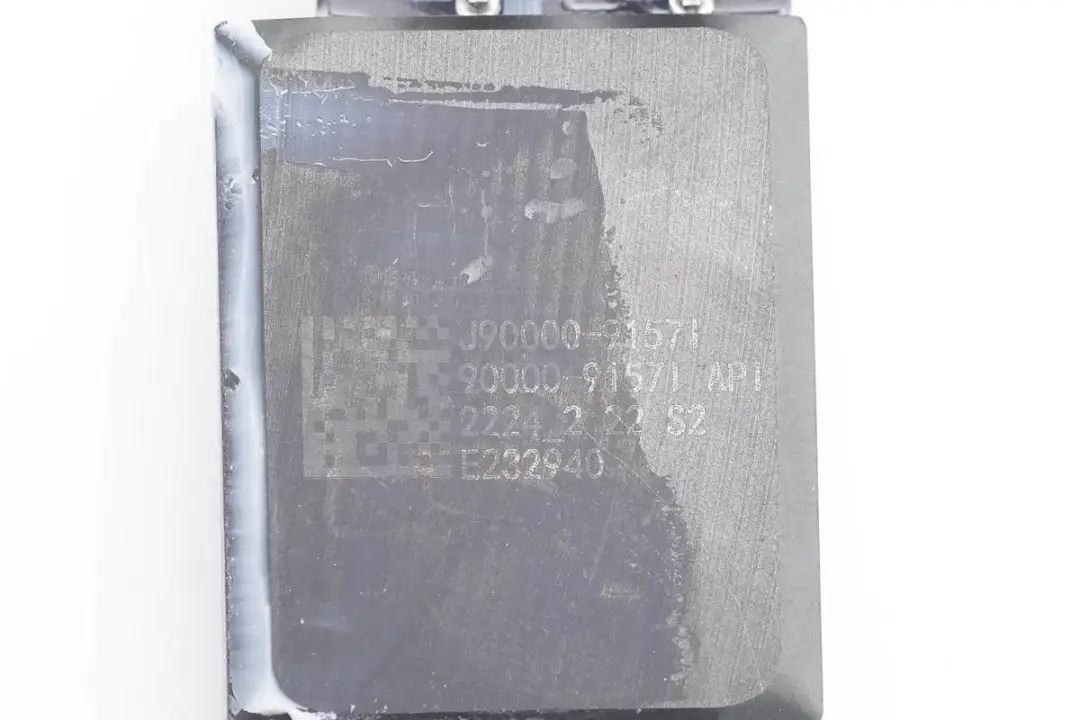

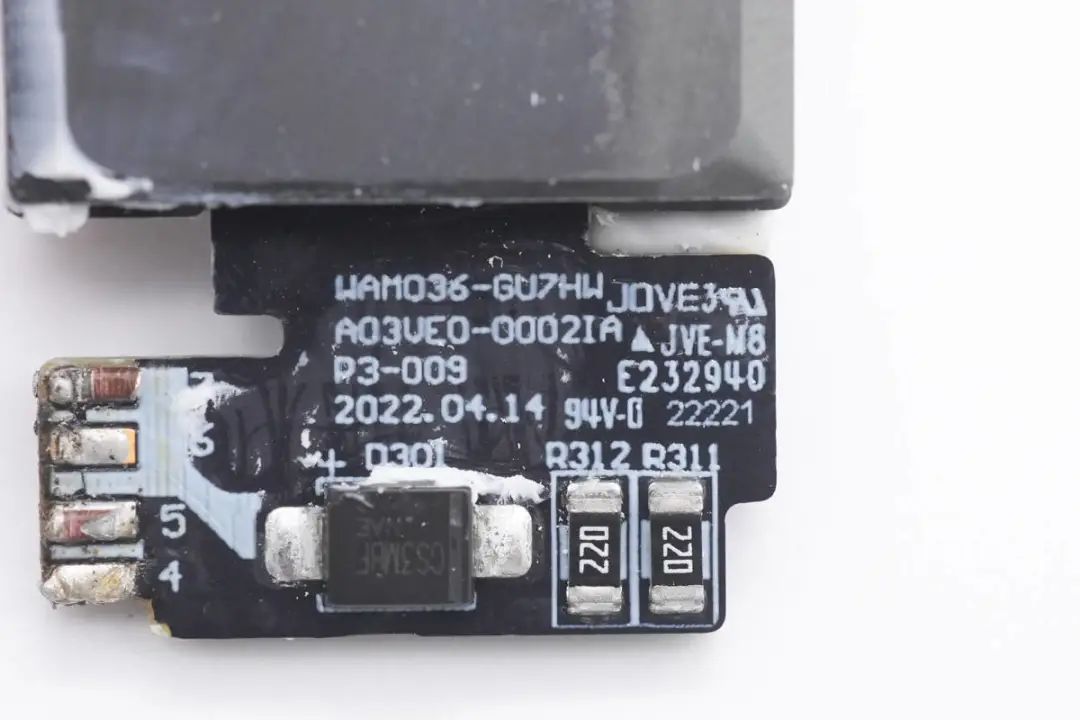

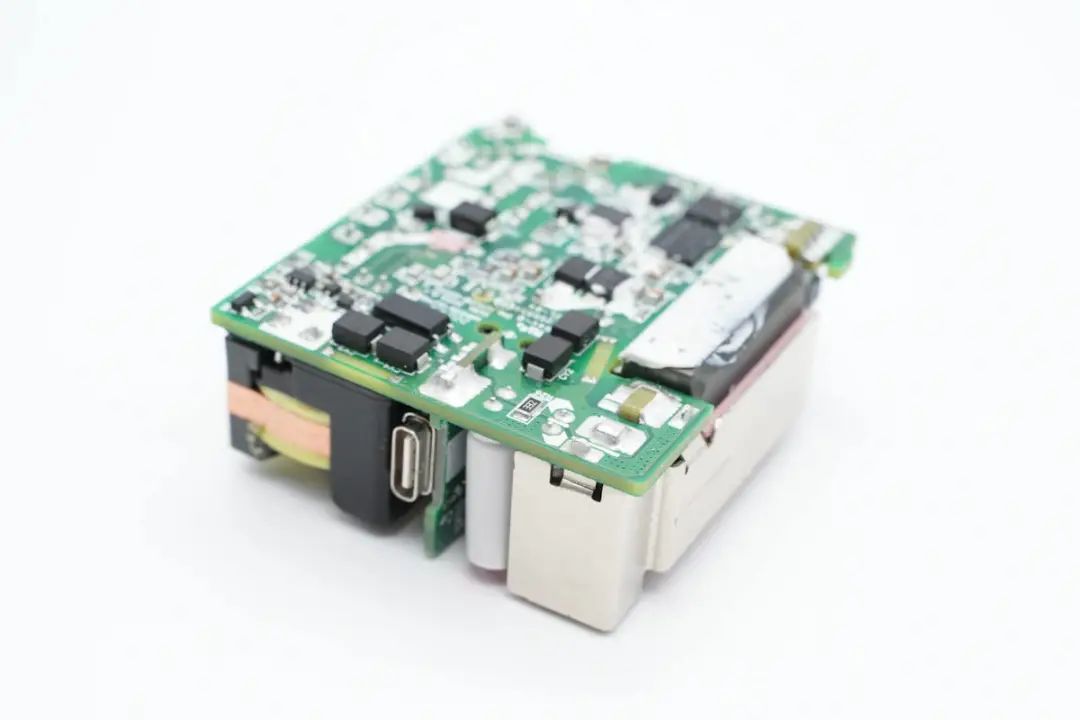

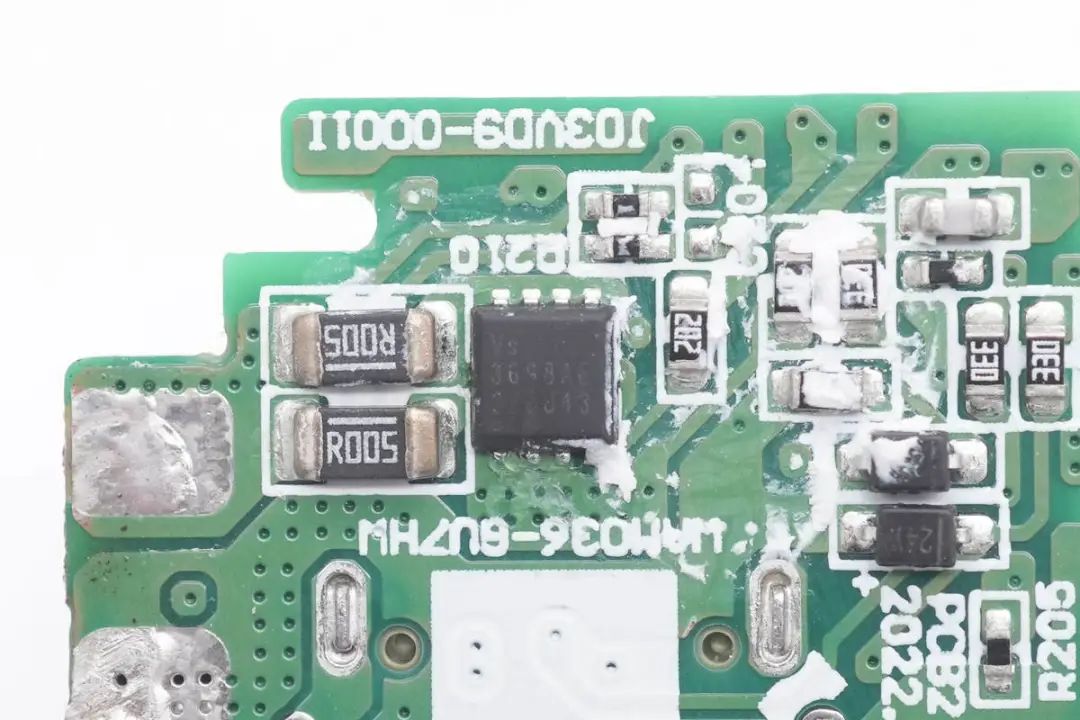

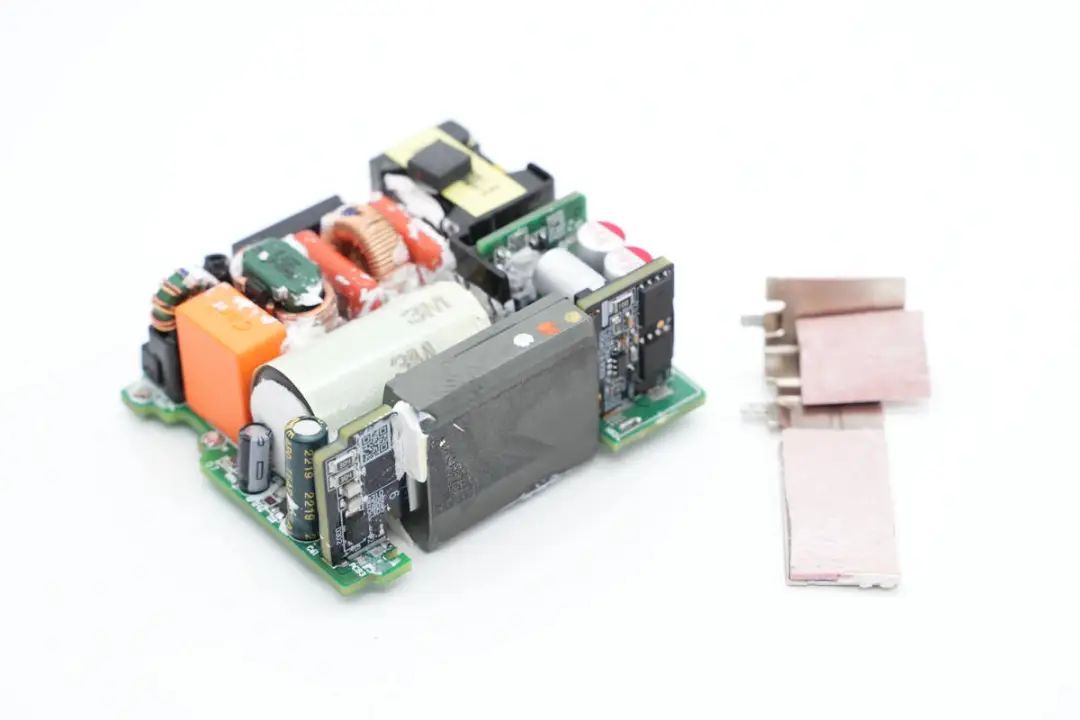

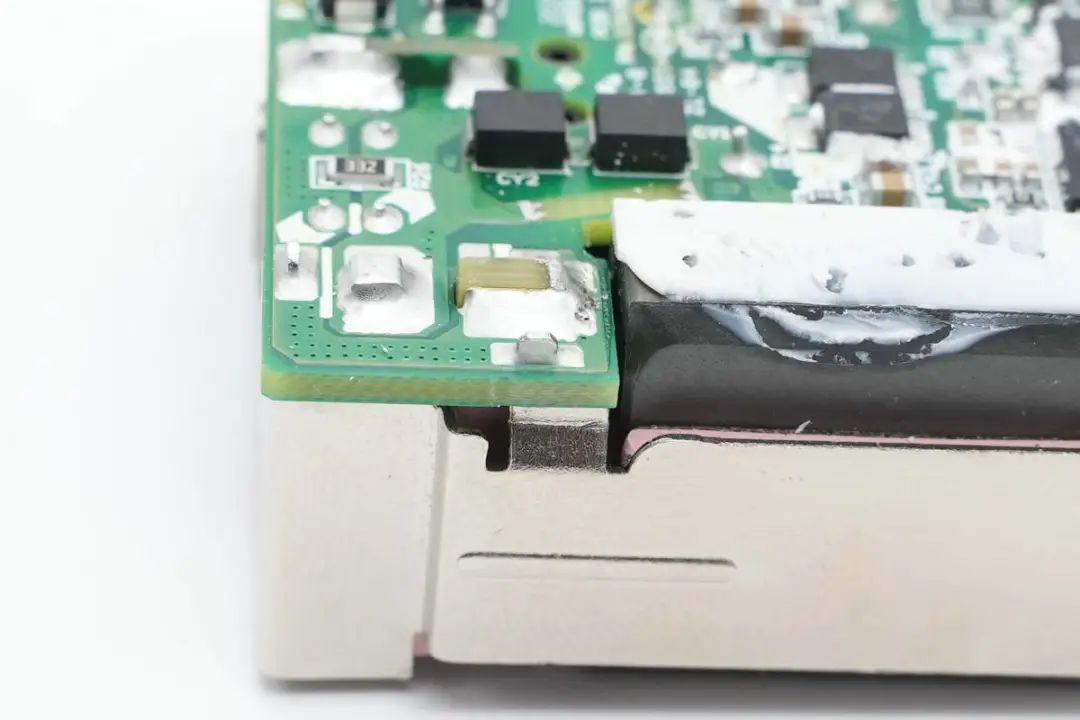

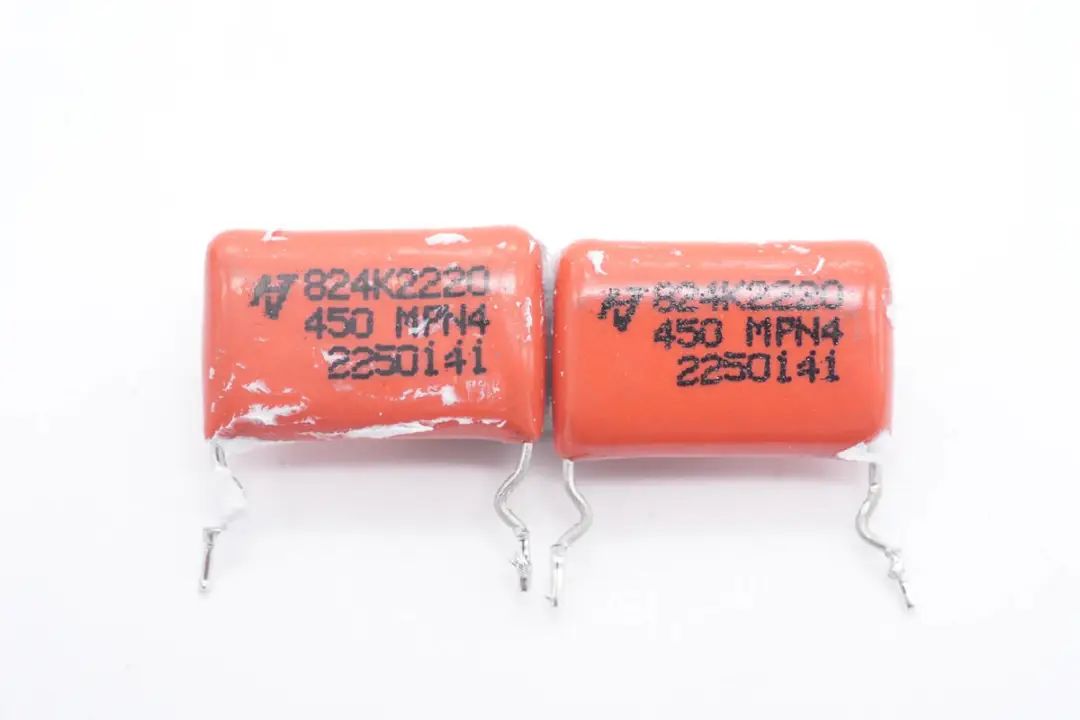

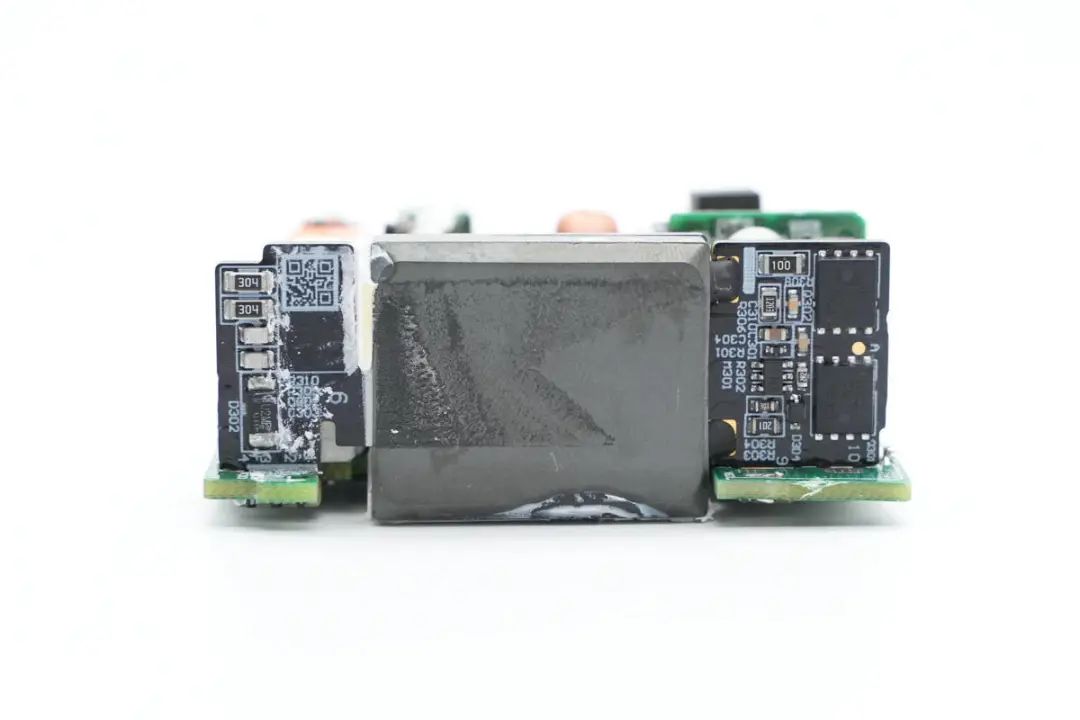

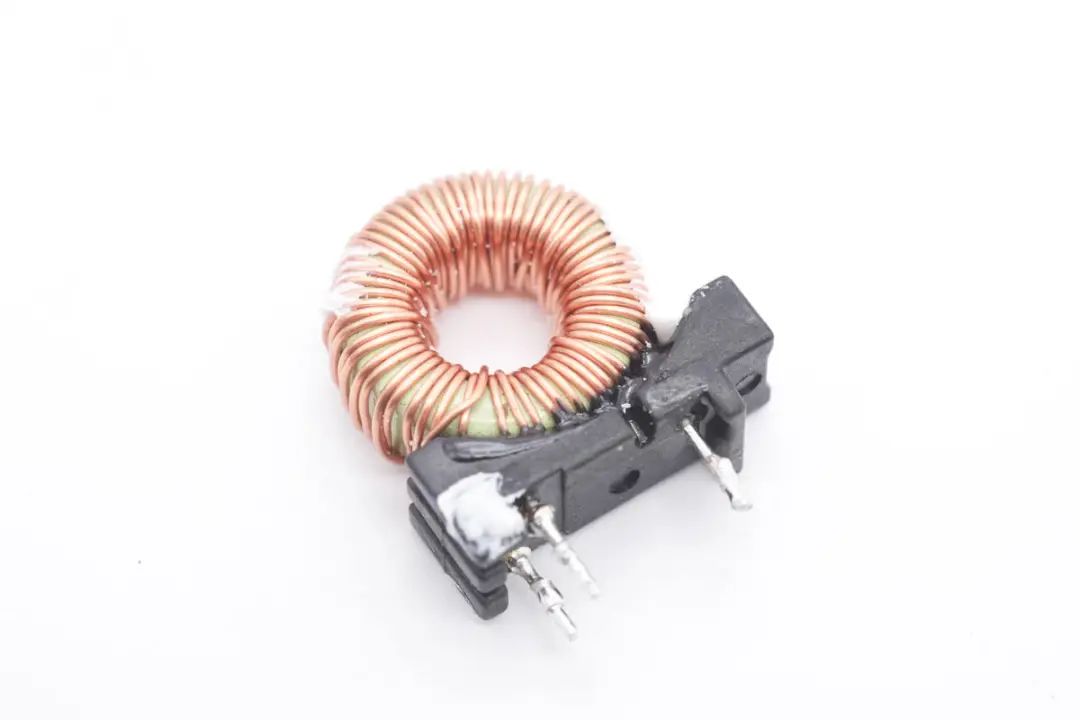

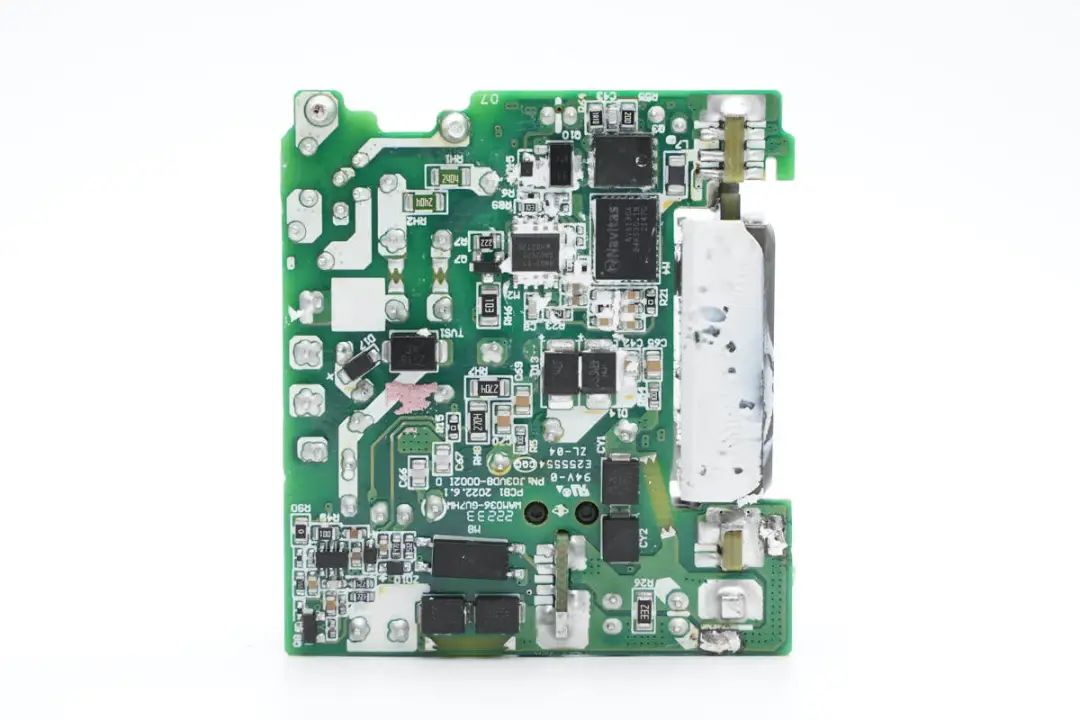

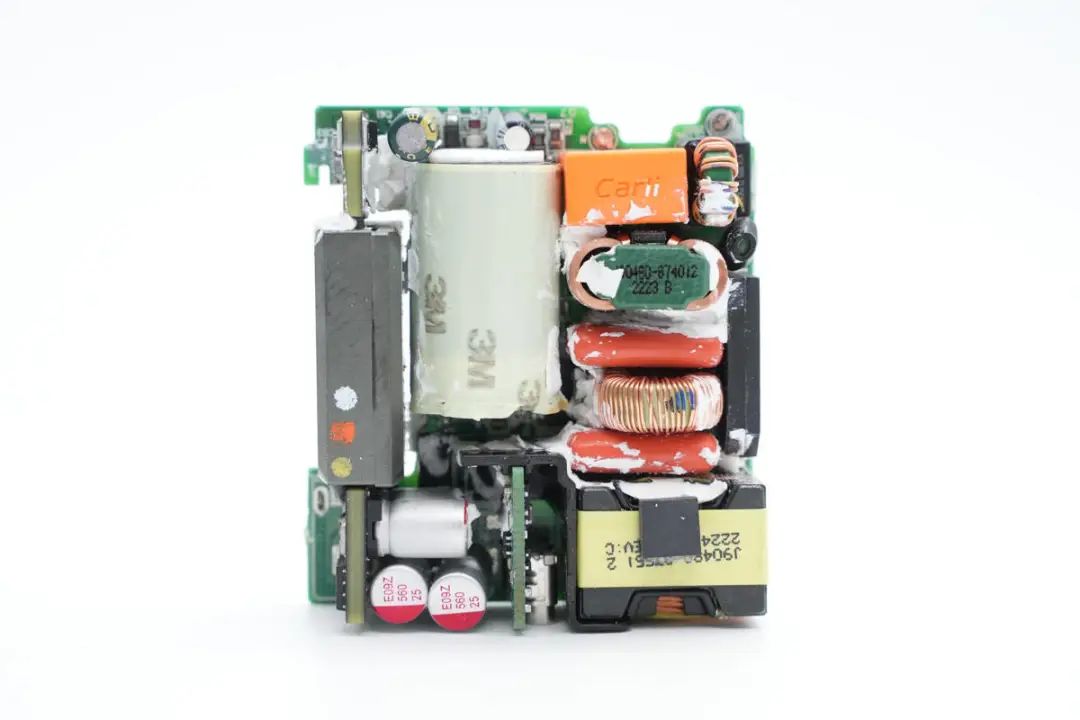

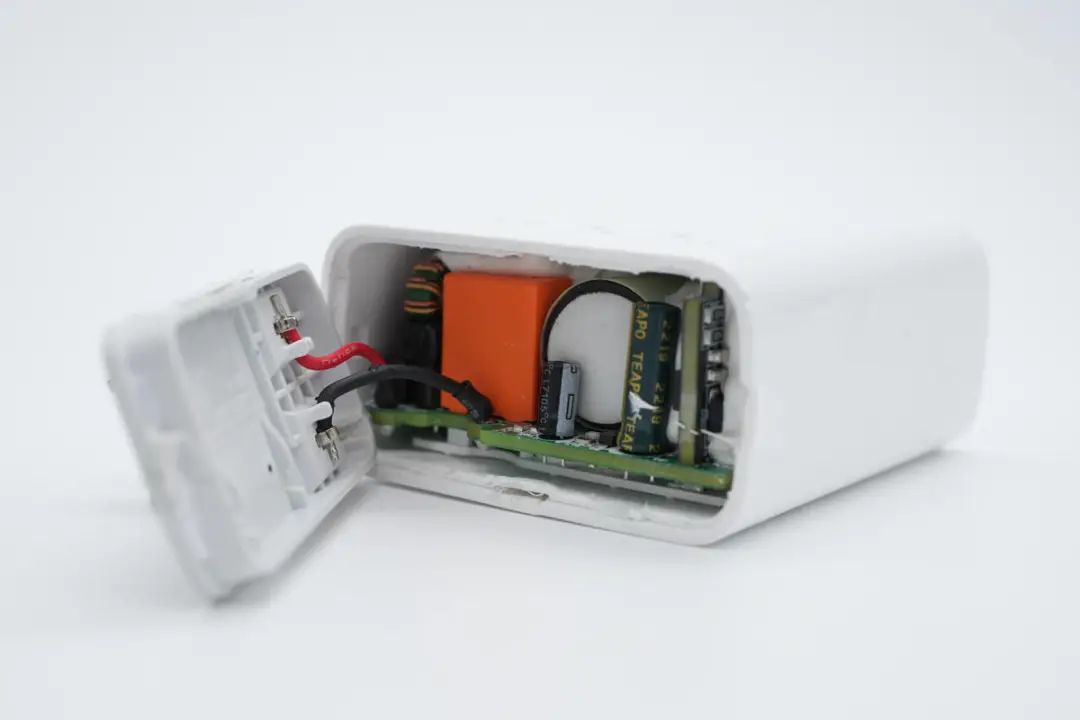

 对iQOO这款200W氮化镓闪充的外观，大小和输出性能有了了解后，下面就继续进行拆解，一睹为快。  首先沿充电器插脚侧撬开外壳，模块内部元器件打胶填充固定。  继续抽出内部PCBA模块，输出USB-C小板与初级元件之间使用黑色塑料外壳绝缘，PFC电感顶部贴有橡胶垫缓冲支撑，平面变压器粘贴金属散热片。  使用游标卡尺测得PCBA模块长度约为56.29mm。  PCBA模块宽度约为50.8mm。  PCBA模块厚度约为23.65mm。  模块内部元器件大面积打胶固定，高压电解电容缠绕胶带绝缘，平面变压器PCB和磁芯通过导热垫利用金属散热片进行散热。  输入端导线焊接连接，可以看到保险丝，共模电感，橙色X2安规电容以及整流桥等元件。  交流输入导线冷压端子焊接连接，外套热缩管绝缘。  PCBA模块背面覆盖一块塑料片，粘贴铝片散热。  PCBA模块背面覆盖的塑料片起到绝缘隔离作用，粘贴的铝片通过导热垫为PFC开关管散热。  侧面为平面变压器磁芯和同步整流管散热的散热片焊接固定到PCB上。  拆掉散热片，导热垫对应平面变压器磁芯和同步整流管位置，降低大电流下的温升。  充电器PCBA模块正面一览，右上角为输入保险丝，共模电感等EMI滤波电路，右侧为整流桥，右下角为PFC升压电感，在上方中间为高压滤波电解电容。左侧是平面变压器，输出端焊接固态电容，USB-C母座焊接在小板上。  充电器PCBA模块背面一览，中间上方焊接初级主控芯片，右侧焊接纳微的氮化镓功率芯片，下方焊接两颗二极管用于PFC旁路，左下角焊接PFC控制器，右侧焊接贴片Y电容和反馈光耦，平面变压器磁芯沉板设计，降低充电器机身厚度。 通过观察发现，这款充电器采用PFC+ZVS反激开关电源架构设计，PFC电路将输入电压升压为开关电源供电，协议芯片通过光耦控制接口输出电压，下面我们从输入端开始了解各器件的信息。  充电器输入端一览，焊接保险丝，共模电感，NTC浪涌抑制电阻，安规X2电容和整流桥等。  充电器插入插座通电后，电流首先经过延时保险丝，在电流超过保险丝限定值时，便会熔断切断电路。输入端慢熔保险丝来自华德电子，规格3.15A 250V。  接着经过NTC热敏电阻，NTC热敏电阻用于抑制插电时的冲击电流，减小插电的火花，正常工作时温度上升，电阻降低，降低损耗。NTC热敏电阻丝印SCK 012A。  接着经过第一颗共模电感，使用绝缘线双线并绕，滤除EMI干扰。共模电感底部焊接绝缘支架，空间容纳输入保险丝，充分利用空间。  安规X2电容用于抑制差模干扰，来自CARLI凯励，容量0.33μF。  第二级共模电感采用扁铜线绕制，底部焊接绝缘支架，打胶加固。  交流电经过EMI电路滤波后，由平伟GBL610整流桥将交流电转换为脉动直流电，整流桥规格为6A 1000V。  两颗薄膜电容规格为0.82μF 450V，配合滤波电感进行输出滤波。  输出滤波电感特写，采用磁环绕制，底部焊接绝缘支架，并涂胶固定。  丝印AE的TVS二极管用于抑制滤波电感的感应电压。  PFC控制器来自安森美，型号NCP1623，其基于创新的 Valley 同步频率折返（VSFF）方法。VSFF 可在标称负载和轻负载条件下最大限度地提高效率，在重载时运行在临界模式，轻载运行在断续导通模式，并支持谷底开通以提高效率。NCP1623支持临界模式、断续导通模式运行，谷同步频率折返可在标称负载和轻负载下提升效率，并且可在低开关频率下获得良好的功率因数。  PFC升压开关管采用纳微NV6136A，这是一颗高集成的氮化镓功率芯片，内置驱动器以及高精度无损耗电流采样电路，消除取样电阻的损耗。NV6136A内置170mΩ导通电阻，耐压700V的氮化镓开关管，支持2MHz开关频率，采用6*8mm QFN封装，节省面积。

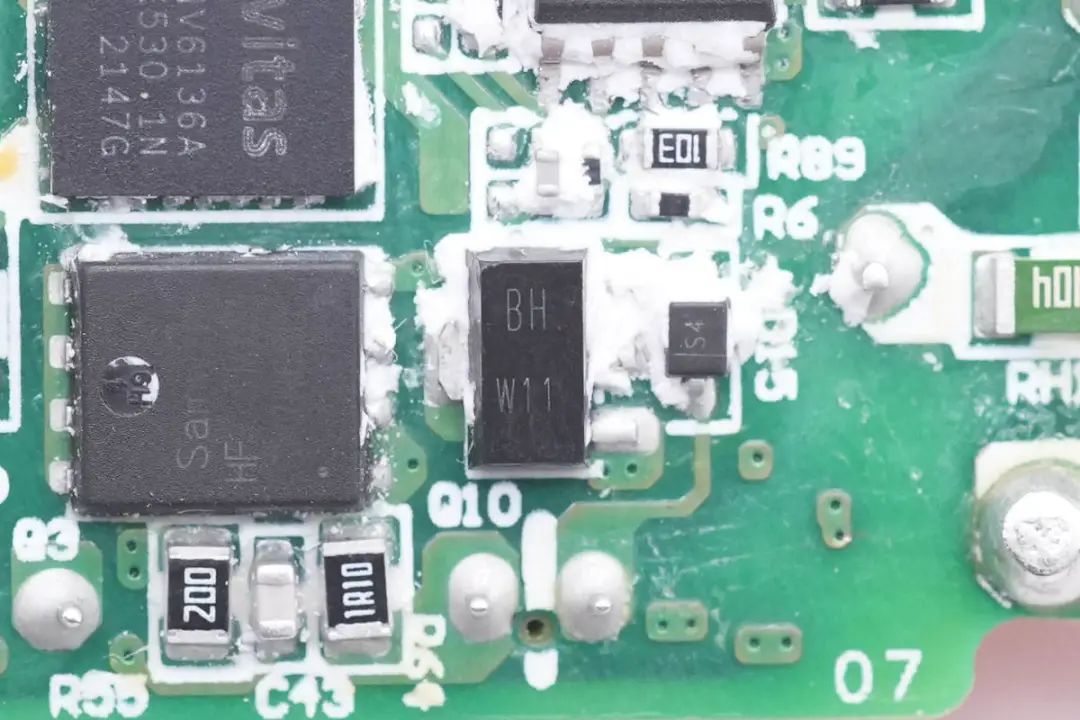

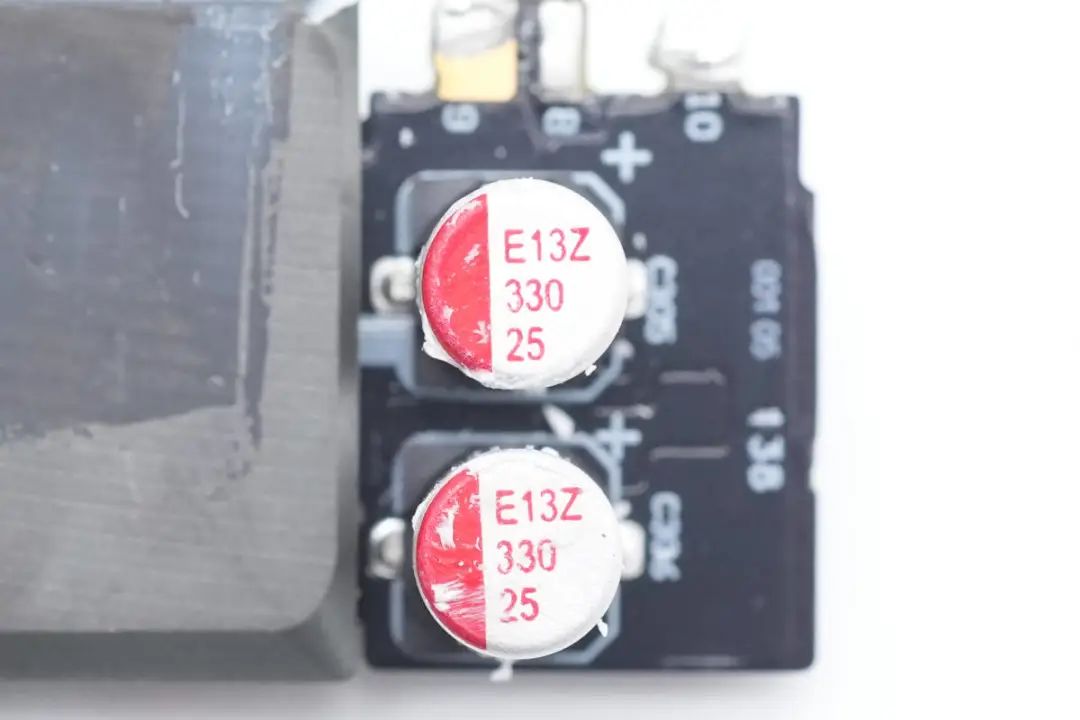

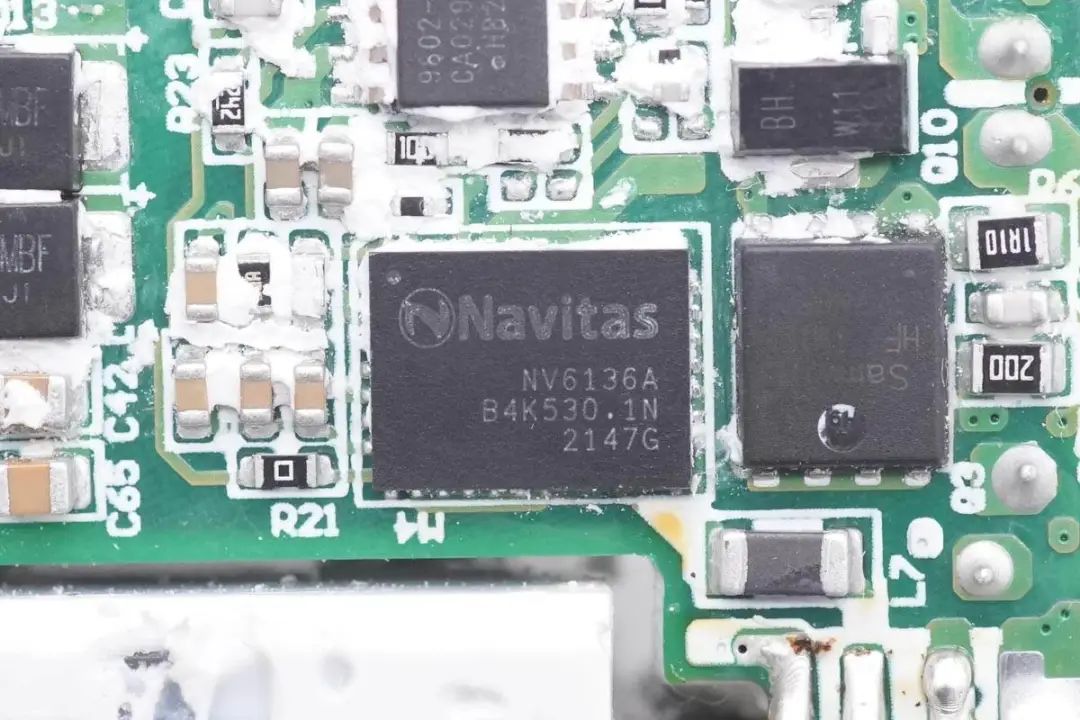

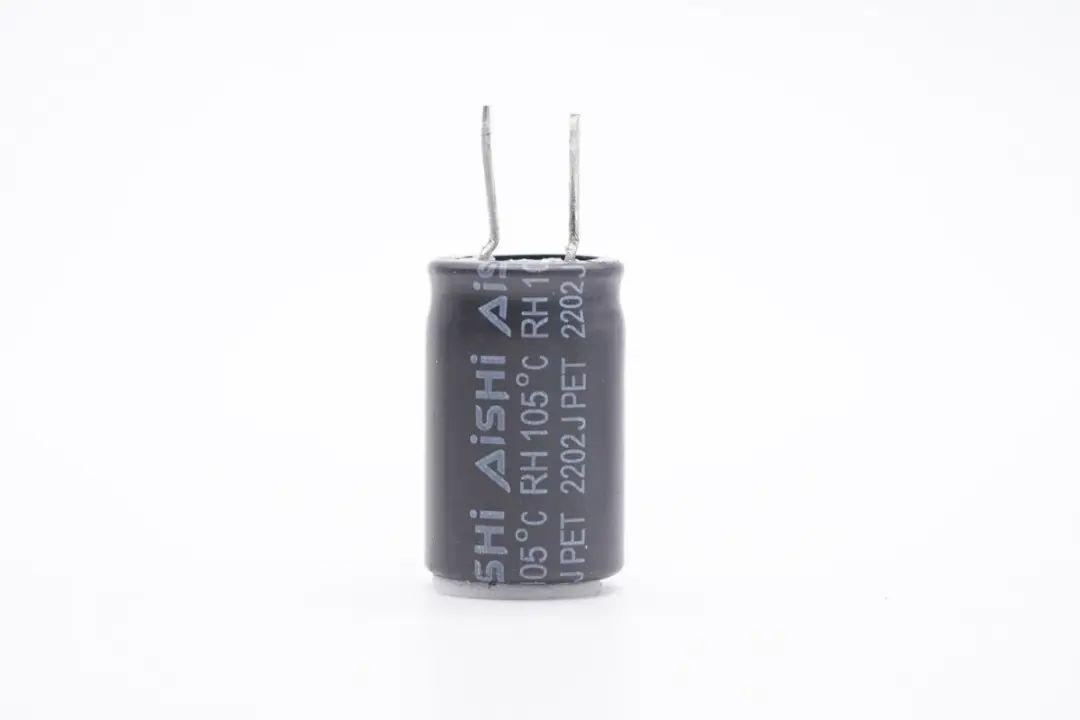

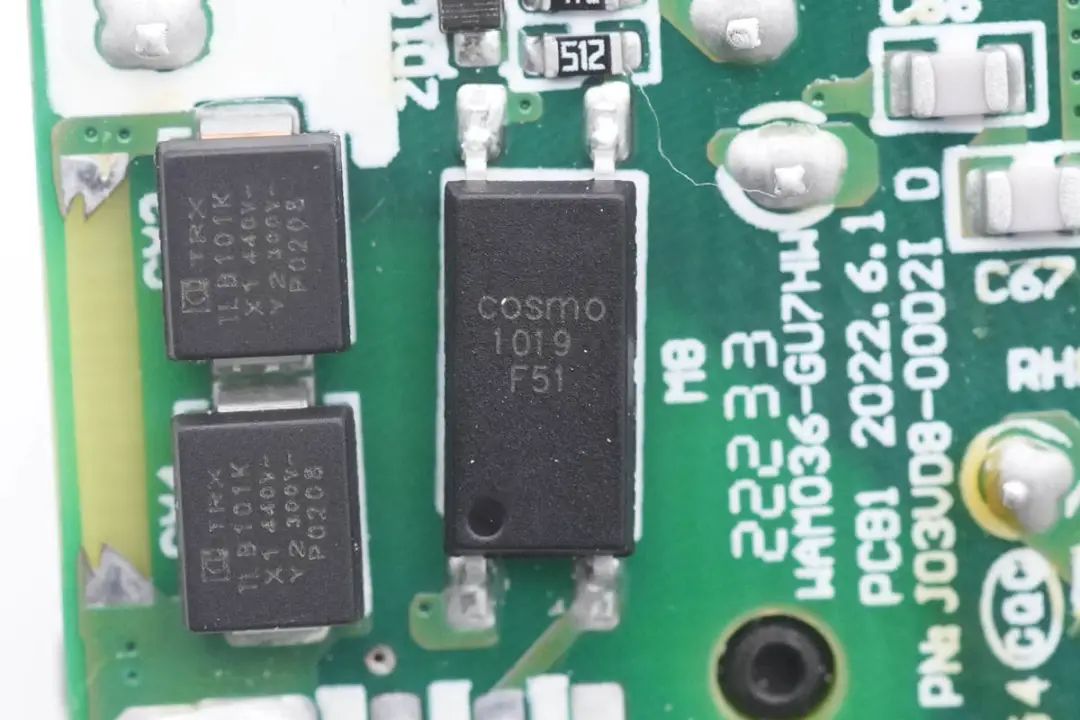

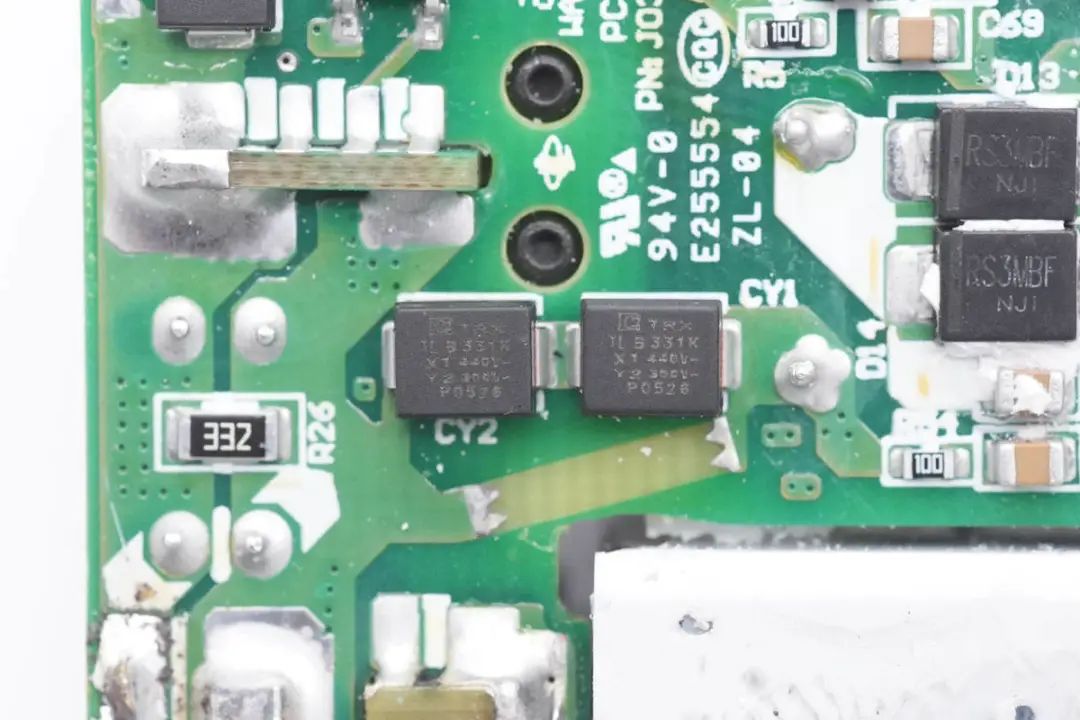

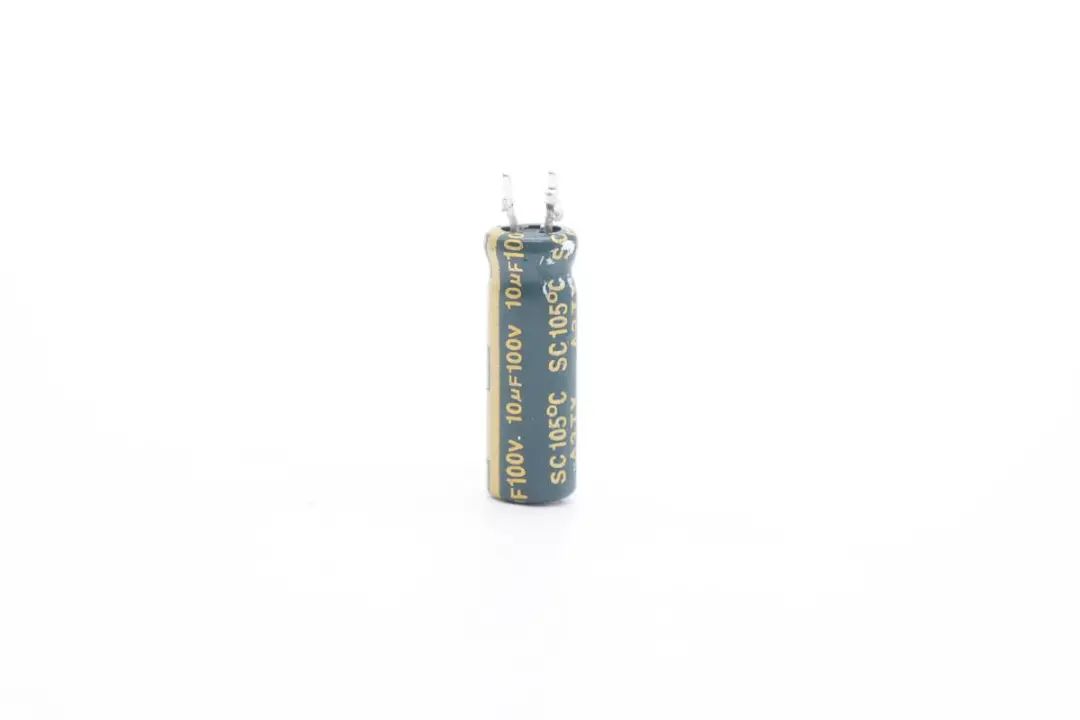

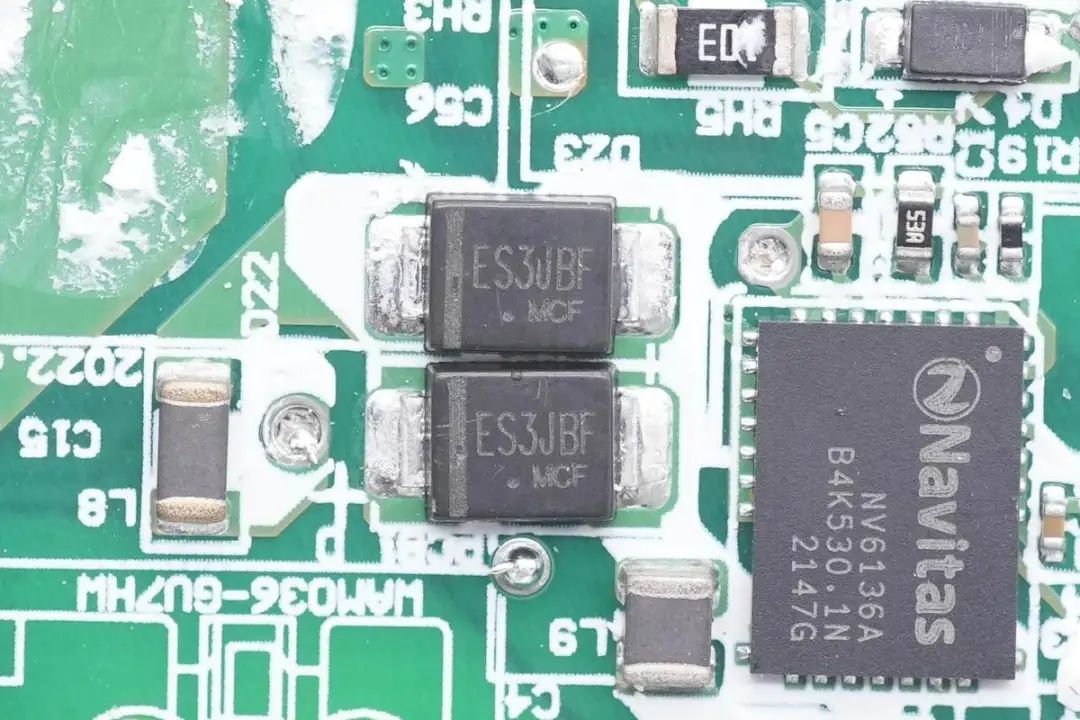

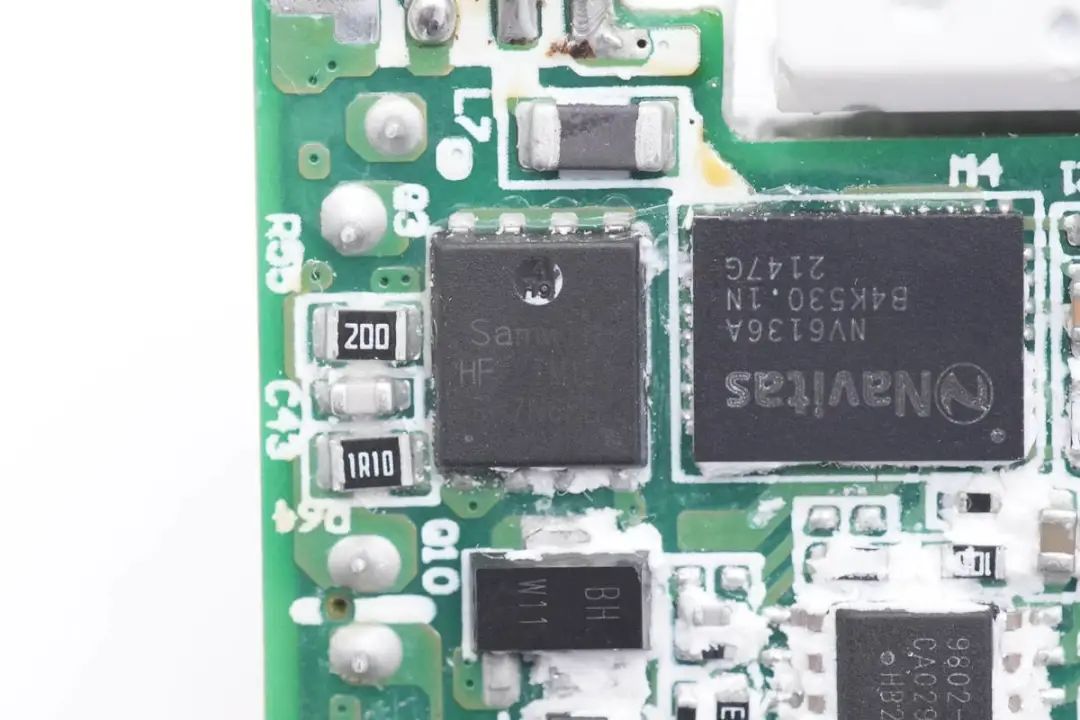

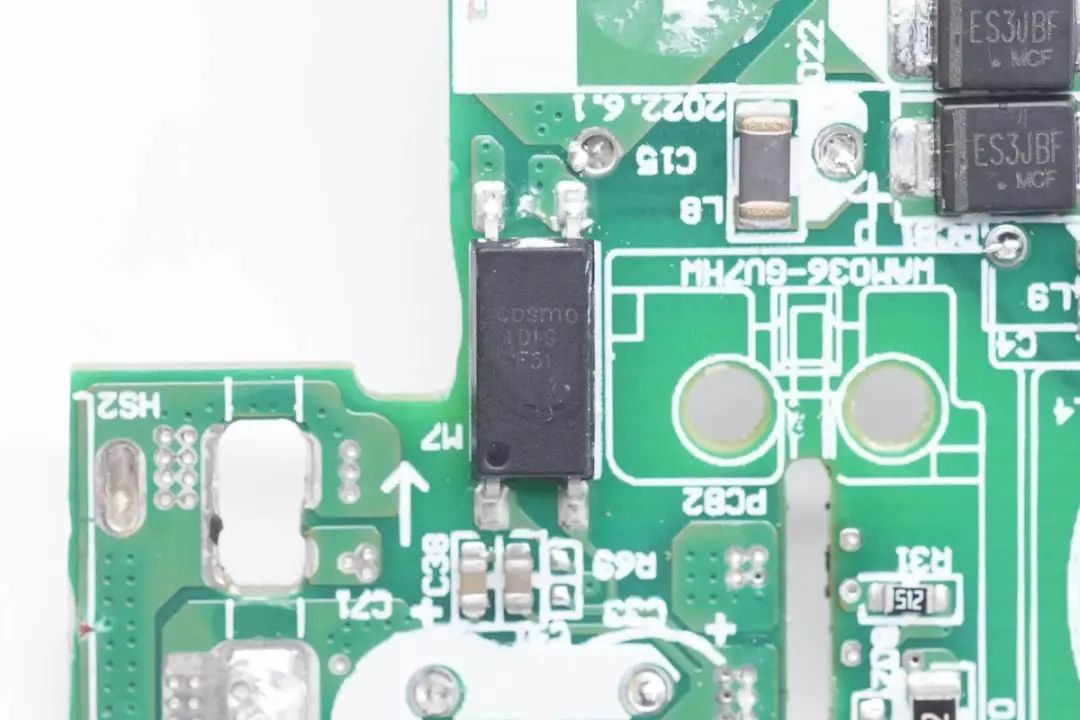

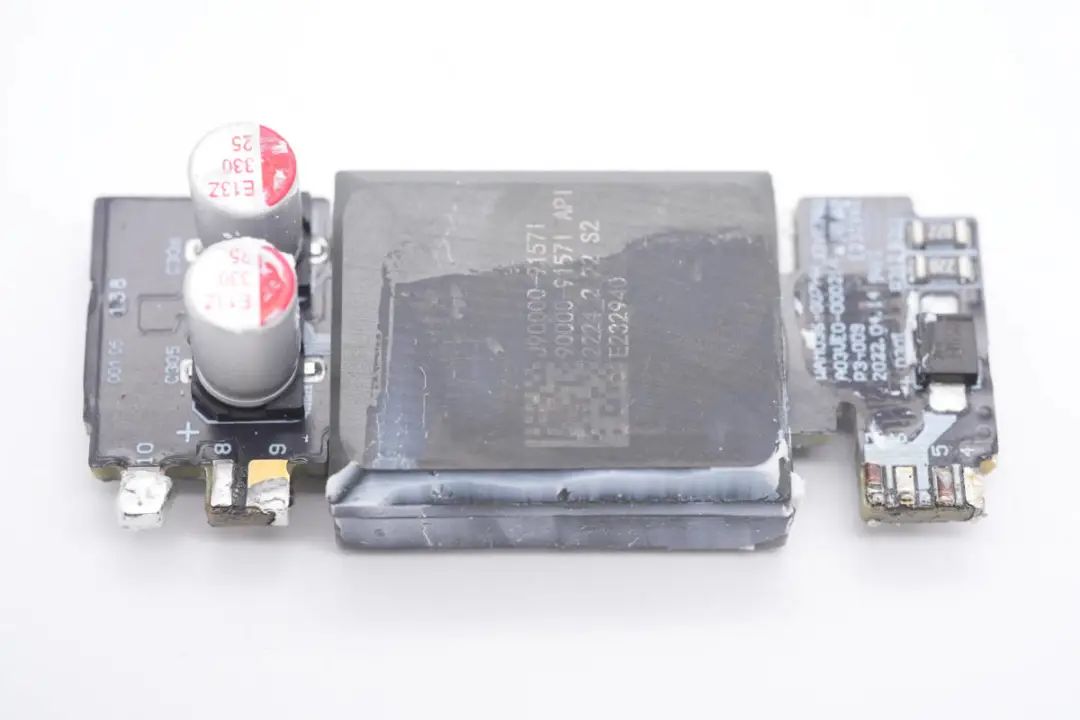

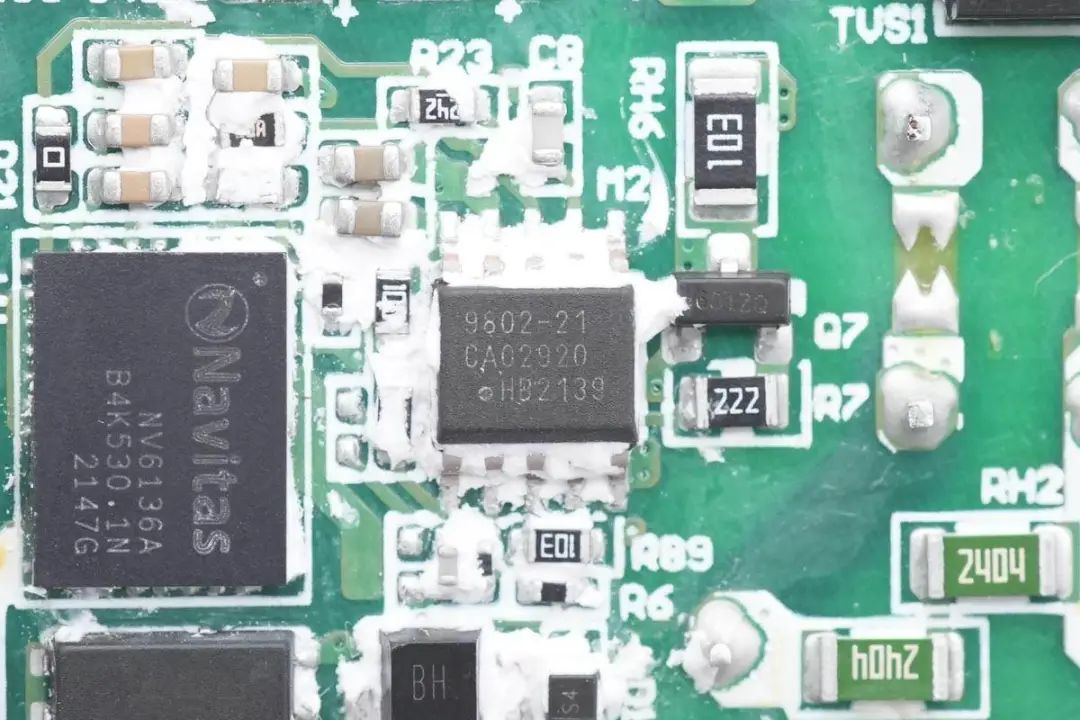

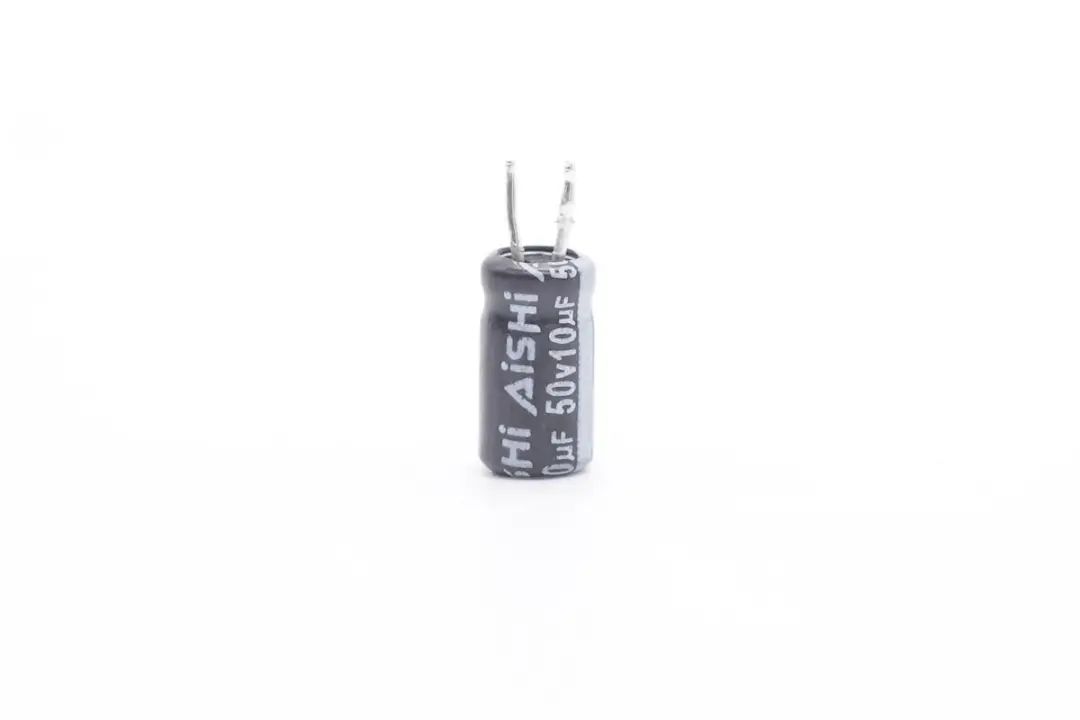

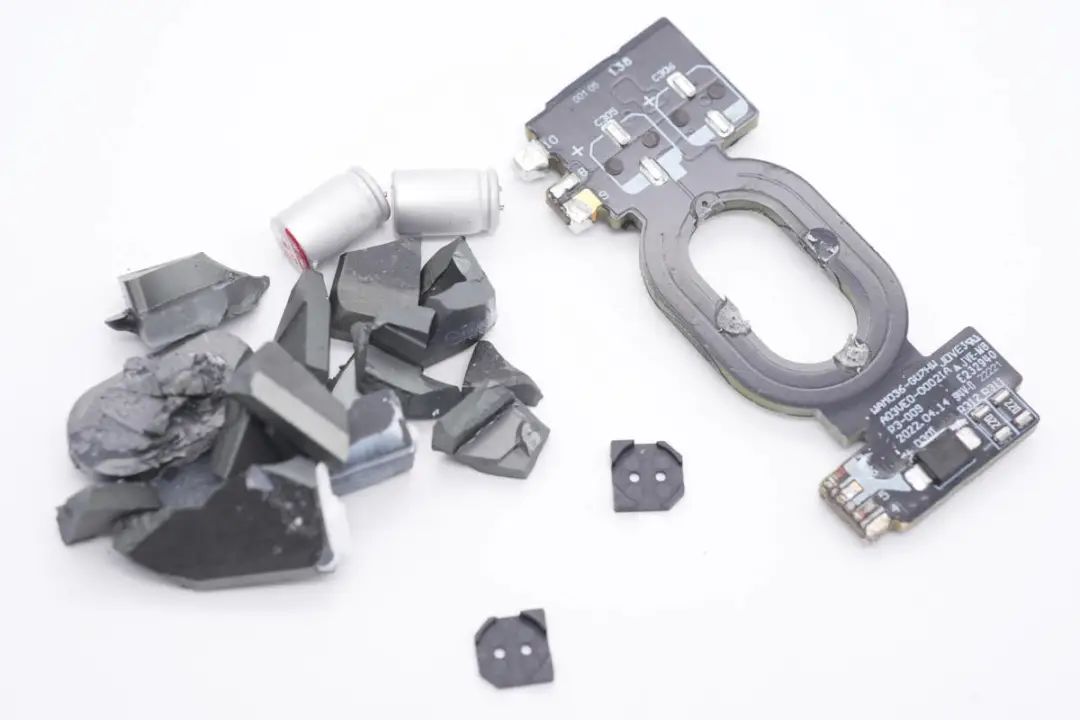

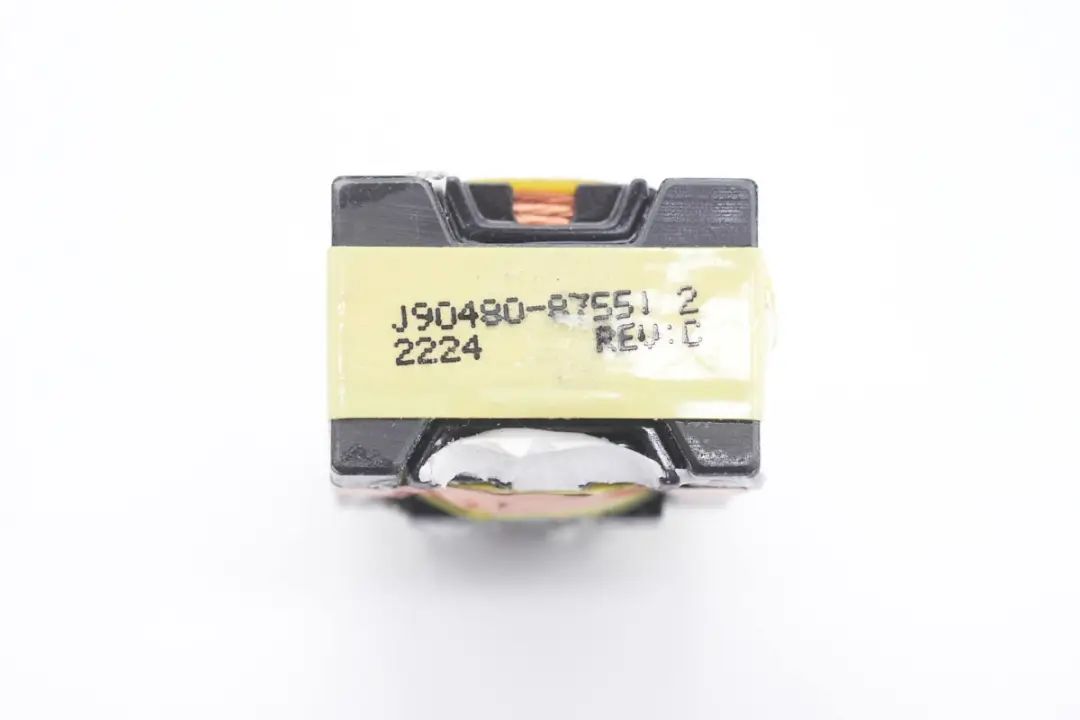

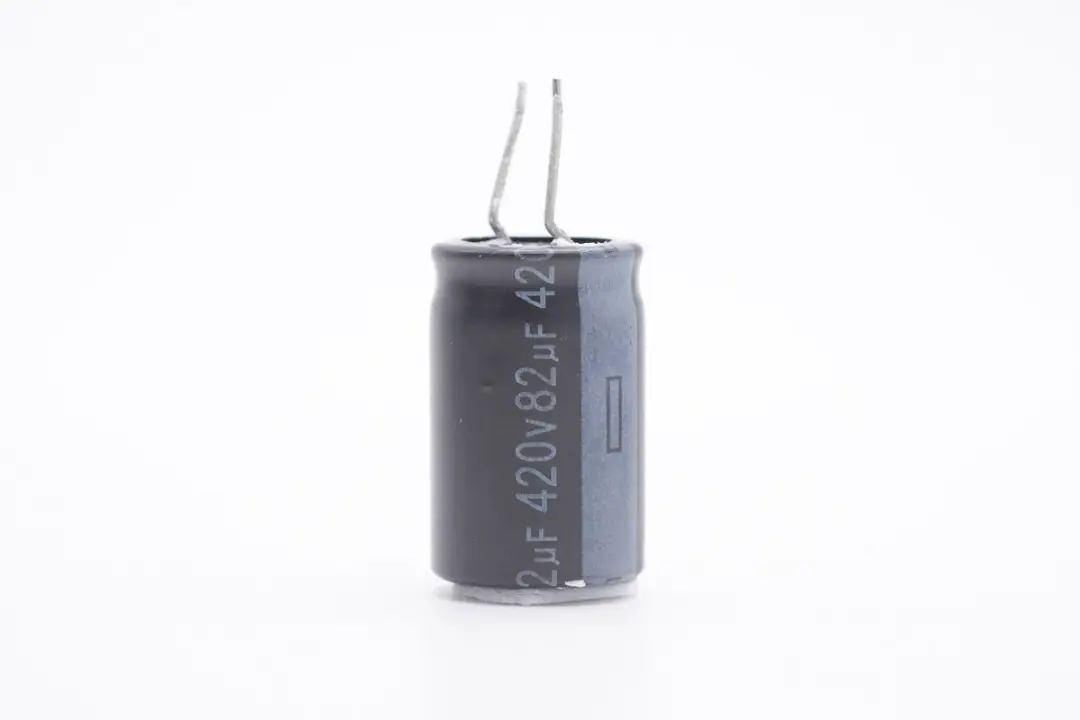

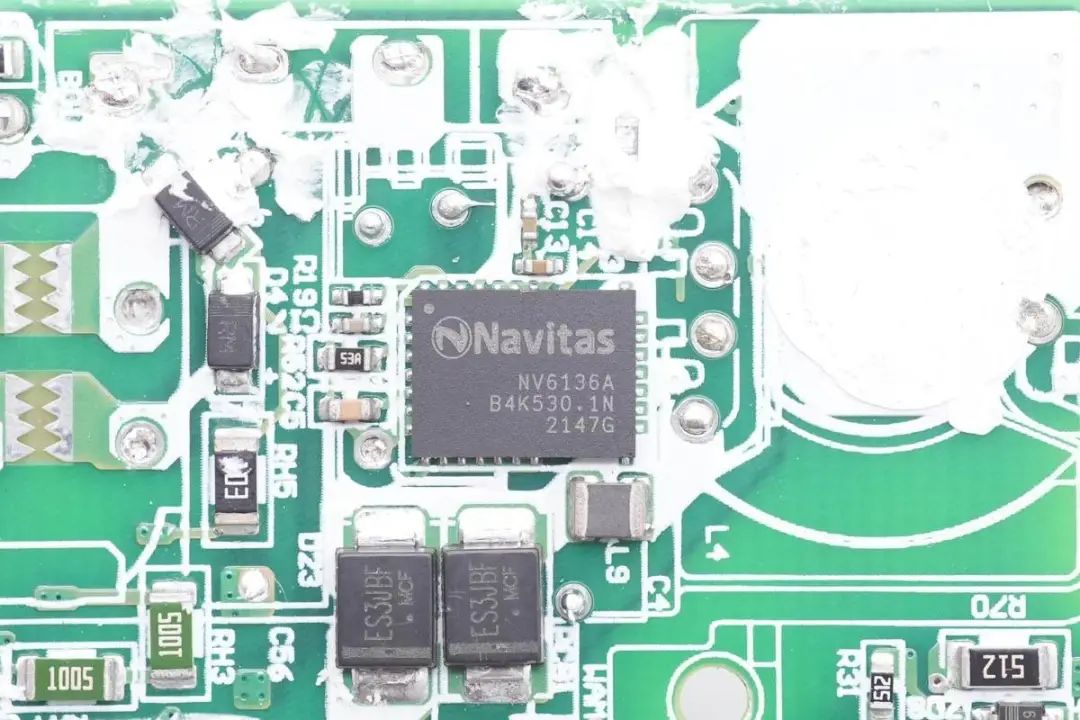

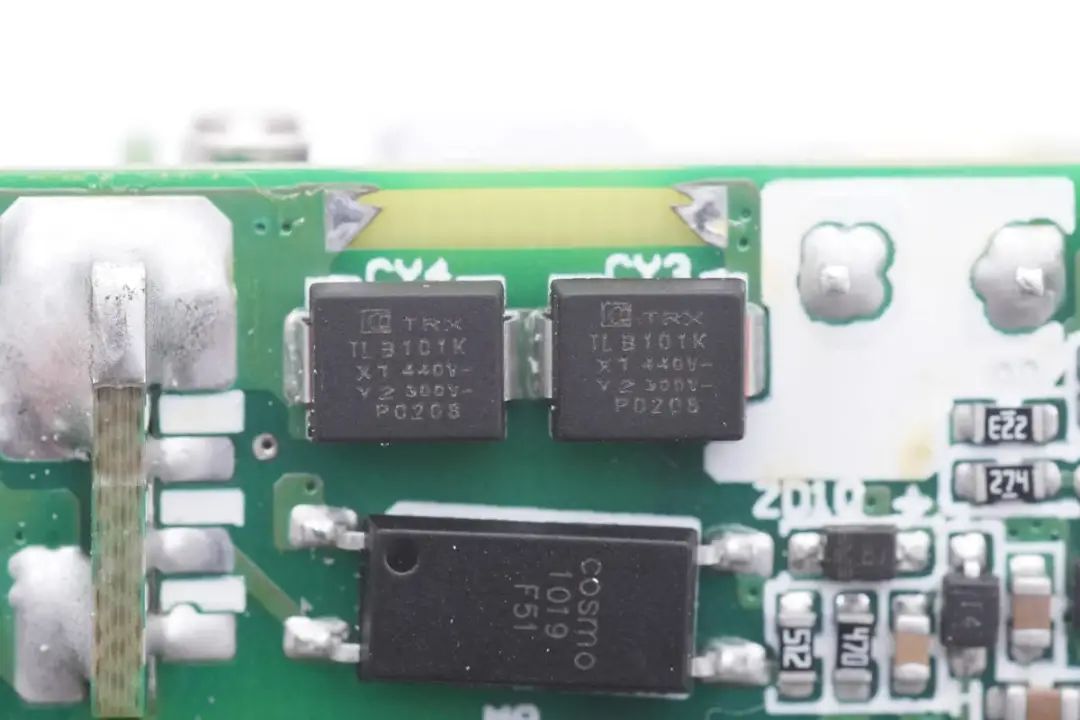

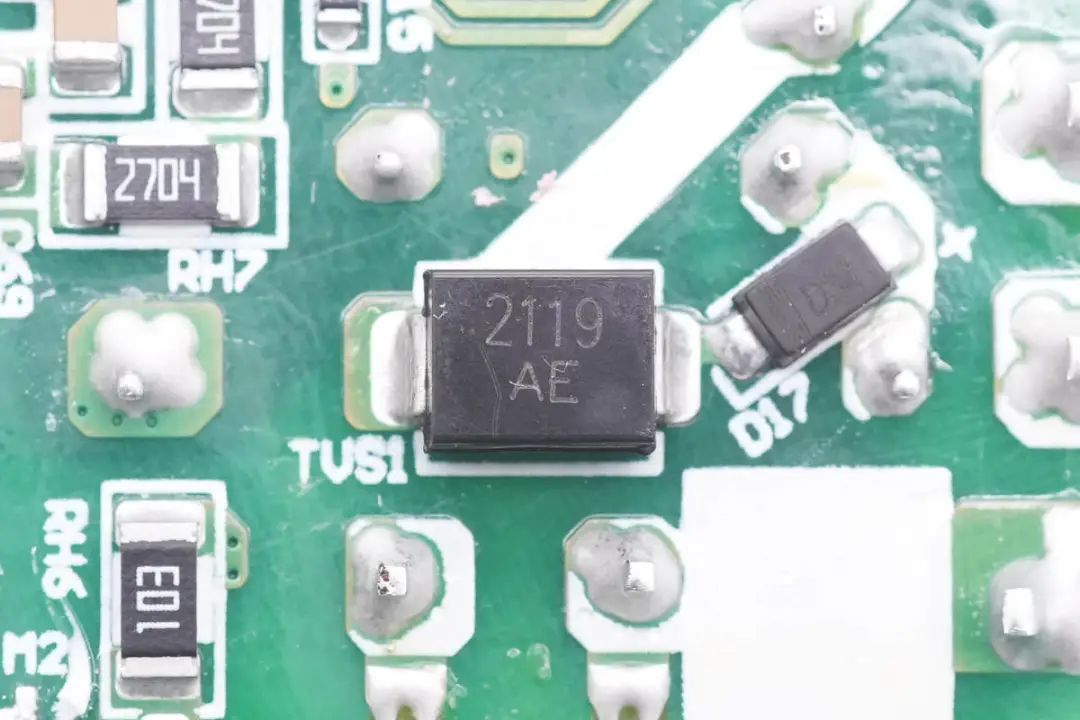

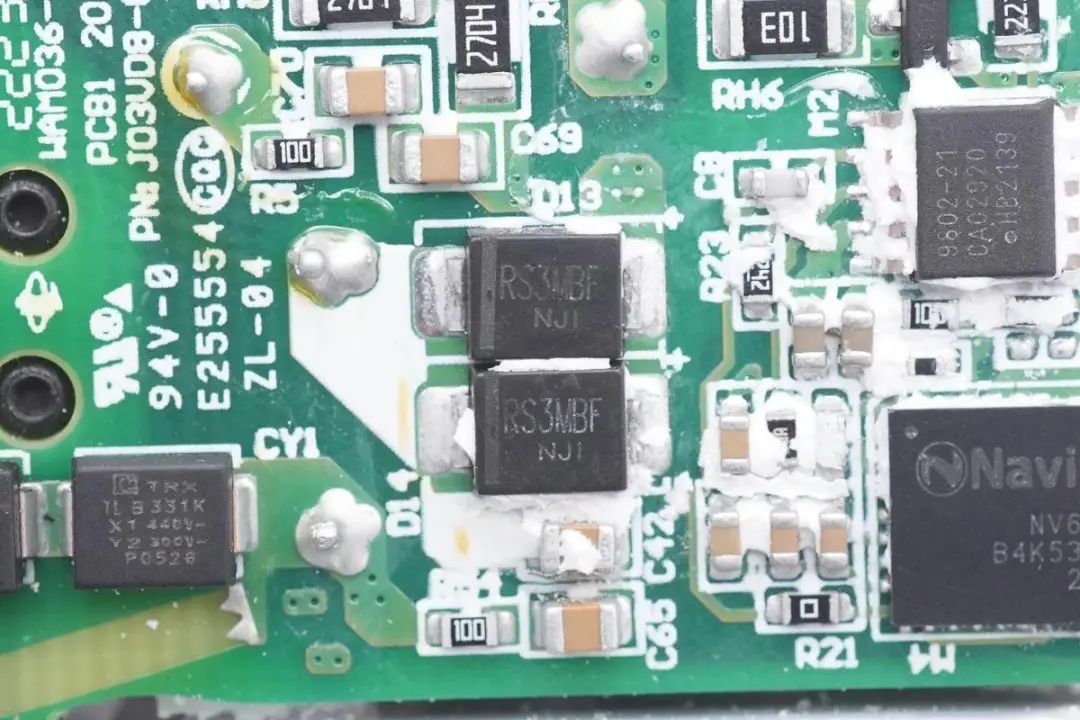

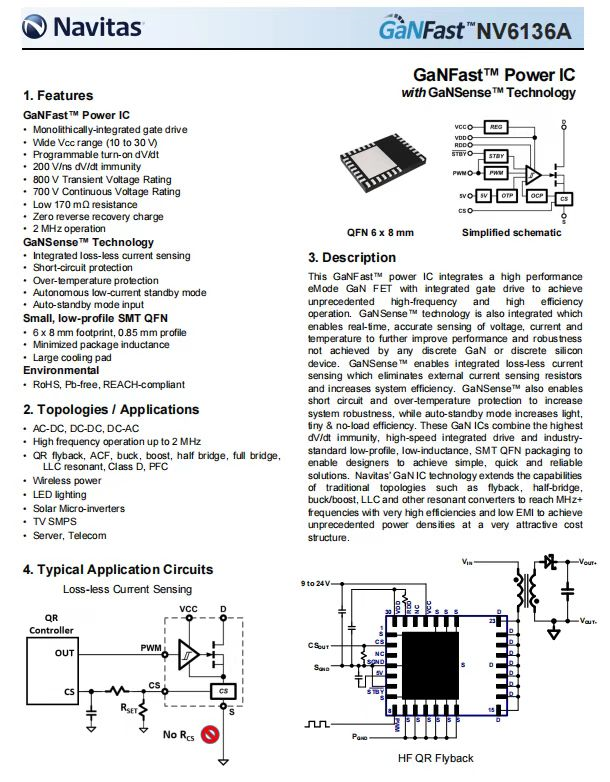

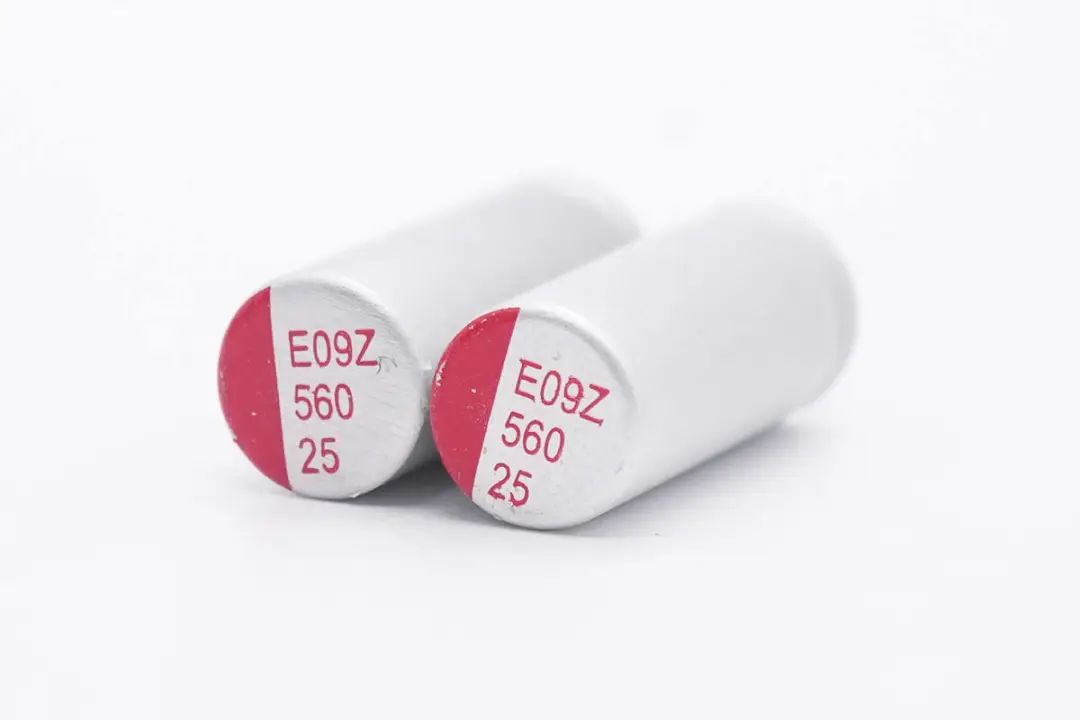

 纳微NV6136A资料信息。 充电头网通过拆解了解到，纳微GaNFast功率芯片此前已被摩托罗拉68W氮化镓充电器、戴尔60W氮化镓快充、OPPO 50Ｗ饼干氮化镓快充、小米65W 1A1C氮化镓快充充电器、努比亚65W氘锋三口氮化镓快充、联想YOGA 130W双USB-C口快充、安克65W氮化镓充电器（英雄联盟版）等知名品牌的数十款产品采用。  PFC升压电感采用利兹线绕制，降低高频损耗。  PFC升压整流管采用两颗ES3JBF超快恢复二极管并联，耐压600V，额定电流3A。  两颗RS3MBF快恢复二极管并联，用于PFC旁路，起到保护作用。  高压滤波电解电容来自AiSHi艾华，RH系列低阻抗电容，105℃耐热。  电容规格为420V82μF。  初级主控芯片采用Dialog iW9802，是一颗高性能的数字化开关电源反激控制器，支持零电压开关和自适应的多模式控制运行，搭配次级控制器可实现高功率密度和高输出精度的设计。iW9802可搭配Dialog的次级侧控制器共同使用，提供低于20mW的空载功耗。  初级开关管采用纳微NV6136A，与PFC开关管同型号。  在主开关管右侧是一颗辅助开关管，配合变压器的辅助绕组，由iW9802控制，从而实现主开关管的零电压开关。辅助开关管来自芯派科技，型号SW7N65D，是一颗耐压650V，导阻1.1Ω的NMOS，采用DFN5*6封装。  用于控制器供电稳压的三极管，丝印BH。  为初级控制器供电的滤波电容，来自TEAPO，规格为10μF 100V。  另一颗来自AiSHi艾华，规格为50V10μF。  两颗贴片Y电容来自四川特锐祥科技股份有限公司，料号为TBY2331KB，属SMD-Y2系列，使用两颗串联。特锐祥的贴片Y电容具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。 特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。  充电头网通过拆解了解到，特锐祥贴片Y电容除了被贝尔金、安克、QCY、声丽、麦多多、OPPO、联想、努比亚、倍思、海陆通、第一卫等品牌的数十款快充产品使用，此外还被伊戈尔40W LED驱动电源、长虹42英寸智能网络电视42P3F内置电源、卓飞航45W氮化镓超快墙充等产品使用，性能获得客户一致认可。  另外两颗特锐祥贴片Y电容料号为TBY2101KB。  COSMO冠西1019光耦用于PFC升压控制。  另外一颗1019光耦用于输出电压反馈调节。  平面变压器焊接在主板上，主板镂空放置磁芯，降低厚度。平面变压器小板右侧焊接同步整流控制器和两颗同步整流管。  焊接取下平面变压器小板，左侧低压侧焊接两颗固态电容。  平面变压器磁芯信息特写。  从丝印可以看出平面变压器小板来自JOVE中富电路，是一家专业的线路板生产制造厂家，国家级高新技术企业，公司现已上市。  同步整流控制器来自MPS，型号MP6908A，最高工作频率600KHz，支持DCM/CCM/QR准谐振工作模式，内置振铃检测防止DCM和QR运行下误开通，支持逻辑电压和标准电压同步整流管。  同步整流管来自威兆半导体，使用两颗VSP003N10HS-G并联进行同步整流，NMOS，耐压100V，导阻3.8mΩ，PDFN5x6封装。  威兆VSP003N10HS-G资料信息。 充电头网拆解了解到，威兆MOS管广泛应用在充电器、无线充、车充、充电宝、储能电源等各个方面，并被华为、小米、紫米、三星、OPPO、VIVO、魅族、努比亚、倍思、公牛、网易智造等知名品牌的数十款产品采用，产品质量获得客户一致认可。  两颗固态电容贴片焊接在平面变压器小板上，用于输出滤波。  将平面变压器磁芯敲碎一览。  在主板上还焊接两颗固态电容用于输出滤波。右侧垂直焊接的小板焊接USB-C母座。  两颗固态电容用于输出滤波，规格为560μF 25V。  垂直焊接的小板正面焊接协议芯片和USB-C母座。  背面焊接VBUS开关管和电流取样电阻。  协议芯片特写，丝印GJ=9D，来自立锜科技，右侧焊接一颗热敏电阻检测小板温升，进行过热保护。  输出VBUS开关管采用威兆VS3698AE，NMOS，耐压30V，导阻3mΩ，PDFN3333封装。左侧两颗1206封装的5mΩ电阻并联用于检测输出电流。  威兆VS3698AE资料信息。  输出USB-C母座外套钢套焊接固定，钢套压印CZT字样，来自正德连接器。左侧焊接一颗热敏电阻，用于检测母座温升。  USB-C母座过孔焊接固定，白色胶芯不露铜。  全部拆解完毕，来张全家福。

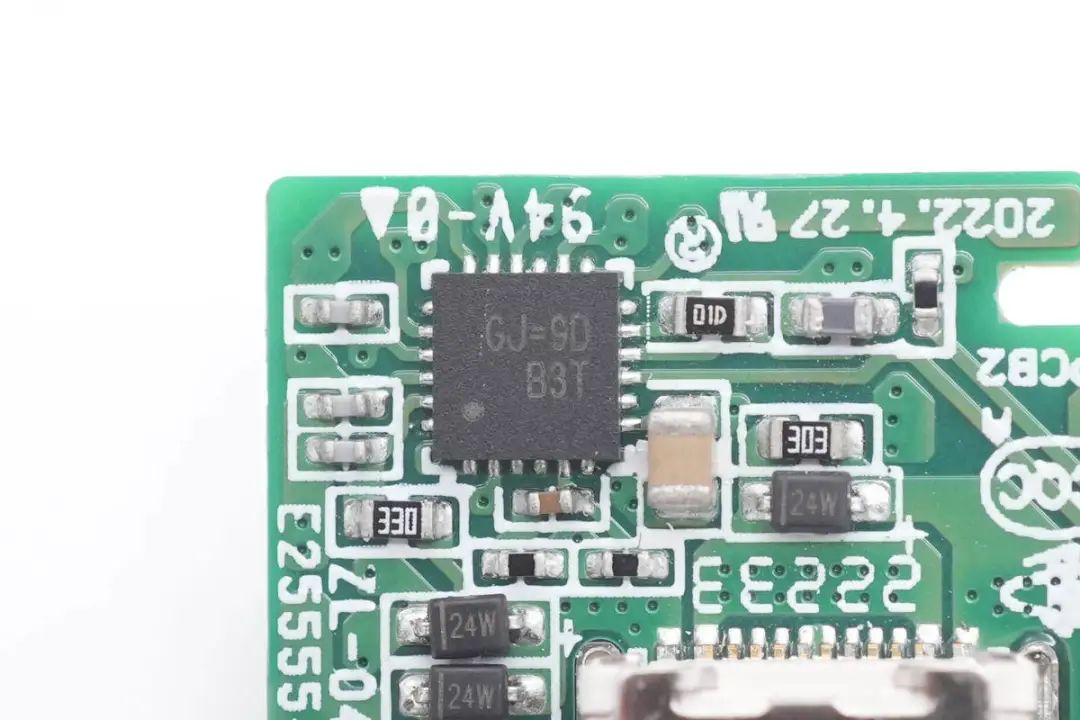

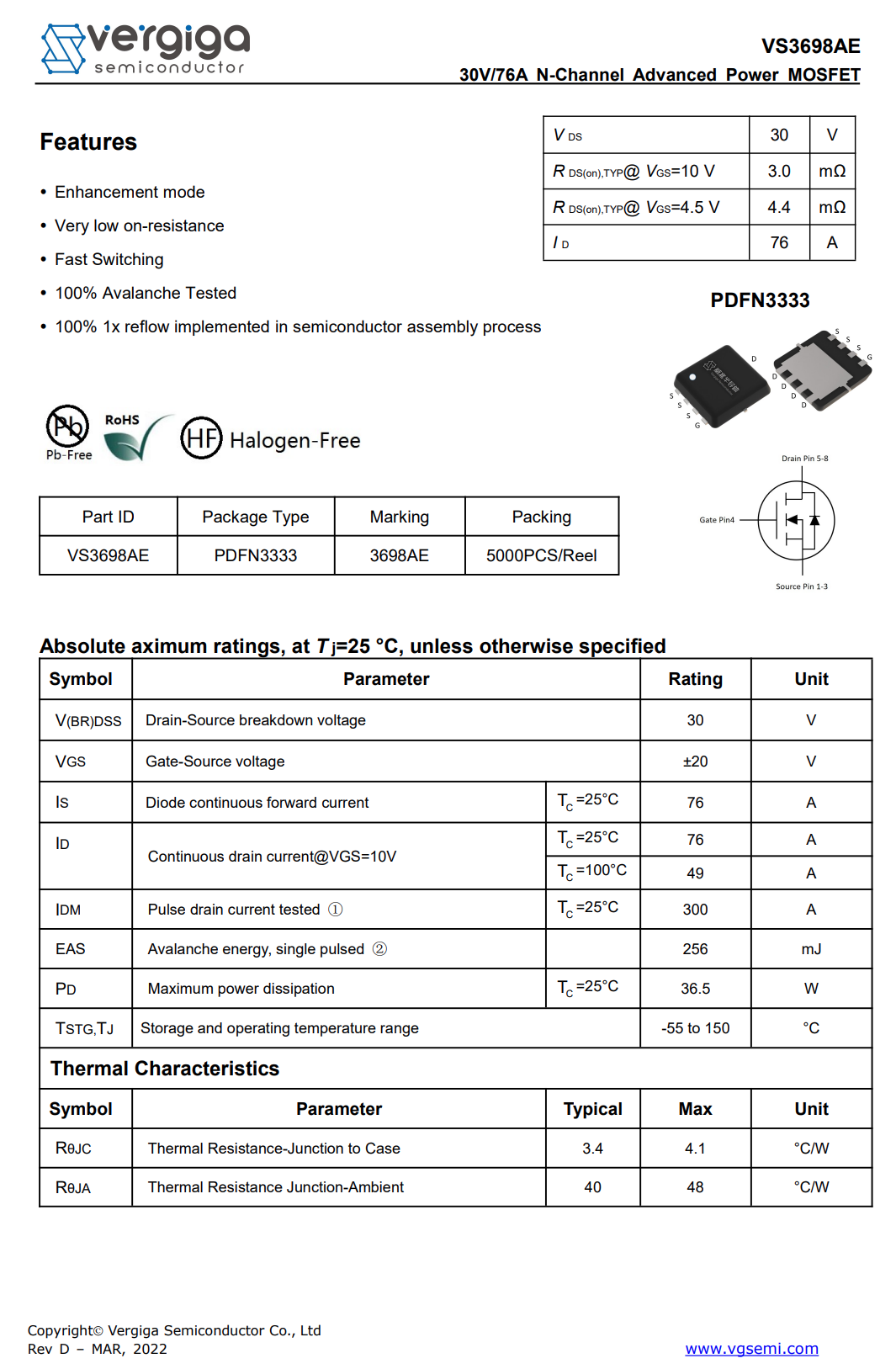

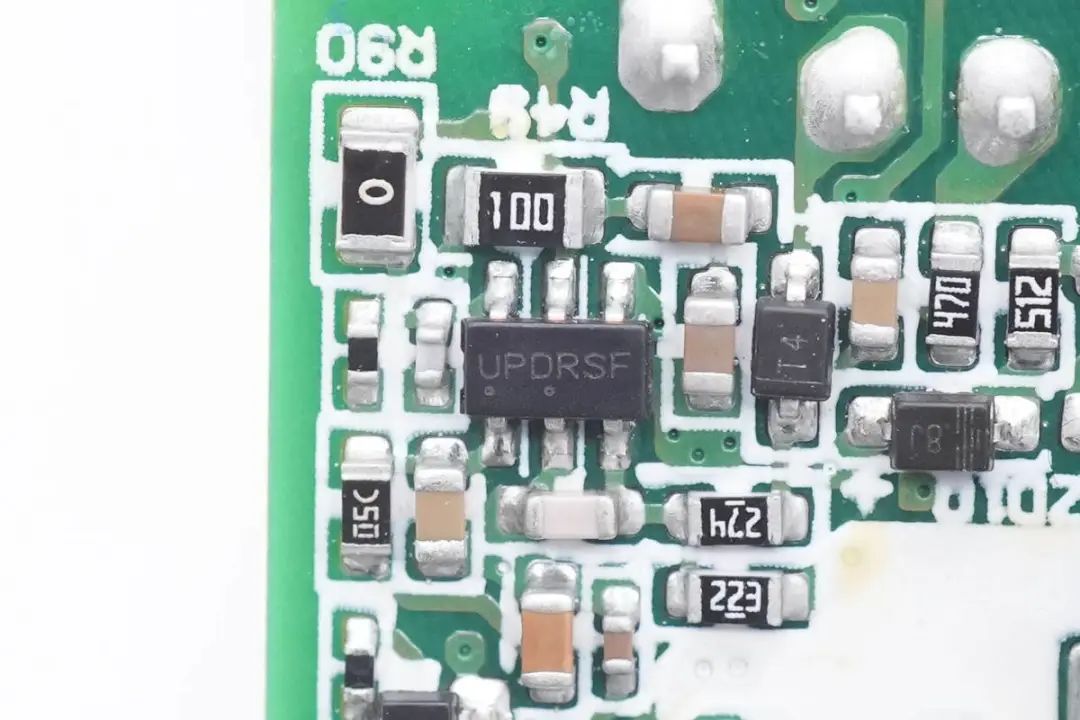

充电头网拆解总结

 iQOO推出的这款200W氮化镓闪充内置了两颗纳微NV6136A氮化镓功率芯片，相比之前推出的120W氮化镓闪充，体积只是稍微增大了一点，功率密度得到显著提升。这款充电器支持200W超快闪充和65W通用PD输出，以及5-20V3.25A PPS输出，还可以为笔记本和其他的手机快充，通用性也不错。

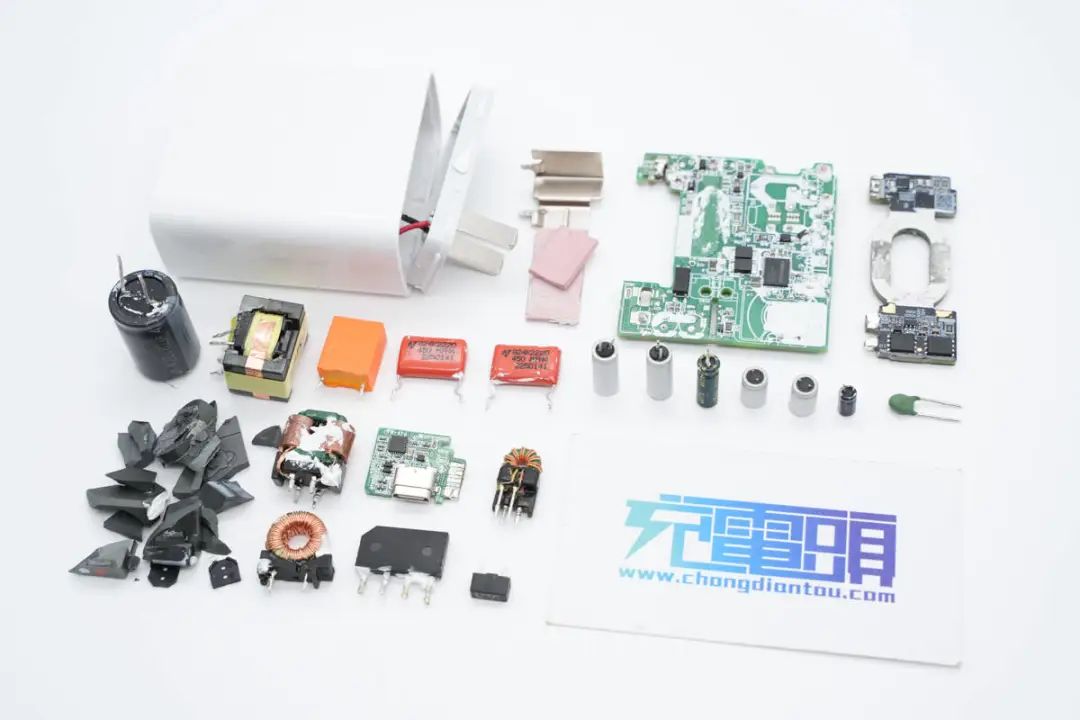

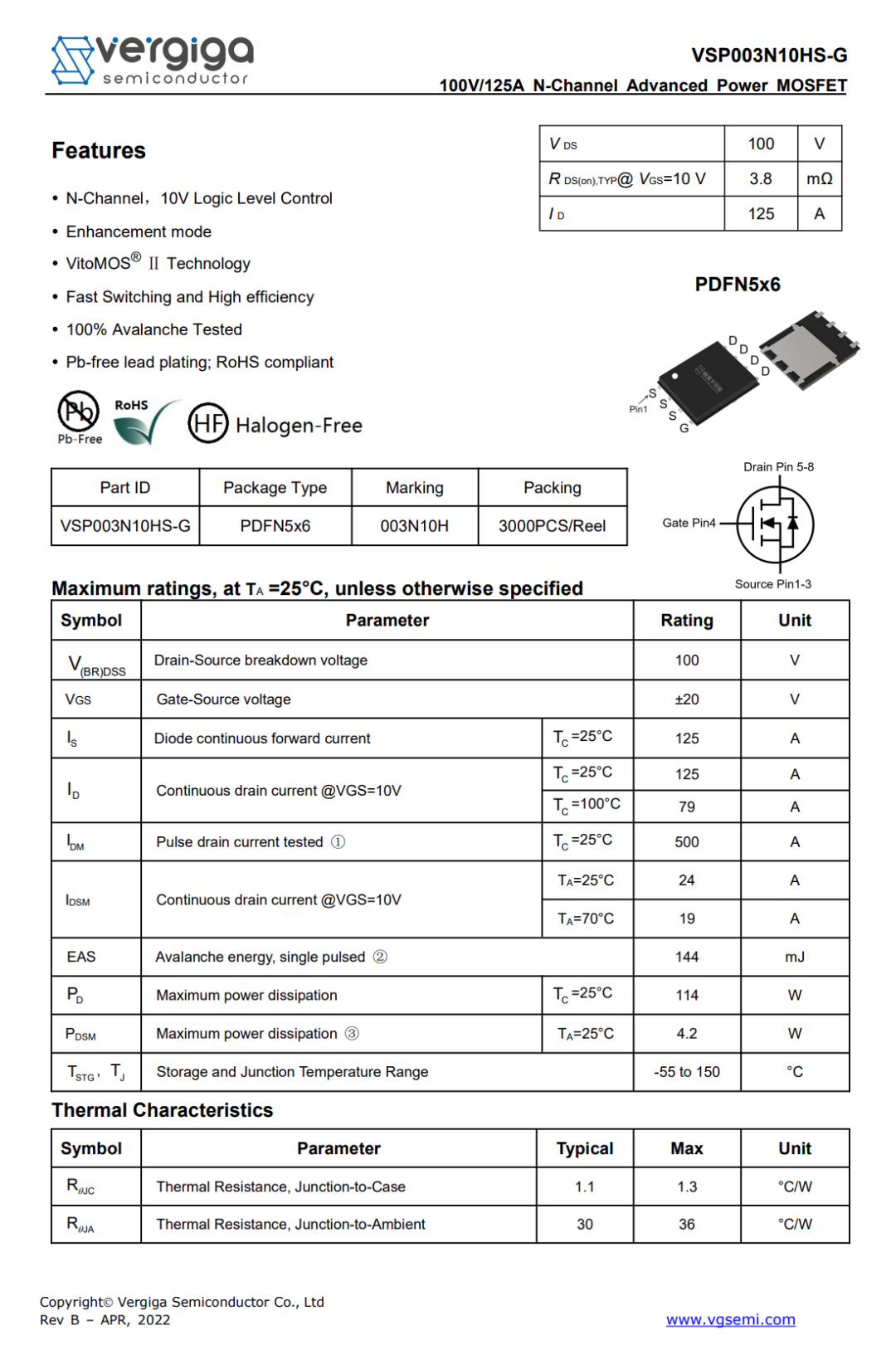

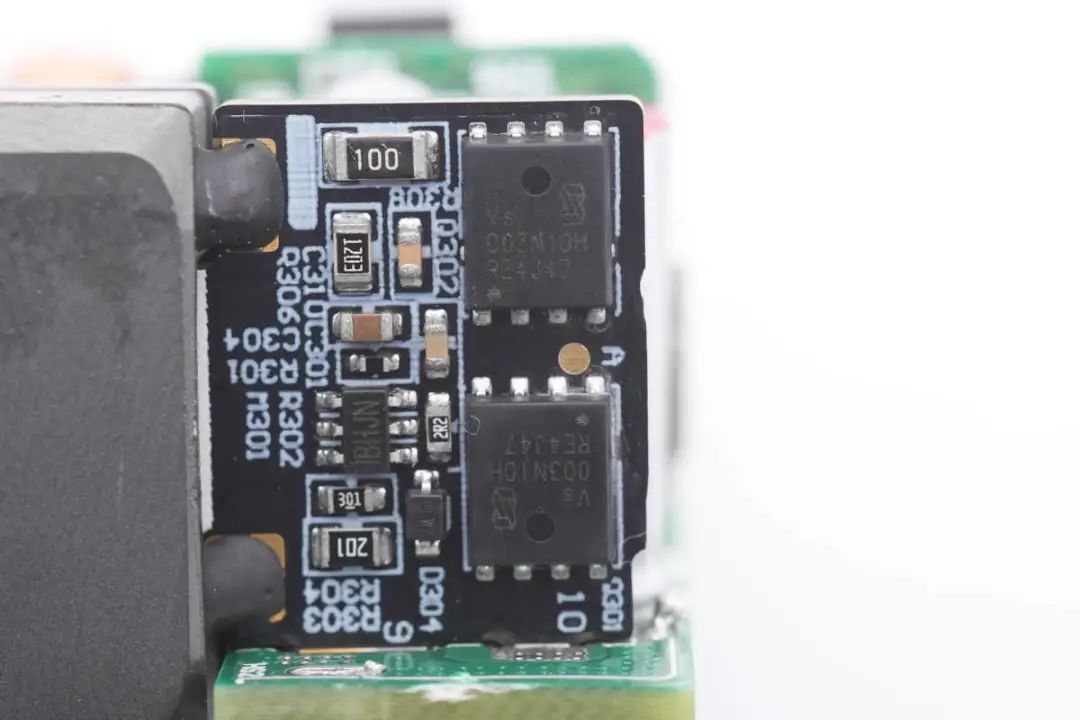

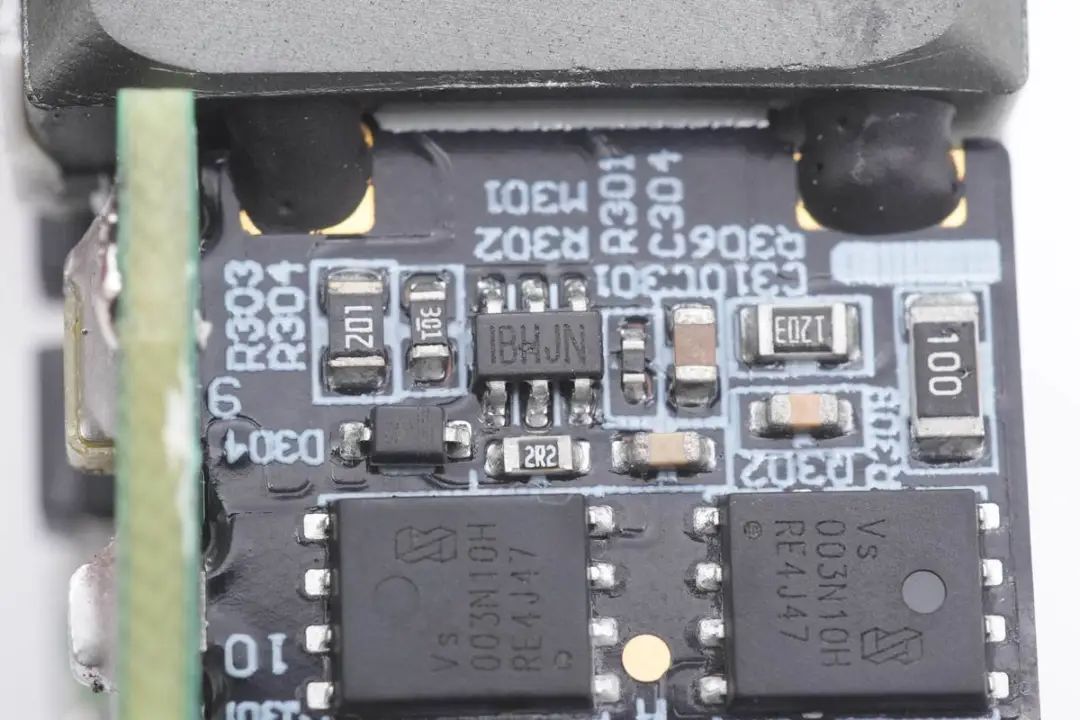

充电头网通过拆解了解到，iQOO这款200W氮化镓充电器采用PFC+ZVS反激电路架构，PFC升压控制器采用安森美NCP1623，ZVS反激控制器采用Dialog iW9802，搭配纳微氮化镓功率芯片NV6136A。同步整流控制器采用MPS MP6908A，同步整流管使用威兆半导体两颗VSP003N10HS-G并联，满足10A大电流输出。



充电器内部使用艾华电解电容和固态电容滤波，变压器及开关管均打胶贴导热垫加强散热，降低大功率输出的温升，充电器内部配有多颗热敏电阻进行温度检测，监控温度不超过正常范围，确保安全使用。
