拆解报告：华科生30W1A1C氮化镓充电器
来源:充电头网发布时间:2022-07-191638浏览
询问 AI 前言
iPhone 13系列新机的推出让市场对30W快充充电器的需求急剧增加，为此华科生推出了一款30W迷你软萌性快充充电器，配备1A1C万金油接口，可适配机型广泛，不仅能支持iPhone 13系列手机快充需求，还能给平板等设备充电，也能同时满足两台设备应急充电。下面充电头网就对这款充电器进行拆解，看看用料做工如何。
充电器采用可爱的粉色配色，外壳磨砂抗指纹，边角过渡圆润。

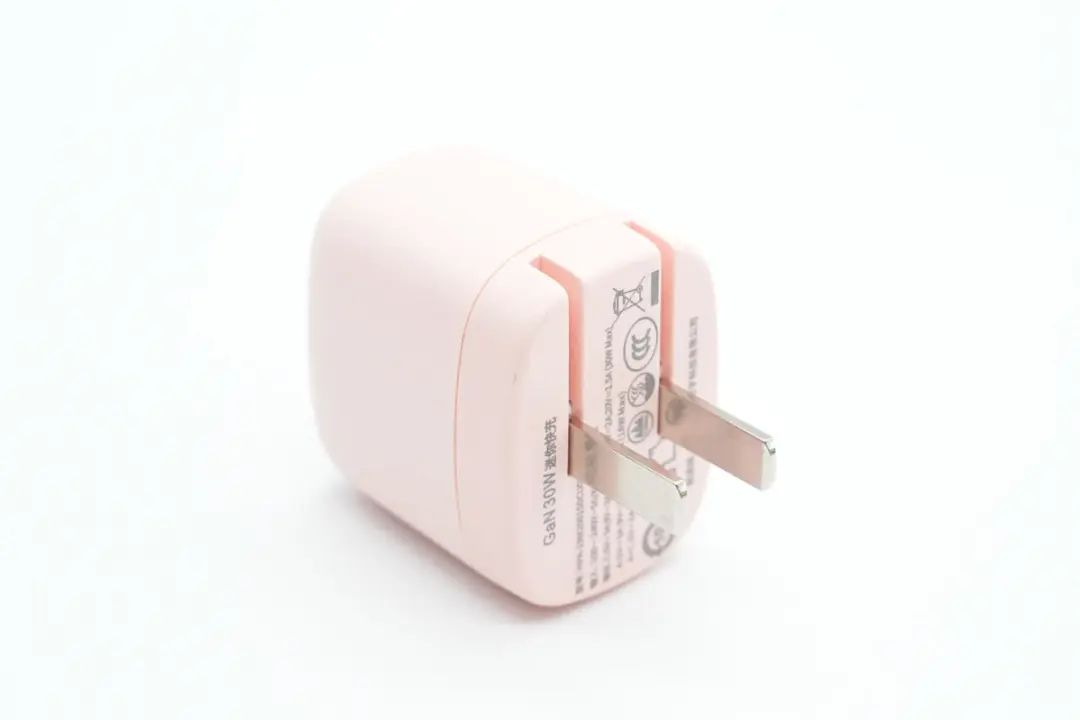

充电器配备可折叠国标插脚，搭配小巧机身携带更加方便。

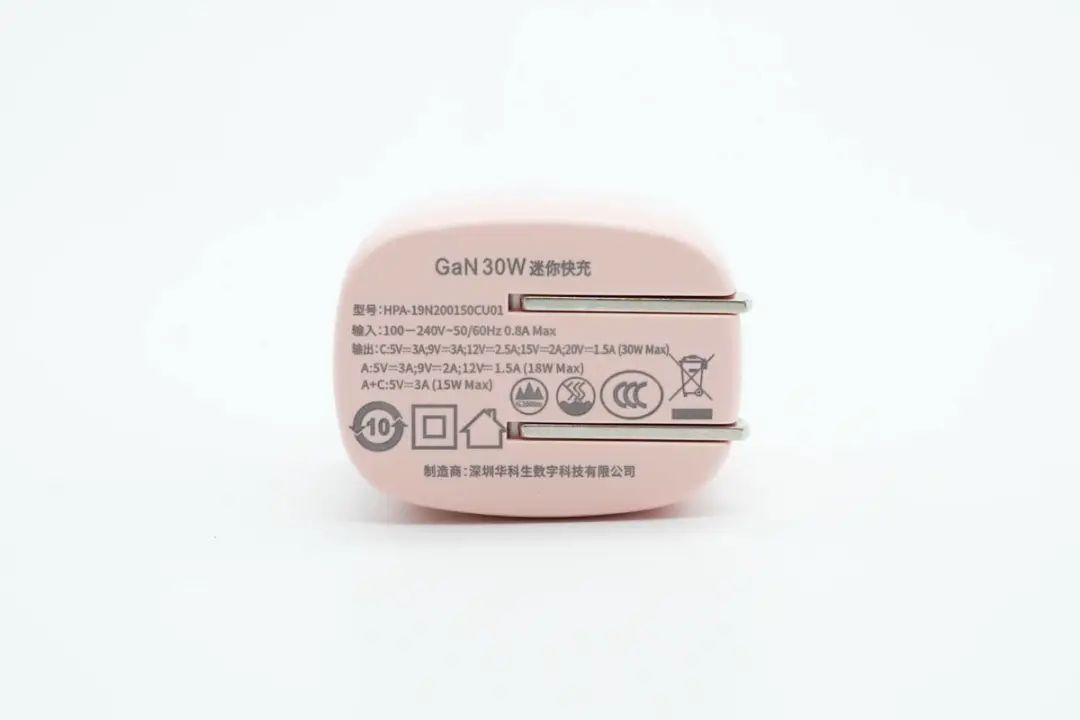

输入端外壳印有充电器参数型号：HPA-19N200150CU01输入：100-240V~50/60HZ 0.8A输出：USB-C：5V3A、9V3A、12V2.5A、15V2A、20V1.5A（30W Max）USB-A1：5V3A、9V2A、12V1.5A（18W Max）A+C：5V3A（15W Max）制造商：深圳华科生数字科技有限公司充电器通过了CCC认证。

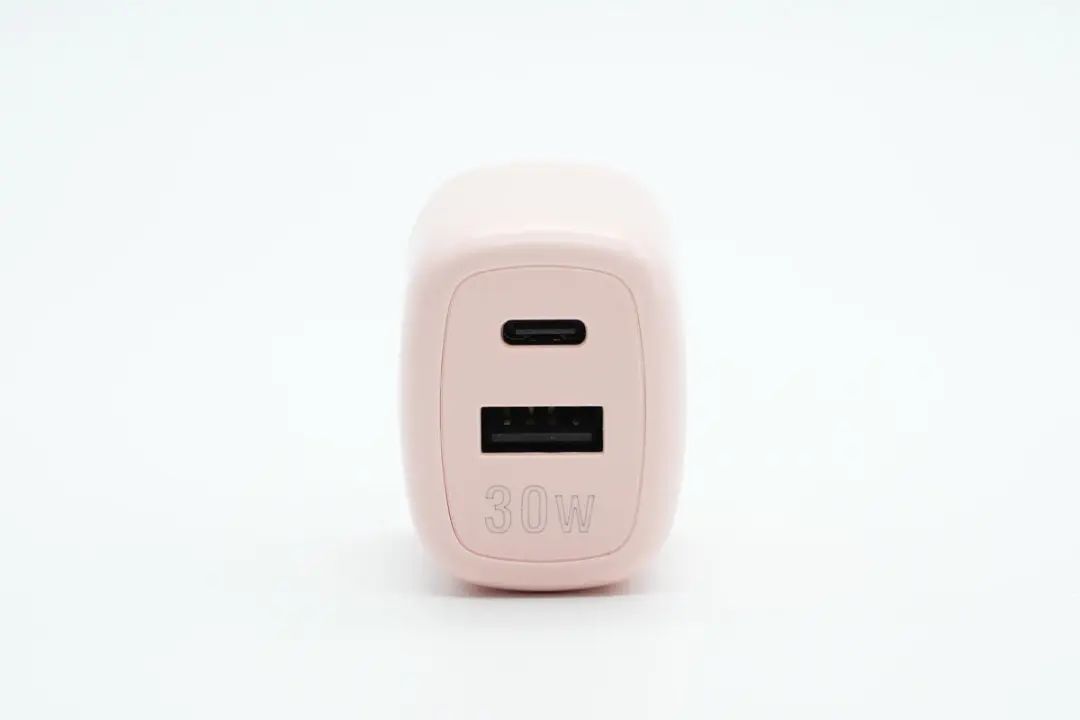

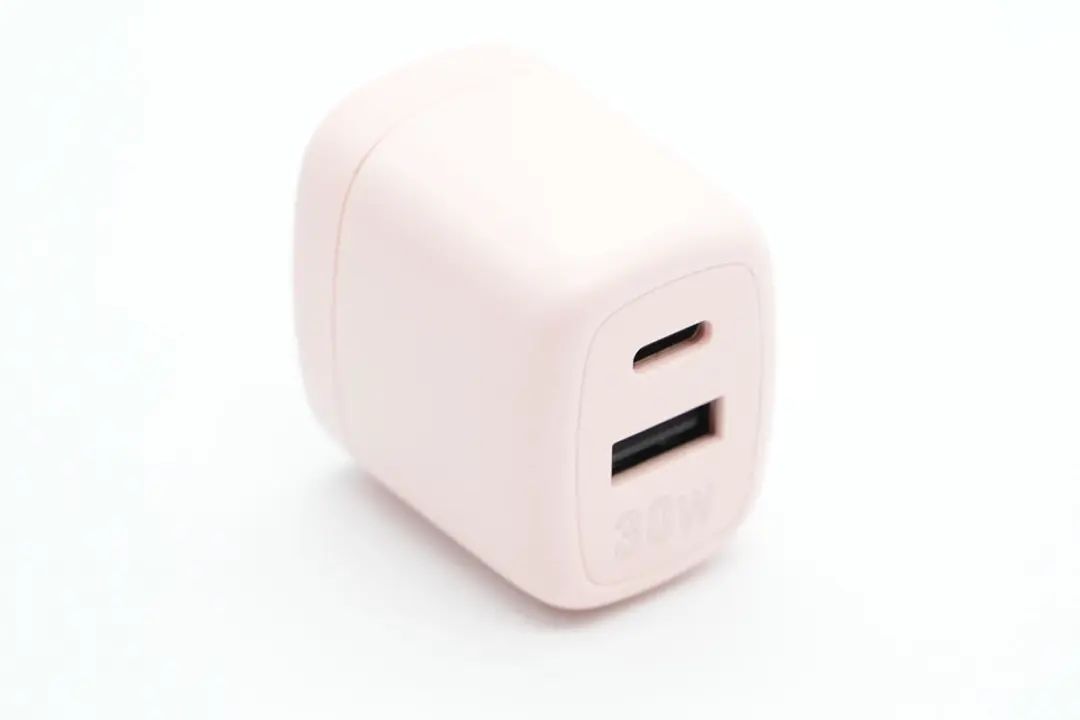

输出端配备1A1C双输出接口，均为黑色胶芯，A口旁印有30W功率字样。

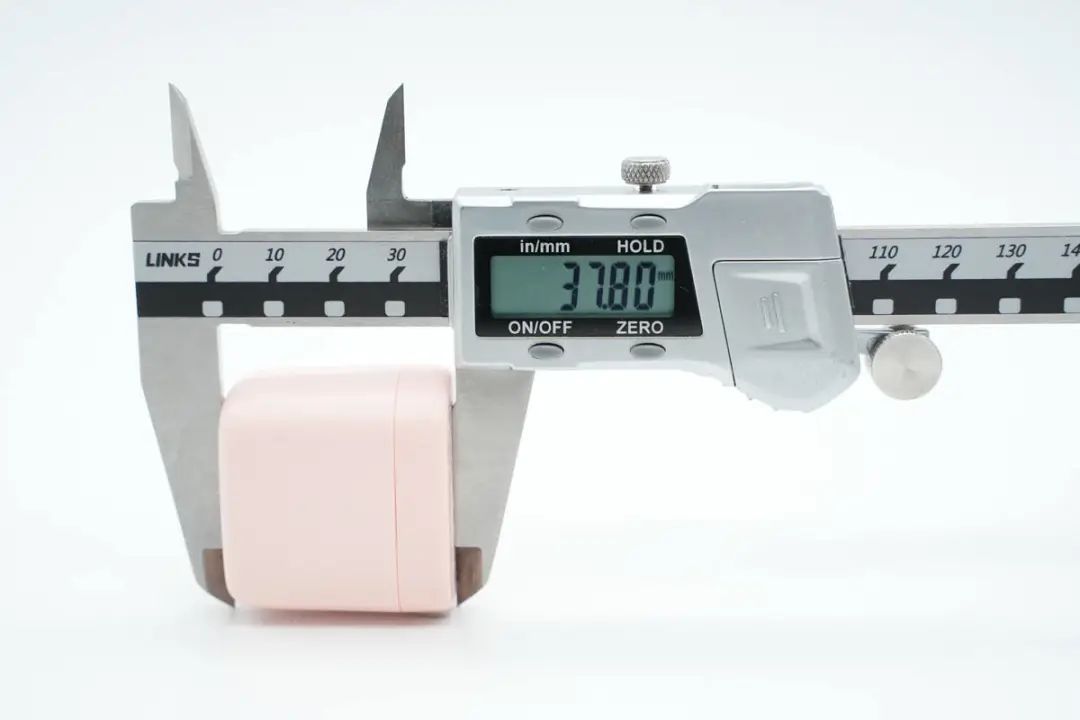

测得充电器机身高度为37.8mm。

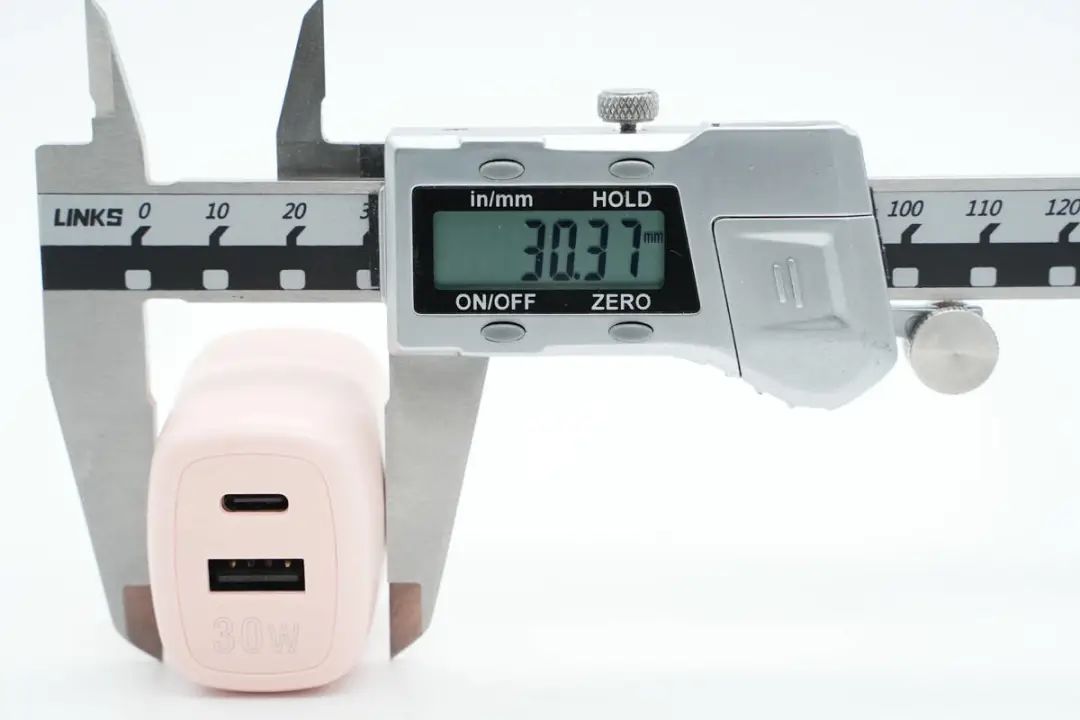

宽度为30.37mm。

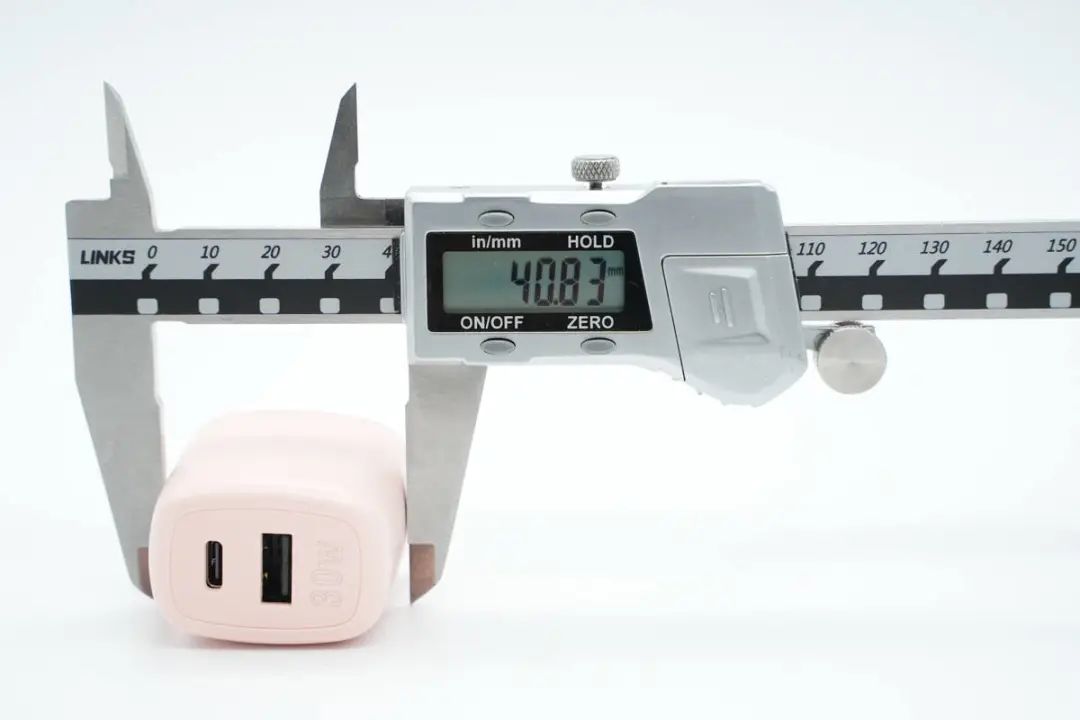

厚度为40.83mm。

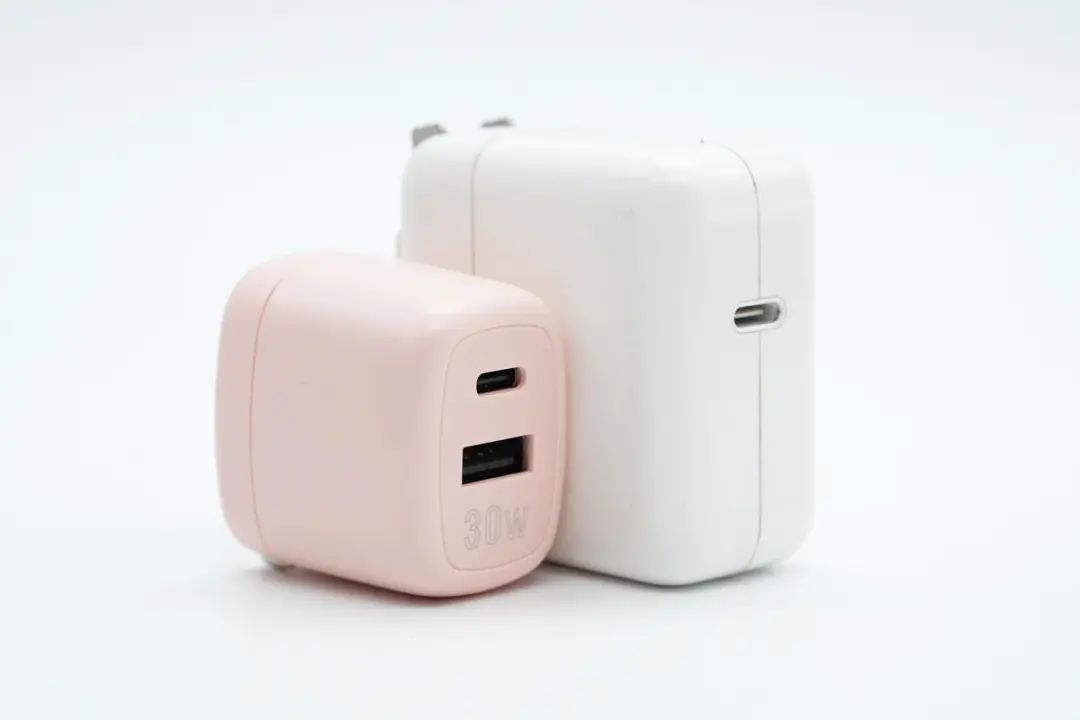

和苹果30W充电器对比，体积优势明显。

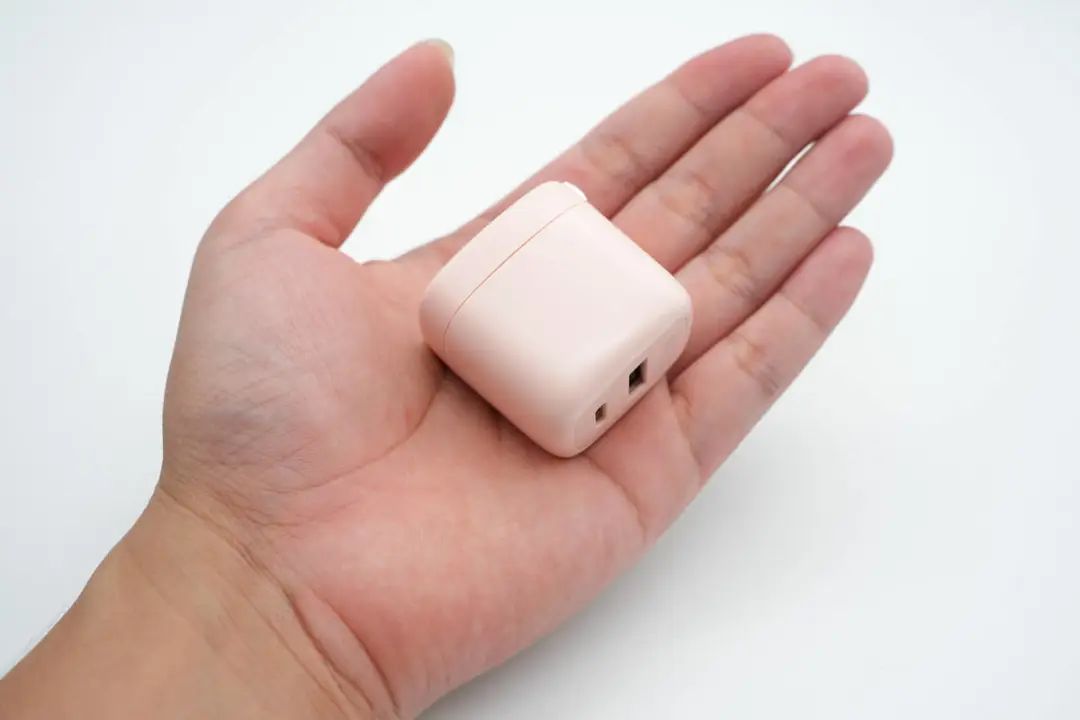

拿在手上的大小直观感受。

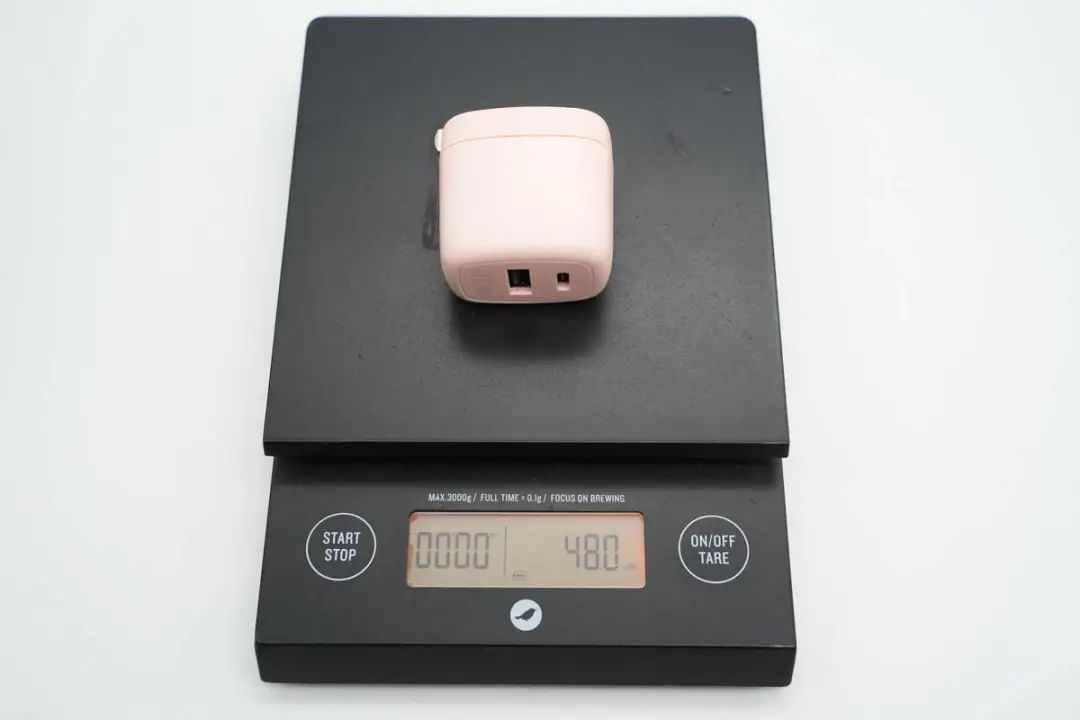

净重约为48g。

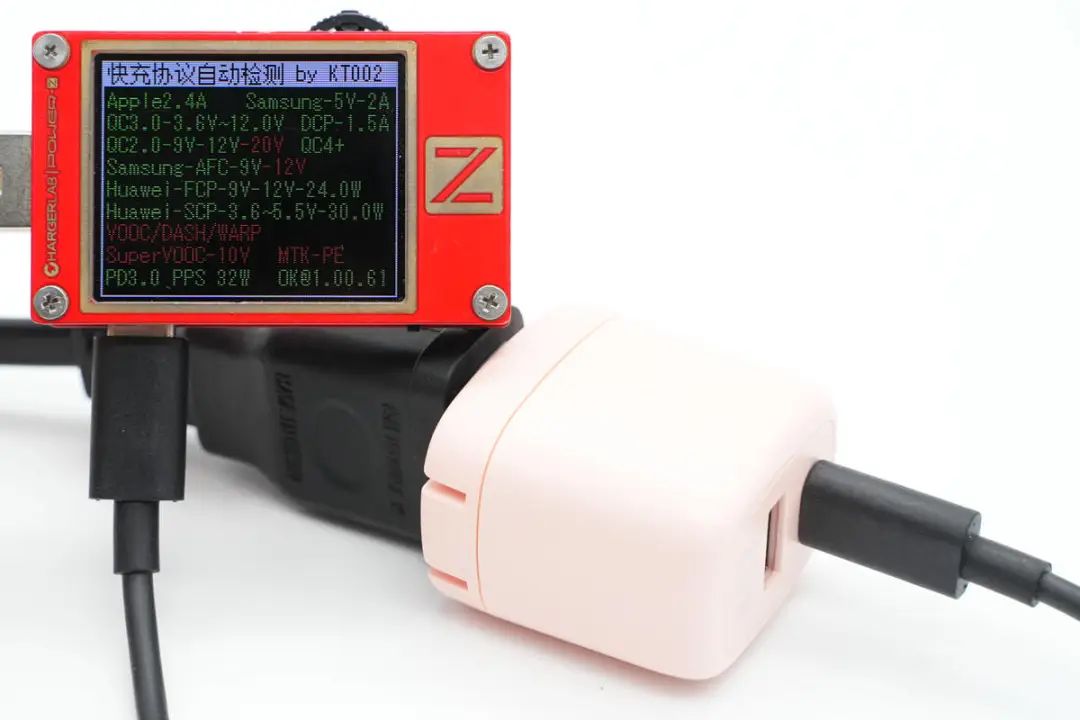

使用ChargerLAB POWER-Z KT002测得USB-A口支持Apple2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、SCP快充协议。

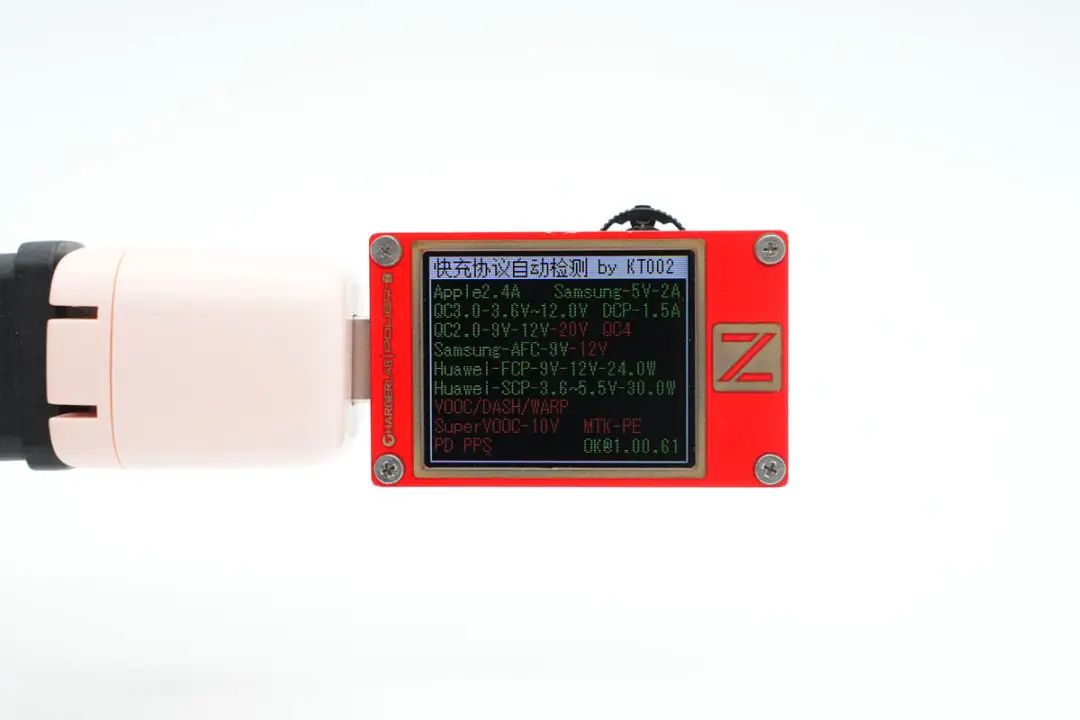

测得USB-C口支持Apple2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、SCP、PD3.0、PPS快充协议。

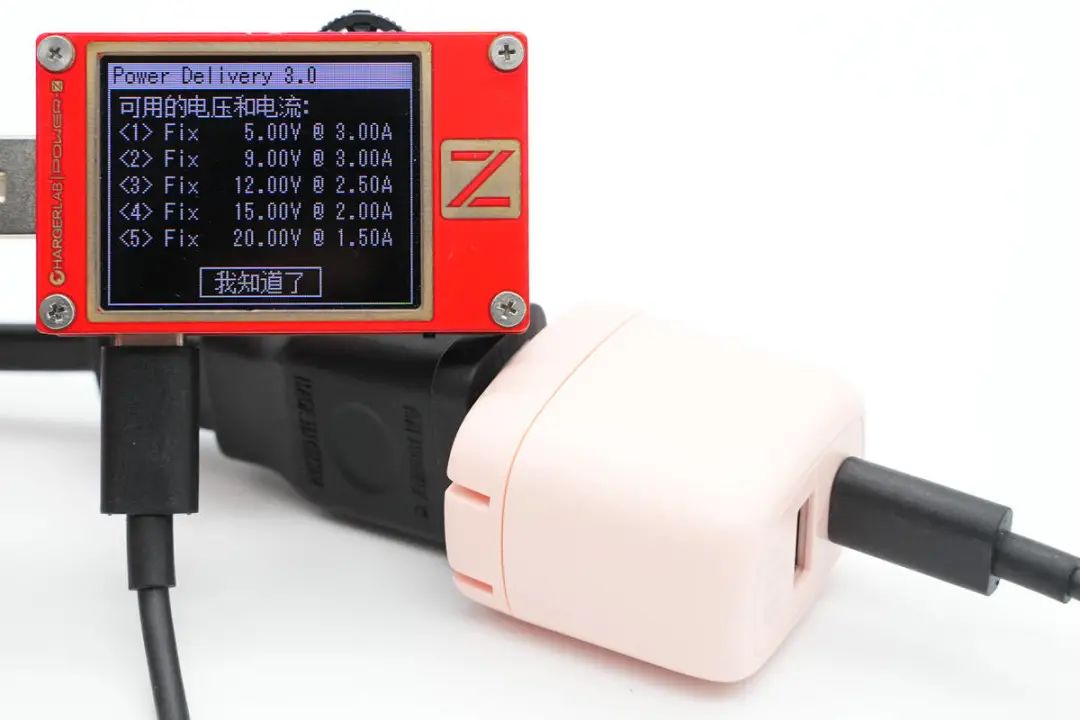

PDO报文显示C口还具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位。

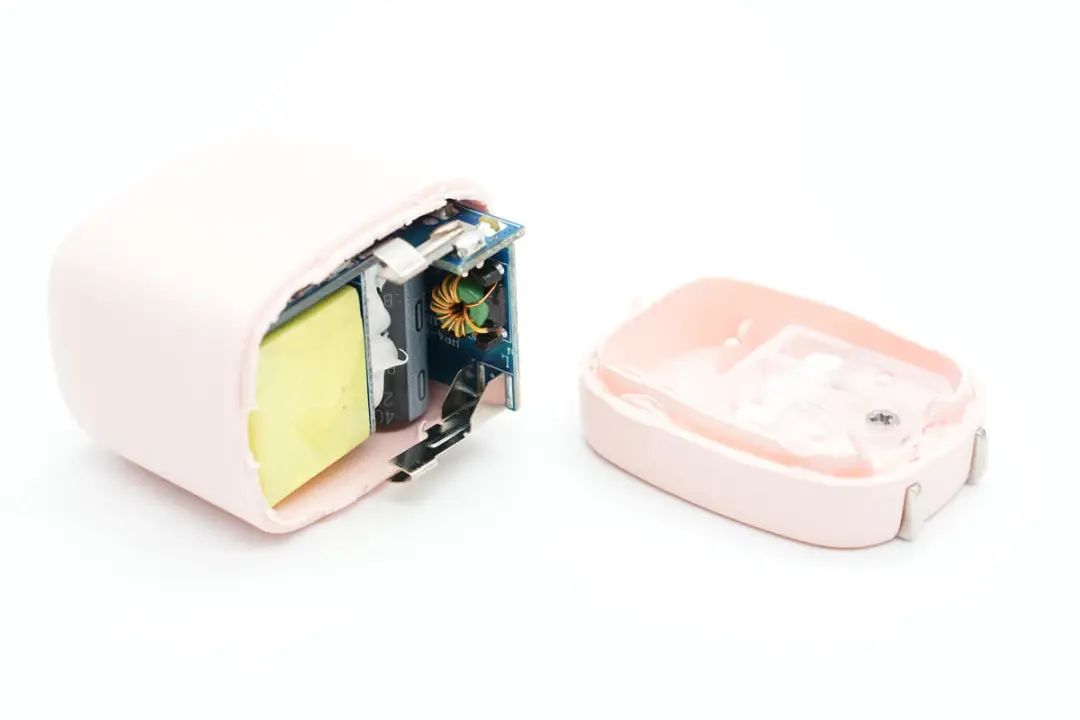

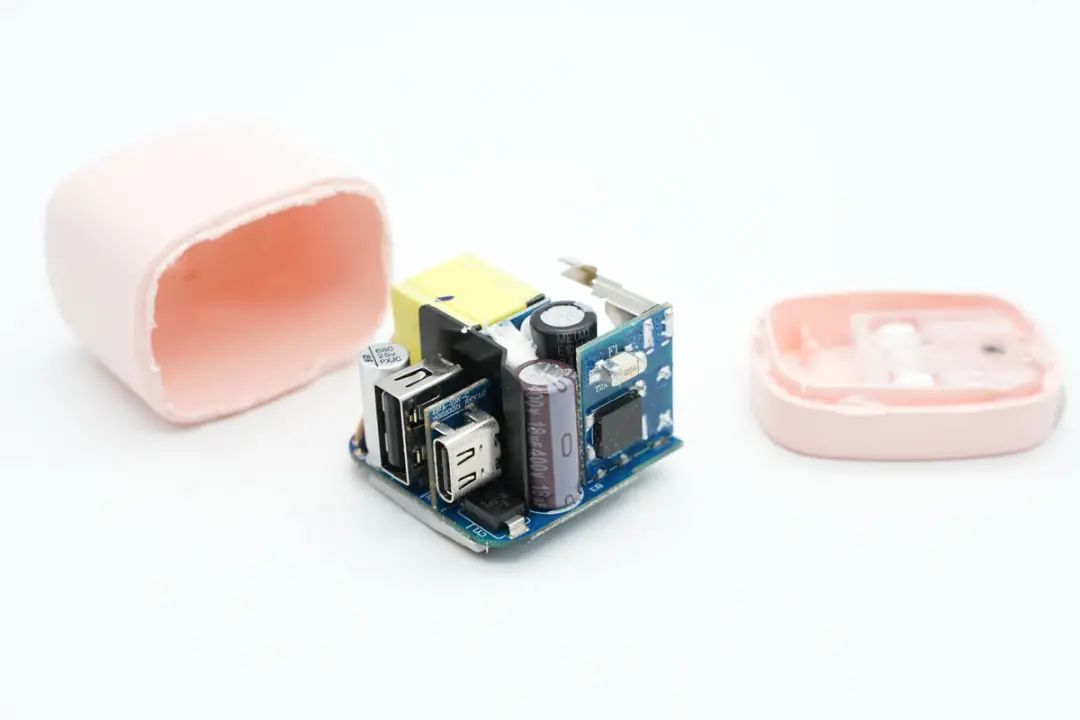

首先沿外壳接缝拆开充电器外壳，PCBA模块上焊接弹片用于交流取电。

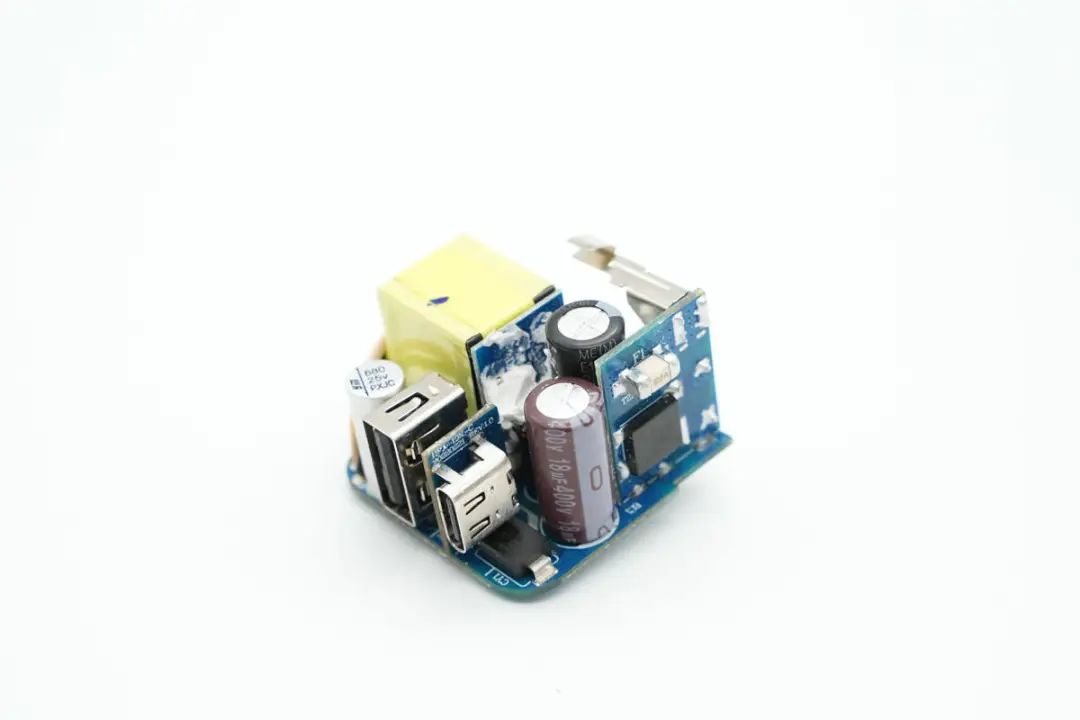

从外壳中取出充电器PCBA模块，采用多块小板焊接组合而成，提高空间利用率。并且在PCB底部还粘贴了一块导热垫，为发热器件散热，初次级器件之间插入一片麦拉片用于绝缘。
输入端小板上焊接保险丝和整流桥，输出USB-C母座也焊接在垂直小板上。

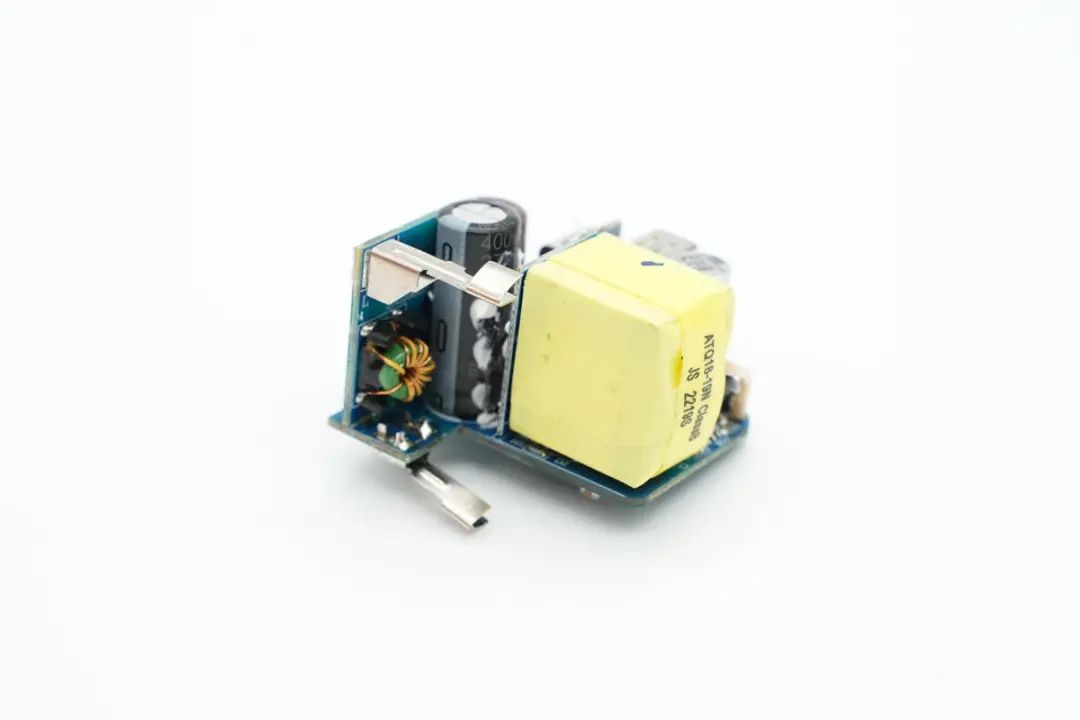

输入端小板另一面焊接共模电感，变压器焊接在独立的垂直小板上，并缠绕胶带绝缘。

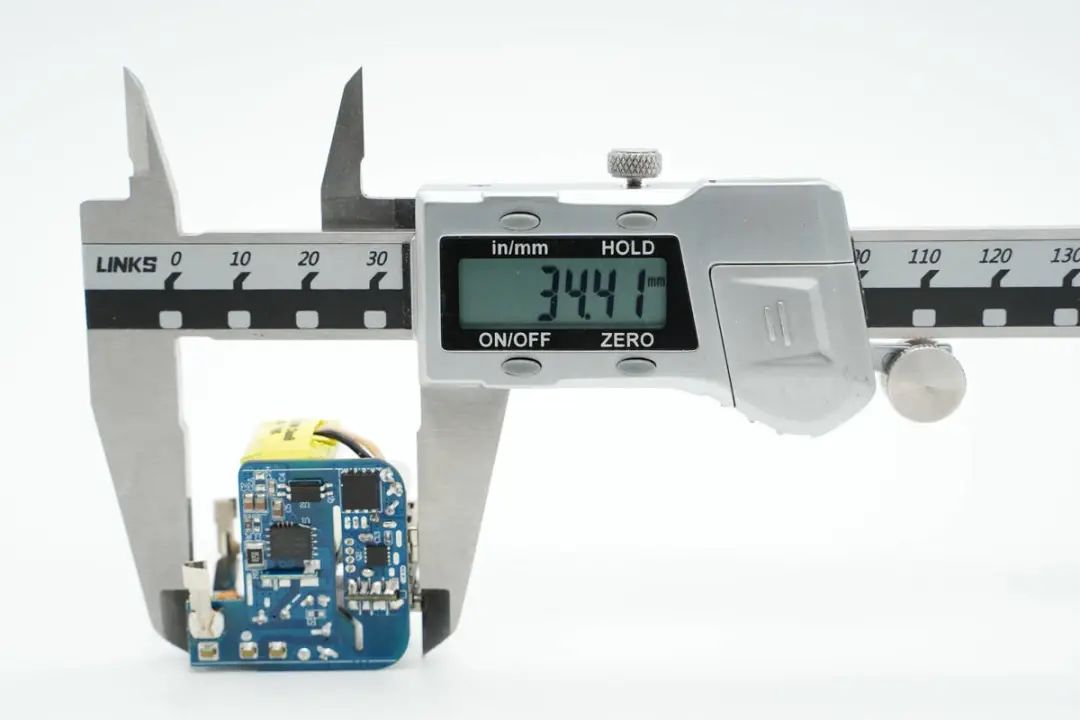

使用游标卡尺测得PCBA模块长度约为34.41mm。

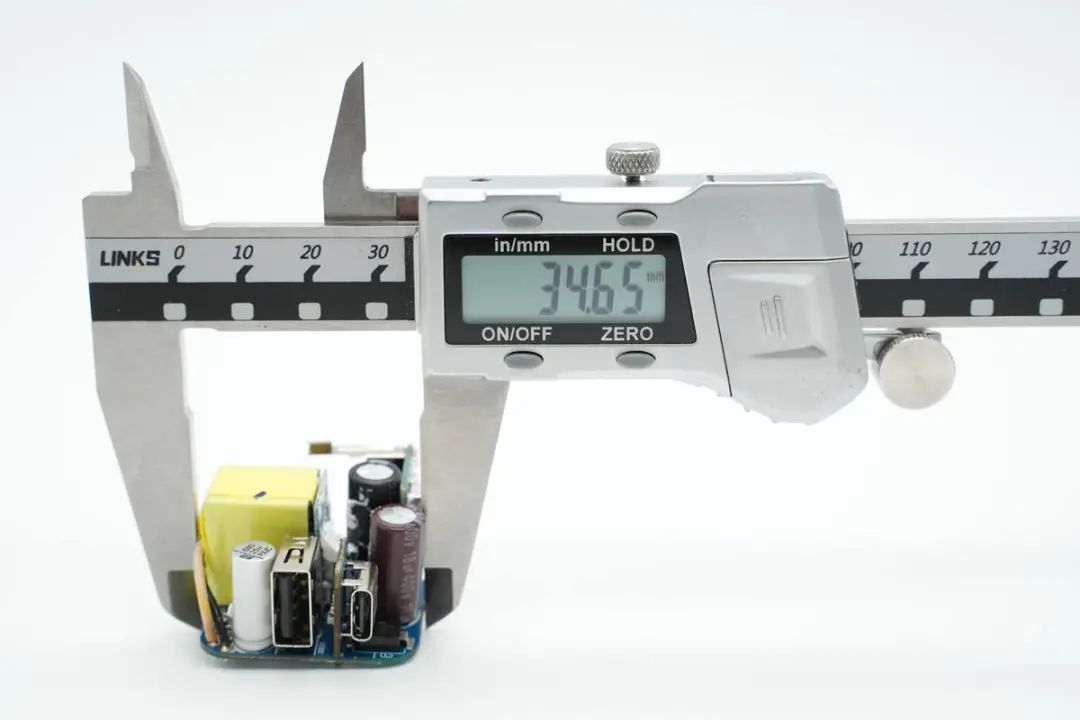

宽度约为34.65mm。

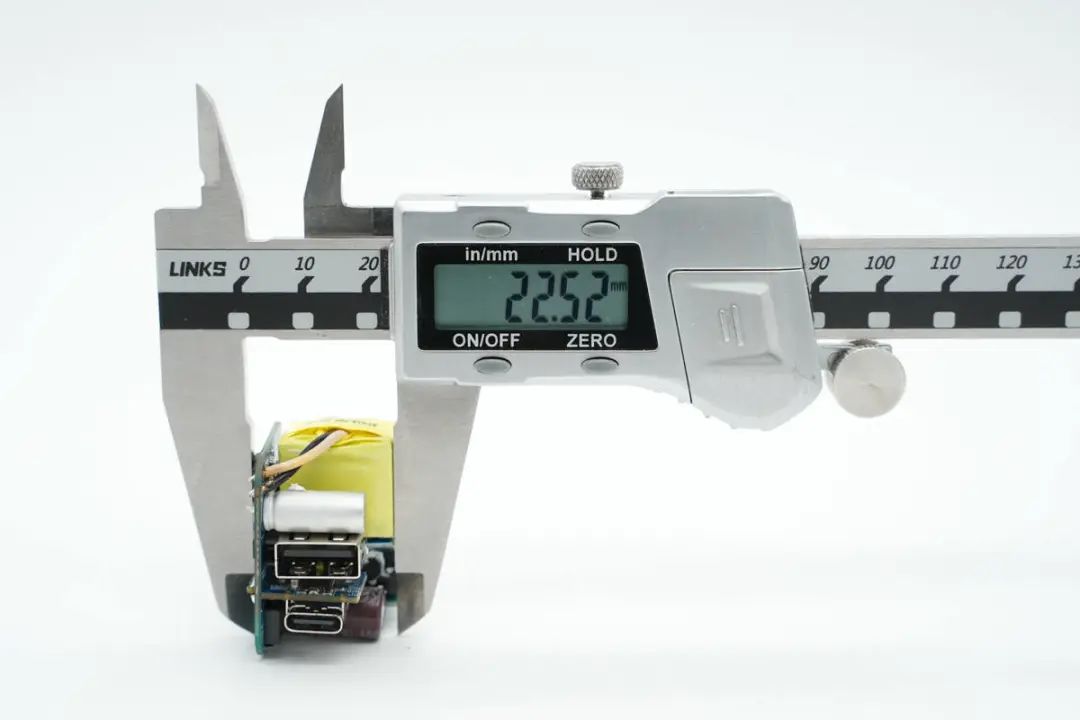

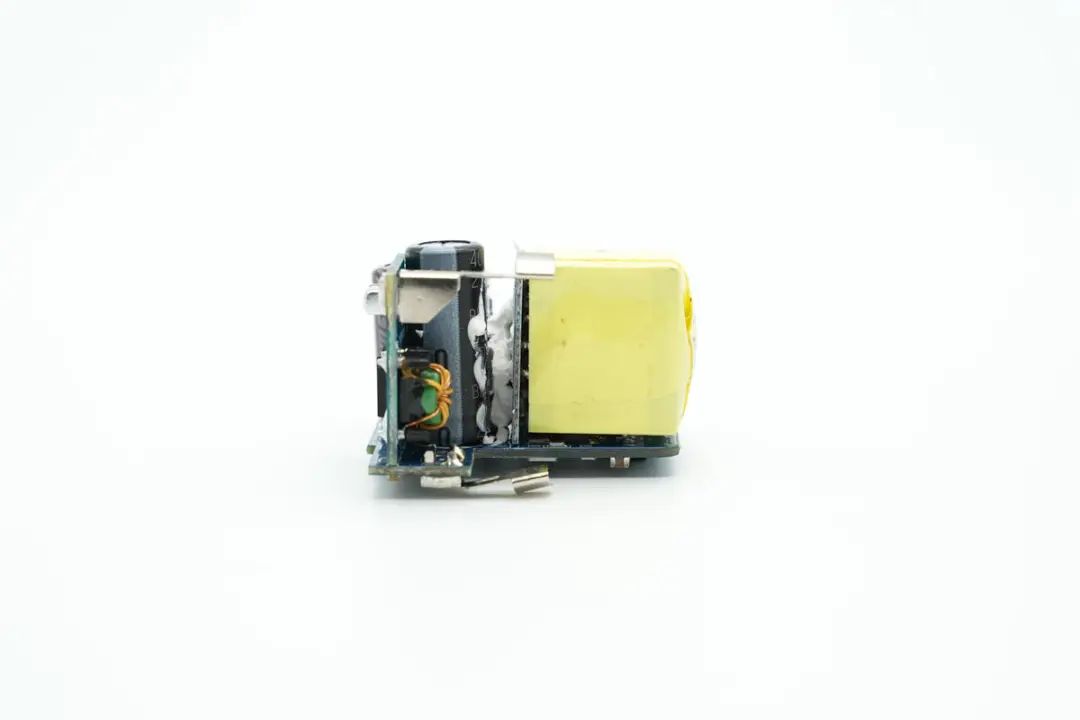

厚度约为22.52mm。

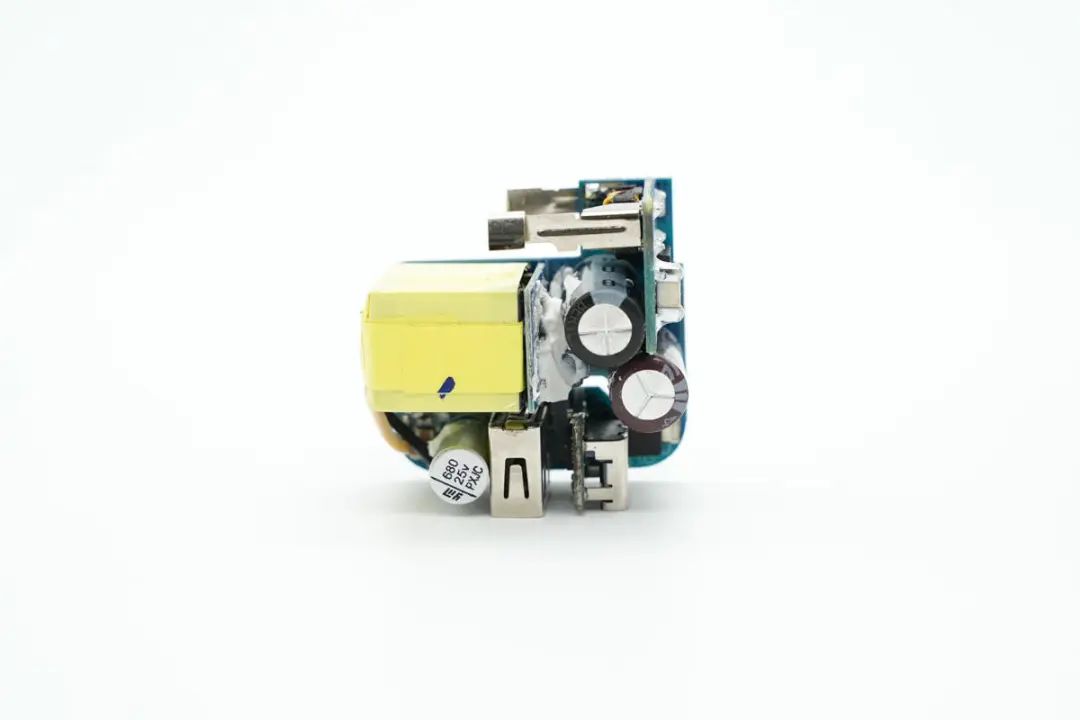

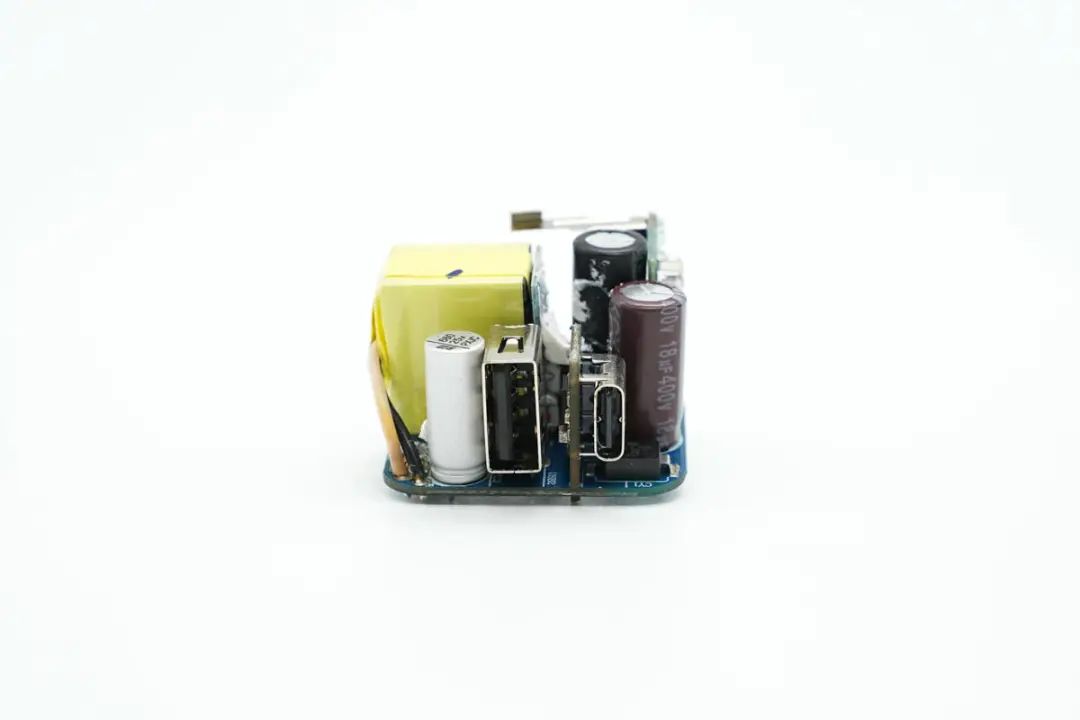

PCBA模块正面一览，共焊接三块小板，分别用于输入整流，焊接变压器和输出USB-C母座。变压器采用黄色绝缘胶带严密缠绕。USB-C母座也焊接在独立的小板上，方便使用。

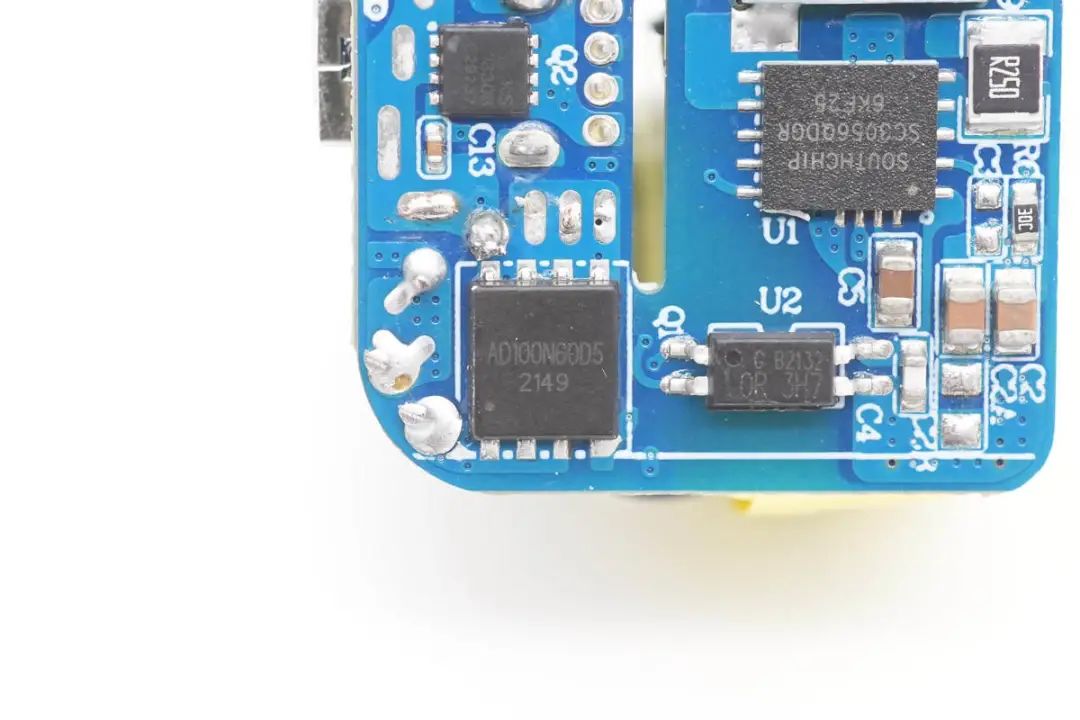

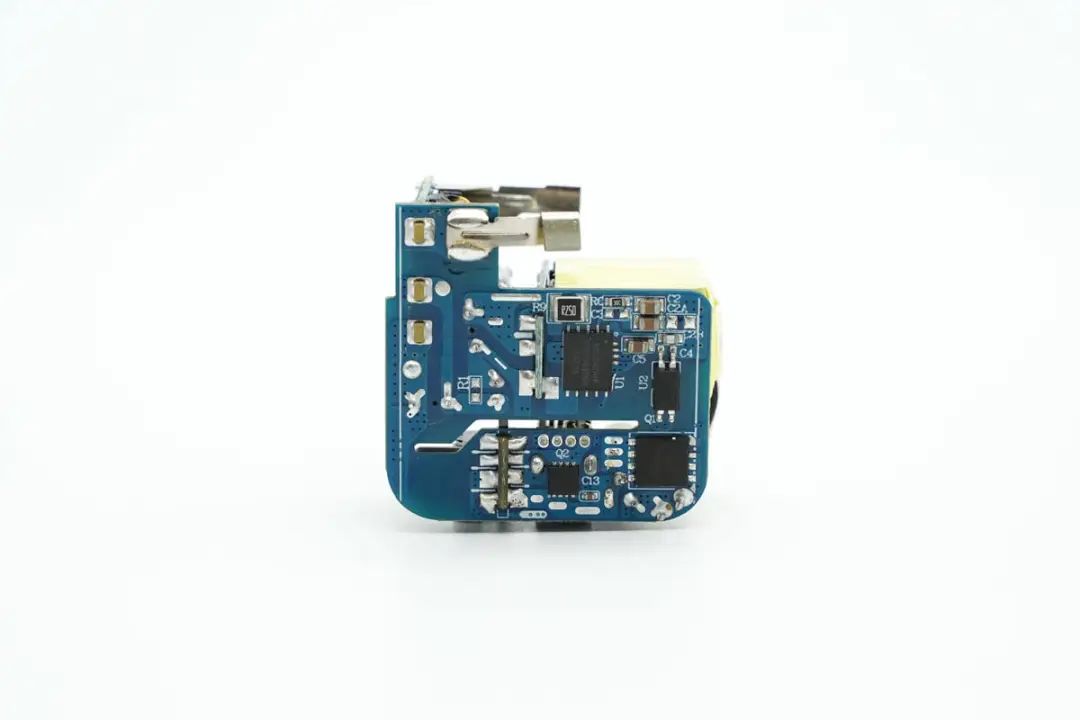

PCBA模块背面焊接一颗氮化镓合封芯片，反馈光耦，同步整流管和一颗VBUS开关管，初次级之间开槽插入麦拉片加强绝缘，确保安全。 通过对充电器PCBA的观察发现，华科生30W 1A1C氮化镓充电器采用反激宽电压输出，输出电压通过协议芯片调节，单口输出时，双口均支持快充，双口同时输出时，输出降为5V，下面我们就从输入端开始了解整个充电器的设计和用料。
充电器输入端焊接一块小板，与主板上面各焊接一片弹片，用于连接折叠插脚供电。

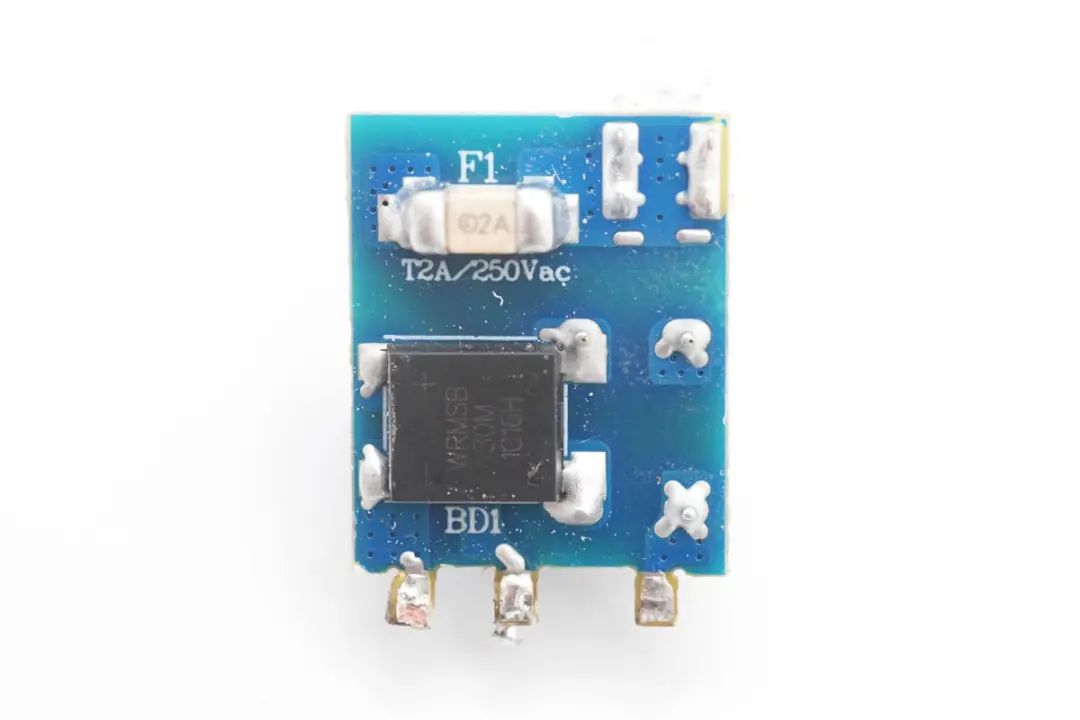

充电器输入端小板上焊接保险丝和整流桥。

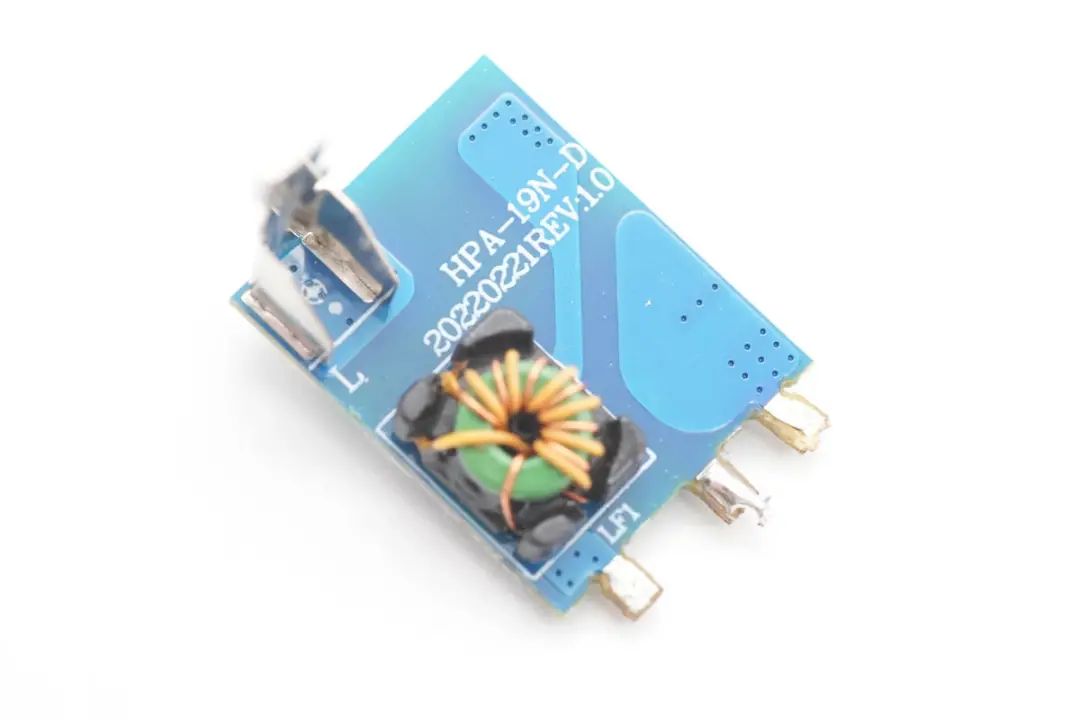

另一面焊接用于供电的弹片和共模电感。

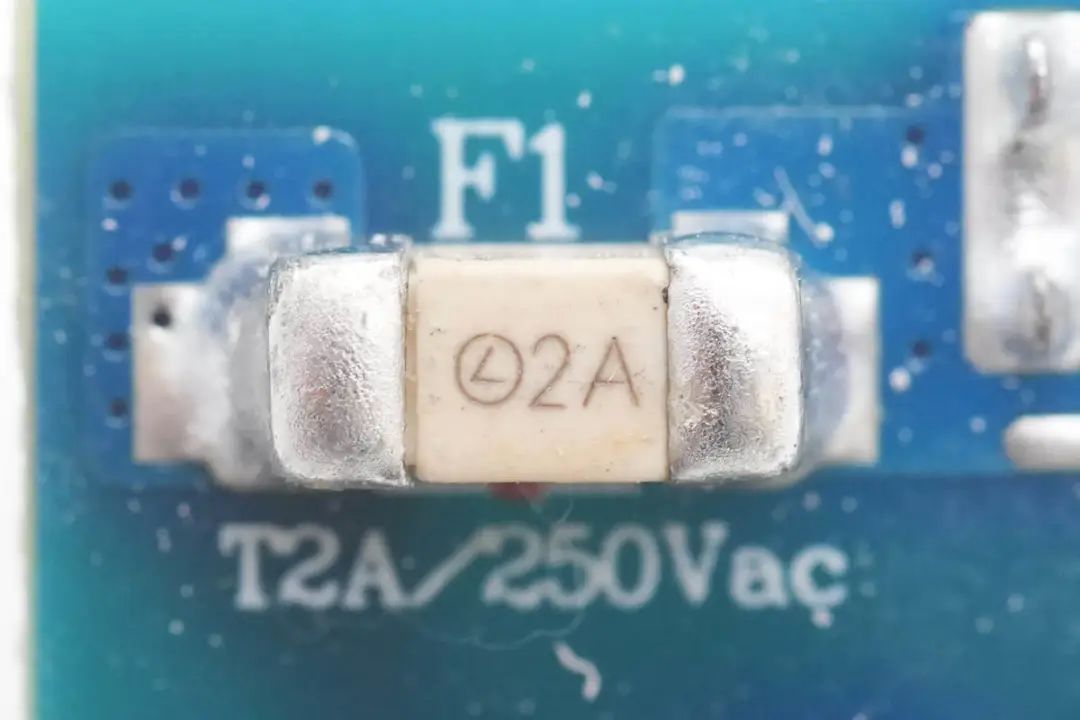

输入端贴片保险丝规格为2A 250V。

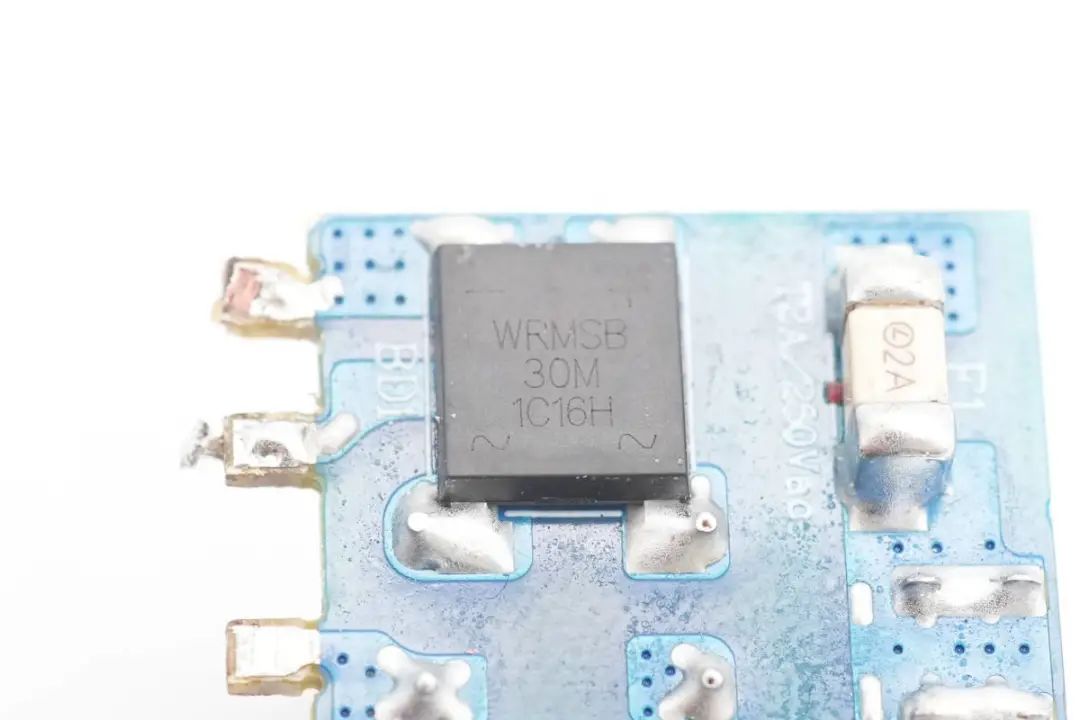

输入端整流桥来自深圳市沃尔德实业有限公司，型号为WRMSB30M，规格3A1000V。这颗软桥通过较软的恢复曲线，比较平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果。

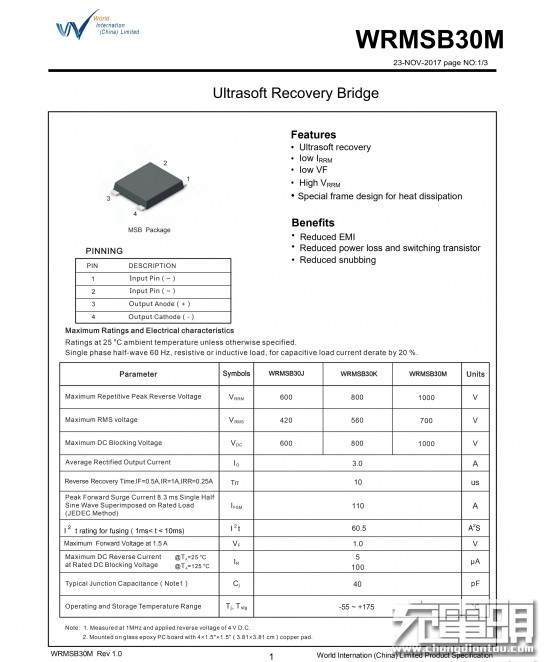

沃尔德WRMSB30M规格资料。 充电头网拆解了解到，采用沃尔德WRMSB30M的还有即刻65W 2C1A氮化镓快充充电器、摩米士65W 2C1A氮化镓快充充电器、麦多多30W 1A1C快充充电器等产品。

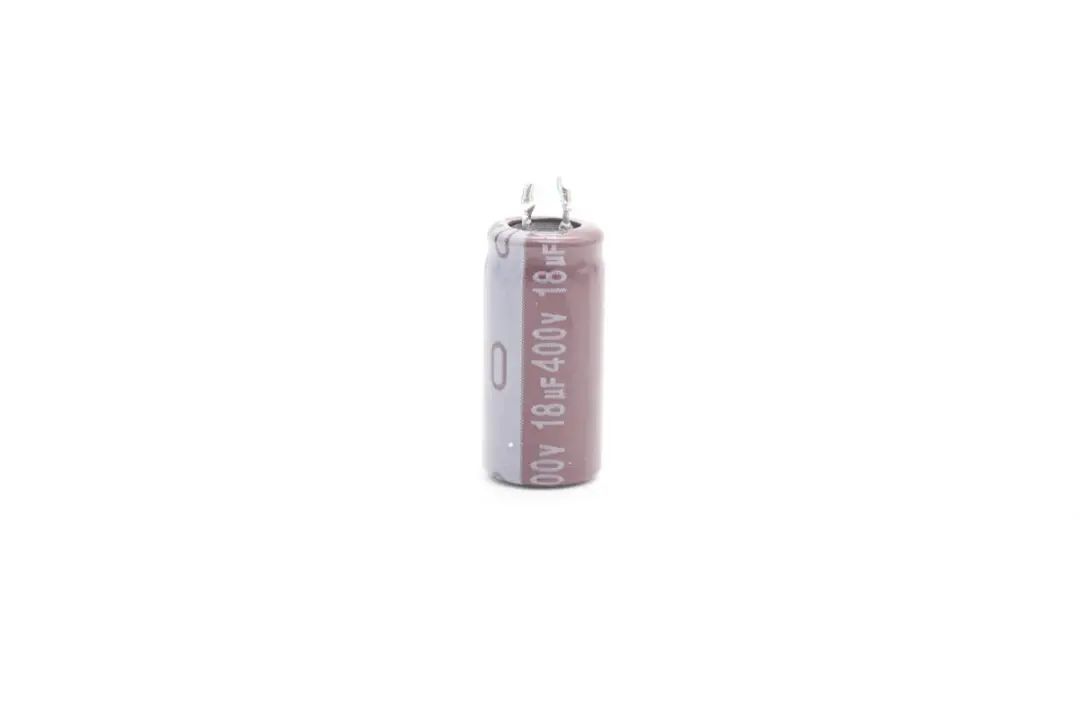

第一颗滤波电容来自永铭，规格为18μF 400V。
差模电感采用工字磁芯绕制，外套热缩管包裹。

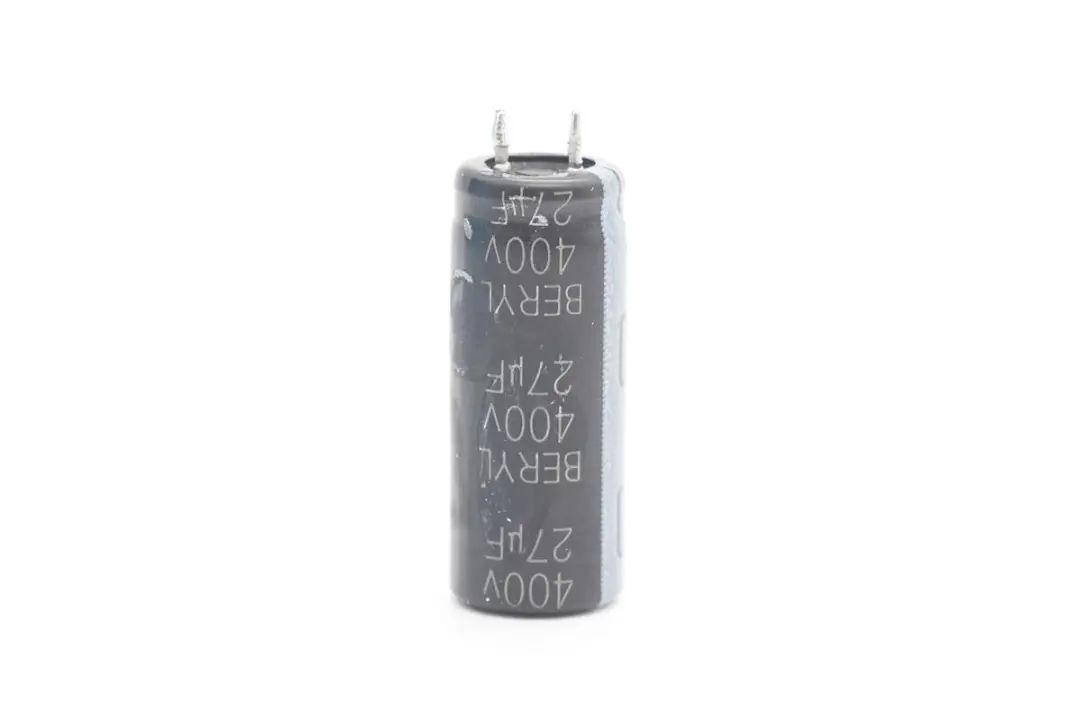

第二颗滤波电容来自绿宝石，规格为400V 27μF，共计45μF容量。

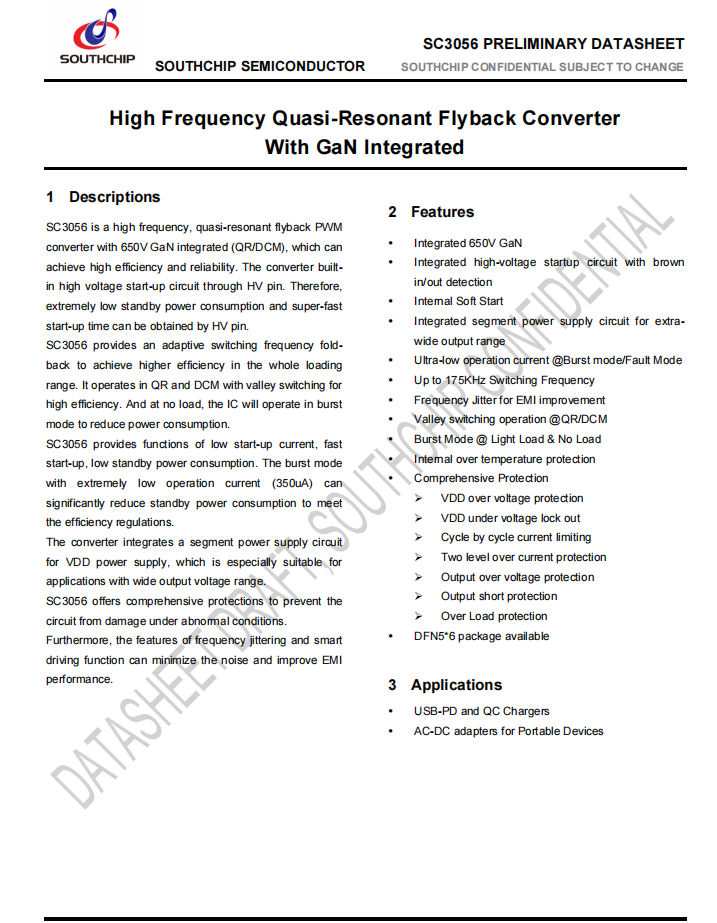

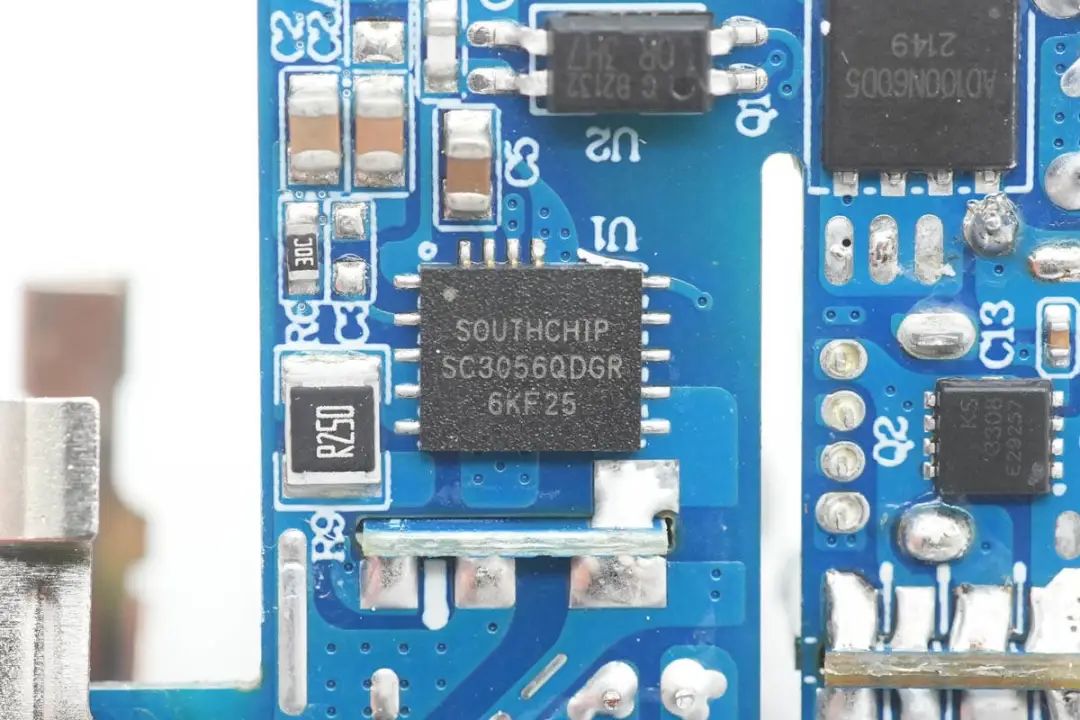

开关电源主控芯片采用南芯半导体的SC3056，这是一颗氮化镓合封芯片，内置氮化镓功率器件和控制器。采用高频准谐振反激控制，具有全负载范围高能效和高可靠性，源自南芯半导体的SC305x GaN Combo系列。SC3056内部集成650V耐压的氮化镓开关管，可轻松驱驾30W~40W输出功率范围。 SC3056工作在QR和DCM模式下，谷底开通以提高效率；提供自适应的频率折返用于实现全负载范围内的高效率；无负载时，芯片以突发模式运行，降低待机功耗。转换器内置高压启动电路，可实现超低的待机功耗和超快的启动速度。
SC3056内部集成软启动电路，以及用于超宽输出范围的分段式供电电路。在突发和故障模式下具有超低的工作电流，满足待机能效要求。最高工作频率为175KHz，大幅降低磁性器件的体积和成本。全功率范围具备抖频功能，用以改善EMI性能。 芯片内置过热保护，供电过压保护、供电欠压闭锁、逐周期电流限制、两级过流保护、输出过电压保护、输出短路保护和过载保护，提供完善全面的保护功能。 据充电头网了解，南芯半导体的快充方案广泛应用在充电器、无线充、车充、充电宝、储能电源等各个方面，并被立讯精密65W 1A1C氮化镓快充、华为66W超级快充车充、华为50W超级快充无线车充、紫米20号200W PD快充移动电源、小米20000mAh移动电源50W超级闪充版、三星10000mAh 25W PD快充移动电源、公牛600W户外移动电源、安克PowerHouse II 400户外电源等数十款产品采用，品质获得客户高度认可。

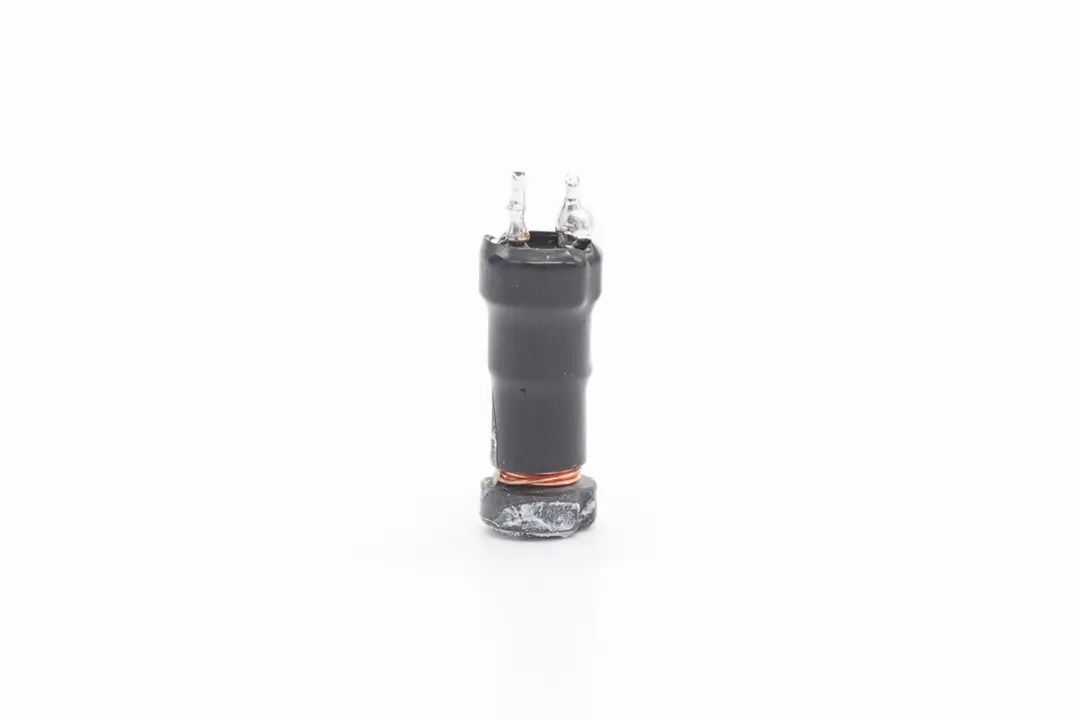

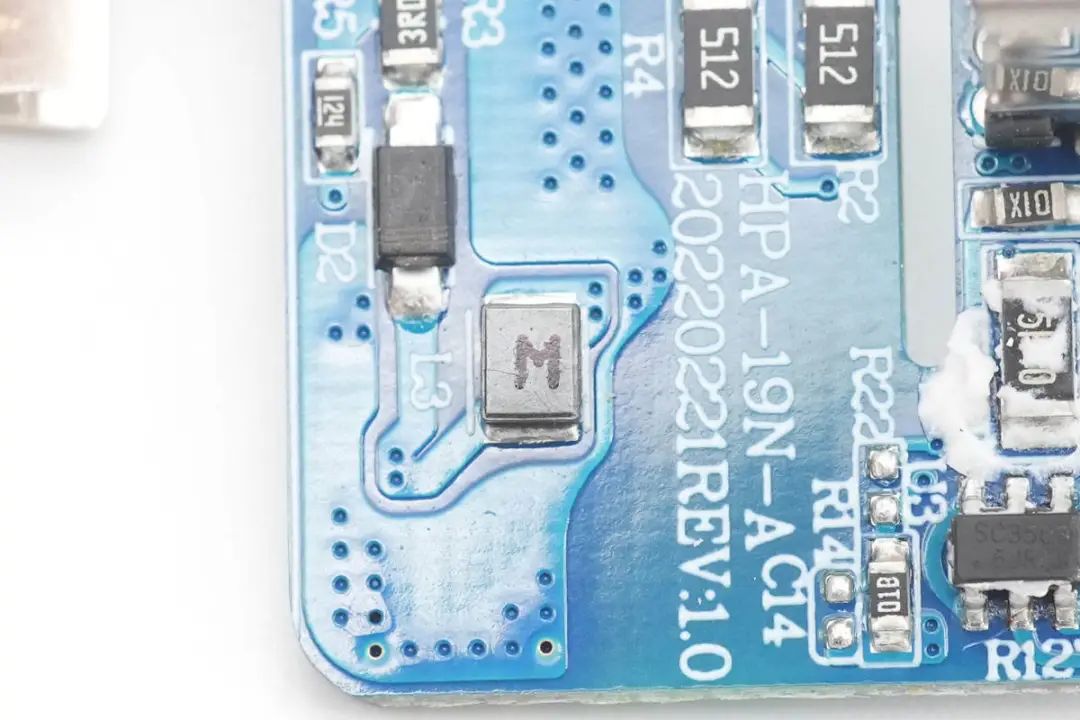

南芯SC3056外置的升压电感，用于分段式供电，获得更宽的输出电压范围。

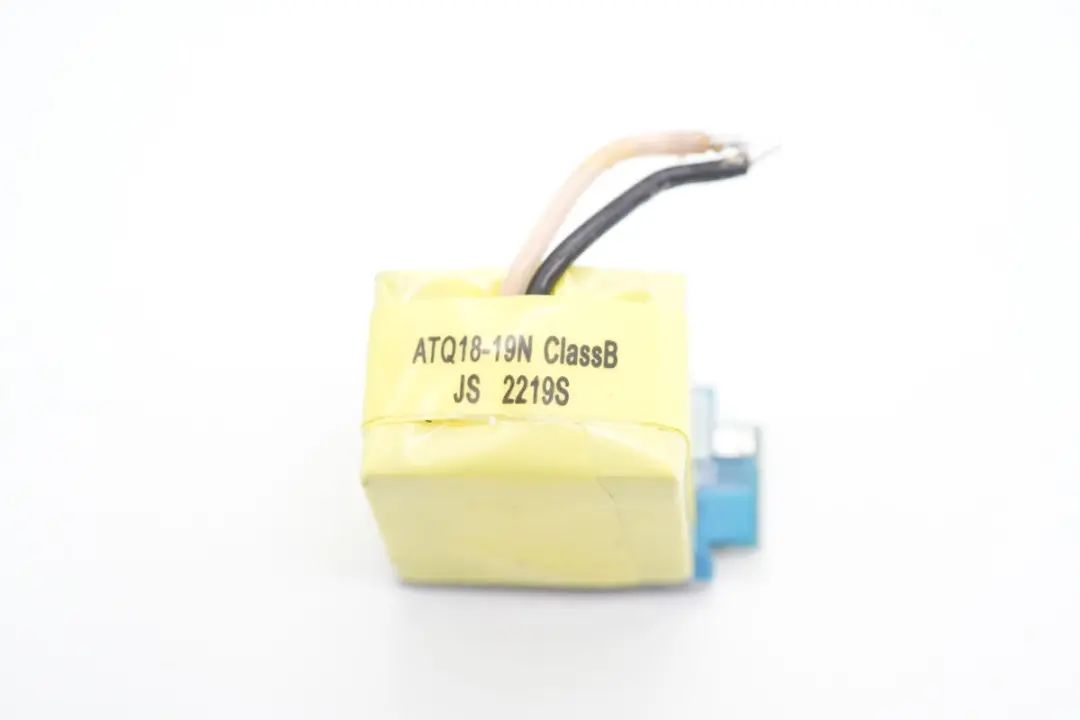

变压器采用ATQ18磁芯，次级采用多层绝缘线，使用胶带严密包裹。

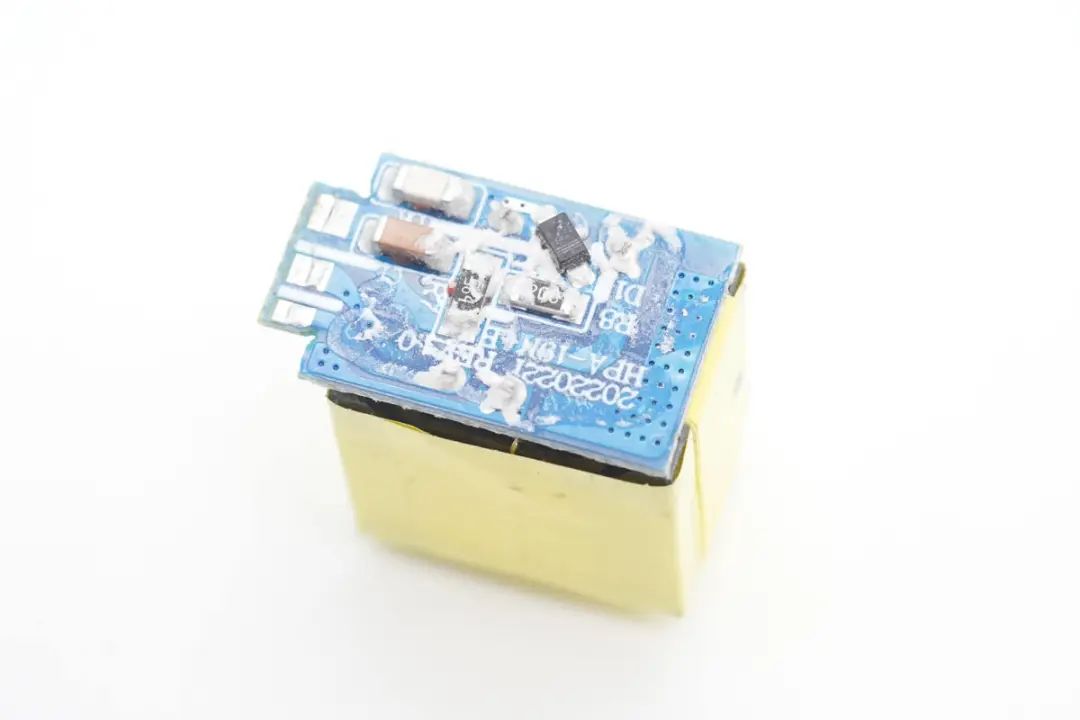

变压器焊接小板连接到主板，小板上焊接RCD吸收电路。

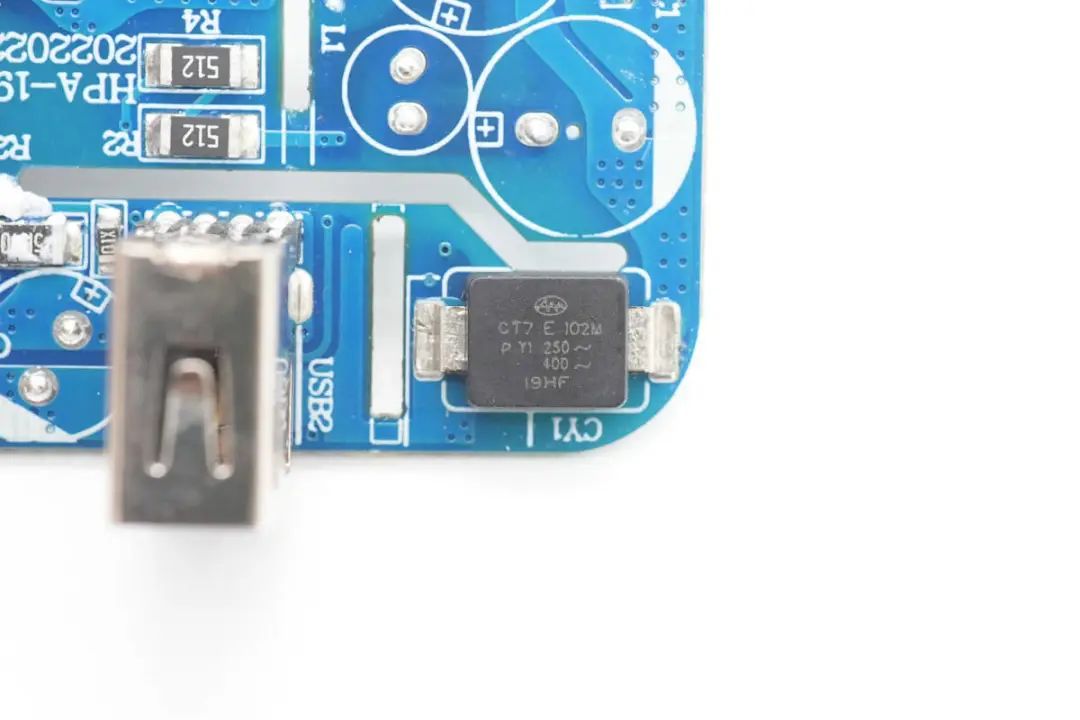

贴片Y电容来自鞍山奇发。
OR-3H7光耦，用于初级次级通信，反馈输出电压。

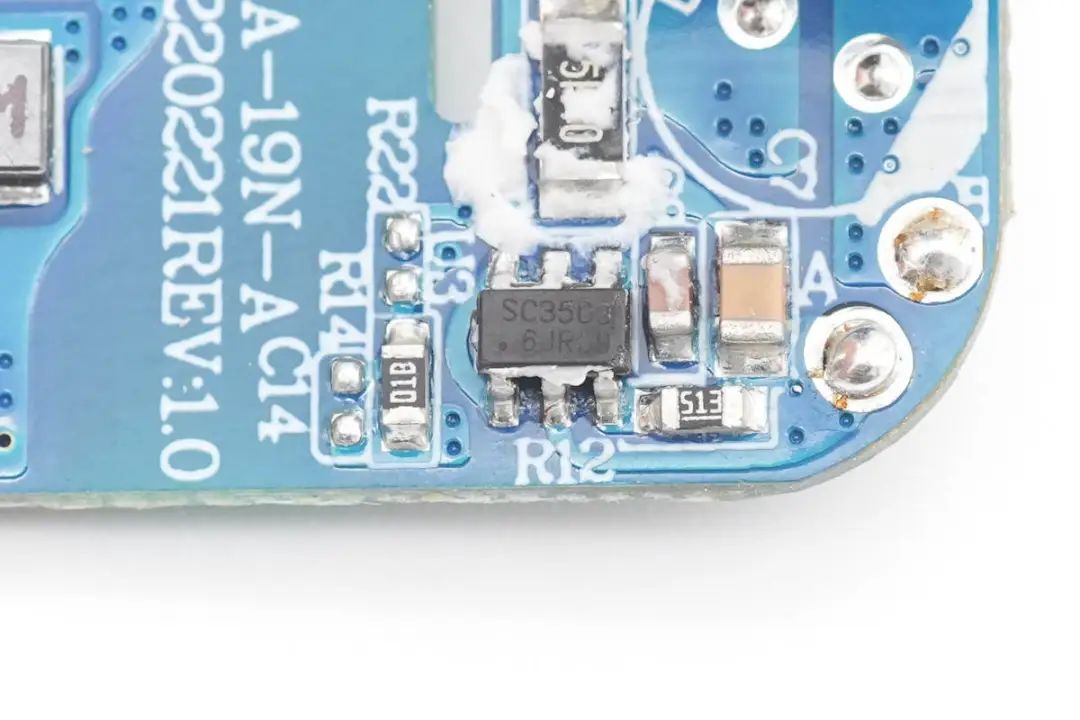

同步整流控制器采用南芯半导体SC3503，这是一颗自适应开通检测和快速关断同步整流控制器，无需辅助线圈供电，输出电压最低可低至0V，专利的自适应开通检测电路避免同步整流管误开通，兼容多种MOS，具有超低的静态电流，支持多种工作模式，支持高侧和低侧同步整流，外围元件非常精简。采用SOT23封装，适用于宽范围反激适配器应用。

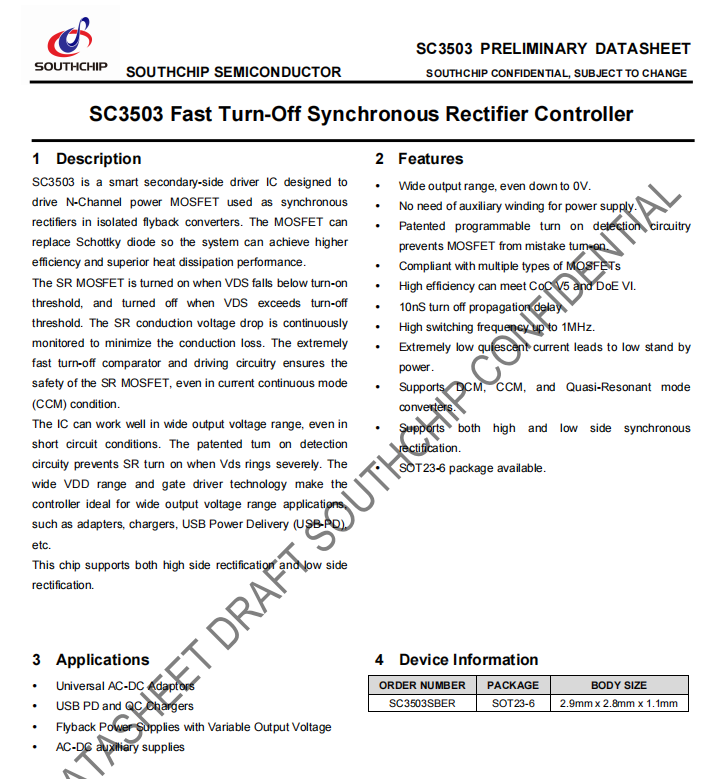

南芯SC3503资料信息。 充电头网拆解了解到，该芯片已经被威源新能30W 1A1C氮化镓快充、古石科技迷你30W氮化镓快充、科讯迷你33W氮化镓快充、意象65W氮化镓充电器、努比亚30W氮化镓快充、华科生65W 2C1A氮化镓快充充电器采用。

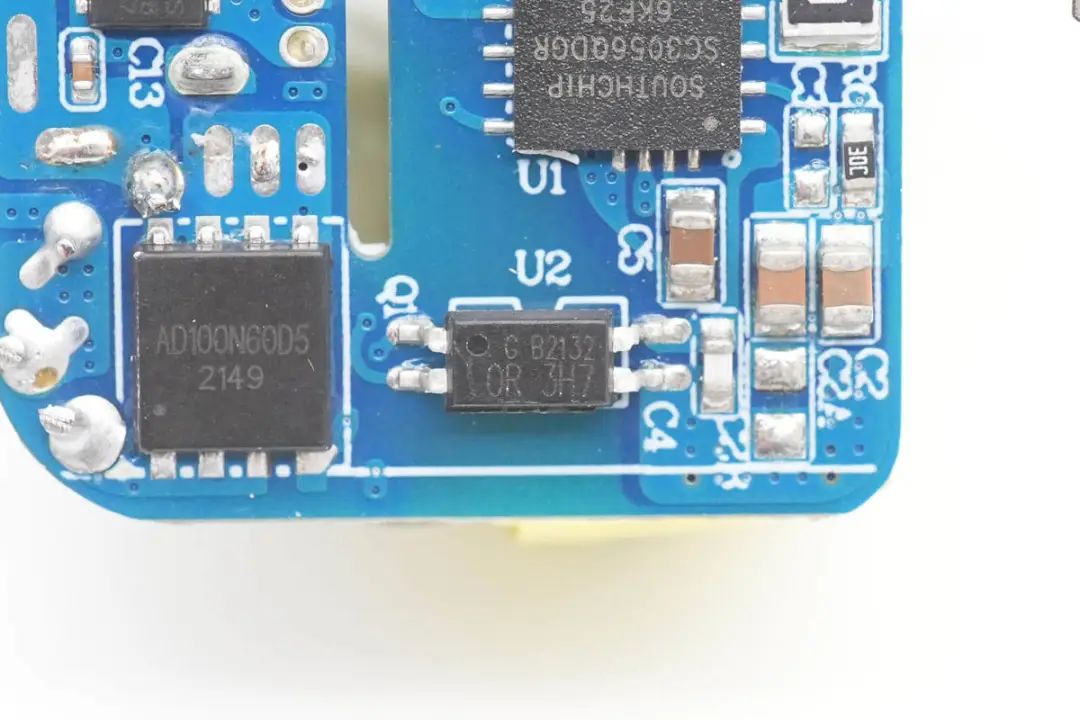

同步整流管采用艾德曼AD100N60D5，NMOS，耐压100V，导阻10.3mΩ，PPAK5*6封装。

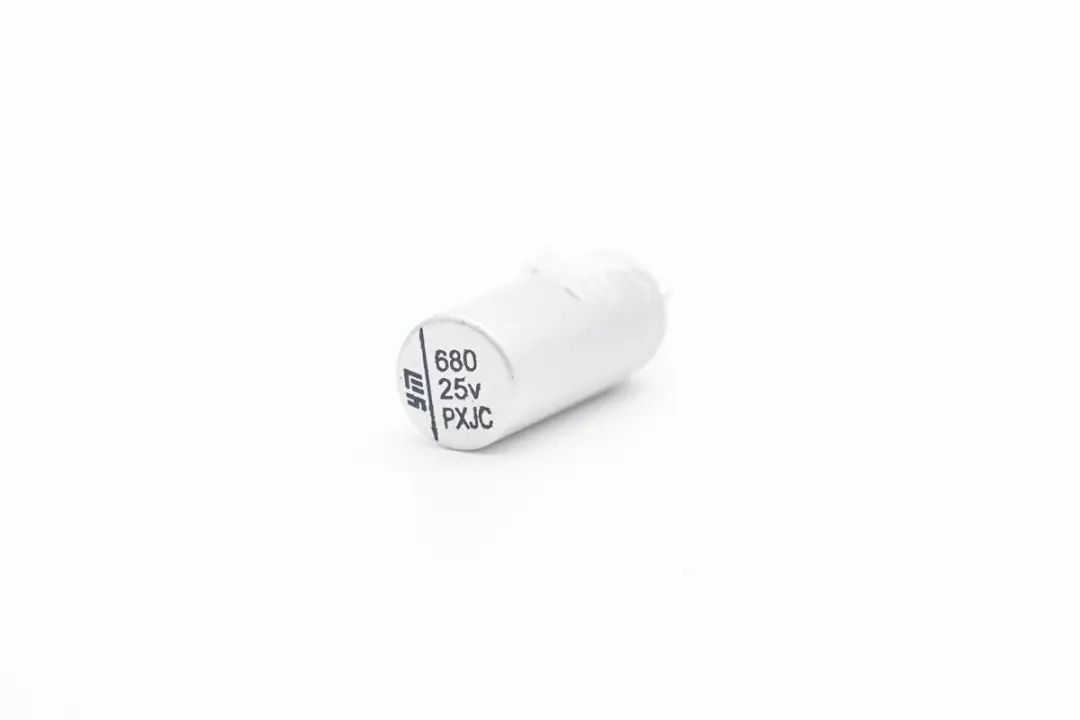

输出滤波电容来自永铭，NPX系列固态电容，规格为680μF 25V。
充电器次级的协议芯片焊接在USB-C母座的小板上。

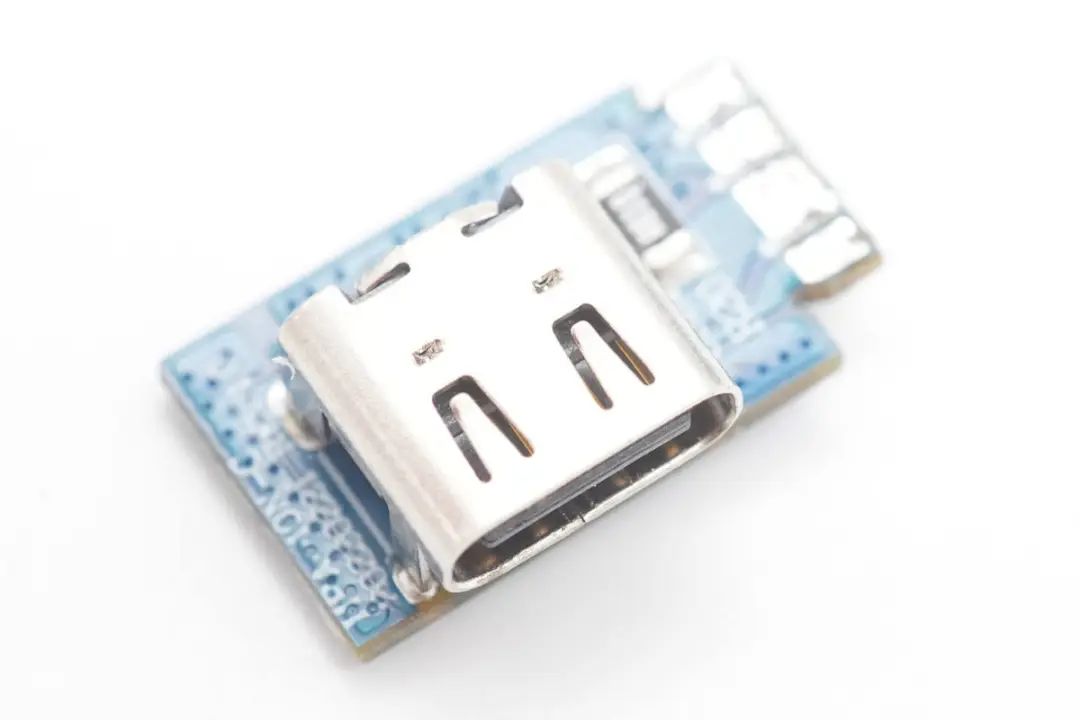

小板正面焊接USB-C母座和一颗电流取样电阻。

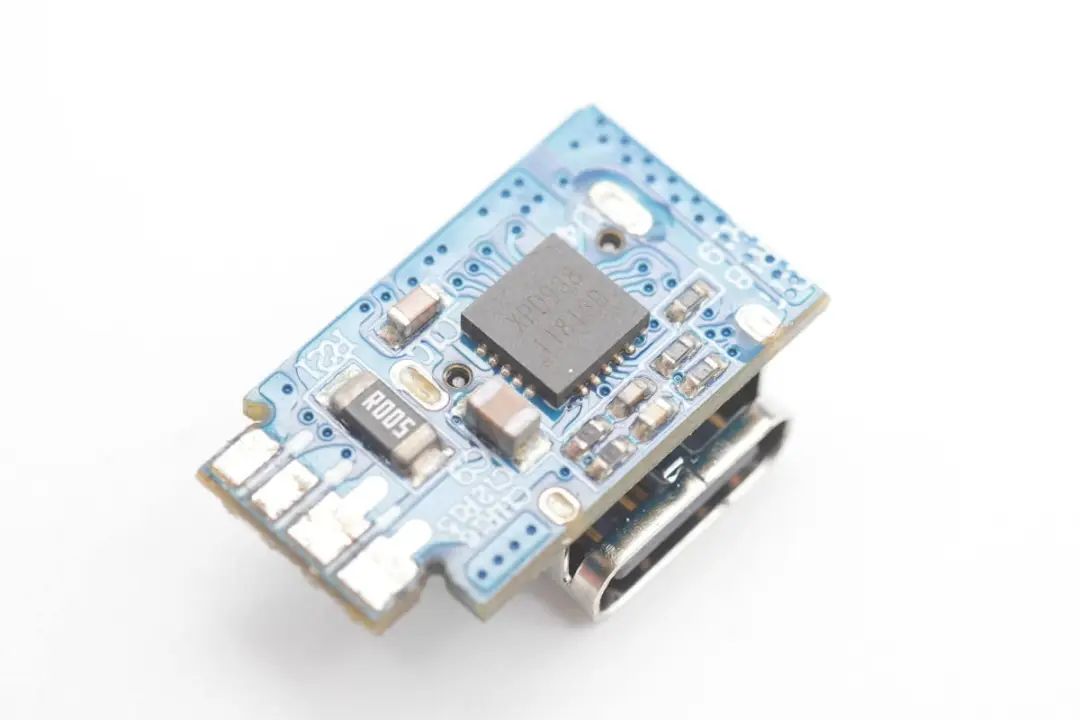

小板背面焊接协议芯片和一颗电流取样电阻。

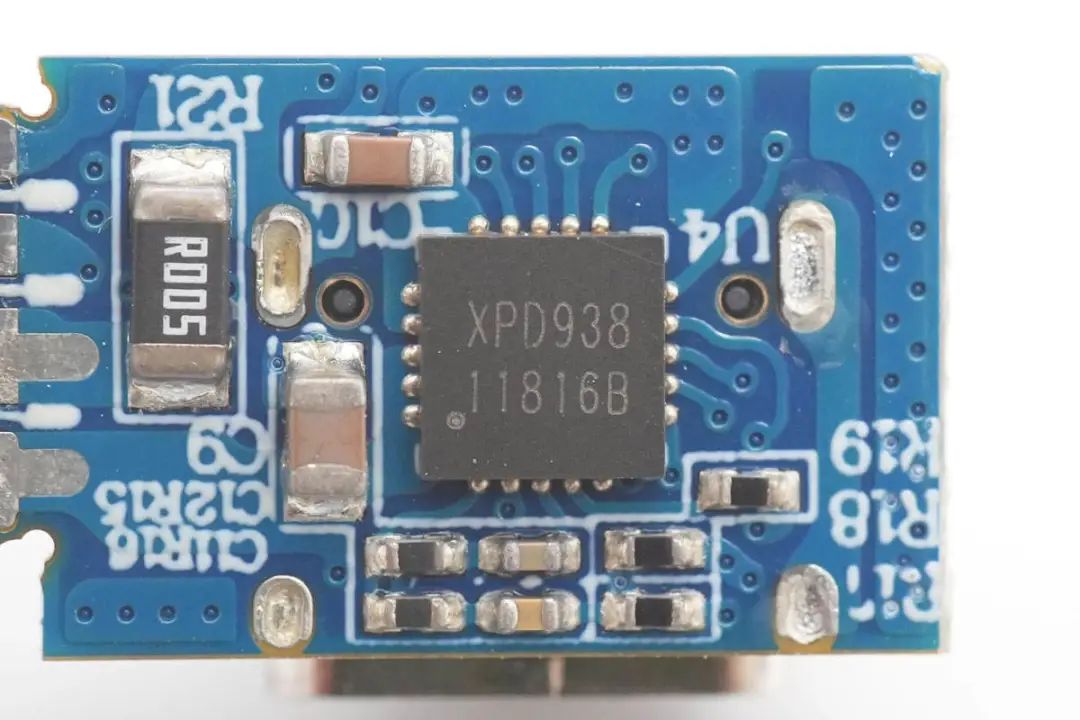

协议芯片采用云矽半导体XPD938，这款芯片已经通过了USB PD3.0认证，TID：5594。支持QC2.0/3.0/3.0+、AFC、FCP、SCP、HVSCP、PD2.0/3.0和PPS等快充协议，内部集成 10mΩ VBUS 通路功率开关管，并且集成10mΩ电流检测电阻，支持完善的保护功能，节省外围元件数量，简化电路，降低成本。支持TSSOP-20和QNF4*4-20封装，这款充电器采用QFN4*4-20封装。

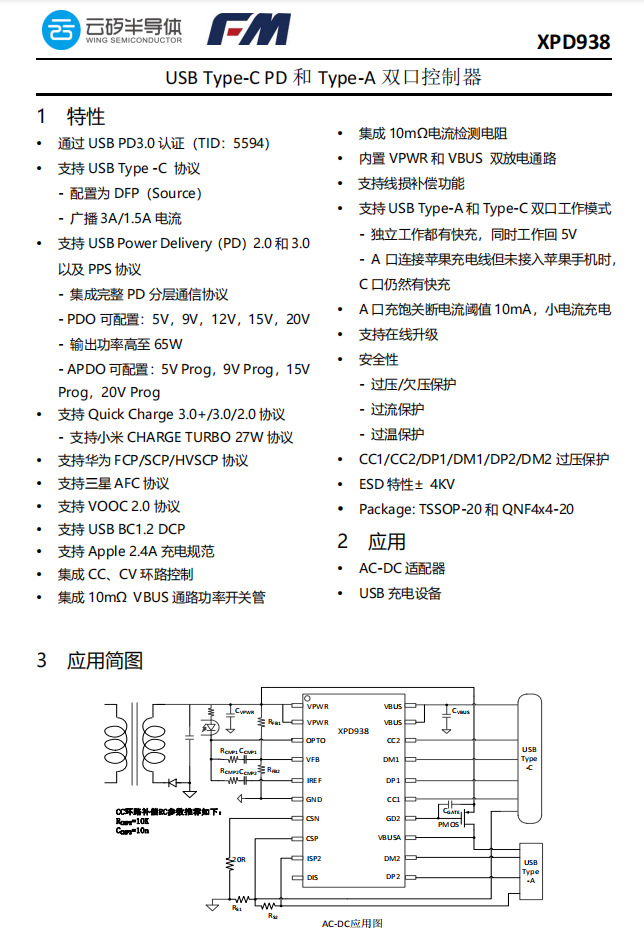

云矽半导体XPD938资料信息。 充电头网拆解了解到，云矽半导体XPD系列快充协议芯片已被公牛，贝尔金，联想，诺基亚，飞利浦，傲基，倍思，品胜，摩米士等多个品牌的数十款产品采用，抓住20W PD快充风口，富满集团云矽半导体单月PD协议芯片销量突破千万颗。

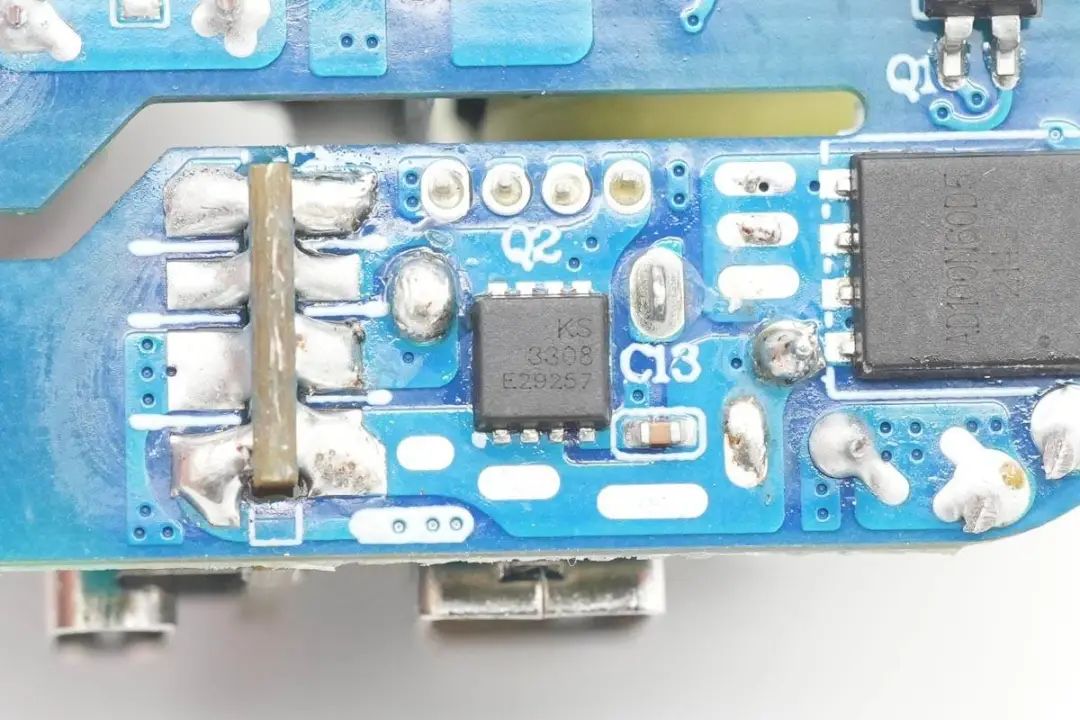

用于USB-A口的VBUS开关管来自冠禹，型号KS3308MA，是一颗耐压30V的PMOS，导阻7mΩ，采用PDFN3333封装。

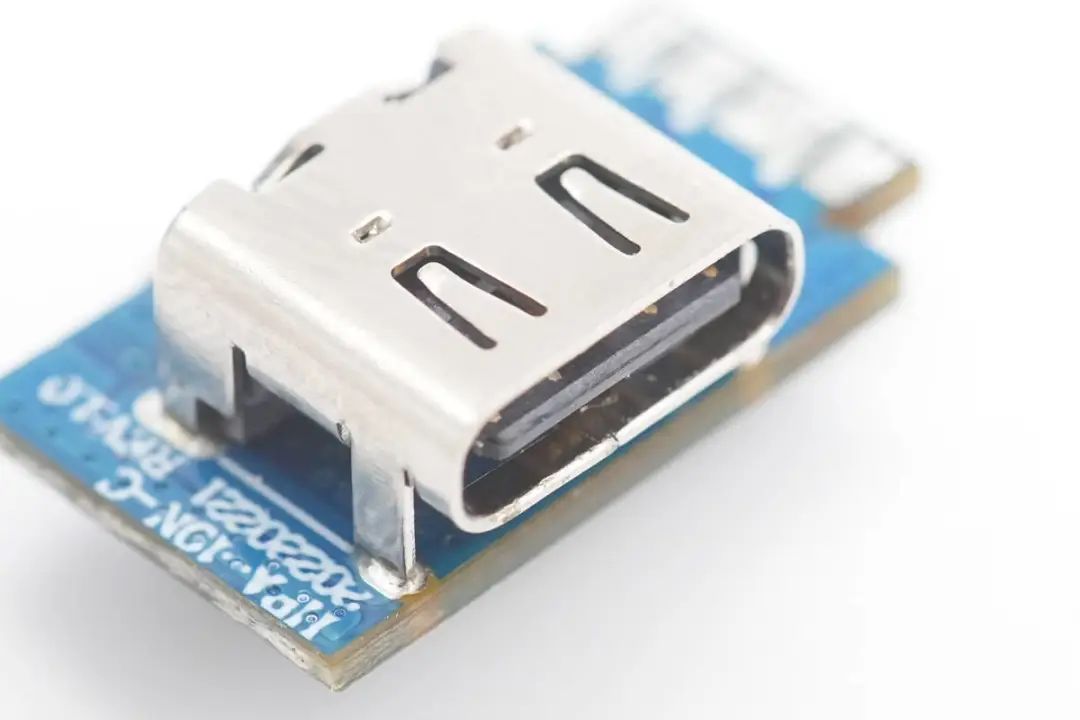

USB-C母座特写，采用黑色胶芯，过孔焊接固定。

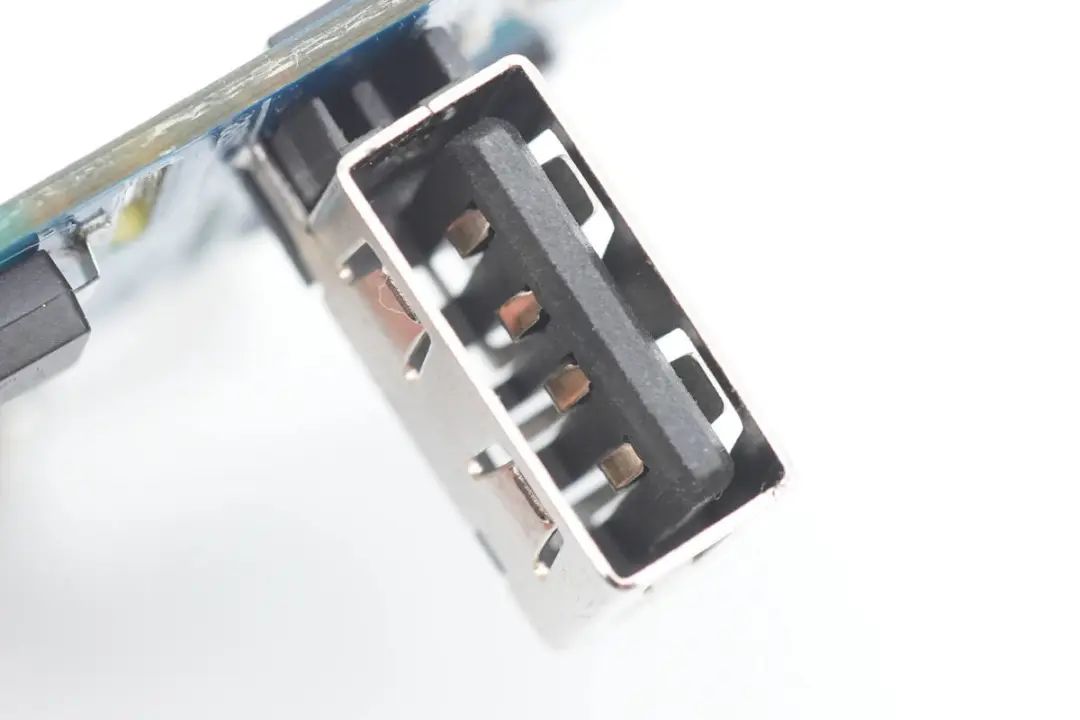

USB-A母座采用黑色胶芯，过孔焊接固定。

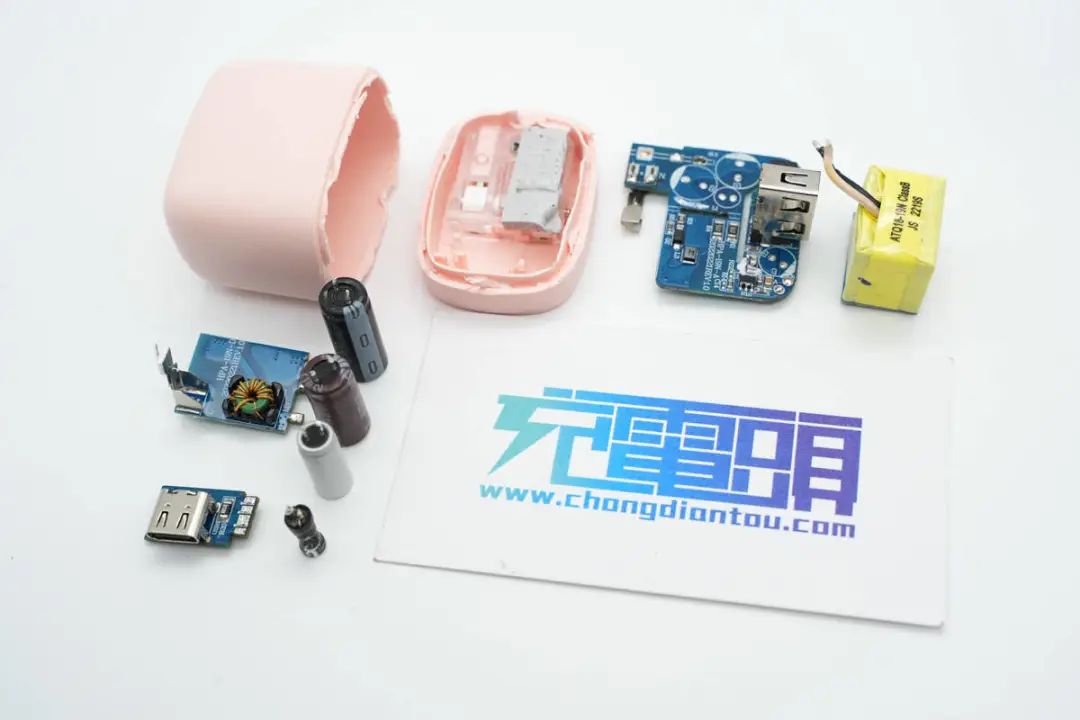

全部拆解完毕，来张全家福。
iPhone 13系列新机的推出让市场对30W快充充电器的需求急剧增加，为此华科生推出了一款30W迷你软萌性快充充电器，配备1A1C万金油接口，可适配机型广泛，不仅能支持iPhone 13系列手机快充需求，还能给平板等设备充电，也能同时满足两台设备应急充电。下面充电头网就对这款充电器进行拆解，看看用料做工如何。
华科生30W氮化镓充电器外观
充电器采用可爱的粉色配色，外壳磨砂抗指纹，边角过渡圆润。 充电器配备可折叠国标插脚，搭配小巧机身携带更加方便。 输入端外壳印有充电器参数型号：HPA-19N200150CU01输入：100-240V~50/60HZ 0.8A输出：USB-C：5V3A、9V3A、12V2.5A、15V2A、20V1.5A（30W Max）USB-A1：5V3A、9V2A、12V1.5A（18W Max）A+C：5V3A（15W Max）制造商：深圳华科生数字科技有限公司充电器通过了CCC认证。 输出端配备1A1C双输出接口，均为黑色胶芯，A口旁印有30W功率字样。 测得充电器机身高度为37.8mm。 宽度为30.37mm。 厚度为40.83mm。 和苹果30W充电器对比，体积优势明显。 拿在手上的大小直观感受。 净重约为48g。 使用ChargerLAB POWER-Z KT002测得USB-A口支持Apple2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、SCP快充协议。 测得USB-C口支持Apple2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、SCP、PD3.0、PPS快充协议。 PDO报文显示C口还具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位。
华科生30W氮化镓充电器拆解
对华科生这款65W氮化镓充电器有了基本了解后，下面继续对其进行拆解，看看用料做工如何。 首先沿外壳接缝拆开充电器外壳，PCBA模块上焊接弹片用于交流取电。 从外壳中取出充电器PCBA模块，采用多块小板焊接组合而成，提高空间利用率。并且在PCB底部还粘贴了一块导热垫，为发热器件散热，初次级器件之间插入一片麦拉片用于绝缘。 输入端小板上焊接保险丝和整流桥，输出USB-C母座也焊接在垂直小板上。 输入端小板另一面焊接共模电感，变压器焊接在独立的垂直小板上，并缠绕胶带绝缘。 使用游标卡尺测得PCBA模块长度约为34.41mm。 宽度约为34.65mm。 厚度约为22.52mm。 PCBA模块正面一览，共焊接三块小板，分别用于输入整流，焊接变压器和输出USB-C母座。变压器采用黄色绝缘胶带严密缠绕。USB-C母座也焊接在独立的小板上，方便使用。 PCBA模块背面焊接一颗氮化镓合封芯片，反馈光耦，同步整流管和一颗VBUS开关管，初次级之间开槽插入麦拉片加强绝缘，确保安全。 通过对充电器PCBA的观察发现，华科生30W 1A1C氮化镓充电器采用反激宽电压输出，输出电压通过协议芯片调节，单口输出时，双口均支持快充，双口同时输出时，输出降为5V，下面我们就从输入端开始了解整个充电器的设计和用料。 充电器输入端焊接一块小板，与主板上面各焊接一片弹片，用于连接折叠插脚供电。 充电器输入端小板上焊接保险丝和整流桥。 另一面焊接用于供电的弹片和共模电感。 输入端贴片保险丝规格为2A 250V。 输入端整流桥来自深圳市沃尔德实业有限公司，型号为WRMSB30M，规格3A1000V。这颗软桥通过较软的恢复曲线，比较平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果。 沃尔德WRMSB30M规格资料。 充电头网拆解了解到，采用沃尔德WRMSB30M的还有即刻65W 2C1A氮化镓快充充电器、摩米士65W 2C1A氮化镓快充充电器、麦多多30W 1A1C快充充电器等产品。 第一颗滤波电容来自永铭，规格为18μF 400V。 差模电感采用工字磁芯绕制，外套热缩管包裹。 第二颗滤波电容来自绿宝石，规格为400V 27μF，共计45μF容量。 开关电源主控芯片采用南芯半导体的SC3056，这是一颗氮化镓合封芯片，内置氮化镓功率器件和控制器。采用高频准谐振反激控制，具有全负载范围高能效和高可靠性，源自南芯半导体的SC305x GaN Combo系列。SC3056内部集成650V耐压的氮化镓开关管，可轻松驱驾30W~40W输出功率范围。 SC3056工作在QR和DCM模式下，谷底开通以提高效率；提供自适应的频率折返用于实现全负载范围内的高效率；无负载时，芯片以突发模式运行，降低待机功耗。转换器内置高压启动电路，可实现超低的待机功耗和超快的启动速度。 SC3056内部集成软启动电路，以及用于超宽输出范围的分段式供电电路。在突发和故障模式下具有超低的工作电流，满足待机能效要求。最高工作频率为175KHz，大幅降低磁性器件的体积和成本。全功率范围具备抖频功能，用以改善EMI性能。 芯片内置过热保护，供电过压保护、供电欠压闭锁、逐周期电流限制、两级过流保护、输出过电压保护、输出短路保护和过载保护，提供完善全面的保护功能。 据充电头网了解，南芯半导体的快充方案广泛应用在充电器、无线充、车充、充电宝、储能电源等各个方面，并被立讯精密65W 1A1C氮化镓快充、华为66W超级快充车充、华为50W超级快充无线车充、紫米20号200W PD快充移动电源、小米20000mAh移动电源50W超级闪充版、三星10000mAh 25W PD快充移动电源、公牛600W户外移动电源、安克PowerHouse II 400户外电源等数十款产品采用，品质获得客户高度认可。 南芯SC3056外置的升压电感，用于分段式供电，获得更宽的输出电压范围。 变压器采用ATQ18磁芯，次级采用多层绝缘线，使用胶带严密包裹。 变压器焊接小板连接到主板，小板上焊接RCD吸收电路。 贴片Y电容来自鞍山奇发。 OR-3H7光耦，用于初级次级通信，反馈输出电压。 同步整流控制器采用南芯半导体SC3503，这是一颗自适应开通检测和快速关断同步整流控制器，无需辅助线圈供电，输出电压最低可低至0V，专利的自适应开通检测电路避免同步整流管误开通，兼容多种MOS，具有超低的静态电流，支持多种工作模式，支持高侧和低侧同步整流，外围元件非常精简。采用SOT23封装，适用于宽范围反激适配器应用。 南芯SC3503资料信息。 充电头网拆解了解到，该芯片已经被威源新能30W 1A1C氮化镓快充、古石科技迷你30W氮化镓快充、科讯迷你33W氮化镓快充、意象65W氮化镓充电器、努比亚30W氮化镓快充、华科生65W 2C1A氮化镓快充充电器采用。 同步整流管采用艾德曼AD100N60D5，NMOS，耐压100V，导阻10.3mΩ，PPAK5*6封装。 输出滤波电容来自永铭，NPX系列固态电容，规格为680μF 25V。 充电器次级的协议芯片焊接在USB-C母座的小板上。 小板正面焊接USB-C母座和一颗电流取样电阻。 小板背面焊接协议芯片和一颗电流取样电阻。 协议芯片采用云矽半导体XPD938，这款芯片已经通过了USB PD3.0认证，TID：5594。支持QC2.0/3.0/3.0+、AFC、FCP、SCP、HVSCP、PD2.0/3.0和PPS等快充协议，内部集成 10mΩ VBUS 通路功率开关管，并且集成10mΩ电流检测电阻，支持完善的保护功能，节省外围元件数量，简化电路，降低成本。支持TSSOP-20和QNF4*4-20封装，这款充电器采用QFN4*4-20封装。 云矽半导体XPD938资料信息。 充电头网拆解了解到，云矽半导体XPD系列快充协议芯片已被公牛，贝尔金，联想，诺基亚，飞利浦，傲基，倍思，品胜，摩米士等多个品牌的数十款产品采用，抓住20W PD快充风口，富满集团云矽半导体单月PD协议芯片销量突破千万颗。 用于USB-A口的VBUS开关管来自冠禹，型号KS3308MA，是一颗耐压30V的PMOS，导阻7mΩ，采用PDFN3333封装。 USB-C母座特写，采用黑色胶芯，过孔焊接固定。 USB-A母座采用黑色胶芯，过孔焊接固定。 全部拆解完毕，来张全家福。 充电头网拆解总结
华科生30W 1A1C氮化镓快充采用浅粉色外壳，配合圆润的外壳设计，颜值方便确实下了功夫。充电器采用折叠插脚，收纳方便。其中USB-C口支持20V输出，可以同时满足手机和笔记本电脑的充电需求，十分实用。 充电头网通过拆解了解到，华科生这款30W氮化镓充电器采用南芯推出的合封氮化镓电源方案，内置南芯SC3056合封氮化镓芯片和SC3503同步整流控制器，搭配云矽半导体XPD938高集成协议芯片，实现高集成小体积的快充电源设计。 充电器内部采用导热垫为变压器以及合封氮化镓芯片散热，将内部发热传导至外壳散发。内部初级滤波电容来自绿宝石和永铭，输出固态电容来自永铭。同时采用多块PCB组合焊接，提高内部空间利用率，设计十分紧凑。新闻来源：充电头网，文中所述为作者独立观点，不代表icspec立场。更多精彩资讯请下载icspec App。如对本稿件有异议，请联系微信客服specltkj。
