VCC和GND短路，怎么找问题？

在调试电路时，可能经常会遇到VCC和GND短路的情况。板子上的VCC和GND点太多了，新手可能觉得不知道从哪找，下面就介绍几种方法，供大家参考。

1．目测最简单的方法，先用肉眼或放大镜观察。尤其是引脚比较密的芯片和封装较小的电容，焊接不好时容易短路。有时候可能是锡珠或者铜丝之类的导电物体掉在了电路板上，正好VCC和GND引脚之间，导致短路。这种问题比较好解决，直接用烙铁处理一下就行。
2．刀割对于没有明显短路的板子，极有可能就是板子上的元件损坏导致的短路。这时可以用刀片割开怀疑短路的部分，然后再进行测试，逐步找问题。如果不想破坏电路板，可以逐个拆掉怀疑短路的元器件，然后逐步排除，但是这种方式比较麻烦。运气好的可能很快找到，不好的话可能拆掉最后一个才找到问题。
3．手摸刀割和拆元件的方法都比较麻烦，一般很少使用。另外一种方法就是上电后用手摸一下怀疑的芯片，如果发热异常严重，肯定是损坏的。当然，手摸时要注意不要被烫伤。另外，由于已经短路，上电时间不宜过长，否则可能直接烧掉。

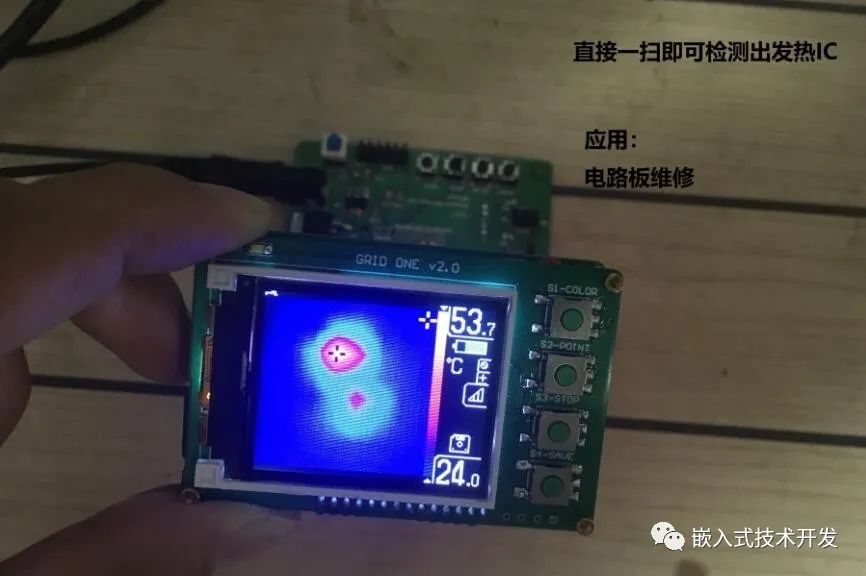

4．热像仪观察有条件的朋友可以用仪器代替手摸，比如红外热像仪，可以轻松发现异常发热的地方。

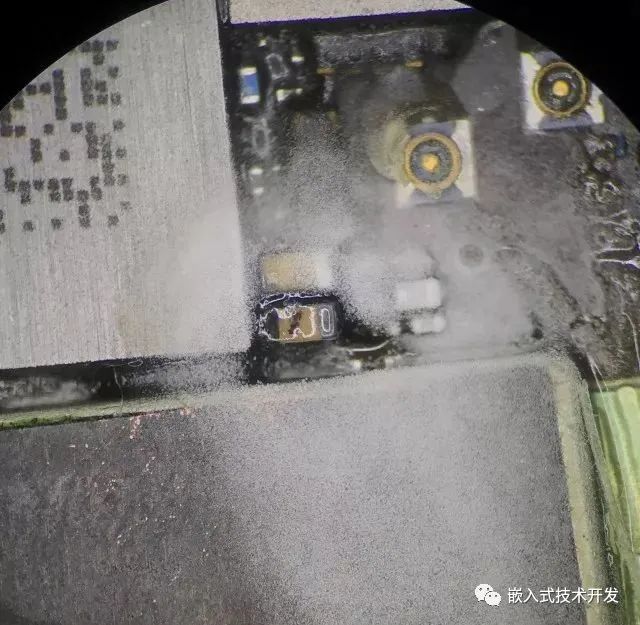

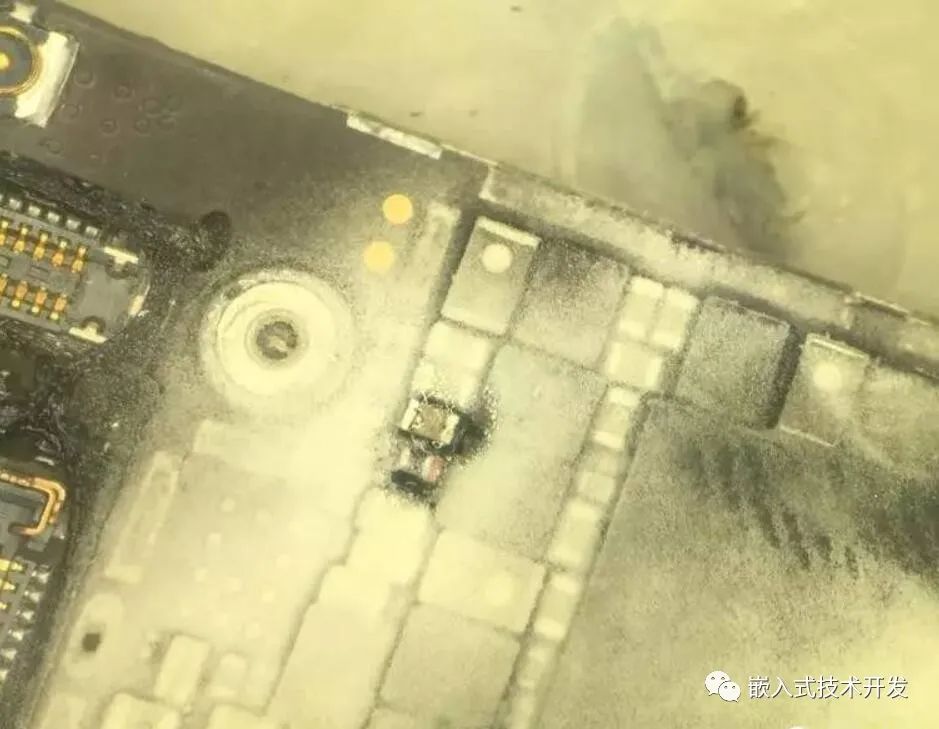

5．松香烟熏最后推荐一种简单又实用的方法，是跟做维修的朋友学到的。也是利用短路会发热的现象，在电路板上熏上一层松香，然后上电，短路的地方发热量会比较大，观察哪里的松香融化了，就说明是哪里短路了。如下图所示。
