DRV8870是具有电流调节功能的 50V、3.6A H 桥电机驱动器

产品详情

描述：

DRV8870 器件是一款用于打印机、电器、工业设备和其他小型机器的有刷直流电机驱动器。两个逻辑输入控制 H 桥ADS8341E驱动器，该驱动器由四个 N 沟道 MOSFET 组成，可以双向控制电机，峰值电流高达 3.6A。输入可以进行脉宽调制 (PWM) 以控制电机速度，使用电流衰减模式的选择。将两个输入设置为低电平会进入低功耗睡眠模式。

DRV8870 器件具有集成电流调节功能，基于模拟输入 VREF 和 ISEN 引脚上的电压，该电压与通过外部检测电阻器的电机电流成正比。将电流限制在已知水平的能力可以显着降低系统功率要求和维持稳定电压所需的大容量电容，尤其是在电机启动和失速情况下。

该器件具有全面的故障和短路保护，包括欠压 (UVLO)、过流 (OCP) 和过温 (TSD)。当故障条件消除后，设备自动恢复正常运行。

特性：

●H桥电机驱动器

●驱动一个直流电机、步进电机的一个绕组或其他负载

●6.5V 至 45V 宽工作电压

●565mΩ 典型 R DS(on) (HS + LS)

●3.6A 峰值电流驱动

●PWM控制接口

●集成电流调节

●低功耗睡眠模式

●小封装和占地面积

○具有 PowerPAD? 的 8 引脚 HSOP

○4.9 × 6.0 毫米

●综合保护功能

○VM 欠压锁定 (UVLO)

○过流保护 (OCP)

○热关断 (TSD)

○自动故障恢复

应用：

●打印机

●电器

●工业设备

● 其他机电一体化应用

参数：

全桥数量：1

VS (分钟) (V)：6.5

VS ABS（最大）（V）：50

峰值输出电流 (A)：3.7

RDS(ON) (HS + LS) (毫欧)：565

休眠电流 (uA)：10

控制方式：脉宽调制

控制界面：硬件 (GPIO)

特征：电流调节

工作温度范围（℃）：-40 到 125

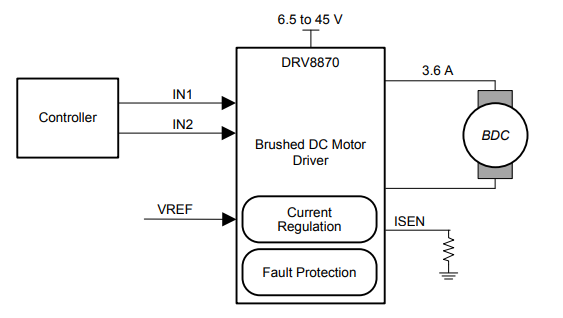

◆DRV8870 简化原理图

◆DRV8870 功能框图
