DRV8306是最大 40V 传感器梯形控制、三相 BLDC 智能栅极驱动器

产品详情

描述：

DRV8306 器件是一款集成式ADC0808CCV栅极驱动器，适用于三相无刷直流 (BLDC) 电机应用。该器件提供三个半桥栅极驱动器，每个驱动器都能够驱动高端和低端 N 沟道功率 MOSFET。DRV8306 器件使用用于高侧 MOSFET 的集成电荷泵和用于低侧 MOSFET 的线性稳压器生成适当的栅极驱动电压。智能栅极驱动架构支持高达 150mA 的拉电流和 300mA 的灌峰值栅极驱动电流以及 15mA rms 栅极驱动电流能力。

该器件为梯形 BLDC 电机提供内部 120° 换向。DRV8306 器件具有三个霍尔比较器，它们使用霍尔元件的输入进行内部换向。电机相电压的占空比可以通过PWM引脚调节。额外的制动 (nBRAKE) 和方向 (DIR) 引脚用于制动和设置 BLDC 电机的方向。提供了一个 3.3V、30mA 低压差 (LDO) 稳压器来为外部控制器和霍尔元件供电。提供了一个附加的 FGOUT 信号，它是换向频率的量度。该信号可用于实现 BLDC 电机的闭环控制。

提供低功耗睡眠模式，通过关闭大部分内部电路来实现低静态电流消耗。为欠压锁定、电荷泵故障、MOSFET 过流、MOSFET 短路、栅极驱动器故障和过热提供内部保护功能。故障条件在 nFAULT 引脚上指示。

特性：

●具有集成 3 个霍尔比较器的 6V 至 38V、三路半桥栅极驱动器

○40V 绝对最大额定值

○针对 12V 和 24V 直流电源轨进行了全面优化

○驱动高端和低端 N 沟道 MOSFET

○支持 100% PWM 占空比

●智能门驱动架构

○可调节压摆率控制以获得更好的 EMI 和 EMC 性能

○V GS握手和最小死区时间插入以避免击穿

○15mA 至 150mA 峰值源电流

○30mA 至 300mA 峰值灌电流

●霍尔传感器的集成换向

○120°梯形电流控制

○支持低成本霍尔元件

○用于闭环速度控制的转速计输出信号 (FGOUT)

●集成栅极驱动器电源

○高侧电荷泵

○低边线性稳压器

●逐周期电流限制

●支持 1.8V、3.3V 和 5V 逻辑输入

●低功耗睡眠模式

●线性稳压器，3.3 V，30 mA

●紧凑的 VQFN 封装和尺寸

●综合保护功能

○VM 欠压锁定 (UVLO)

○电荷泵欠压 (CPUV)

○MOSFET 过流保护 (OCP)

○栅极驱动器故障 (GDF)

○热关断 (OTSD)

○故障状态指示器 (nFAULT)

应用：

●BLDC 电机模块

● 服务机器人和服务机器人

●吸尘机

●无人机、机器人和遥控玩具

●白色家电

● ATM 和货币计数

参数：

控制方式：梯形控制

建筑学：栅极驱动器

控制界面：1xPWM

栅极驱动器 (A)：0.15

VS (分钟) (V)：6

VS ABS（最大）（V）：40

特征：硬件管理 I/F、霍尔元件比较器、集成电机控制、智能栅极驱动、Tach/FG 反馈

工作温度范围（℃）：-40 到 125

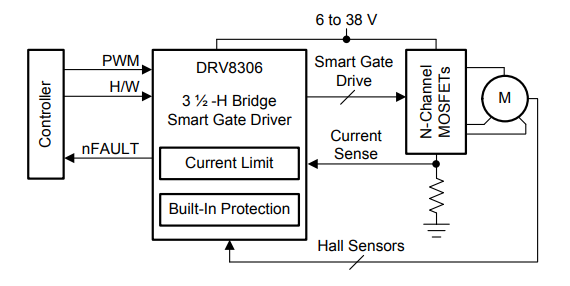

◆DRV8306 简化原理图

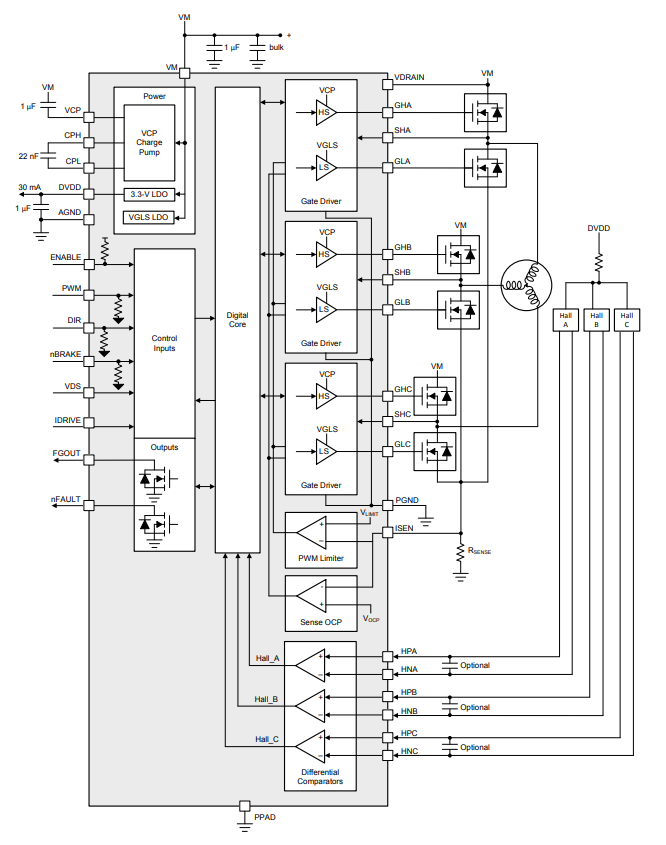

◆DRV8306 功能框图
