拆解报告：联想拯救者135W氮化镓快充充电器

前言



联想于今年3月推出了一款C135氮化镓充电器，支持拯救者Y9000 2022款笔记本135W充电，在USB PD快充100W基础上，增添私有135W快充，搭配专用USB-C转方口线缆，满足笔记本大功率供电，搭配USB-C线缆，可支持手机快充。



联想拯救者C135快充随附了两条1.5米长的USB-C线缆和USB-C转方口线缆，用户购买充电器后即可直接使用，无需另外购买，方便用户使用。充电头网已经拿到了这款135W氮化镓充电器，下面就一起来看看联想这款C135氮化镓充电器的设计和用料。



联想拯救者135W氮化镓快充开箱

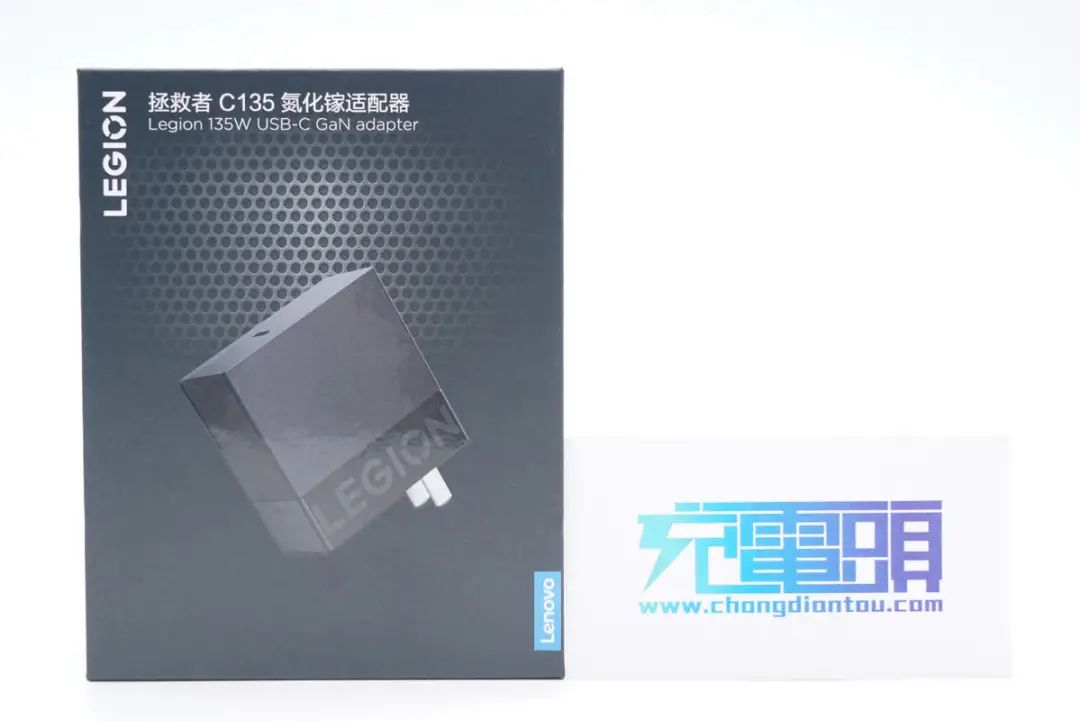

包装盒设计比较科幻，顶面印有产品品牌、名称以及外观图。

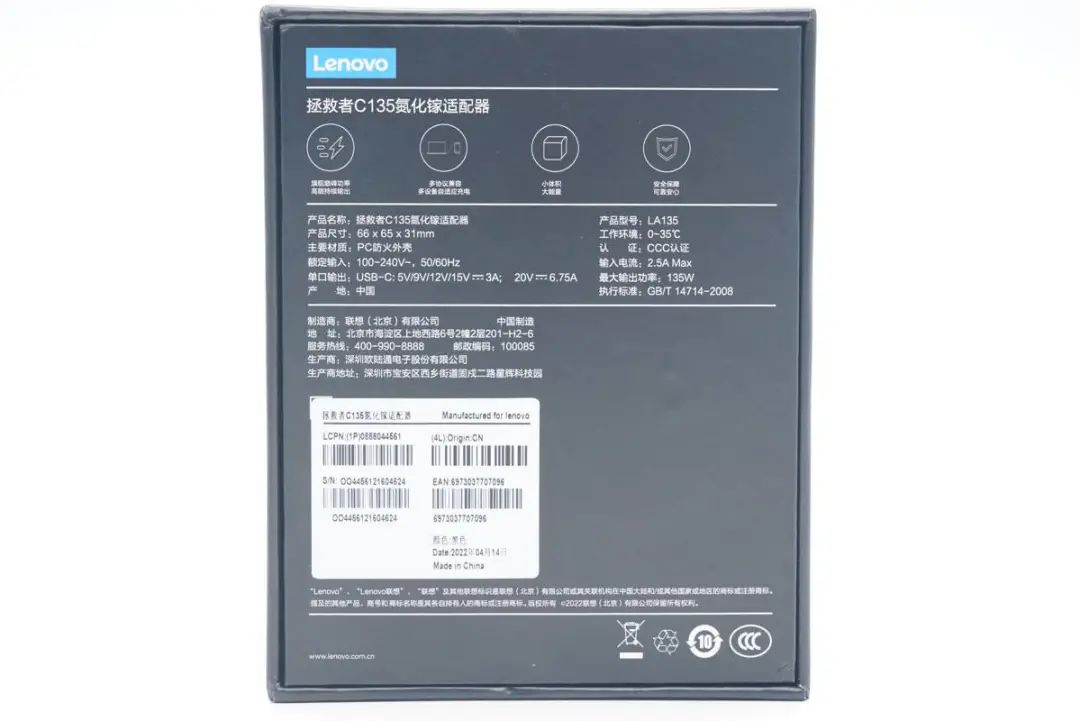

底部则印有产品卖点、参数以及商家信息。

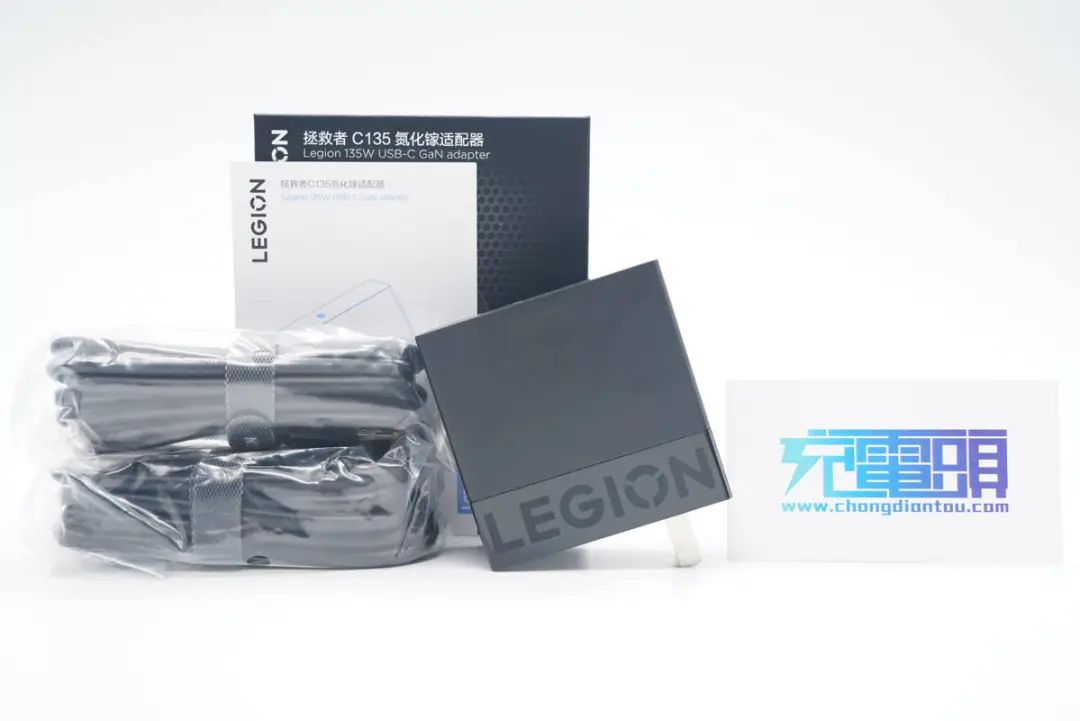

包装内含充电器、两条线缆以及使用说明书。

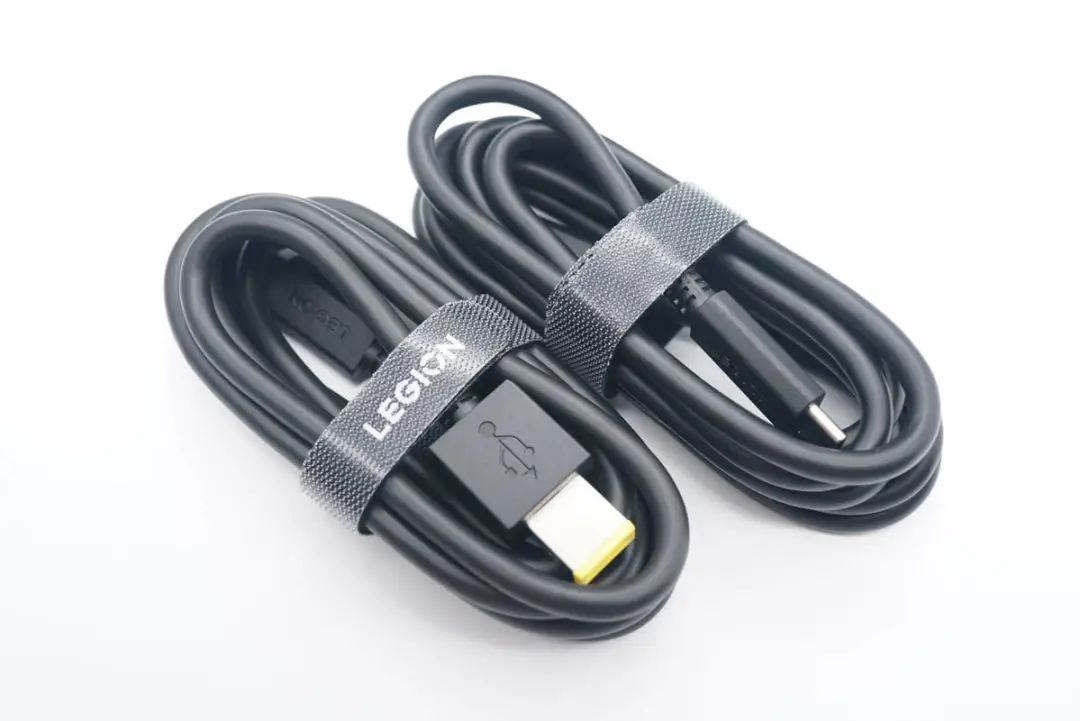

两根线缆均使用扎带捆扎整理，扎带上还印有LEGION品牌。

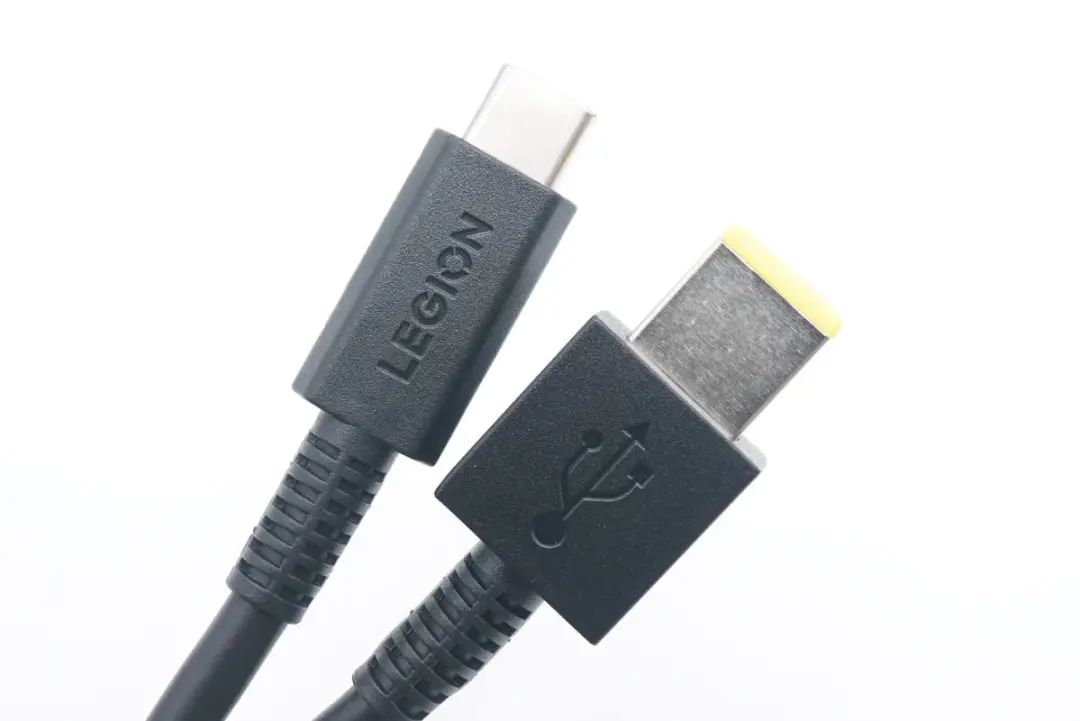

其中一条便是最为联想笔电用户熟悉的C转方口线，这款充电器也只有搭配它才能实现135W最大功率输出。线缆做了抗弯折处理，两端外壳磨砂，USB-C端还注塑压印LEGION品牌logo。

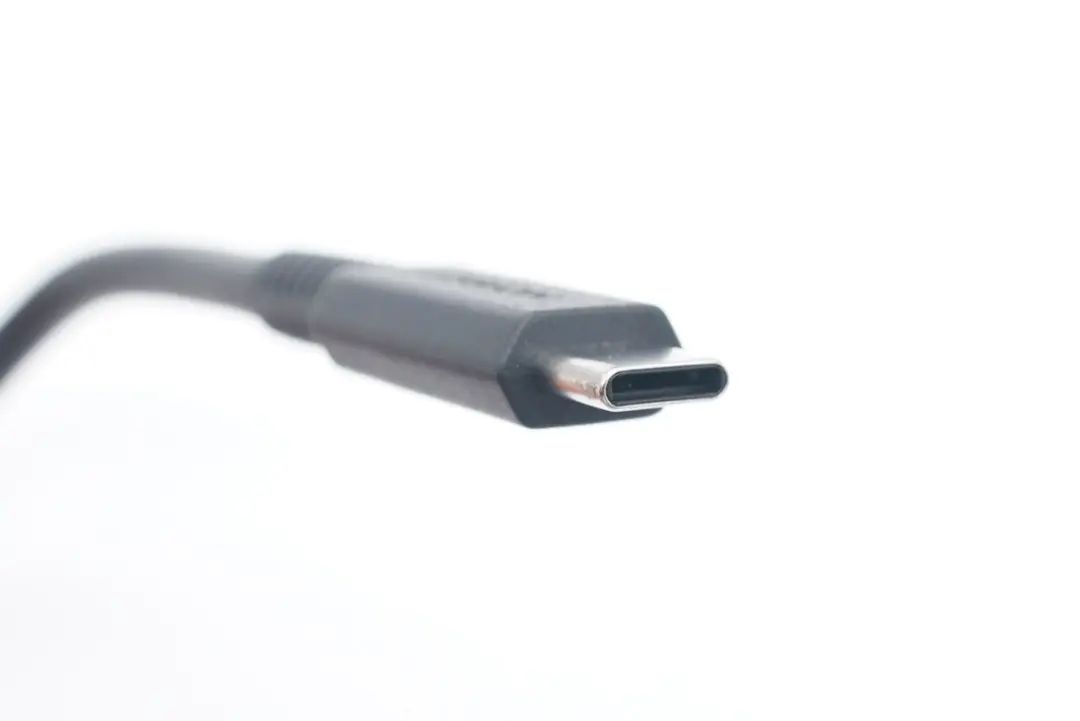

USB-C头两侧斜面设计，截面看上去像水晶。

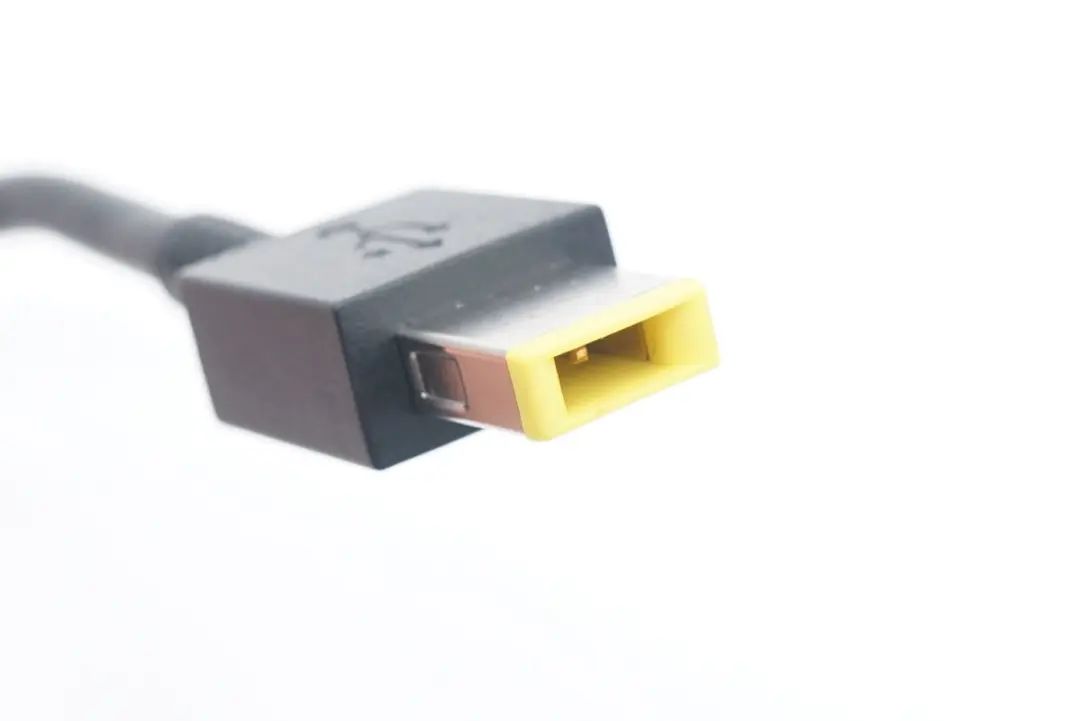

另一端方口公头内部是黄色塑料，针脚镀金处理。

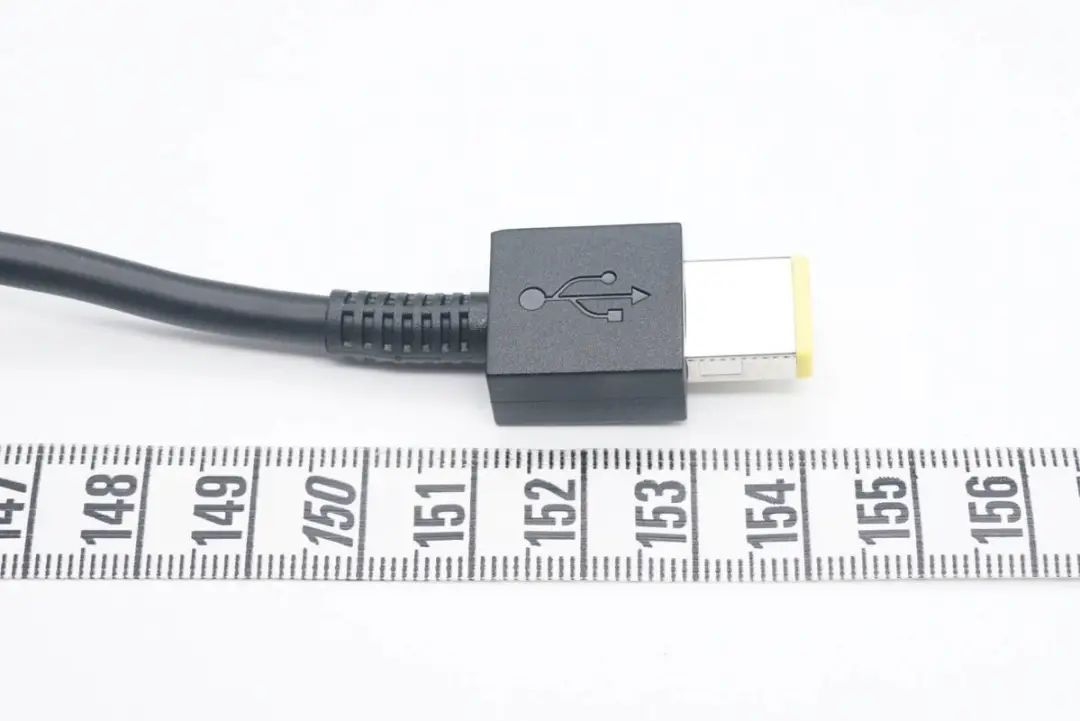

测得方口线长度约为154cm。





使用ChargerLAB POWER-Z KM002C测得该线缆还带有E-Marker芯片，支持联想135W快充。

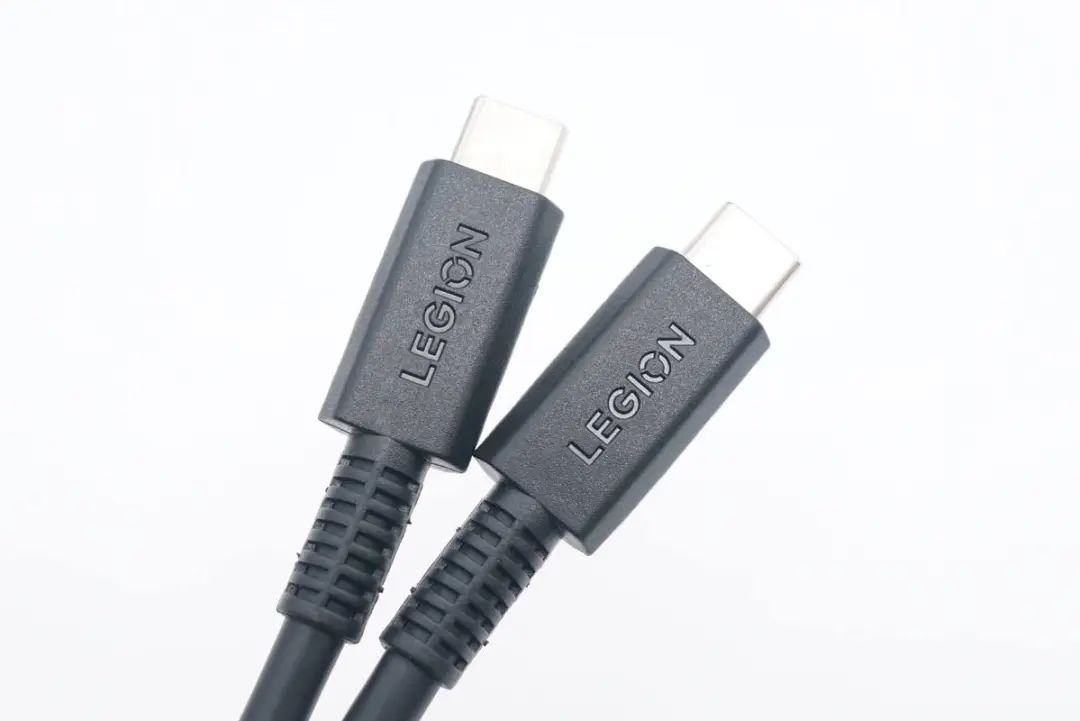

CC线是一样的风格设计，两端也都设计有LEGION品牌logo。

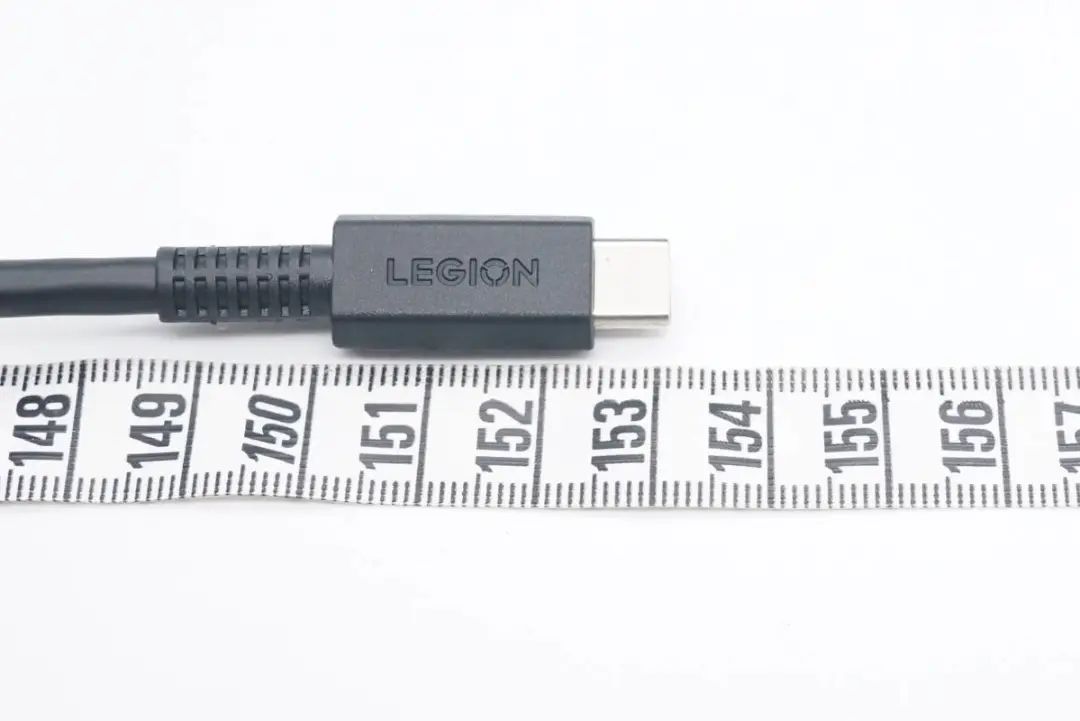

测得线缆长度约为153cm，两根线长度都是1.5米级的，符合官方介绍。





使用KM002C测得CC线电力传输能力为20V5A，支持100W PD快充。从附带的这两条线缆也可以看出，无论是给联想笔电进行135W充电，还是给其它设备进行100W PD快充，联想都为用户考虑好了。

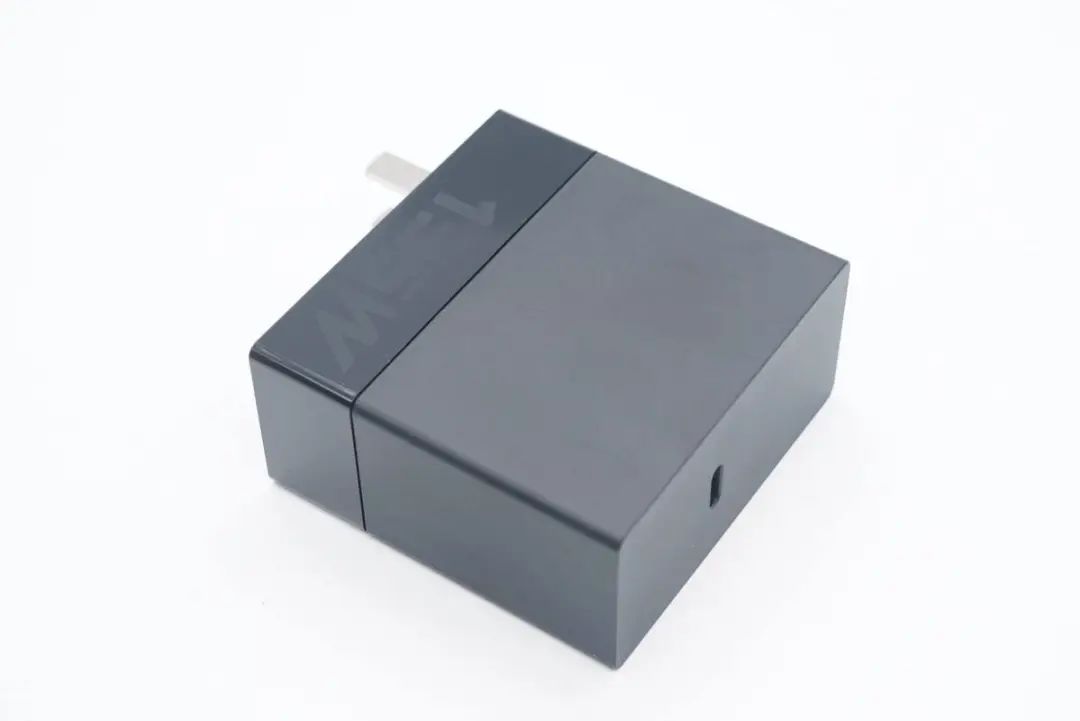

拯救者这款135W充电器采用几何风设计，方块造型棱角分明，外壳亮面磨砂结合设计，很有辨识度。

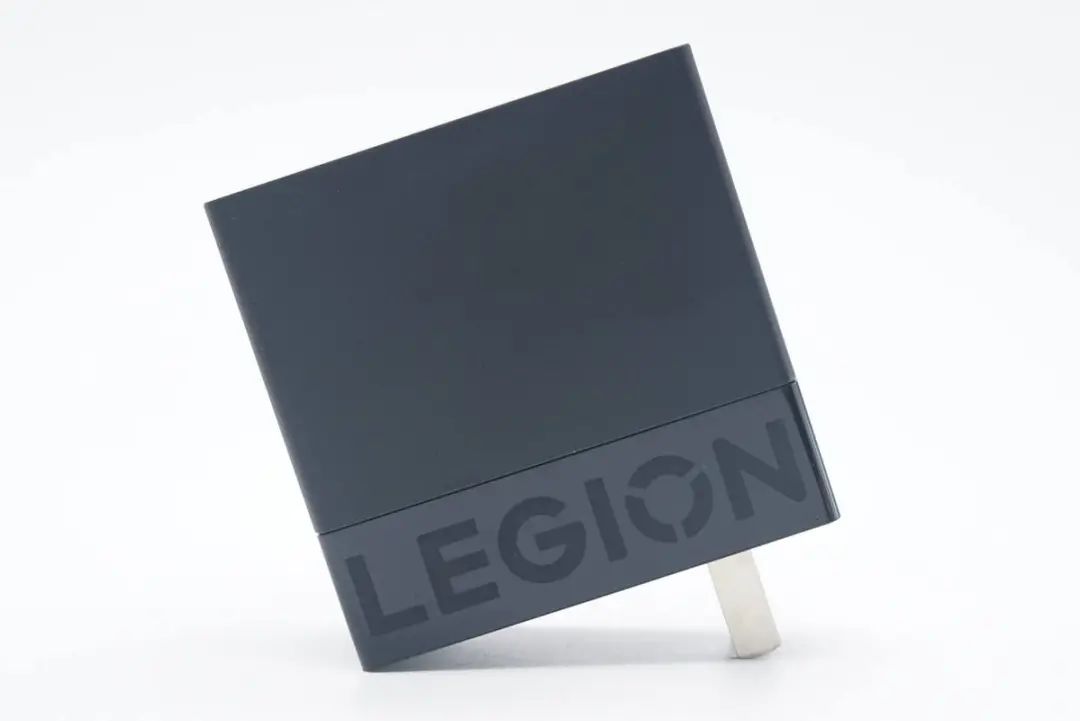

机身亮面区域设计有LEGION品牌logo，输入端采用固定式国标插脚。

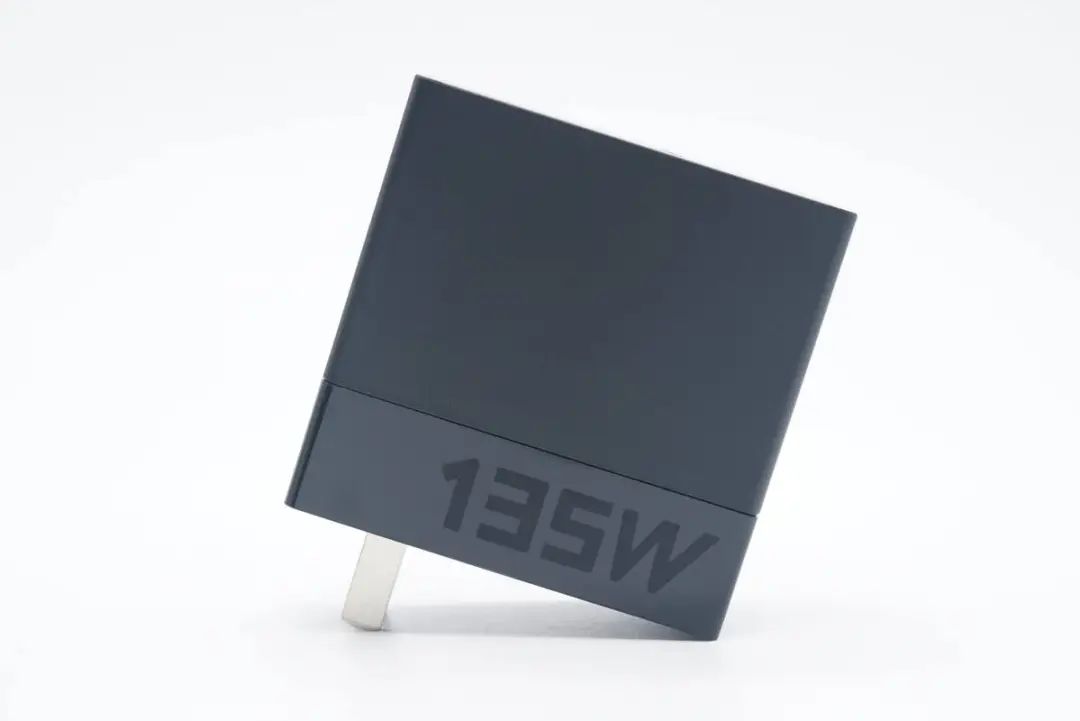

另一面设计有135W字样，让消费者很容易了解这款充电器最大输出功率。

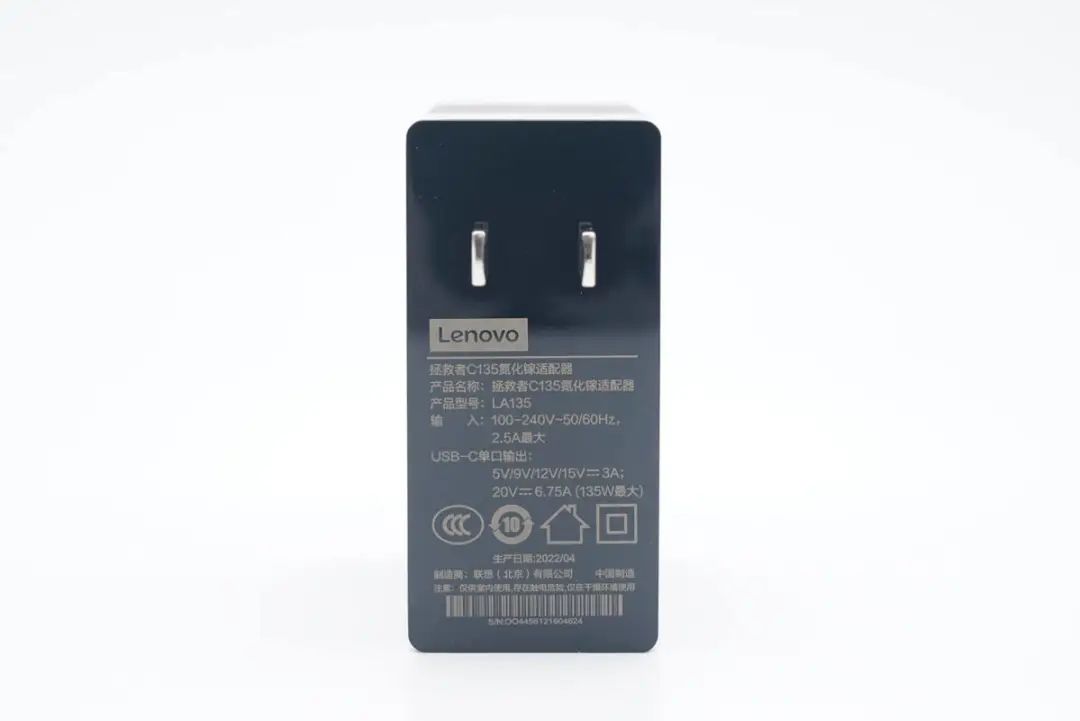

输入端外壳上有充电器参数信息

型号：LA135

输入：100-200V~50/60HZ 2.5A Max

输出：5/9/12/15V3A、20V6.75A（135W Max）

制造商：联想（北京）有限公司

生产商：深圳欧陆通电子股份有限公司

充电器已经通过了CCC认证。

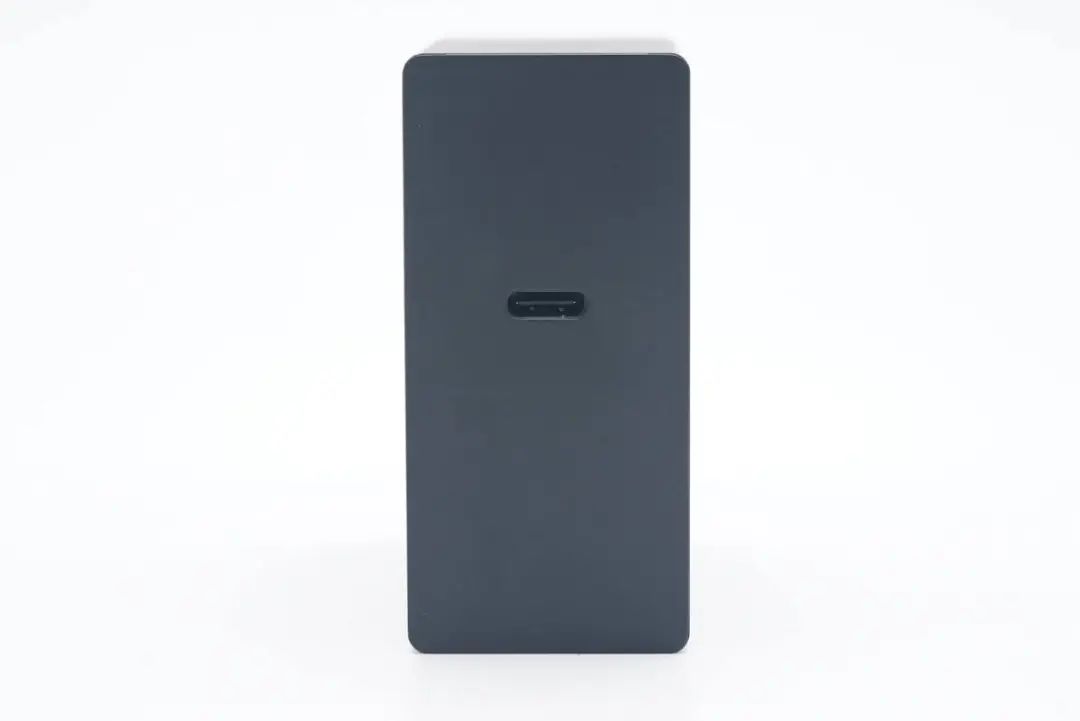

另一端配有单USB-C接口，黑色胶芯不露铜。

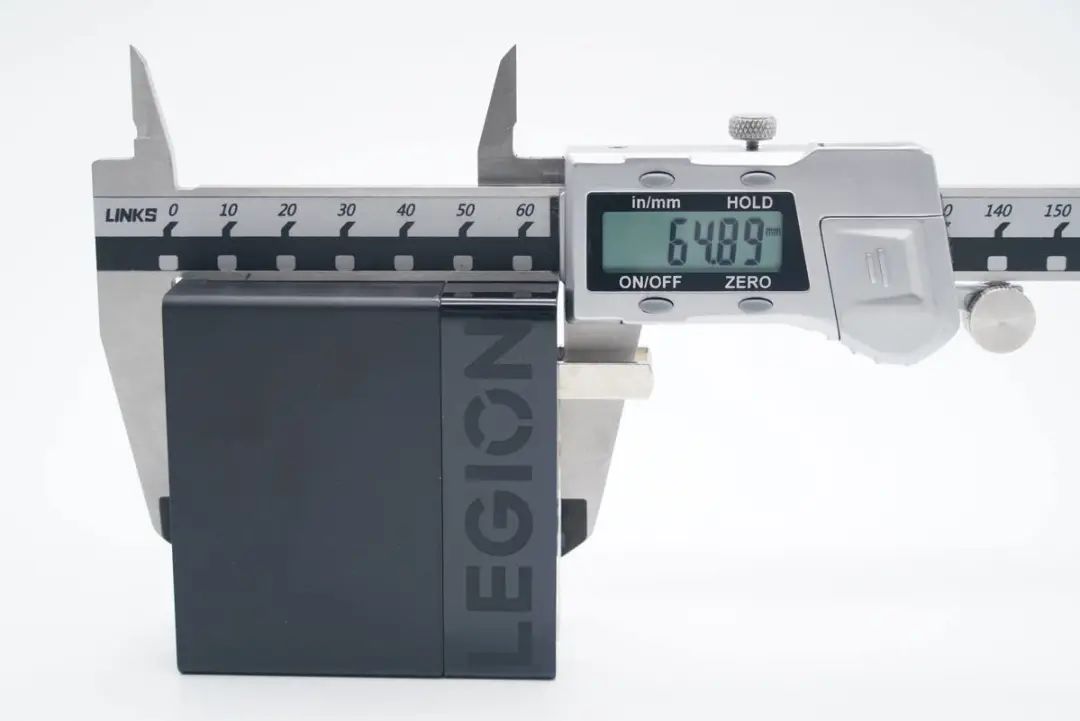

测得充电器机身高度为64.89mm。

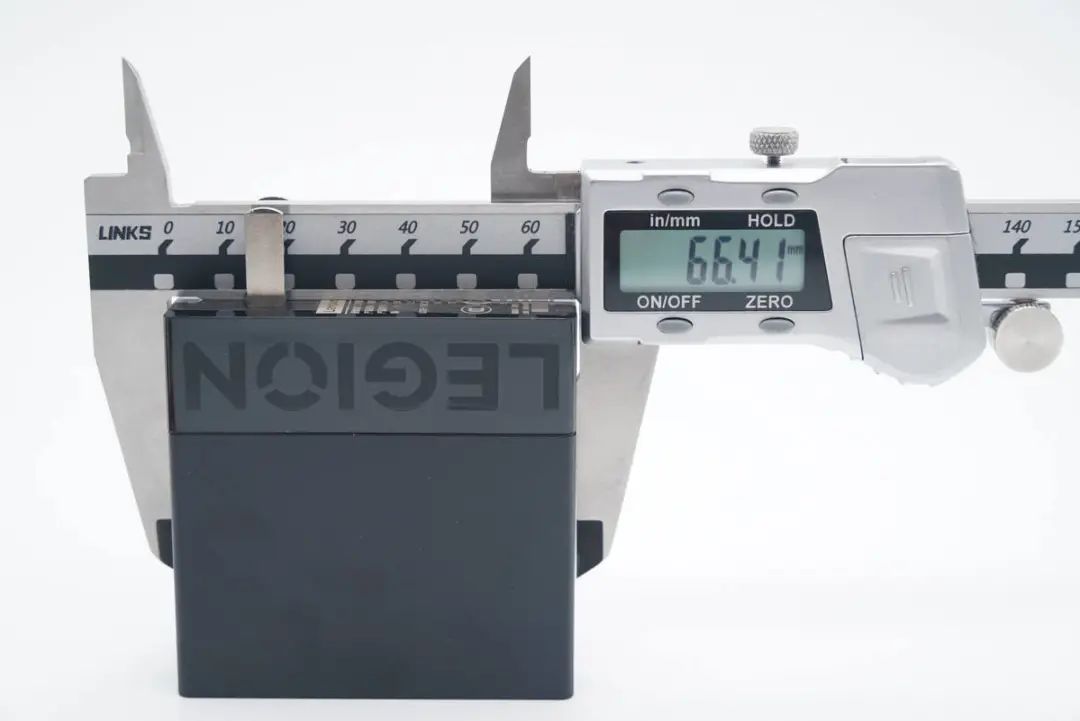

宽度为66.41mm。

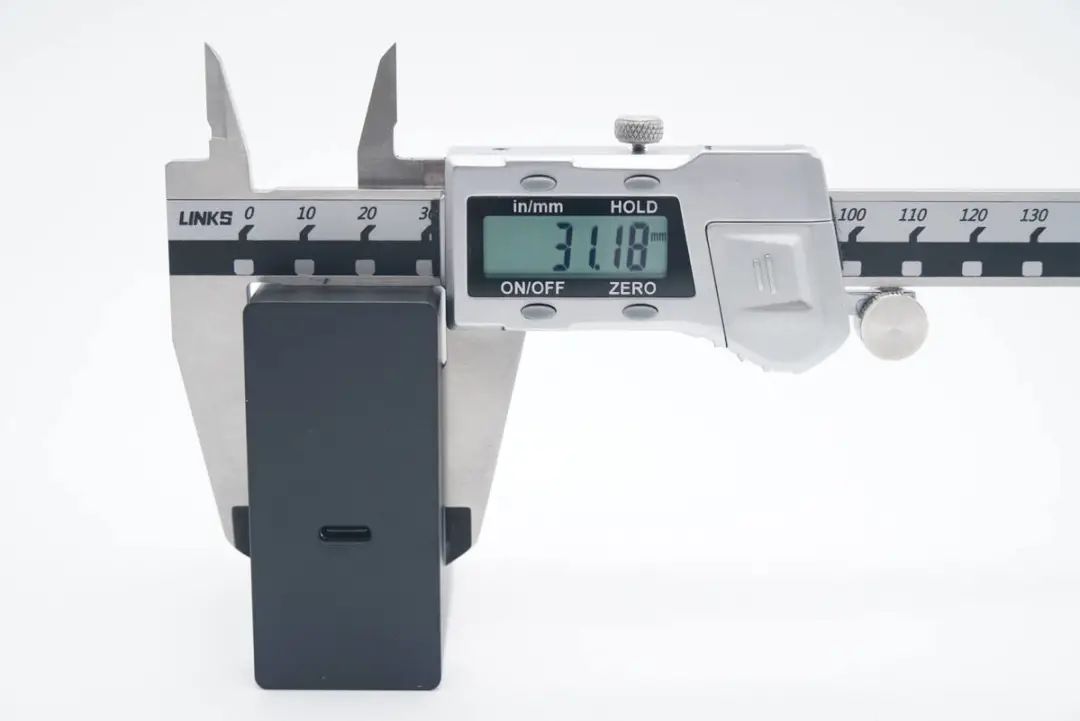

厚度为31.18mm。通过三维算得充电器体积约为134.37cm³，功率密度为1W/cm³。

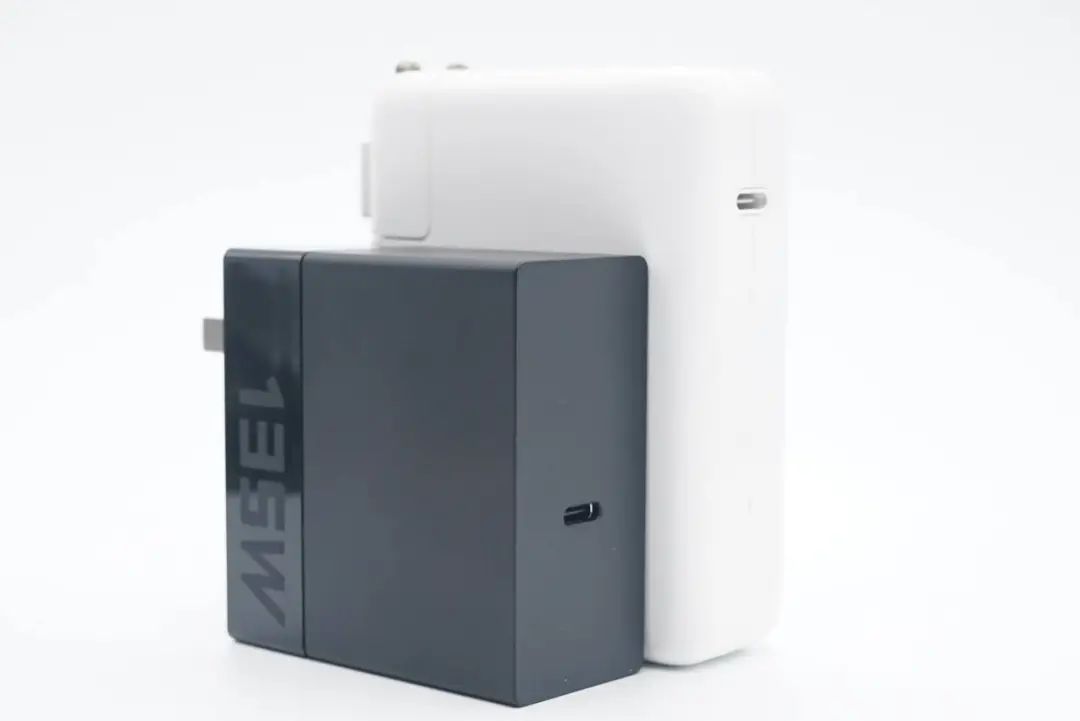

和苹果140W充电器对比，体积要小不少。

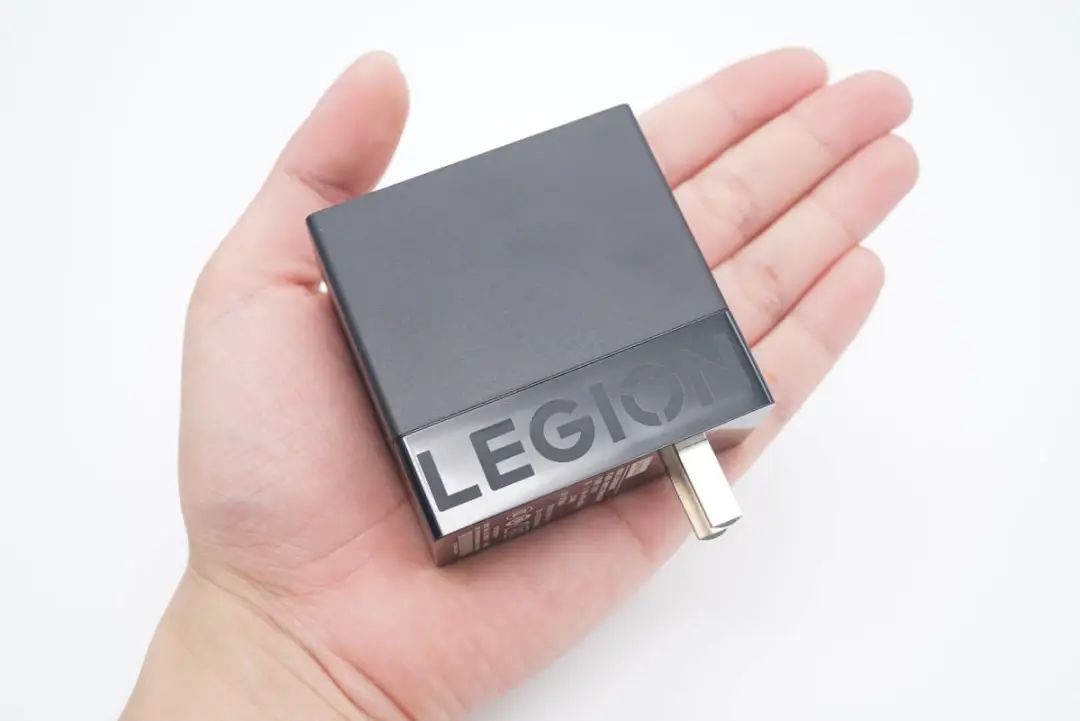

拿在手上的大小直观感受。

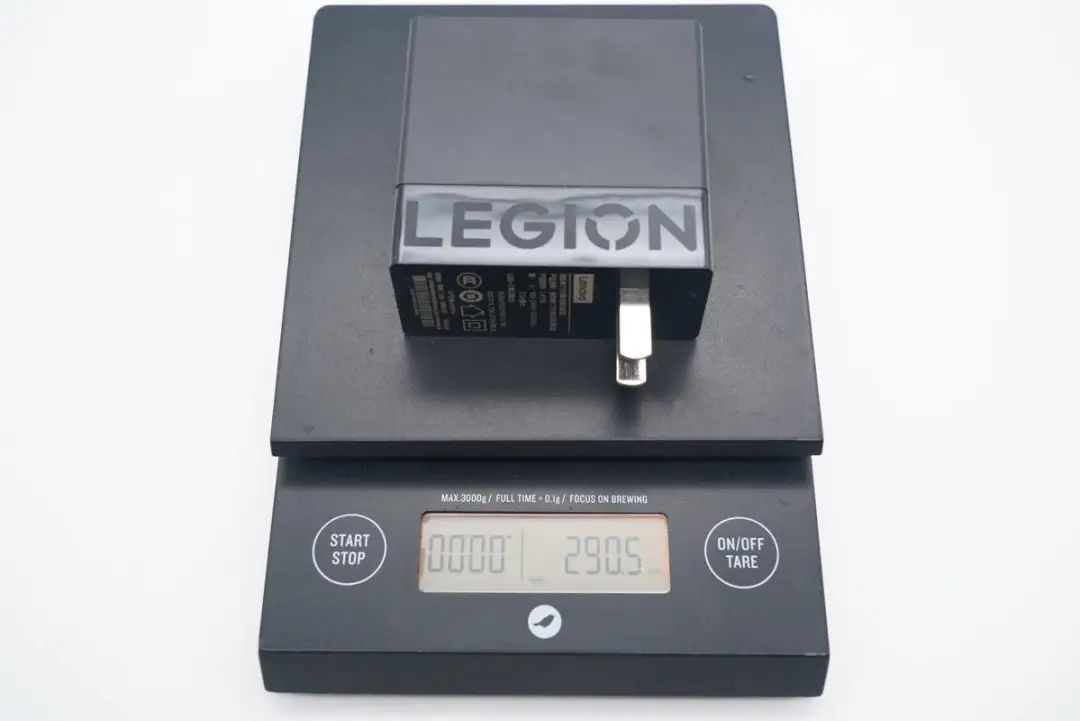

充电器净重约为291g。

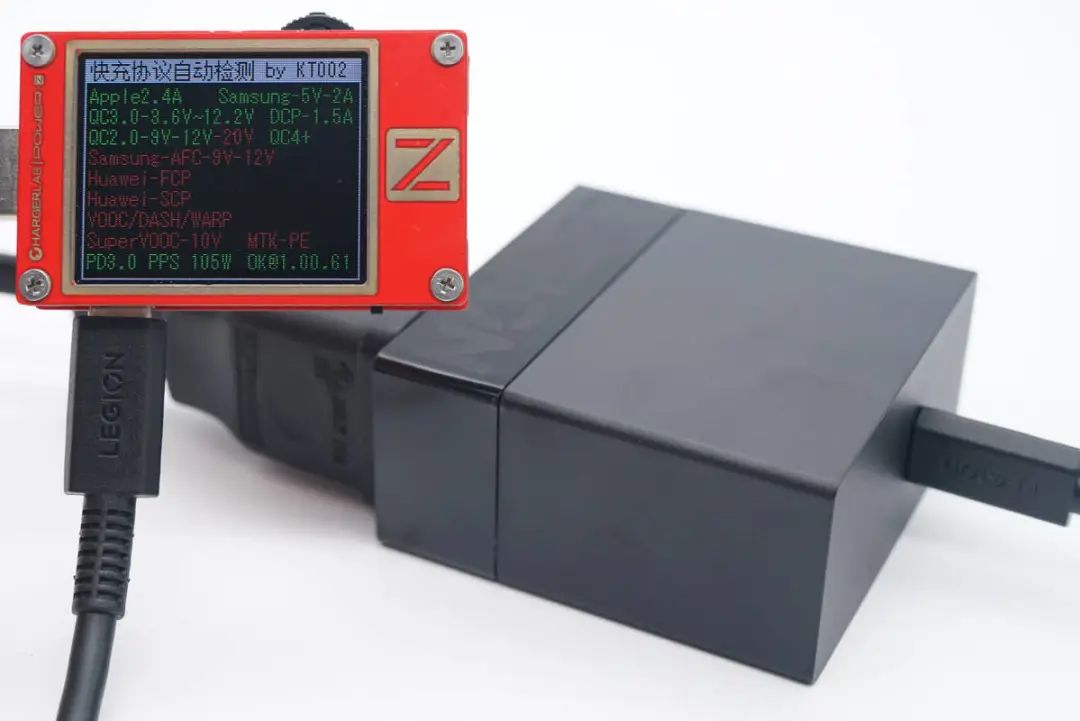

使用ChargerLAB POWER-Z KT002测得USB-C口支持QC2.0、QC3.0、PD3.0和PPS快充协议，作为一款主要面向联想笔电用户设计的产品，还支持QC、PPS快充，表现还是很不错的。

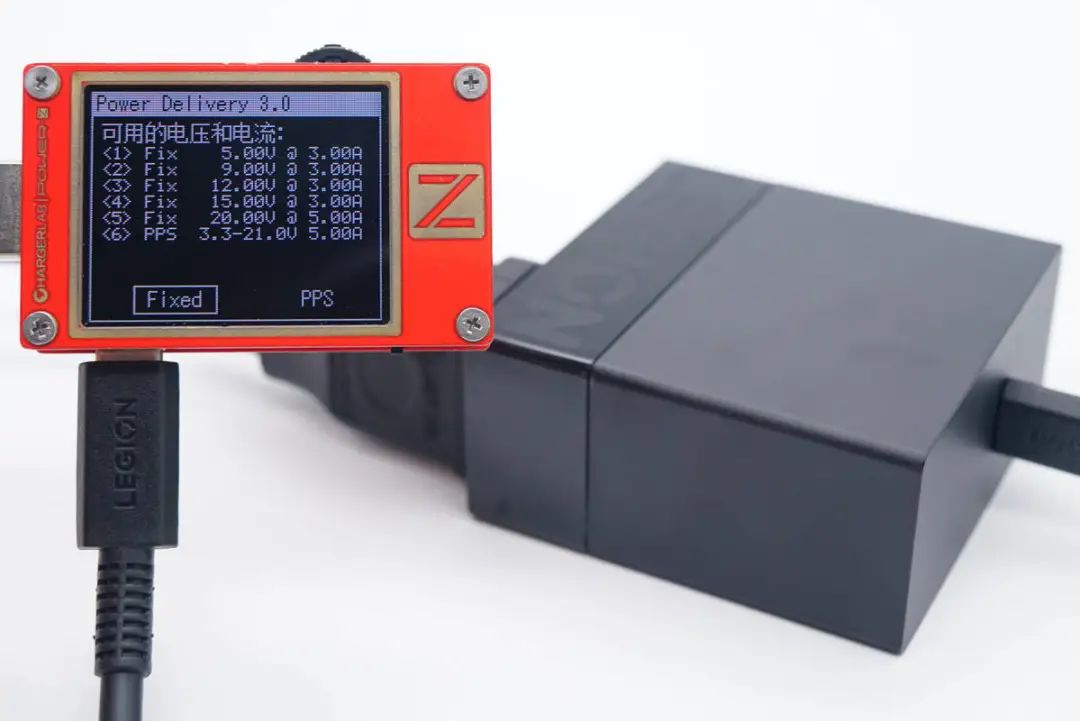

此外还具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位，以及3.3-21V5A一组PPS电压档位。充电器135W快充作为联想的私有快充，并没有测出来，需要搭配附带的方口线才能实现该快充。



联想拯救者135W氮化镓快充拆解



对拯救者这款135W氮化镓充电器的外观、大小、性能等有了基本了解后，下面继续对其进行详细拆解，看看用料做工如何。

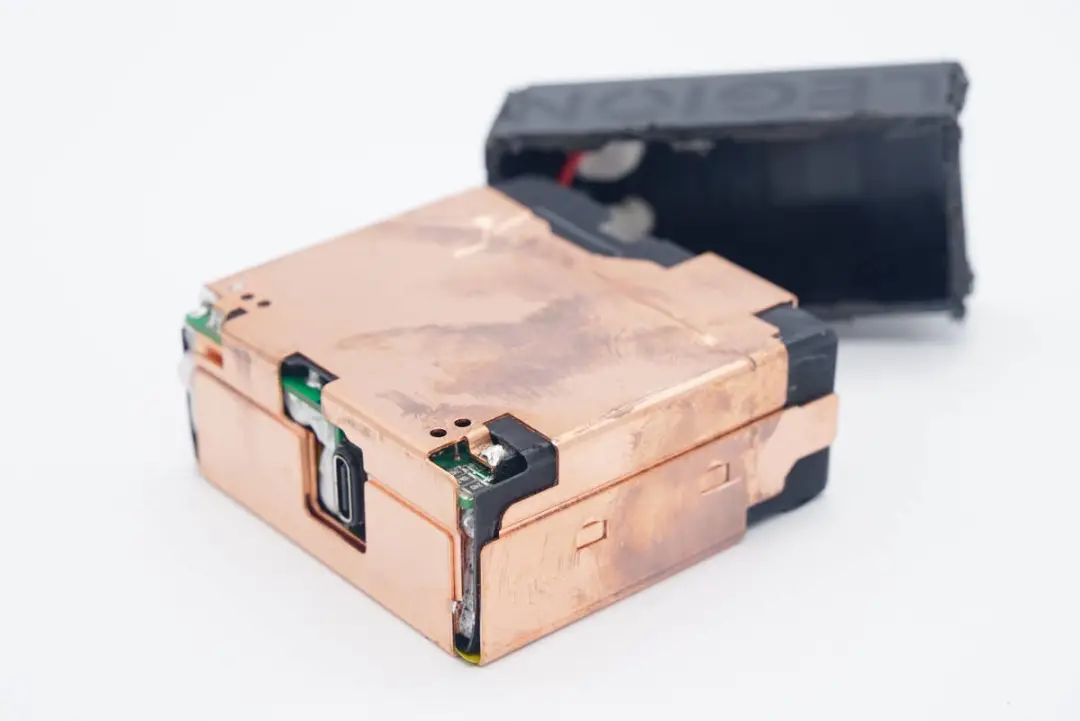

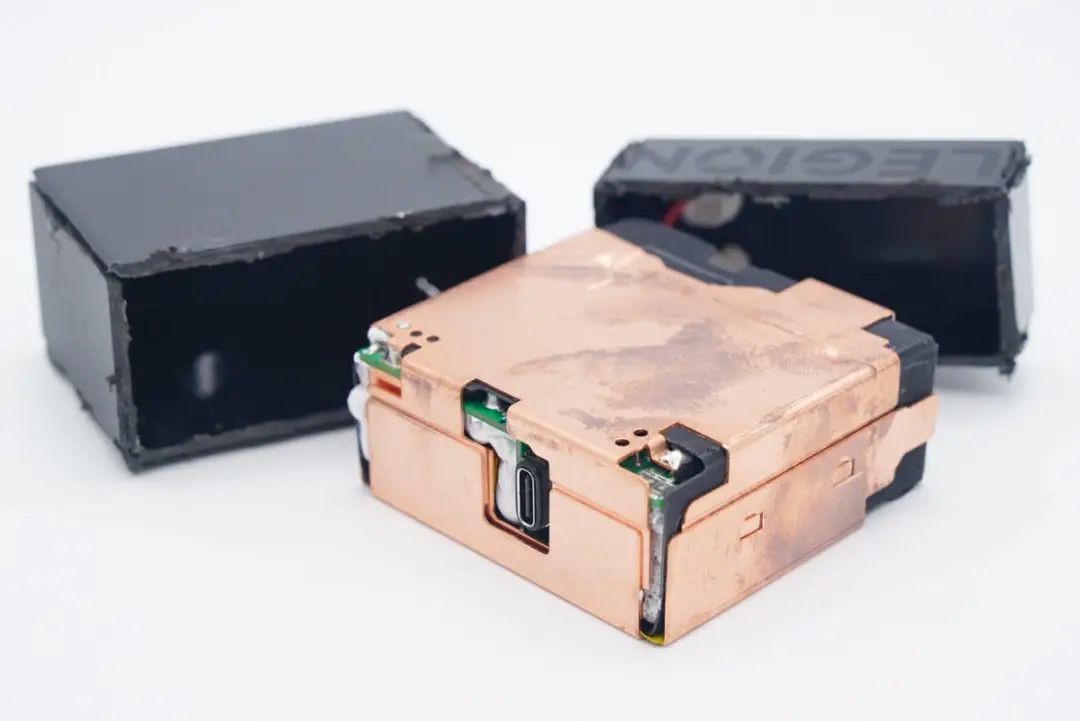

首先从充电器外壳接缝处拆开外壳，内部PCBA模块采用纯铜散热片包裹，增大散热面积，加强散热性能，为笔记本长时间高负载应用场景优化。





纯铜散热片焊接固定在PCB上，散热片之间通过卡扣固定。

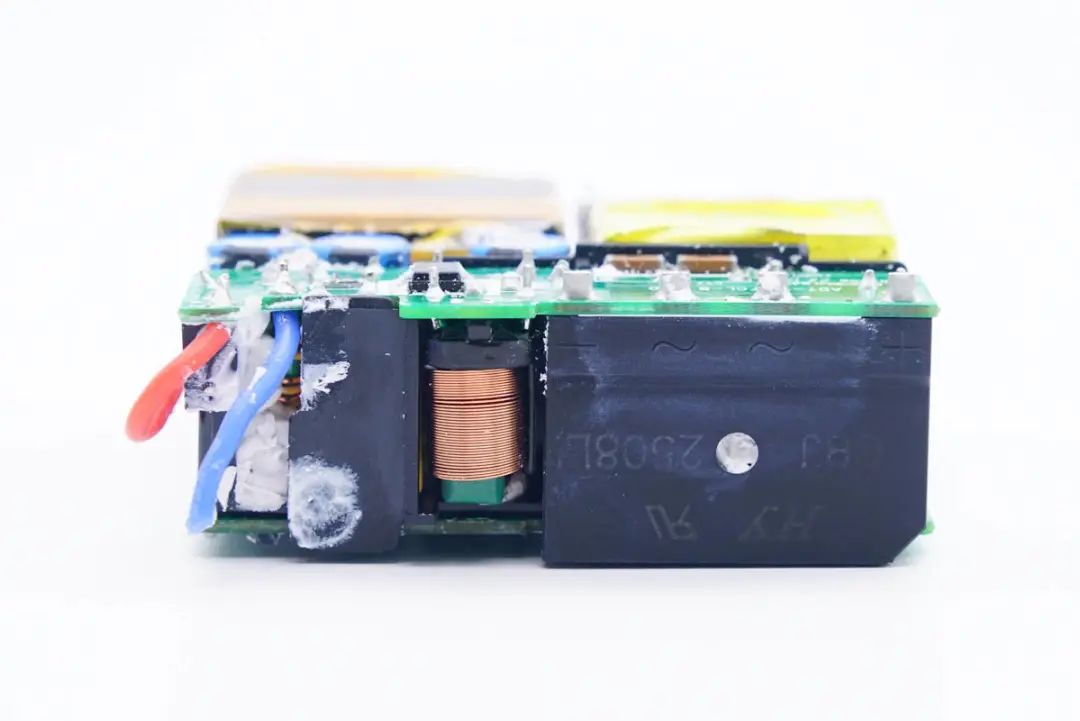

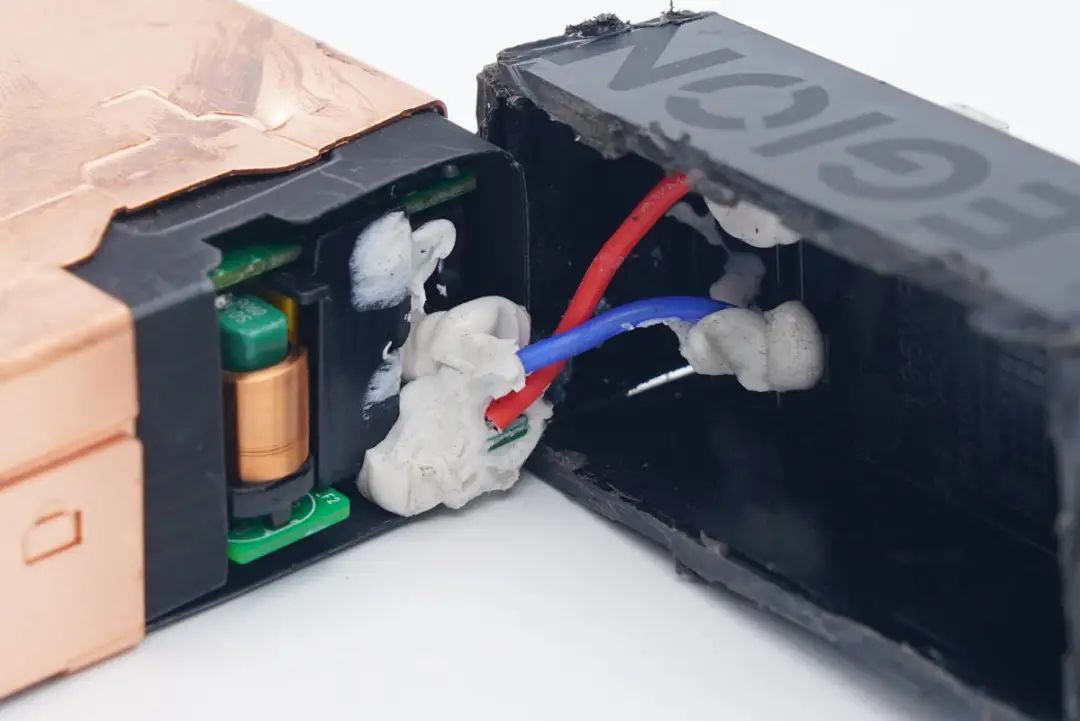

输入AC导线焊接处均打胶绝缘固定。

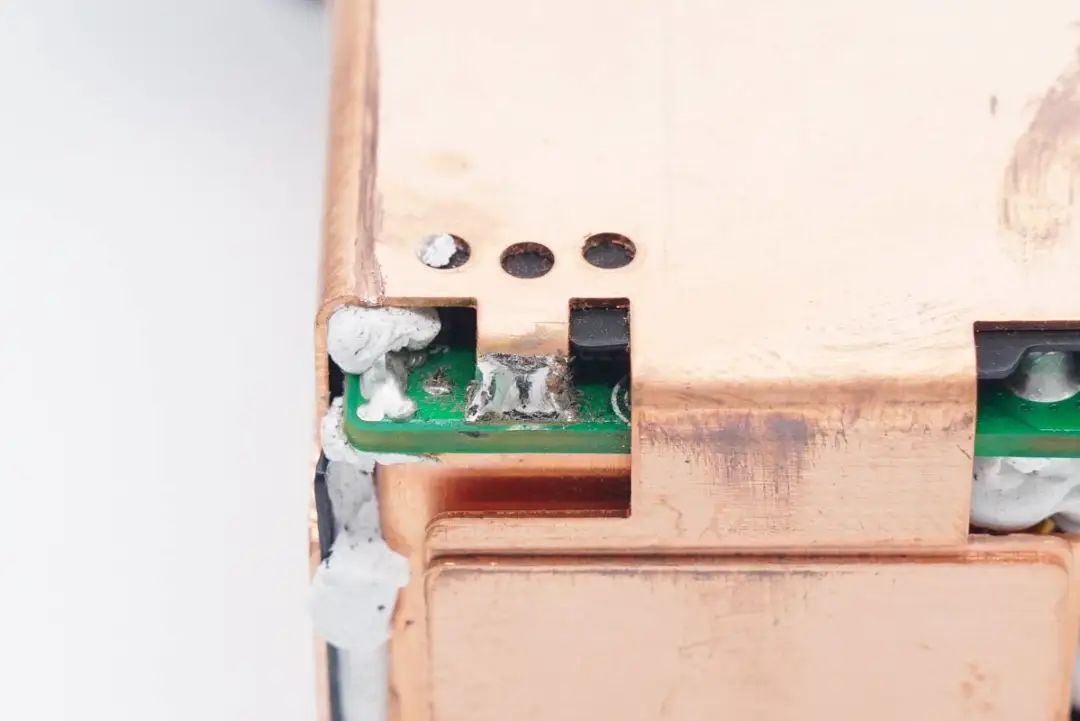

散热片焊接处特写。

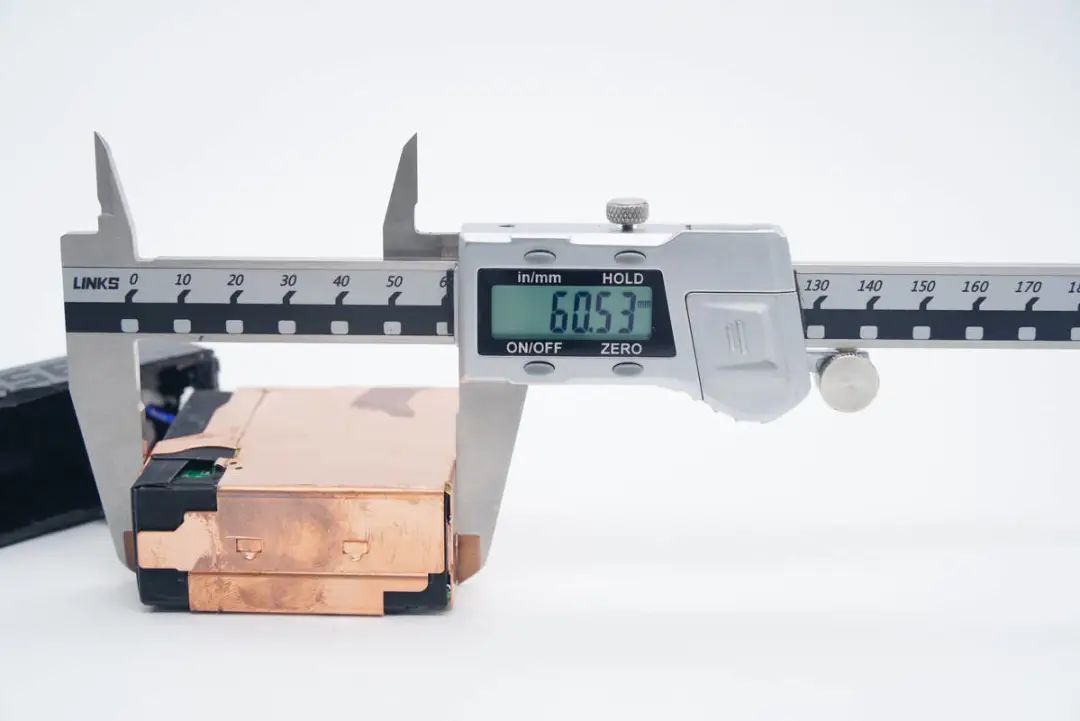

使用游标卡尺测得PCBA模块长度约为60.5mm。

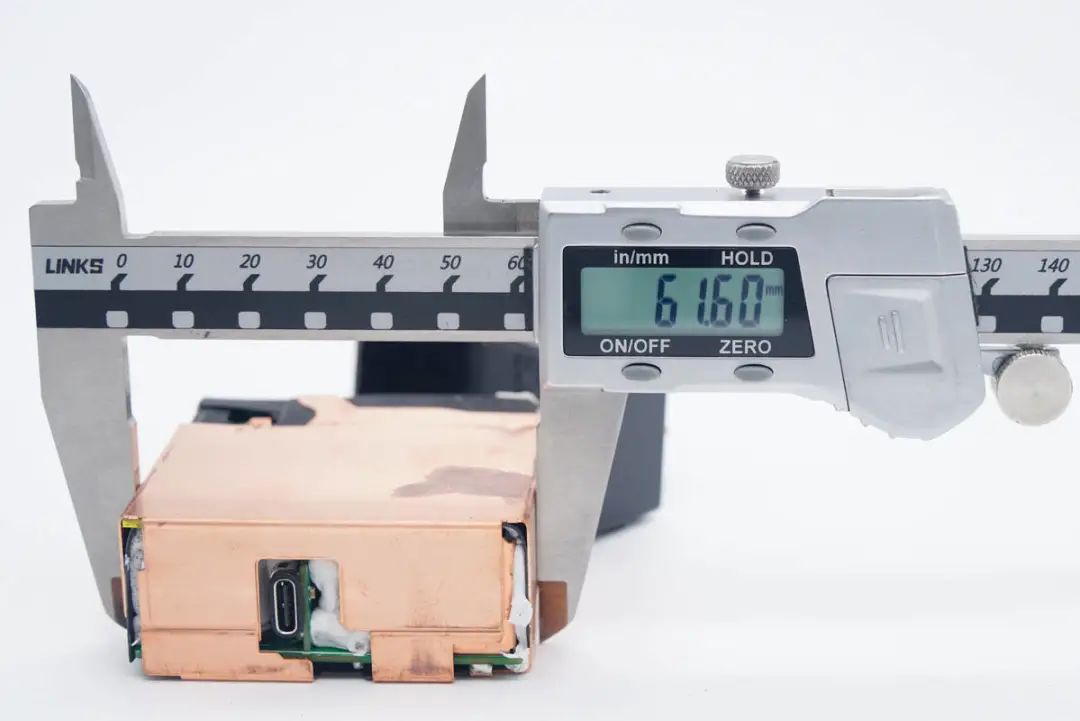

宽度约为61.6mm。

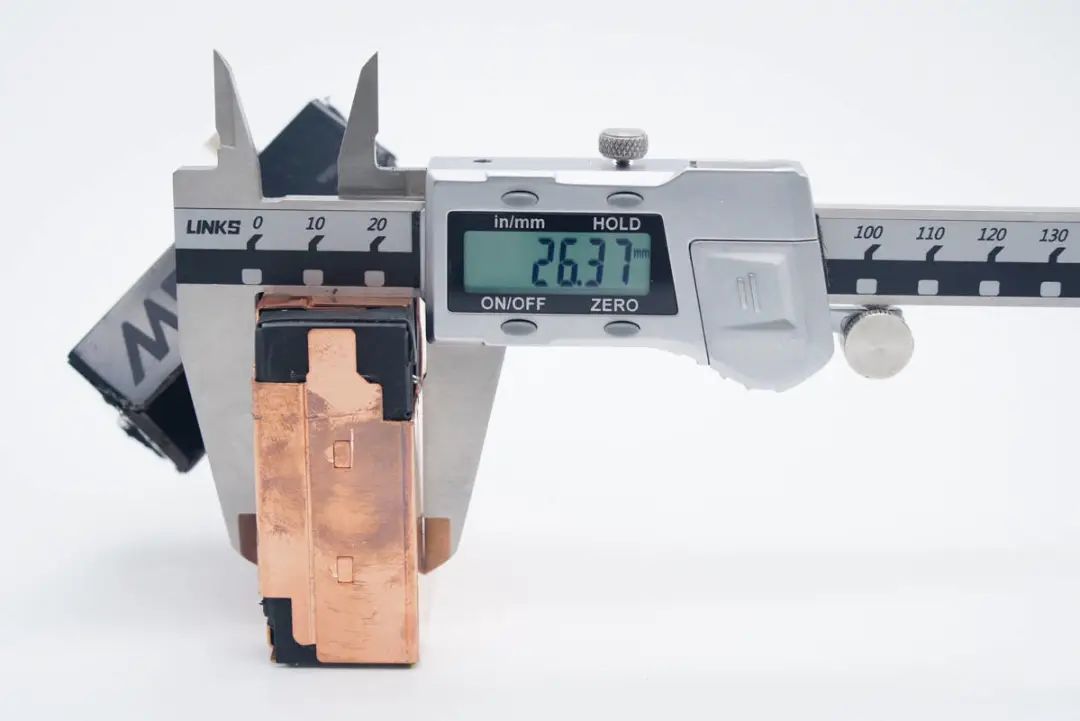

厚度约为26.4mm。

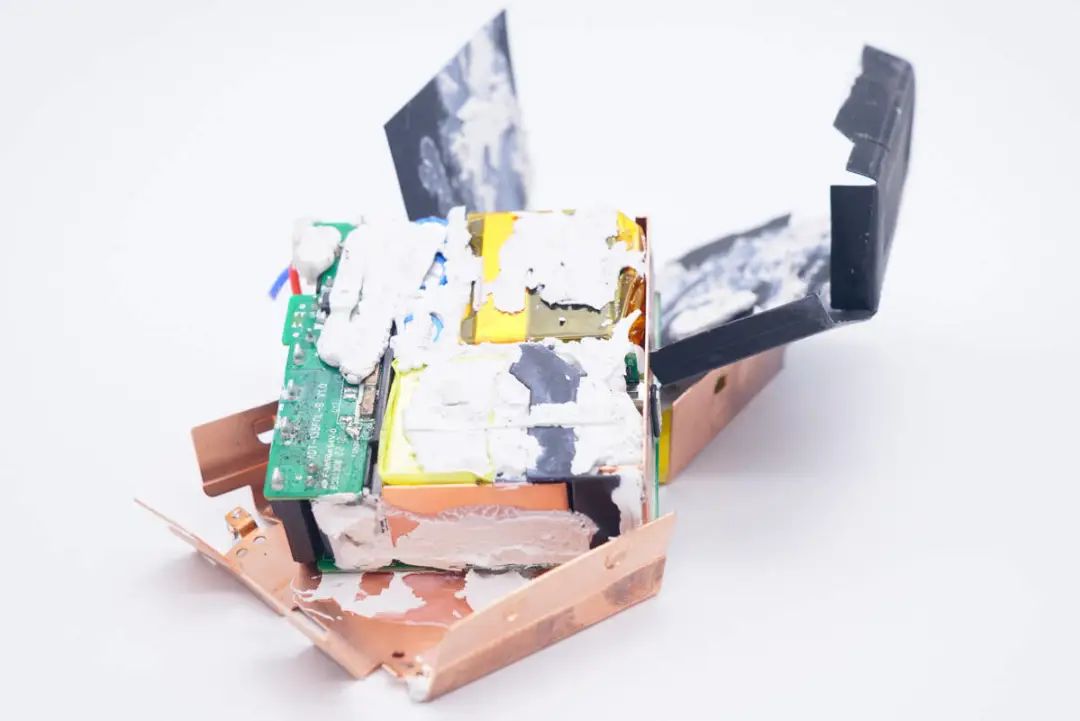

拆开散热片，内部有黑色绝缘板，绝缘板与PCBA模块内部大面积涂胶散热。

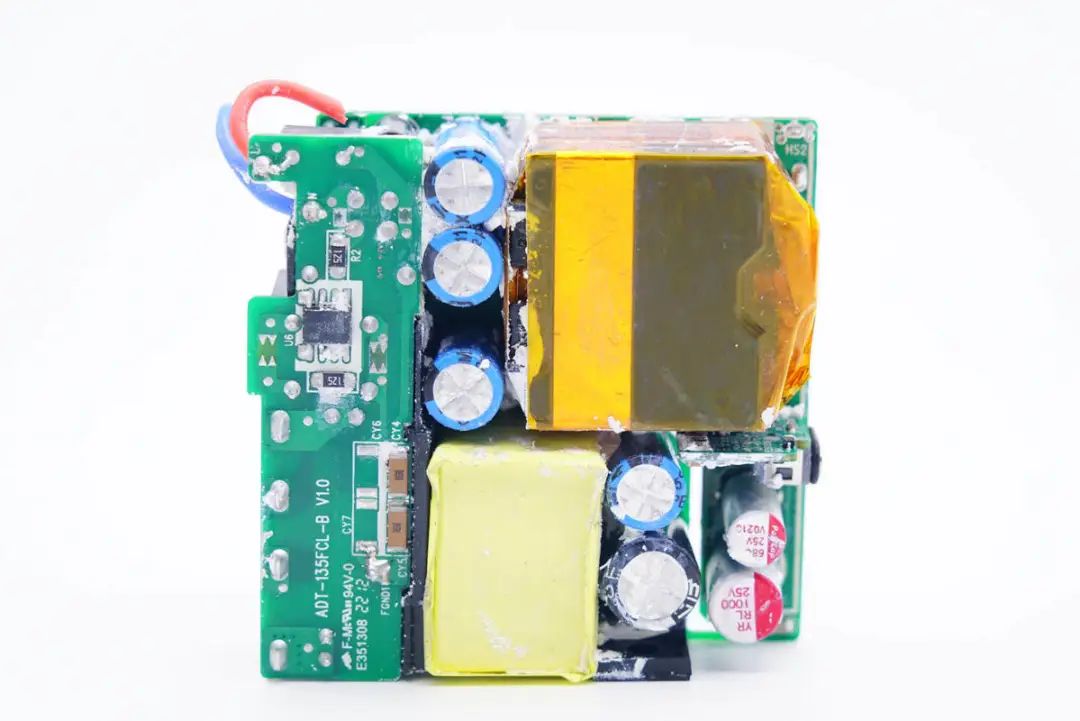

PCB正面一览，左侧垂直焊接的小板是输入的整流滤波电路，下方是PFC升压电感，右上角是开关变压器，右下角是输出滤波电容和USB-C母座。

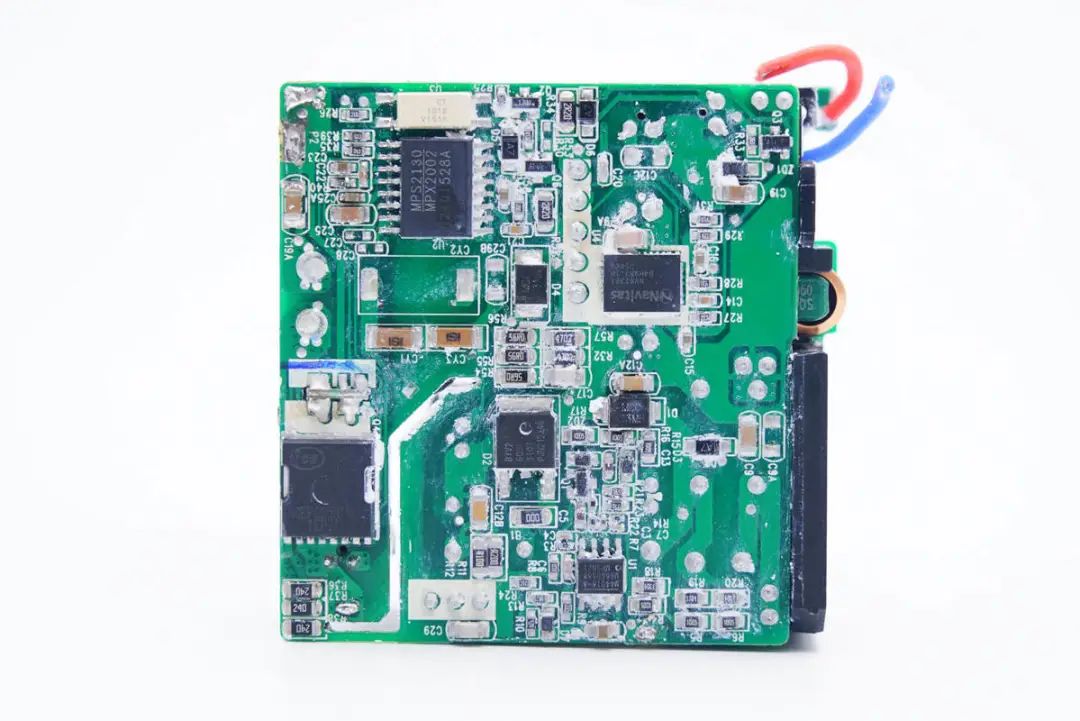

PCB背面一览，左下角是同步整流管，左上方是反馈光耦和MPS高集成主控芯片，右侧是纳微氮化镓功率芯片，右下部份为PFC升压电路。



通过观察发现，这款充电器采用PFC+QR开关电源架构设计，PFC进行功率因数校正，QR反激电源进行宽电压输出，最后由协议芯片通过MPS主控芯片控制接口输出电压。下面我们从输入端开始了解各器件。





输入端采用一块单独的小板焊接，以提高空间利用率。小板上焊接保险丝，EMI滤波电路和整流桥。小板与大板之间有塑料支架支撑并绝缘。

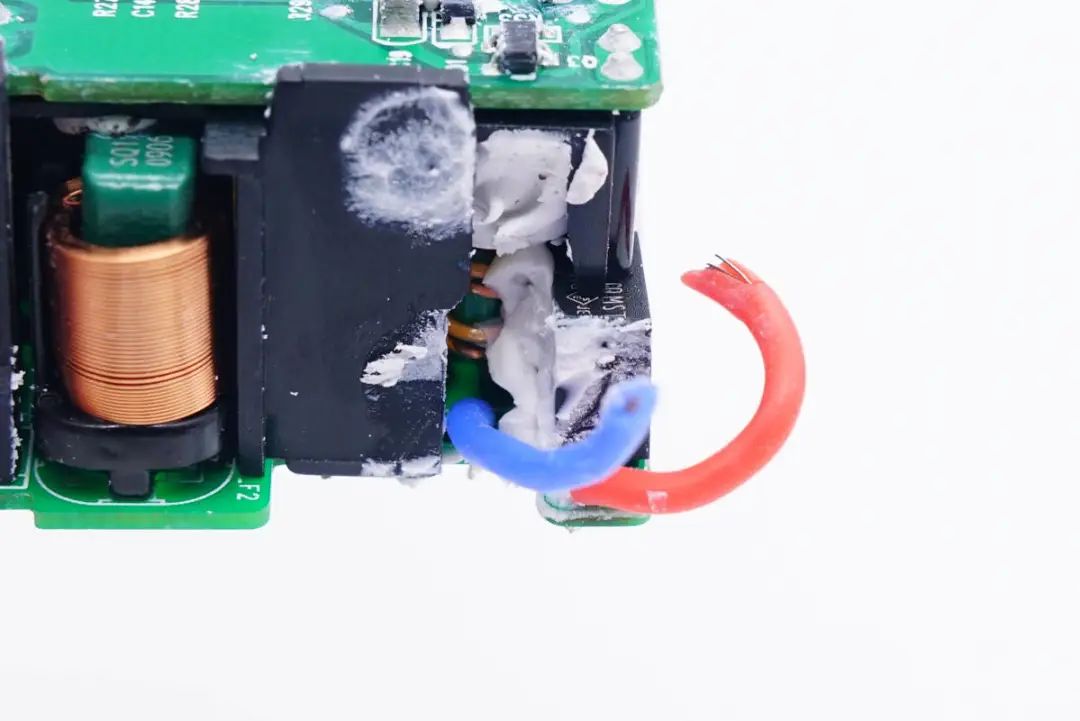

输入端导线焊接在小板上，交流输入首先连接到保险丝。

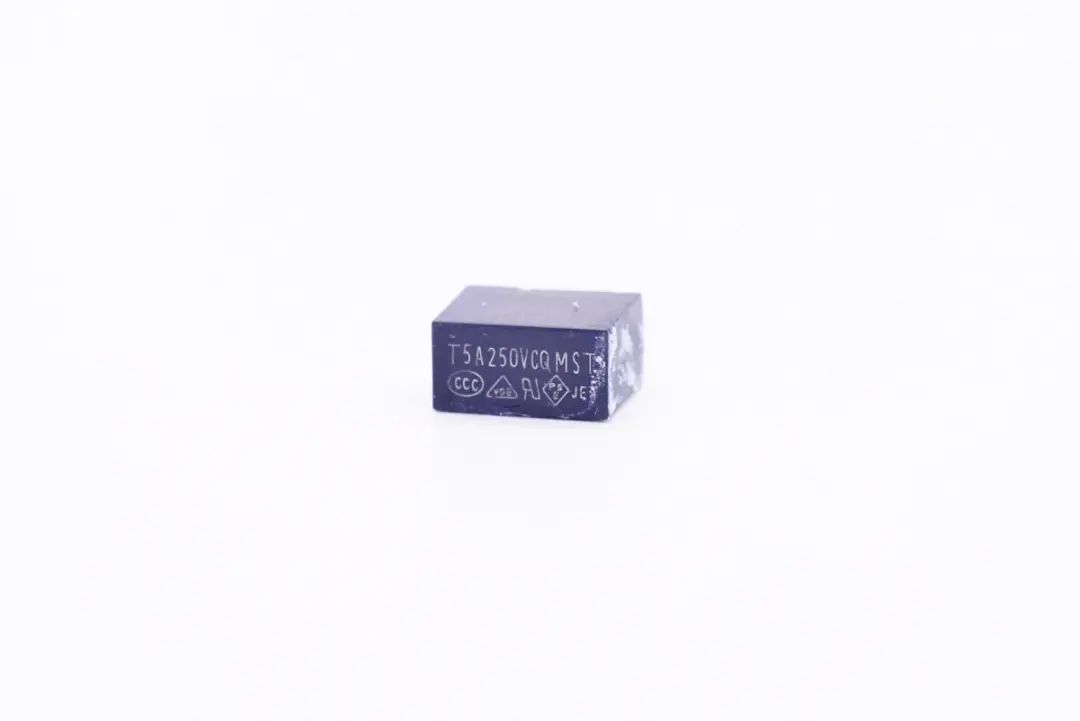

输入端慢熔保险丝，规格为5A 250V，来自CONQUER功德，MST系列超小型延时保险丝。

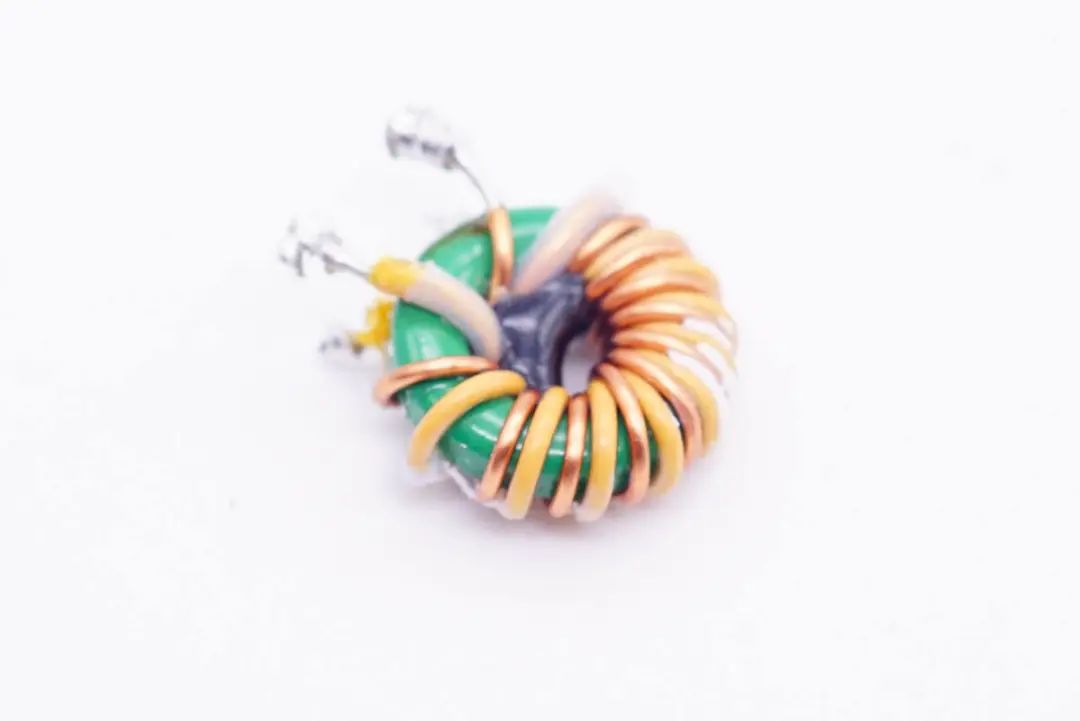

保险丝后面是第一级共模电感，采用漆包线和绝缘线双线并绕在绿色磁环上。

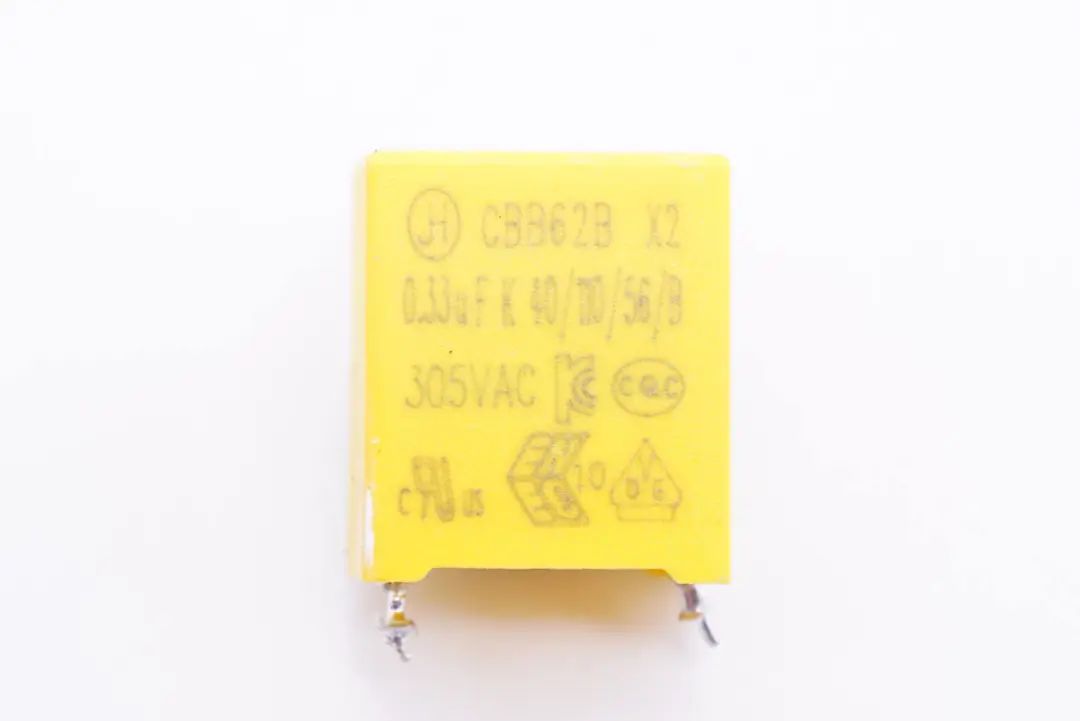

安规X2电容特写，容量为0.33μF，来自深圳京昊。

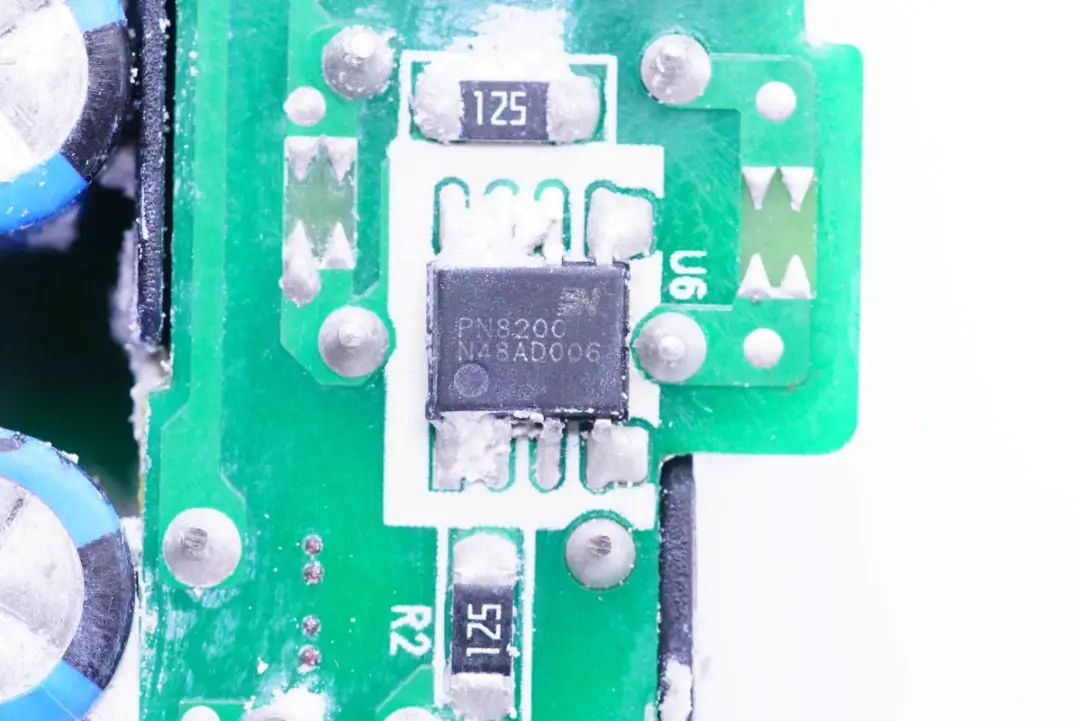

X电容放电芯片采用芯朋微PN8200，用于在交流输入断开后快速为X电容放电，无需X电容放电电阻，可降低电源的待机功耗。

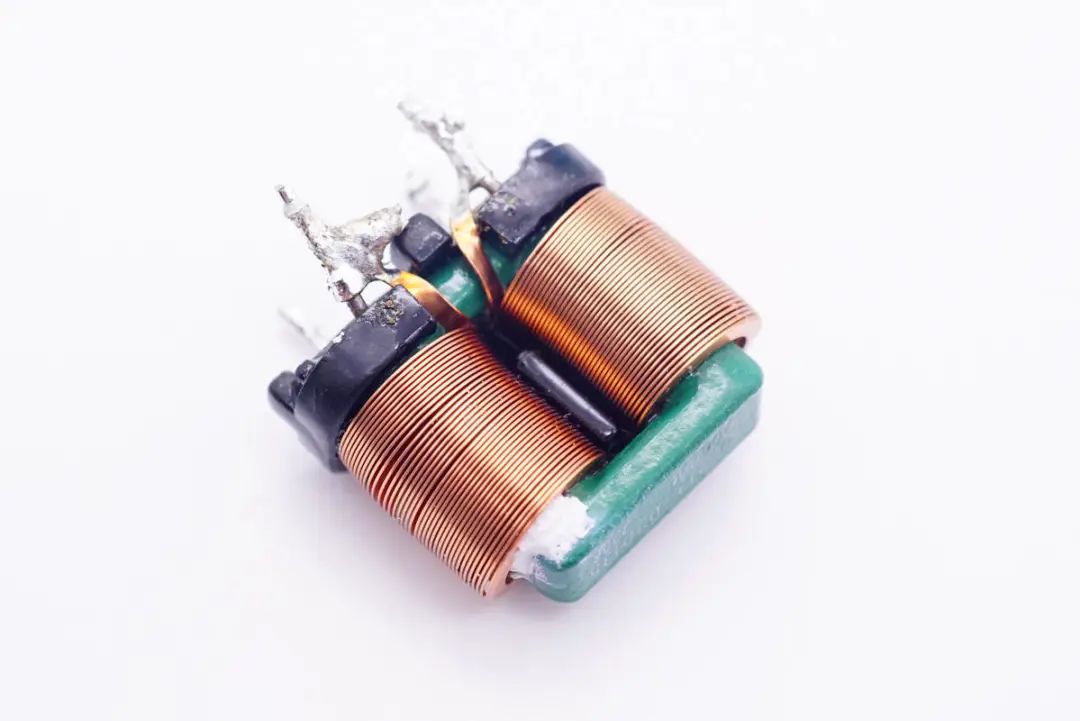

第二级共模电感，使用扁铜线绕制，两级共模电感和X电容组成EMI滤波器。

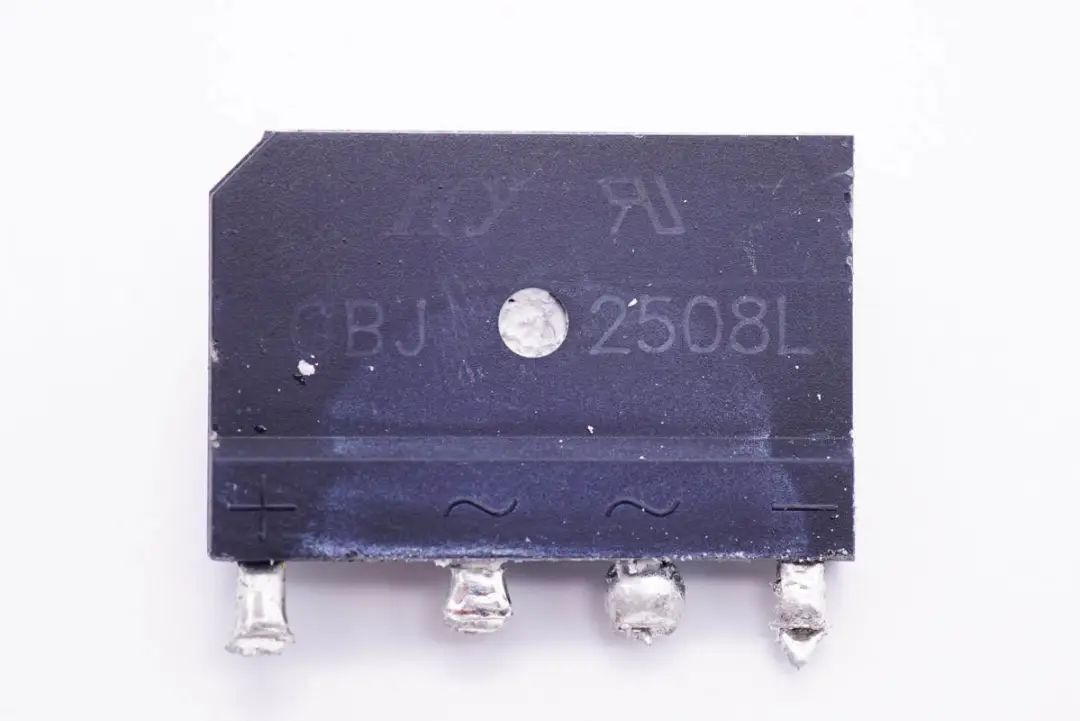

交流输入经过EMI滤波电路后送至整流桥，用于将交流电整流成脉动直流电。整流桥来自HY虹扬，型号GBJ2508，25A 800V。

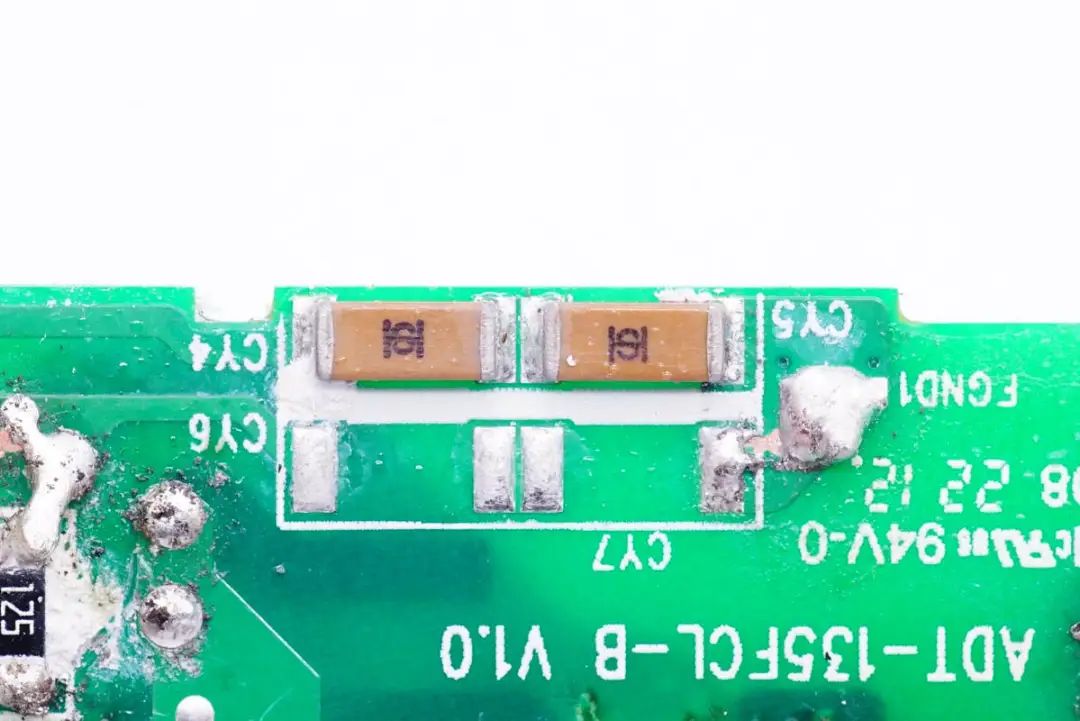

小板背面焊接两颗贴片Y电容，来自禾伸堂。





整流桥输出的脉动直流电通过薄膜电容和磁环电感滤波后进入PFC电路，进行功率因数校正。

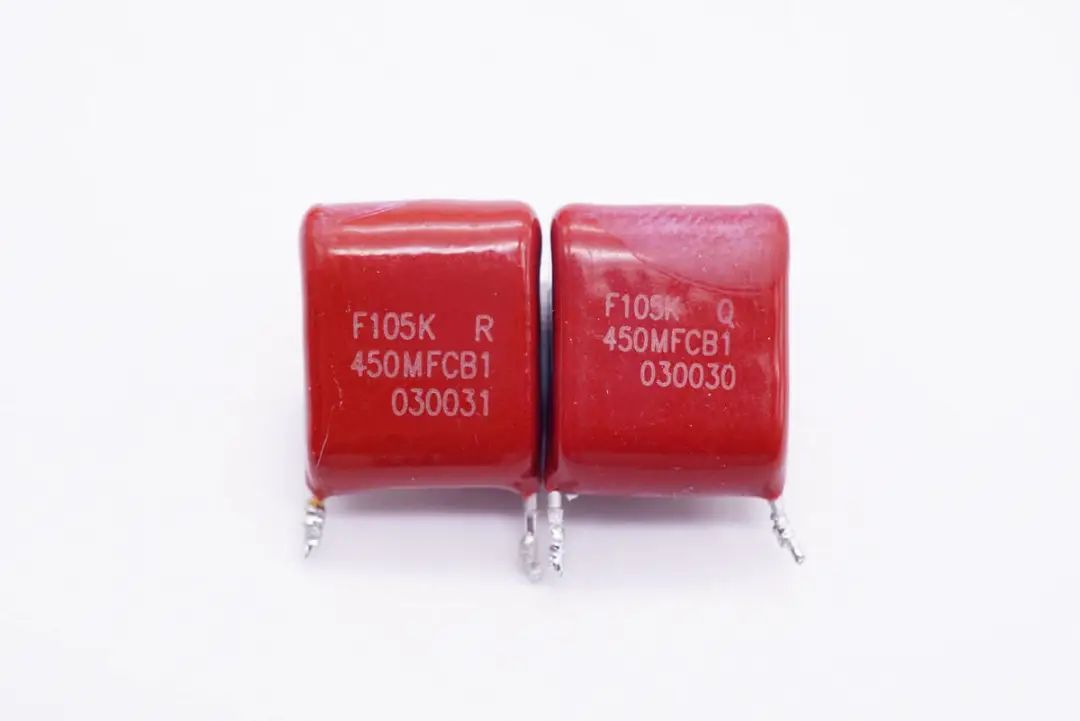

两颗薄膜电容规格均为1μF 450V。

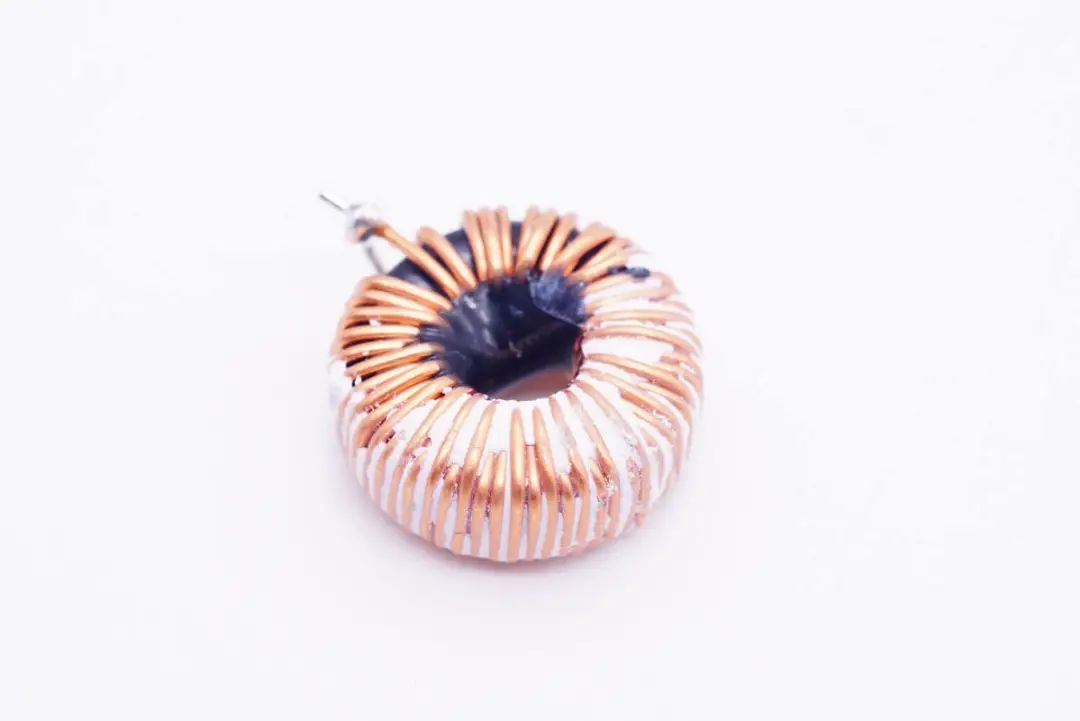

磁环滤波电感特写，黑色磁环绕制，漆包线采用黑色胶水固定。



PFC功率因数校正电路通过升压的方式，来补偿输入电流与电压之间的相位差，减小大功率充电器中大容量电解电容充电时的冲击电流，避免冲击电流对电网波形的影响。同时PFC通过升压还可以减小初级电解电容的容量，减小充电器的体积。

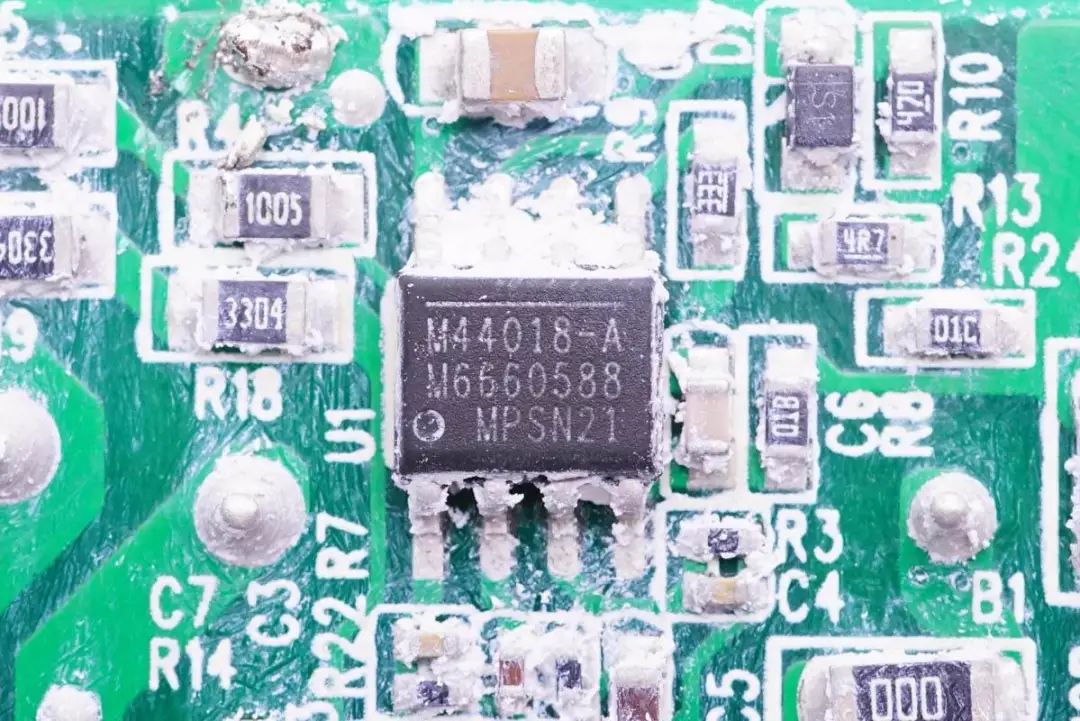

PFC控制器来自MPS芯源半导体，型号为MP44018A，是一颗多模式PFC控制器，具备增强的轻载效率。提供高性能的主动功率因数校正，具有精简的外部元件。MP44018A采用谷底开通以降低开关损耗，内置完善的保护功能，具有增强的动态响应。

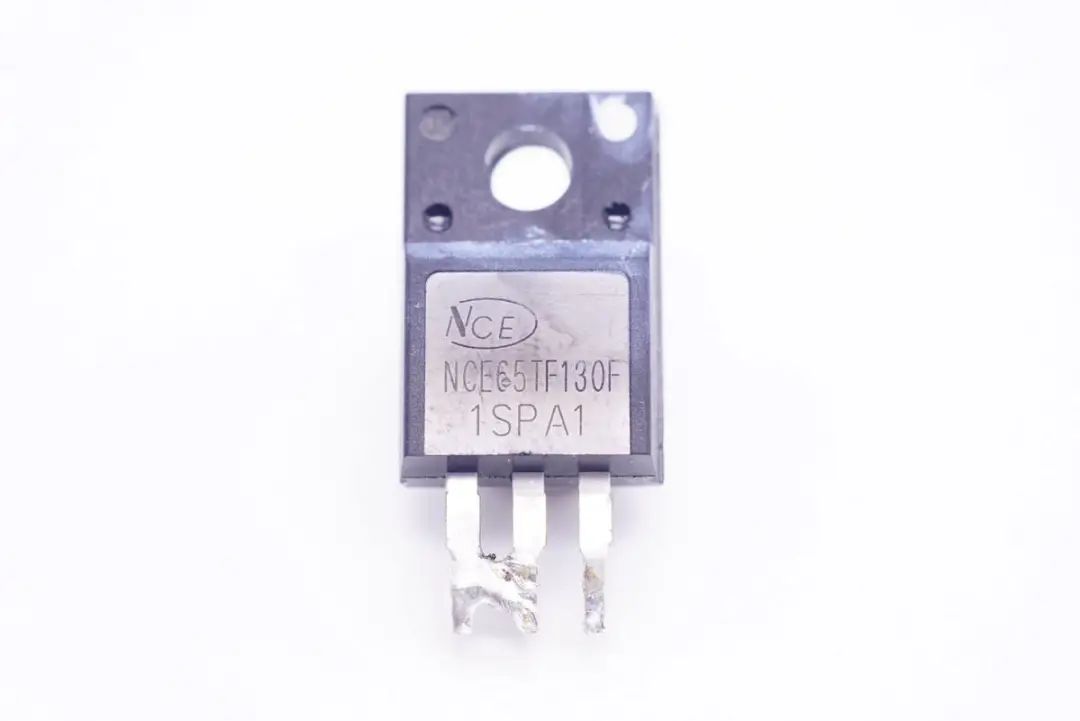

PFC开关管来自无锡新洁能，型号为NCE65TF130F，NMOS，耐压650V，导阻110mΩ，采用TO220F绝缘封装。

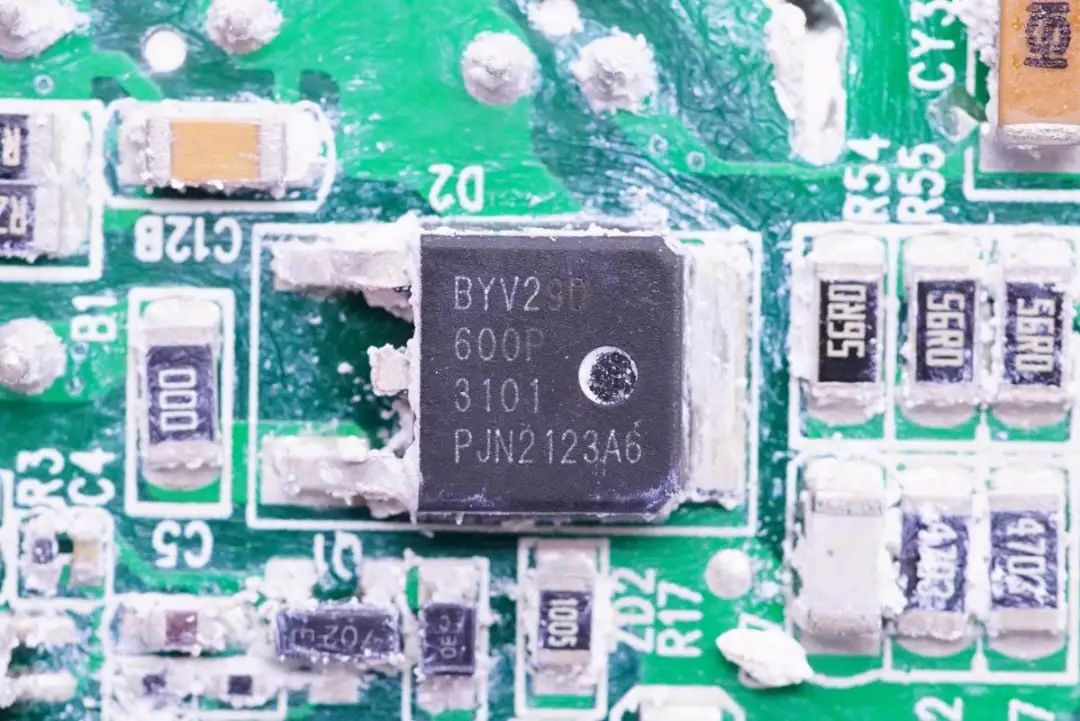

PFC升压整流管来自WeEn瑞能，型号BYV29D-600P，是一颗超快恢复二极管，600V 9A，采用TO252封装。

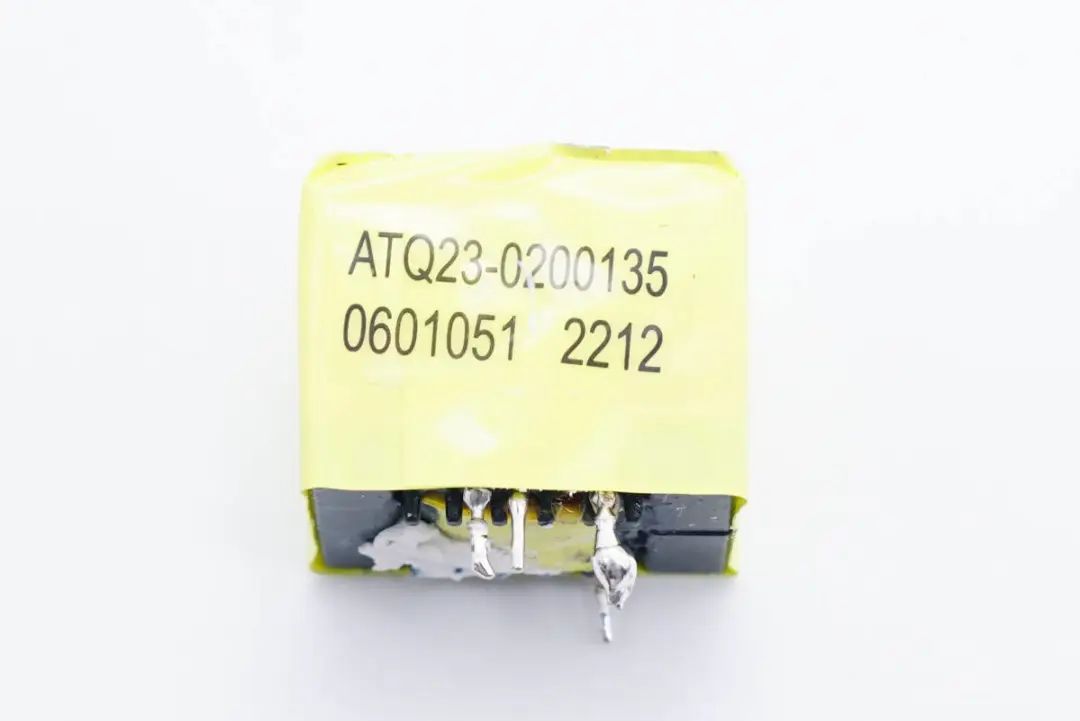

PFC升压电感采用ATQ23磁芯。

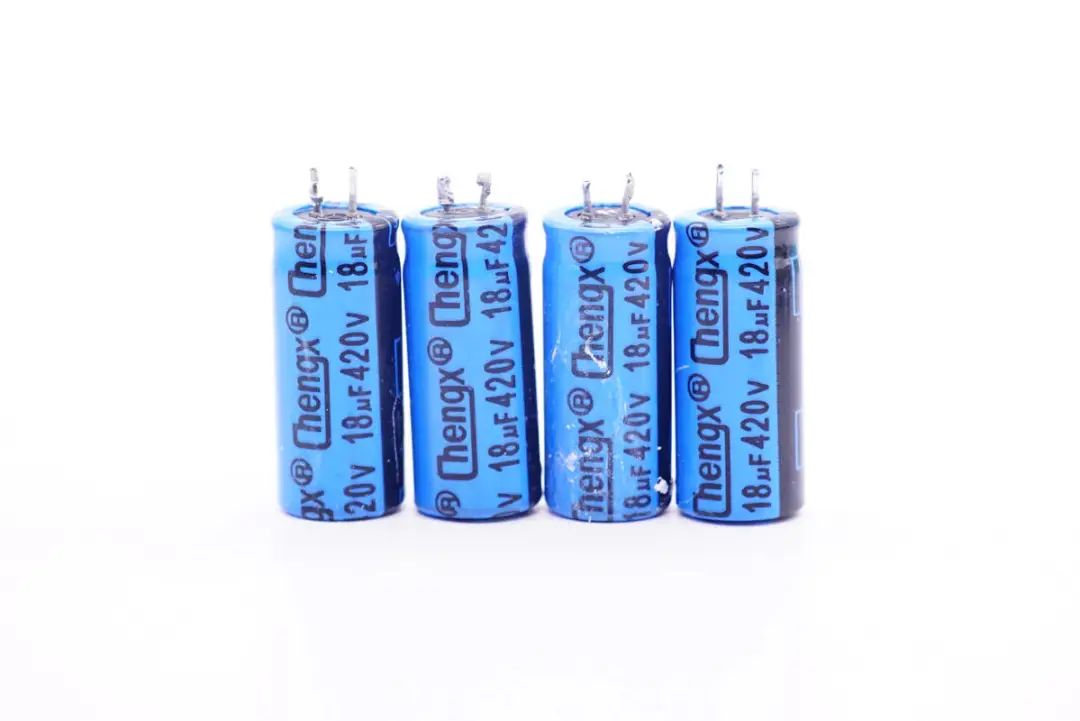

高压滤波电解电容来自承兴，其中四颗规格为18μF 420V。

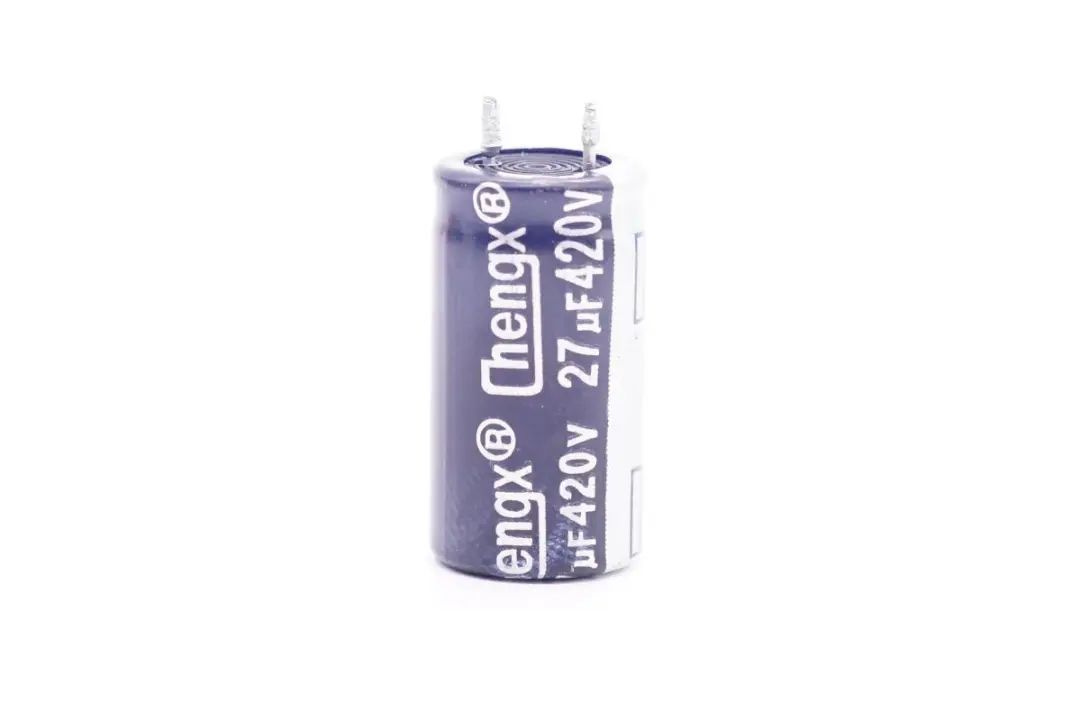

另外一颗规格为27μF 420V，总容量合计99μF。

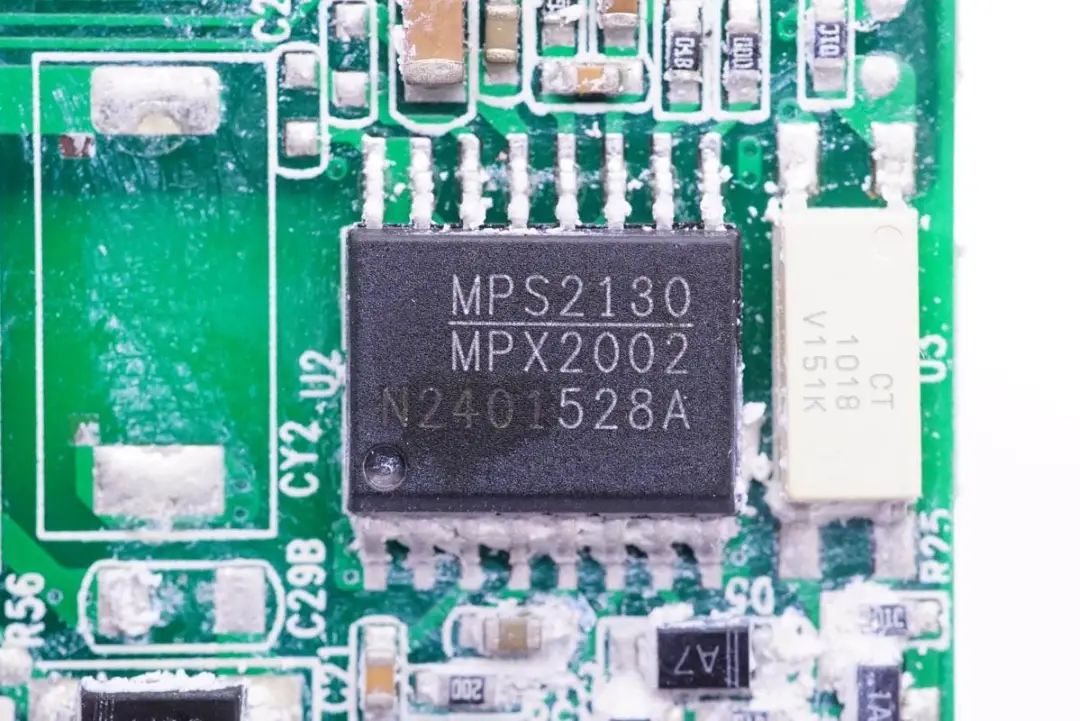

开关电源主控芯片采用MPS MPX2002，这颗芯片内部集成初级反激控制器，次级整流控制器以及隔离通讯，支持CCM和QR工作模式，空载功耗低于30mW，无音频噪音。

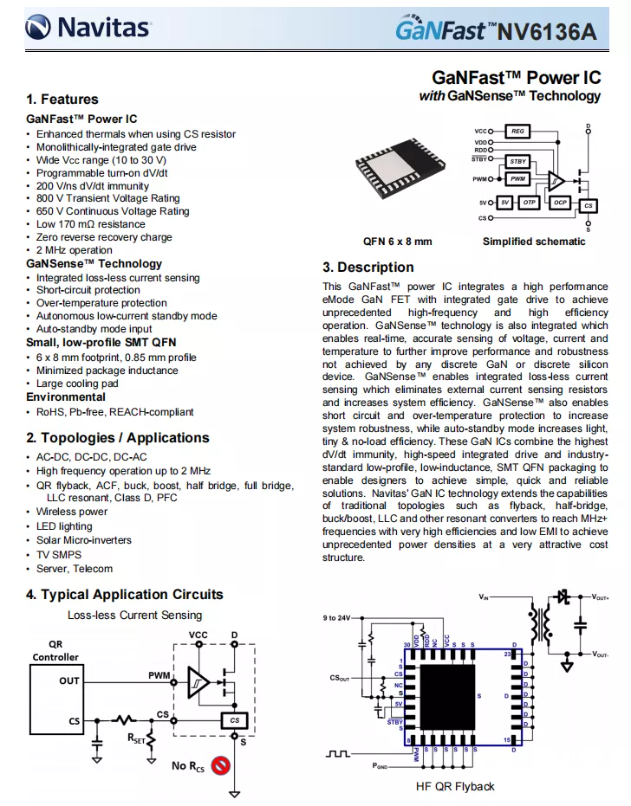

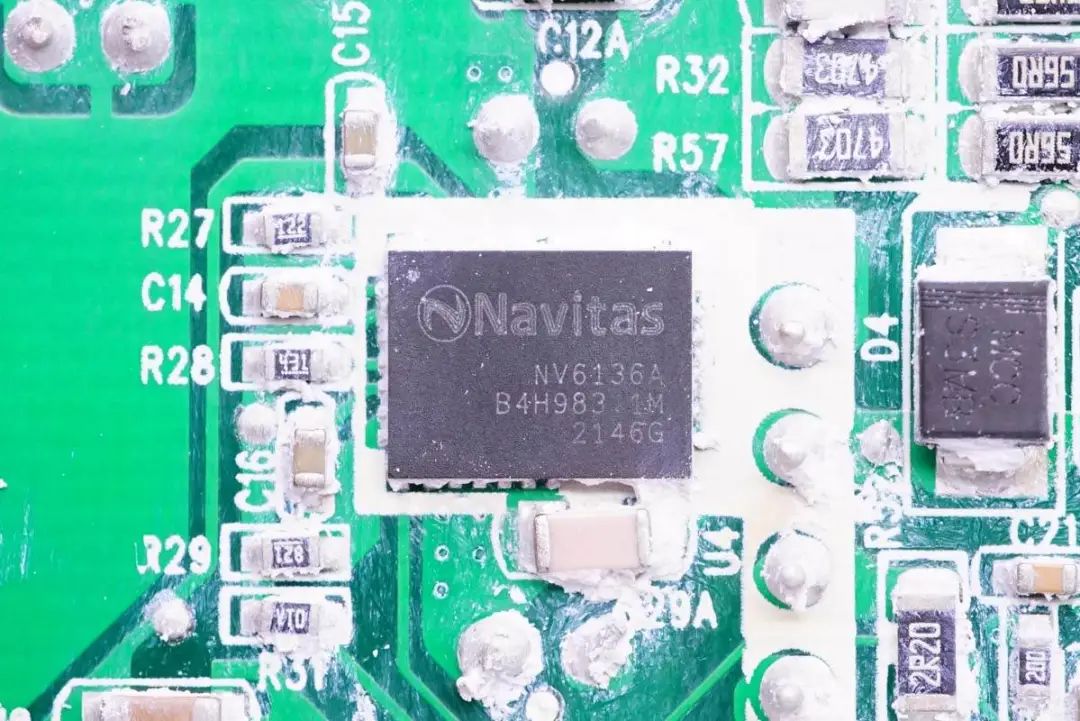

初级开关管采用纳微NV6136A，这是纳微最新推出的GaNFast系列氮化镓功率芯片，内置GaNSense无损电流采样技术，支持无损电流检测输出，无需外置取样电阻，节省面积的同时还能提升转换效率。



纳微NV6136A内置170mΩ氮化镓开关管，采用QFN6*8封装，内置的驱动器支持10-30V供电，支持2MHz开关频率。同时芯片内部还集成了更高效的保护与驱动电路，具备全面的保护功能。





充电头网通过拆解了解到，纳微GaNFast功率芯片此前已被摩托罗拉68W氮化镓充电器、戴尔60W氮化镓快充、OPPO 50Ｗ饼干氮化镓快充、小米65W 1A1C氮化镓快充充电器、努比亚65W氘锋三口氮化镓快充、联想YOGA 130W双USB-C口快充、安克65W氮化镓充电器（英雄联盟版）等知名品牌的数十款产品采用。

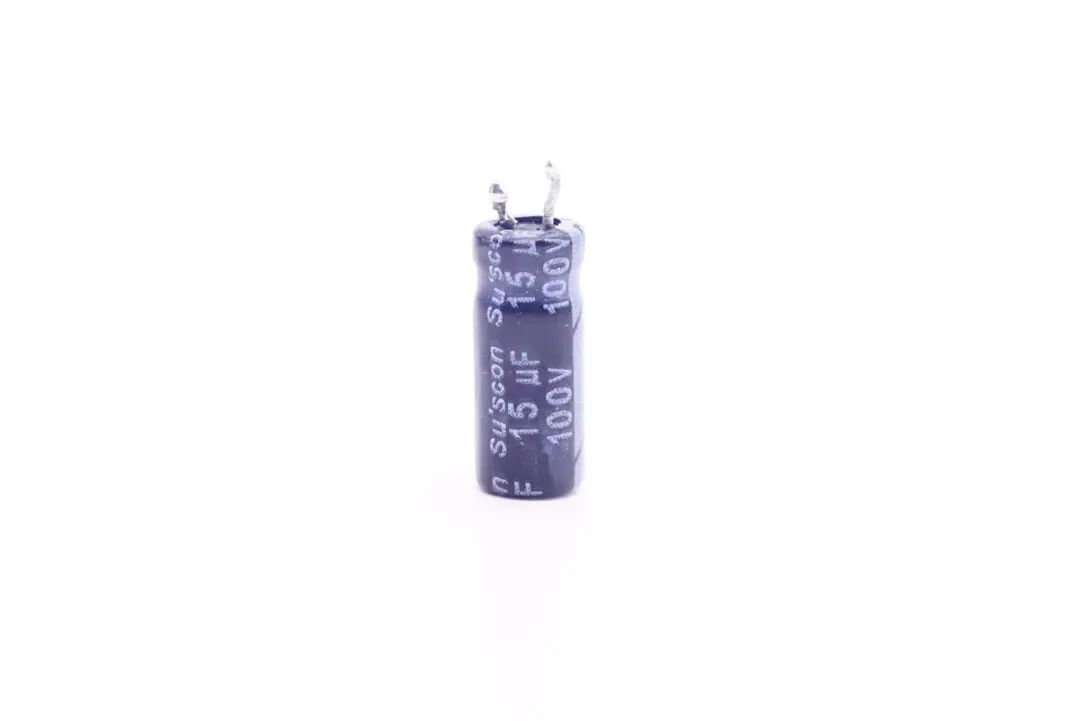

为PFC控制器和初级主控芯片供电的滤波电容，来自冠坤，规格为15μF 100V。

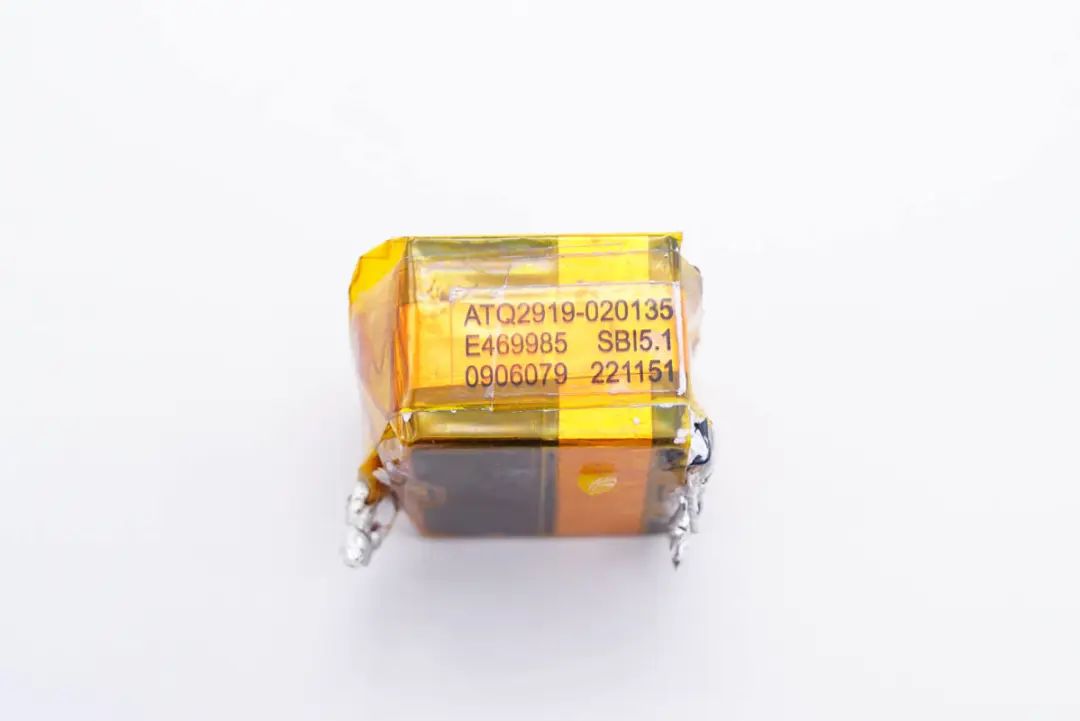

开关变压器特写，磁芯缠绕铜箔屏蔽，并缠绕高温胶带绝缘。

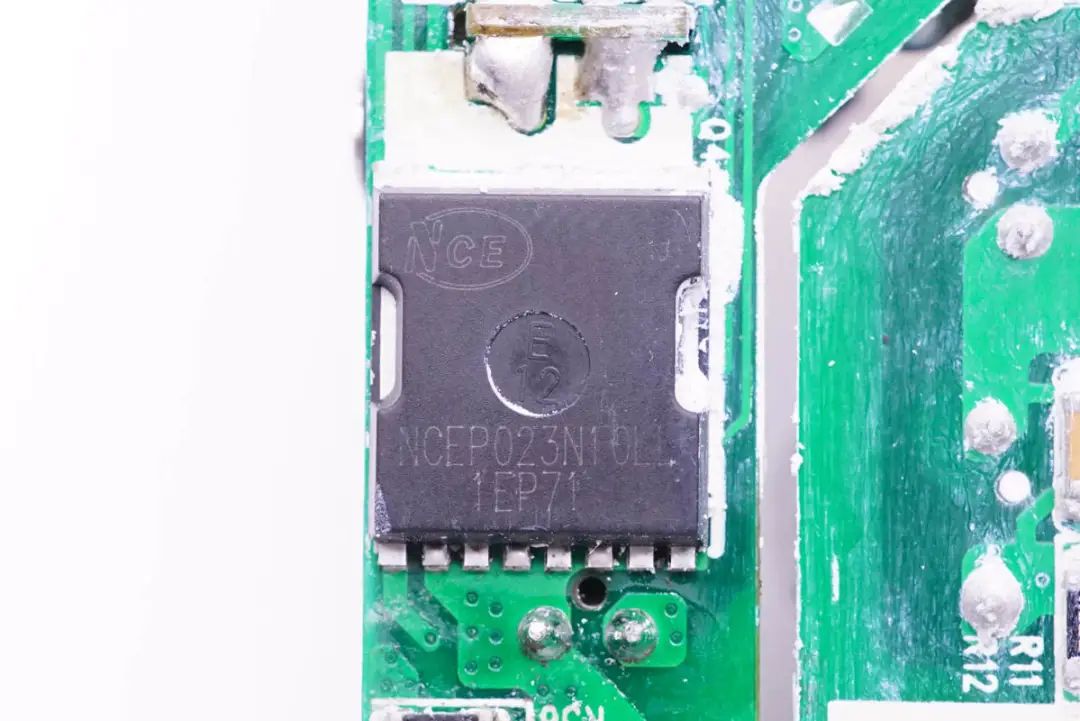

同步整流管来自新洁能，型号NCEP023N10LL，NMOS，耐压100V，导阻1.7mΩ，采用TOLL贴片封装。MPX2002主控芯片自带同步整流驱动信号输出，次级同步整流无需外置同步整流控制器。

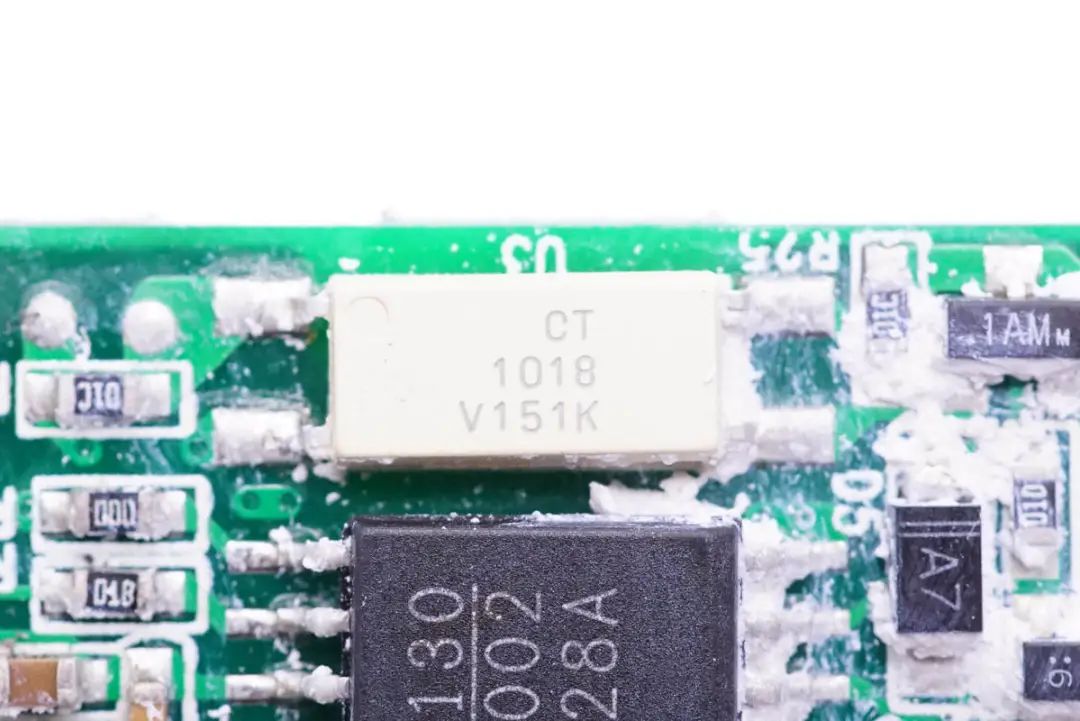

CT1018光耦，由协议芯片检测输出功率，根据输出功率，进行PFC级开关控制。

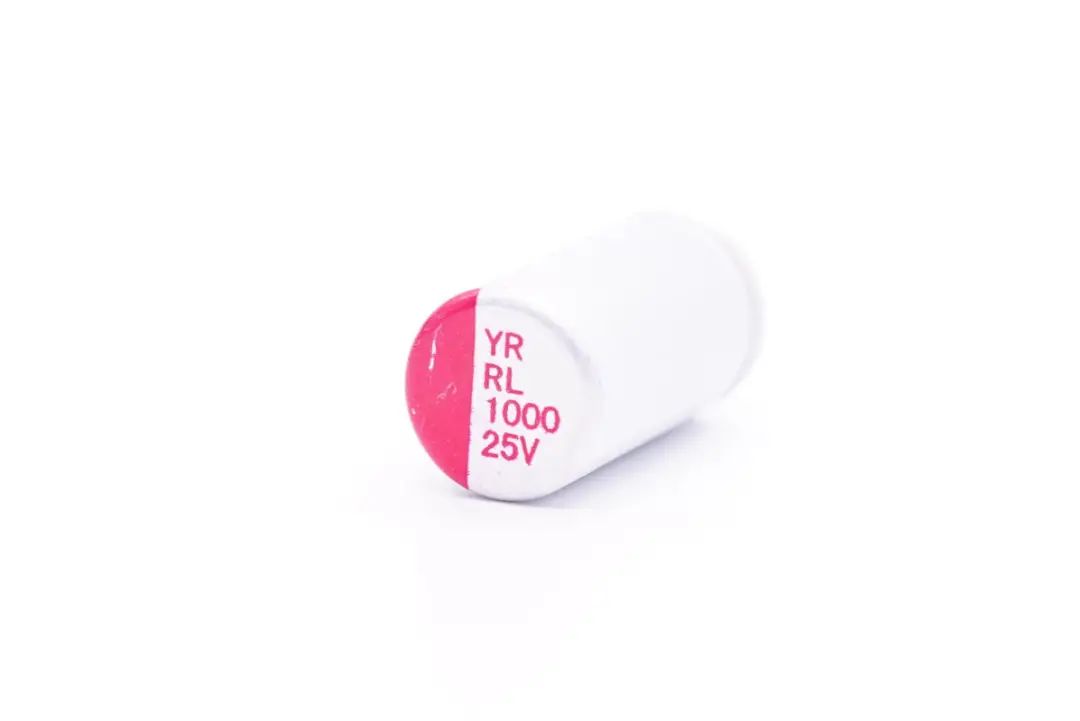

输出使用两颗固态电容滤波，一颗规格为1000μF 25V。

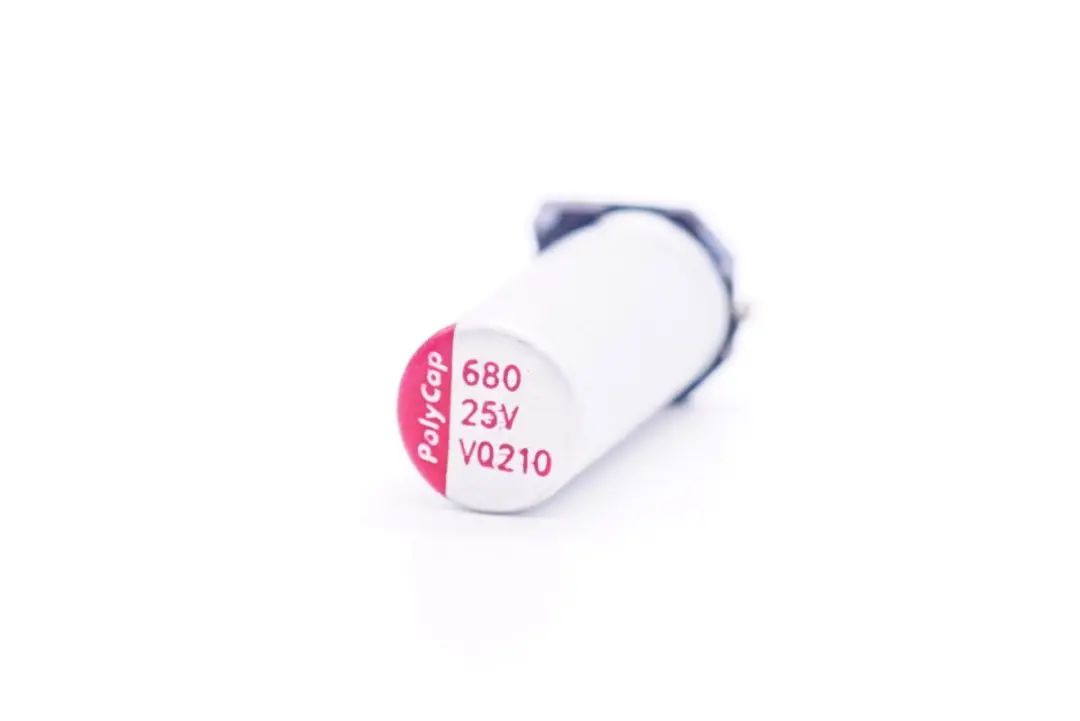

另一颗来自Polycap柏瑞凯，规格为680μF 25V，VQ系列耐高温125℃。

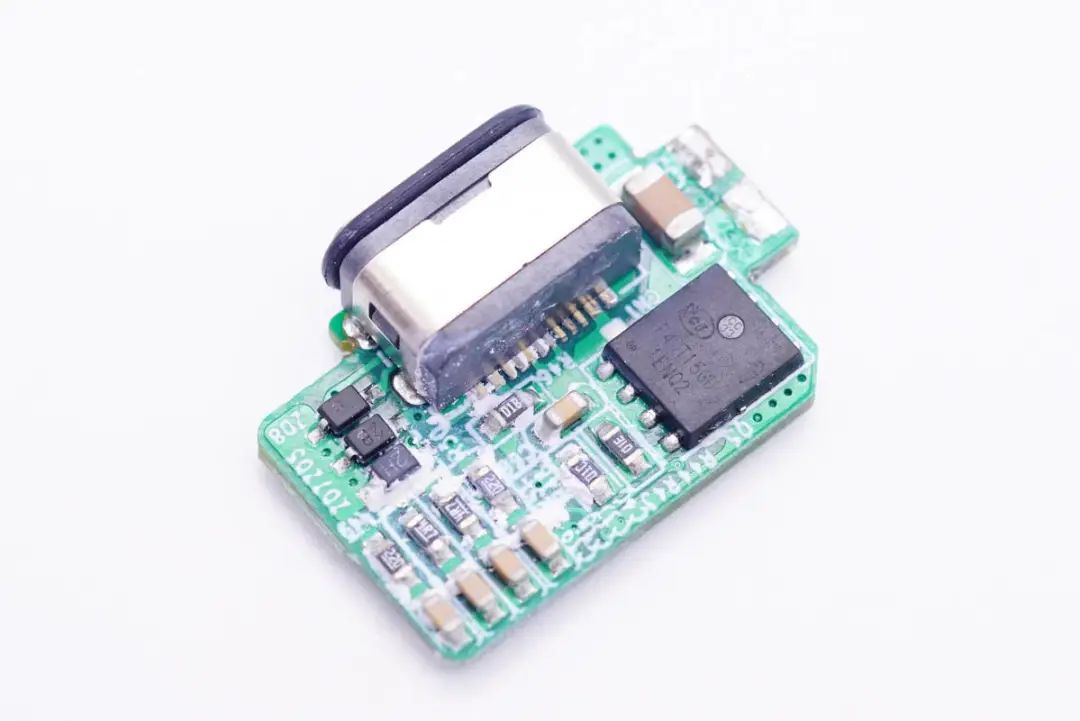

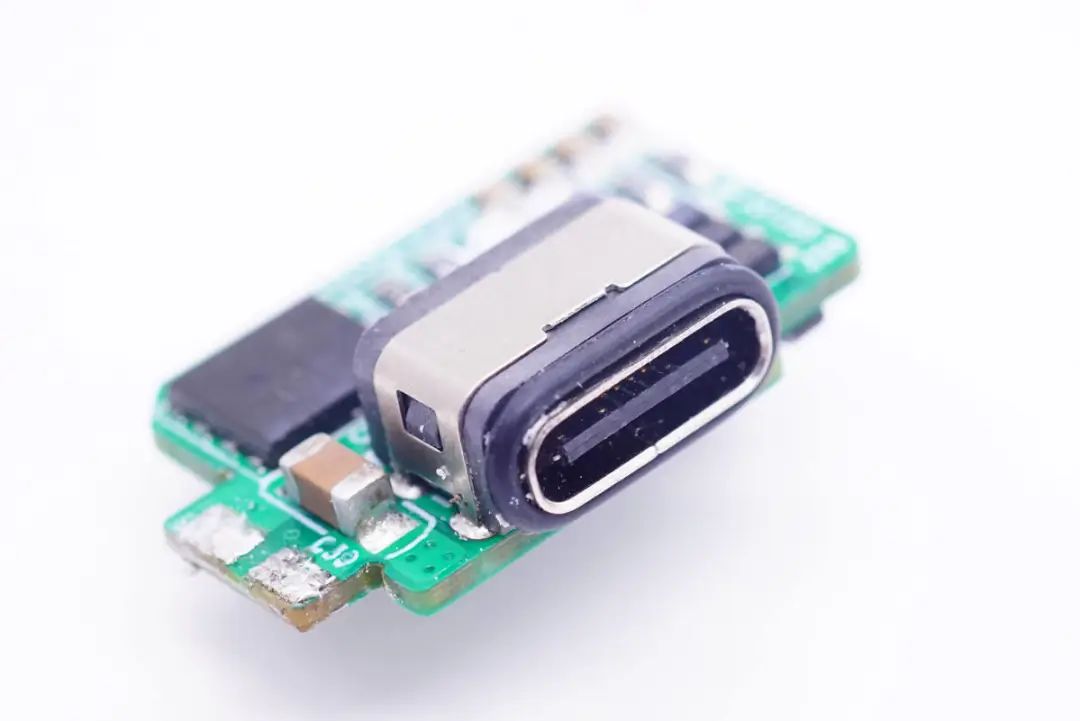

USB-C母座垂直焊接在协议小板上，小板一面焊接VBUS开关管、TVS保护管和输出母座。





另一面焊接协议芯片和电流取样电阻。





USB-C母座特写，钢套过孔焊接固定，前端与外壳之间有胶圈密封。

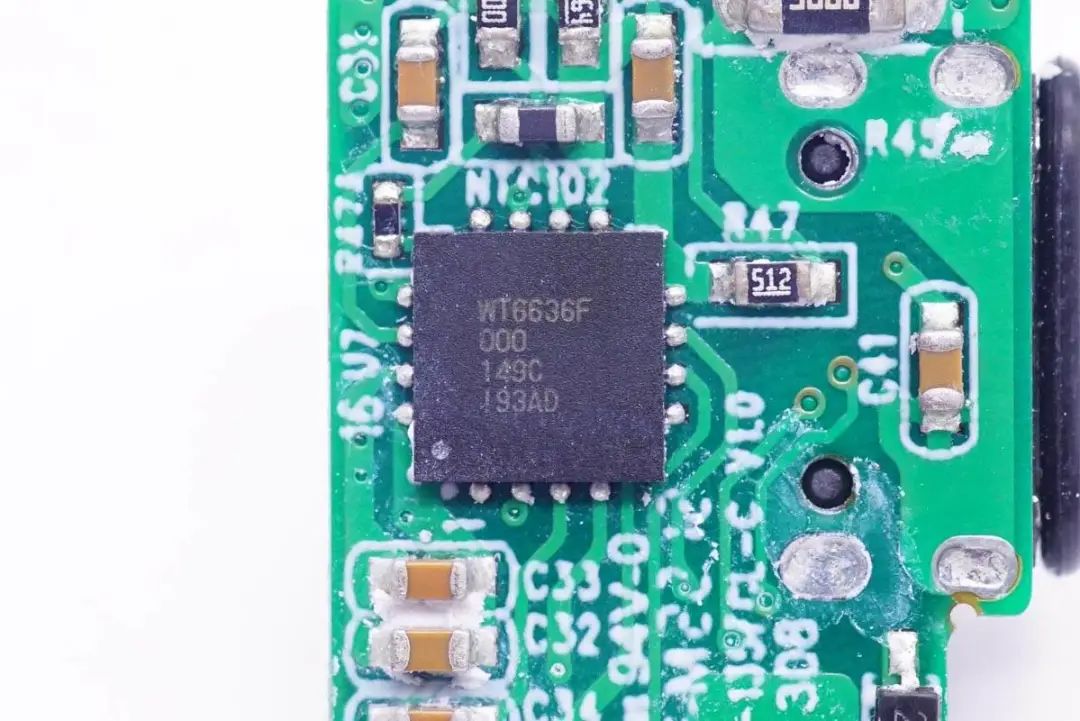

协议芯片采用伟诠WT6636F，芯片通过了USB-IF协会USB PD3.0（PPS）认证，TID号：1080018。另外通过了高通QC4+认证，认证号QC20200316138。



WT6636F支持USB PD3.0和PPS，内置可编程的恒压恒流控制，集成低侧电流采样放大器，支持线损补偿，支持多重保护功能，包括数据脚的过压保护，内部集成10bit ADC用于电压和电流检测，内置8051内核单片机，内置放电MOS管。



WT6636F芯片上方NTC热敏电阻用于检测充电器内部温度，进行过热保护。

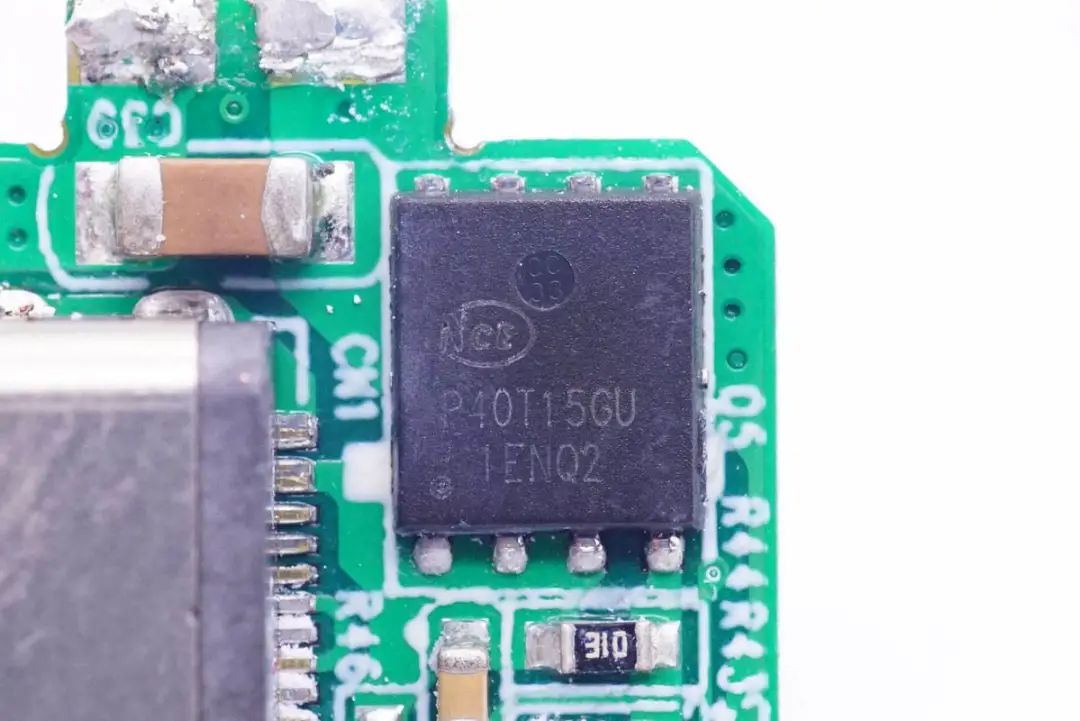

输出VBUS开关管来自新洁能，型号NCEP40T15GU，NMOS，耐压40V，导阻1.09mΩ，DFN5*6封装。

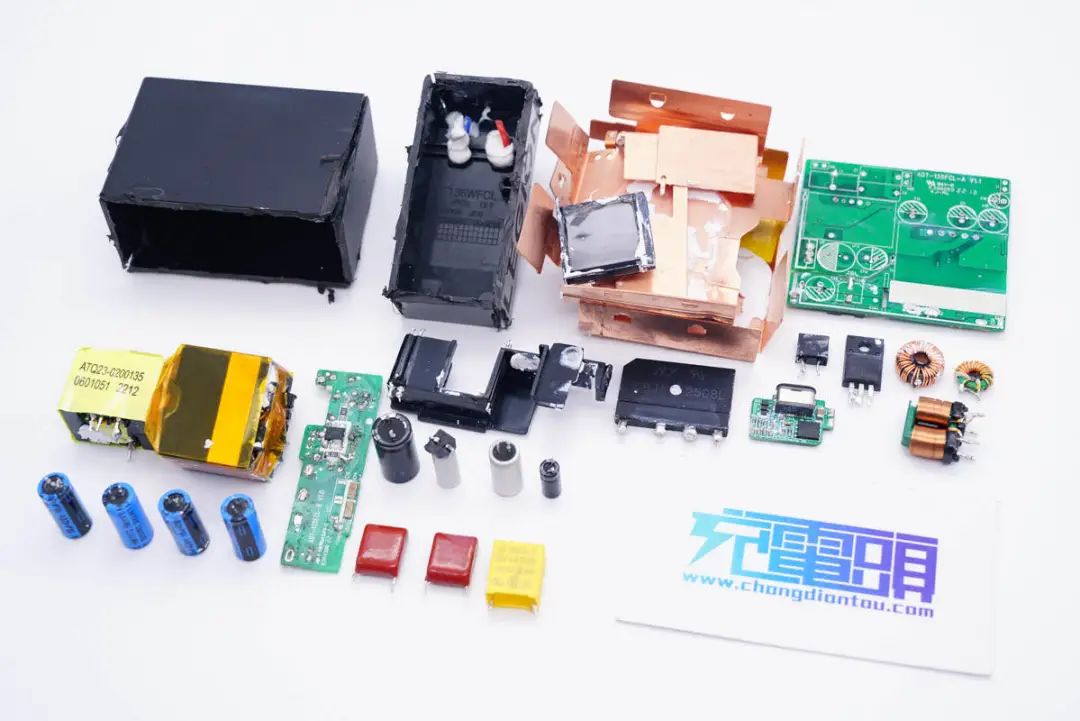

全部拆解完毕，来张全家福。



充电头网拆解总结



联想拯救者135W氮化镓快充采用经典低调的黑色外观设计，单C口支持100W PD快充输出以及联想私有135W快充输出，使用附赠的两条线即可实现为联想笔记本供电或为其他品牌笔记本电脑供电。USB-C口具备5V3A、9V3A、12V3A、15V3A、20V5A电压档位，和3.3-21V5A PPS输出，对手机和电脑充电都能很好的兼容，是一款通吃的充电器。



充电头网通过拆解了解到，这款充电器由欧陆通代工，采用PFC+反激架构满足宽电压输出。充电器内置MPS MP44018A PFC控制器和MPX2002主控芯片，使用纳微NV6136A氮化镓功率芯片用于主开关管，PFC开关管、同步整流管以及输出VBUS开关管均来自新洁能，协议芯片使用伟诠WT6636F。

充电器内部做工紧凑，PCBA模块正反面均覆盖纯铜散热片并填充导热硅胶，针对笔记本长时间高负载应用场景，充分进行散热性能优化，确保稳定工作。
