----- 充电头网拆解报告 第2106篇 -----
前言
传统的无线充只有一个输入接口，对应使用一个充电器，虽然说无线充用起来十分方便，也支持手机垂直和水平放置，但遇上其他不支持无线充电的设备，还是要另外插线充电，比较麻烦。鹏元晟推出了一款立式无线充，支持1A1C双输出，其中USB-C口支持18W快充，能够为连接的设备提供快速的充电体验。
充电头网下面就对这款支持快充输出的无线充进行拆解，看看这么小的机身是怎么支持无线充电，又能支持有线快充输出。
鹏元晟立式无线充电器开箱

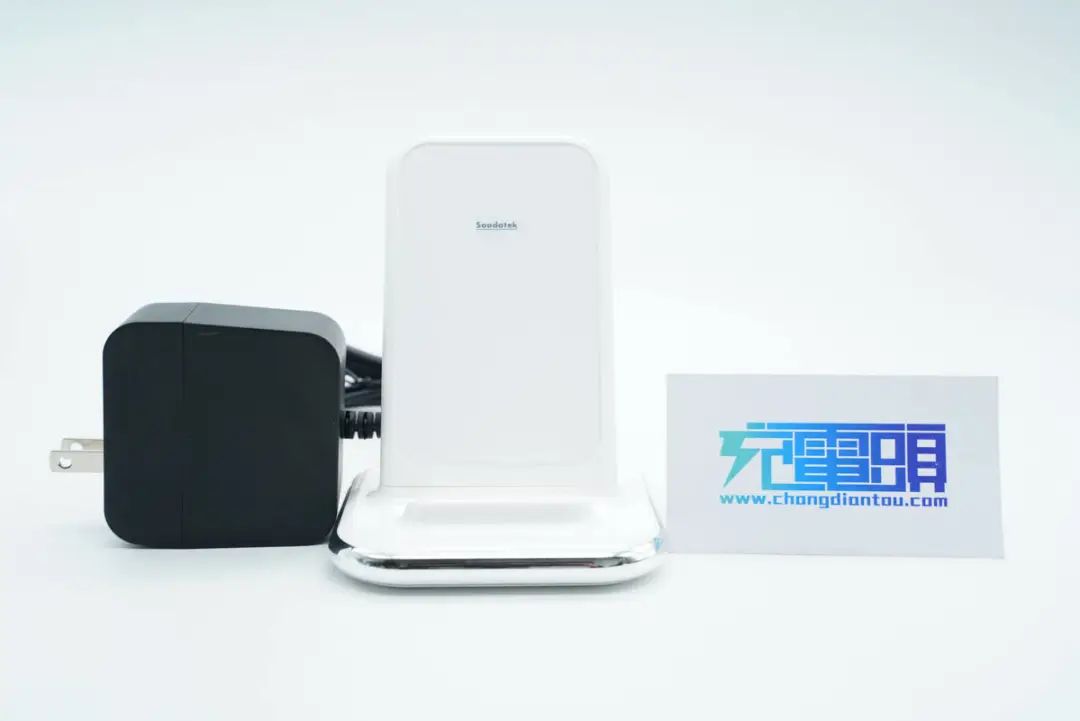

鹏元晟这款产品是套装设计，除无线充电器外，还自带适配器供电，用户无需再额外选购充电器，省钱省心。

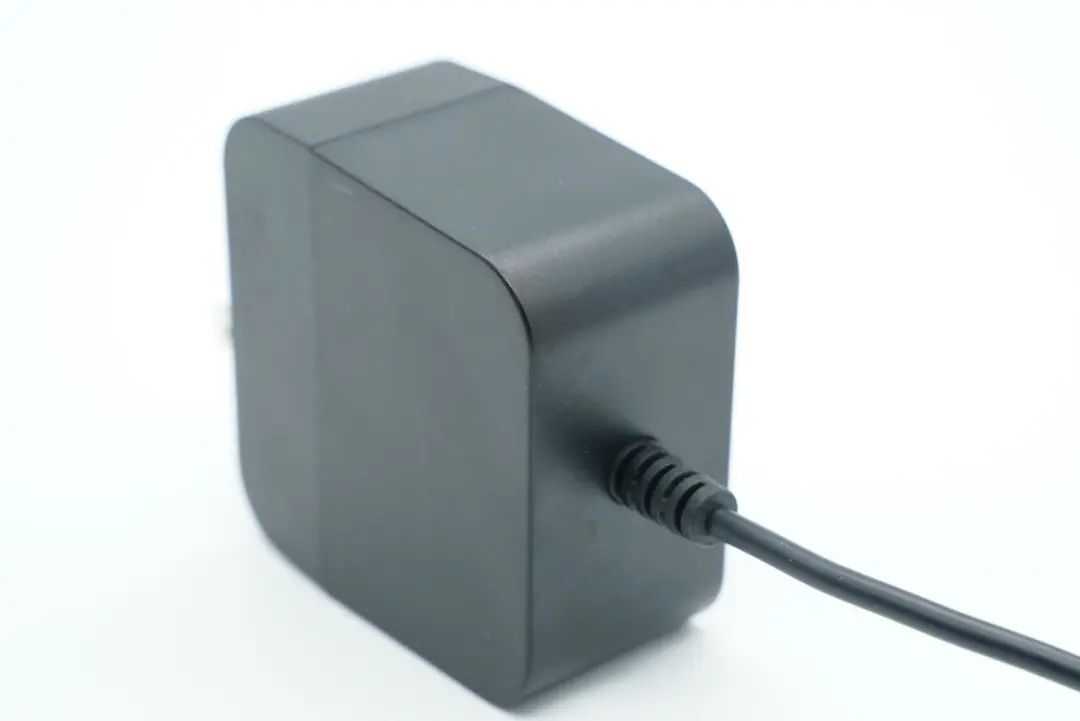

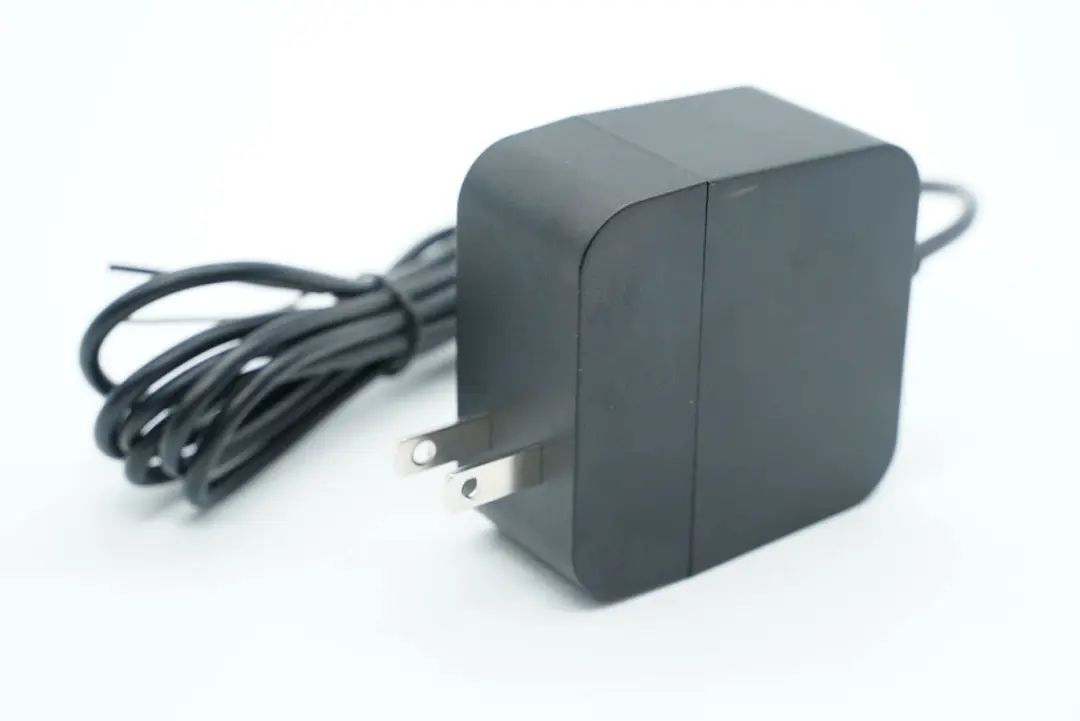

充电器外壳磨砂抗指纹，配备固定式美规插脚，自带DC圆头输出线缆。
线缆和机身交界处做了抗弯折处理，延长使用寿命。

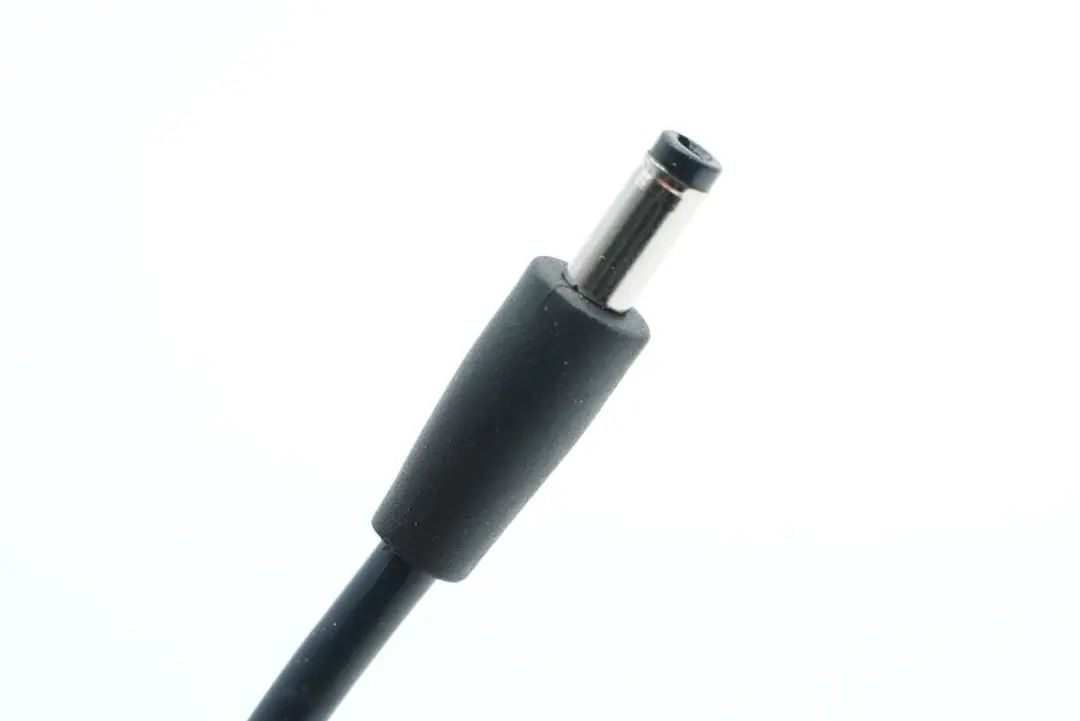

线头外壳磨砂方便插拔。

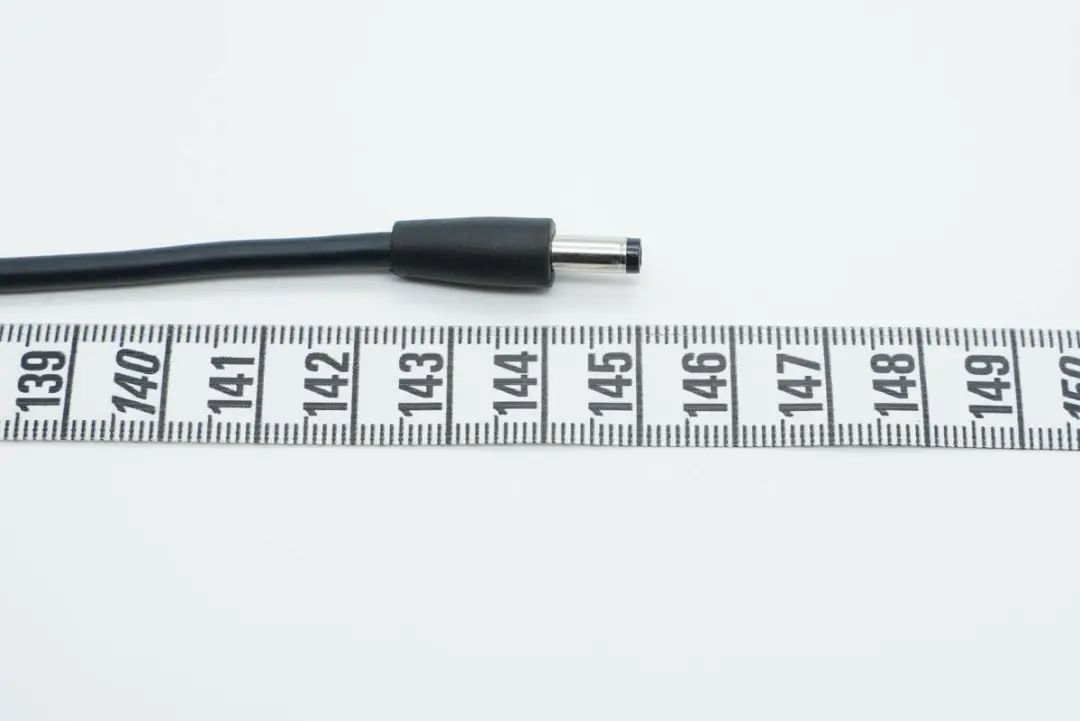

测得线缆长度约为145cm，这一长度足够应付日常各种使用场景，避免了距离对无线充使用的束缚。

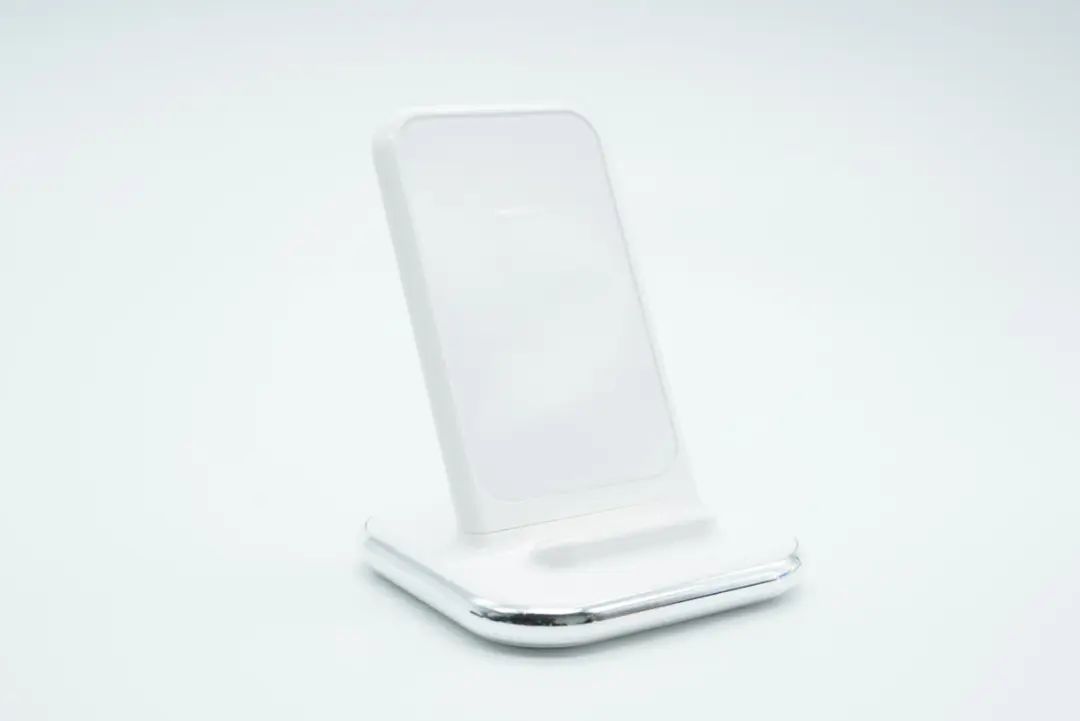

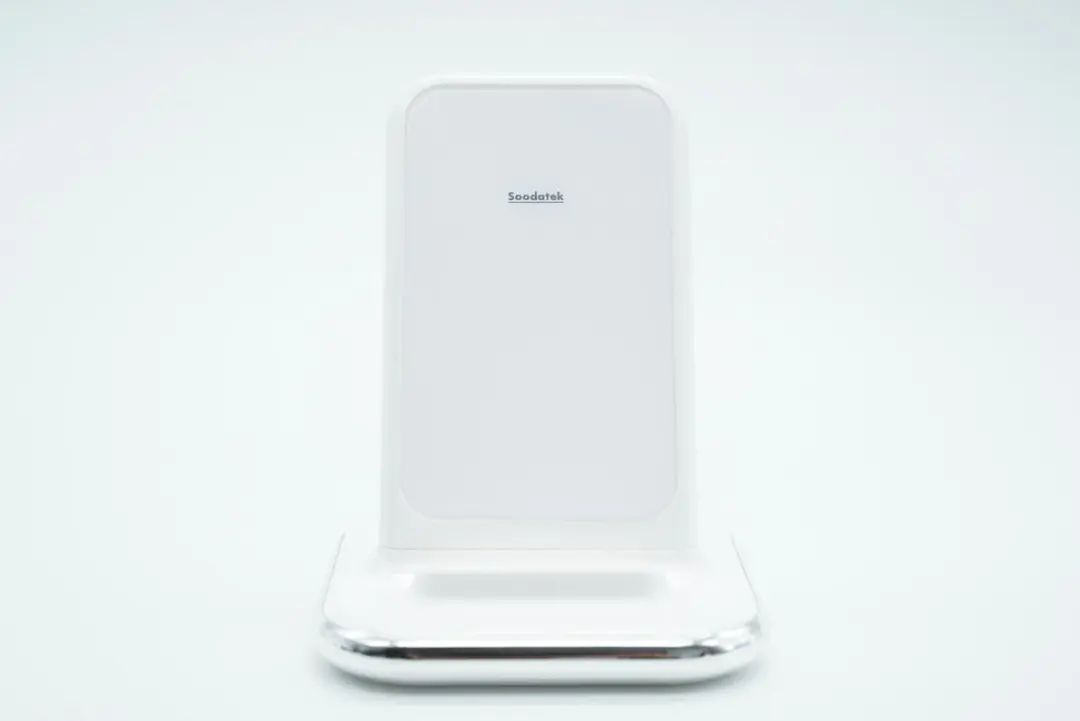

无线充电器是经典底座加支撑板一体式设计，外壳高光亮面处理，边缘圆润，底座边缘还设有亮银装饰环，产品整体简洁端庄。
产品参数：
尺寸：84x84x118mm
材质：PC+ABS
输出：双线圈
DC输入：15V3.5A
无线充输出：10W/7.5W/5W
USB-C输出：5V3A
USB-A输出：5V2.4A
LED灯：蓝/红
产品已经通过了FCC、CE、ROHS、Prop65认证，以及无线充Qi认证。
支撑板正面贴有透明亚克力板，靠上端区域设计有Soodatek字样。另外板子内部设有双线圈，支持手机横放竖放进行无线充电，方便用户边充电边刷剧或接收信息。
支撑板倾斜，加上底部支撑平台也是倾斜设计，手机放上去十分稳定不会外翻，同时也能提升用户边充边刷剧使用体验。

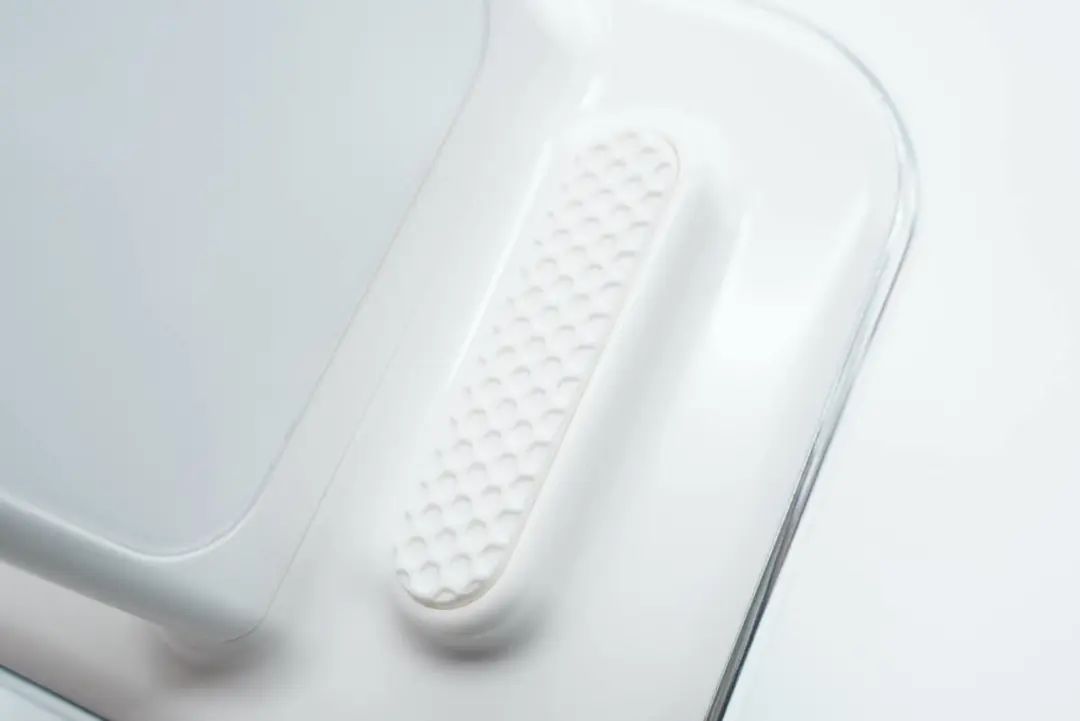

支撑平台贴有网状样式胶垫，保护手机防滑落。

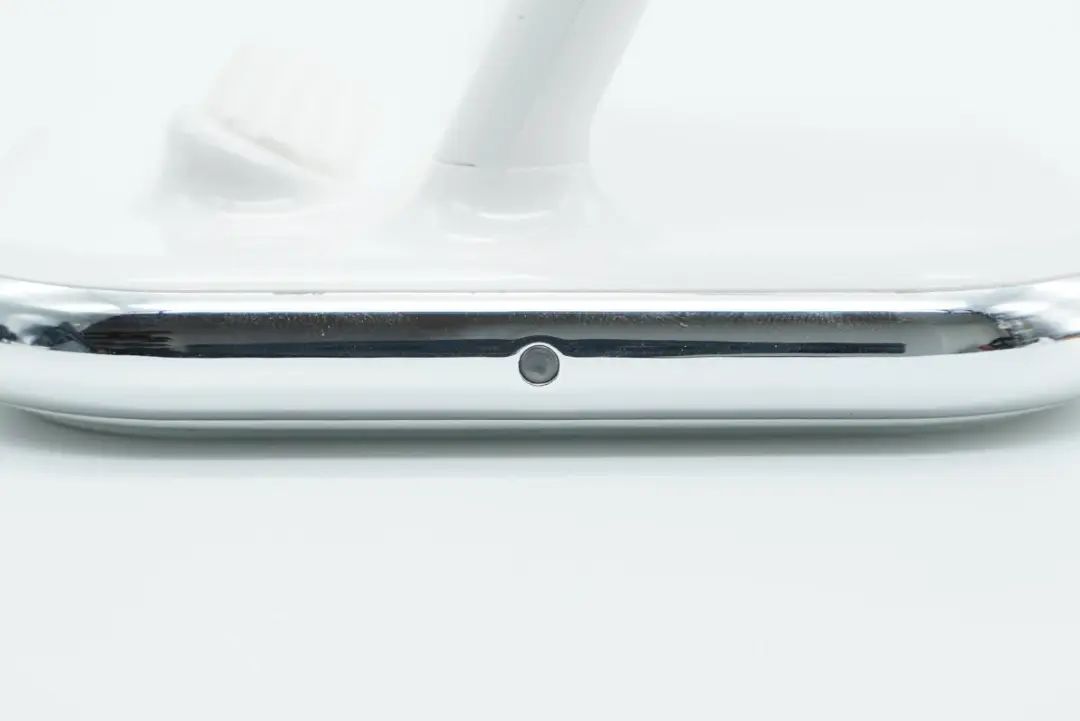

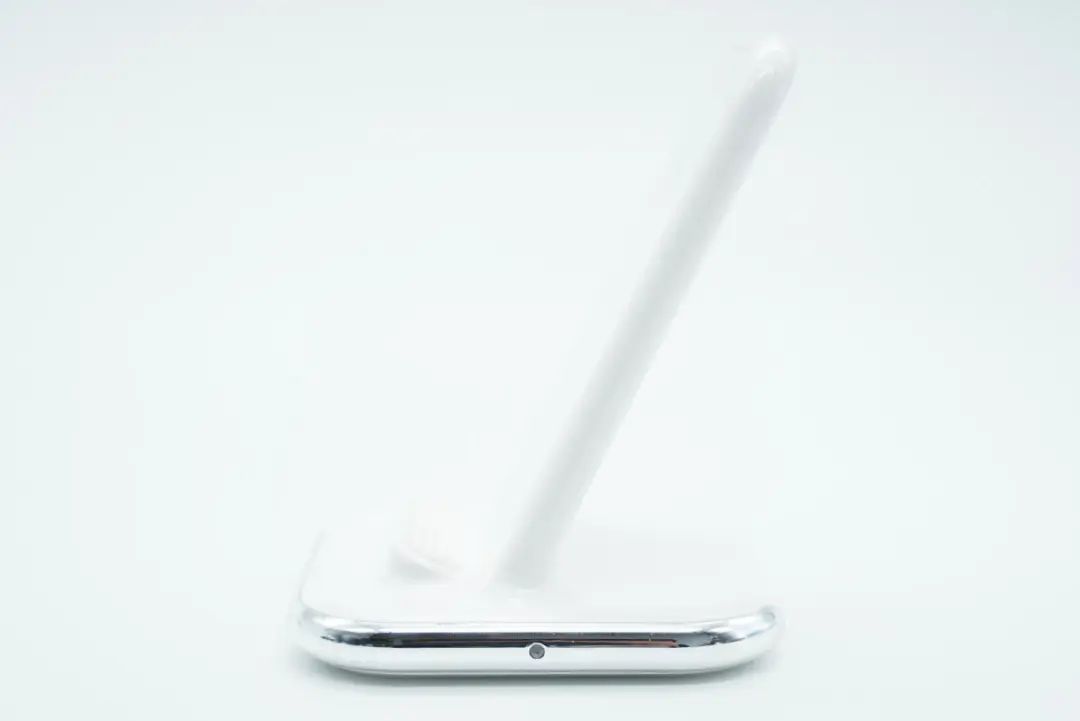

底座一侧设有LED指示灯。

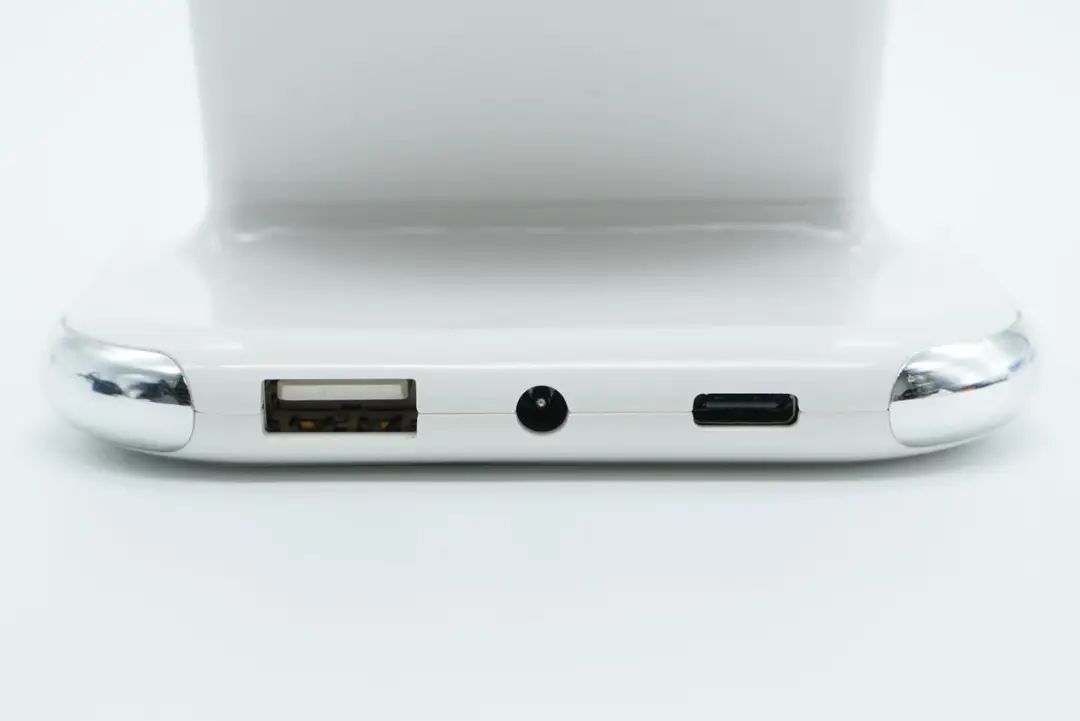

背面设有DC充电接口以及1A1C两个USB接口，使得这款产品能够同时进行有线和无线充电。

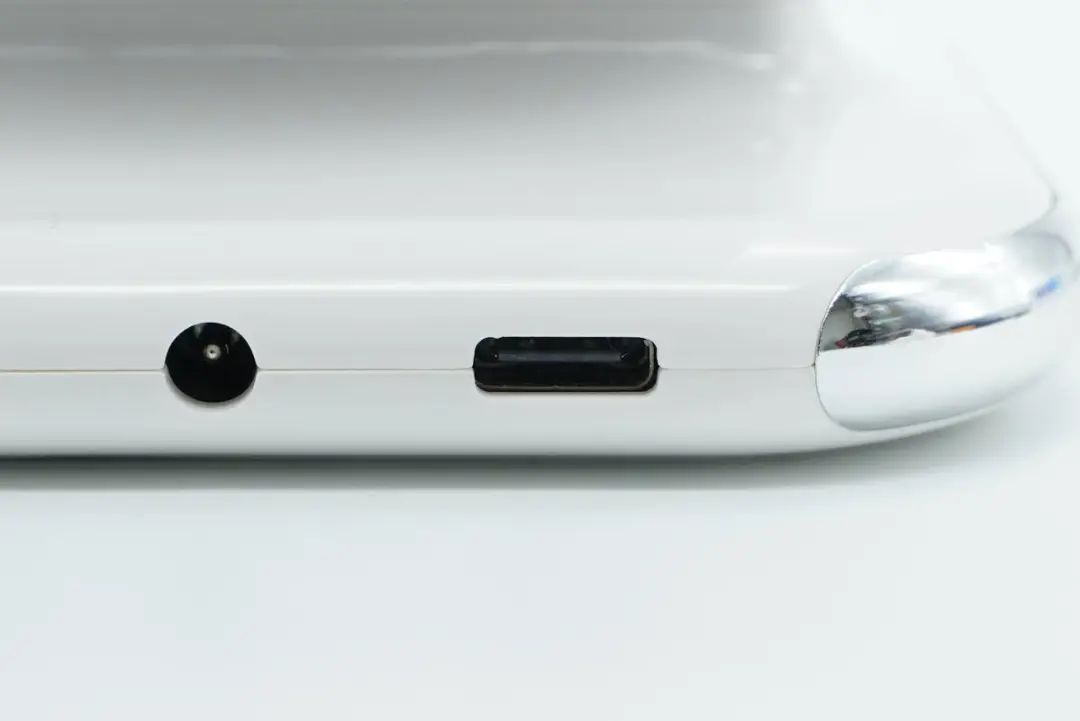

USB-C口特写，黑色胶芯不露铜。

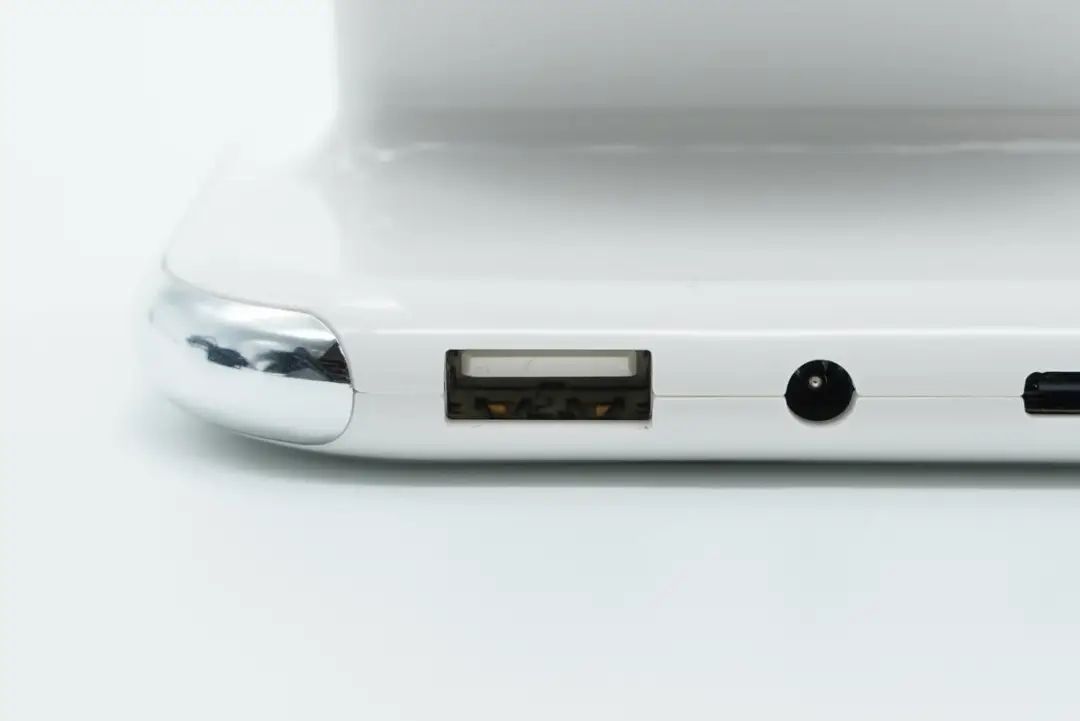

USB-A接口特写，采用白色胶芯。

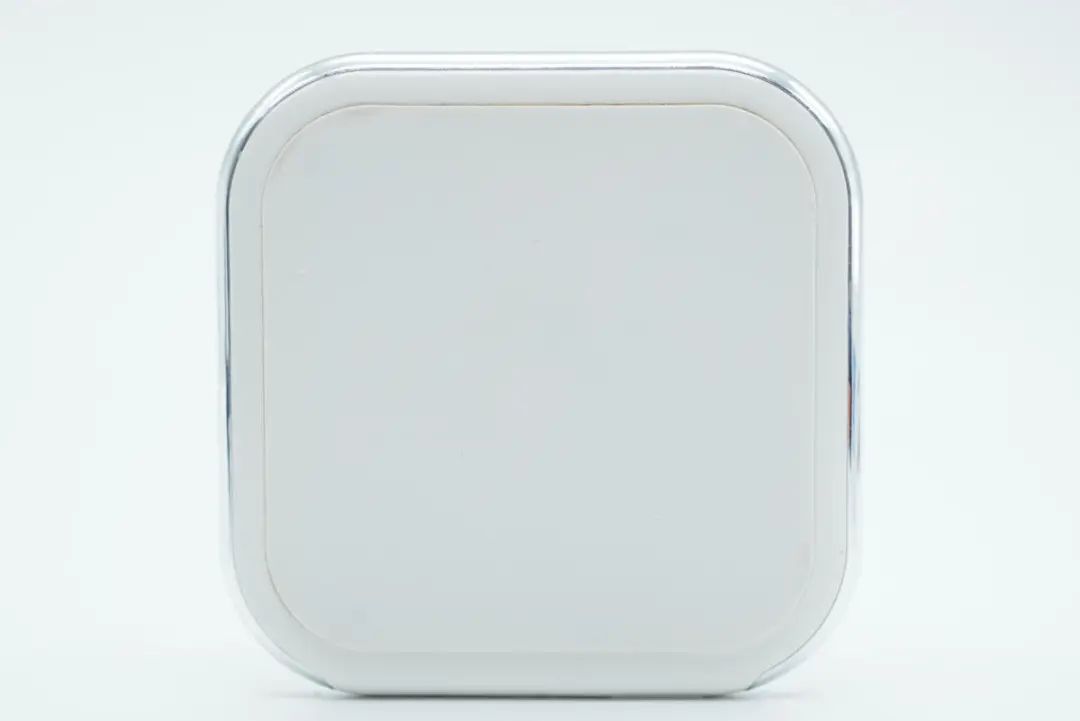

底部贴有防滑胶垫，为整体提供一个稳定的充电环境。

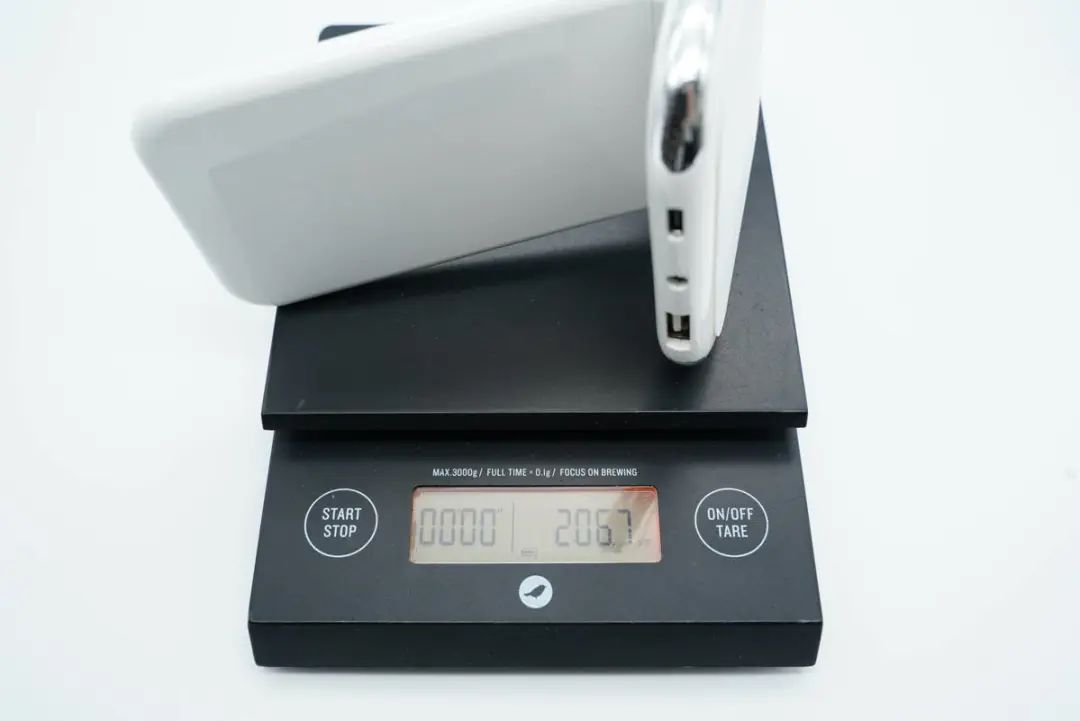

测得无线充电器净重约为207g。

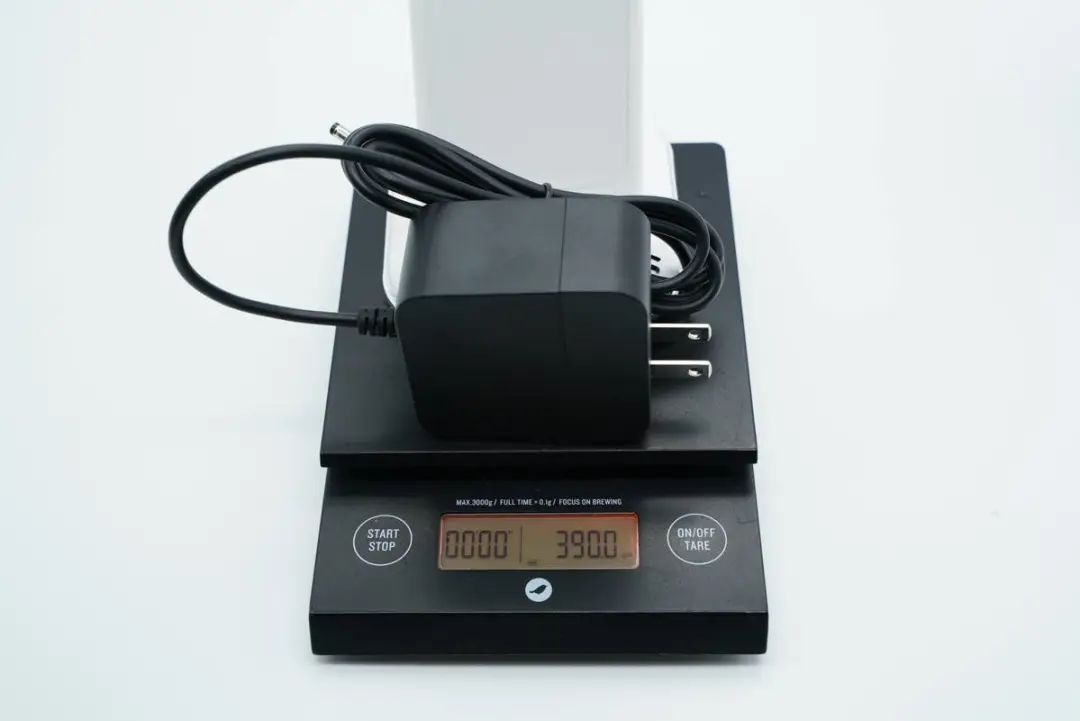

带适配器总重量约为390g。

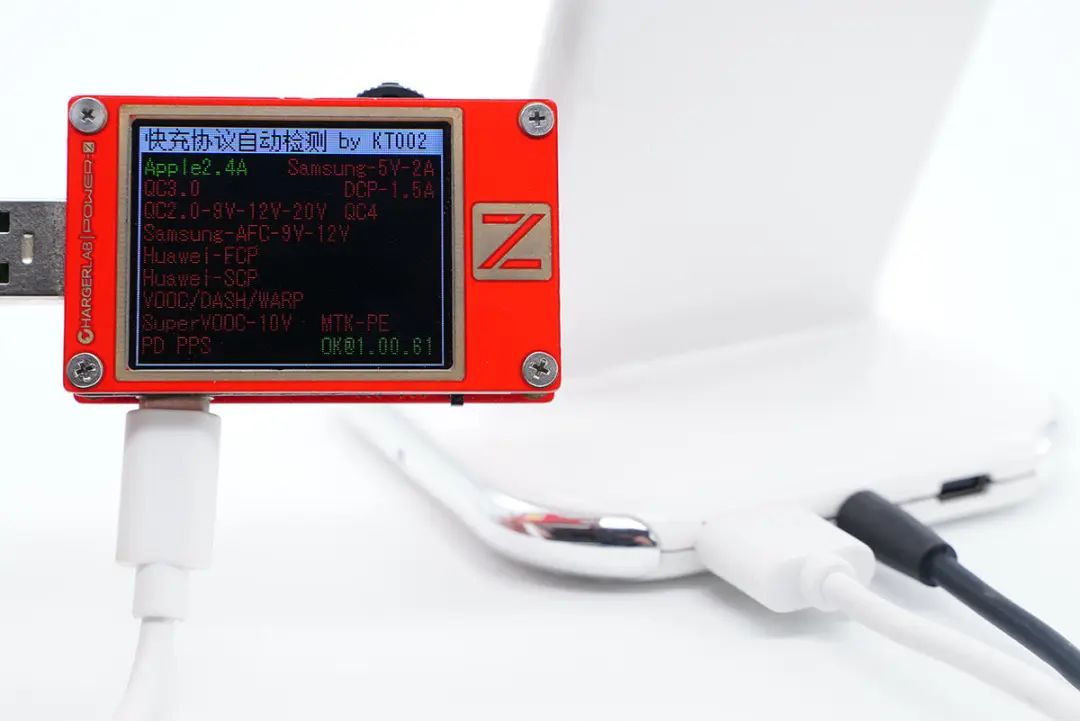

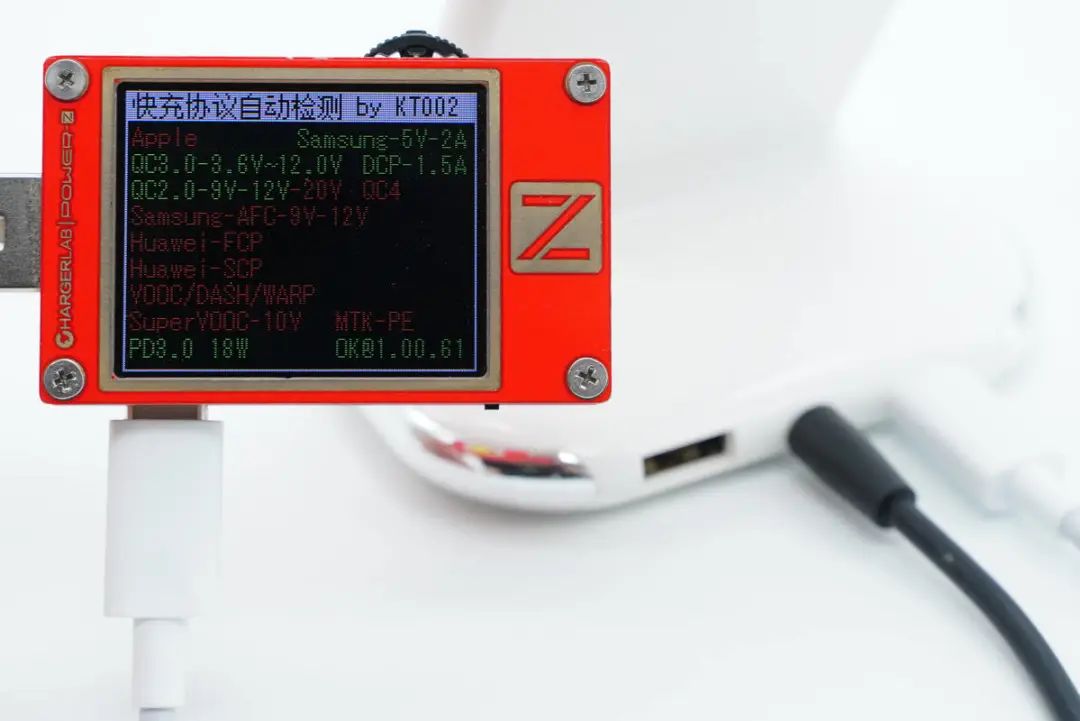

使用ChargerLAB POWER-Z KT002测得充电器支持QC2.0/3.0、PD3.0快充协议。

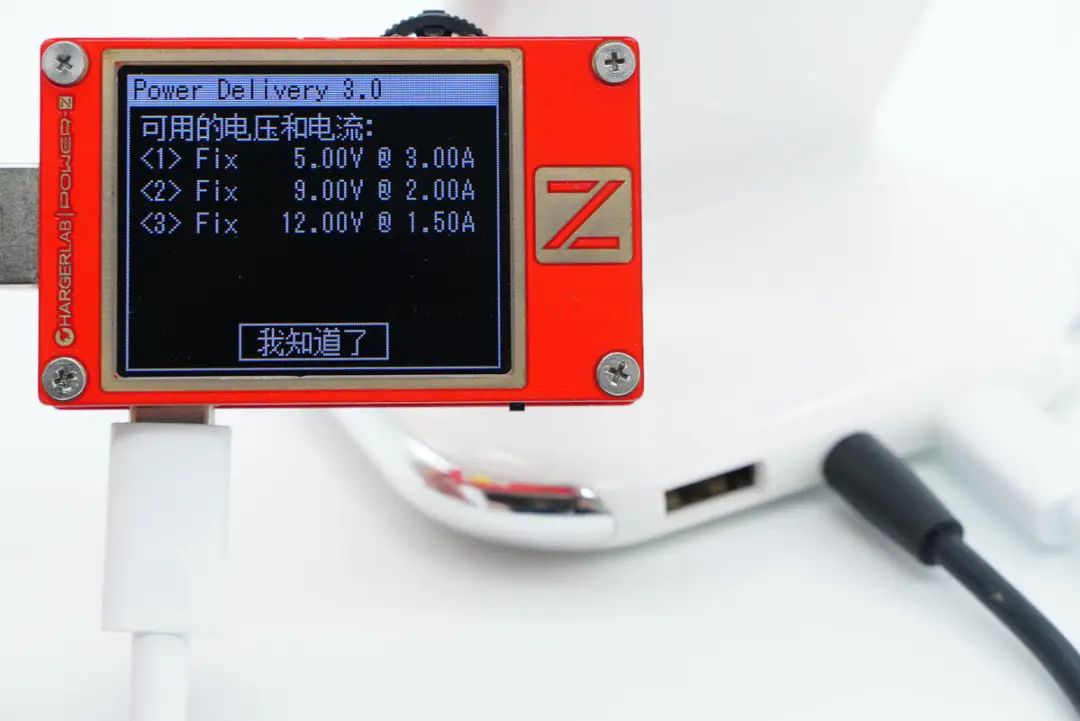

并且具备5V3A、9V2A和12V1.5A三组固定电压档位。
测得USB-A口仅支持Apple 2.4A协议。

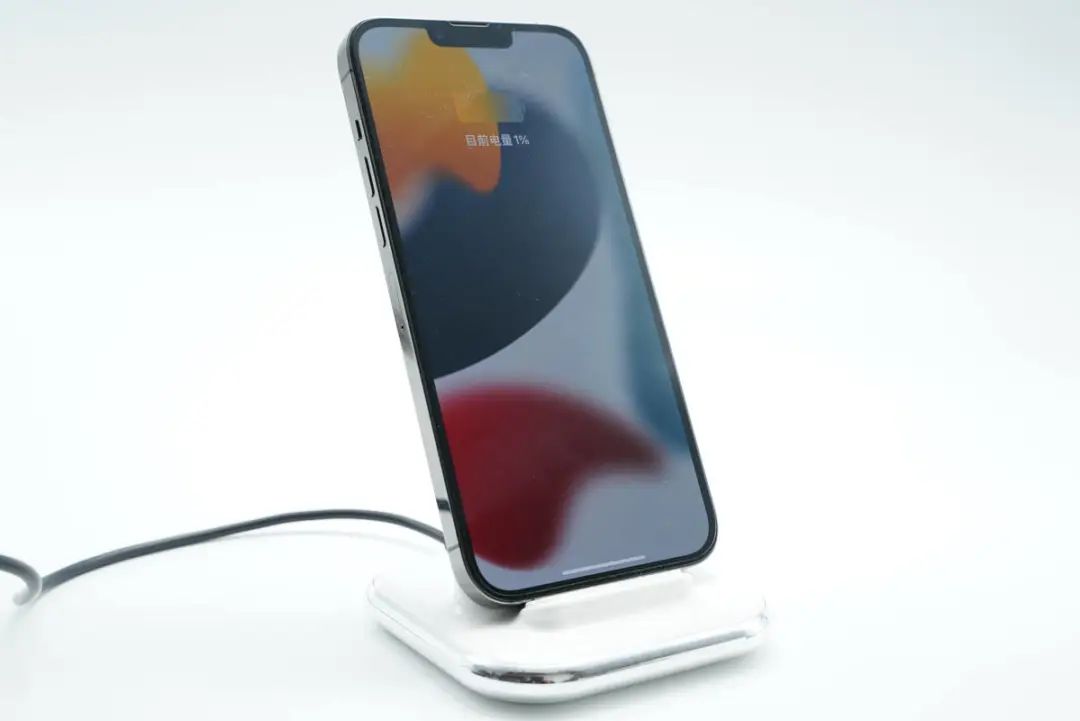

产品实用场景一览，将苹果iPhone 13 Pro Max放上去，可以稳定正常进行无线充电。
鹏元晟立式无线充电器拆解
对鹏元晟这一无线充电套装有了基本了解后，下面我们继续对其进行拆解，一起来看看产品的用料做工如何。

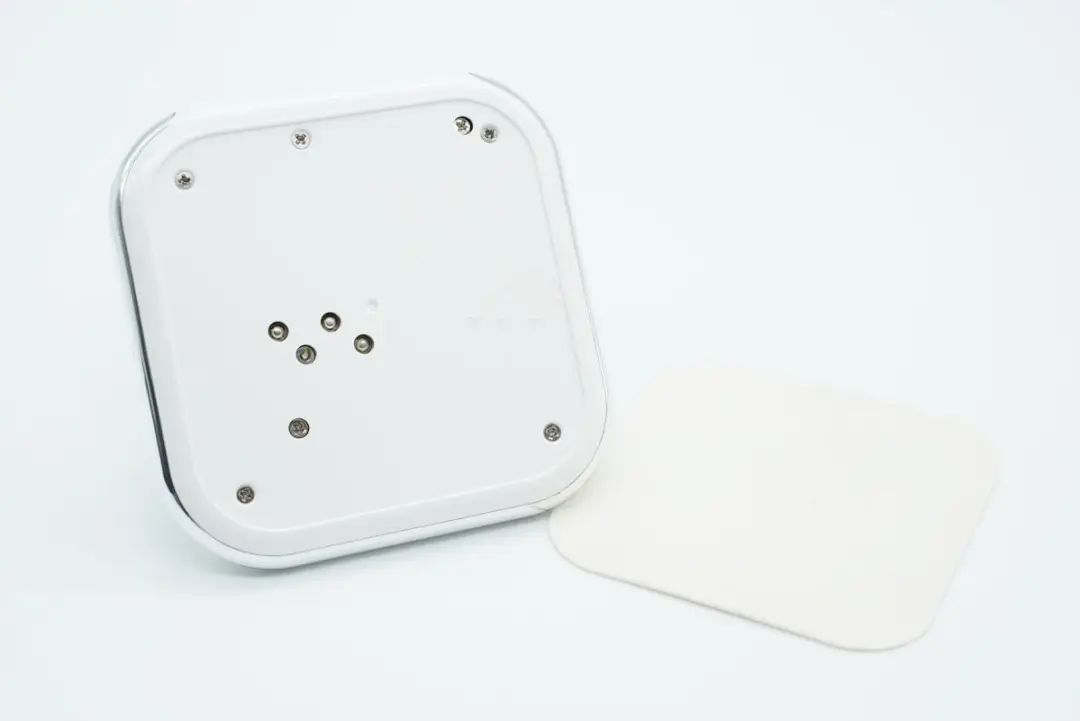

撕掉无线充底座上的胶垫，底部是固定螺丝。

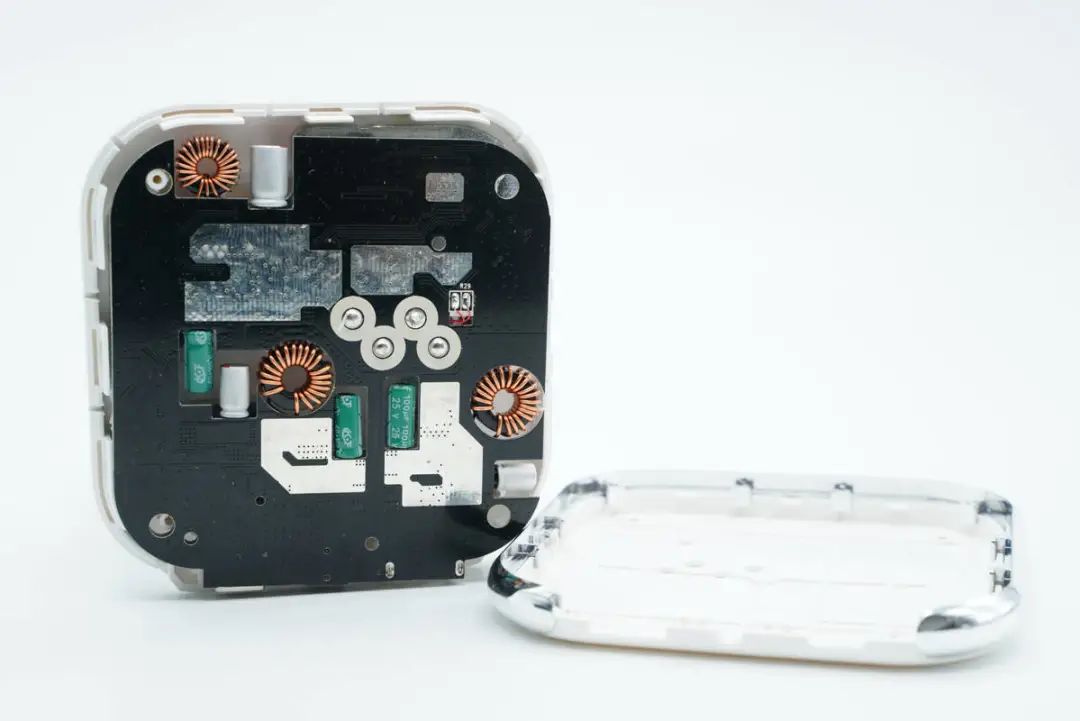

拧开固定螺丝，取下底盖，内部PCB镂空焊接了三颗磁环降压电感以及三颗固态电容和三颗电解电容。

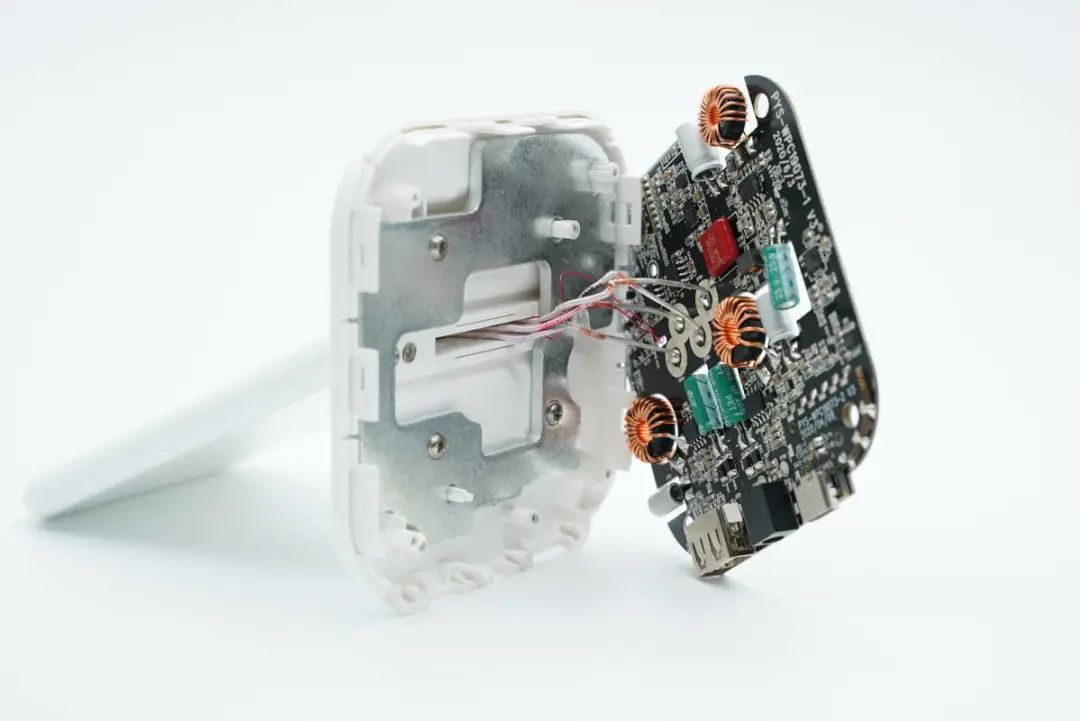

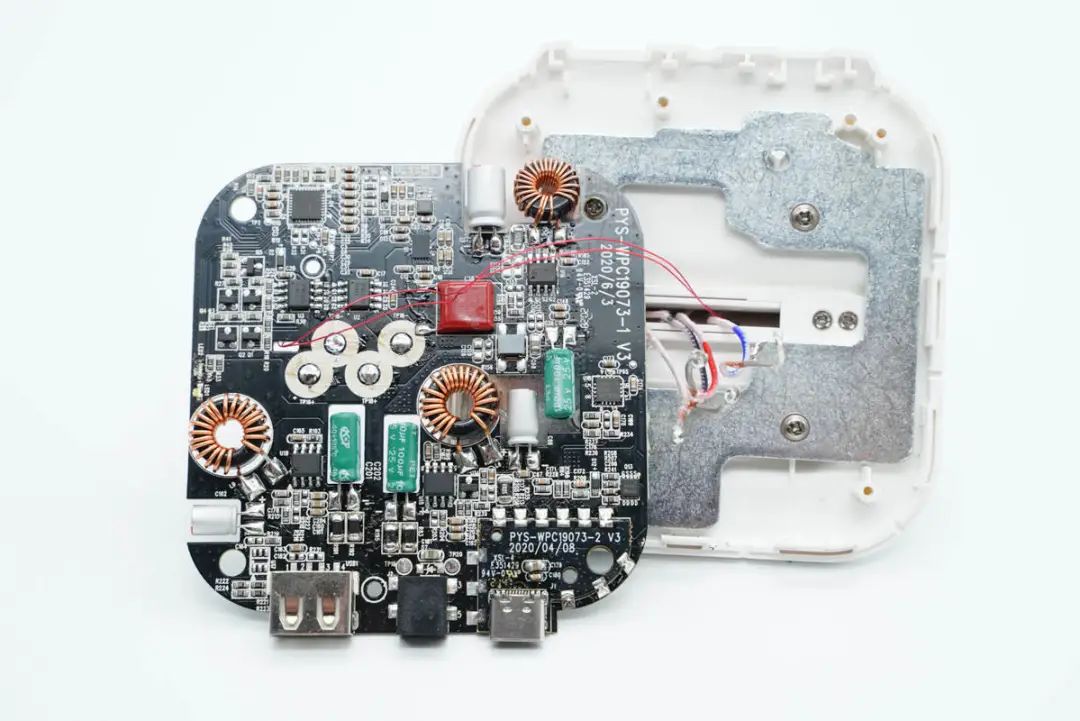

无线充PCB上面是一块配重铁板，使用螺丝固定在外壳上。

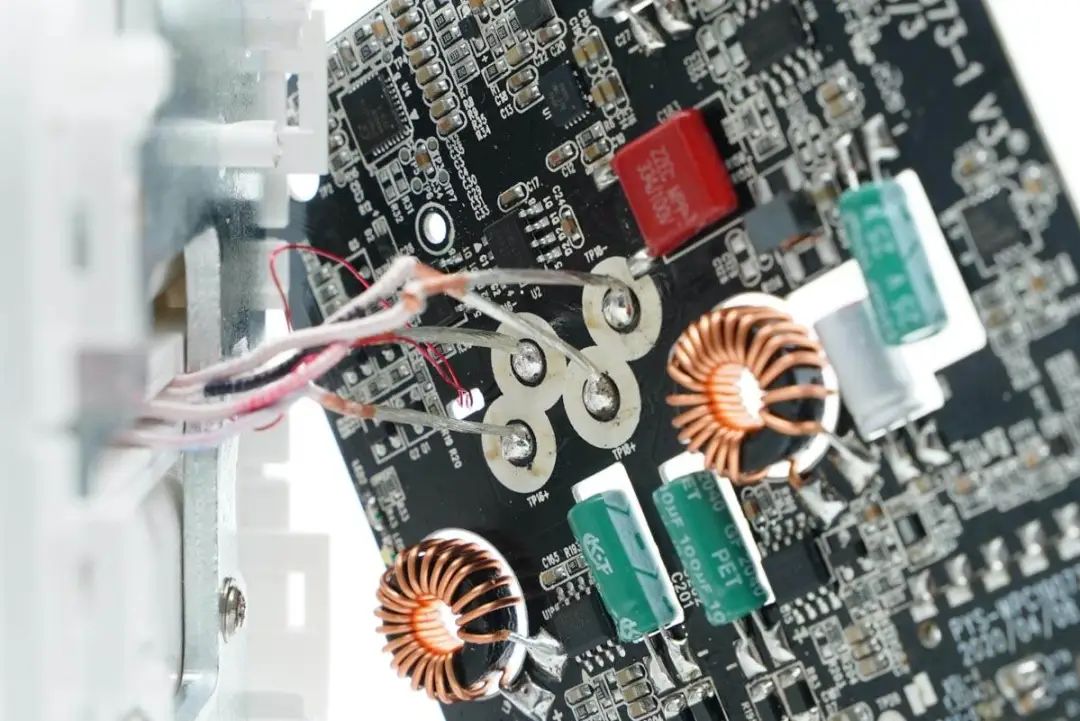

无线充电线圈和热敏电阻焊接在PCB上。
PCB正面一览，使用三路独立的降压芯片用于两个USB口以及无线充降压供电。

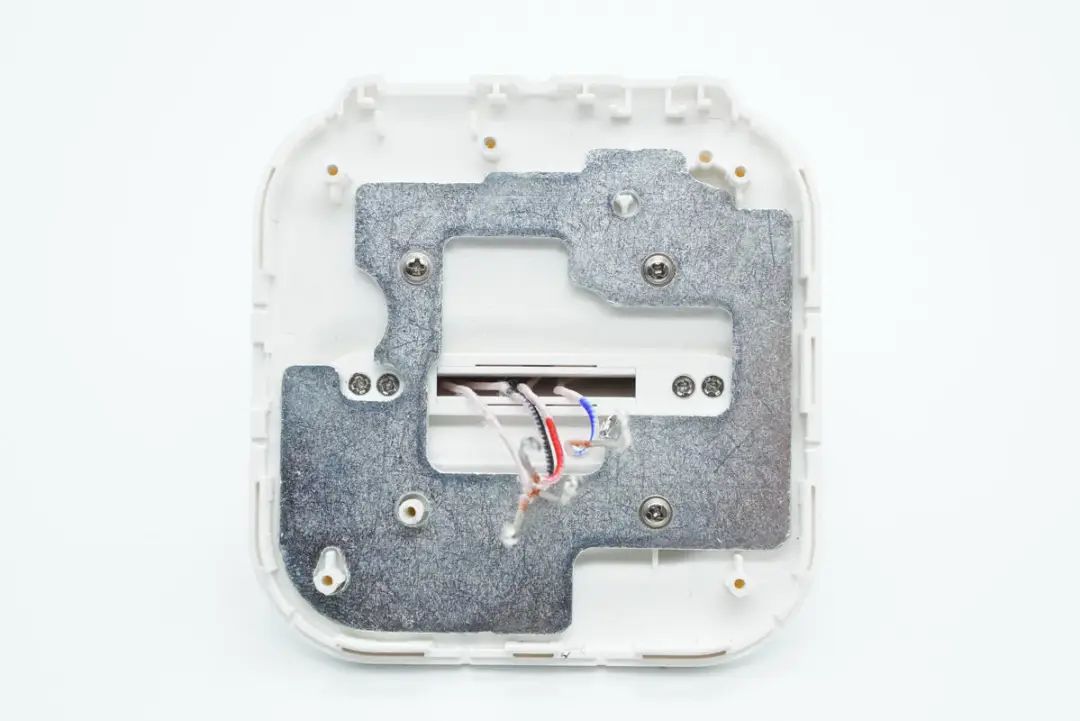

无线充内部的配重铁板特写。

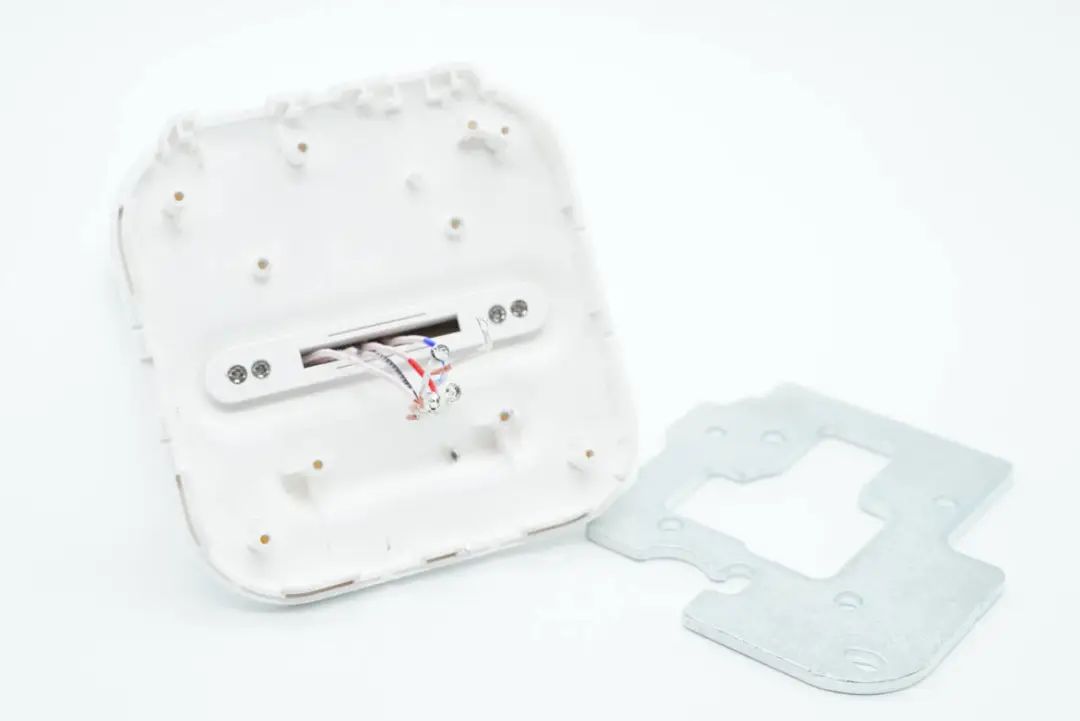

拆下配重铁板，下面是无线充电线圈的固定螺丝。

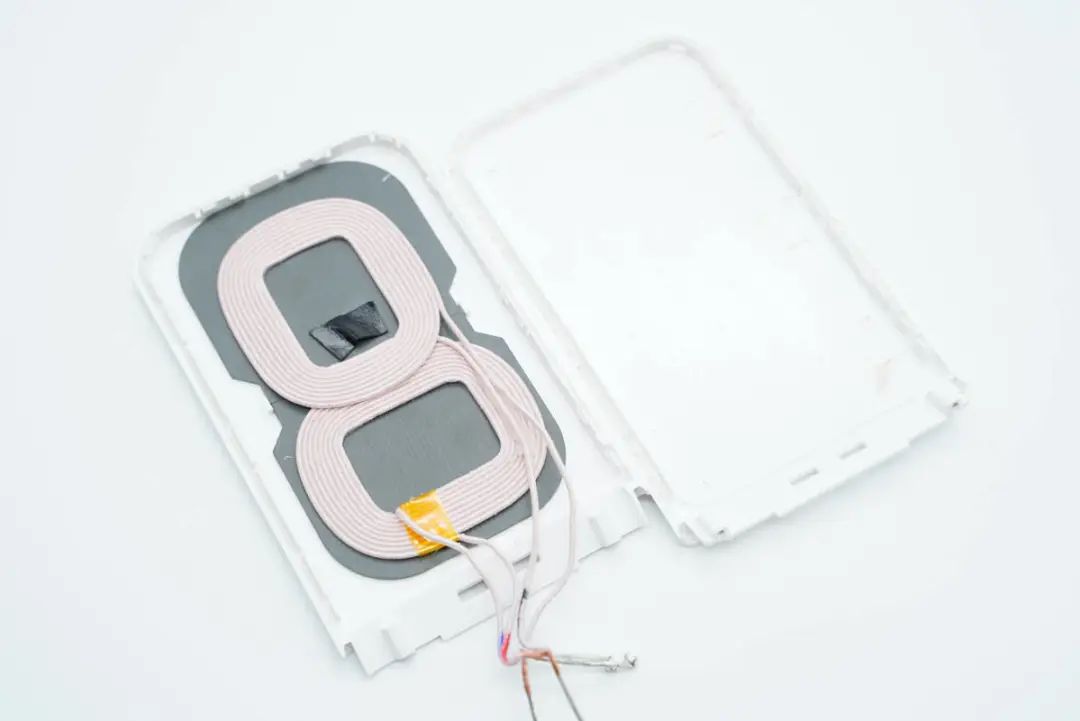

拧下固定螺丝，拆开无线充电板，内部两个线圈支持手机垂直和水平放置。

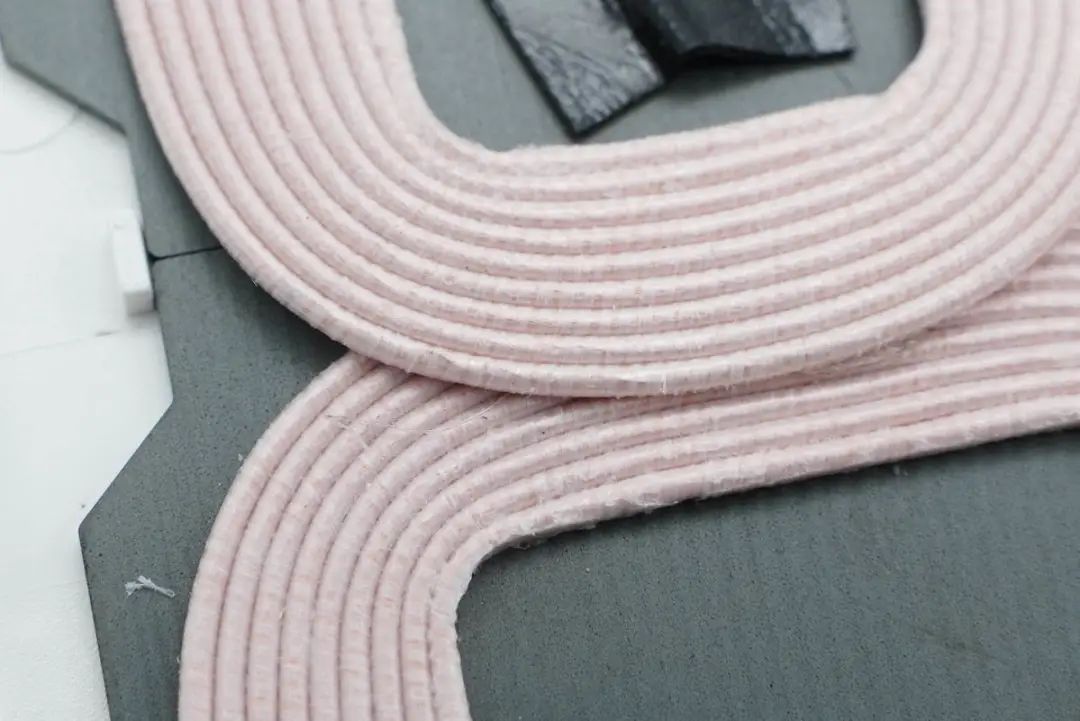

无线充电线圈特写，线圈缠绕紧密。
下面就对鹏元晟这款立式无线充进行详细解析，看看内部是如何设计。

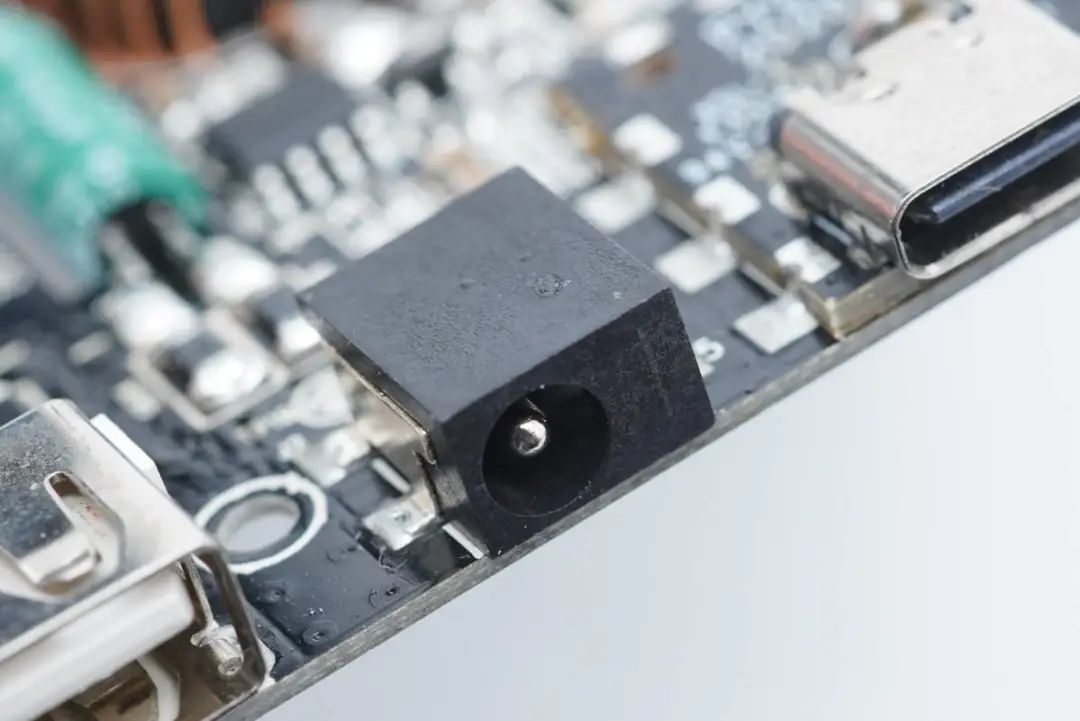

电源输入插座采用贴片焊接。

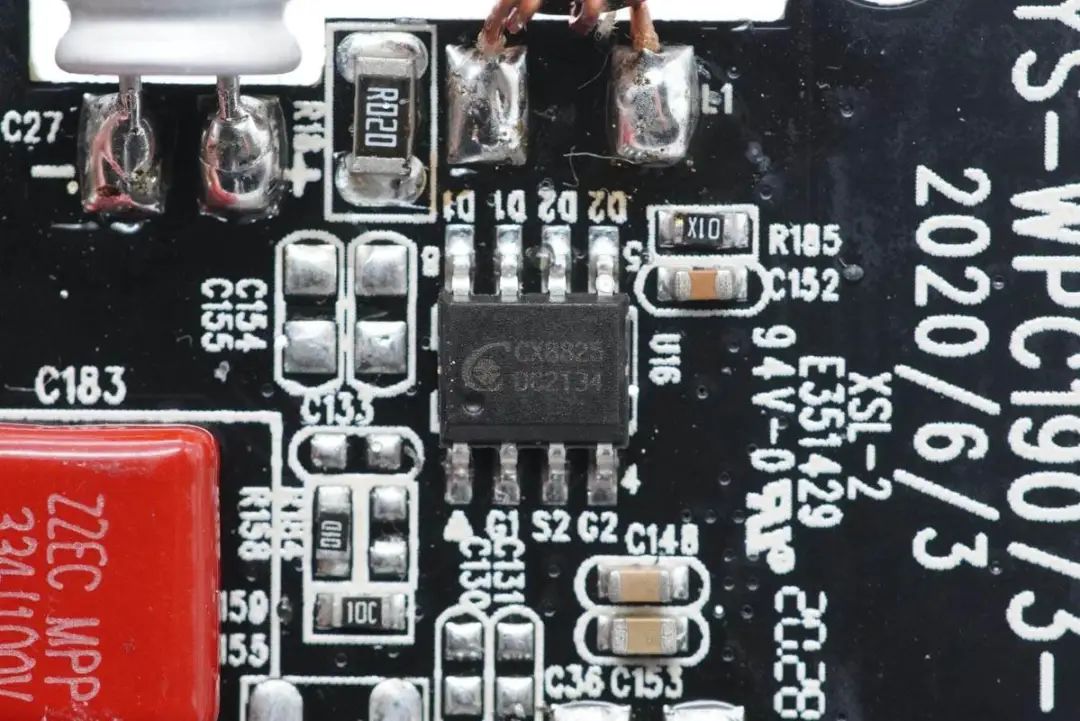

无线充降压供电芯片使用诚芯微CX8825，是一颗输入耐压达36V，输出电流3A的同步降压转换器，支持100%占空比。芯片无需外部补偿元件，外围器件精简。

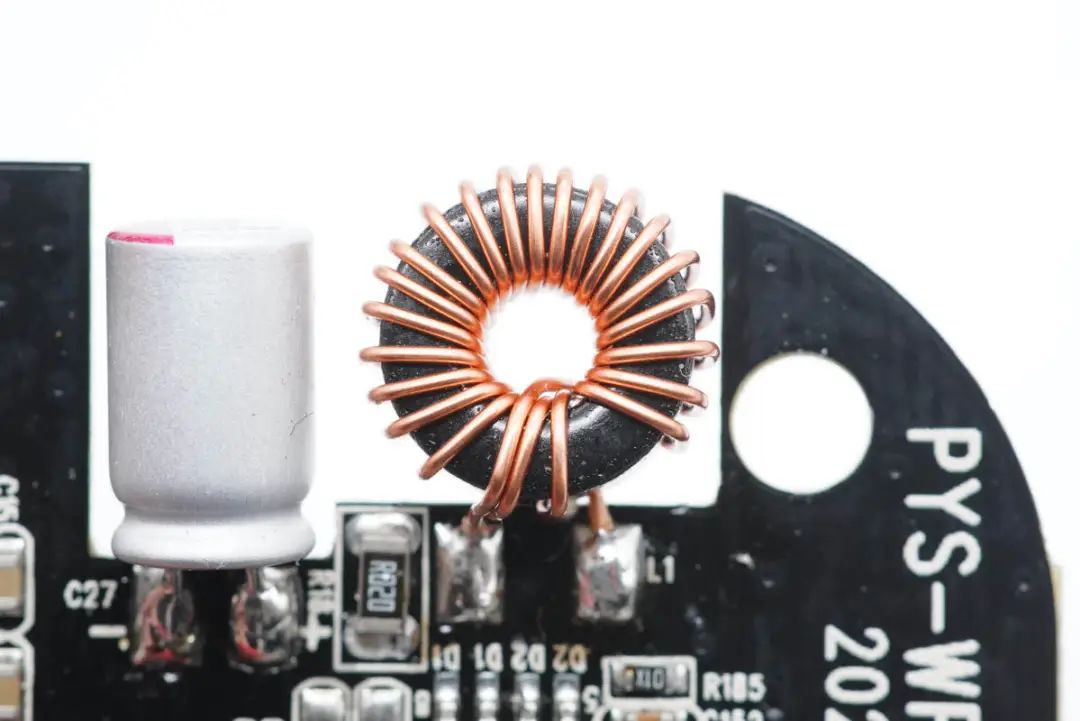

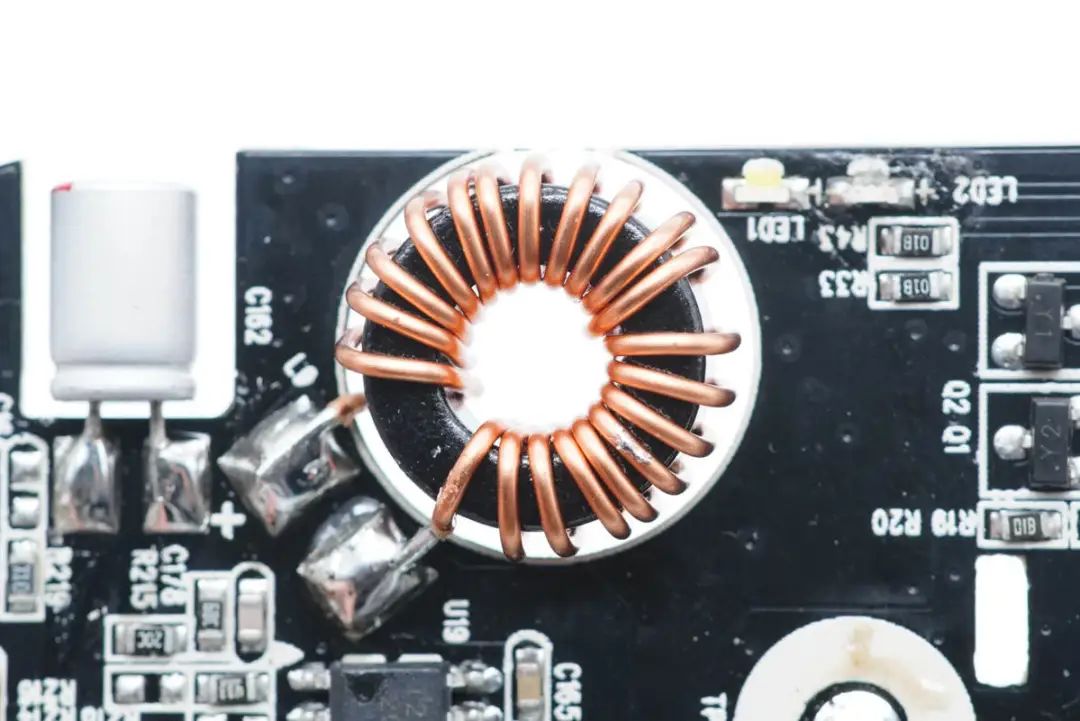

磁环降压电感特写。

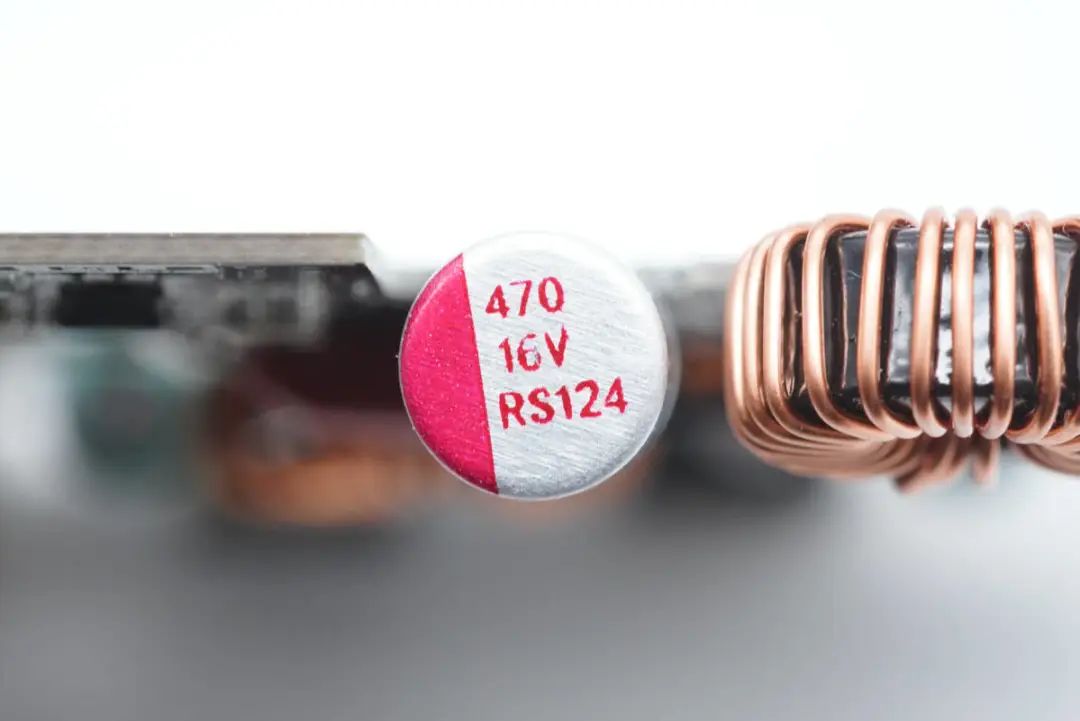

滤波电容采用柏瑞凯RS系列，470μF 16V。

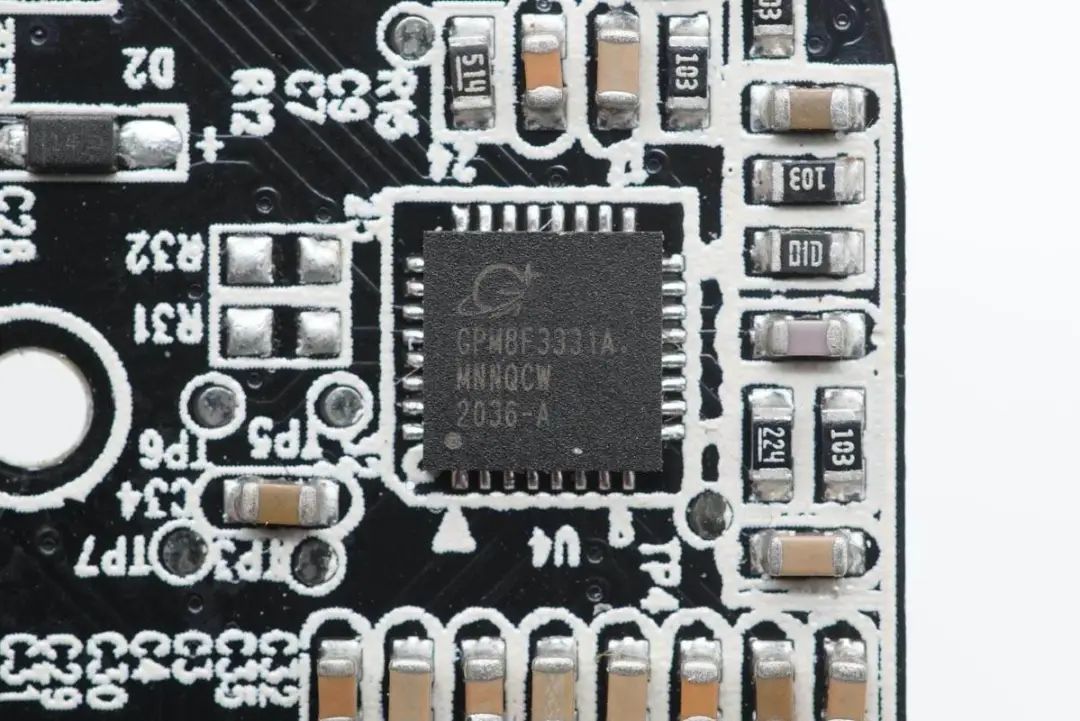

无线充电主控来自凌通，型号GPM8F3331A，支持无线快速充电，具有充电状态指示和过热以及过电压保护，外围电路元件数量少。凌通GPM8F3331A内置高性能解调模块，支持5V供电输入。

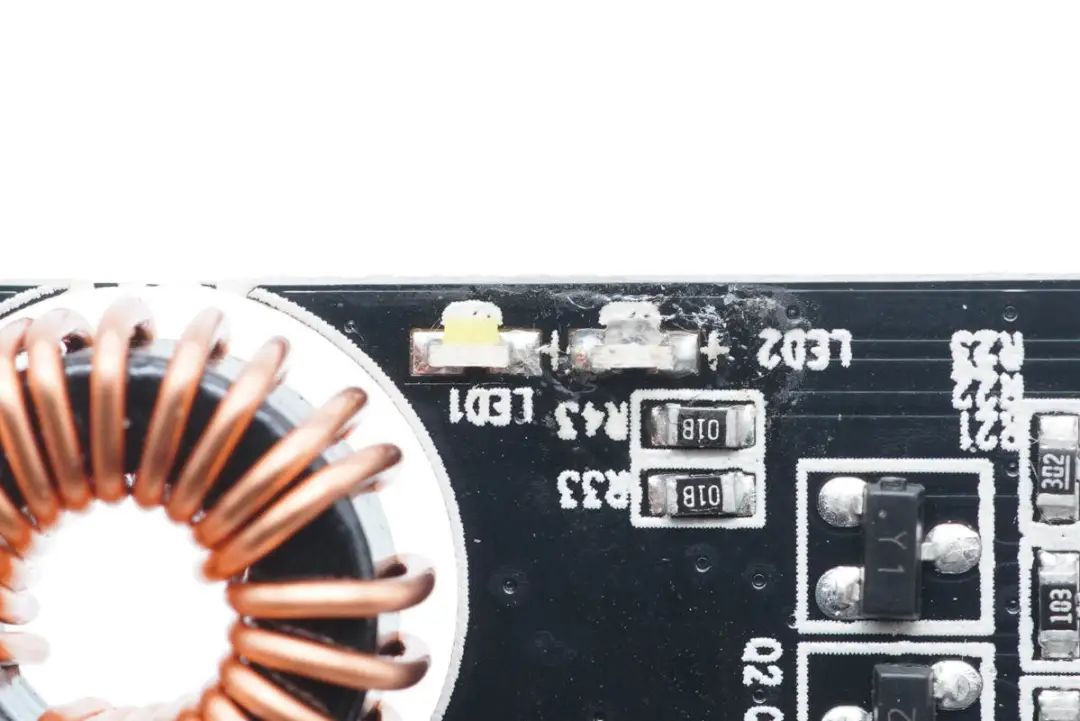

指示无线充电状态的两颗指示灯。

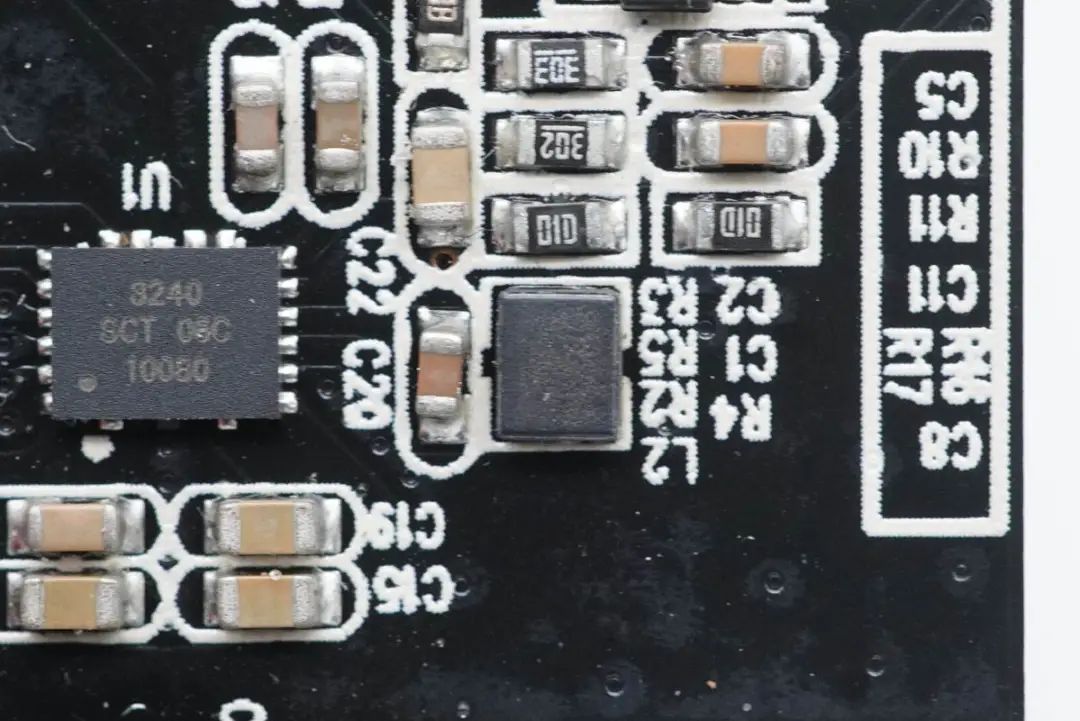

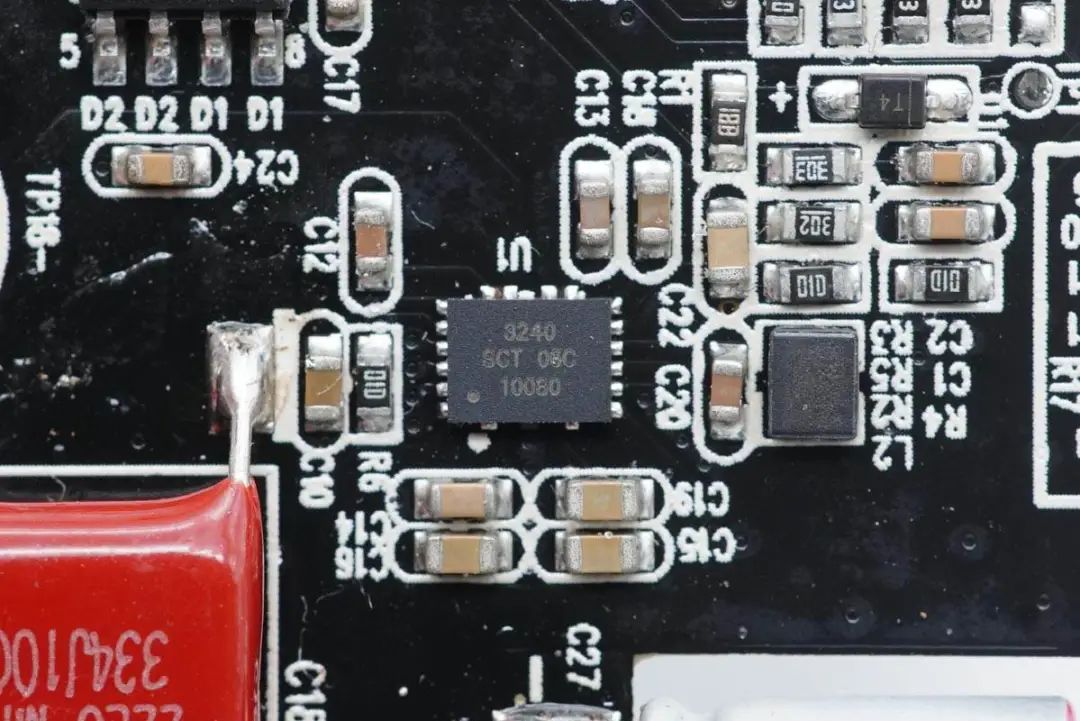

无线充电集成功率级，来自芯洲科技，SCT63240，内部集成H桥MOS管，集成高效降压电路，支持5V1A输出，片内集成3.3V LDO，提供2.5V电压基准输出。PWM信号输入支持3.3和5V电压，支持最高20W无线充电输出。
SCT63240外置降压电感。

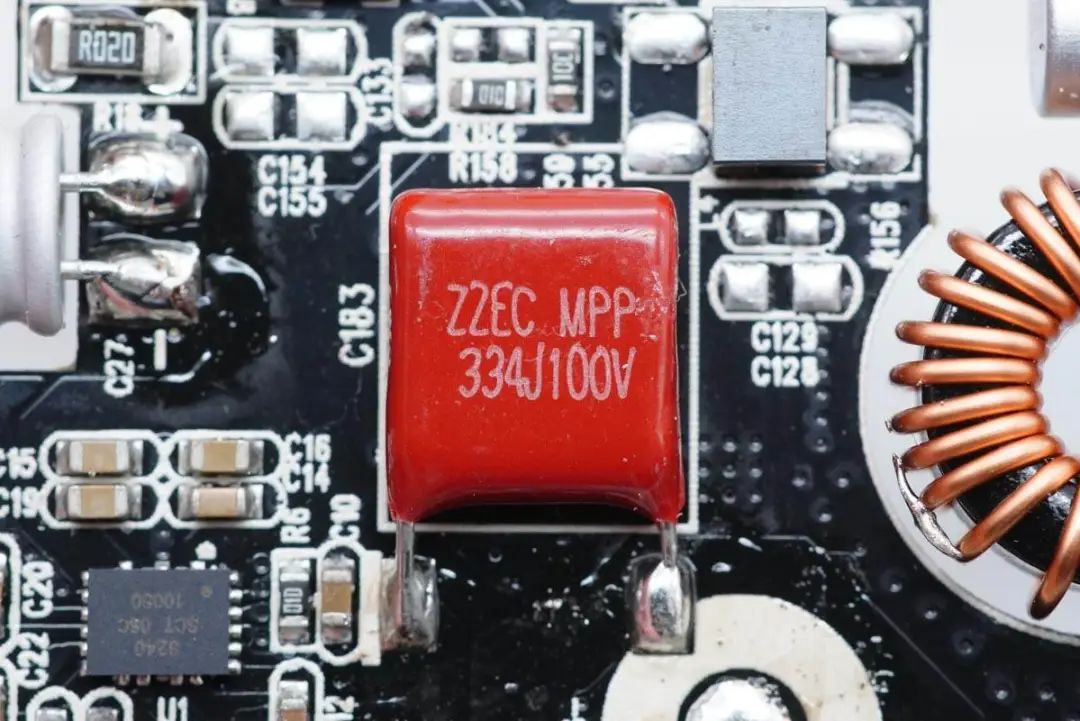

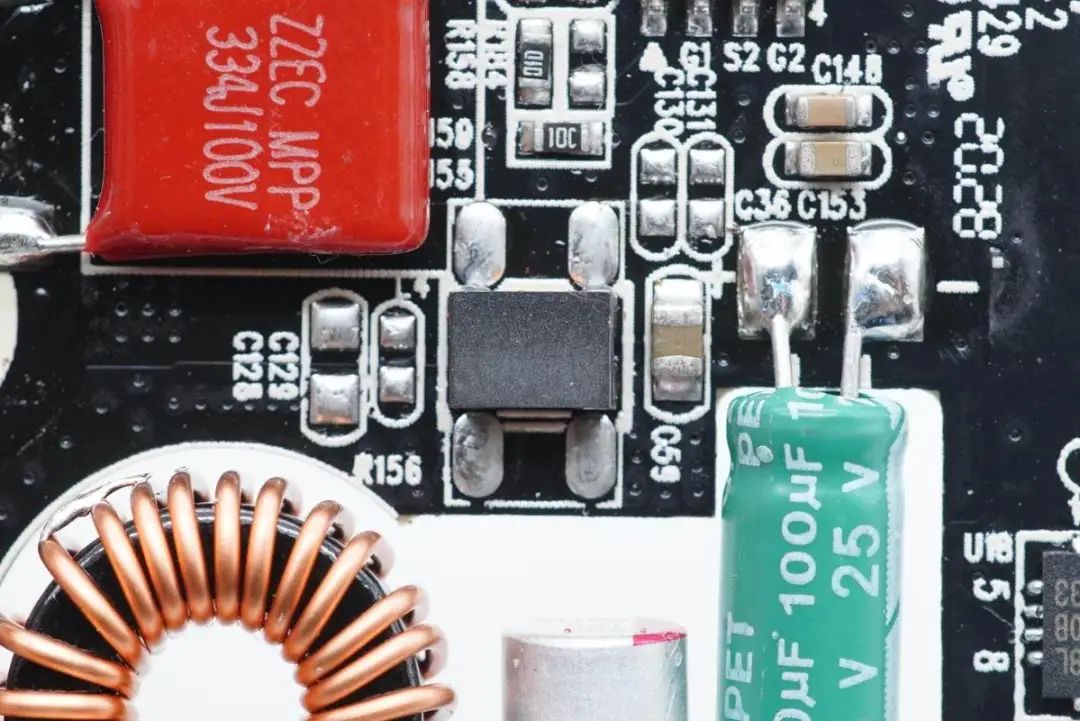

无线充谐振电容特写，ZZEC科雅专用谐振电容，0.33μF 100V。

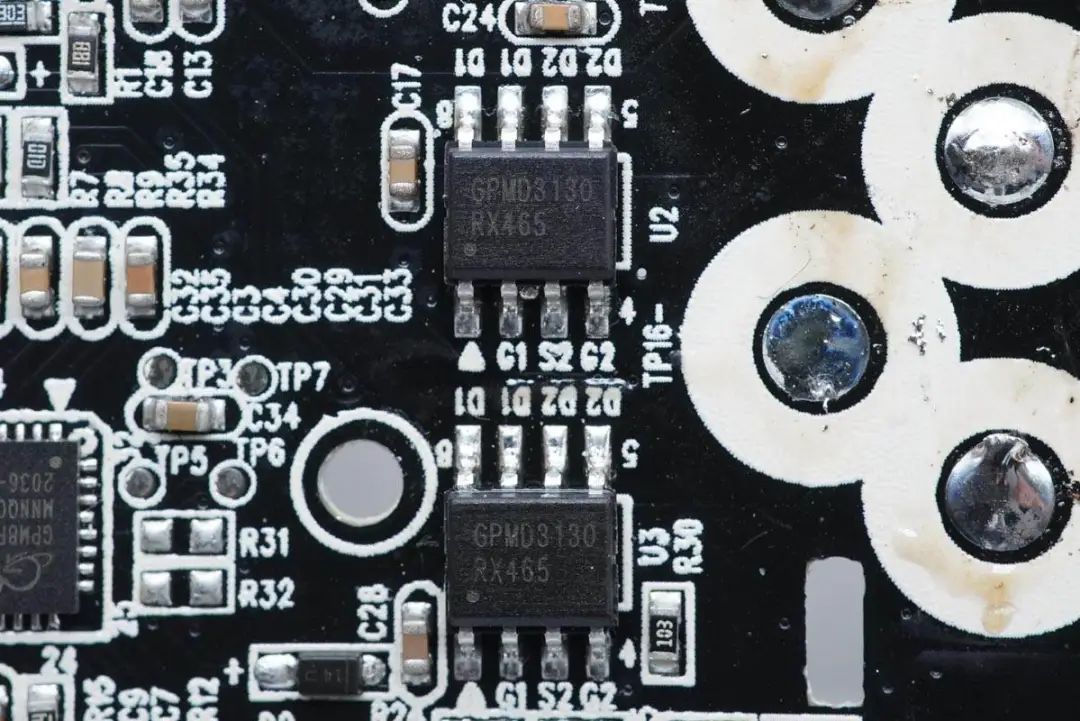

两颗凌通 GPMD3130A 双NMOS，用于无线充电线圈切换。
用于无线充电输入的滤波电感。

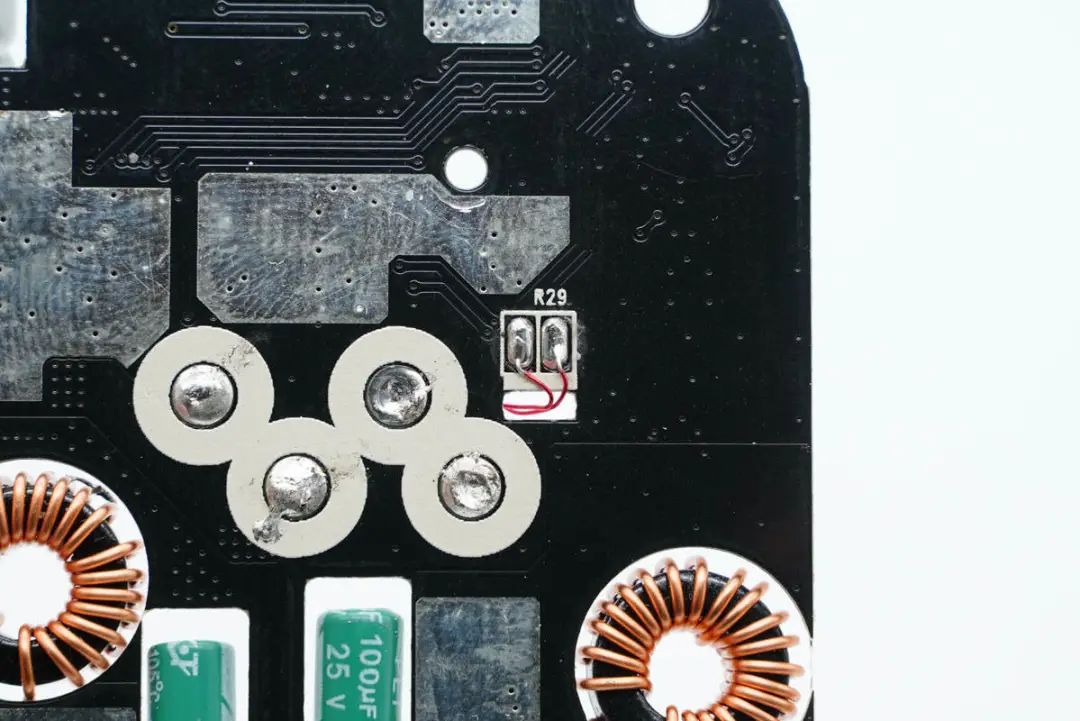

检测无线充电温升的热敏电阻焊盘。
热敏电阻特写。
以上是无线充电部分，下面是USB-C接口的快充输出部分。

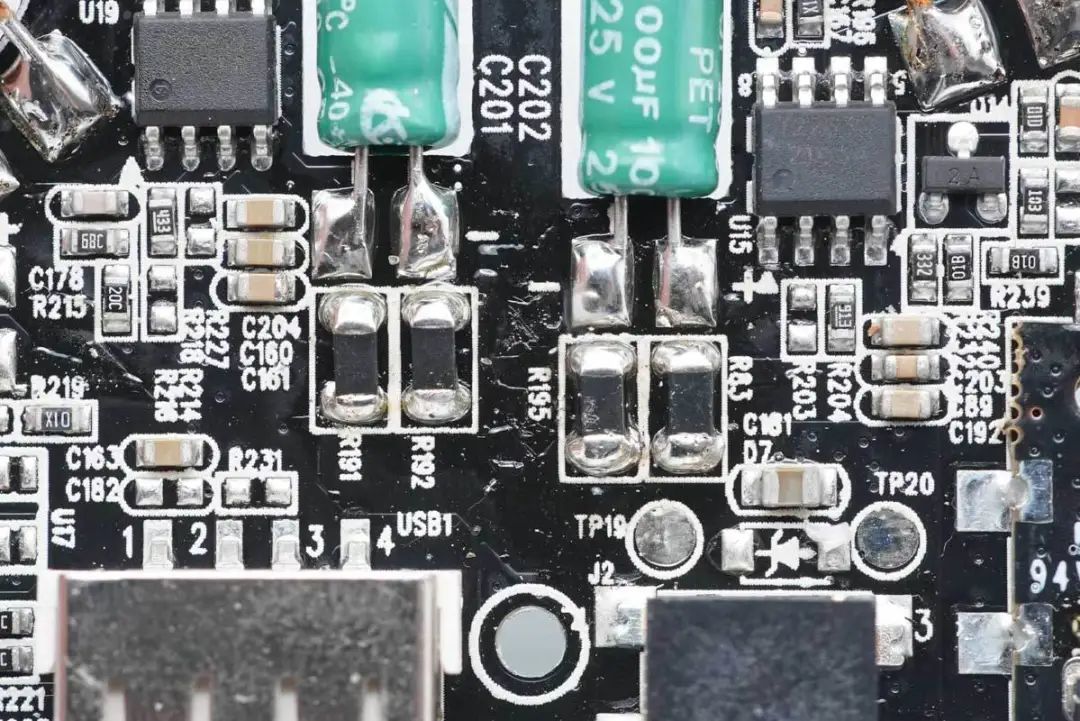

对应USB-C和USB-A降压电路的滤波电感，用于抑制高频干扰。

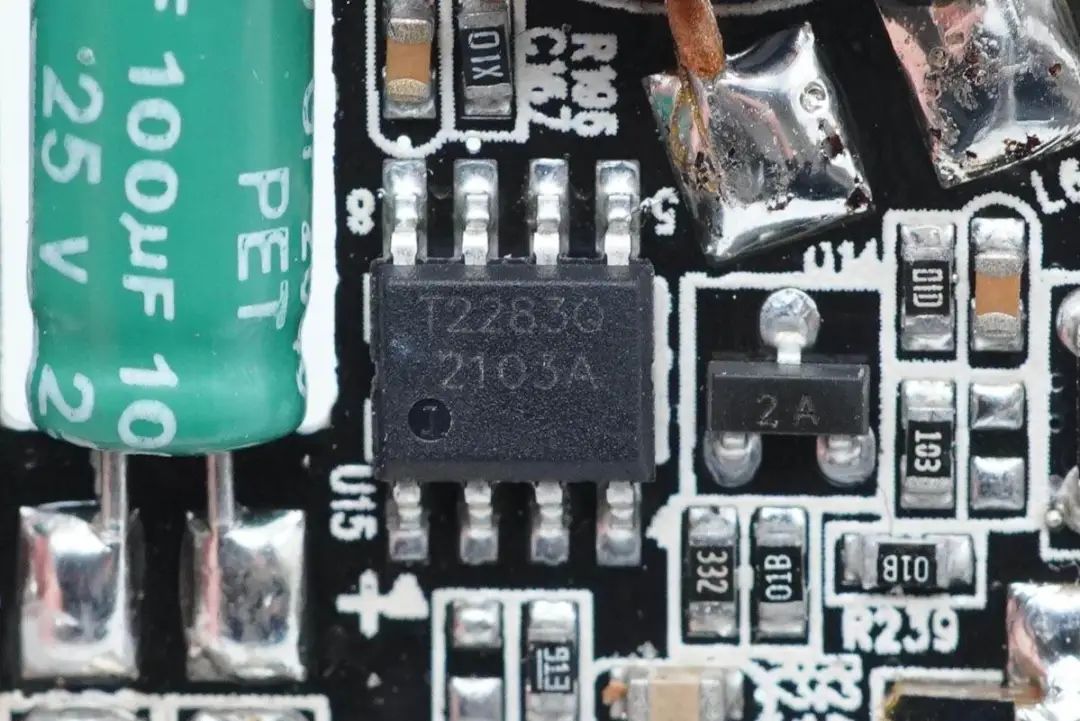

USB-C口降压转换器来自拓尔微，型号TMI2283Q，内部集成开关管，支持30V电压输入，支持3.5A输出电流，开关频率可调节，内部集成软启动，支持热关断，支持100%占空比。

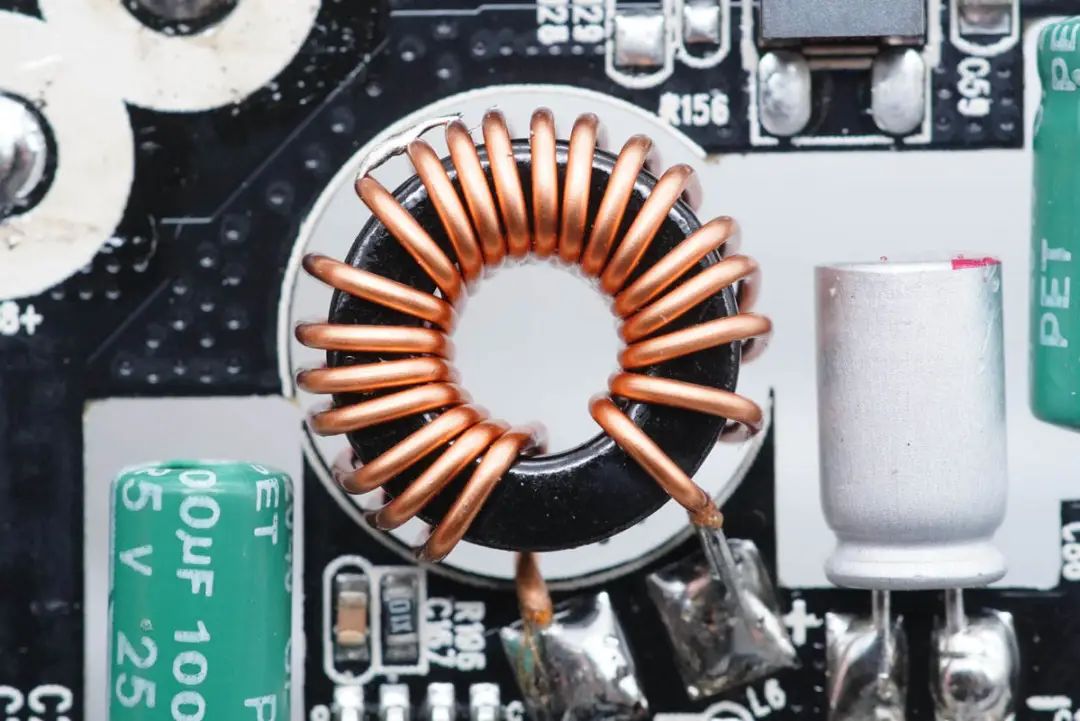

磁环降压电感特写。

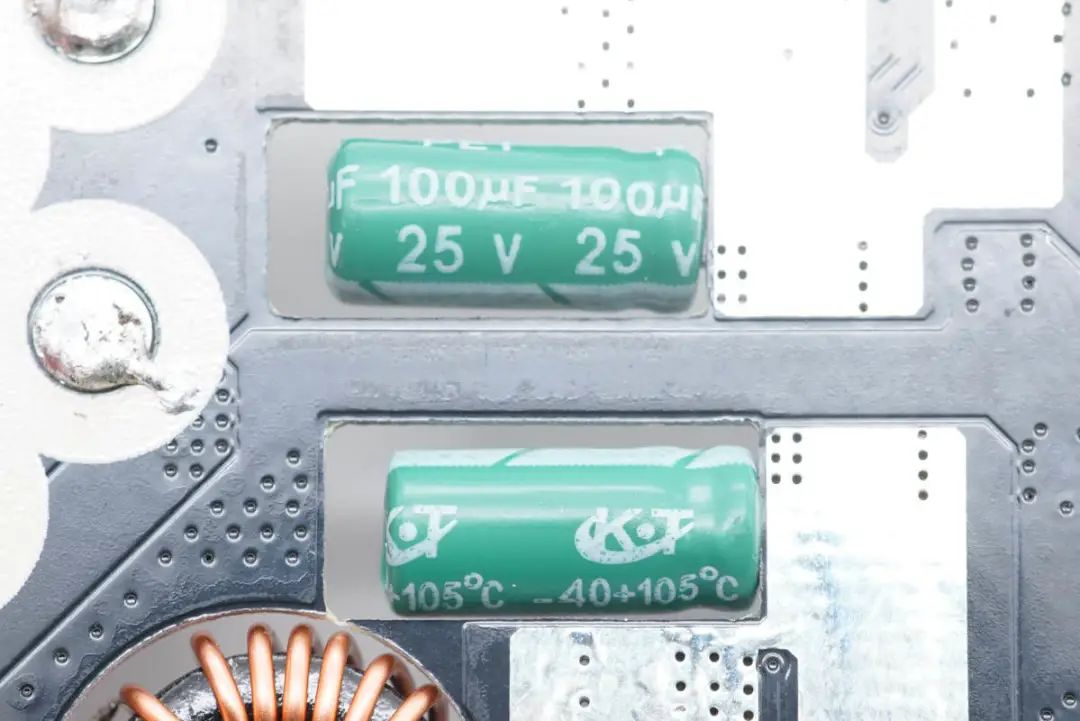

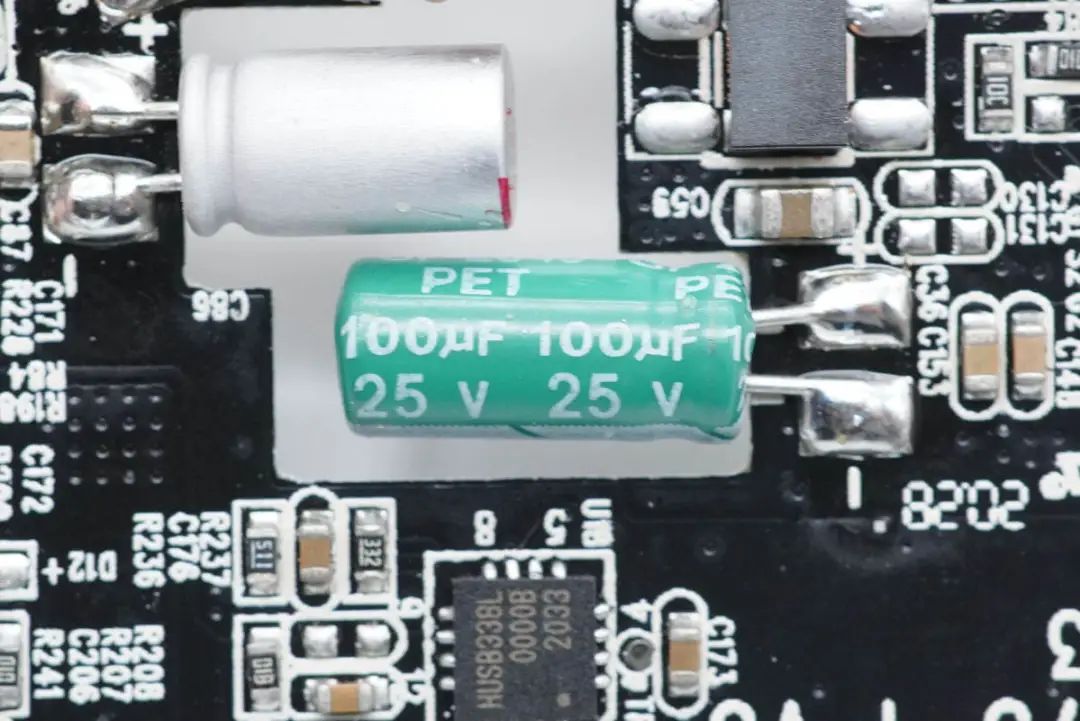

用于输入滤波的电解电容，来自东莞KT凯特电容有限公司，100μF 25V。

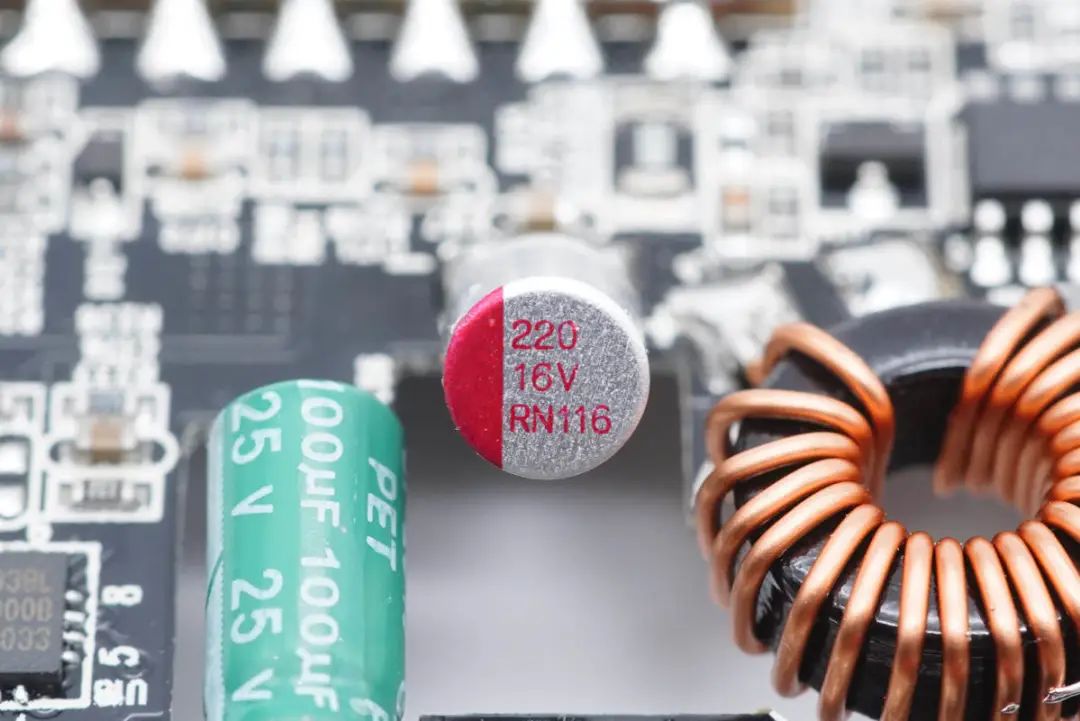

用于输出滤波的固态电容，柏瑞凯RN系列，220μF 16V。

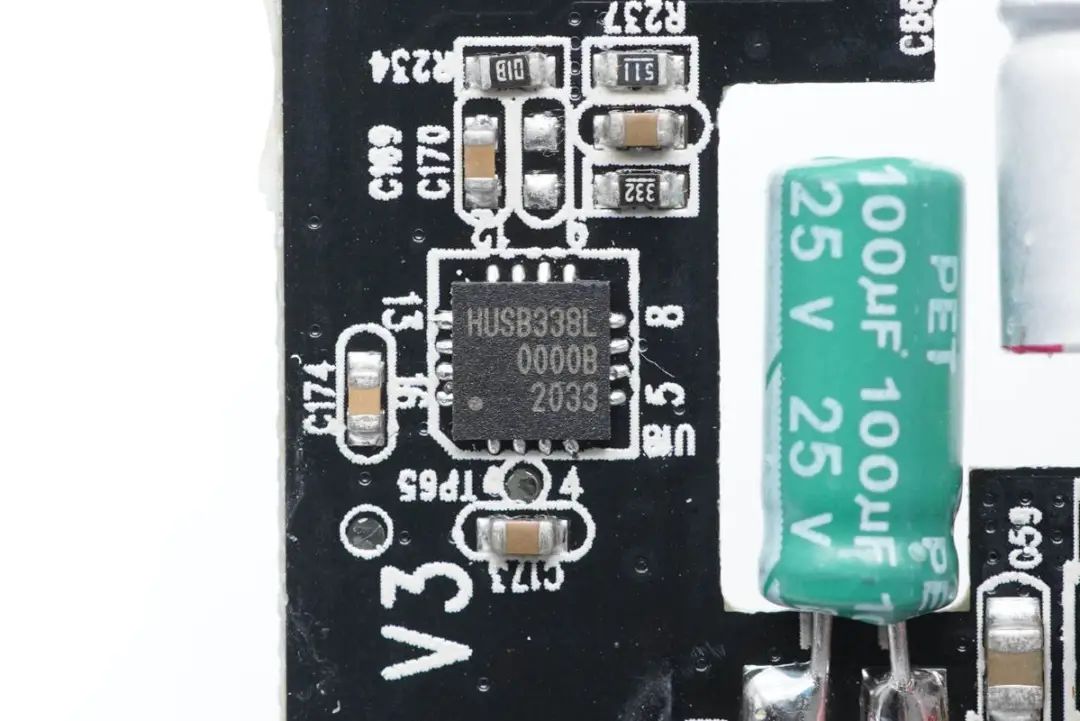

输出协议芯片使用慧能泰 HUSB338L，是一颗高性能、高集成度的USB Type-C Power Delivery（电力传输）控制器，它集成了PD3.0、PD2.0、PPS、HVDCP、BC1.2等协议，适用于电源适配器、车载充电器、移动电源等应用场合。

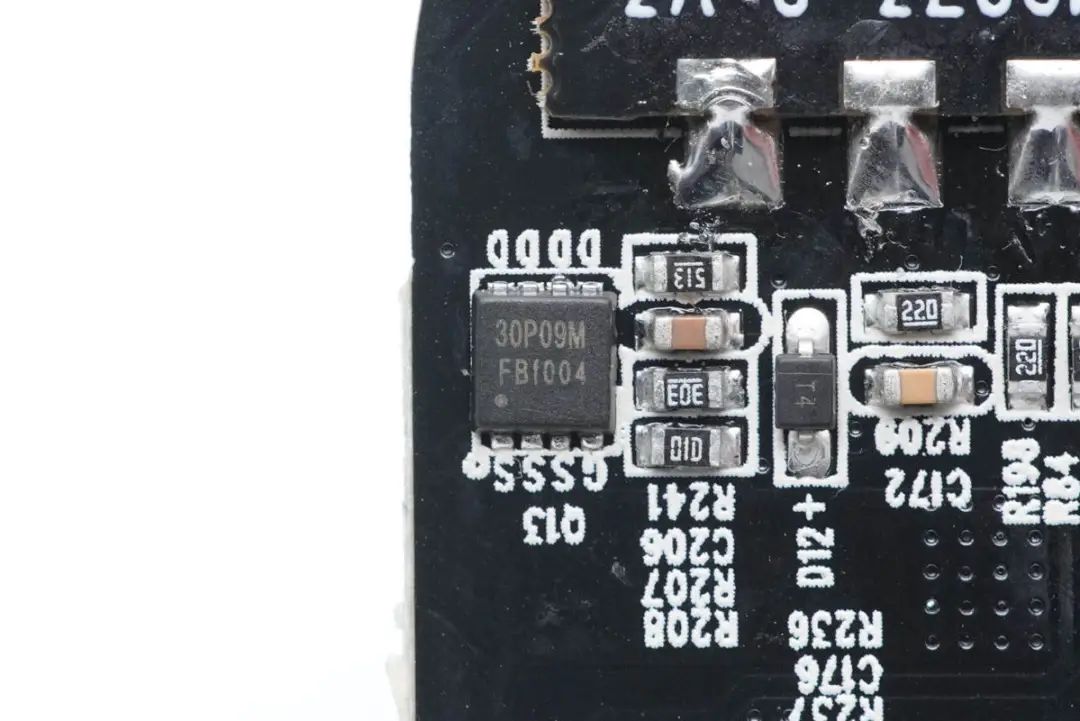

输出VBUS开关管采用芯电元PED30P09M，双PMOS，防止输出倒灌，耐压30V，导阻25mΩ，采用PDFN3333封装。

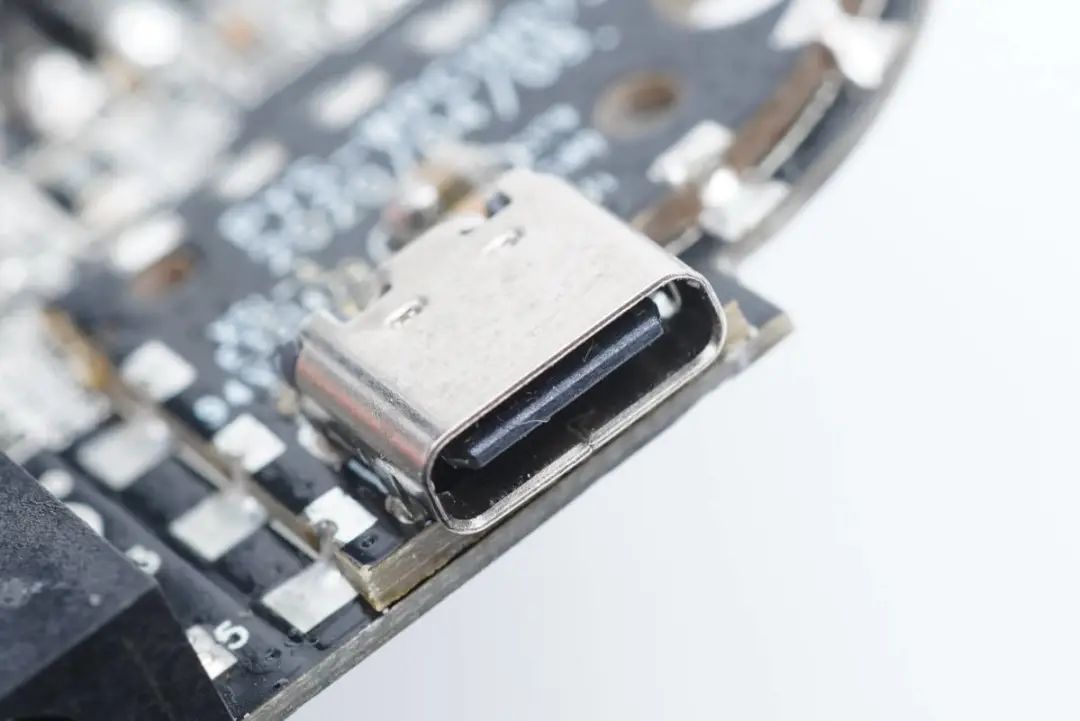

USB-C母座焊接在小板上，再焊接到PCB上。
下面是用于USB-A接口降压输出的电路。

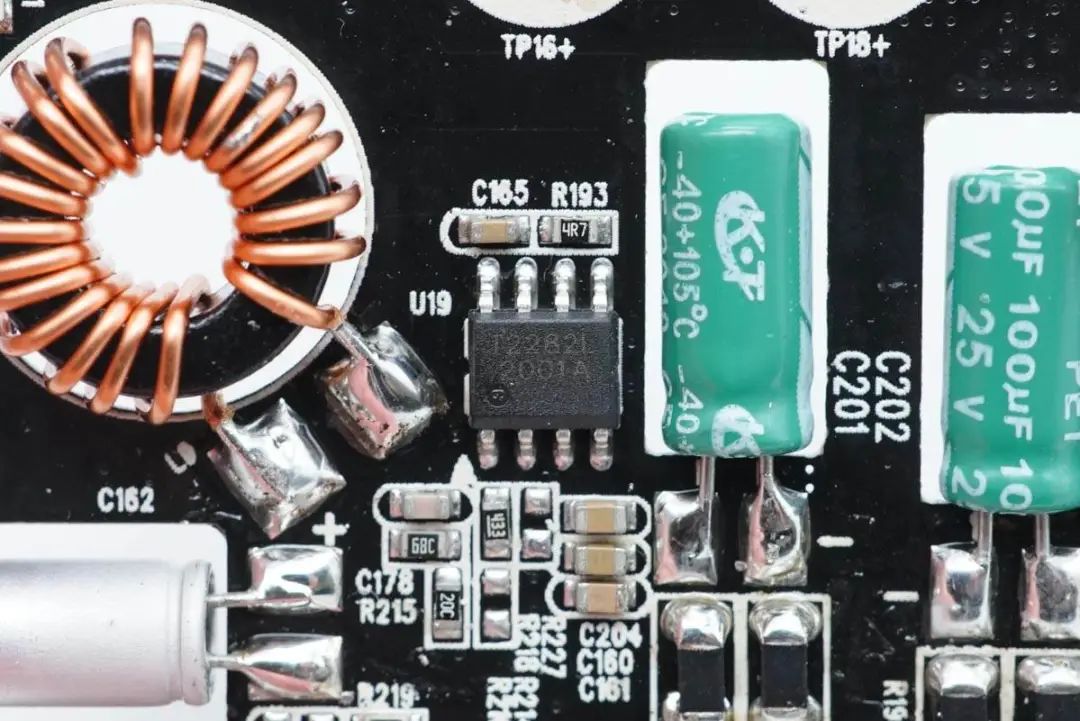

USB-A口降压转换器来自拓尔微，TMI2282L，内部集成开关管，支持30V电压输入，支持2.75A输出电流，开关频率可调节，内部集成软启动，支持热关断，支持100%占空比。
磁环降压电感特写。
用于输入滤波的电解电容，来自开KT凯特，100μF 25V。

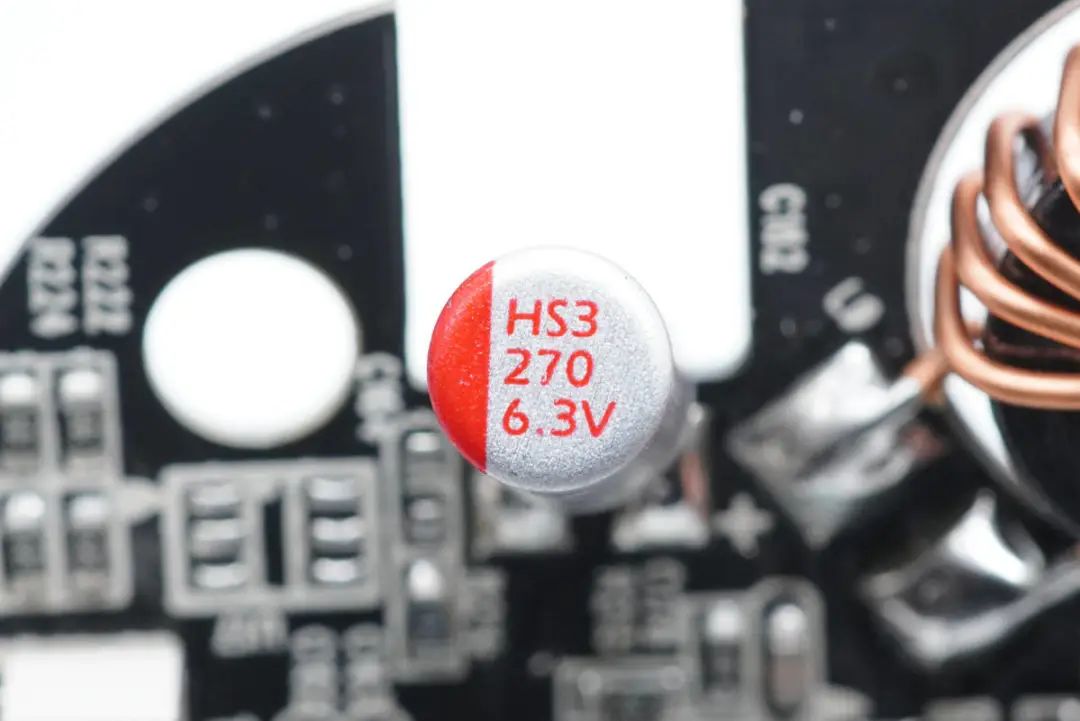

USB-A口采用一颗270μF 6.3V电解电容滤波。

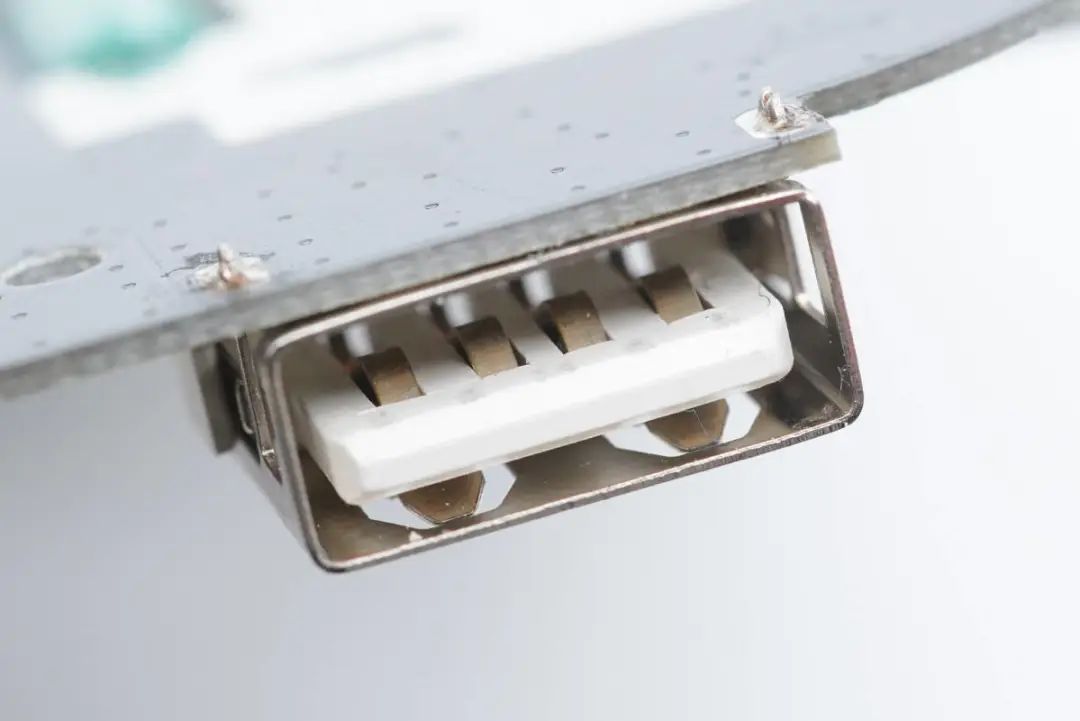

USB-A口特写，采用过孔焊接固定。

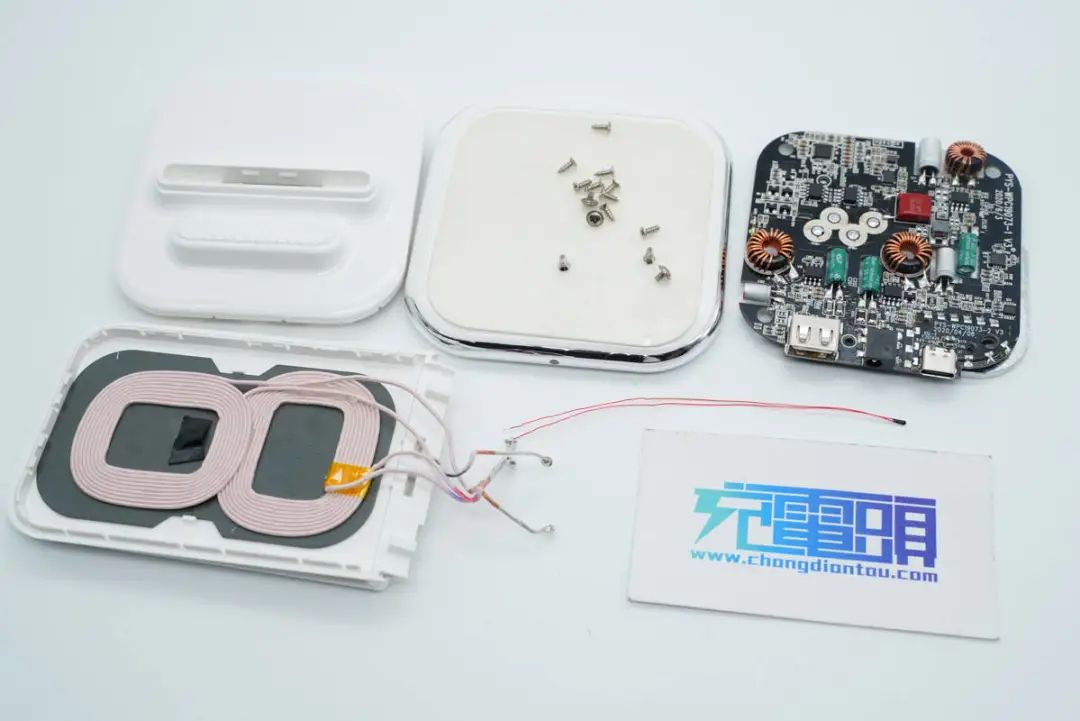

全部拆解完毕，来张全家福。
充电头网拆解总结
鹏元晟无线充电器具有1A1C双接口输出，支持18W快充，能够在无线充电的同时，为连接的其他设备快充。同时还支持手机水平和垂直放置，不管是看消息还是看视频都可以无线充电，非常方便。同时USB-A口可以为鼠标及小风扇供电，非常适合办公桌应用。
充电头网通过拆解了解到，鹏元晟无线充电器内置三路独立的同步降压电路，对应无线充和两路输出。无线充使用凌通无线充电主控配合芯洲集成功率级，使用诚芯微CX8825降压为无线充电供电。USB-C接口使用拓尔微同步降压芯片搭配慧能泰HUSB338L协议芯片，USB-A接口使用拓尔微同步降压芯片输出。
这款无线充内置的USB输出，大大方便了多个设备同时充电的需求，免去了多个设备同时充电时使用多个充电器的麻烦，简化生活。
