视觉盛宴！你没见过的电子元器件的另一面！

作者：TubeTimeUS  排版：晓宇

看一下LED，电阻，电容，二极管等这些迷人且很有教育意义的横截面，喜欢请留言点赞并转发，感谢芯片之家小伙伴的支持！

1、电容

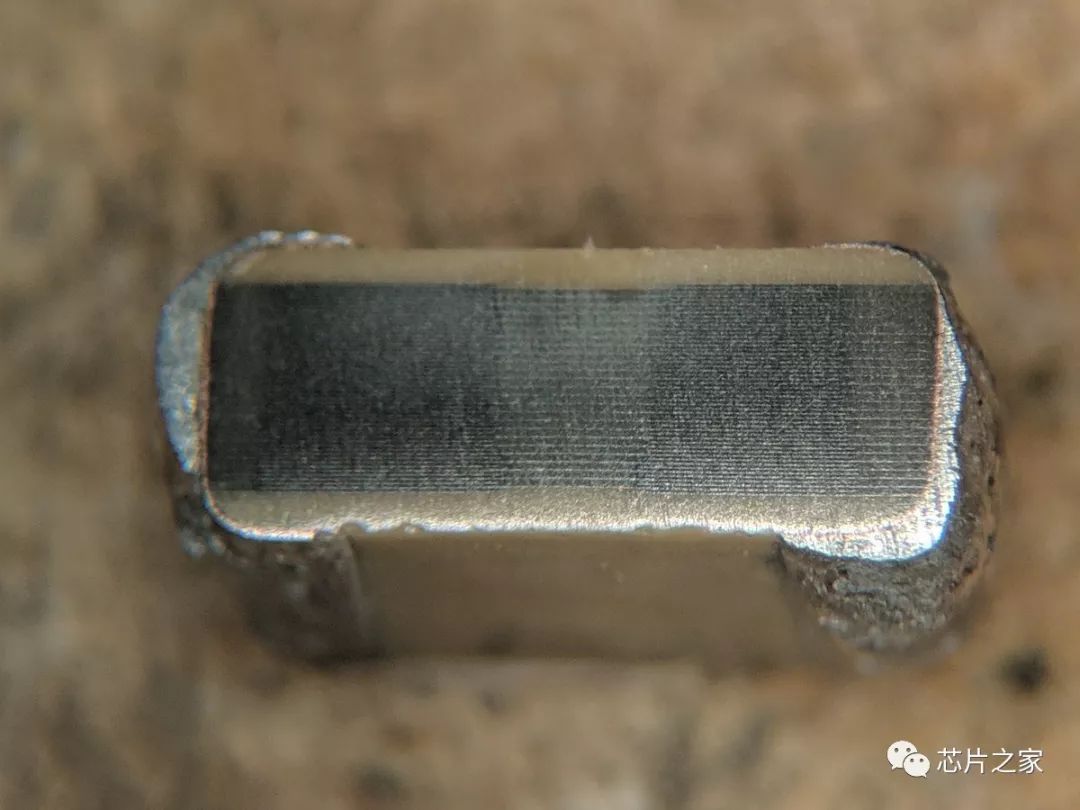

这是表面贴装电容的横截面，电容内部原来长这个样子

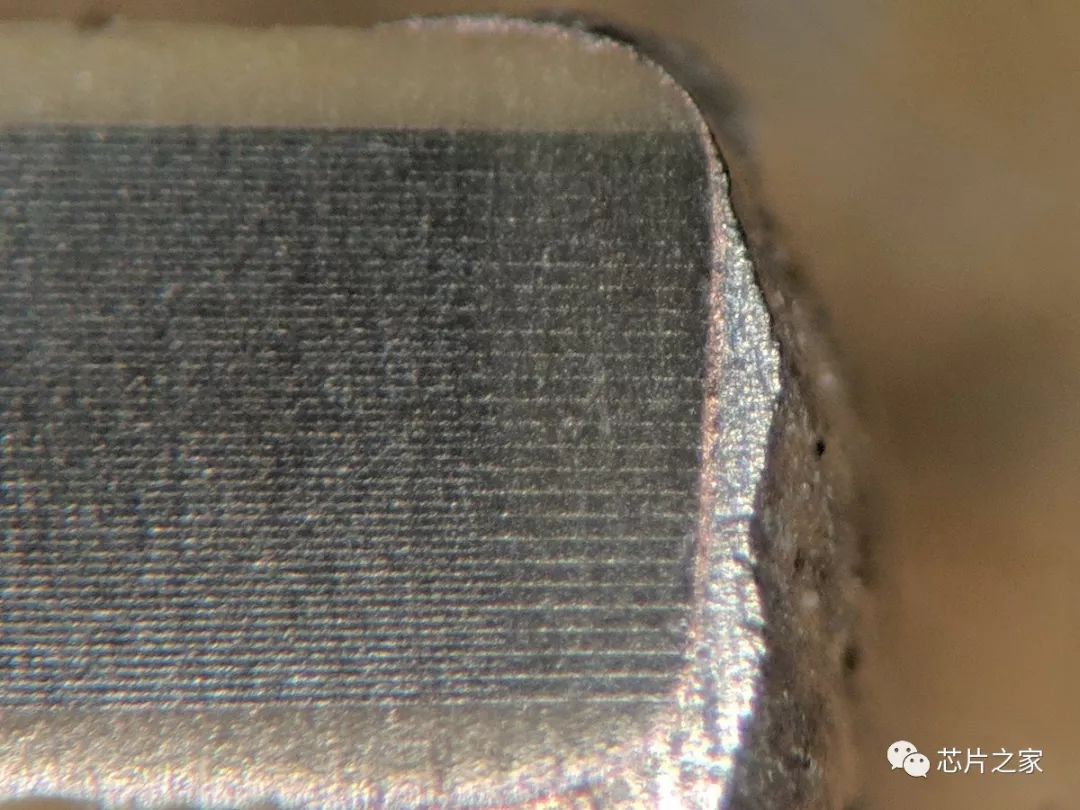

来一个特写，能看出这些层是相互交叉的吗？

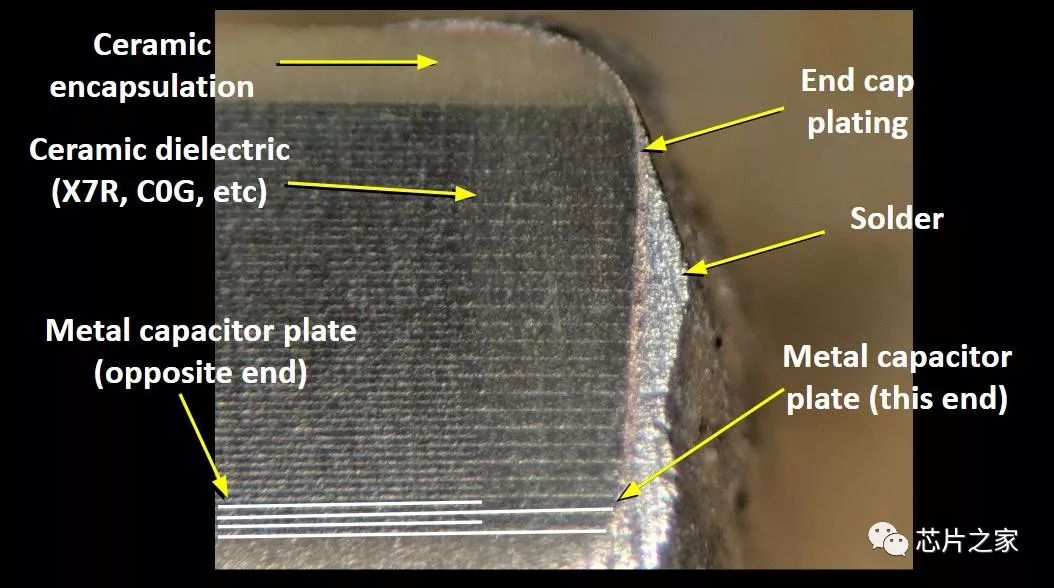

这里是带注释的版本，英文应该都没问题吧，就不翻译了

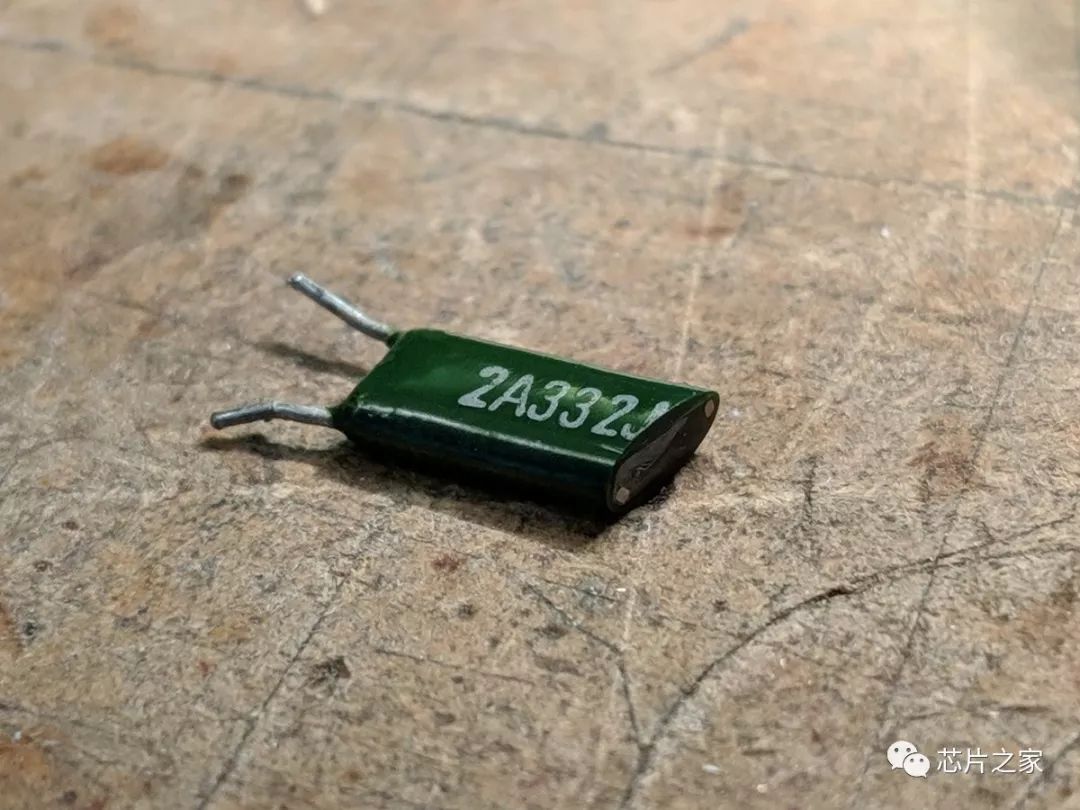

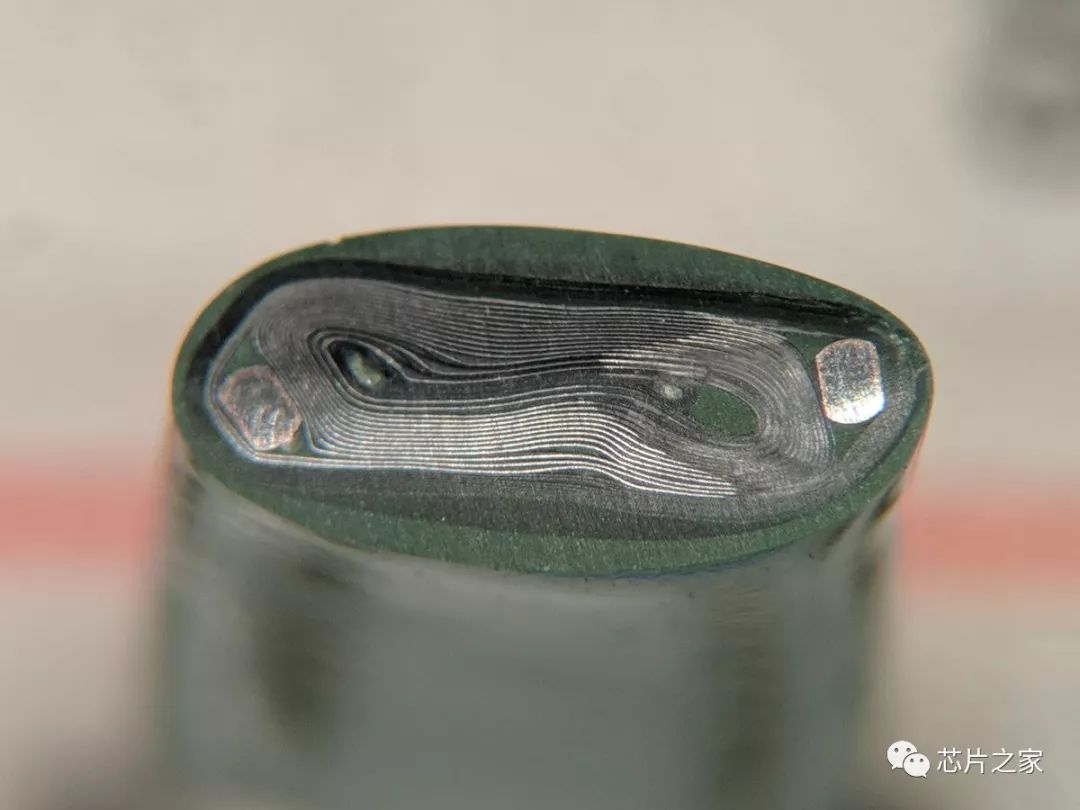

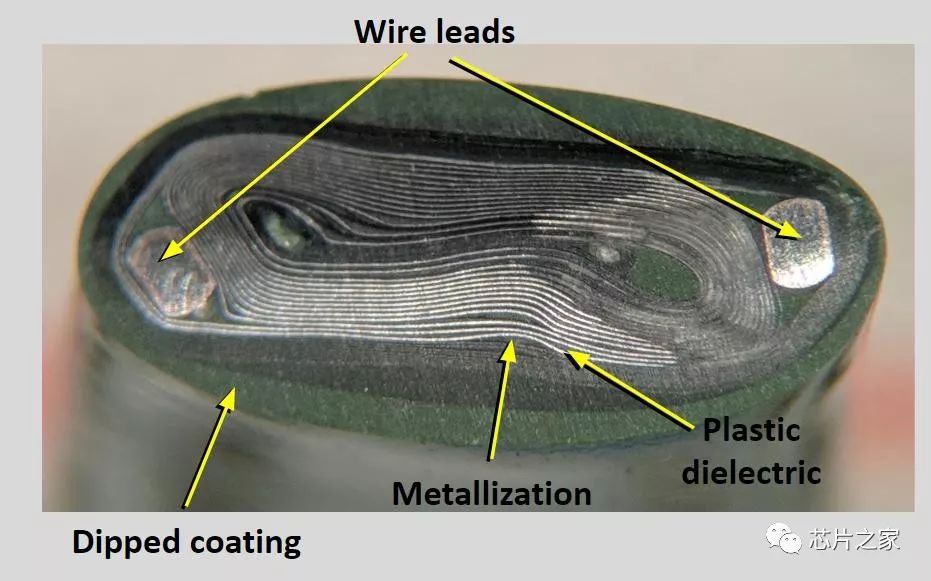

下面是薄膜电容的横截面，一层一层的，挺有感觉

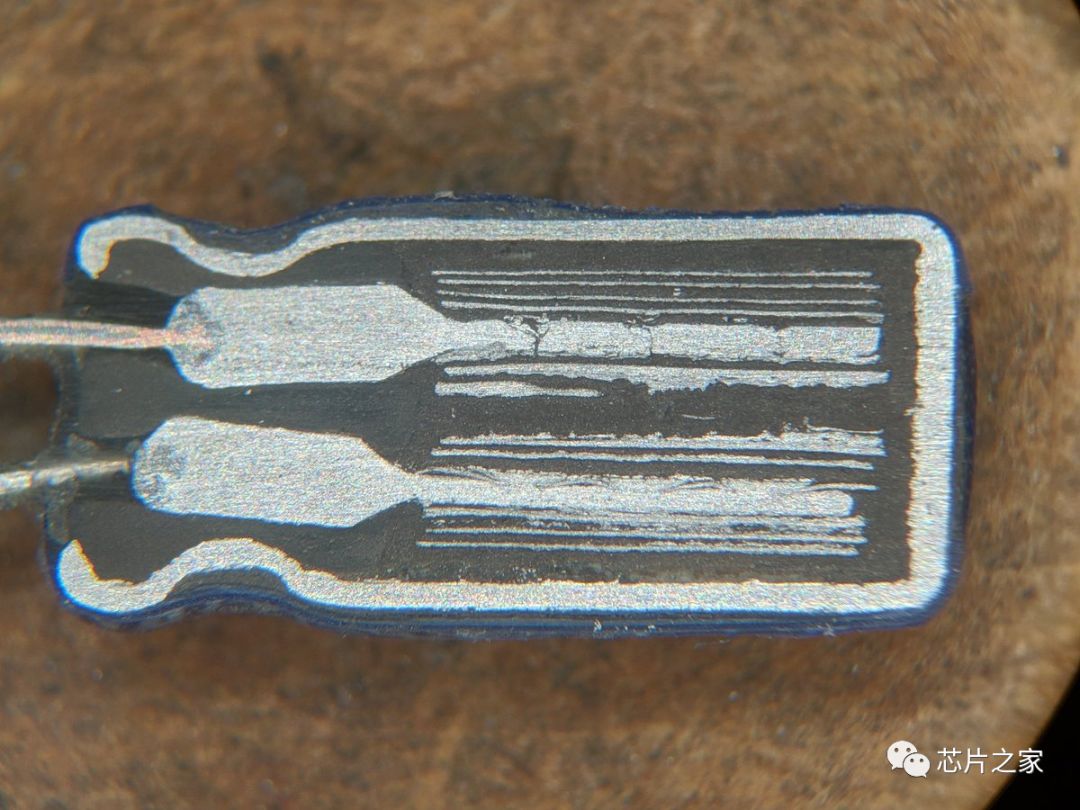

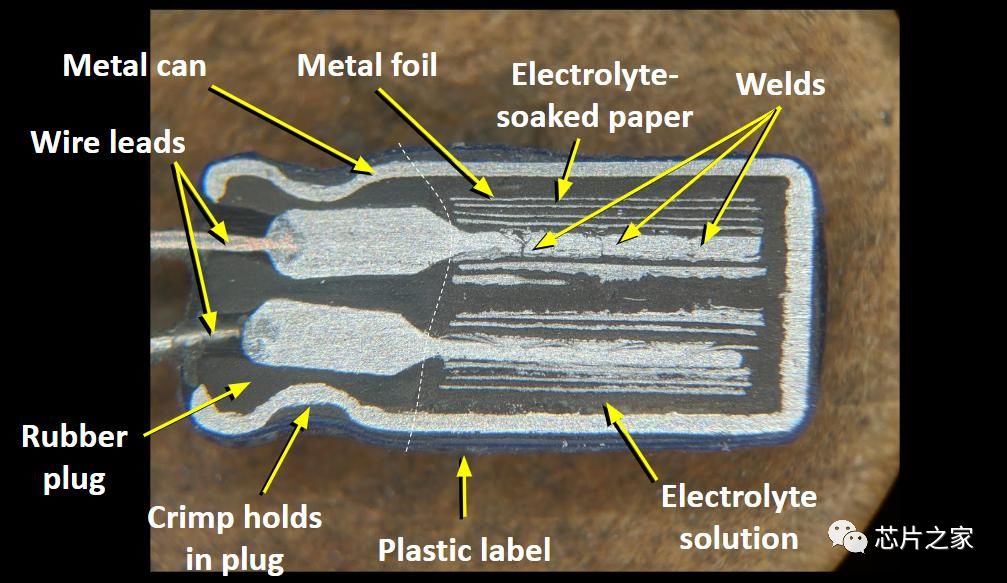

我们每天接触的电解电容来了

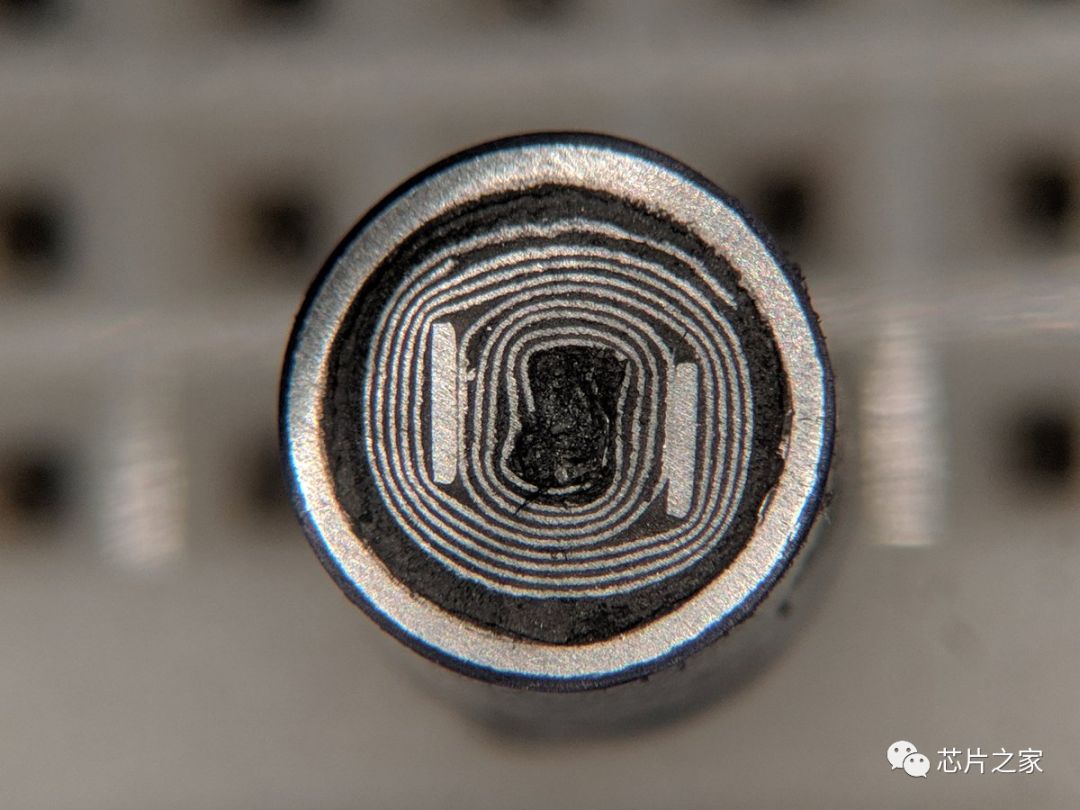

    来个俯视图，是不是很帅！

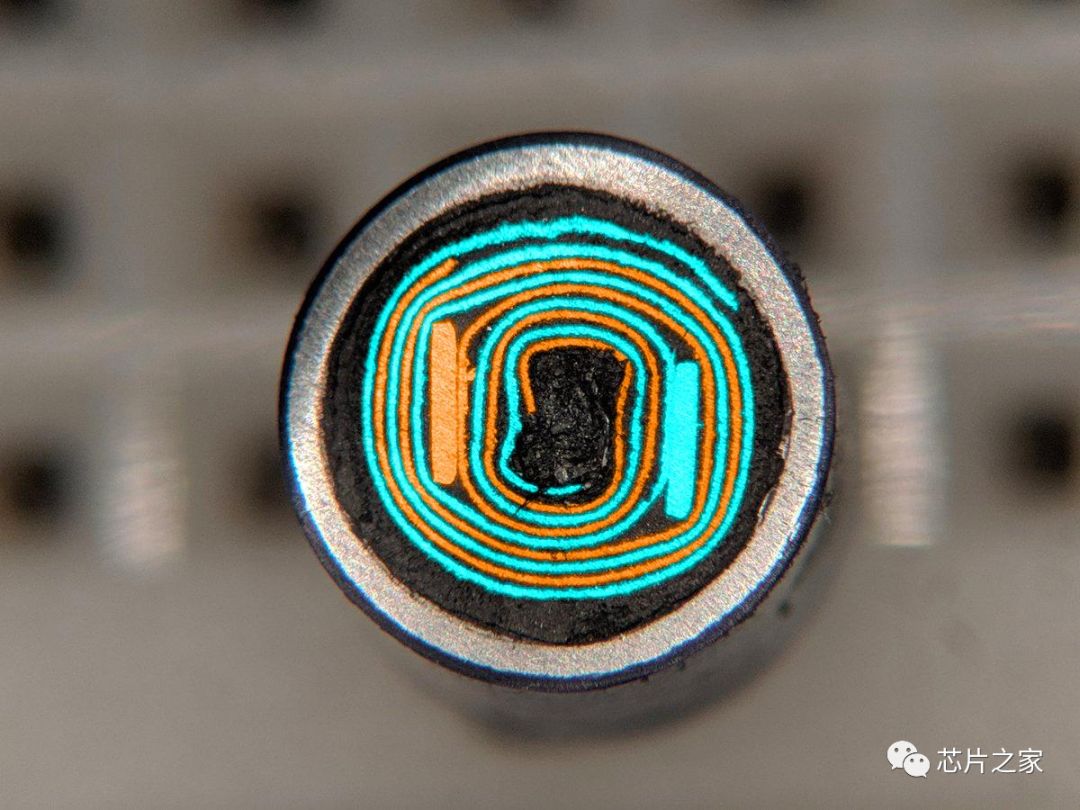

    这个版本，每层都有颜色，以便追踪他们是如何相互缠绕的

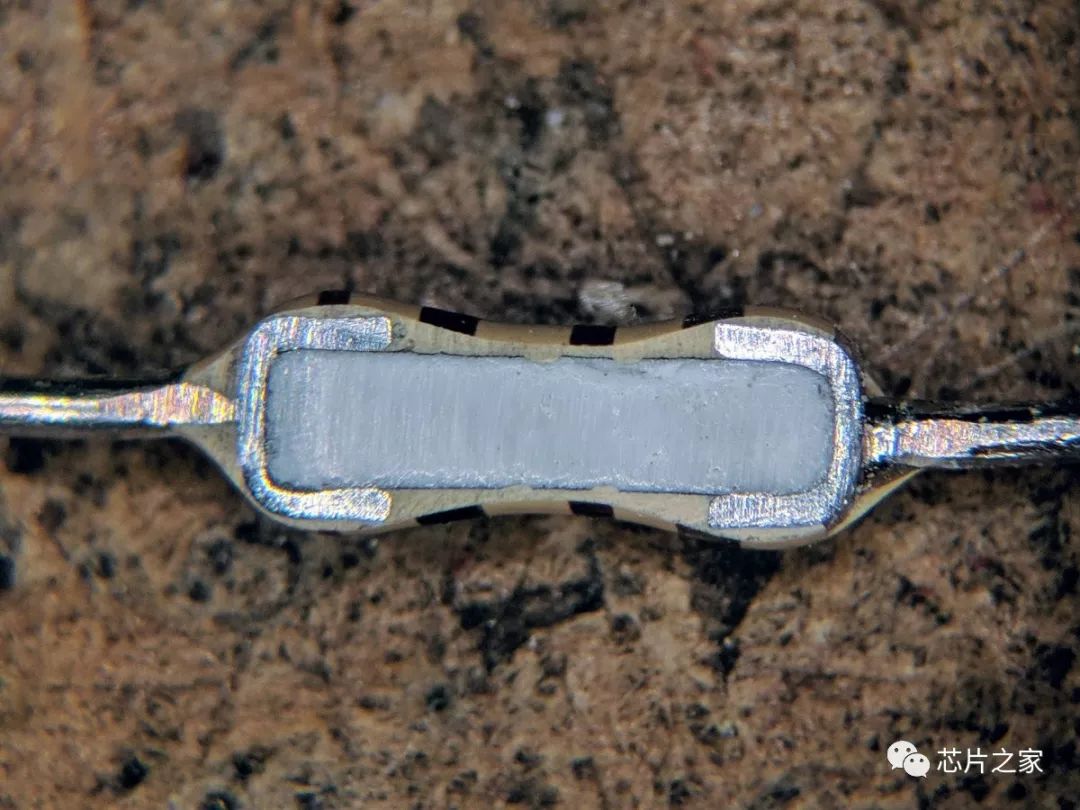

插件陶瓷电容的横截面

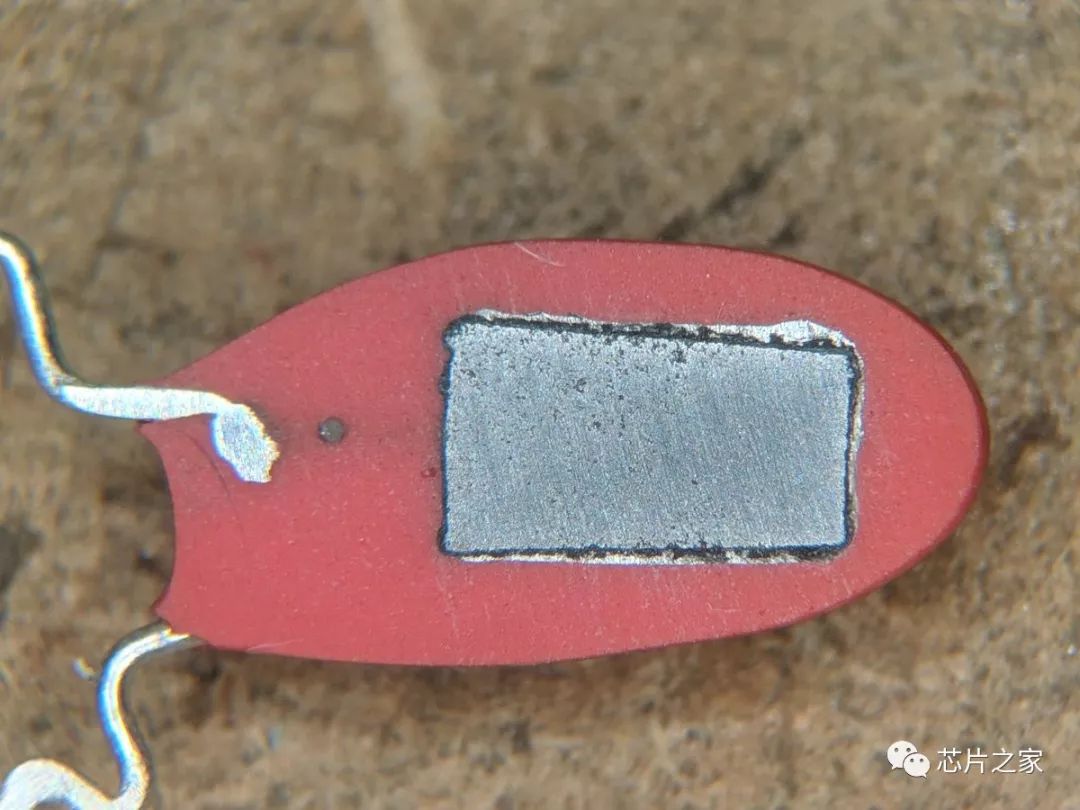

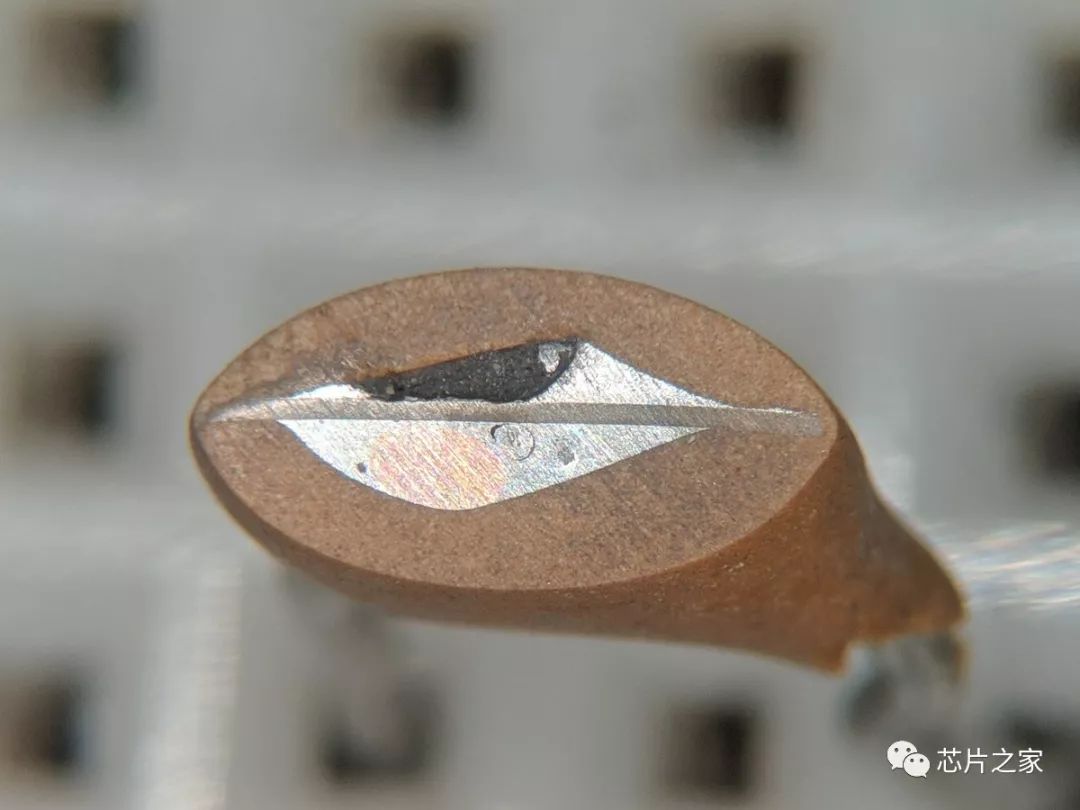

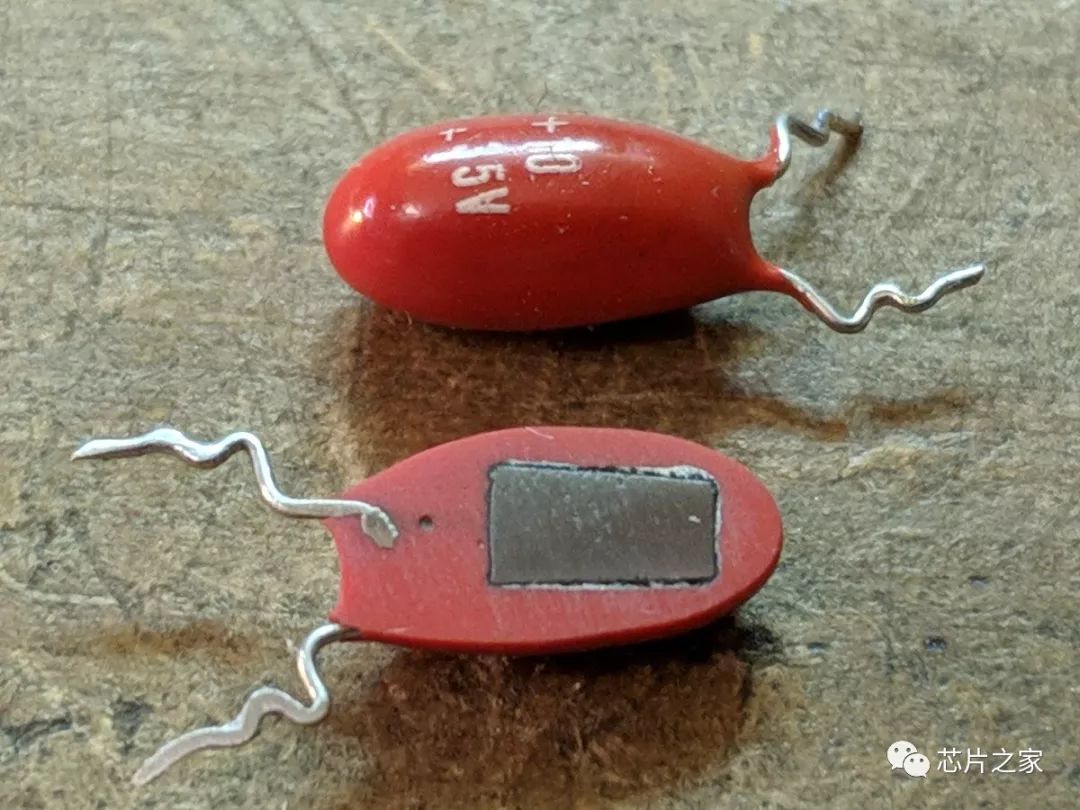

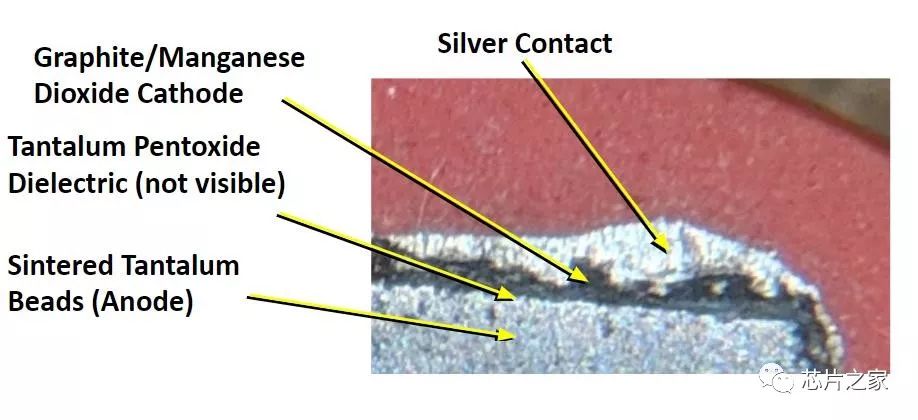

这是一个胆电容的横截面，有小伙伴说这个是枸杞电容，看来这位90后已经在养生了

2、电阻

说完了电容，下面就是电阻了，电阻内部长啥样？可以看到设备留下的部分螺旋槽，在制造过程中，该机器可以去除碳膜，增加阻值，直到达到目标值。

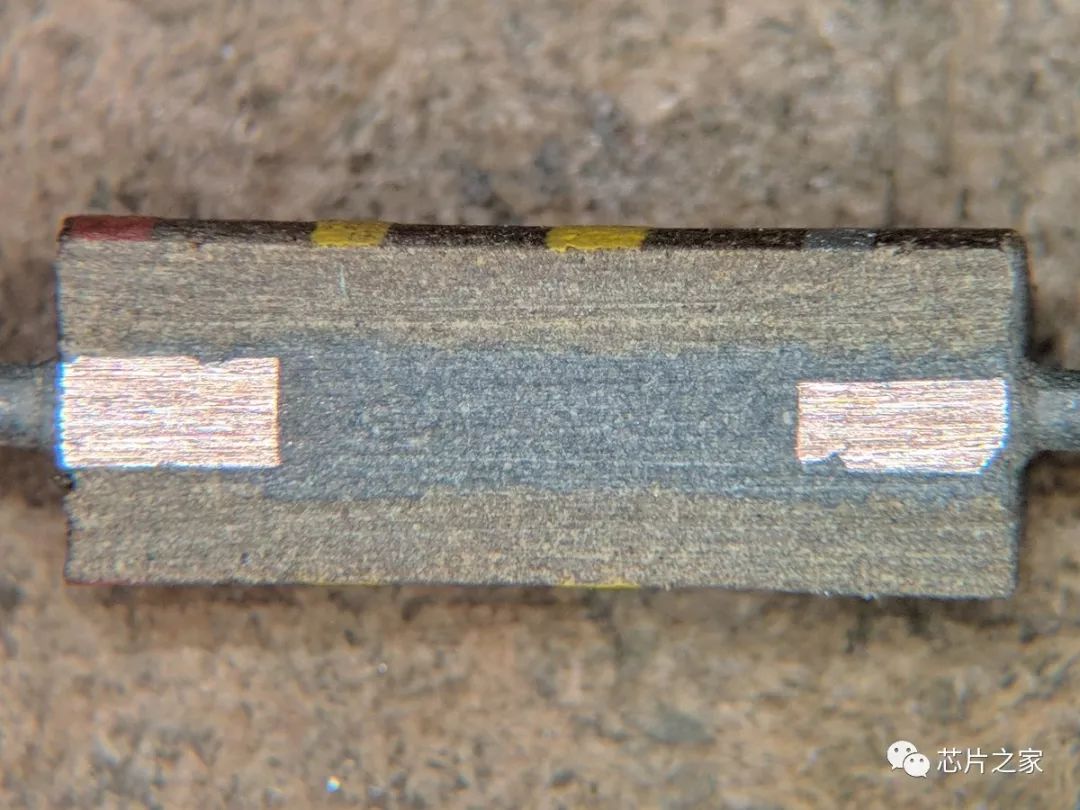

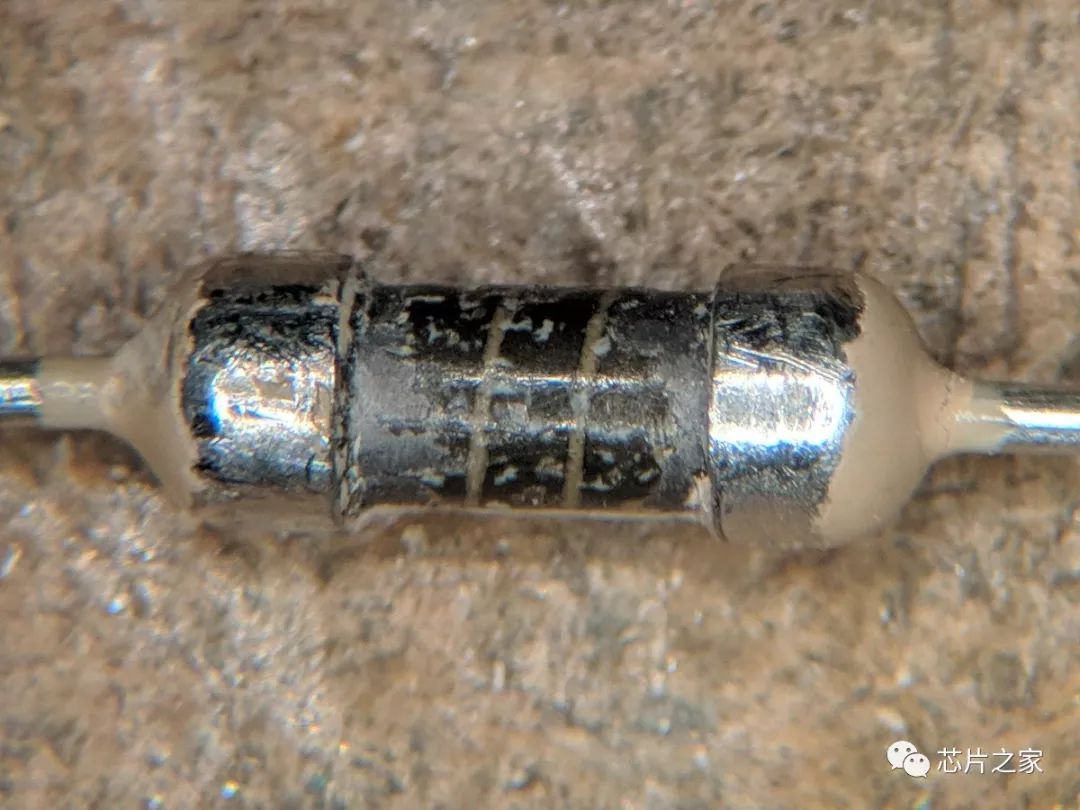

   咦，这个是啥？这是去除外壳的碳膜电阻！

    与老式的碳成分电阻比较，它只是酚醛管内的碳粉。

该电阻阻值为7.5欧姆，好像并不需要太多的碳来获得阻值。

3、电感

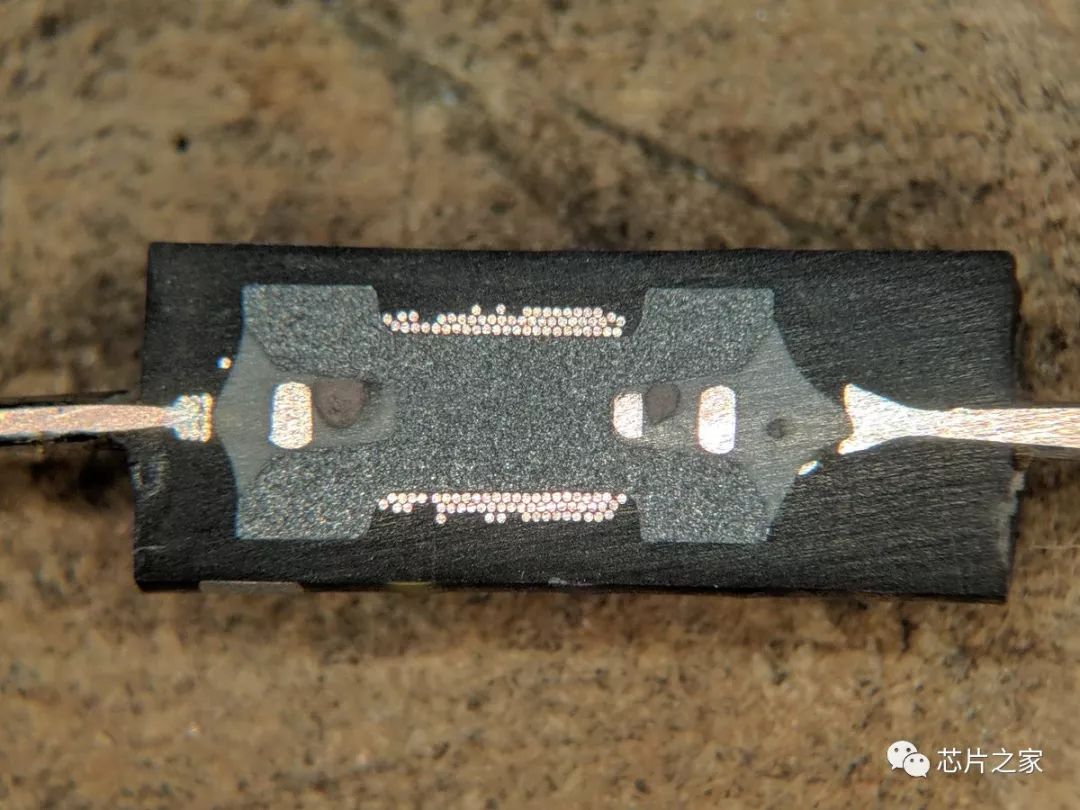

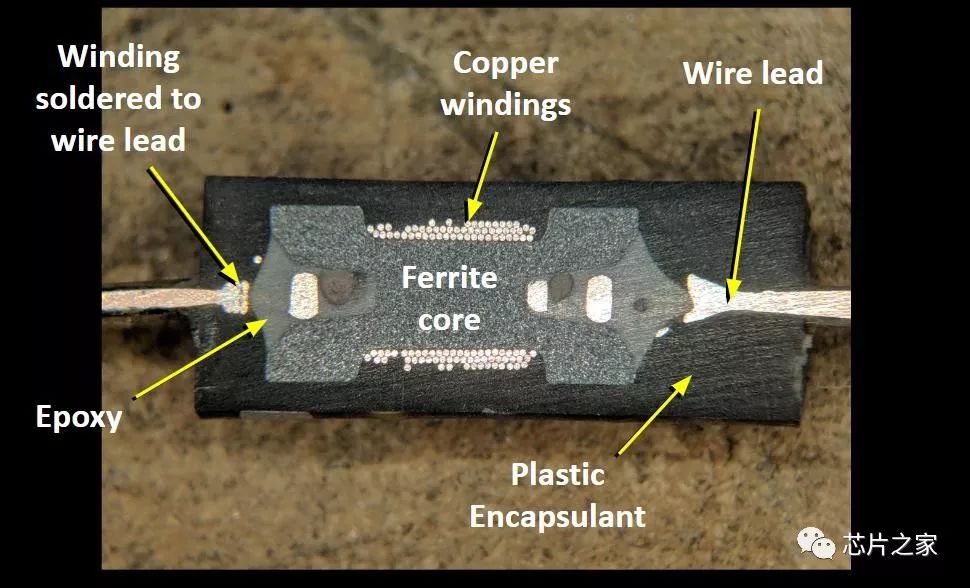

看看这个电感的横截面

4、LED

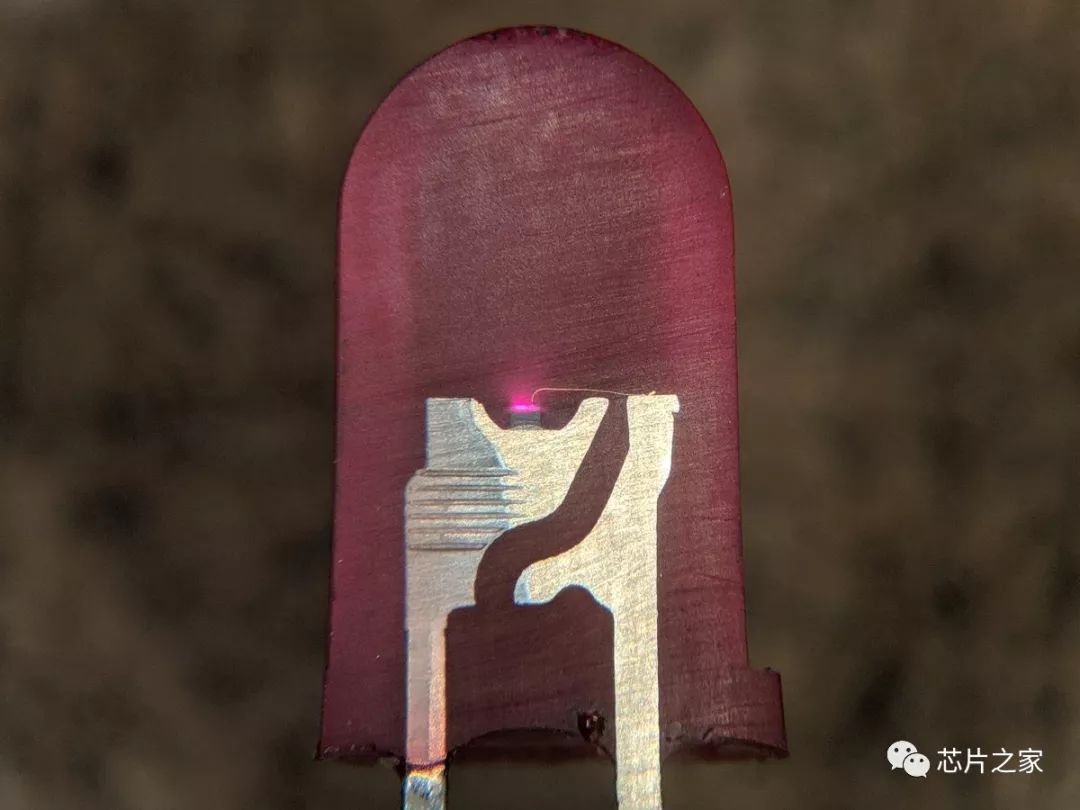

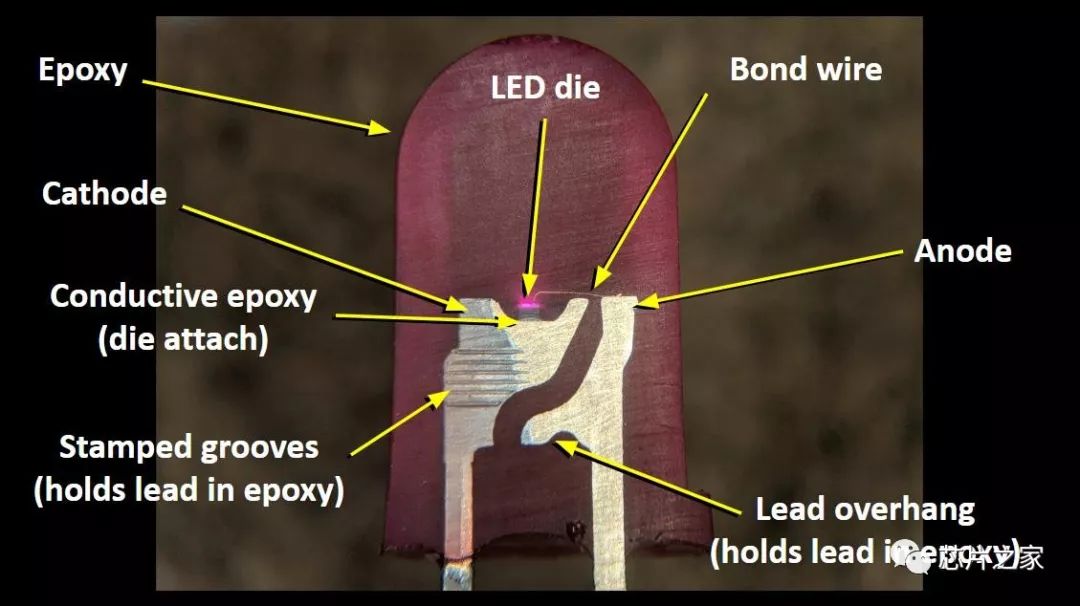

这是LED灯的横截面，现在还在工作着呢

5、二极管

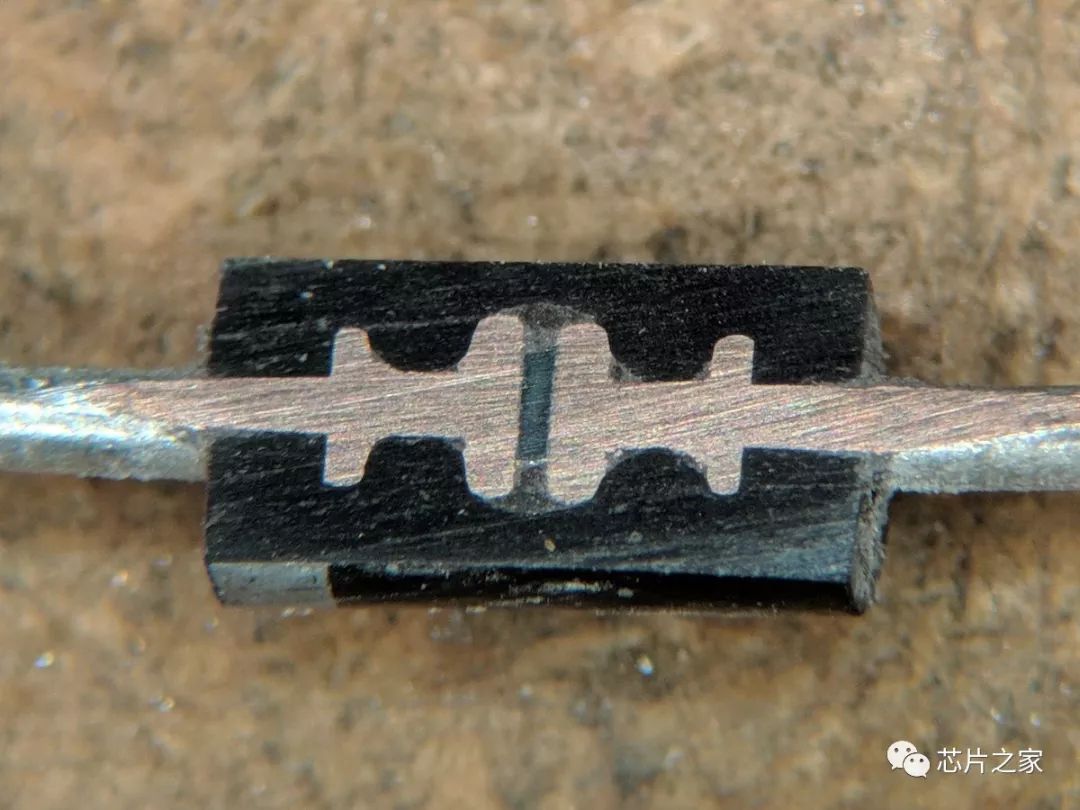

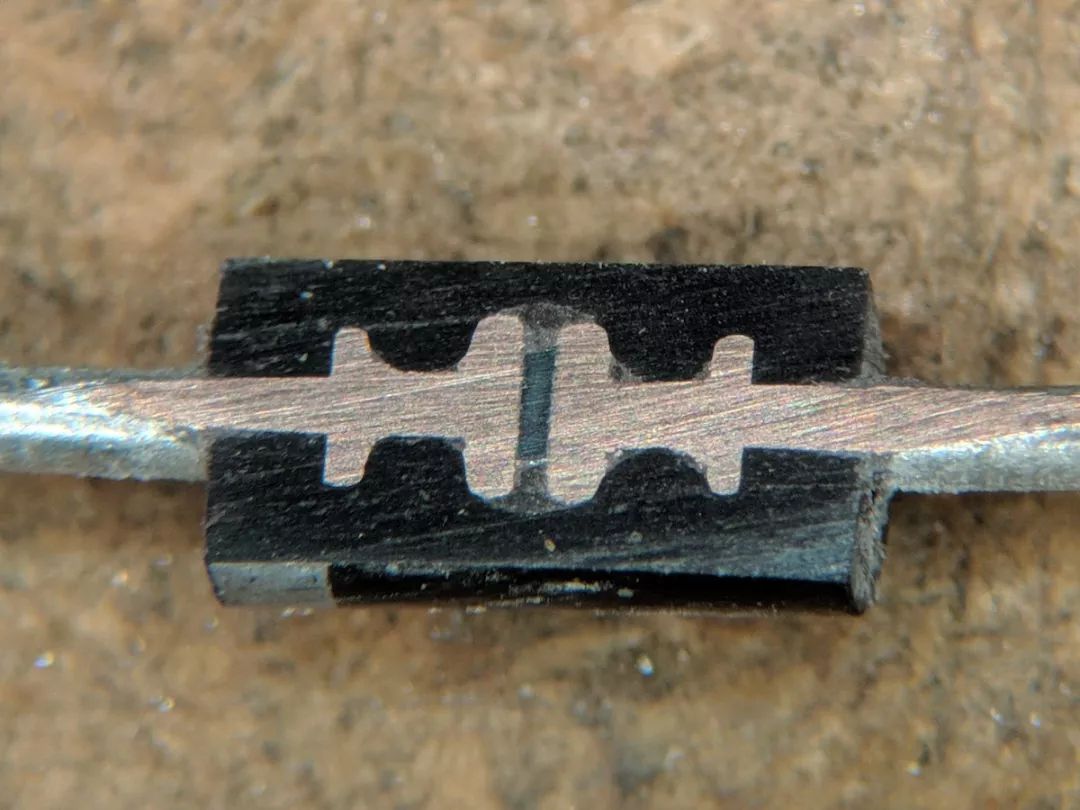

这是二极管1N4007的横截面！中间可以看到硅片，中间大的那一部分有助于将他们固定在塑料壳中



6、晶体管

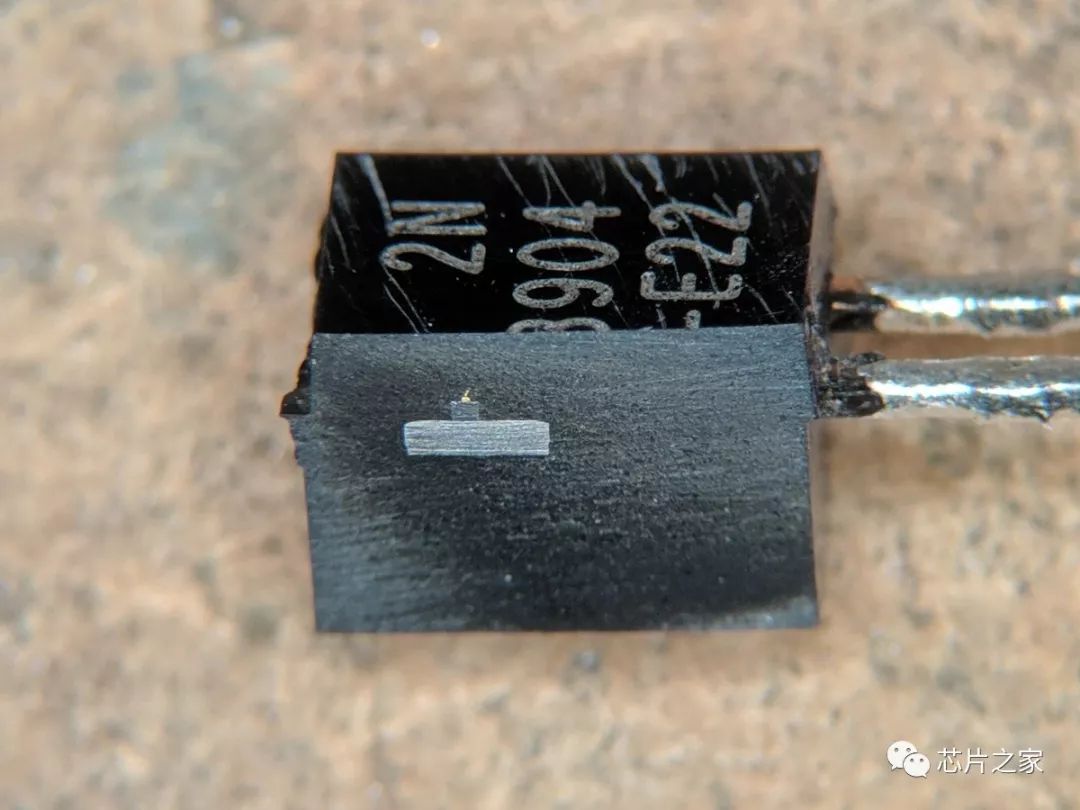

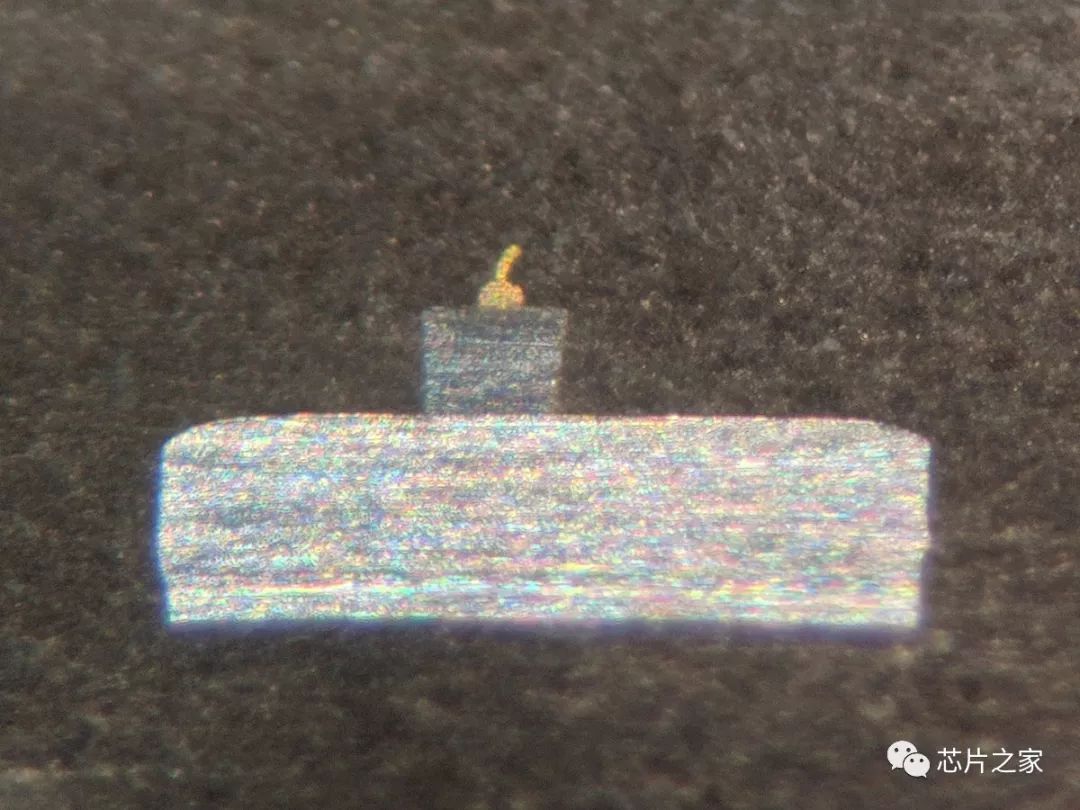

这是2N3904 NPN晶体管的横截面，那个小小的斑点是什么

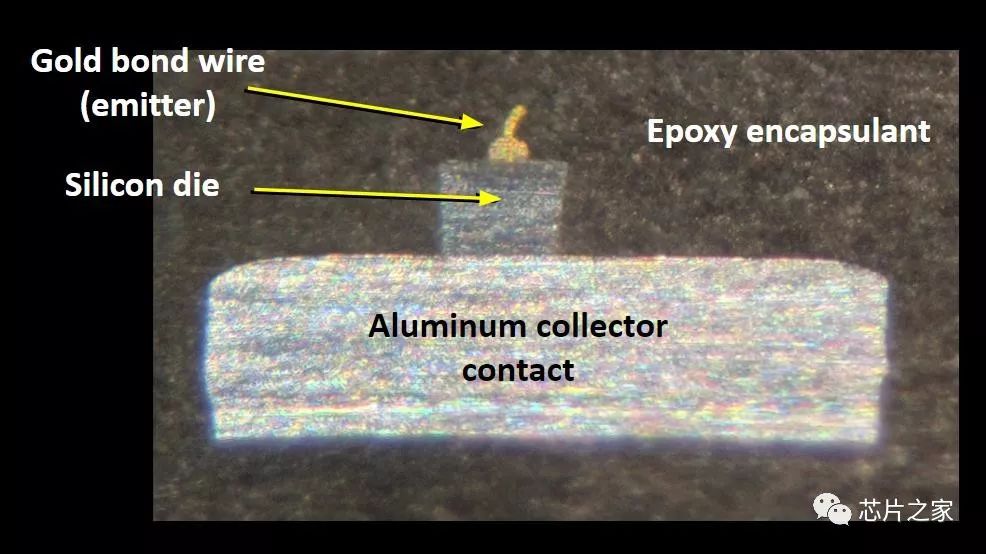

   顶部的小金币是发射极键合线！下面的大金属塞是集电极端子

7、按键

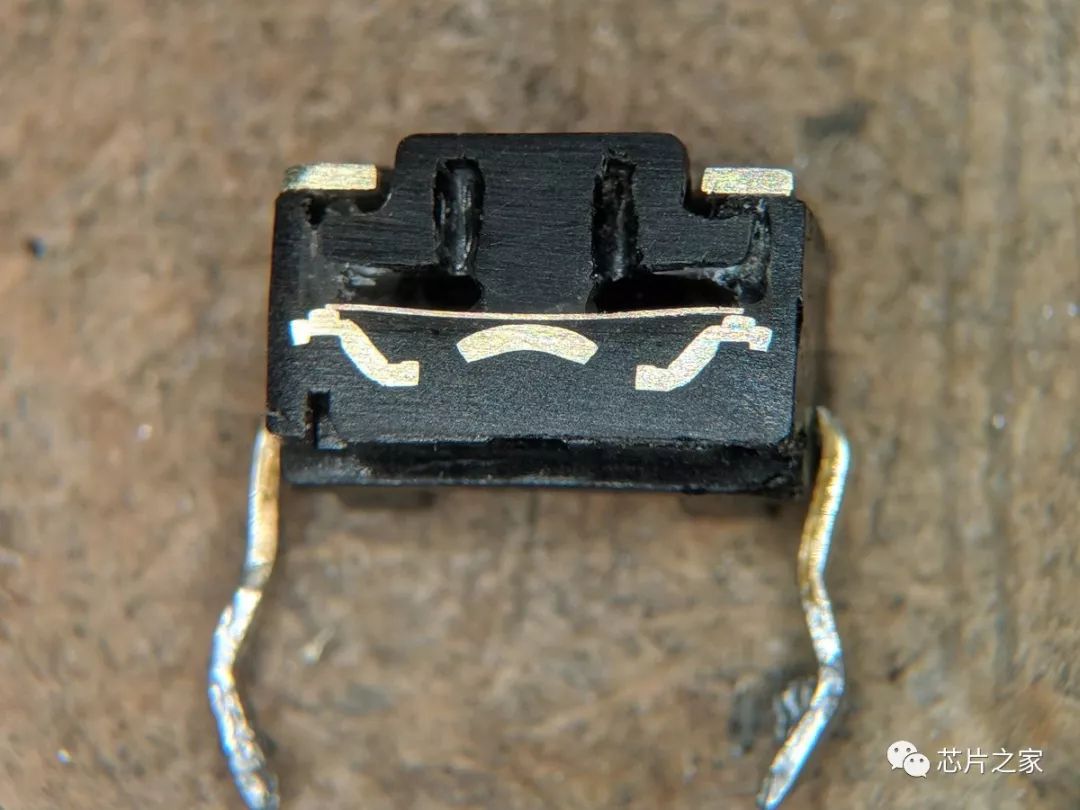

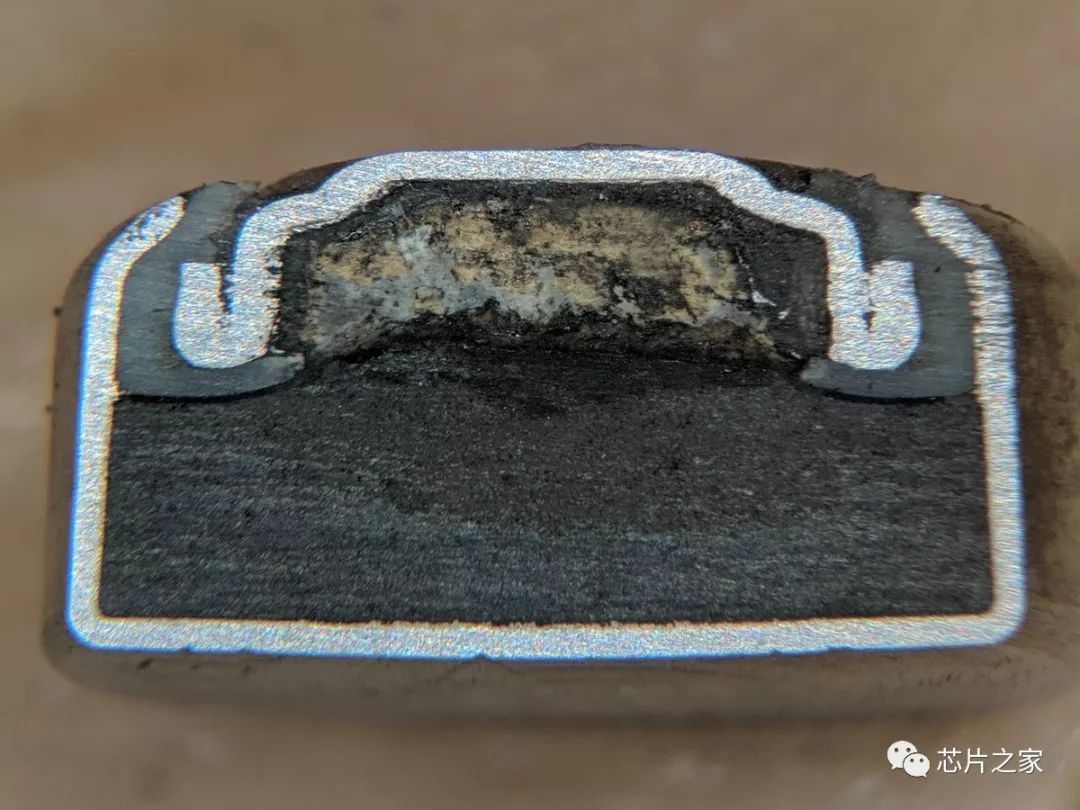

看一下轻触开关的横截面！

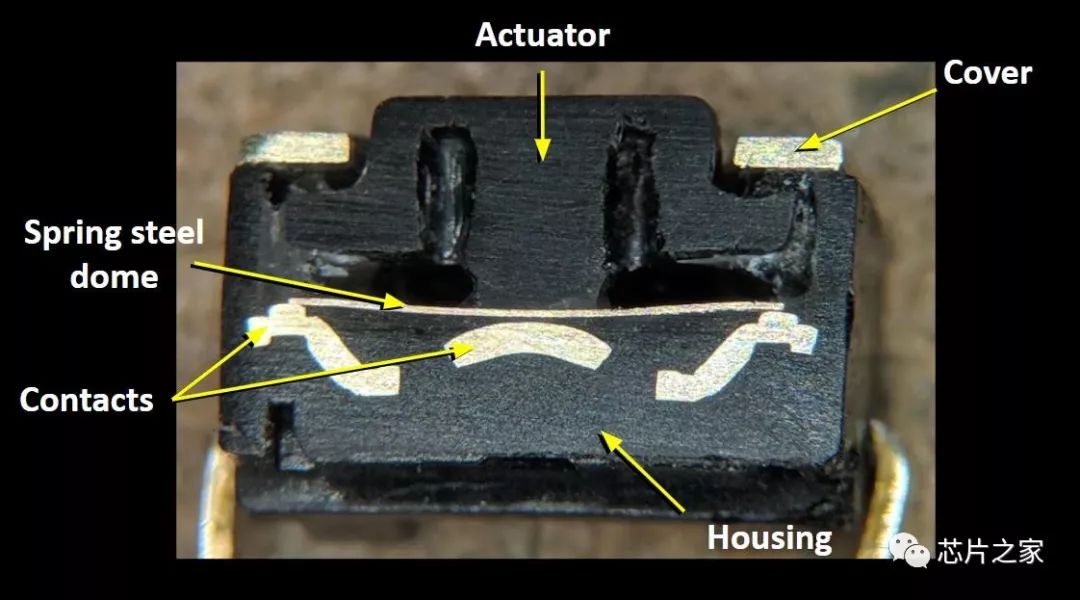

   按下按钮，中心触点与外部触点短路

8、电子管

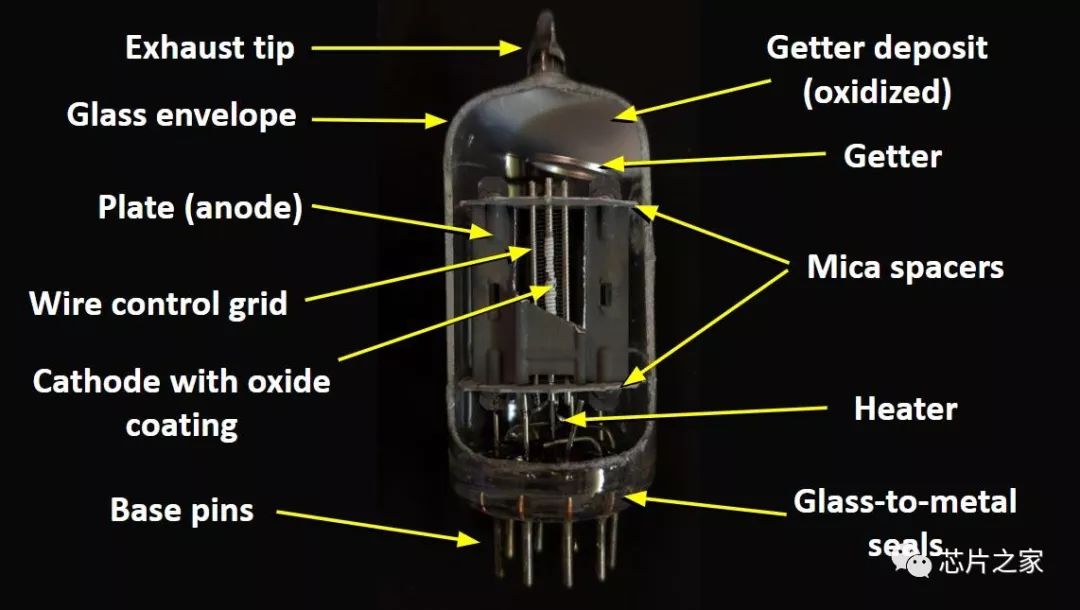

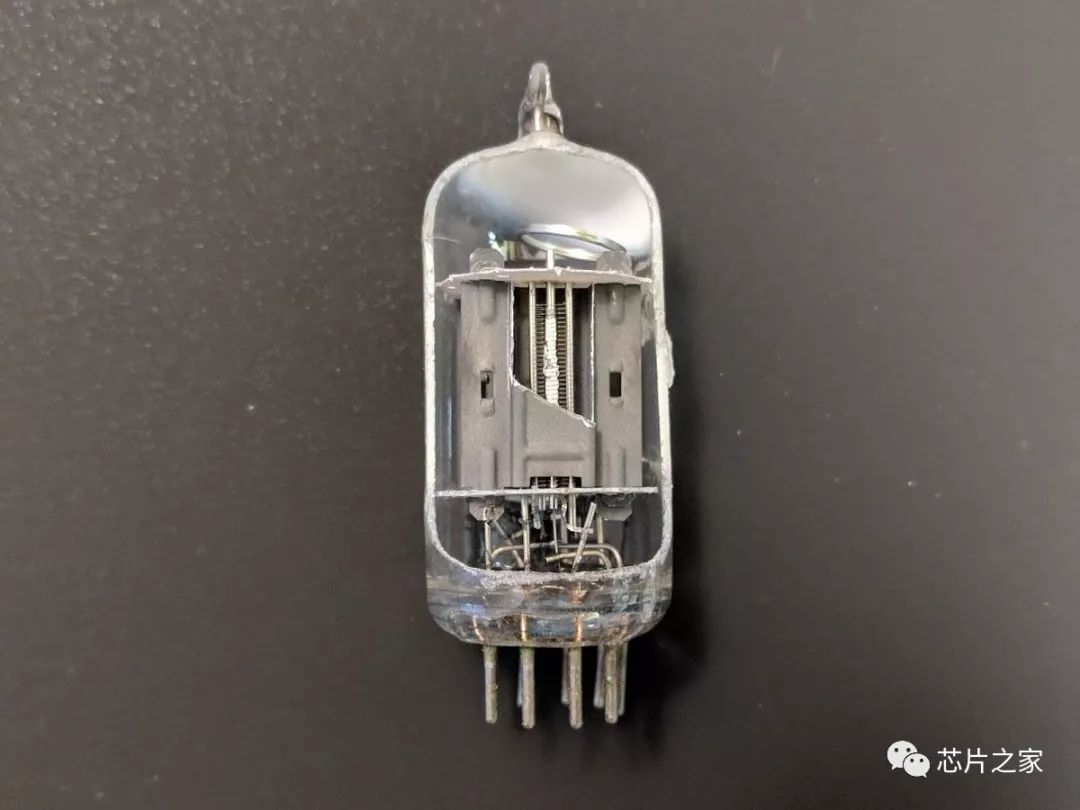

这是经典12AX7真空三极管的剖视图，用电子管做的胆机功放，很适合听人声，听一次就会陶醉的，还记得小时候去村长办公室拆开那个大喇叭的功放嘛，里面应该就是这种





9、网络变压器

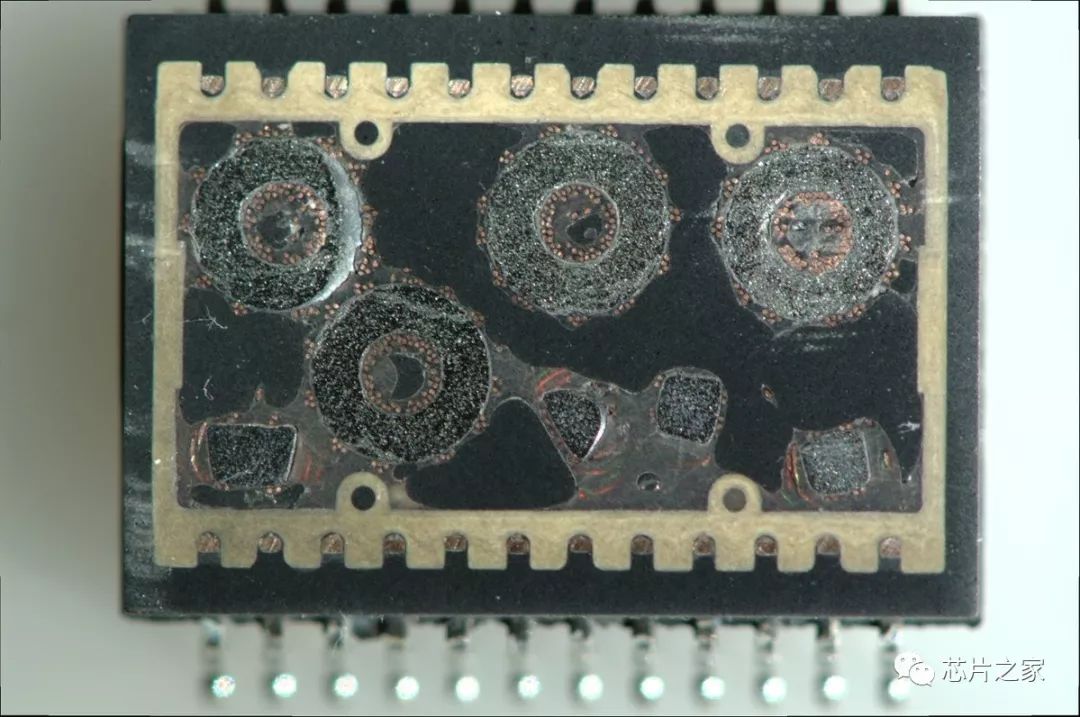

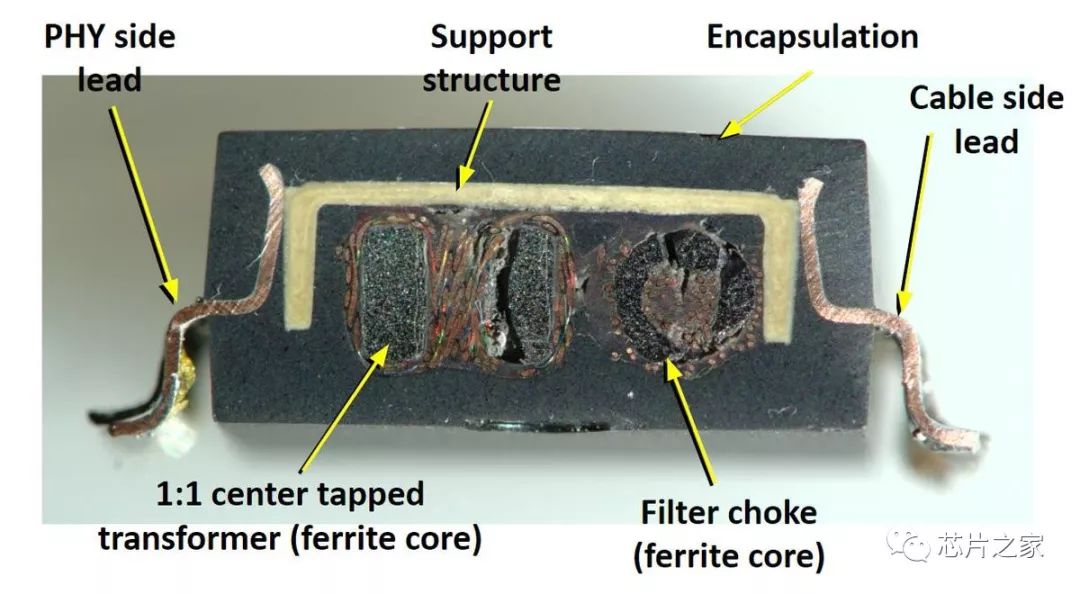

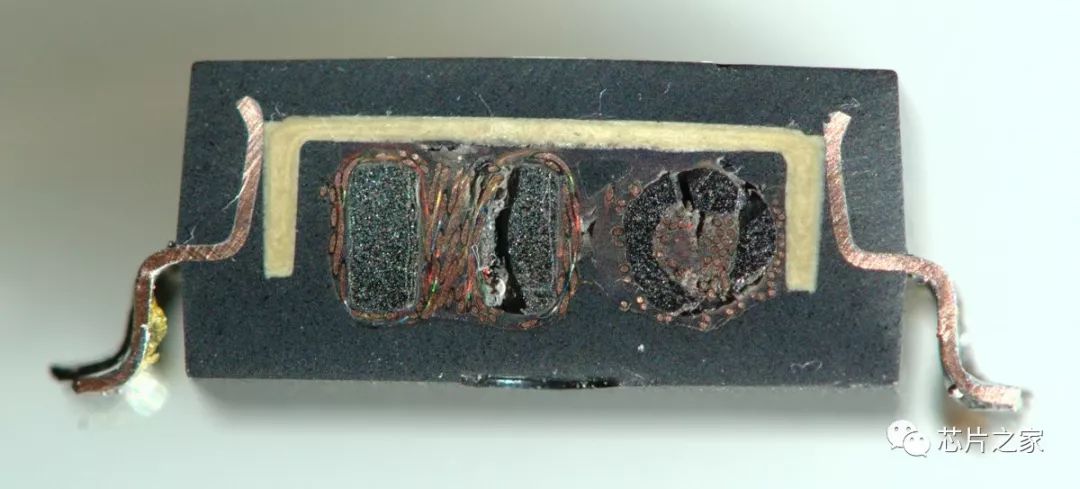

这是以太网网络变压器的横截面，在以太网PHY芯片和电缆之间，用于隔离和提供安全性。



10、纽扣电池

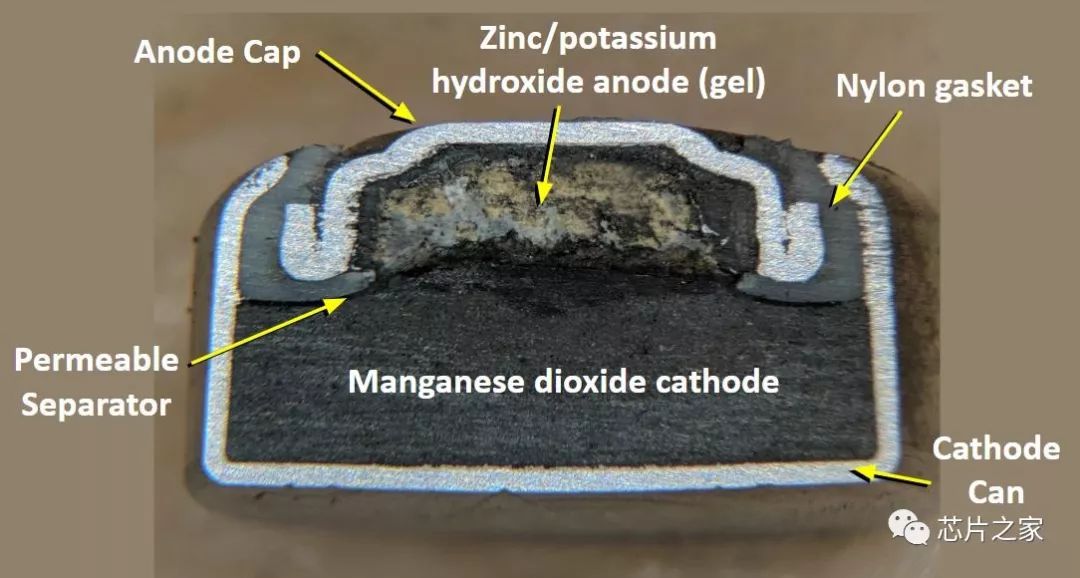

大家最好不要尝试这个，这是LR44碱性纽扣电池的横截面！
