如何用STM32驱动诺基亚5110显示屏？

大家好，今天给大家分享一个用STM32驱动诺基亚5110显示屏的方法。

NOKIA 5110 屏

Nokia5110屏是一个非常经典的液晶显示模块，在小哈哥玩单片机的时候，可选的液晶模块并不多，一般来说就是LCD1602、LCD12864，这个Nokia5110屏在我当时来看，是相当高级的一个液晶屏了。

Nokia/诺基亚5110 屏是用在5110、6150，6100 等系列移动电话上的液晶显示模块，国内厂家也生产有类似的兼容产品。

该产品除应用于移动电话外，也可广泛应用于各类便携式设备的显示系统。单片机控制显示，人机交互界面显示，数据采集显示等电子设计场合。

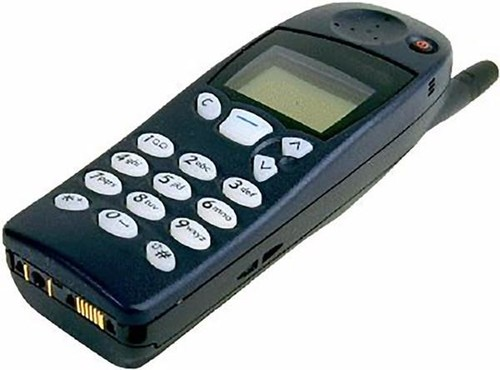

Nokia5110手机

规格参数

工作电压：DC3.3-5.0V

屏幕颜色：单色

分辨率：84*48，字符：6*8字符的话，可以显示6行字符，每行14个字符

通信方式：串行SPI接口

液晶模块：LPH7366

运用场合：单片机检测信息显示，人机交互界面开发等电子设计

外形尺寸：45x43x1.6mm

管脚定义

名称	含义
CLK	串行时钟线
DIN	串行数据线
DC	数据/指令选择
CE	片选
RST	复位
VCC	电源输入（3.3V和5V均可）
BL	背光控制端
GND	地线

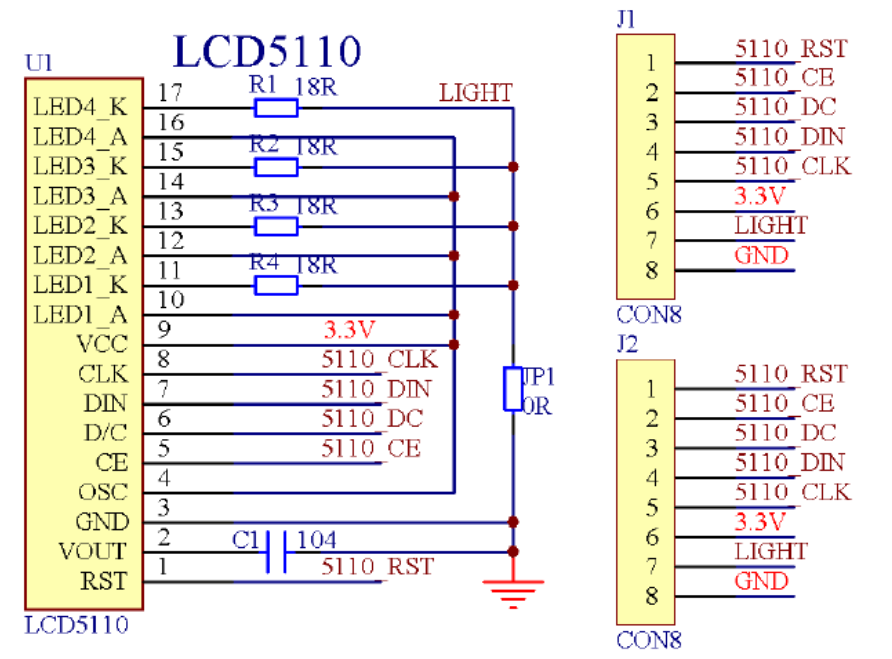

模块原理图

网上找的一个模块原理图

实际硬件连接

Nokia 5110端	STM32端
CLK	PC3
DIN	PC2
DC	PC1
CE	PC0
RST	PC5
VCC	3.3V
BL	3.3V
GND	GND

模块尺寸

程序移植

小哈哥之前用51单片机驱动过这个液晶屏，实际使用只需要五个IO引脚即可驱动。

我们今天就看看，如果网上找不到你所用芯片的例程，只有别的芯片的例程你怎么参考呢？下面咱们就来移植一下。

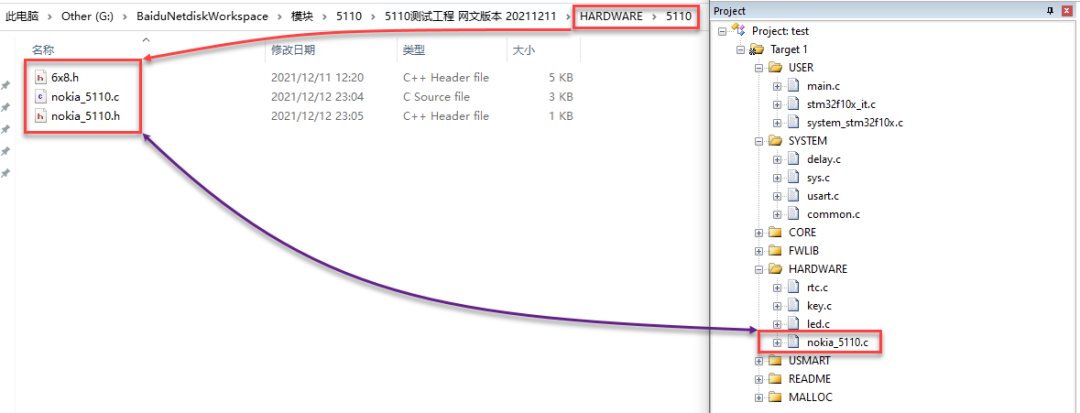

拷贝驱动文件

将液晶屏的驱动文件拷贝到STM32工程下的HARDWARE目录下，并在STM32的工程中添加文件。

添加GPIO初始化函数

void lcd_gpio_init(void)
{
 GPIO_InitTypeDef  GPIO_InitStructure;

 RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC,ENABLE);

 GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0|GPIO_Pin_1|GPIO_Pin_2|GPIO_Pin_3|GPIO_Pin_5;
 GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
 GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
 GPIO_Init(GPIOC, &GPIO_InitStructure);
}

修改GPIO操作的宏定义

51单片机
sbit LCD_RST=P0^0;
sbit LCD_CE=P0^1;
sbit LCD_DC=P0^2;
sbit LCD_DIN=P0^3;
sbit LCD_CLK=P0^4;

STM32单片机
#define LCD_RST PCout(5)
#define LCD_CE PCout(0)
#define LCD_DC PCout(1)
#define LCD_DIN PCout(2)
#define LCD_CLK PCout(3)

修改1us的延时

#define Wait1us delay_us(1)

函数调用

Nokia5110初始化
lcd_gpio_init();
lcd_init();
lcd_clear(); //清屏幕

lcd_string(0,0,Time:");

编译程序，没有错误，下载程序，发现屏幕中可以正常显示预设内容，证明驱动已经移植成功了。
