menuconfig和、Kconfig介绍及例子解析！

1. menuconfig 和Kconfig 介绍

有过 linux 内核开发经验的人，对menuconfig 不会陌生。对于各类内核，只要是支持menuconfig 配置界面，都是使用Kconfig。

换言之：

• menuconfig：支持配置内核的图形化界面。
• Kconfig：生成menuconfig 界面的脚本语言。

故我们只要熟悉了Kconfig 的语法规则，就熟悉了 menuconfig的应用。这样对于基于menconfig 配置界面的各类内核都能得心应手了。

2. 配置界面

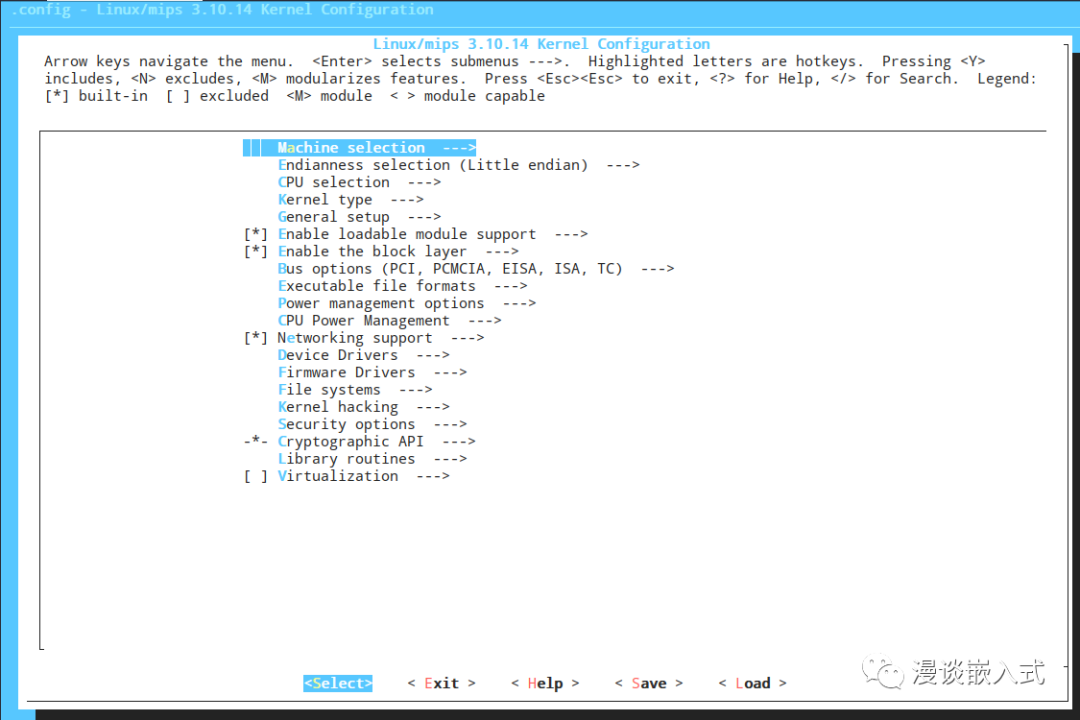

linux 内核的配置界面如下：

思考两个问题：

• 这个配置文件是如何组织和生成的？
• 各项配置又是如何被使用的？

2.1 界面生成和组织

熟悉内核的都知道， 配置内核的过程中只需要执行 make menconfig 界面就自动出来了。

那么，在执行make mneconfig 的过程中到底发生了什么？

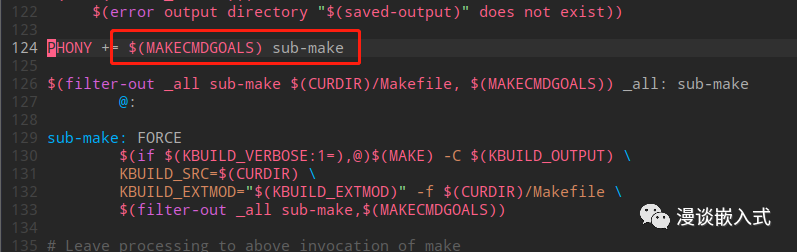

Makefile

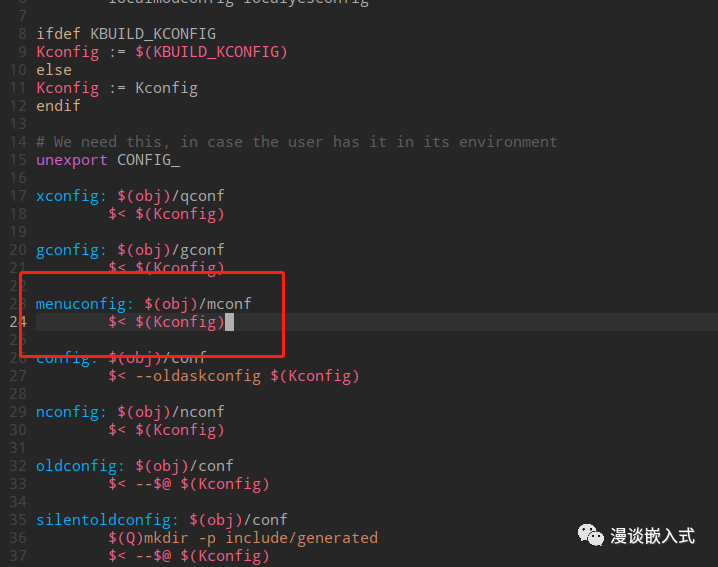

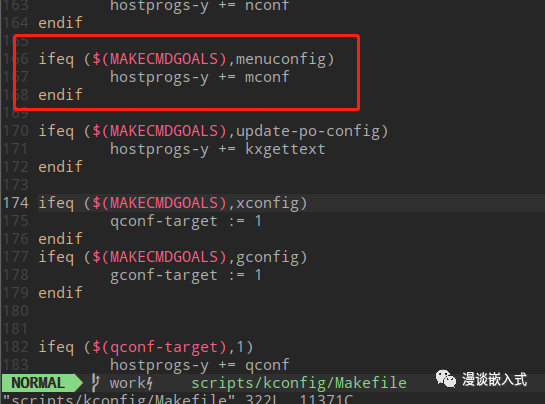

    scripts/kconfig/Makefile

• 顶层Makefile：依赖子makefile。这里MAKECMDGOALS 变量很重要。

• scripts/kconfig/Makefile。顶层makefile 执行

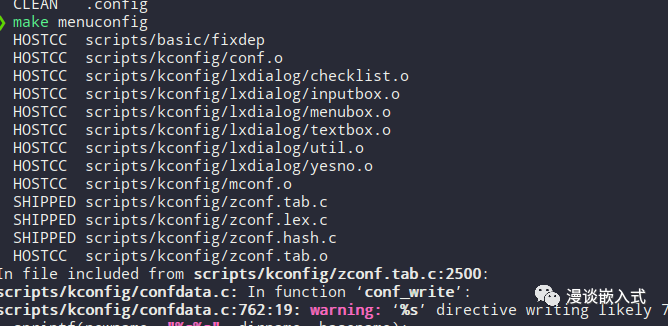

make menuconfig 过程：

• 首先执行顶层Makefile。
• 然后执行scripts/kconfig/Makefile
• 编译 kconfig 下相关工具。
• 生成mconf 工具

lxdialog：checklist/inputbox/menubox/texbox/yesno等图形显示组件mconf：menuconfig 读写解析应用

menu：菜单处理

conf：xxxdefconfig 解析

mconf 核心代码如下：

//script/kconfig/mconf.c
int main(int ac, char **av)
{
    char *mode;
    int res;
    setlocale(LC_ALL, "");
    bindtextdomain(PACKAGE, LOCALEDIR);
    textdomain(PACKAGE);

    signal(SIGINT, sig_handler);

    conf_parse(av[1]);
    conf_read(NULL);

   mode = getenv("MENUCONFIG_MODE");
   if (mode) {
        if (!strcasecmp(mode, "single_menu"))
            single_menu_mode = 1;
        }

        if (init_dialog(NULL)) {
           fprintf(stderr, N_("Your display is too small to run Menuconfig!\n"));
           fprintf(stderr, N_("It must be at least 19 lines by 80 columns.\n"));
            return 1;
        }
    set_config_filename(conf_get_configname());
    conf_set_message_callback(conf_message_callback);
    do {
       conf(&rootmenu, NULL);
       res = handle_exit();
    } while (res == KEY_ESC);

    return res;
}

我们可以看到，干了三件事：

• 解析Kconfig：./mconf Kconfig
• 生成对话框：init_dialog
• 配置界面：conf

最终会将配置界面设置保存成 .config 文件。

2.2 .config 应用

我们在编译内核前通过有两种操作：

• make xxx_defconfig；make uImage;
• make xxx_defconfig; make menucnfig; make uImage;

make xxx_defconfig 操作会生成 conf 应用，并且解析xxx_defconfig。make menuconfig 操作会生成 mconf 应用，会将我们配置的选项保存成 .config

当我们在执行编译内核的时候，会自动将 .config 里面的配置 转换成相应的宏到 autoconf.h 里面。

2.2.1 .config 保存

//mconf
// 对话框退出
main()
    handle_exit()
        conf_write() //script/kconf/confdata.c
            conf_message(_("configuration written to %s"), newname)

 // 配置后保存
 main()
    conf()
        conf_save()
            conf_write() //script/kconf/confdata.c
                conf_message(_("configuration written to %s"), newname)


// conf : conf 直接将xxx_defconfig 保存成 .config
main()
    conf_write()

无论是是 menuconfg 配置， 还是解析 xxx_defconfig 最终都会先保存成 .config

2.2.2 .config 解析

当我们配置生成好 .config 后。在编译内核的时候，会提前将 .config 转换对应的宏。

//conf.c
main();
    conf_write_autoconf();
     file_write_dep("include/config/auto.conf.cmd");
     ....
     if (!name)
            name = "include/generated/autoconf.h";
      if (rename(".tmpconfig.h", name))
            return 1;
      name = getenv("KCONFIG_TRISTATE");
      if (!name)
            name = "include/config/tristate.conf";
      if (rename(".tmpconfig_tristate", name))
            return 1;
      name = conf_get_autoconfig_name();

2.2.3 总结

linux 内核主要是基于 Kconfig 来组织menuconfig从而达到配置内核的目的。那么主要从两方面入手。

• make menuconfig ：生成mconf 应用，产生图形界面，并且保存.config
• make xxx_defconf：生成conf 应用，解析xxx_defconf，并保存成.config

本质上.config 和 xxx_defconfig 是同一文件。

在编译内核的过程中会将 .config 转换为相应的宏，包含在头文件autoconf.h 中，这样就可以供内核使用了。

故我们只需要掌握了 Kconfig 配置，就基本掌握了menuconfig 配置和添加流程。

3. Kconfig 常用语法

3.1 配置项前缀

在Kconfig文件中，假设配置项的名字是XXX，在.config文件中：

• 默认情况下，它对应的变量名为CONFIG_XXX
• 如果设置了环境变量CONFIG_=ABC，则对应的变量名为ABC_XXX



3.2 单个配置项 config

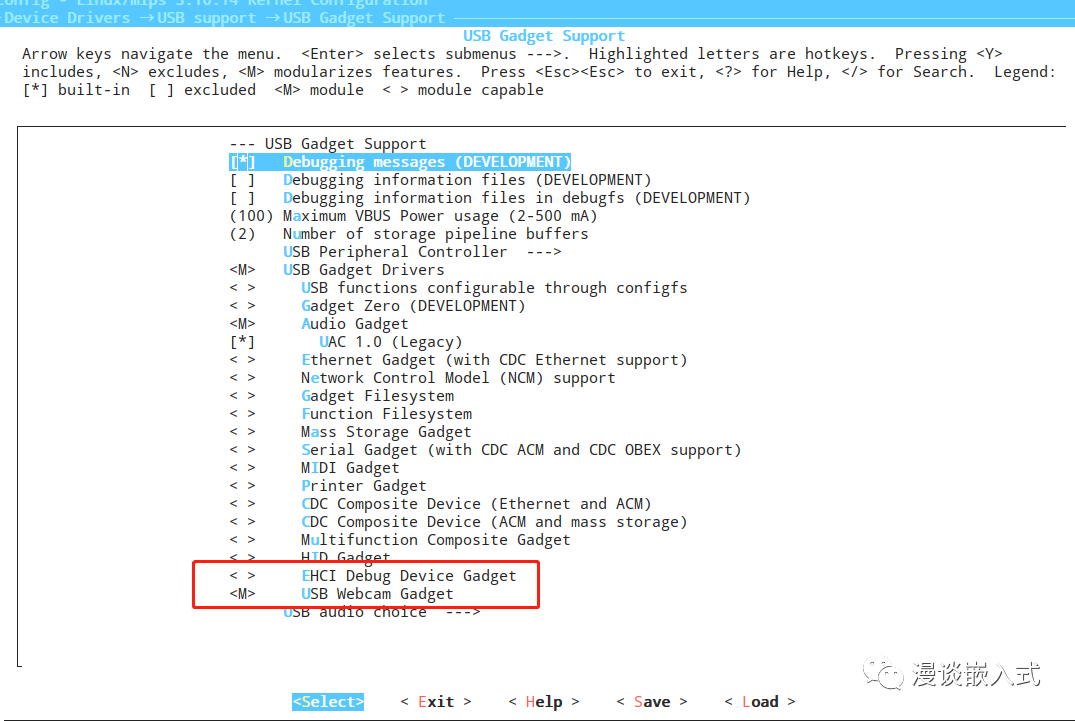

如图 USB Webcam Gadget 就是一个配置项：

• 输入M：编成模块形式。.config 对应 CONFIG_USB_G_WEBCAM=M
• 输入N：不选择配置。.config 对应 CONFIG_USB_G_WEBCAM is not set

3.2.1. 语法

我们还是以一个例子说明：

# put drivers that need isochronous transfer support (for audio
# or video class gadget drivers), or specific hardware, here.

config USB_G_WEBCAM
        tristate "USB Webcam Gadget"
        depends on VIDEO_DEV
        select USB_LIBCOMPOSITE
        select VIDEOBUF2_VMALLOC
        help
            The Webcam Gadget acts as a composite USB Audio and Video Class device. It provides a userspace API to process UVC control requests and stream video data to the host. Say "y" to link the driver statically, or "m" to build a dynamically linked module called "g_webcam".

config 配置基础语法如下：

config option
    type "xxx"       //简单描述
    depends on xxx //依赖选项，可选
    default xxx      //初始值
    help              //帮助信息
        xxxxxxxxxxxxxxx

• config option 是一个配置的开始，紧跟着的是配置选项的名称。
• config 下定义了以下属性：
• 类型、输入提示、依赖关系、默认值、帮助信息。
• 每个表示配置的菜单都有类型。变量共有五种类型。
• bool：布尔类型
• tristate：三态类型
• string：字符串
• hex：十六进制
• int：整型


• "USB Webcam Gadget"：提示信息
• depends on：表示依赖关系。只有VIDEO_DEV 选中，才可以选择该项
• default：表示配置项的默认值。bool 类型可以是 y/n
• help：帮助信息

3.2.2. 示例

config TEST_A
    bool "config test A"
    default y
    help
        test config test A, yes/no

 config TEST_B
    bool "config test B"
    depends on TEST_A
    default y
    help
        test config test B, yes/no

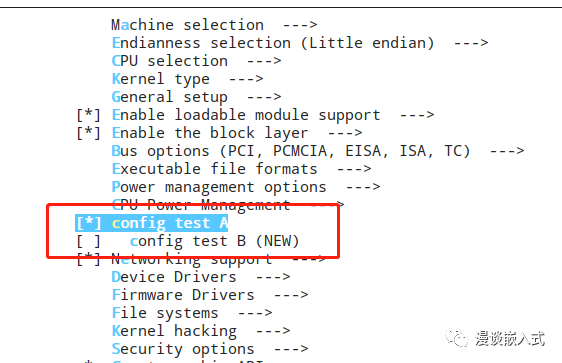

TEST_B 只有在A 选中才能生效。

3.3. 菜单menu/endmenu

如图 USB audio choice 包含两个配置项。UAC1_PLAY 和 UAC1_CAP

3.3.1. 语法

menu "USB audio choice"
        depends on GADGET_UAC1

config GADGET_UAC1_PLAY
        tristate "USB audio play"
        default y

config GADGET_UAC1_CAP
        default y
        tristate "USB audio cap"
choice
        prompt "cap from"
        default MIC
        depends on GADGET_UAC1_CAP

config GADGET_UAC1_CAP_USER
        bool "cap from user"

config GADGET_UAC1_CAP_MIC
        bool "cap from mic"

endchoice
endmenu

我们先忽略 choice 和 endchoice。menu 语法以 menu 开始，endmenu 结束。中间包含若干项config配置, 当然也可以包含 其他语法。

3.3.2. 示例

menu "test menu"
    config TEST_MENU_A
        tristate "menu test A"

    config TEST_MENU_B
        bool "menu test B"
        default n
endmenu

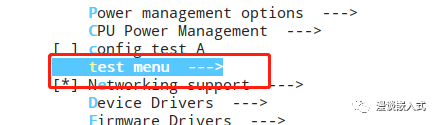

test menu 包含两个配置项：

3.4. 单选 choice/endchoice

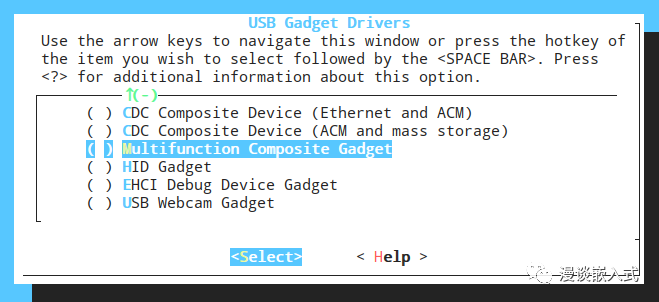

如图为 linux usb gadget 驱动，支持各种gadget 设备：

3.4.1 语法

choice
config USB_G_HID
        tristate "HID Gadget"
        select USB_LIBCOMPOSITE
        help
        ¦ The HID gadget driver provides generic emulation of USB
        ¦ Human Inter
# put drivers that need isochronous transfer support (for audio
# or video class gadget drivers), or specific hardware, here.
......
config USB_G_WEBCAM
        tristate "USB Webcam Gadget"
        depends on VIDEO_DEV
        select USB_LIBCOMPOSITE
        select VIDEOBUF2_VMALLOC
        help
        ¦ The Webcam Gadget acts as a composite USB Audio and Video Class
        ¦ device. It provides a userspace API to process UVC control requests
        ¦ and stream video data to the host.

        ¦ Say "y" to link the driver statically, or "m" to build a
        ¦ dynamically linked module called "g_webcam".
endchoice

• choice 开始，endchoice 结束。
• choice 中间可以加入其他配置，以及 choice 嵌套
• 他们之间只能有一个被设置为 y：表示编译进内核
• 他们之间可以有多个被设置为 m：表示编译成模块

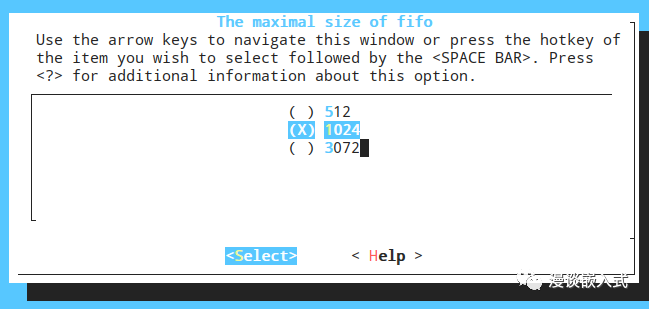

3.4.2. 示例

choice
    prompt "The maximal size of fifo"
    default USB_FIFO_512

    config USB_FIFO_512
        bool "512"

    config USB_FIFO_1024
        bool "1024"

    config USB_FIFO_3072
        bool "3072"

endchoice



3.5. menuconfig

menuconfig XXX和config XXX类似， 唯一不同的是该选项除了能设置y/m/n外，还可以实现菜单效果(能回车进入该项内部)。

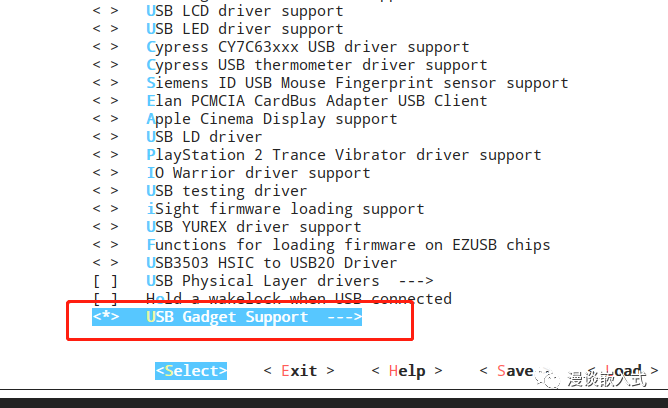

比如 usb gadget 驱动就是 menuconfig 配置

3.5.1. 语法

menuconfig常用格式有2种：

  menuconfig M
  if M
      config C1
      config C2
  endif

或者

  menuconfig M
  config C1
      depends on M
  config C2
      depends on M

第1项menuconfig M跟config M语法是一样的， 不同之处在于menuocnfig M后面可以跟着好几个依赖于M的config C1、config C2等子配置项.

3.6. if/endif

3.6.1. 语法

在上面的menuconfig中就有if/endif的使用，它的语法如下：

if xxx
endif

3.6.2. 示例

if USB_GADGET

config USB_GADGET_DEBUG
        boolean "Debugging messages (DEVELOPMENT)"
        depends on DEBUG_KERNEL
        help
        ¦  Many controller and gadget drivers will print some debugging
        ¦  messages if you use this option to ask for those messages.

        ¦  A
 ......
 endif

只有定义了 USB_GADGET ，以下部分才会显示出来。

3.7. source

3.7.1. 语法

source 语句用于读取另一个文件中的 Kconfig 文件， 比如driver/usb/Kconfig 中就包含了其他Kconfig：

source "drivers/usb/gadget/Kconfig"

3.8. comment

3.8.1. 语法

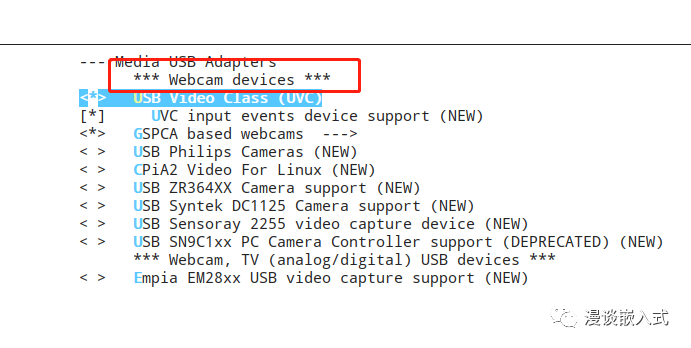

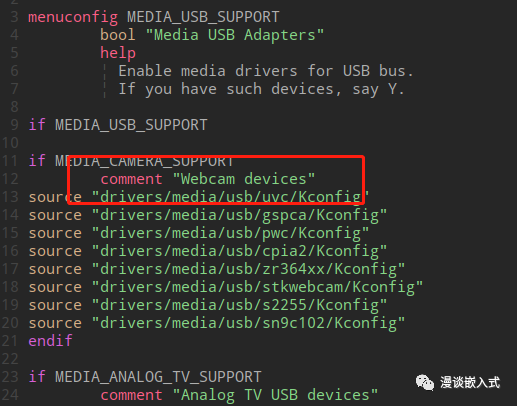

comment 语句出现在界面的第一行，用于定义一些提示信息，如：

界面如下：

4. 总结

本文主要分析了 menuconfig 生成和使用过程，并且介绍了Kconfig 常见用法及语法介绍。

有关 config/menu/menuconfig/choice等 Kconfig语法本质上就是脚本语言，也存在对应的相互组合关系，每种语法规则不是独立的。熟悉了 Kconfig 基本组织规则，那么就熟悉了 内核配置过程。无论是 linux 还是 rtos 只要是基于menconfig 配置的都是一通百通。
