拆解报告：SABRENT 100W 8口PD快充充电器AX-ADPD

最近充电头网拿到一款来自SABRENT的巨无霸充电器，这款充电器的个头非常的大，同时输出接口也有8个之多，包括6个USB-A接口以及2个USB-C快充接口。其中USB-A口最大输出为15W，接口总输出达50W；而USB-C口最大输出30W，总输出也是50W。整个充电器可提供100W的充电功率，可以说手上有这么一款充电器，基本就不会再为充电发愁了。那么里面用料如何，下面小编就为大家一探究竟。

一、SABRENT 100W 8口快充充电器AX-ADPD外观

包装盒正面中间是产品外观图，上面是“SABRENT”品牌，左侧是产品特性列表，右下角是使用介绍图。

背面是英文版规格参数以及条形码等信息。

可以沿着侧面中间的痕迹处撕掉外包装纸圈。

打开包装，内有纸盒对产品进行固定和保护，充电器使用防尘袋包装。

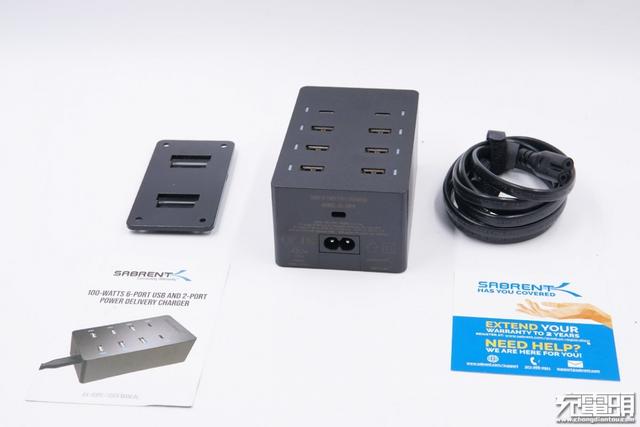

包装内容：支撑板，充电器、线缆、使用说明书、售后服务卡。

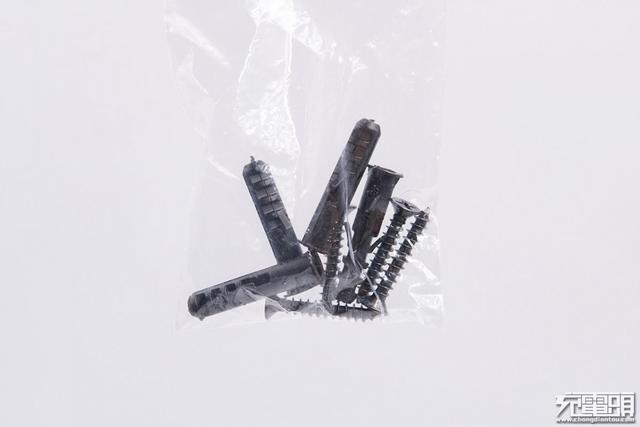

此外还配有四颗墙钉。

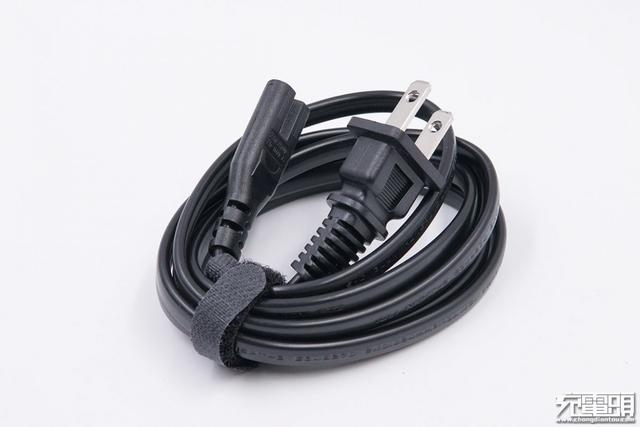

线缆使用美规插脚，线身上有凹印信息。

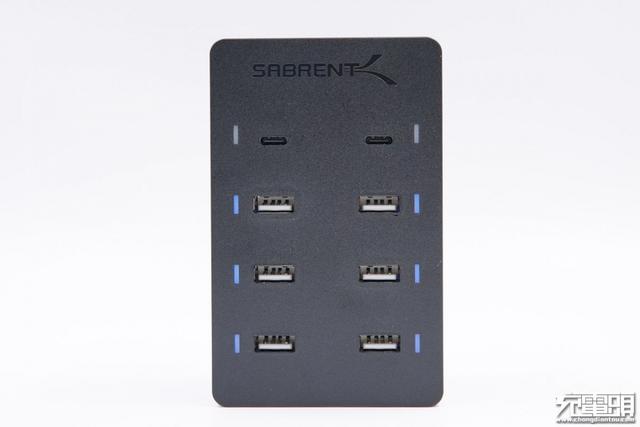

机身壳采用黑色PC阻燃材质，表面进行磨砂处理手感细腻，8个输出接口分成两列，输出接口旁边均有LED指示灯，工作时显示蓝灯，上端是“SABRENT”品牌logo。

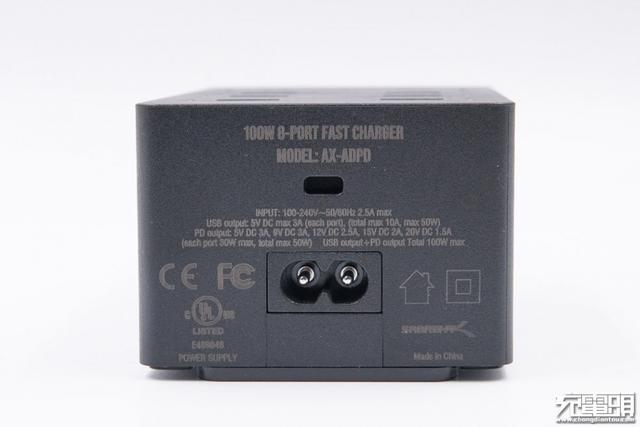

侧面是安全锁孔和8字输入接口，并且标注有产品的相关参数。

名称：100W 8-PORT FAST CHARGER

型号：AX-ADPD

输入：100V-240V~50/60Hz 2.5A max

USB output：5V DC max 3A(each port)，(total max 10A，max 50W)

PD output：5V/3A、9V/3A、12V/2.5A、15V/2A、20V/1.5A(each port 30W max ，total max 50W)

USB output+PD output total 100W max

产品已经通过了CE认证、FCC认证、UL认证。

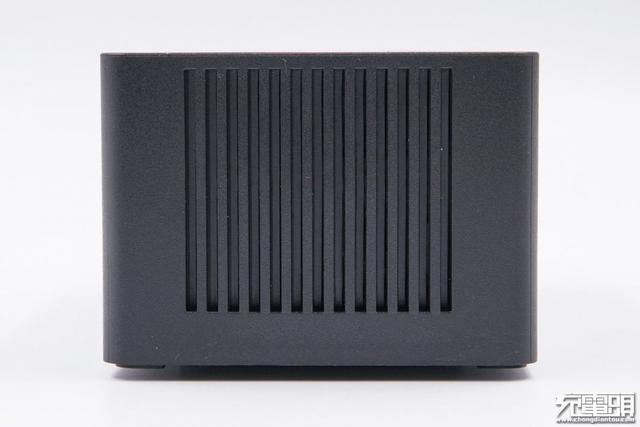

另一端是镂空开口设计，这样能够有效帮助充电器进行散热。

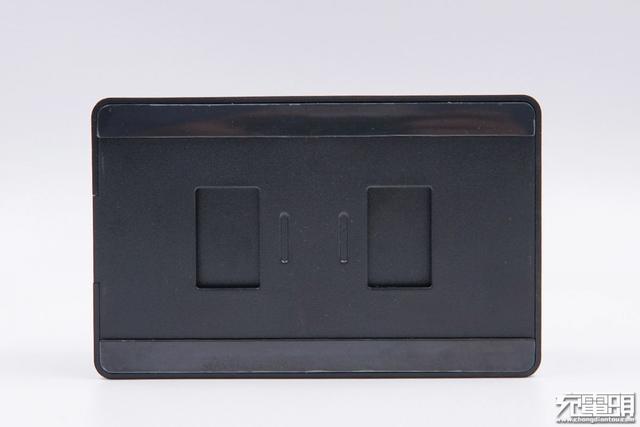

充电器底面两侧有塑胶软垫，放在桌面上可以起到防滑的作用。

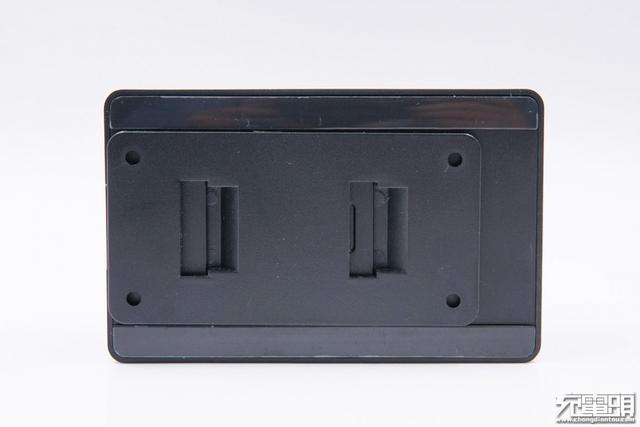

将充电器底面凹槽放到支撑板的挂钩上后便可使用了。

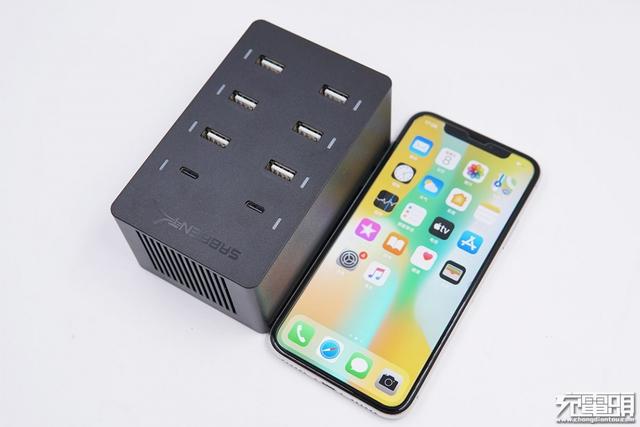

大小与iPhone XS手机进行比较，长度较短，宽度略宽。

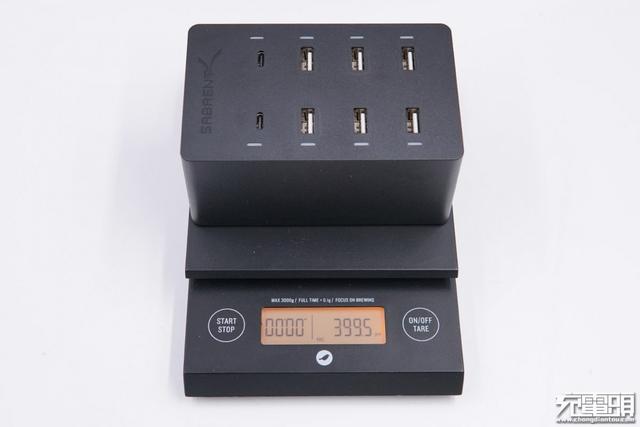

净重约为400g。

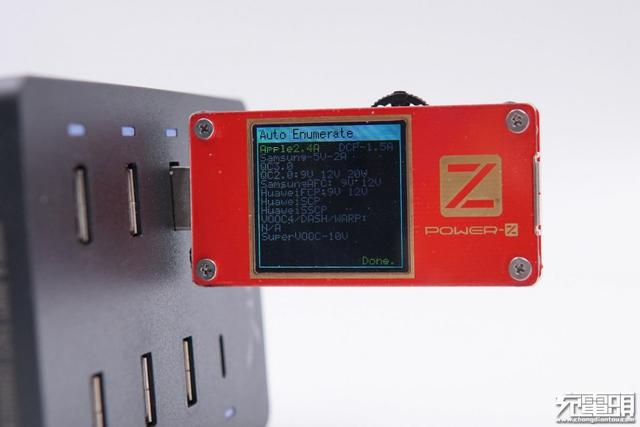

使用ChargerLAB POWER-Z KT001检测USB-A口的输出协议，显示支持Apple 2.4A协议，不支持其他协议。

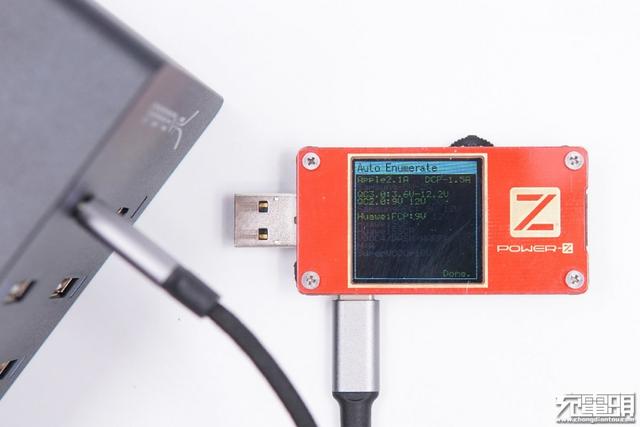

使用ChargerLAB POWER-Z KT001检测USB-C口的输出协议，显示支持Apple 2.4A、USB-DCP协议，以及QC2.0、QC3.0和Huawei-FCP快充协议。

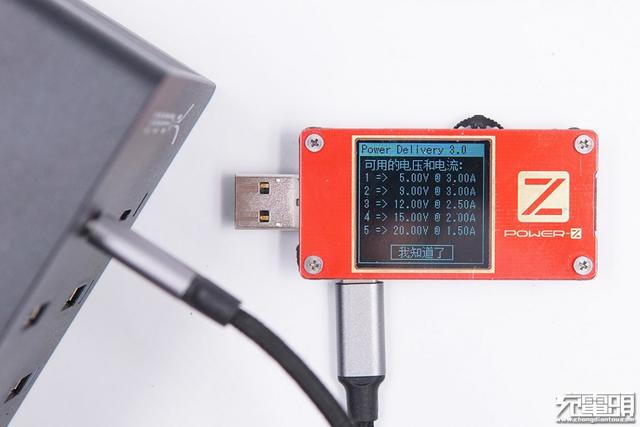

除此之外，其PDO报文显示USB-C接口还支持USB PD3.0快充标准，具备5V/3A、9V/3A、12V/2.5A、15V/2A、20V/1.5A五组固定电压档位。

二、SABRENT 100W 8口快充充电器AX-ADPD拆解

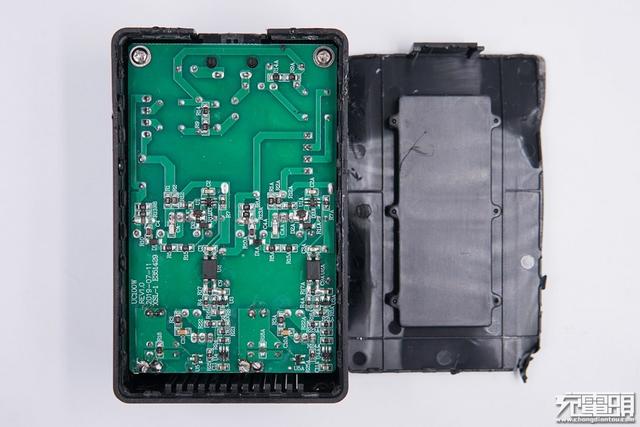

将底壳拆开，边缘采用常见超声波焊接工艺，绿色PCB板背面使用两颗螺丝固定。

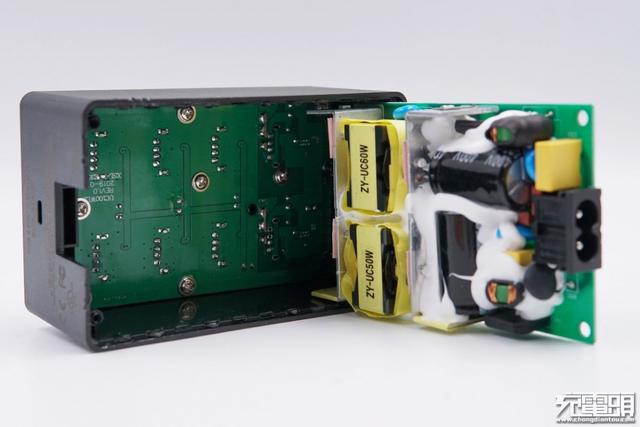

取下那两颗螺丝才发现，还有另一块PCB板。第二块PCB板背面没有焊接元器件，通过螺丝固定。

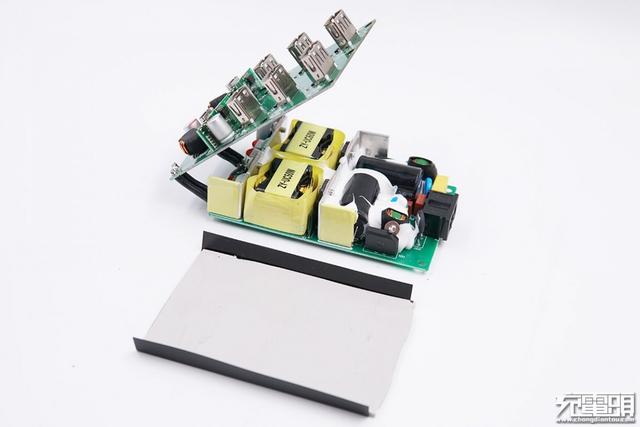

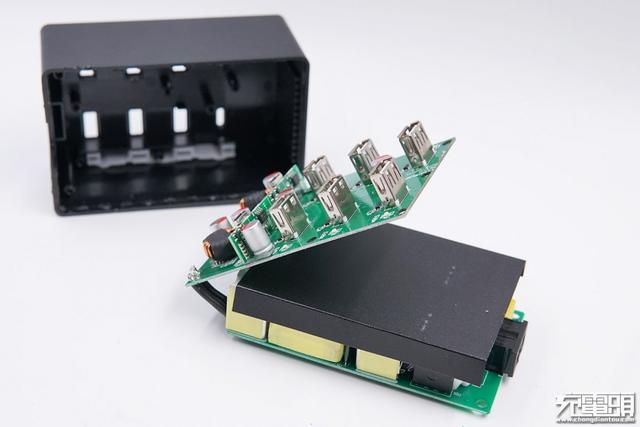

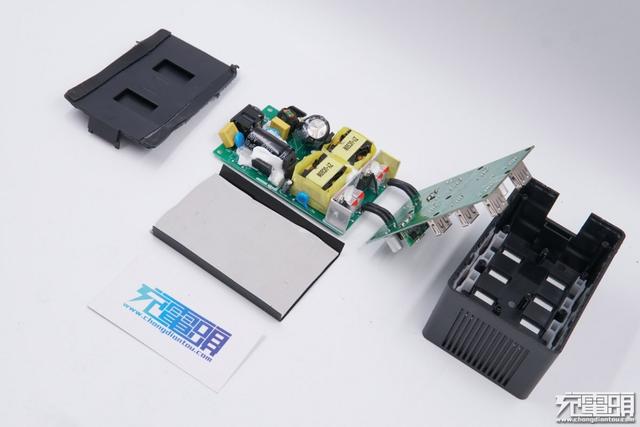

拆下9颗螺丝，将PCB板从机身壳里取出，两块PCB板之间有黑色“U”型麦拉片进行隔离绝缘。（下面为了简便不造成混乱，我们将焊接有变压器的PCB板称为变压器PCB板，将焊接着8个输出接口的PCB板称为输出PCB板）

两块PCB板之间使用四根粗壮的导线进行连接，导线均为过孔焊接焊点饱满，绝缘板上贴有一块面积与变压器PCB板相当的导热垫，用以导热。

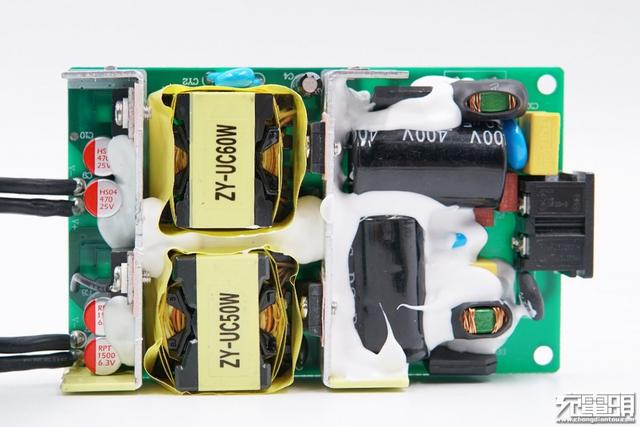

变压器PCB板整体一览，上面是输入接口、黄色安规X电容、蓝色压敏电阻、两颗共模电感、两颗初级滤波电解电容、两个变压器等元器件。变压器PCB板上注有大量硅胶进行固定和导热，此外主要发热元器件上还配有金属散热片辅助散热。

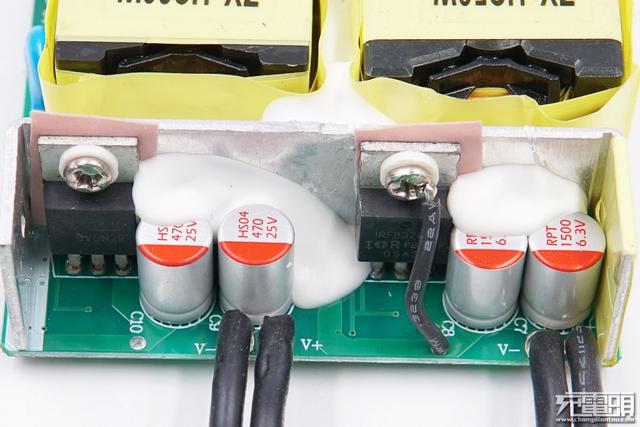

变压器PCB板末端上是两颗同步整流MOS以及四颗滤波固态电容。输出滤波固态电容中，两颗规格为470μF 25V，另外两颗规格为1500μF 6.3V。

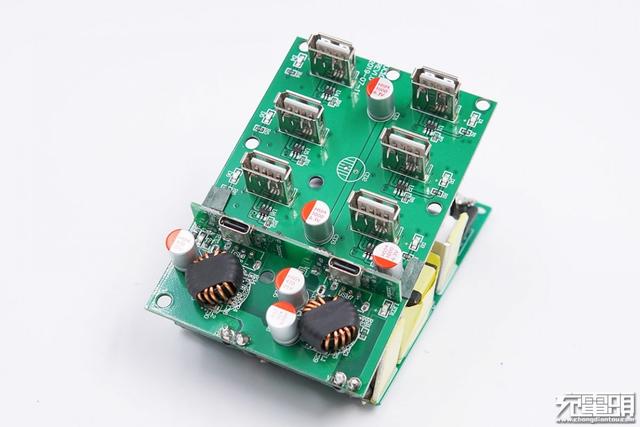

再来看输出PCB板，两颗降压电感，6颗输出滤波固态电容，6个USB-A接口垂直焊接，两个USB-C接口采用协议小板垂直焊接。

下面我们先来看变压器这块PCB。

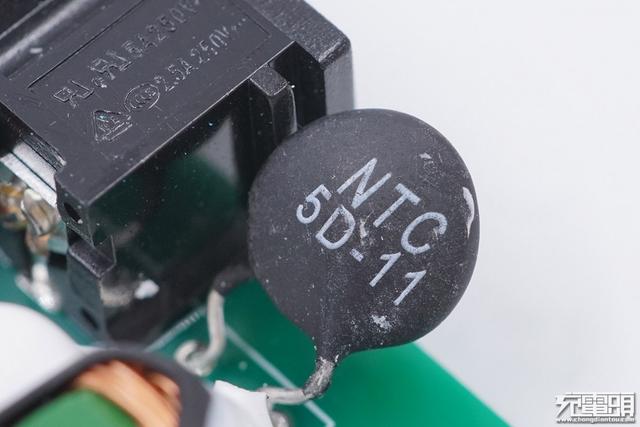

输入接口塑料外壳上印有2.5A/250V~5A/250V字样，旁边是NTC浪涌抑制电阻，用来抑制上电浪涌电流。

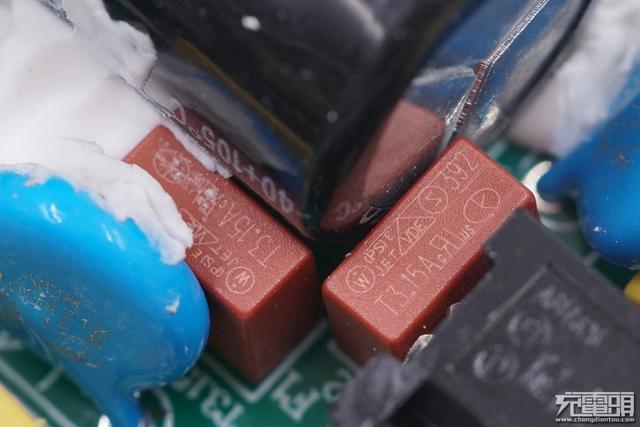

两路独立的两颗延时保险丝，规格均为3.15A。

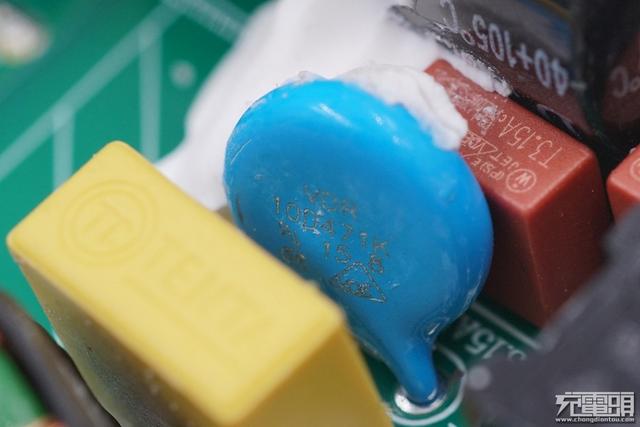

蓝色压敏电阻。

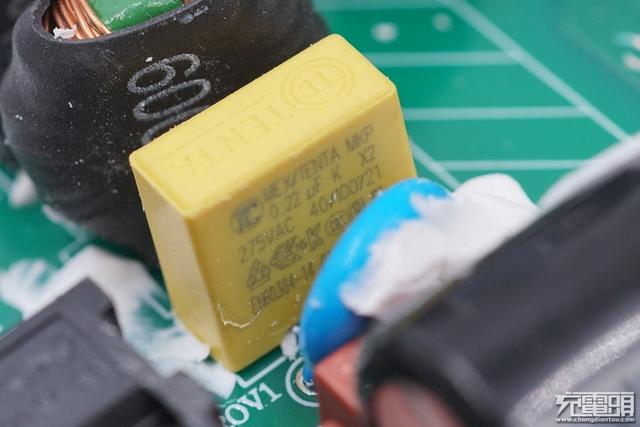

安规X电容，额定电压275VAC，容量为0.22μF。

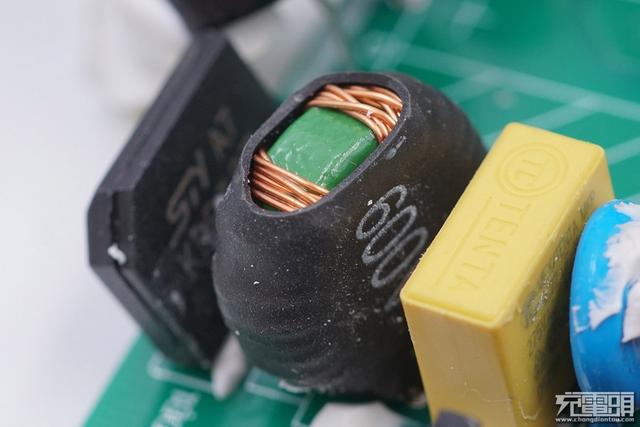

输入端共模电感，外套热缩管，磁芯绿色漆，用于抑制EMI干扰。

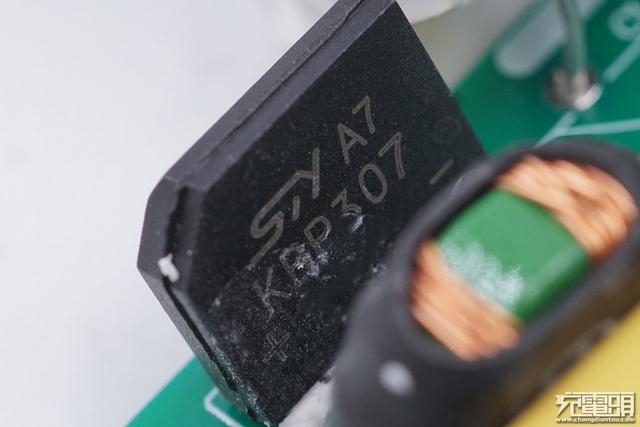

丝印KBP307整流桥。

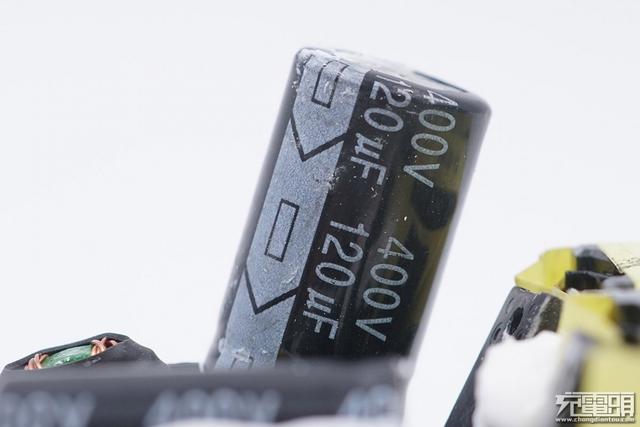

初级滤波电解电容，规格为120μF 400V。

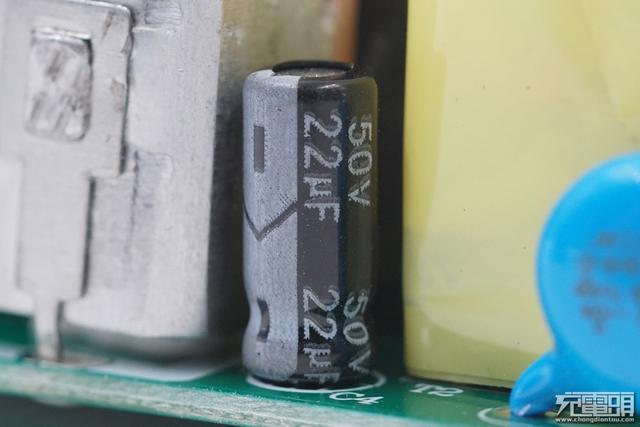

PWM主控芯片供电电容，规格为22μF 50V。另一路的主控芯片供电电容规格不一样，为47μF 50V。

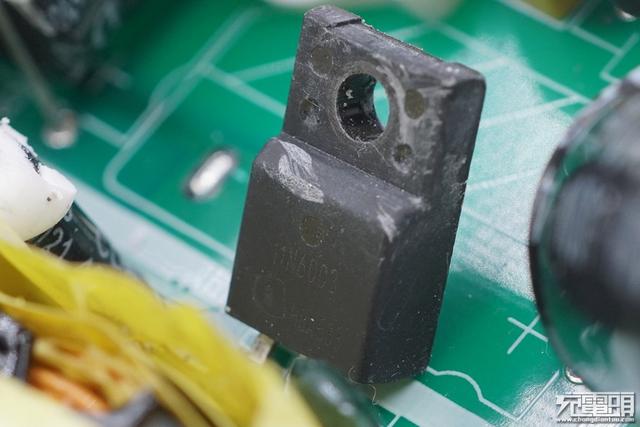

场效应管，型号SPP11N60C3，来自一线大厂Infineon英飞凌。

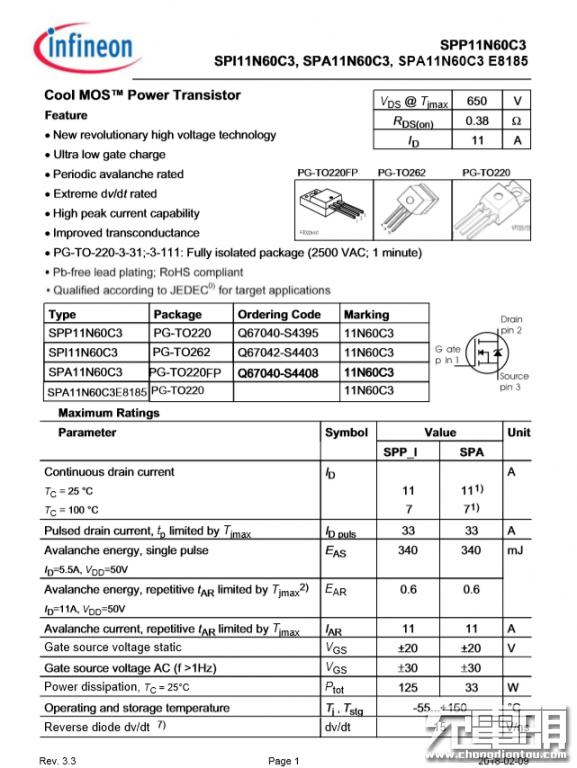

英飞凌SPP11N60C3详细参数资料。

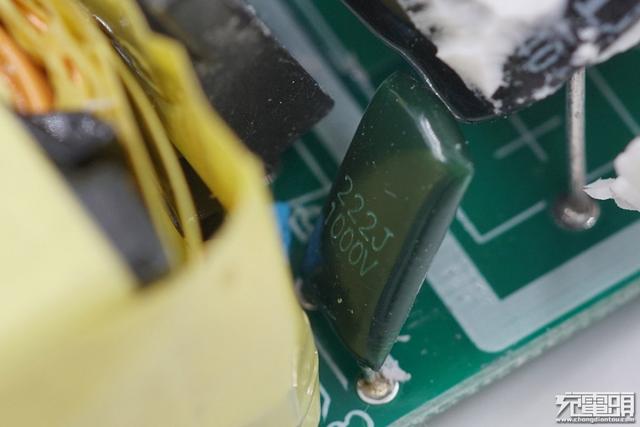

222J 1000V涤纶电容。

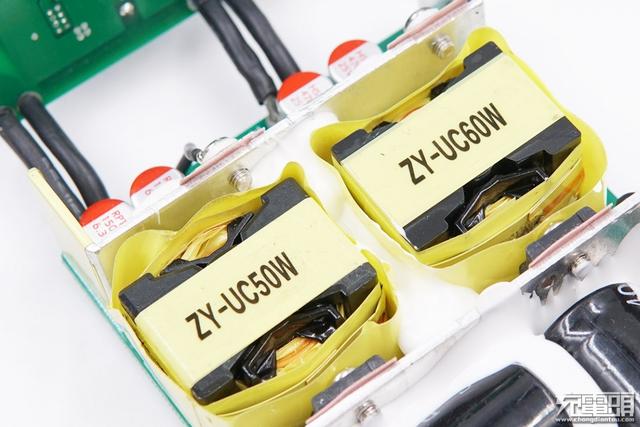

两颗变压器特写，标注信息有区别。

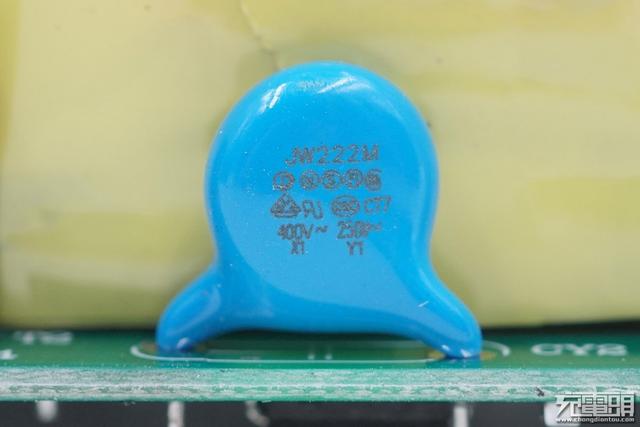

蓝色Y电容特写。

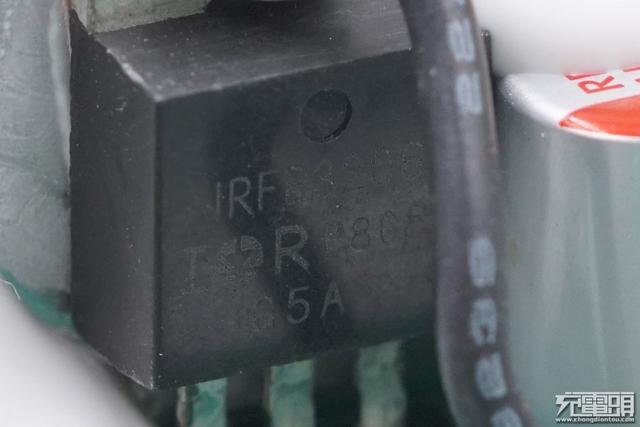

输出同步整流管，IRFB3206，来自lnternational Rectifier，耐压60V，导阻2.4mΩ，使用螺丝固定在金属散热片上。

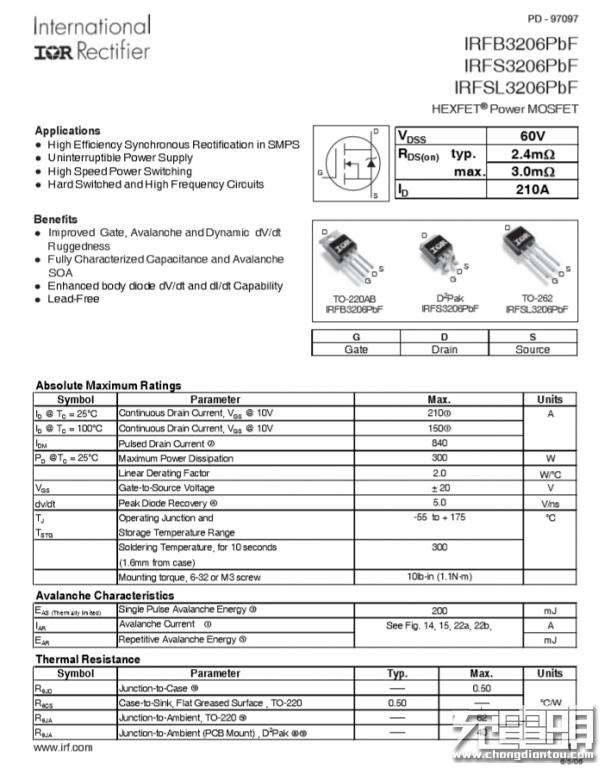

IRFB3206详细参数资料。

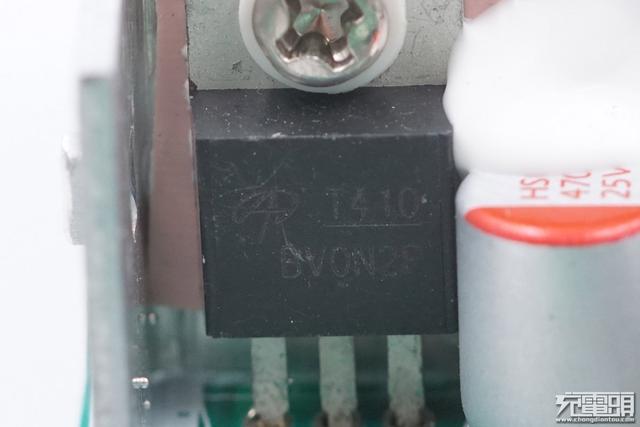

另一颗同步整流MOS，型号AOT410L，耐压100V，来自美国万代AOS。

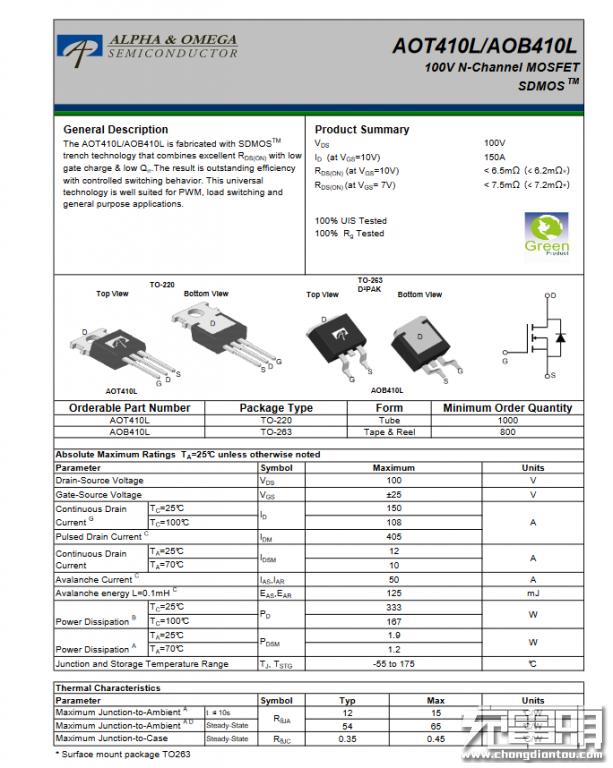

AOT410L详细参数资料。

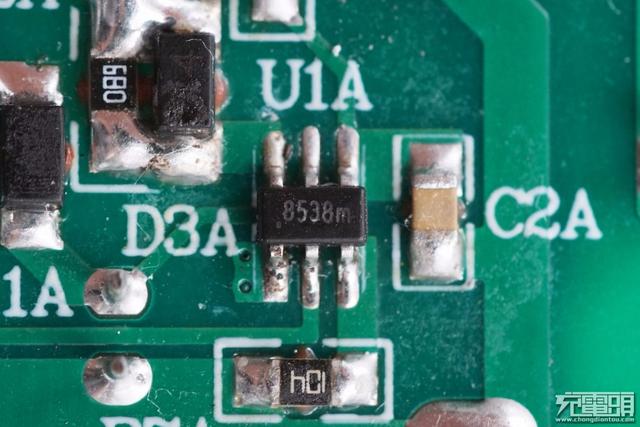

PWM主控芯片，丝印8538m。

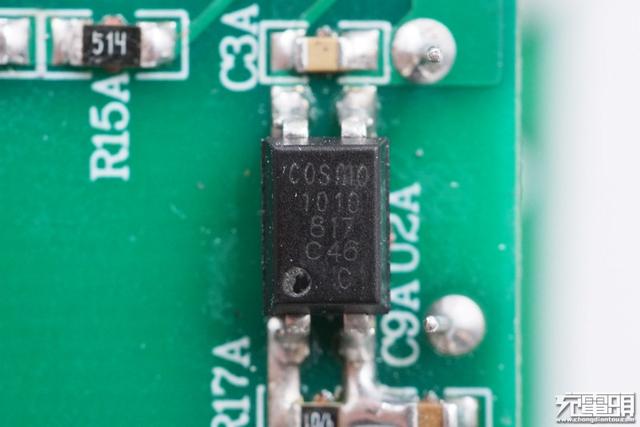

丝印817光耦，横跨在初级和次级之间，用于调节反馈输出电压。

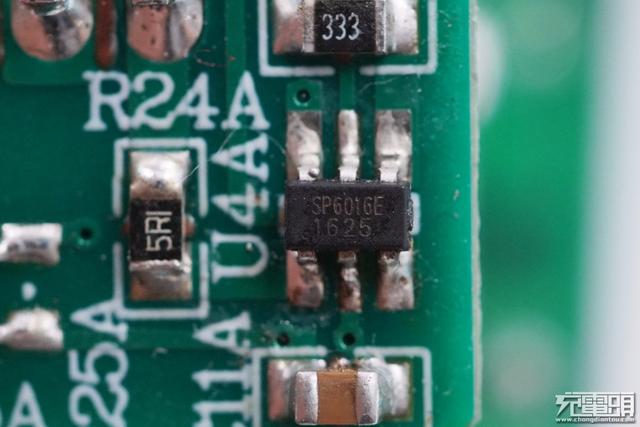

来自擎力的次级同步整流控制器，型号SP6016E。

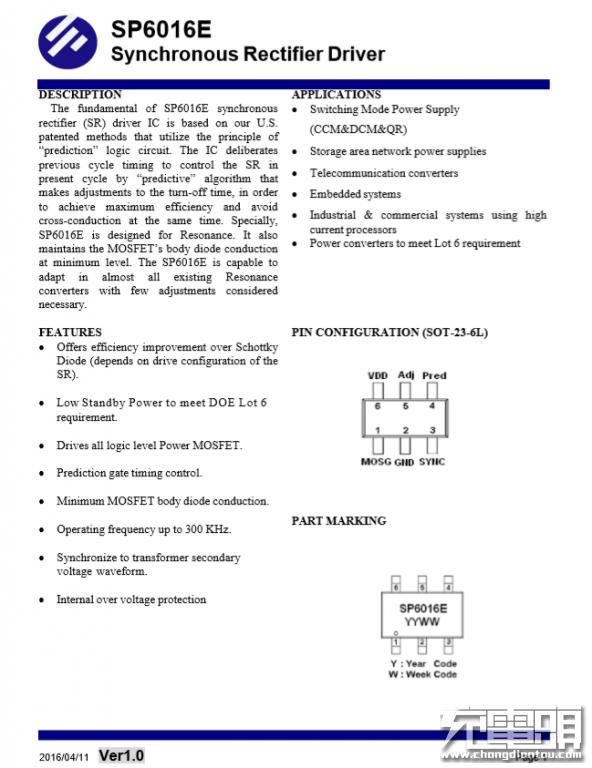

擎力SP6016E详细资料。

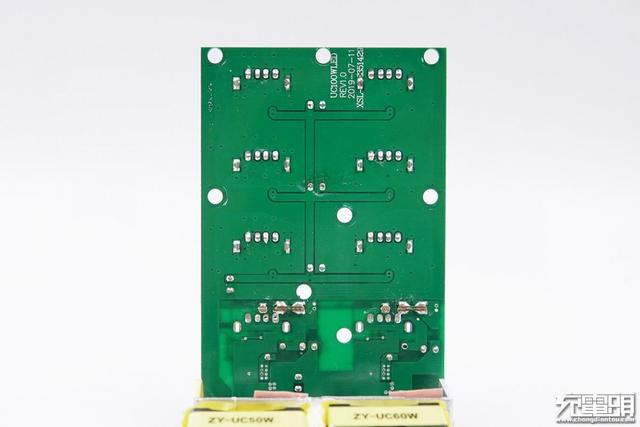

输出PCB板背面一览，可见8个螺丝孔，PCB在Type-C接口的部位预留了USB-A口。

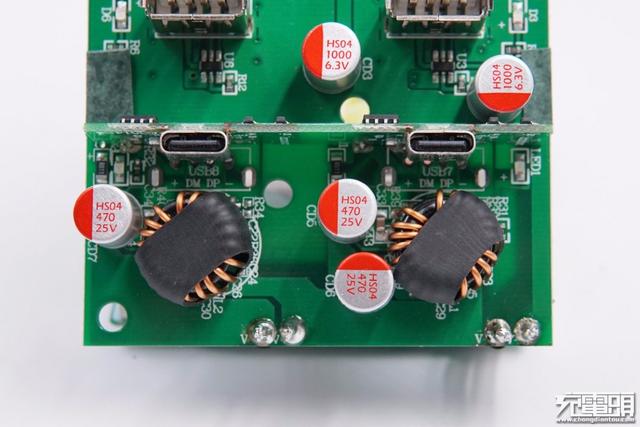

两颗Type-C输出降压电感，外套热缩管，为Type-C接口独立降压。三颗规格均为470μF 25V的固态电容用于USB-C接口输出滤波；两颗规格为6.3V 1000μF的固态电容用于USB-A接口的输出滤波。

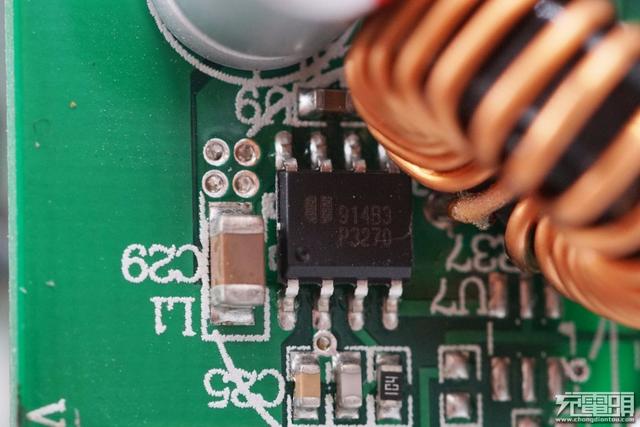

在降压电感下面有一颗同步整流降压IC，德信EUP3270，最大输出电流4A。

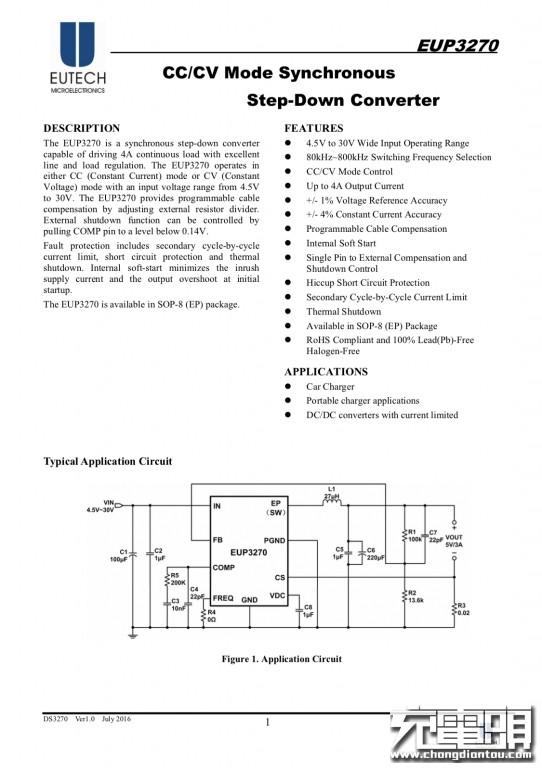

德信EUP3270规格资料。

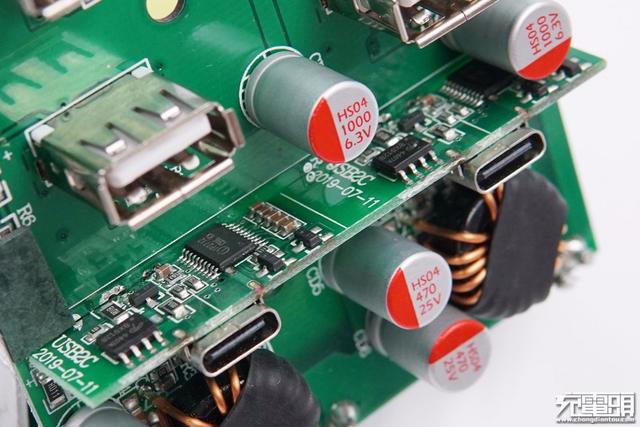

再来看看协议小板上的元器件。

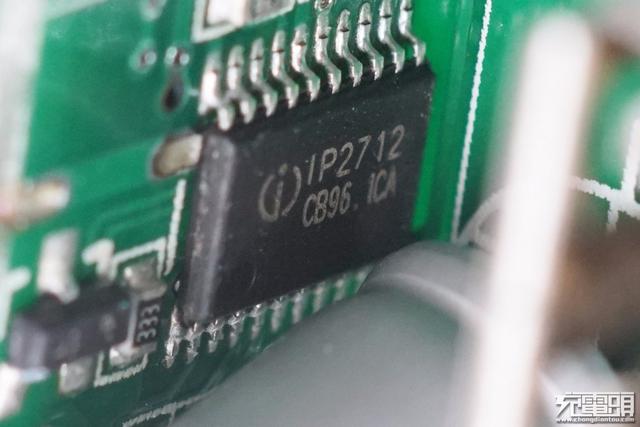

两个USB-C接口使用的次级协议IC均为英集芯的IP2712，IP2712这款芯片可以用来控制USB-C口输出功率以及USB-C的协议识别。

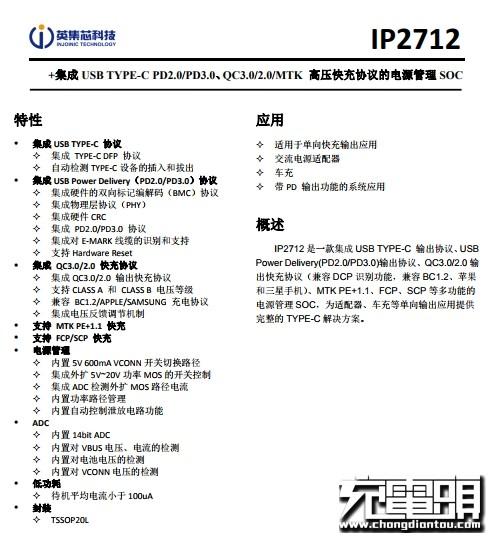

英集芯IP2712是一款集成USB TYPE-C输出协议、USB PD2.0、USB PD3.0输出协议、QC3.0/2.0快充输出协议、苹果三星自动识别、SCP、FCP、MTK PE等多协议，多功能的电源管理SOC，为适配器和车充等Type-C输出应用提供多协议解决方案；并且可以按照使用环境灵活自行配置。

充电头网了解到，采用英集芯IP2712协议芯片的产品还有MOMAX 66W USB PD充电器、品胜TS-C094快充充电器、XTAR EU4 USB PD充电器、DHL USB PD双口充电器、第一卫30W USB PD快充充电器等。

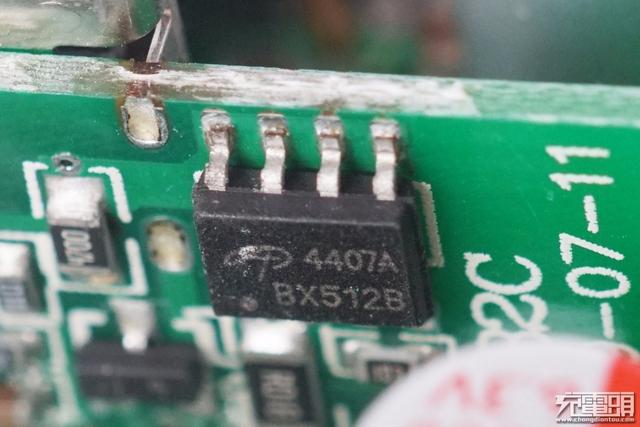

USB-C接口输出VBUS开关，型号AO4407A，PMOS。

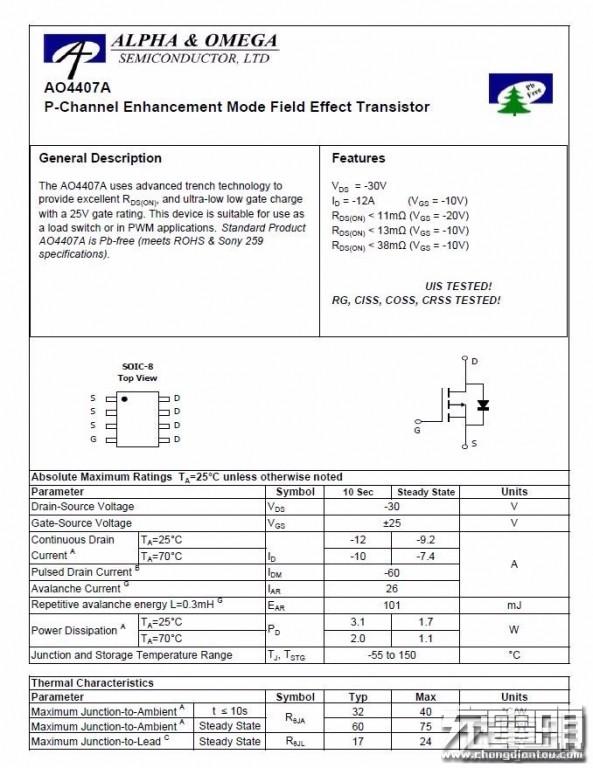

AO4407A PMOS详细参数资料。

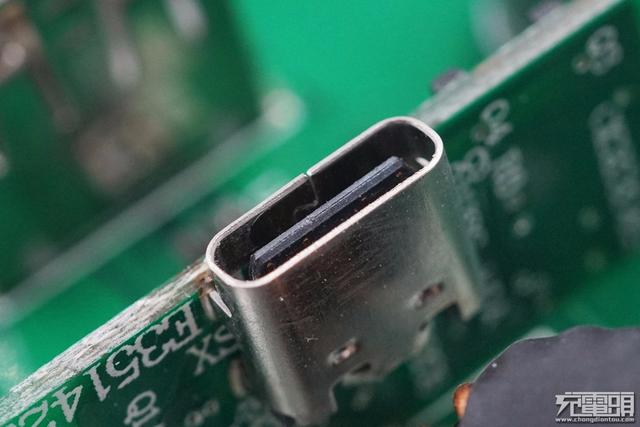

USB-C接口特写，工艺不错。

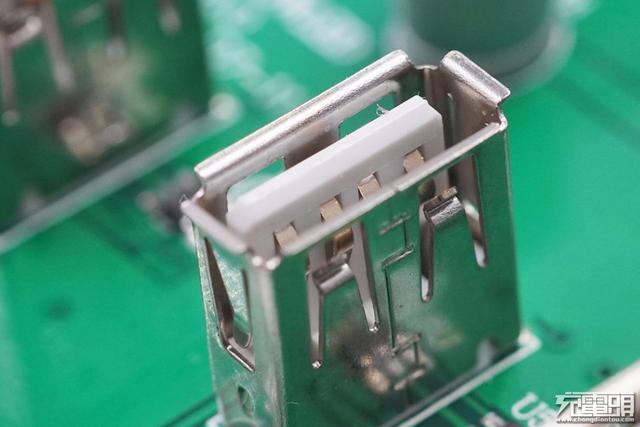

USB-A接口特写。

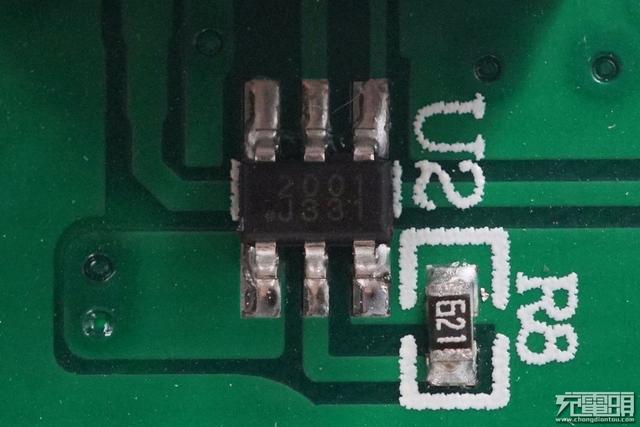

位于USB-A接口旁边的自动识别兼过流保护二合一IC，成绎TCS2001。

全部拆解完毕。

充电头网拆解总结

这款SABRENT 100W 8口快充充电器AX-ADPD采用黑色PC阻燃材质外壳，机身壳六面均进行磨砂处理，侧面过渡圆润。USB-C口均支持QC2.0、QC3.0和Huawei-FCP快充协议，此外还支持USB PD3.0快充标准，具备5V/3A、9V/3A、12V/2.5A、15V/2A、20V/1.5A五组固定电压档位。A口最大输出为15W，总输出达50W；而C口最大输出30W，总输出也是50W。整个充电器可提供100W的充电功率，基本可以满足多个小型电子产品同时充电的需求。

充电头网通过拆解发现，充电器内部分成两路，元器件基本上成对出现。并且采用多款业界知名厂家芯片，如英飞凌的场效应管SPP11N60C3、美国万代AOS的同步整流MOS AOT410L和lnternational Rectifier的IRFB3206、德信的同步整流降压IC EUP3270和英集芯的次级协议芯片IP2712等，用料扎实。USB-C口采用二次降压方式，两口独立输出。USB-A采用5V直接输出。此外主要发热元器件进行注胶或配有金属散热片来辅助散热，机身壳上还有散热窗口，不用担心充电器在高负荷工作下的发热问题。
