摘要：画PCB我还是比较倾向于AD，学生或者老师可以申请AD官方的免费版本。AD的3D效果实在是太漂亮了，简直跟实物一模一样。

也有不少小伙伴向我要封装库，封装库的话我建议在立创EDA上面找，然后文章末尾会分享我的3D库，需要的小伙伴可以自取。

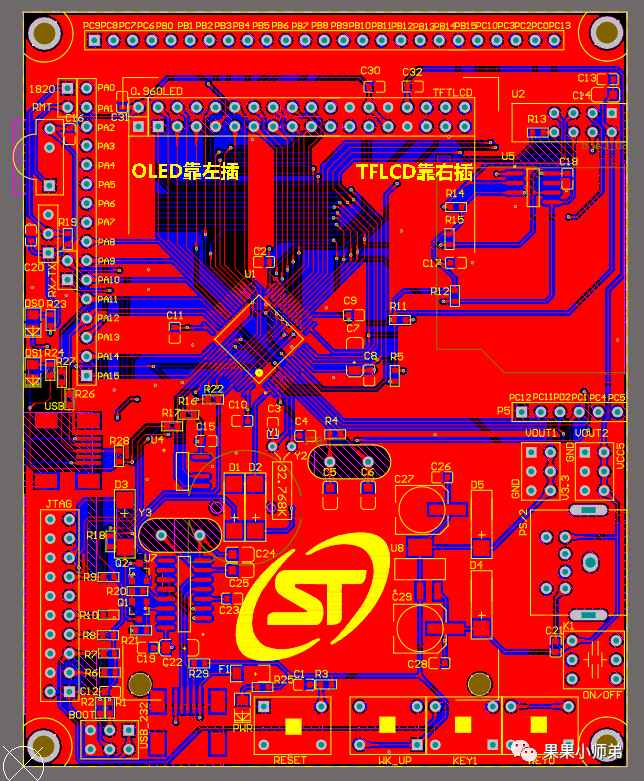

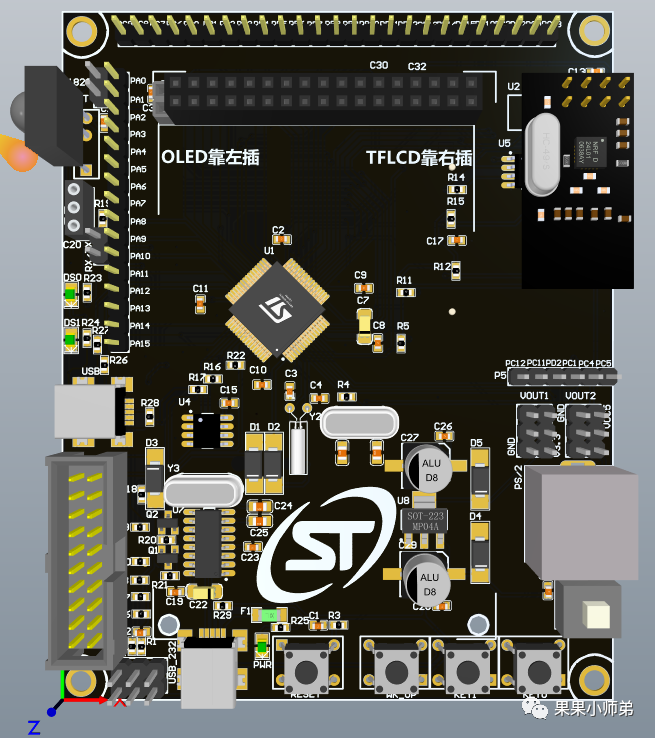

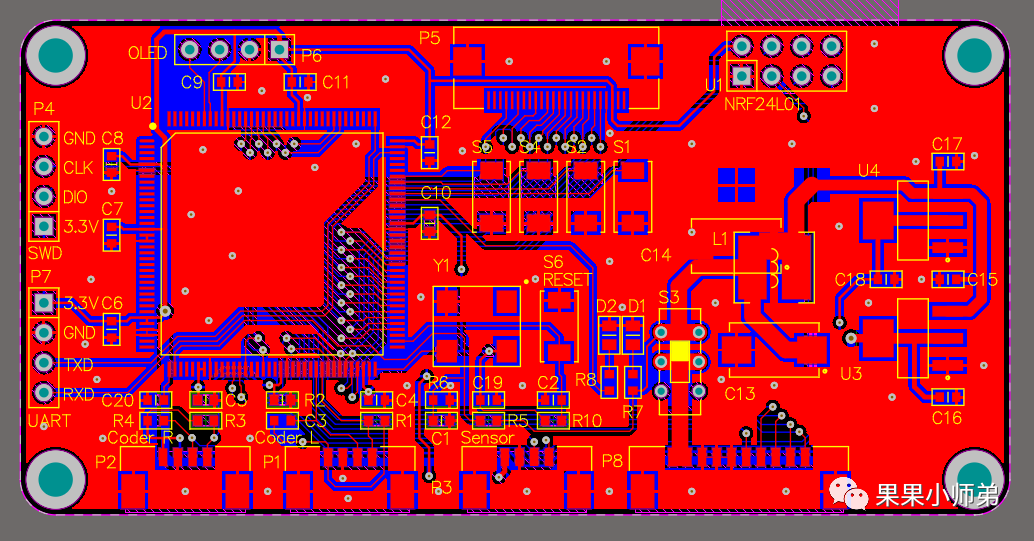

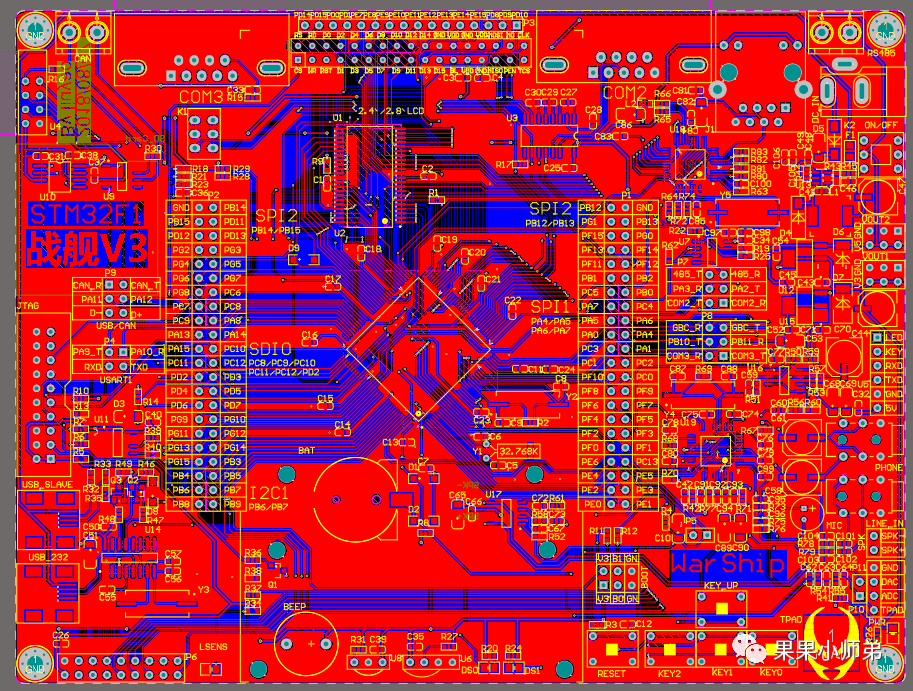

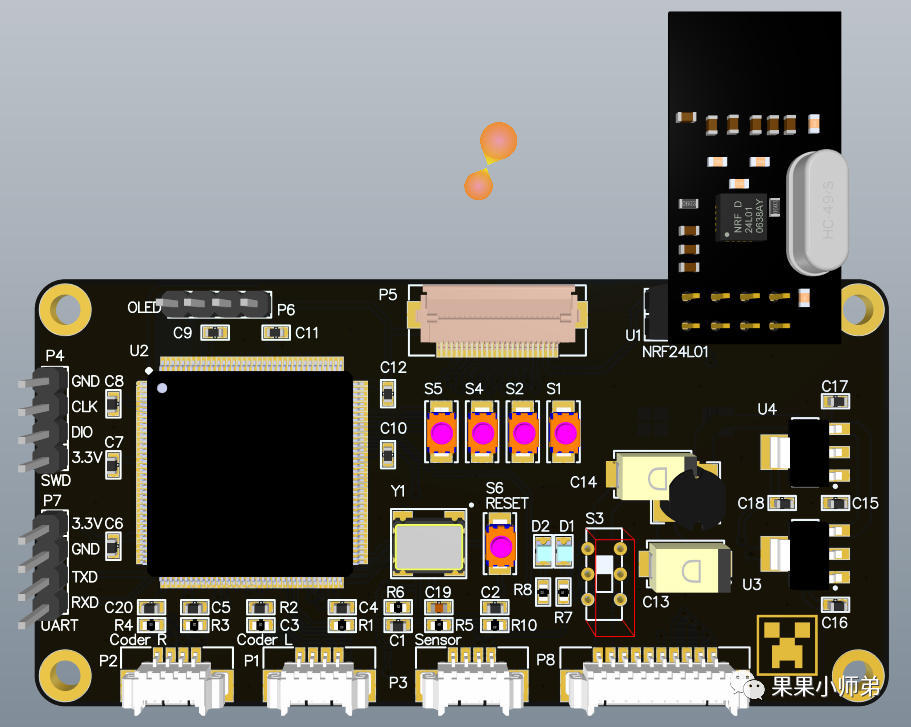

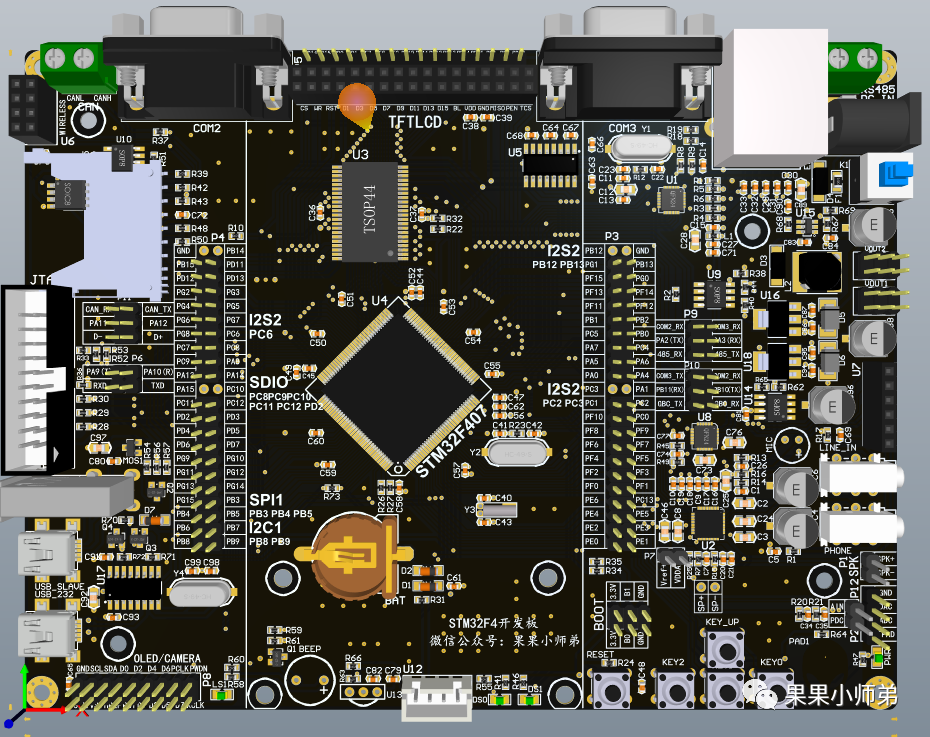

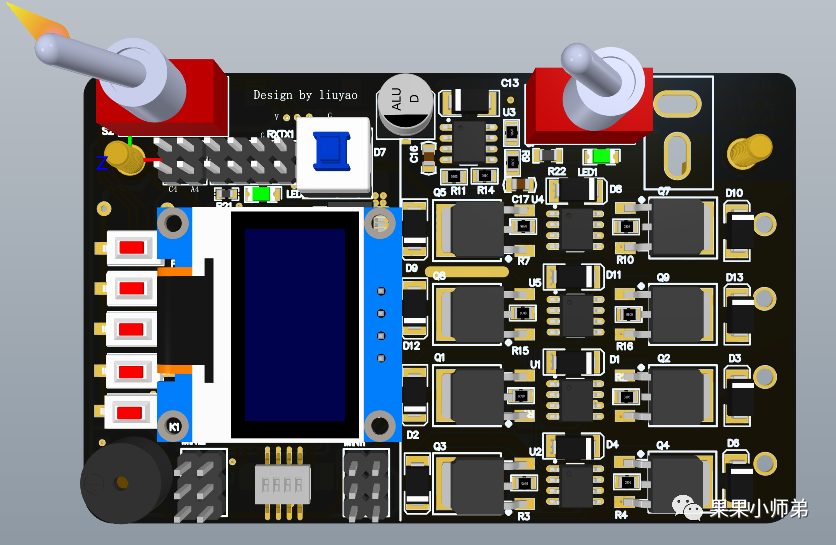

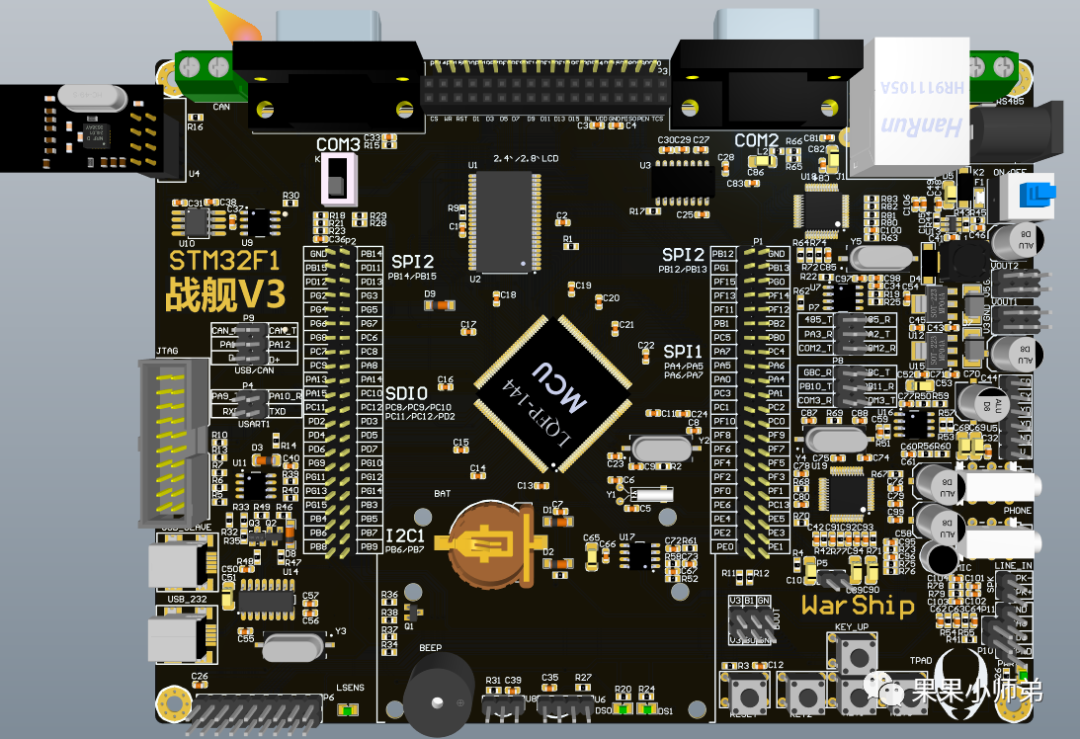

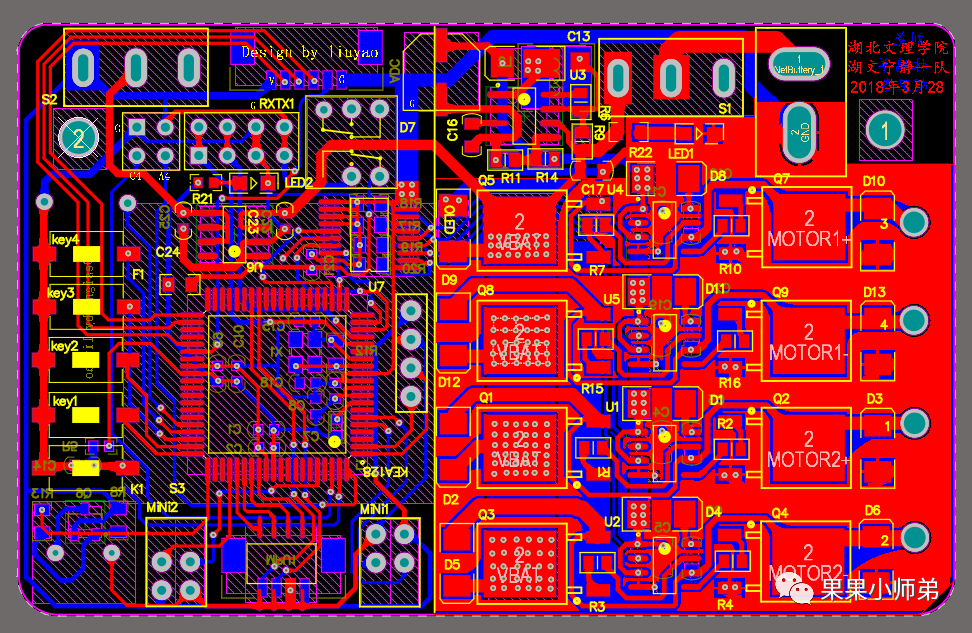

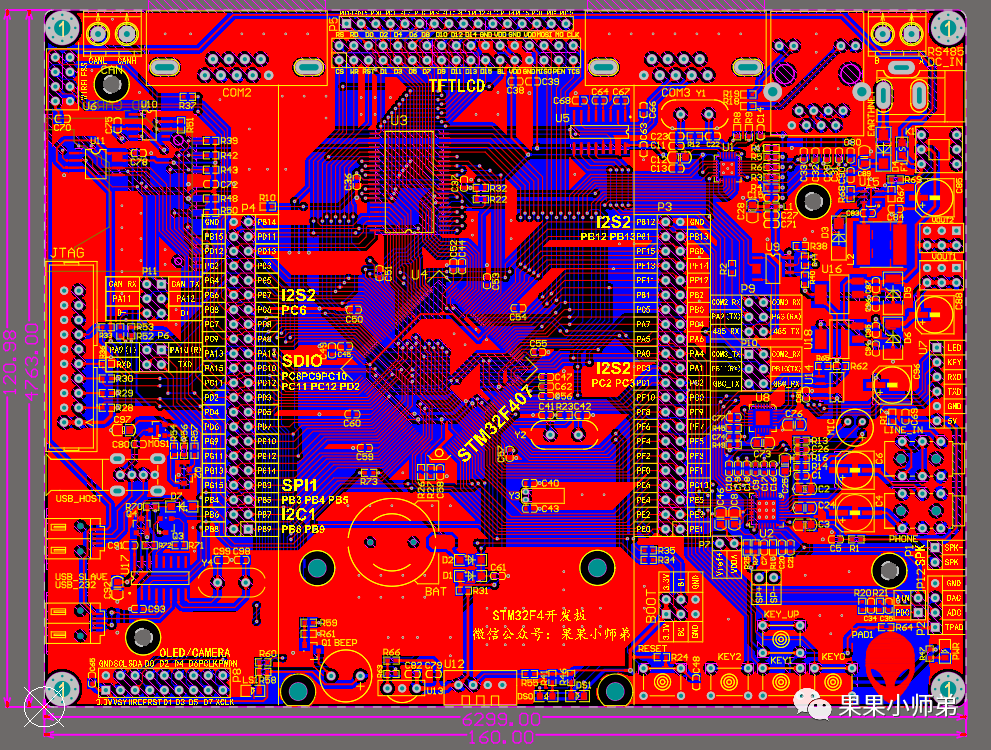

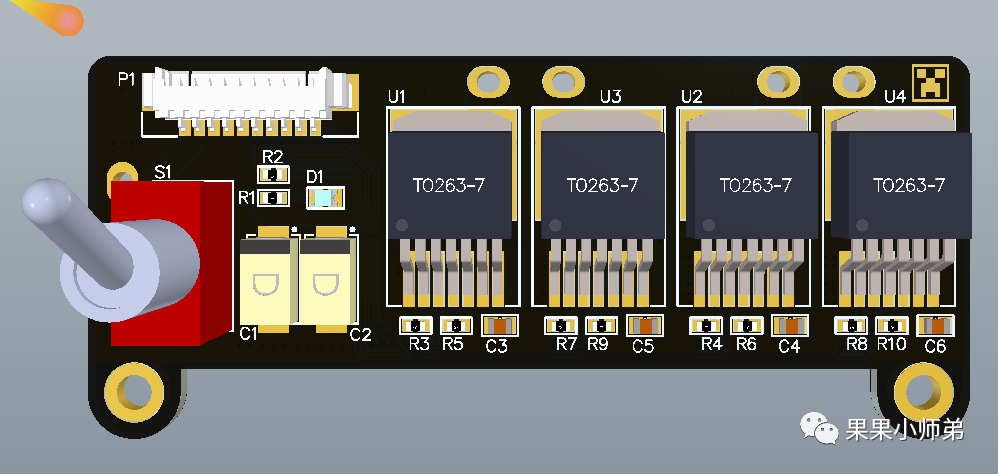

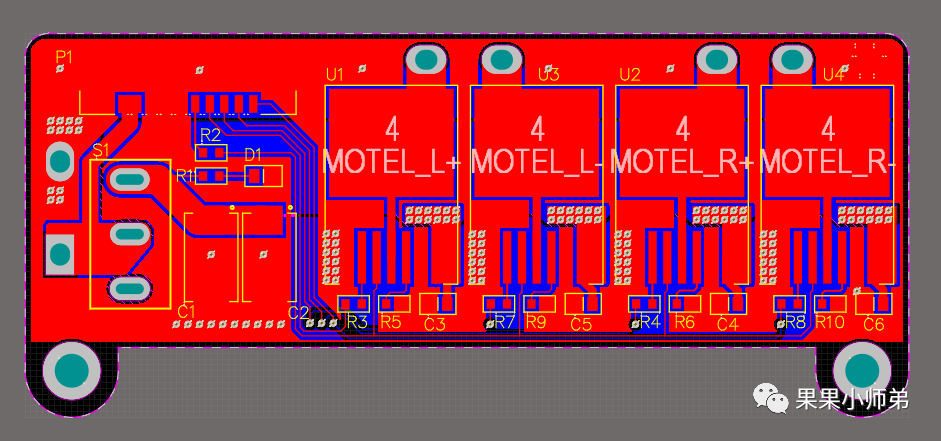

下面看看用AD画的PCB的3D效果吧！其中有几个当年做飞卡时画的，你知道是哪几款吗？

当然制板的时候我比较倾向于黑色，因为黑色看起来档次确实高一些！

如何下载3D模型文件

网站1：https://www.3dcontentcentral.cn
网站2：https://componentsearchengine.com
网站3：https://www.snapeda.com/home/

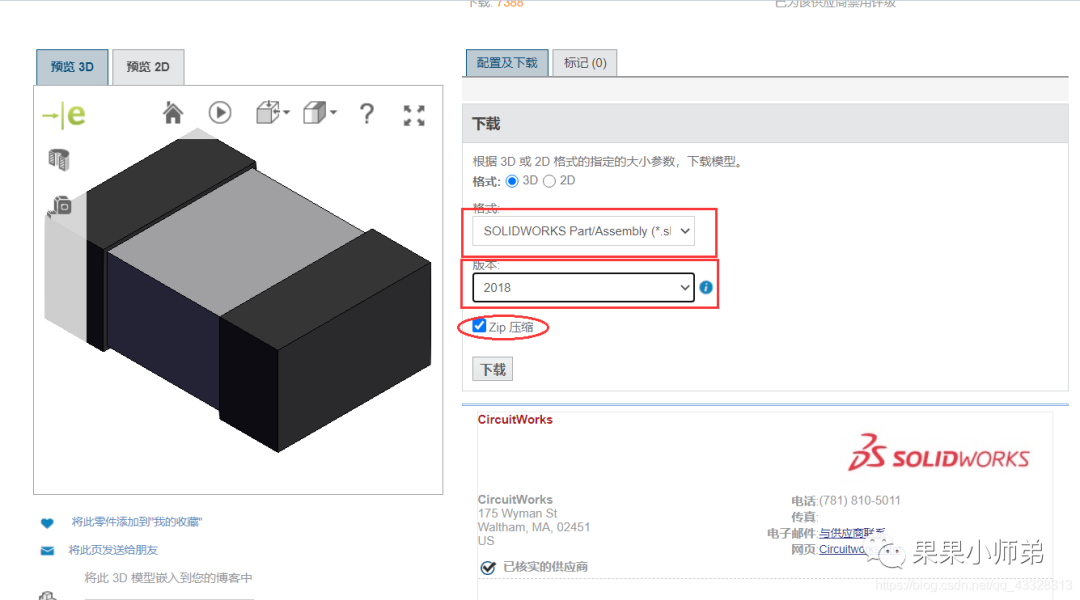

以网站1为例，下载3D模型文件，格式：.step

如何导入？

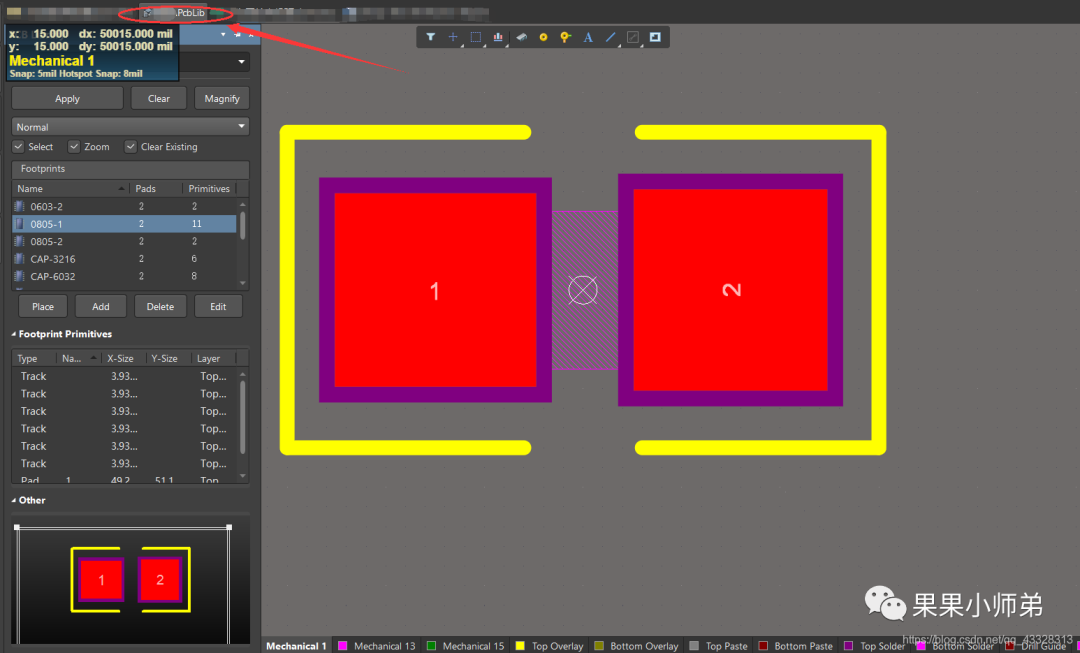

打开AD软件，进入PCB库。

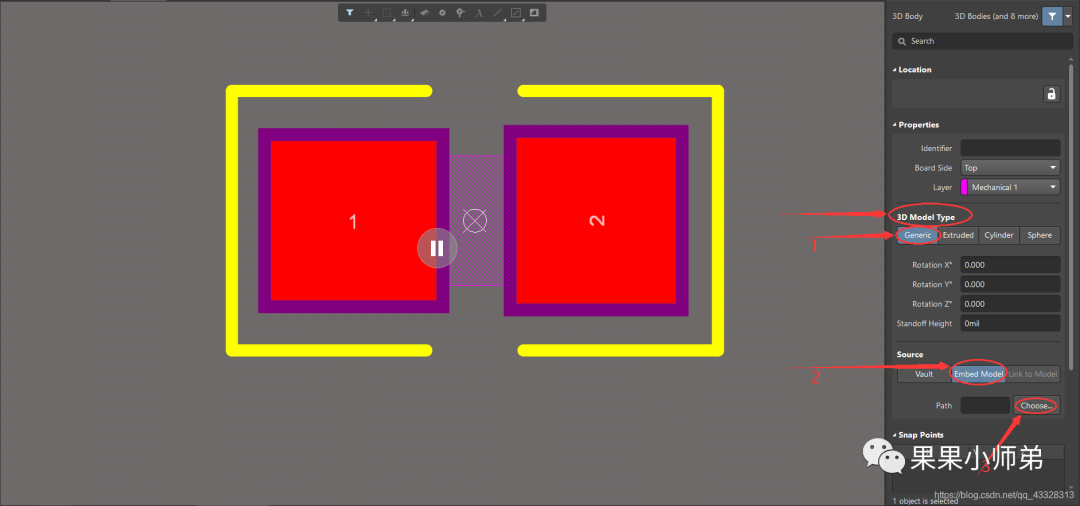

快捷键 P + B，注意把输入法调成英文输入（按下Shift）之后 按下 Tab 键 选择属性，Generic → \to→ Embed Model → \to→ Choose

选择模型的路径

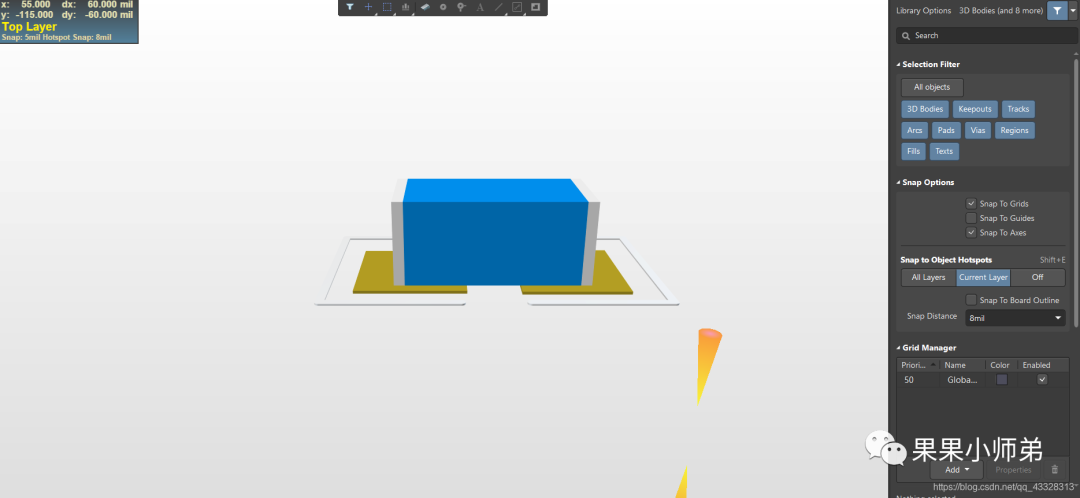

放置完成后，切换3D视图

更新PCB

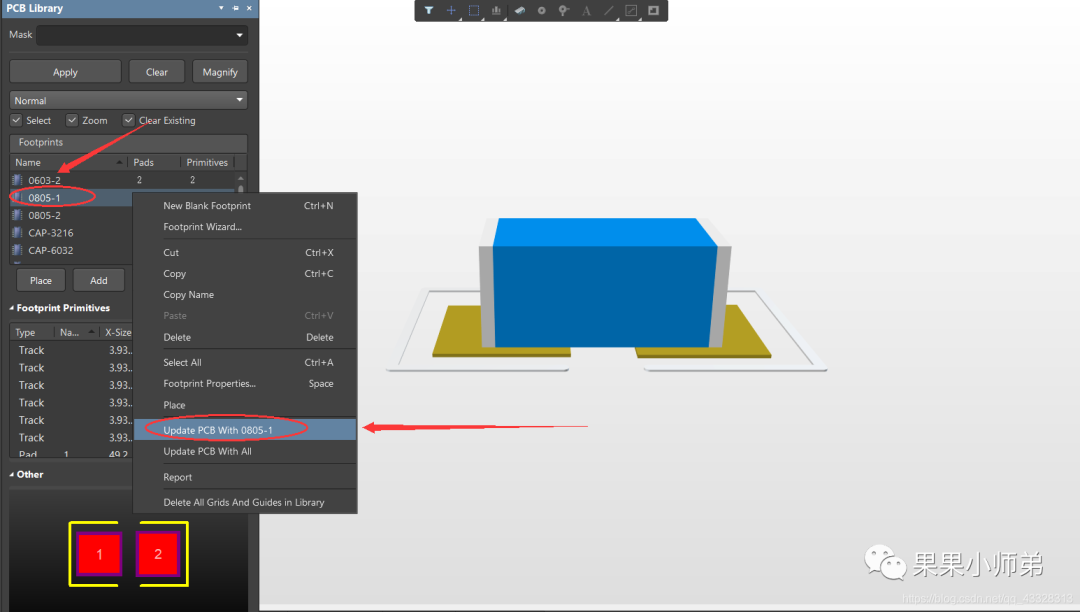

找到封装右击选择 Update PCB with xxx（xxx表示所要更新的封装）之后 PCB的3D视图就会更新

到此，你学会了吗？

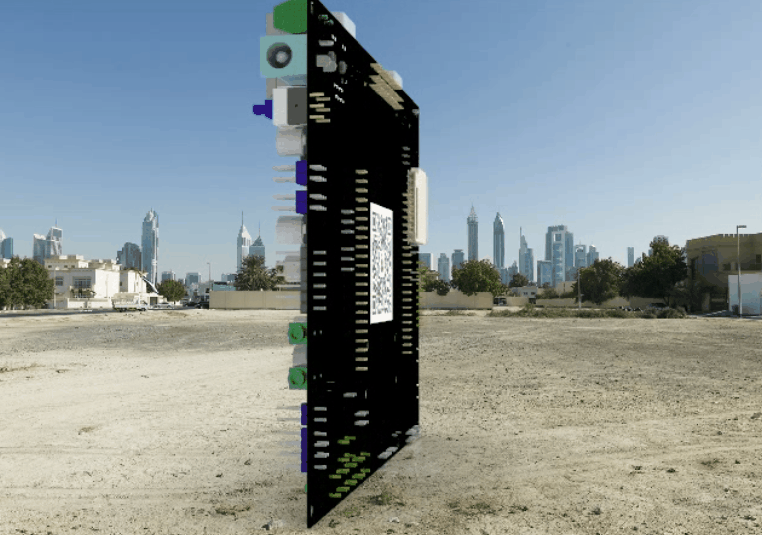

最后你还可以使用KS软件对你的PCB进行3D渲染。效果如下：
