前言



专注于极致充电性能的TEGIC特极客推出了一款超薄的氮化镓充电器，仅12.74mm的厚度，支持65W的输出功率，相比传统只能私有协议输出标称功率的饼干充电器，65W通用协议的支持凸显竞争力。



在支持65W大功率输出的同时，这款充电器的散热性能也非常不错。除表面采用斜纹设计增大散热面积外，内部还填充导热硅胶导热，将内部的热量充分散发，长时间使用更加稳定。充电头网已经拿到了这款65W充电器，下面就进行开箱拆解。



特极客65W超薄充电器开箱

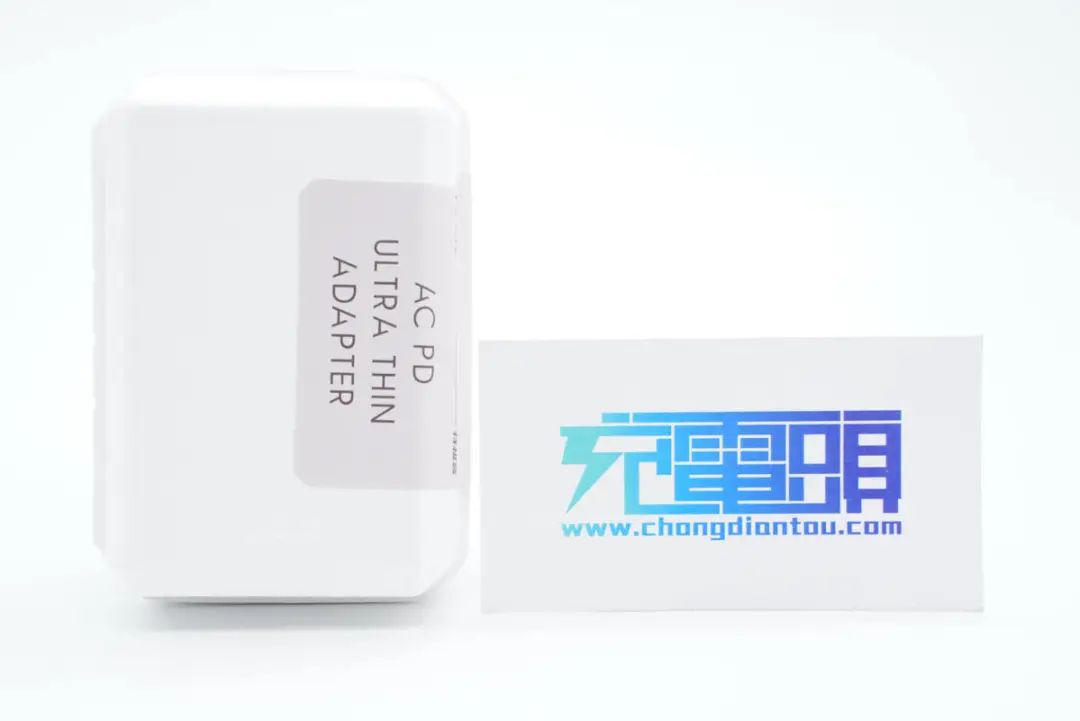

产品依旧采用白色小纸盒包装，并贴有类似封条的贴纸，贴纸上印有产品名称。

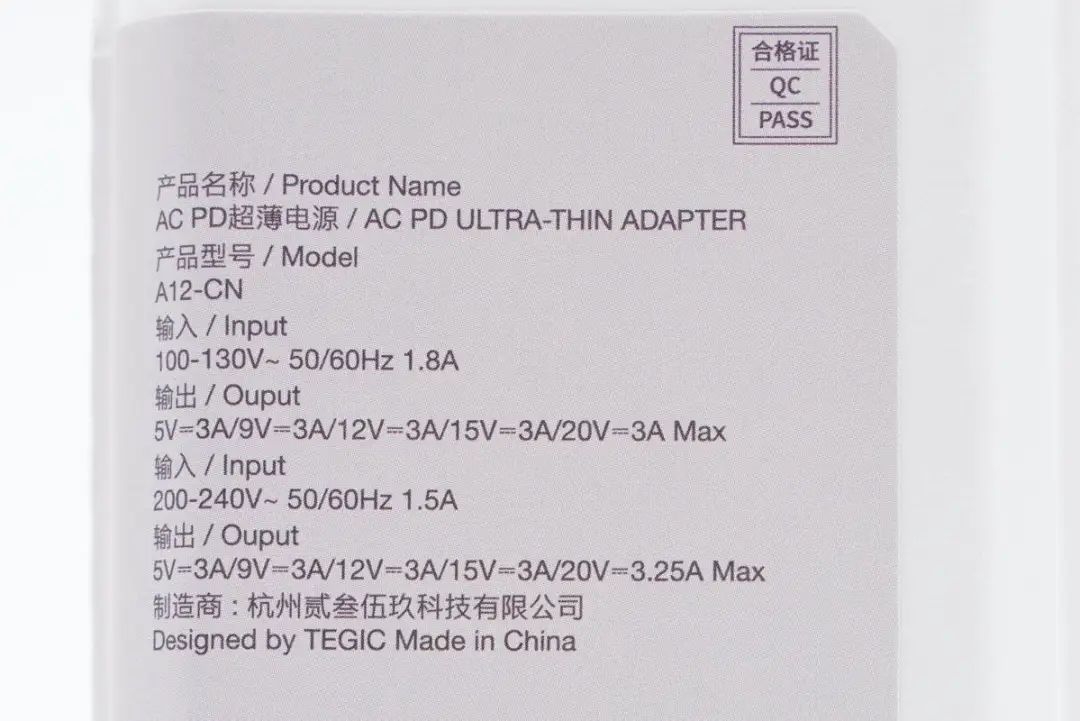

另一部分贴纸上印有产品参数信息，等到下面充电器实物展示时再一起介绍。

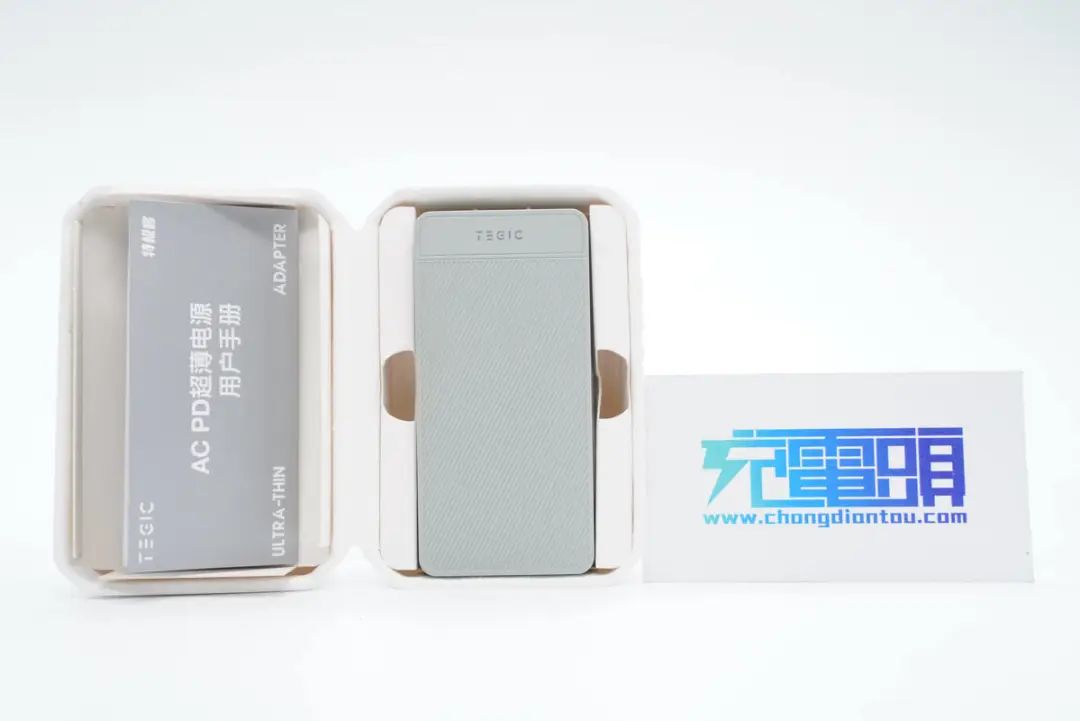

包装内含充电器和用户手册。

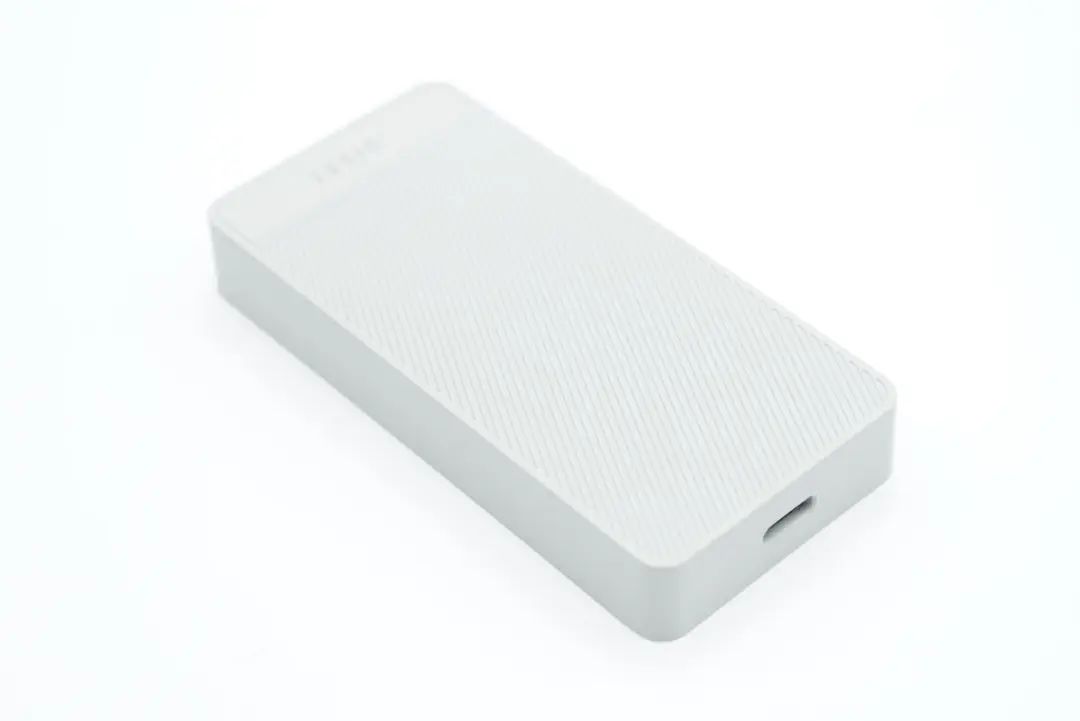

充电器整体为灰色，外壳哑光处理，看到产品的第一印象便是非常的小巧扁平。

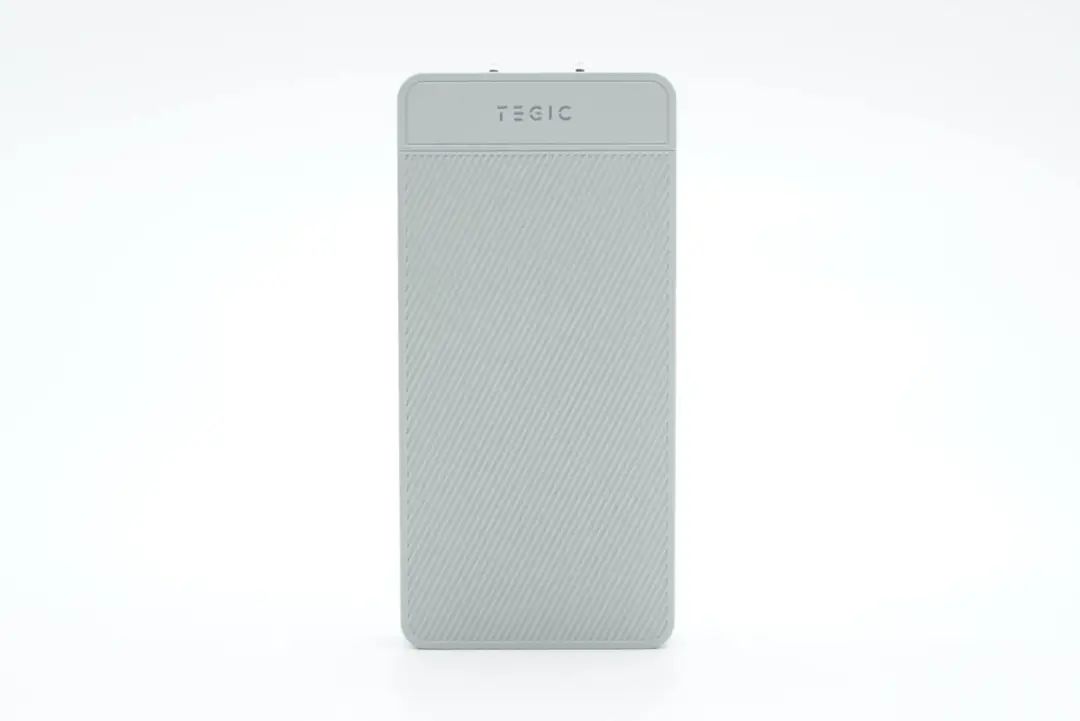

机身正面大部分区域做了斜纹理设计，增加产品的手感提高把玩性并增大散热面积，插脚一端平面设计并印有TEGIC品牌。





从侧面看去，充电器非常的薄，实测厚度仅12.74mm，超薄充电器当之无愧。

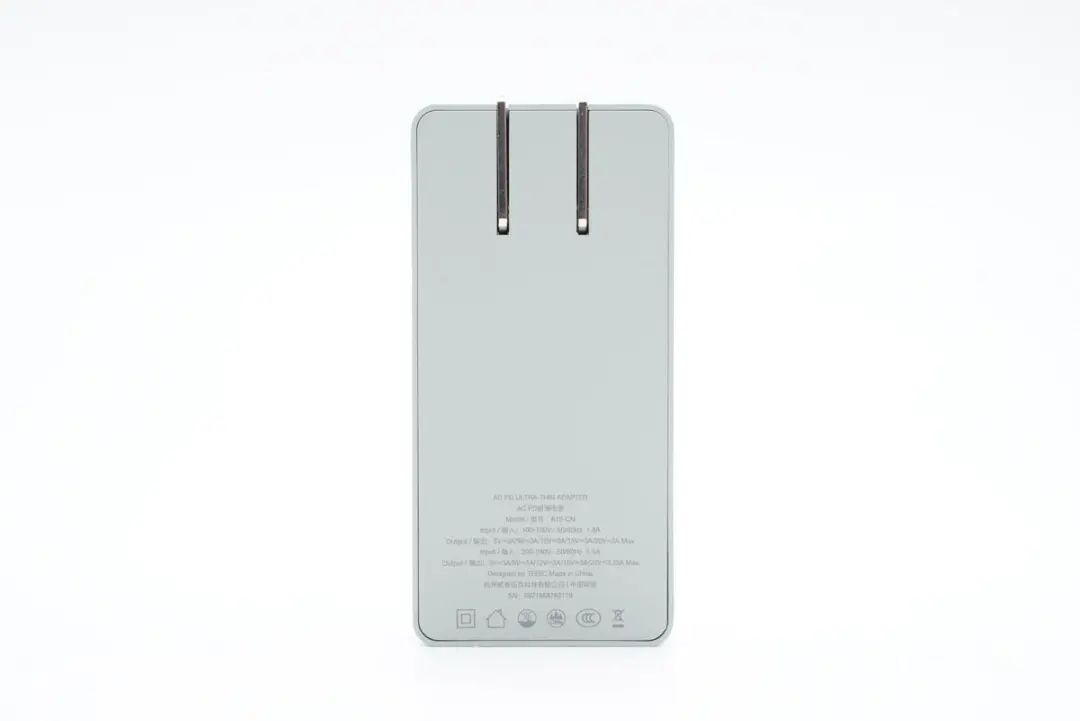

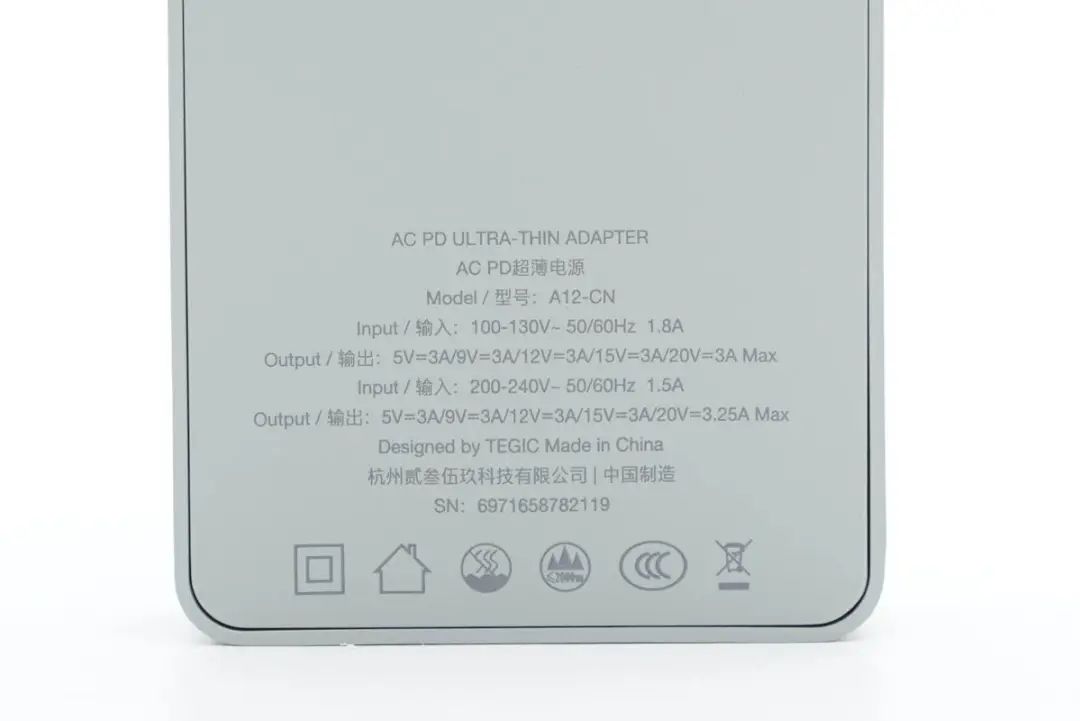

机身背面外壳上印有充电器参数。





产品型号：A12-CN

输入：100-130V 50/60Hz 1.8A

输出：5V3A、9V3A、12V3A、15V3A、20V3A

输入：200-240V 50/60Hz 1.5A

输出：5V3A、9V3A、12V3A、15V3A、20V3.25A

制造商：杭州贰叁伍玖科技有限公司

充电器已经通过了CCC认证。

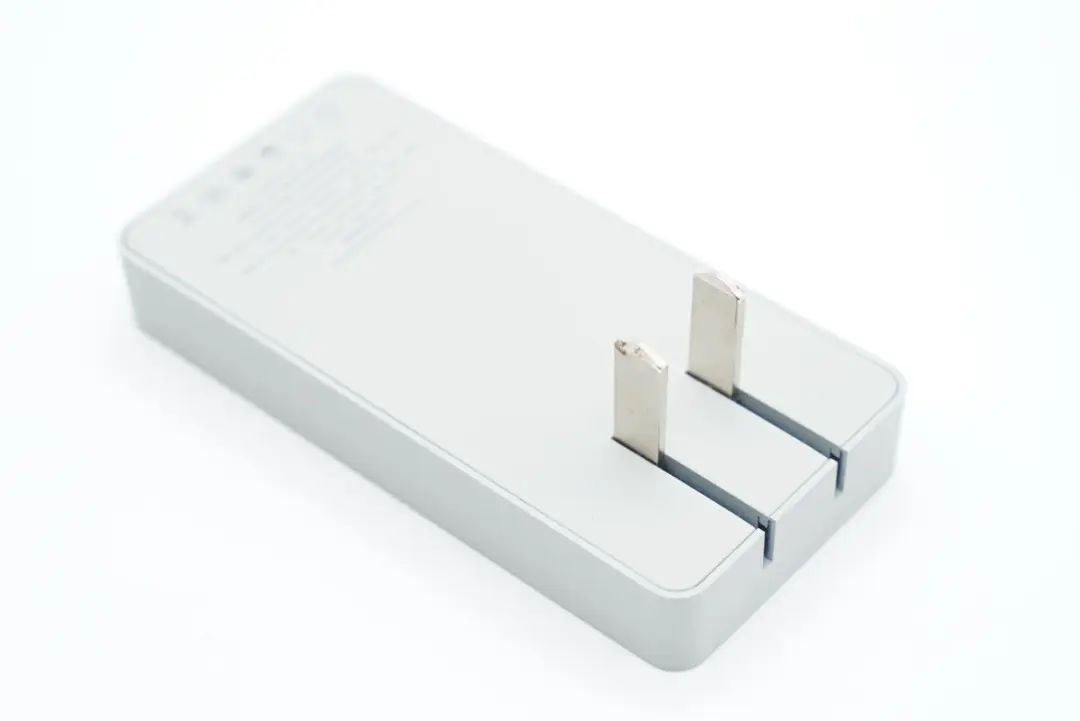

充电器配备可折叠国标插脚，配合超薄机身，进一步提升产品便携性，可以说轻松放进口袋也不夸张。

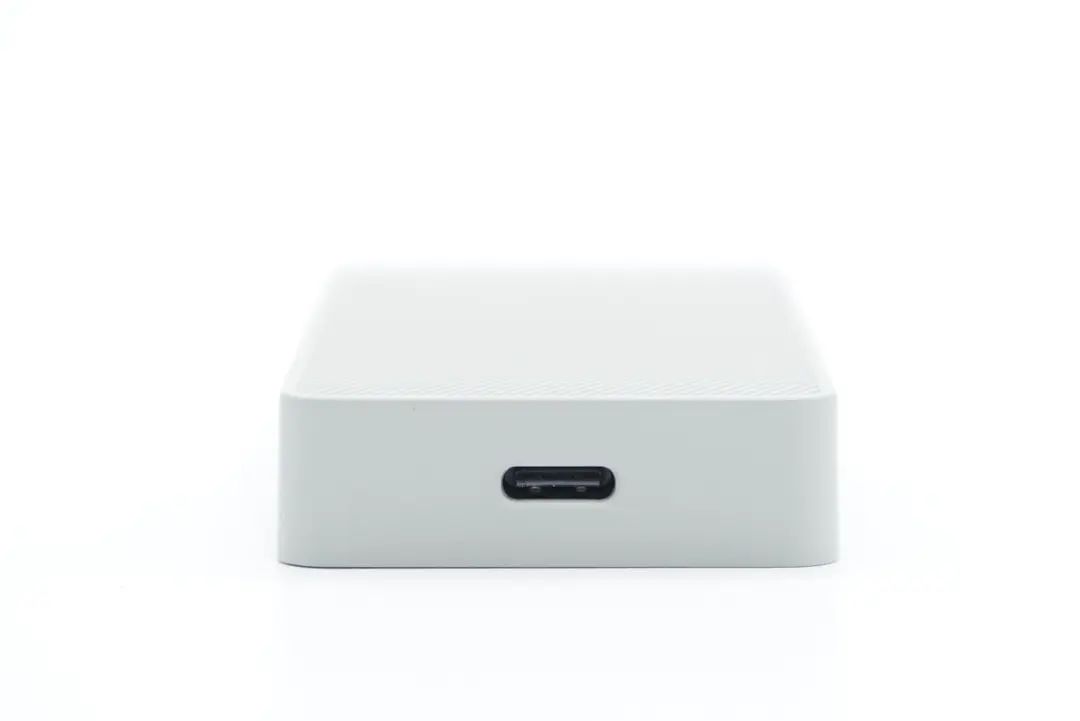

端部设有单USB-C接口，居中设计，黑色胶芯不露铜。

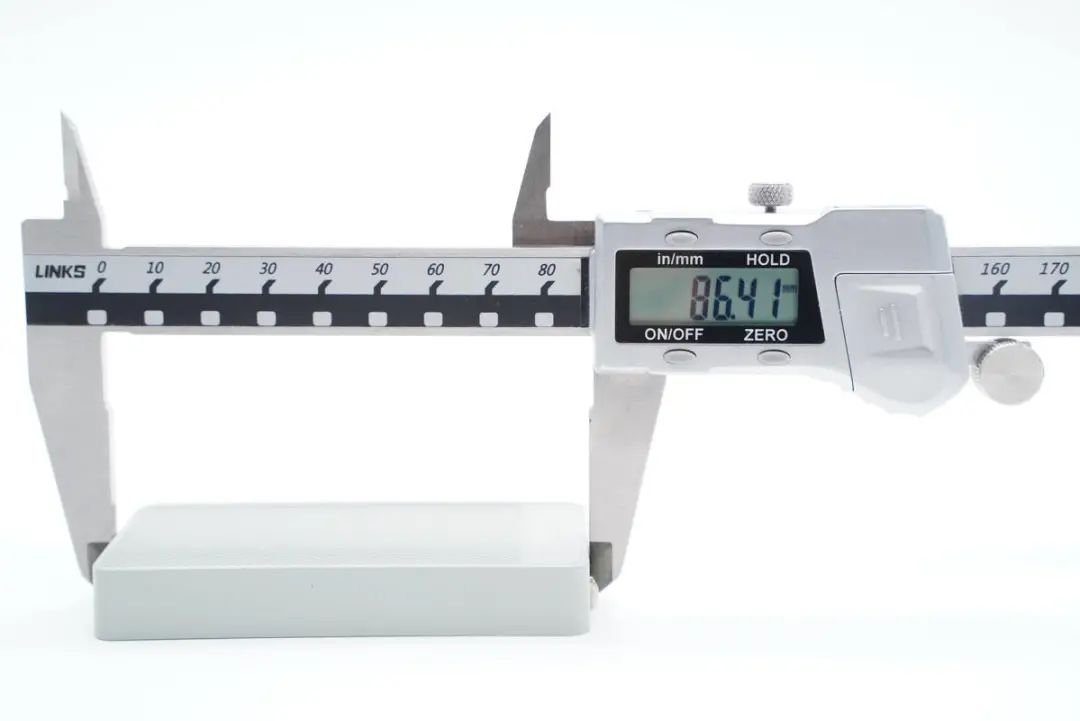

测得充电器机身长度为86.41mm。

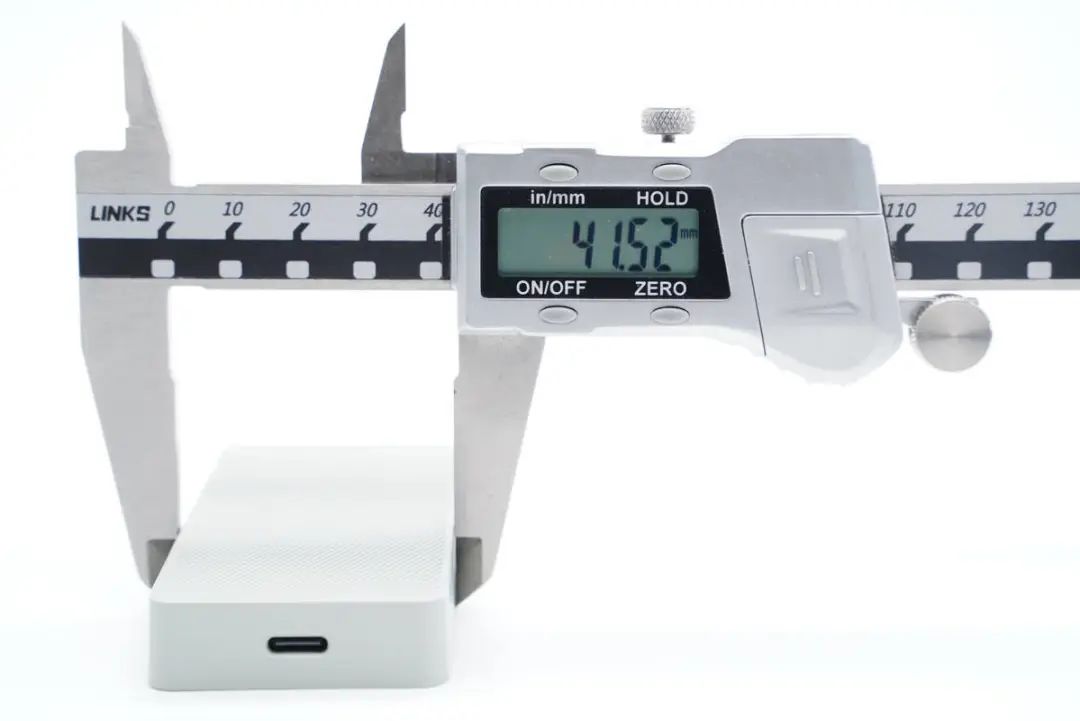

宽度为41.52mm。

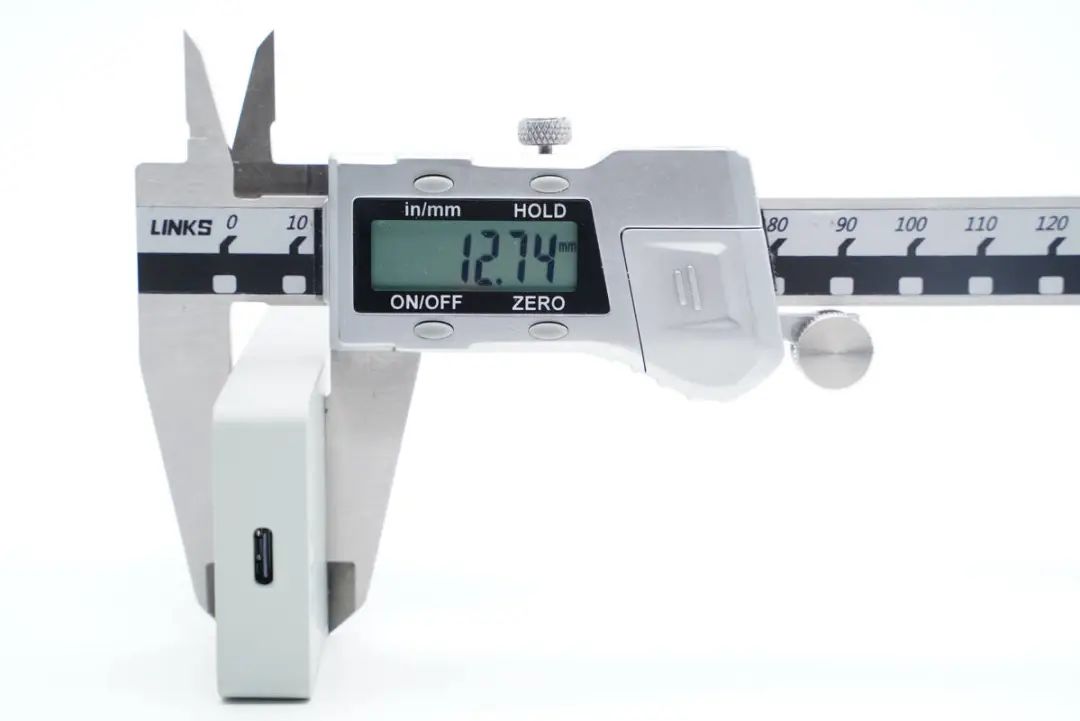

厚度为12.74mm。通过三维算得充电器体积约为45.71cm³，功率密度约为1.42W/cm³。

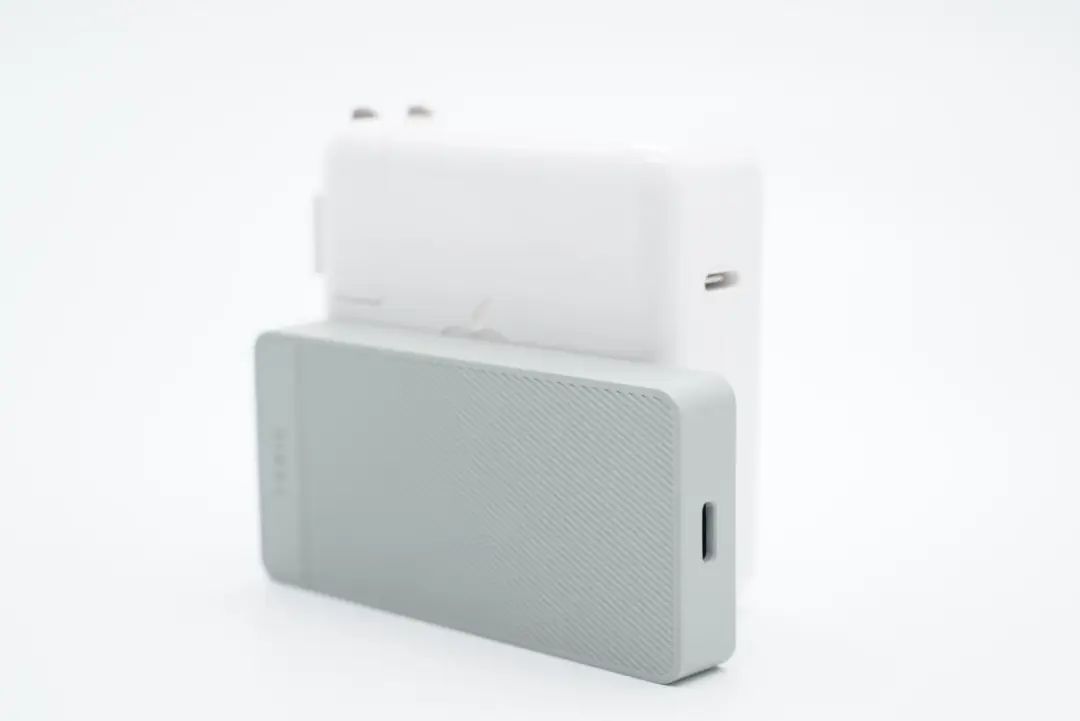

和苹果61W充电器对比，体积优势巨大。

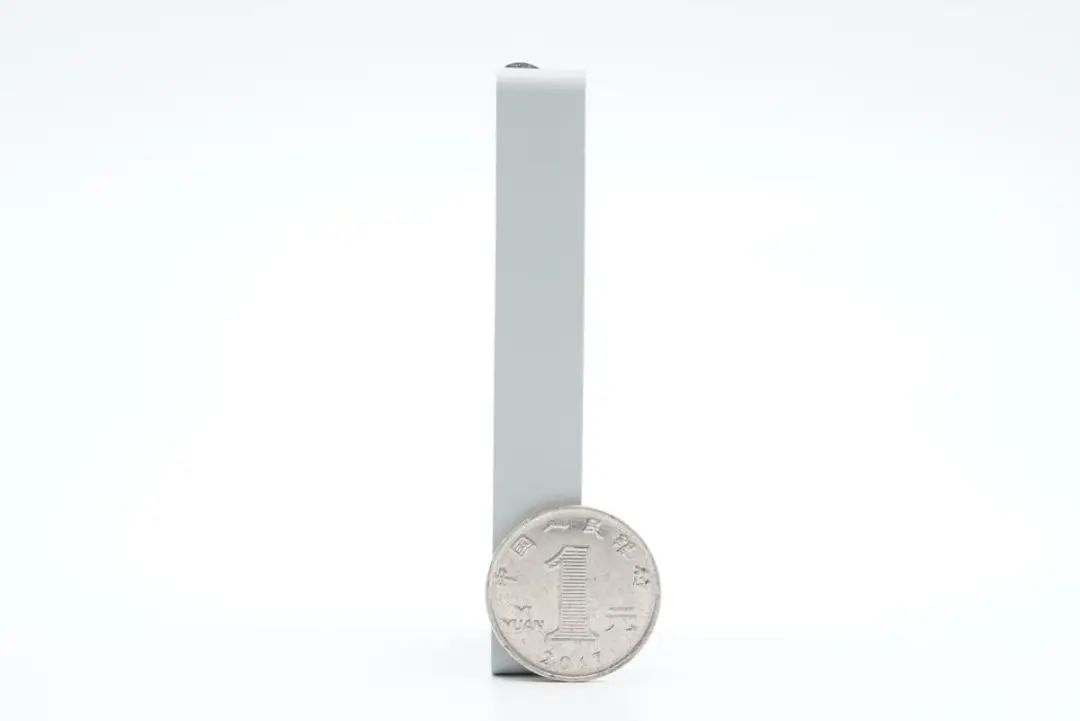

机身厚度仅为一元硬币直接的一半。

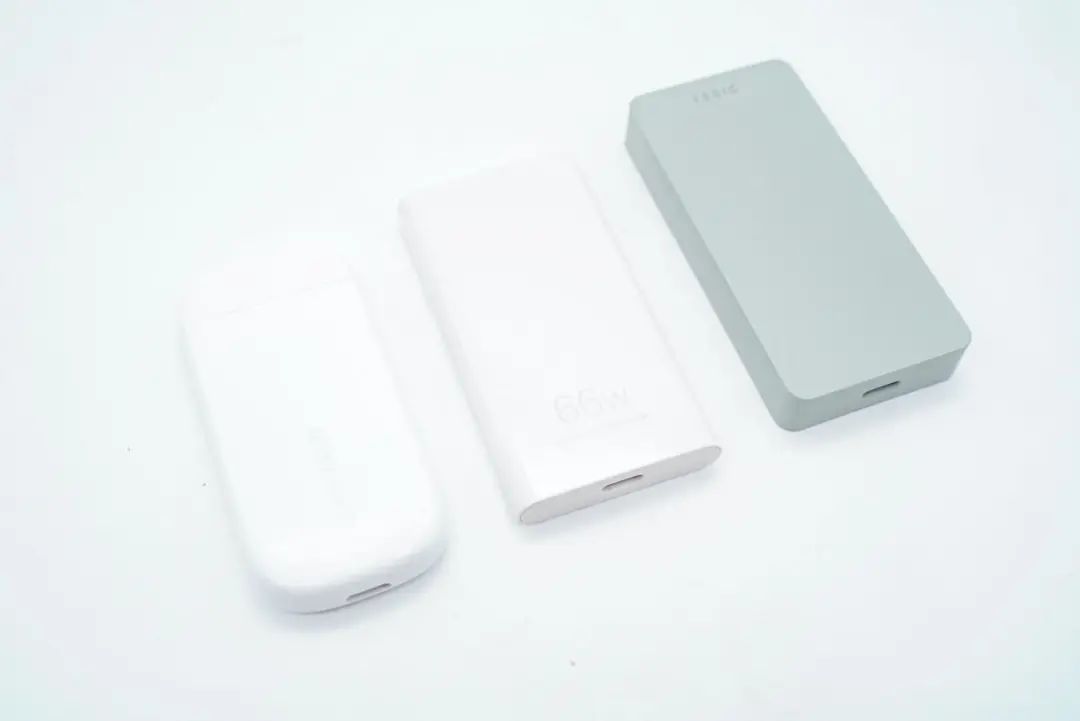

和华为66W氮化镓超薄充电器以及realme 50W mini闪充氮化镓充电器放在一起对比，稍微厚了一丢丢，realme充电器的厚度为10.52mm，华为的厚度为10.4mm。

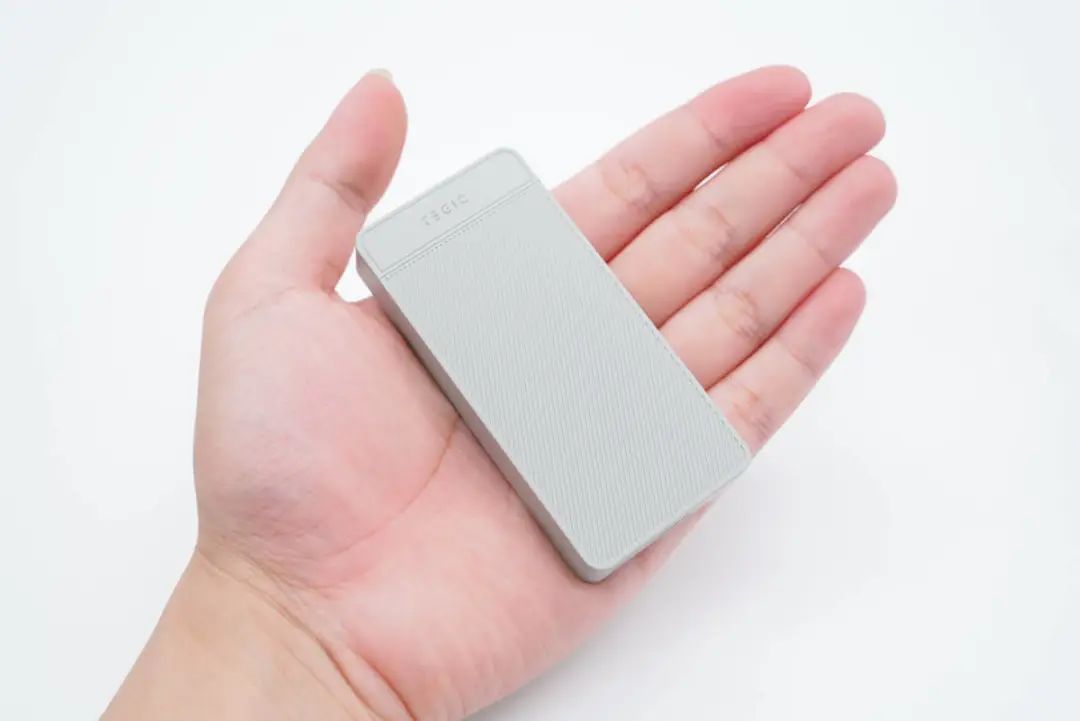

产品拿在手上的大小直观感受。

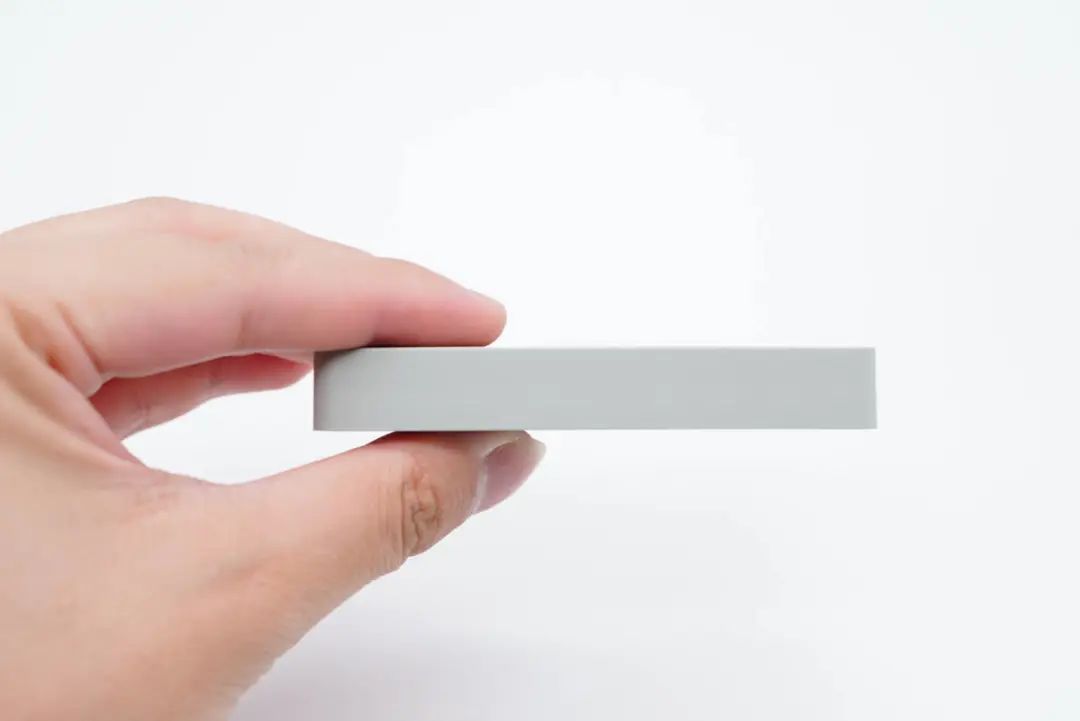

从侧面看去，更显小巧轻薄。

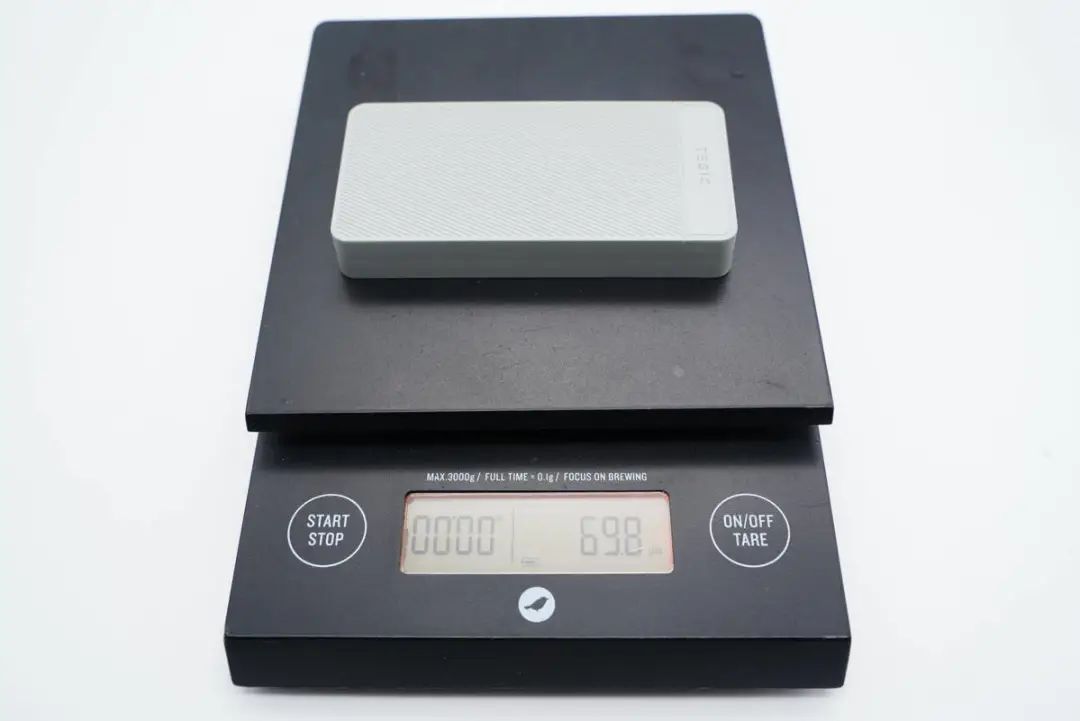

充电器净重约为70g。

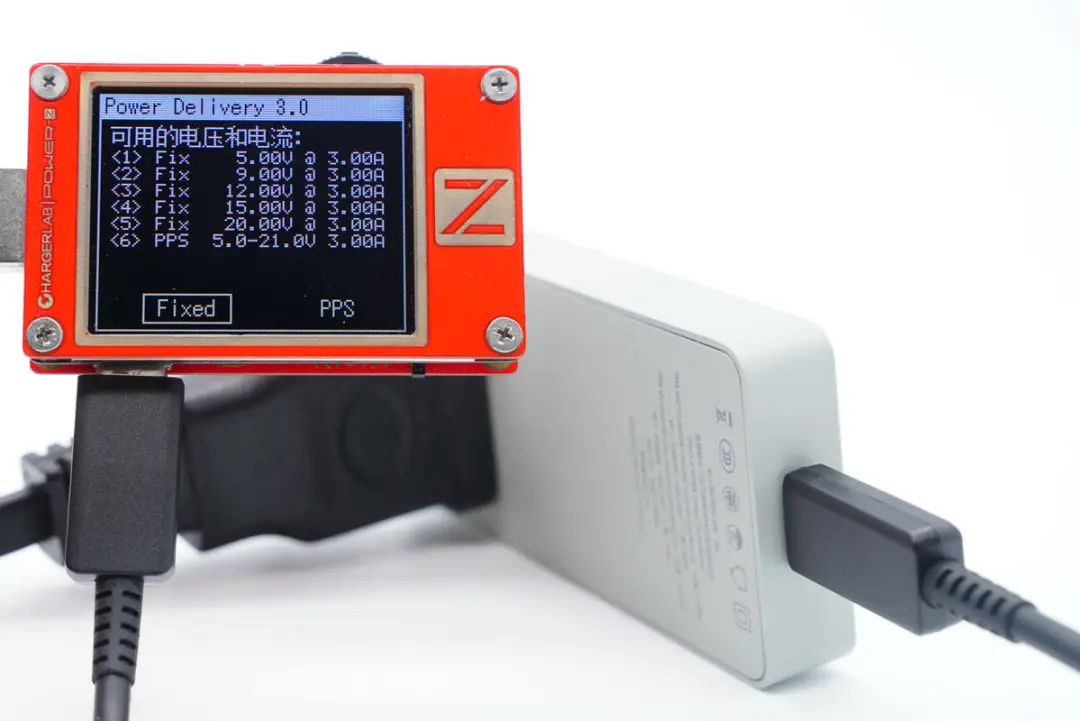

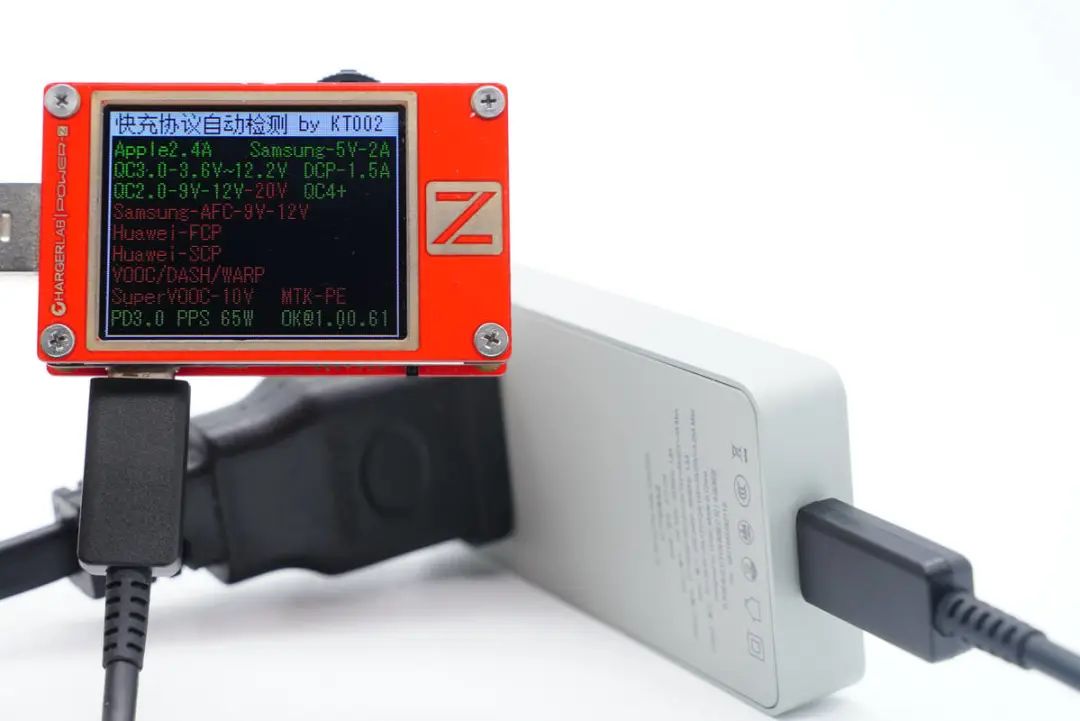

使用ChargerLAB POWER-Z KT002测得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、PD3.0、PPS快充协议。





并且还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及5-21V3A一组PPS电压档位。



特极客65W超薄充电器拆解



对特极客65W超薄充电器的外观、大小尺寸、性能等有了基本了解后，下面继续对其进行拆解，看看产品做工用料如何。

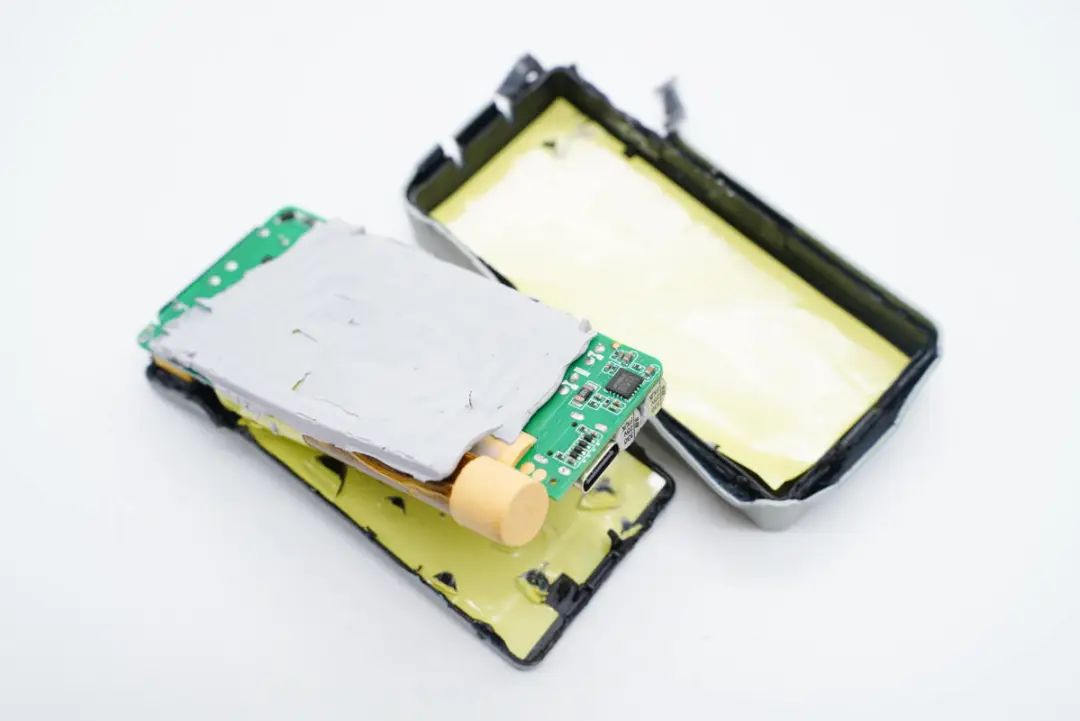

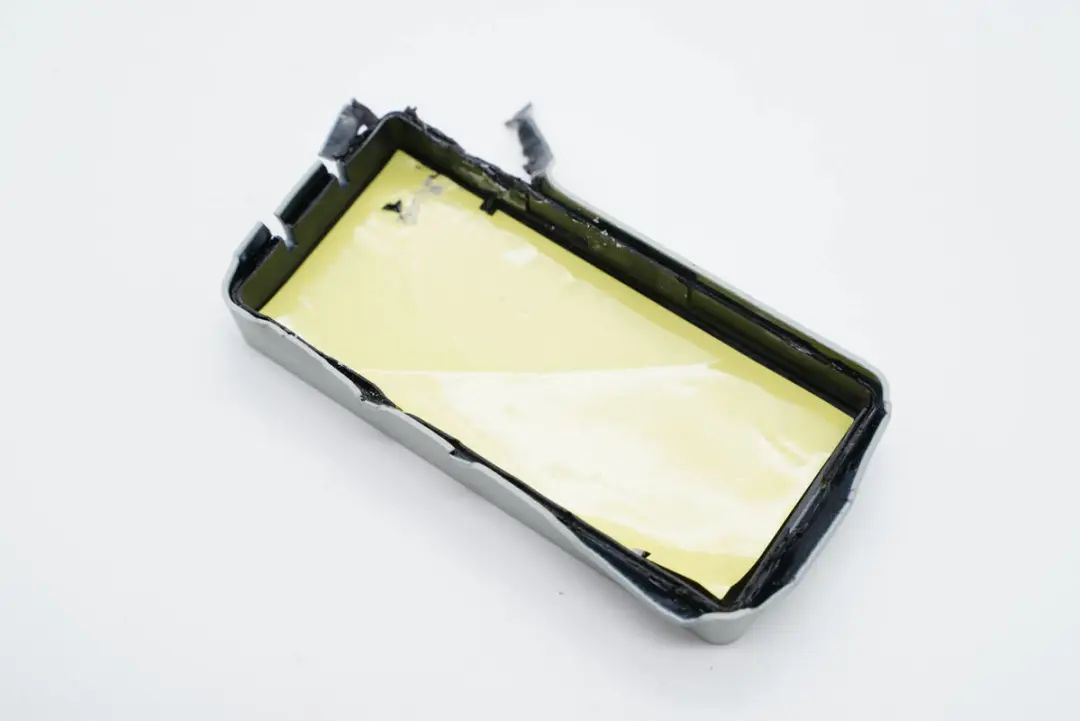

沿充电器外壳接缝撬开充电器，可以看到PCB背面覆盖导热硅胶进行散热，且外壳两面均贴有黄色绝缘胶带。



外壳采用超声波焊接，固定非常牢固，动用剪钳大力破拆。

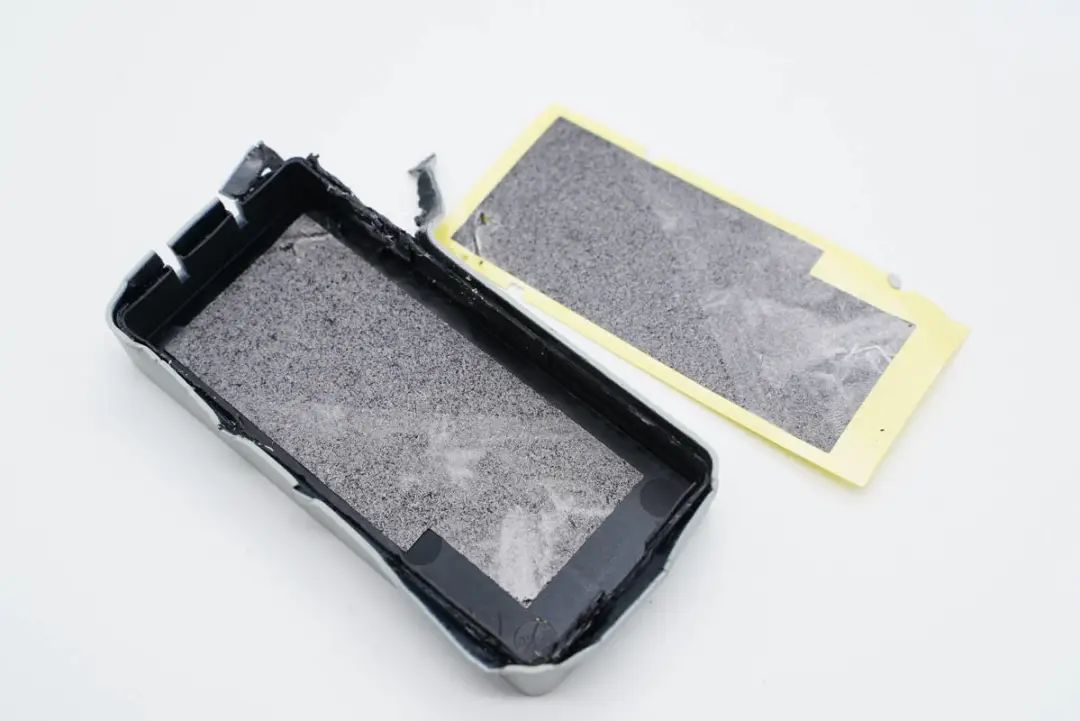

外壳内部黄色绝缘胶带下面是一层石墨导热贴，进一步把热量均匀散发。

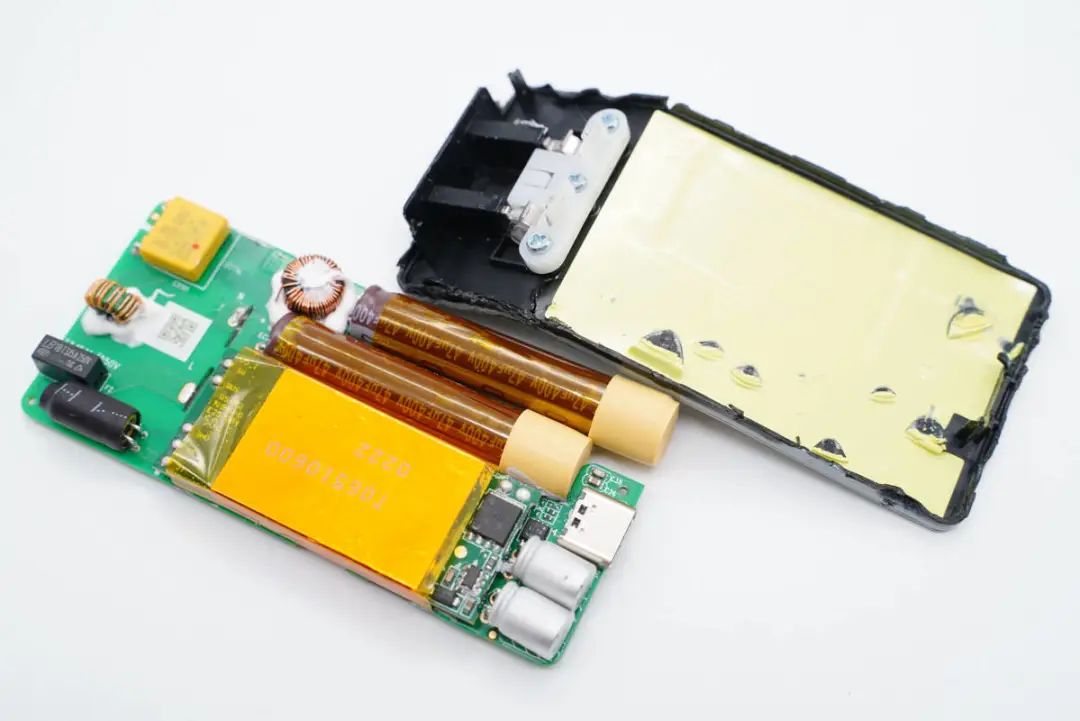

清理掉PCB背面的导热硅胶，可以看到两颗笔形的电解电容，配合PCB镂空降低厚度。



折叠插脚与PCB连接处开有隔离槽，并插入隔离片用于绝缘。



焊接拆下折叠插脚与PCB的连接，PCB另外一面是平面变压器，整体缠绕胶带绝缘。

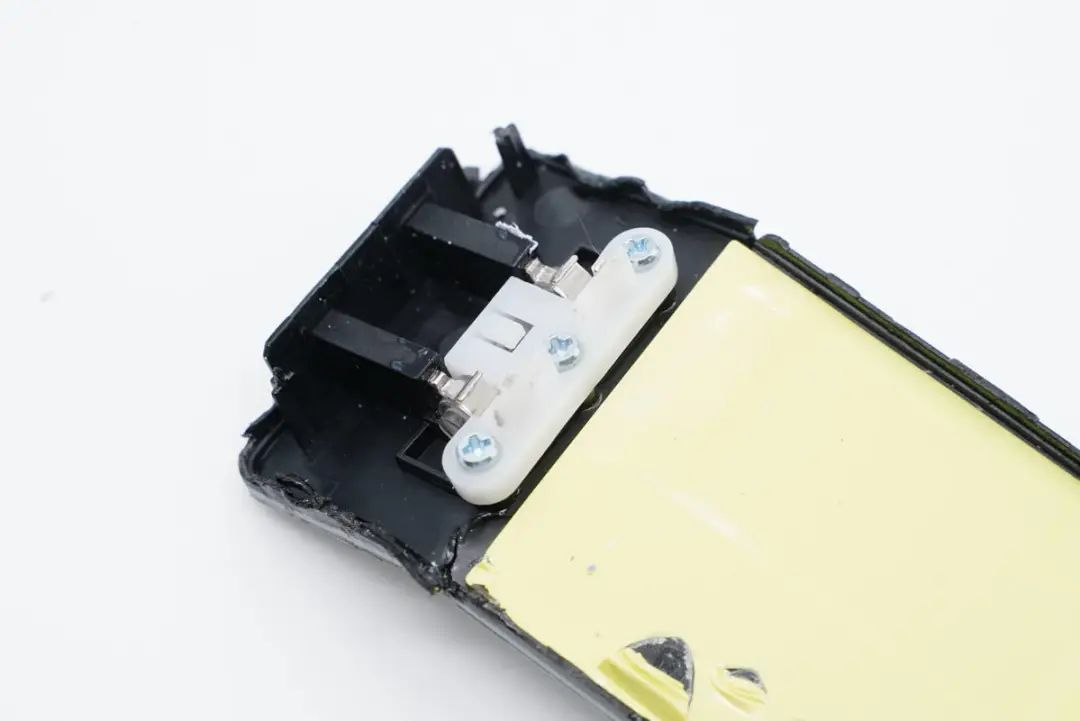

折叠插脚采用螺丝固定。

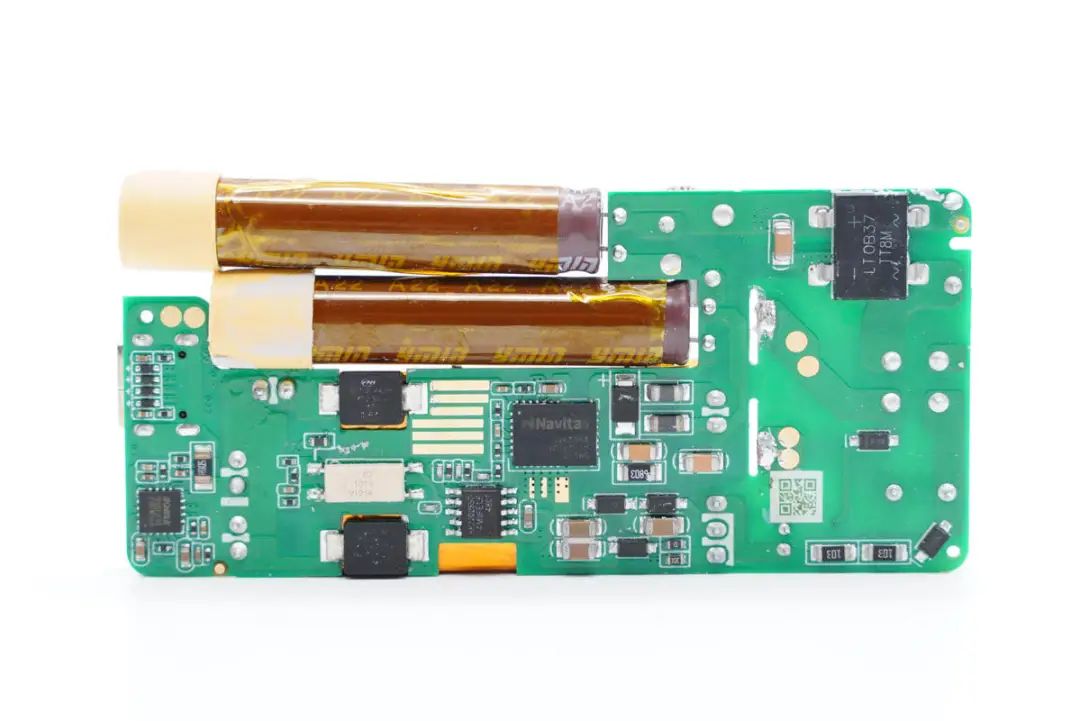

PCB正面一览，初级输入侧元件根据插脚位置交替布置，充分利用空间。输出固态滤波电容卧置降低厚度。

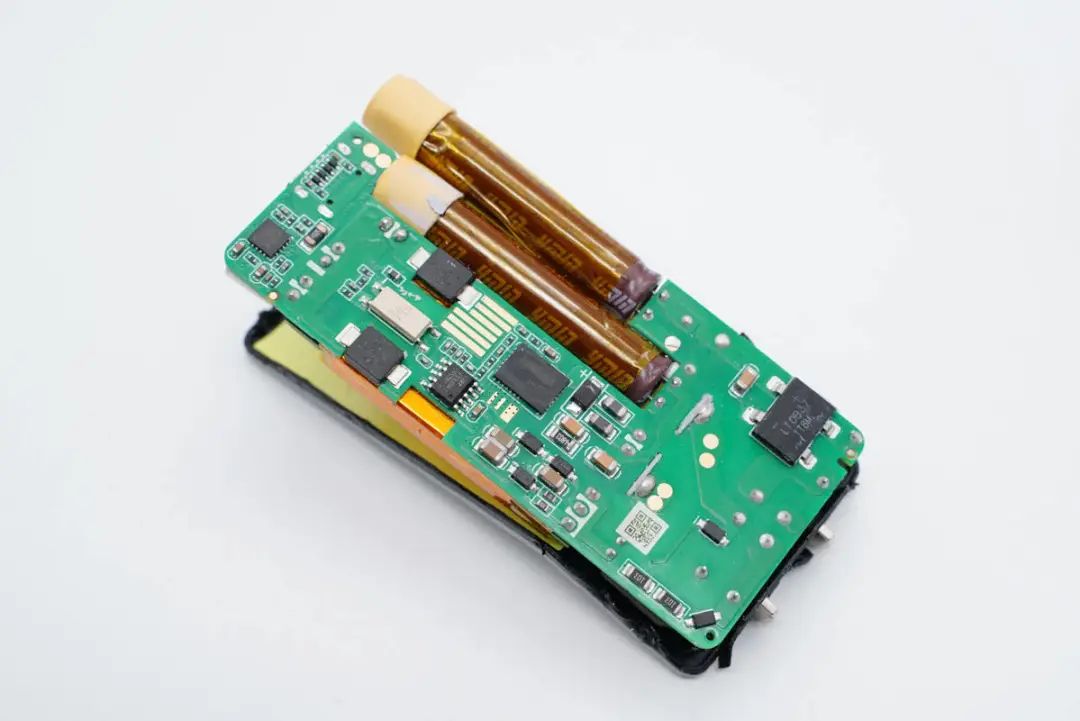

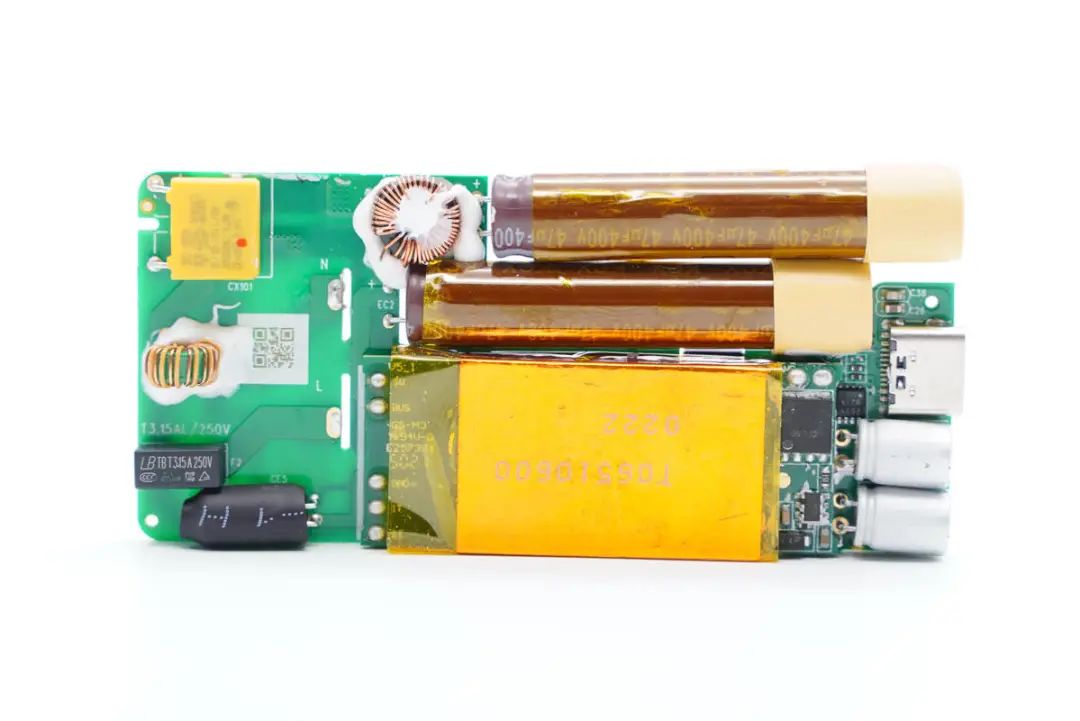

背面可以看到两颗永铭的笔形电解电容，整体缠绕胶带绝缘，且端部有橡胶绝缘帽与次级部分绝缘。电路板镂空焊接贴片Y电容降低厚度。

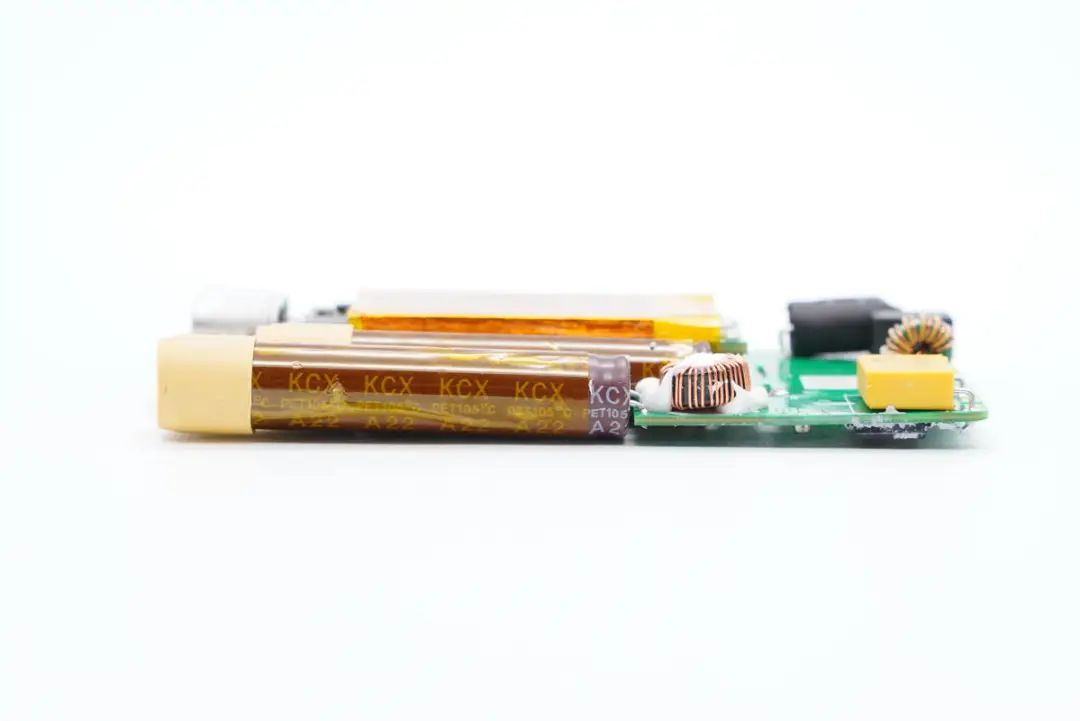

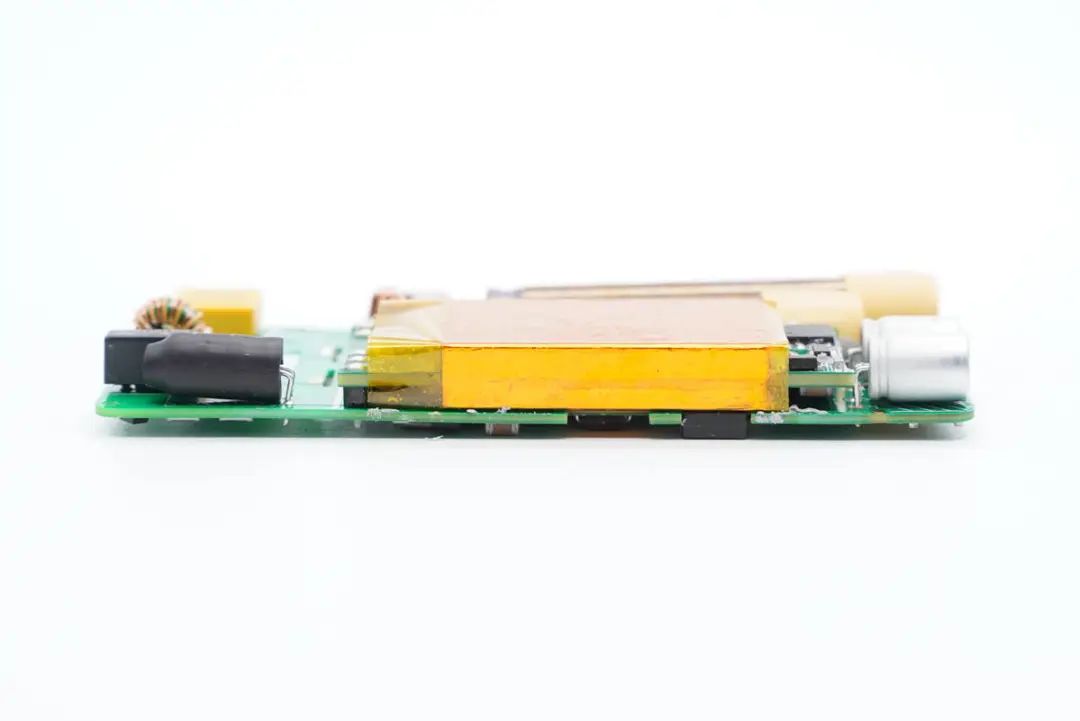

PCB侧面一览，超薄的平面变压器，使得这款充电器具备了超薄的体型。



超薄的体型也离不开永铭的笔形KCX系列快充专用电容。

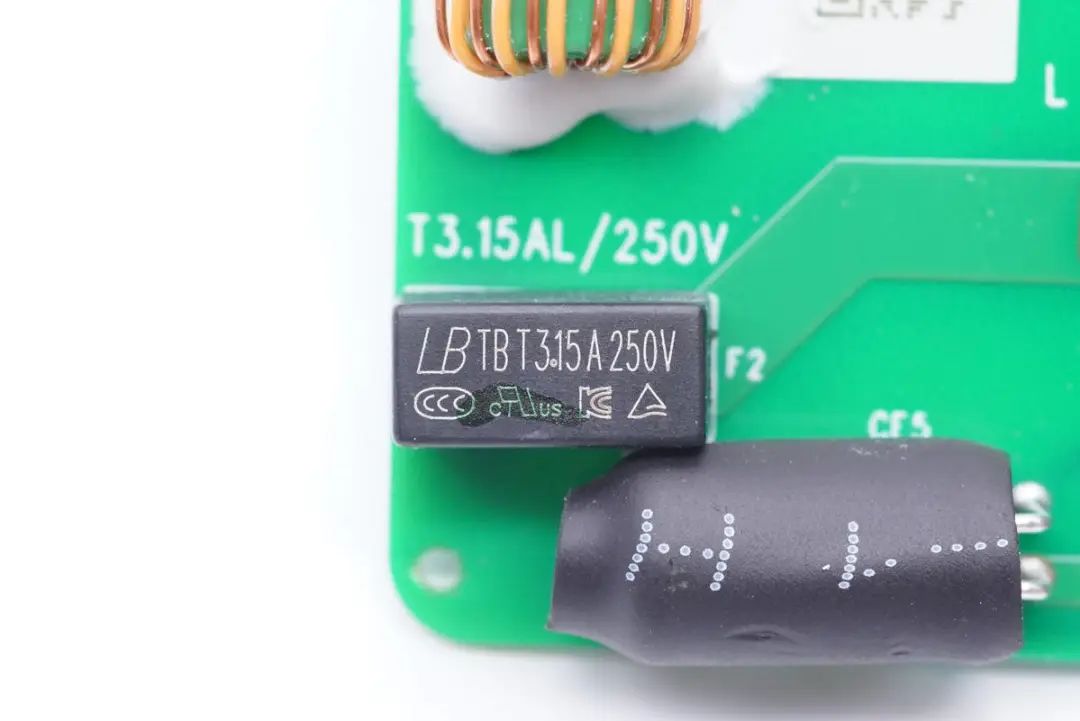

电源输入端保险丝来自蓝宝，TB系列延时保险丝，规格为3.15A 250V。

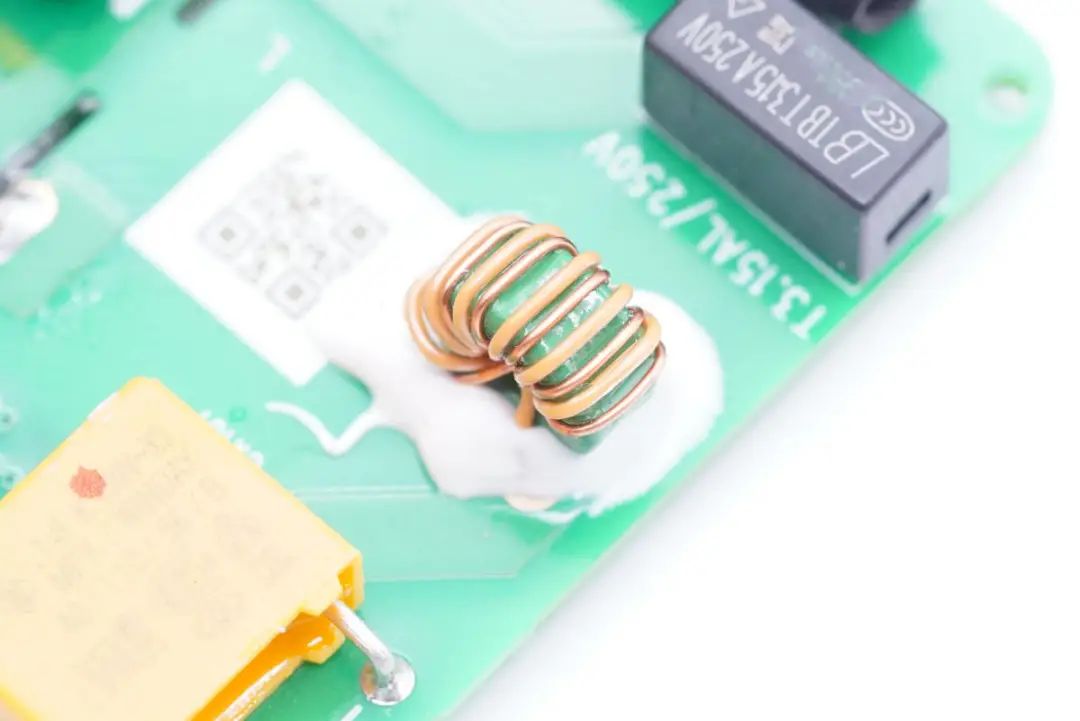

输入端共模电感，双线绕制，布局在折叠插头中间的空间内，节省空间。

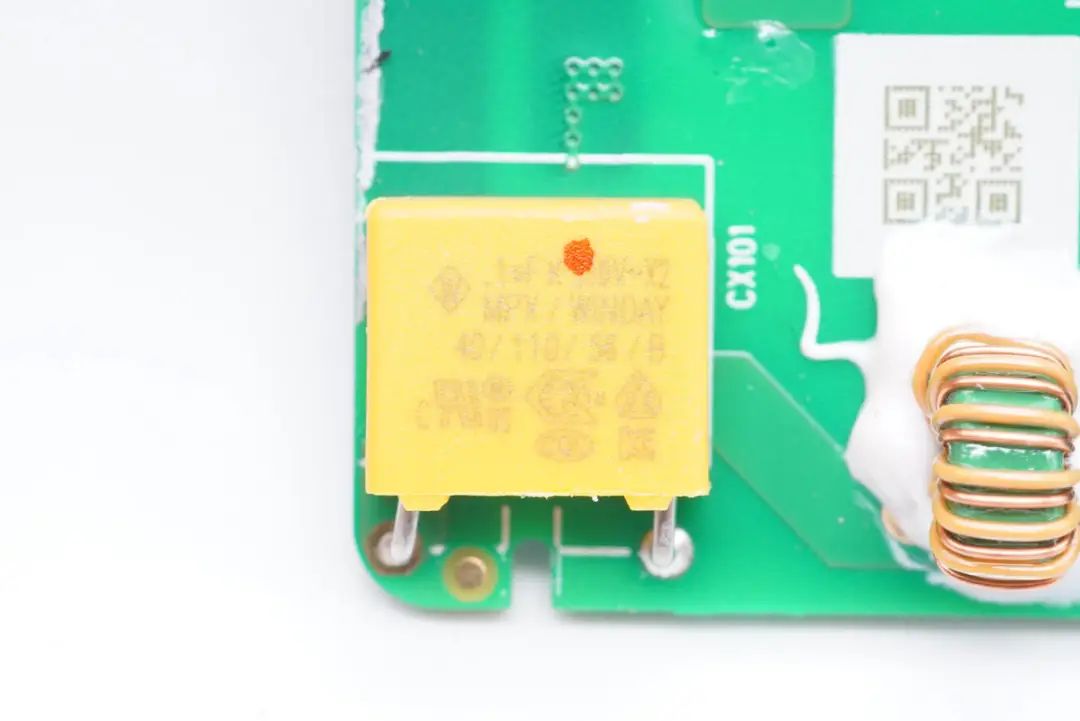

安规X电容特写，容量0.1μF。

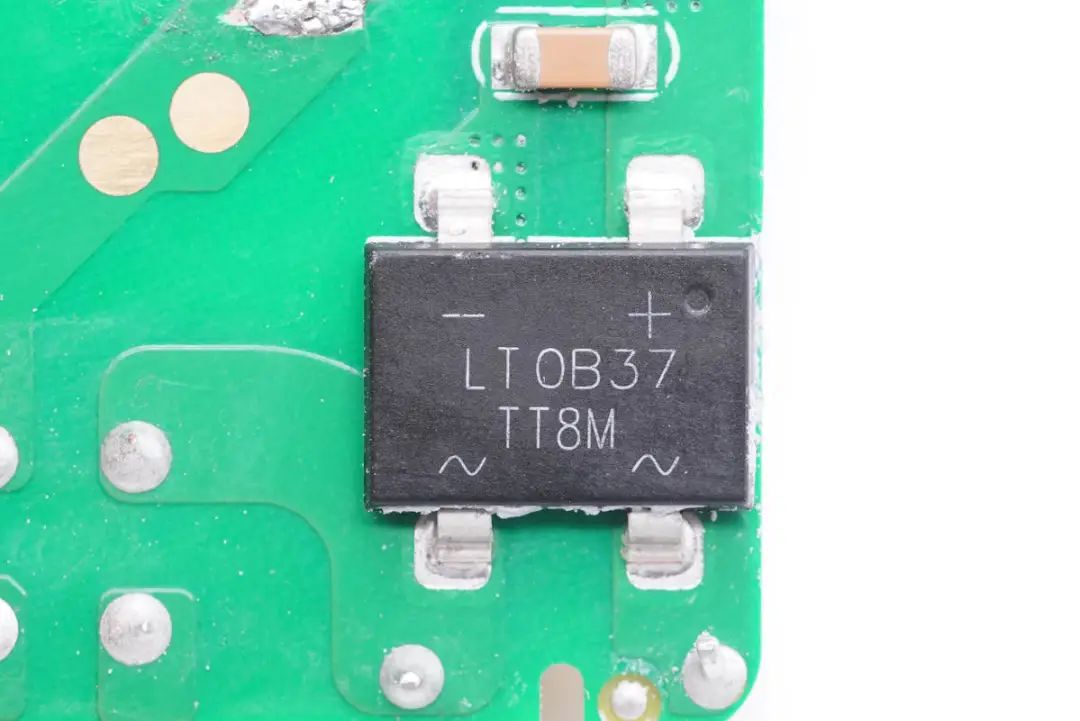

整流桥型号TT8M，8A耐压1000V。

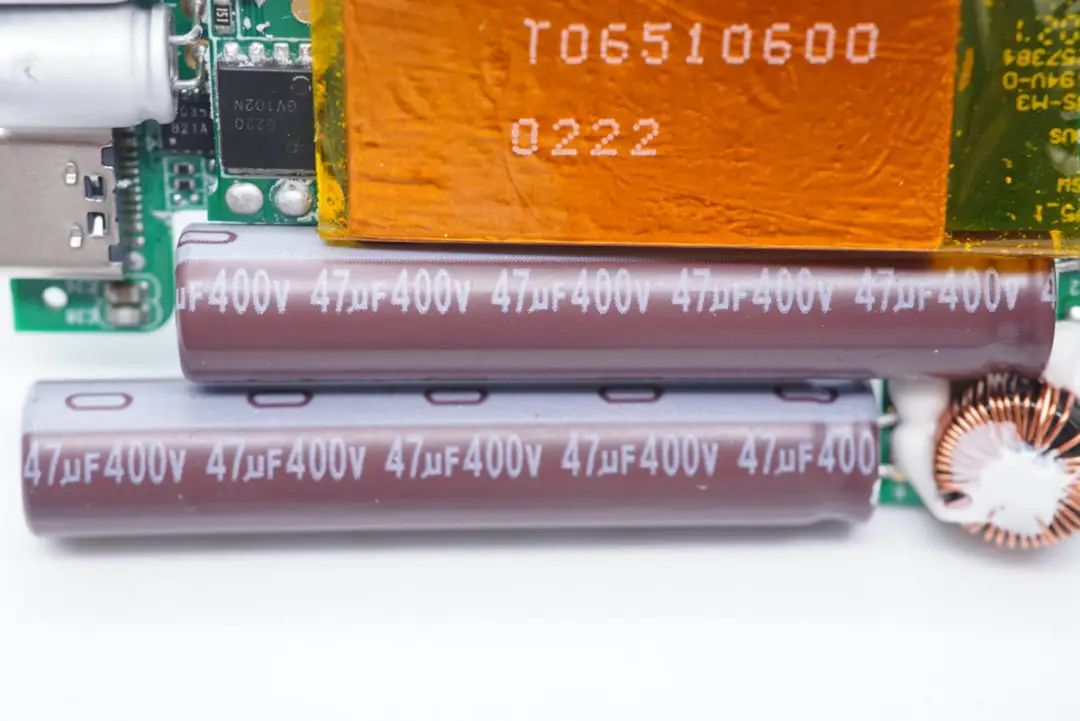

两颗滤波电容来自永铭，KCX系列大容量、小型化高压滤波电解电容，47μF 400V。永铭KCX电解电容具有低漏电流、高纹波电流、低阻抗和抗雷击优势，满足氮化镓USB PD快充高功率密度的设计要求。

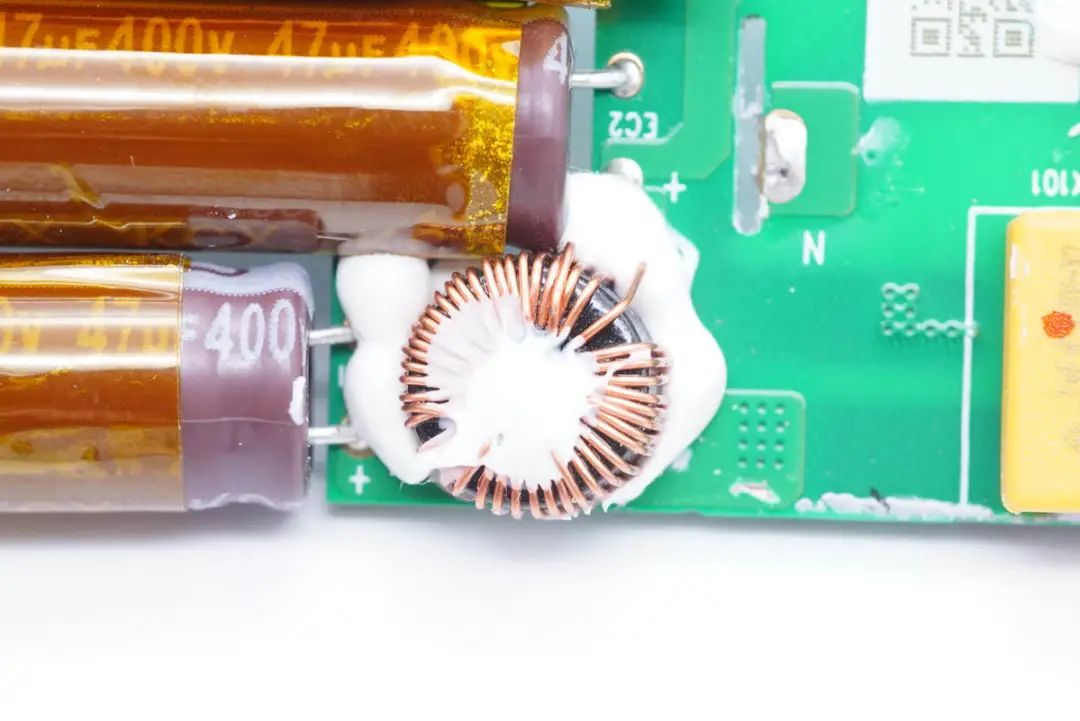

串联在两颗电容之间的差模电感，磁环绕制并打胶固定。

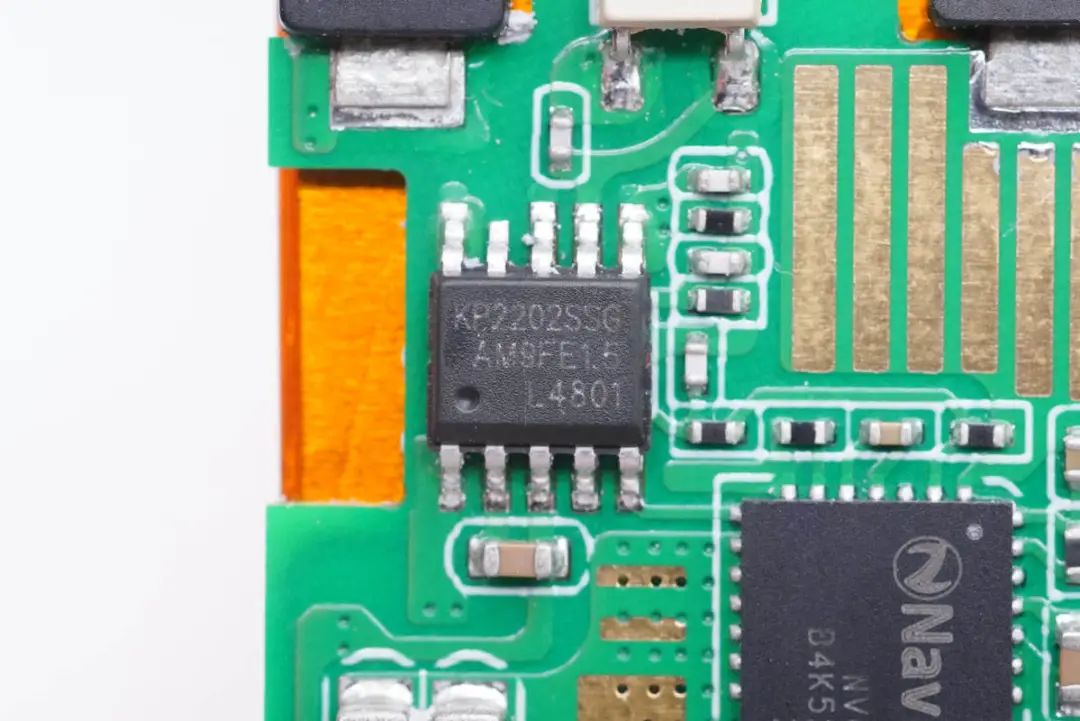

充电器初级控制器采用必易微 KP2202，是一颗高频准谐振反激PWM控制器，芯片内置高压启动和X电容放电功能，具备快速启动能力和低待机功耗优势。芯片支持500kHz开关频率，谷底开通降低损耗，芯片支持绿色节能模式，待机功耗低于30mW。



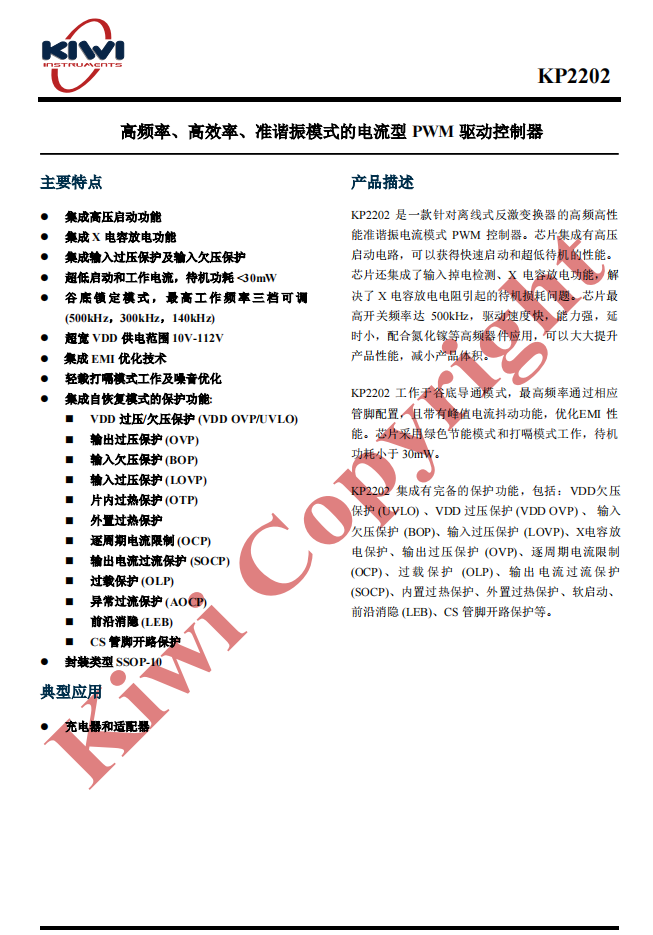

必易微KP2202最高工作频率分500kHz、300kHz、140kHz三档可调；通过峰值电流抖动实现抖频功能；VDD供电范围10-112V；芯片集成完善全面的保护功能，内置驱动器可驱动CoolMos和GaN开关管，此前该芯片已经被傲基65W 2C1A超级硅充电器采用。

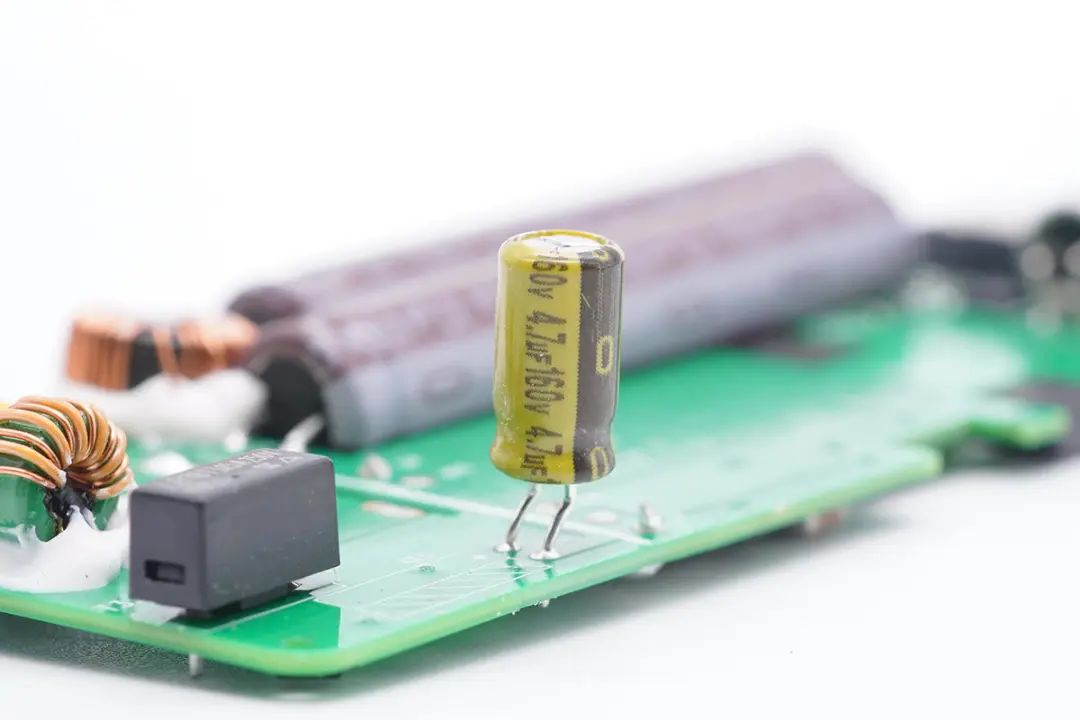

保险丝旁热缩套管内部是一颗永铭的电解电容，4.7μF 160V，用于为初级电路供电。

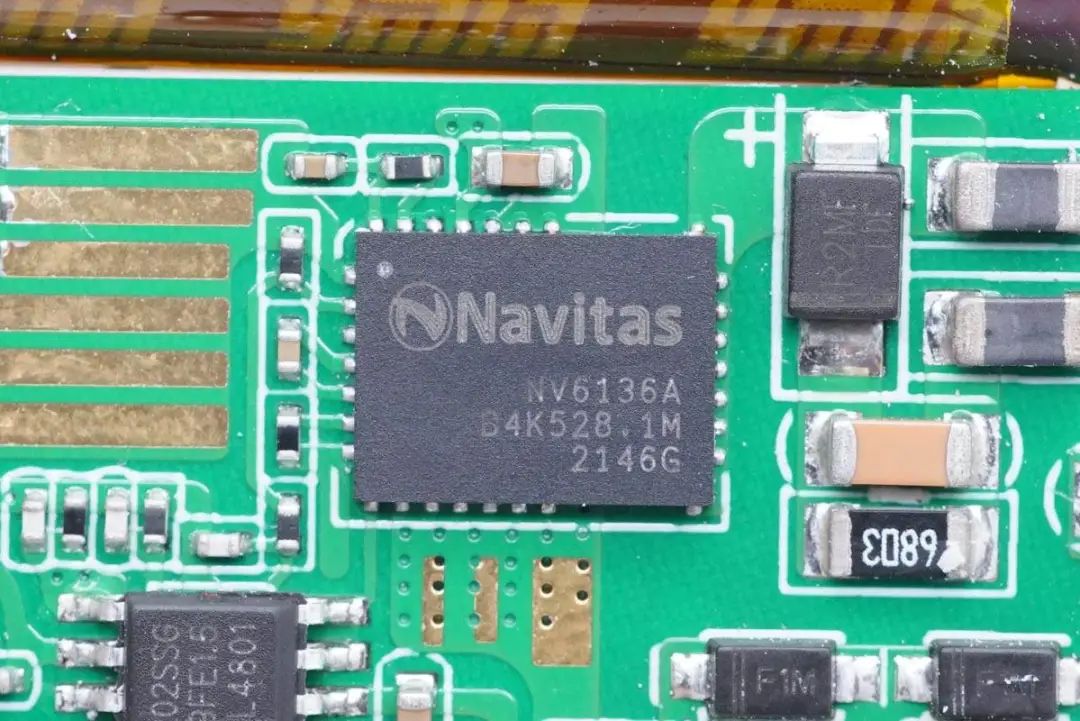

充电器功率芯片采用纳微NV6136A，这是纳微最新推出的GaNFast系列氮化镓功率芯片，内置GaNSense无损电流采样技术，支持无损电流检测输出，无需外置取样电阻，节省面积的同时还能提升转换效率。



纳微NV6136A内置170mΩ氮化镓开关管，采用QFN6*8封装，内置的驱动器支持10-30V供电，支持2MHz开关频率。同时芯片内部还集成了更高效的保护与驱动电路，具备全面的保护功能。

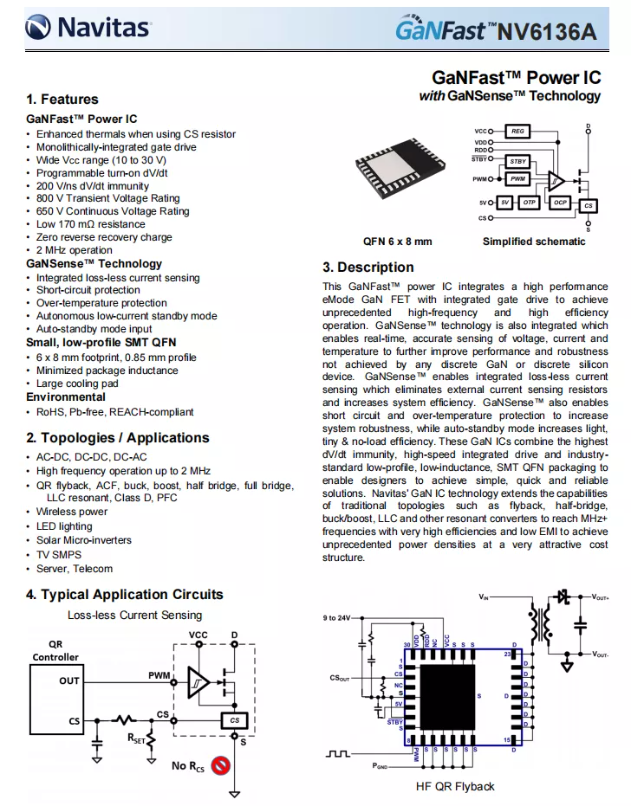

纳微 NV6136A 详细资料。



充电头网通过拆解了解到，纳微GaNFast功率芯片此前已被摩托罗拉68W氮化镓充电器、戴尔60W氮化镓快充、OPPO 50Ｗ饼干氮化镓快充、小米65W 1A1C氮化镓快充充电器、努比亚65W氘锋三口氮化镓快充、联想YOGA 130W双USB-C口快充、安克65W氮化镓充电器（英雄联盟版）等知名品牌的数十款产品采用。

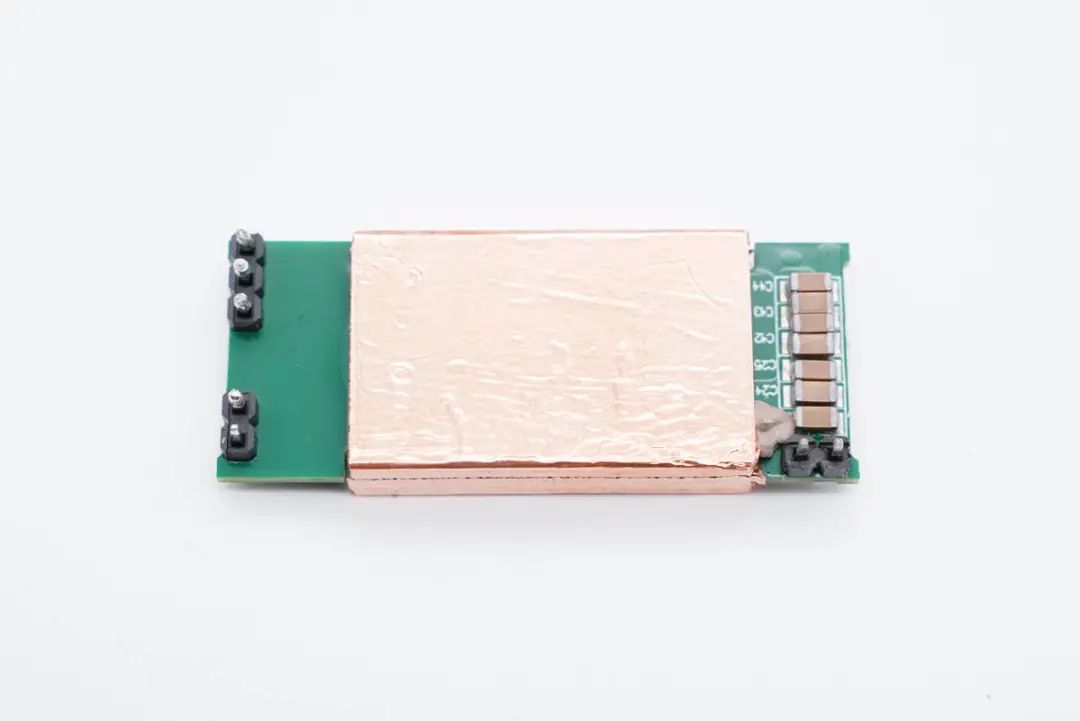

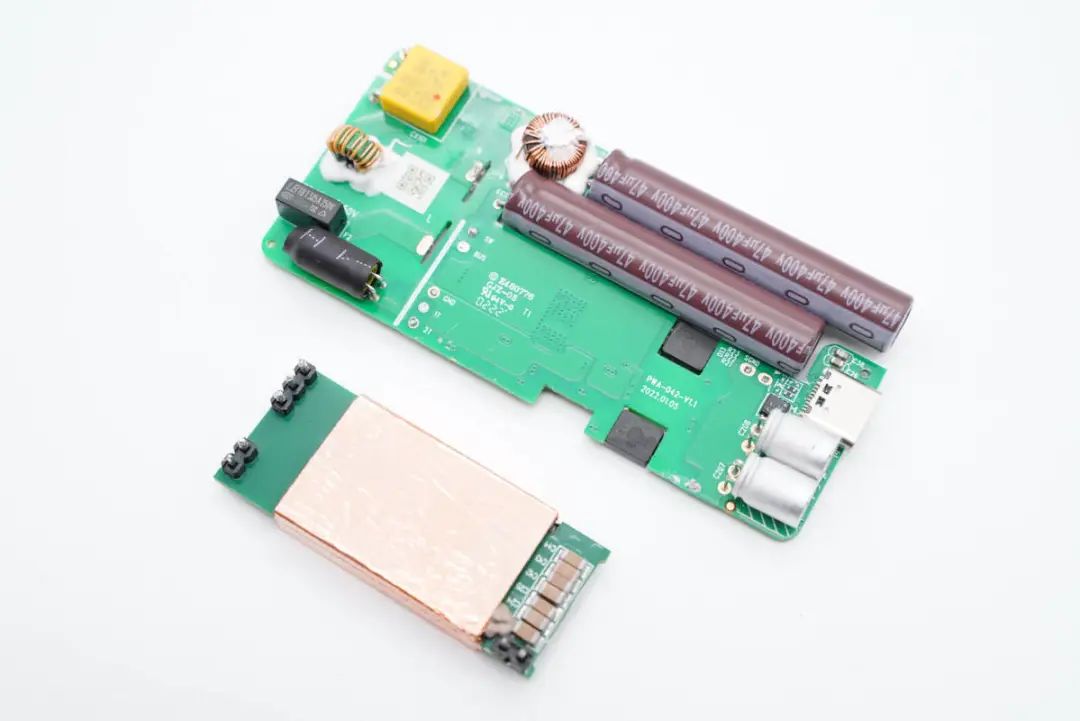

拆下平面变压器，变压器缠绕高温胶带绝缘，磁芯上包裹铜箔屏蔽。

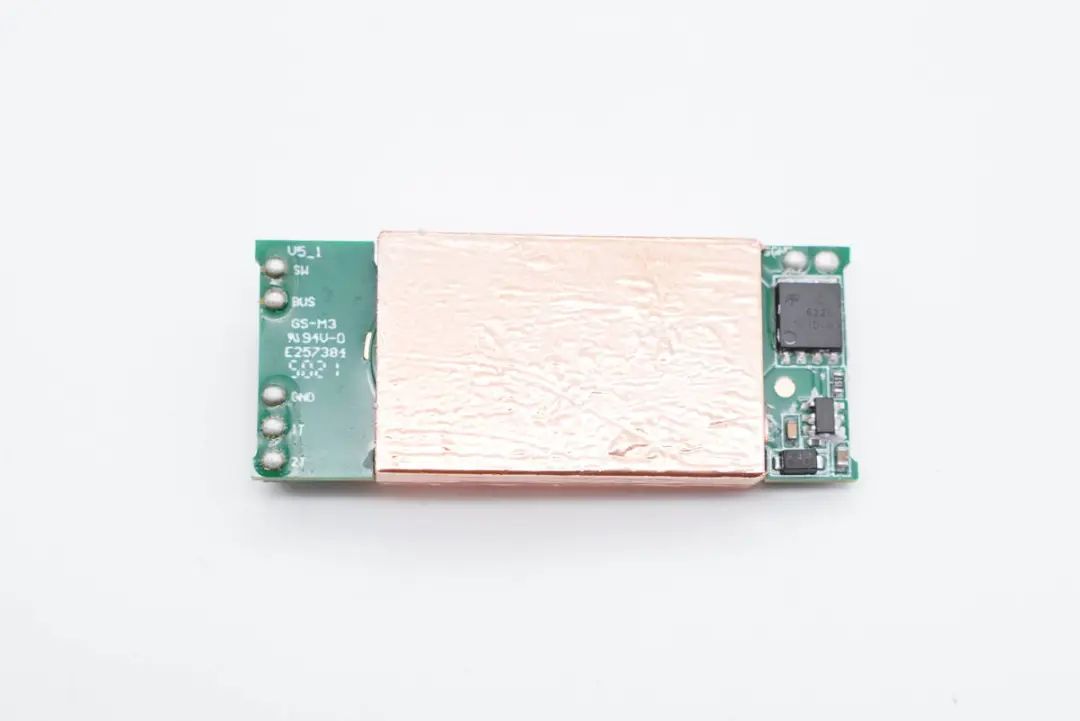

变压器正面输出端焊接同步整流管和同步整流控制器。



另外一面是7颗MLCC电容并联用于滤波。

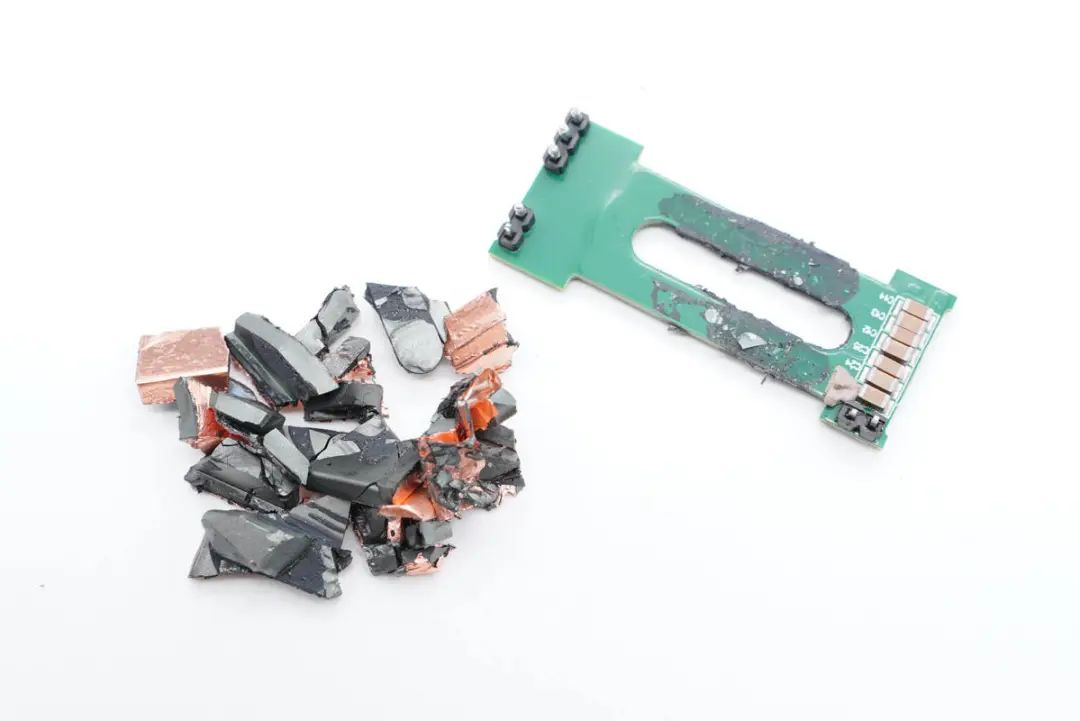

将磁芯敲碎，可以看到平面变压器的跑道型线圈。

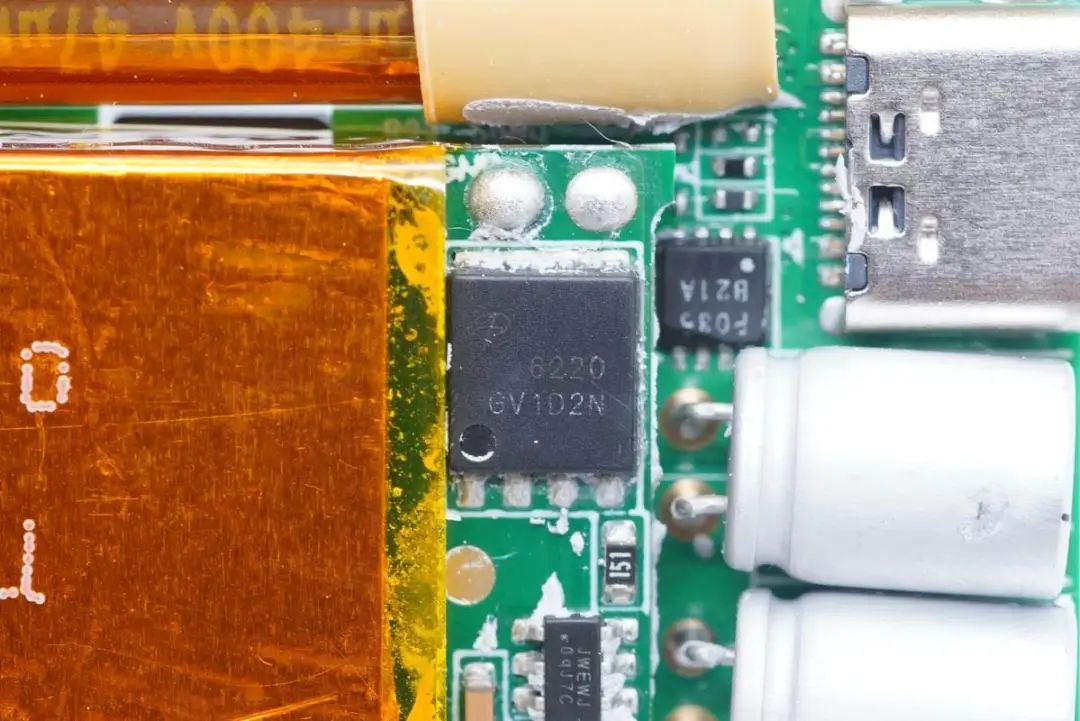

同步整流管来自AOS万代，AON6220，NMOS，耐压100V，导阻6.2Ω，采用DFN5*6封装。

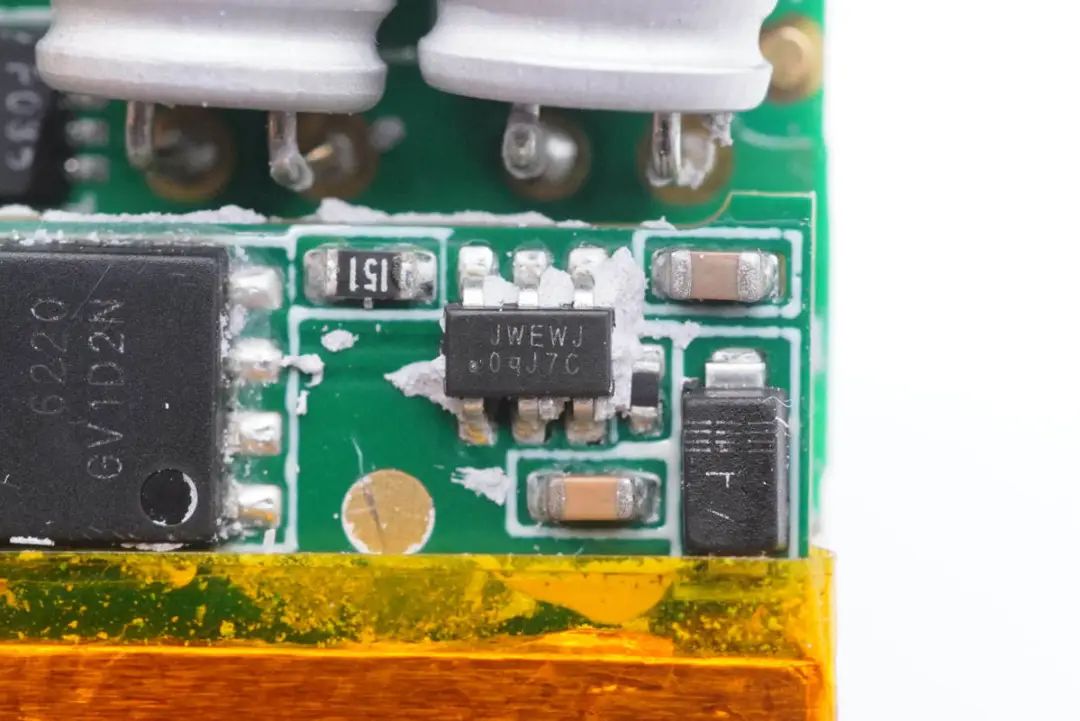

同步整流控制器来自杰华特，型号为JW7726B，是一颗支持CCM、DCM、QR准谐振以及ACF主动钳位的同步整流控制器，具备快速关断能力。在启动过程中（VCC建立之前）能有效防止门极gate被耦合至开启电压。据了解，目前JW7726系列产品累计发货量已接近千万颗。



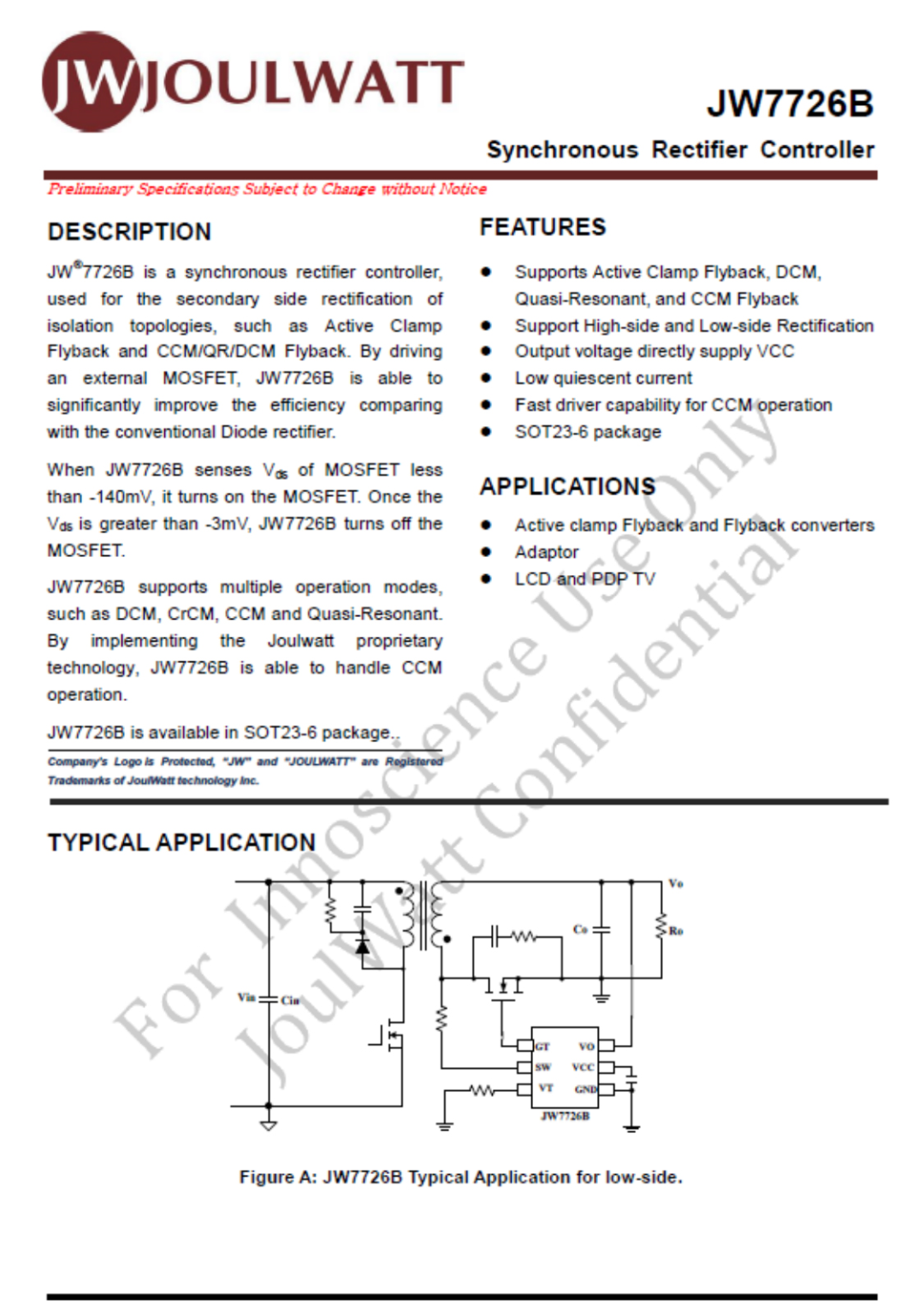

杰华特JW7726B资料信息。



充电头网拆解了解到，杰华特JW7726还被睿元实业33W 1A1C氮化镓快充、REMAX 30W氮化镓充电器等产品采用。

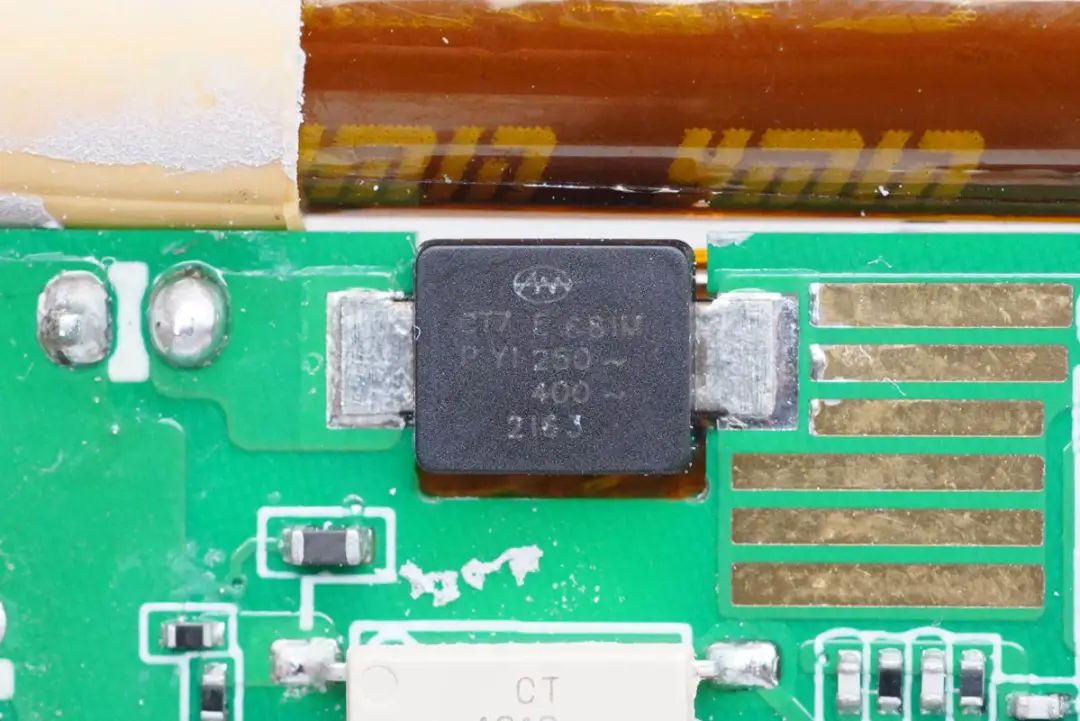

贴片Y电容来自鞍山奇发，塑封型贴片Y1电容，681M规格。

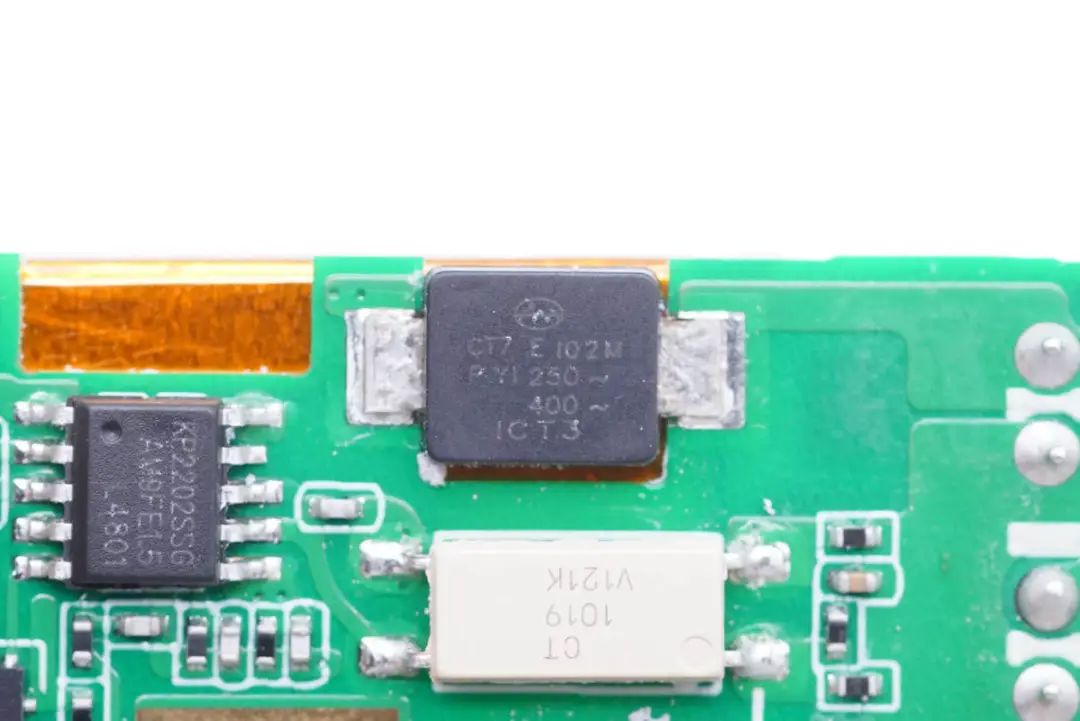

另外一颗Y电容为102M规格。

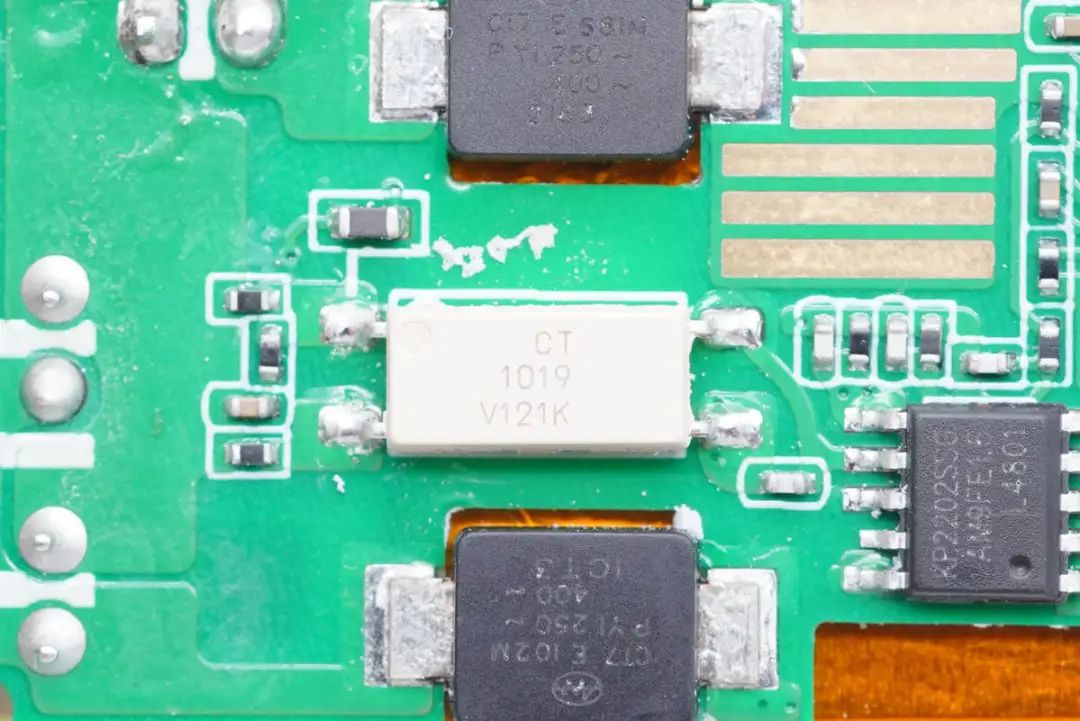

用于反馈输出电压的CT1019光耦。

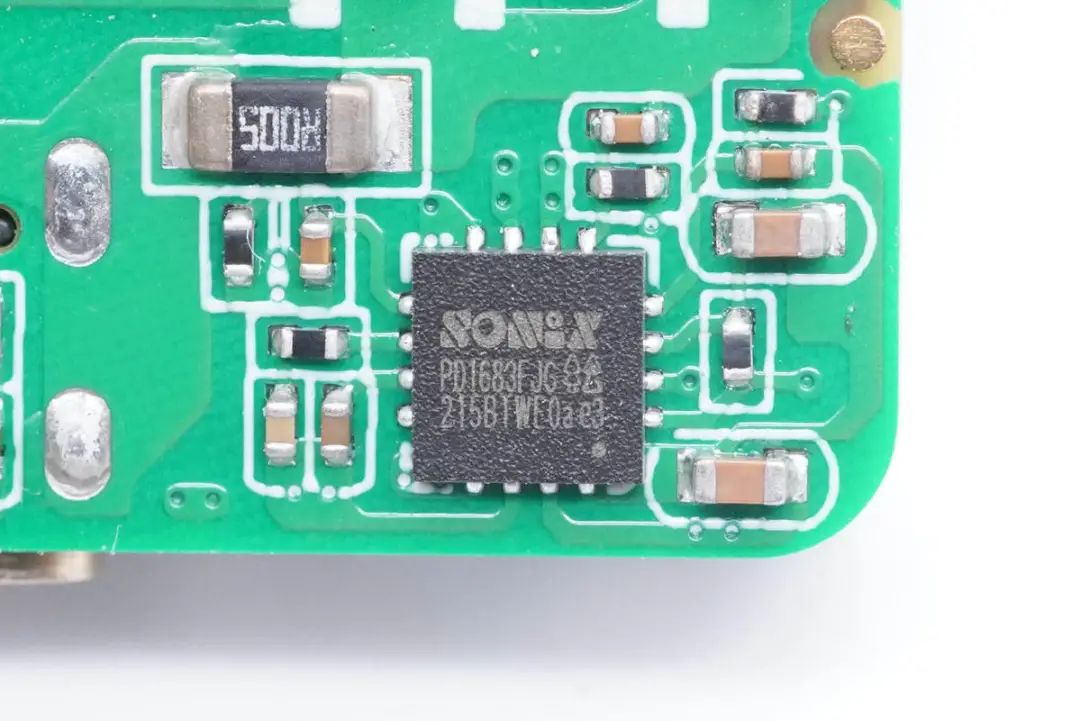

协议芯片采用松翰SNPD1683，这是一颗高度集成的USB Type-C端口控制器，符合最新的USB Type-C和PD标准。充电头网了解到，SNPD1683正式获得了高通QC5认证，成为业界为数不多的QC5快充认证协议芯片。



SNPD1683采用SONiX专有的8051技术，内部为8位的8051处理器、与16 KB闪存存储器，完整的Type-C USB-PD收发器，内置5V稳压电路。D+/D-通讯支持QC和私有协议。支持光耦反馈输出电压，支持10mV精度调节输出电压，支持低端电流采样，支持NMOS/PMOS输出控制，内置放电管。

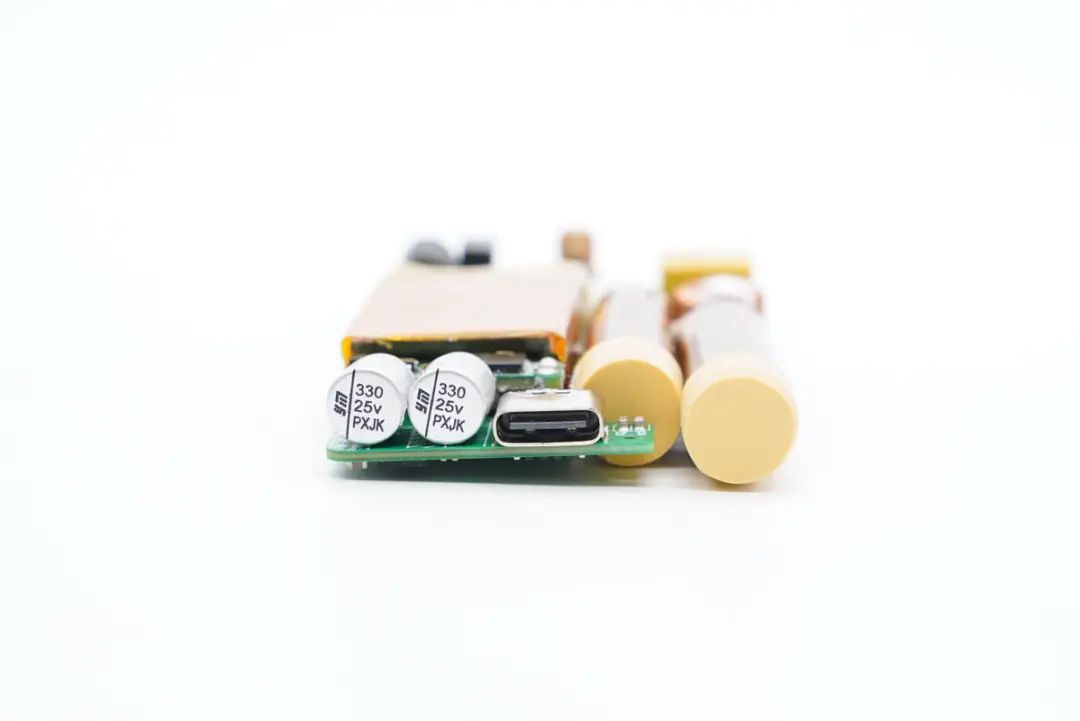

USB-C母座特写，过孔焊接。左侧是两颗滤波电容，为永铭NPX系列固态电容，规格为330μF 25V，电容具有小体积、低ESR、高容许纹波电流及高可靠性的特点。



充电头网了解到，永铭NPX系列固态电容此前已被鸿达顺65W 2C1A氮化镓快充充电器、图拉斯24W 1A1C快充充电器、努比亚65W氮化镓充电器、图拉斯30W 1A1C USB PD快充充电器等多款产品采用，获得客户的高度认可。

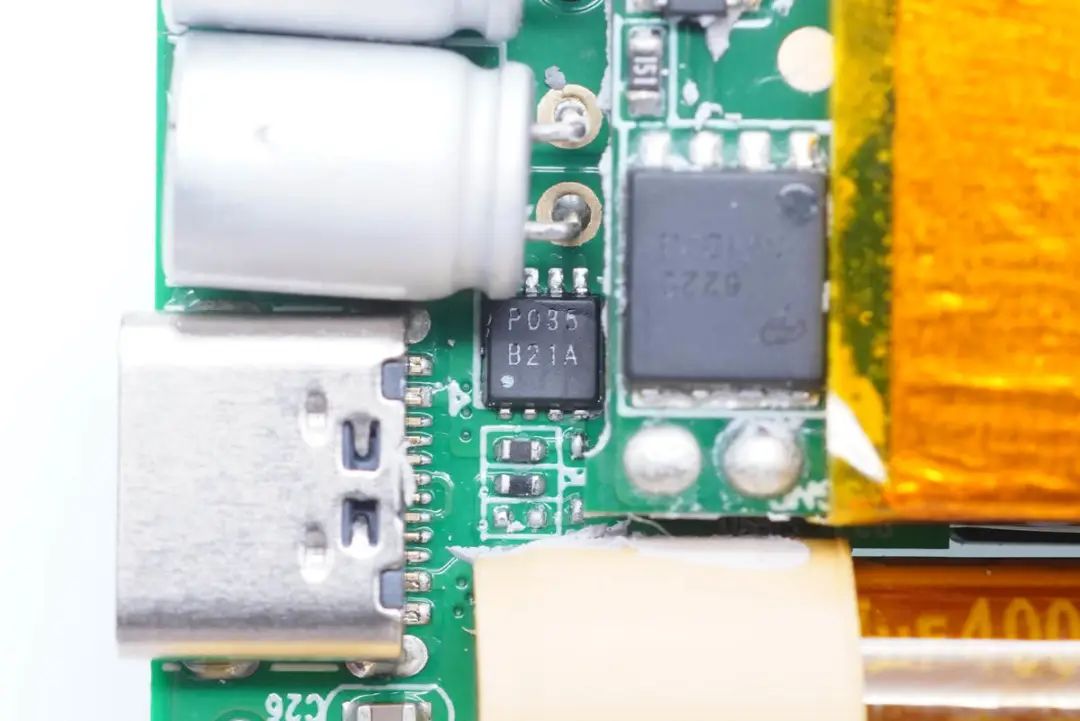

输出VBUS开关管，丝印P035B21A。

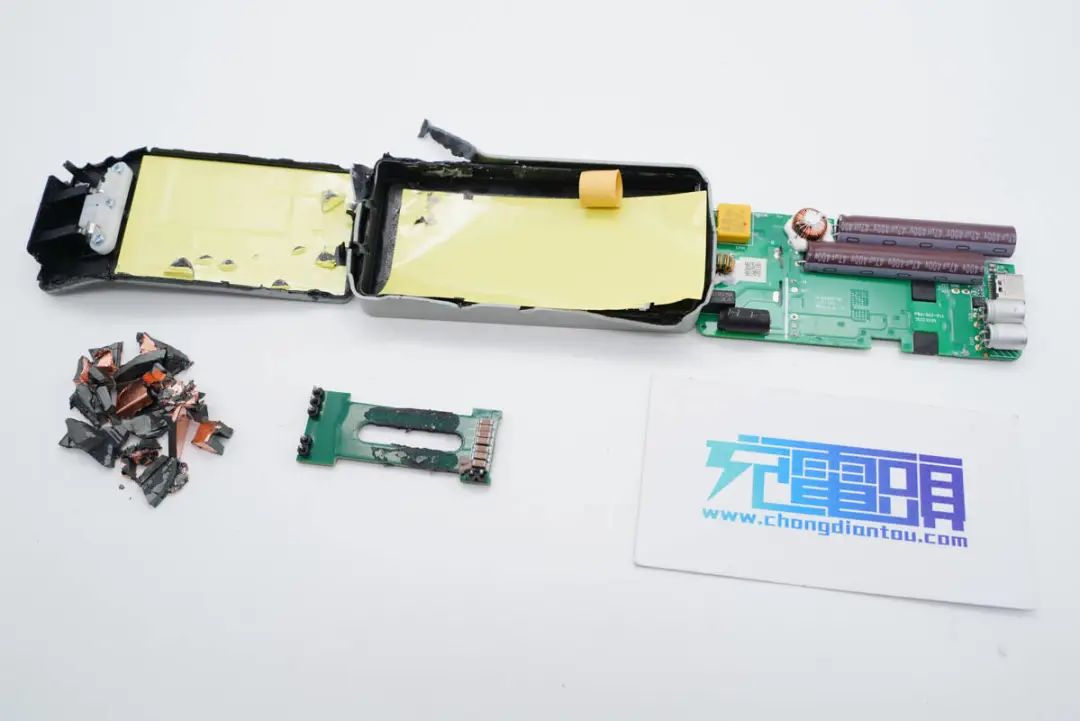

全部拆解完毕，来张全家福。



充电头网拆解总结

TEGIC特极客65W充电器是一款采用超薄设计的充电器，充电器内置平面变压器及笔形电容，配合折叠插脚，轻薄的机身非常方便夏天携带。充电器为单USB-C接口设计，输出支持QC2.0/3.0快充协议，还支持5V3A、9V3A、12V3A、15V3A、20V3.25A输出以及5-21V3A一组PPS电压档位，能很好的满足手机和电脑的快充需求。

充电头网通过拆解了解到，这款充电器采用了纳微新款支持GaNSense无损电流采样技术的GaNFast氮化镓功率芯片，搭配必易微KP2202高频驱动器，同步整流采用杰华特JW7726B高频同步整流控制器配合平面变压器打造超薄的电源设计。电源内部使用永铭KCX以及NPX快充专用电容，体积小，可靠性高。充电器PCB采用导热硅脂覆盖，壳体内部使用石墨导热贴进行散热，整体性能得到保证。
