一：事情起因
曾经的我：作为一名“资深”的单片机爱好者和使用者，对单片机及其配套各种电路的使用和调试肯定是信手拈来，易如反掌。根本不用看芯片手册就可以设计出满足要求的各种电路，再复杂的各种电路肯定都不在话下。

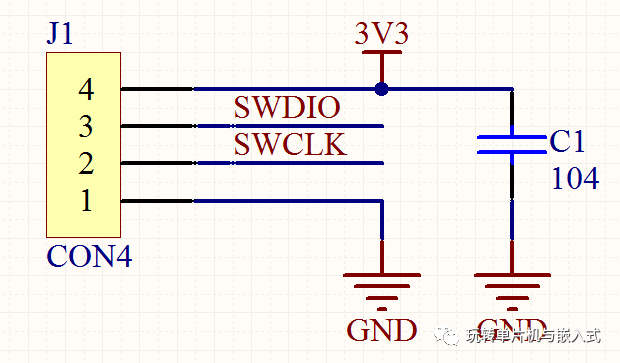

所以，非常有信心的、不用动脑子的就设计了某款芯片的下载接口电路：
但是，打脸的事情总是来的那么快，等产品的电路板回来后，悲剧发生了，使用“某-link”就是不能给MCU下载程序，可以连接上芯片，但不能对芯片进行擦除和烧写。
为了找到问题原因，曾经尝试各种方式，包括但不局限于：（也可以参考我的这个文档学习一下怎么调试：单片机下载程序后不能工作？）
测量电源：电压稳定，纹波也不高……
测量晶振：晶振信号很“漂亮”……
测量复位：要求的低电平复位也没有问题，下载程序时“某-link”也能给出一个有效的复位信号；
测量MODE引脚：模式引脚也没问题……
更换芯片：无果……
更换电路板：无果……
整整浪费了多半天的时间，曾经一度怀疑采购买到了假芯片、怀疑遇到了“神秘力量”、直至怀疑人生……（调试过电路板的人应该都懂的，除了怀疑玄学，不能用其他解释了）

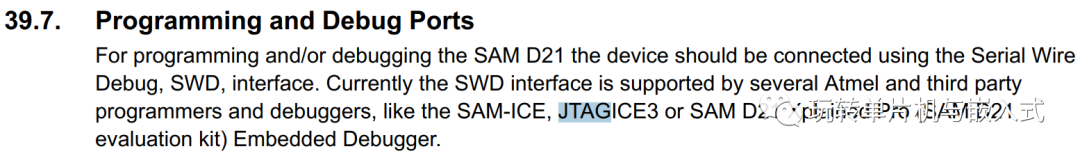

各种办法尝试无果后，静下心来看一下芯片的手册吧！虽然这个芯片的手册有1400多页，共50多个章节，作为一名专业的“老司机”，肯定第一时间去找芯片程序下载的章节：

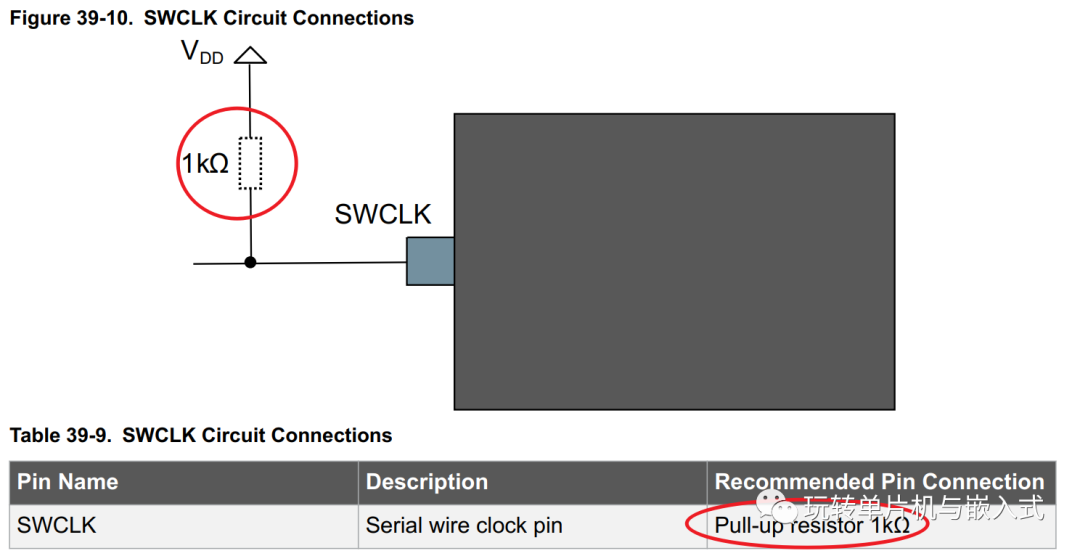

当我看到下面这个图时，真个人都傻掉了。
整个脑子嗡嗡的：“怎么还有这样要求？明显就不合理嘛？为什么这么设计？”
二：感悟：阅读手册很重要
通过这次极具“讽刺”意味的调试经历，延伸出阅读芯片手册是非常重要的。做技术，一定要学会阅读datasheet。
简单来讲：datasheet从某种程度上来说，是这款芯片最完整的百科全书。datasheet中规定了芯片使用的注意事项以及各种临界参数。
有些公司的datasheet除了讲解芯片的使用，还会穿插一些原理性的介绍，有时比上课时的教科书写的还好，还要实用。datasheet既可以是我们设计的好帮手，也是学习的好资料。
如果可以在第一时间阅读关于芯片的第一手资料，肯定比盲目的调试电路更有帮助，更有利于顺利调试。大多数的设计错误都是忽略了datasheet中规定的某些规范/参数。
