1、项目背景

2021年8月份的时候评估CH579，觉着这个芯片不错，资源丰富，开发还特别简单，使用CH579开发完门禁项目后总觉得还没过瘾，就用CH579做了个评估板。那段时间交流群里面一直在讨论做手表，所以我就开始用CH579做个假手表。

为什么是假手表呢，首先做真手表的意义不大，因为我只是评估CH579芯片的外设和资源不足以做真手表，而我这里只需要用到LCD，ADC，按键，串口等，买个原型LCD，做成手表的外形，顺其自然。

最重要的是要送几个给做技术的好友，推荐他们用用CH579。

2、硬件设计

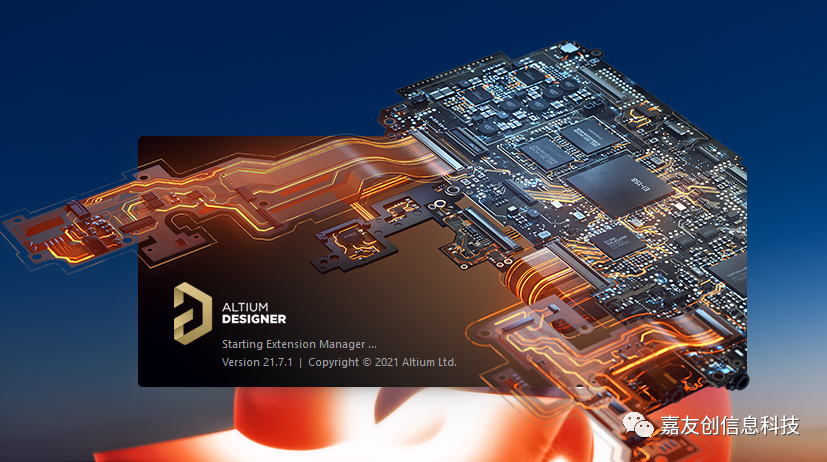

最近买了个电脑，11代i7配置不错，打开最新版AD21，开始愉快的硬件设计。

具体硬件明细如下。

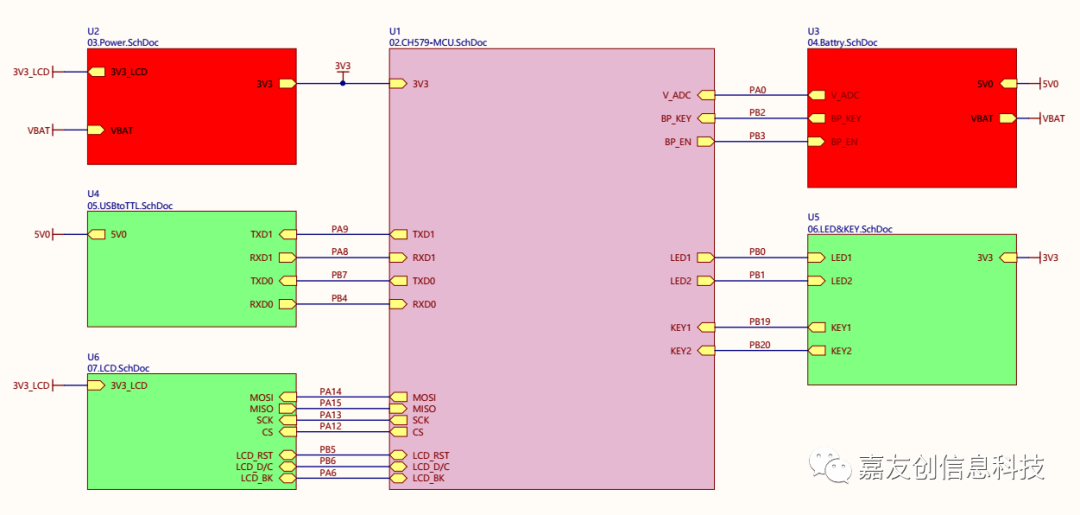

2-1、原理图

CPU ：CH579，配置请点击
LCD：240*240，SPI接口
USB toTTL：CP2102
其他模块

2-2、具体设计

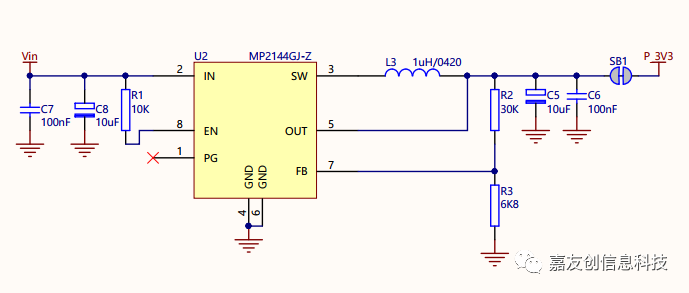

电源电路：考虑到电池电压会低于3.4V还要工作，选择DCDC。

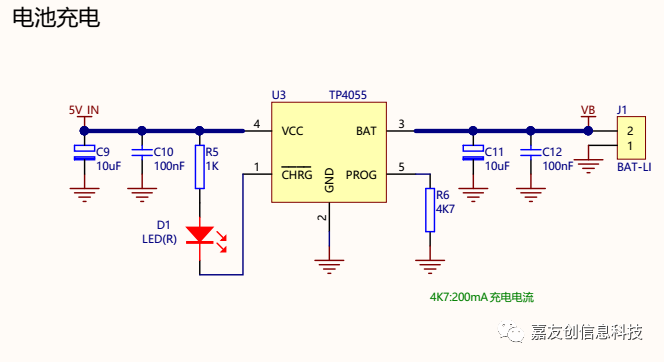

充电电路：选择拓品的TP4055，电路很简单，价格很美丽，值得推荐。

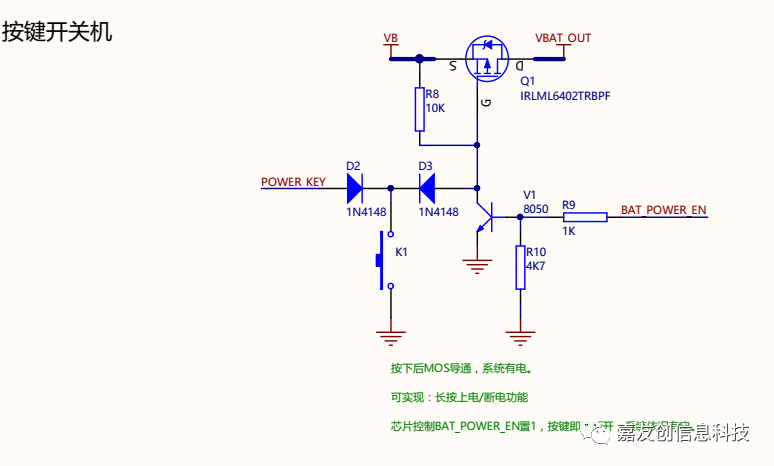

一键开关电路：低功耗设备，需要完全断电。

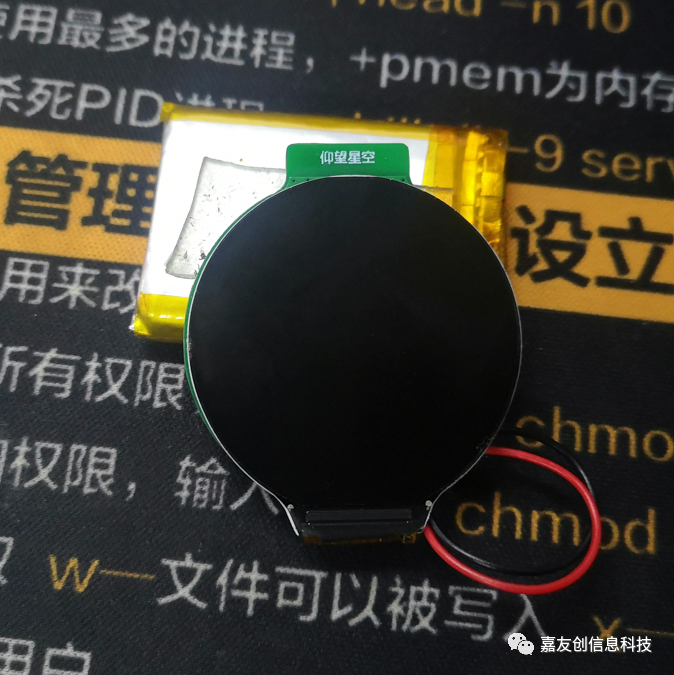

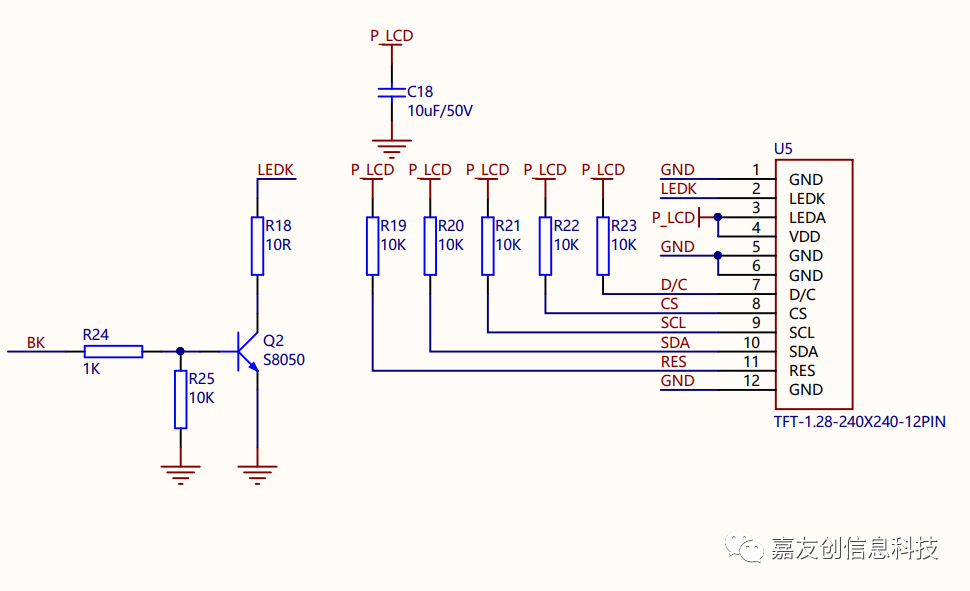

LCD电路：中景园的1.28寸SPI接口，价格30内，背光记得可控，用于省电。

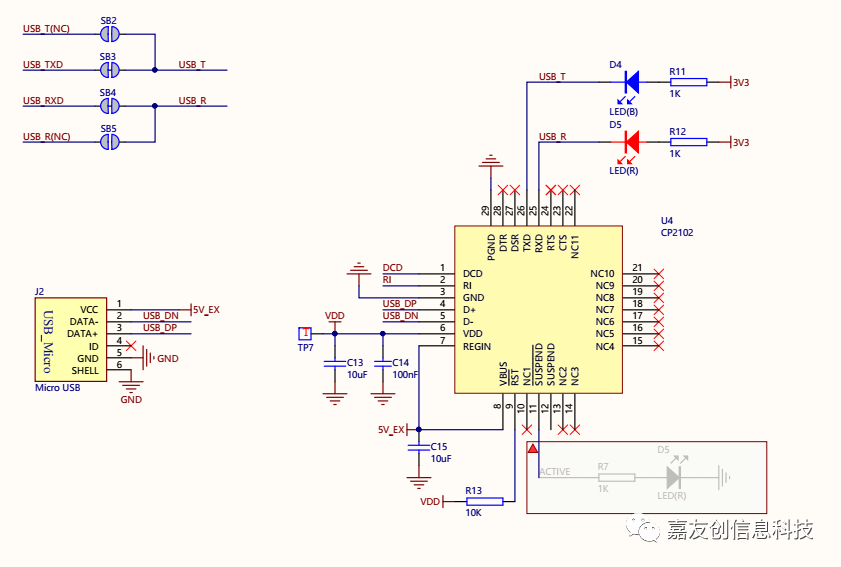

USB to TTL电路：CP2102最近涨价到10块钱了，快用不起了，跳线接CH579两个串口，一个Log，一个用户。

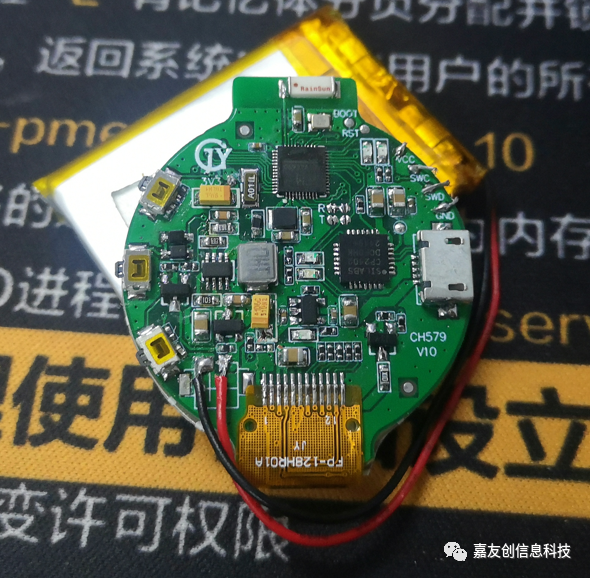

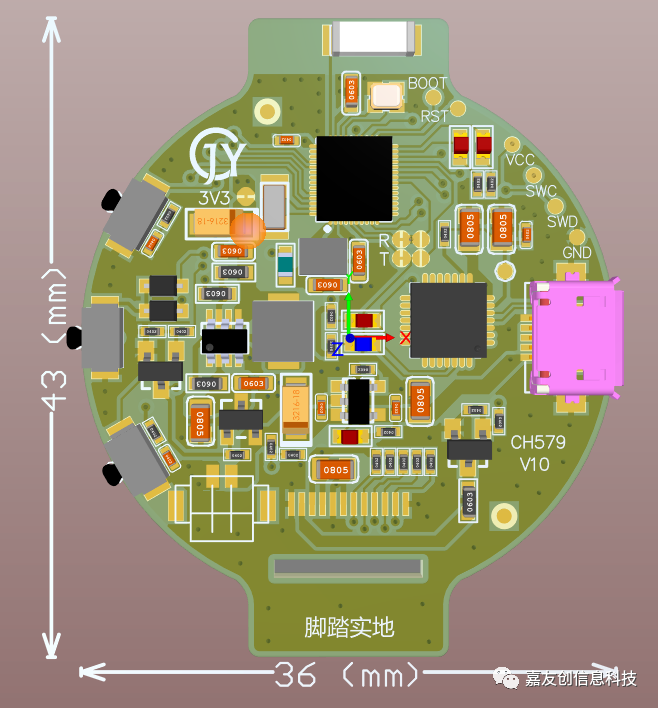

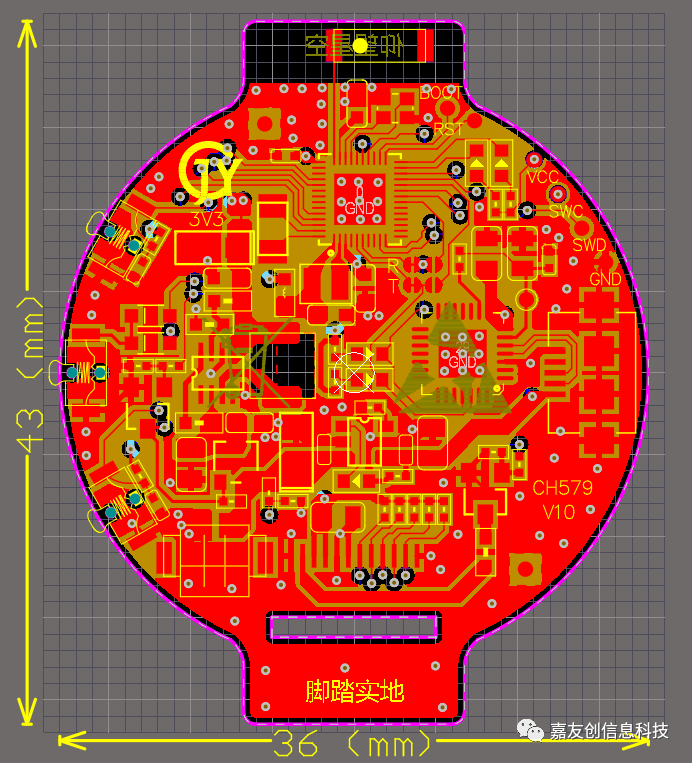

2-3、PCB

放两张图吧

3、软件设计

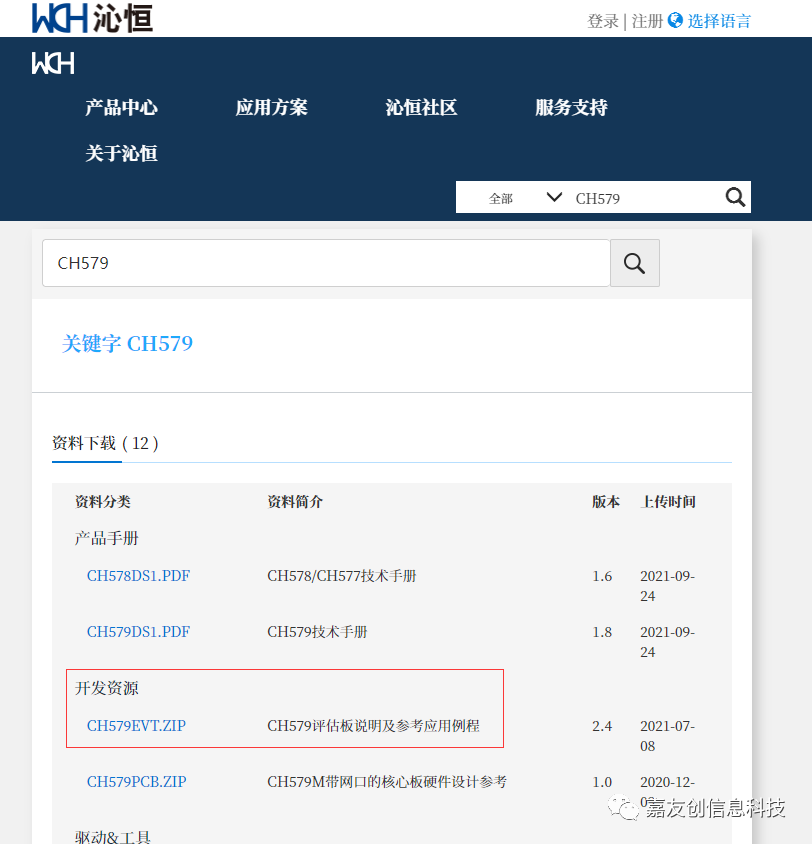

下载官方SDK，开始撸码。

3-1、软件

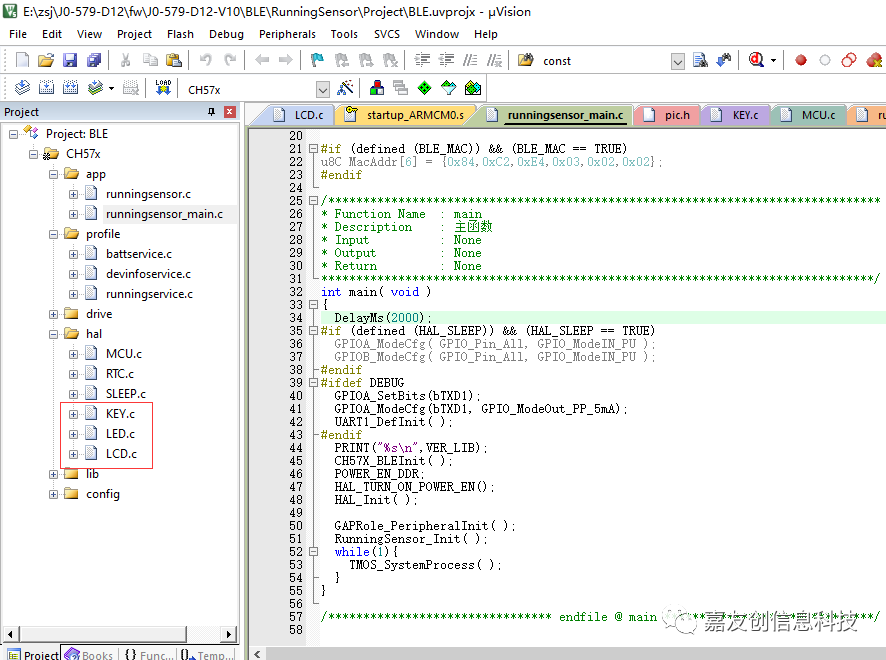

增加LED、KEY驱动，SDK自带的，只要使能即可：

#ifndefHAL_KEY#defineHAL_KEY                      TRUE#endif#ifndefHAL_LED#defineHAL_LED                      TRUE  #endif

参考LED、写个LCD，更多参考源码：

voidHAL_LcdInit(void){* Initialize */LCD_RST_DDR;LCD_DC_DDR;LCD_BK_DDR;
GPIOA_SetBits(GPIO_Pin_12);GPIOA_ModeCfg(GPIO_Pin_12 | GPIO_Pin_13 | GPIO_Pin_14, GPIO_ModeOut_PP_5mA);SPI0_MasterDefInit();
LCD_RES_Clr();DelayMs(100);LCD_RES_Set();DelayMs(100);

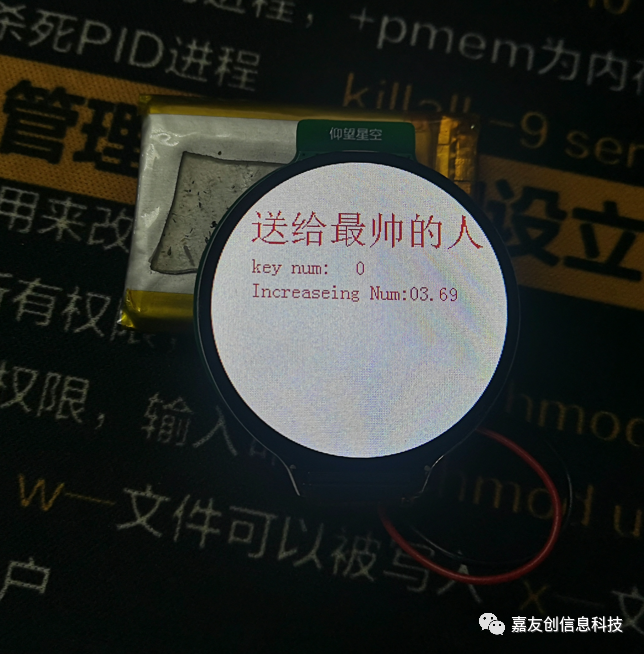

LCD_Init();LCD_BLK_Set();打开看看刷新速度LCD_ShowPicture(0, 0, 240, 240, gImage_2);DelayMs(500);LCD_Fill(0,0,240,240,WHITE);LCD_ShowChinese(30, 40, 送给最帅的人", RED, WHITE, 32, 1);LCD_ShowString(32, 80, key num:", RED, WHITE, 16, 1);LCD_ShowString(32, 100, Increaseing Num:", RED, WHITE, 16, 1);
LCD_BLK_Set();PRINT(LCD init.\n");}

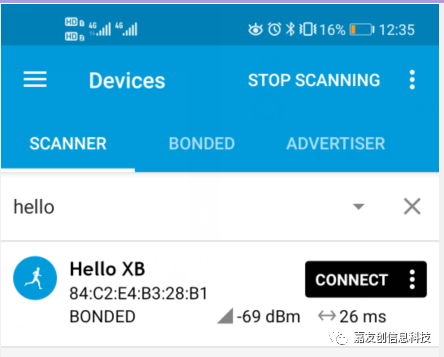

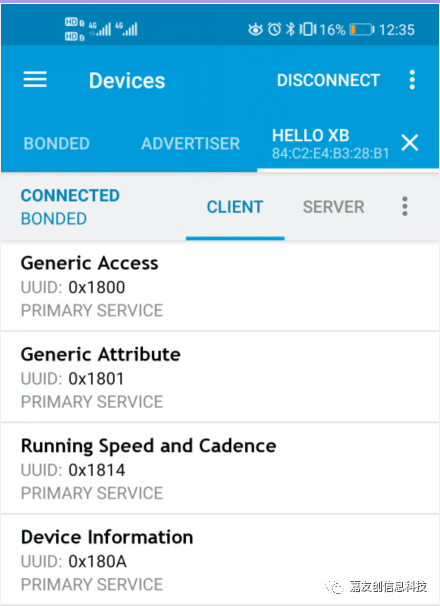

蓝更改蓝牙名为Hello XB，并在蓝牙连上和断开地方增加LED指示和串口Log输出：

GAP Profile - Name attribute for SCAN RSP datastaticuint8 scanRspData[] ={0x09,   length of this dataGAP_ADTYPE_LOCAL_NAME_COMPLETE,'H','e','l','l','o',' ','X','B',};
