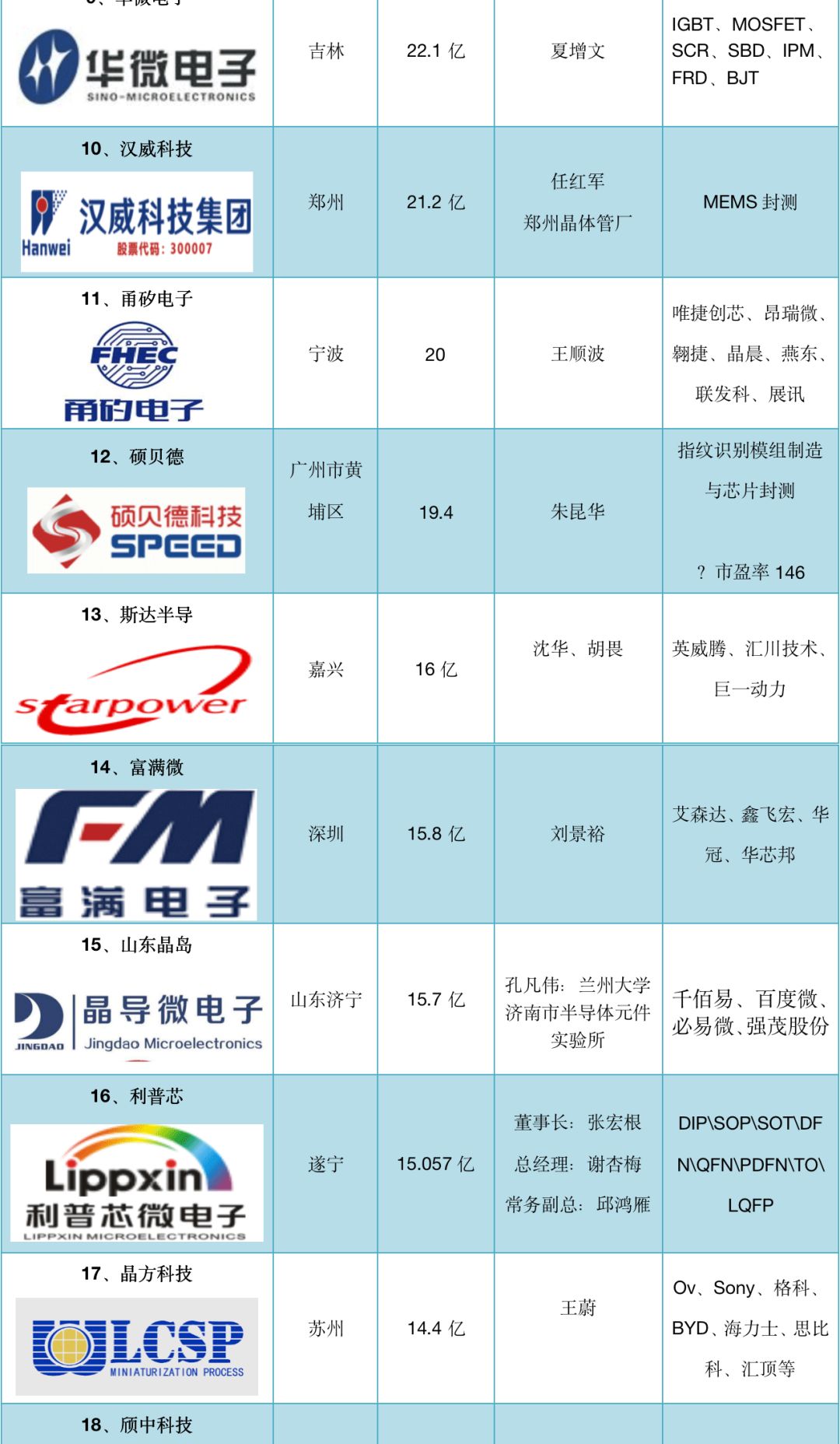

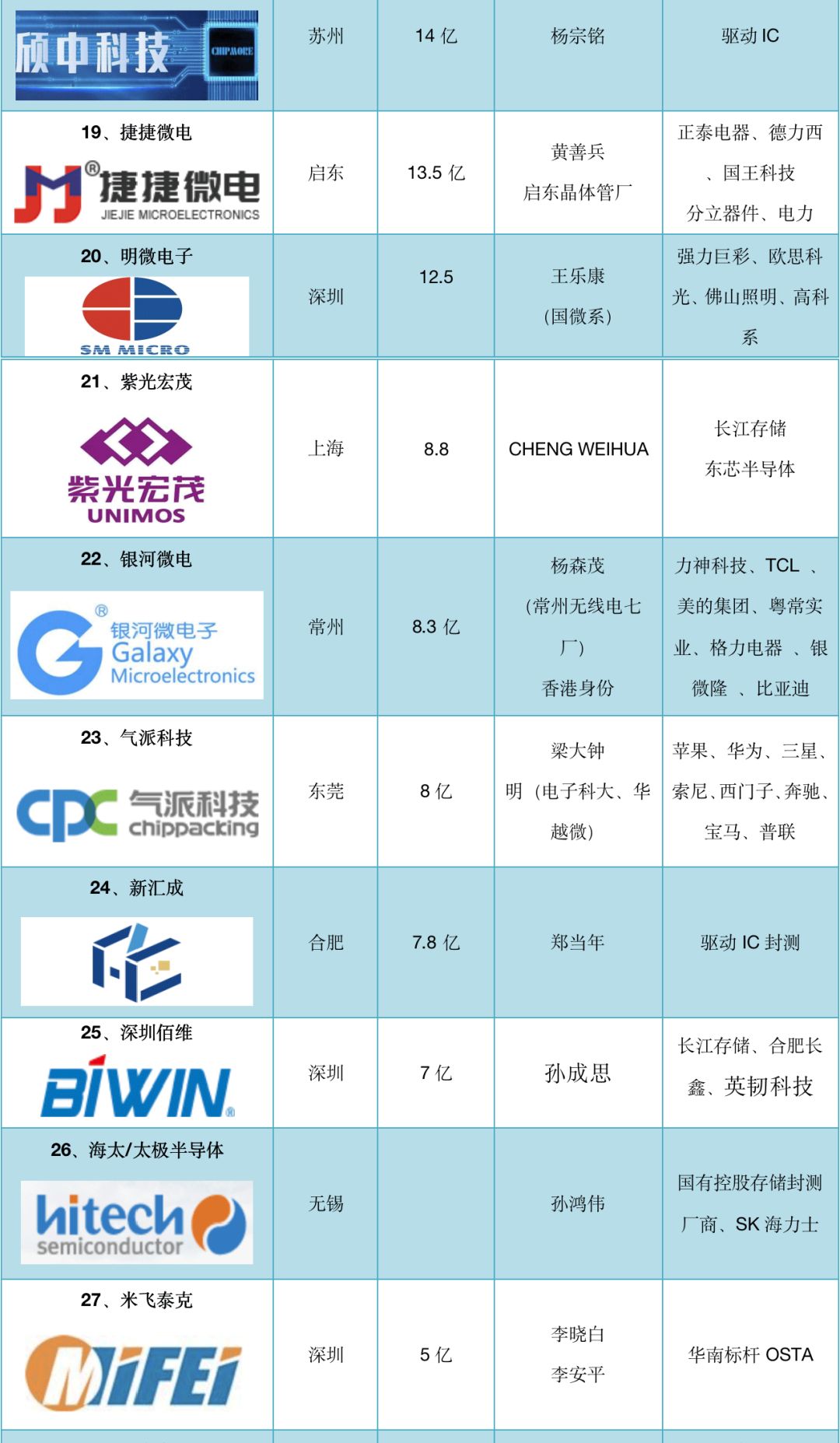

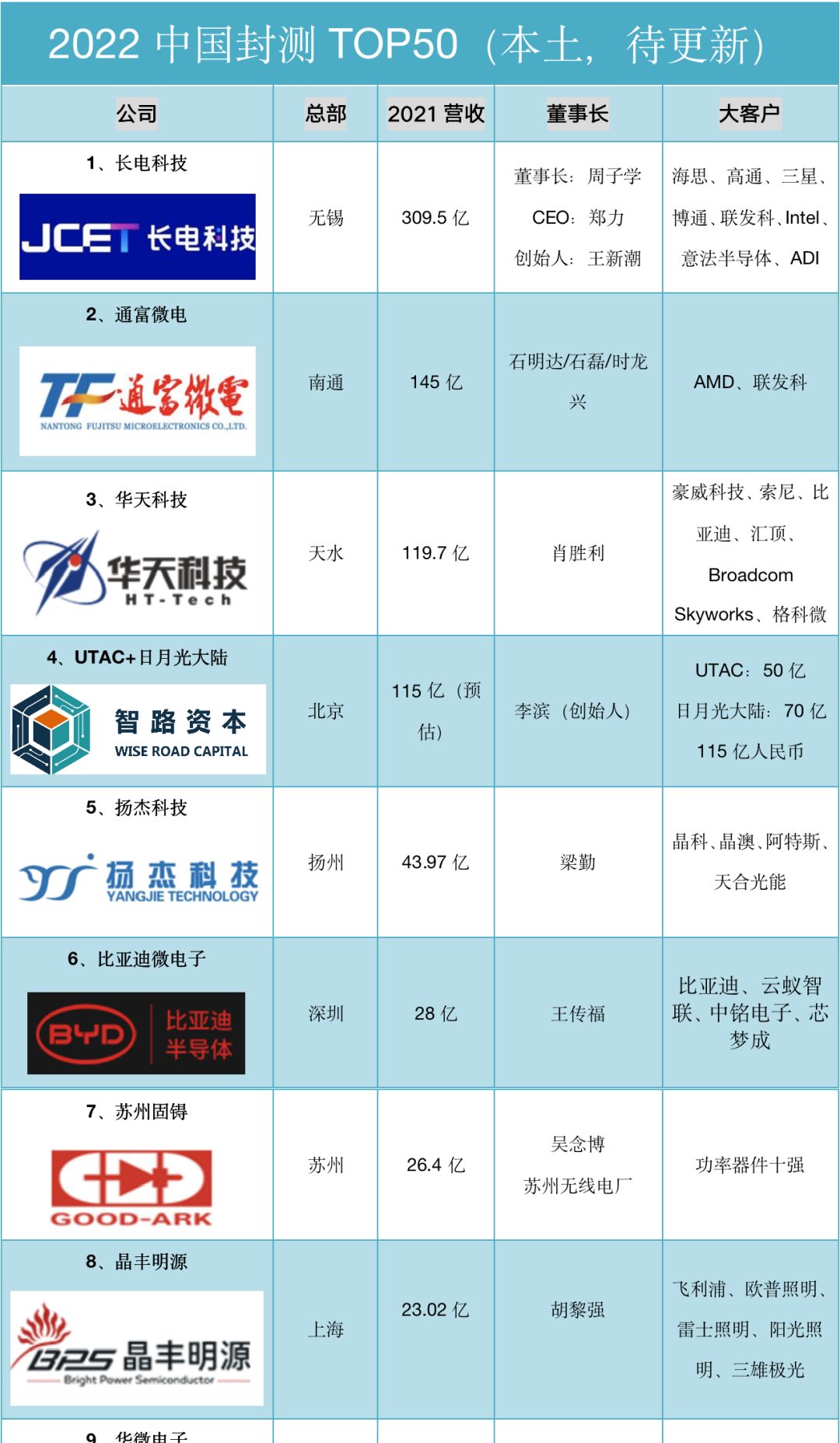

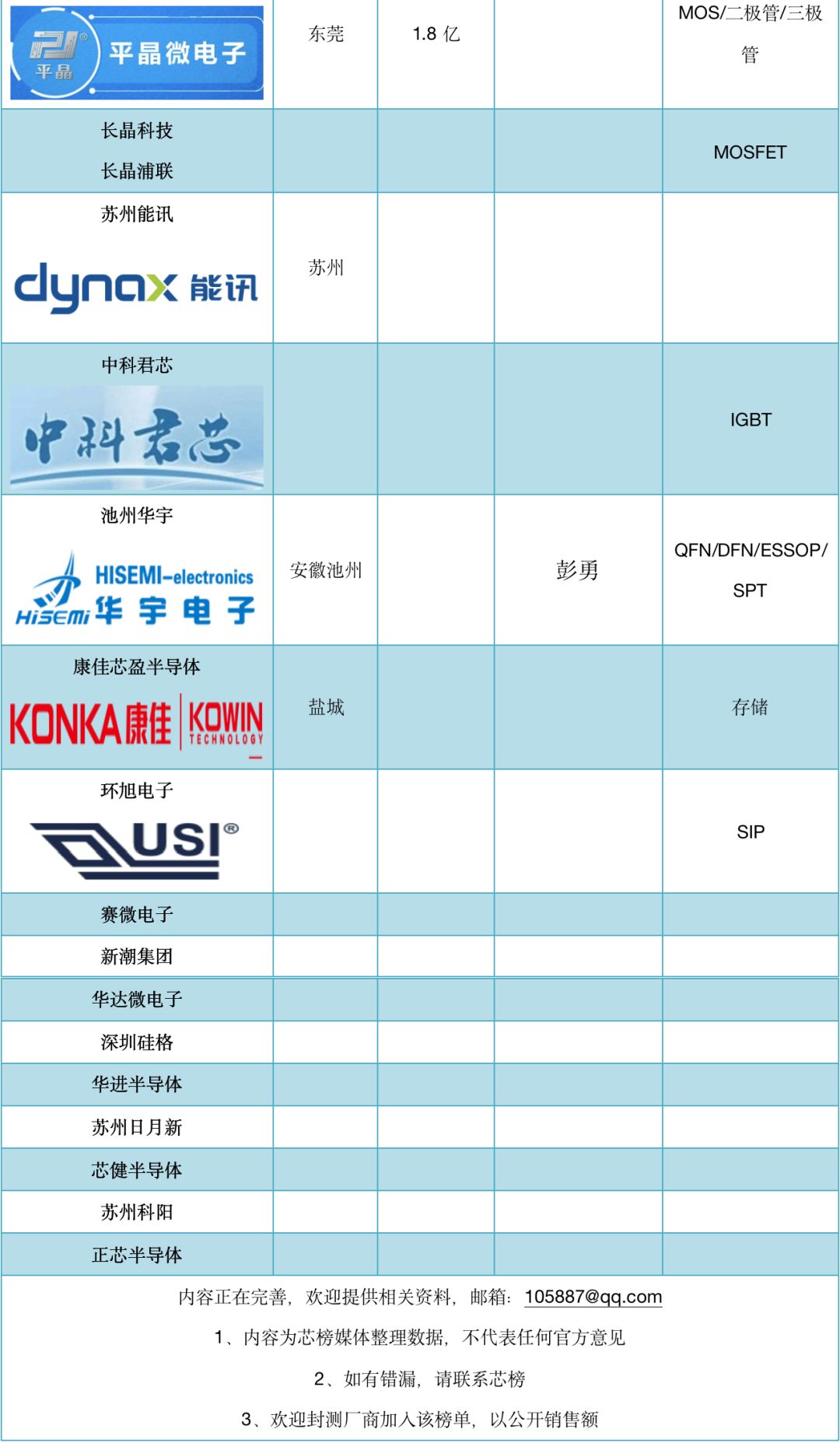

2022中国封测厂TOP50（更新四家）

芯榜vs半导体行业联盟，2022 中国封测厂 TOP50，新增重庆平伟、佛山蓝箭、黄山芯微三家芯片封装公司。现在很多封装厂商都认为自己是IDM、或者产品公司，但资本市场给出的都是封测厂的估值。所以芯榜把相关厂商都归类微封测厂。

今天新增四家封测大厂，具体数据营收数据还在跟踪。供大家参考：

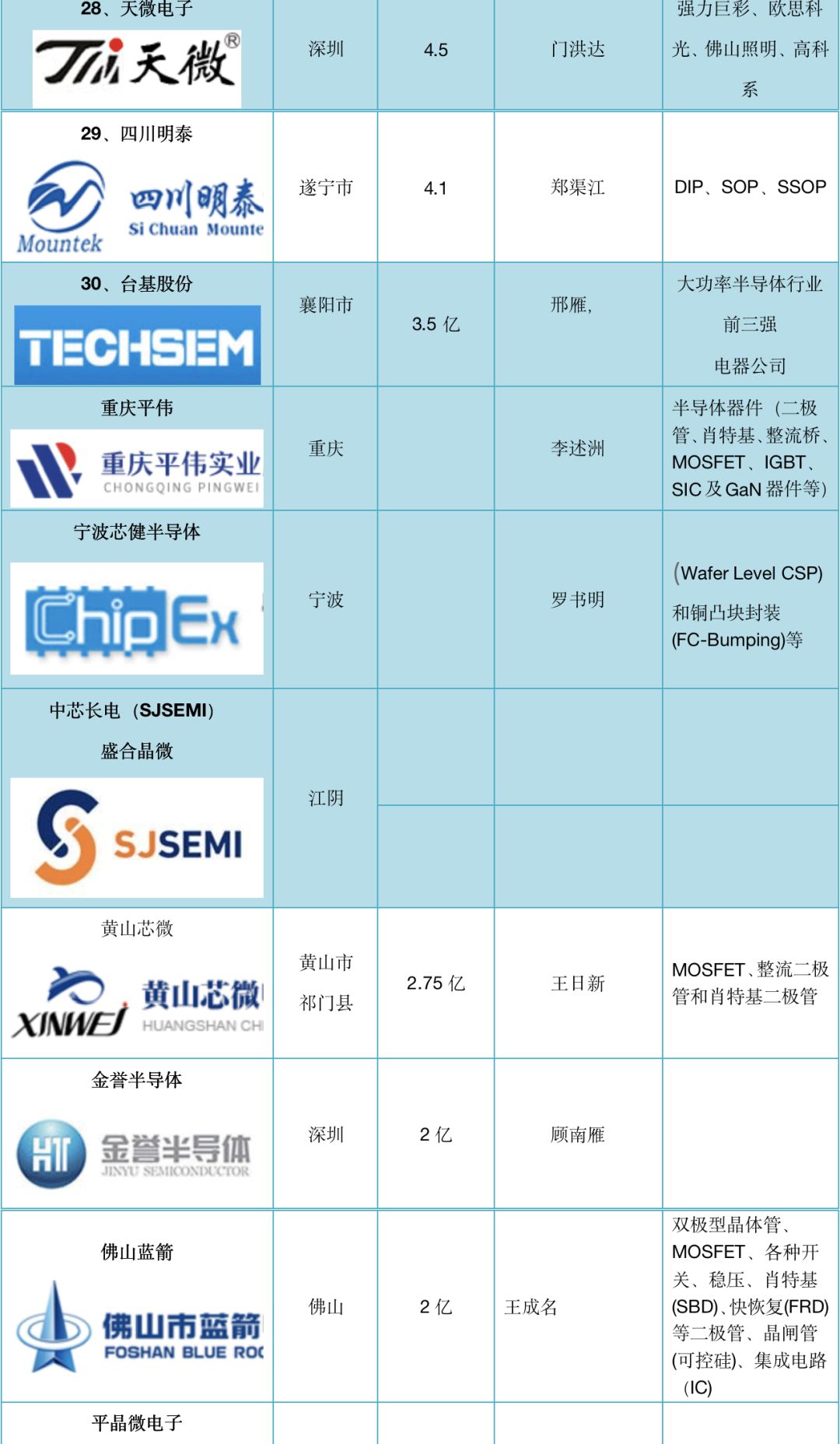

1、重庆平伟：公司位于重庆市梁平工业园区，专业生产各类半导体器件（整流二极管、快恢复二极管、TVS、齐纳二极管、肖特基、整流桥、MOSFET、IGBT、同步整流器件、SIC及GaN器件等），占地面积24万平方米，注册资金3.5亿元，总投资超过15亿元。公司拥有45条封装生产线和6条中试生产线，建设有自主可控半导体离散型智能制造车间，年产销各类功率半导体器件200亿只，是国内电源配套功率半导体器件综合供应商。

2、佛山蓝箭：公司厂区位于佛山市禅城区，厂房面积4.5万平方米。公司拥有大量先进的生产线，产品系列有各种封装的双极型晶体管、场效应晶体管(MOSFET)、各种开关、稳压、肖特基(SBD)、快恢复(FRD)等二极管、晶闸管(可控硅)、集成电路（IC)等，产品广泛应用于家用电器、电源、IT数码、通信、新能源、汽车电子、仪器仪表、显示屏、灯饰照明、背光源等领域。

3、黄山芯微：芯微电子是一家专注功率半导体芯片、器件及材料研发、生产和销售的高新技术企业，产品以晶闸管为主，同时涵盖MOSFET、整流二极管和肖特基二极管及上游材料（抛光片、外延片、铜金属化陶瓷片）。公司产品广泛应用于工业控制、消费电子、电力传输等领域。

4、宁波芯健： 宁波芯健半导体有限公司成立于2013年1月，总投资2.8亿元，坐落于宁波杭州湾新区（杭州湾大桥慈溪庵东出口）。重点专注于晶圆级芯片尺寸封装(Wafer Level CSP)和铜凸块封装(FC-Bumping)等相关业务，为海内外客户提供圆片测试、封装设计、封装测试等全套解决方案。产品广泛应用于智能手机、平板电脑、可穿戴电子器件等各类电子产品，并拓展到节能环保、智能家居、生物医疗、物联网、汽车电子等领域。

欢迎希望加入封测厂TOP50、TOP100榜单的公司联系加入。

如有错漏欢迎联系：105887@qq.com

另芯榜做了一份2022年封测厂半导体产业链地图，文末附高清PDF免费下载：

封装过程：

封装过程为：来自晶圆前道工艺的晶圆通过划片工艺后，被切割为小的晶片（Die），然后将切割好的晶片用胶水贴装到相应的基板（引线框架）架的小岛上，再利用超细的金属（金、锡、铜、铝）导线或者导电性树脂将晶片的接合焊盘（Bond Pad）连接到基板的相应引脚（Lead）,并构成所要求的电路；然后再对独立的晶片用塑料外壳加以封装保护，塑封之后，还要进行一系列操作，如后固化（Post Mold Cure）、切筋和成型（Trim&Form）、电镀（Plating）以及打印等工艺。封装完成后进行成品测试，通常经过入检（Incoming）、测试（Test）和包装（Packing）等工序，最后入库出货。典型的封装工艺流程为：划片 装片 键合 塑封 去飞边 电镀 打印 切筋和成型 外观检查 成品测试 包装出货。

封装形式：

半导体器件有许多封装形式，按封装的外形、尺寸、结构分类可分为引脚插入型、表面贴装型和高级封装三类。从DIP、SOP、QFP、PGA、BGA到CSP再到SIP，技术指标一代比一代先进。总体说来，半导体封装经历了三次重大革新：第一次是在上世纪80年代从引脚插入式封装到表面贴片封装，它极大地提高了印刷电路板上的组装密度；第二次是在上世纪90年代球型矩阵封装的出现，满足了市场对高引脚的需求，改善了半导体器件的性能；芯片级封装、系统封装等是第三次革新的产物，其目的就是将封装面积减到最小。
