AFE3010是具有自检和中性点接地故障检测功能的接地故障断路器 (GFCI)控制器

产品详情

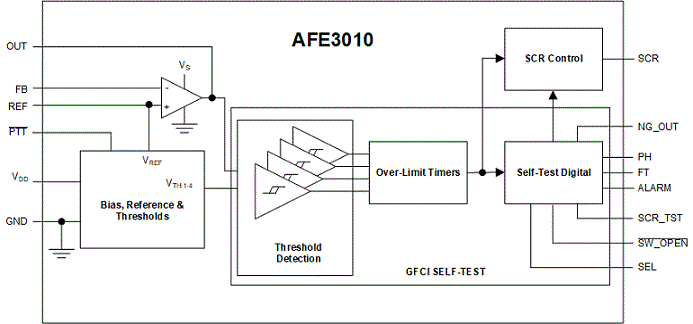

描述：

AFE3010 是一款精密、低功耗、AM3352BZCZ100接地故障电路断路器 (GFCI) 控制器，用于检测电路中的接地故障泄漏路径。该器件是一种单 IC 解决方案，可连续监控电路的多种故障情况，以验证系统是否正常运行。

除了接地故障泄漏检测外，AFE3010 还可以检测接地中性线条件，该条件也可能导致来自连接设备的有害电击。该器件采用独特的闭环接地中性点检测方案，无需进行组件谐振调谐，从而优化系统开发时间。交流电源线每 180 个周期进行一次定期自检，以确保与接地故障控制系统相关的所有组件正常工作。如果任何组件发生故障，该设备会启用 LED 灯，和/或触发螺线管以打开负载开关。在不需要 LED 指示灯的应用中，ALARM 引脚可配置为辅助 SCR 驱动器，以驱动额外的螺线管以实现冗余目的。

AFE3010 集成了分流器和 LDO 稳压器，可通过二极管电桥和无源元件直接从交流线路供电。

AFE3010 提供灵活的可配置选项，以在不同的终端设备（如电气插座、断路器等）中实施强大的特定于应用的保护方案。

特性：

●有助于设计符合 UL-943 标准的系统的单芯片 GFCI 控制器

○内置自检以检测寿命终止、LED 闪烁和/或使负载开关跳闸

○检测接地故障泄漏路径，并使负载开关跳闸

○检测中性点接地泄漏路径，并使负载开关跳闸

●防止单组件故障

●用于冗余的双 VDD 和 GND 引脚

●集成噪音过滤器，防止误跳闸

●同时防止 HOT 到 GND 和中性到 GND 故障

●通过外部反馈电阻可调节故障电流阈值

●快速响应时间

○±5mA 接地故障电流为 150 ms

○±10mA 接地故障电流为 85ms

○±30mA 接地故障电流为 40ms

○±50mA 接地故障电流为 10ms

●板载并联稳压器通过无源器件为系统供电

●支持 120-V/60-Hz 或 220-V/50-Hz 系统

●工作温度范围：–40 ℃ 至 105℃

参数：

特征：自我测试

工作温度范围（℃）：-40 到 105

VS (分钟) (V)：0

VS（最大）（V）：26
