STM32串口通信讲解
来源:玩转单片机与嵌入式发布时间:2022-09-271667浏览
询问 AI按照数据传送方向分类

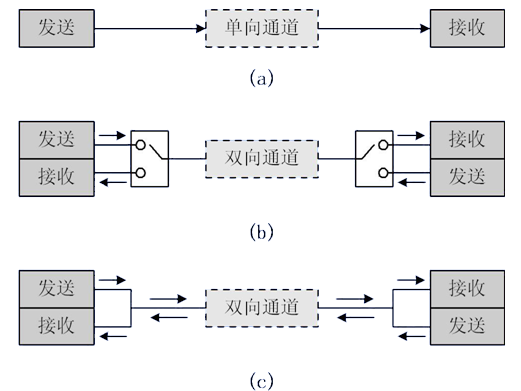

- 单工：数据传输只支持数据在一个方向上传输
- 半双工：允许数据在两个方向上传输。但是，在某一时刻，只允许数据在一个方向上传输，它实际上是一种切换方向的单工通信；它不需要独立的接收端和发送端，两者可以合并一起使用一个端口
- 全双工：允许数据同时在两个方向上传输。因此，全双工通信是两个单工通信方式的结合，需要独立的接收端和发送端
按照通信方式分类- 同步通信：带时钟同步信号传输。比如：SPI，IIC通信接口
- 异步通信：不带时钟同步信号。比如：UART(通用异步收发器)，单总线
在异步通讯中不使用时钟信号进行数据同步，它们直接在数据信号中穿插一些用于同步的信号位，或者将主题数据进行打包，以数据帧的格式传输数据。通讯中还需要双方规约好数据的传输速率（也就是波特率）等，以便更好地同步。常用的波特率有4800bps、9600bps、115200bps等。
在同步通讯中，数据信号所传输的内容绝大部分是有效数据，而异步通讯中会则会包含数据帧的各种标识符，所以同步通讯效率高，但是同步通讯双方的时钟允许误差小，稍稍时钟出错就可能导致数据错乱，异步通讯双方的时钟允许误差较大。
STM32串口通信基础
STM32的串口通信接口有两种，分别是：UART（通用异步收发器）、USART（通用同步异步收发器）。而对于大容量STM32F10x系列芯片，分别有3个USART和2个UART。
UART引脚连接方法
- RXD：数据输入引脚，数据接收
- TXD：数据发送引脚，数据发送

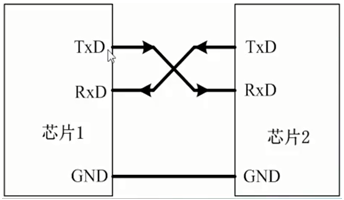

对于两个芯片之间的连接，两个芯片GND共地，同时TXD和RXD交叉连接。这里的交叉连接的意思就是，芯片1的RxD连接芯片2的TXD，芯片2的RXD连接芯片1的TXD。这样，两个芯片之间就可以进行TTL电平通信了。

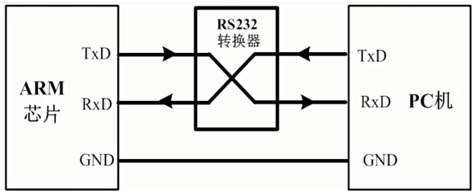

若是芯片与PC机（或上位机）相连，除了共地之外，就不能这样直接交叉连接了。尽管PC机和芯片都有TXD和RXD引脚，但是通常PC机（或上位机）通常使用的都是RS232接口（通常为DB9封装），因此不能直接交叉连接。RS232接口是9针（或引脚），通常是TxD和RxD经过电平转换得到的。故，要想使得芯片与PC机的RS232接口直接通信，需要也将芯片的输入输出端口也电平转换成RS232类型，再交叉连接。
经过电平转换后，芯片串口和RS232的电平标准是不一样的：
- 单片机是TTL电平：+5V表示1，0V表示0
- RS232是负逻辑电平，-3~-15V为1，+3~+15V为0

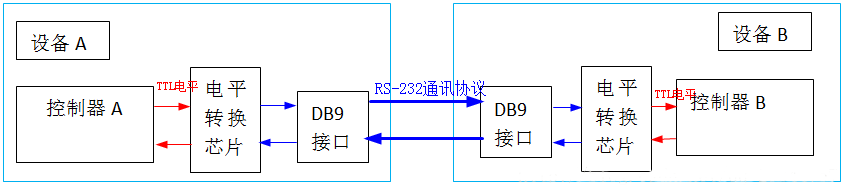

RS-232通讯协议标准串口的设备间通讯结构图如下：

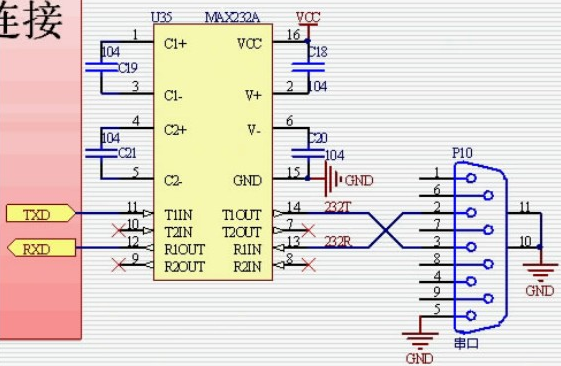

所以单片机串口与PC串口通信就应该遵循下面的连接方式：在单片机串口与上位机给出的RS232口之间，通过电平转换电路(如下面图中的Max232芯片) 实现TTL电平与RS232电平之间的转换。下图中的P10，也就是上文中提到的DB9。
STM32的UART特点
- 全双工异步通信；
- 分数波特率发生器系统，提供精确的波特率。发送和接受共用的可编程波特率，最高可达4.5Mbits/s；
- 可编程的数据字长度（8位或者9位）；
- 可配置的停止位（支持1或者2位停止位）；
- 可配置的使用DMA多缓冲器通信；
- 单独的发送器和接收器使能位；
- 检测标志：① 接受缓冲器 ②发送缓冲器空 ③传输结束标志；
- 多个带标志的中断源，触发中断；
- 其他：校验控制，四个错误检测标志。
串口通信过程
STM32中UART参数
串口通讯的数据包由发送设备通过自身的TXD接口传输到接收设备的RXD接口，通讯双方的数据包格式要规约一致才能正常收发数据。STM32中串口异步通信需要定义的参数：起始位、数据位（8位或者9位）、奇偶校验位（第9位）、停止位（1,15,2位）、波特率设置。

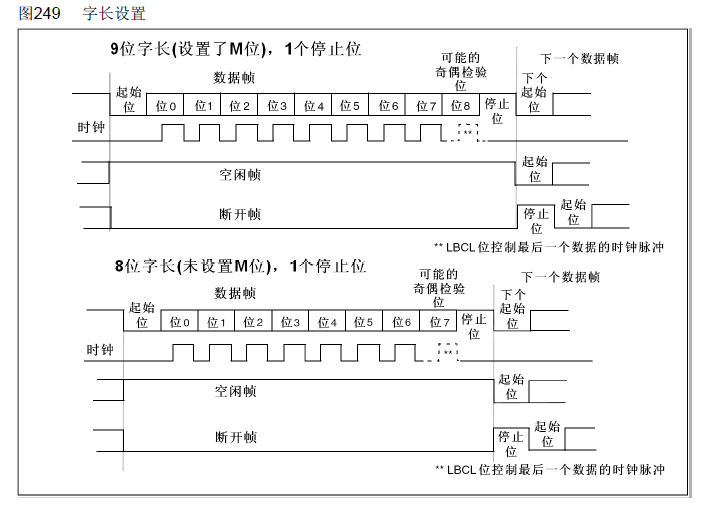

UART串口通信的数据包以帧为单位，常用的帧结构为：1位起始位+8位数据位+1位奇偶校验位（可选）+1位停止位。如下图所示：
奇偶校验位分为奇校验和偶校验两种，是一种简单的数据误码校验方法。奇校验是指每帧数据中，包括数据位和奇偶校验位的全部9个位中1的个数必须为奇数；偶校验是指每帧数据中，包括数据位和奇偶校验位的全部9个位中1的个数必须为偶数。
校验方法除了奇校验(odd)、偶校验(even)之外，还可以有：0 校验(space)、1 校验(mark)以及无校验(noparity)。0/1校验：不管有效数据中的内容是什么，校验位总为0或者1。
UART框图

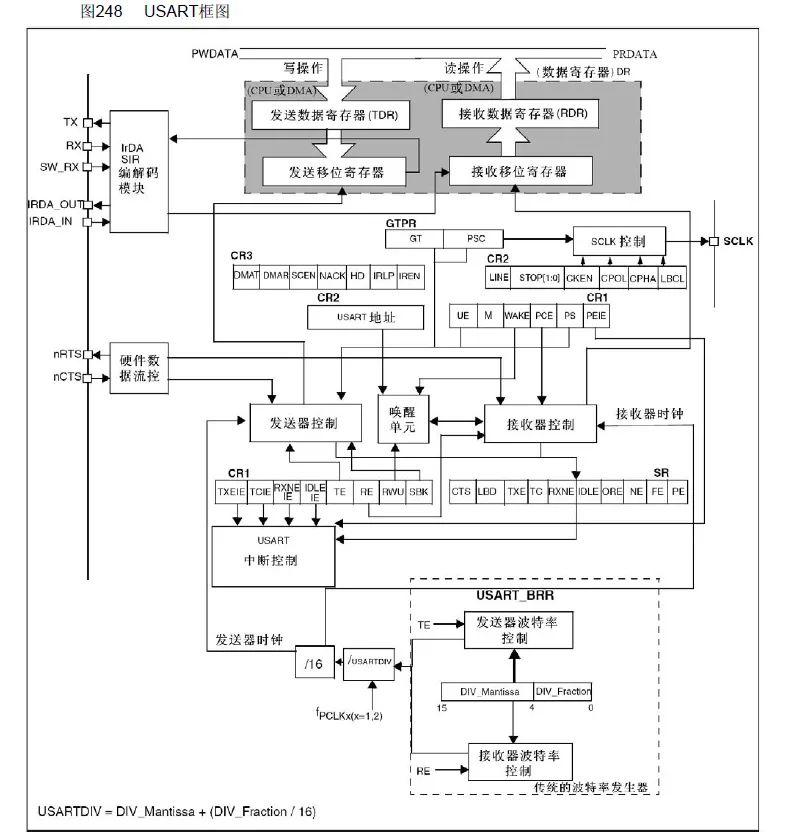

这个框图分成上、中、下三个部分，具体的可以看《STM32中文参考手册》中的描述。
框图的上部分，数据从RX进入到接收移位寄存器，后进入到接收数据寄存器，最终供CPU或者DMA来进行读取；数据从CPU或者DMA传递过来，进入发送数据寄存器，后进入发送移位寄存器，最终通过TX发送出去。
然而，UART的发送和接收都需要波特率来进行控制的，波特率是怎样控制的呢？
这就到了框图的下部分，在接收移位寄存器、发送移位寄存器都还有一个进入的箭头，分别连接到接收器控制、发送器控制。而这两者连接的又是接收器时钟、发送器时钟。也就是说，异步通信尽管没有时钟同步信号，但是在串口内部，是提供了时钟信号来进行控制的。而接收器时钟和发送器时钟又是由什么控制的呢？
可以看到，接收器时钟和发送器时钟又被连接到同一个控制单元，也就是说它们共用一个波特率发生器。同时也可以看到接收器时钟（发生器时钟）的计算方法、USRRTDIV的计算方法。
这里需要知道一个知识点：
- UART1时钟：PCLK2（高速）
- UART2、UART3、UART4时钟：PCLK1（低速）
