开源分享：一拖四USB集线器，附原理图下载

最近做了个USB扩展小项目，符合USB2.0规范的一拖四USB集线器，和电脑端采用Type-C接口连接，实现USB一口变四口的功能，主要用于USB扩展和数据传输，不带快充功能。已经打板成功，现在把这个开源项目，分享给大家，文末附原理图、BOM、以及Gerber文件下载，可以直接打样验证。

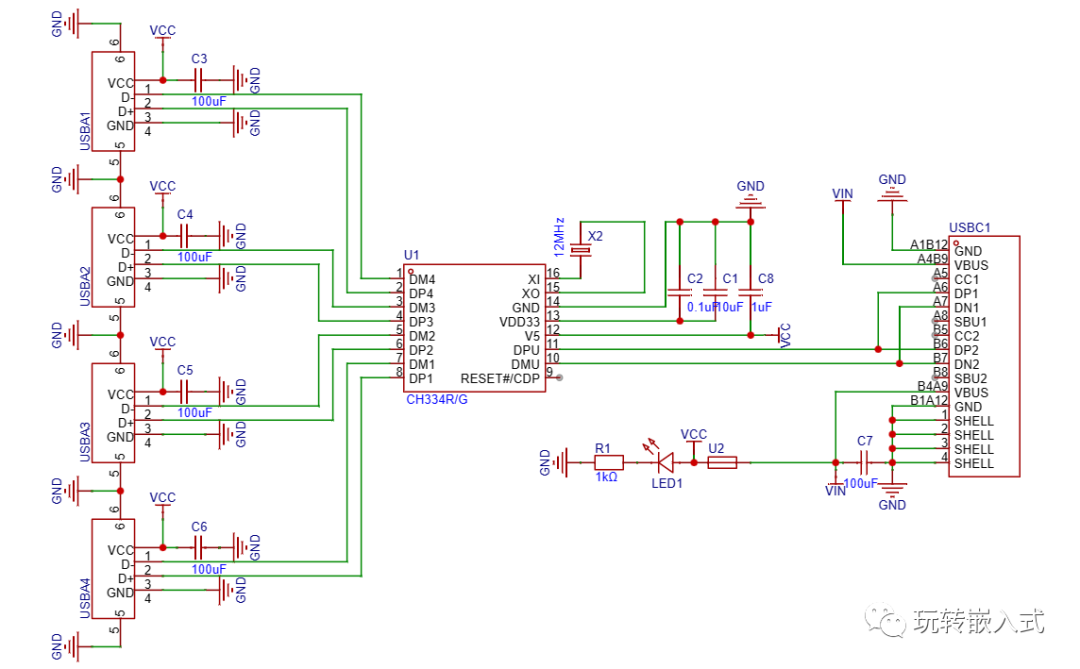

为了简化设计方案，采用了单芯片的方案，选用沁恒的CH334，只需要外加几个电容和一颗晶振就可以实现。

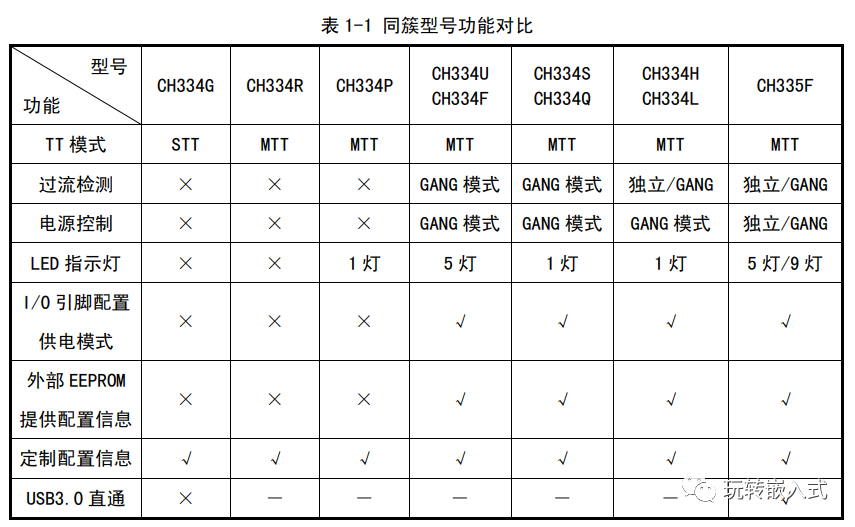

CH334有R和G两个版本，均为QSOP16封装，引脚布局完全一致，其中G版本支持STT模式，而R版本支持MTT模式，G/R可以互贴。

我的电脑只有两个USB接口，一个插鼠标，还需要一个口接USB/TLL，另一个插ST-Link烧录工具，所以STT对我而言就足够了，单颗芯片1.8元，再用上嘉立创的免费PCB打样，家里还有很多存货电容和USB接口正好可以利用起来，比直接买HUB划算多了，最关键的是遇到了新芯片，手痒了需要治愈一下。

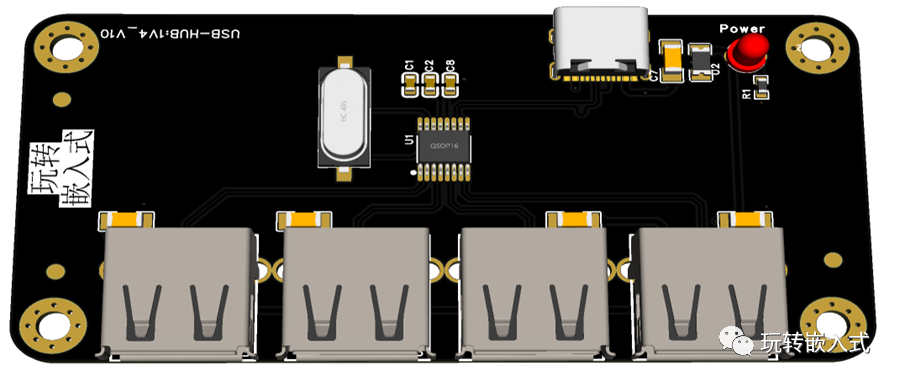

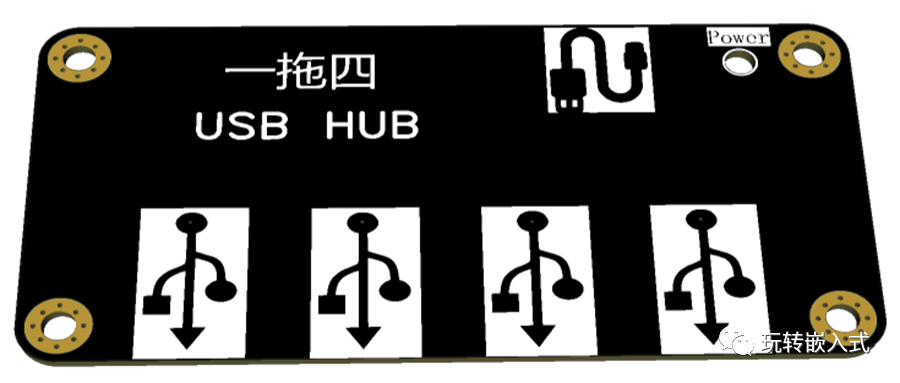

PCB尺寸4cm×8cm，再用PCB做一个盖板，用铜柱固定一下，成品的颜值也不会逊色。

有DIY想法的同学，可以在公众号后台回复“USB HUB”，获取原理图、BOM以及Gerber文件，可以直接在PCB厂家下单打样，需要注意一下我所选用的Type-C为16PIN 贴片，针脚间距较近，有点考验焊工。
