DG信号发生器同步输出多通道方案

为了实现多台DG信号发生器的多个通道同步触发，并且具有相位差，进行激励输出需要按照以下步骤进行接线、操作，以普源信号发生器DG4062同步输出相位差90°的4路信号为例：

1. 接线如下图所示。

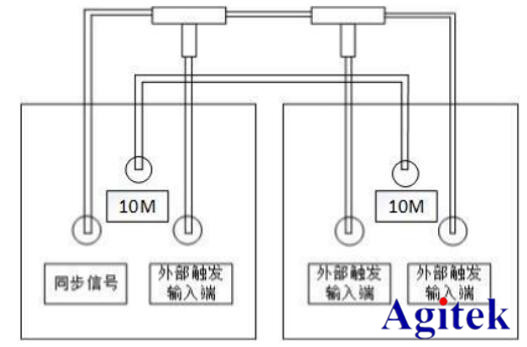

信号源1和信号源2接线图

2. 信号源1在“Utility”“系统设置”“时钟源”，选择“内部”。信号源2（或其余信号源）在“Utility”“系统设置”“时钟源”，选择“外部”。

3. 信号源1通道一选择正弦波（或方波、锯齿波、脉冲、任意波），打开“Burst”功能，“类型”选择“无限”，“触发源”选择“手动”，“触发输出”选择“上升沿”。

4. 其他通道选择正弦波（或方波、锯齿波、脉冲、任意波），打开“Burst”功能，“类型”选择“门控”，其他默认。信号源2（或其他信号源）各通道设置同上。

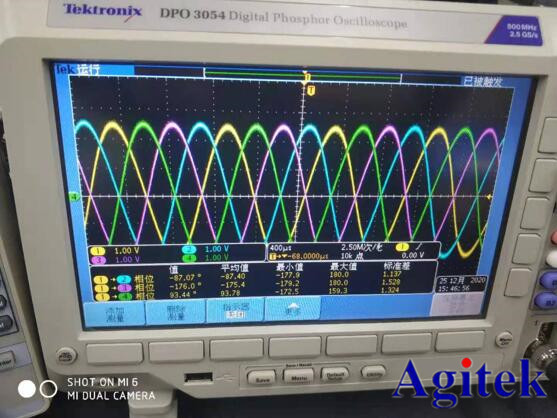

5. 先打开信号源1的通道一的输出“Output1”，再按下“Trigger1”，波形输出。此后，依次按下其余通道的输出“Output”，随即输出4个相同相位的波形信号。再调整各个通道的“起始相位”，可以以90°的相位差进行输出。
