拆解报告：三星国行版25W PD快充充电器

最近充电头网拿到了SAMSUNG三星正版国行25W PD快充充电器EP-T800，除了插脚，大体外观、型号以及性能等和此前拆解过的韩版、越南制造版是一模一样。按照惯例，充电头网也是打算对这款充电器进行详细拆解，下面我们就一起来看看产品的具体用料做工。

此前充电头网也对三星45W充电器的欧版、美版以及国行版进行了详细拆解，还拆解过三星65W PD快充、三星S10 5G版原装25W USB-C充电器、25W AFC快充充电器等多款充电器，欢迎查阅。

一、三星25W充电器外观

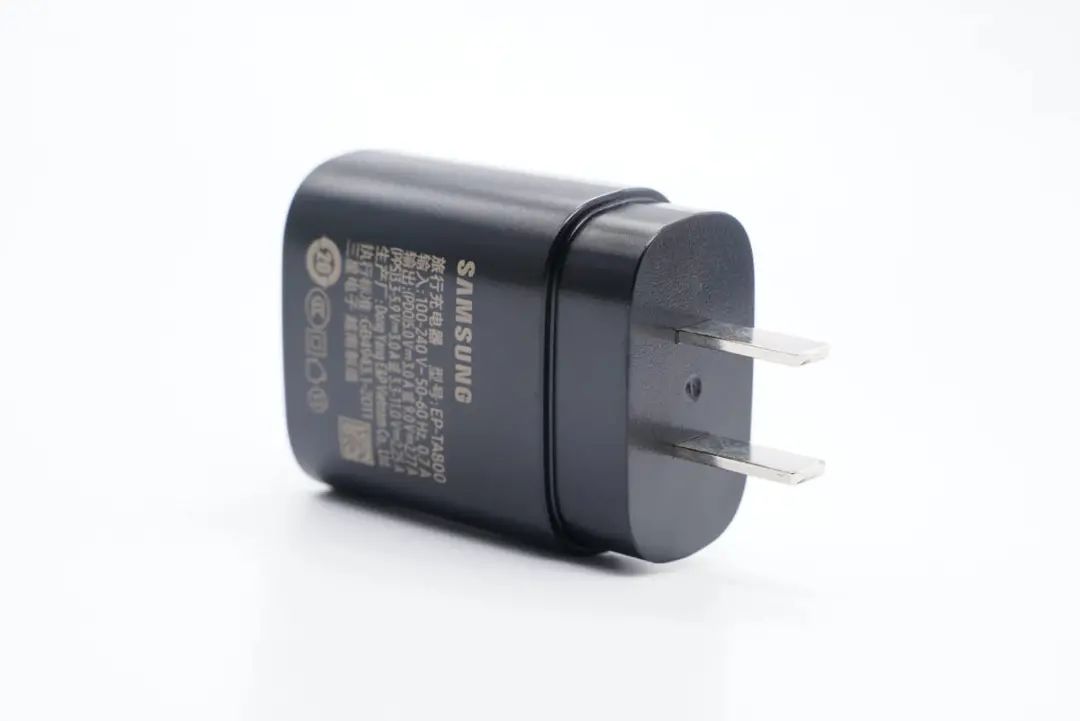

充电器采用PC阻燃材质黑色外壳，表面全部进行了磨砂处理，腰身两侧过渡圆润。

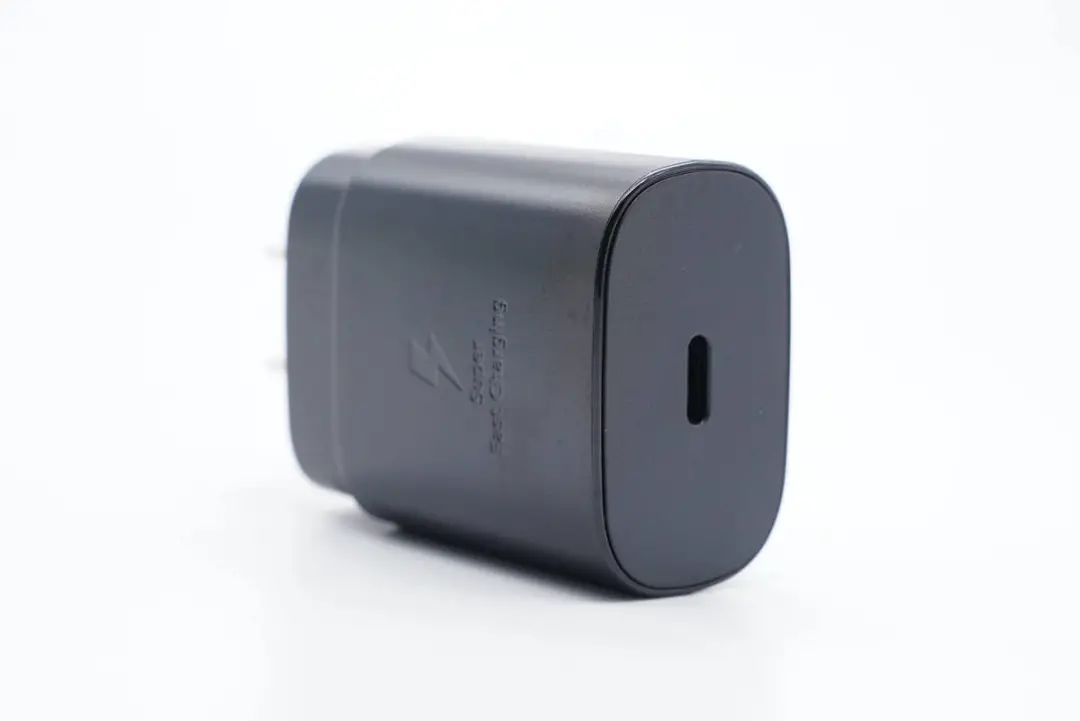

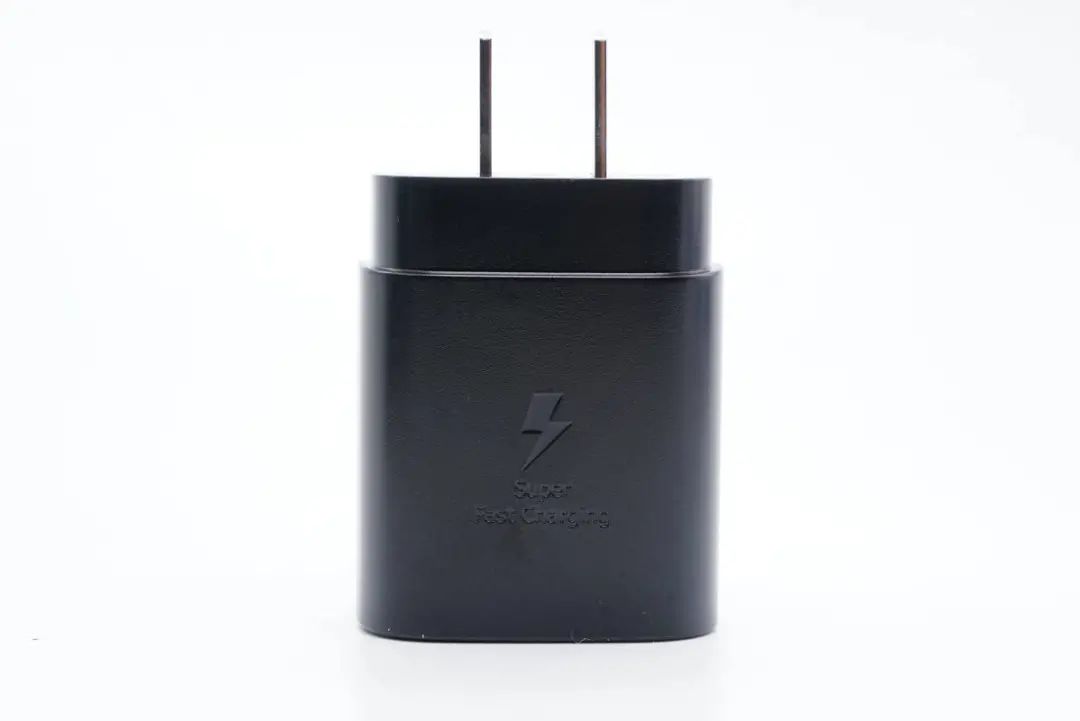

机身正面中心设有闪电logo以及“Super Fast Charging”字样。

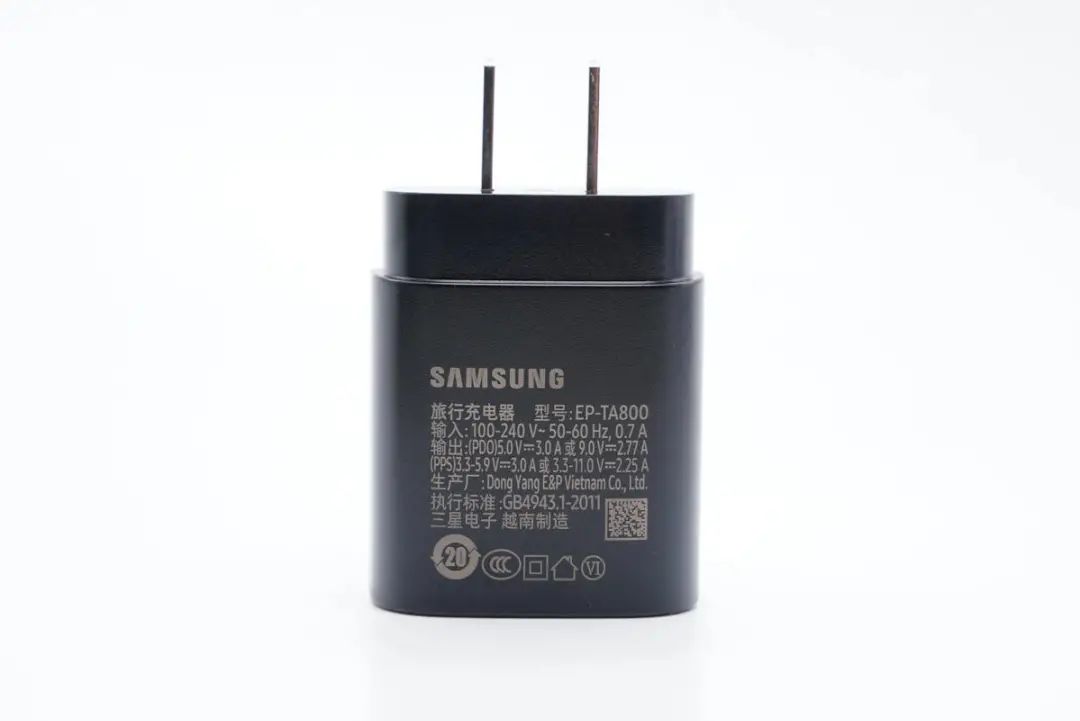

背面印有充电器详细参数信息

型号：EP-TA800

输入：100-240V~50/60HZ 0.7A

输出：5V3A、9V2.77A、3.3-5.9V3A、3.3-11V2.25A

充电器已经通过了CCC认证以及VI级能效认证。

充电器配备固定式国标插脚。

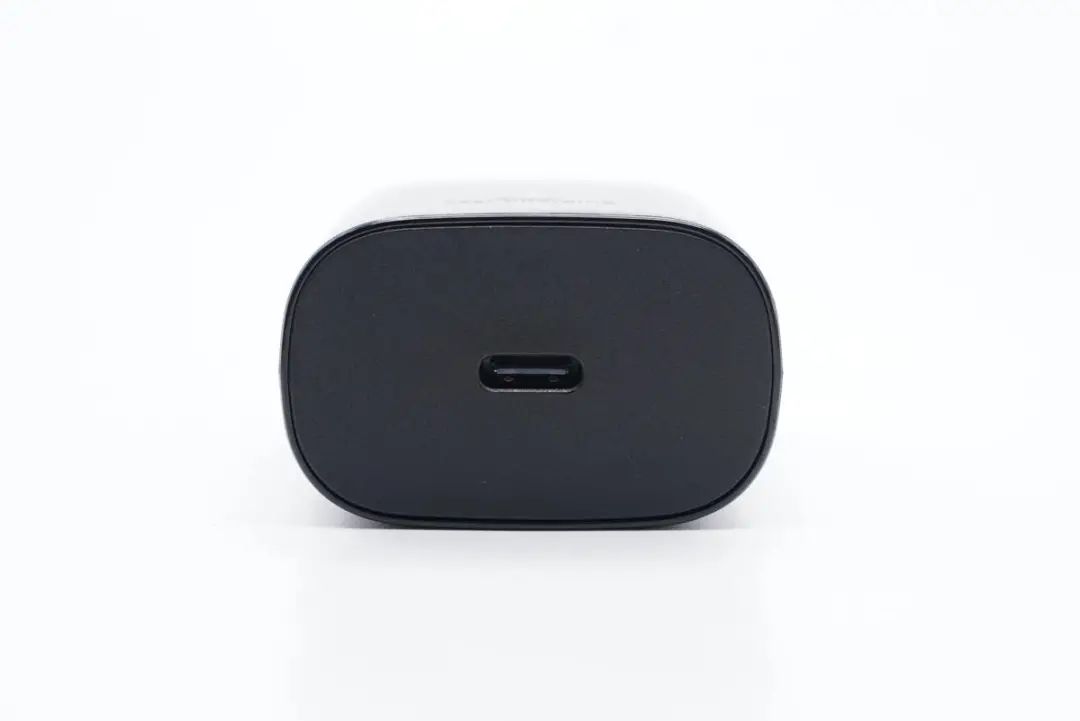

顶面USB-C口居中设计，黑色胶芯不露铜。

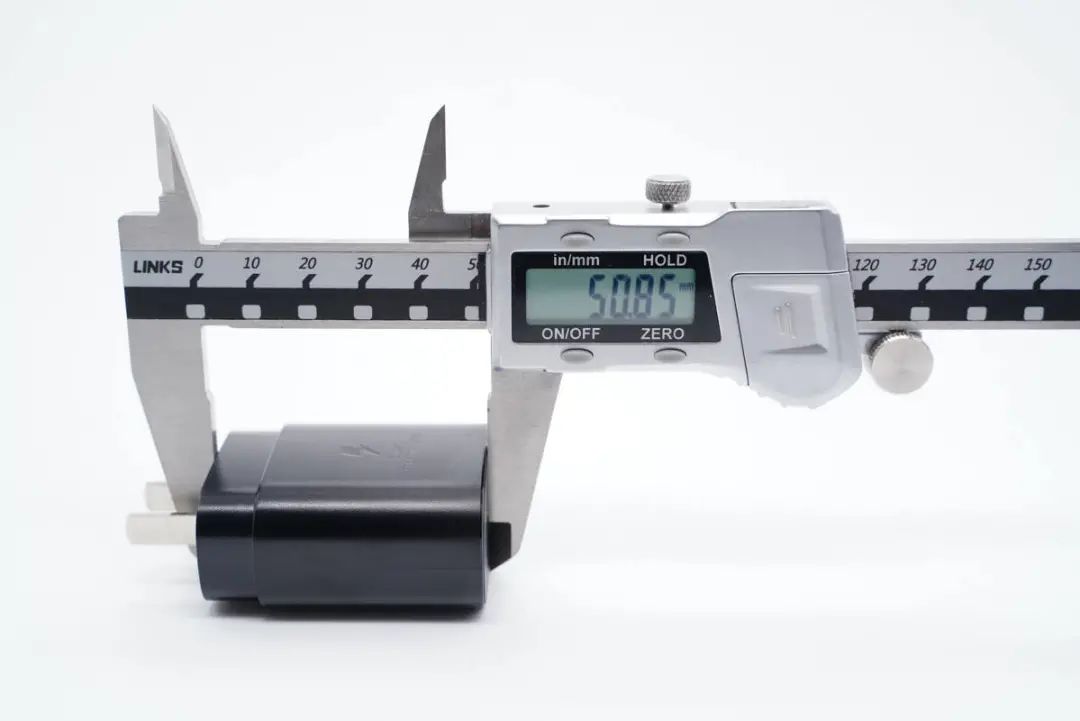

实测充电器机身总长度约为50.85mm。

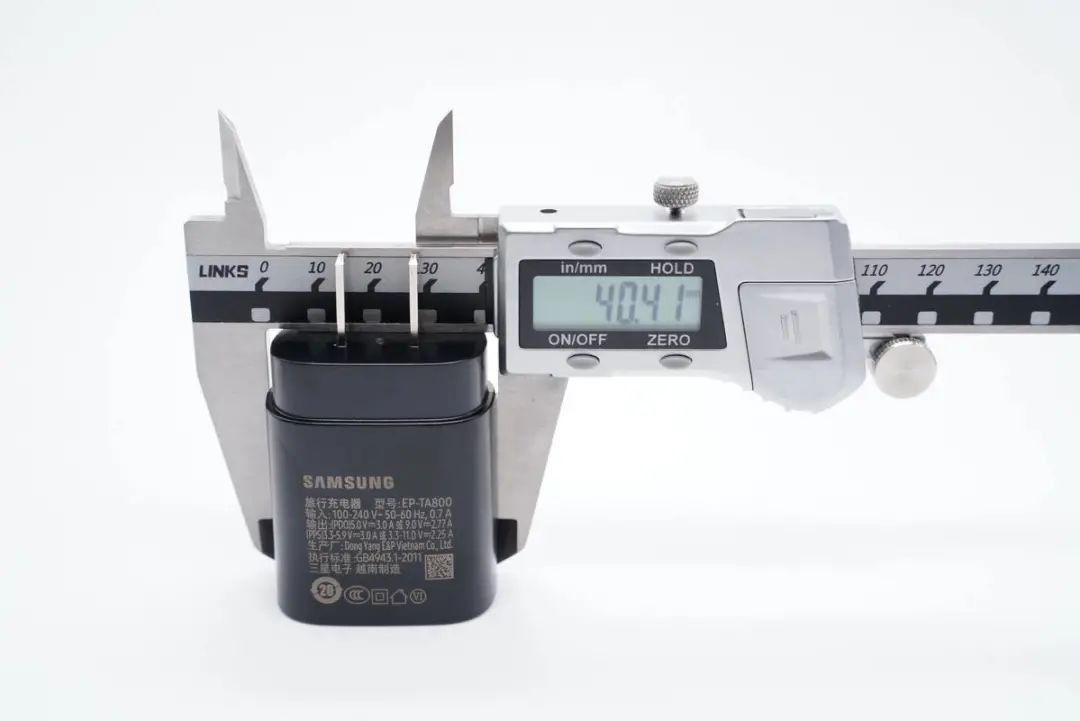

宽度为40.41mm。

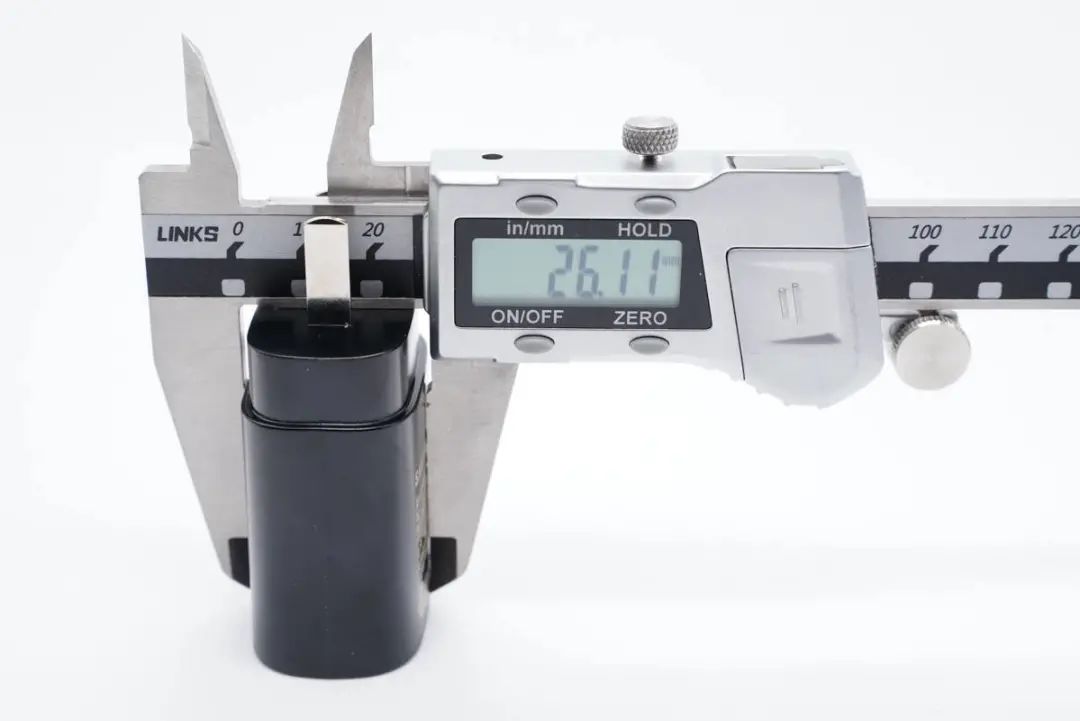

厚度为26.11mm。

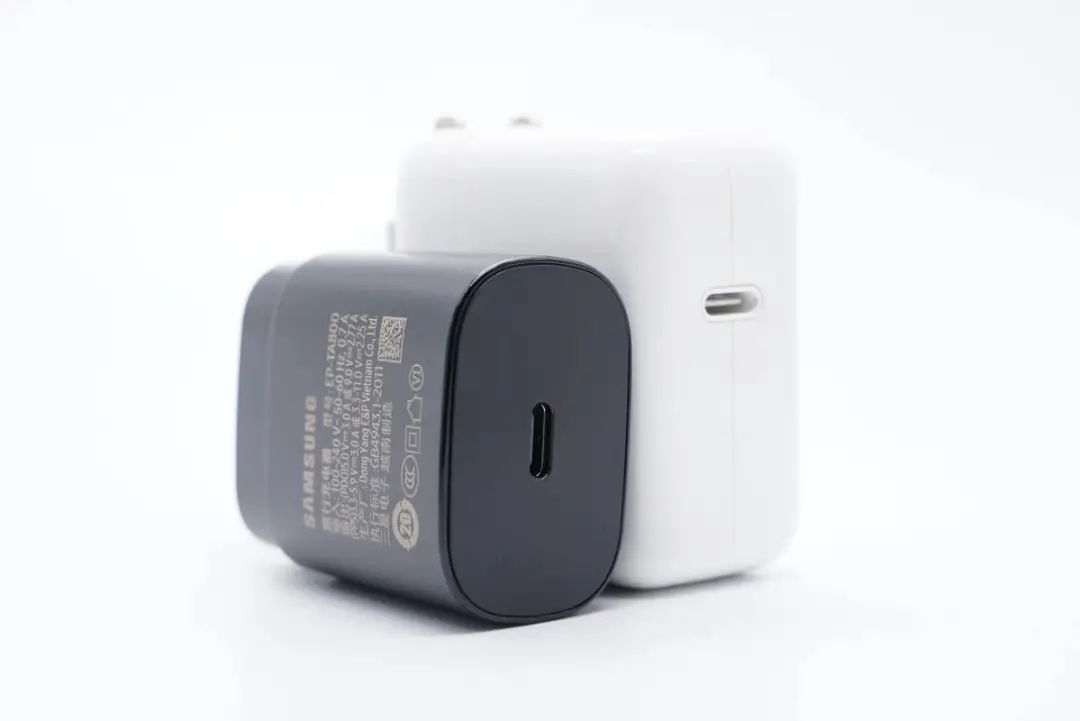

和苹果30W充电器直观对比，整体要小一些。

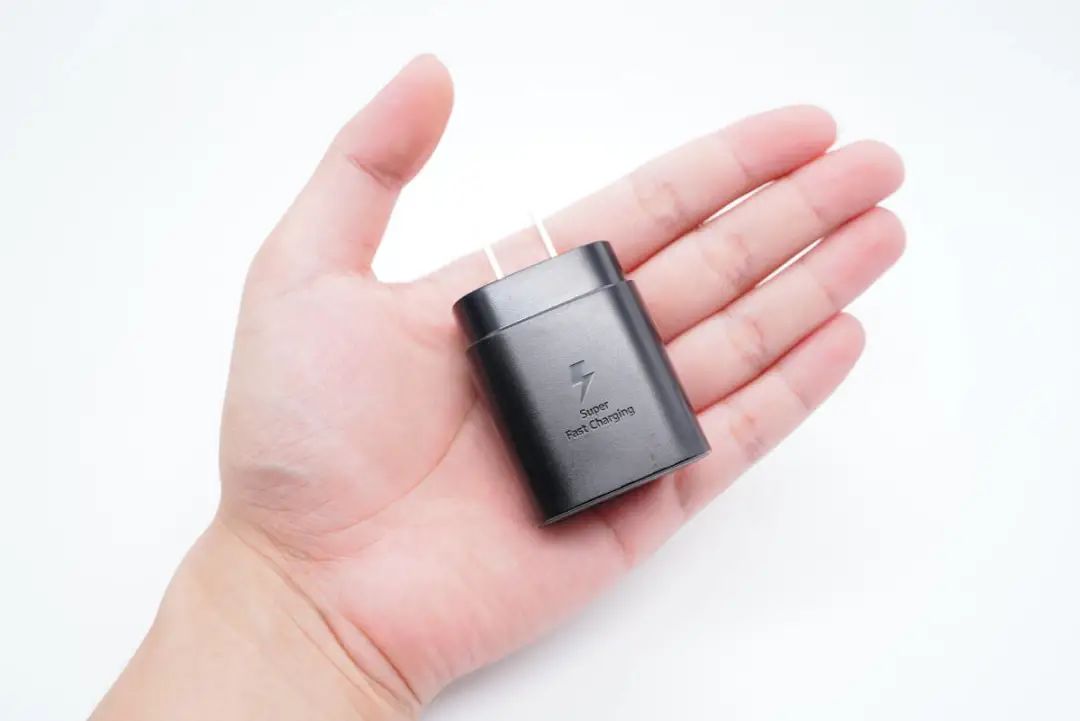

拿在手上的直观感受。

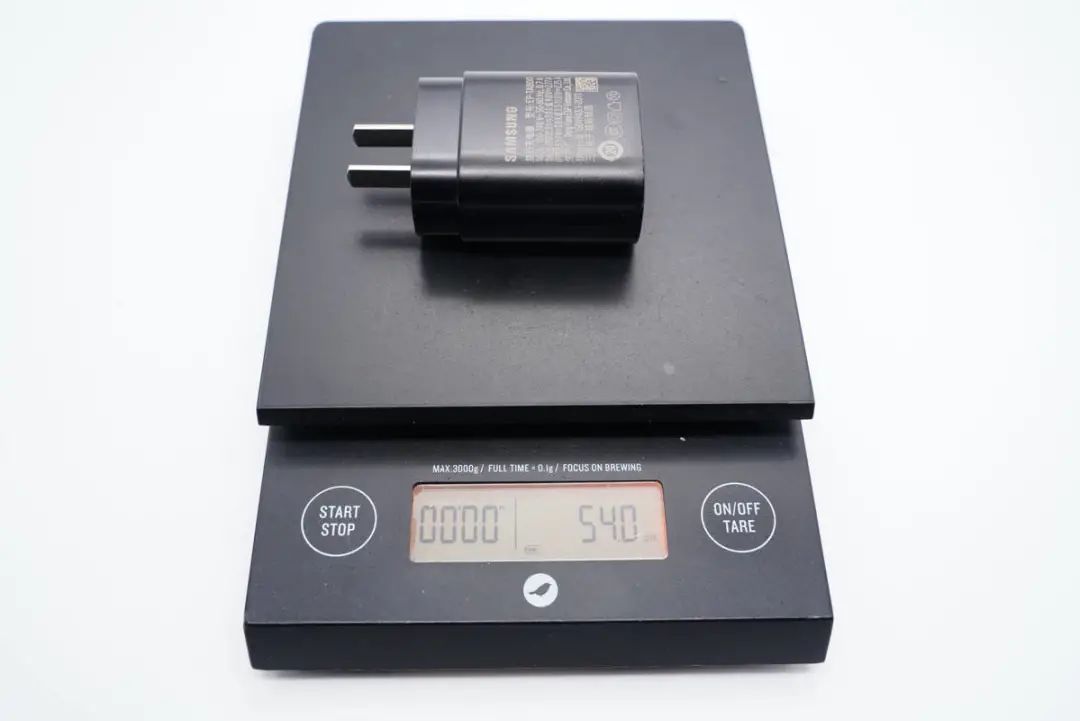

净重约为54g。

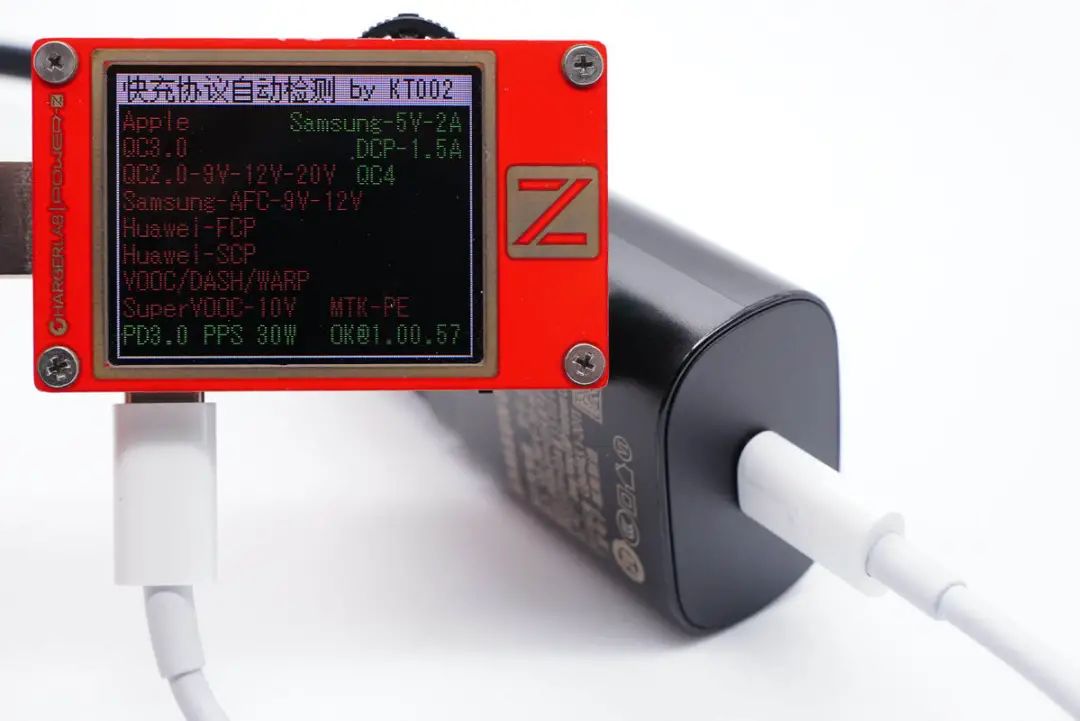

使用ChargerLAB POWER-Z KT002测得USB-C口支持Samsung 5V2A、DCP协议，以及QC4、PD3.0和PPS快充协议。

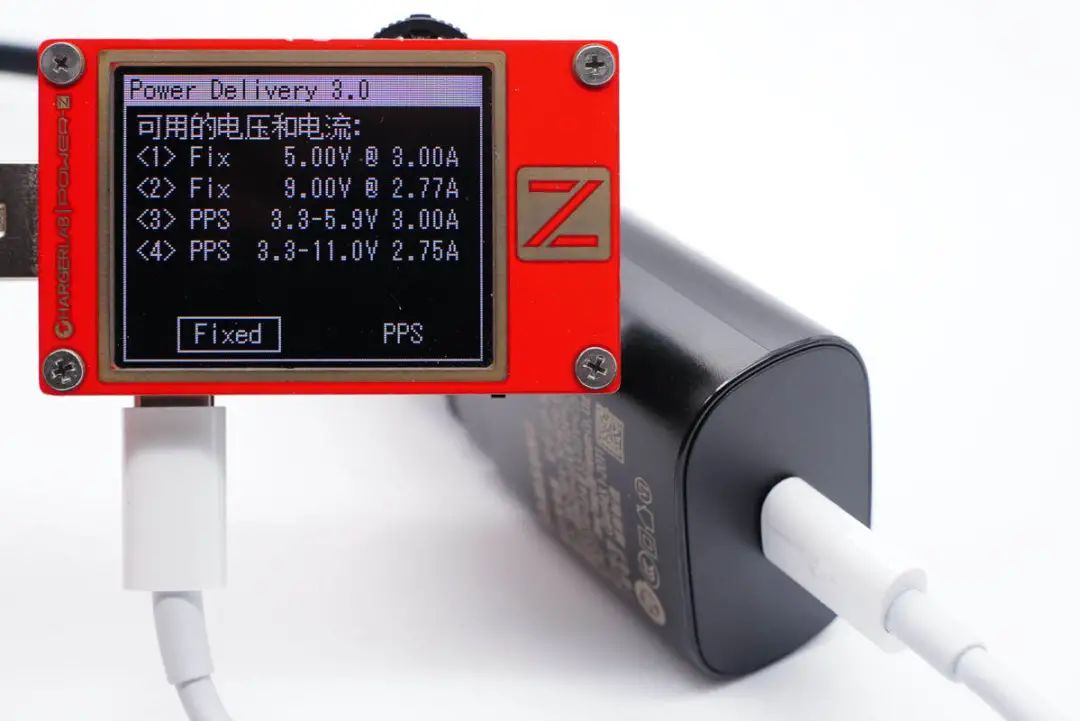

此外C口还具备5V3A、9V2.77A两组固定电压档位，以及3.3-5.9V3A和3.3-11V2.75A两组PPS电压档位。

二、三星25W充电器拆解

将顶部外壳拆开，边缘采用超声波焊接封装。

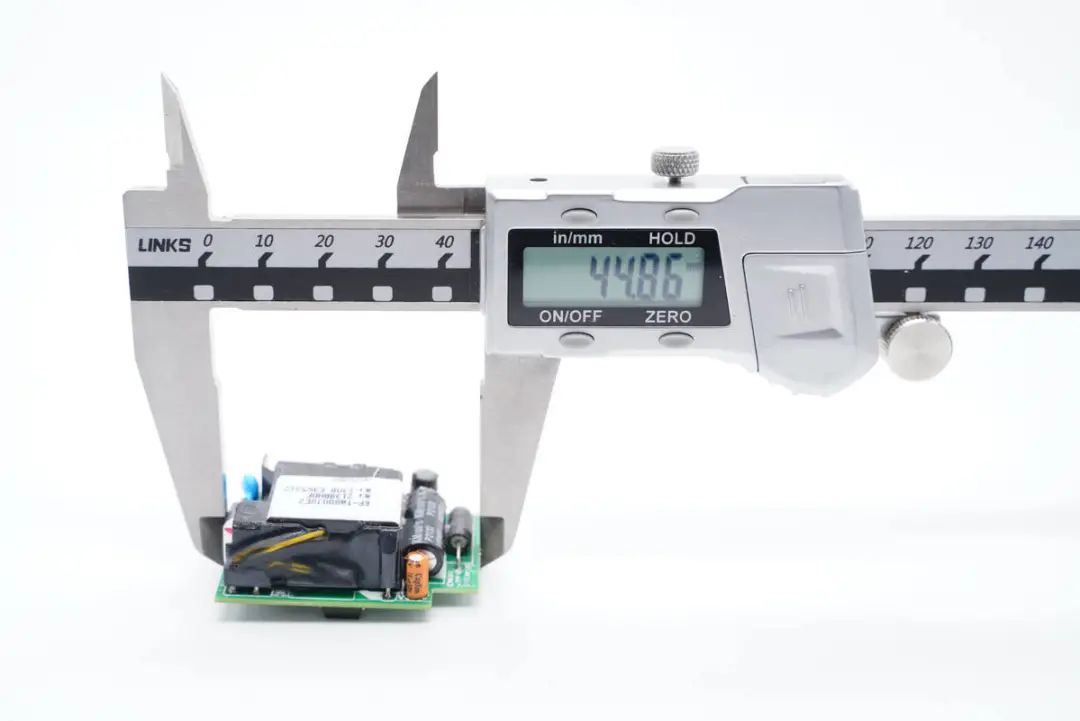

测得模块长度为44.86mm。

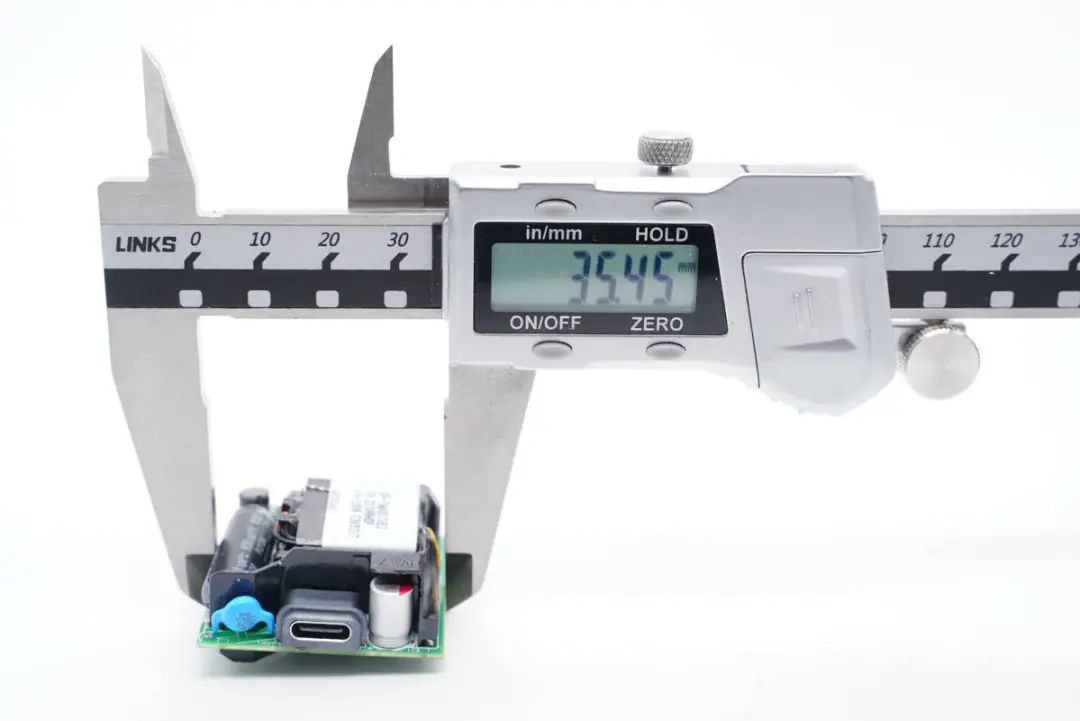

宽度为35.45mm。

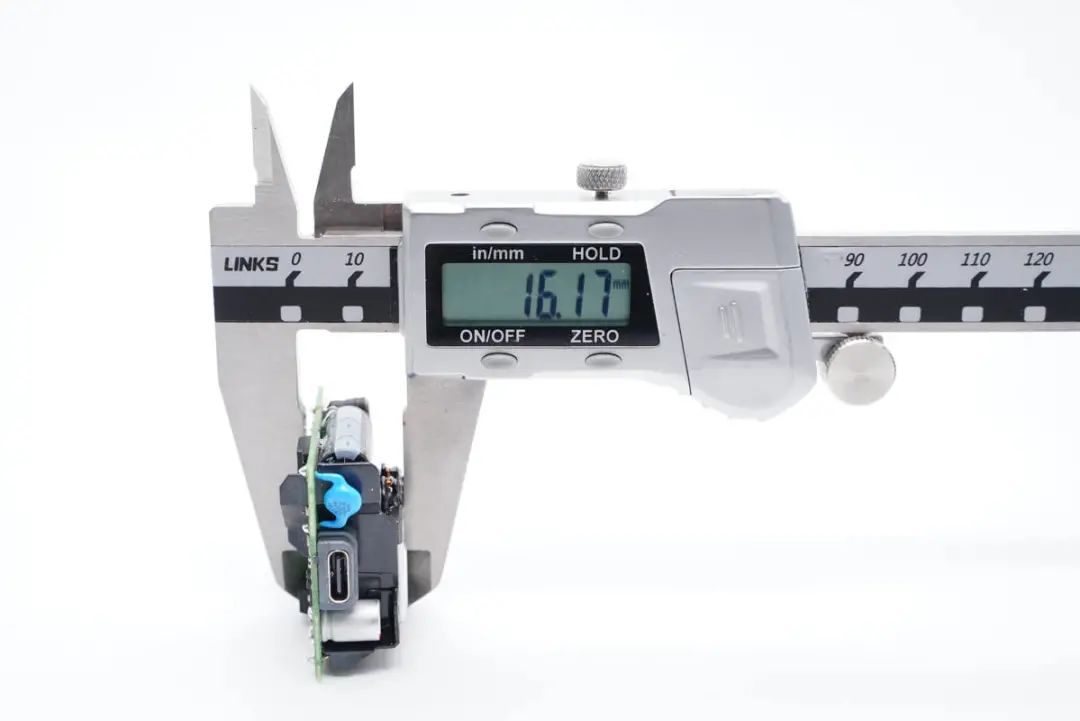

厚度为16.17mm。

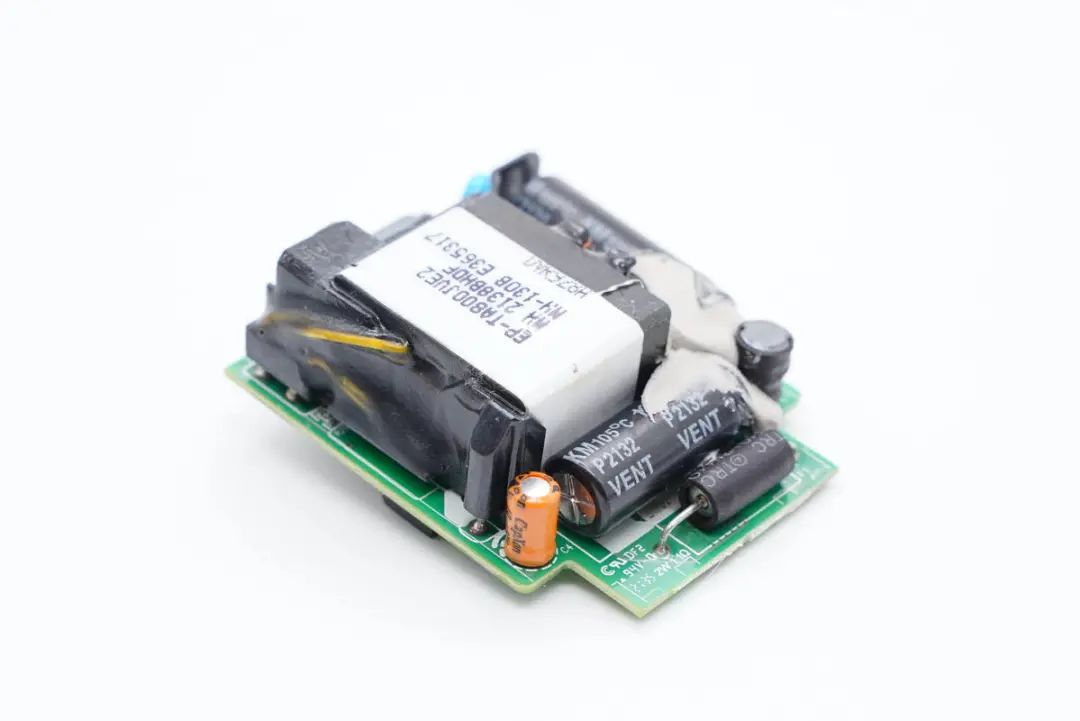

两颗高压滤波电解电容横置，同时打胶处理。

充电器初次级间设有绝缘隔离板。

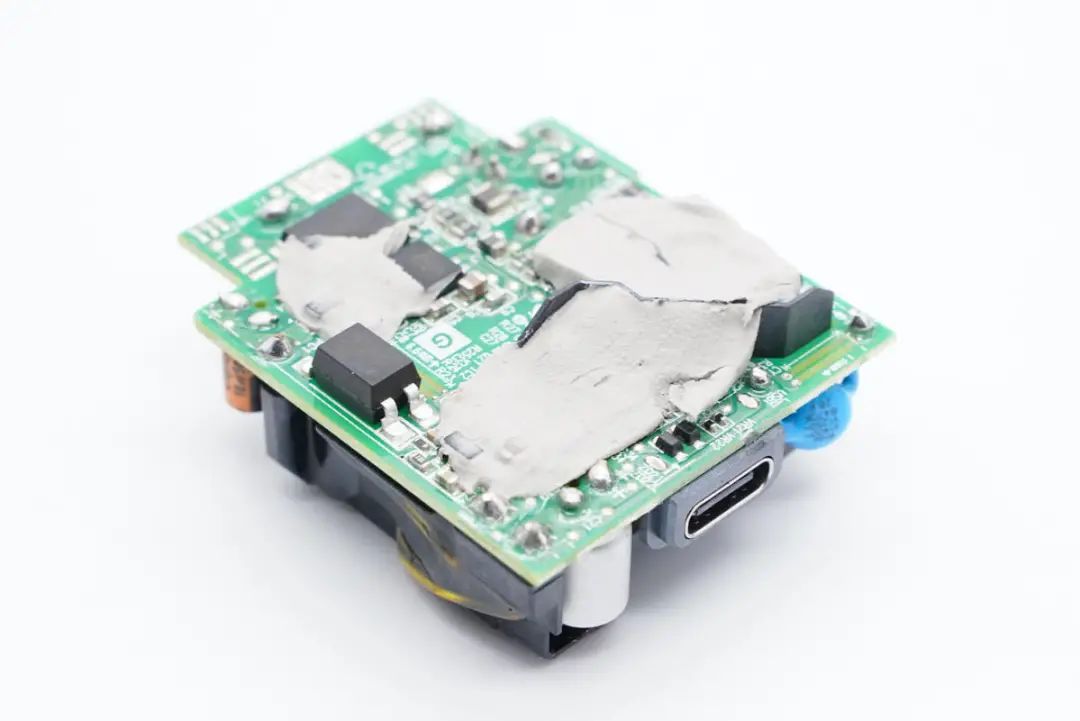

主板背面初次级也打胶帮助芯片散热。

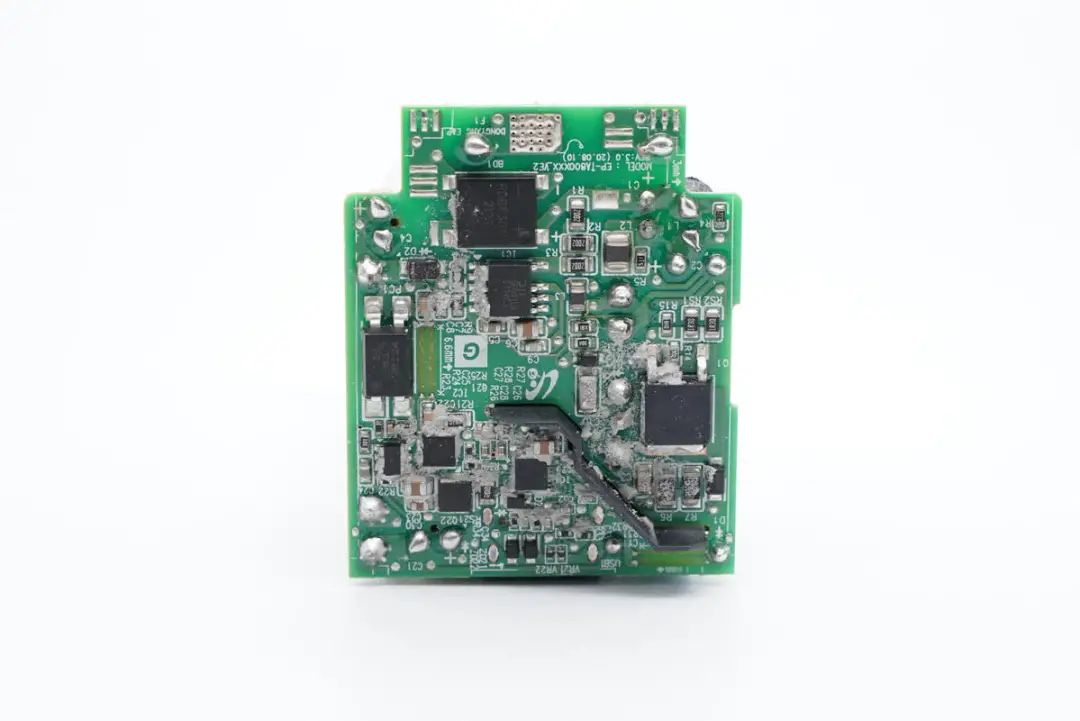

板子背面主要设有整流桥、开关电源初次级控制器和MOS管等器件。

输入端一览，保险电阻外套热缩管保护，后面横置一颗高压滤波电解电容。

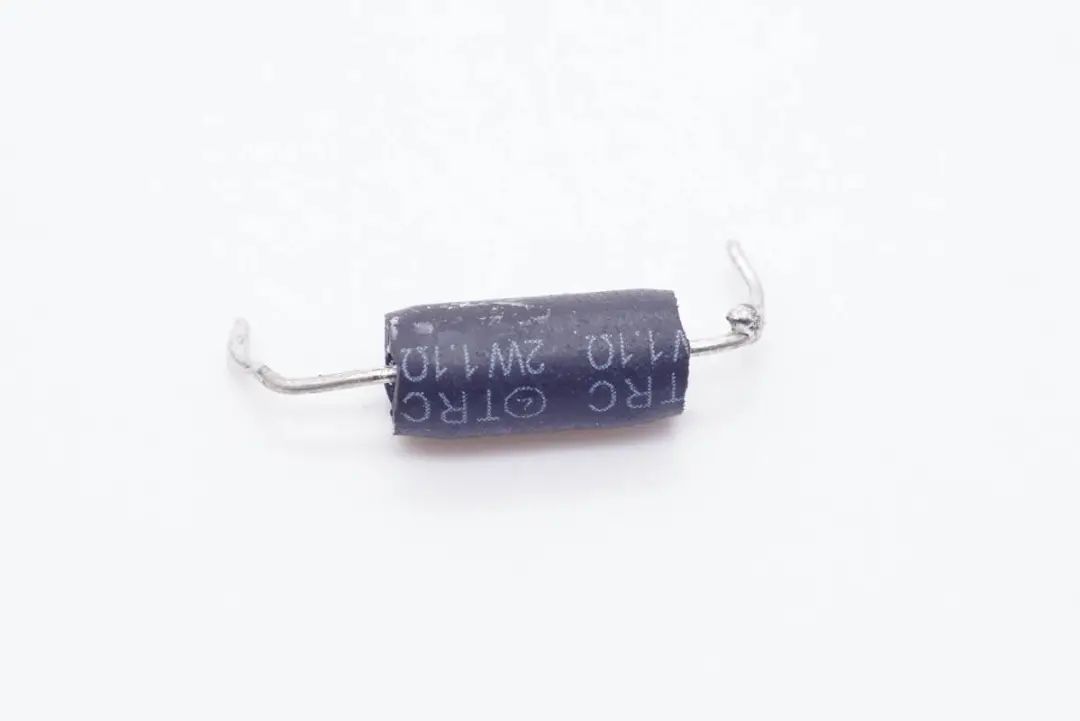

输入保险电阻2W 1.1Ω。

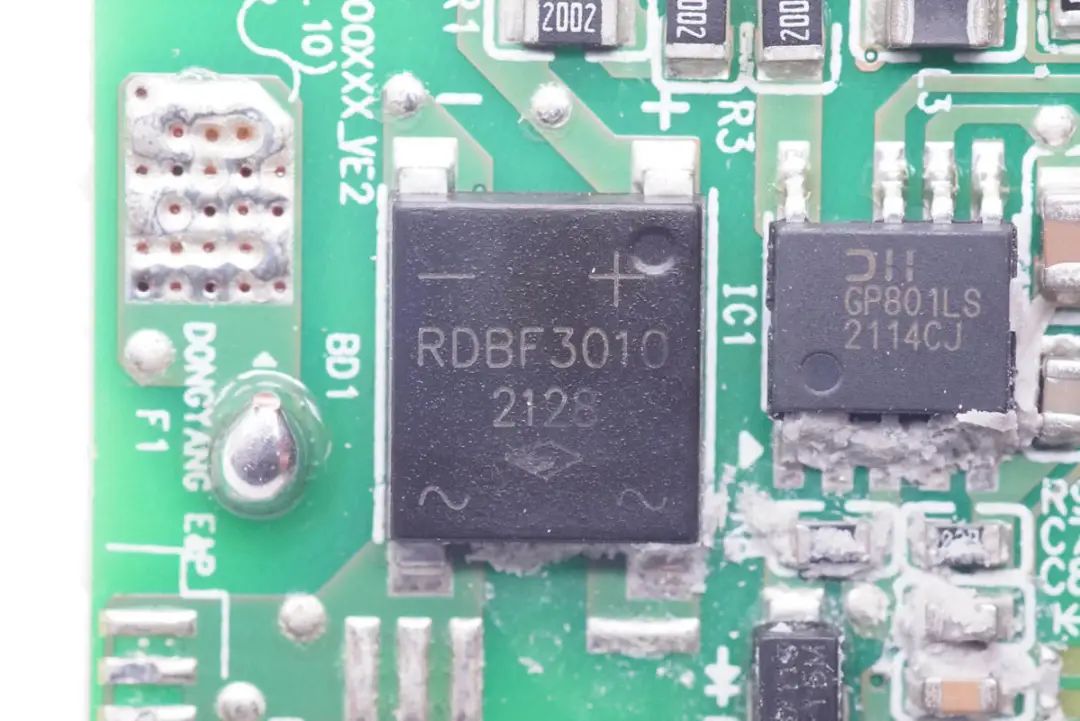

输入端RDBF3010整流桥。

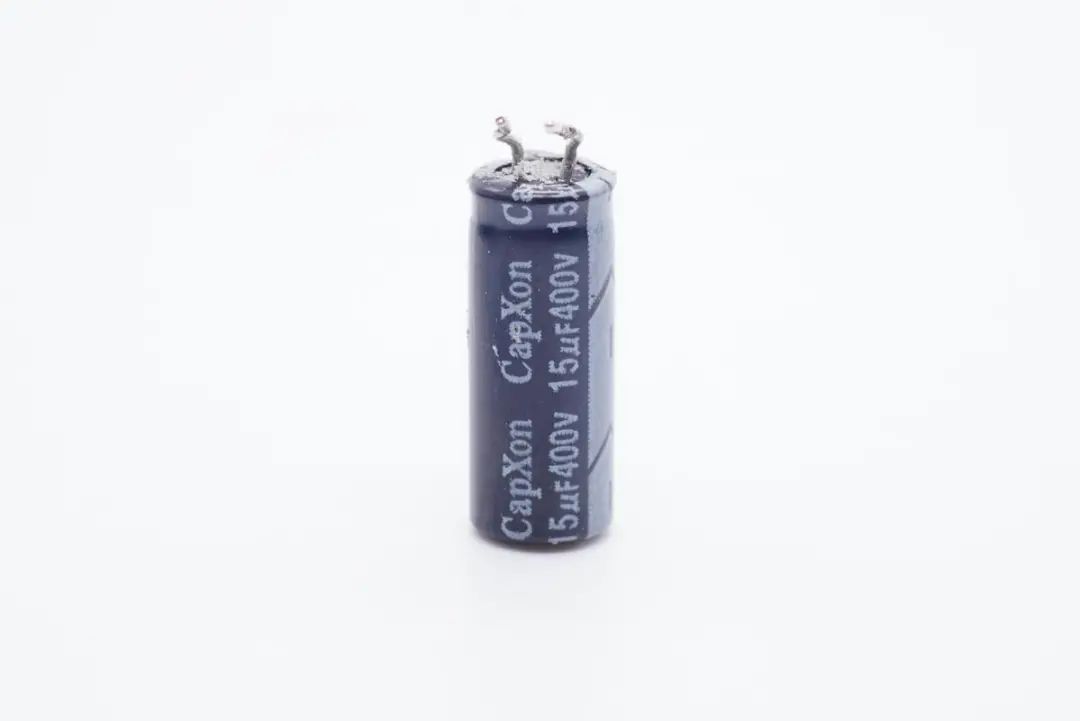

高压滤波电解电容来自CapXon丰宾，规格为400V 15μF。充电头网了解到，丰宾电容已被华为、绿联、ANKER、小米、vivo、惠普等知名品牌的百余款快充产品采用，质量也十分可靠。

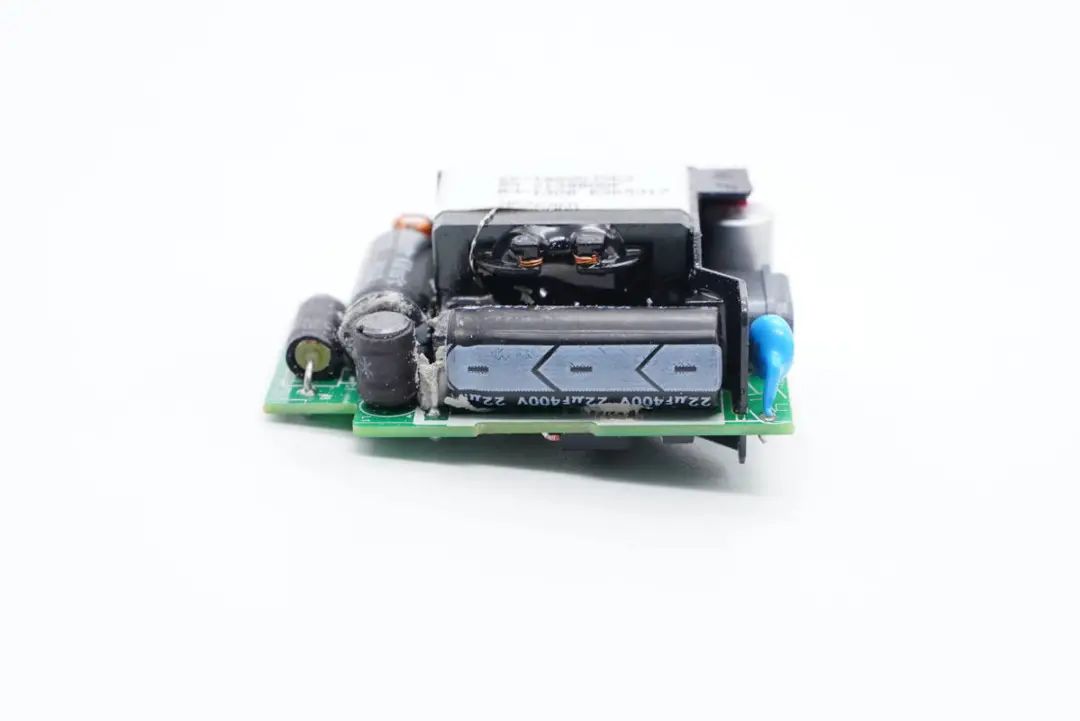

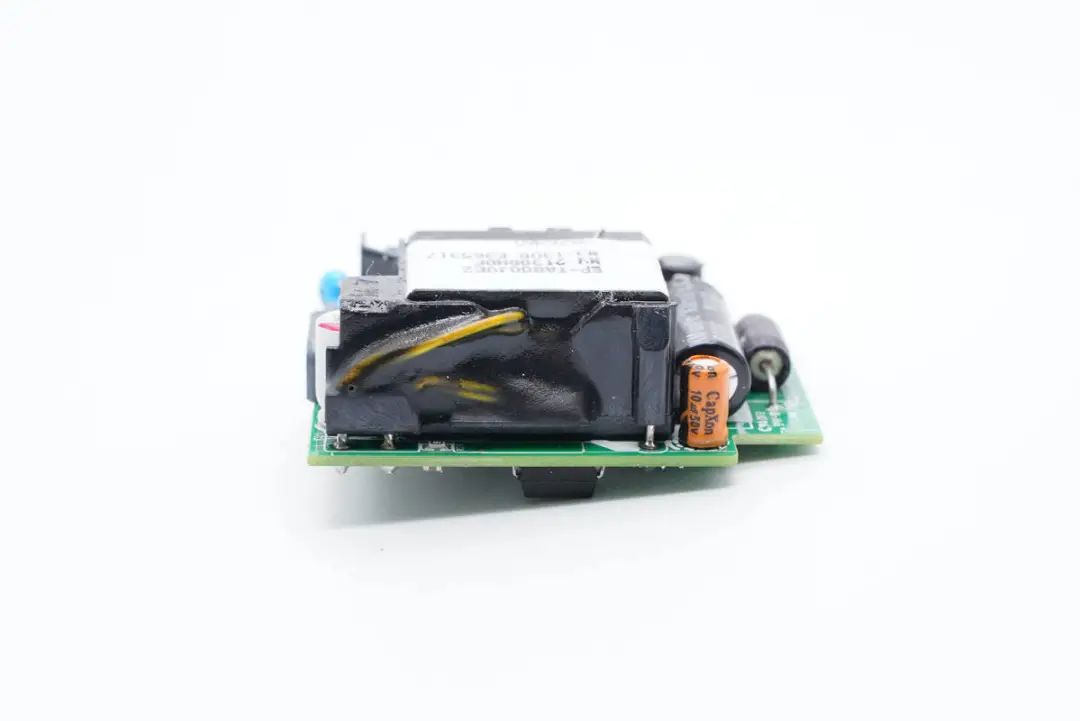

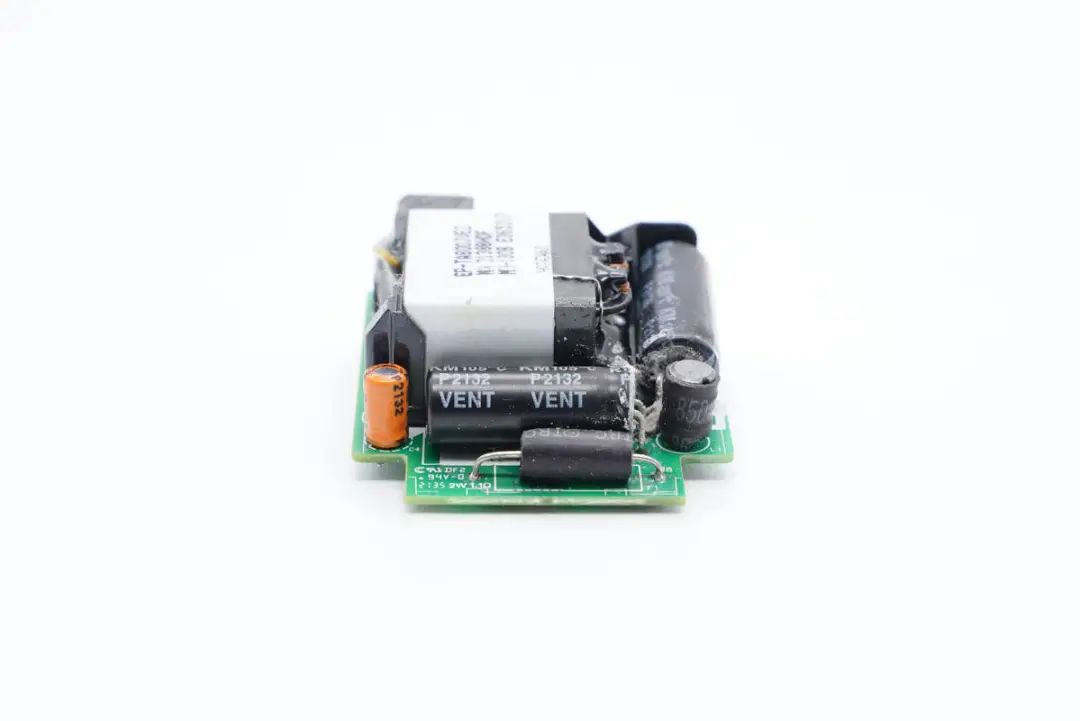

侧面设有高压滤波电解电容以及工字电感。

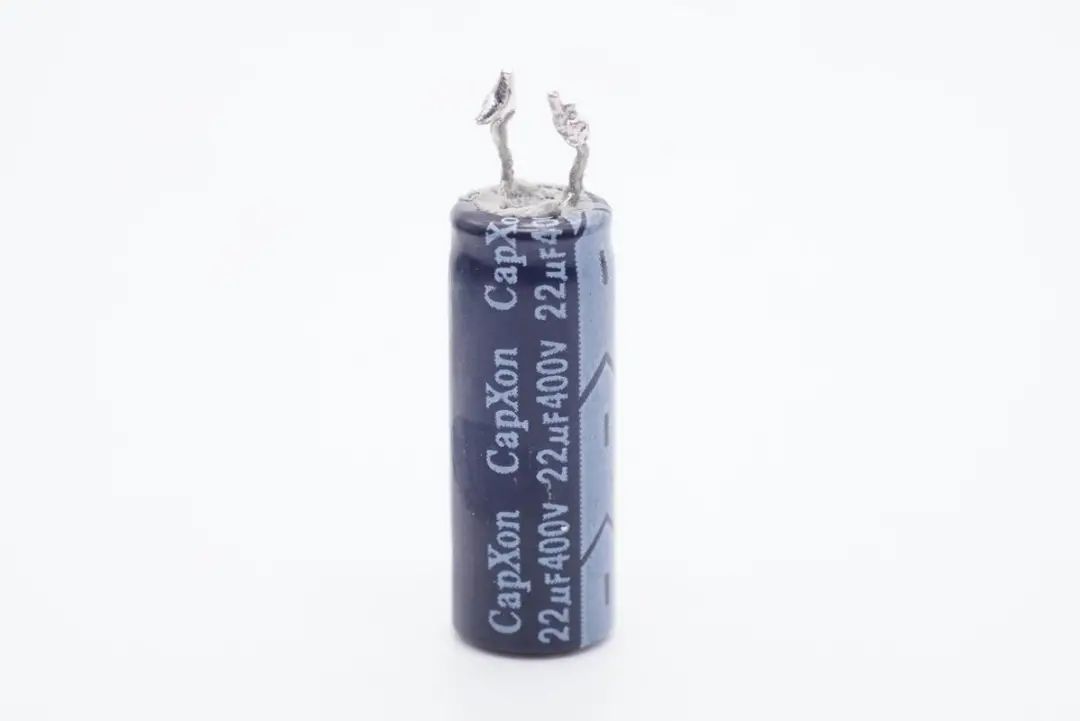

第二颗高压滤波电解电容也是来自丰宾，规格为400V 22μF。

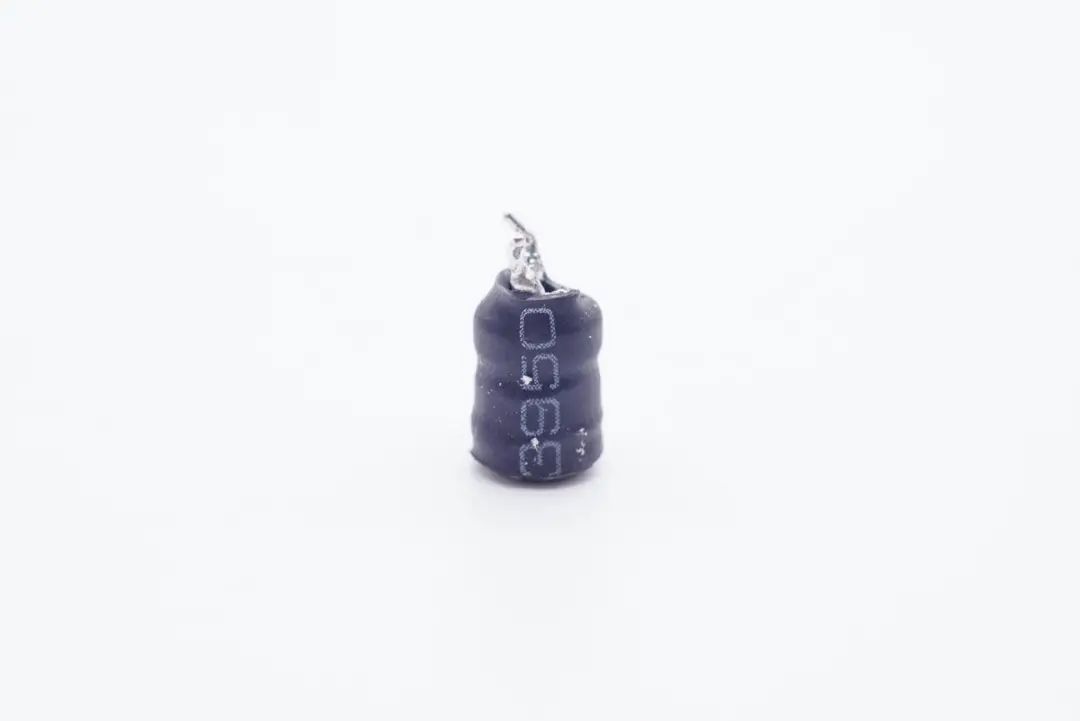

工字电感特写。

另一侧设有主控芯片供电电容以及变压器。

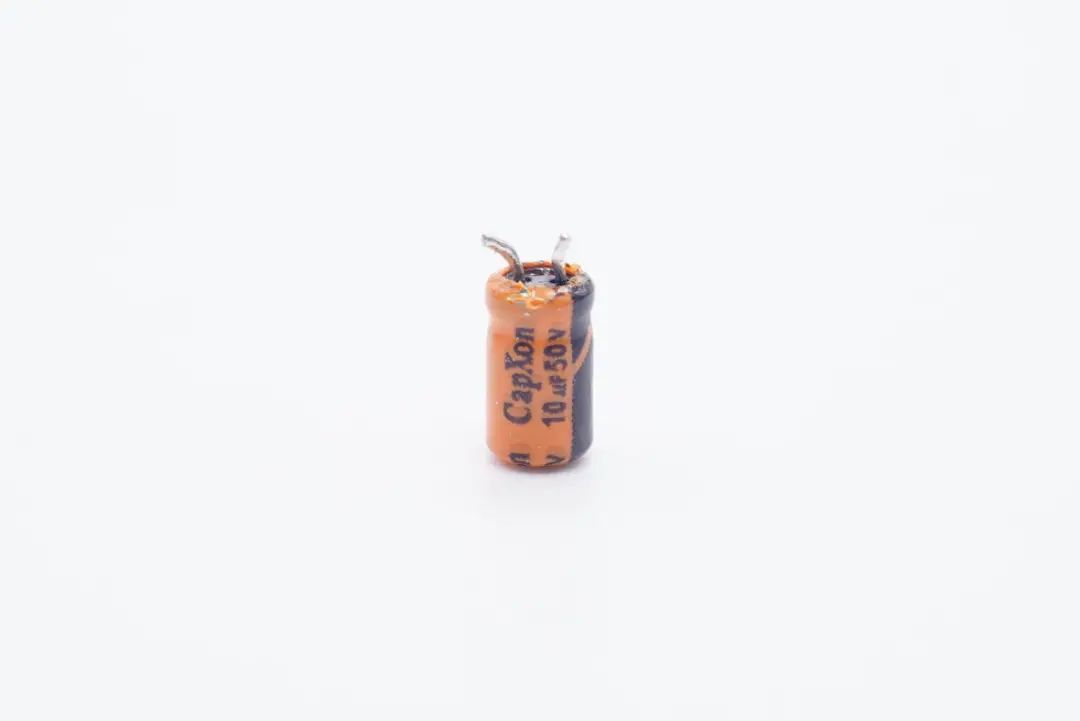

主控芯片供电电容也是来自丰宾，规格为50V 10μF。

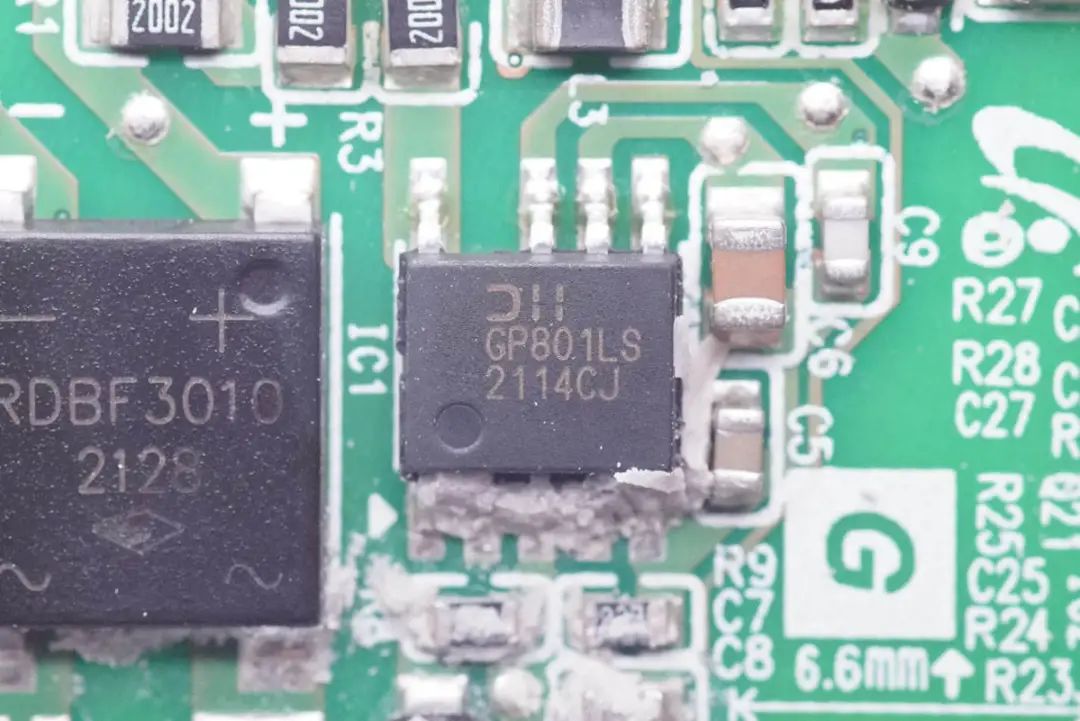

原边主控芯片是来自DIODES的三星定制芯片：GP801LS，SSOP9封装。

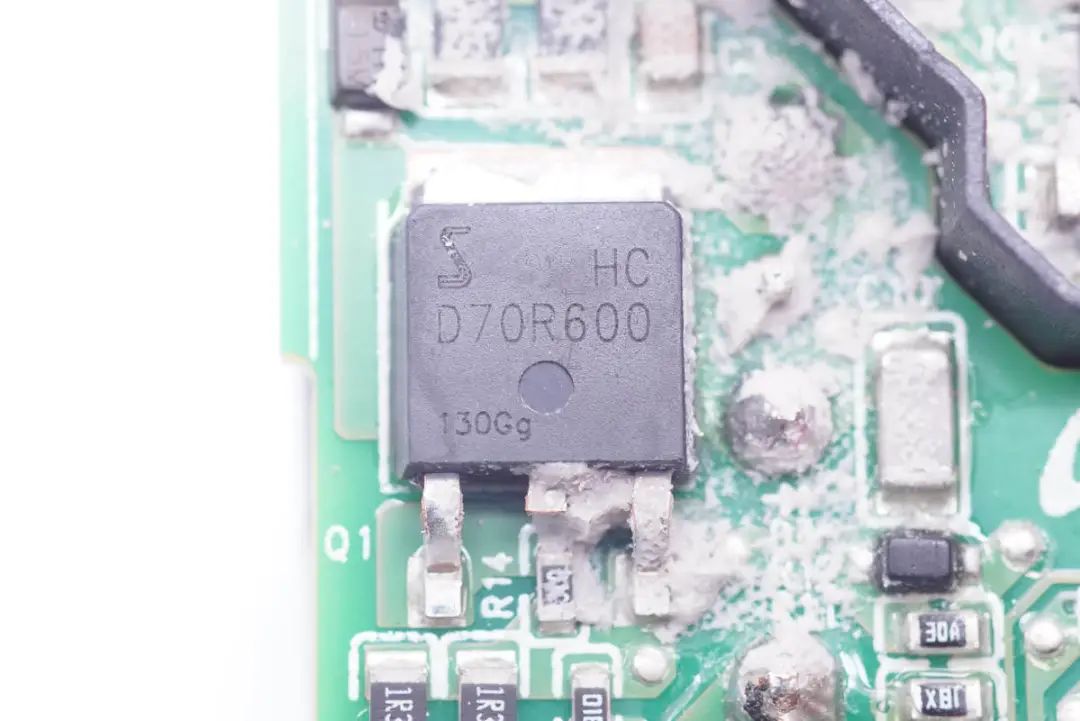

初级开关MOS管采用SemiHow HCD70R600，NMOS，耐压700V，D-PAK封装。

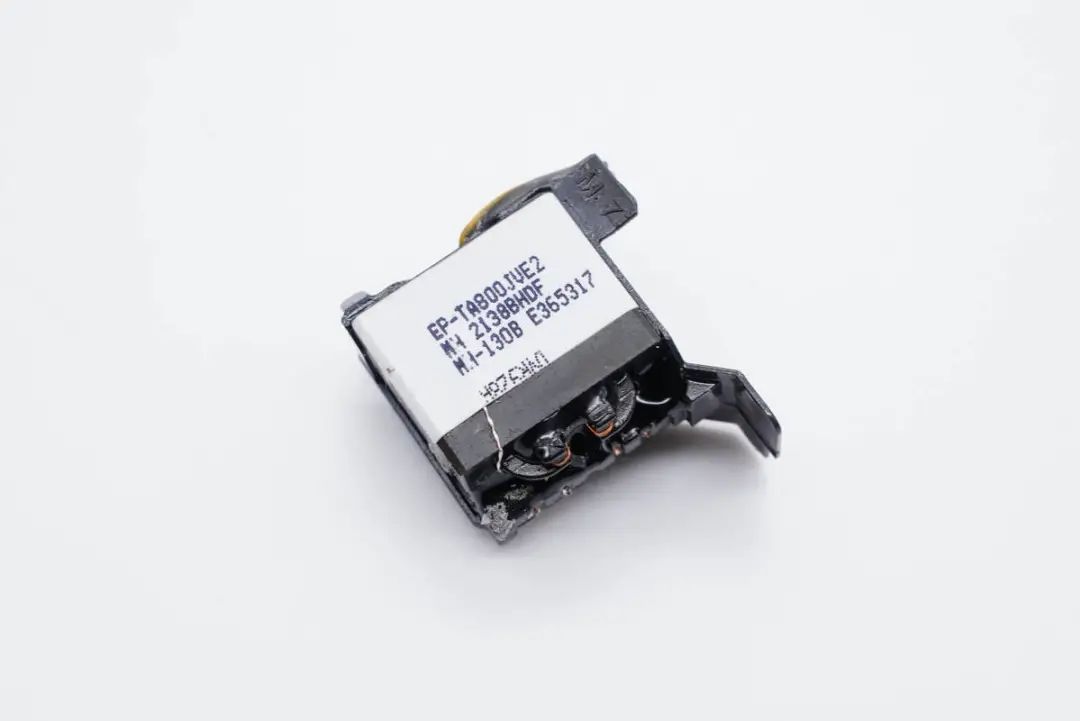

变压器器特写，外套塑料壳加固绝缘。

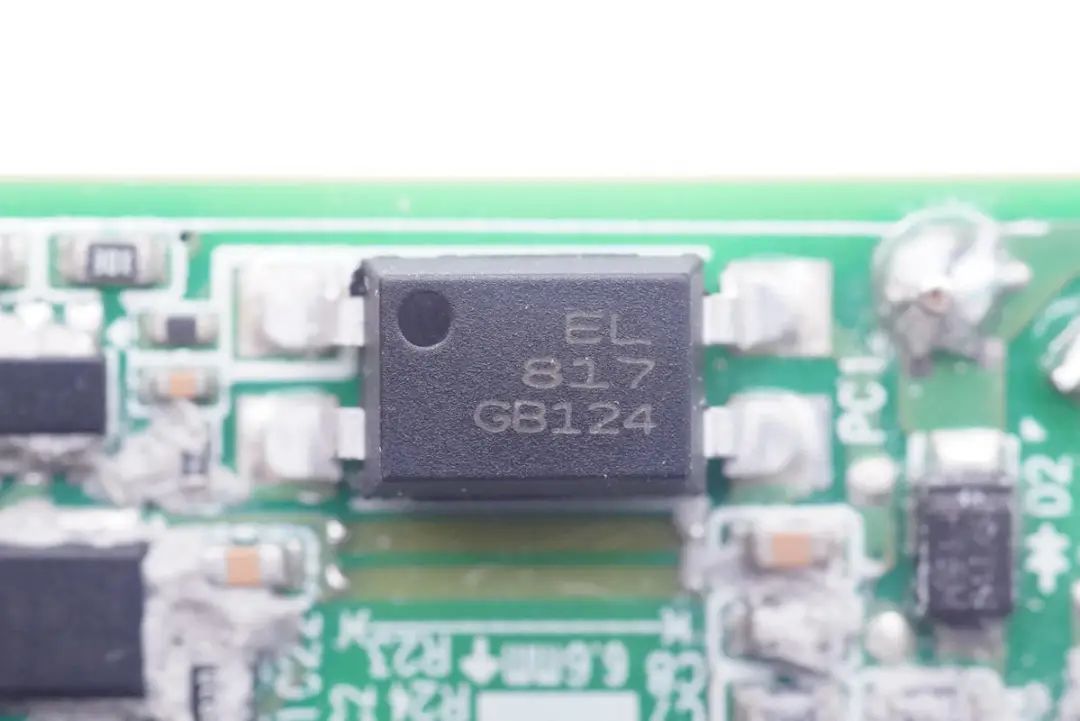

EL 817光耦，用于初级次级通信，反馈调节输出电压。

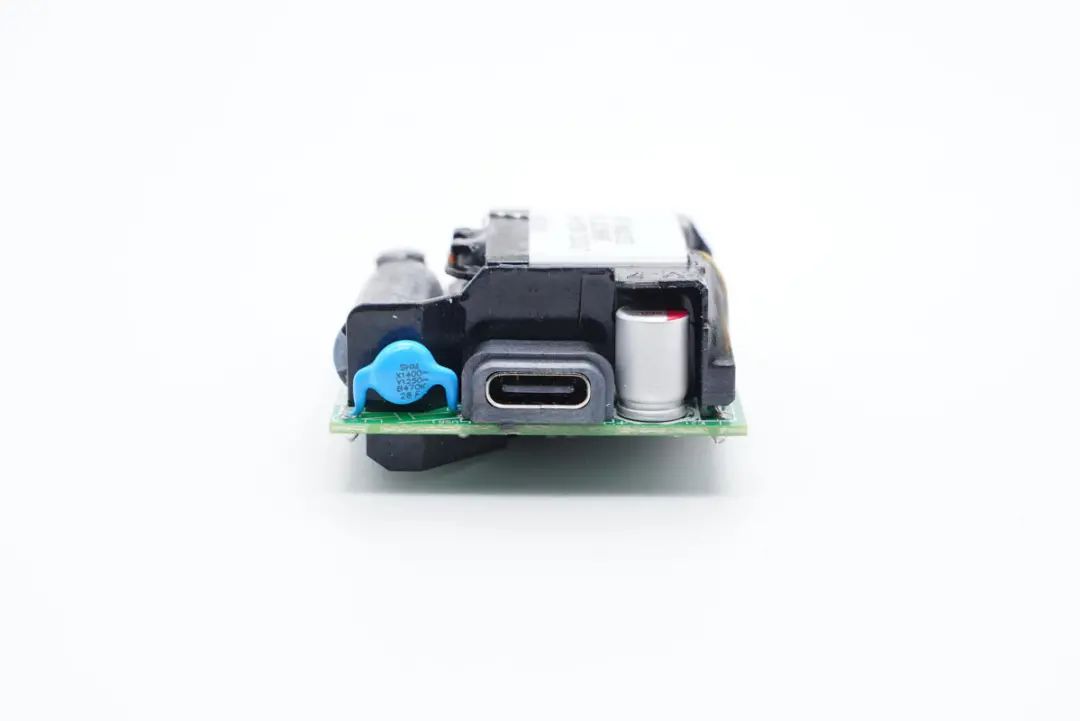

输出端一览，母座外套塑料壳加固，两侧分别是Y电容和固态电容。

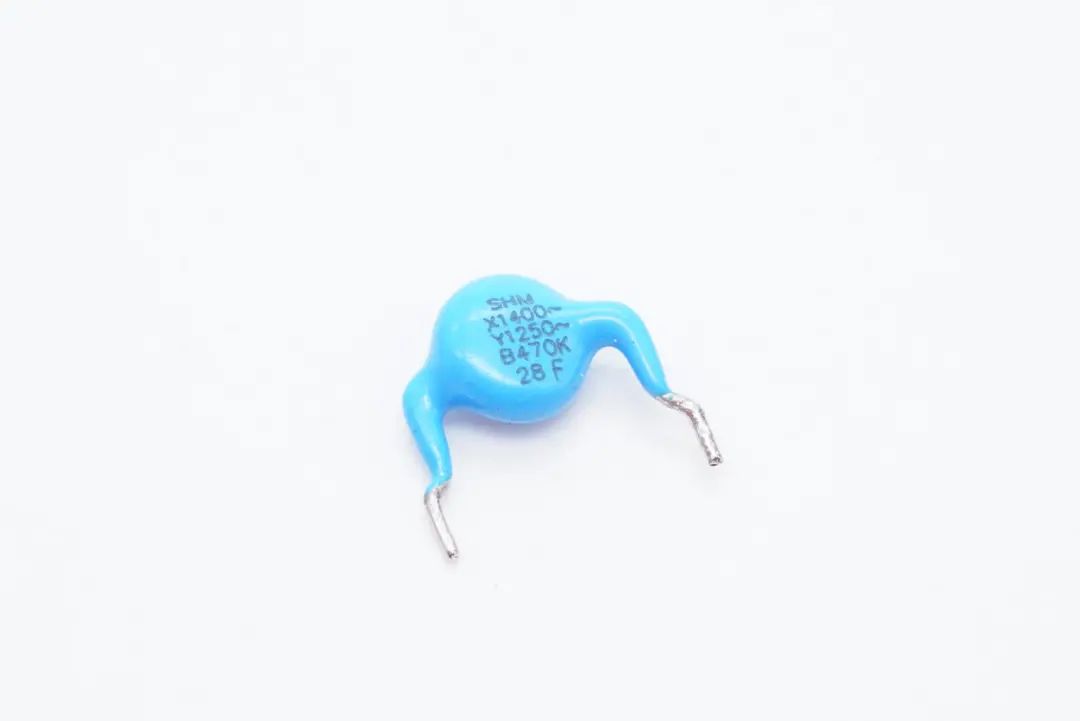

Y电容特写。

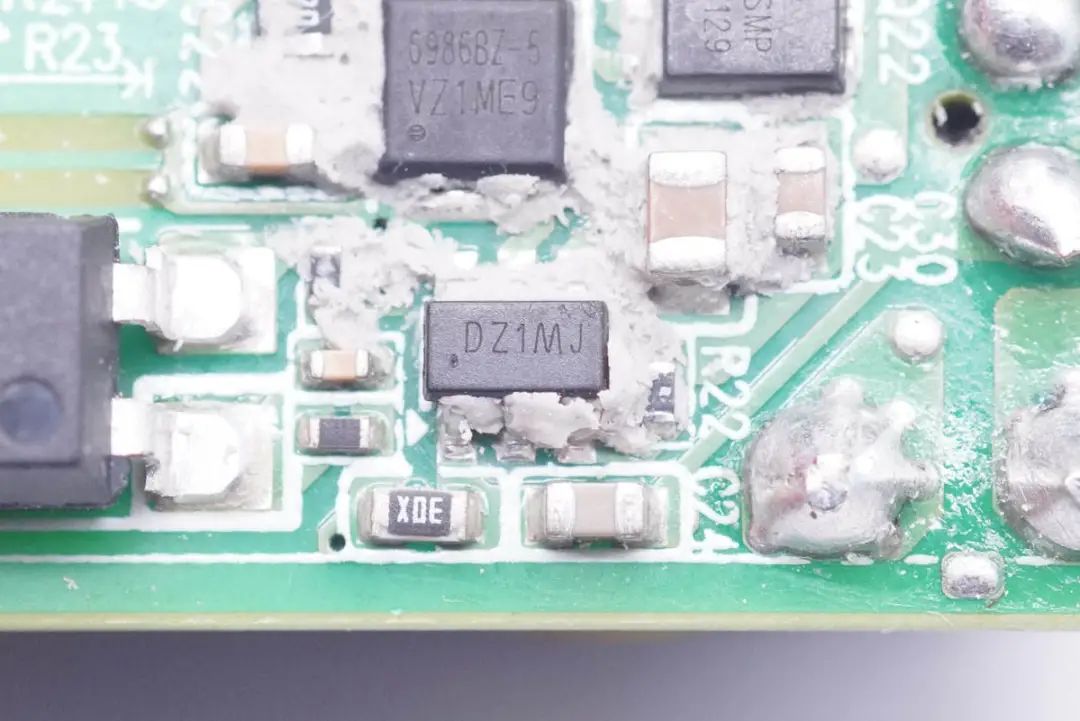

丝印DZ1MJ的同步整流控制器，同样是三星定制料号，采用SOT26封装。

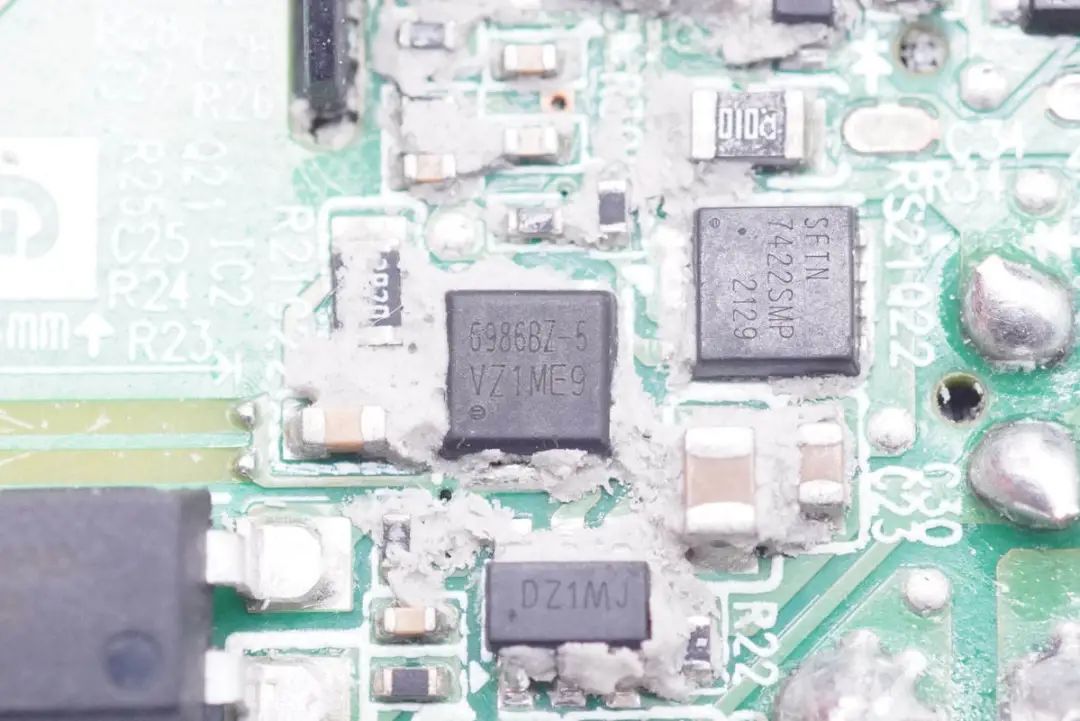

同步整流管采用博盛PDC6986BZ-5，耐压65V，导阻8.5mΩ，PPAK3x3封装。

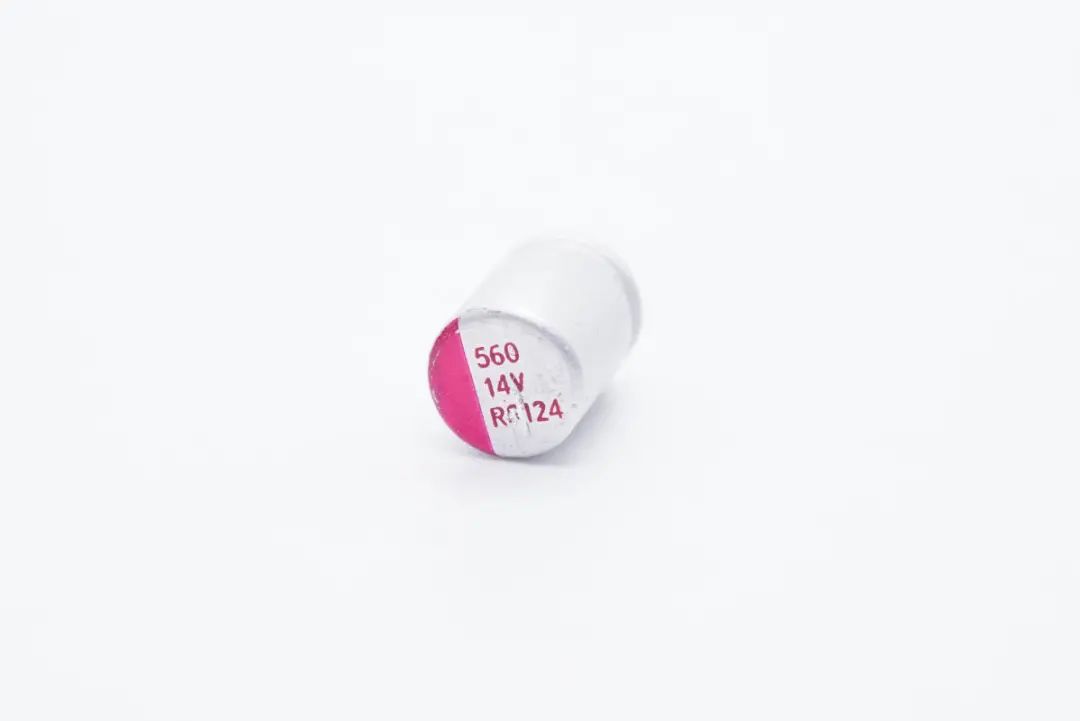

输出滤波固态电容规格为14V 560μF。

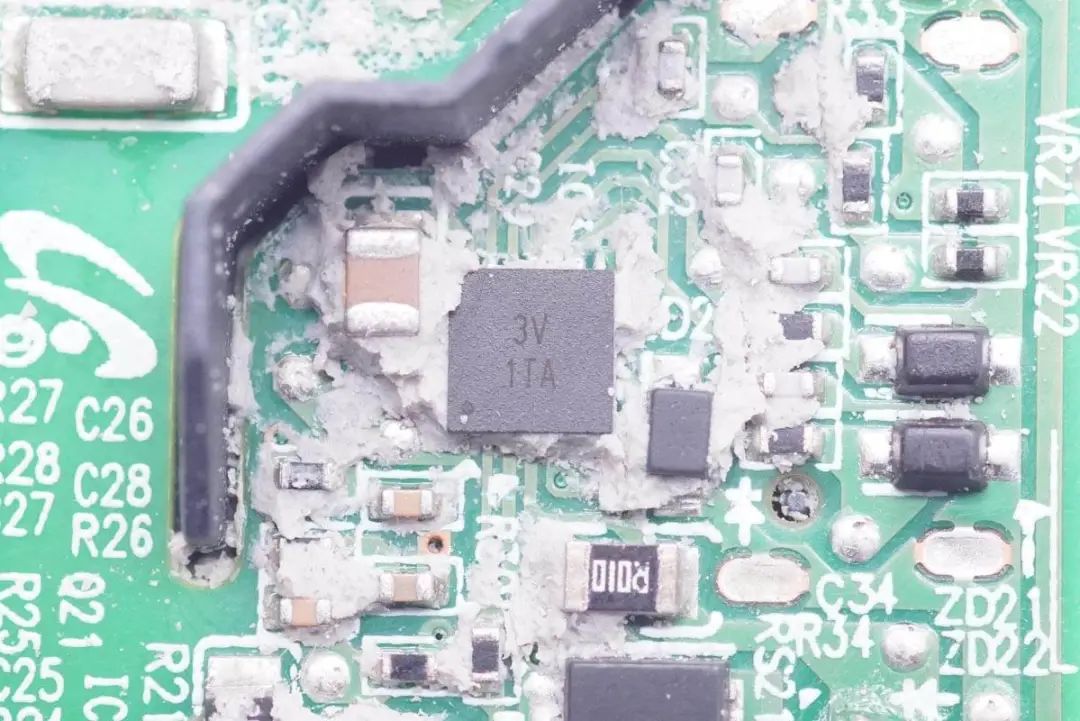

协议芯片是来自DIODES的AP43771，DFN3030-14封装。

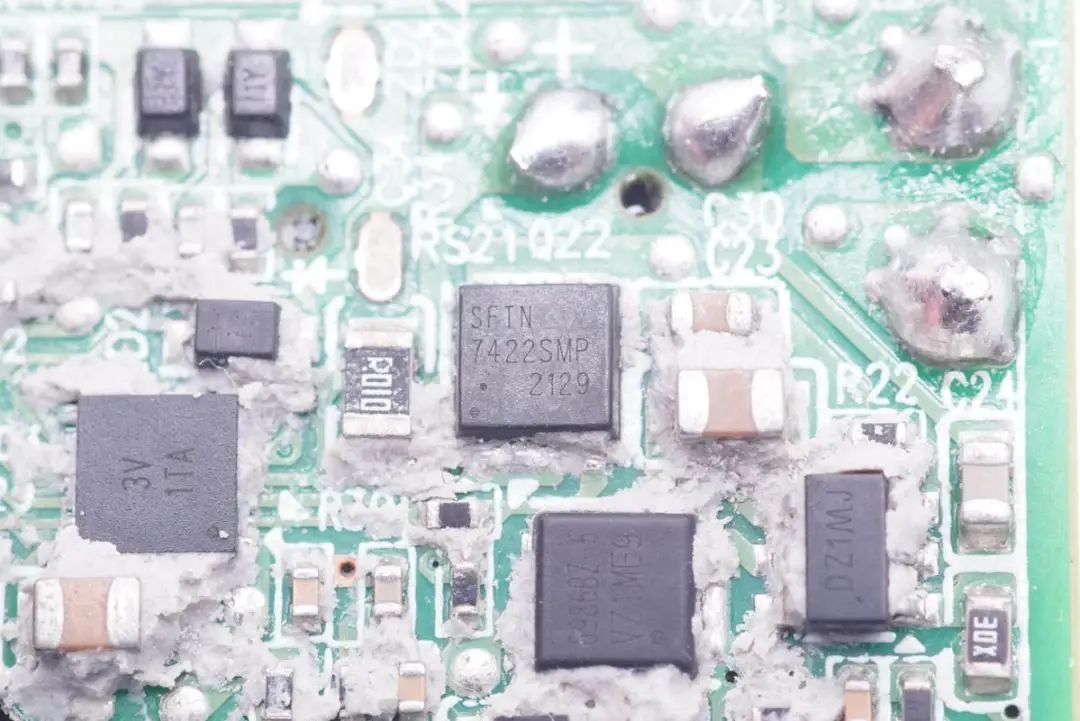

输出VBUS开关管采用互创国际SFTN7422SMP-HAF，耐压30V，DFN3030封装。

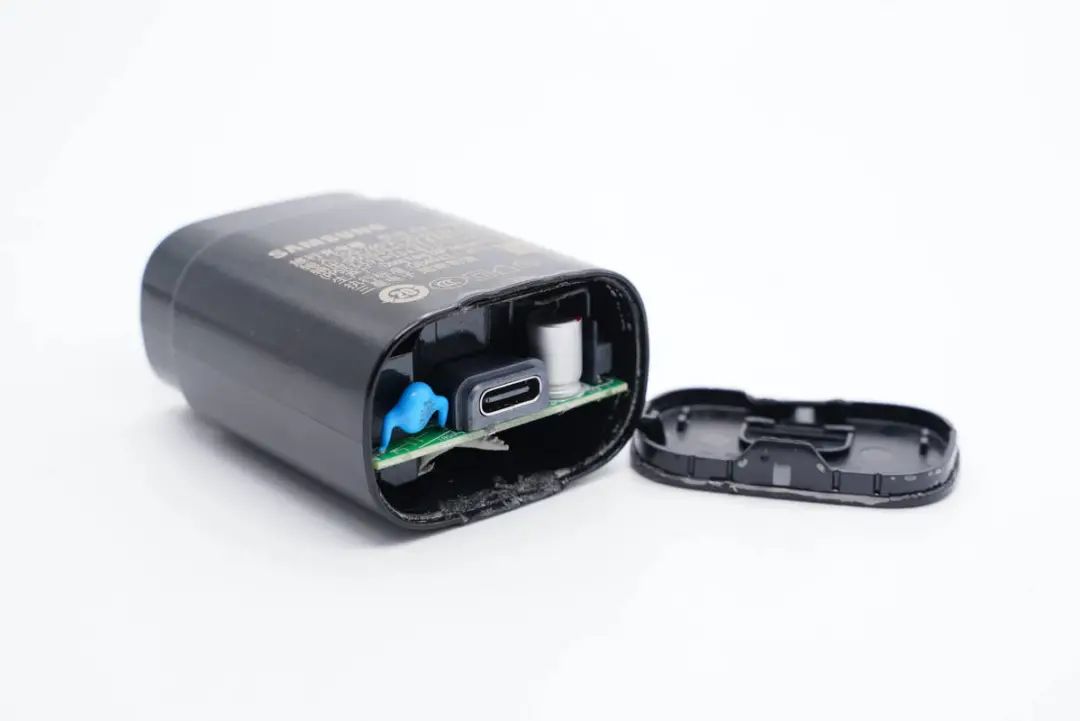

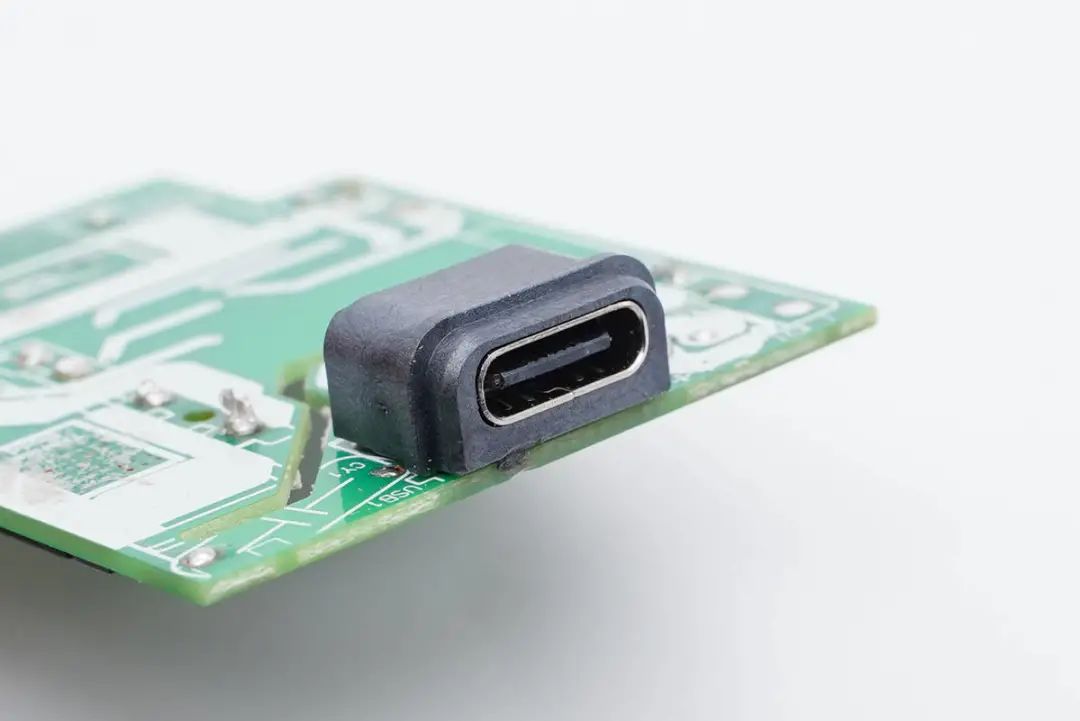

USB-C母座特写。

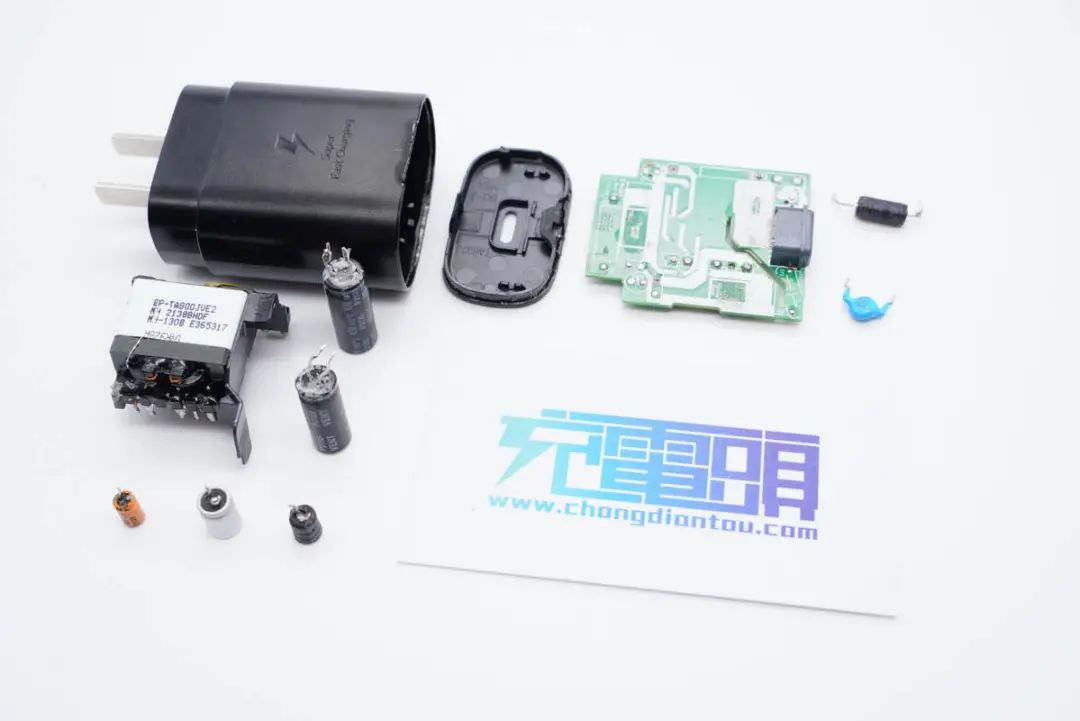

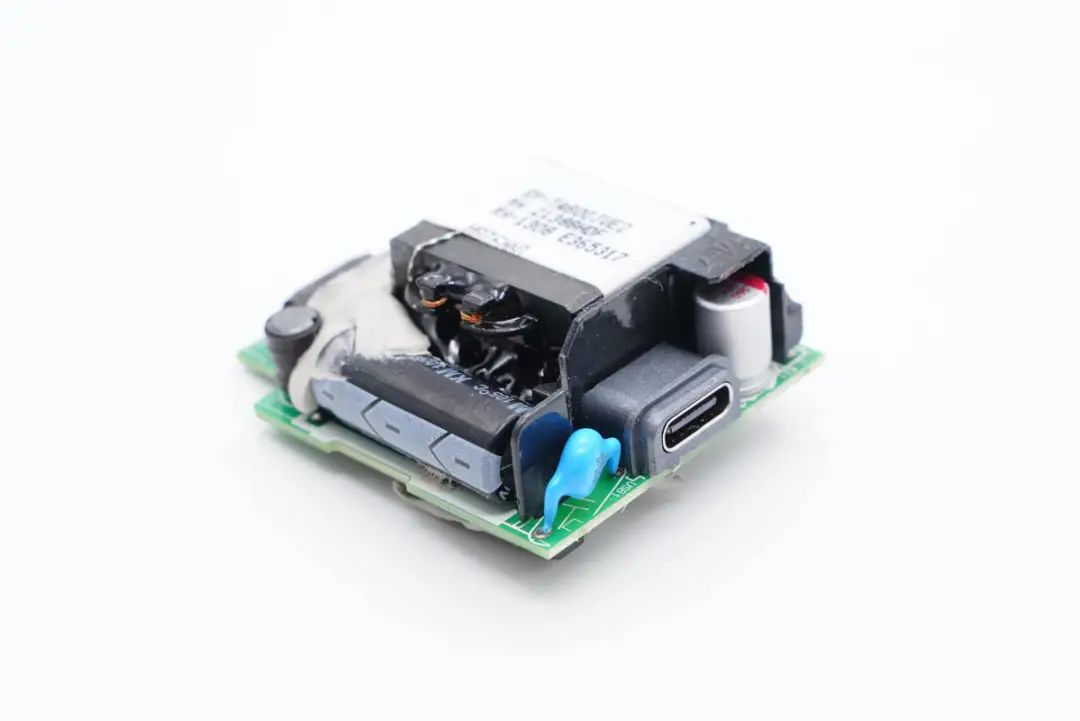

全部拆解完毕，来张全家福。

充电头网拆解总结

三星的25W充电器无论是哪个版本，性能都是一样的，支持QC4、PD3.0和PPS快充协议，具备5V3A、9V2.77A、3.3-5.9V3A和3.3-11V2.75A电压档位，可据此对充电器真伪做初步判断，有条件的可以通过POWER-Z KT002进行进一步验证，三个版本的测试结果是完全相同的，十分严谨。

而通过拆解发现，充电器内部元器件布局、用料也是基本相同，采用DIODES全套电源方案，丰宾电容进行滤波，元件打胶加固和帮助散热，USB-C母座外套塑料壳加固，整体的用料做工不错。
