图解多种磁芯优缺点

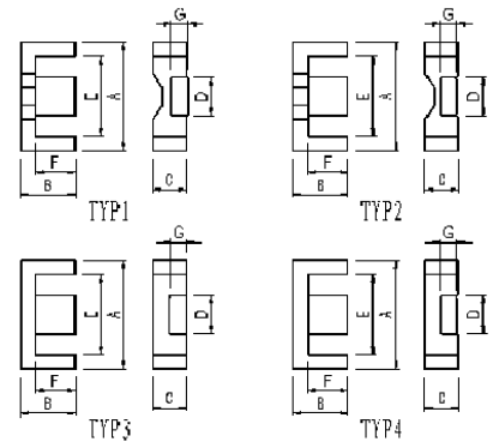

功率型EE、EEL、EF型功率磁芯



特点：引线空间大，绕制接线方便。适用范围广、工作频率高、工作电压范围宽、输出功率大、热稳定性能好。
用途：广泛应用于程控交换机电源、液晶显示屏电源、大功率UPS逆变器电源、计算机电源、节能灯等领域。



EI型功率磁芯



特点：结构紧凑、体积小、工作频率高、工作电压范围广、气隙在线圈顶端耦合紧、损耗低。损耗与温度成负相关，可防止温度的持续上升。
用途：电源转换变压器及扼流圈、DVD电源、照相机闪光灯、通讯设备及其它电子设备。




PEE、PEI功率磁芯

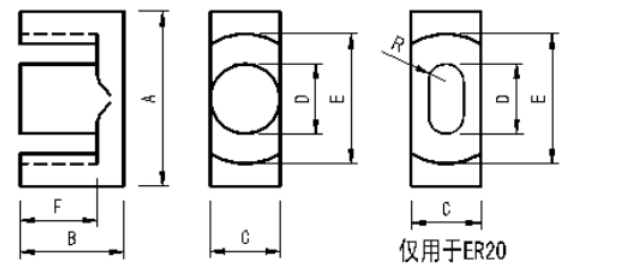

ER功率磁芯



特点：耦合位置好，中柱为圆形,便于绕线且绕线面积增大,可设计功率大而漏感小的变压器。

用途：开关电源变压器,脉冲变压器,电子镇流器等。




ETD型功率磁芯



特点：中柱为圆形,绕制接线方便且绕线面积增大,可设计出功率大且漏感小的变压器。其他如组装成本，安规成本，电磁屏蔽，标准化难易等各方面都很出色。

用途：开关电源，传输变压器，电子镇流器。广泛应用于家电、通讯、照明、医疗设备、办公自动化、军品、OA设备、电子仪器、航空航天等领域。



EQ/EQI型功率磁芯

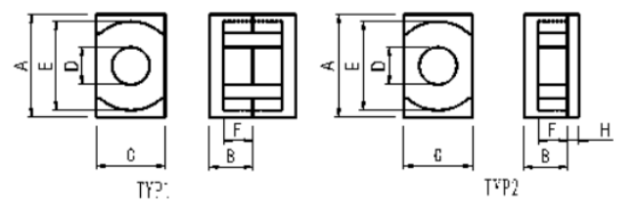

EP型功率磁芯



特点：具有磁屏蔽效果好、分布电容小、传输衰耗低、电感量高、漏感小、磁场分布均匀等优点，且骨架配有多路接头，易设计多路输出变压器。
用途：宽带变压器、电感器、隔离变压器、匹配变压器，广泛应用于程控交换机终端和精密电子设备等领域。

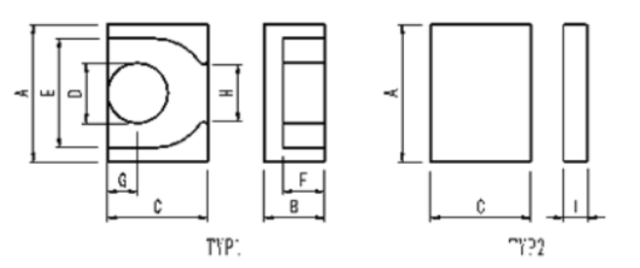

EFD型功率磁芯



特点：具有热阻小、衰耗小、功率大、工作频率宽凳使用优点。成品重量轻、结构合理、易表面贴装。
用途：广泛应用于体积小而功率大的变压器，如精密仪器、模块电源、计算机终端输出等。

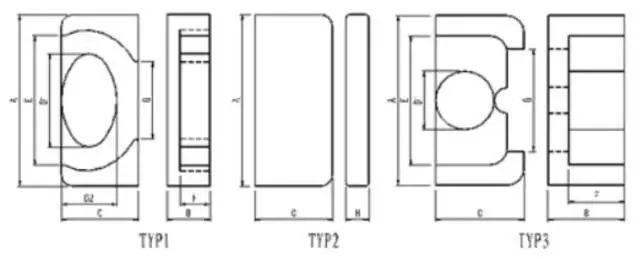

EPC功率磁芯



特点：具有热阻小、衰耗小、功率大、工作频率宽、重量轻、结构合理、易表面贴装、屏蔽效果好等优点，但散热性能稍差。

用途：广泛应用于体积小而功率大且有屏蔽和电磁兼容要求的变压器，如精密仪器、程控交换机模块电源、导航设备等。



POT功率磁芯



特点：体积小、感抗高、绕线方便、磁屏蔽及散热效果均衡。
用途：载波滤波器、高灵敏度感应器、高效率传感器、电源转换变压器等。

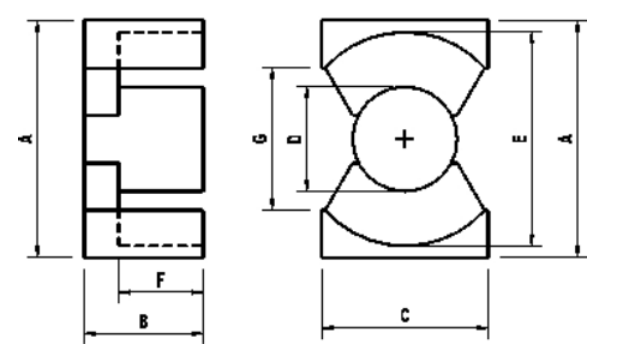

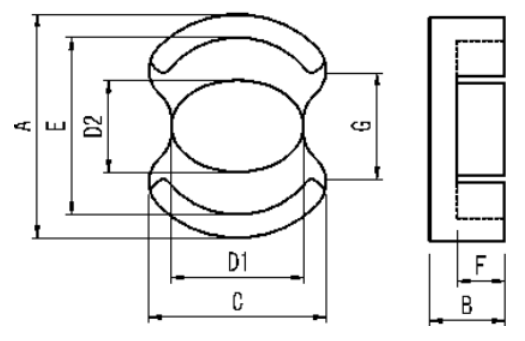

PQ功率磁芯



特点：损耗小，温升低，抗干扰性能好，形状合理，功率范围大（50W-1000W），能有效减少安装体积，备有多个引脚，绕制接线方便。组装成本低，易满足安规要求，但标准化较难。
用途：主功率变压器、驱动变压器、平滑扼流圈、辅助功率变压器。主要应用于网络、通讯、电源、电器设备、医疗等领域。

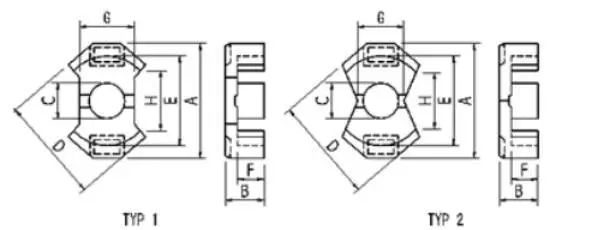

RM型功率磁芯


特点：磁屏蔽效果好，抗干扰能力强，漏磁小，分布电容低，骨架备有多路引脚，可设计多路输出变 压器，可高密度安装。但散热较差，安规成本较高。
用途：辅助功率变压器、驱动变压器、宽带变压器、载波滤波器、高稳定性滤波器。主要应用于载波通讯、网络、数字、电视、电子仪器等领域。

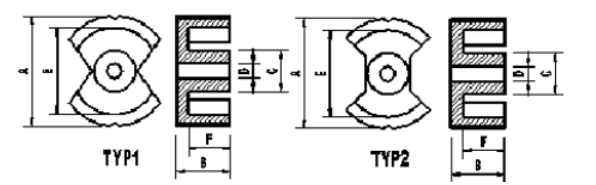

PM功率磁芯



特点：漏磁小，损耗低，功率大，分布电容小。
用途：主变压器,推动变压器。主要应用于超声波清洗，激光设备等领域。



LM型功率磁芯






LP、LPI功率磁芯






SEP、EPI型功率磁芯





U型功率磁芯






高导型U型高导磁芯


特点：具有阻抗偏差小，输出电流大，感量高，可抑制高次谐波等特点。

用途：滤波共模变压器。广泛应用于彩电，计算机，显示器等电子设备。

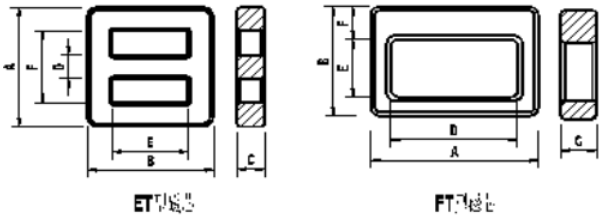

ET、FT型高导磁芯



特点：杂散电容小、纹波系数低、漏磁少、电感高。
用途：彩电、显示器、计算机、可视电话、对讲等。



EE、EEL、EF型高导磁芯


特点：引线空间大，绕制接线方便。适用范围广、工作频率高、工作电压范围宽、热稳定性能好。
用途：广泛应用于电源滤波器、EMI滤波器、小型脉冲变压器等领域。




EI型高导磁芯


特点：结构合理，制作工艺简单，窗口较大，散热条件好，漏磁小。
用途：音频变压器，电源滤波器、EMI滤波器、小型脉冲变压器等领域。




EP型高导磁芯



特点：具有磁屏蔽效果好、分布电容小、传输衰耗低、电感量高、漏感小、磁场分布均匀等优点，且骨架配有多路接头，易设计多路输出变压器。
用途：宽带变压器、电感器、隔离变压器、匹配变压器，广泛应用于程控交换机终端和精密电子设备等领域。



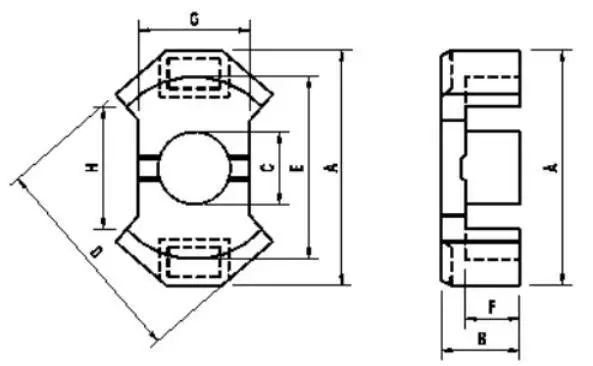

RM型高导磁芯



特点：磁屏蔽效果好，抗干扰能力强，感量系数高，漏磁小，骨架备有多路引脚，可设计多路输出变压器，可高密度安装。但散热较差，安规成本较高。
用途：主要应用于载波通讯、网络、数字、计算机等领域。

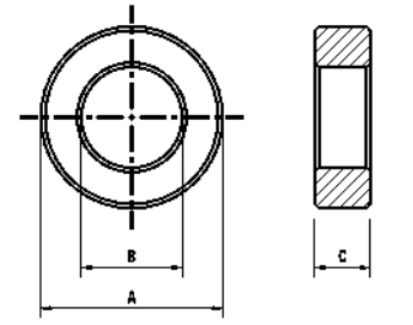

T型高导磁芯



特点：输出电流大，损耗小，耐电压，电感高，价格低。但绕线成本高，很难大批量生产。
用途：扼流线圈，EMI/RFI滤波，音频变压器，广泛应用于各类节能灯，音响，控制电路及其它电子设备。
