四种最简单的防反接电路

转自 | 达尔闻说

关于芯片着火冒烟电容爆炸，很多小伙伴都有切身体验呀。

我们为了更好地“言传身教”，特意安排了一期不小心反接电源的视频给大家。注意，视频的重点不是看芯片怎么着火了，而是教给大家四种简单实用的防反接电路设计。

废话不多说，直接上干货！4种防反接电路如下：

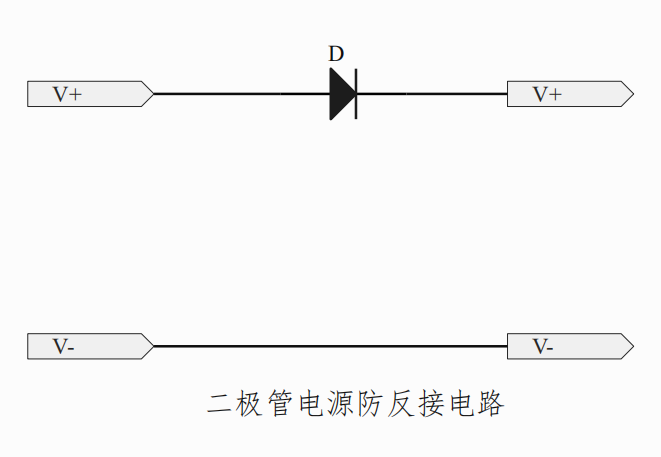

第一种：二极管防反接电路

单个二极管串联到电源输入端，防反接电路原理是利用二极管的单向导电性，正向导通，反向截止。当不小心反接电源时，二极管不导通，不会损坏任何器件。

但是这个电路有一个缺陷，正常工作时候，我们要考虑在二极管上产生的0.7V的电压降。对供电电压有严格要求的电路，就不推荐使用，0.7V的电压降可能会导致电路不工作。

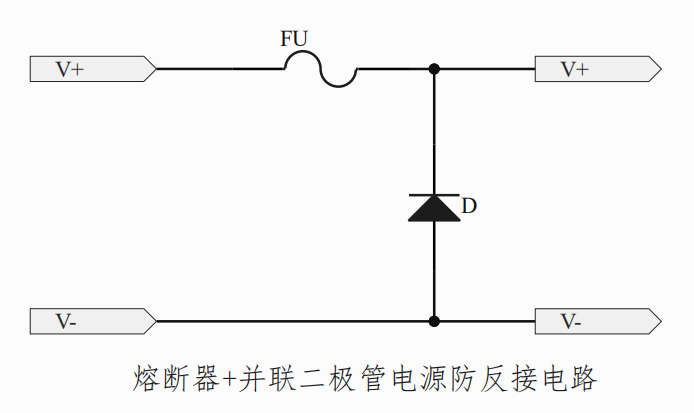

第二种：熔断器+并联二极管

这种防反接的原理也是利用二极管的单向导电性。当电源正常接入时，二极管不工作，电流通过熔断器流入电路，当电源反接后，二极管瞬间导通，电源正负极近似短路。此时，短路产生的短路电流将熔断器熔断，达到反接保护效果。需要注意的是，熔断器的选型上要跟自己的电路特性配合。重新跟换熔断器后，电路正常工作。第三种：全桥整流器防反接电路

工作原理比较简单，输入全桥整流器的电源极性无论怎样，输出始终是固定的。所以无论正反接，电路都可以工作，但是，有优点就会有缺点，在工作过程中，全桥整流器上会产生1.5V左右的电压降。第四种：低内阻的MOSFET防反接工作原理是当电源正常接入是，MOSFET导通，当电源反接后，MOSFET截止，达到反接保护效果。这里需要说明的是，采用N-MOS和P-MOS都可以达到电源防反接功能，只是两种管子连方式不同。正常通电时，电路正常工作，MOS管电压降较小。反接电源时，电路不工作，达到了电源反接保护功能。但是在选择MOS管时，需要注意MOS管的导通电压。
以上四种电源防反接电路是全部经过验证的，保证可以安全工作。只是他们各有优缺点，大家使用时根据自己的需求进行选择即可。
除了使用元器件起到防反接的功能之外，最简单的是使用防反接的电源接口了。防反接接插件形式种类多，根据电源功率选择就可以了。当然了，也有小白大力出奇迹，硬把防反接插头怼进去的。无论如何，希望大家在设计电路或者调试的时候，认真做好保护，注意安全。
