各类充电器层出不穷，充电器市场竞争愈发激烈！

　　【哔哥哔特导读】各大电子变压器厂商看到了平面变压器未来的巨大的潜力，纷纷入局。经纬达采用新一代变压器设计技术，设计出的平面变压器，与相同的有效体积的传统线绕型变压器相比，其平面变压器的热阻下降高达50％。

　　如今，充电器市场竞争非常激烈，各类的充电器层出不穷。

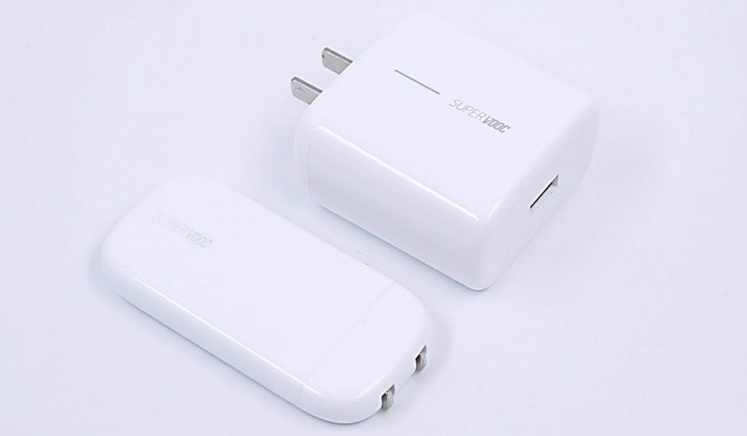

　　去年12月份，OPPO上架了一款50W“饼干”超级闪充充电器，50W超闪饼干充电器采用脉冲充电这种全新的充电技术。官方表示，50W 超闪饼干充电器引入了氮化镓高频开关，使变压器单次储能需求变小，进而减小变压器体积。功率器件的开关频率大幅提升，超过100KHz的频率成为新起点。

　　在追逐大功率，小体积，高效率过程中，平面变压器是业内一直在尝试使用的一种新型高频铁氧体电感元件。由于平面变压器造型方正，适合于平面贴装，方便设计，并可使各类型电子产品实现轻薄小型化。与常规的变压器相比，平面变压器除了结构体积上的优势之外，还具有电流密度高、效率高、漏感低、发热量小，散热性好等优点，已经在消费电子、汽车电子、医疗设备、工业控制等多种领域引起重视及并实现小规模应用。

　　两种主流组合式平面变压器

　　开关频率的提升，也对变压器的选型带来新的挑战。氮化镓快充的横空出世，使得平面变压器得以大规模商用，市面上出现了两种应用类型，分别是：单纯PCB＋磁芯组合；PCB＋磁芯＋同步整流电路的组合。

　　单纯PCB＋磁芯组合平面变压器。这类变压器具有通用性强，方便大规模生产的特点，在大功率快充中能经常看到。其特点是：产品设计灵活，材料及组成结构较少，工艺难度较小，产品生产周期较短。

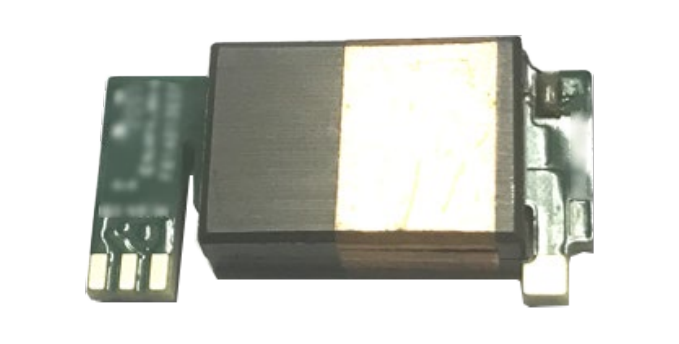

　　PCB＋磁芯组合平面变压器图

　　PCB＋磁芯＋同步整流电路的平面变压器。近期，这类变压器也开始在大功率充电器中应用，与以往平面变压器不一样的地方，在于此类变压器上的PCB也承载了电路的分工，因此可见上面有众多阻容和功率器件。

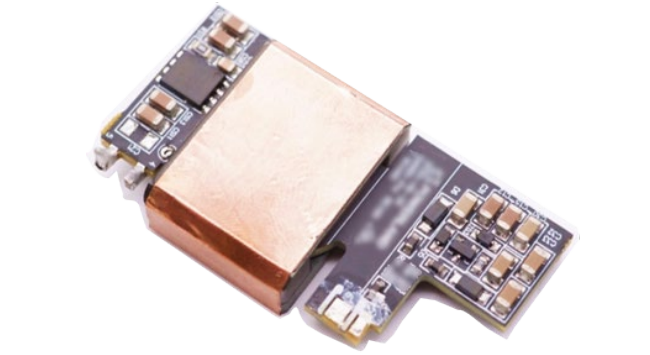

　　PCB＋磁芯＋同步整流电路图

　　迎难而上 行业竞先钻研

　　在充电器市场激烈竞争的背后，作为上游元件的电子变压器行业竞争同样非常激烈，各大电子变压器厂商看到了平面变压器未来的巨大的潜力，纷纷入局。

　　众所周知，电子变压器产业是一个劳动密集型产业，在面对现在下游客户更加精密、更加复杂、更高标准的产品需求，往往显得力不从心。而平面变压器的生产研发要求就更为严苛。

　　首先，其对设计人员水平要求有所提高；其次，产品性能设计，需要建模仿真，研发成本高；还有，产品结构设计，需要同步加入自动化产线要求。这一系列要求，使得平面变压器的设计制造难度比传统变压器高出不少。

　　即便有诸多难题等待电子变压器厂商去攻克，但有实力的厂商总能找到解决的突破口。

　　记者了解到，四川经纬达科技集团有限公司采用新一代变压器设计技术，设计出的平面变压器，可实现22层PCB板电路。在工作状态下，其性能测试显示出，与相同的有效体积的传统线绕型变压器相比，其平面变压器的热阻大大下降（高达50％）。

　　经纬达工程师解释说，这是由于平面磁芯的表面积有很大提高，更加有利于散热，使其能够工作在较高的功率密度下，还能保持在可接受的温升范围内。

　　引进仿真／自动化技术 整合优质供应商

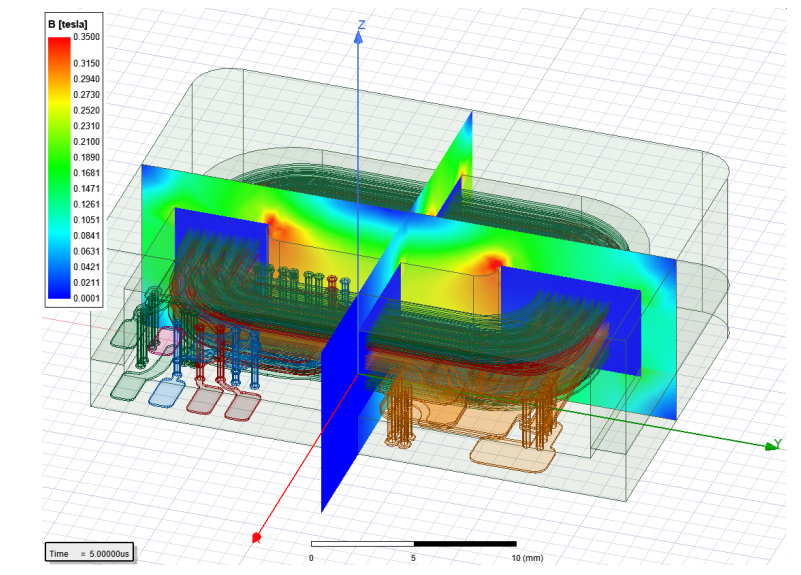

　　平面变压器作为技术驱动产品，对研发能力要求较高。经纬达在设计研发过程中，积极寻求合作，引入了仿真先进技术，助力产品研发。通过软件仿真，可以模拟变压器参数、热辐射参数等功能，大幅提高了产品测试效率，快速助力平面变压器的研发与改进，协助研发工程师更快掌握产品的测试数据等各项参数。

　　经纬达科技还整合了优质供应商，在平面变压器磁芯技术方面，他们与东磁、安磁、西磁等国内知名磁性材料厂商合作。并采用CCTC超声印制板，为产品质量提供保障。

　　在生产方面，经纬达平面变压器生产过程可实现全自动化。他们计划铺设5条全自动化生产线，月产量将达到5KK只，满足平面变压器生产需求，大幅提高产品一致性和产品品质。自动化产线根据具体生产工序分为四个模块，每个模块仅需一名操作员，有效降低了生产成本。

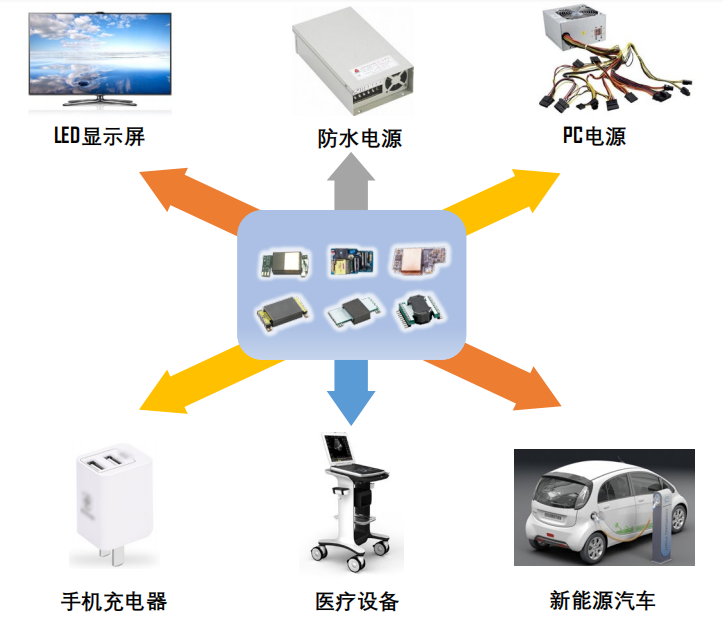

　　据了解，经纬达平面变压器产品运用广泛，产品面向华为、OPPO、VIVO等多家知名客户。经纬达负责人说，除了手机快充外，他们这款产品还可应用于电视机、防水电源、LED显示屏、医疗电源、新能源汽车、电脑电源，以及各类电器终端产品上。

　　经纬达希望通过他们精湛的研发水准与生产能力，助力各终端领域快速发展，为实现“中国智造”添砖加瓦。

　　本文为哔哥哔特资讯原创文章，如需转载请在文前注明来源
