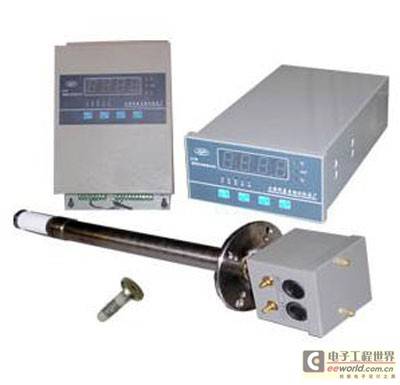

氧化锆氧量分析仪的结构及种类

防尘装置由防尘罩和过滤器组成，能防止烟气中的灰尘进入氧化锆锆管内部，使锆管元件免受污染，并能起到缓冲气样作用。

氧化锆管元件是氧探头的核心部件，由它产生氧浓差电势信号。氧化锆管是陶瓷类金属氧化物，使用时必须避免剧烈震动，以免损坏锆管元件。

热电偶是探头内置加热器恒温控制之用，也是测量锅炉、窑炉烟道中被测气体的温度的元件，为氧量计算提供一个温度信号。加热器的作用是提供氧化锆固体电解质元件正常工作所需的温度，从而使其在低于600℃的被测烟气环境中也能正常工作。来自氧探头的氧电势信号、热偶温度信号经放大送A/D转换电路，与校正系数一起进行数据处理，即可得出氧含量的百分含量。同时，系统可实行氧电势、探头温度、校正系数值的显示，并对锆管的加热电炉进行恒温控制，且辅以断偶、超温保护、热偶反接保护，确保系统可靠工作。

按检测方式的不同，氧化锆氧探头分为两大类：采样检测式氧探头及直插式氧探头。

采样检测式氧探头

采样检测方式是通过导引管，将被测气体导入氧化锆检测室，再通过加热元件把氧化锆加热到工作温度（750℃以上）。氧化锆一般采用管状，电极采用多孔铂电极。其优点是不受检测气体温度的影响，通过采用不同的导流管可以检测各种温度气体中的氧含量，这种灵活性被运用在许多工业在线检测上。其缺点是反应时间慢；结构复杂，容易影响检测精度；在被检测气体杂质较多时，采样管容易堵塞；多孔铂电极容易受到气体中的硫，砷等的腐蚀以及细小粉尘的堵塞而失效；加热器一般用电炉丝加热，寿命不长。

在被检测气体温度较低（0℃～650℃），或被测气体较清洁时，适宜采样式检测方式，如制氮机测氧，实验室测氧等。

直插检测式氧探头

直插式检测是将氧化锆直接插入高温被测气体，直接检测气体中的氧含量，这种检测方式适宜被检测气体温度在700℃～1150℃时（特殊结构还可以用于1400℃的高温），它利用被测气体的高温使氧化锆达到工作温度，不需另外用加热器。直插式氧探头的技术关键是陶瓷材料的高温密封和电极问题。
