基于CPLD／FPGA的USB读写控制器

引言
    随着计算机科技的发展，无纸办公日益成为各单位日常办公的主要形式。而随着USB存储设备日益广泛的使用，数据泄漏的危害也越来越严重。因此在单位内部对USB存储设备的操作权限进行控制是很有必要的。
    本设计可将不同的USB存储设备(包括安全存储设备和普通存储设备)通过不同的接口接入到主机上，同时对主机和设备问传输的数据进行提取，分析和拦截。其应用范围比较广泛，为了方便介绍，本文将其作为USB存储设备管理系统的一部分，根据具体的应用来介绍控制器的设计原理。读写控制器可应用在对PC机与安全存储设备和普通存储设备的数据共享管理上。其中，PC机的数据要求被保护，安全设备的使用权限被严格控制，不会泄漏数据；而普通设备则没有采取任何安全措施，很有可能向外泄漏数据，比如通用的U盘。
    控制器的主要功能是通过不同的接口把两种USB存储设备区分开来，实时监测PC机和普通设备间的数据，当检测到PC机向普通设备写入数据包时，对其强行破坏，防止数据泄漏。

1 硬件原理
    系统的结构框图如图1所示。集线器芯片将上游一路USB总线分为两路：一路直接通过专用的USB接口与安全存储设备连接，另一路通过读写控制器和普通存储设备连接。读写控制器采用CPLD、USB转发器以及外围电路实现集线器和普通存储设备的连接。在CPLD中设计逻辑电路实现对USB转发器传输方向的控制，并对数据进行分析和拦截，以破坏从PC机向普通USB存储设备传输的数据，防止泄漏。

    集线器采用的是带有4个下游端口的GL850G。其端口传输的是USB总线的差分信号，故将其上游端口直接接PC机，下游端口接安全USB存储设备或读写控制器。

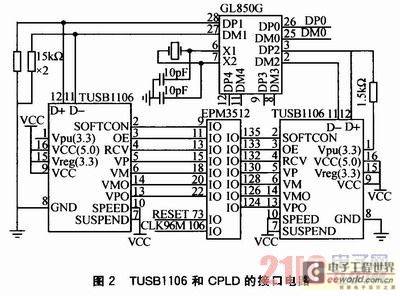

    读写控制器是由1片CPLD和2片USB转发器及其外围电路组成。CPLD采用的是Altera公司的EPM3512。它具有10000个可用的门、512个宏单元、208个可用的I／O引脚，调试和升级简便，开发十分灵活。市场上关于USB转接的芯片很多，本文设计的读写控制器要求功能简单、性能稳定，因此USB转发器采用TI公司的TUSB1106，既满足设计的要求，也不存在资源浪费。该芯片的详细介绍见参考文献。其中VP0、VM0引脚由CPLD驱动。VP、VM和RCV输人到CPLD中。TUSB1106和CPLD的接口电路如图2所示。

2 CPLD中的读写控制电路

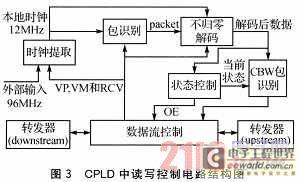

    CPLD中的读写控制电路包括时钟提取、包识别、不归零解码、状态控制、CBW包识别和数据流控制等模块，如图3所示。时钟提取部分见参考文献，包识别和不归零解码部分见参考文献。下面详细介绍状态控制、CBW包识别和数据流控制3个模块。

2．1 状态控制模块
    因为IJSB总线是半双工的，所以CPLD要控制总线数据的方向，即通过OE信号来控制TUSB1106是接收总线数据还是驱动总线。总线上所有的传输事务都始于令牌包。令牌包由主机发送，指明本次事务处理过程的含义，包括数据的传输方向、设备的地址及端点号等信息。

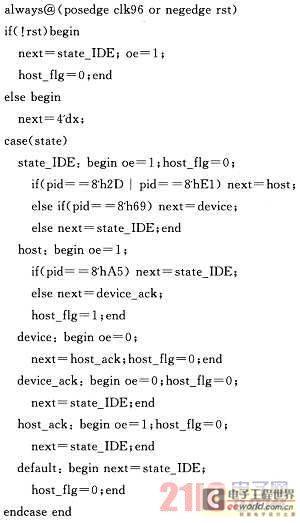

     在本模块中，通过对PID的检测可得到每个包的种类，控制状态机在初始状态、主机发送数据、设备发送数据、主机发送握手包和设备发送握手包等几个状态间跳转，从而控制其他模块的状态。下面为状态机的部分代码：

    可以看出，当令牌包是OUT包(PID为8\'hE1)或SETUP包(PID为8\'h2D)时，数据包由主机发往设备，握手包由设备返回给主机；如果令牌包是IN包(PID为8\'h69)时，则数据包由设备发给主机，握手包由主机返回给设备。在全速模式下，只可能有4种令牌包，除了这3种包外就只可能是SOF包，而该包没有后续的数据包和握手包，因此状态机仍为初始状态。如果一次传输事务出错，没有数据包或握手包，则主机和设备会通过超时来判断是否出错，而不会持续等待。在CPLD中，超时信号和系统复位信号相与之后作为本模块的复位信号。

[page]
2．2 CBW包识别和数据流控制模块
    USB Mass Storage Device在完成枚举之后就进入到仅批量传输模式。在仅批量传输协议中数据传输分为命令、数据和状态3个阶段。主机发送的命令被封装成CBW(Command Block Wrapper)包在命令阶段发送，以定义要操作的命令以及要传输的数据方向和长度。CBW的前4个字节是标志位，第15个字节是操作代码。

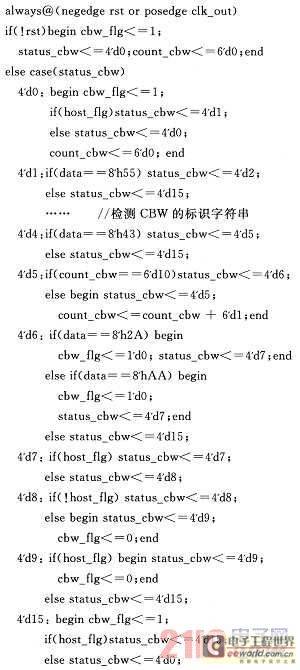

    在本设计中，借助序列识别的思想识别出写命令的CBW，并在接下来的数据阶段将标志位CBW_flag置位为0，使数据流控制模块截断从主机发往设备的数据包。下面为状态机的部分代码：


    可以看出，只有在检测到CBW包中的写命令(操作代码是8h2A和8hAA)时才将CBW_flg置0，其余状态都为1。
    数据流控制模块完成的工作比较简单，主要有3个：
    ①在系统复位有效或失效时控制转发器模拟拔下或插入的过程；
    ②根据当前的传输方向提取总线数据以供分析；
    ③cbw_flg无效时，将上游端口的VP和VM直接赋值给下游端口的VP0
和VM0，同样将下游端口的VP和VM赋给上游端口的VP0和VM0，否则将上游端口的VM强制置0，使传输过程失败以阻止数据从主机向普通存储设备传送数据。

3 实验结果

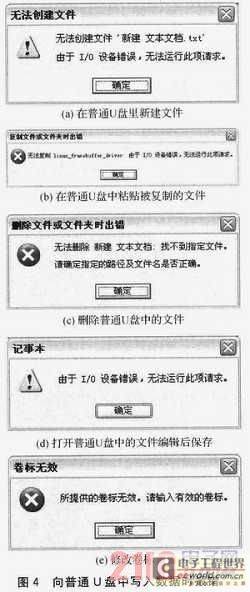

    控制器完全不干涉主机和安全USB存储设备间的数据传输。而将普通USB存储设备通过控制器接到PC机上时，能正常完成除写之外的所有操作。当向USB存储设备中写入数据(包括新建、粘贴、删除、写入和修改文件)时，系统弹出图4所示的对话框，操作无法完成。

结语
    本文针对信息安全系统设计了一种对USB存储设备的读写控制器。该控制器包括一个与主机连接的上游端口，以及安全存储设备专用和普通存储设备通用两种下游端口。
    对安全存储设备使用的硬件接口进行异化，以防止普通存储设备通过该口接入；普通存储设备采用普通的USB A型口连接。
    控制器不干预主机和安全存储设备的数据交换，能够破坏PC机写入普通存储设备上的数据包，从而防止了PC机上的数据通过普通存储设备外泄。
