驱动多达40个白光LED的升压驱动器

　　凌力尔特(Linear ) 公司近日推出一款45V、2.1MHz DC/DC 升压模式转换器LT3599，该器件可作为一个恒定电流LED驱动器工作，可驱动多达40 个白光LED。

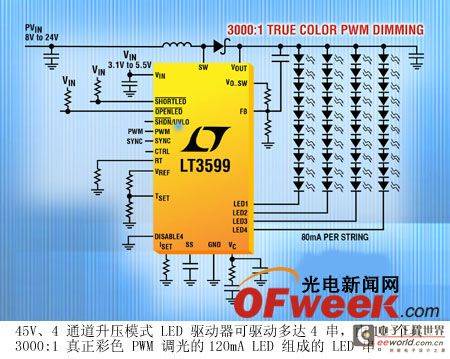

　　据介绍，LT3599 可从一个12V 输入驱动多达4 个LED 串，且每串具有多达10 个串联的120mA 白光LED，同时提供高达 90% 的效率。其多通道能力使该器件非常适用于中等规模的TFT-LCD背光照明应用。LT3599 的3.1V 至30V输入电压范围非常适合于汽车、医疗和工业应用。该器件提供1.5% 的LED 电流匹配，以保证一致的显示亮度。高达3000:1 的调光比可以通过使用True Color PWM调光来获得。可编程200kHz 至2.1MHz 固定频率工作和电流模式架构在宽电源和输出电压范围内提供稳定工作，同时最大限度地减小了外部组件尺寸。

　　此外，开关频率可同步至外部时钟，以改善抗噪声性能。LT3599 采用单个2A、45V 内部开关以提供一个升压模式恒定电流源。不过，即使当VIN 超过VOUT 时，LT3599 仍将继续调节LED 电流。该内部升压型转换器用一个自适应反馈环路调节输出电压，使其略高于所需要的LED 电压，以确保最高效率。如果任一LED 串出现了开路，那么它将继续调节已有LED 串并向 OPENLED 报警引脚发出信号。如果需要更高电流LED，那么可以组合多个LED 串，使它能驱动多达两个由10 个240mA LED 组成的LED 串。其它特点包括基于结温和/或LED 温度的LED 电流降额、以及当所有LED 串都断接时的可编程过压保护。

　　LT3599 的耐热增强型5mm x 5mm QFN或 TSSOP-28E 封装为LED 背光照明应用提供一个占板面积高度紧凑的解决方案。
