菜鸟处女座 纯真之源（6P3P）DIY
来源:略尼钟发布时间:2021-08-20387浏览
询问 AI

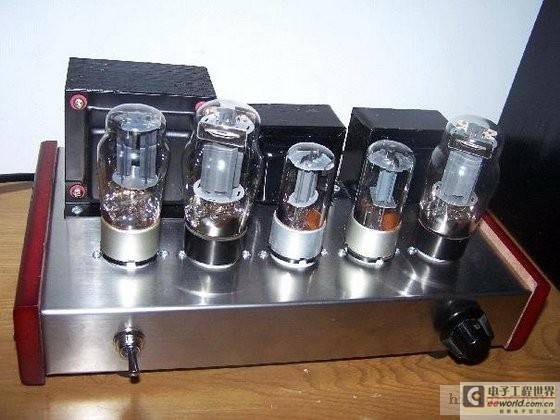

2、完成后的机器外观：
3、工作中：（3秒长时间曝光，管子实际没有这么耀眼）
4、整体搭棚图：
[page]
5、电压放大推动部分搭棚图：
6、音量电位器局部图：
7、电源部分图：
[page]
二、工作点的测量
1、电源：
主电源交流电压：295V×2；扼流圈后，直流电压：316V；稳压管后，供6P3P帘棚极电压：204V。
2、6P3P工作状况：（两声道电压基本一致，只列出一侧数据）
屏极电压：无信号输入时298V（60%音量，工作时265V）；帘棚极电压：201V；栅压：9.8V（60%音量，工作时降至6.5V左右）
3、6N8P工作状况：（两声道电压基本一致，只列出一侧数据）
上管棚极对地电位：39V~40V；上管棚极对阴极电位：-4.6V；二管棚极对阴极电位：-1V。
三、菜鸟第一次装机调试的困惑与收获：
困惑：
1、6P3P在60%音量工作时，屏极电压与棚极电压下降了这么多，正常吗？换上5Z3P后，电压有所提高（大约3%）。我想，大概是电源变压器（号称130W）功率不足，绕组直流电阻有150欧姆*2以上，5Z4P内阻高引起的电压跌落。
2、无信号输入时，音量电位器开至最大，距离音箱35厘米左右能听到丝丝声，不知道噪音控制算不算合格？（将反馈也用屏蔽线，应该能提高信噪比？）
收获：
1、电子管脚的顺序与方向能使走线减短。特别是6P3P的管键向上，而6N8P的管键向左，5Z4P管键向上；
2、第一次听自己做的机机，有一种成功感！
3、电烙铁温度过高，造成松香挥发太快，焊点毛糙，也算是一种收获吧。
电源的作用：一方面能提供直流电源，另一方面也是交流信号（滤波电容就是交流通道的关键，大电容的卷曲绕制工艺造成高频阻抗大，因此才有在大电容两端并联10uF和1uF、0.1uF的做法）。

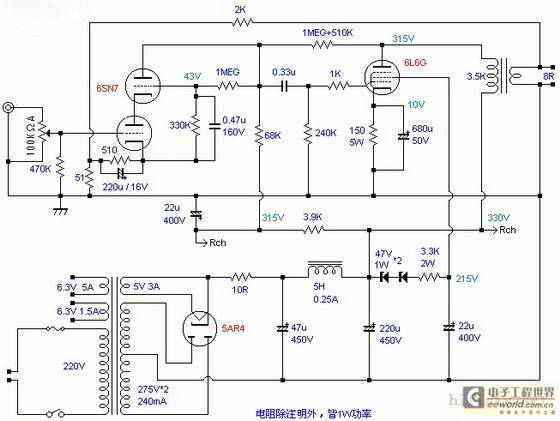

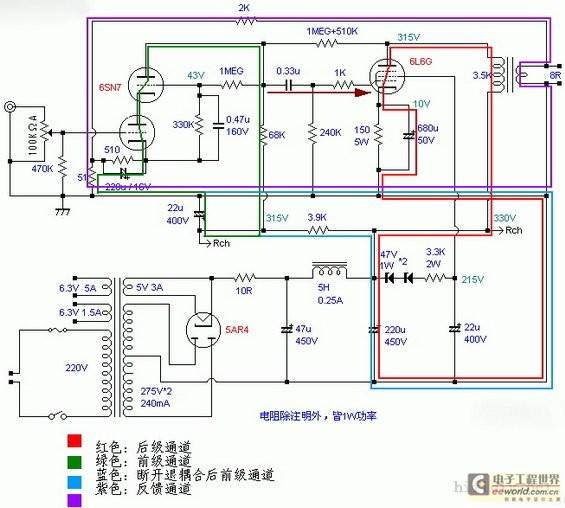

（原版纯二，音频信号通道）

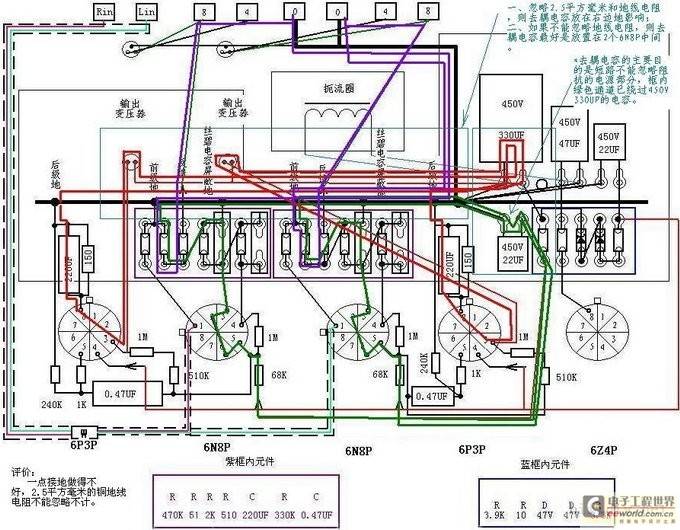

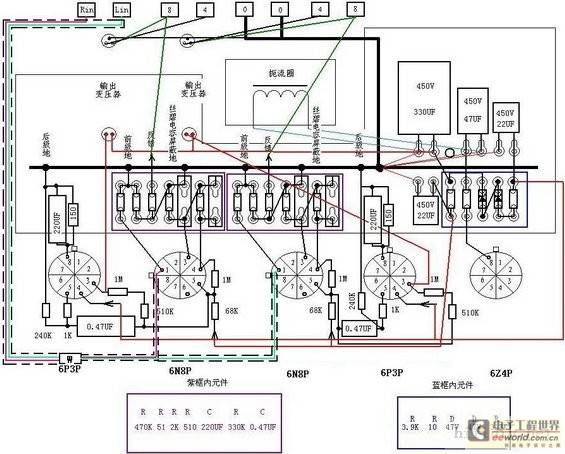

在我的布局中，6N8P的位置造成地线布置不合理（电压放大前置通道、反馈通道、后级电流通道在地线上汇集在一起，没做到一点接地），如下：

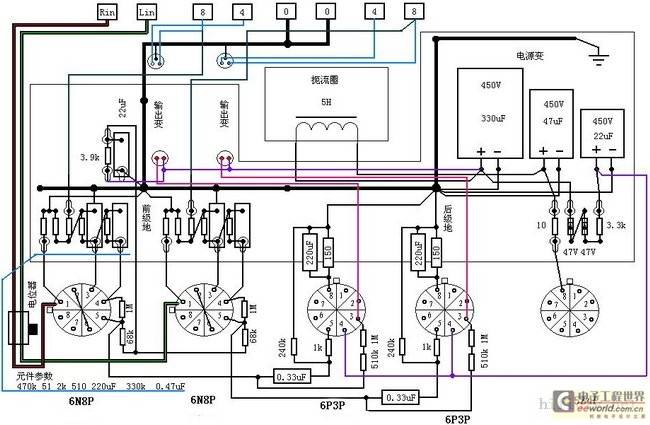

因此要做如下修改：将6N8P放在左侧，同时将去耦电容放在两个6N8P中间；6P3P放在右侧，同时喇叭输出地也要移至左侧。改好后布局如下：

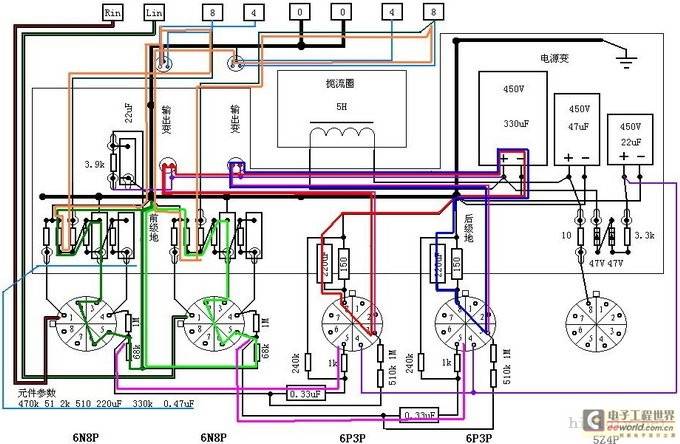

现在，前级信号通道完全独立（下图深绿色与浅绿色通道）；喇叭输出的地线也放至左侧，反馈通道也完全独立（下图中橙色通道）；后级通道也完全独立（下图中红色与蓝色通道），一点接地了！
[page]

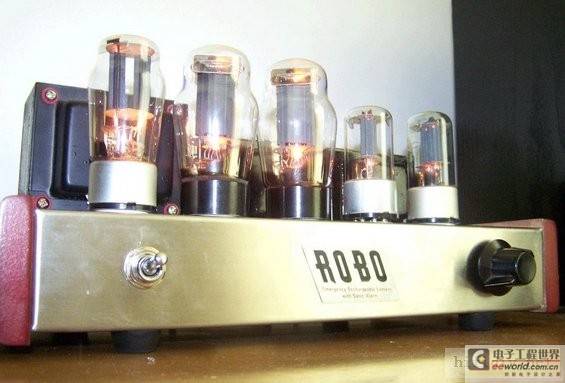

工作图：（加了个商标，漂亮多了）

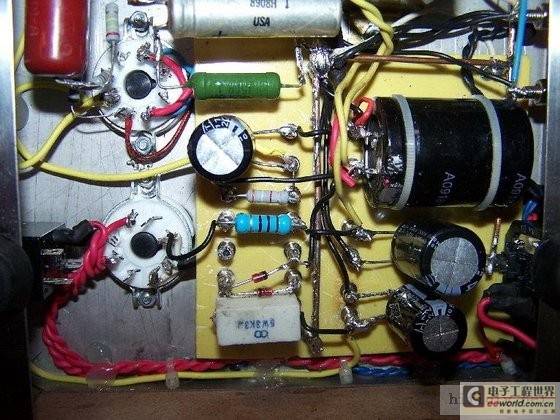

内部搭棚图：

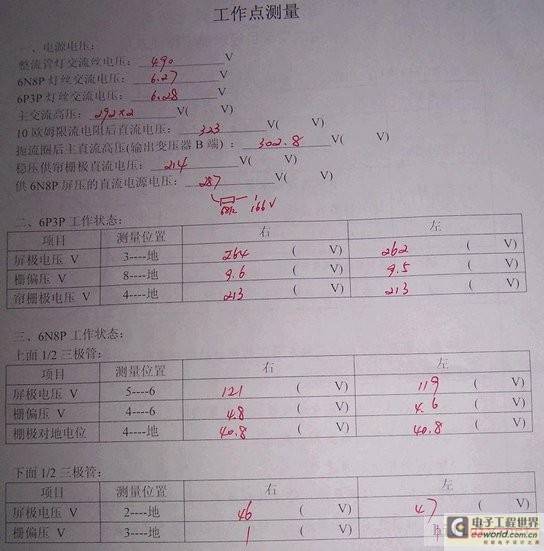

工作点测量：（暖机40分钟后，音量开到60%）
四、听感：
与改前听起来基本不变。噪音稍小（离开喇叭15厘米左右，便听不到了）。毕竟是第一次做胆机，积累了一点经验，加深了对电源与一点接地的理解。放在卧室里，听听音乐非常不错！
另：没有准确的万用表，测量误差非常大。6P3P工作中屏压降至265左右貌似有些不正常。
五、仔细测量、计算分析：
1、电源处10欧姆电阻上电压为1.36V，次级高压工作电流为1.36/10=136mA，整机功耗约为85W；
2、帘栅极供电稳压管处3.3K上电压为28V，则6P3P帘栅极电流为28/3300/2=4.2mA（不超过电子管手册上“8mA”的极限），帘栅极功耗为0.9W（不超过电子管手册上“2.4W”的极限），正常；
3、6P3P阴极电阻上电压为9.88V（不随输入信号变化，说明工作点没有问题）；屏流62mA（不超过电子管手册上“72+-14mA”的极限），6P3P屏极功耗为16.1W（不超过20.5W的极限屏耗），也正常；
4、8W 3.5K 输出变压器上的电压降为33V，则输出变压器初级直流电阻为400欧姆（考虑1.5M电阻上电流，应该不到450欧姆）；
5、扼流圈上电压降为20V，则扼流圈直流电阻为150欧姆；
6、电源变压器，高压输出交流电压为292，与300V输出低了8V，侧高压绕组直流电阻为8*2/0.136=130欧姆；
经过第4次仔细测量、计算，结合装机前电源变压器、扼流圈、输出变压器绕组直流电阻的测量。得出结论：
此次DIY的6P3P，总的来说，装机过程没有错误，工作点基本正常。调声的初步想法是在电源330UF、去耦22UF、4个阴极电容处并接0.1-0.5UF的小电容试试，试试能否提高高频（高音齿音清晰，但偏轻）；低音暂时不调，瞬态已经极佳，当有大容量的阴极电容时，会换上680UF的电容试试，以减少J片主说的低频相移失真。
在维普网上查看了很多胆机制作文章：屏压是由于输出变压器直流电阻引起的，是可以肯定的。
一般，输出变压器电压下降在10V~40V之间，输出变压器器功率越大，电阻越小，功率小则电阻大。8W输出变压器直流电阻在400欧姆左右正常的，17H电感则说明初级绕组匝数够多，匝数多则漆包线直流电阻就大，因此说正常范围内有点偏大。J版的输出牛功率可能在12~15W，电压降低15V，估算，初级直流电阻大约在150~220欧姆左右。
