晒自己设计的 DIY单片机多功能充电器

前几天看到有人在讨论充电器，正好闲来无事，就晒一下自己设计DIY充电器！

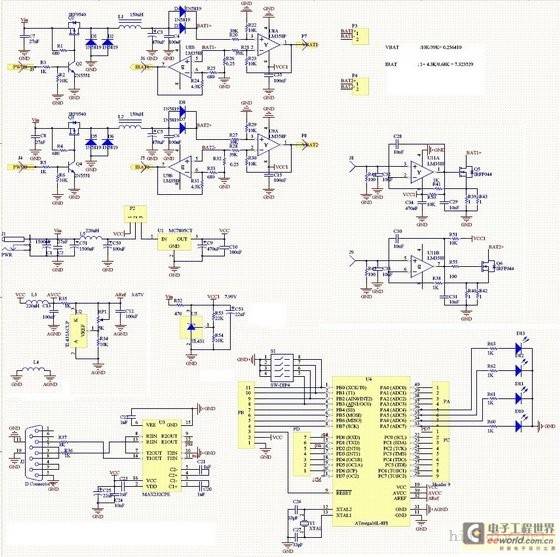

这个是最初设计时候的电路图，后来在具体调试过程中发现，BUCK中的MOS管和电感发热量非常大，一看波形发现原本应该是方波的波形，都成了三角波了！

我费了很多时间，查了不少资料、做实验，发现是MOS管的驱动不好，单单用一个三极管驱动是不行的（估计是由于我的管子是假的，输入电容太大），后来只好改成了用667/647的互补输出电路来驱动。

果然，驱动MOS管的波形好了不少，可是发热还是厉害，电感输入端的波形还是很差，还是发热。再找原因，后来想到是不是电感饱和了（原先是用的黑色的普通磁芯，绕一圈就有20UH的电感），于是用26号材料磁环绕了74圈达到了330UH，终于不饱和了！输出3个安培以上电流时候仍不会饱和，终于输出的波形成了完美的方波，输出的波纹也小了很多，MOS管发热极小，电感热没温度了！

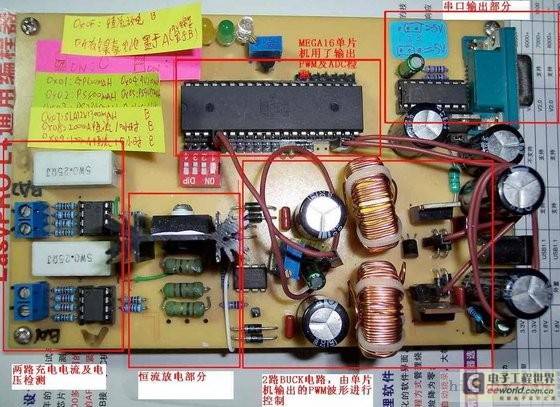

我采用的是AVR单片机MEGA16，16K FLASH/1K SRAM/512BIT EEPROM，用了其中四路的ADC分别作为两路充电通道的，电流和电压采样。其中TIMER1用了A/B两路输出28KHZ的PWM波形来控制两路BUCK电路来控制电压电流。

用5V-30V的直流供电，BUCK用2片IRF9540，电感是用环形磁芯自己绕的，330UH。按照自己的计算，电感量下降到70%的时候可以通过3A直流，因此实际BUCK大电流时候波形仍很好（很整齐的方波哦），BUCK部分的损耗很小。根据输入电压，这个BUCK可以控制很宽的电压和电流。

程序是自己编的，可以冲镍氢电池、蓄电池、也可以冲锂电。通过MAX232的串口输出到PC上可以实时观察到充电的时间、充电电流、充电电压等信息，放电的时候还可以看到计算后最终的放电安时。
