稳压芯片详谈(六)，稳压芯片工作机理+LDO稳压芯片简介

稳压芯片的作用众所周知，但稳压芯片究竟是如何工作的呢?想必有些朋友未必知道。在本文中，小编将对稳压芯片的工作机理、稳压芯片的注意事项以及LDO稳压芯片加以介绍。如果你对本文涉及的内容存在一定兴趣，不妨继续往下阅读哦。

一、稳压芯片工作机理、注意事项

稳压芯片是指在输入电压、负载、环境温度、电路参数等发生变化时仍能保持电路的输出电压恒定的芯片。

稳压芯片种类很多，如正电压输出的78**，负电压输出的79**;LM系列的固定稳压和可调稳压等很多型号。

我们以最常用的7805稳压芯片为例，介绍稳压芯片的工作原理、使用方法及注意事项等。

7805稳压芯片又称为三端稳压集成电路7805，即三端IC是指这种稳压用的集成电路只有3条引脚输出，分别是输入端、接地端和输出端。它的样子像是普通的三极管，TO-220的标准封装，也有9013样子的TO-92封装，如下图。

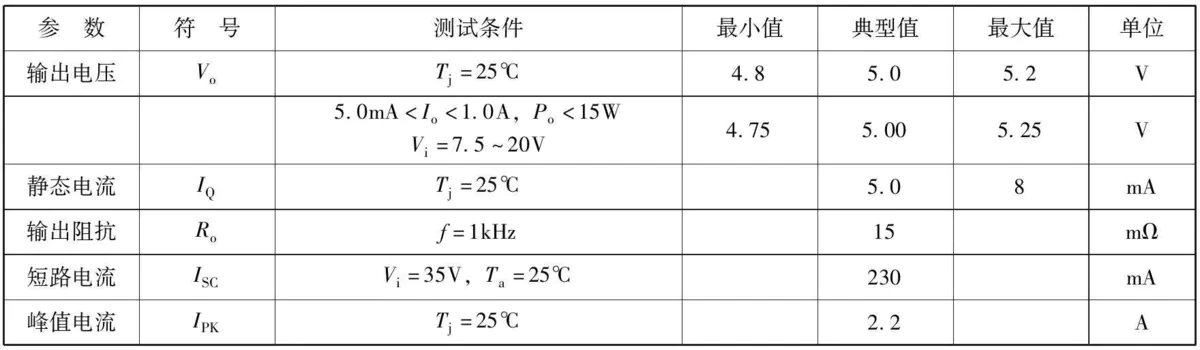

用78/79系列三端稳压IC来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。该系列集成稳压IC型号中的78或79后面的数字代表该三端集成稳压电路的输出电压，如7806表示输出电压为+6V，7909表示输出电压为-9V。

因为三端固定集成稳压电路的使用比较方便，所以在电子制作中经常被采用。在实际应用中，我们应当在三端集成稳压电路上安装足够大的散热器(小功率条件除外)。稳压管温度过高时，稳压性能将变差，甚至损坏。

当制作中需要一个能输出1.5A以上电流的稳压电源时，我们通常采用几块三端稳压电路并联起来，使其最大输出电流为N个1.5A，但同时需注意：并联使用的集成稳压电路最好采用同一厂家、同一批号的产品，以保证参数的一致。另外，在输出电流上留有一定的余量，以免个别集成稳压电路失效时导致其他电路连锁烧毁。

在78**、79**系列三端稳压器中最常应用的是TO-220和TO-202两种封装。这两种封装的图形及引脚序号、引脚功能如下图。

自左向右，接入电路时①脚电压高于②脚，③脚为输出位。如对于78**正压系列，①脚为高电位，②脚接地;对于79**负压系列，①脚接地，②脚接负电压，输出都是③脚。

同时，要注意的是，散热片总是和接地脚相连。这样在78**系列中，散热片和②脚连接，而在79**系列中，散热片却和①脚连接。78**系列的稳压集成块的极限输入电压是36V，最低输入电压比输出电压高3~4V。还要考虑输出与输入间压差带来的功率损耗，所以一般输入在9~15V之间。7V的电压要想输出5V，则需要使用低压差的稳压集成块。

二、LDO简介

LDO即low dropout regulator，是一种低压差线性稳压器。这是相对于传统的线性稳压器来说的。传统的线性稳压器，如78XX系列的芯片都要求输入电压要比输出电压至少高出2V~3V，否则就不能正常工作。但是在一些情况下，这样的条件显然是太苛刻了，如5V转3.3V，输入与输出之间的压差只有1.7v，显然这是不满足传统线性稳压器的工作条件的。针对这种情况，芯片制造商们才研发出了LDO类的电压转换芯片。

线性稳压器:使用在其线性区域内运行的晶体管或FET,从应用的输入电压中减去超额的电压，产生经过调节的输出电压。

压降电压:是指稳压器将输出电压维持在其额定值上下100mV之内所需的输入电压与输出电压差额的最小值。

正输出电压的LDO(低压降)稳压器通常使用功率晶体管(也称为传递设备)作为PNP.这种晶体管允许饱和，所以稳压器可以有一个非常低的压降电压，通常为200mV左右;与之相比，使用NPN复合电源晶体管的传统线性稳压器的压降为2V左右。负输出LDO使用NPN作为它的传递设备，其运行模式与正输出LDO的PNP设备类似。

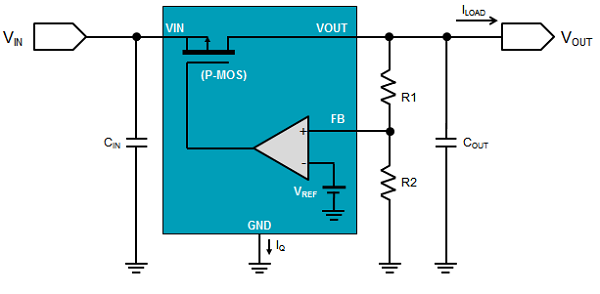

LDO的电路原理与串联型稳压电路基本一致，只不过把晶体管换成场效应管。
