HT7180 3.7V升12V/2A内置MOS大电流升压IC解决方案

升压电路属于开关型电路，最关心的就是输入MOS开关管电流、输出升压值、升压输出电流或者输出功率以及效率。70W以下内置MOS管单片芯片DC-DC升压集成电路已经很成熟。但是针对不同应用领域相对应最适合的产品，或者在有限的应用条件下性能最优化还是值得研究的课题。比如市面SOT23封装的DC-DC升压IC从3.7V升压到12V，电压够但是电流不够；SOP8封装的DC-DC升压IC内置开关管电流做到5A,但升压只能到9V，应用有局限性。

深圳市永阜康科技有限公司针对升压值13V以下的DC-DC升压应用需求，推广一款集成10A开关管的12.8V输出、大电流非同步DC-DC升压IC：HT7180。HT7180采用独到的电路研发技术以及先进的半导体工艺制程，基于SOP8封装，工作效率高达90%以上，无需外加散热器，3.7V输入升压到12V，可稳定输出2A电流。

1. HT7180概述 HT7180是一款高功率非同步升压转换器，集成 22mΩ功率开关管，为便携式系统提供高效的小尺寸解决方案。HT7180具有2.7V至12V宽输入电压范围，可为采用单节或两节锂电池的应用提供支持。该器件具备10A开关电流能力，并且能够提供高达12.8V的输出电压。 HT7180还支持可编程的软启动，以及可调节的 开关峰值电流限制。 HT7180还支持两种不同的 tr/tf，以适应不同的EMI和效率需求。 此外，该器件还提供有13V输出过压保护、和热关断保护。

2. HT7180特点

输入电压范围：2.7V-12V

输出电压范围：最高12.8V

固定开关频率：500kHz

高转换效率：

94% (VIN = 7.2V, VOUT=9.3V, IOUT =1.5A)

90% (VIN = 7.2V, VOUT=9.3V, IOUT =6A)

93% (VIN = 7.2V, VOUT=12V, IOUT =1.5A)

89% (VIN = 7.2V, VOUT=12V, IOUT =4.5A)

89% (VIN = 3.6V, VOUT=12V, IOUT =1A)

82% (VIN = 3.6V, VOUT=12V, IOUT =2A)

低关断功耗，关断电流1uA

支持两种tr/tf模式，应对EMI挑战

可编程软启动

输出过压 (13V)、热关断等保护

eSOP8L-PP无铅封装

3. HT7180应用场合

拉杆音箱、便携式音箱、无线音箱

充电设备、移动电源、USB TYPE-C 电源传输

平板电脑，笔记本电脑 ・POS机终

4.典型应用参数

HT7180应用于单节锂电池升压、双节锂电池升压典型参数如下：

单节锂电池3.7V应用升压到9V/3A/27W。

单节锂电池3.7V应用升压到12V/2A/24W。

双节锂电池7.4V应用升压到10V/6A/60W。

双节锂电池7.4V应用升压到12V/5A/60W。

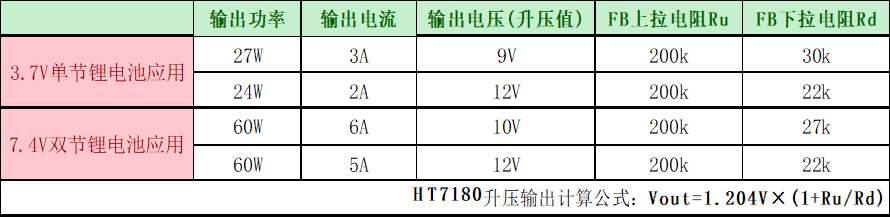

单节/双节锂电池应用升压输出电压/电流/功率以及对应FB管脚设置电阻值：

5. HT7180应用信息

(1). HT7180脚位图

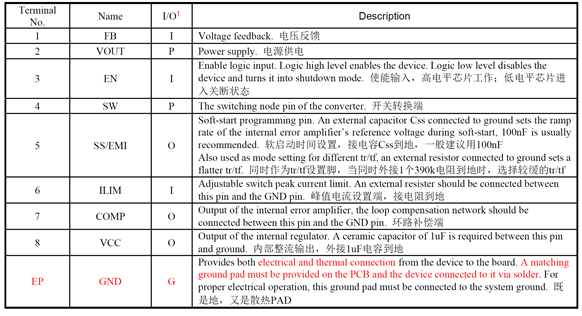

(2). HT7180管脚说明

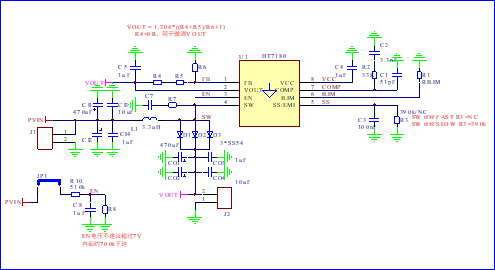

(3). HT7180 DEMO板原理图

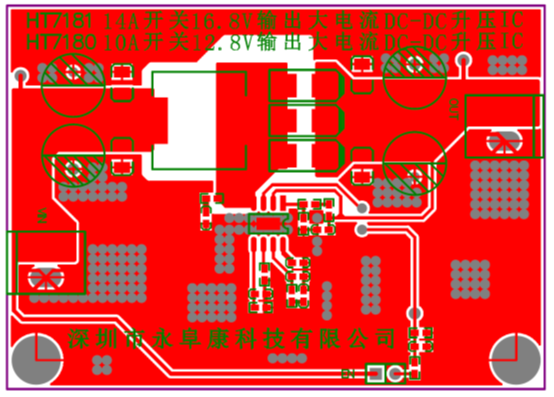

(4). HT7180 DEMO板PCB顶层设计图

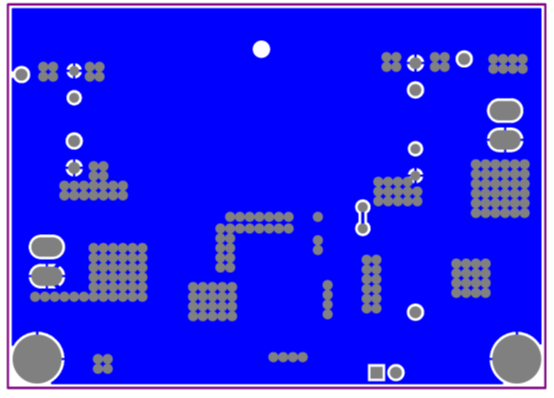

(5). HT7180 DEMO板PCB底层设计图

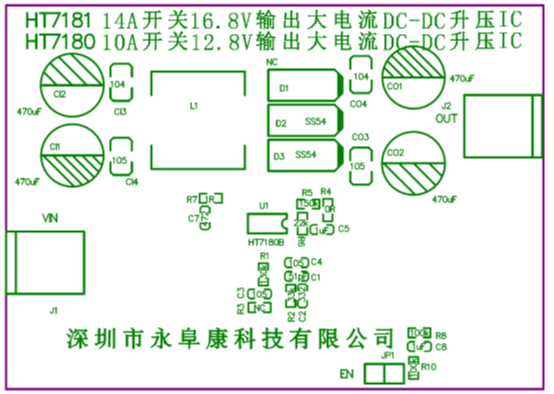

(6). HT7180 DEMO板贴片图

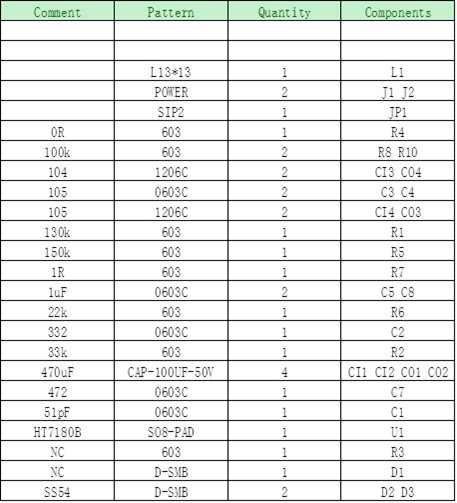

(7). HT7180 DEMO板物料清单

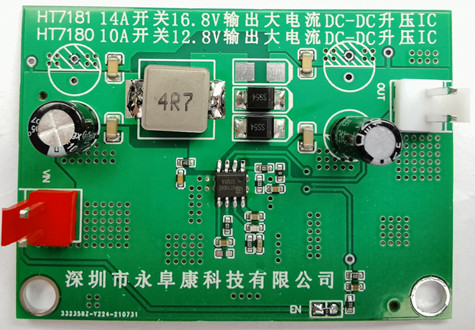

(8). HT7180 DEMO板实物图

免责声明：本文为转载文章，转载此文目的在于传递更多信息，版权归原作者所有。本文所用视频、图片、文字如涉及作品版权问题，请联系小编进行处理。
