LCD控制器难调试？教你用示波器就能轻松解决

要使LCD的显示文字或图像，需要通过LCD控制器输出RGB数据给LCD驱动器，LCD驱动器就把数据放到缓存中，然后以60帧/秒的速度刷新LCD屏显示。(由于液晶分子的特性：当长时间固定在某一个电压不变时，会导致液晶分子遭到破坏，所以要以一定的频率(通常是60Hz)不停的刷新LCD屏。所以视频播放帧率虽然只有23~30帧/秒，TFT-LCD的显示刷新频率却达到60Hz。LCD控制器时序控制着视频帧率;LCD驱动器时序控制着显示器刷新率。)

LCD控制器器通过行信号和列信号的不同组合，实现对每个像素进行控制，这种行扫描(HYNC)信号周期很短(高达40kHz-100kHz)，使屏幕上能够显示稳定的图像。

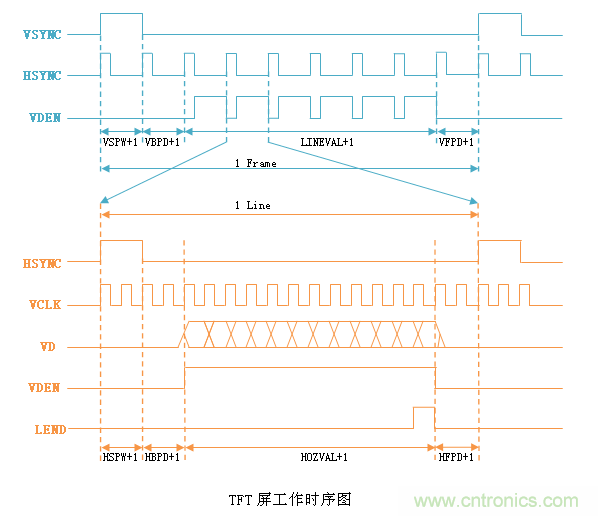

LCD控制器信号时序及工作原理如下：

以一个1024X768像素的LCD屏为例，完整显示一屏图像的信号，必须包含1个VSYNC周期、768个有效HSYNC周期，每个VDEN高电平包含1024个像素时钟信号。显示出现问题可通过帧同步信号、行同步信号的频率、占空比、延时、每个VSYNC周期包含的HSYNC周期数、VDEN周期包含的VSCLK周期数进行排查。

现象：LCD显示上大范围的图像出现错位、叠加或者重复;

成因：出现这种情况一般不会是行同步或者场同步信号的延时引起的，基本可以排除这方面的影响。可以检查是否存在时序或者时钟频率上存在差异引起的。

解决方法：碰见这种情况首先应该做的就是先仔细计算DMA传输参数，精确适配行场信号。

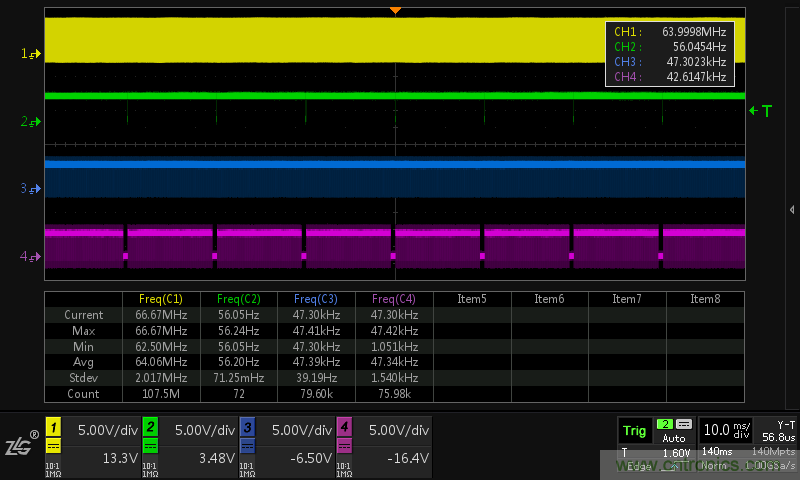

如示波器截图所示，各通道对应信号依次为VCLK、VSYNC、VHSYNC、VDEN信号，分析步骤如下：

1)由于一帧完整的信号时间通常达到30ms以上，示波器需要调到10ms/div的时基，而VCLK信号频率通常高达48-96MHz，采样率至少得保持500Ms/s，才能对时序进行分析，此时普通示波器无法完整捕获波形。

2)ZDS4054Plus在10ms/div的时基下，依然能够保持1Gs/s采样率，可完美还原波形，配合每通道标配的硬件频率计，可分析各信号频率是否存在异常;

现象：LCD显示在水平方向发生位移，或者在上面或底部有一条几个像素的彩色、白色或黑色条纹。

原因：一般来说，出现这种情况和帧同步、行同步信号有关，如果是常态异常，可能是初始化参数设置不对，若是偶发异常可能是工作过程中，帧同步、行同步信号收到干扰。

解决方法：检查LCD控制器的行同步与场同步信号的宽度、前后延时、极性的匹配。

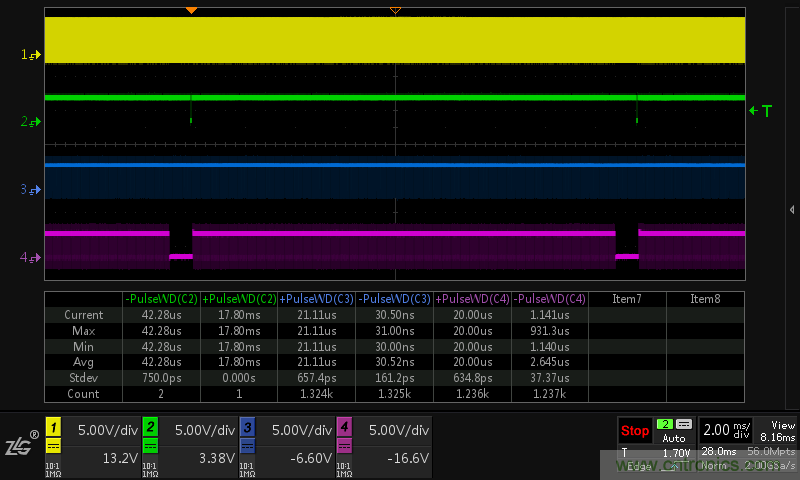

如示波器截图所示，各通道对应信号依次为VCLK、VSYNC、VHSYNC、VDEN信号，分析步骤如下：

1)通过全屏测量统计，分析各信号正负脉冲宽度，若VSYNC、VHSYNC脉宽存在异常值，可判断为干扰信号引起的显示异常;

2)若脉宽正常时，可通过区间测量统计计算周期数，分析各个大小周期信号直接的相互包含关系，检查时序参数;

3)通过缩放模式以及光标测量，分析各时序信号之间的延时。
